エンジン組み立ての続きです。
ヘッドガスケットはワイセコ製の1枚物のメタルです。カムチェーントンネルのOリングが無くせるので、ここからのオイル漏れ対策にも有効です。

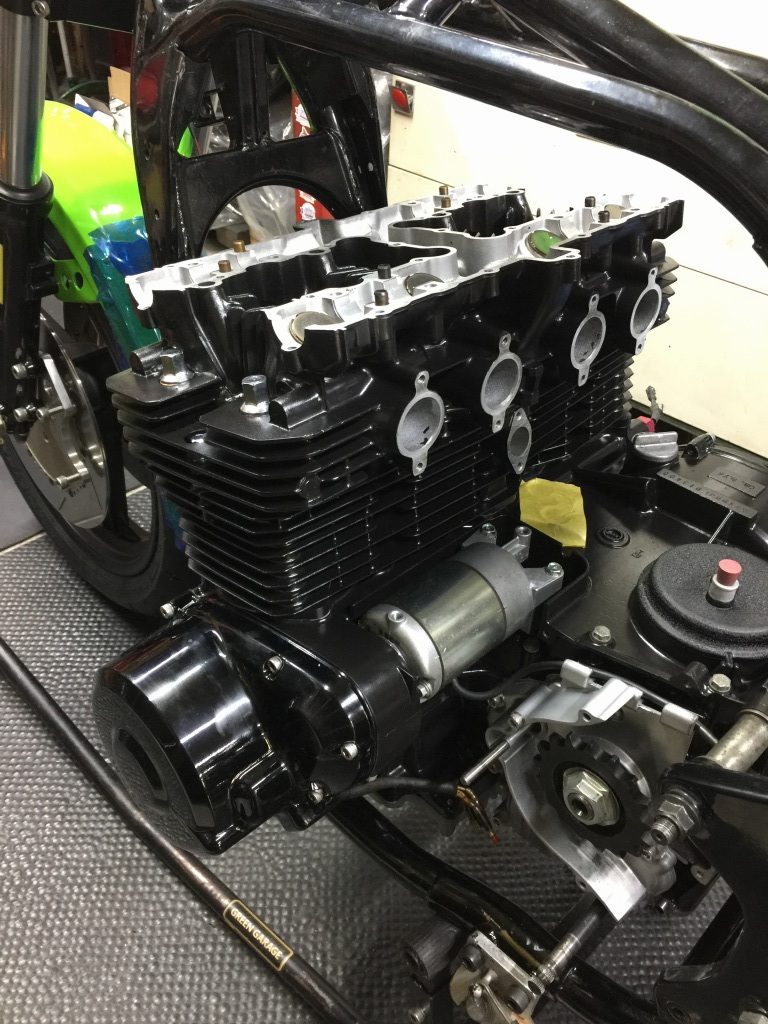

ヘッドを組み付けます。

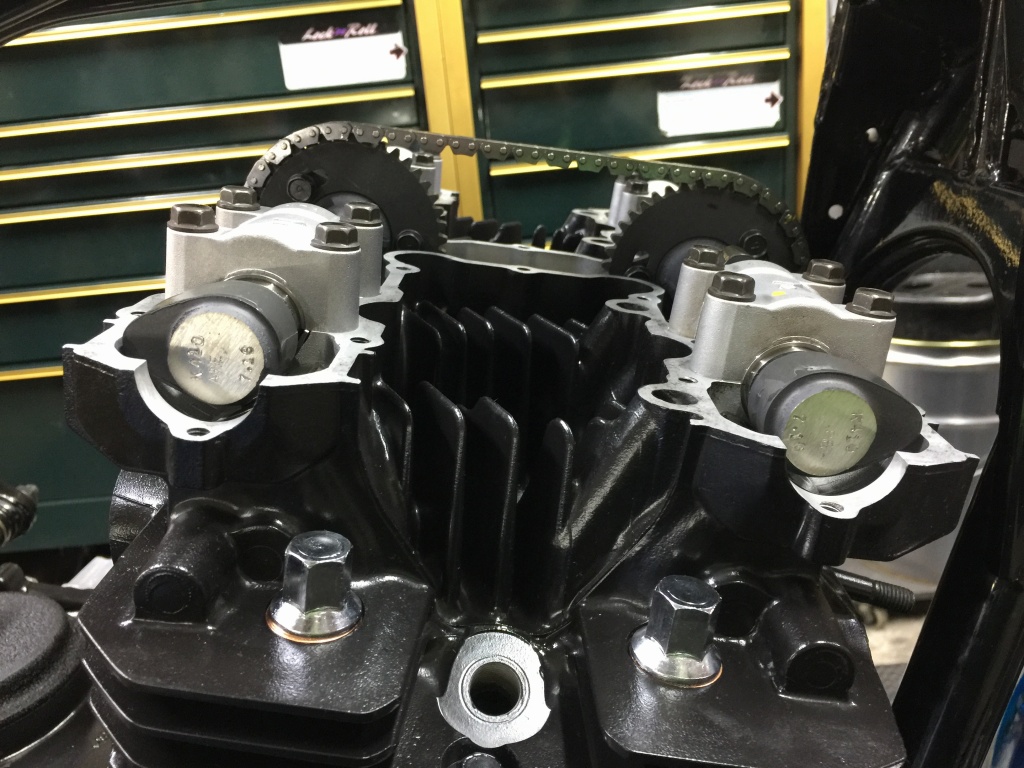

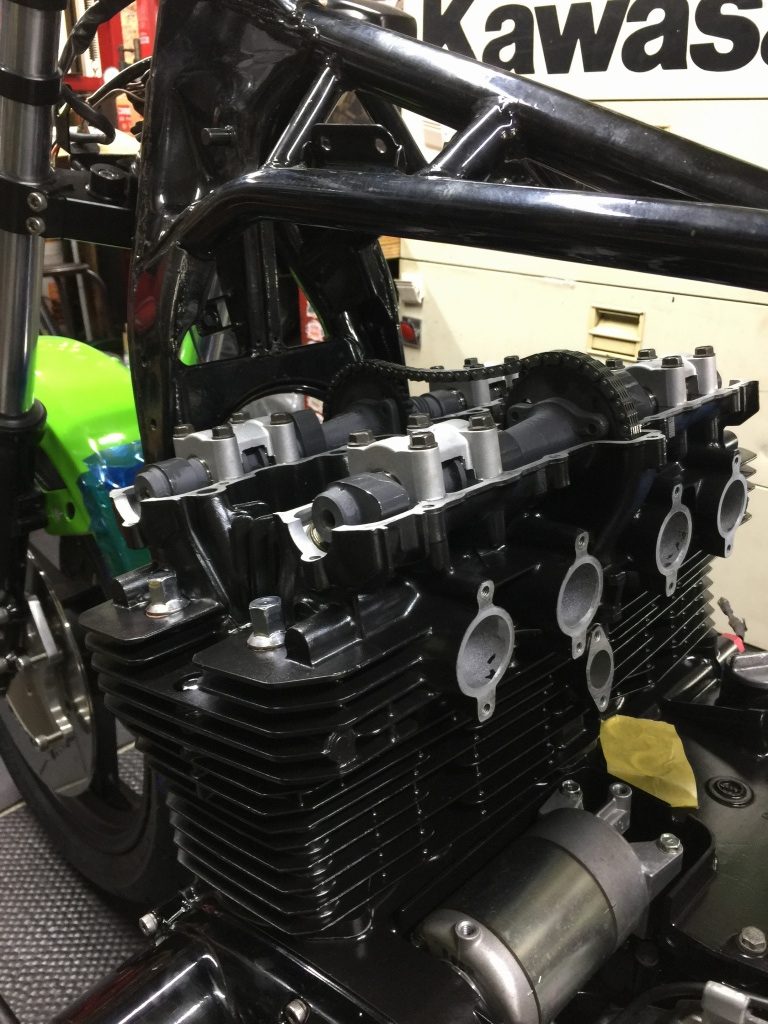

カムを組み付けます。

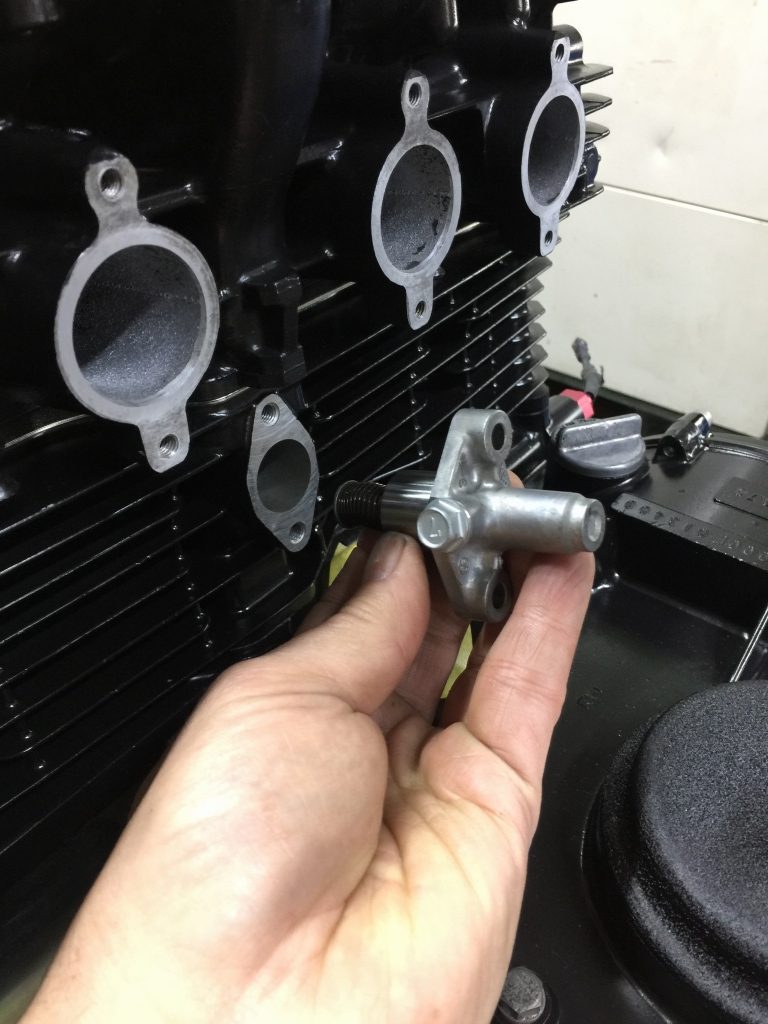

カムチェーンテンショナーはS1仕様を使います。

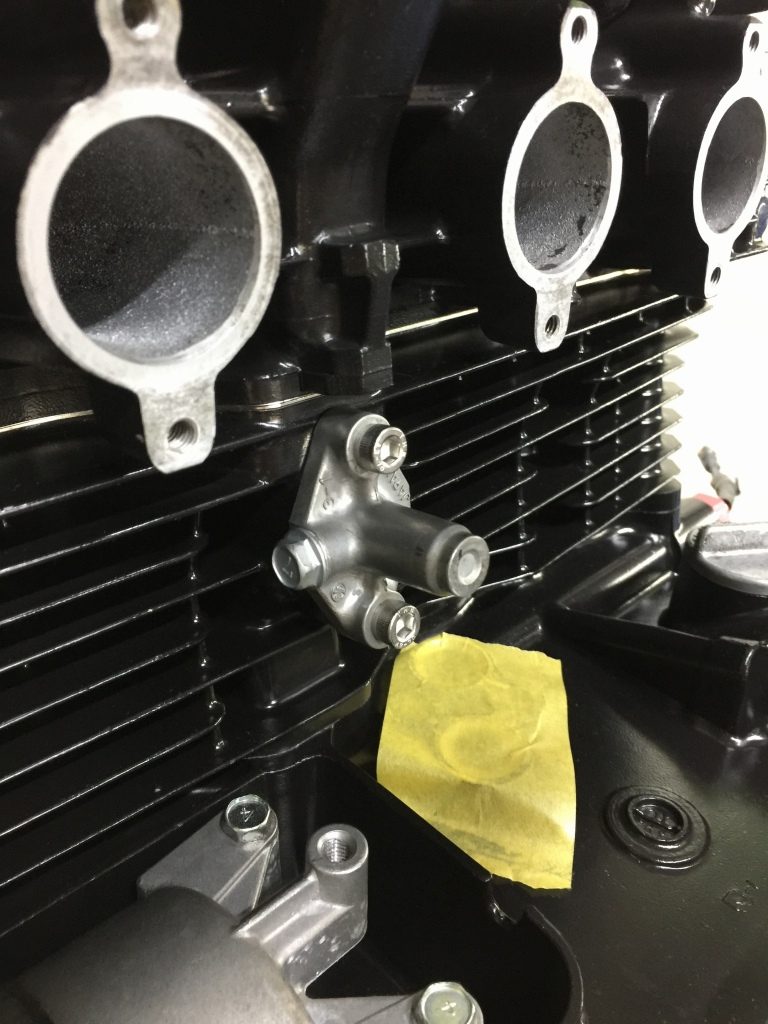

取り付けるとこんな感じ。コンパクトで軽量です。
カムはAPEのK410、アウターシムで使えるステージ1クラスのハイカムです。

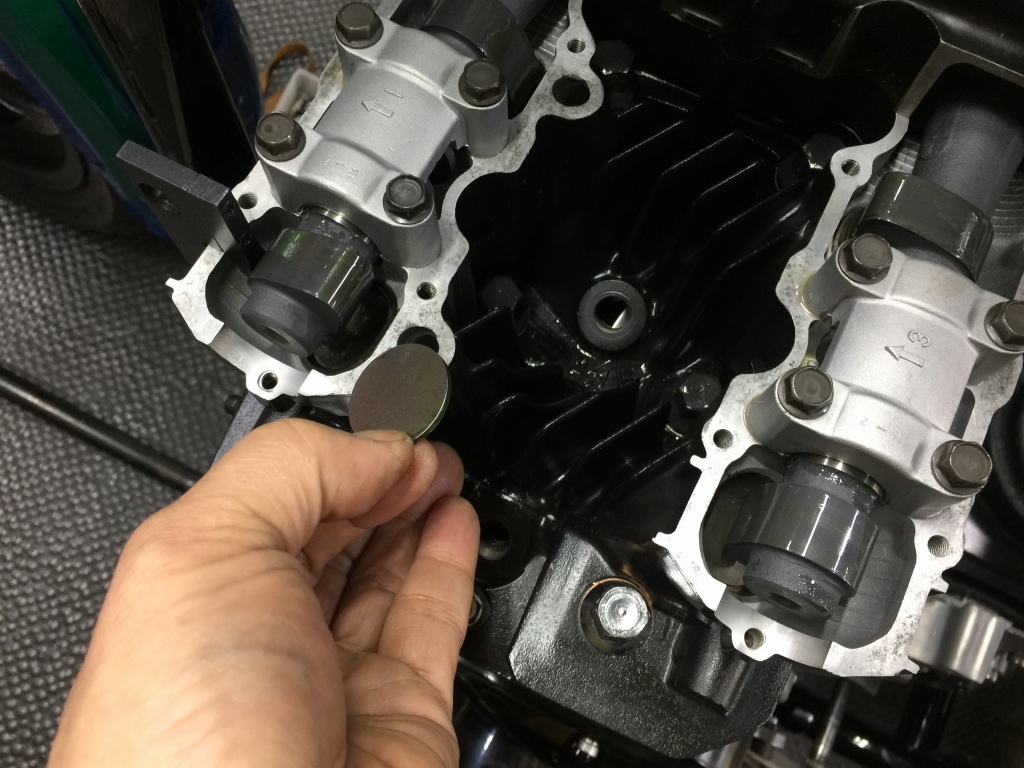

バルブクリアランスを調整します。

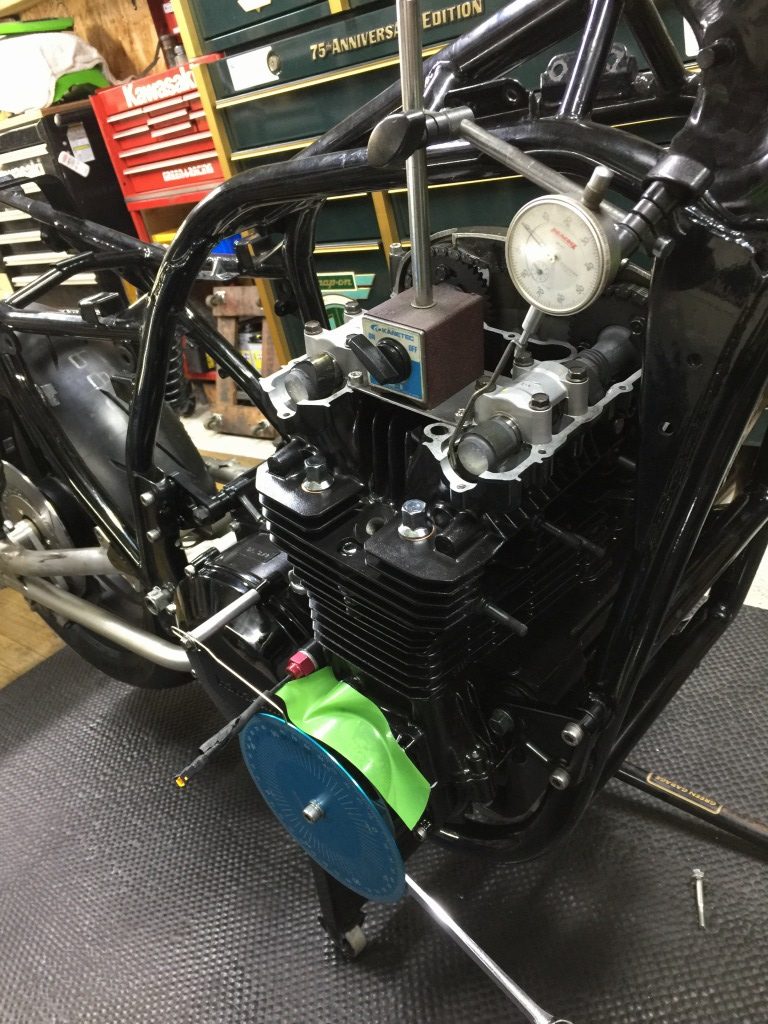

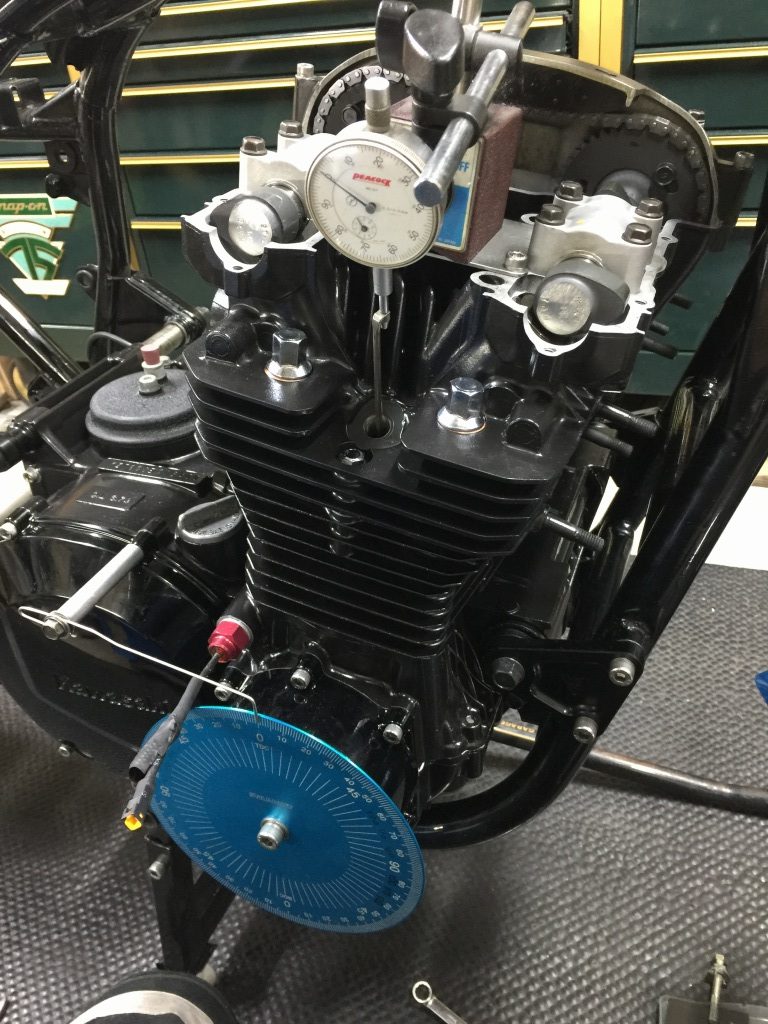

1番上死点を割り出します。
アジャスタブルカムスプロケを使い、バルブタイミングをメーカー推奨値にセットします。

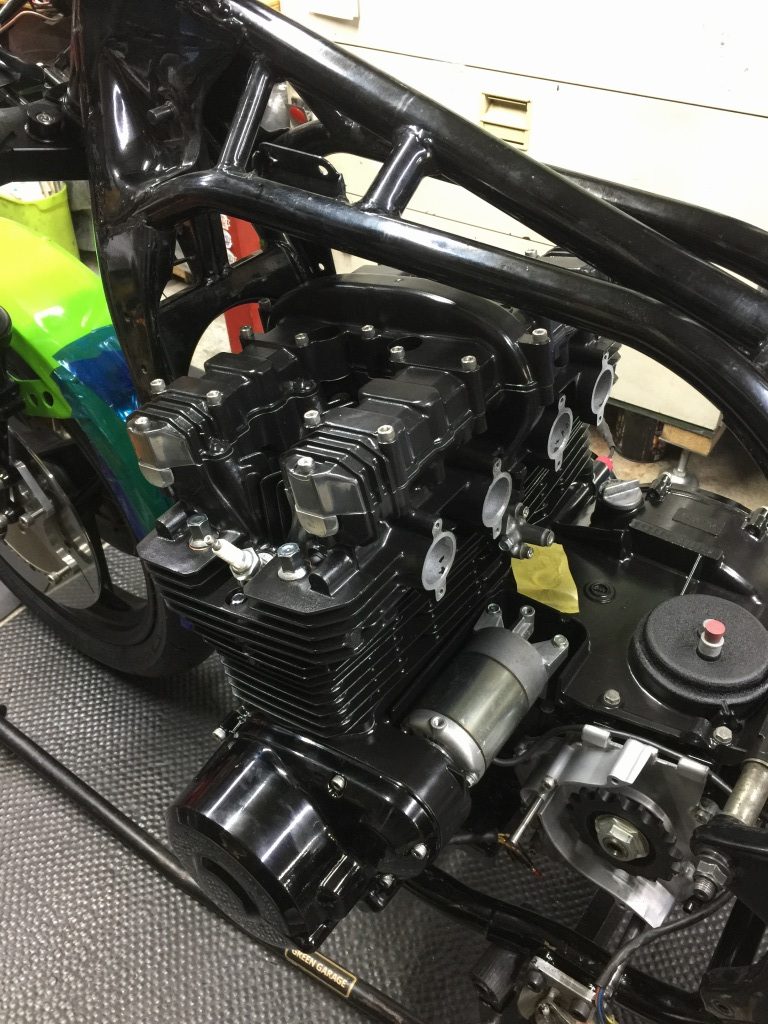

ヘッドカバーを取り付けます。両サイドはポリッシュし、シルバーのカムプラグを合わせてS1風に。ヘッドナットも外側4個は新品のJ用メッキ仕様に変更。
エキパイを取り付けます。

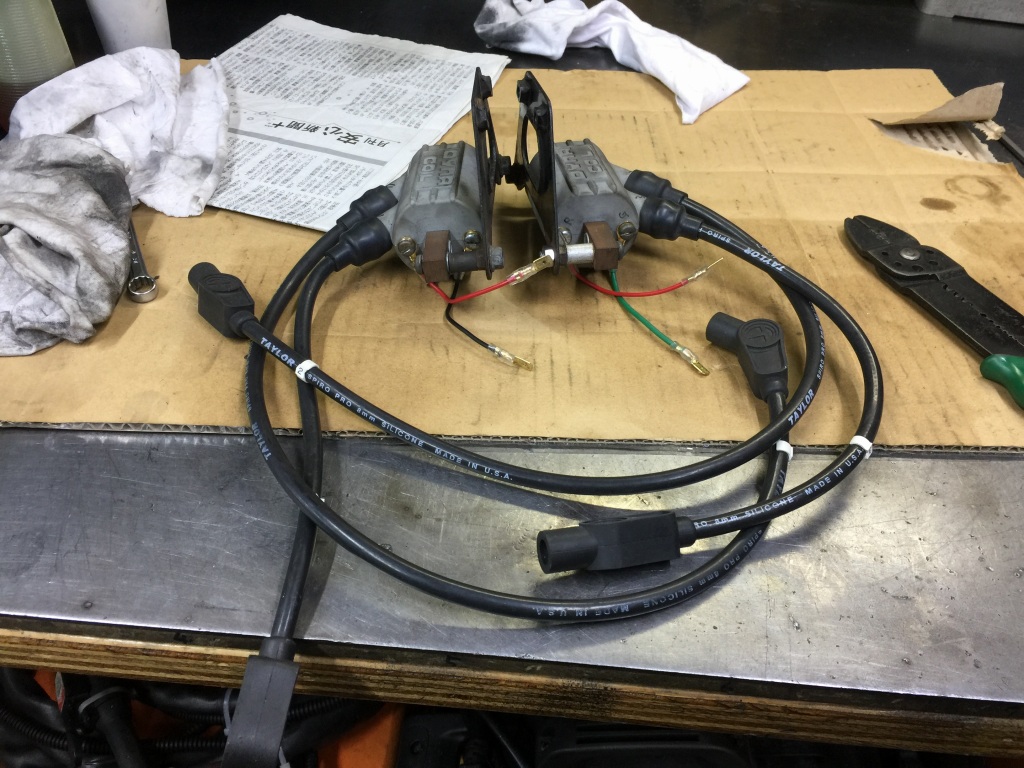

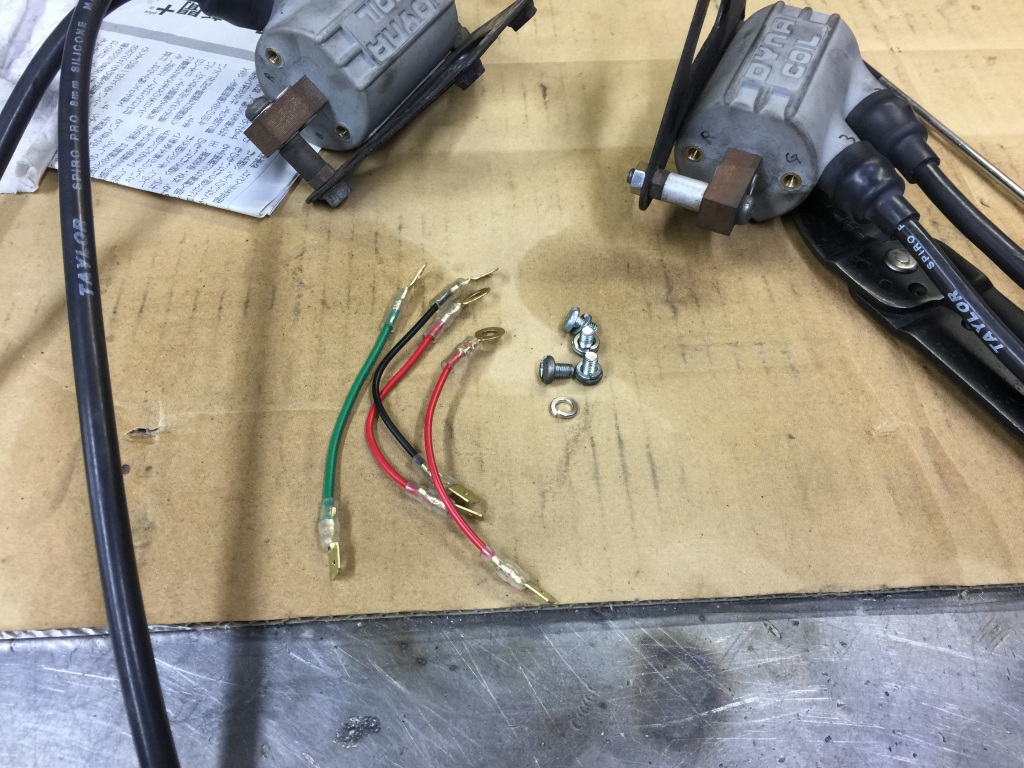

ダイナコイルのハーネスは、サブハーネスを作って整備性を良くしておきます。

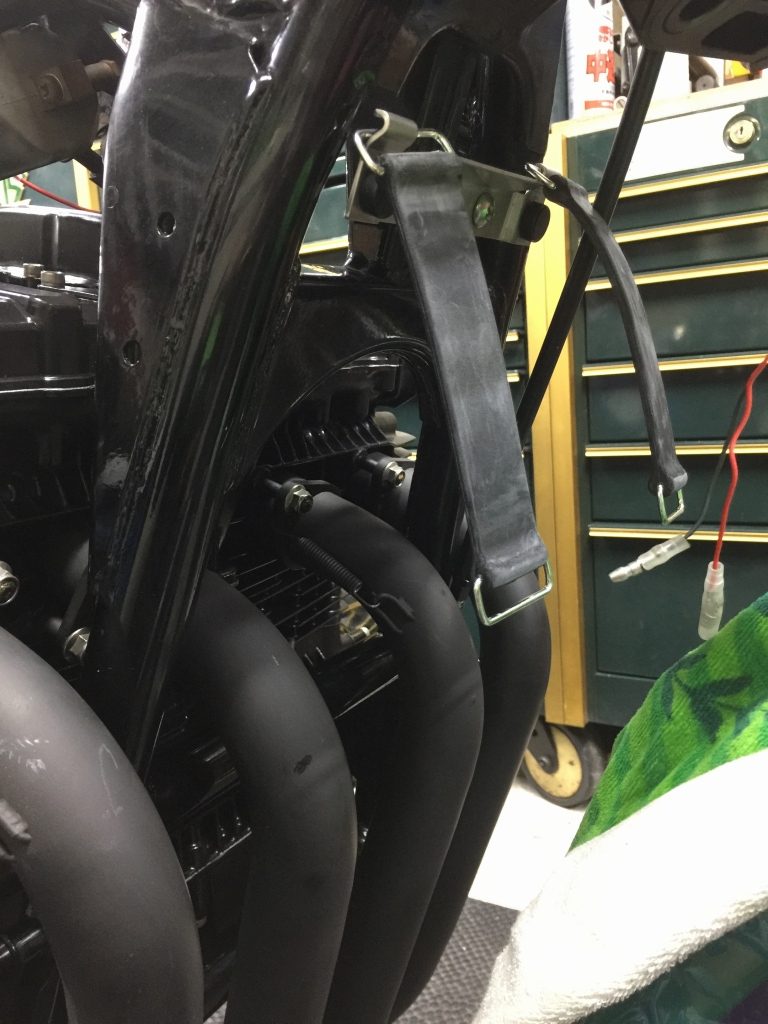

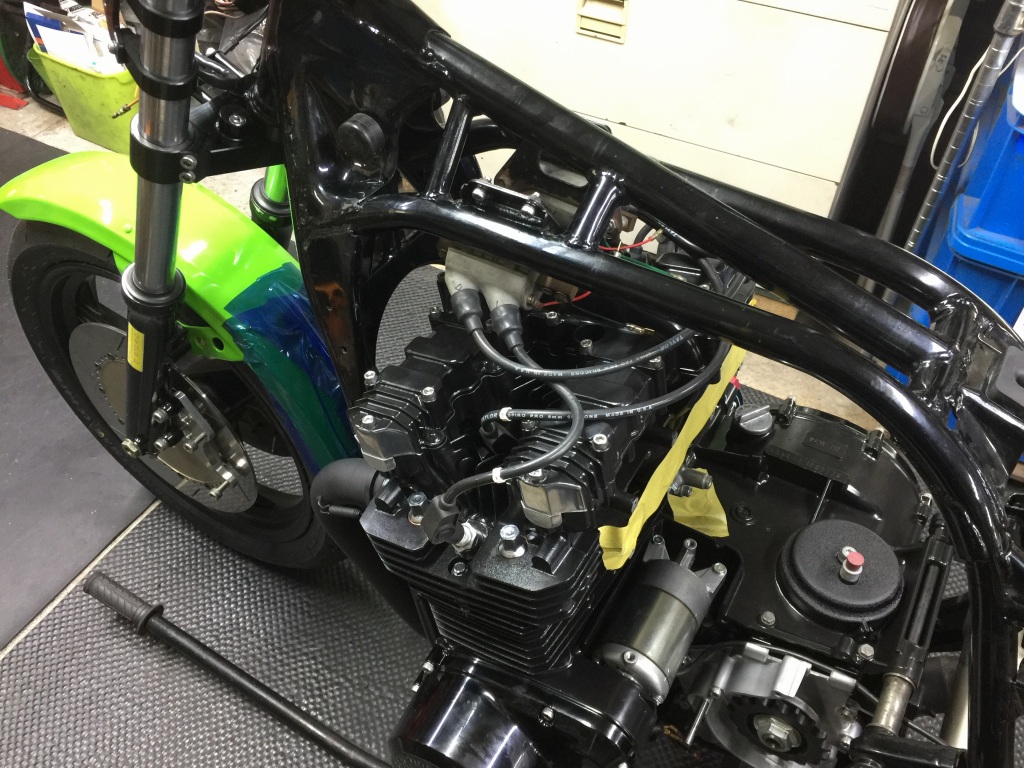

イグニッションコイルを取り付けます。

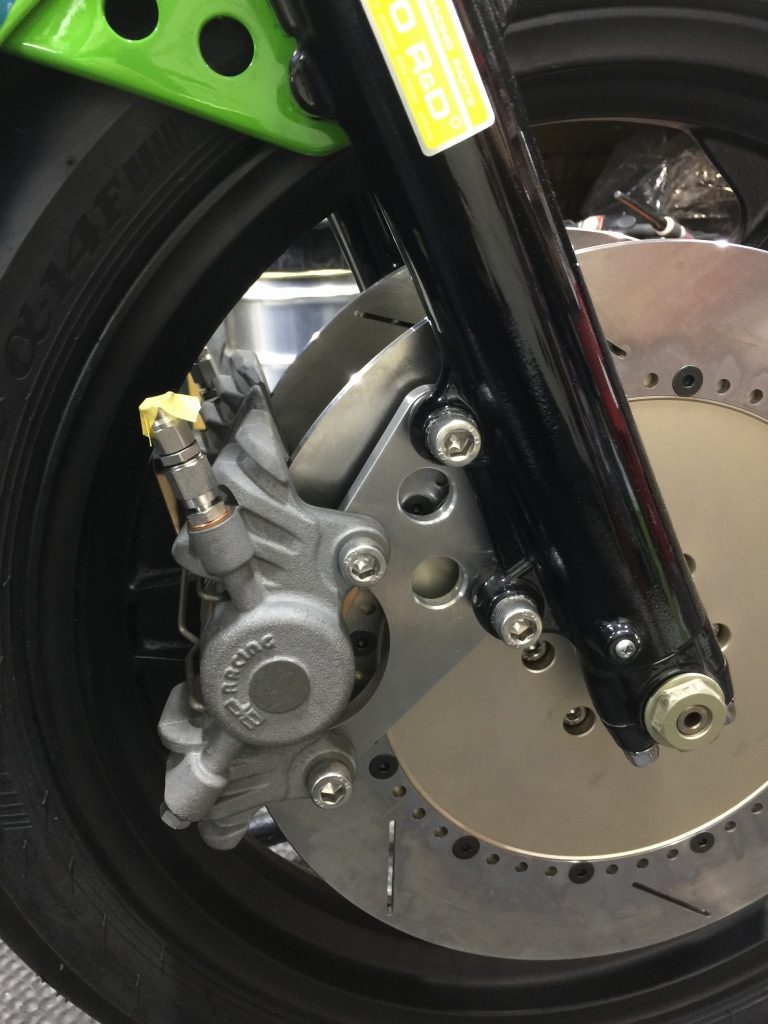

フロントキャリパーはAPの新品に交換します。サポートはワークスS1をモチーフにした仕様です。

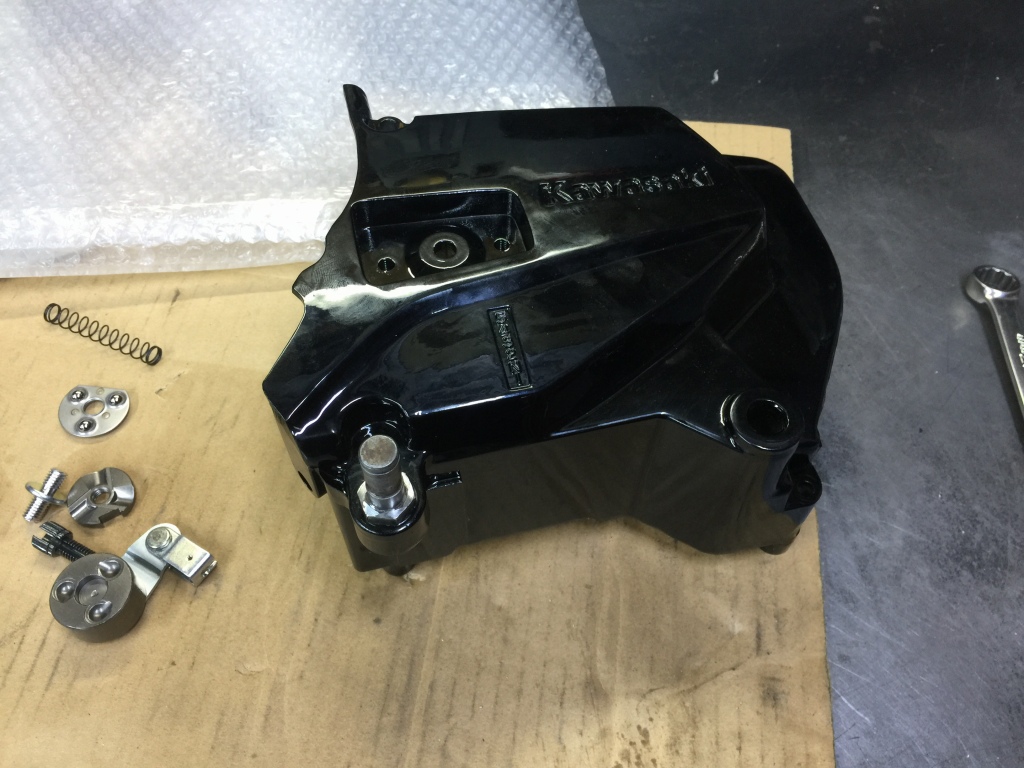

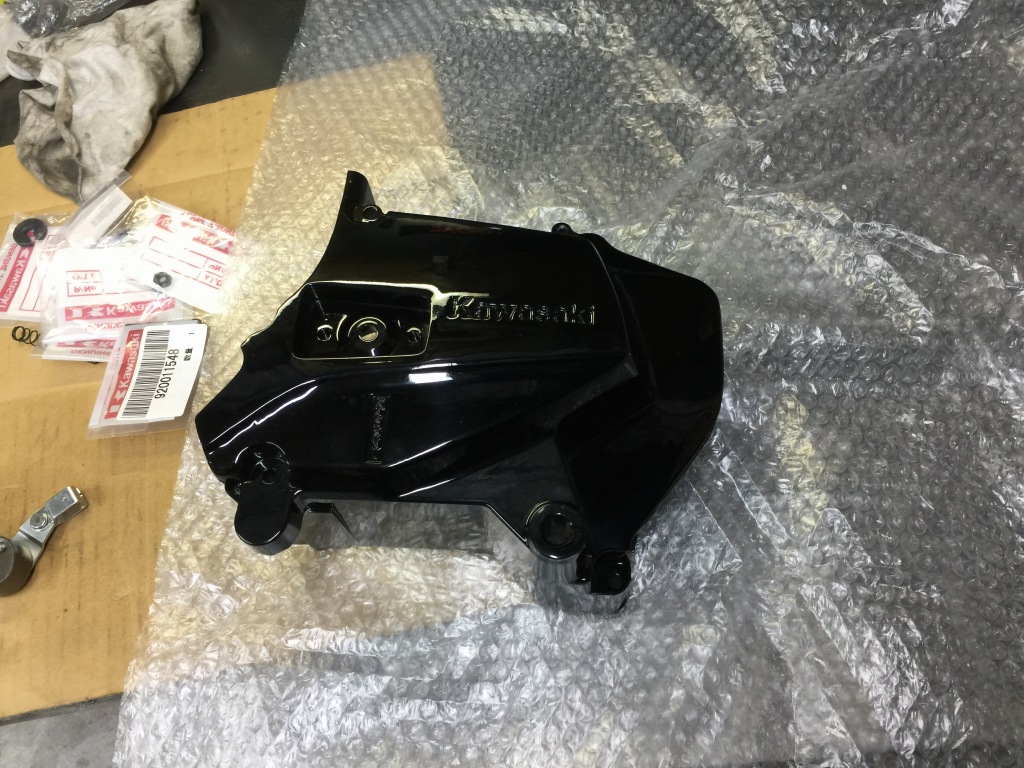

スプロケカバーは、油圧タイプから純正のJ用に変更し、塗装しました。

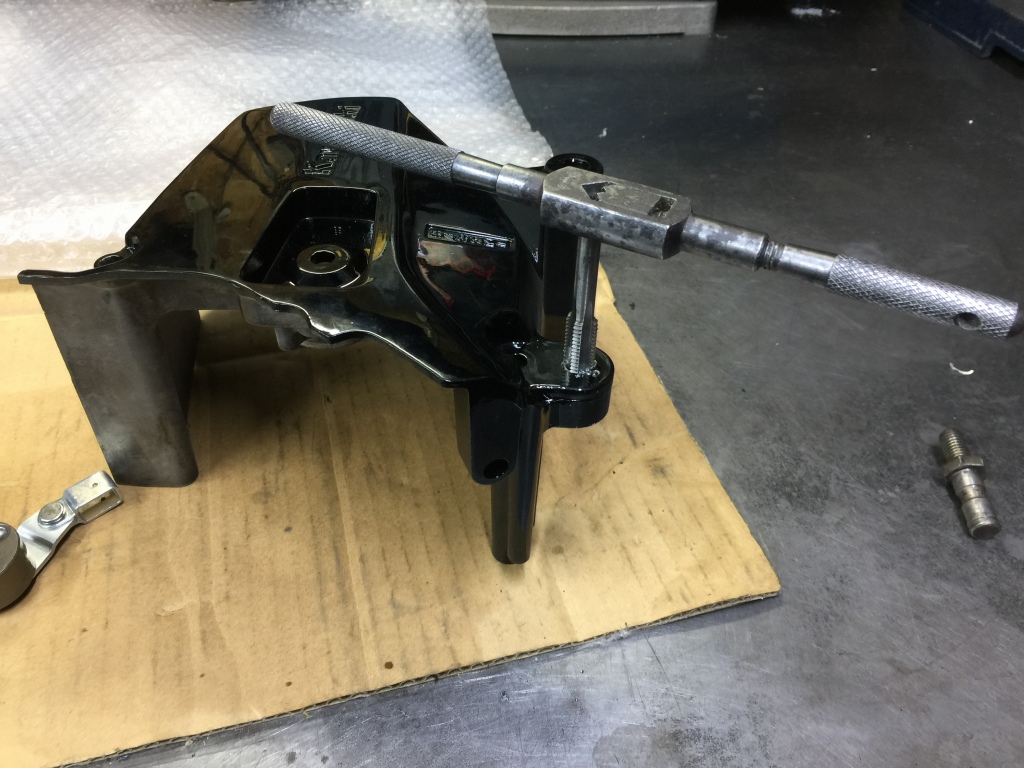

カバー側に軸が無いので、穴を開けて加工します。
チェンジペダルの軸を取り付けます。

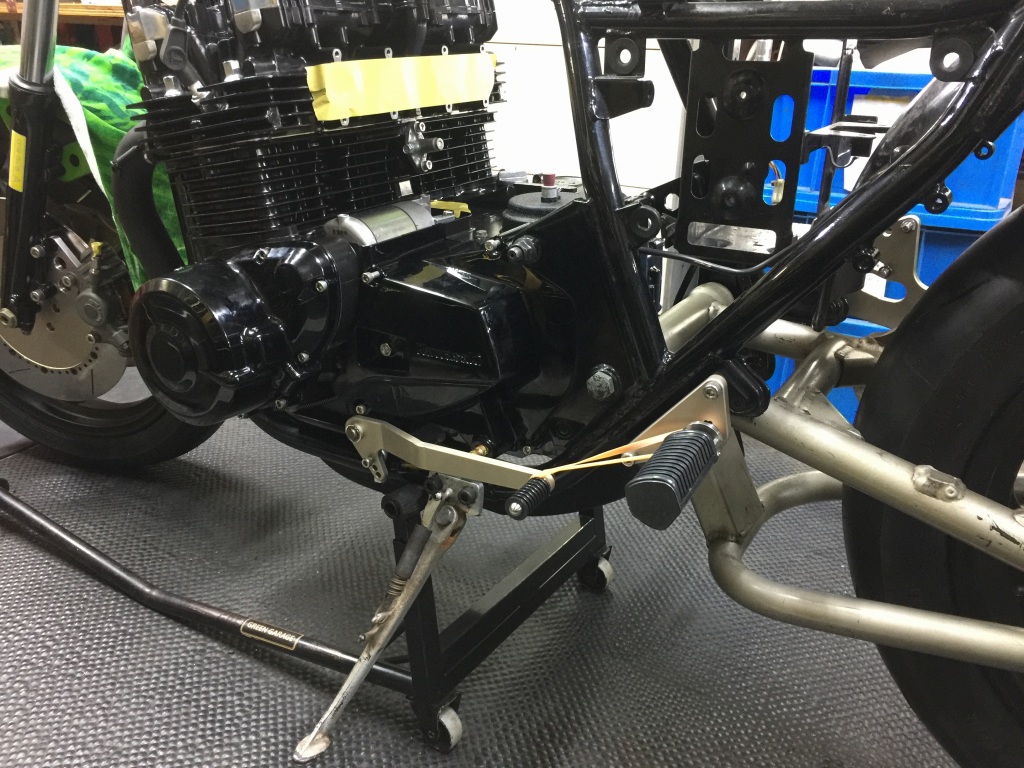

ステップはS1タイプに変更。市販の物のアルマイト色を変更しました。

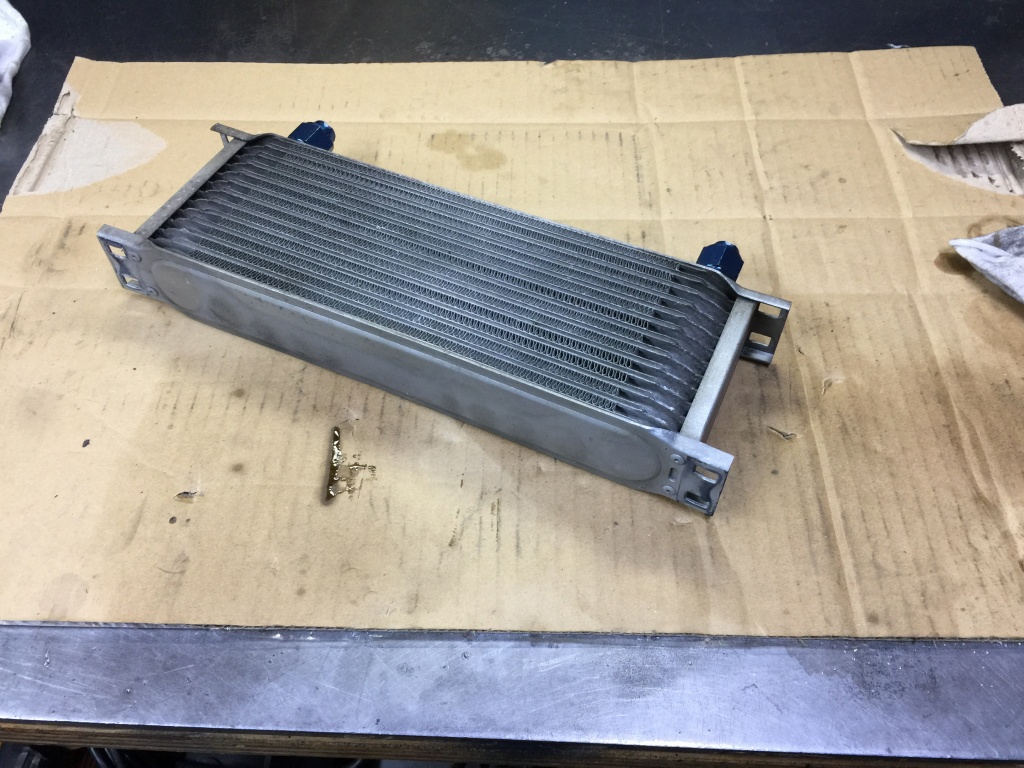

オイルクーラーは当時風ルックに改造します。
先ず、耳を切り落とします。

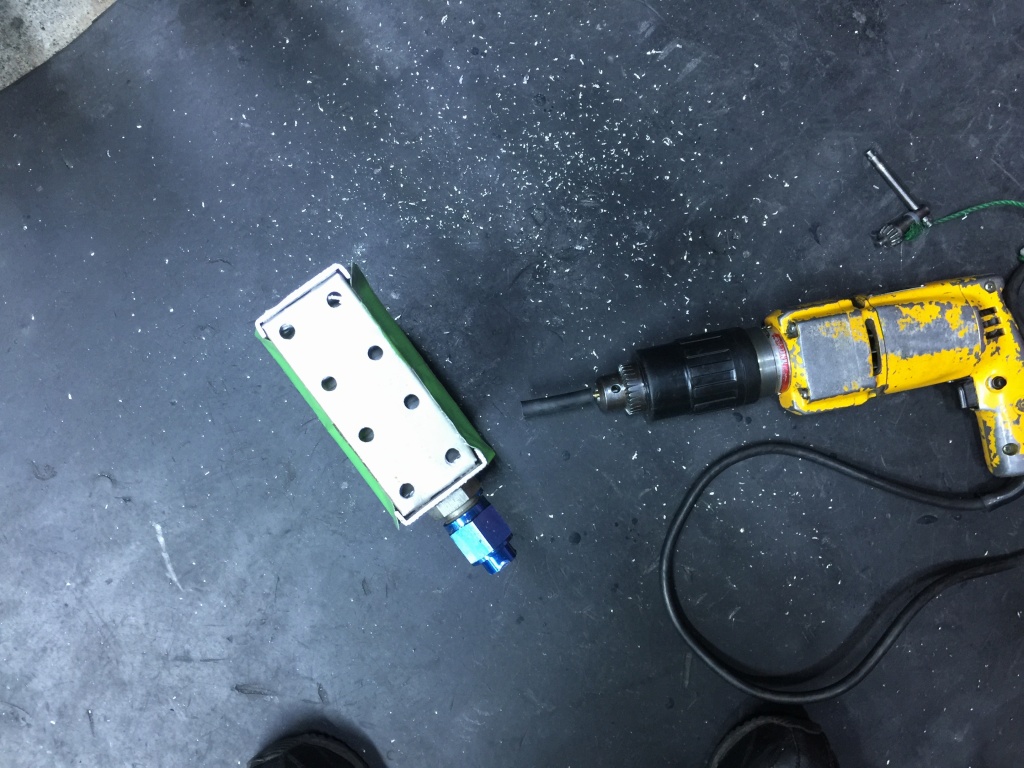

サイドパネルに穴開けします。

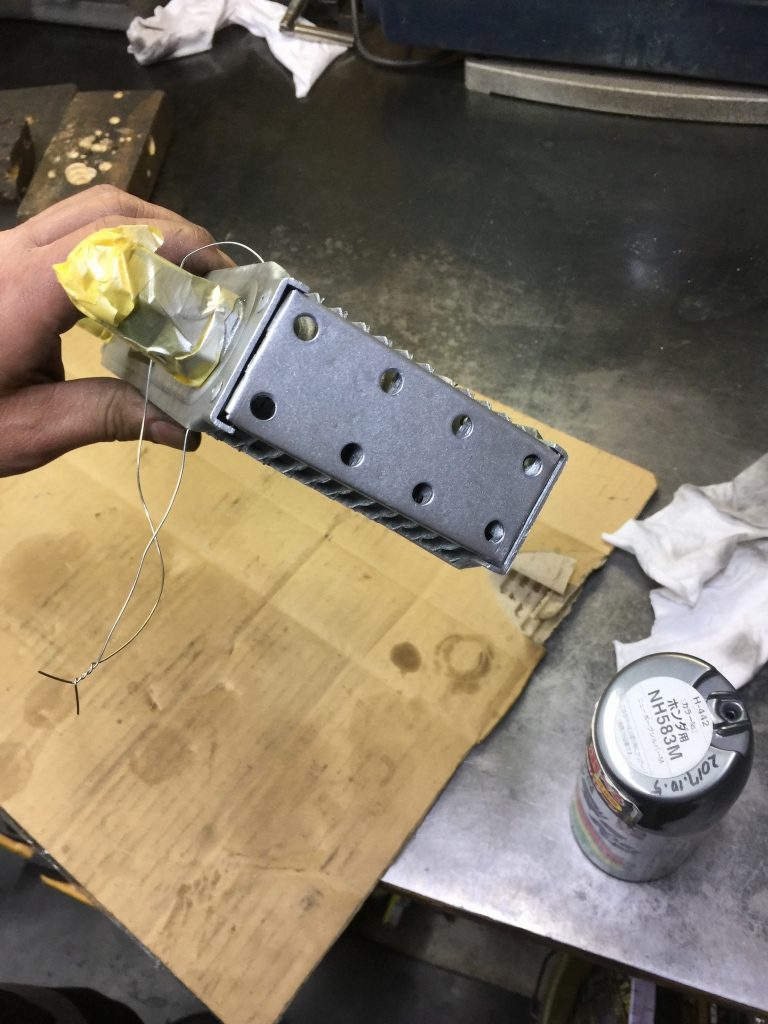

加工部分を塗装します。
オイルクーラーブラケットはS1タイプを選択。下側のフレーム側ステーが削除されているので、復元する必要がありますね。

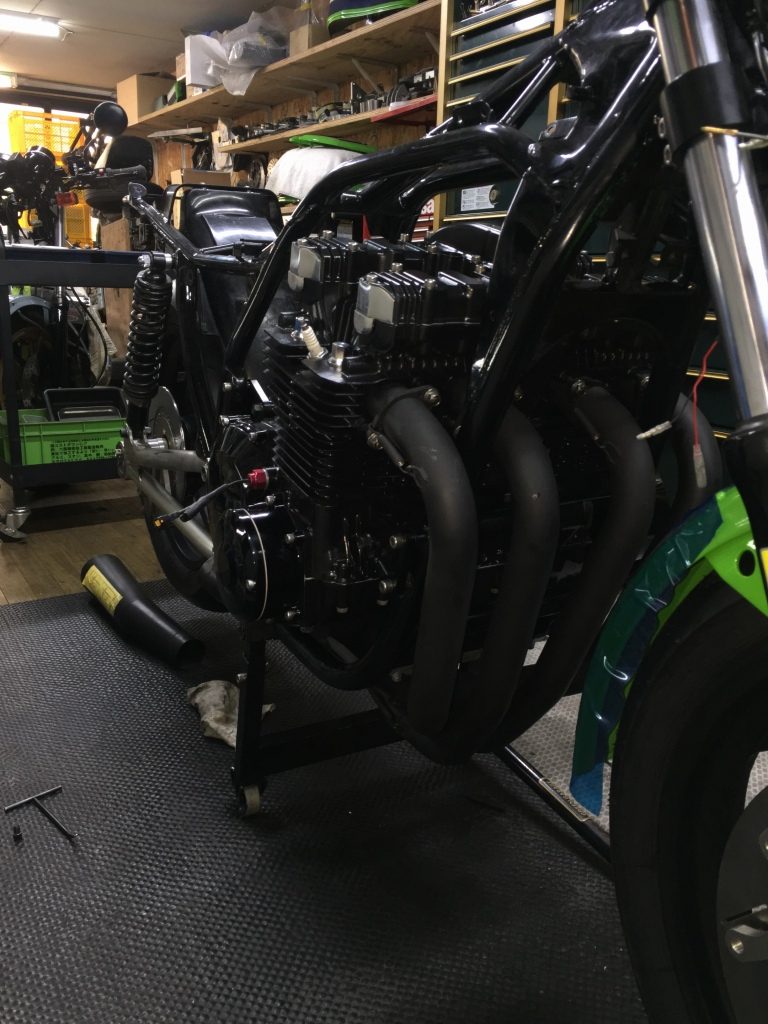

だいぶ形になってきました。
