リヤインナーローターのアルマイトが完成しました。

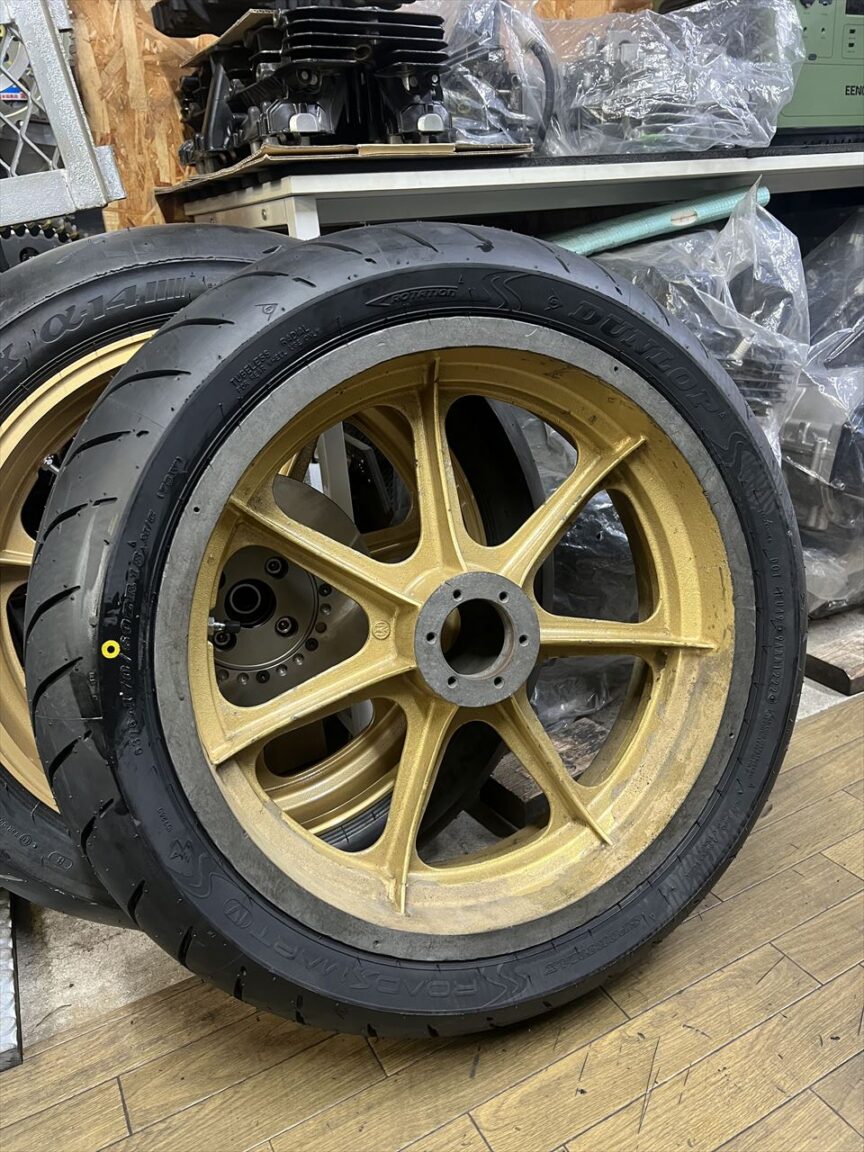

早速ホイールに組付けます。
フロントのインナーローターは鋳物素材を加工して作りますが、リヤは総削り出しで作っています。
リヤローターが完成しました。ローター外径はS1と同じφ234ミリです。

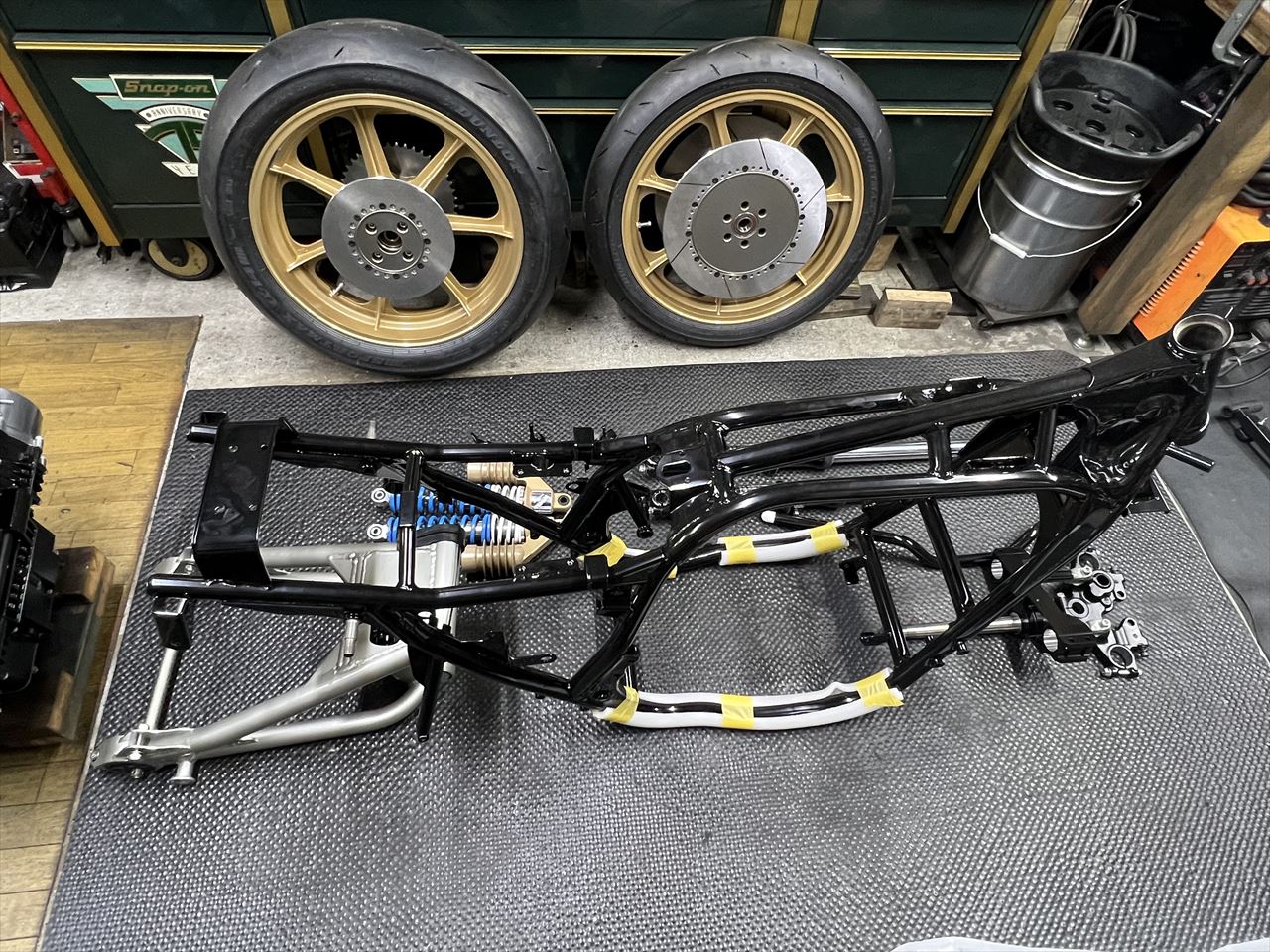

前後ホイール、揃って完成です。
Z1000J2 Y.H様 ワークスS1仕様製作 前後モーリスホイールS1ローター仕様で完成
Z1000R1 K.K様 ワークスS1仕様製作 S1キャリパーのフルード漏れ修理とCRキャブの改修
フロントマスターのインナーパーツは全て新品交換します。
新しいピストンを組み込みます。
Z1000R1 K.K様 ワークスS1仕様製作 S1キャリパーとフロントマスターオーバーホール リヤブレーキフィッティング ブレーキホース製作
S1キャリパーはスリットの幅が狭いので、ローターとのセンター合わせは正確に行う必要があります。検討の結果、11.5ミリのスペーサーを挟んでキャリパーサポートを取り付けます。
キャリパーを取り付け確認します。
Z1000R1 K.K様 ワークスS1仕様製作 ワークスクラッチレリーズ チェーンローラー S1ローターオフセット修正
クラッチレリーズ周りをワークスタイプに変更します。レリーズ周りはPMC製のイージークラッチキットを流用します。シフトシャフトの支持用には、純正のミッションカバーにガイドを溶接して対応します。
ミッションカバーのオイルシールは、ノーマルと同じ3カ所に入れます。
Z1000R1 K.K様 ワークスS1仕様製作 ペダルと薄型ジェネレーター取り付け
ペダルはお持ち込みのこちらを使います。軸受けにはミニチュアベアリングが使われていますね。
そのまま取り付けると、スラスト隙間が無いので渋くて動きません。
