ハーネス改造のご依頼です。今でも買えるZ1000R2純正メインハーネスを使い、Z1000R1などの丸メーターに対応させます。メインハーネスはお客様お持ち込みのもの、上のメーター類は弊社のチェック用です。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6656_R.jpg?resize=525%2C700&ssl=1)
改造イメージはこんな感じ。R2の角メーター用の2個のカプラーを改造して、丸メーター関係の4個のカプラーに繋ぎ変えます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6657_R.jpg?resize=525%2C700&ssl=1)

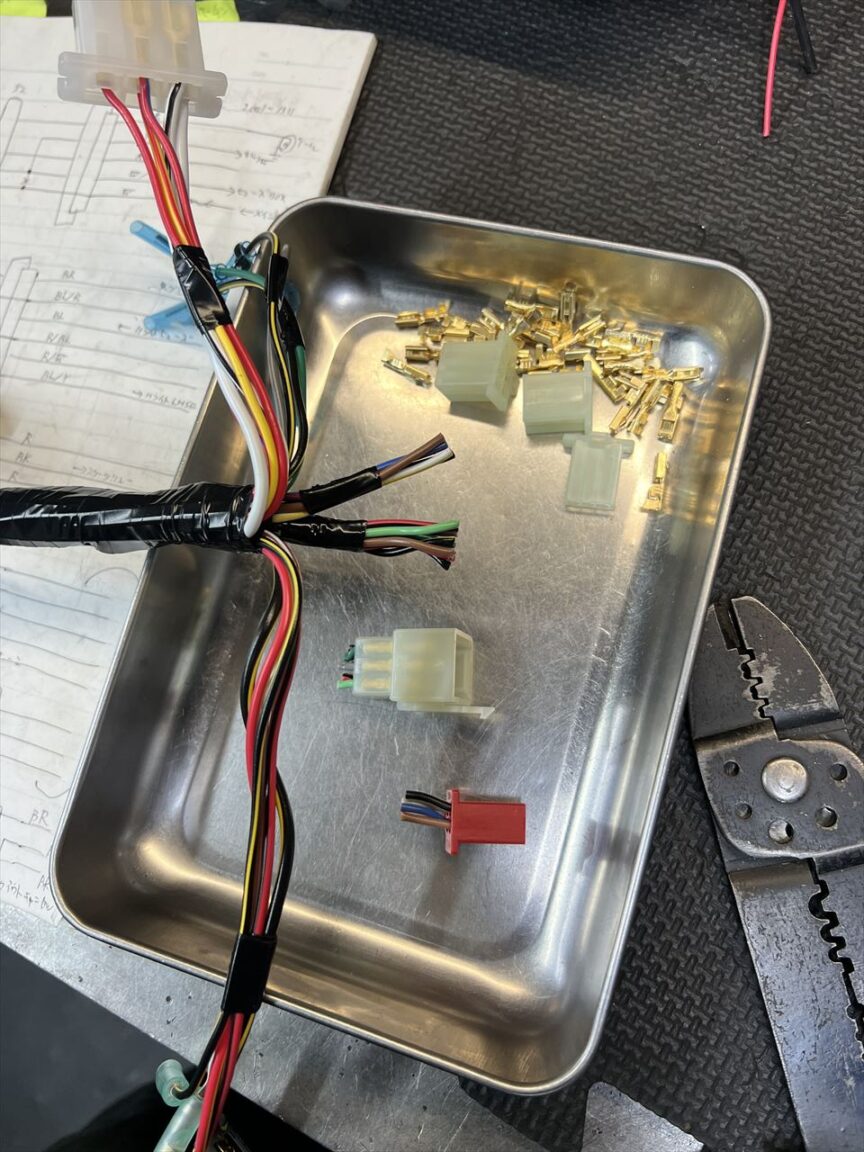

先ずは角メーター用の2個のカプラーの配線を切断します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6659_R.jpg?resize=525%2C700&ssl=1)

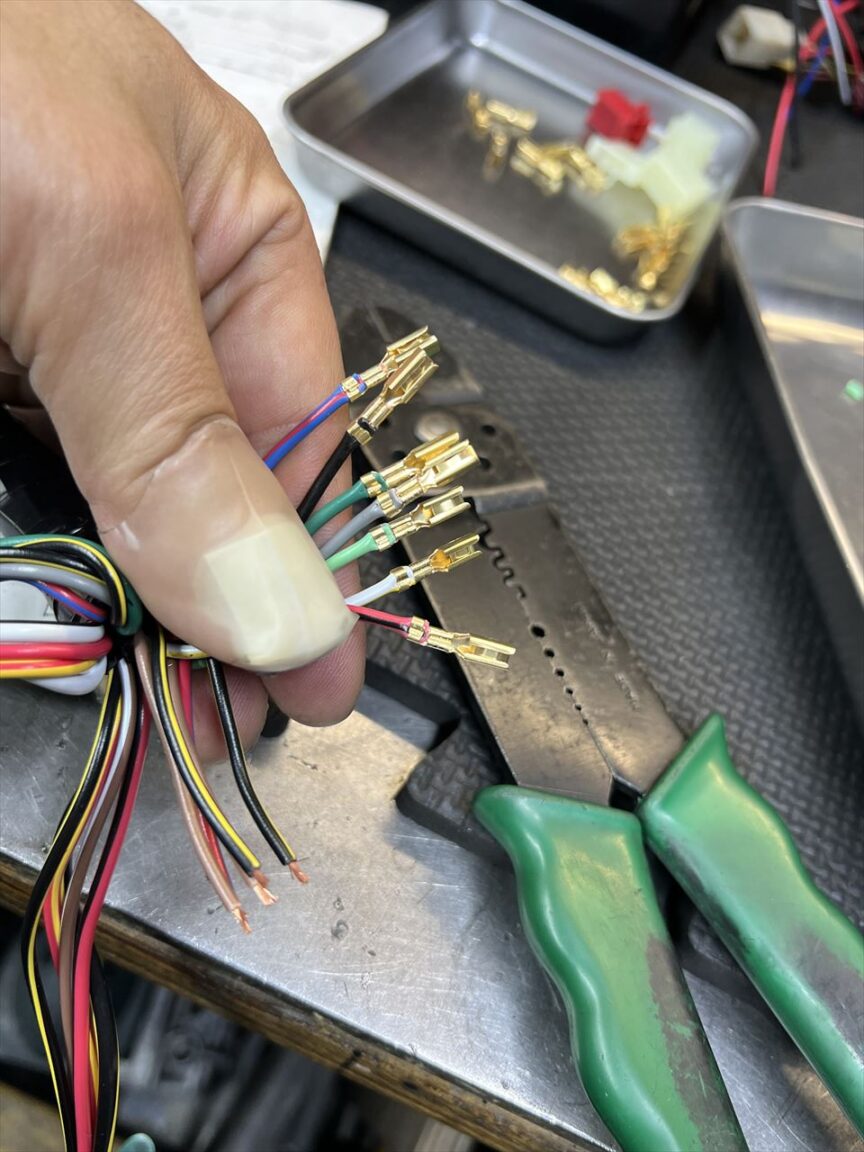

単独で使う7本の線に端子をカシメます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6661_R.jpg?resize=525%2C700&ssl=1)

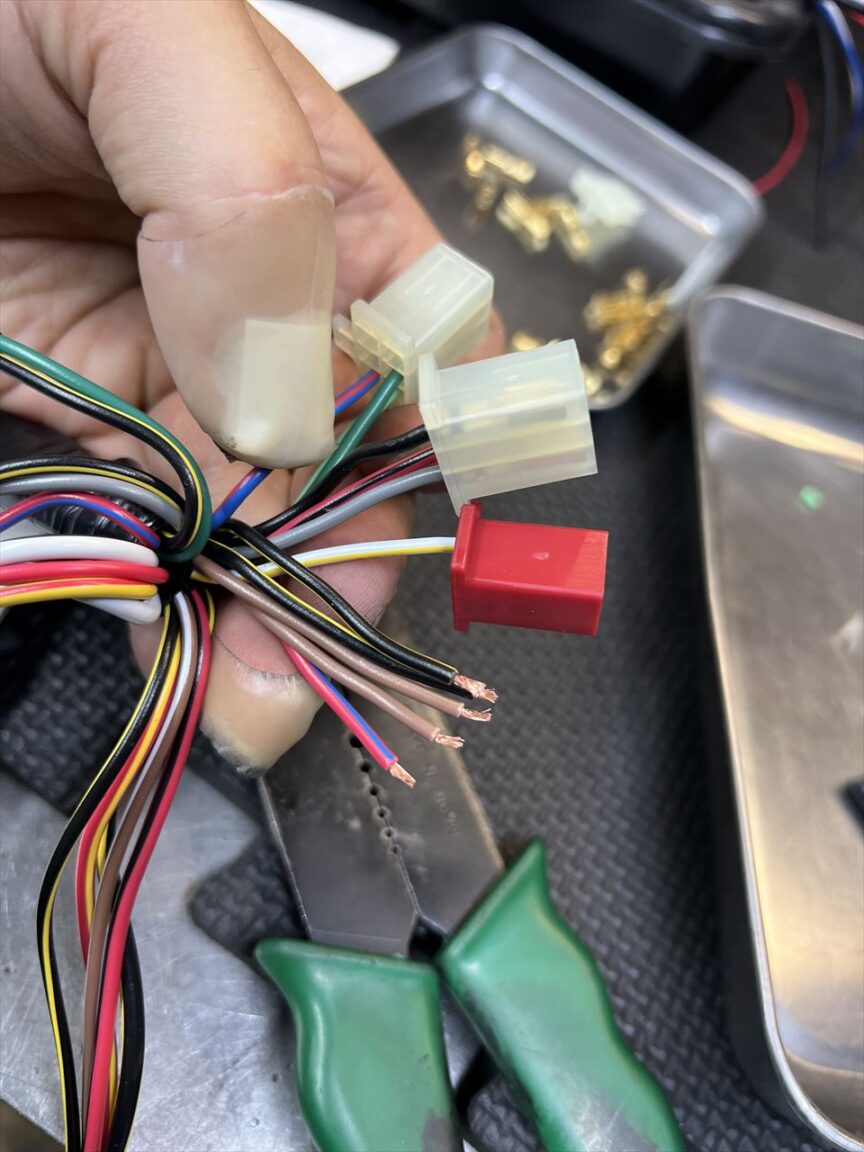

4つのメーター用のカプラーにそれぞれ接続します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6666_R.jpg?resize=525%2C700&ssl=1)

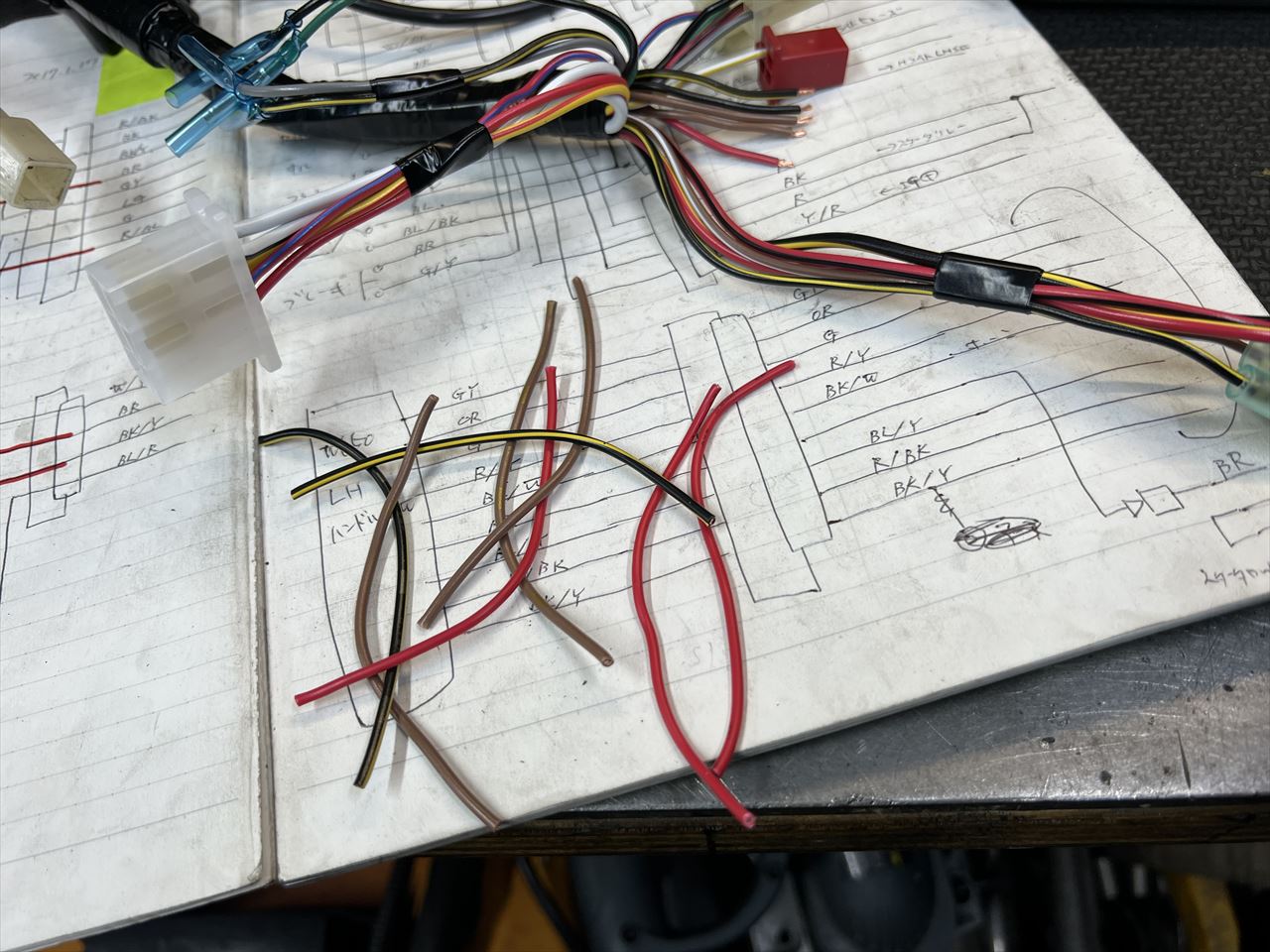

それ以外は分岐して複数にする必要があるので、3種類の線を用意します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6667_R.jpg?resize=525%2C394&ssl=1)

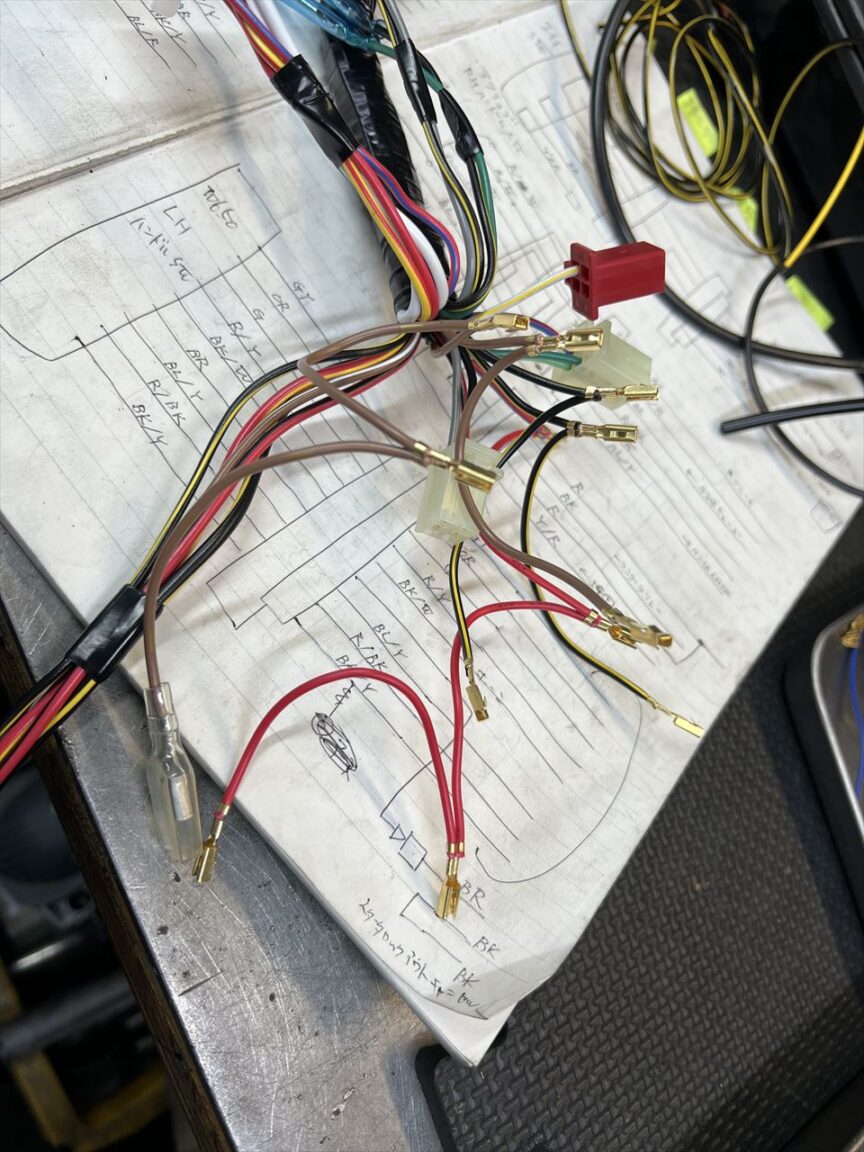

イグニッションONで12Vが来る線は茶色、その先更に分岐して電源取出し用とします。黒/黄の線はアース線、赤/青の線はメーター照明の線、それぞれ4本に分岐します。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6669_R.jpg?resize=525%2C700&ssl=1)

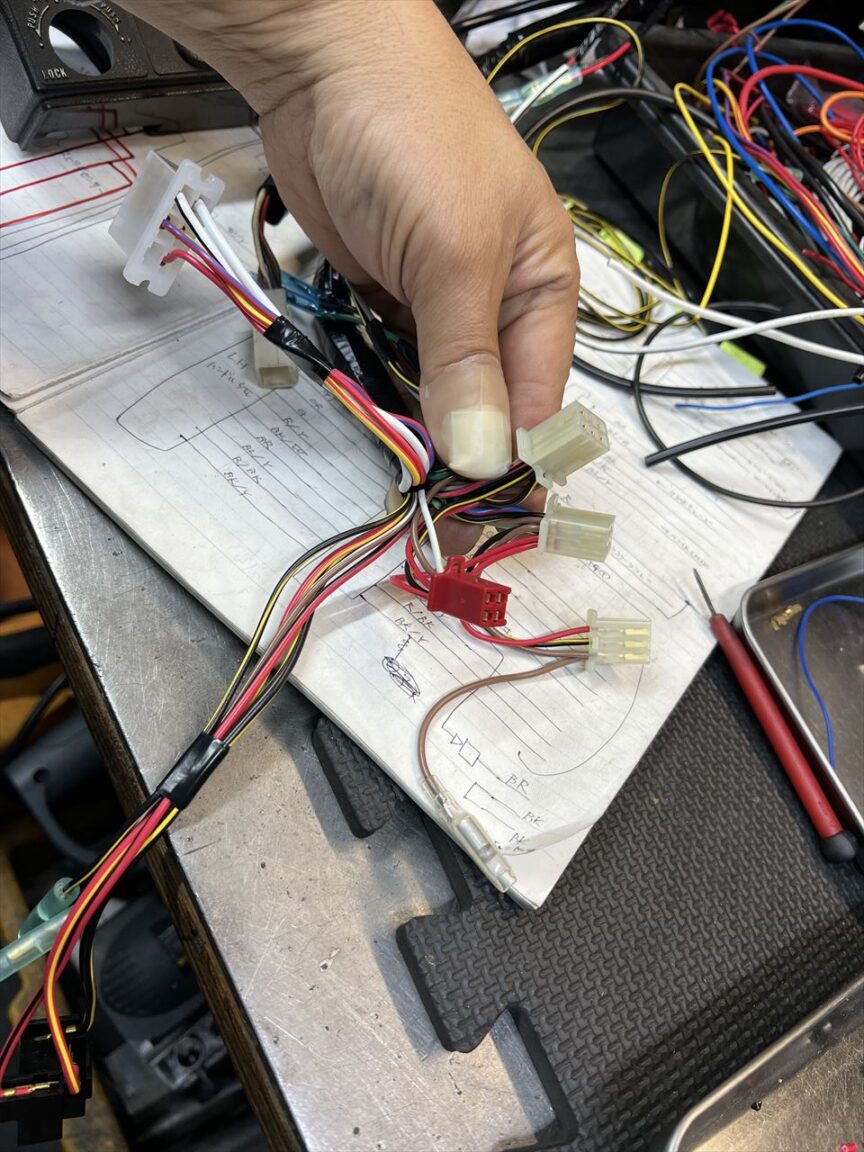

メーター側カプラーの配線ロケーションに合わせ、各線をカプラーに差し込みます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6670_R.jpg?resize=525%2C700&ssl=1)

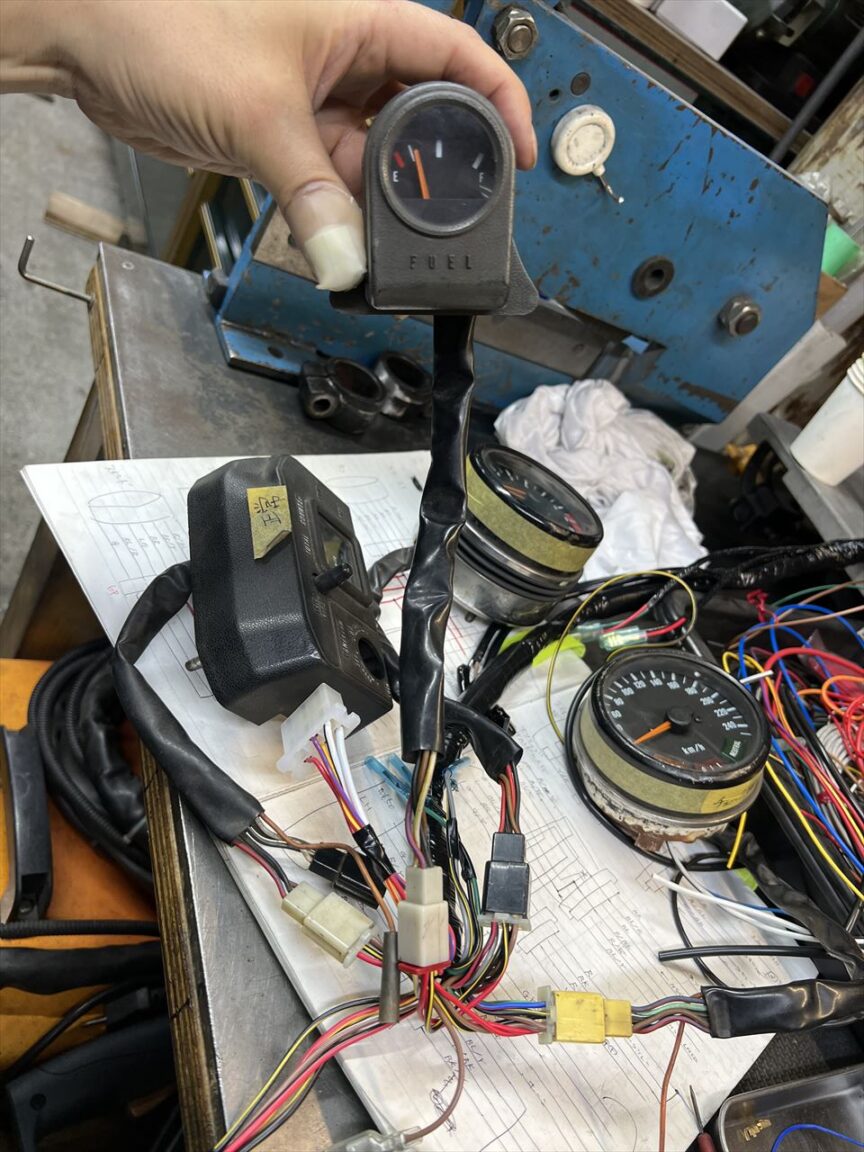

これで4つのメーターに接続できるようになりました。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6674_R.jpg?resize=525%2C700&ssl=1)

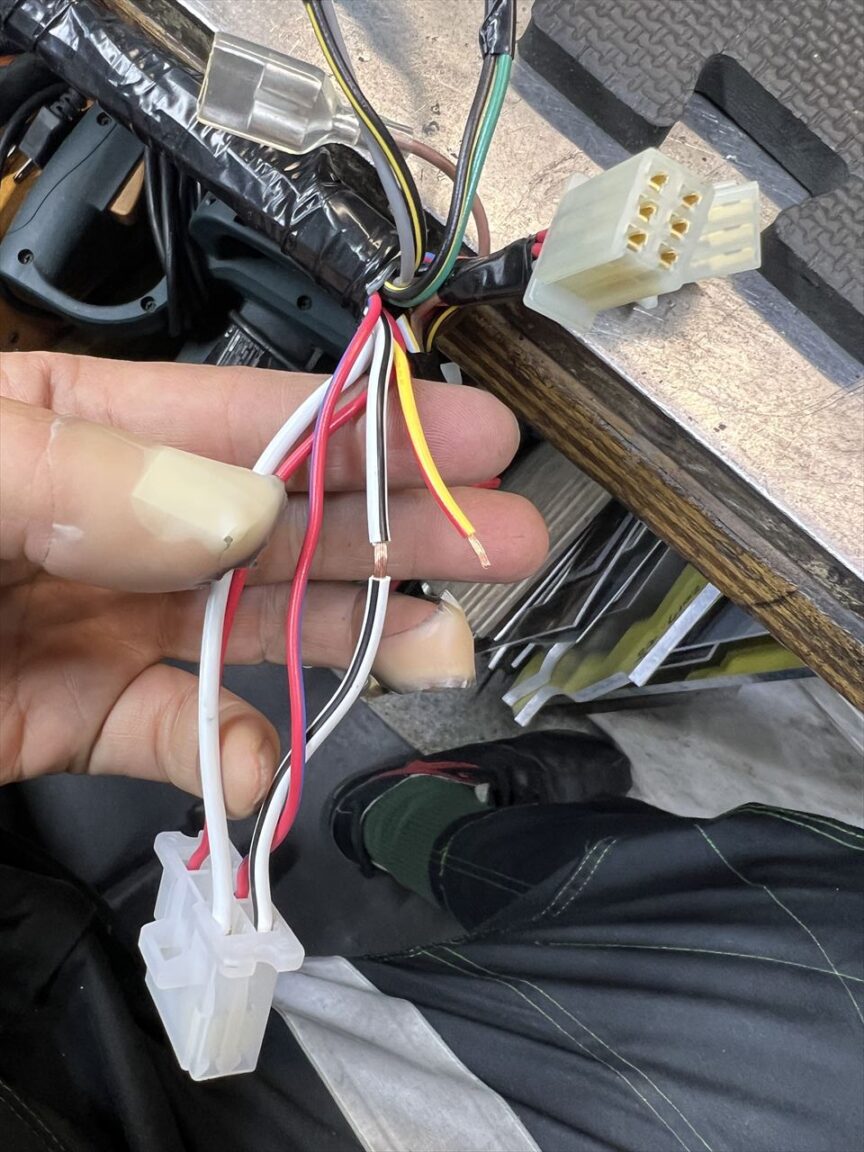

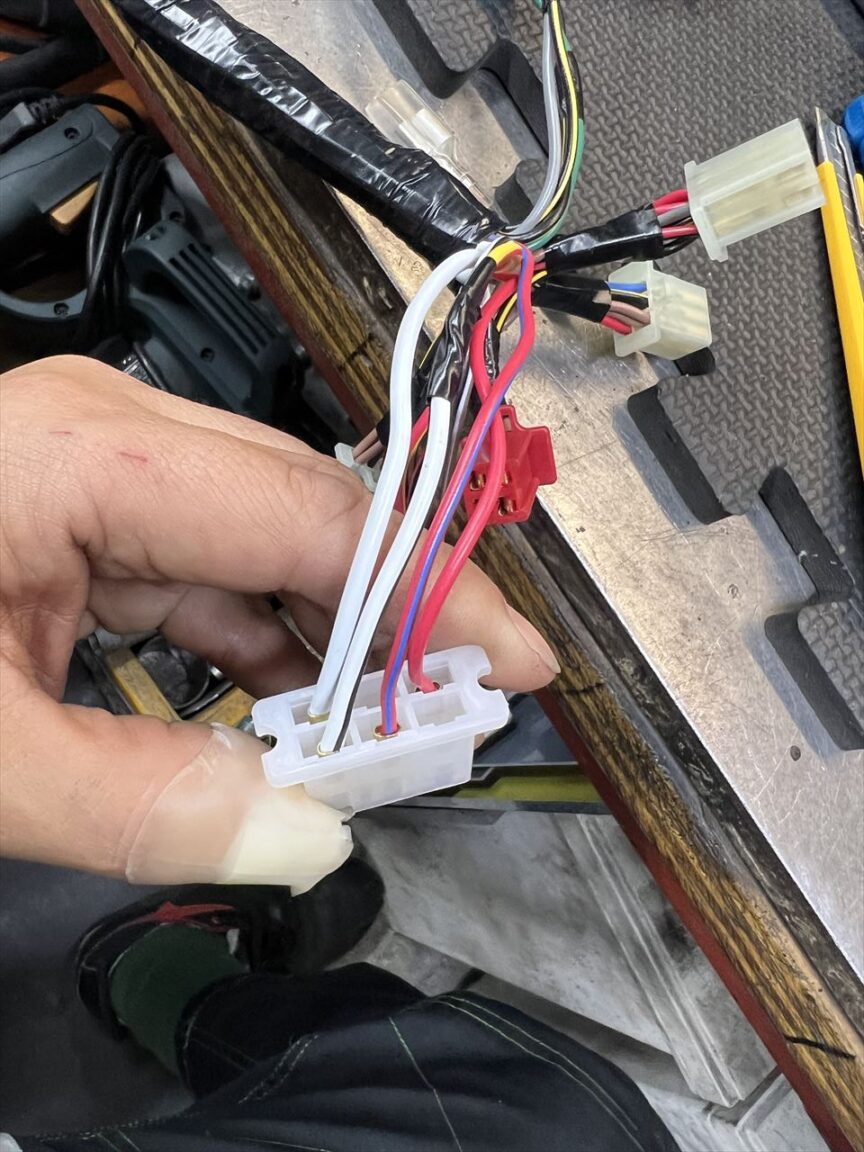

こちらはイグニッションスイッチのカプラー。R1のイグニッションスイッチの回路とは異なるので、一部を加工して使います。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6688_R.jpg?resize=525%2C700&ssl=1)
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6691_R.jpg?resize=525%2C700&ssl=1)

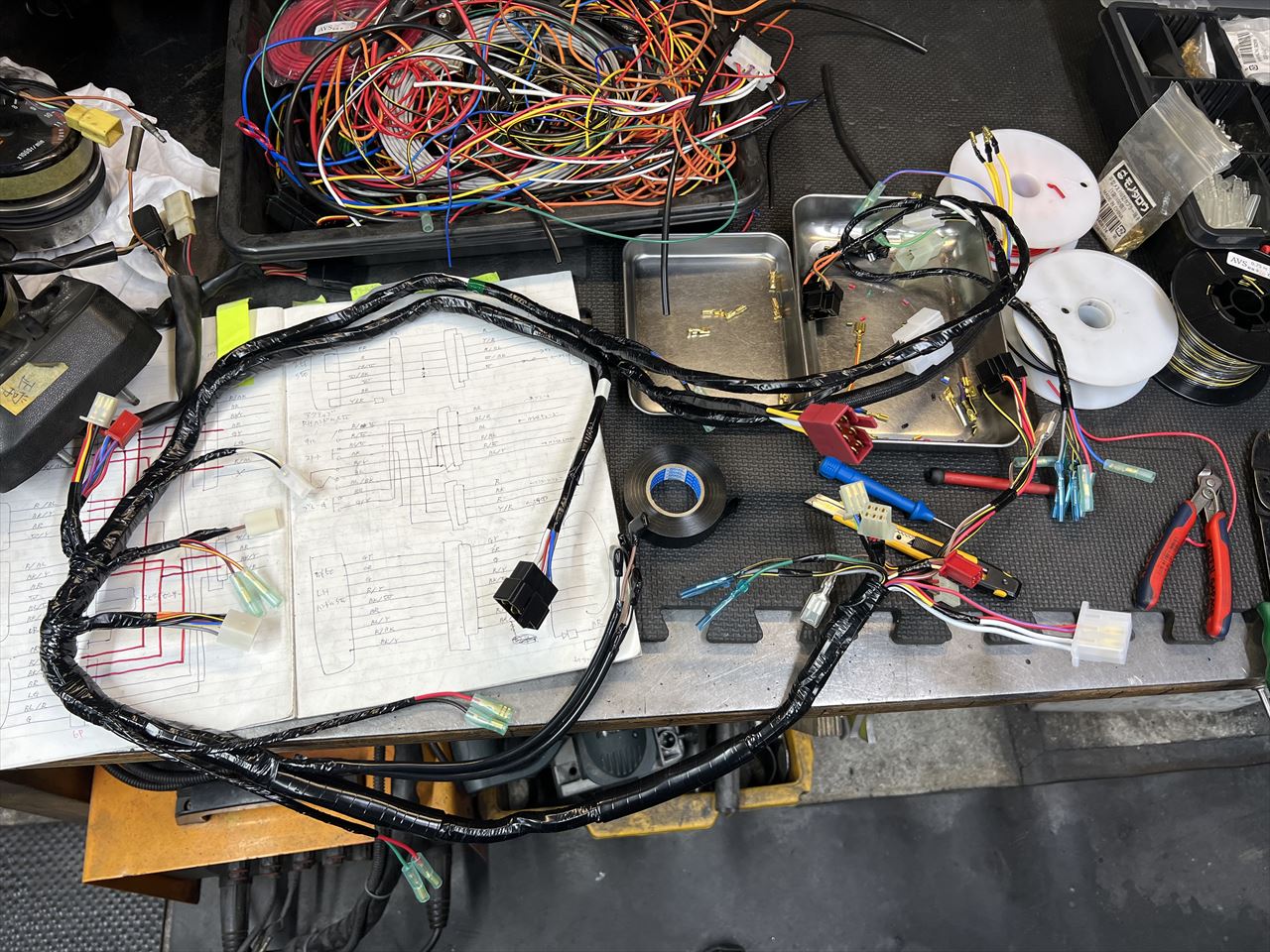

これでR1仕様に改造できました。そのほかに、クラッチレバーを握らないとエンジン始動できないようにするスターターロックアウトスイッチの回路は、煩わしいのでメインハーネス側でキャンセルしておきます。
![](https://i0.wp.com/www.greengarage.jp/wp/wp-content/uploads/2023/03/IMG_6692_R.jpg?resize=525%2C394&ssl=1)
