ワンオフで製作していたフロントカウルステーが折れたので修理します。
合わせてカウルはFRP製の社外品から純正品に変更します。

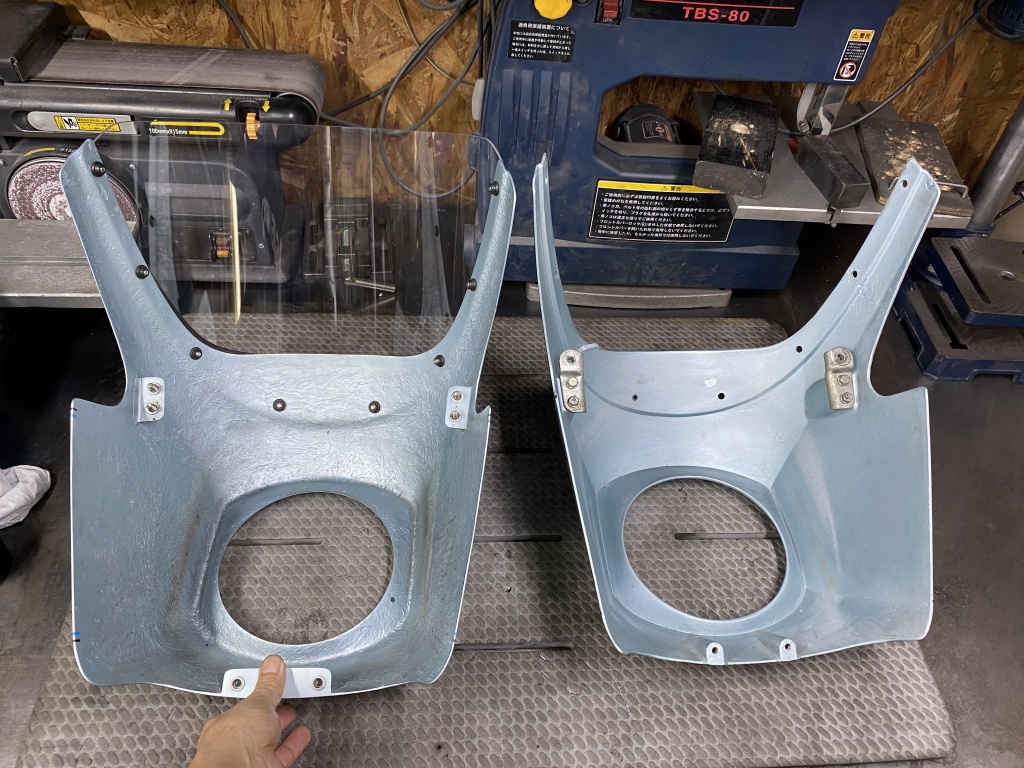

左が社外品で、裏側の繊維模様が目立ちます。重量は純正の半分ほどで軽量です。取り付け部のフランジはきゃしゃな作りです。対して純正品もFRP製ですが裏側も比較的滑らかな仕上げです。重量は当時のカウル製法のせいかずっしりと重めです。ネジは真鍮の雌ネジが埋め込まれているのが特徴。

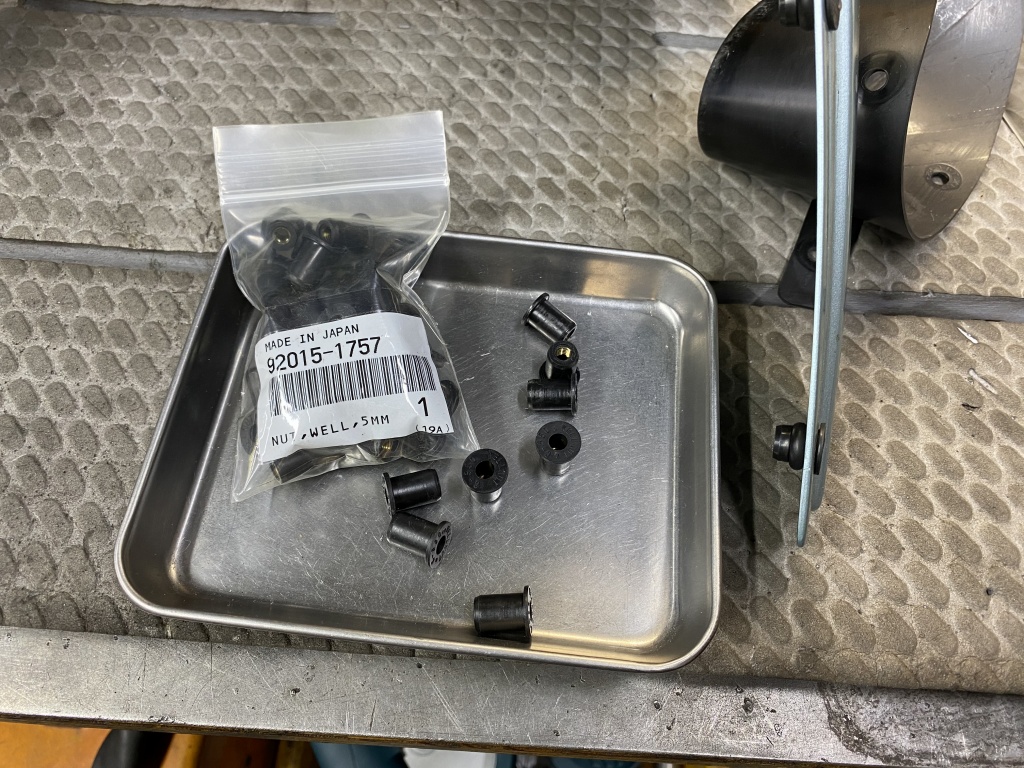

スクリーンのネジは整備性のいいウエルナットに変更します。使用するのは耐久性のあるカワサキ純正部品です。

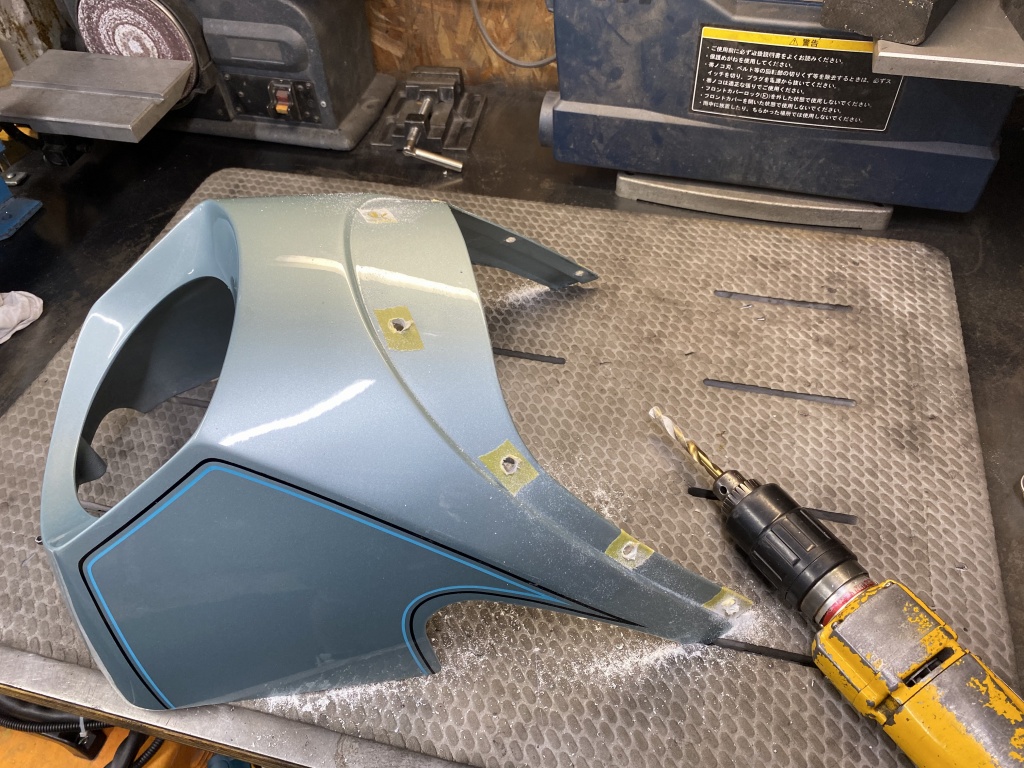

スクリーンの穴をウエルナットの穴径に拡大します。

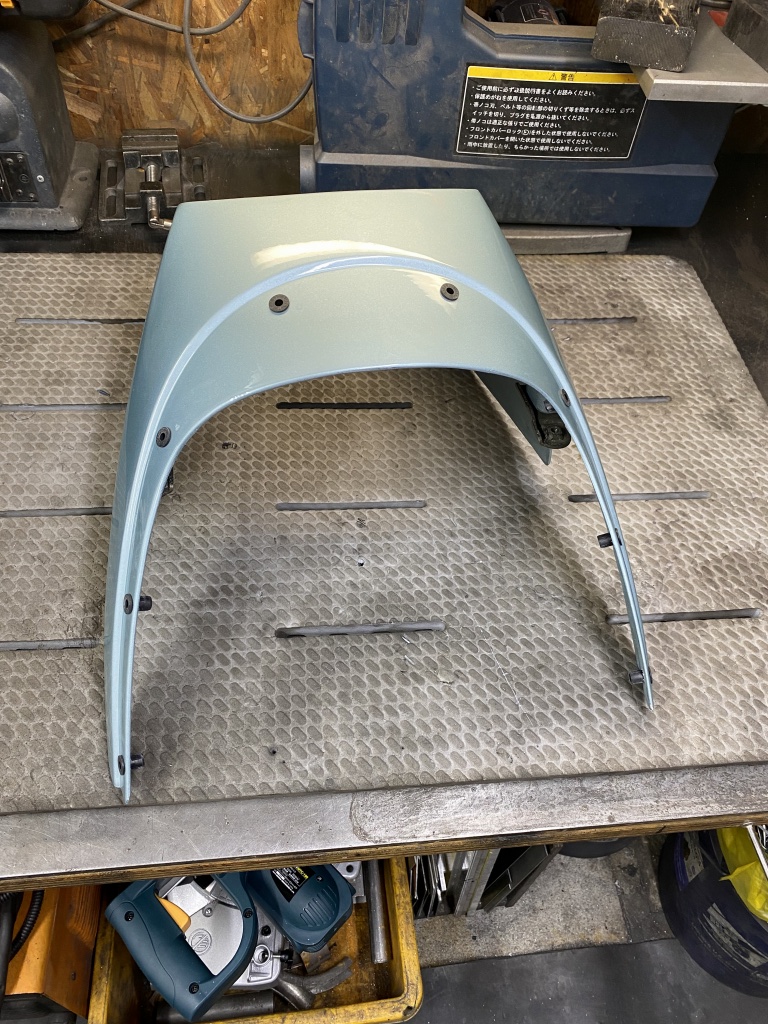

ウエルナットをはめ込みます。

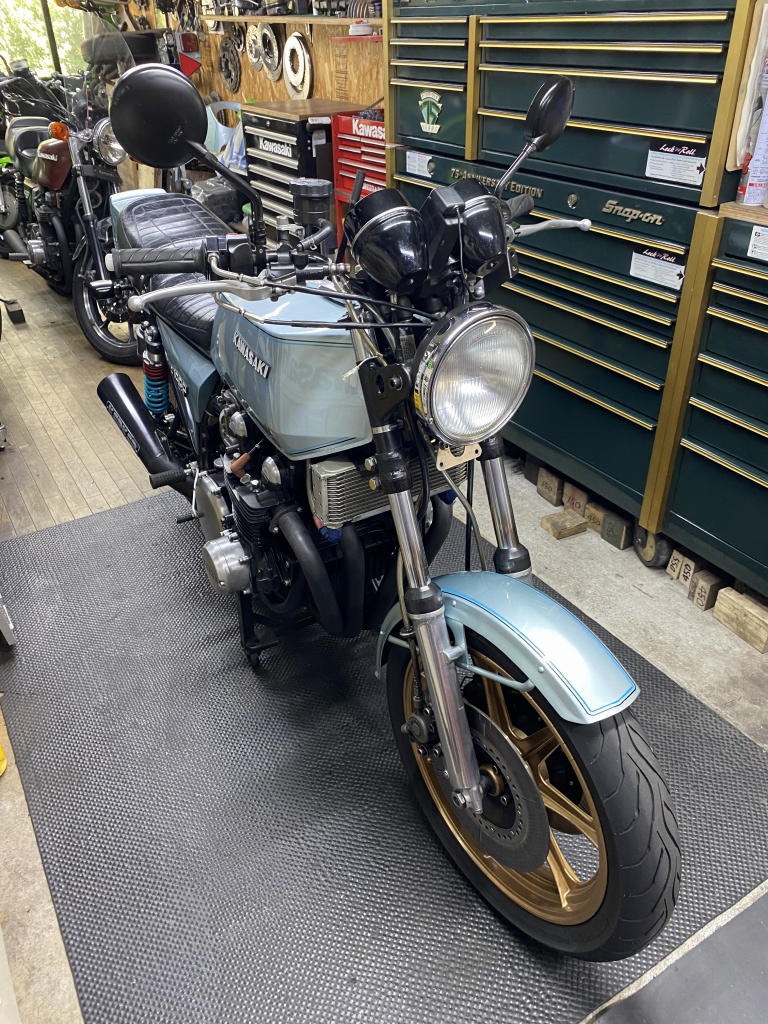

車体の作業へ。

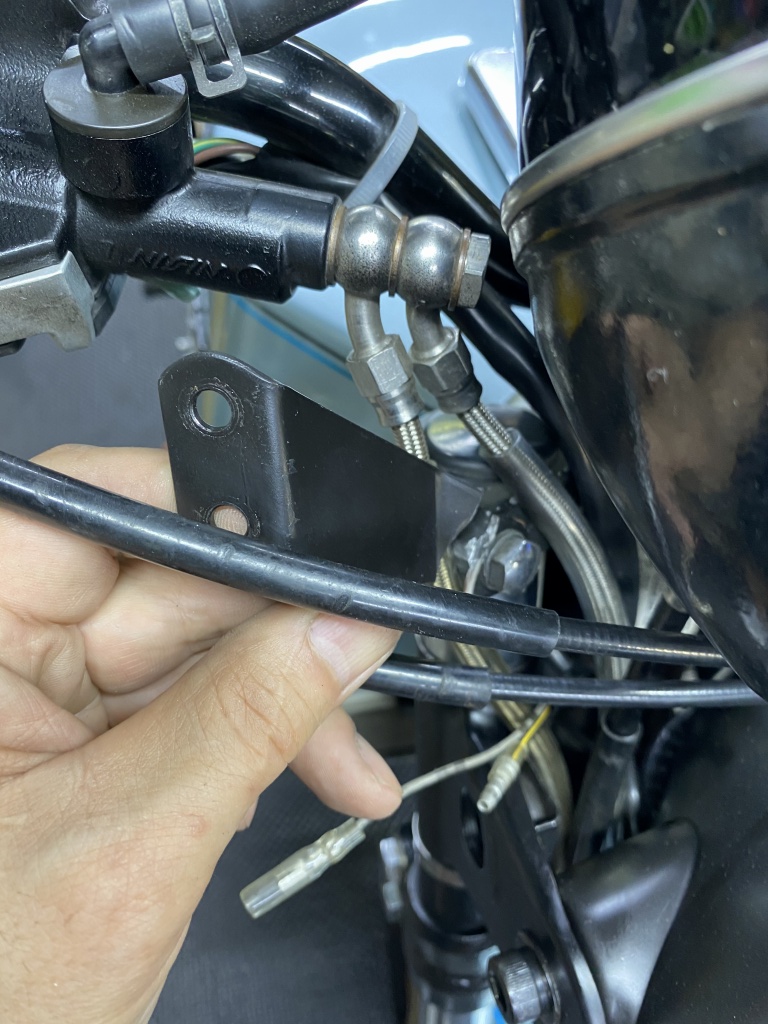

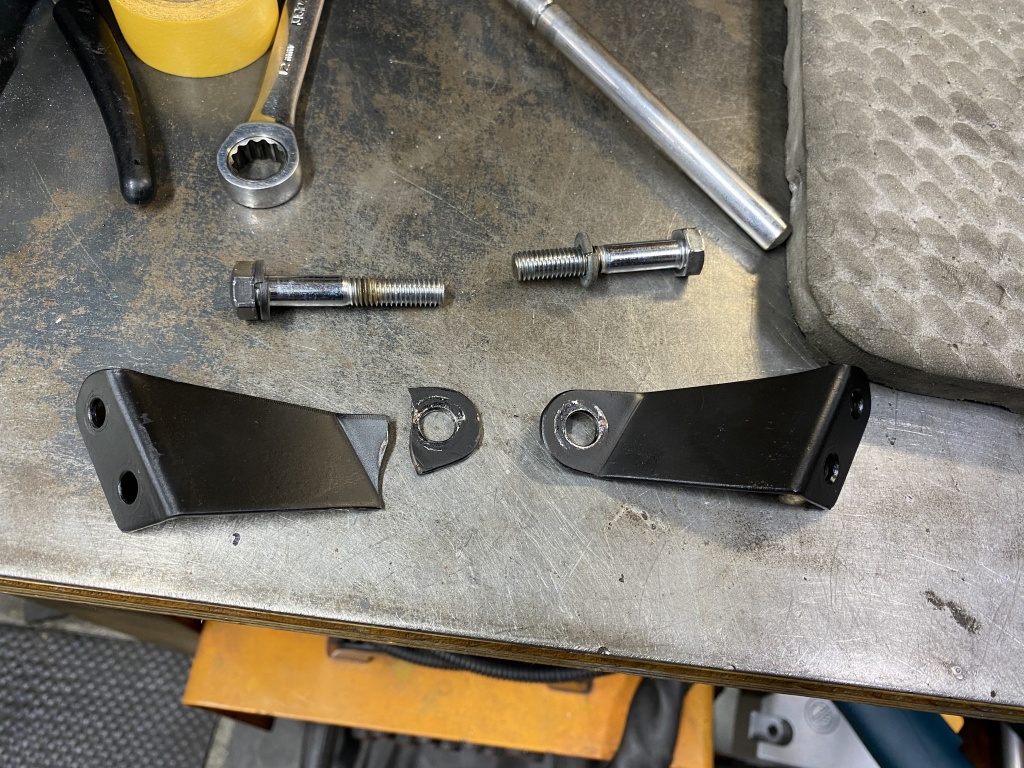

少し前からクラックが入ってきたそうで、先日のツーリングでとどめを刺した感じ。根元から折れています。

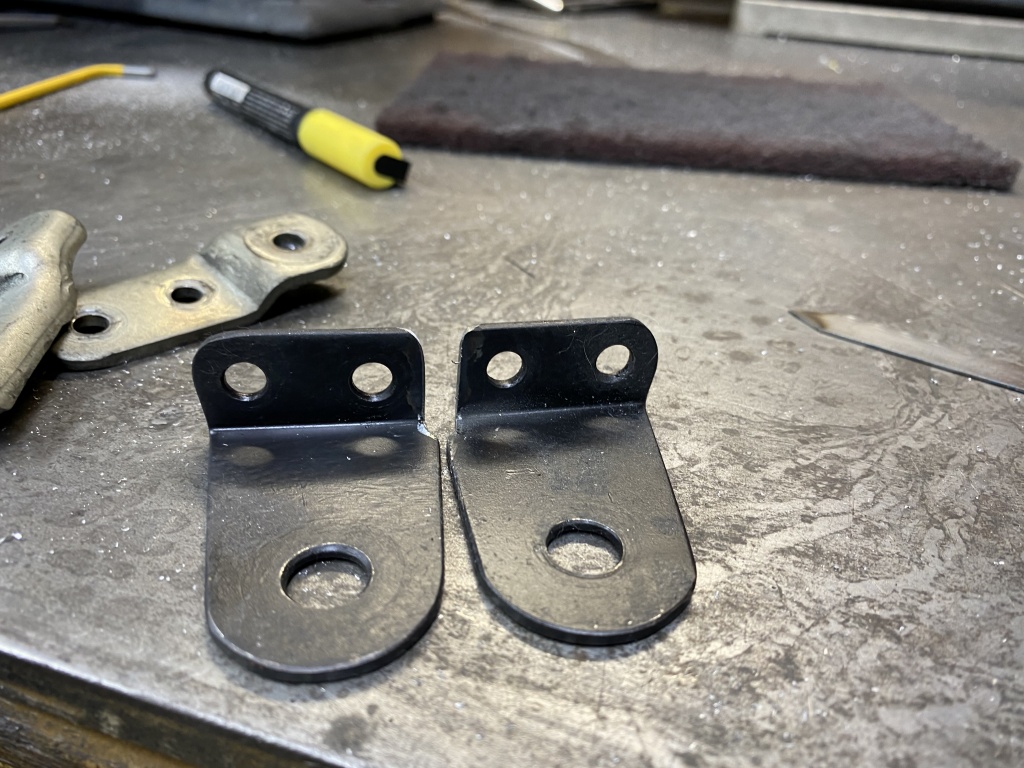

2ミリの鉄板で製作していましたが、1年5000キロほどしか待ちませんでした。

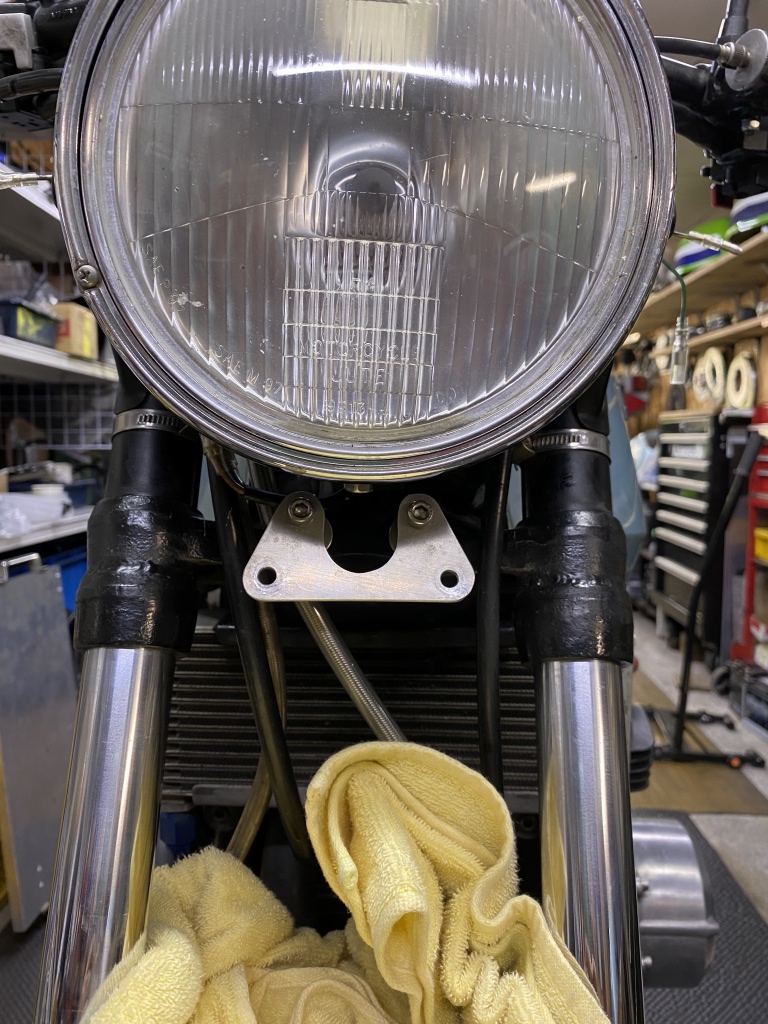

因みに、下側のステーはこんな感じです。

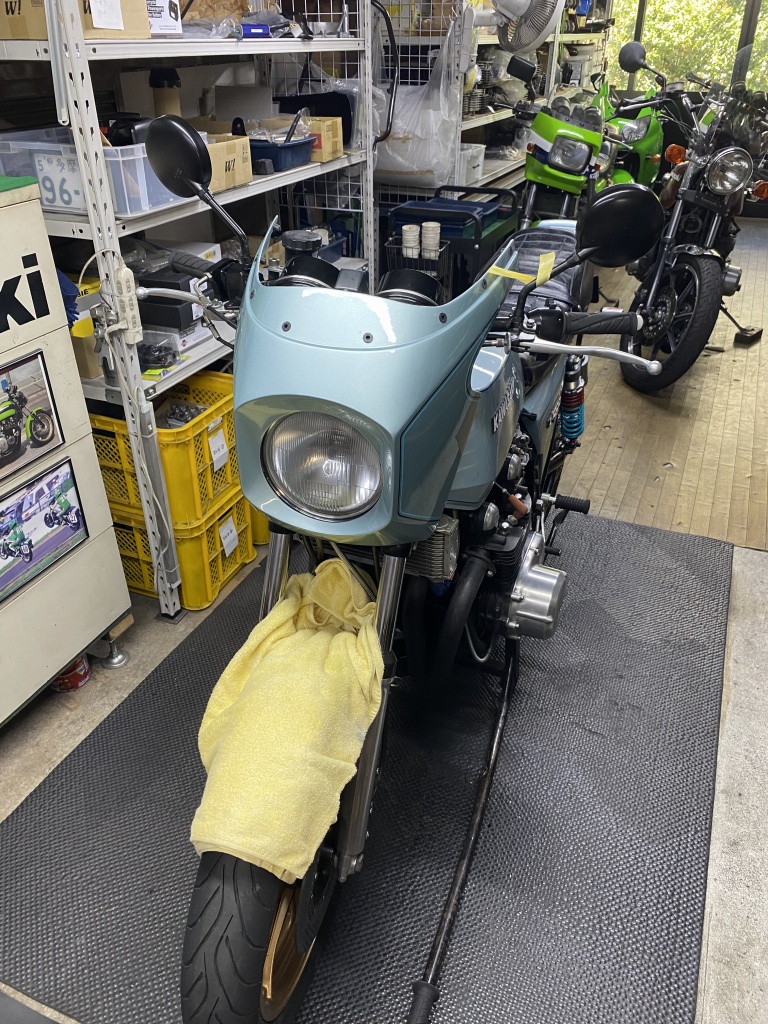

下側ステーで純正カウルを仮付けします。

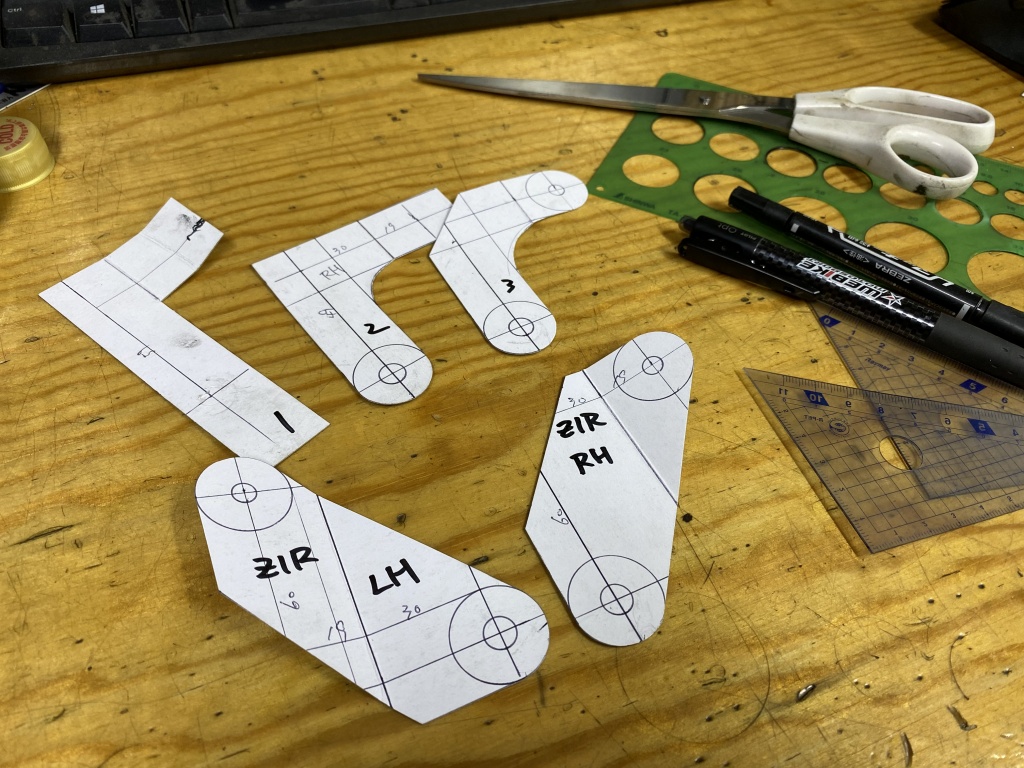

今回はステーの形状もリニューアル。曲げを1ヶ所にし、幅も広げて強化します。寸法を微調整しながら4作目の型紙でようやく形状が決まりました。

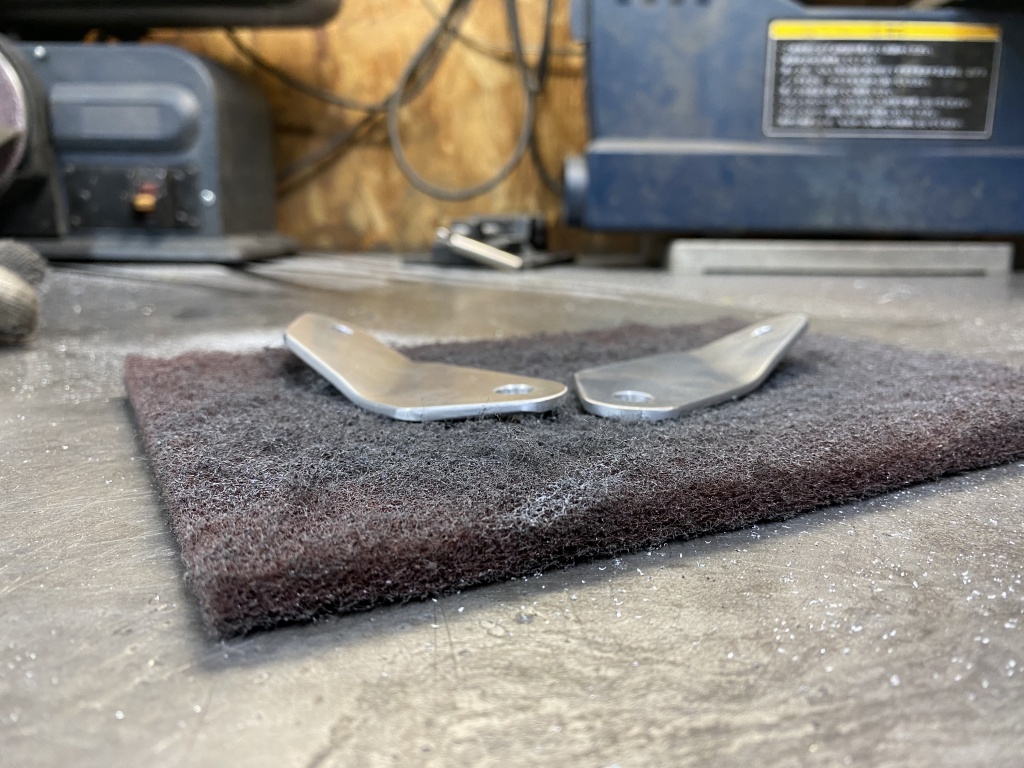

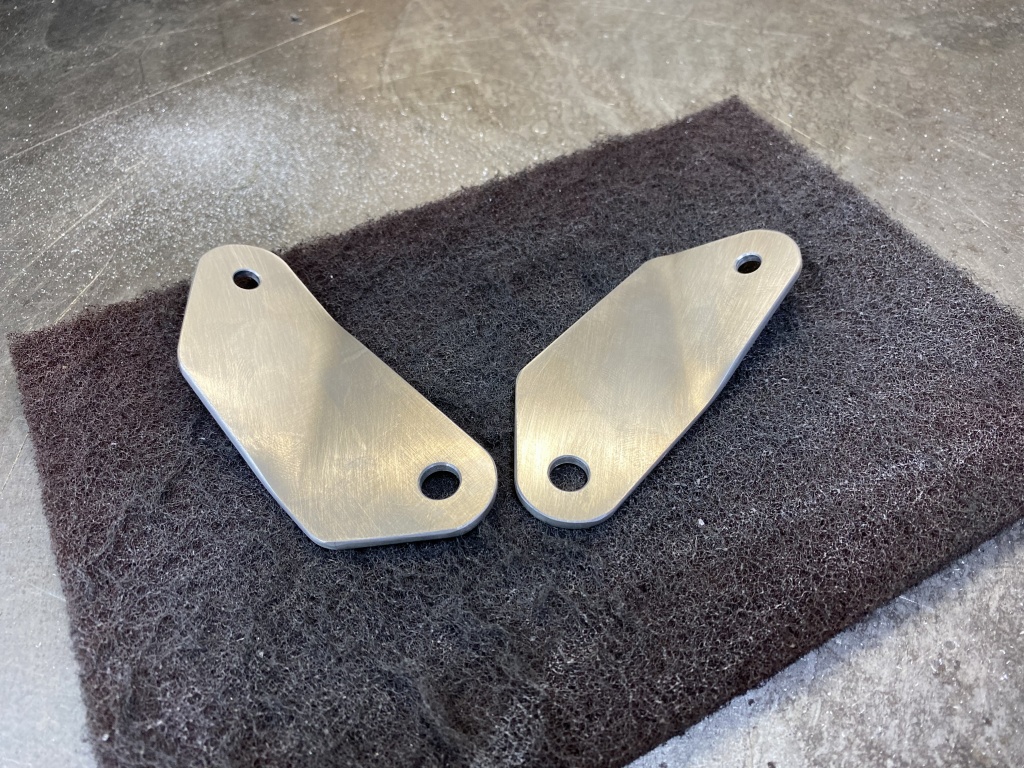

3ミリのジュラルミン板でステーを製作します。

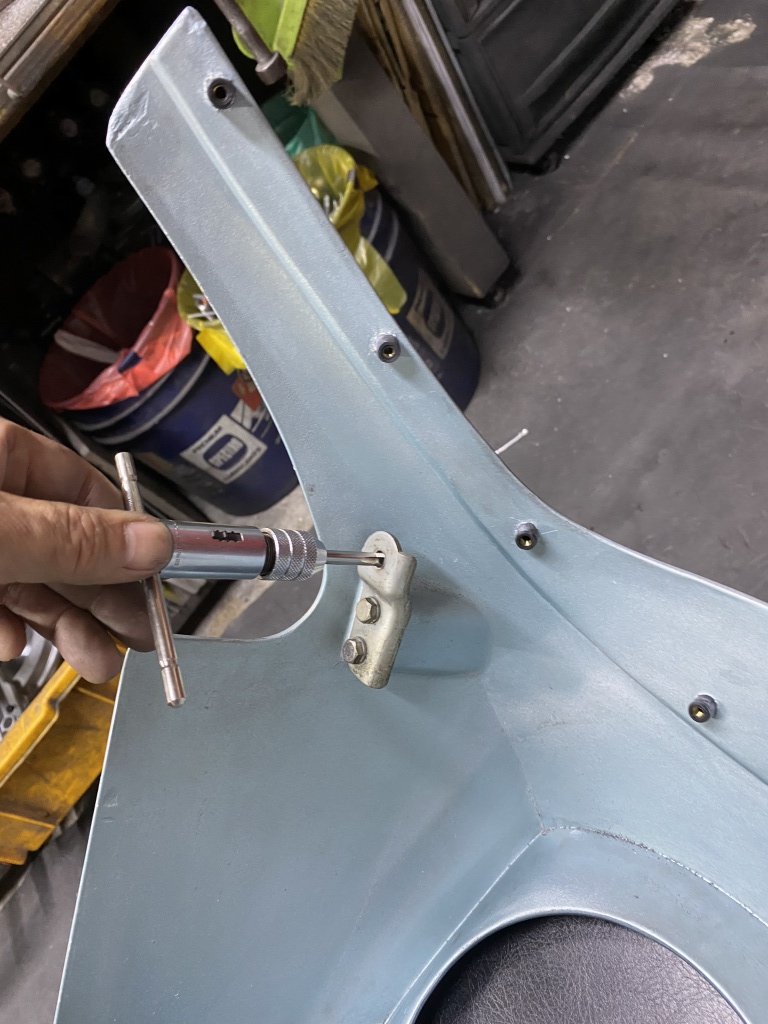

純正カウルステーのネジは、傷んでいたのでタップを立てます。

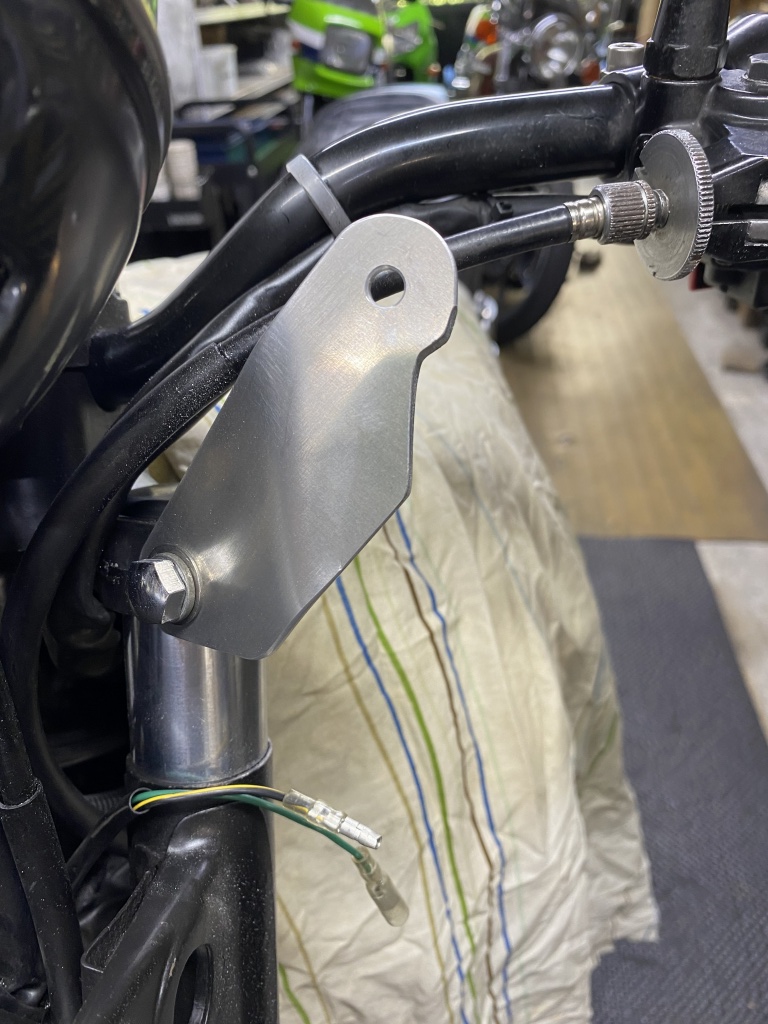

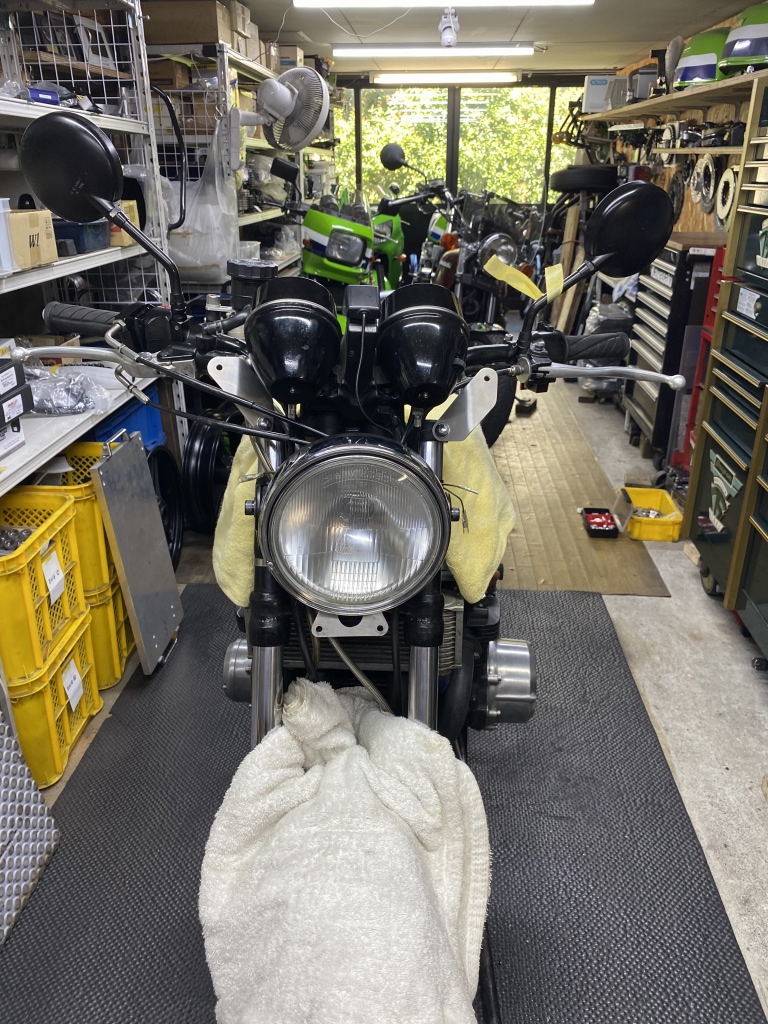

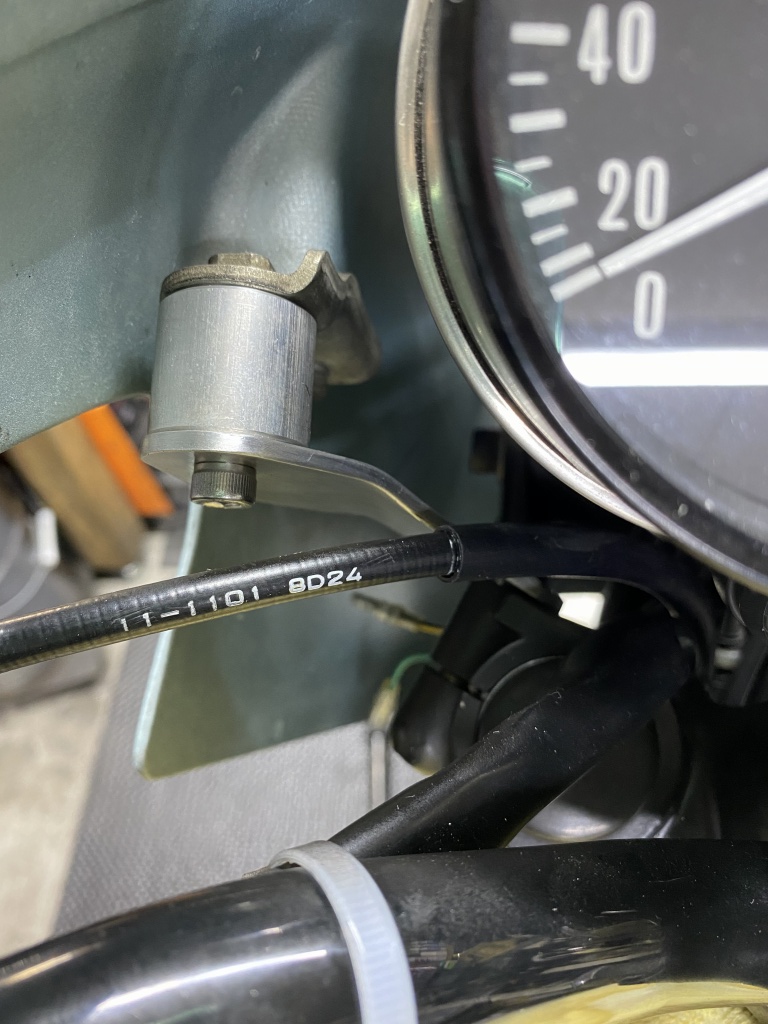

製作したステーを取り付けます。

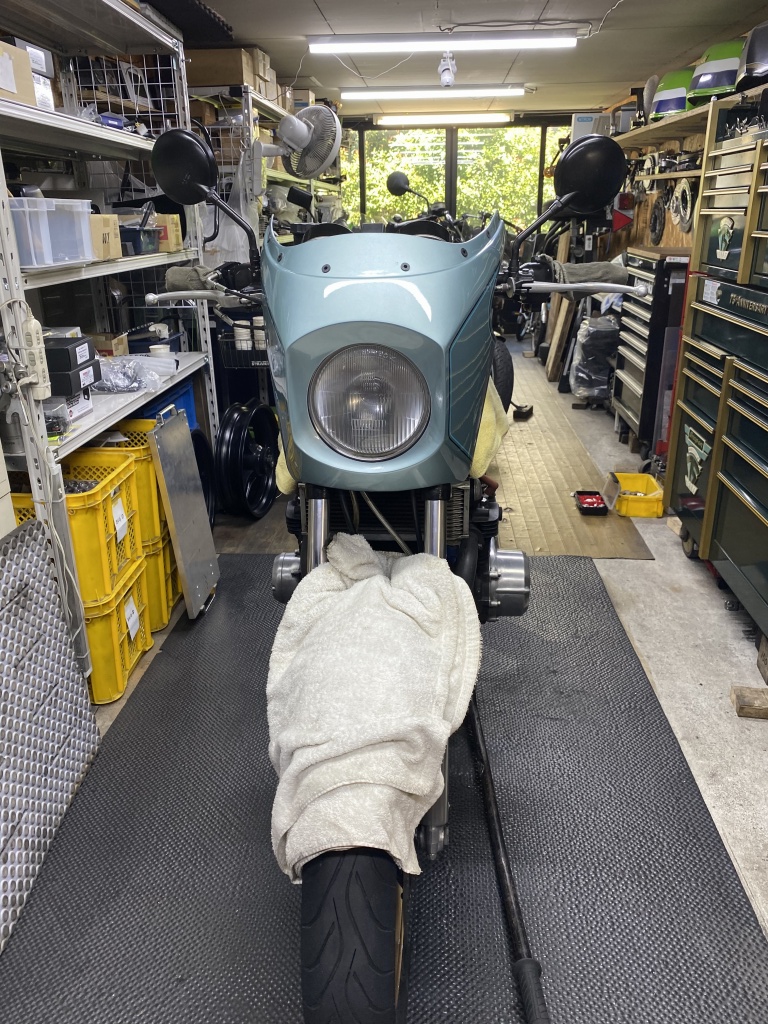

カウルを仮組します。
カウルの傾きを見ながら、スペーサーの長さを決めて調整します。

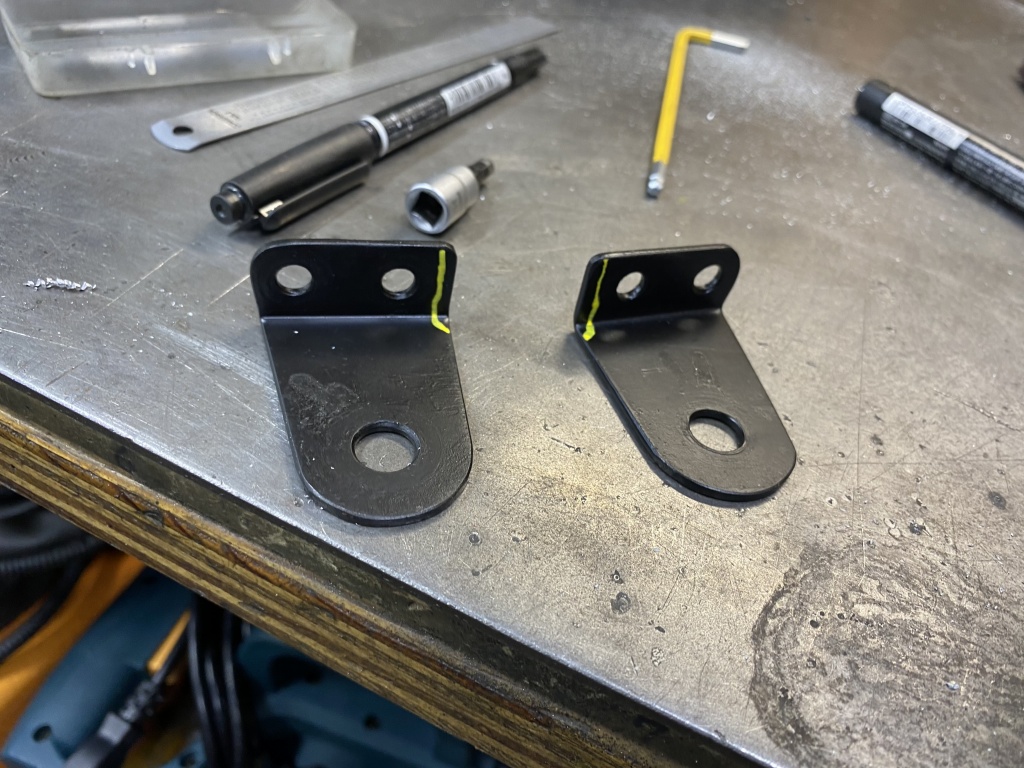

ウインカーステーは純正のカウルステーとの干渉部を削って逃がします。

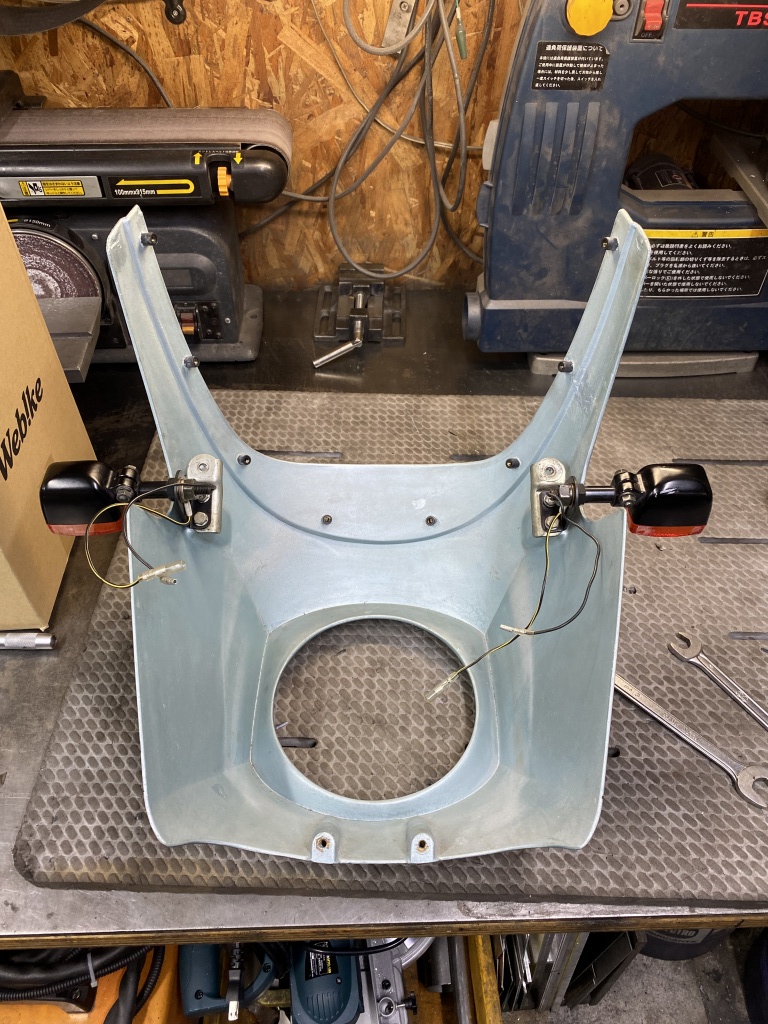

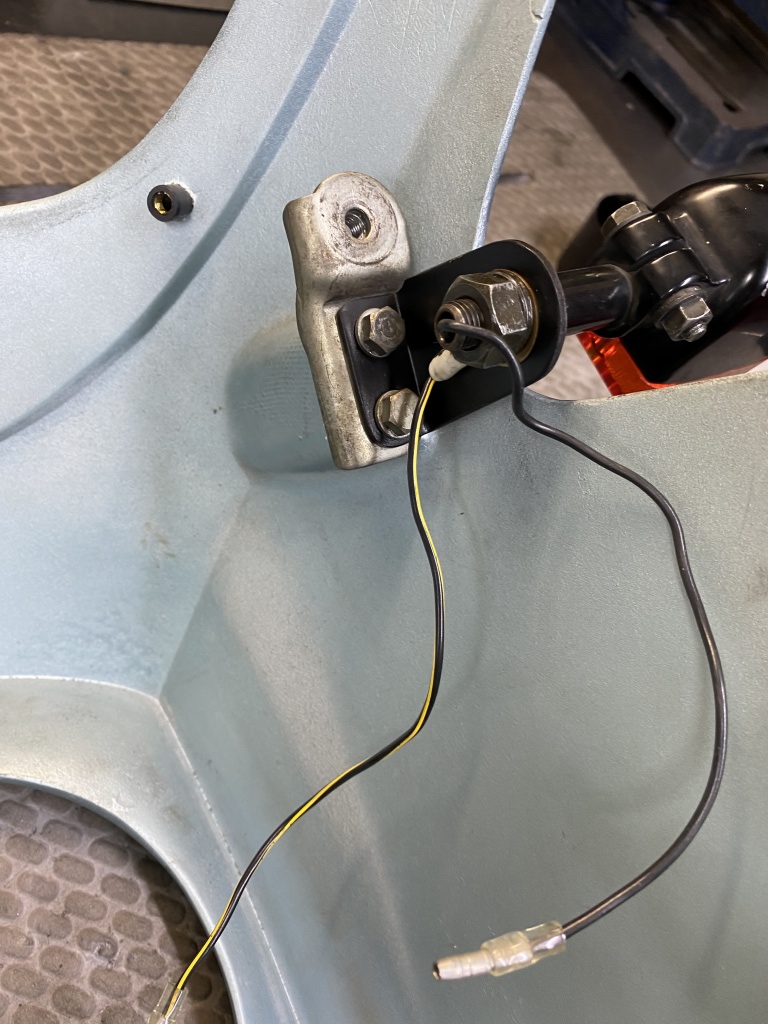

ウインカーは予めカウル側に取り付く形に。
ウインカーネジとの干渉があったので逃げを作ります。

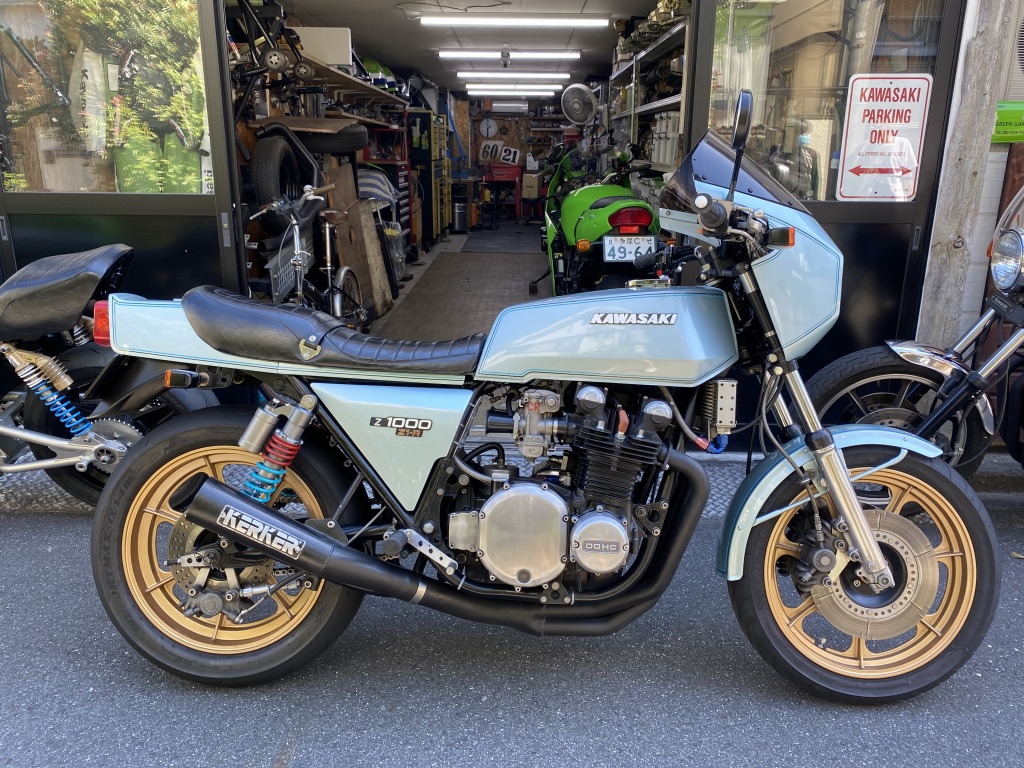

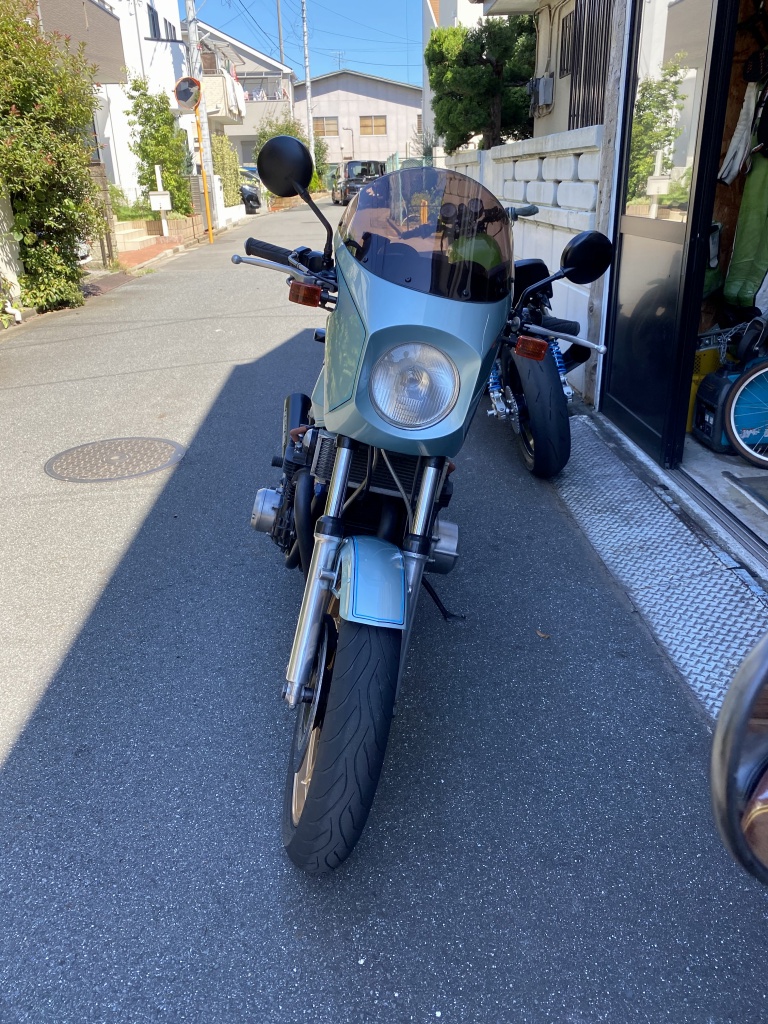

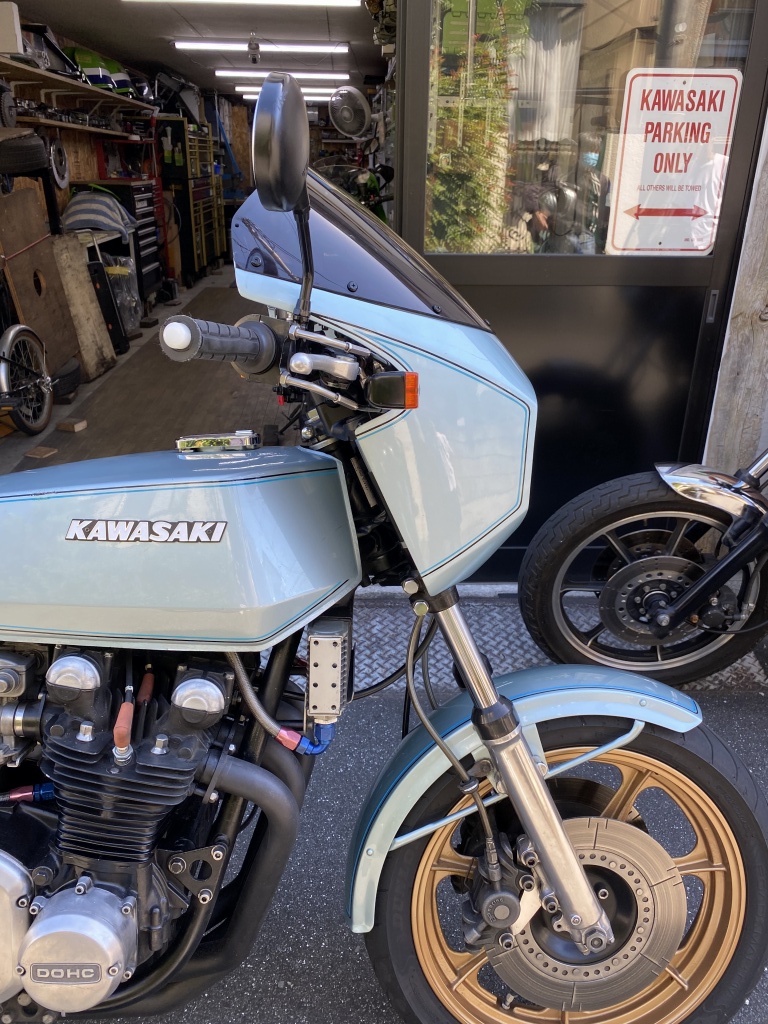

フロントカウル取付完了です。
取り付け位置は前回と同じ。
カウルとフロントフォークが平行になるのがキモです。
