Z1000J1 I.S様 リヤキャリパーサポート取り付け



外注していたリヤアクスル周りのカラーとサポートの穴開け加工ができたので組付けます。



既存のパッドは段付き摩耗しているので修正します。

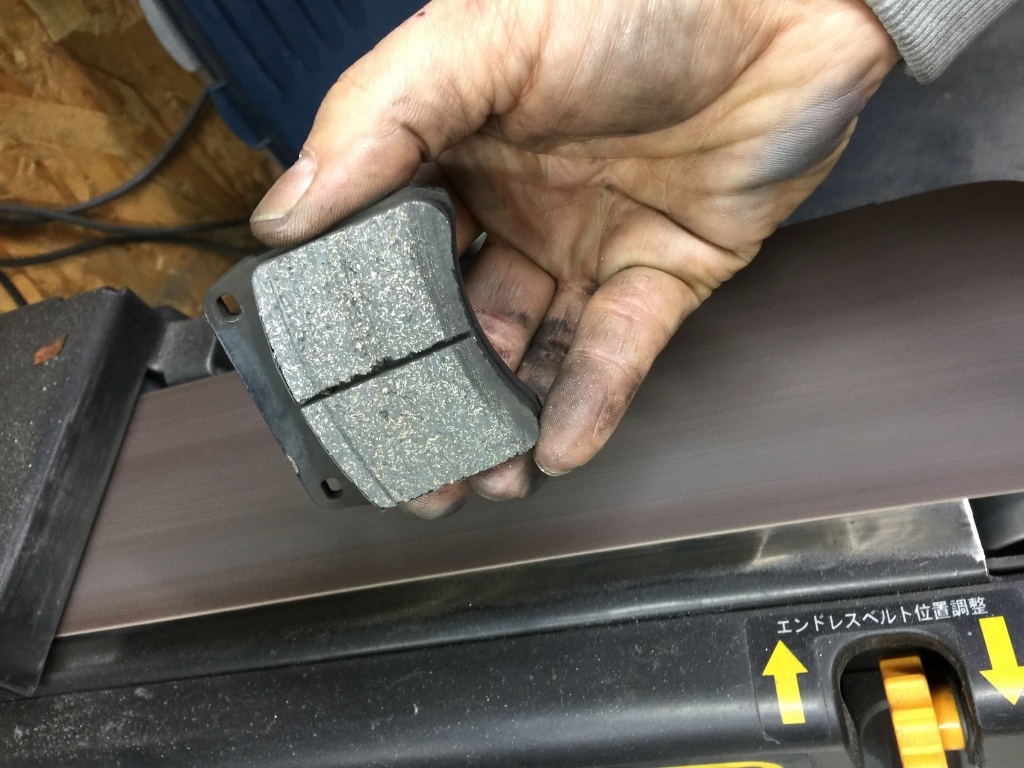

ベルトサンダーでパッドを平面に修正します。

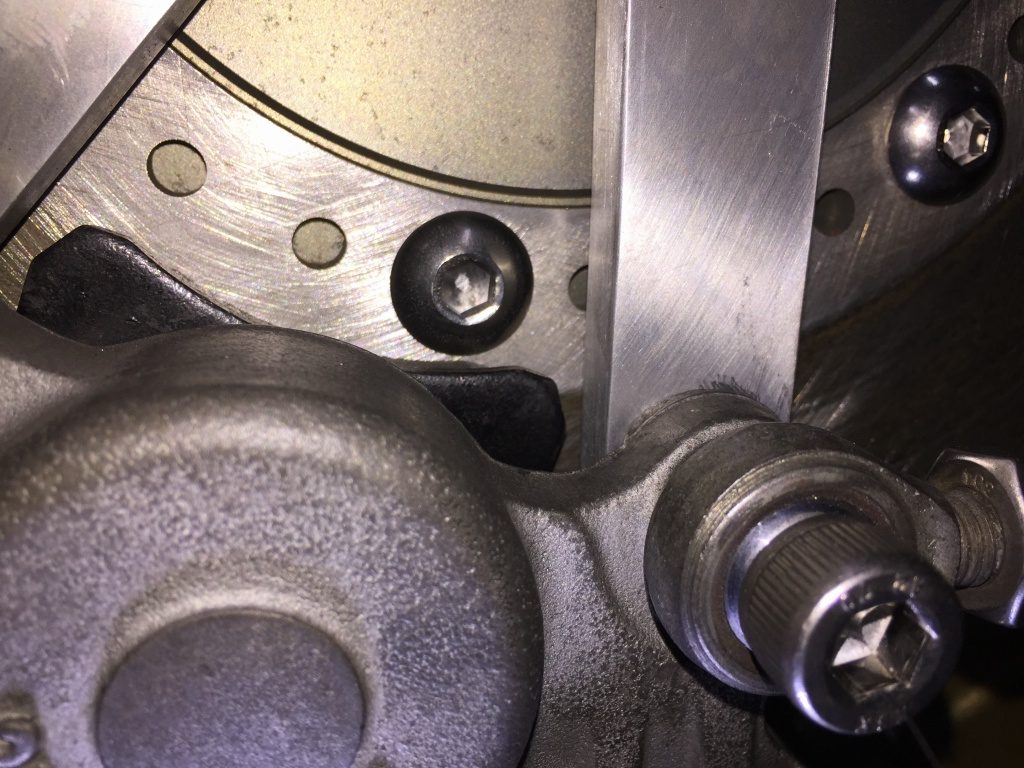

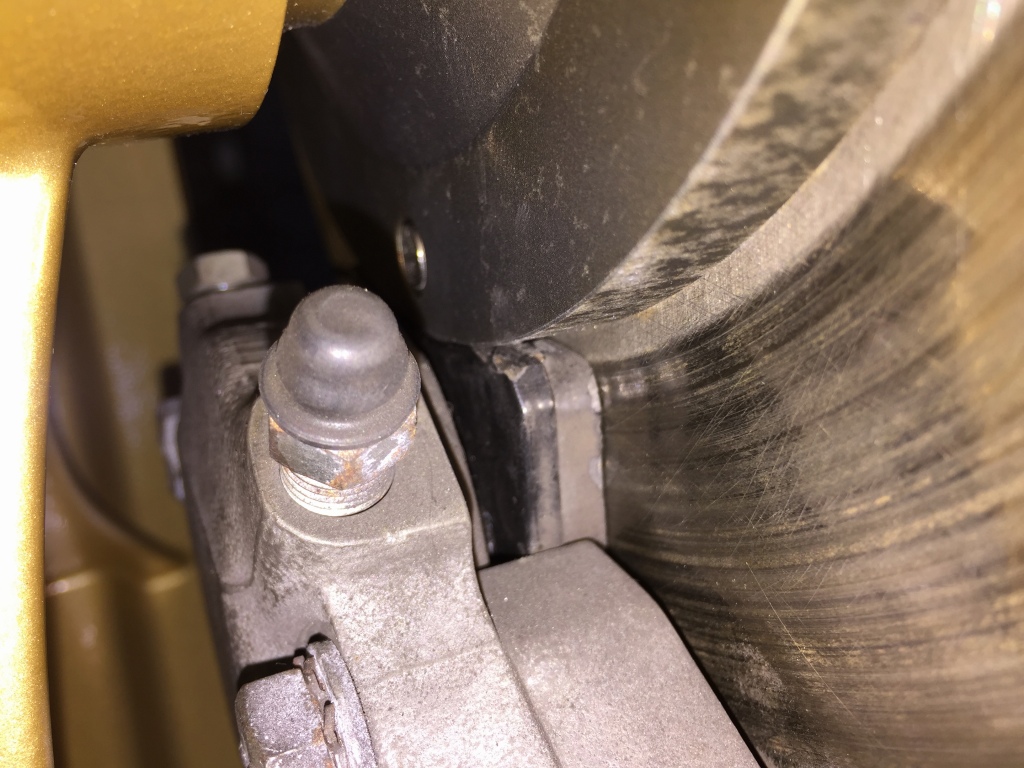

キャリパーを組み付けて更に確認。パッドの内径部分がインナーローターに干渉するようです。

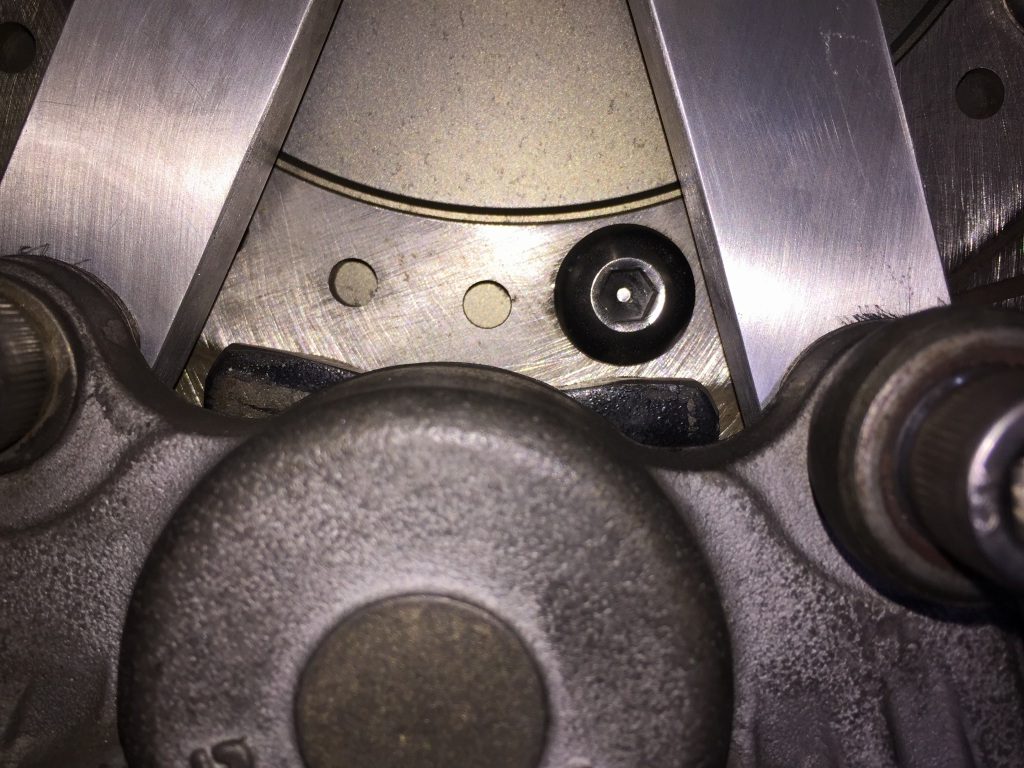

外側も、パッドが摩耗するとローター取り付けボルトとパッドの裏板が干渉しそうです。

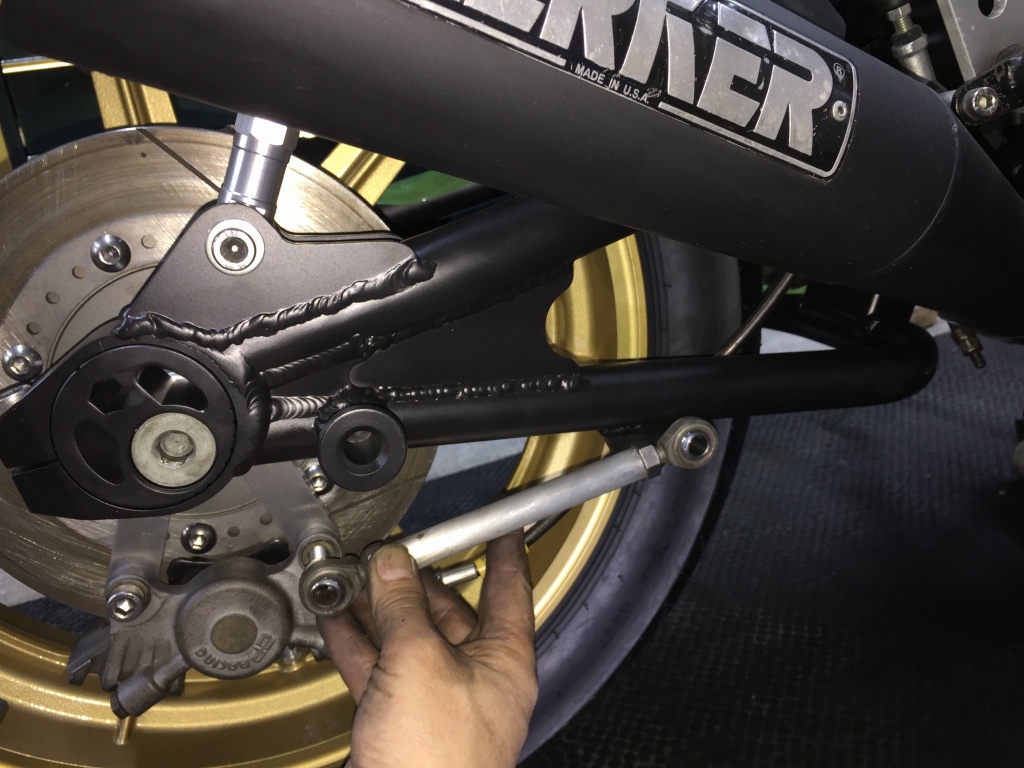

トルクロッドも少し短縮した方がバランスが良さそうです。

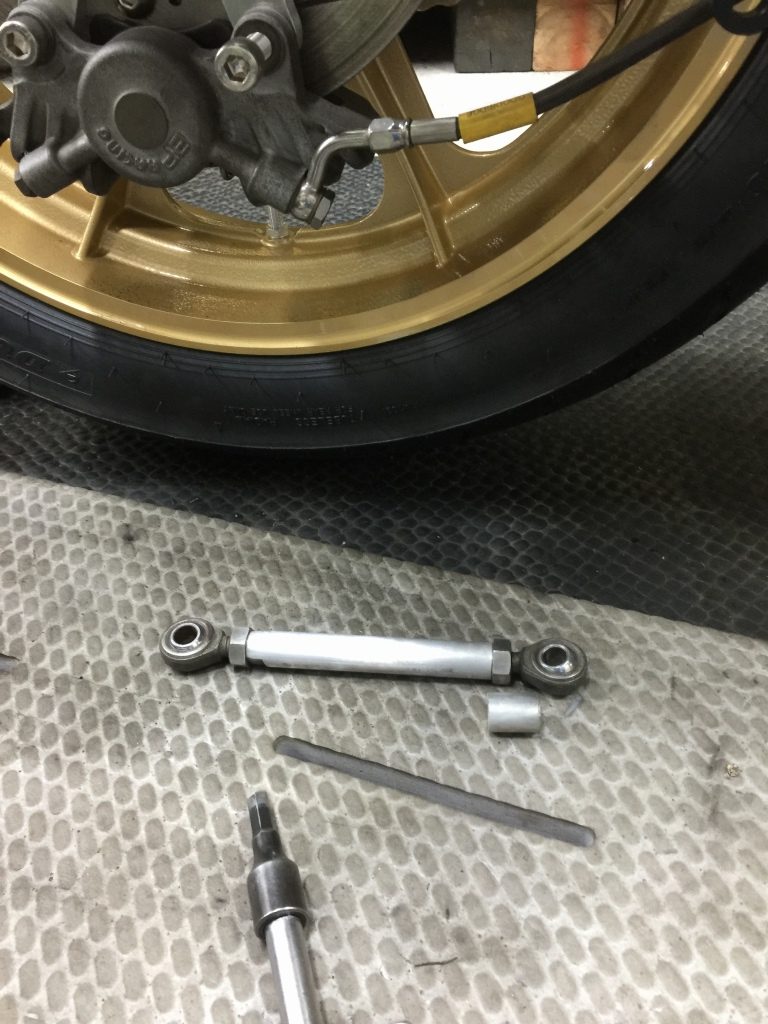

トルクロッドは、2センチほど短縮してネジ切りし直します。

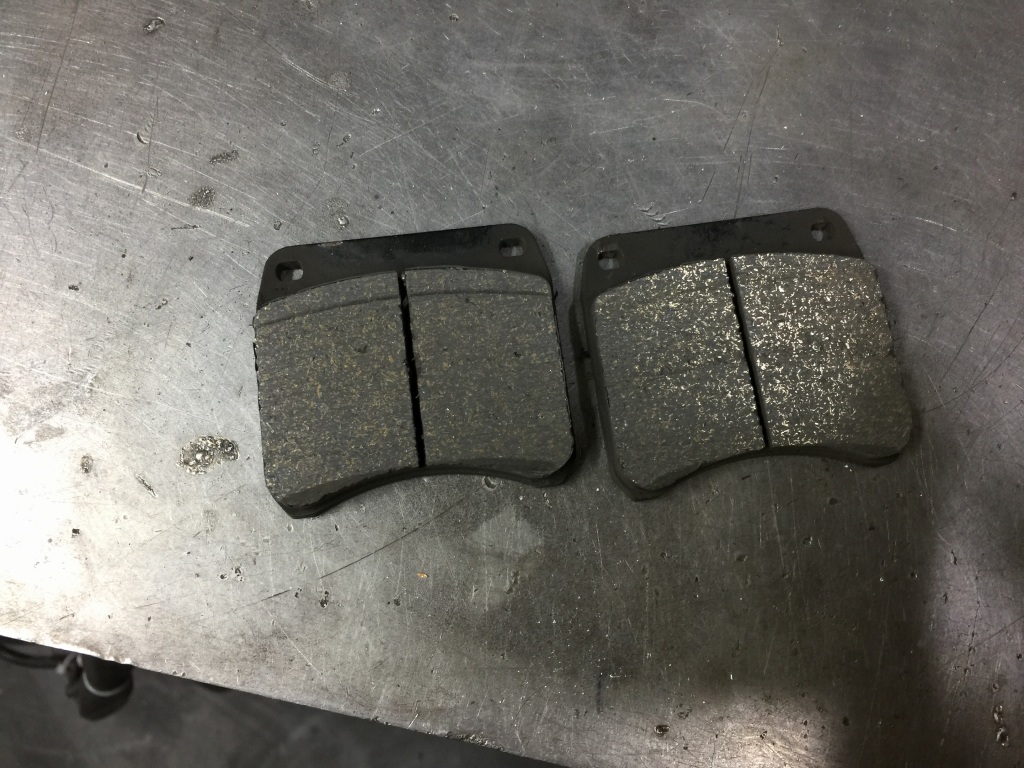

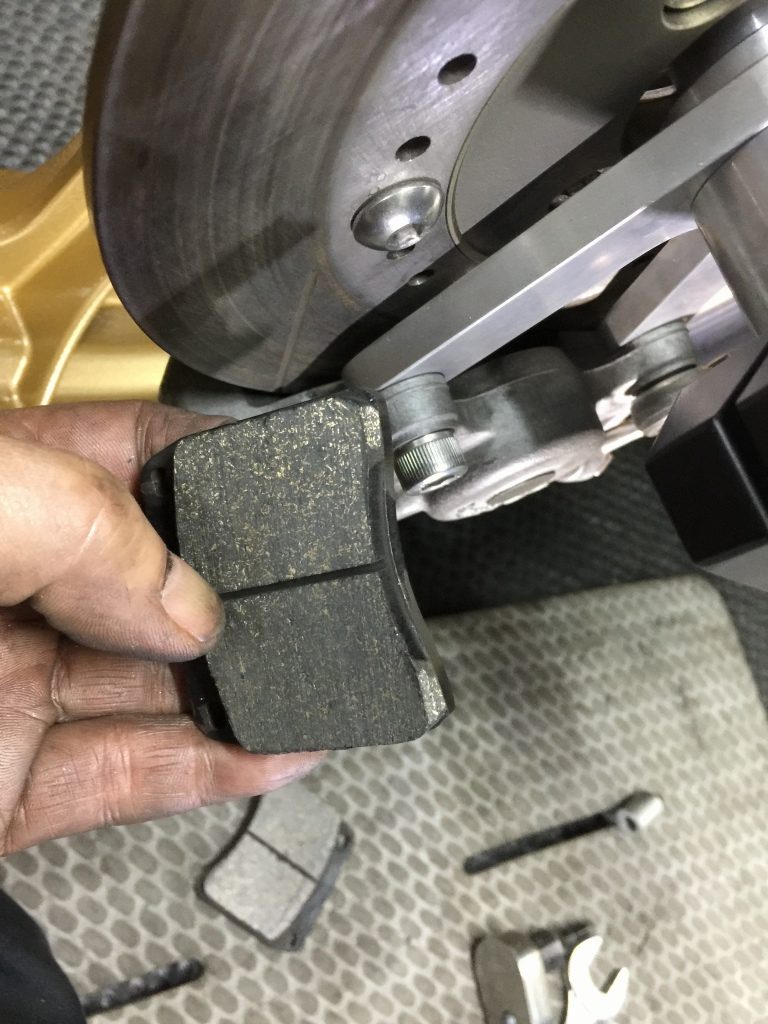

パッドは2枚とも、内径側を3ミリほど削って逃げを作ります。

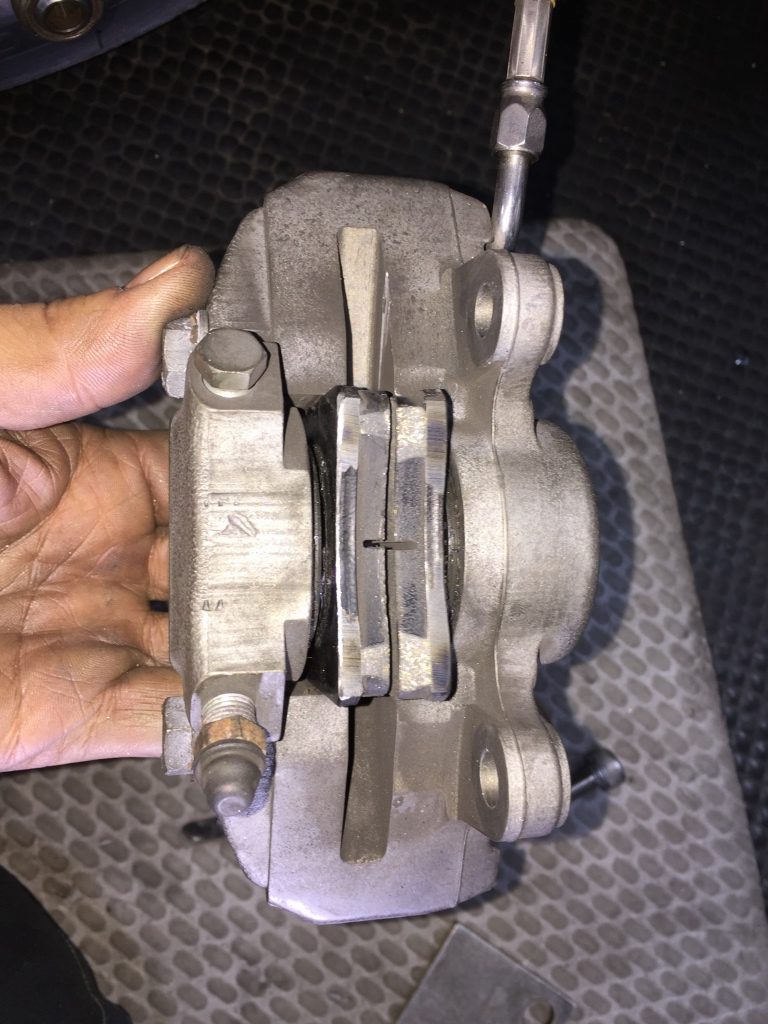

キャリパーに嵌めるとこんな感じです。今後のパッド交換の際は、この作業をお忘れ無く。



干渉対策、OKです。



リヤのブレーキフルードも交換します。

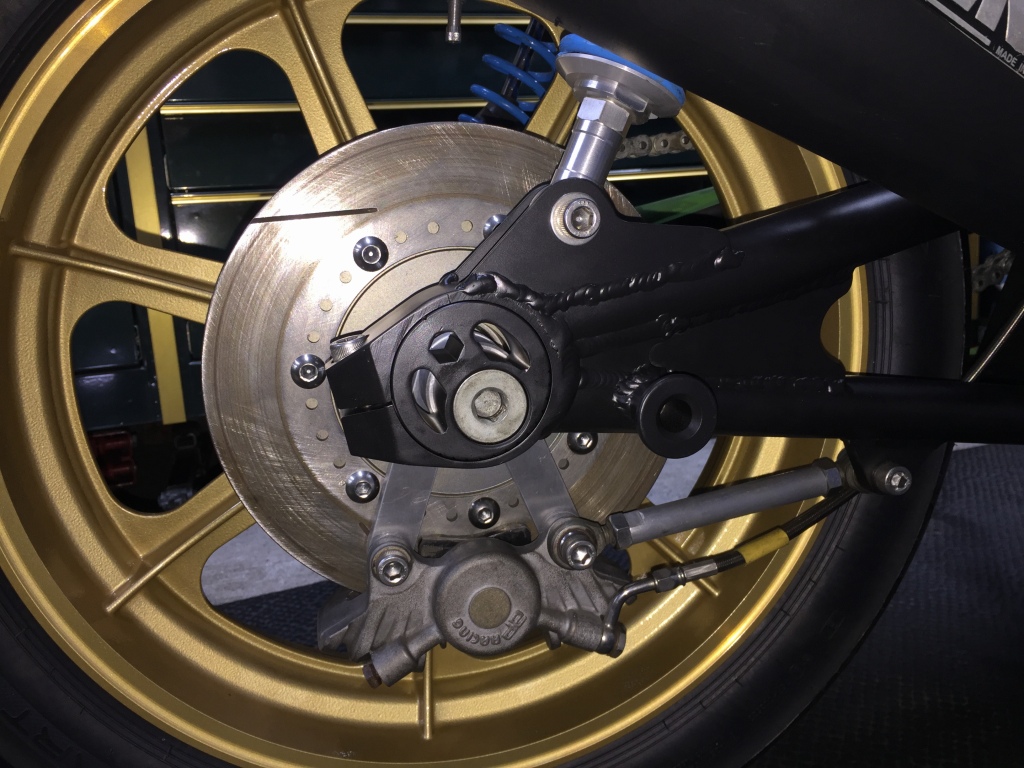

これでリヤブレーキも完成です。



残すは、ほぼリペイント中の外装のみ。

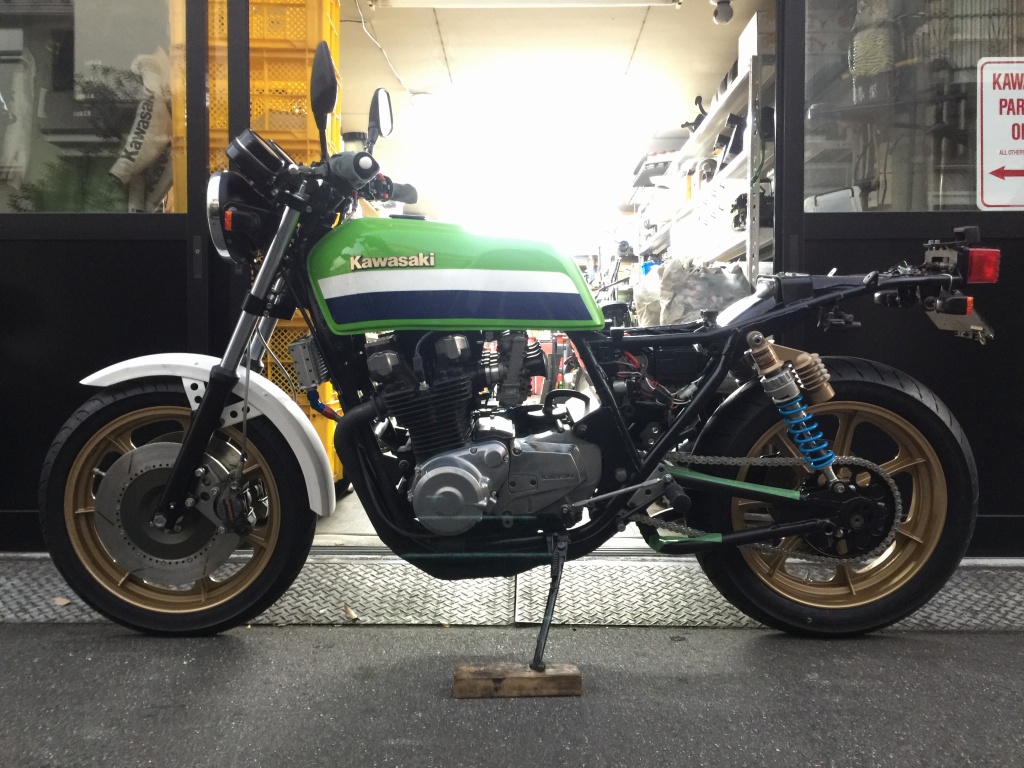

完成形をイメージし易い用に、チェック用のR1タンクを載せてみました。

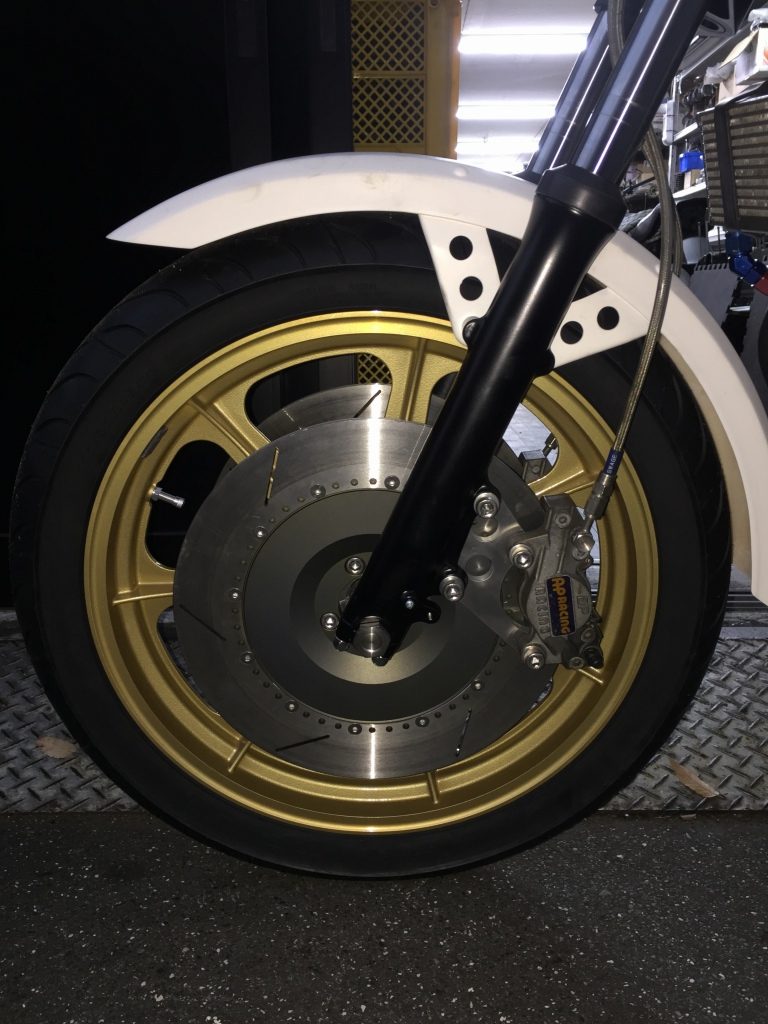

スピードセンサーはアウトプットシャフト側に移設したので、フロント左側もスッキリです。
