エンジン組み立ての続きです。
カムメタルが入荷したので交換します。

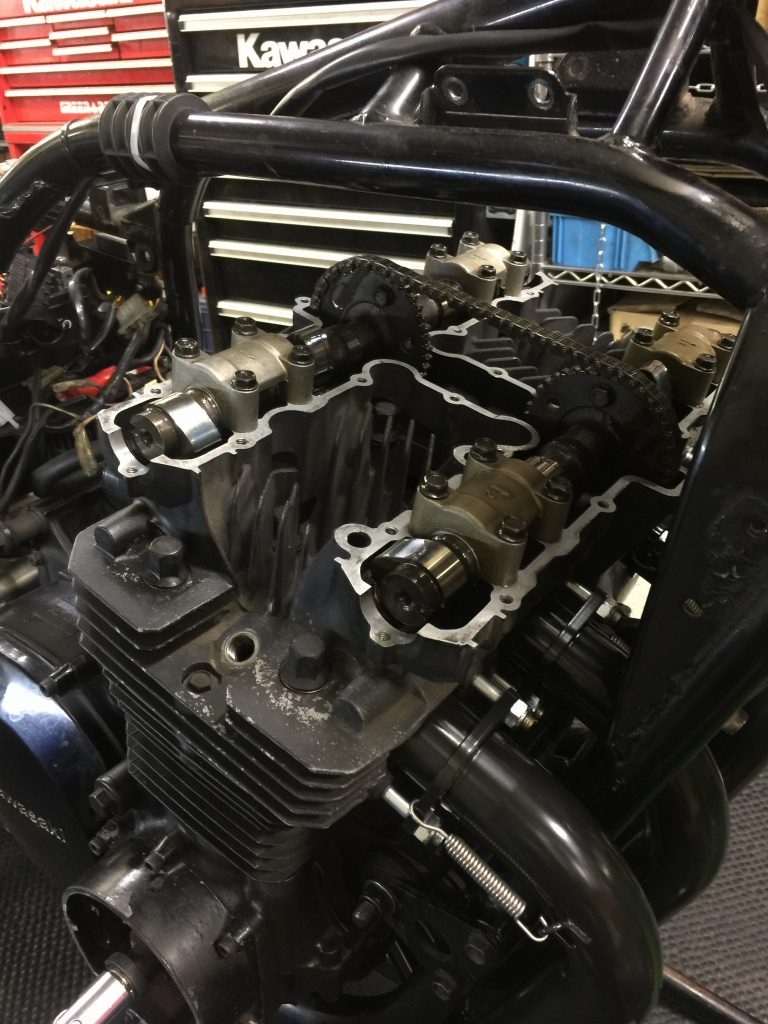

ノーマルカムを取り付けます。

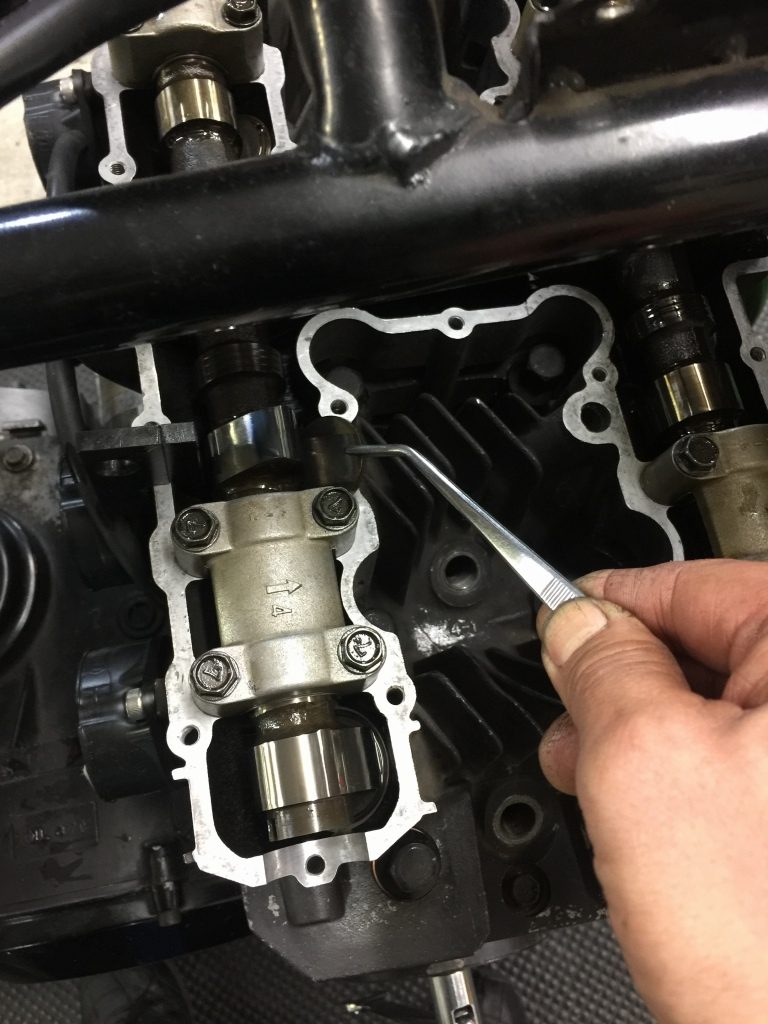

バルブクリアランスを調整します。
エンジン組み立て完了です。
オイルクーラーの取出しを加工します。
純正部品を加工するので、ダミーエンジンを使ってカットする角度を検討します。

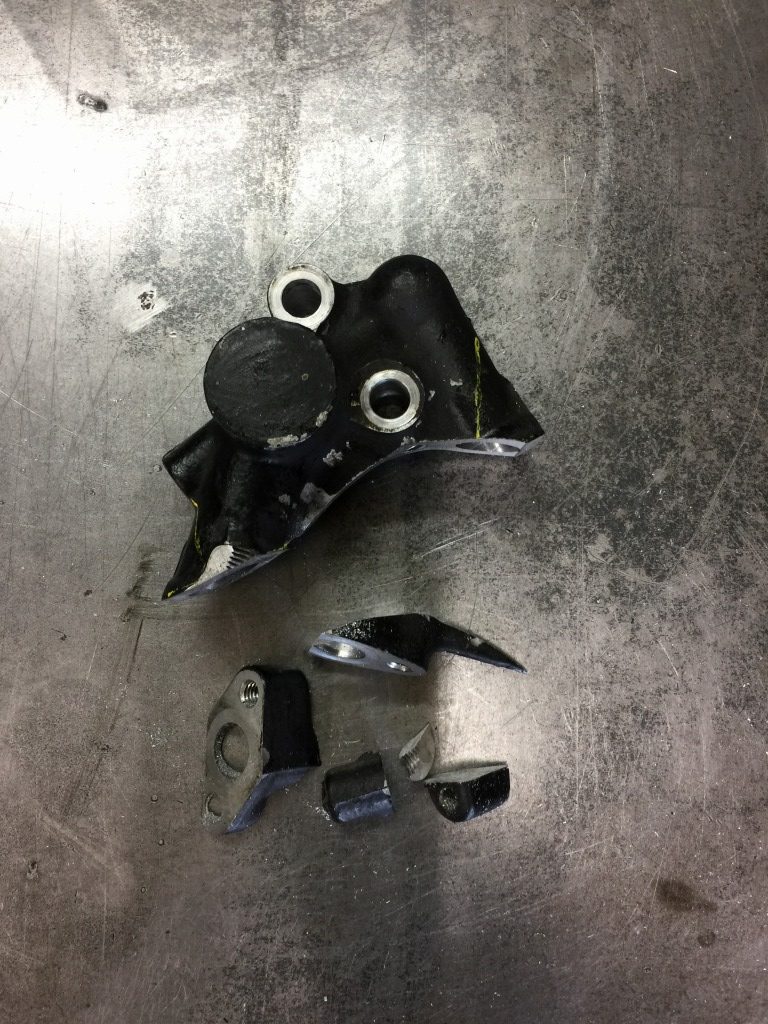

カット後はこちら。
溶接するので塗装を剥がし、ダミーエンジンにセットします。

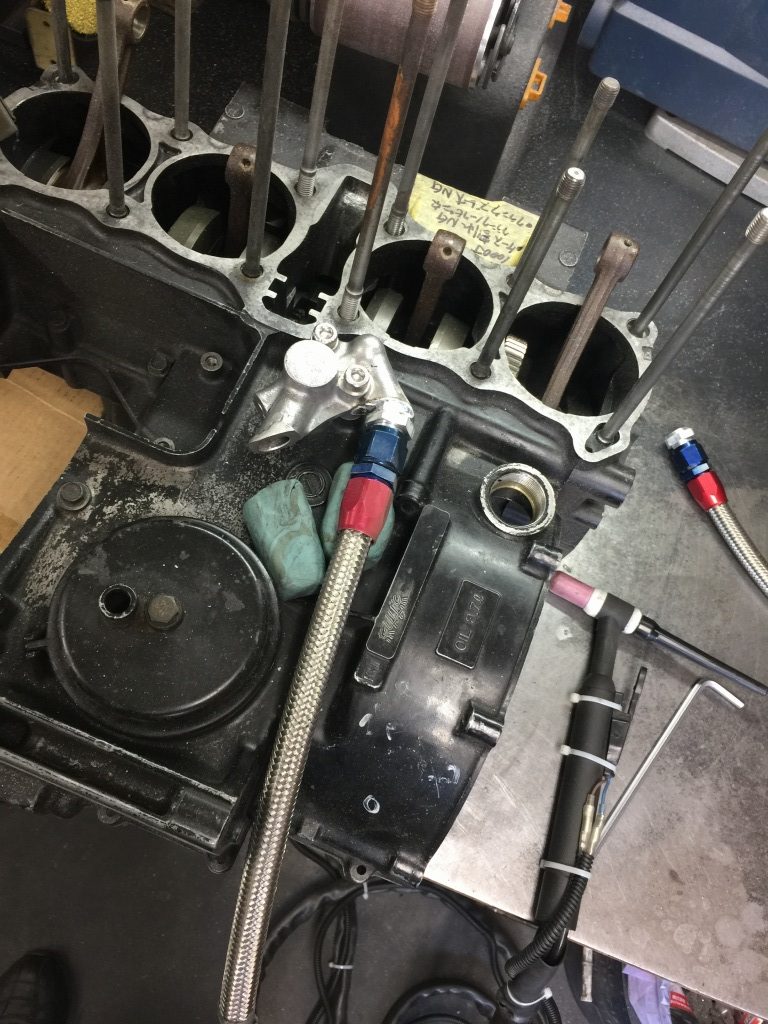

ダミーホースを使い、溶接フィッティングの角度を決めて仮付けします。

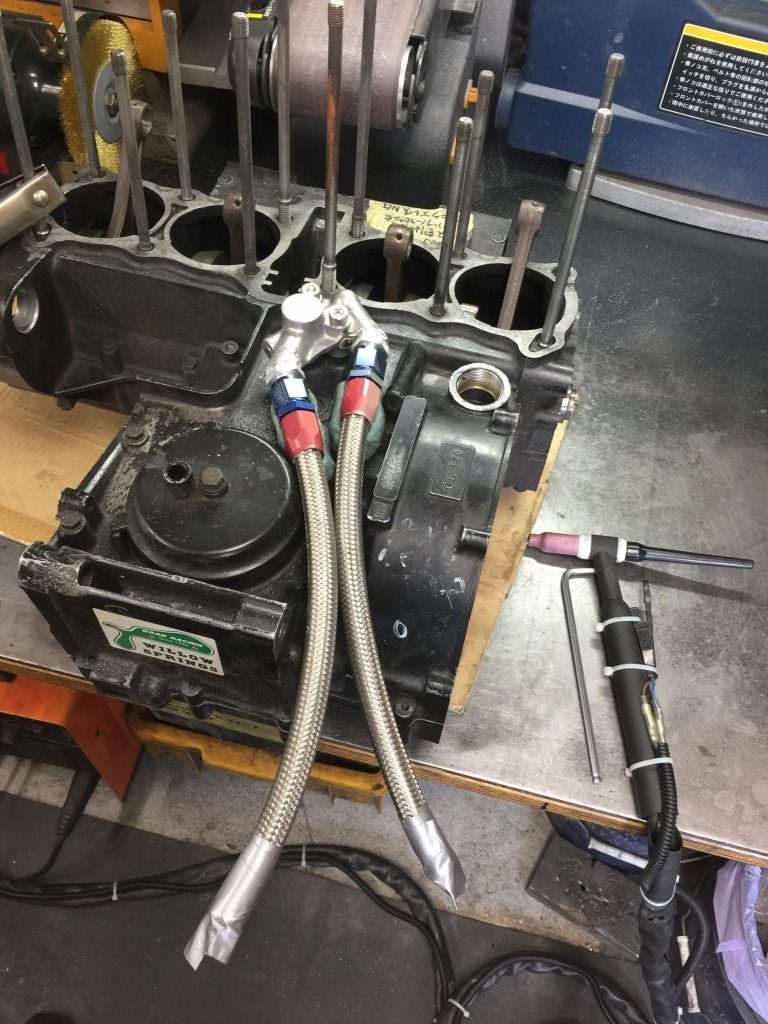

仮付けするとこんな感じ。

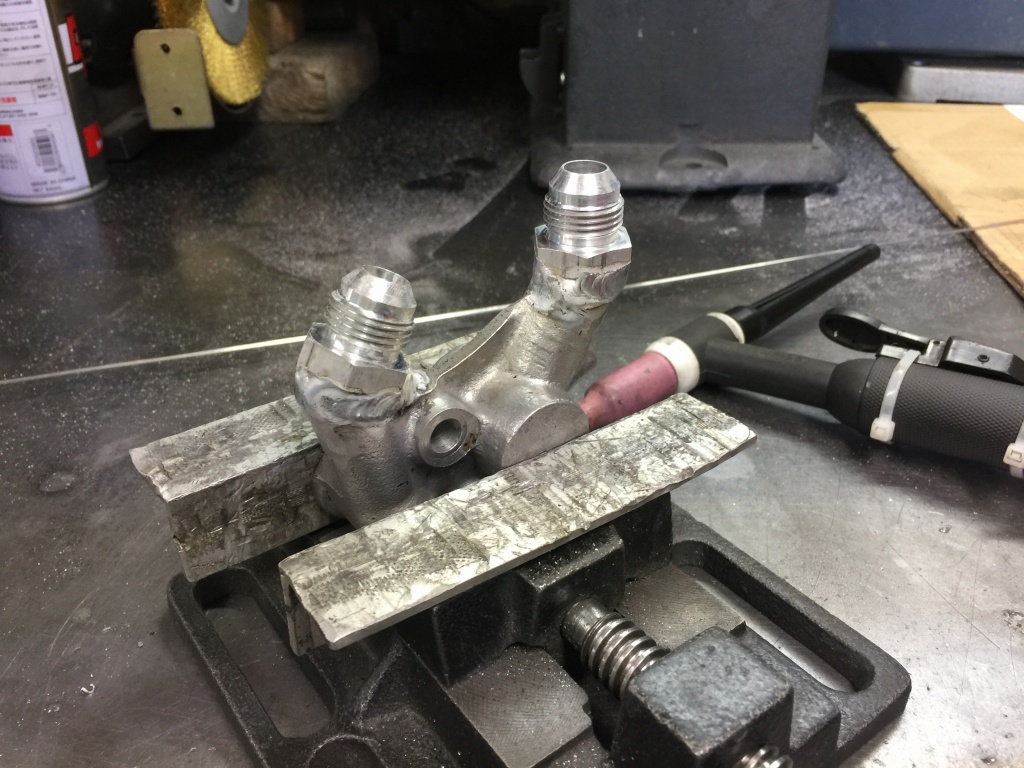

取外して全周溶接します。

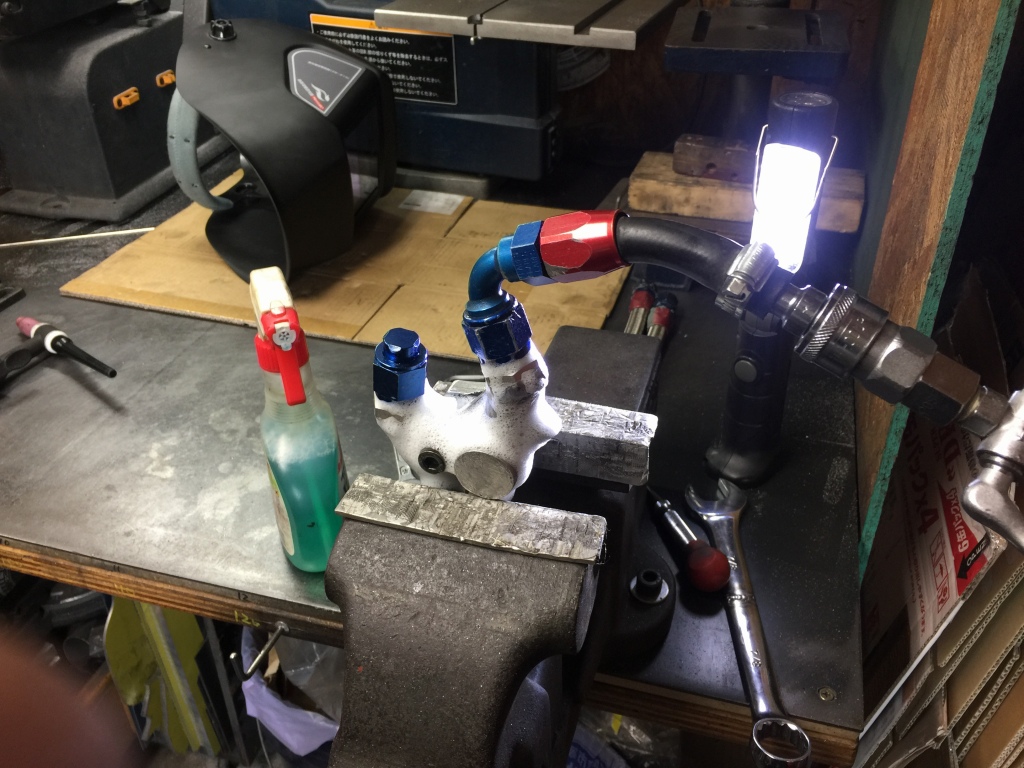

エア加圧して、漏れチェックします。

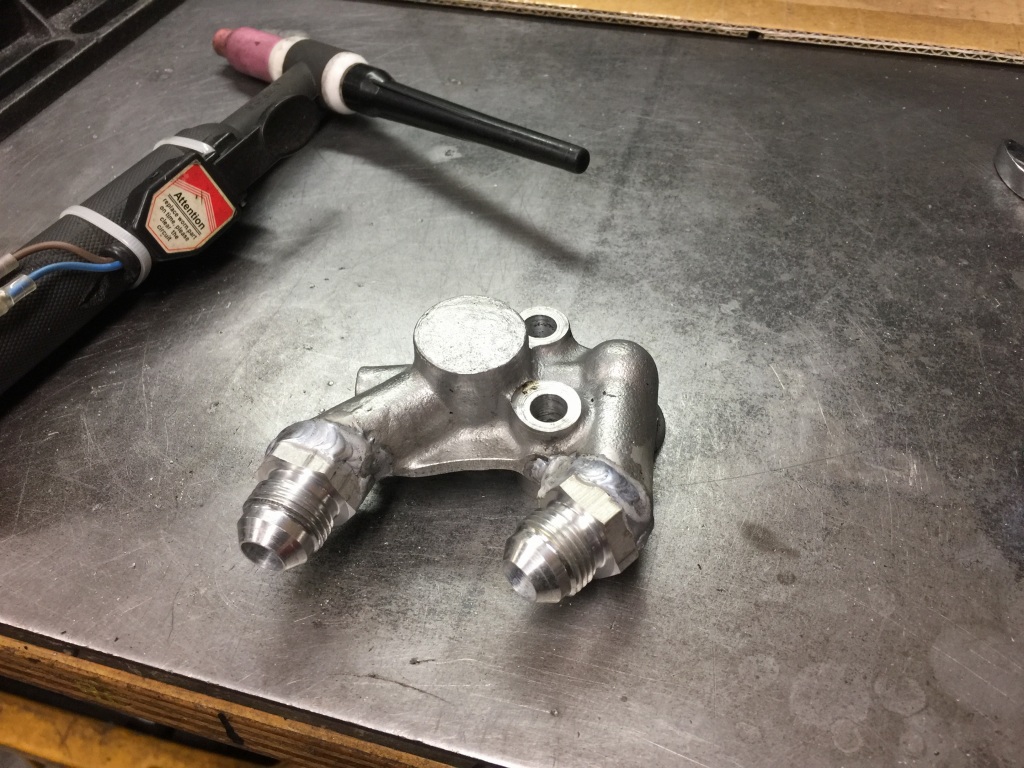

オイルの取出しの加工が終了しました。

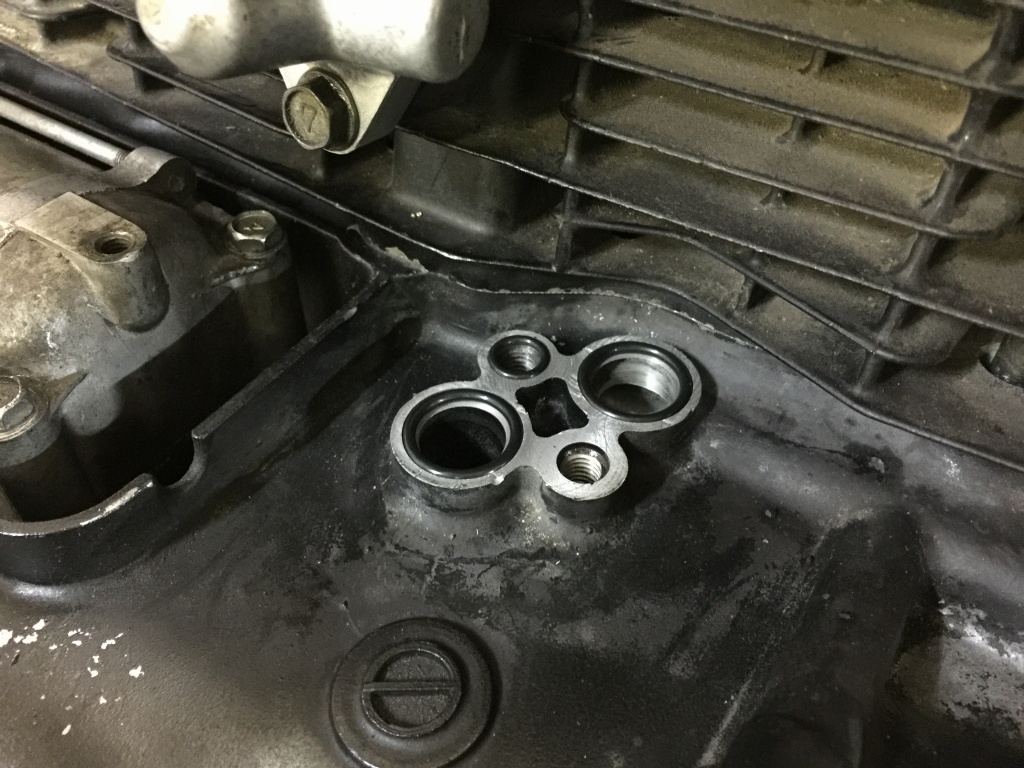

エンジン側にはOリングが3個入ります。
奥のボルト穴には油圧がかかるので、ボルト座面にもガスケットが入ります。

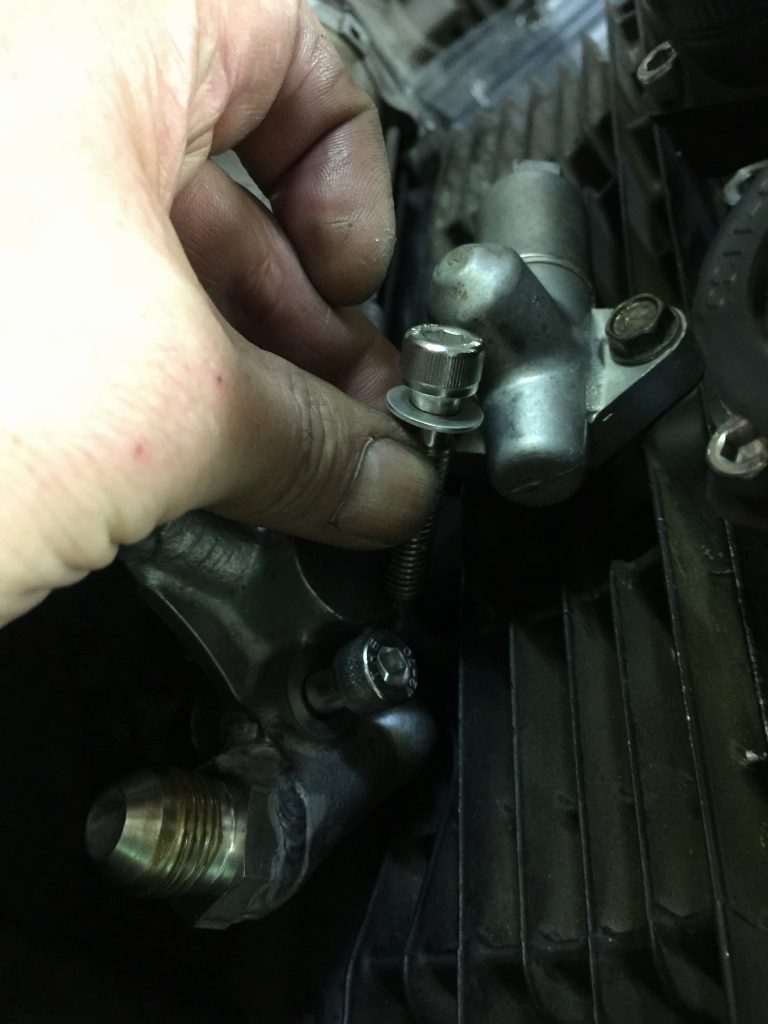

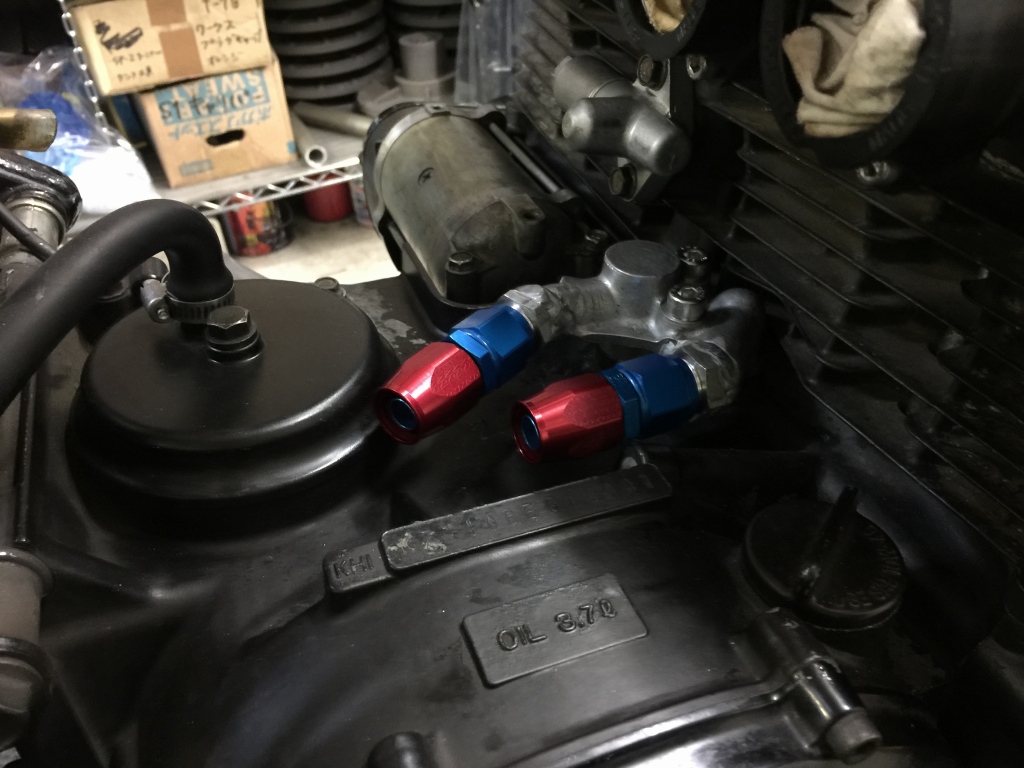

フィッティングを仮付けして、クリアランスを確認します。

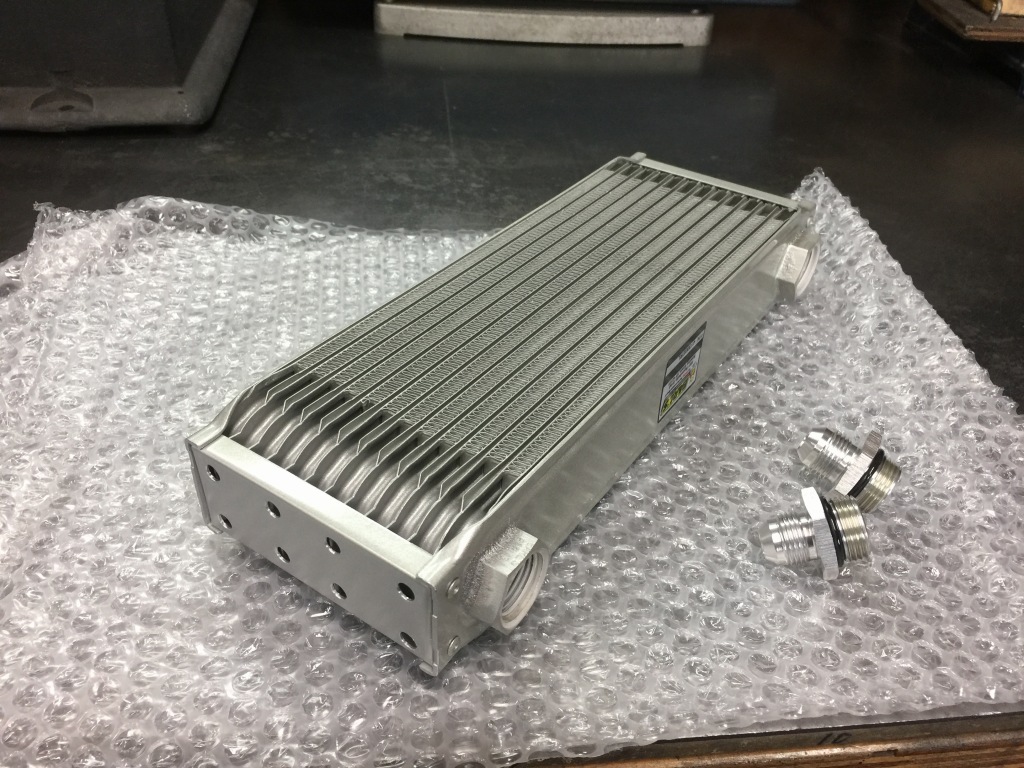

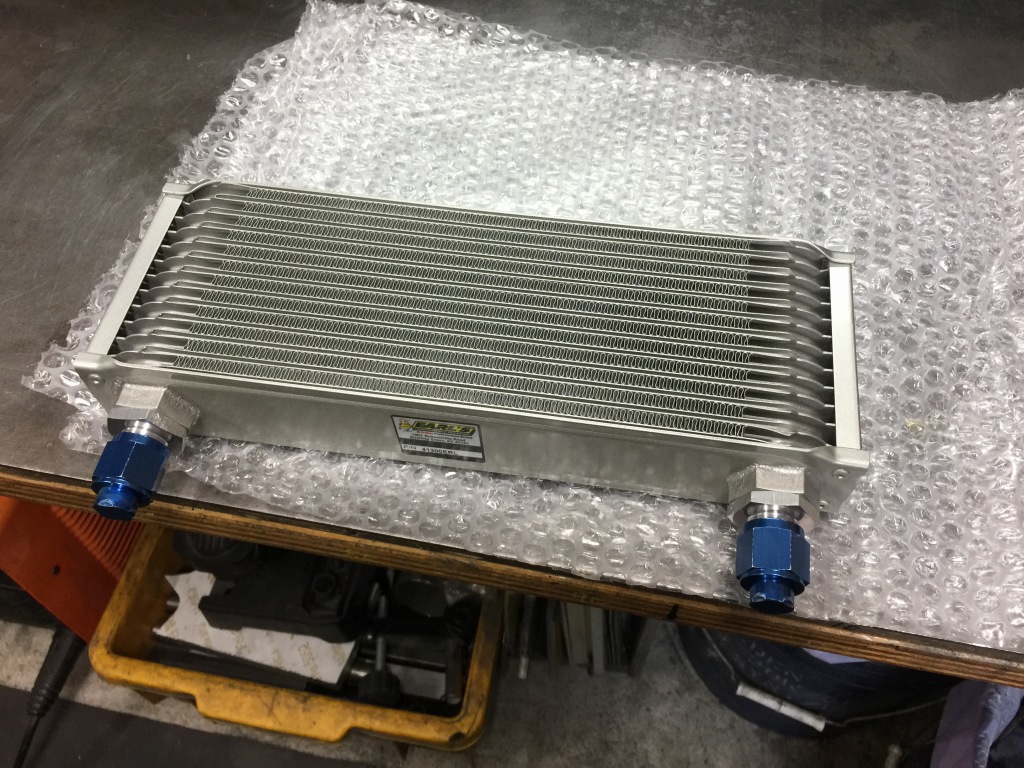

コアは既に耳カットとサイドの穴開けをして準備済みのアールズ製コアです。

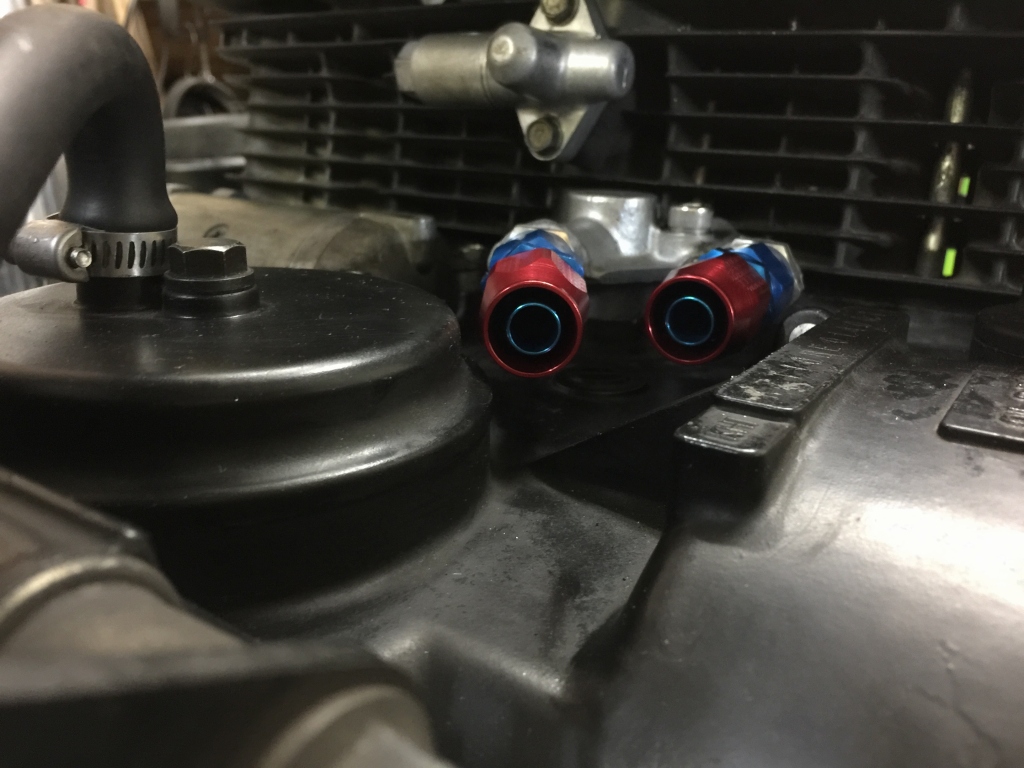

フィッティングアダプターを取り付けます。

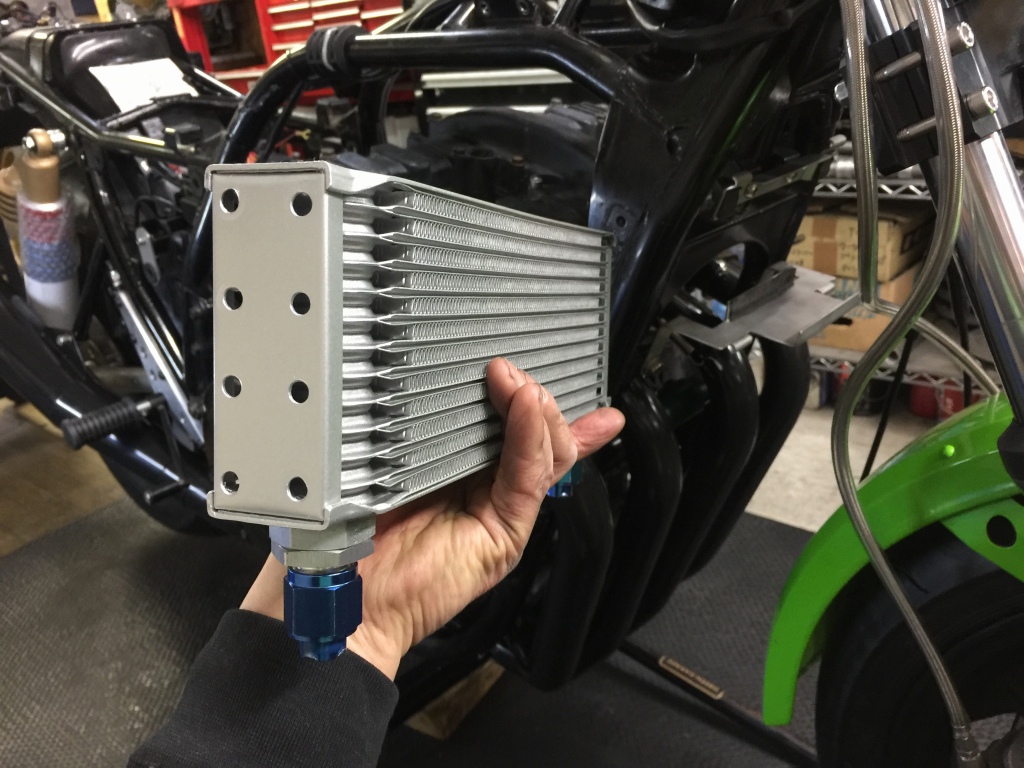

コアを取り付けます。
ブラケットはBLファクトリー製で、ロアブラケットがロングタイプの、寄り垂直に近い仕様です。

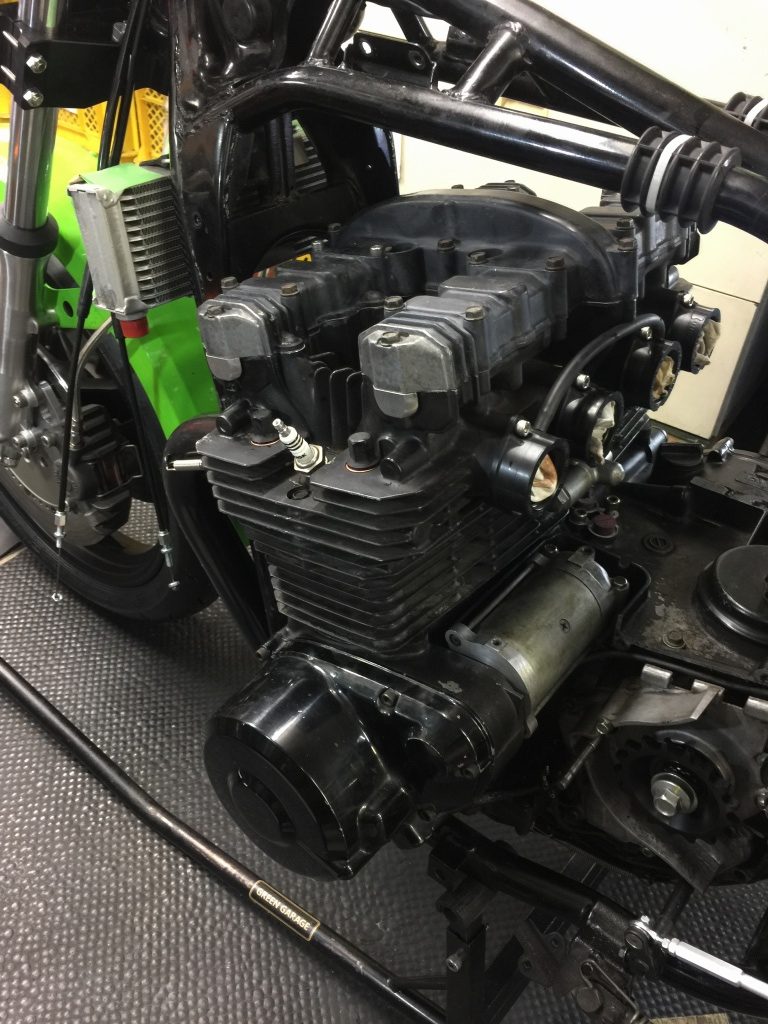

取り付けるとこんな感じです。

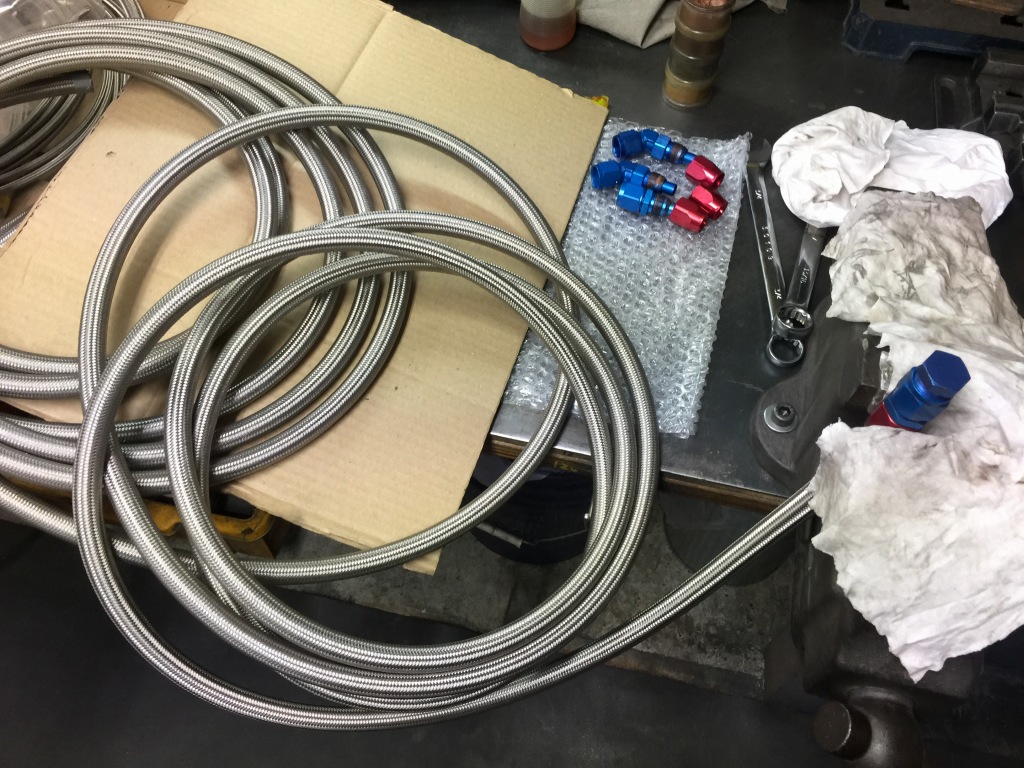

オイルクーラーホースを製作します。
先ずは片側だけフィッティングを取り付けます。

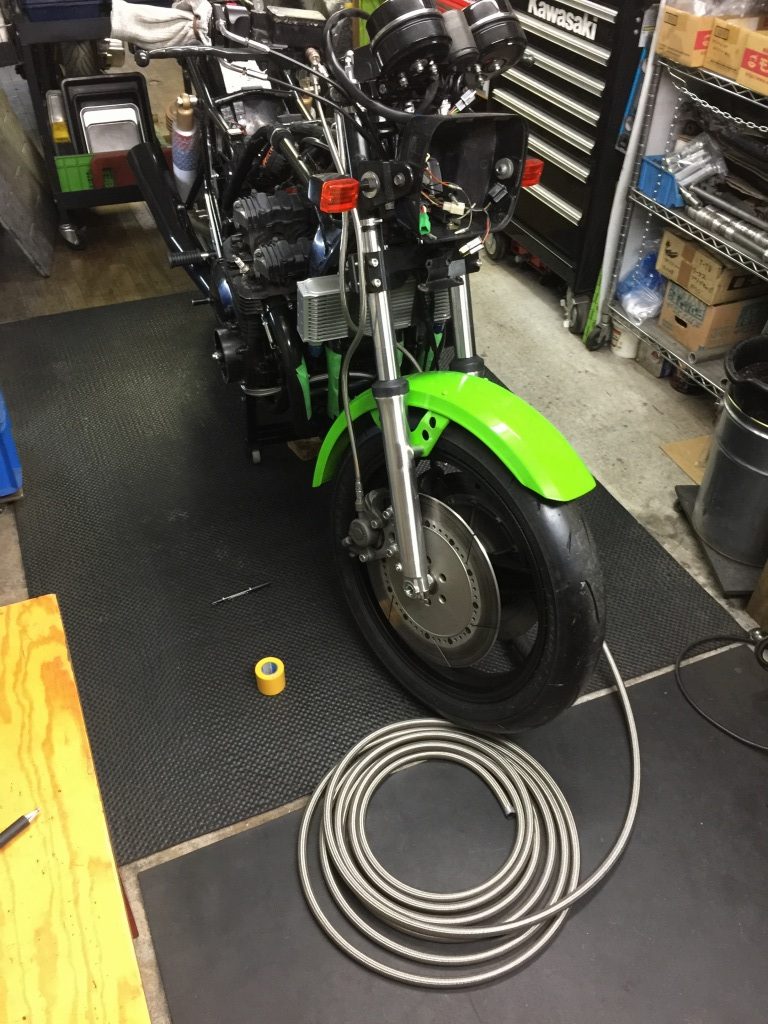

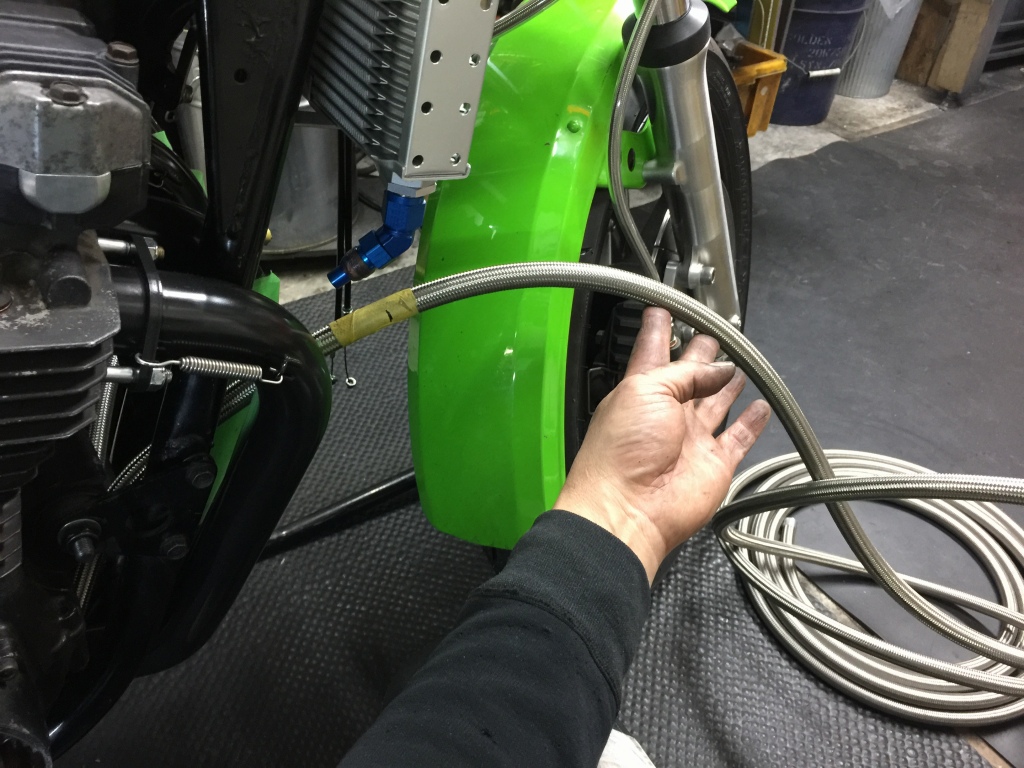

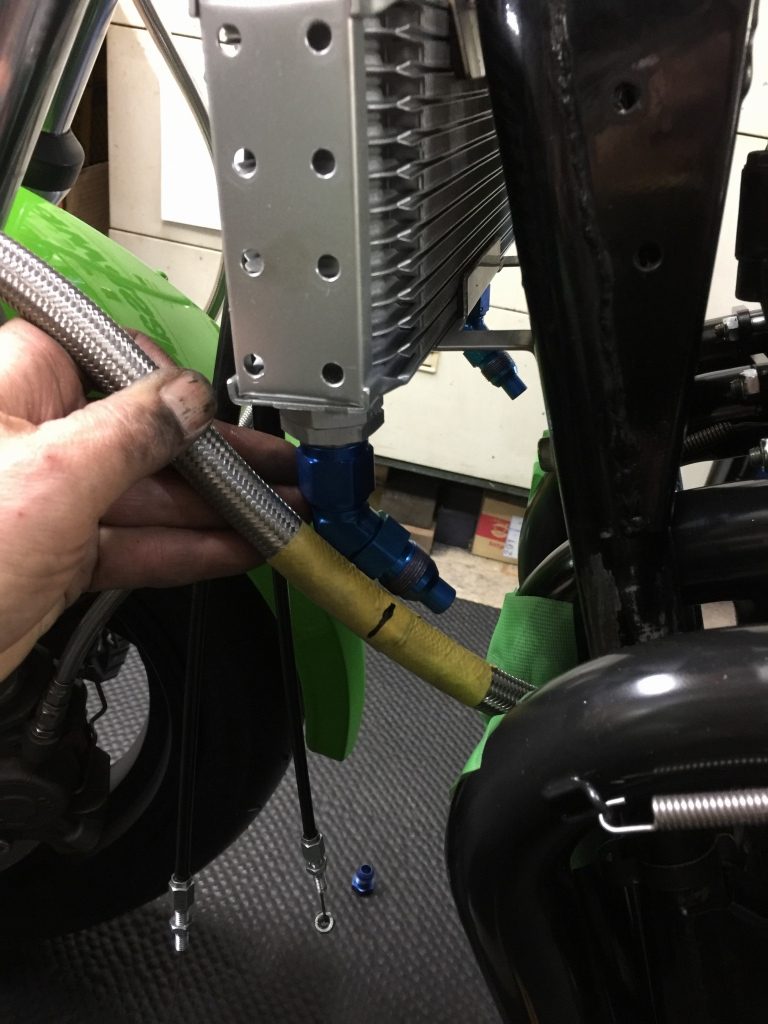

現車合わせでホースの長さを決めます。
長さを決めてカットします。
ホースを外して反対側のフィッティングを組み付けます。

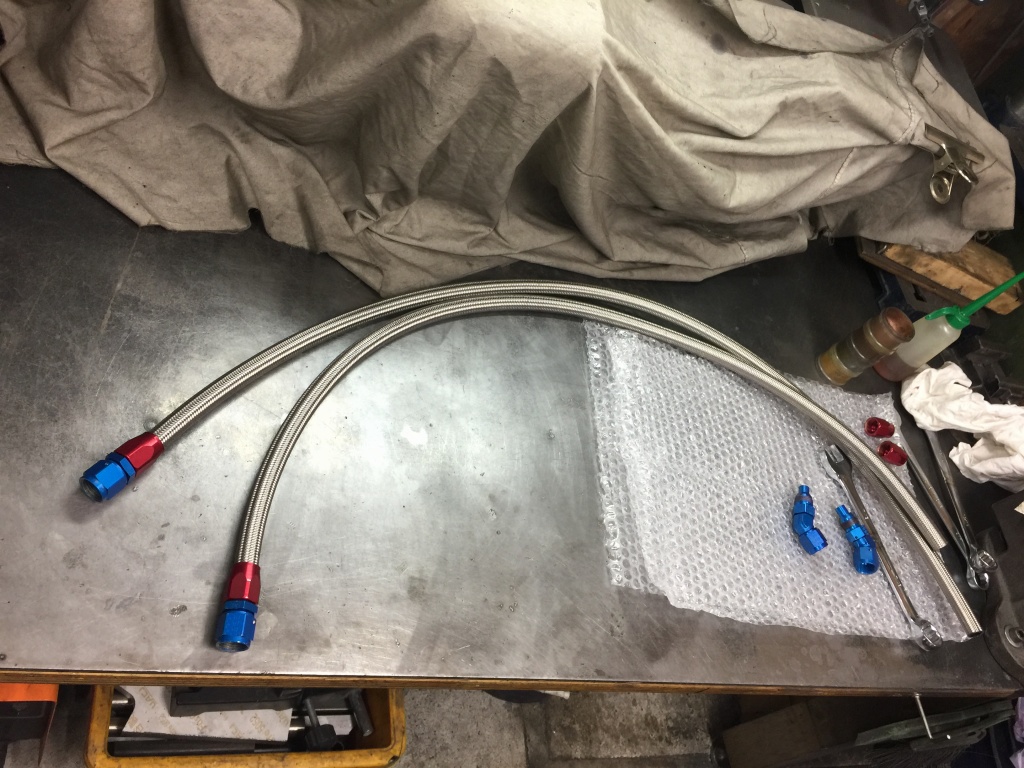

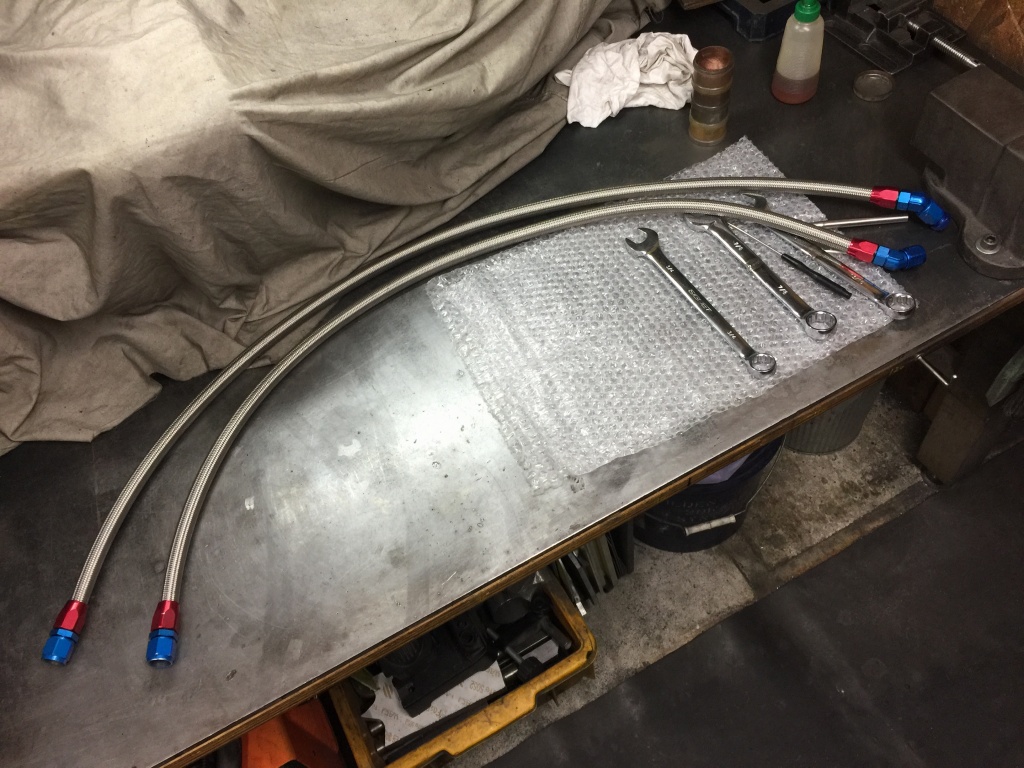

ホースの完成です。

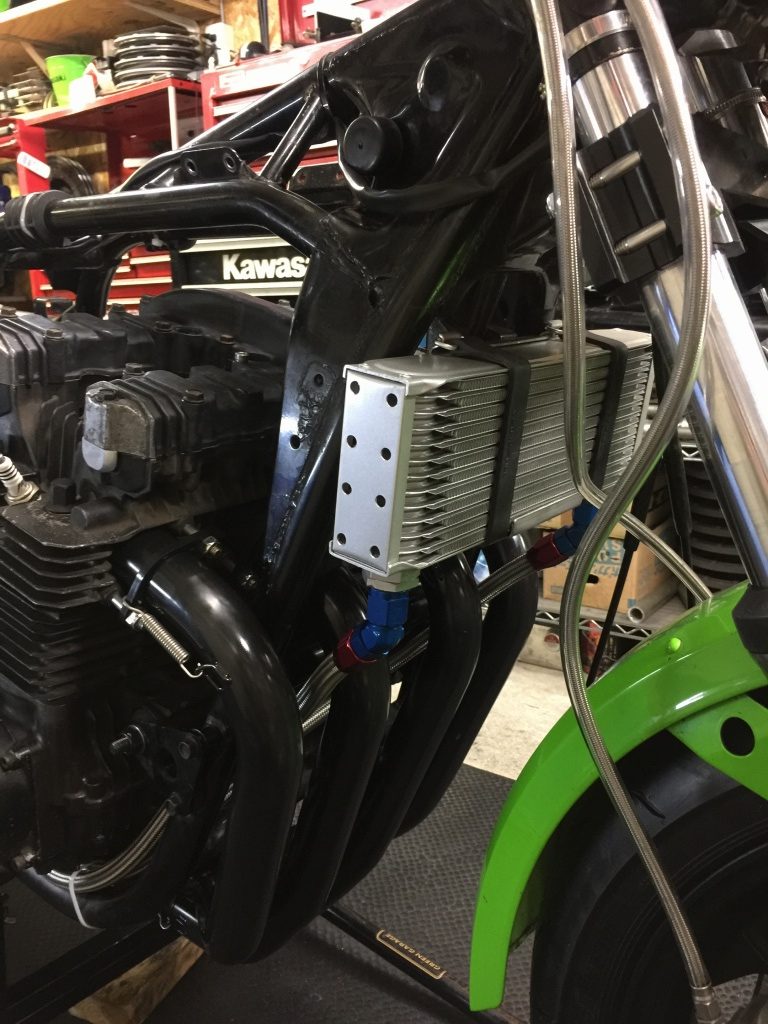

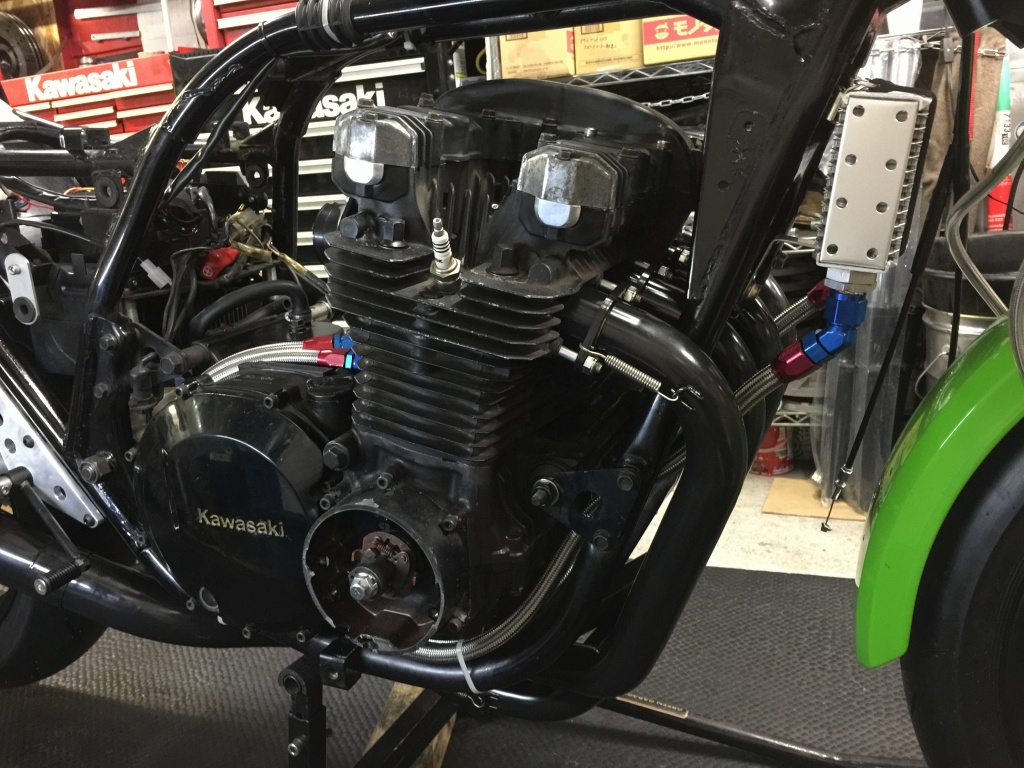

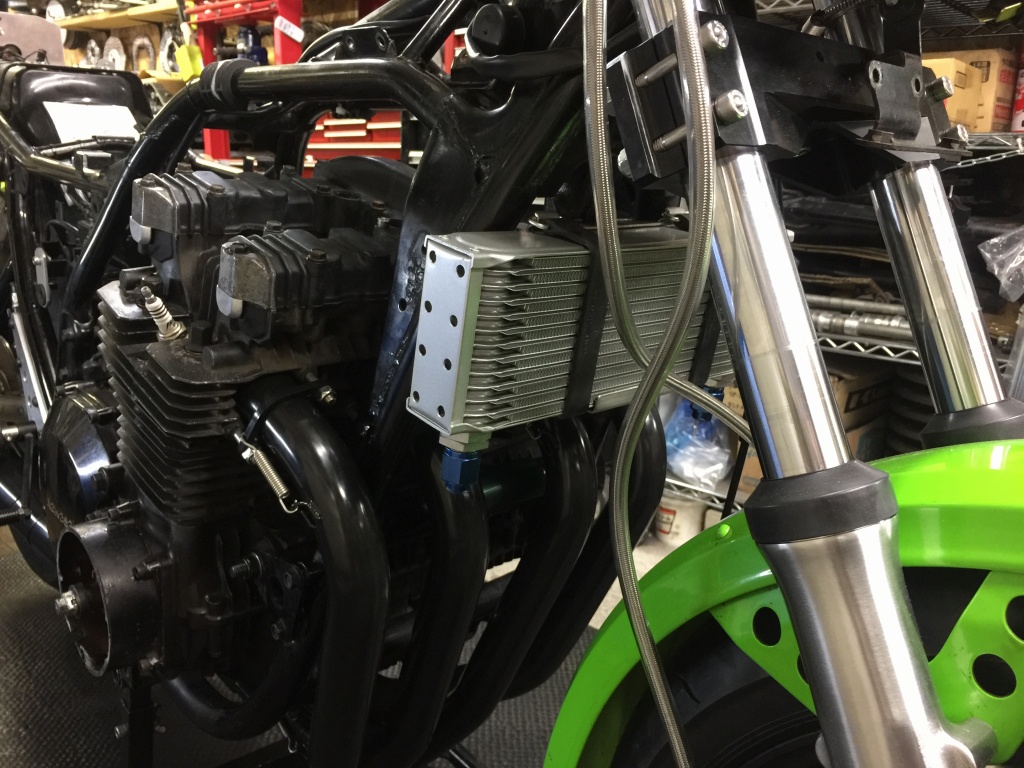

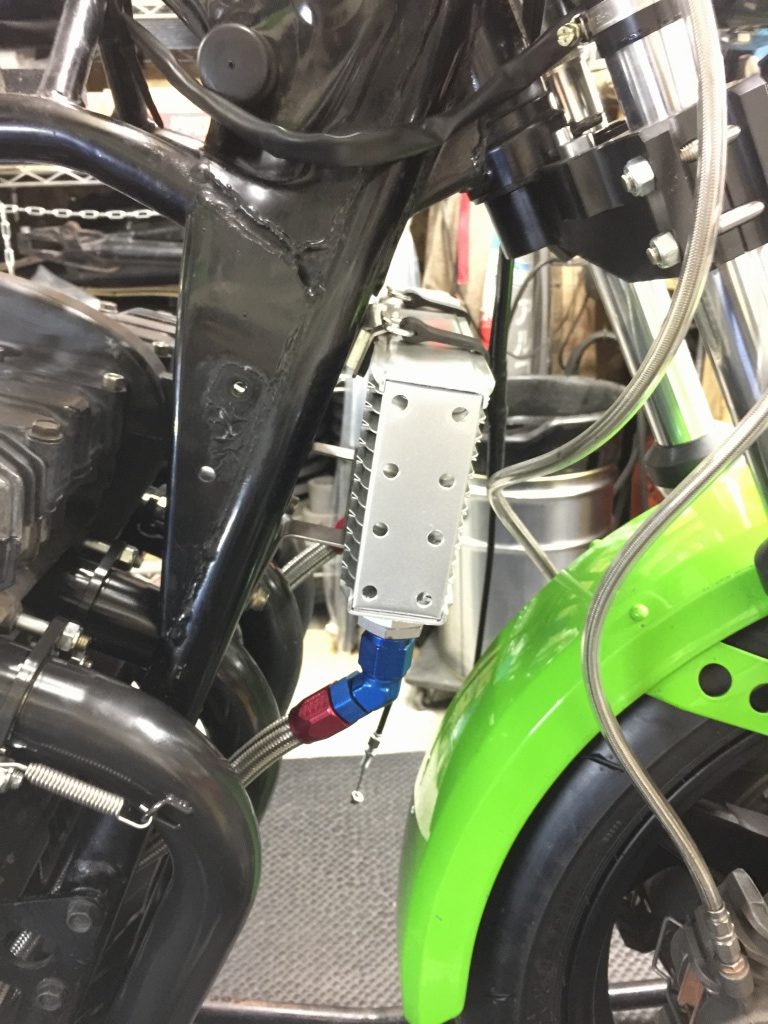

ホースを取り付け、オイルクーラーの完成です。

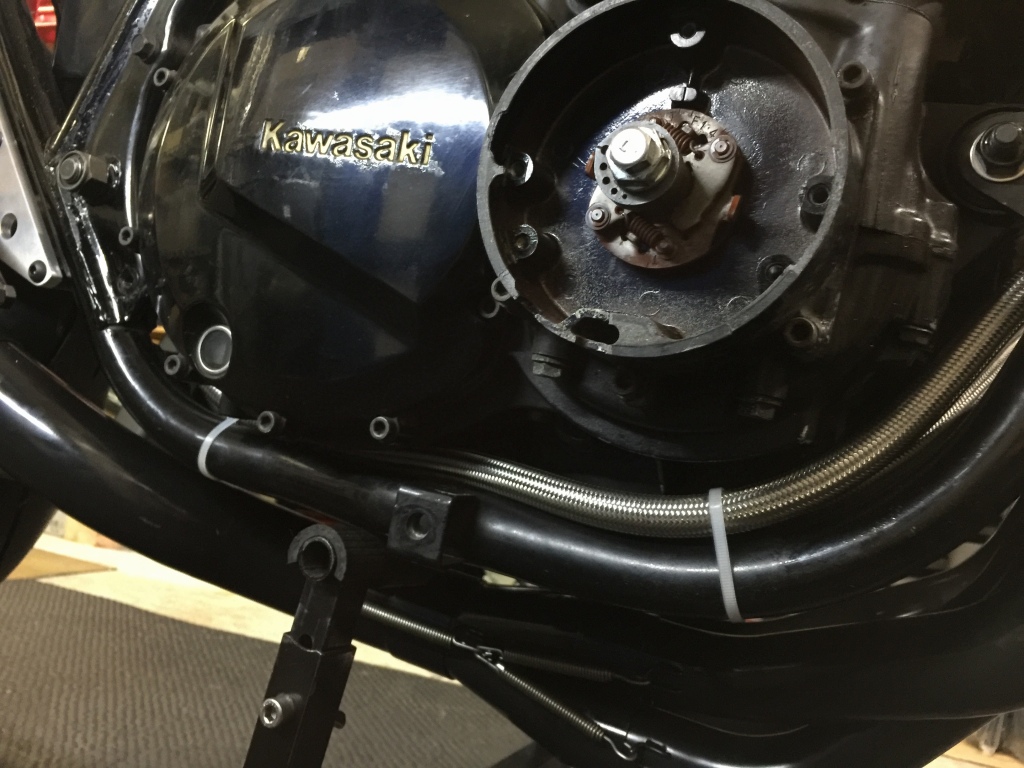

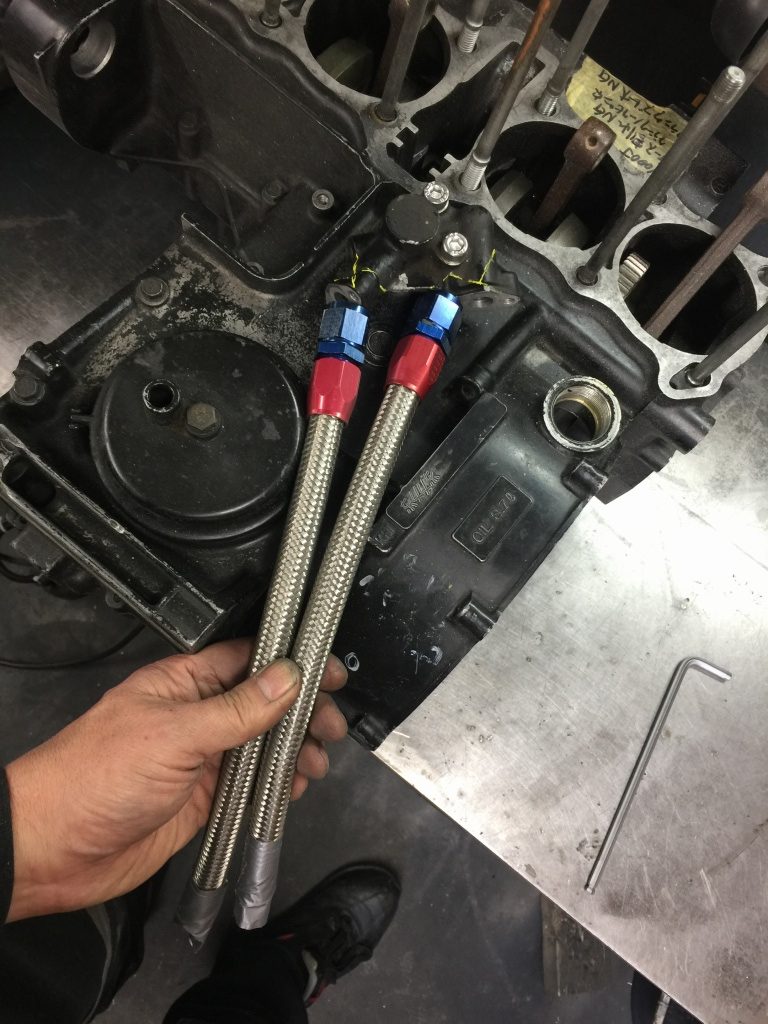

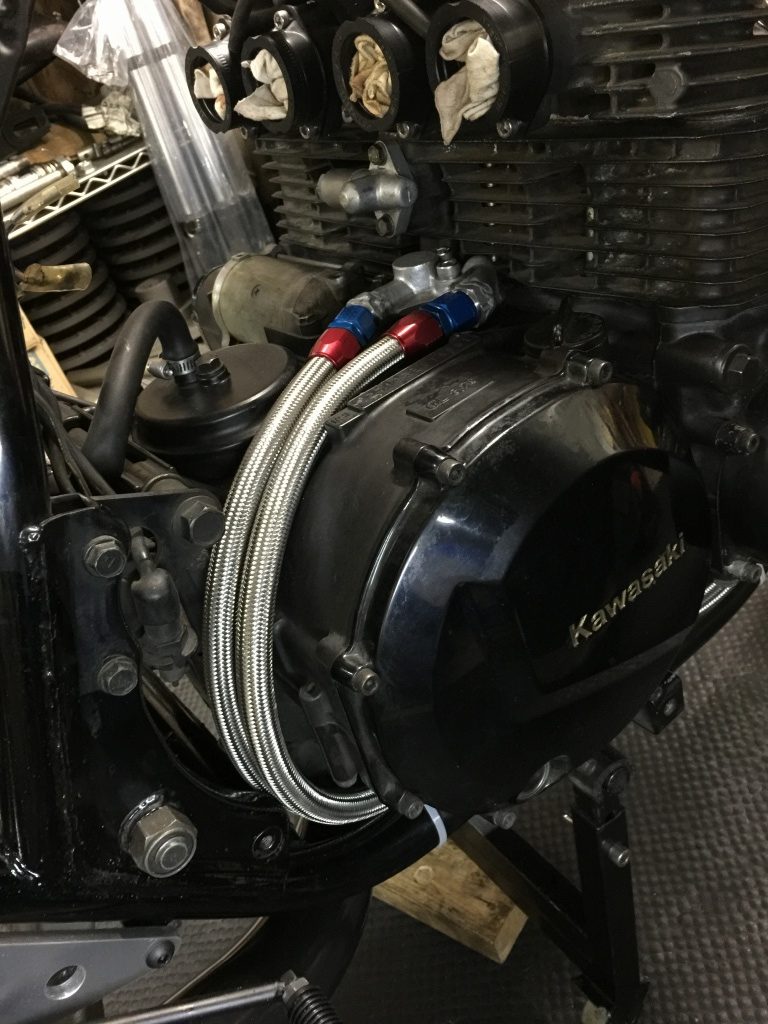

下回しのホースは、メンテナンススタンドの邪魔にならないよう、
フレームとクランクケースの間を通します。

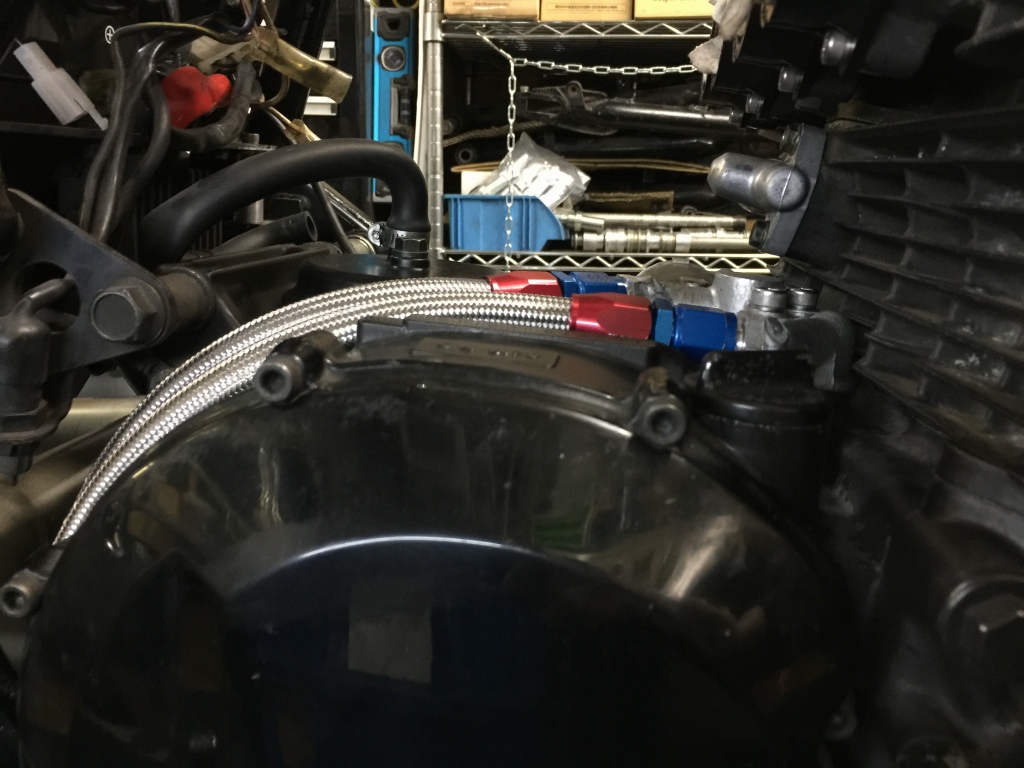

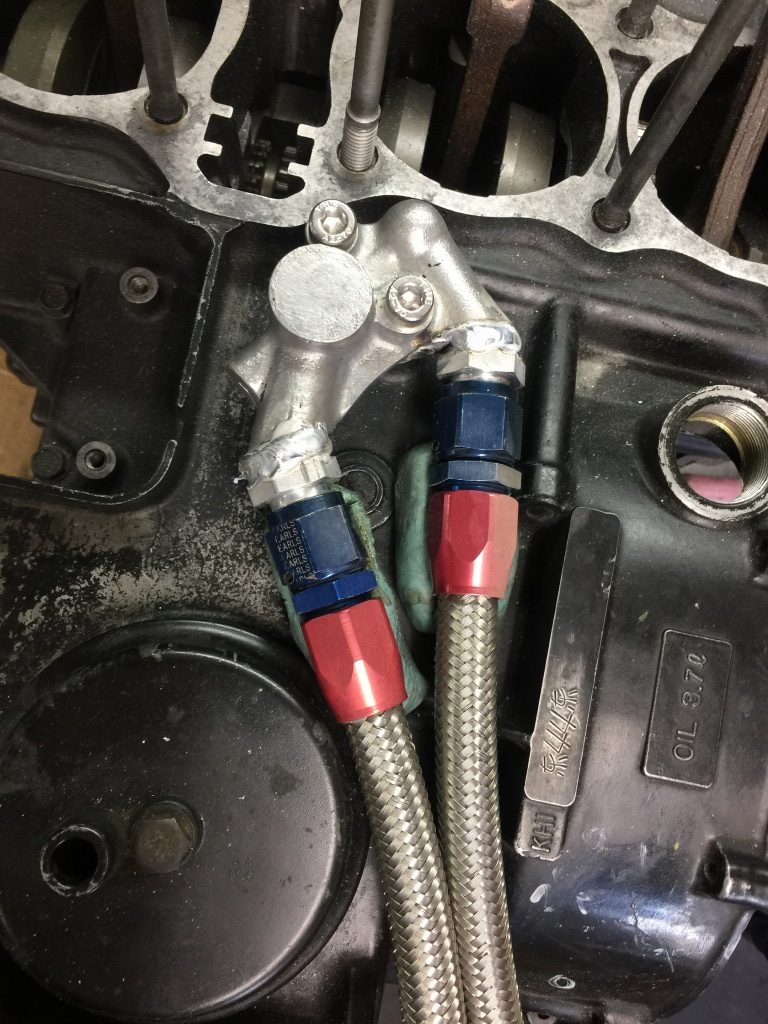

取出し付近はこんな感じです。

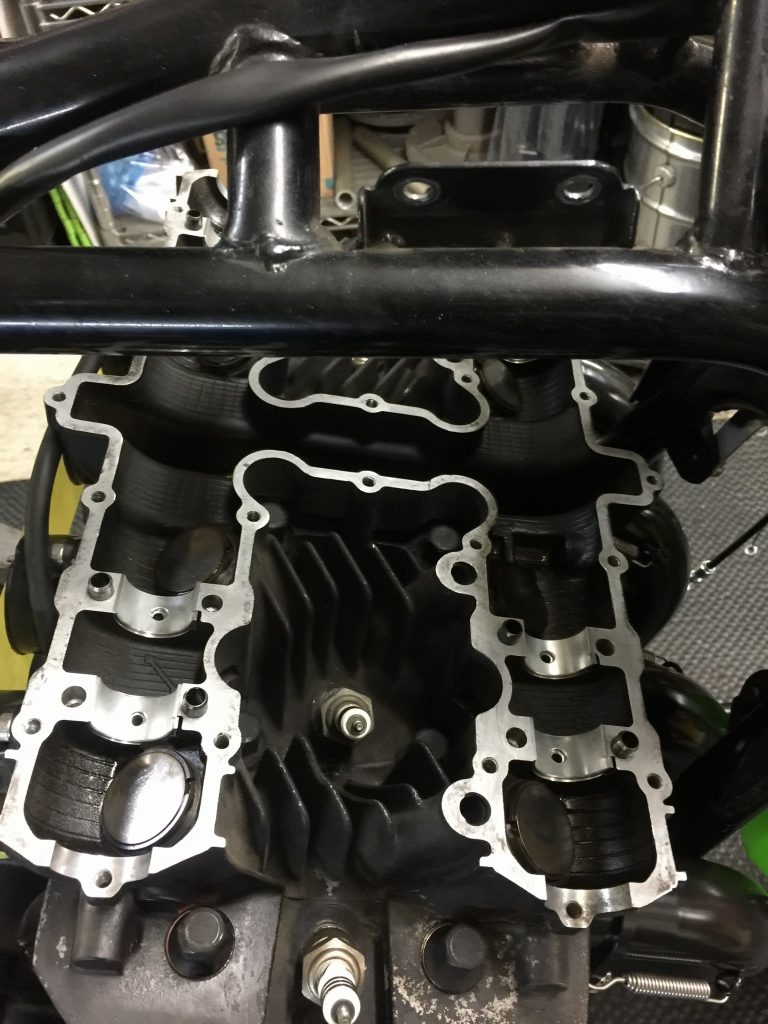

できるだけ低くレイアウトしているので、キャブの整備性が良くなります。
キャブを取り付けます。

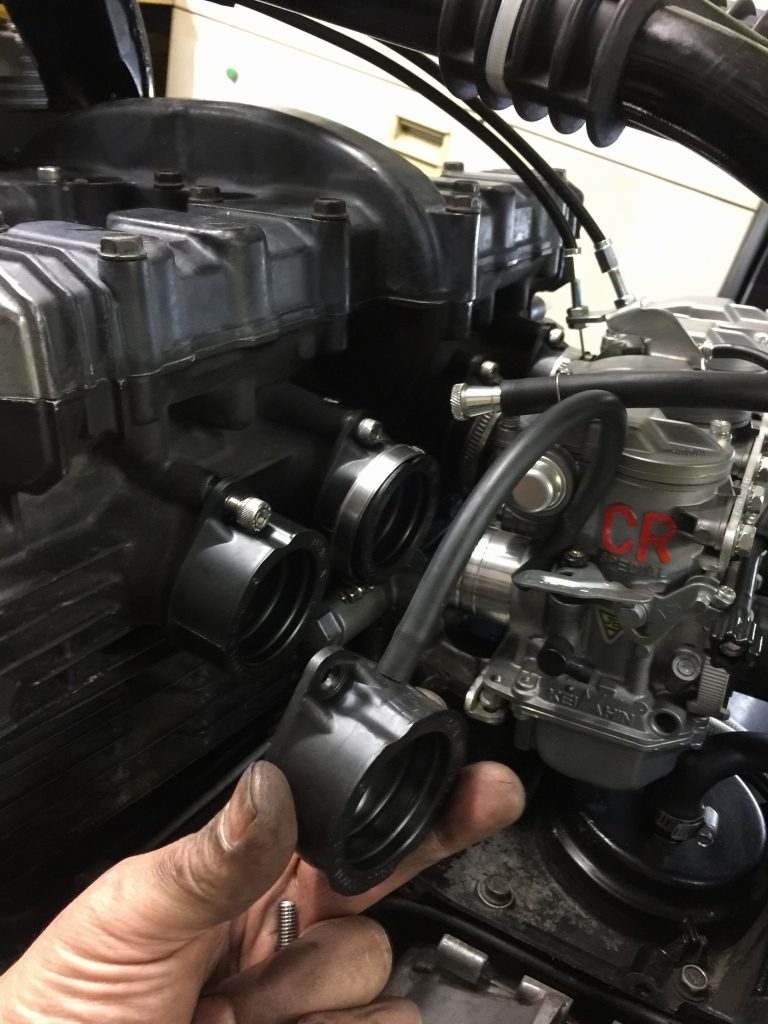

負圧コックから負圧無しコックに変わるので、負圧取出しニップルの付いたキャブホルダーを交換します。

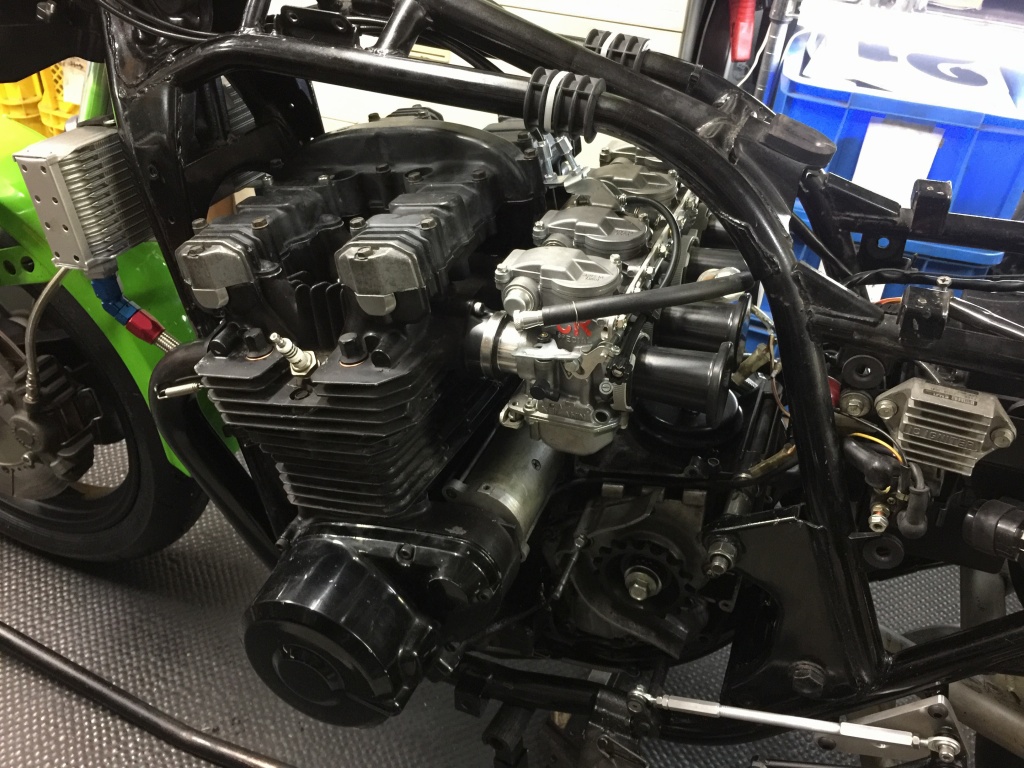

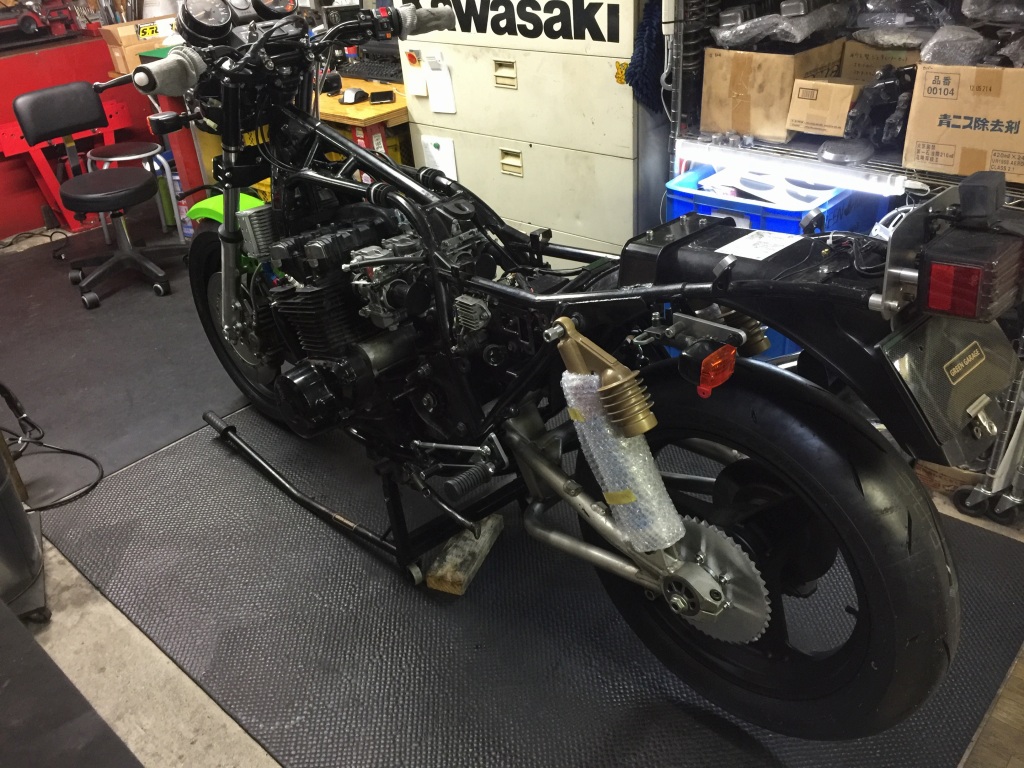

CRキャブ取り付け完了です。
