Z1100R T.N様 シートブラケットの溶接

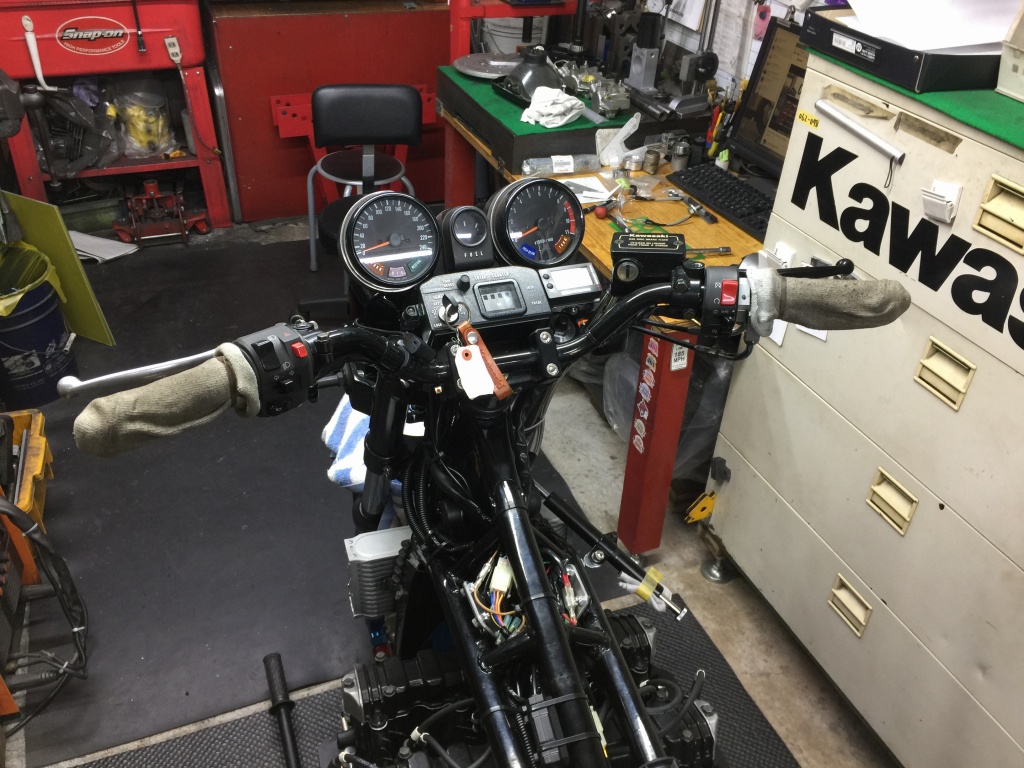

ヨシムラテンプメーターのステーは、今回新たにこんな形にしてみました。



位置はオドメーターの右側で、表面を面一にしています。



電装系は動作も全て確認し、ハーネスはフレームにしっかり固縛します。

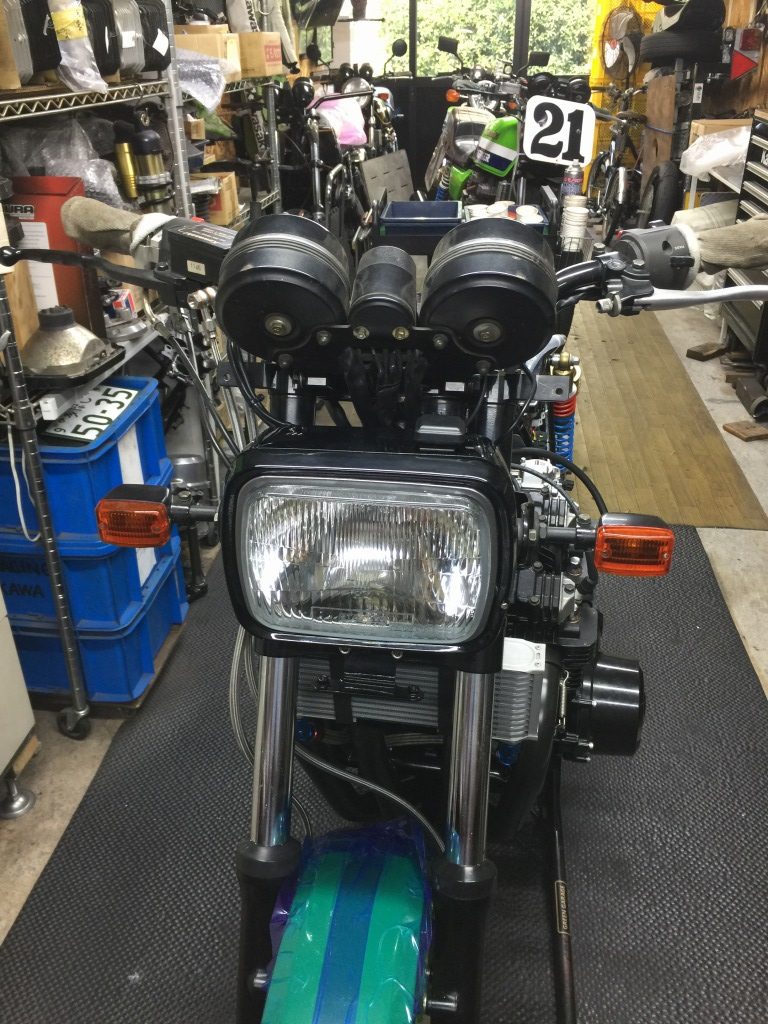

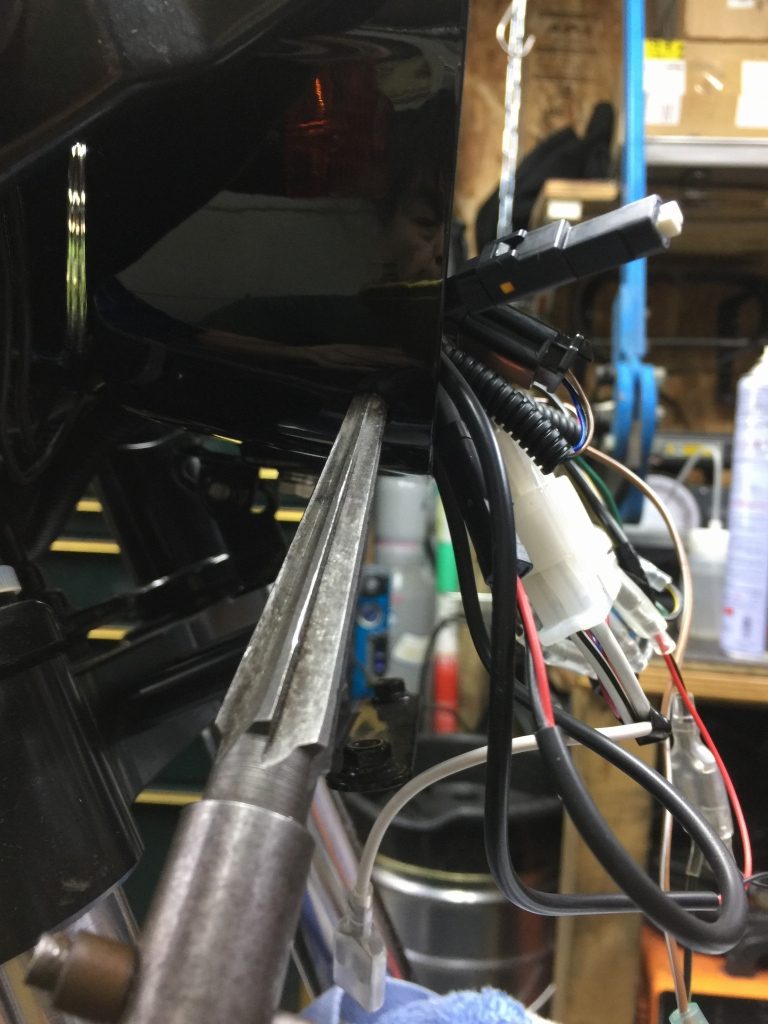

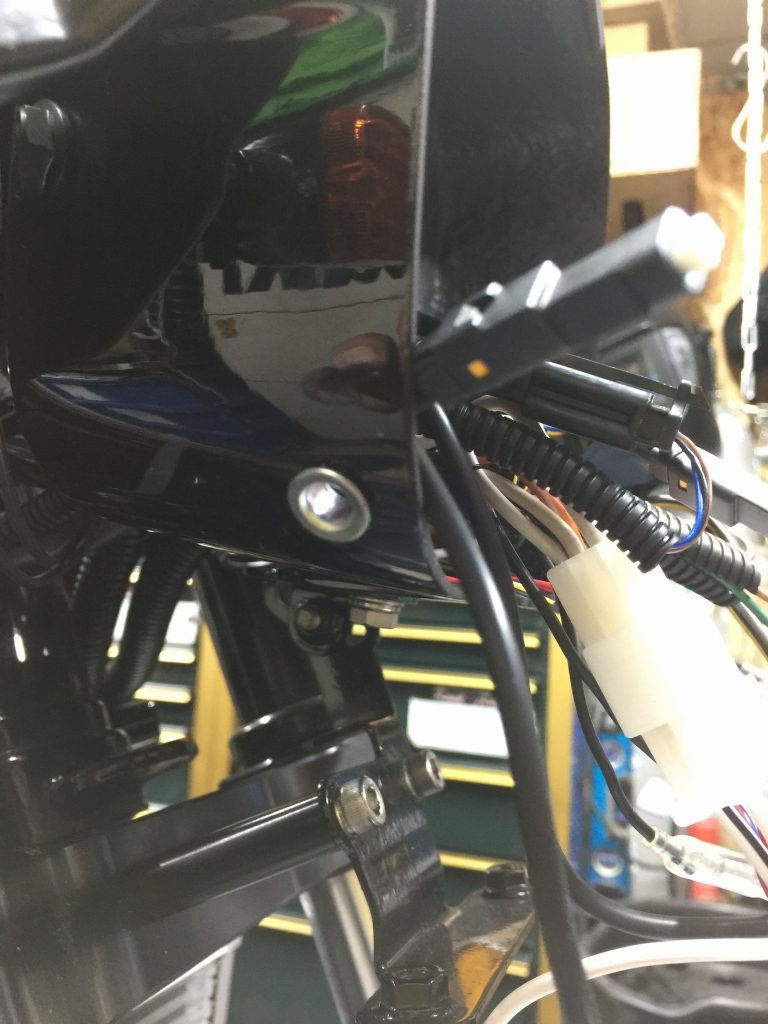

ヘッドライトケース内部の配線も、比較的スリムです。

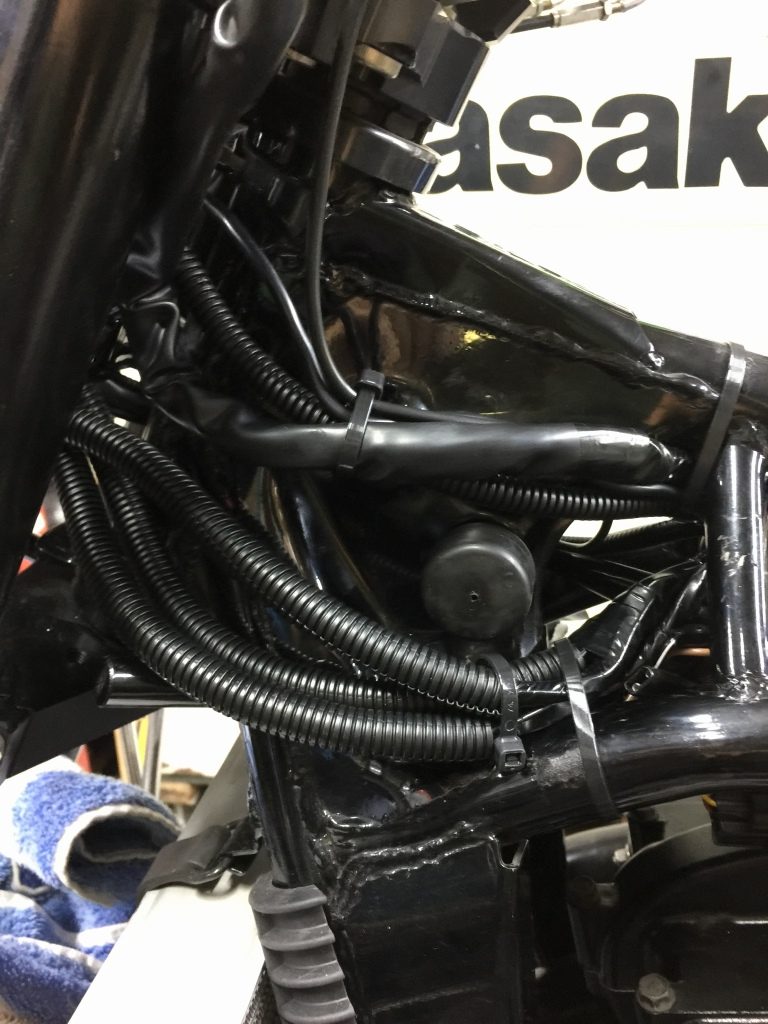

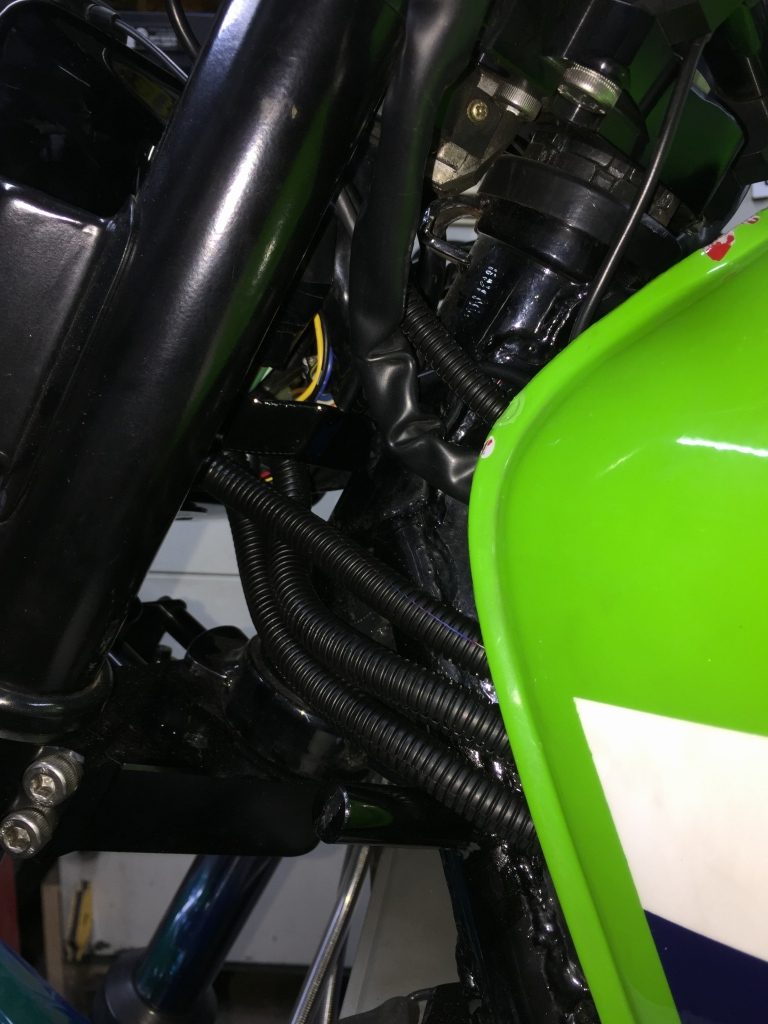

メインハーネスを小分けにした部分は、フレーも左サイドのタンクとの隙間に通します。下側3本のコルゲートチューブがメインハーネスです。

上側は、ヘッドライトリレーハーネス、ETC関係、USB電源、スピードヒーラー関係です。

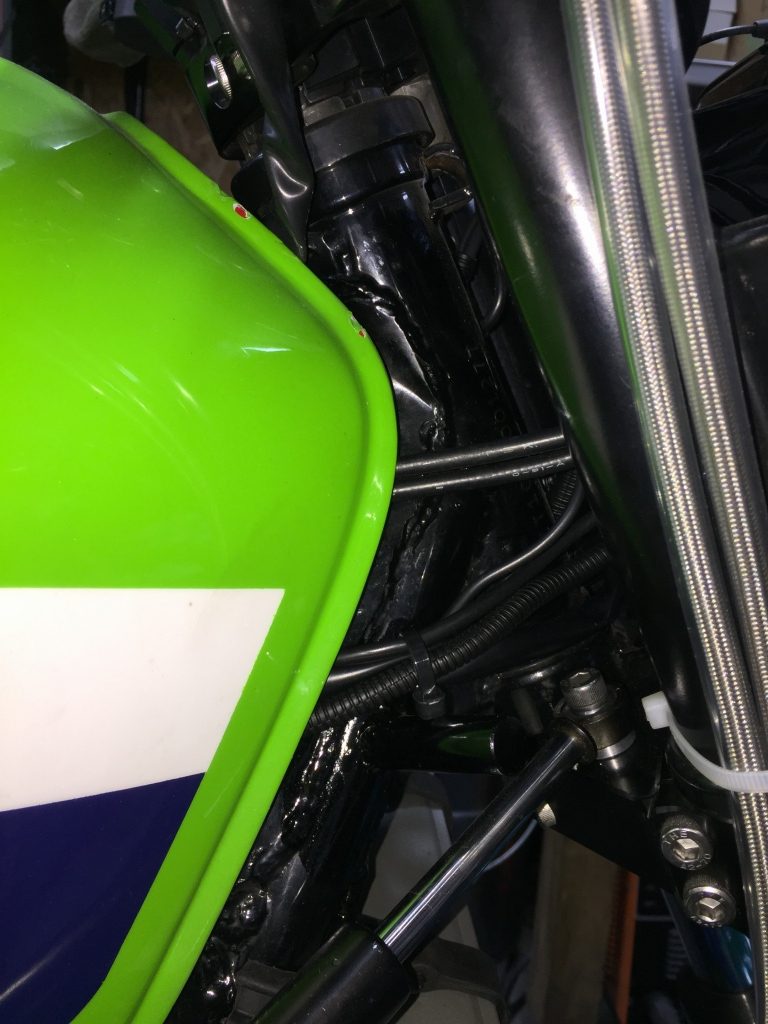

右側はこんな感じ。

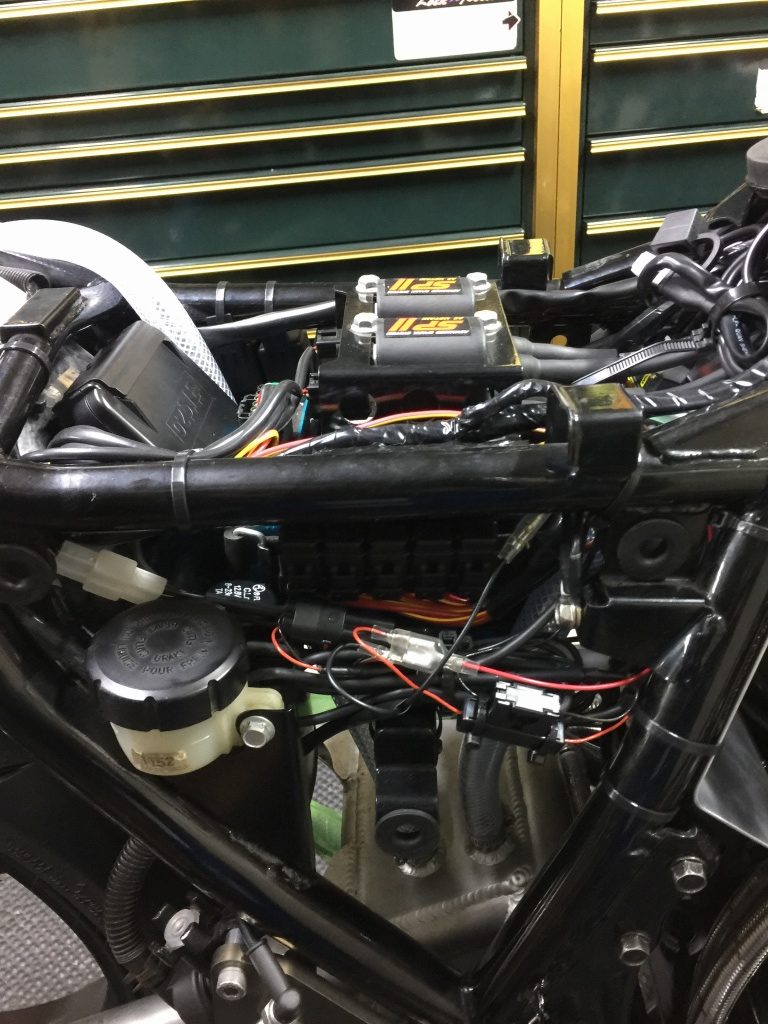

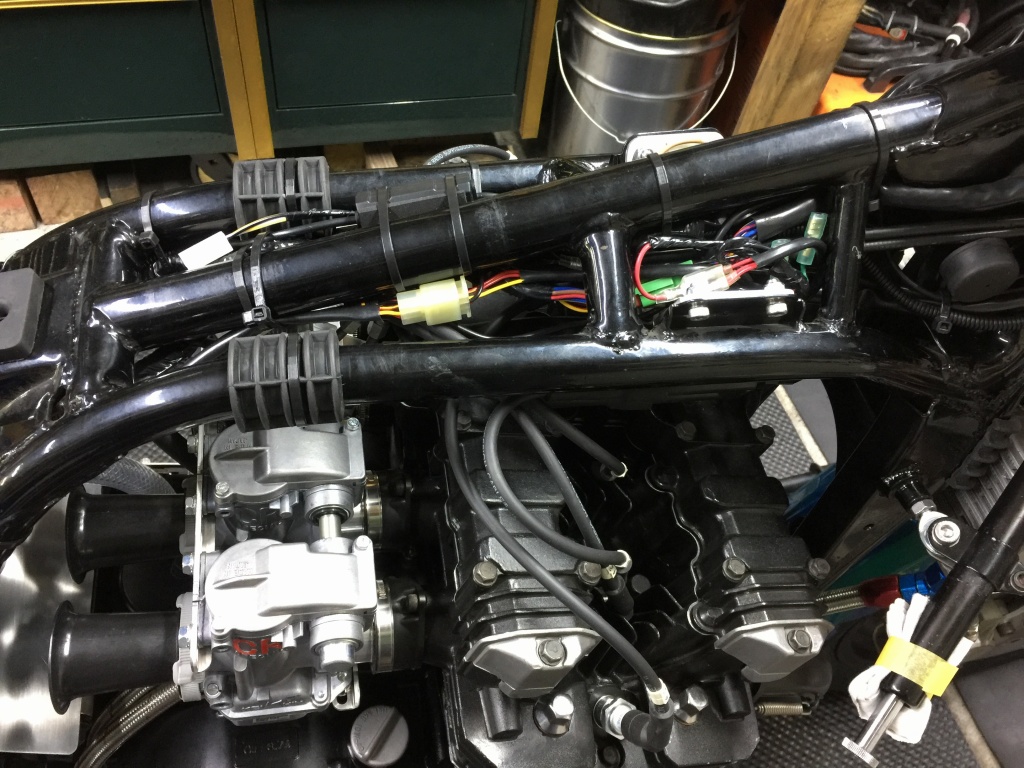

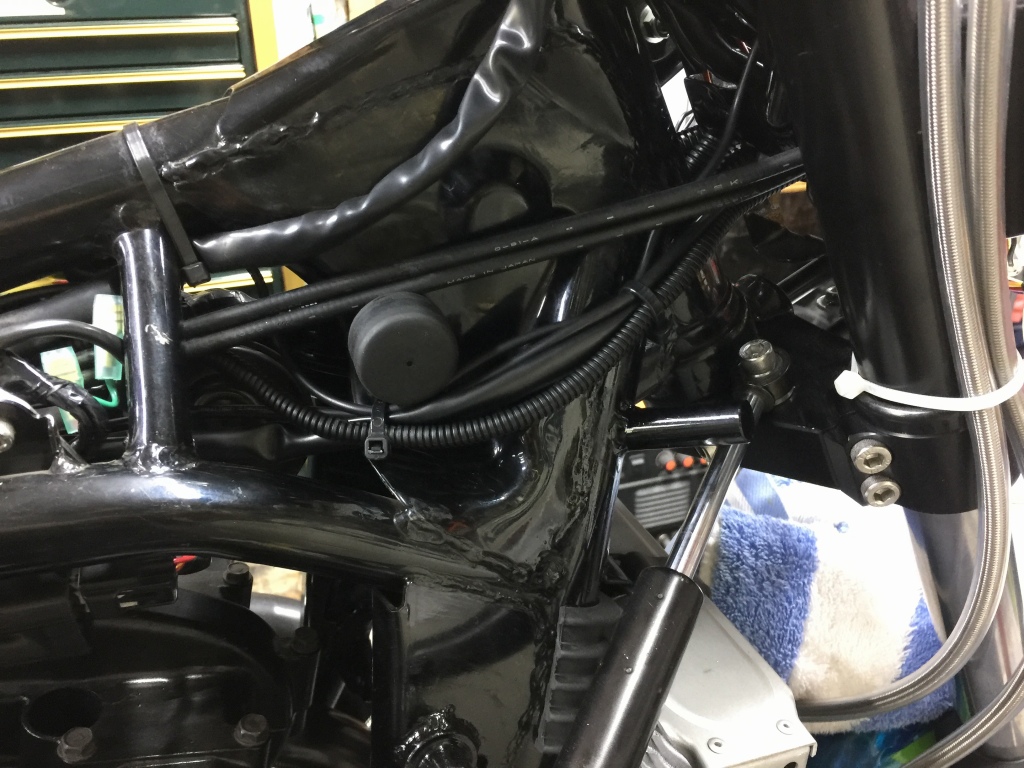

バックボーン周辺。

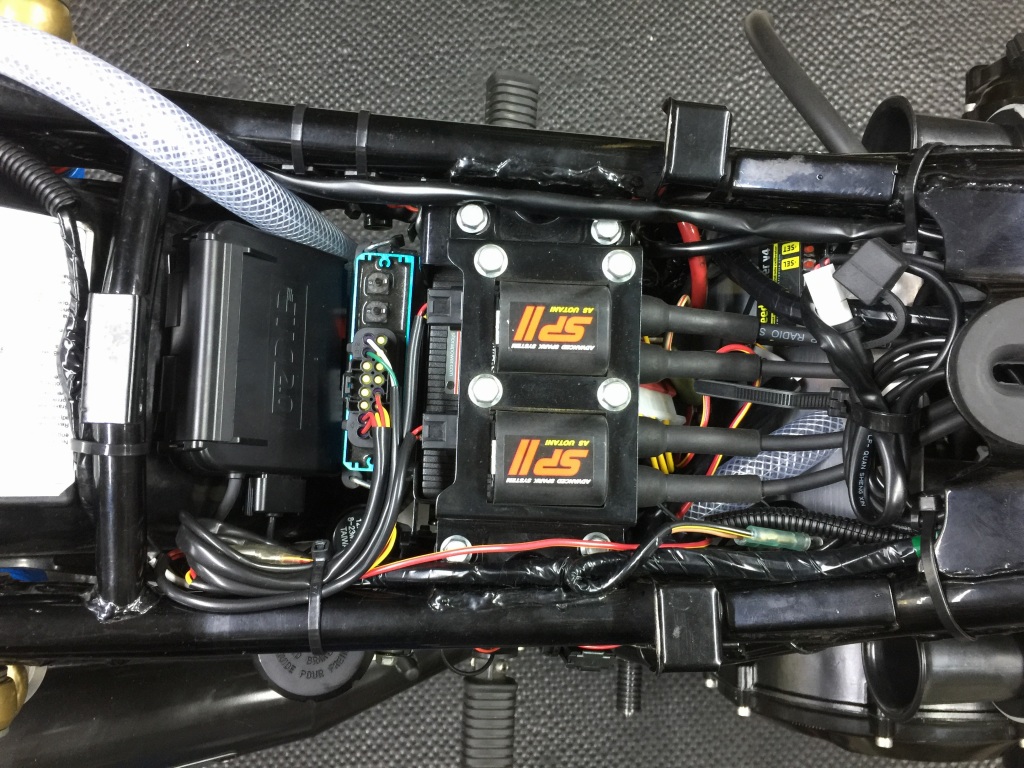

シート下。右の方から、スピードヒーラー、IGコイル、ウオタニSP2、ETC車載器などです。



バッテリー右サイドには、ヒューテック製のミニブレードヒューズBOXを装着。

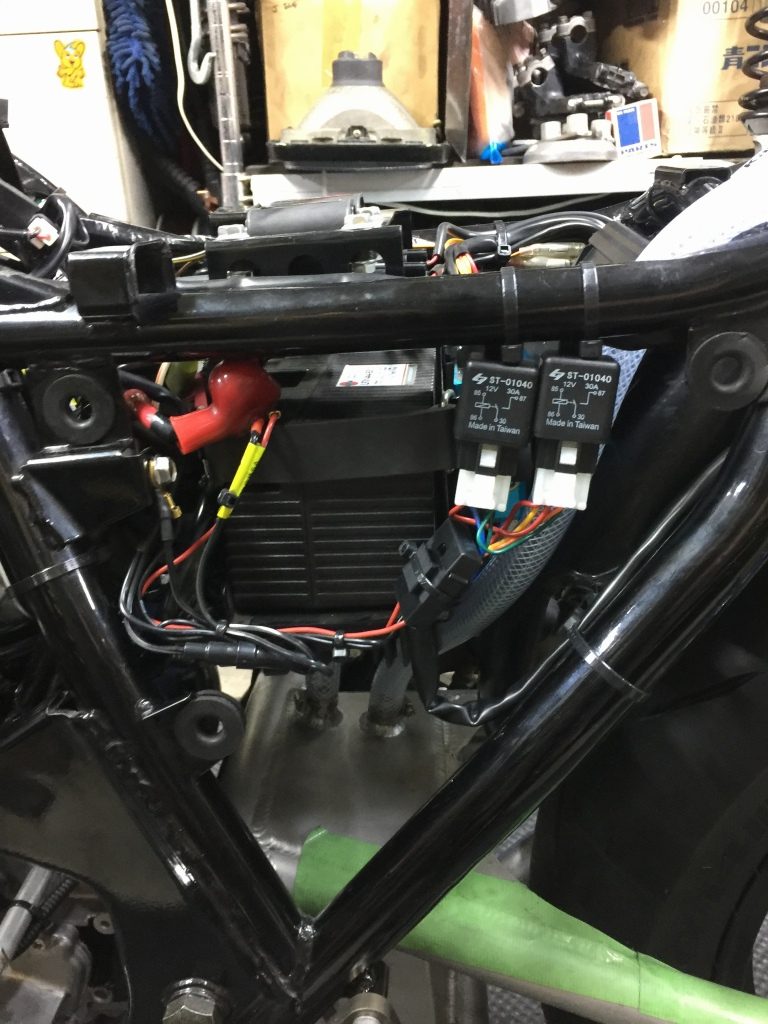

バッテリー左サイドはヘッドライトリレーです。



弊社製のFRPヘッドライトケースを装着しますが、ノーマルのツバ付きカラーを装着するには、穴を少し広げます。



ツバ付きカラーを取り付けます。これで締め付けても割れにくくなります。



電装系は、テール以外終了です。



ダミータンクを載せて、クリアランスを確認します。



さて、本題のシートブラケットの製作です。

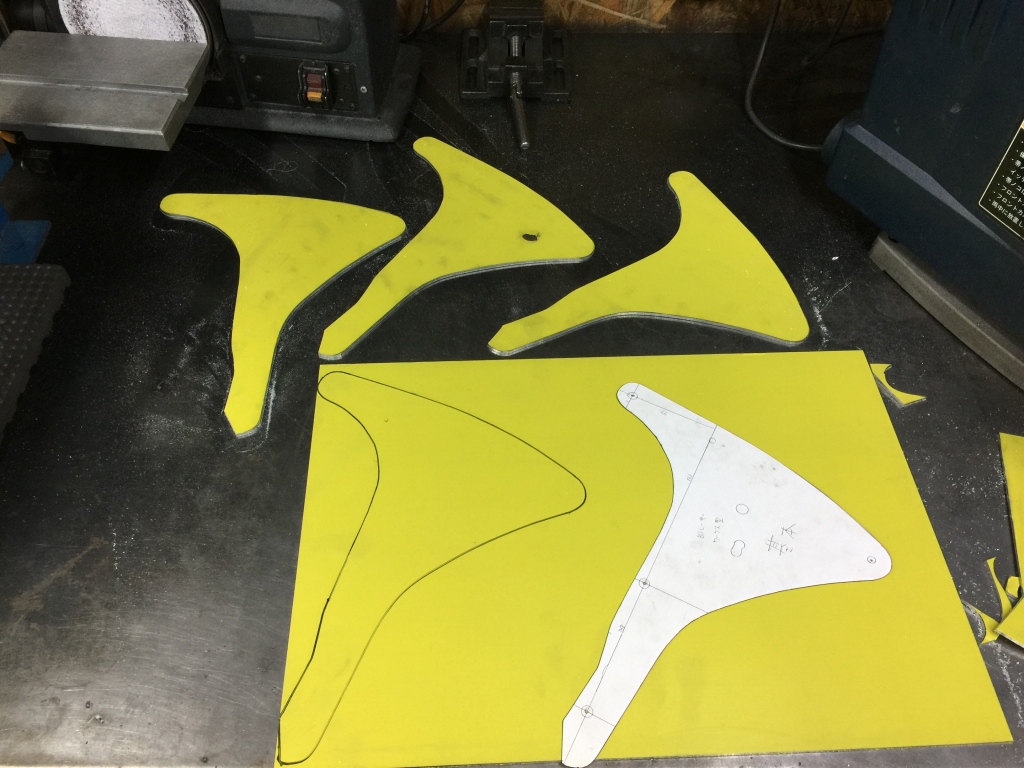

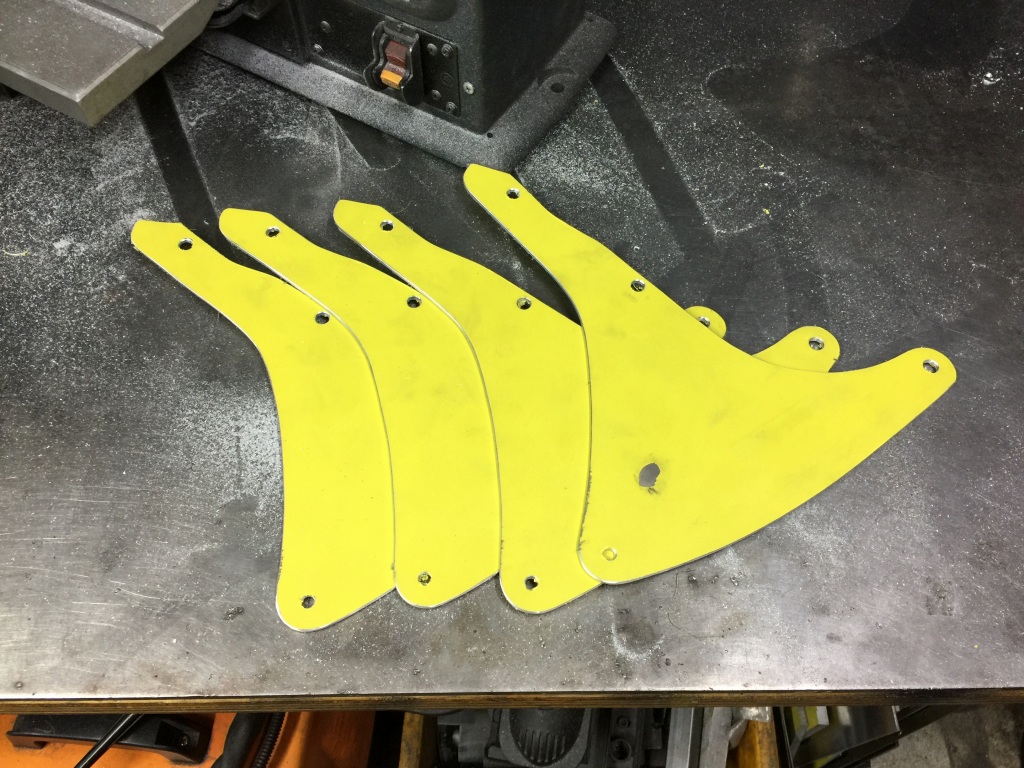

シートとテールカウルを繋ぎ、フレームと結合するためのプレートは、3ミリ厚のジュラルミン板から切り出します。



大まかに切り出したら、後は現車に合わせて微調整します。

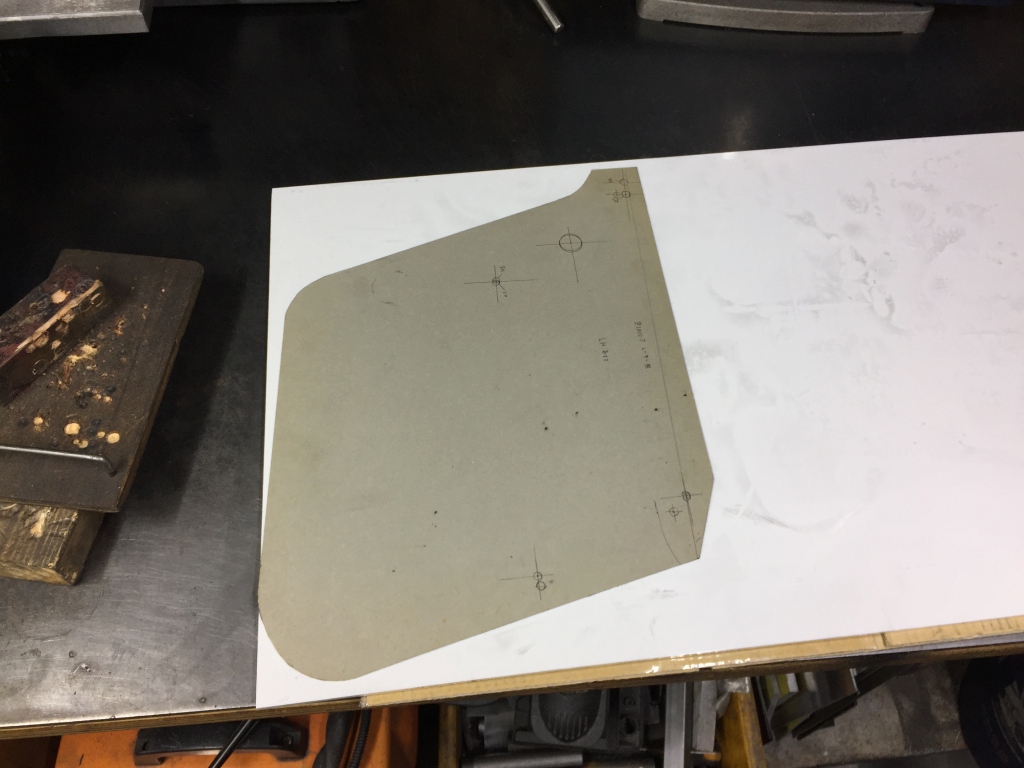

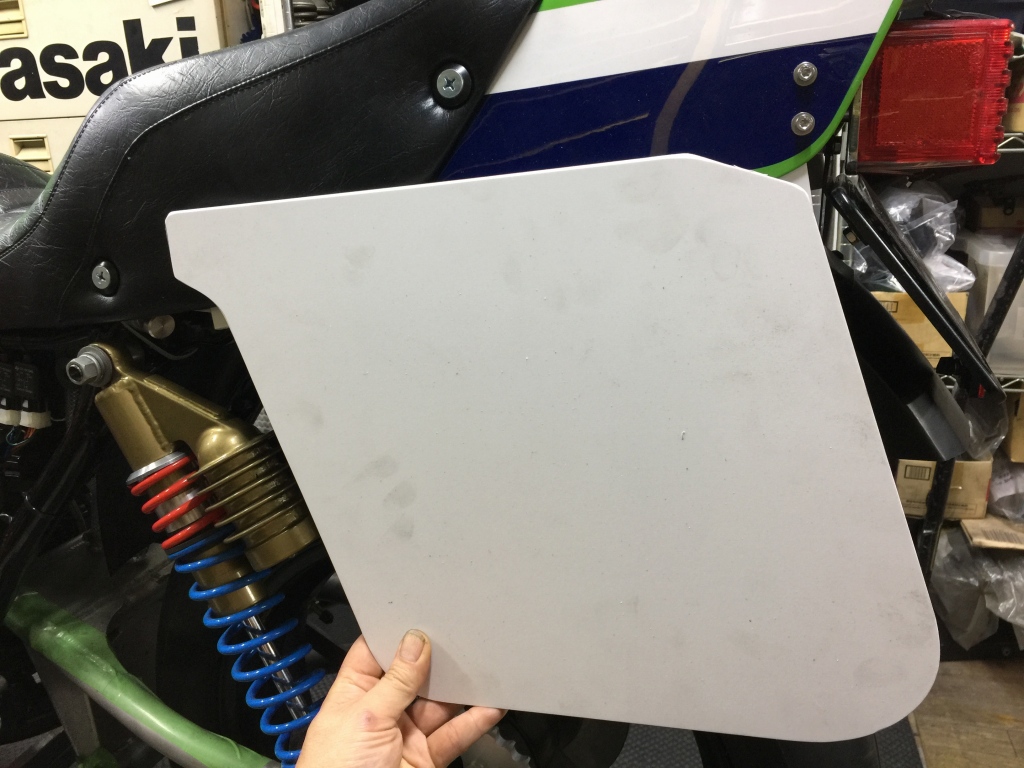

リヤのゼッケンプレートも切り出します。

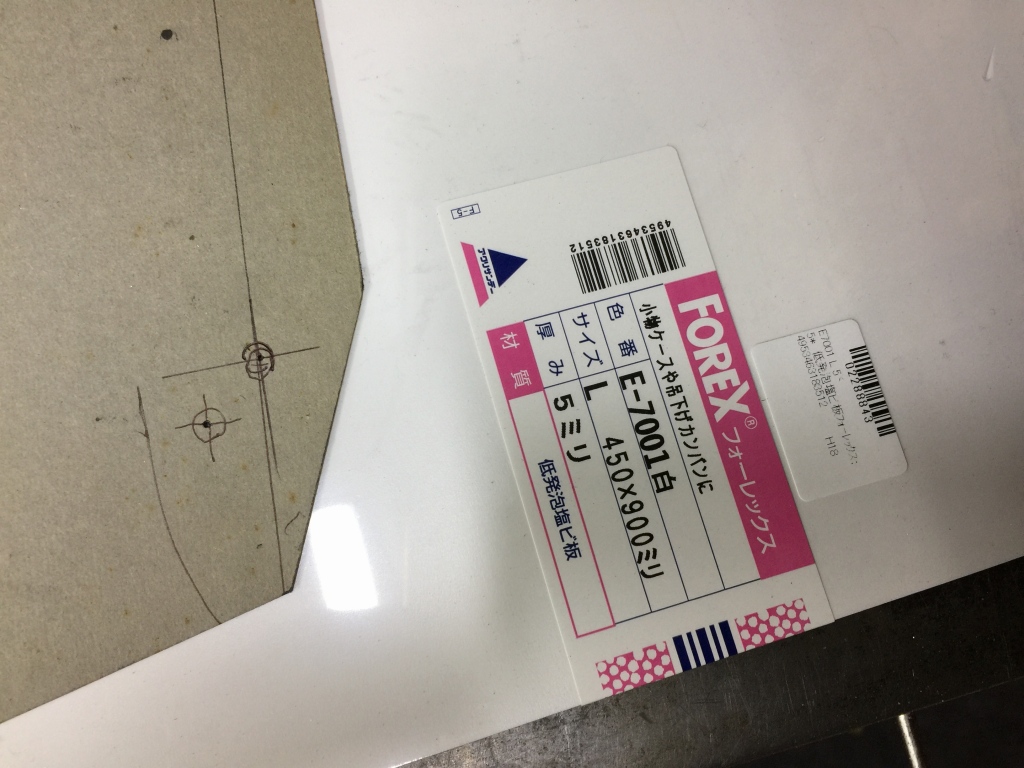

素材は低発泡塩ビ板のフォーレックスで、強度を考え5ミリ厚を使います。

アクリルよりもかなり軽量なのが特徴です。

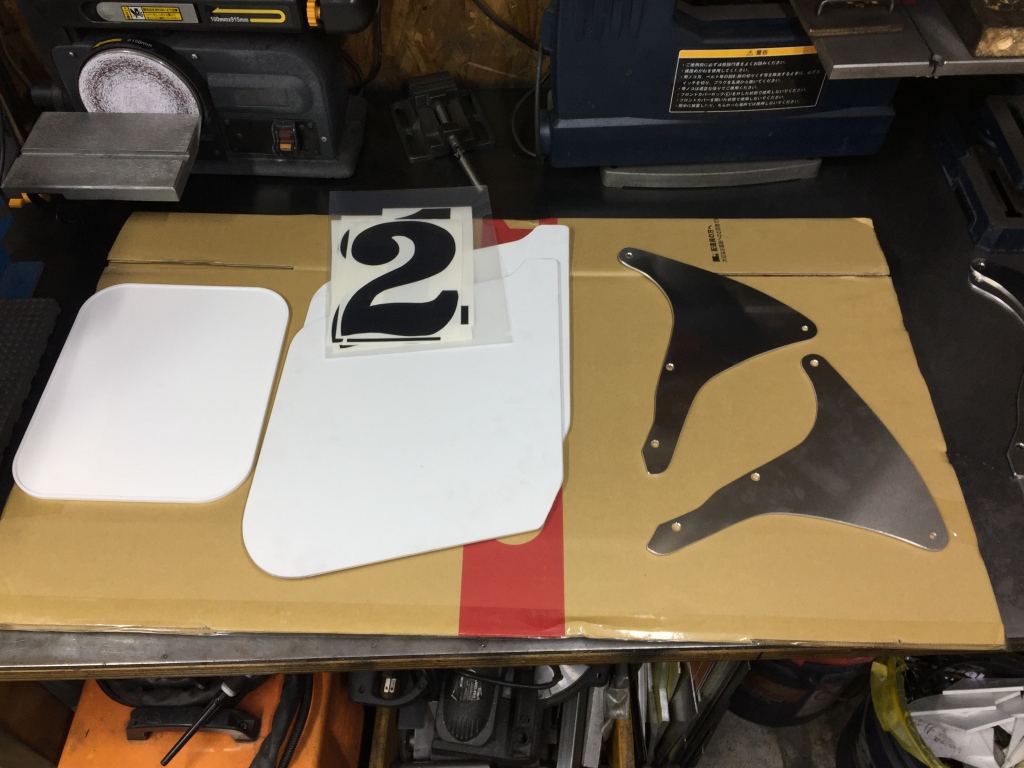

ゼッケンプレートと三角プレートが完成しました。

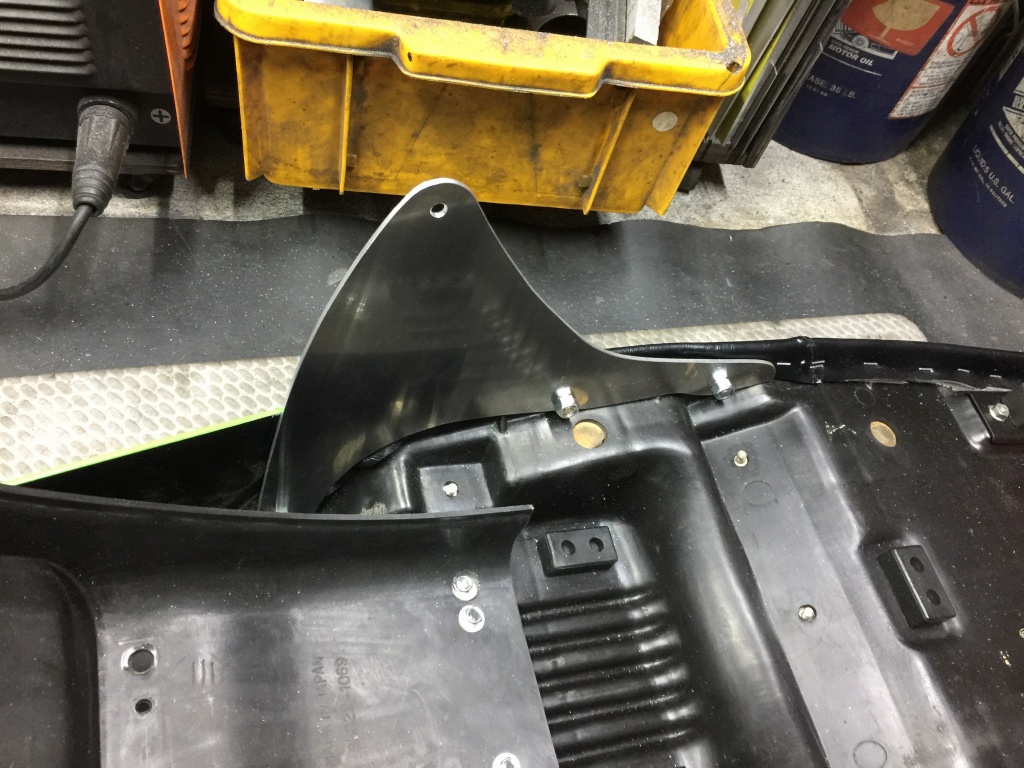

三角プレートをシート形状に合わせて更に微調整します。

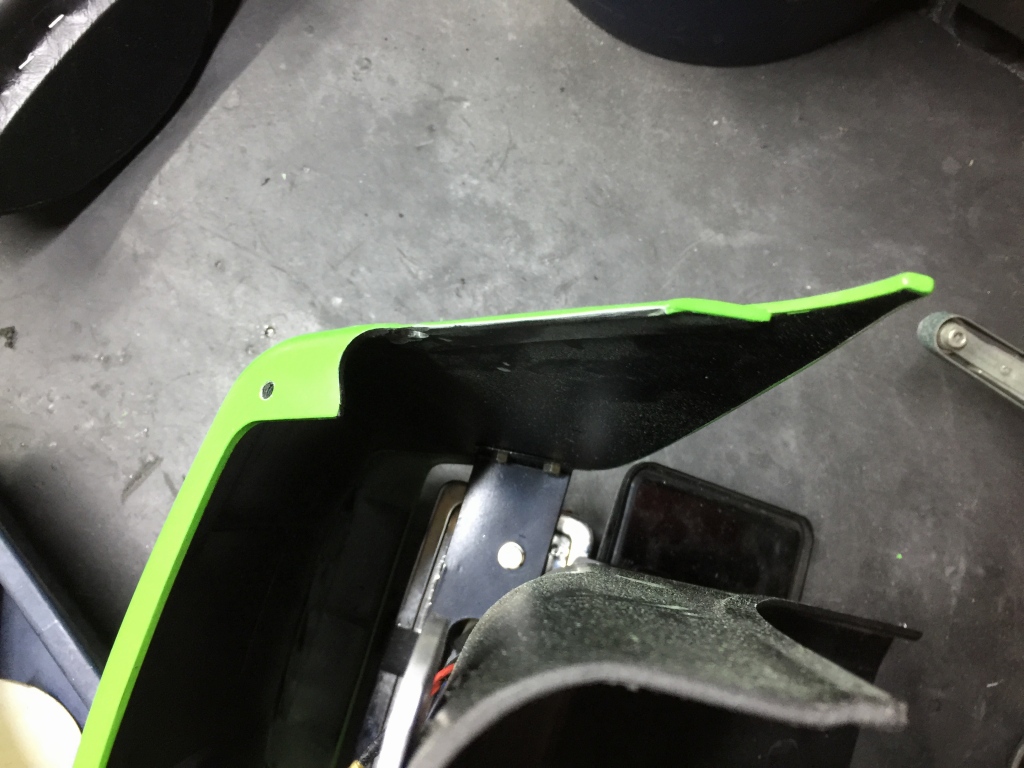

テールカウルは縁の部分をカットします。

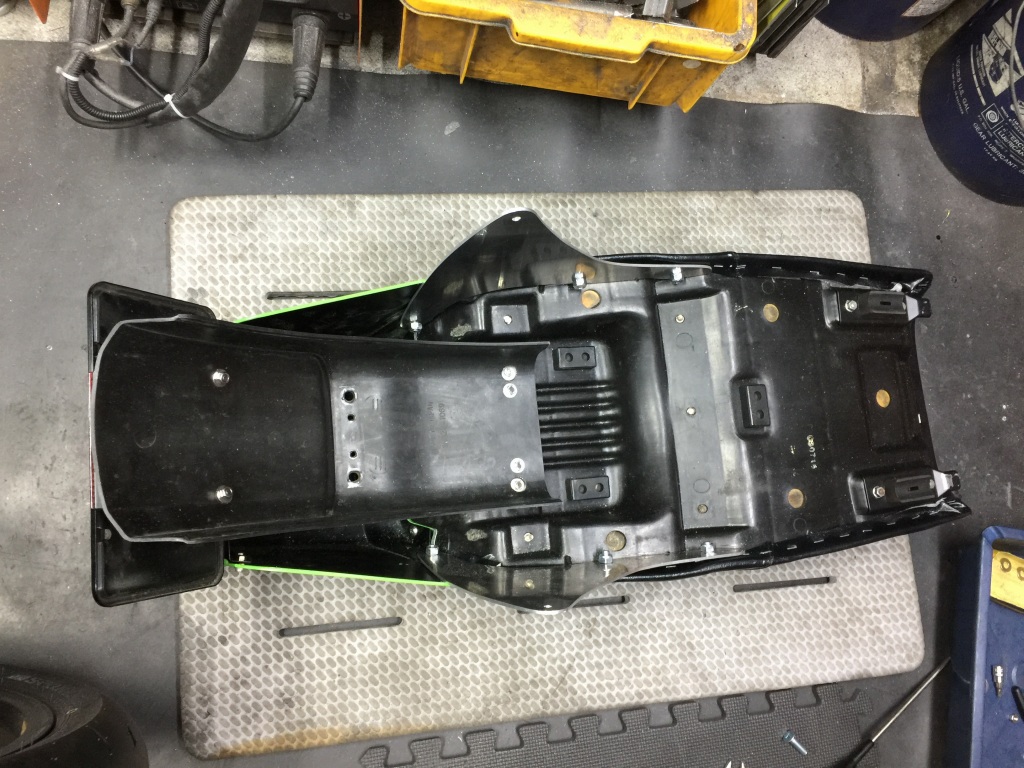

三角プレートが付きました。

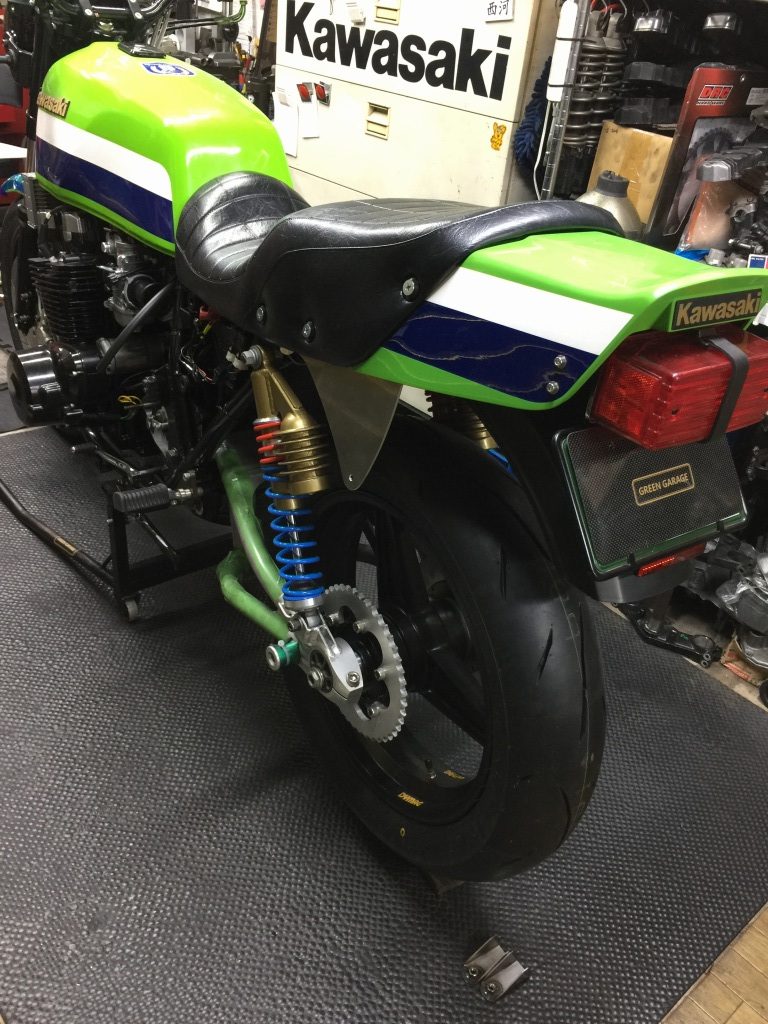

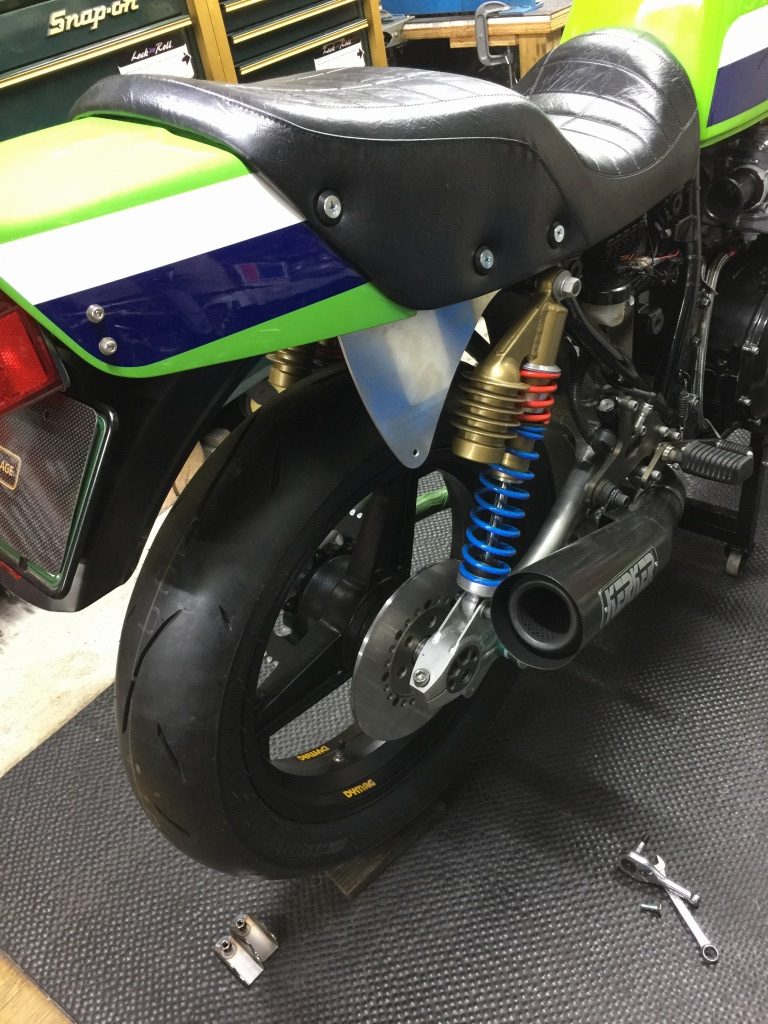

車体に載せてフィッティングを確認します。

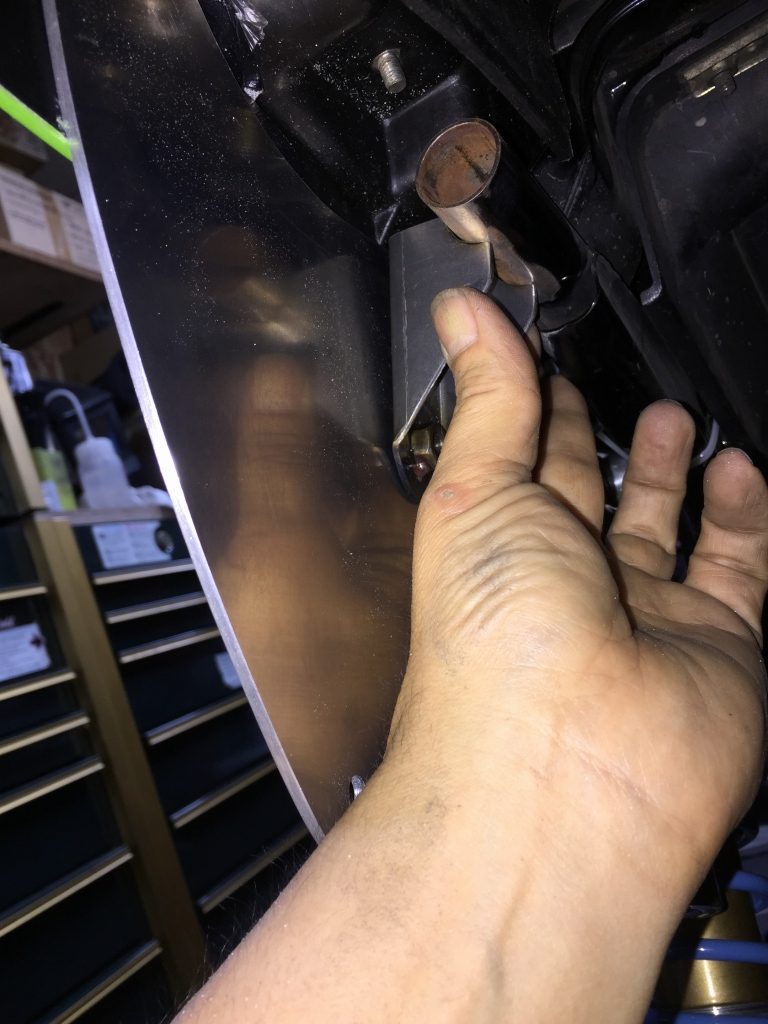

シート周りをフレームと結合するためのブラケットをカットしたシートレールの根元にセットします。

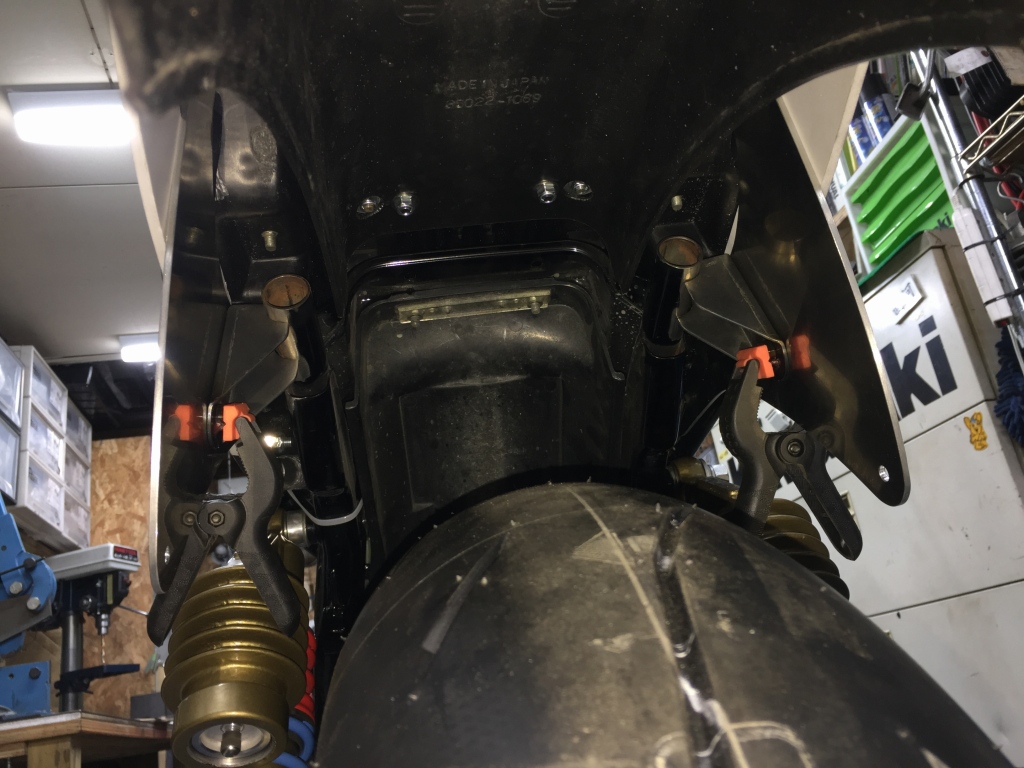

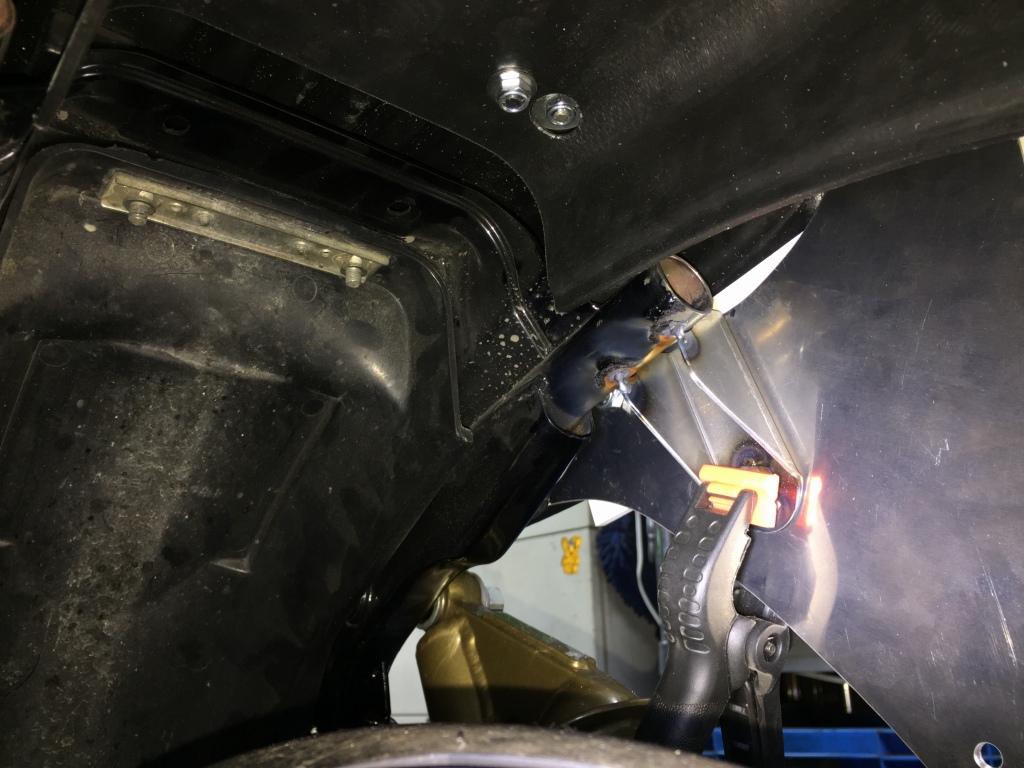

ブラケットをクランプで固定し、この状態で溶接で仮止めします。

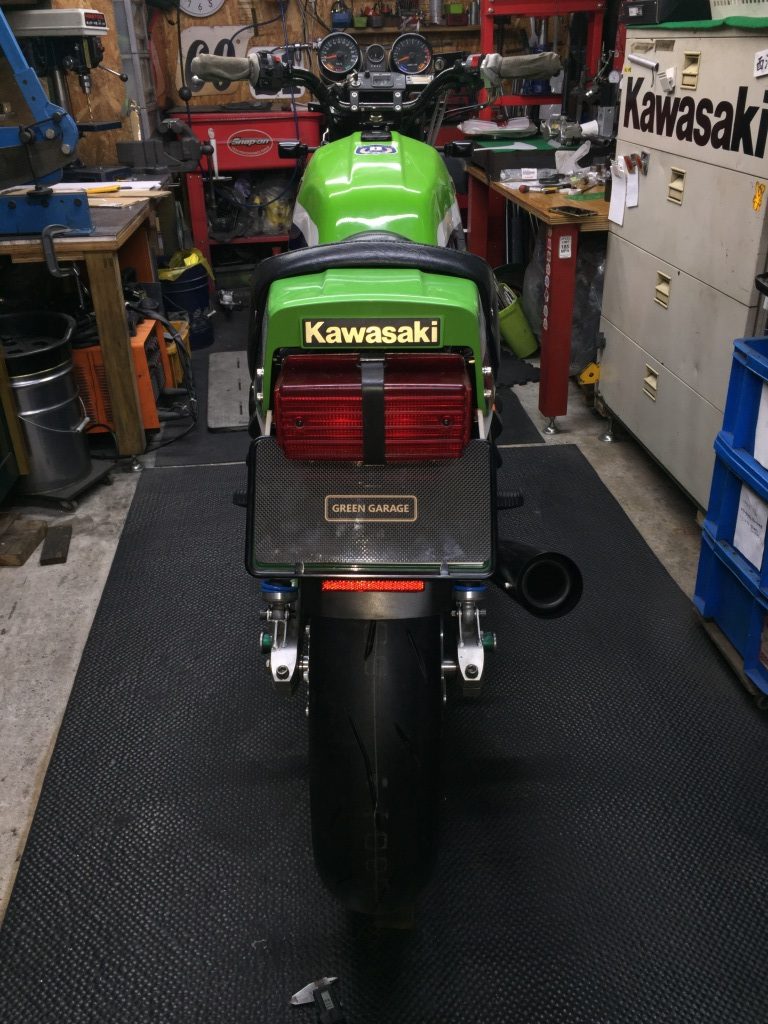

再度、後ろから見てバランスを確認します。



ブラケットを仮溶接します。



シートを外して、ブラケットを本溶接します。

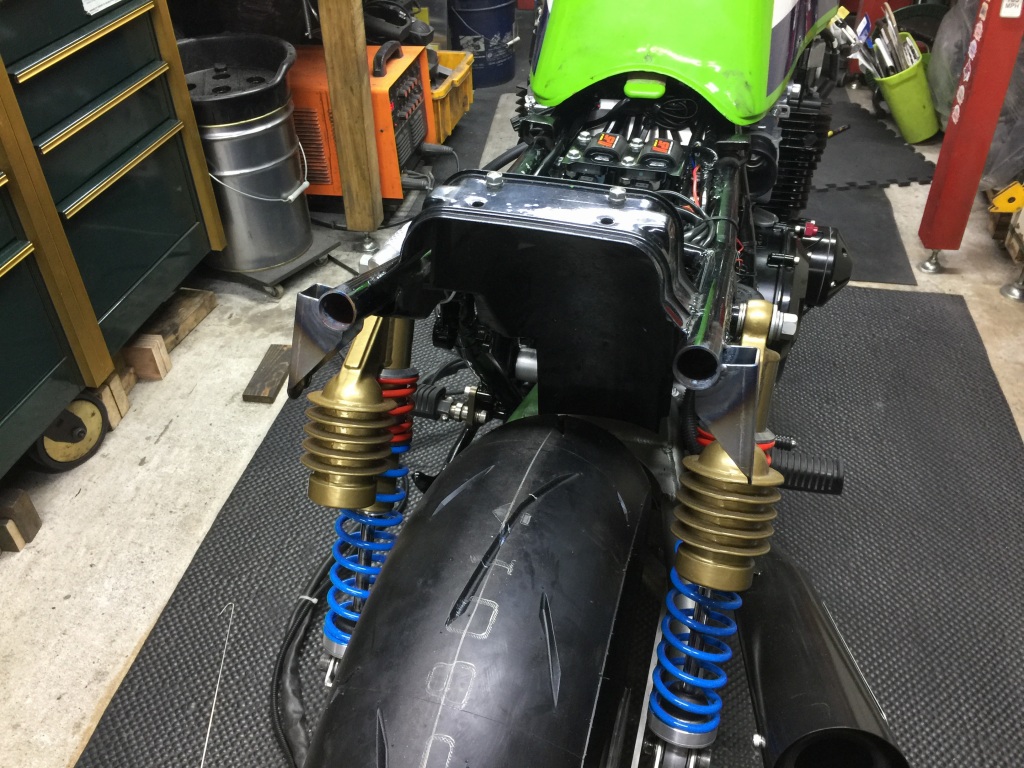

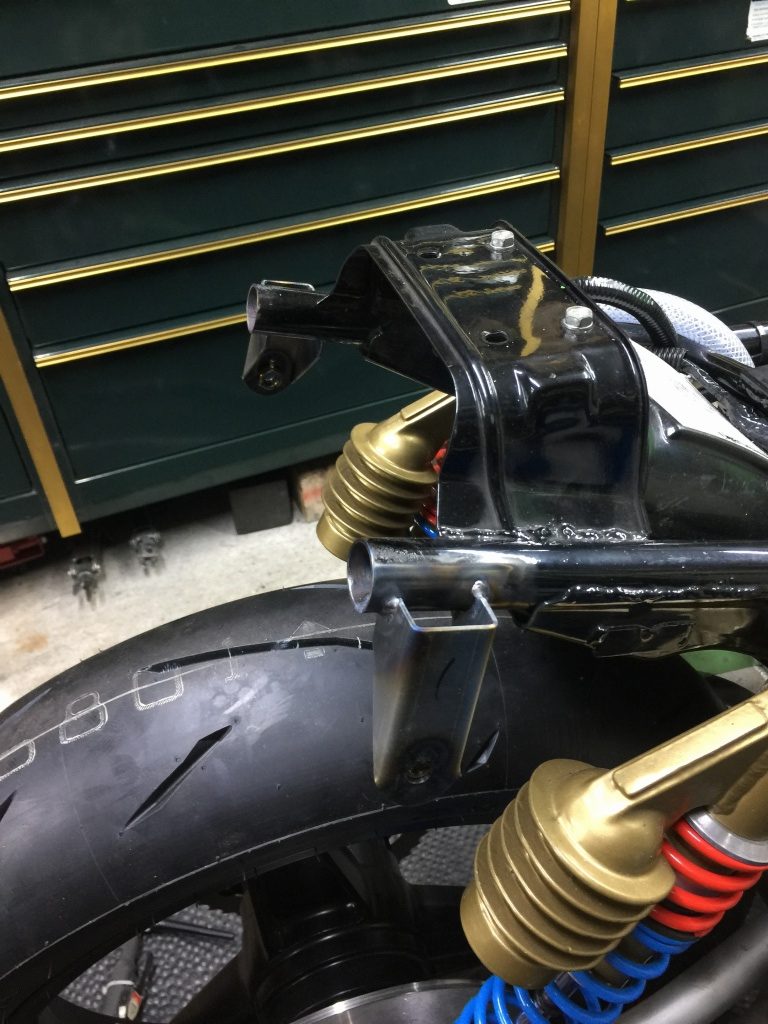

溶接完了です。

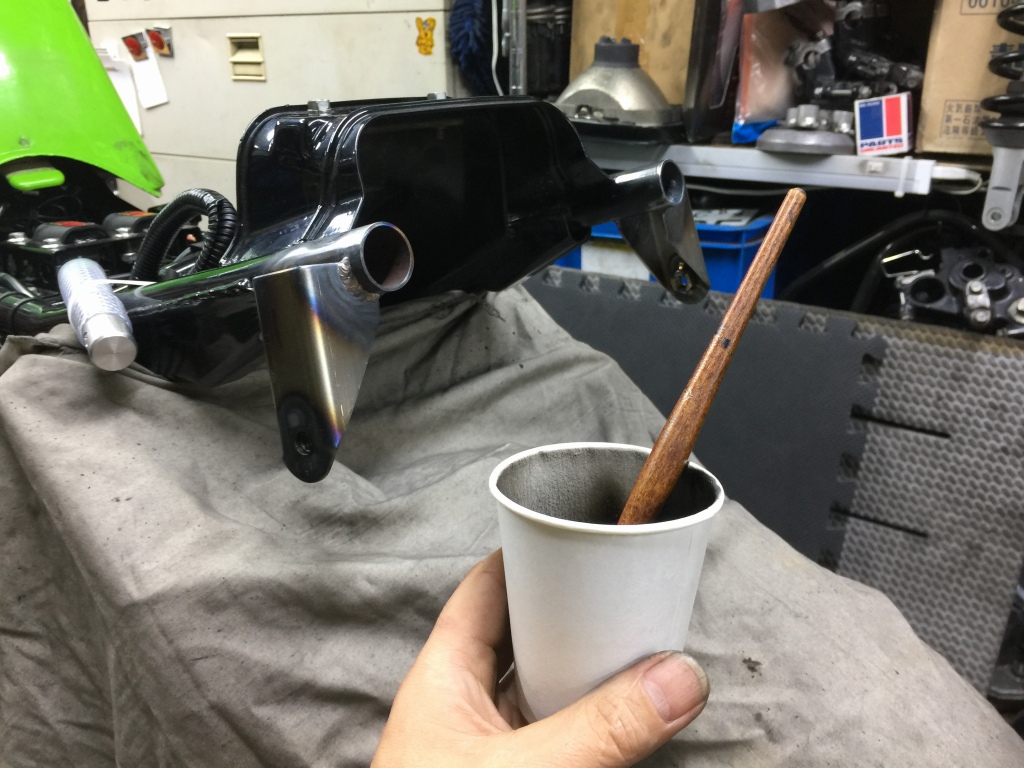

刷毛で塗装します。

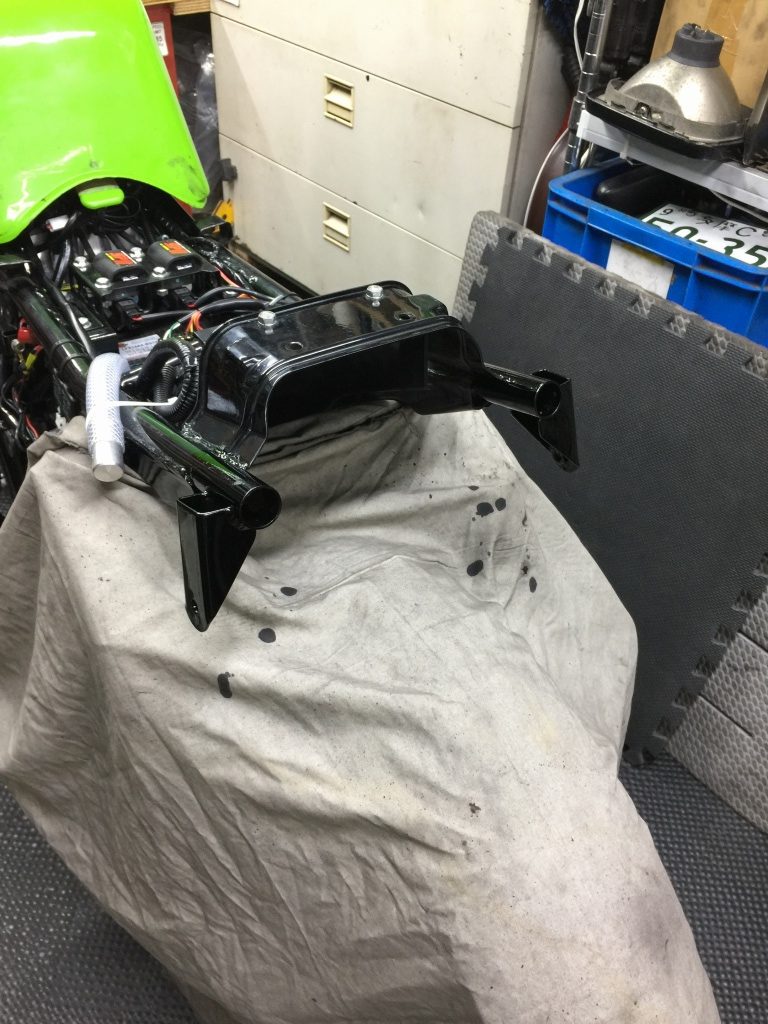

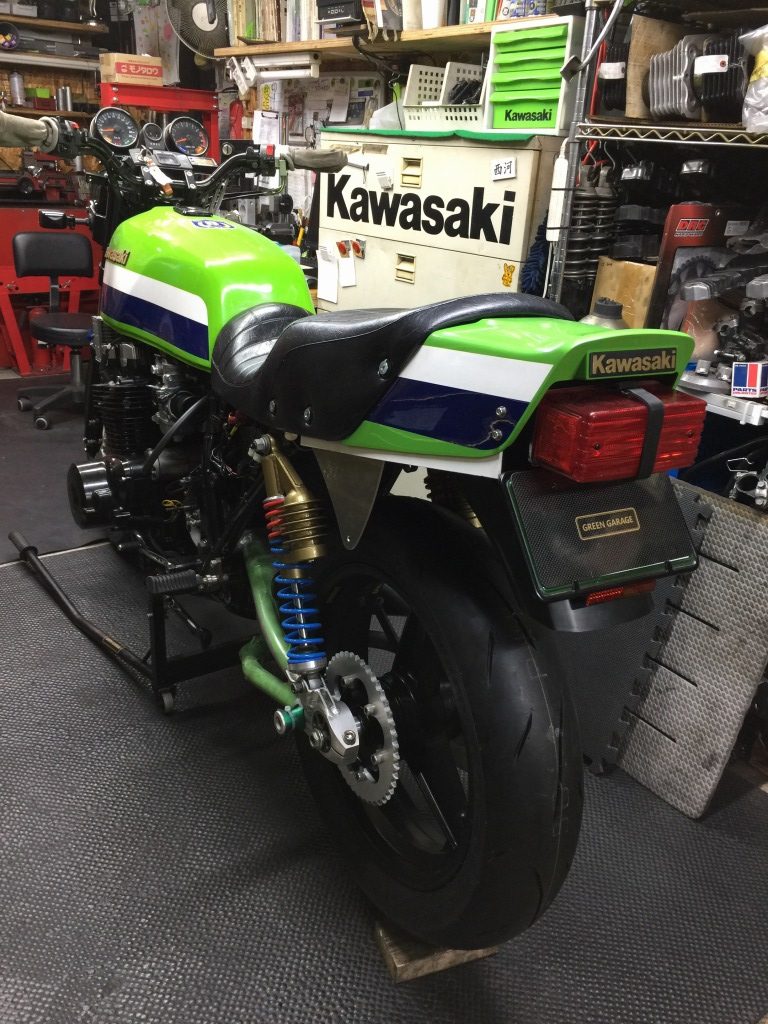

塗装完了です。



挟んである白い板はダミーのゼッケンプレートです。



この後、ブラケットのネジ穴の位置を割り出して、三角プレートに穴開けして固定します。

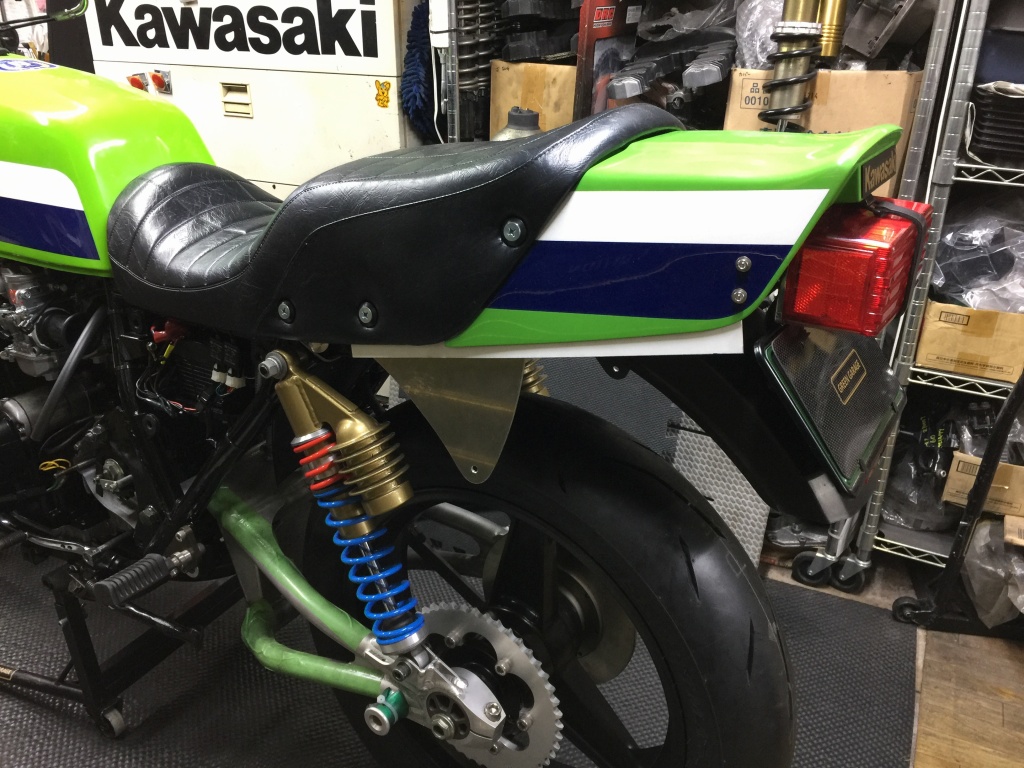

ワークスタイプのゼッケンが付くとこんな感じになります。
