Z1000J1 K.K様 ETC車載器 ヨシムラプログレス2メーター 純正ヘッドライトケース 取り付け



先日の納車時にやり残した作業を行います。利便性を考えてETC車載器だけは早めに付けましょうということで、合わせてヨシムラテンプメーターも取り付けます。



アクセントとしてタンクにチャンピオンステッカーも貼り付けます。



ヨシムラテンプメーターのステーはこんな感じでハンドルバー中央に取り付けます。材料は2ミリのジュラルミン板から製作、下側をハンドルバーの外径に合わせてカールし、タイラップで固定します。

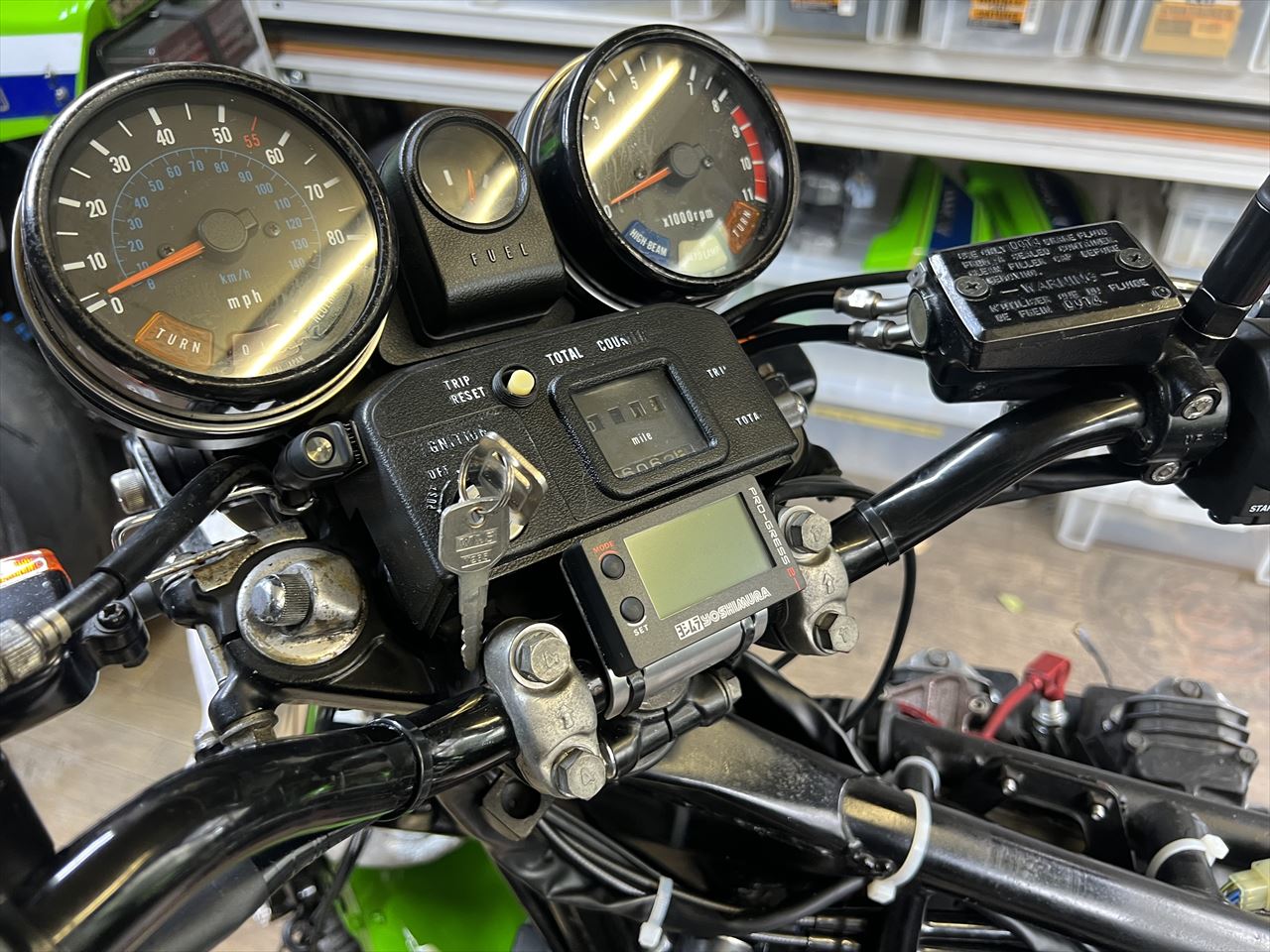

メーターを取り付けるとこんな感じ。イグニッションキーが左にオフセットしているJならではのレイアウトです。

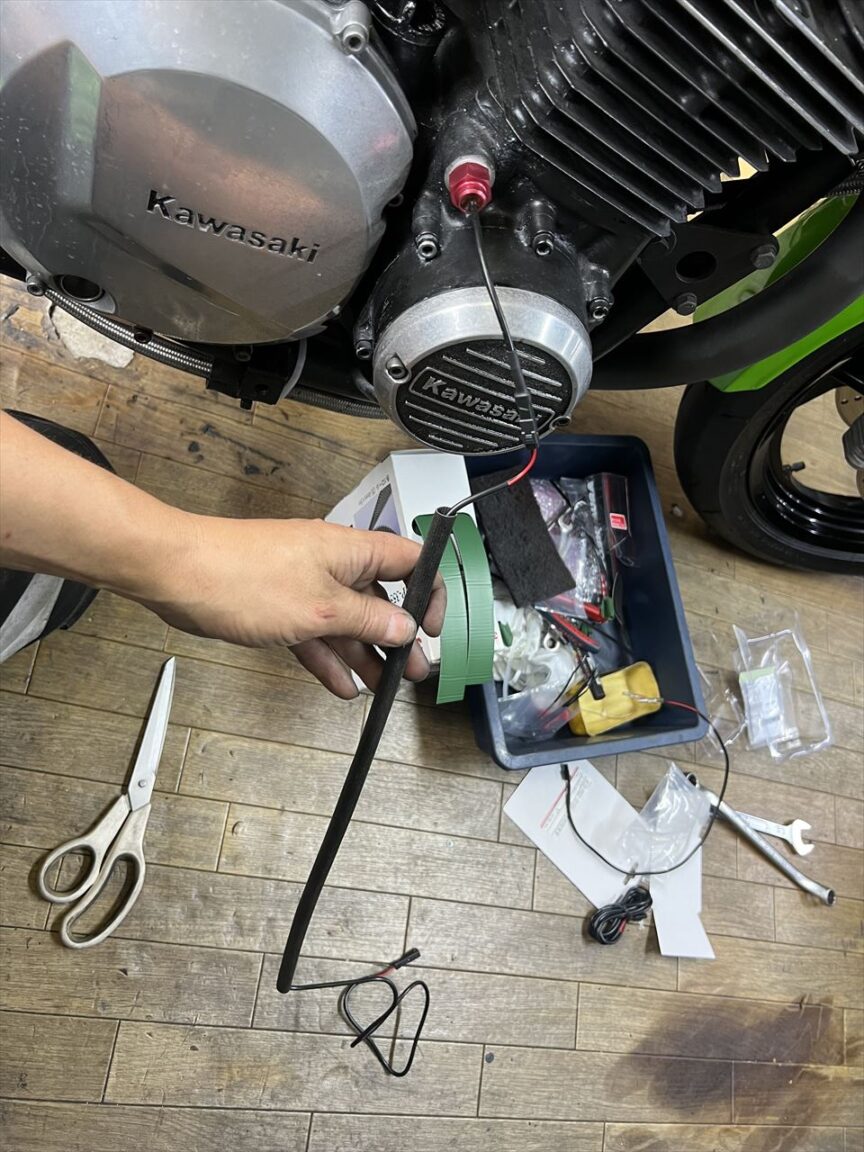

エンジン右側に油温センサーを取り付け、配線はシリンダー後ろ側から直ぐ上に立ち上げます。配線は耐熱性のあるガラス編み組みシリコンチューブで保護します。

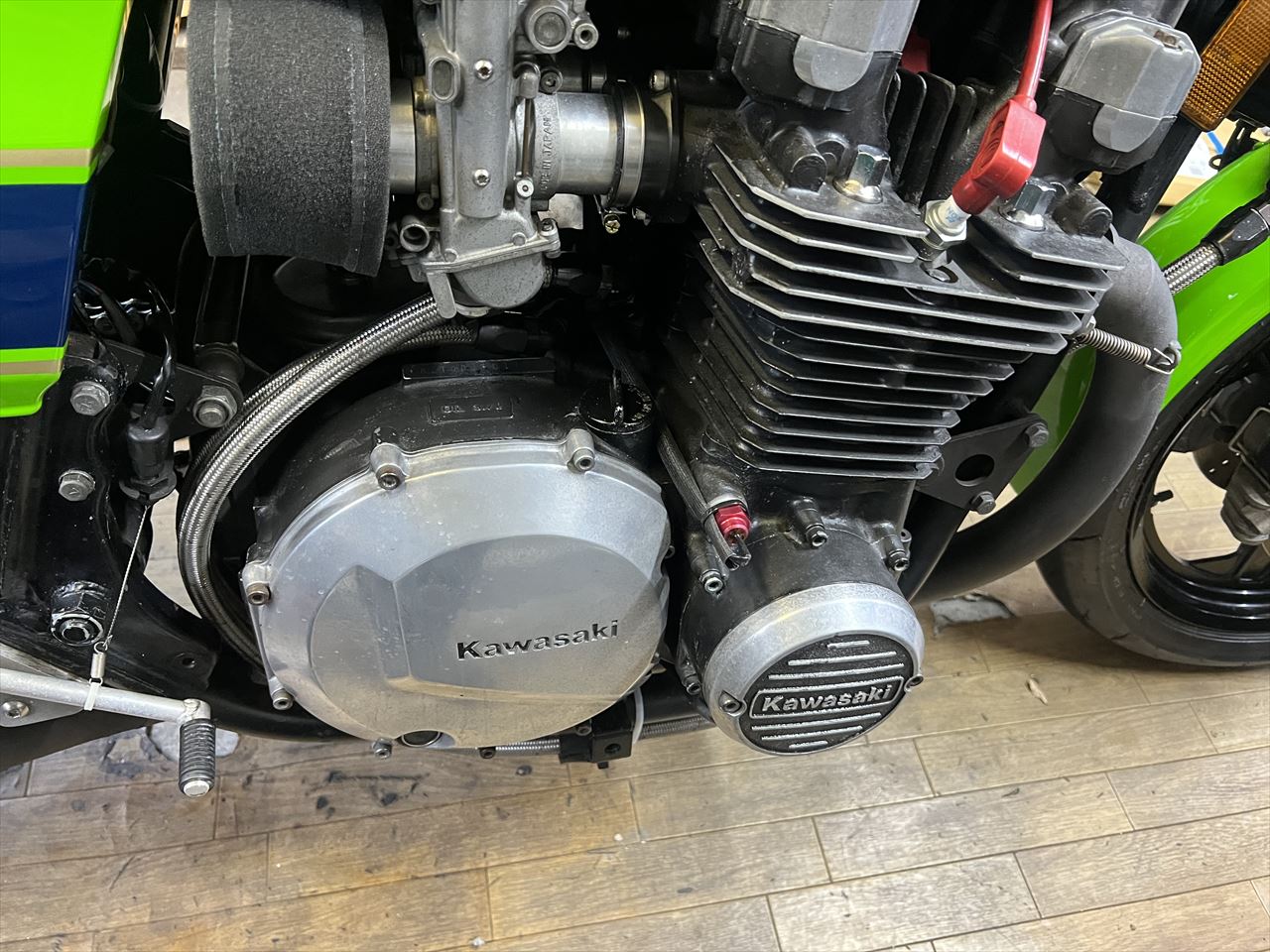

固縛するとこんな感じ。



ヘッドライトも変更することに。シビエのレンズがシビエの汎用ケースで取り付けられていましたが、ちょっと違和感があったので純正戻しをお勧めしていました。純正のケースも入手できたそうなので、合わせて交換します。

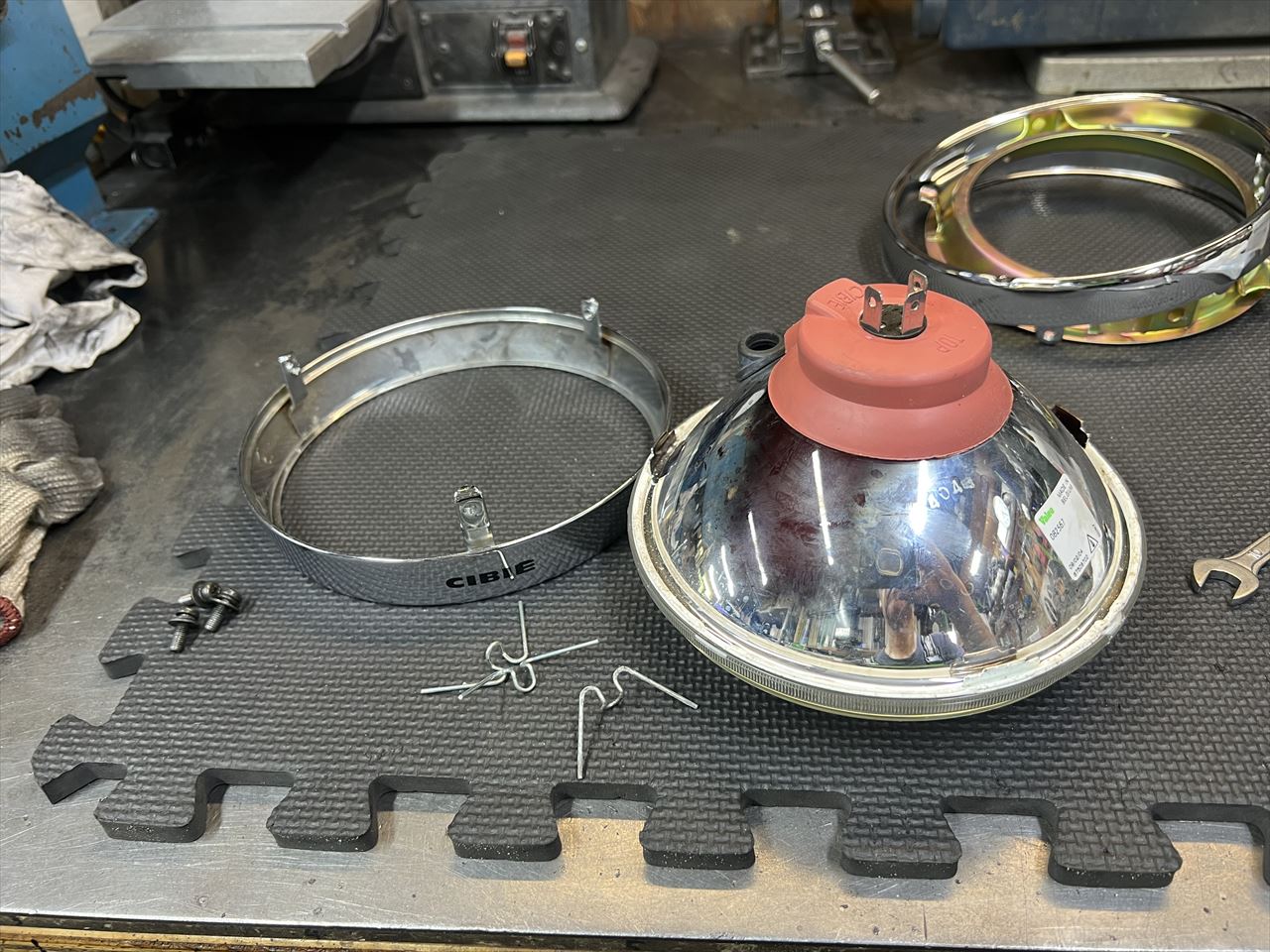

シビエのレンズは分解して移植します。

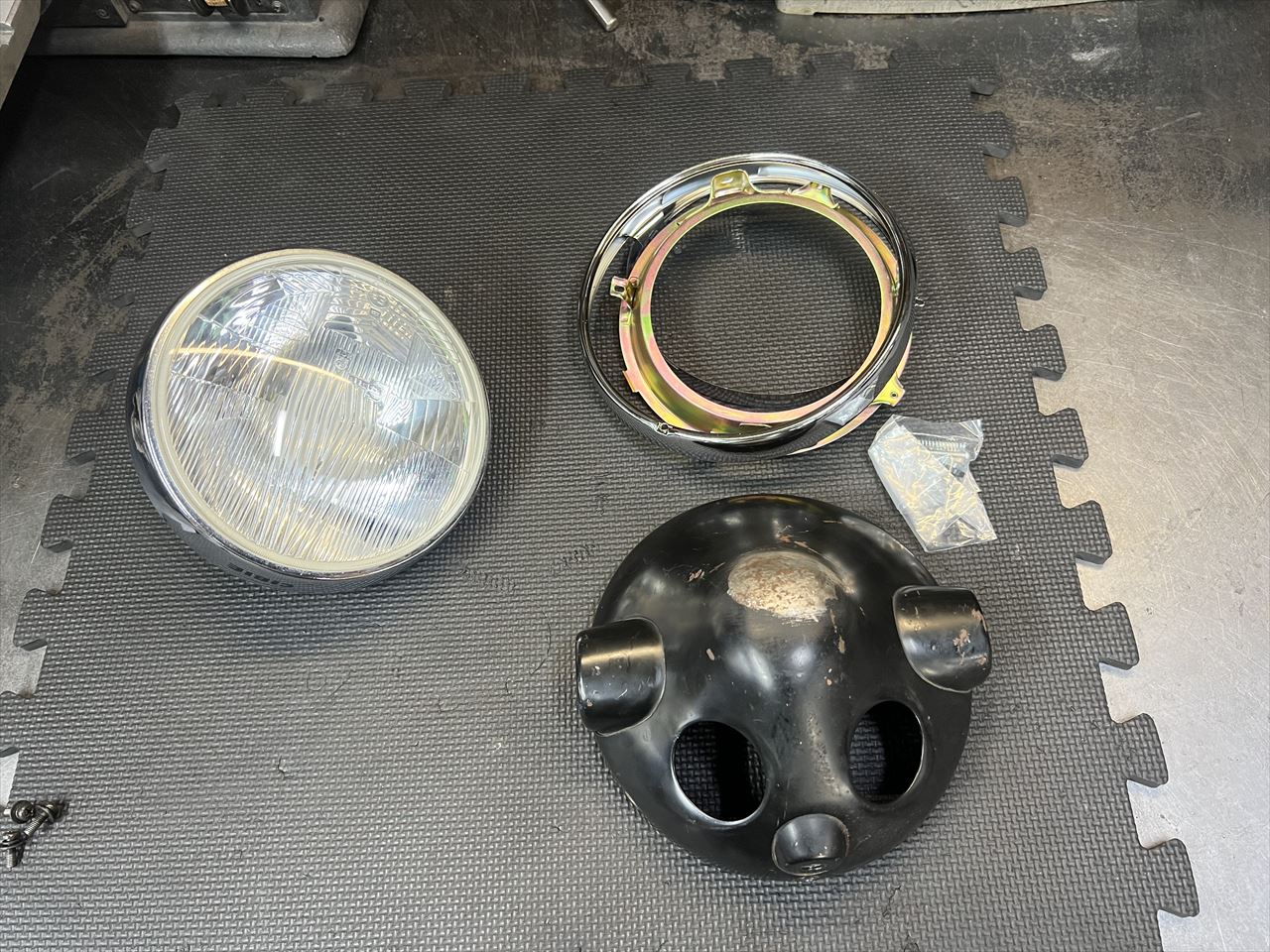

後ろのケースはJ純正品です。リムはMRSのZ系用を使います。

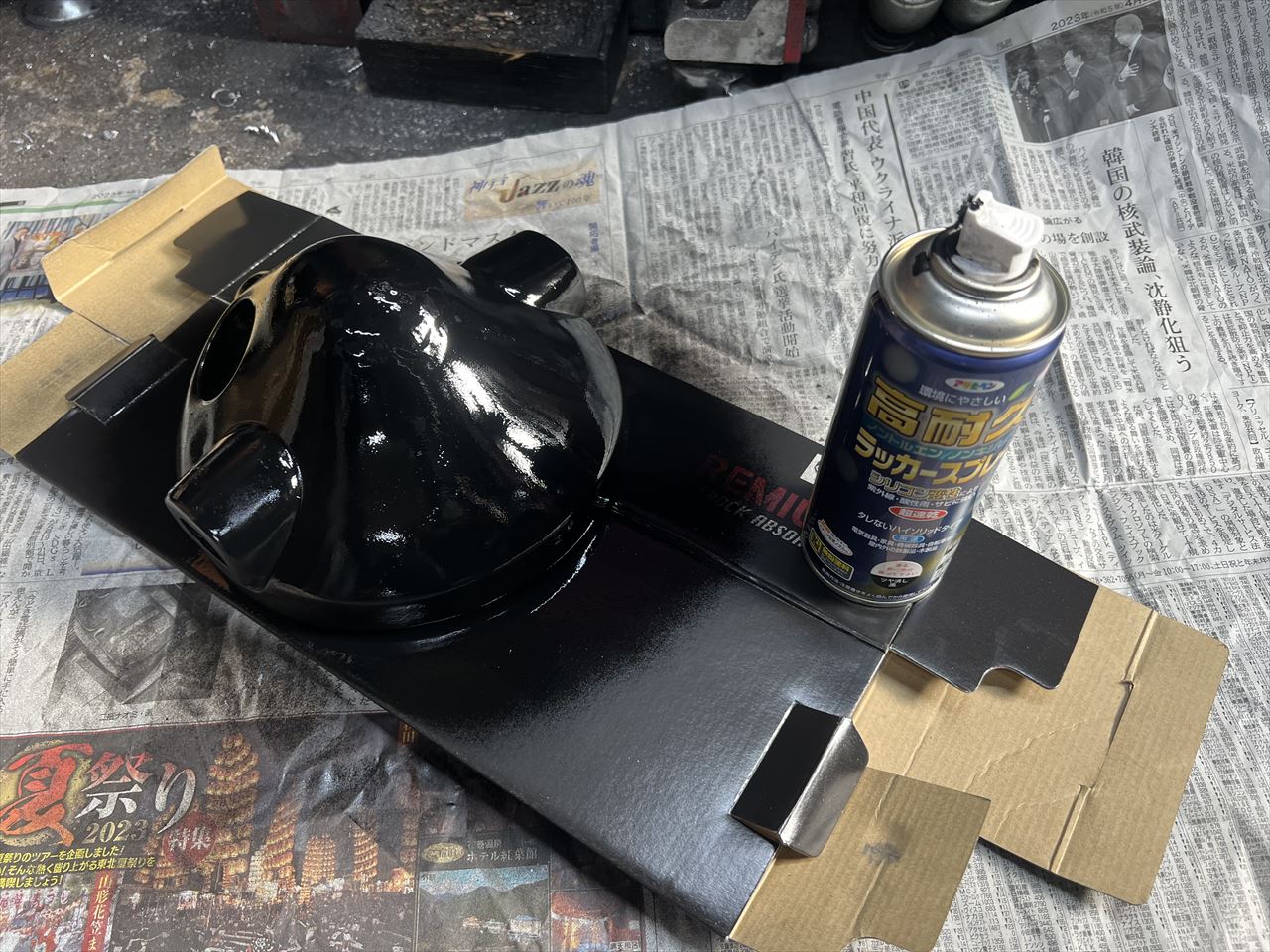

ケースを軽く塗装します。

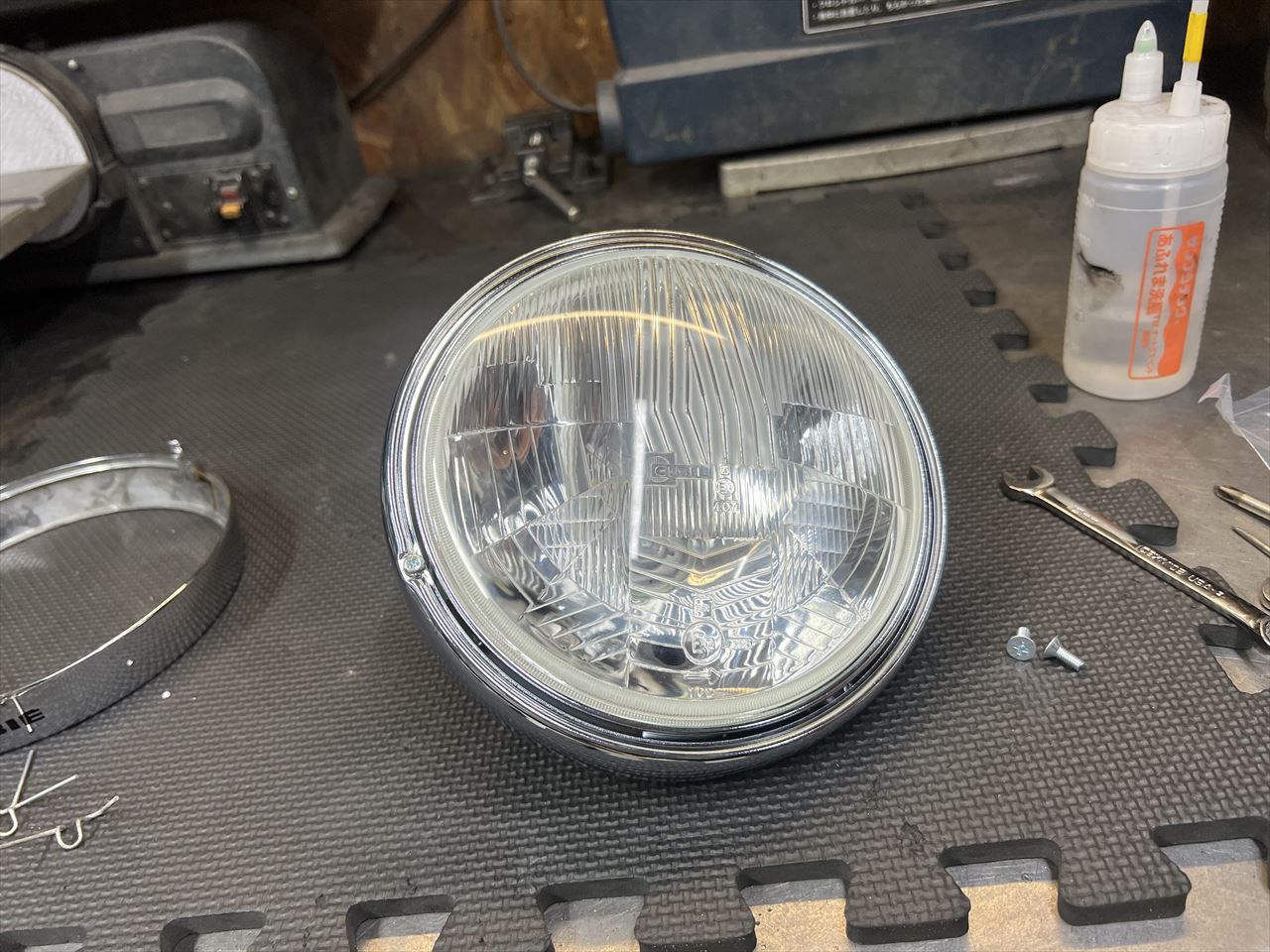

既存のシビエレンズに新しいリムを組み込みます。

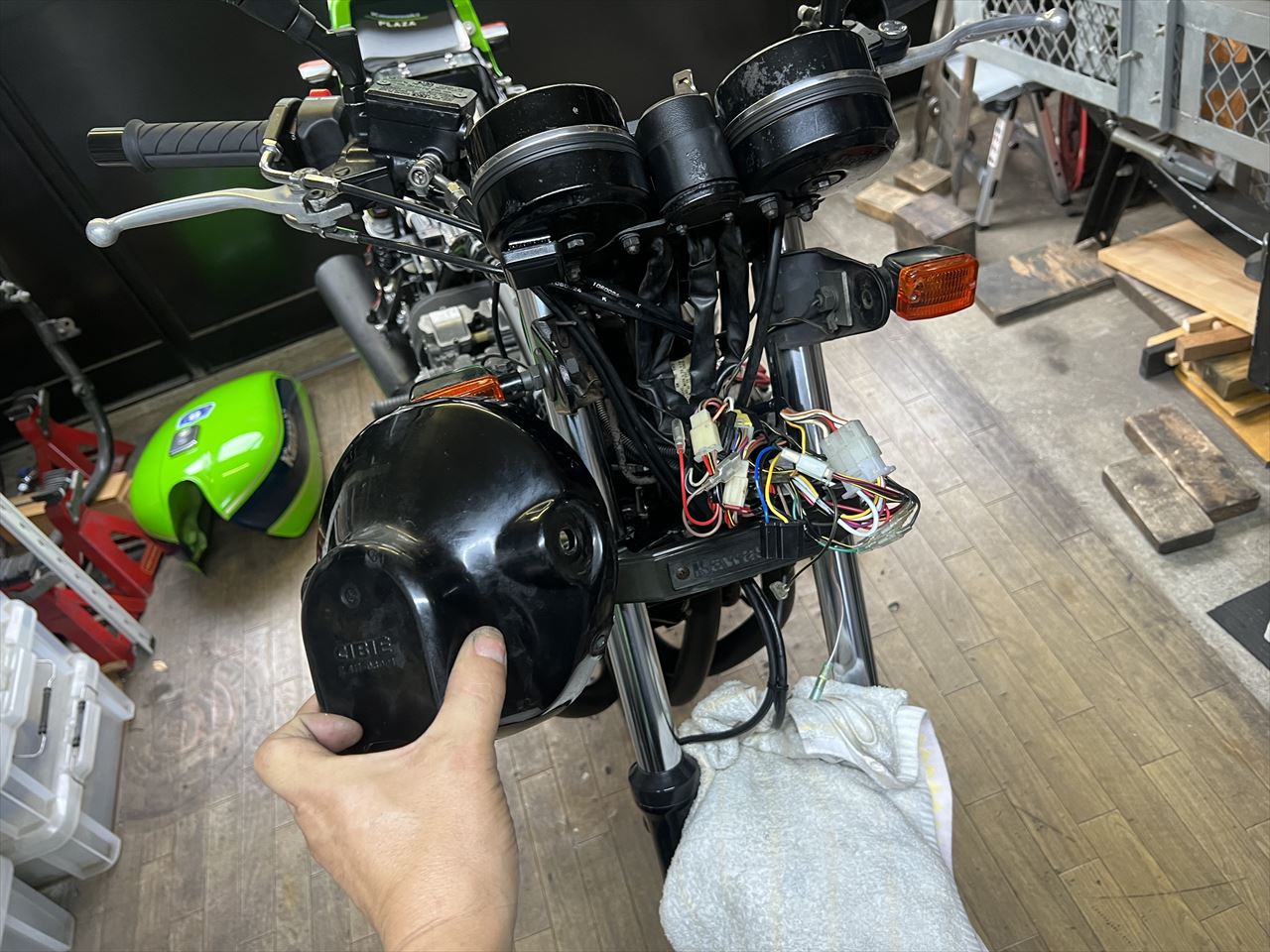

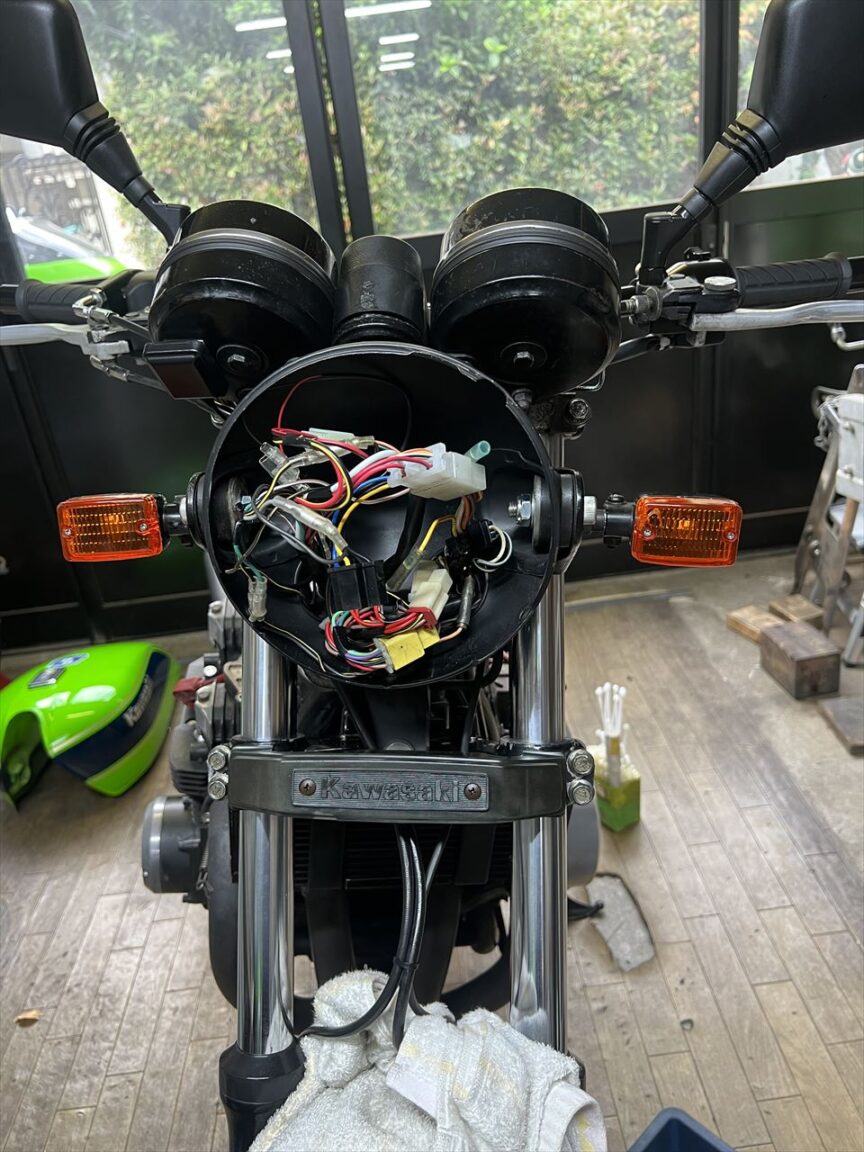

Jのノーマルケースを取り付けます。合わせてETCとテンプメーター周りも配線します。

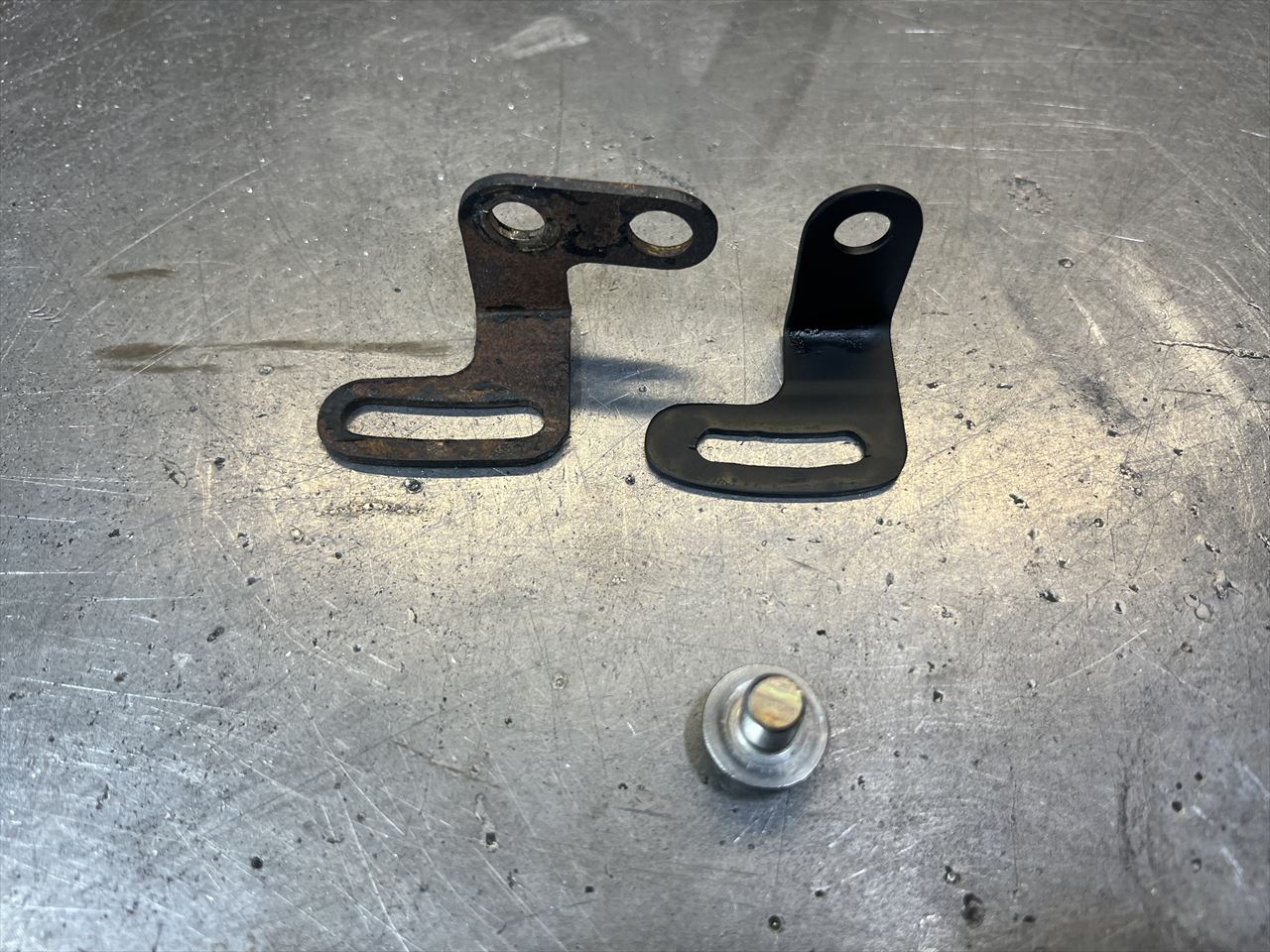

光軸調整ステーが欠品していたので、手持ちの純正ステーをコピーして新たに鉄板で製作します。



多少省略してシンプルに作りました。

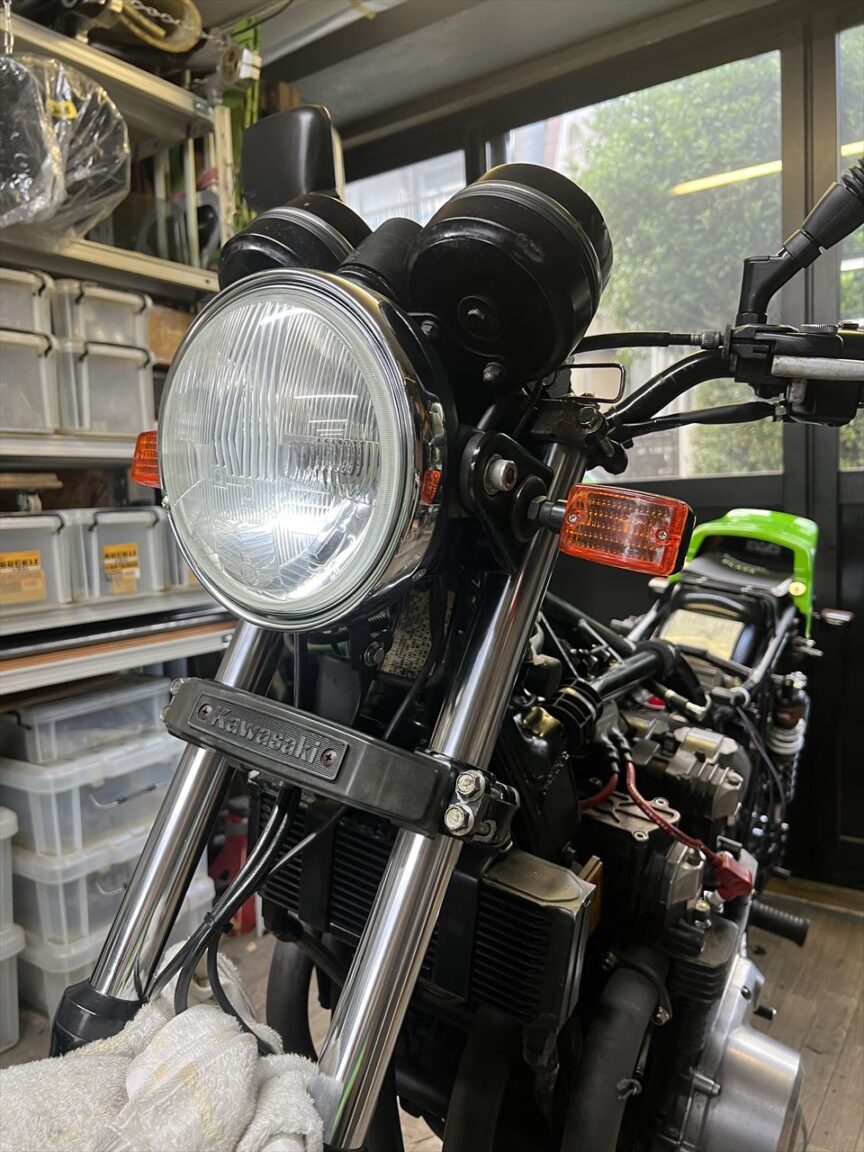

純正ヘッドライトケースで復元します。

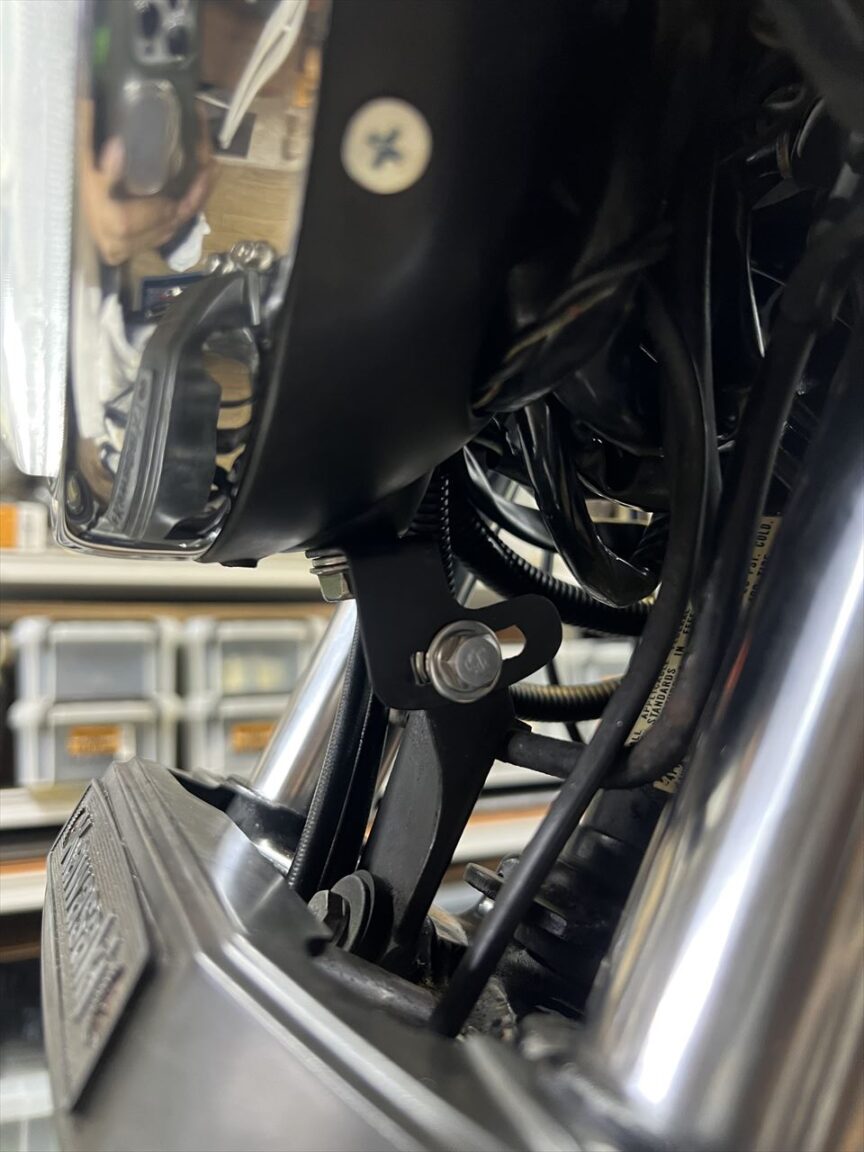

製作した光軸調整ステーはこんな感じ。

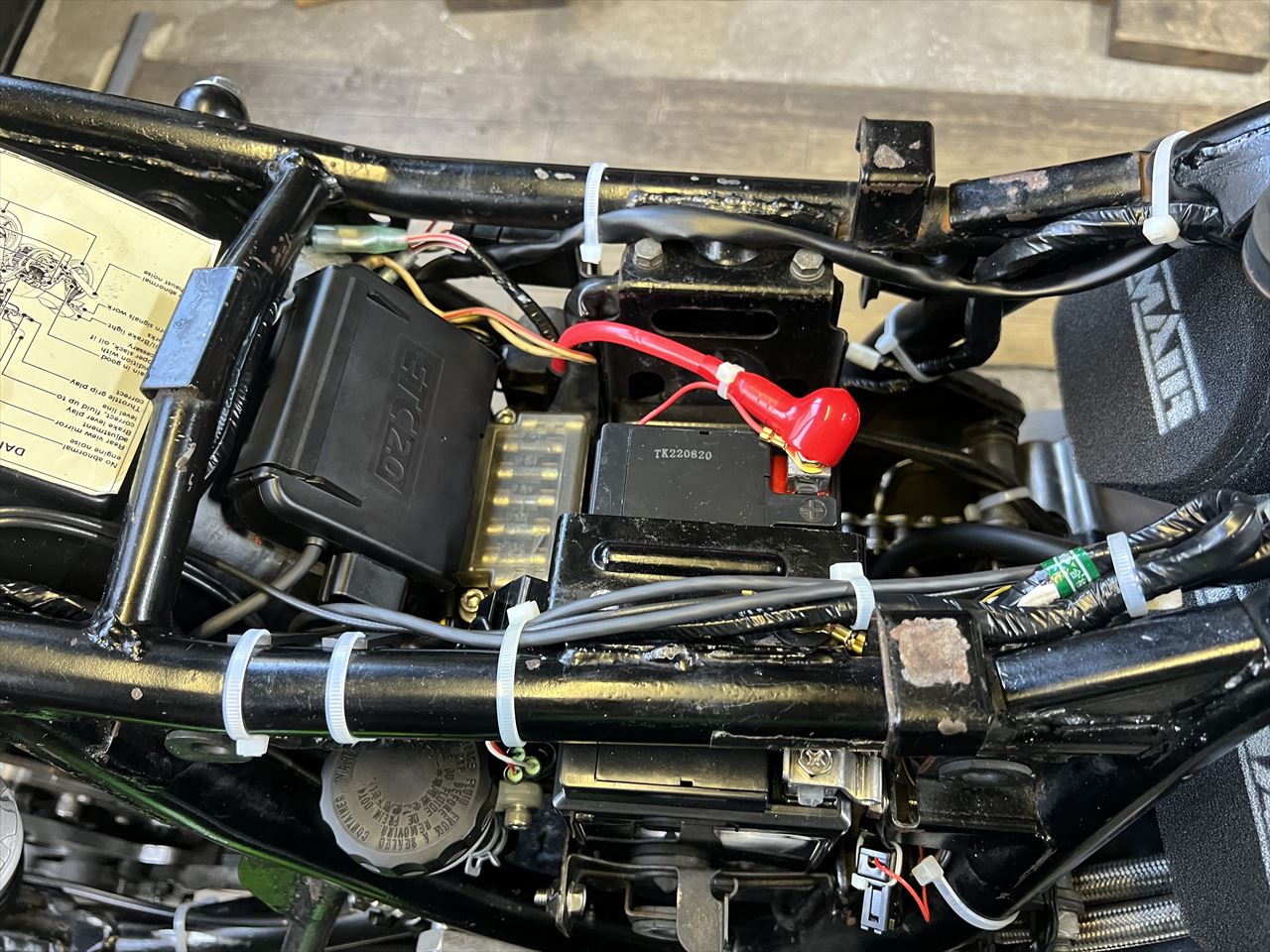

ETC車載器はヒューズBOXの後ろに設置します。

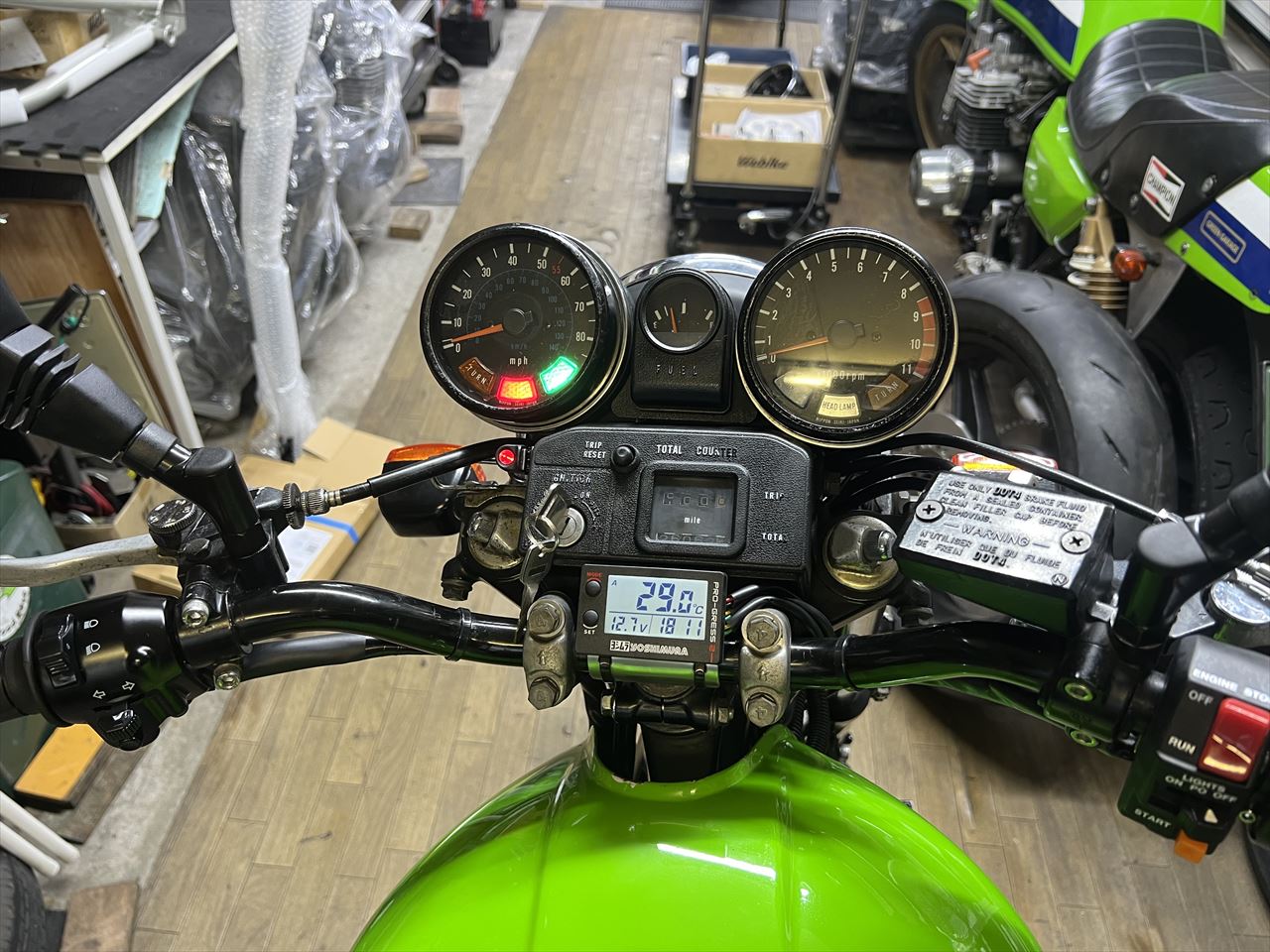

電源を入れ、動作を確認します。これで走り始めの最低限の装備と整備は完了です。いろいろあるこれからのカスタム計画は、じっくり練ってから進めましょう。

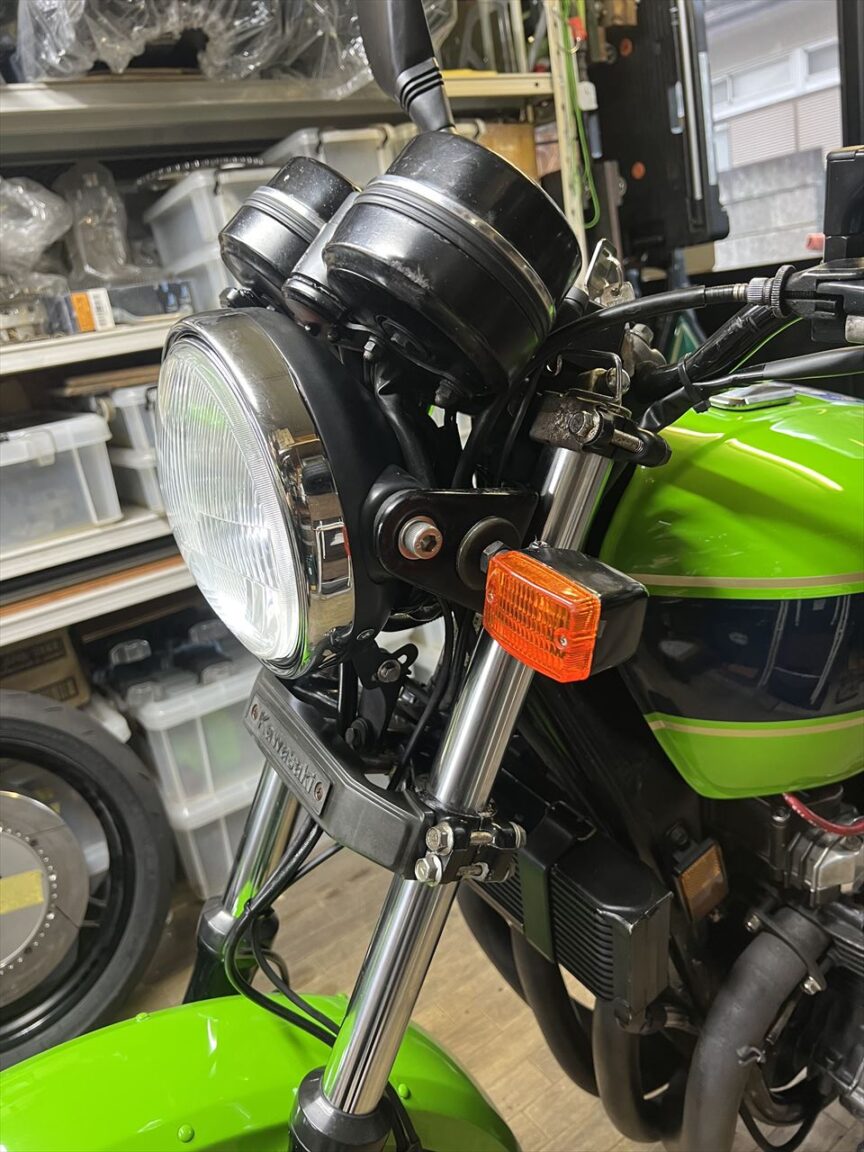

ヘッドライト周り、やはりノーマルの方が収まりがいいですね。
