Z1000R1 K.K様 ワークスS1仕様製作 ワークスクラッチレリーズ チェーンローラー S1ローターオフセット修正



クラッチレリーズ周りをワークスタイプに変更します。レリーズ周りはPMC製のイージークラッチキットを流用します。シフトシャフトの支持用には、純正のミッションカバーにガイドを溶接して対応します。



ミッションカバーのオイルシールは、ノーマルと同じ3カ所に入れます。



ミッションカバーを取り付けます。

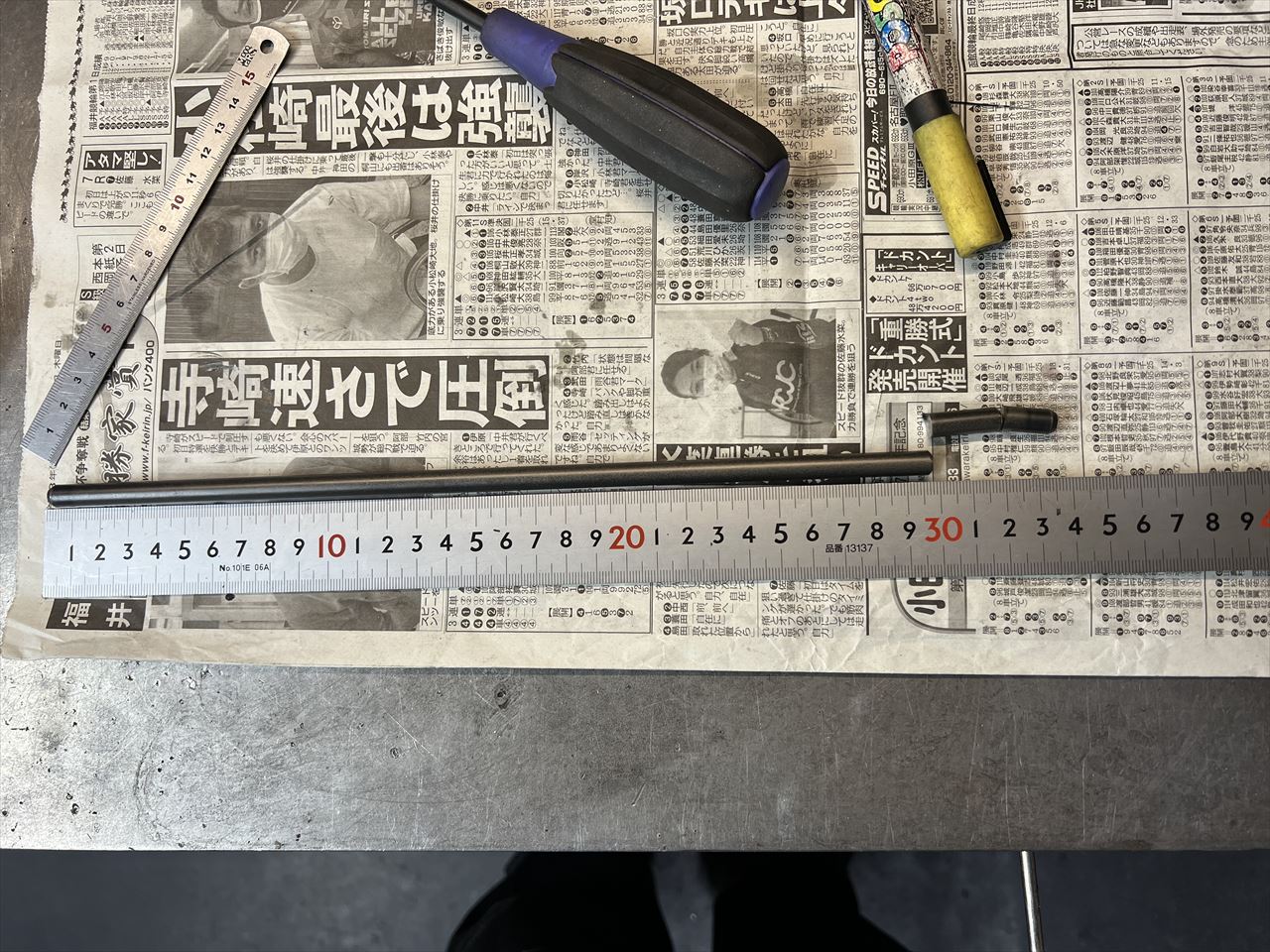

プッシュロッドはJ用をカットして使います。ミッションとクラッチがZ1100Rなので、Jよりさらに短くなりますね。



レリーズレバーは、適正なクラッチの切れを確保するため、キット同梱の腕の長い物は使わずに左のノーマルを使います。これで「イージー」ではなくなりますが、クラッチの切れ量確保を優先します。

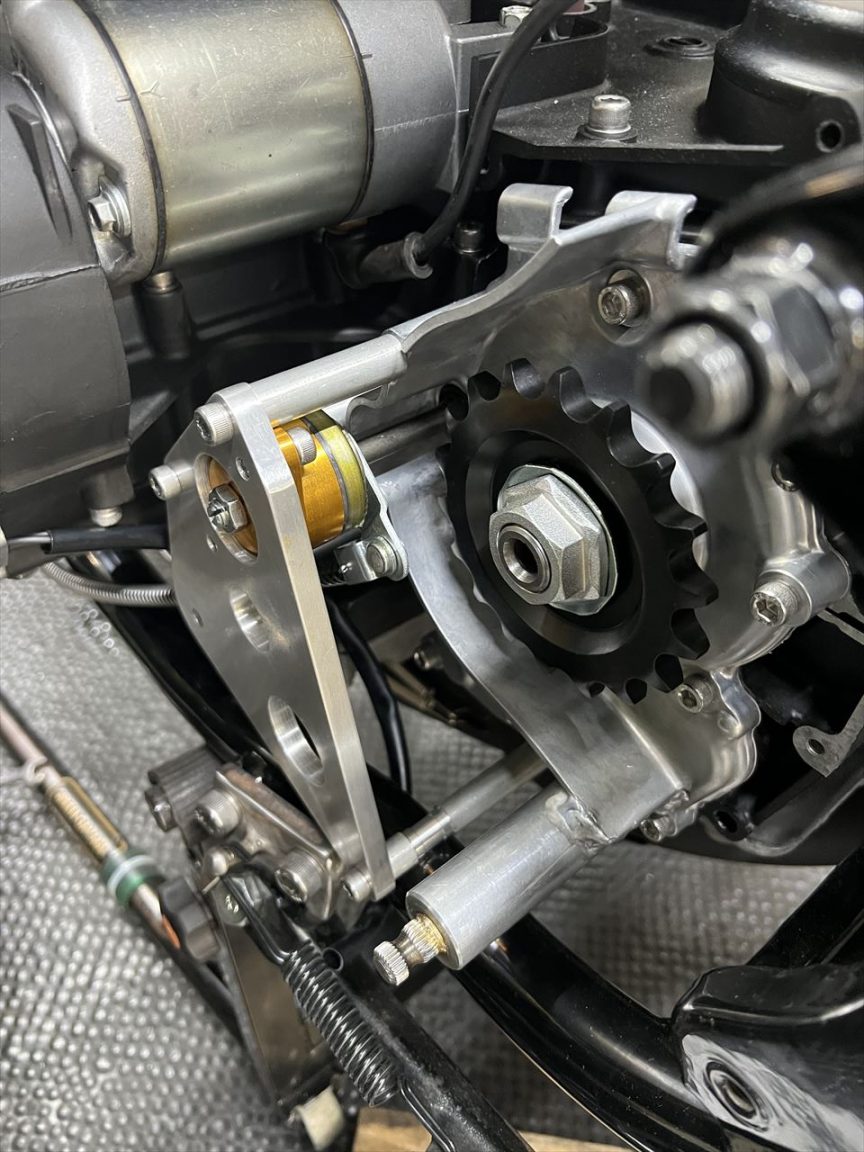

レリーズとケーブルをプレートにセットします。



エンジンに組付けたらプッシュロッドの遊びを適切に設定します。



内部はこんな感じ。

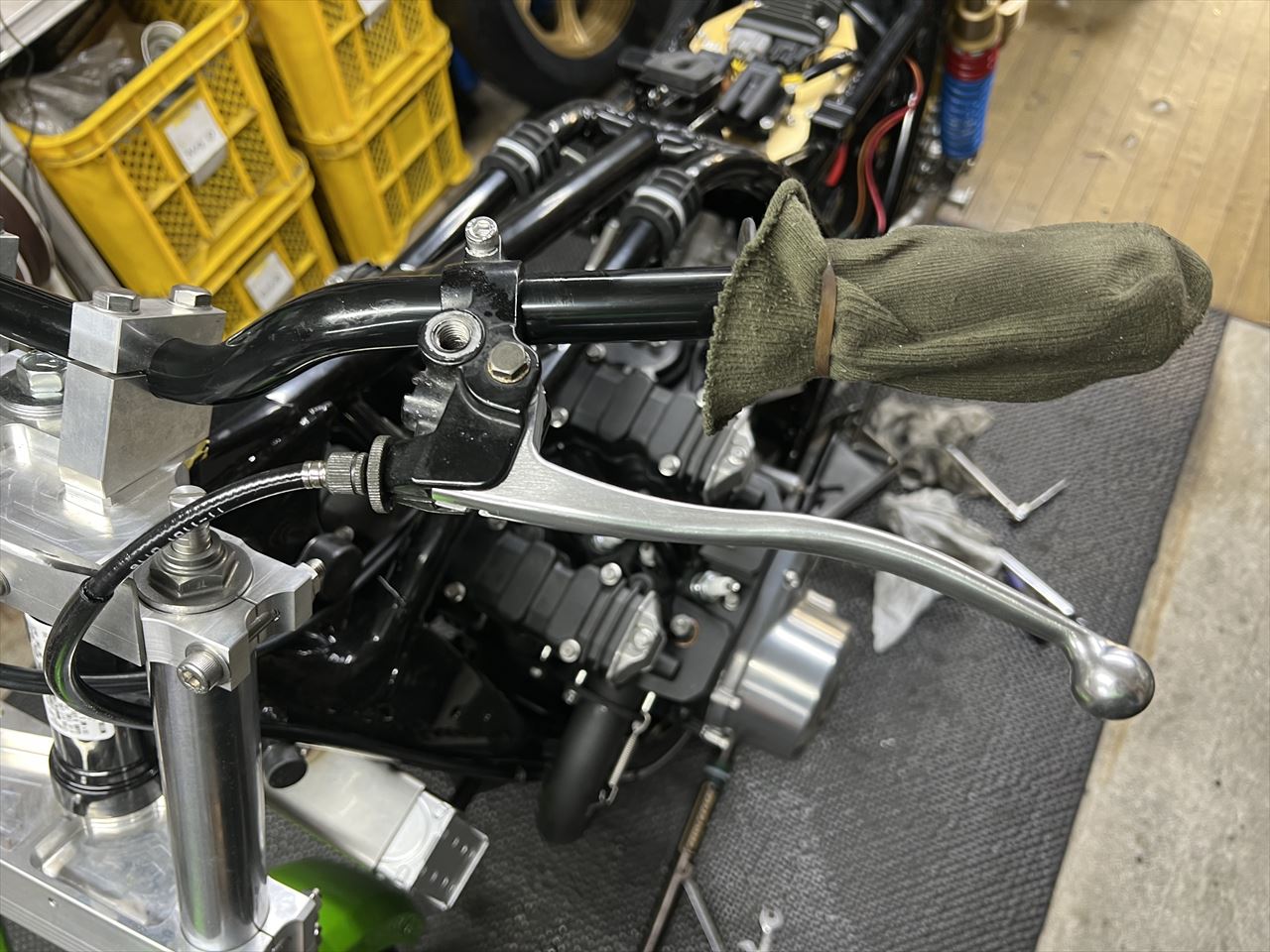

クラッチレバーはJより少し長いZ1300純正品を使います。

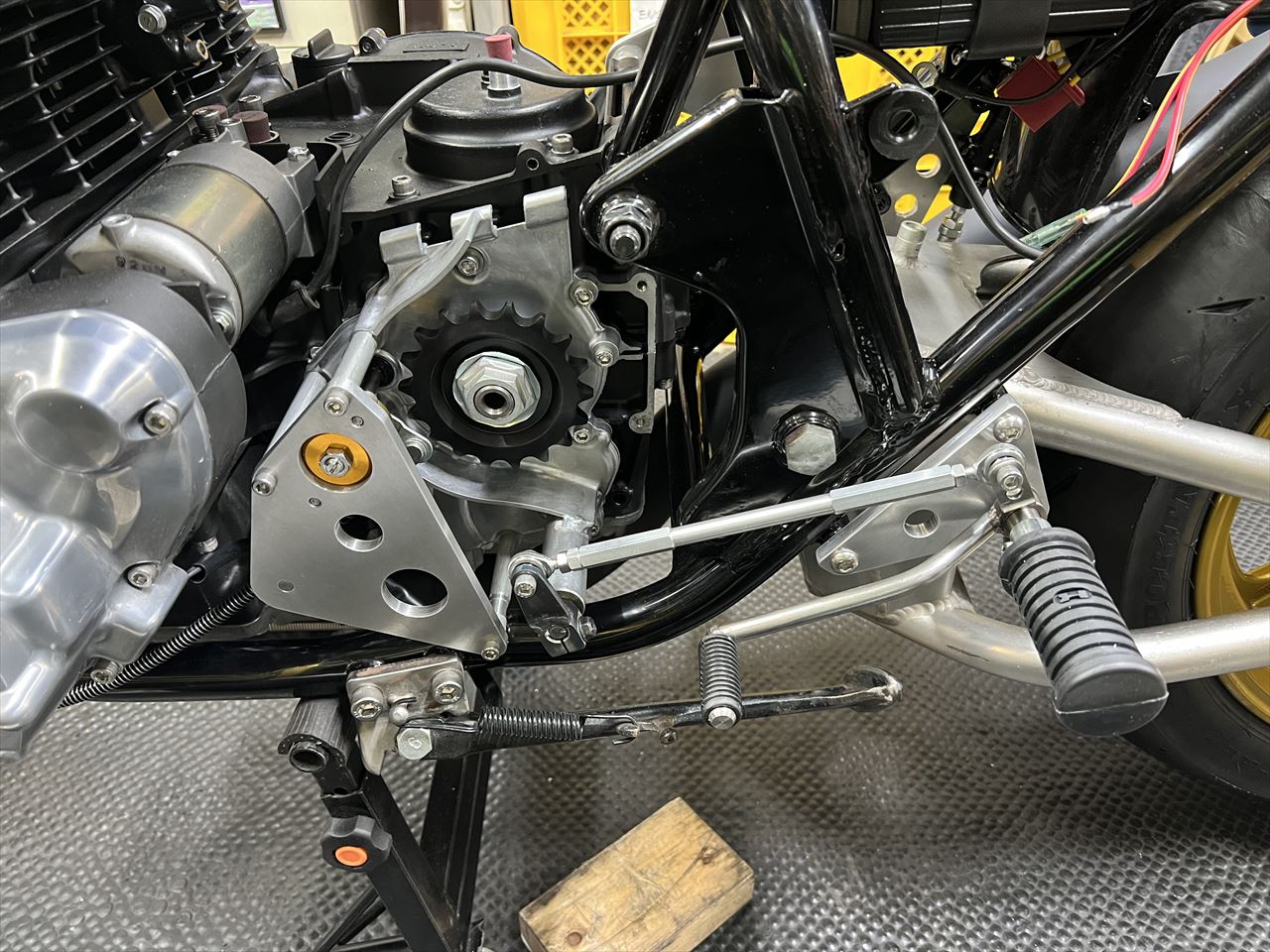

チェンジロッドとリンクを現車合わせで製作し、取り付けます。

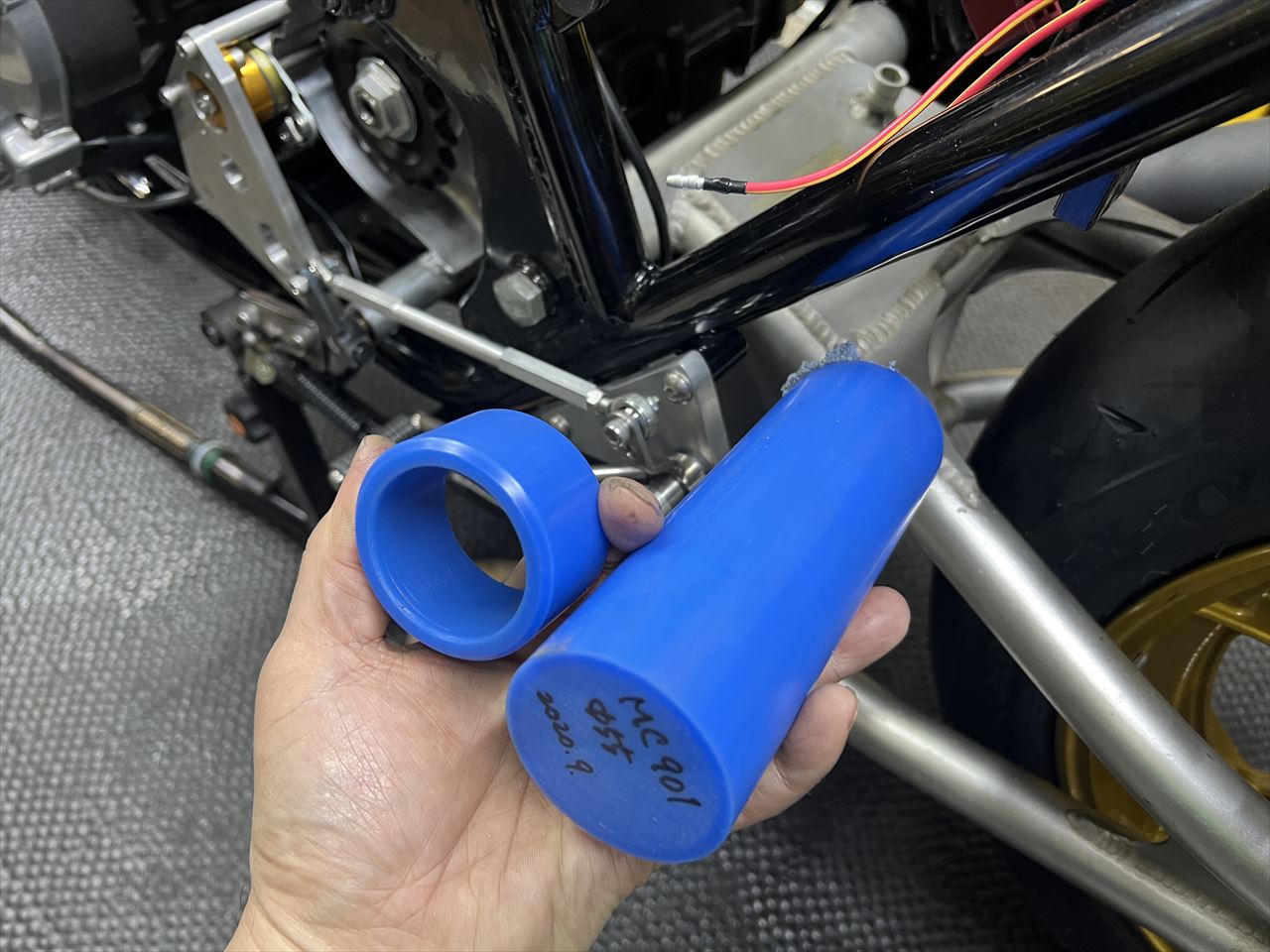

追加でS1スイングアーム用のチェーンローラーを製作します。ナイロンの棒から切り出したのがこちら。

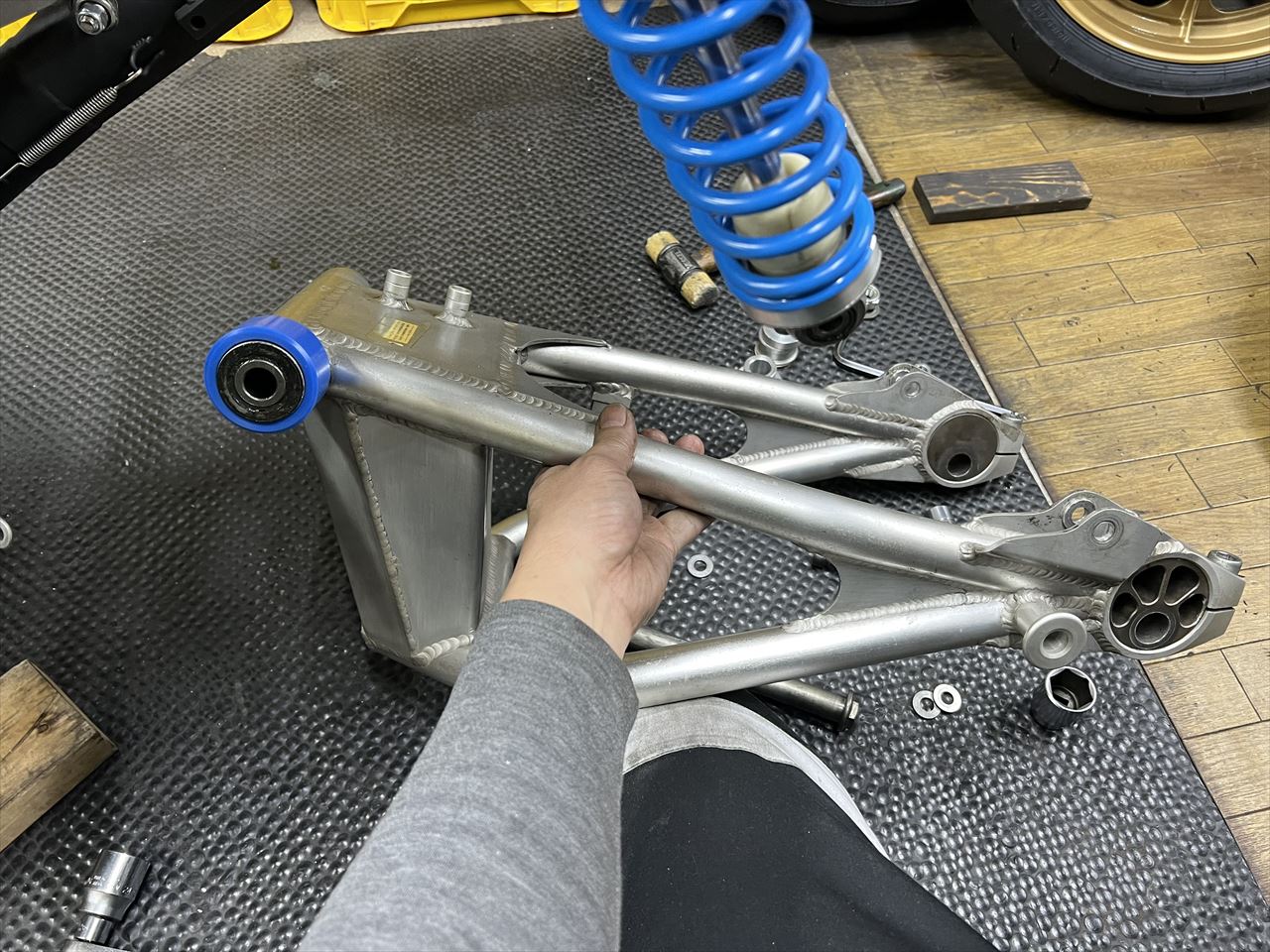

スイングアームを外してローラーを取り付けます。ナイロンローラーはピボット部分で回転する構造なので、摩耗しにくく耐久性があります。

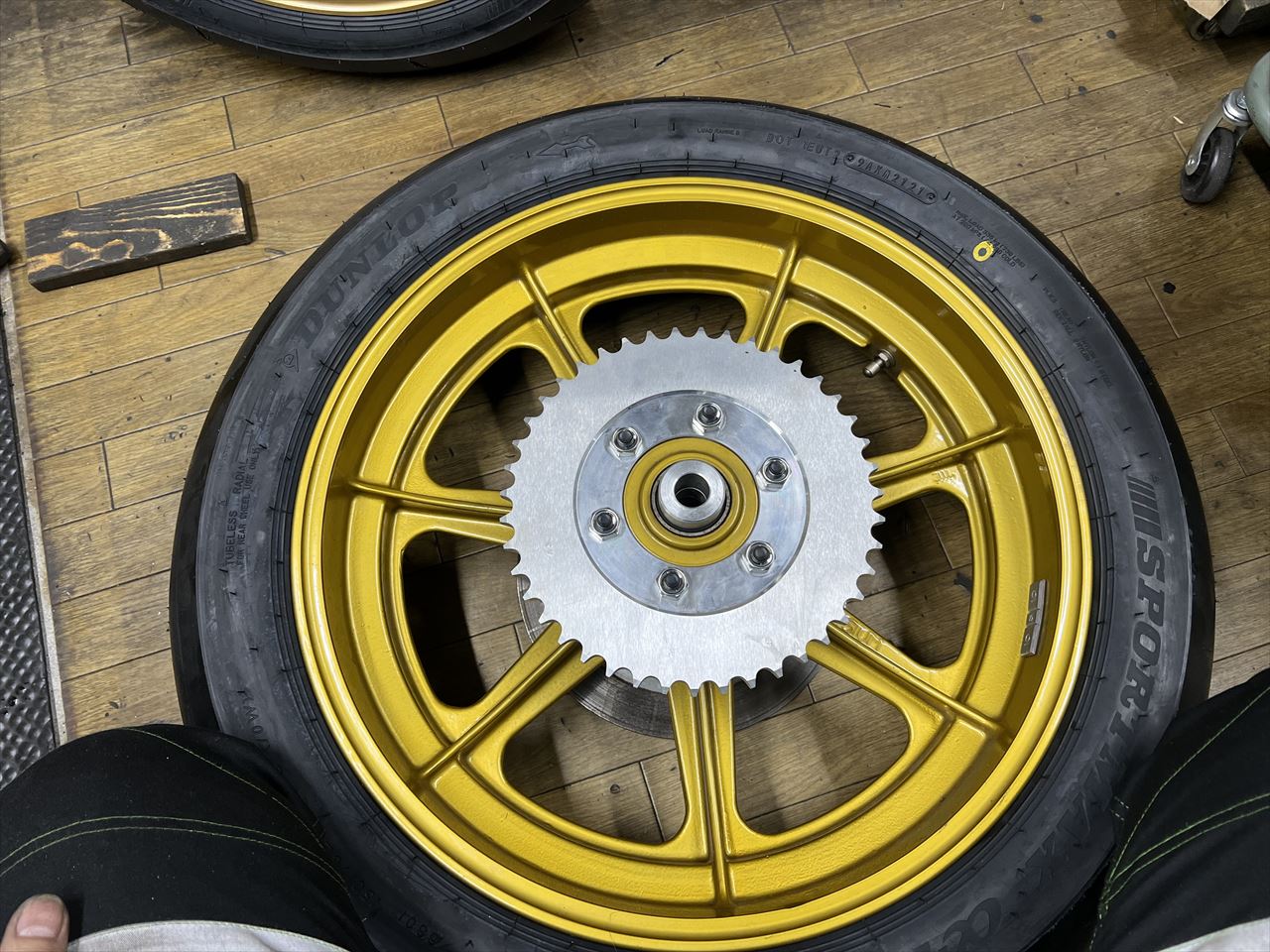

リヤスプロケは当時風に穴無しソリッドタイプに変更します。

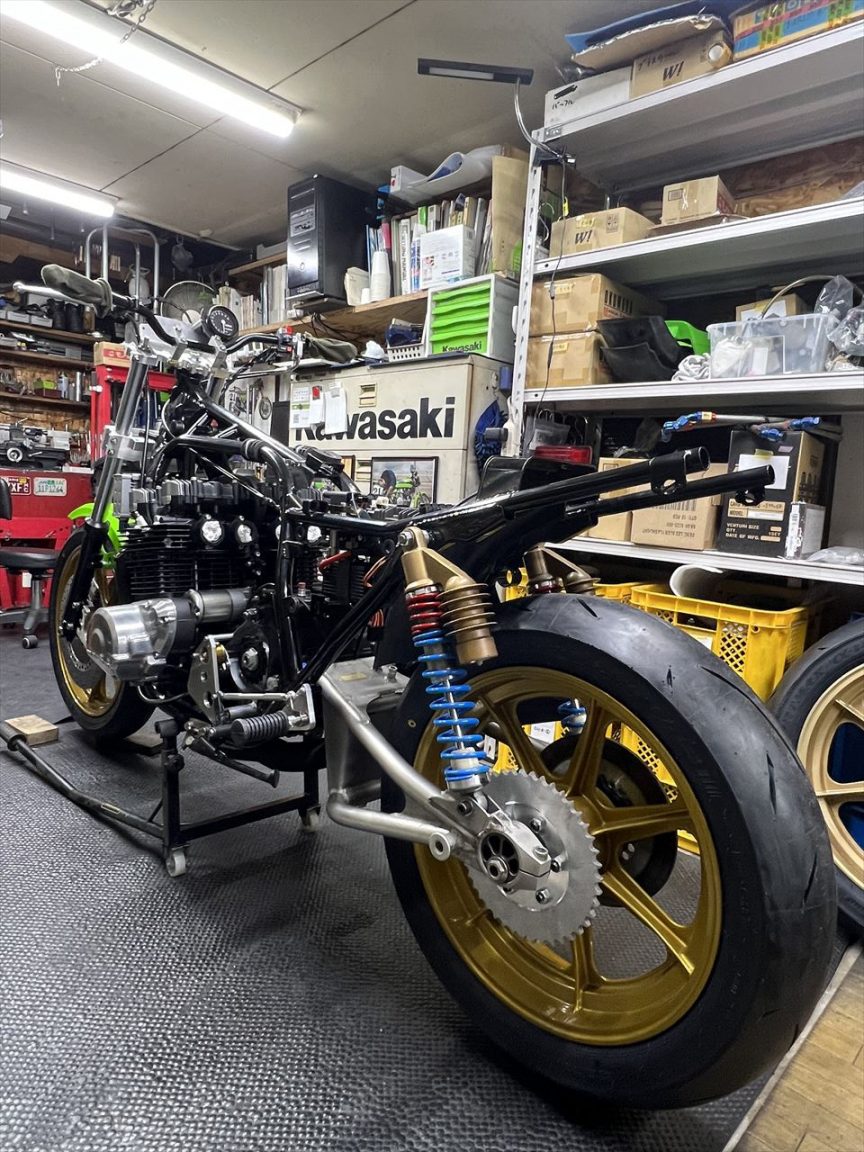

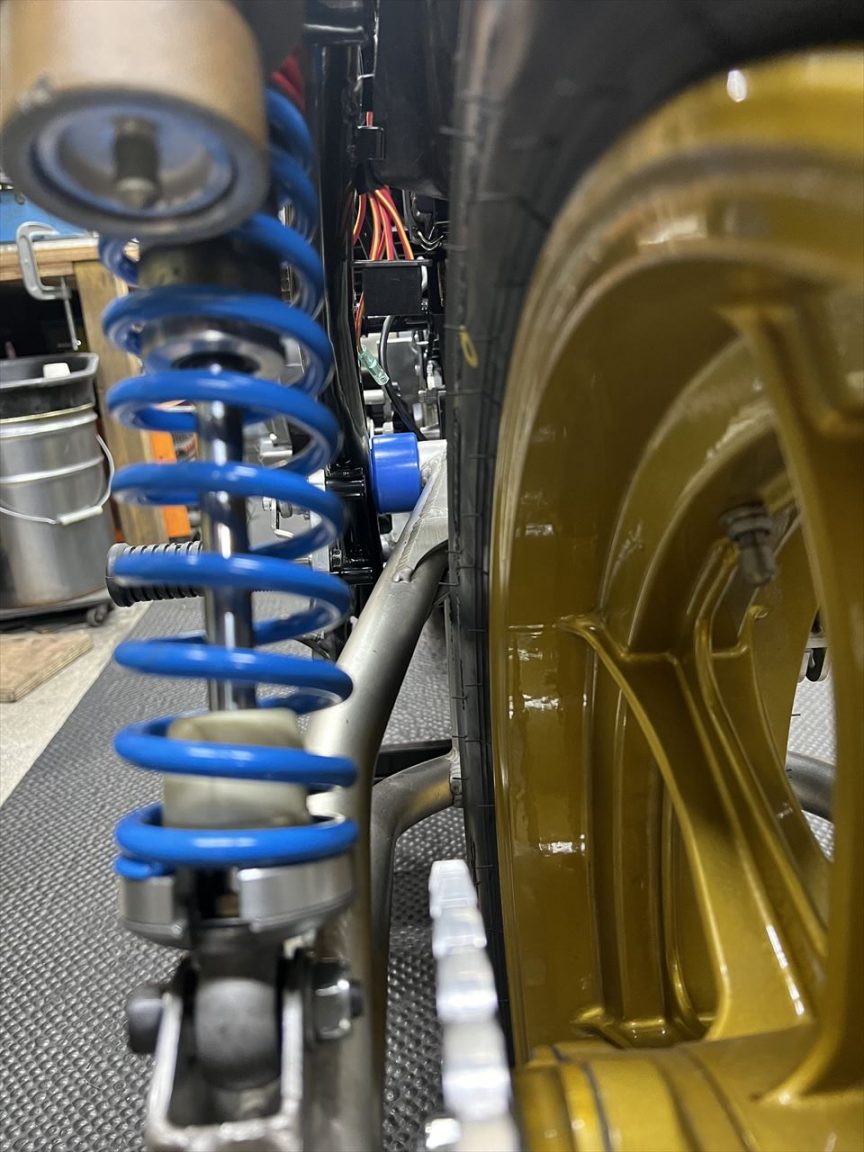

スイングアームを復元します。このローラーがあるだけで、チェーンとスイングアームの干渉はかなり軽減できます。



続いてフロントS1キャリパーに関する問題の対応です。現状はローターオフセットが小さいため、ホイールを組んだ状態でキャリパーが脱着できません。

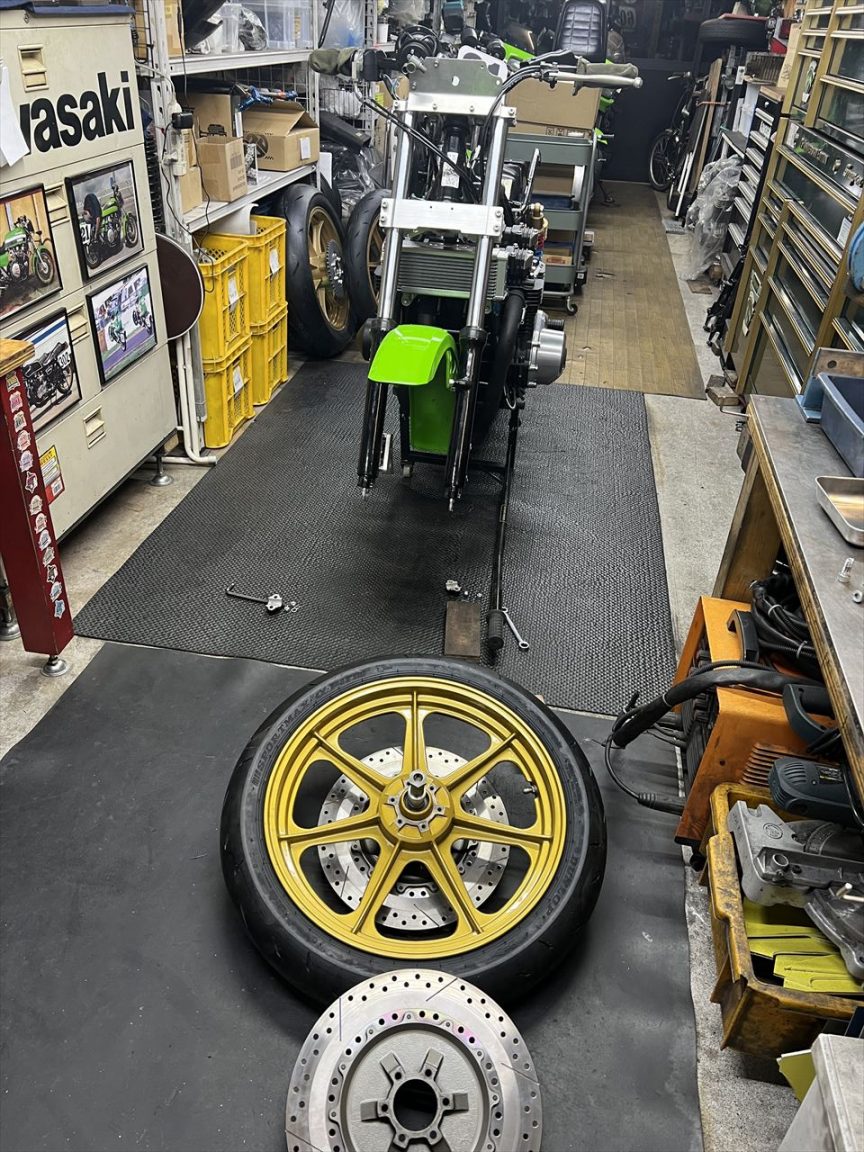

ローターオフセットを増やすために、フロントローターを分解点検します。



手持ちの3ミリ厚のスペーサーでオフセット量を増やしてみます。



ローターの外々で約130ミリ。これは普段弊社で製作しているS1ローターのスパンと同じです。ノーマルステムでも成立する最大スパンです。



これならパッド付でS1キャリパーが脱着できます。



このホイールに合わせたスペーサーを製作します。

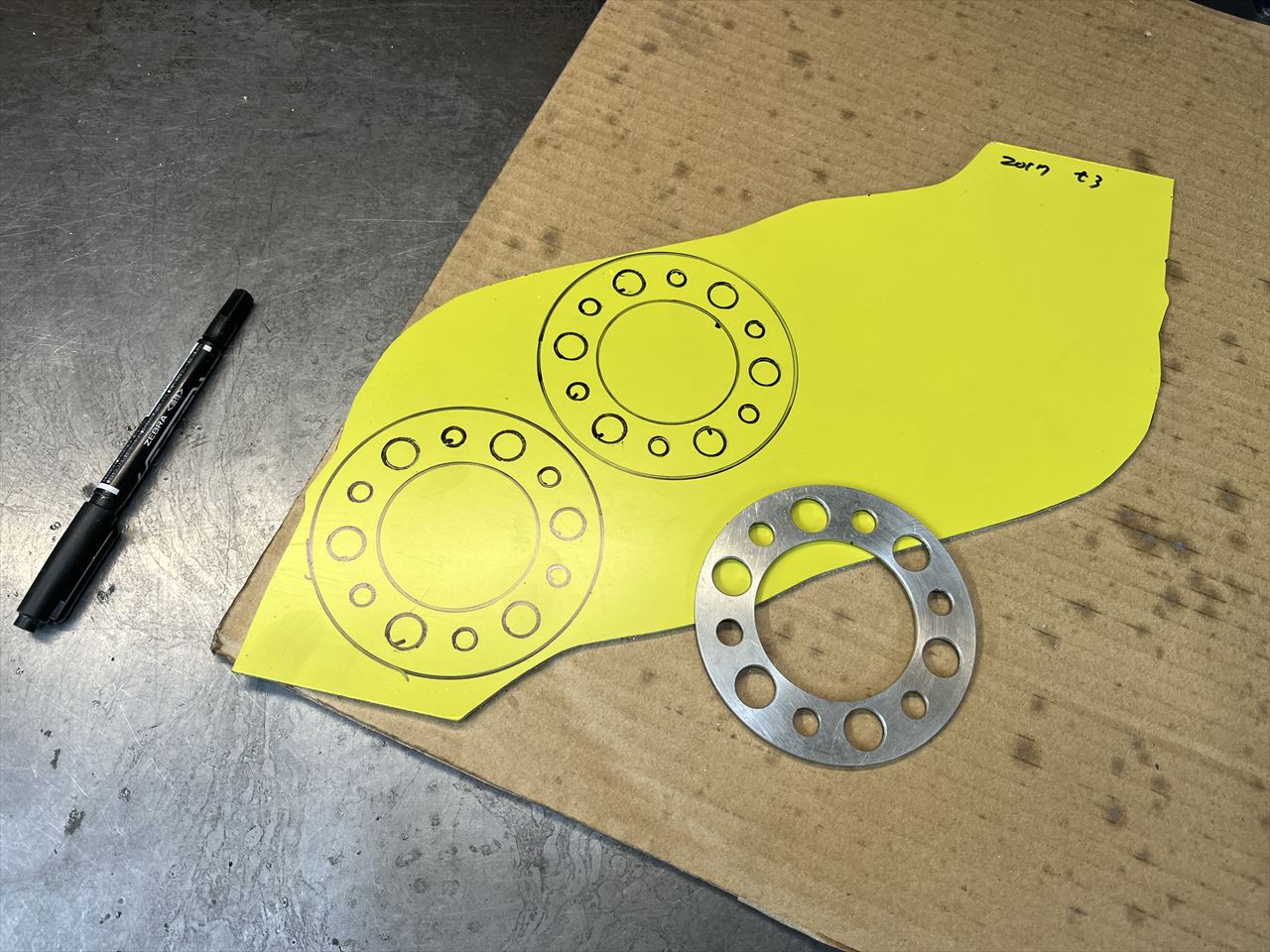

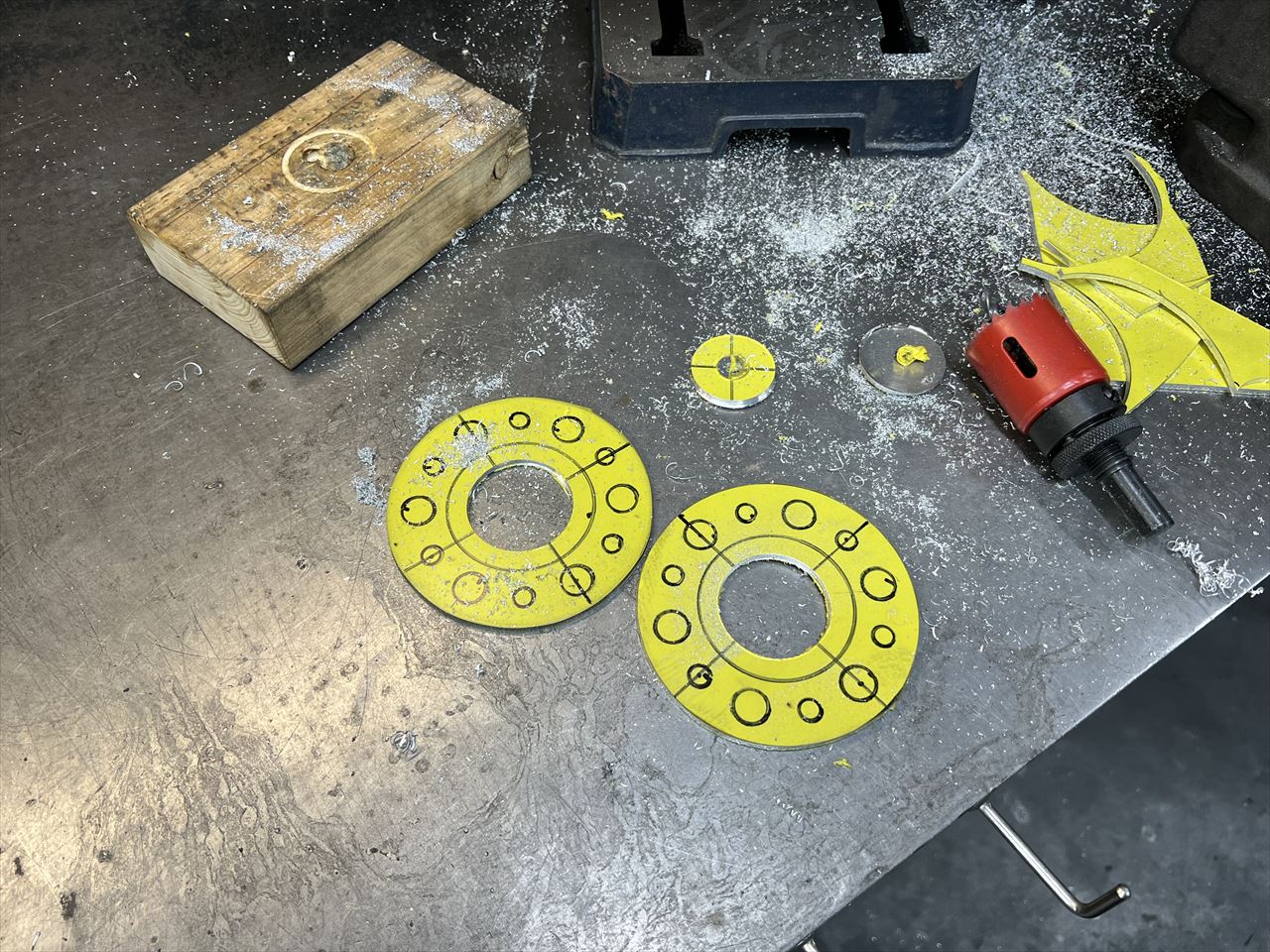

3ミリ厚のジュラルミン板から切り出します。

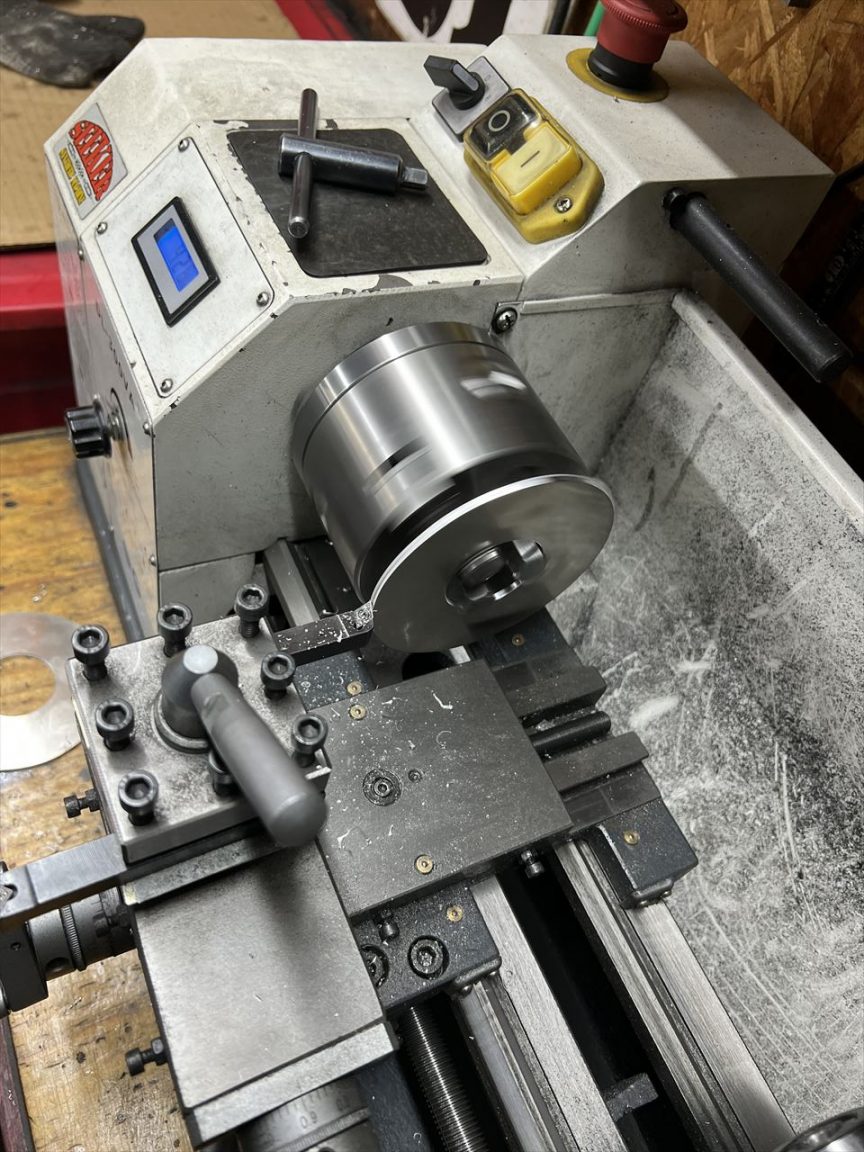

旋盤で内外径を仕上げます。

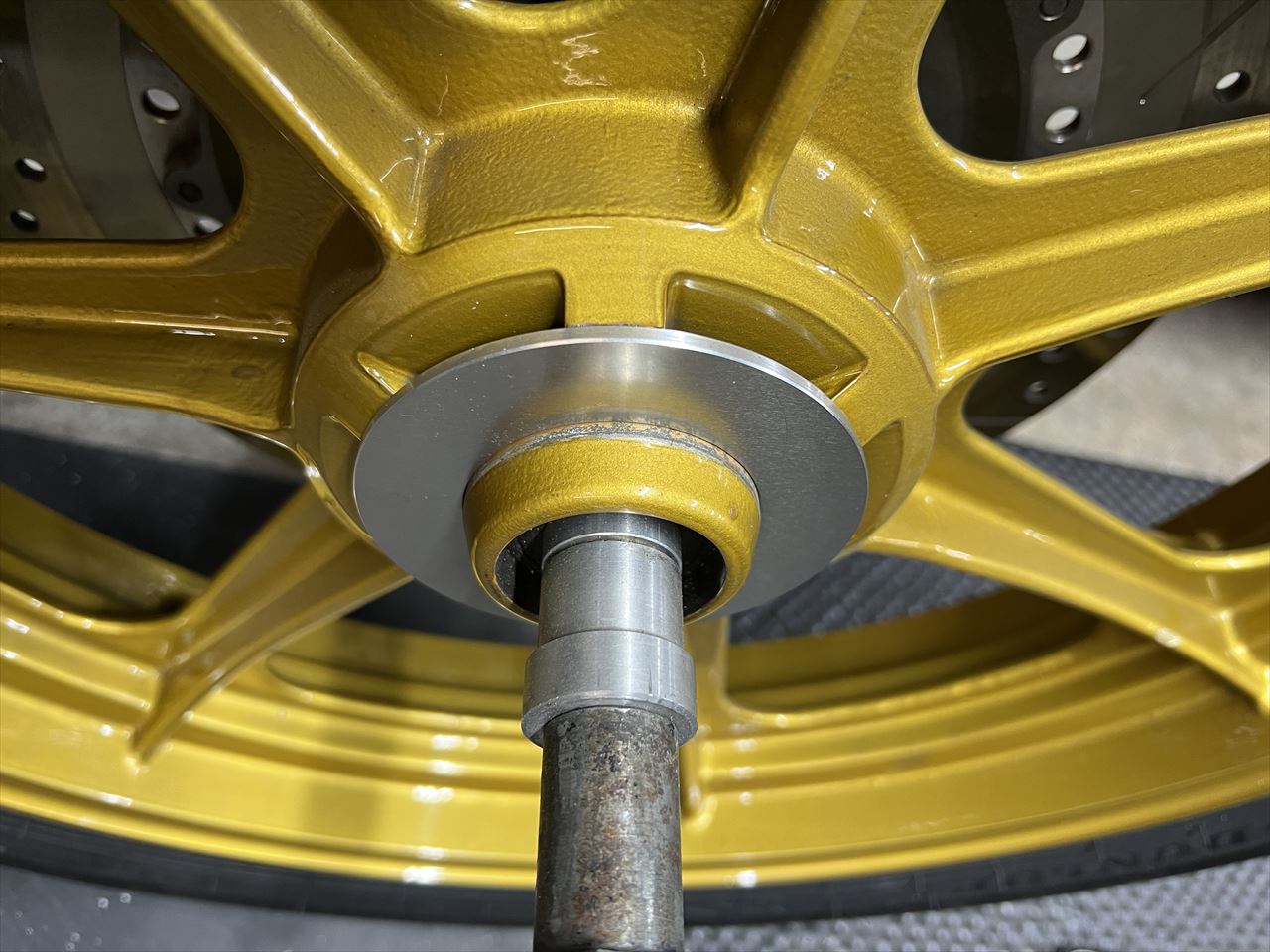

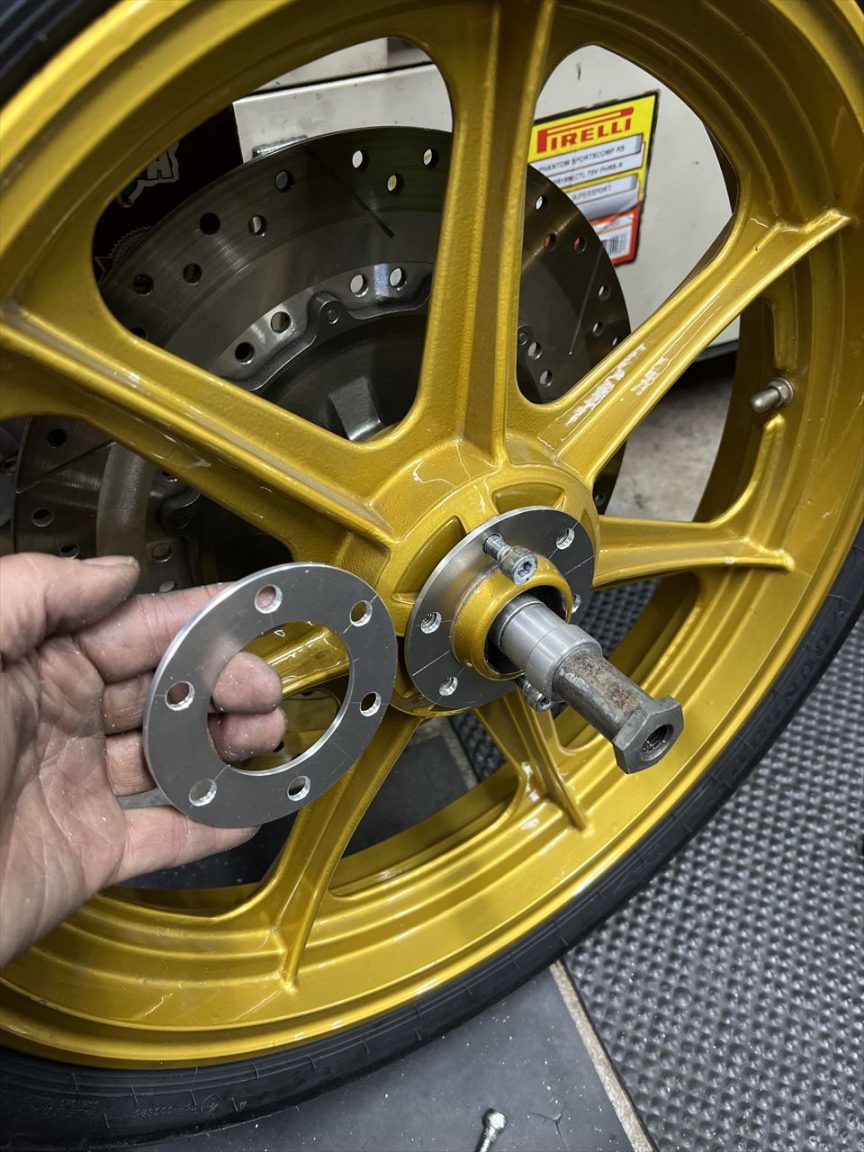

ホイールにはめて確認します。

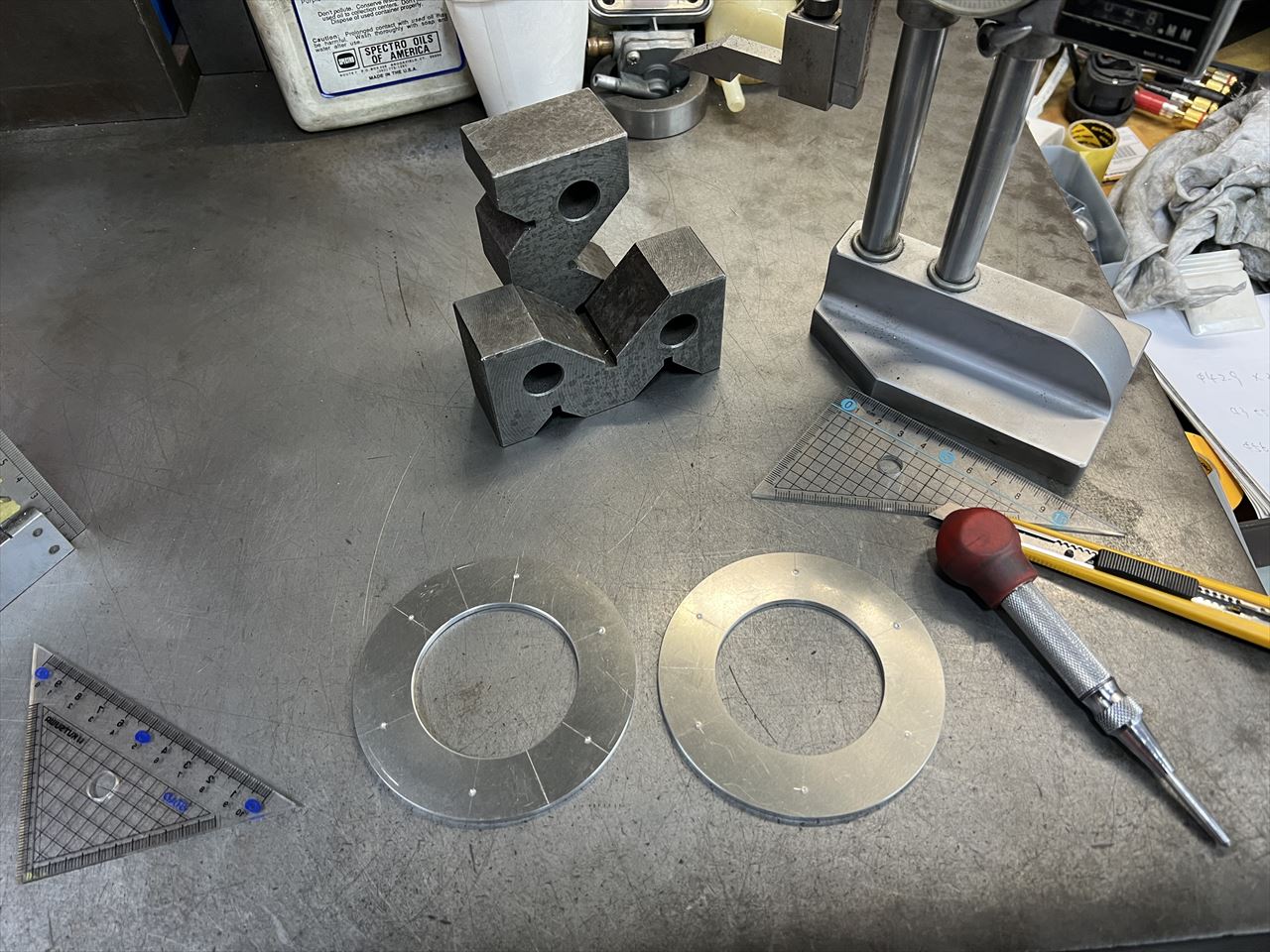

穴開けします。



スペーサーが完成しました。



これで片側3ミリずつオフセットが増えます。



予定通りの130ミリです。

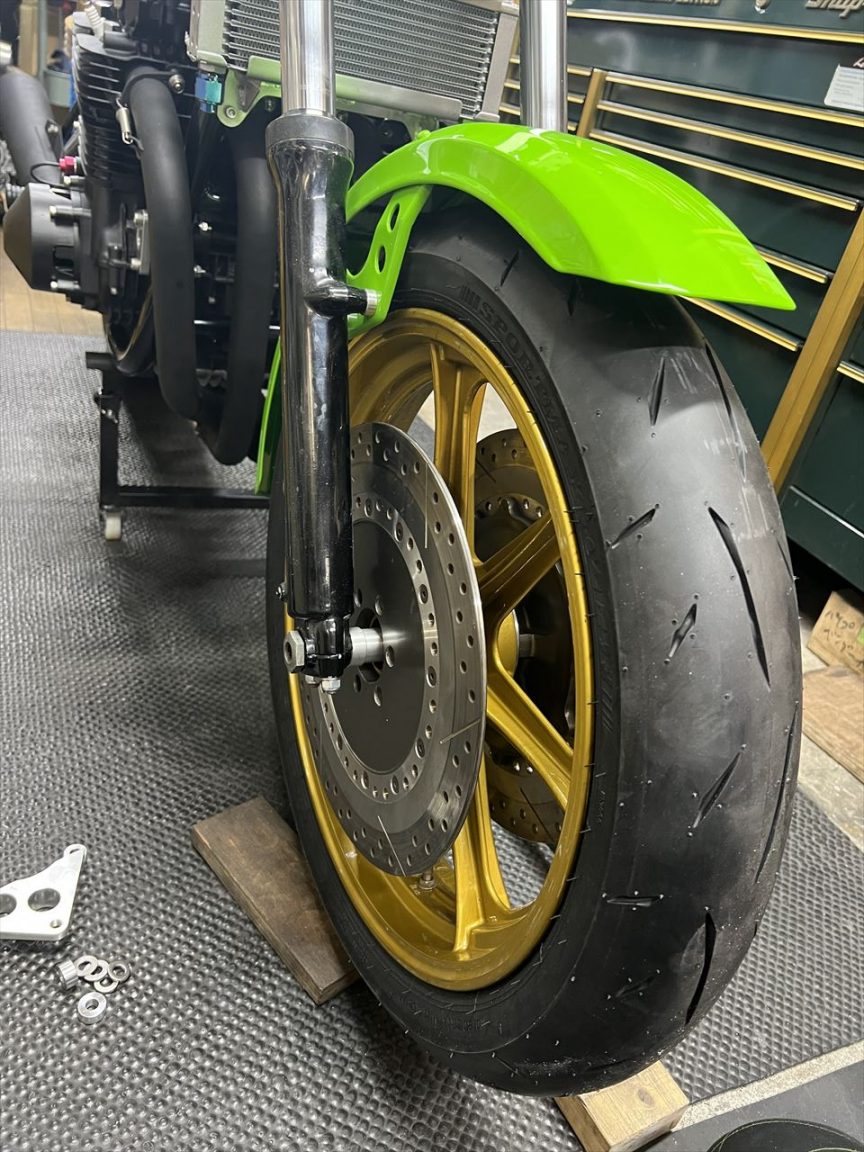

ホイールを復元します。この車両はフォークスパンが15ミリ拡大されているので、まだローターとフォークアウターのクリアランスは余裕があるように見えますが、ステムはノーマルに戻す可能性もあるのでロータースパンは130ミリまでにしておきます。

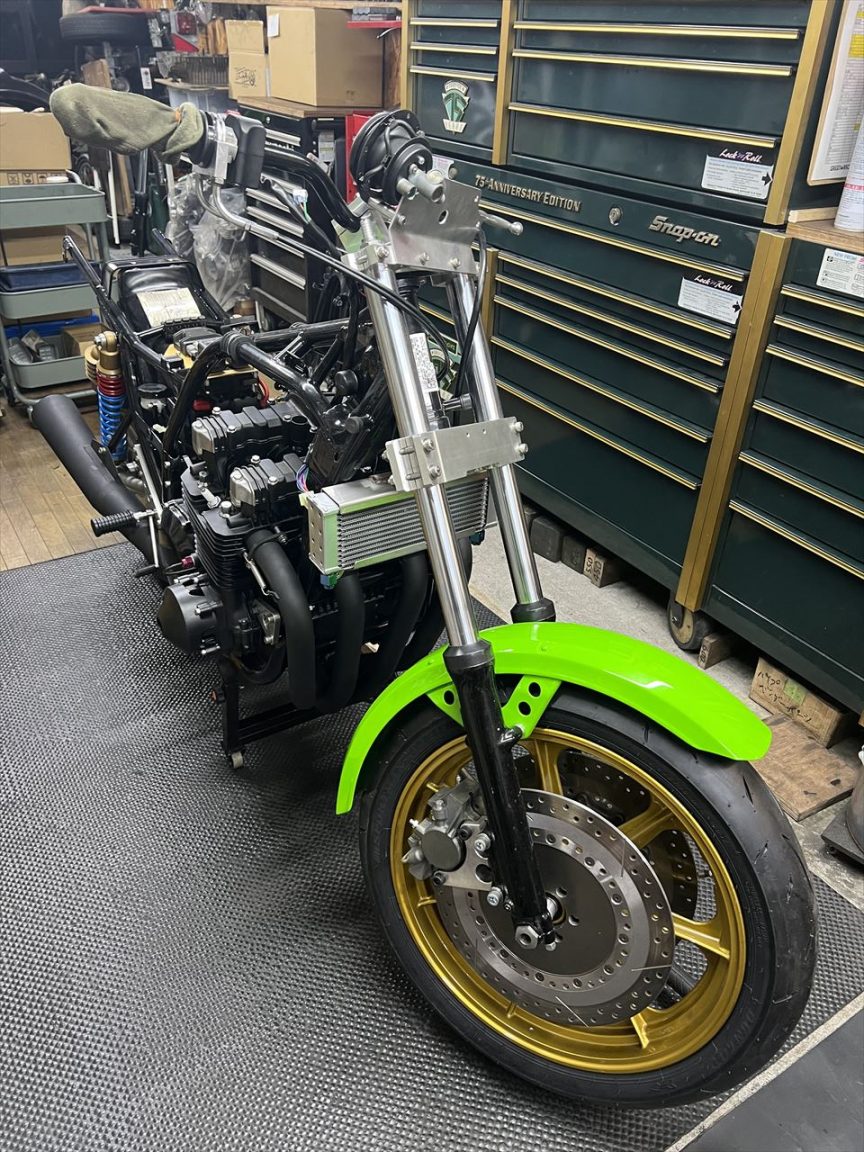

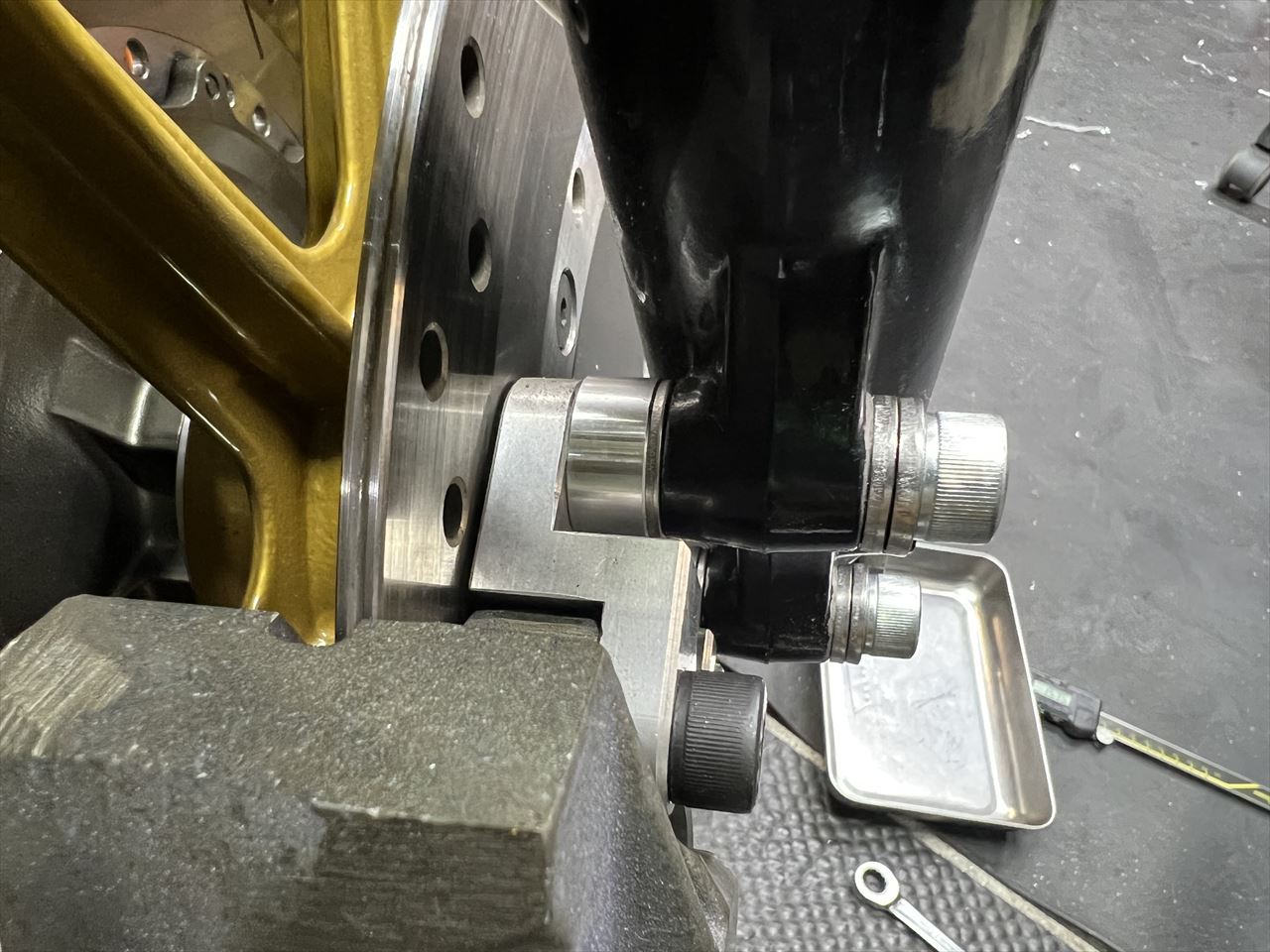

お持ち込みのキャリパーサポートで収まるようになりました。



シムを使ってキャリパーのオフセットを調整し、キャリパーのセンターとローターを合わせます。



サポートのスペーサーは11ミリがちょうどいいようです。

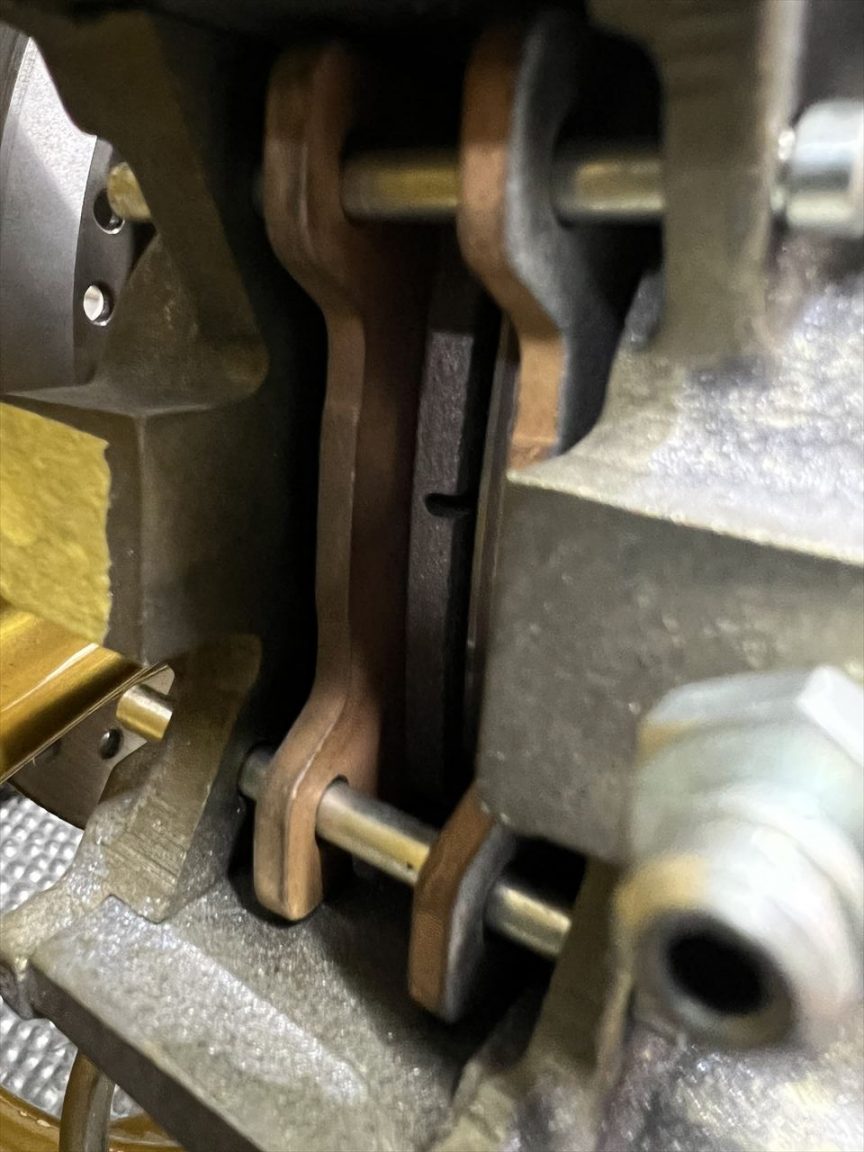

このサポートだとローター外周よりパッドが4ミリほど外に出てしまいますが、通常走行なら特に問題は無いでしょう。但し、はみ出す部分の摩材は削っておく必要がありますね。

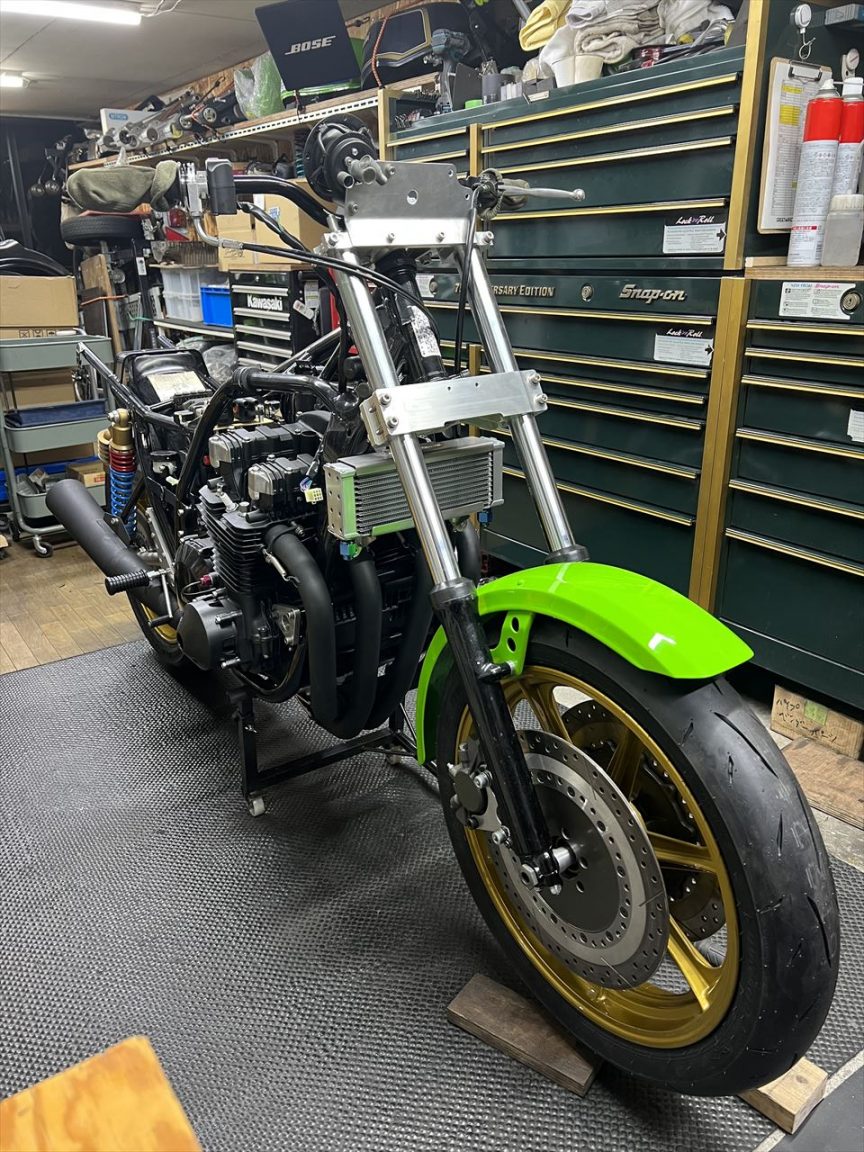

そろそろゴールが見えてきた感じです。
