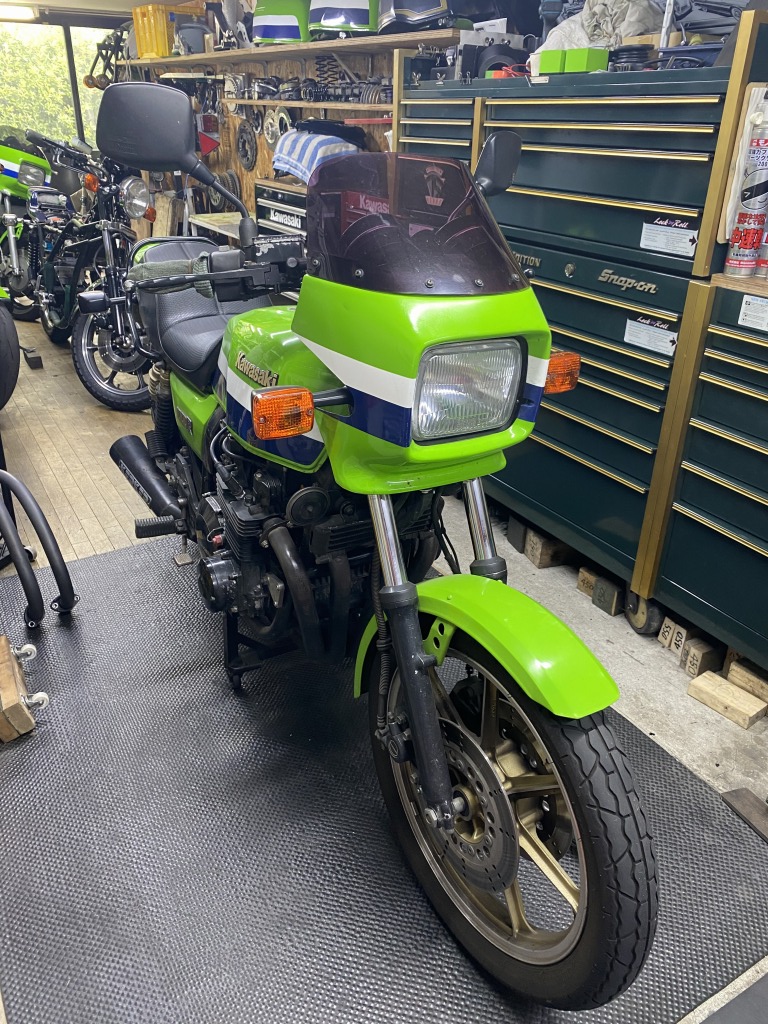

Z1000R1 N.J様 ヘッドカバーオイル漏れ修理



ヘッドカバーからのオイル漏れ修理のご依頼です。



ノーマルキャブの調子も見て欲しいとのこと、試運転してみます。現状ではノーマルキャブの実力値は十分出ているもよう。これ以上のパワーとピックアップを求めるなら、エンジンチューンやCRキャブへの換装などをお勧めします。



ガレージに戻りオイル漏れ修理の作業を始めます。

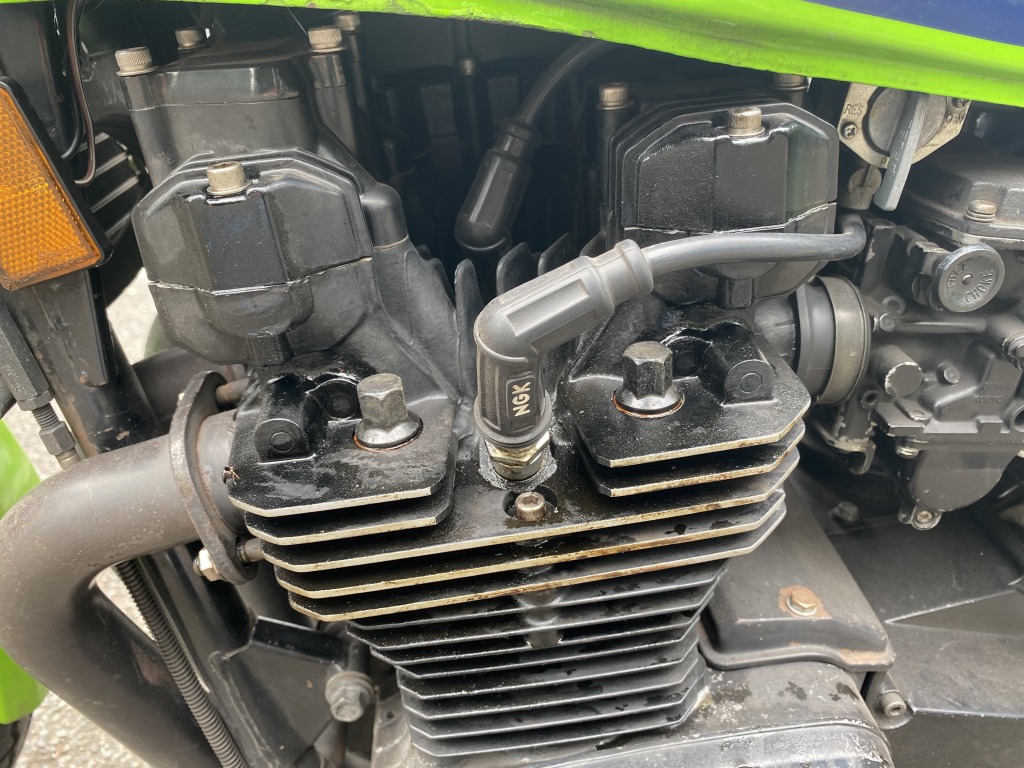

オイル漏れの現状はこんな感じ。左側のカムプラグ周辺から漏れており、走行中にズボンが汚れるほどとのこと。この程度はJ系エンジンによくあるレベルです。

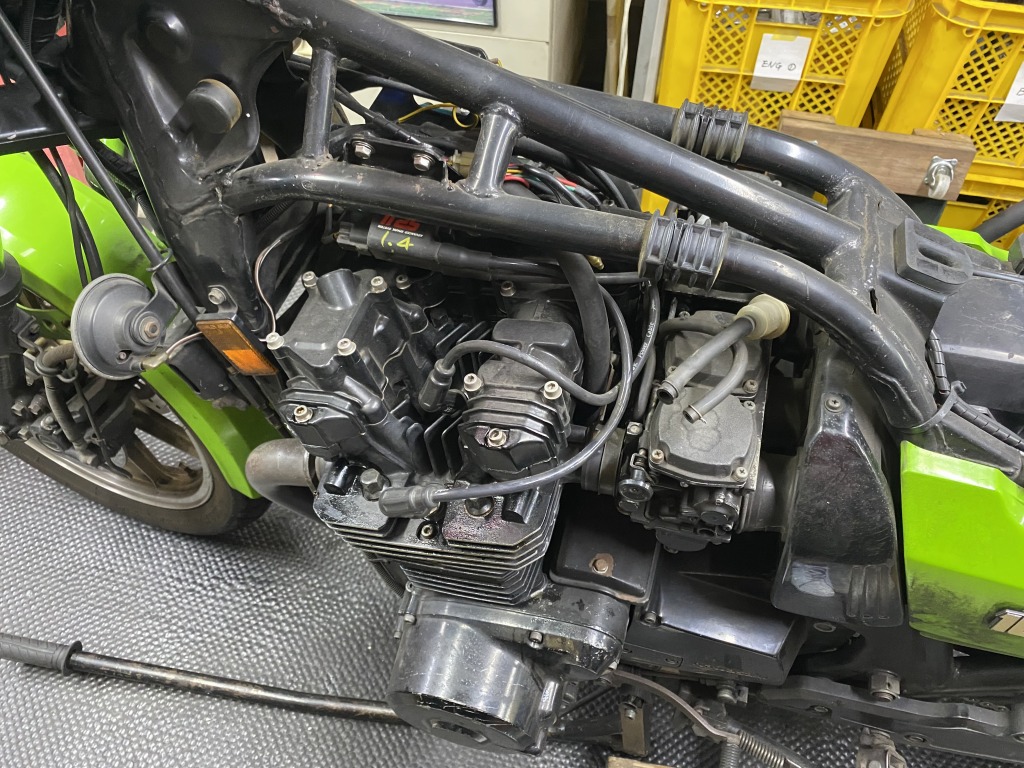

タンクを外します。

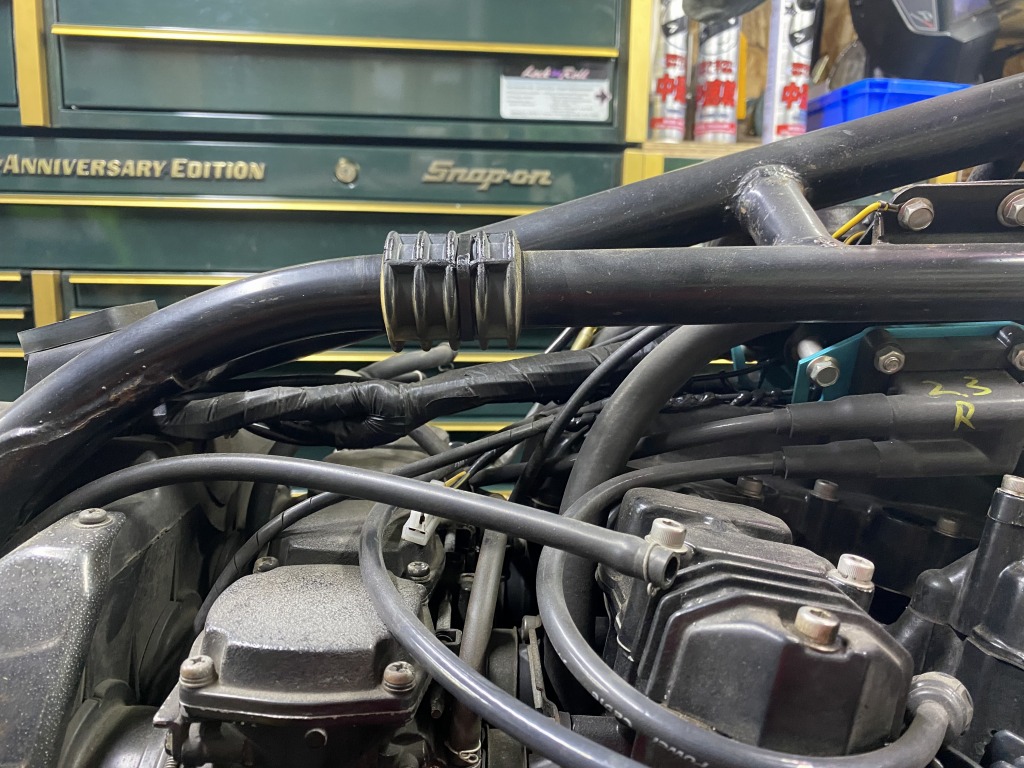

エンジン上のメインハーネスなどが固縛されていないので垂れ下がっています。エンジンの熱害で損傷を受けるので、必ずエンジンからは離さないといけません。

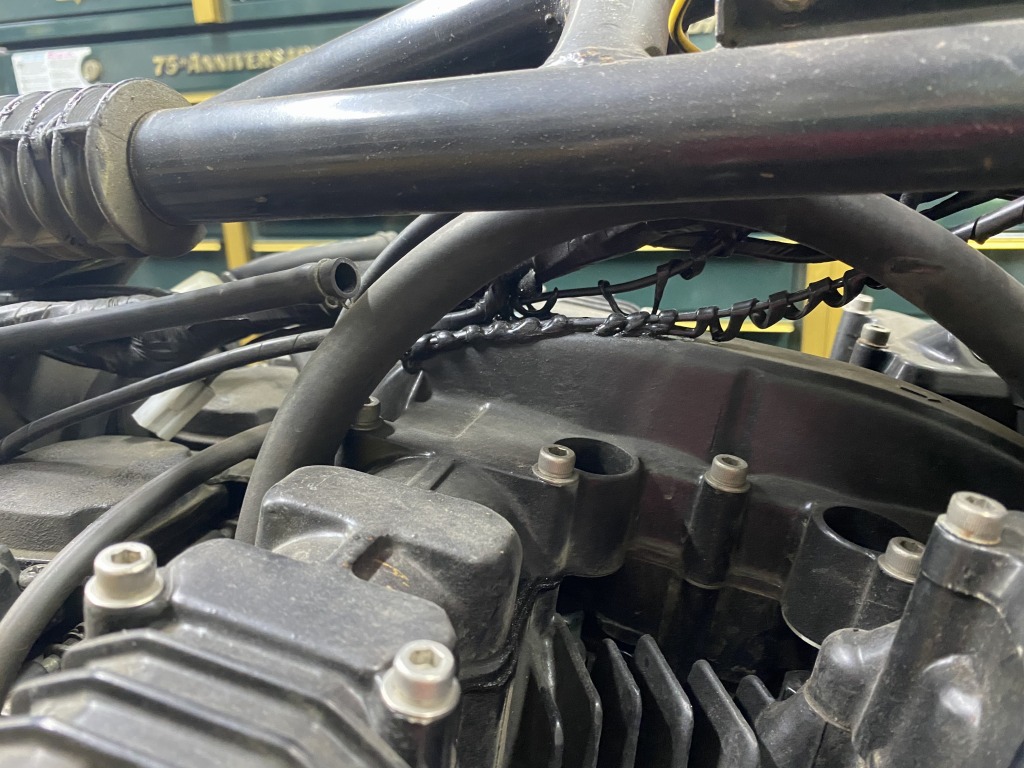

後付けの配線のスパイラルチューブが溶けています。スパイラルチューブは耐熱性が無いので、エンジン周辺には使用できません。

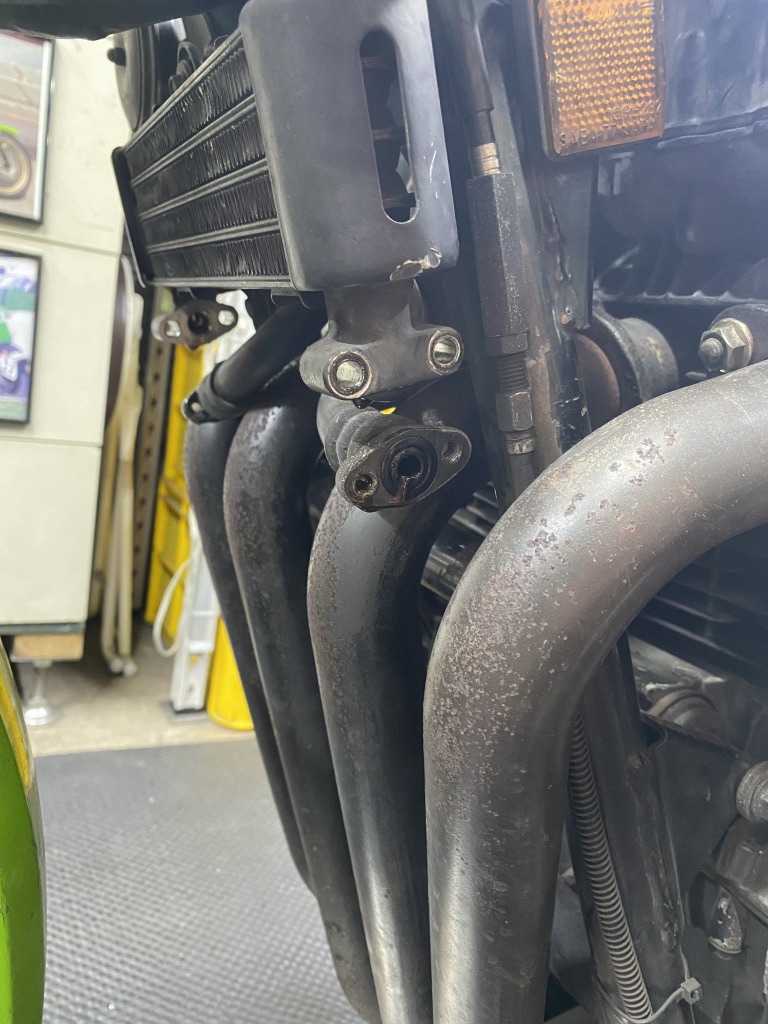

オイルクーラーホースも前側を切り離してどかします。

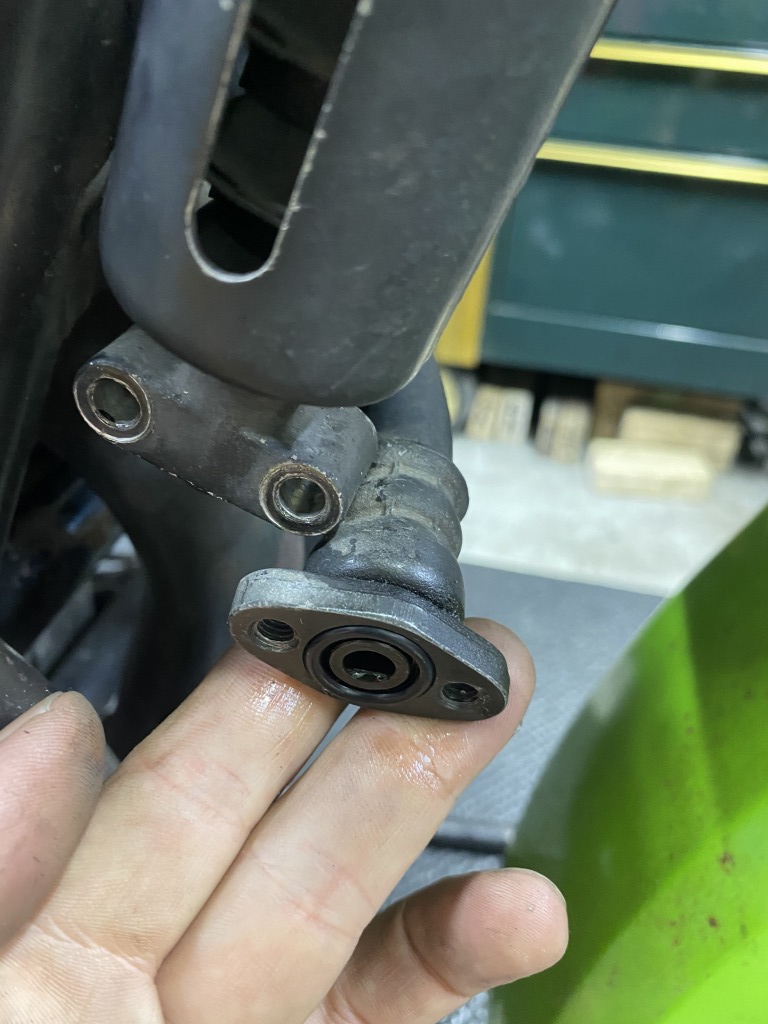

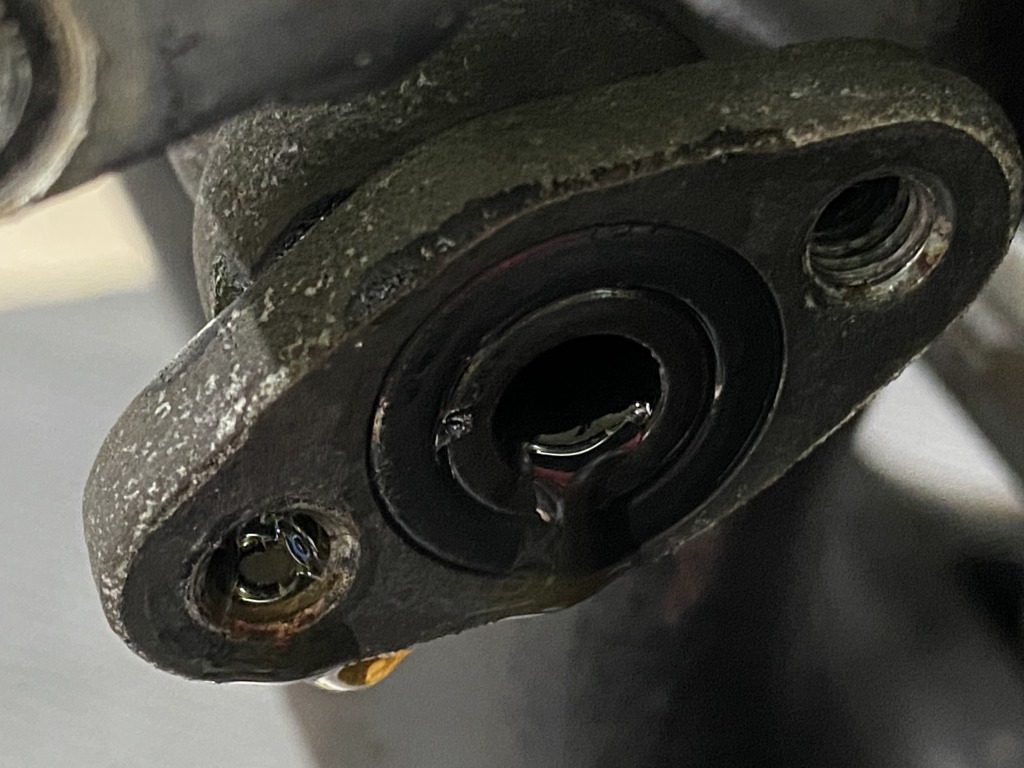

Oリングはかなり潰れているので新品交換します。



溶けたスパイラルチューブは、ヘッドカバーにくっついて離れません。

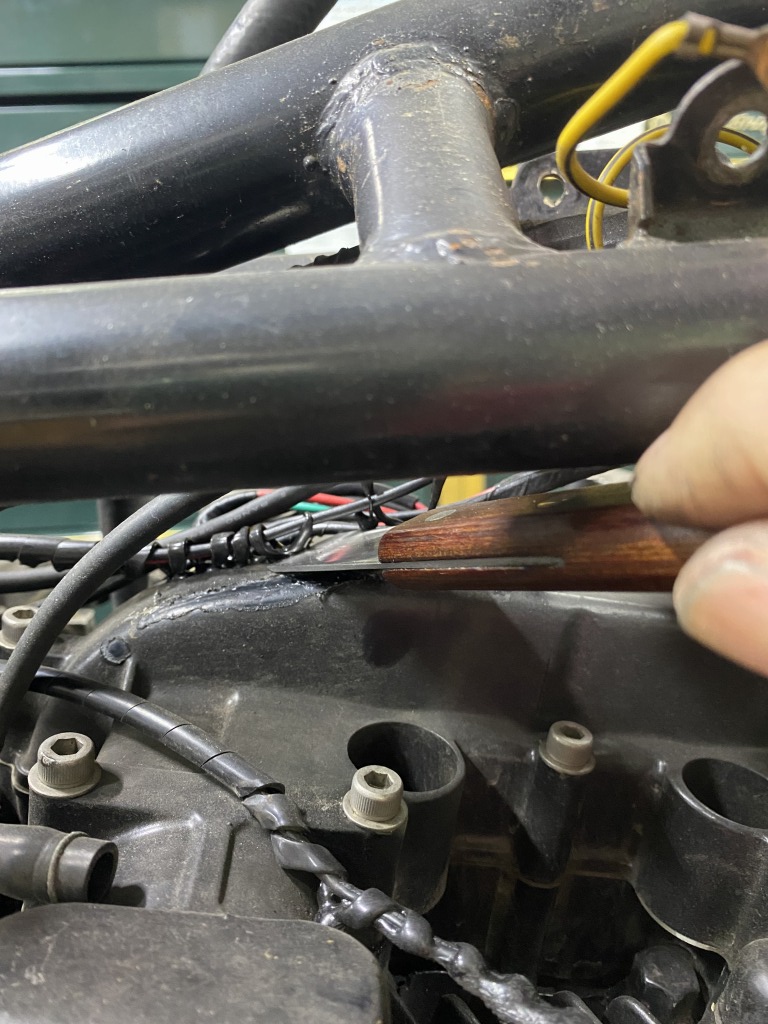

スクレッパーで切り離します。

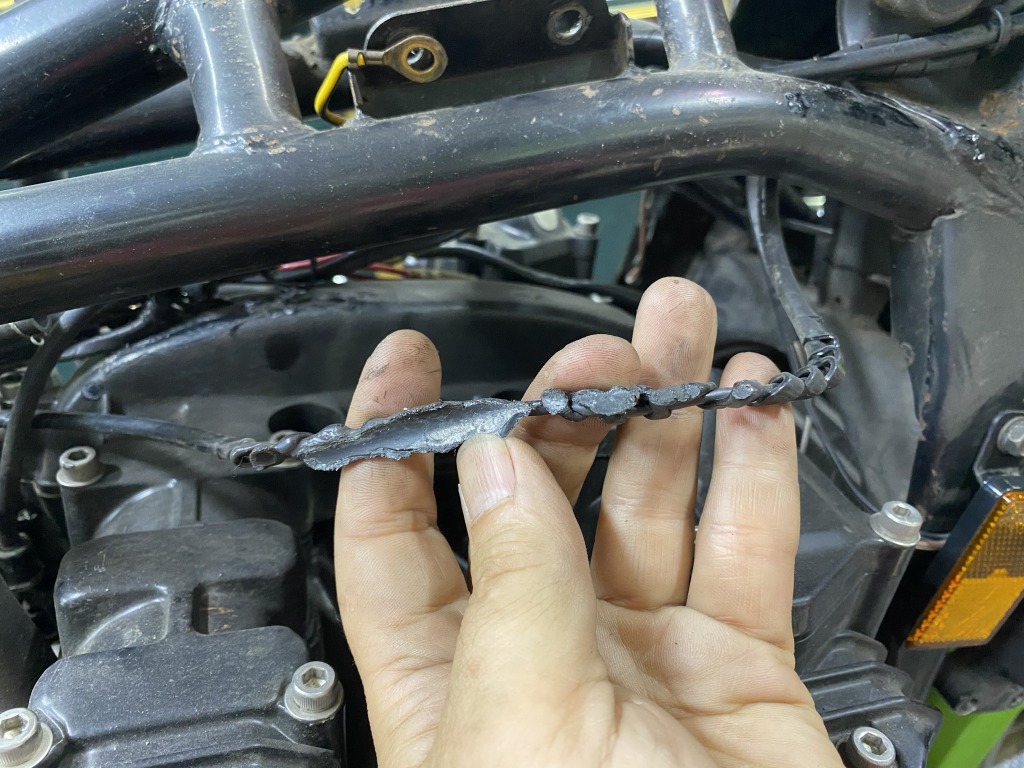

ここまで溶けてしまうと配線と分離できません。

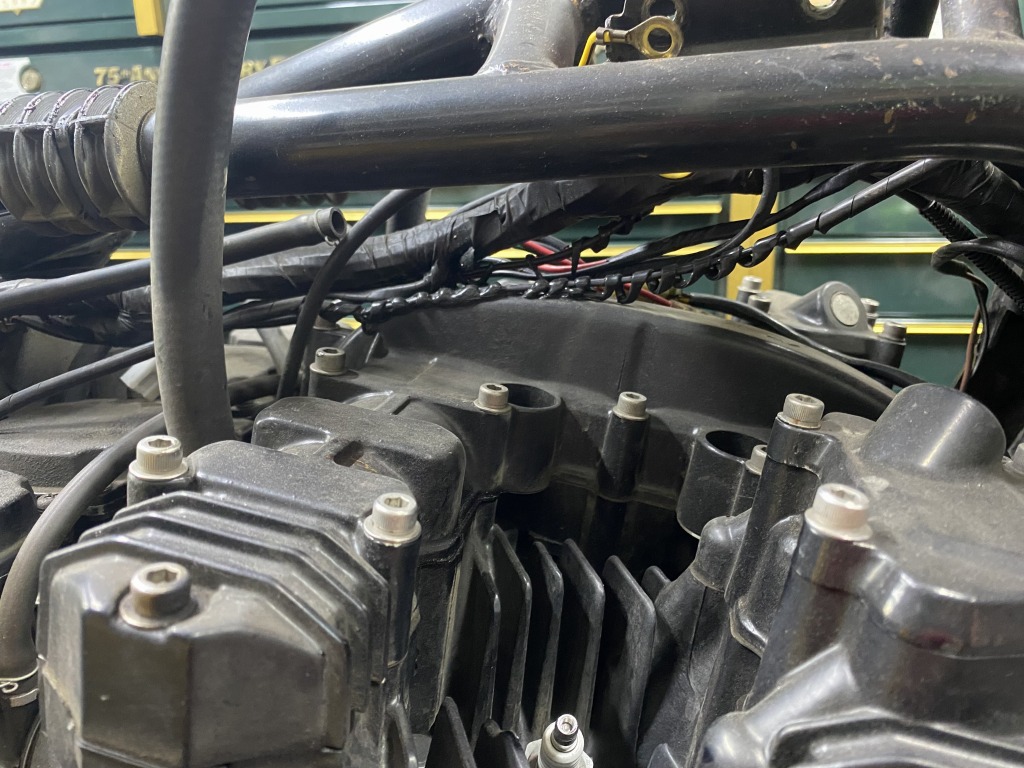

もう一本、同じように溶けてくっついています。



こちらもスクレッパーで切り離します。



イグニッションコイルも外し、ヘッドカバー上に空間ができました。

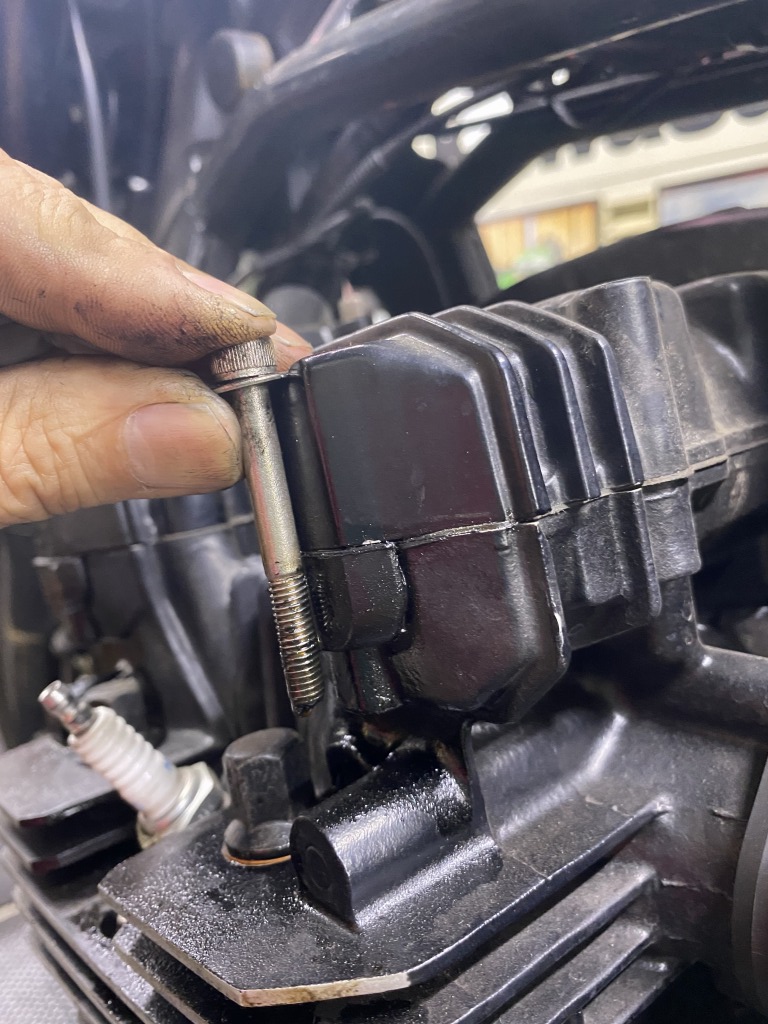

ヘッドカバーボルトを外します。ここのボルトはノーマルが52ミリなのですが、50ミリを使ってさらに平ワッシャーも入れているので長さが足りません。雌ネジがアルミの場合は十分にねじ込めないと、古いエンジンの場合は雌ネジにダメージが及ぶので要注意。

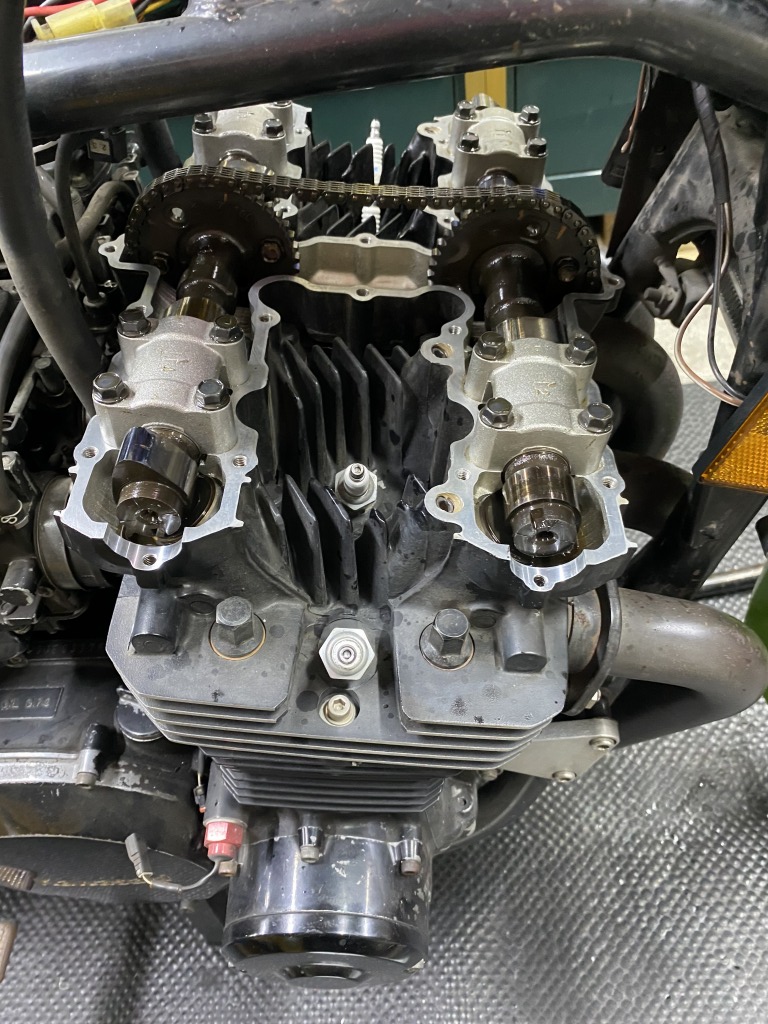

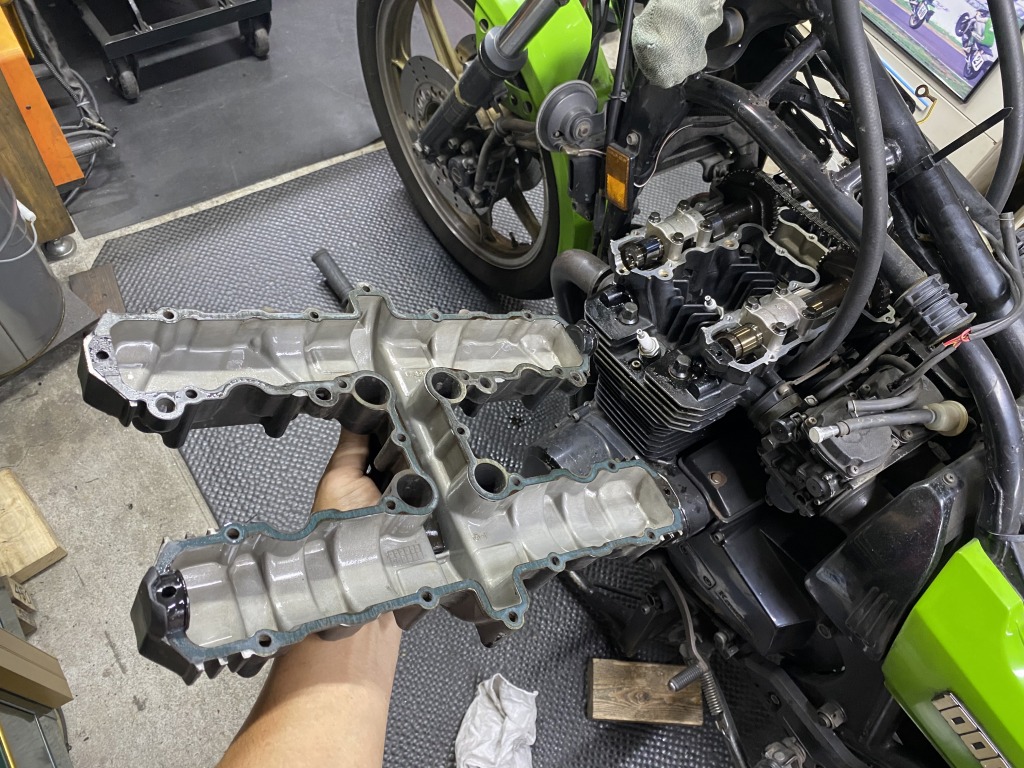

ヘッドカバーを外します。

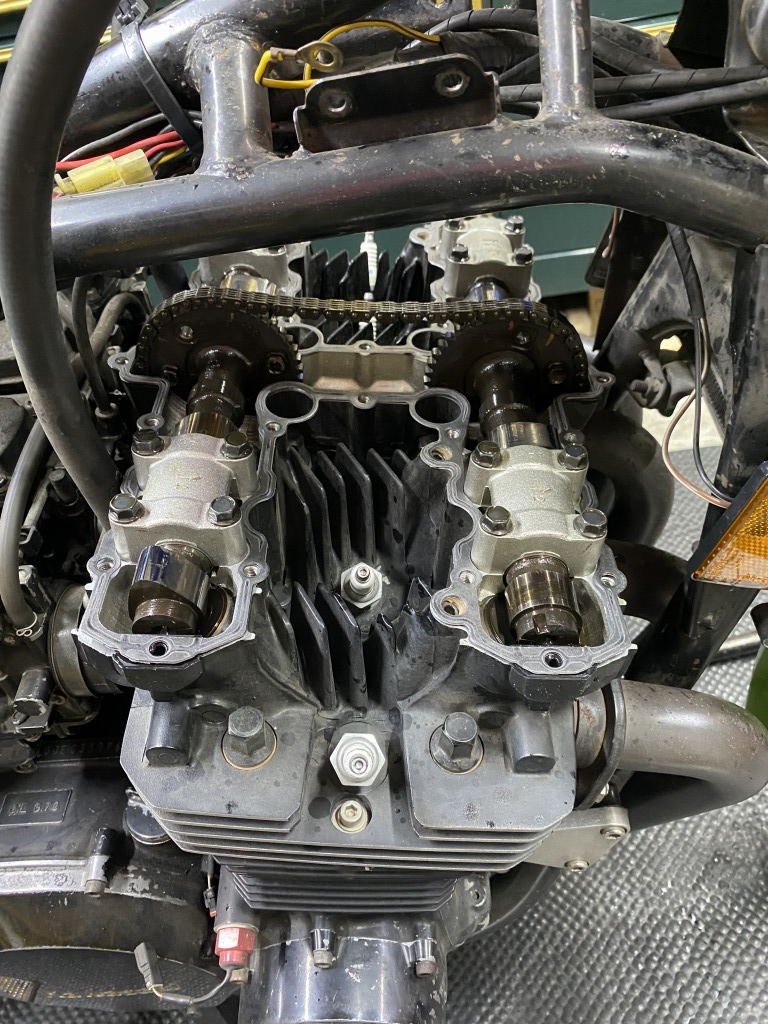

古いガスケットを剥がし、きれいに脱脂します。

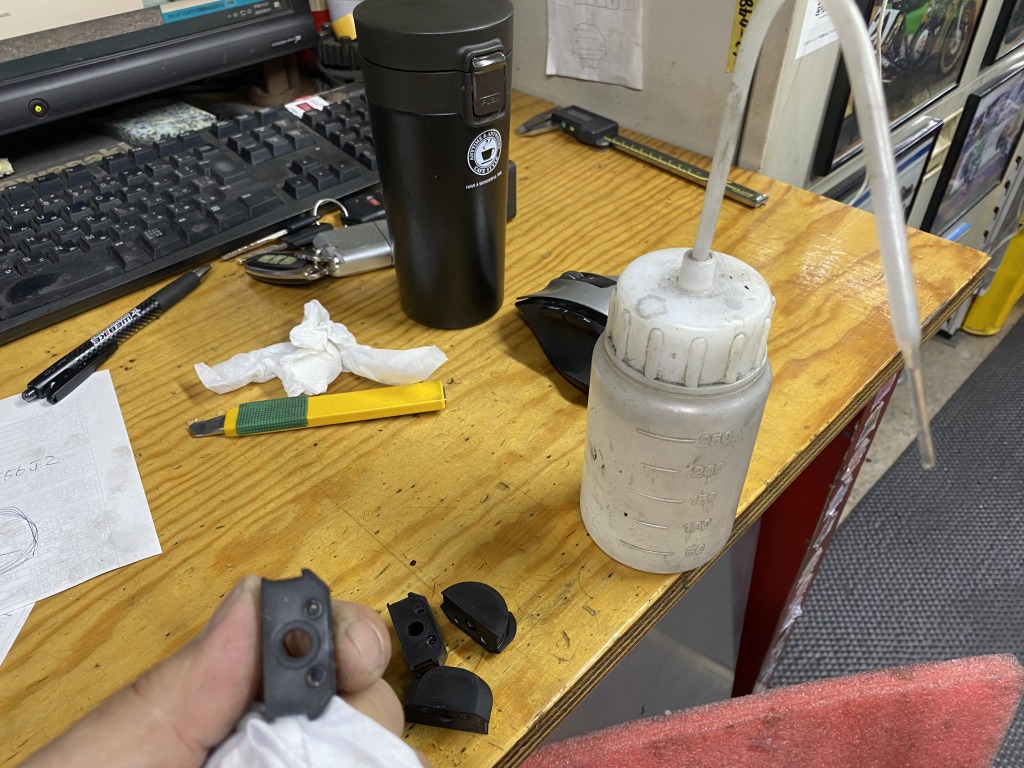

カムプラグもシンナーで十分に脱脂します。



カムプラグとガスケットをセットします。いずれも純正品がベストでしょう。

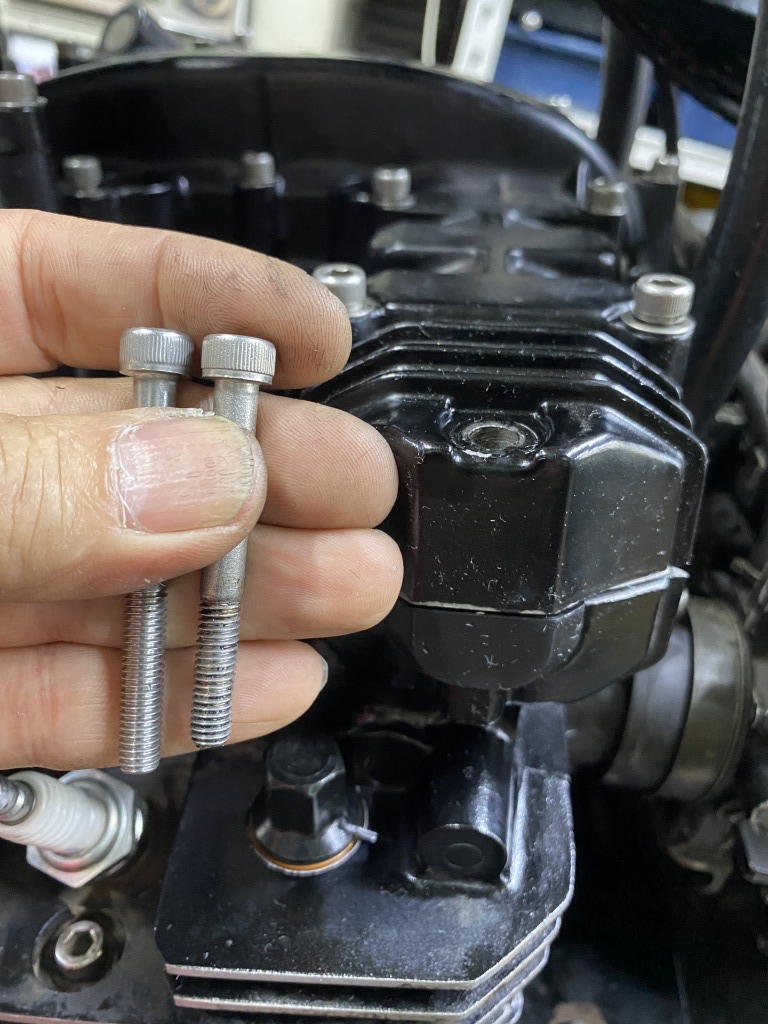

4ヶ所のボルトは長い物に交換します。



ホースのOリングも新品に。

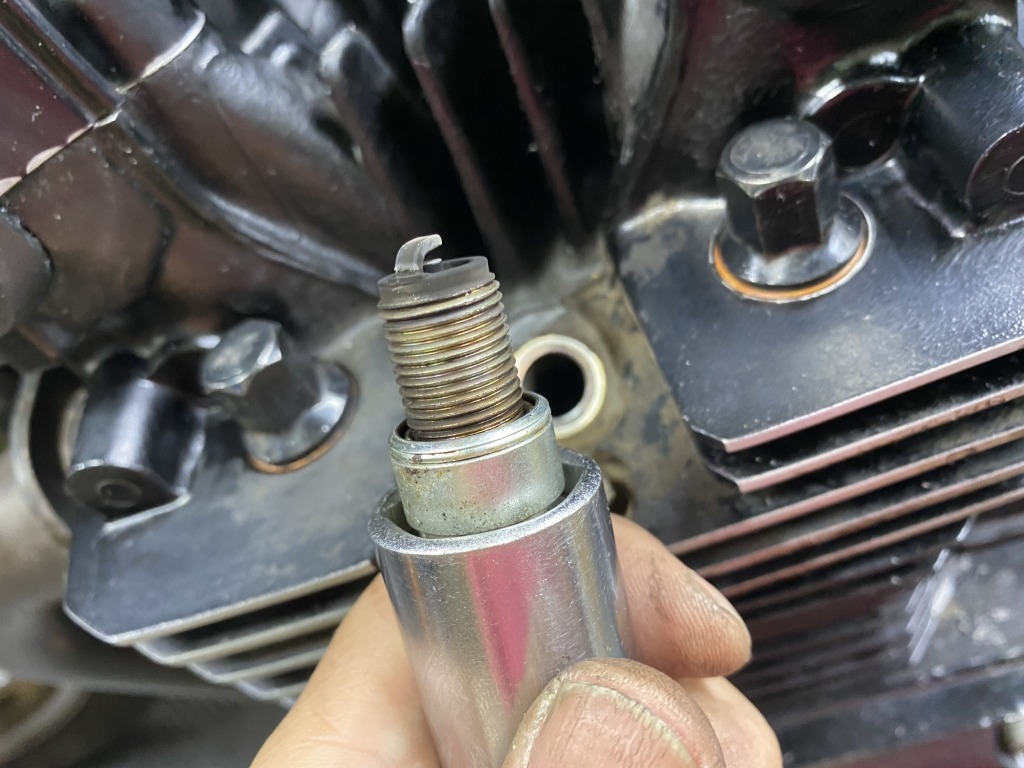

スパークプラグも交換とのことで外します。ガスケットが潰れていないので、4本とも完全に締め付けトルク不足です。熱価も7番でした。

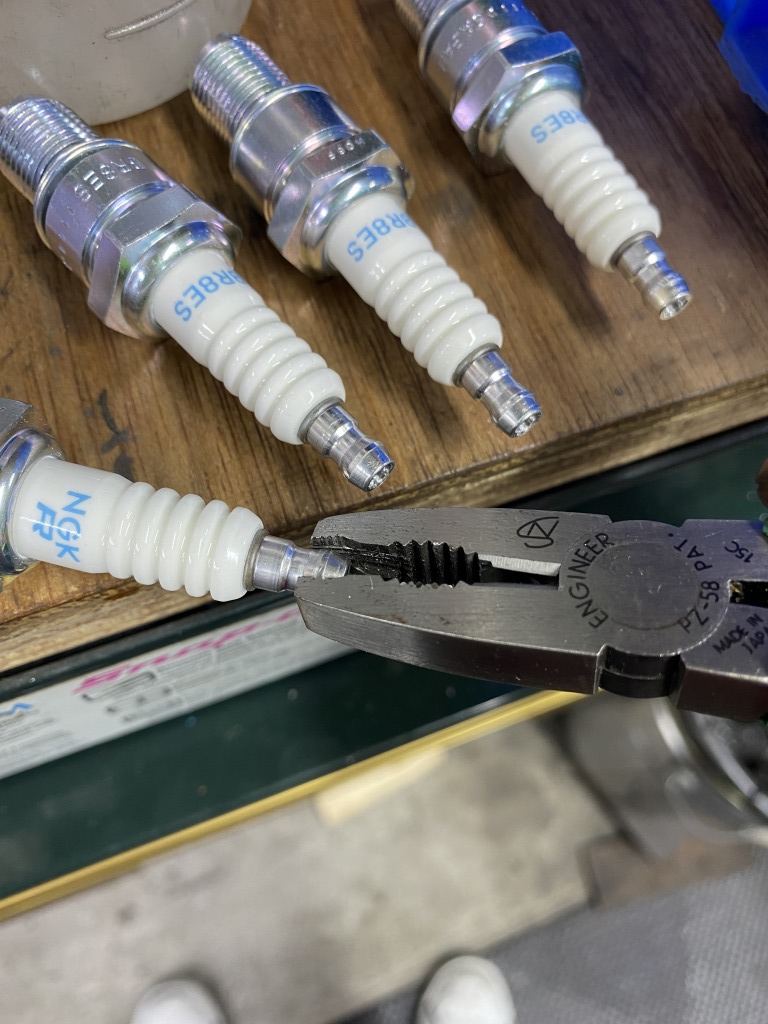

外したプラグはターミナルナットも緩んでいました。新品プラグを付ける際も、必ずターミナルナットの締め付けは確実か確認しましょう。緩んでいるとプラグキャップ内で火花が飛ぶことになります。寒冷地でない限りプラグの熱価は標準の8番がベスト。ウオタニSP2なのでレジスタータイプを使います。



古いエンジンなので、プラグの締め付けもトルクレンチで管理してください。



イグニッションコイルを取り付け、エンジン上のハーネスはフレームに固縛します。

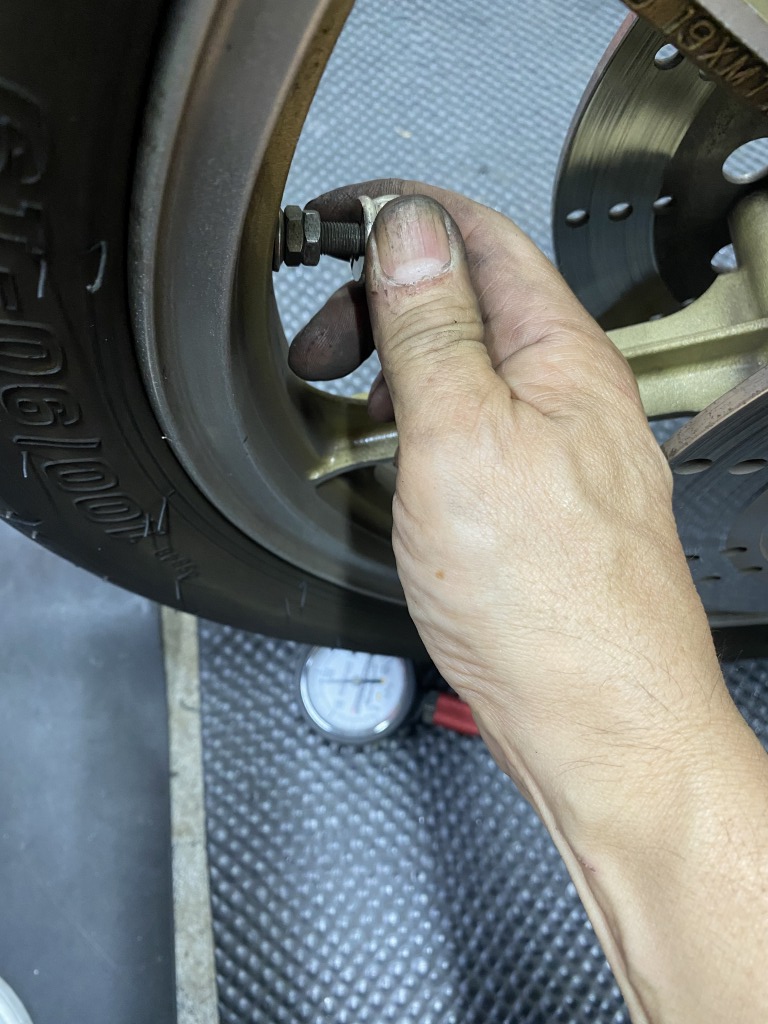

前後のタイヤもエアが少ないので補充します。

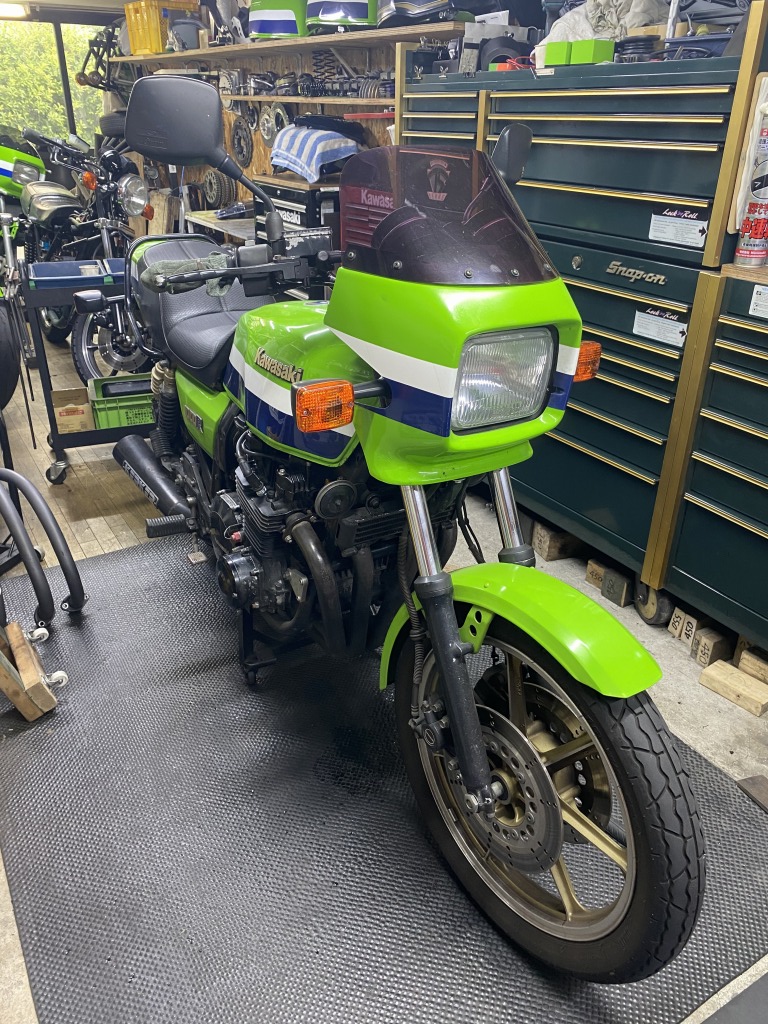

これで修理完了です。このまま一晩置けばなおいいでしょう。

“Z1000R1 N.J様 ヘッドカバーオイル漏れ修理” への2件の返信

  1. 初めまして、ヘッドカバーのボルト材質はSS又はSUSのどちらを使用してますか?

    1. エンジンカバーボルト全般は、クロモリかステンレスのボルトを使用しています。
