Z1000ST M.M様 ダイマグ用リヤスプロケキャリア完成

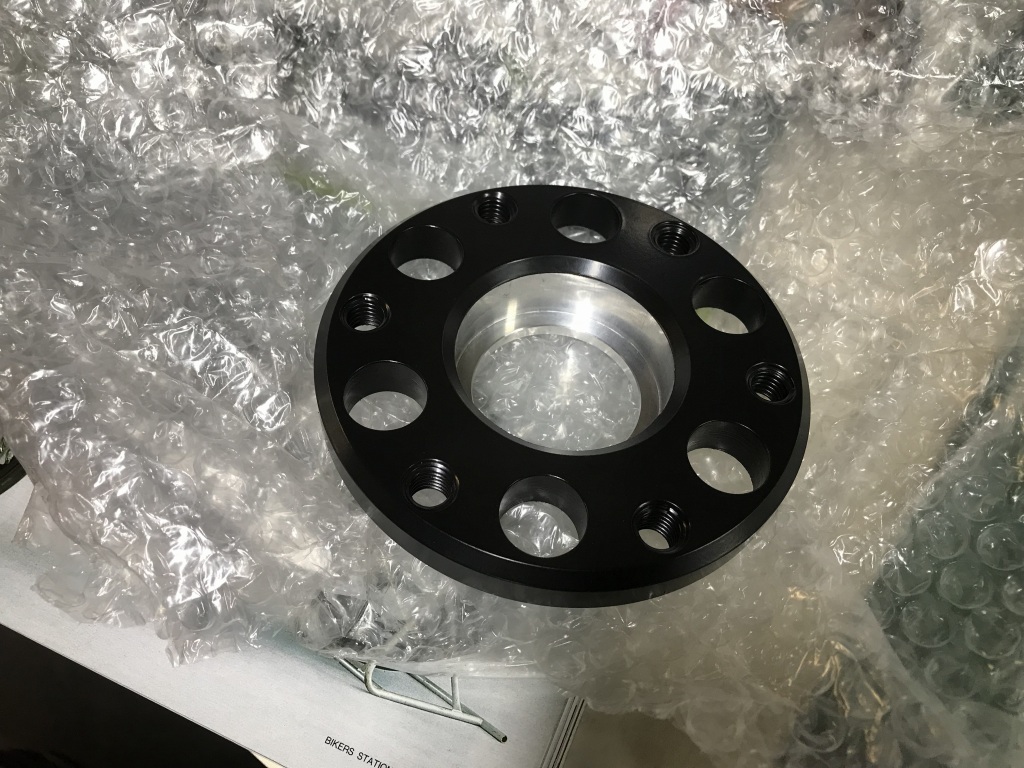

総削り出しスプロケキャリアのセラコートが完了しました。

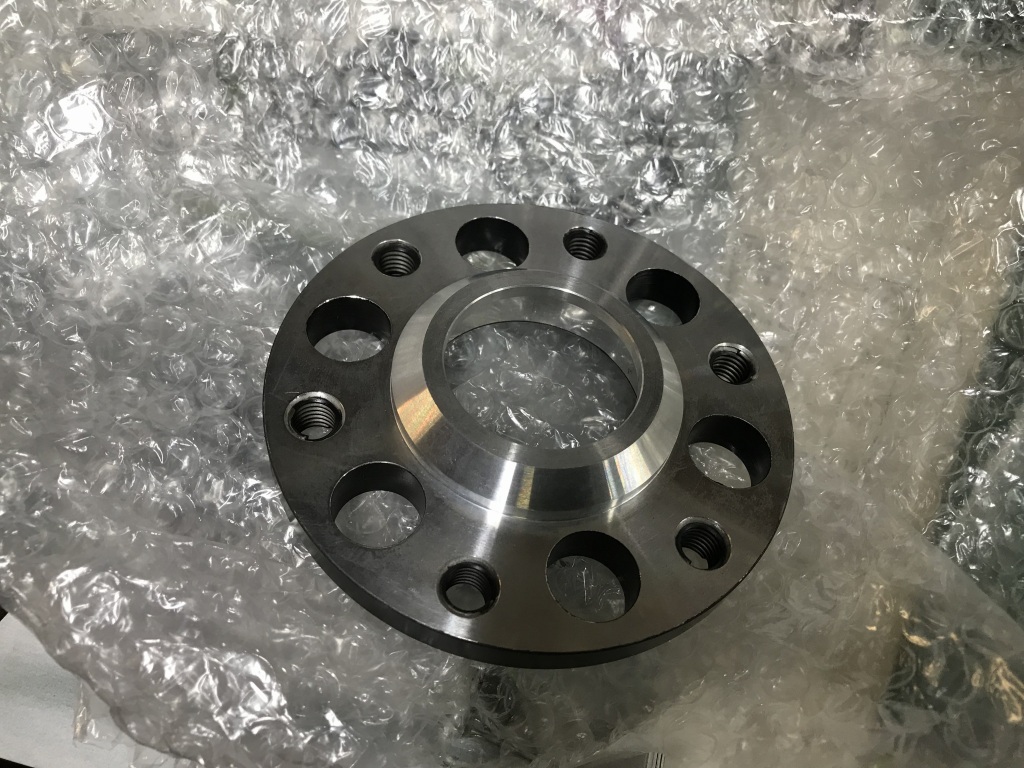

裏側はこんな感じです。

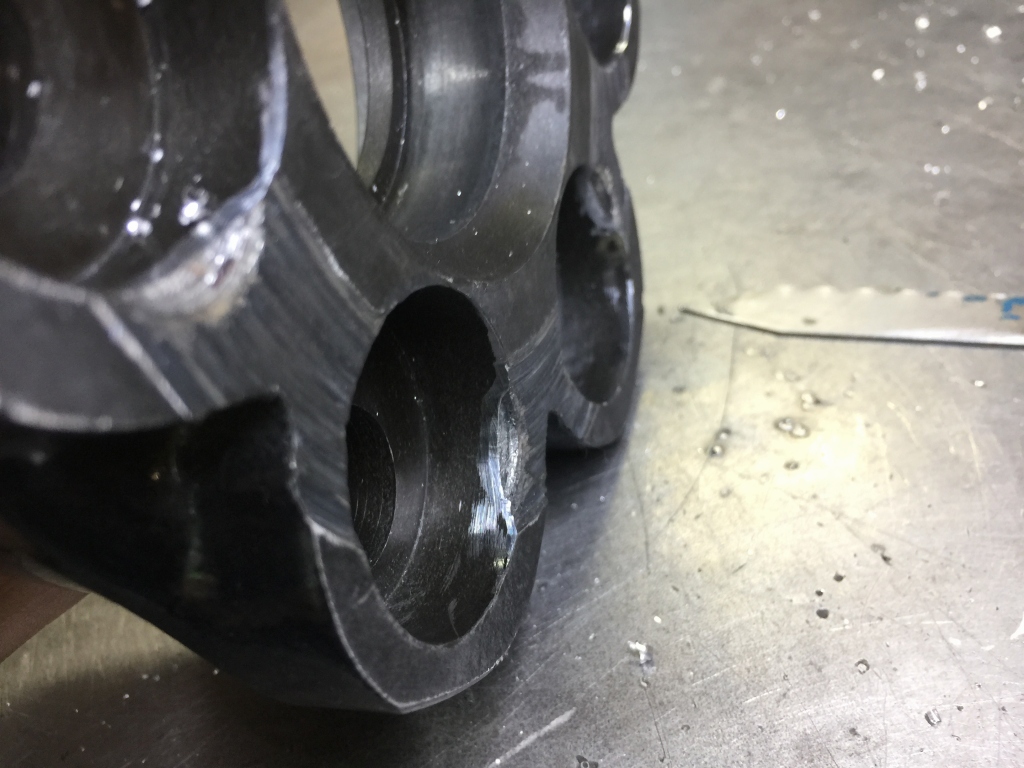

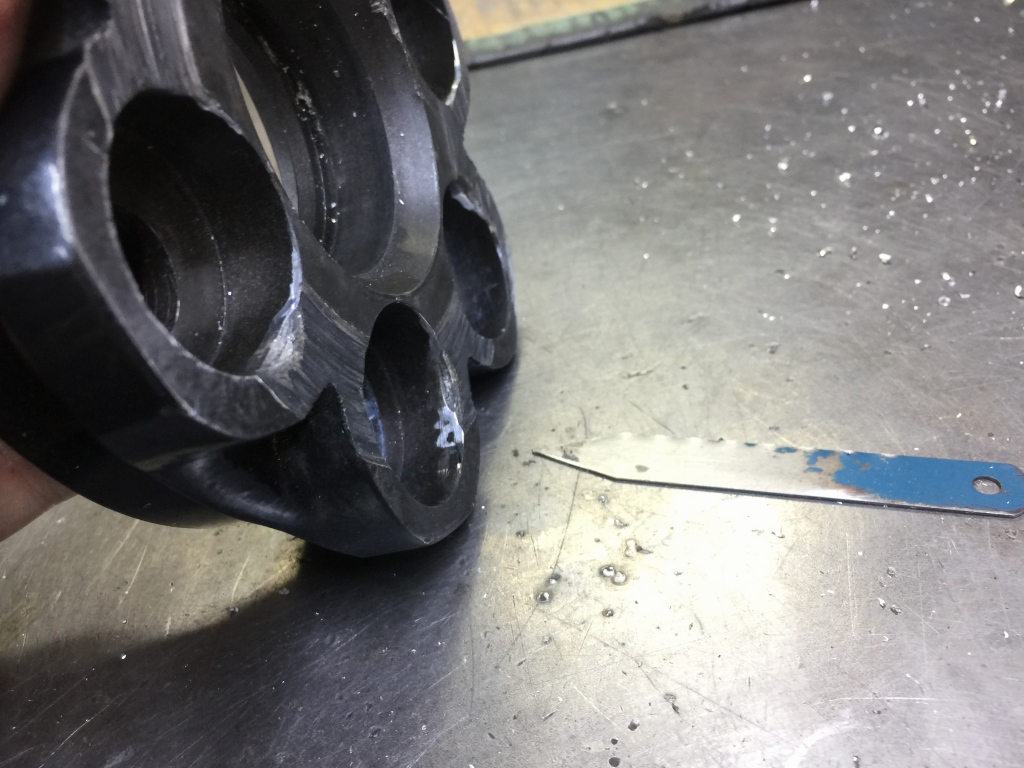

ハブダンパーハウジングの傷ついた箇所のバリを除去します。



バリ取り後はこちら。

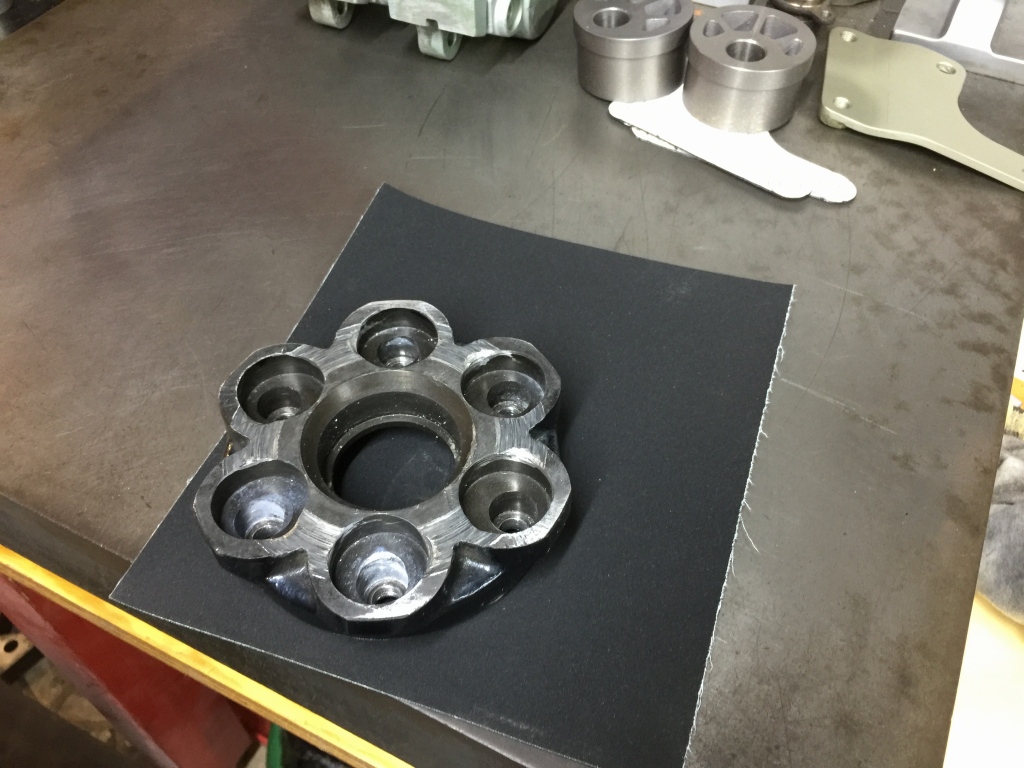

面修正は、定盤の上のサンドペーパーで行います。

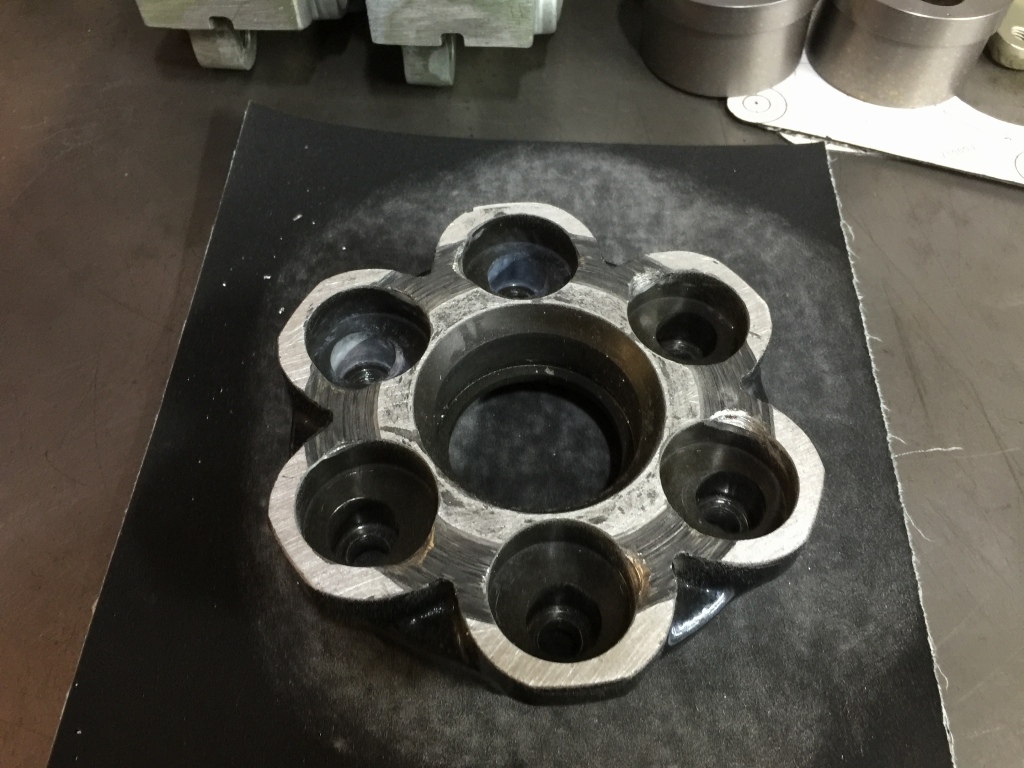

擦り合わせ後がこちら。



新しいベアリングを圧入します。

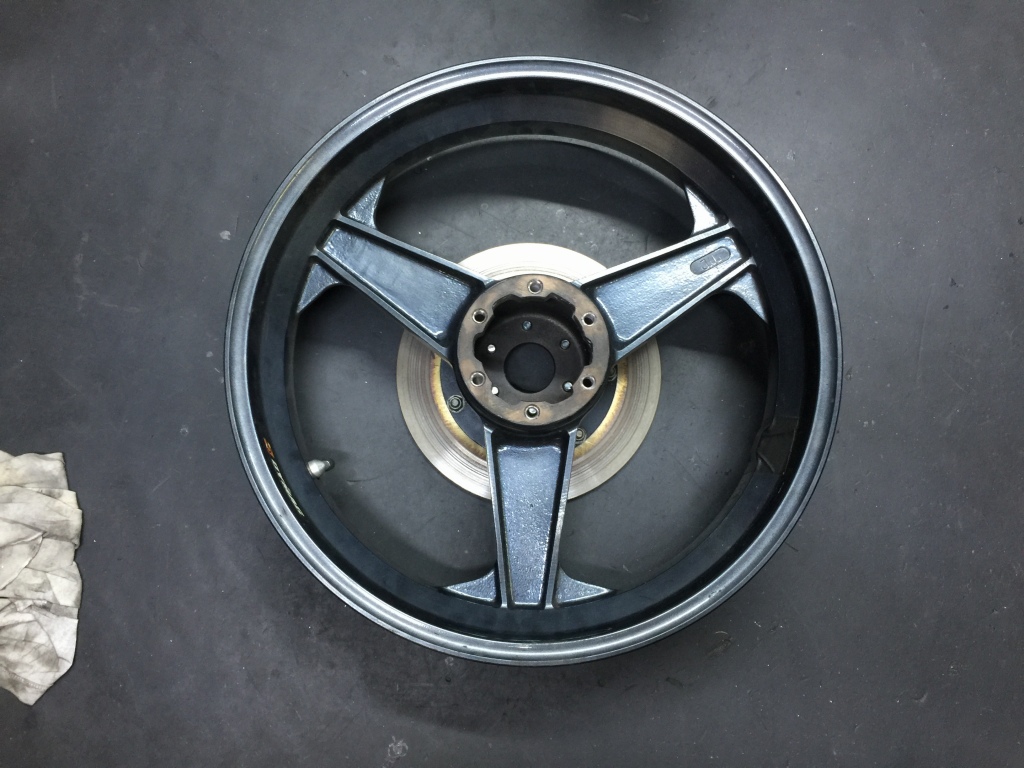

ホイール側へ組み付けます。



ボルト座面にはスプリングワッシャーが入っていましたが、高トルクには耐えられないので小径の平ワッシャーに変更します。

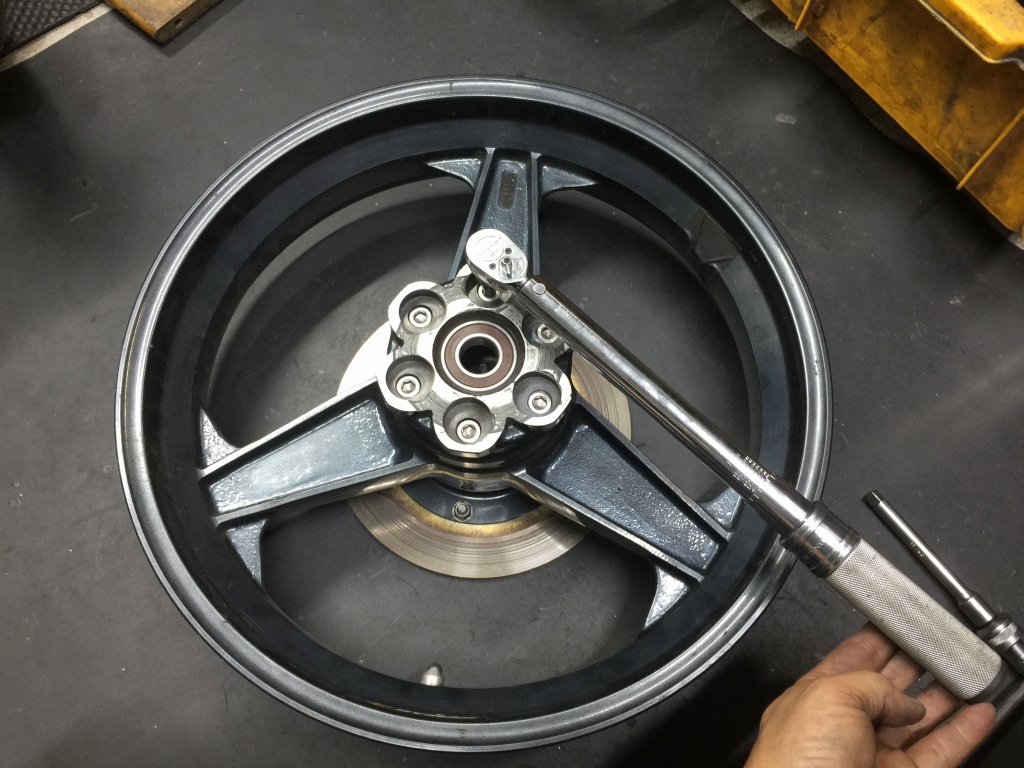

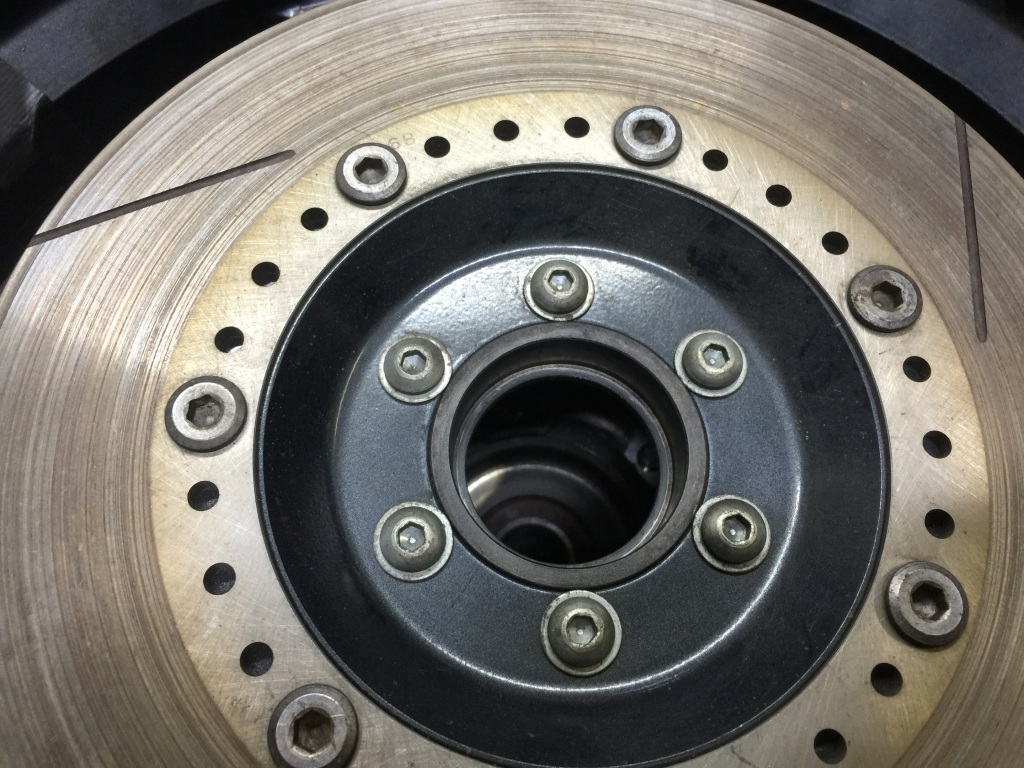

ボルトを規定トルクで締め付けます。

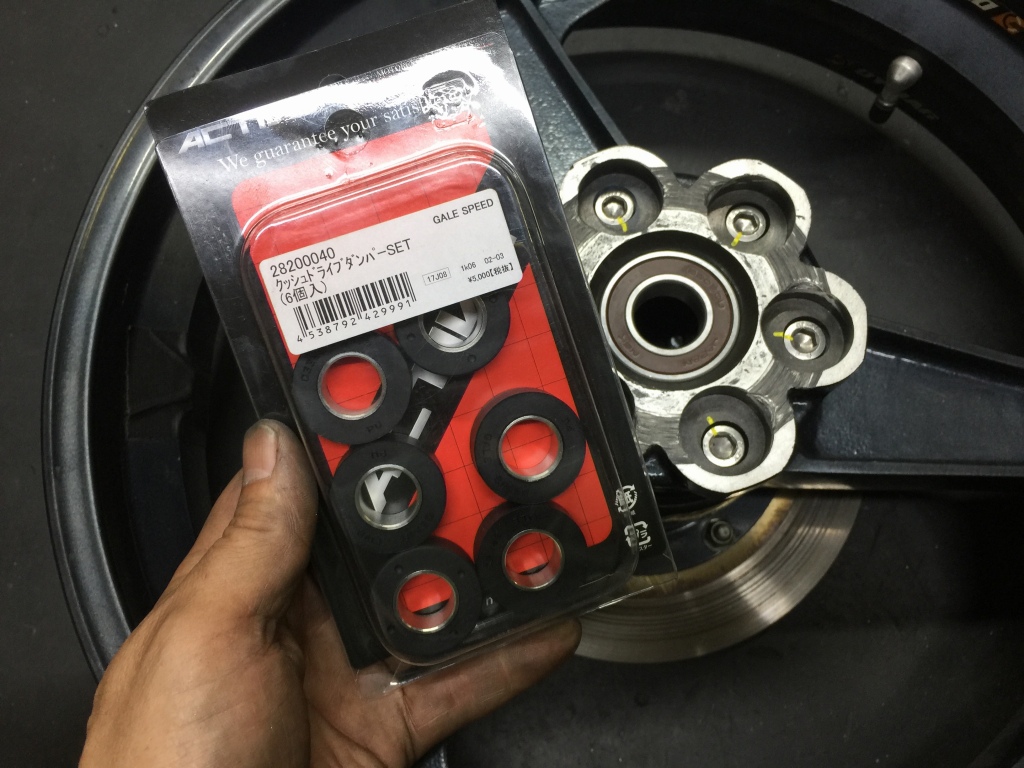

ハブダンパーは比較的安価なゲイルスピード用を使用します。

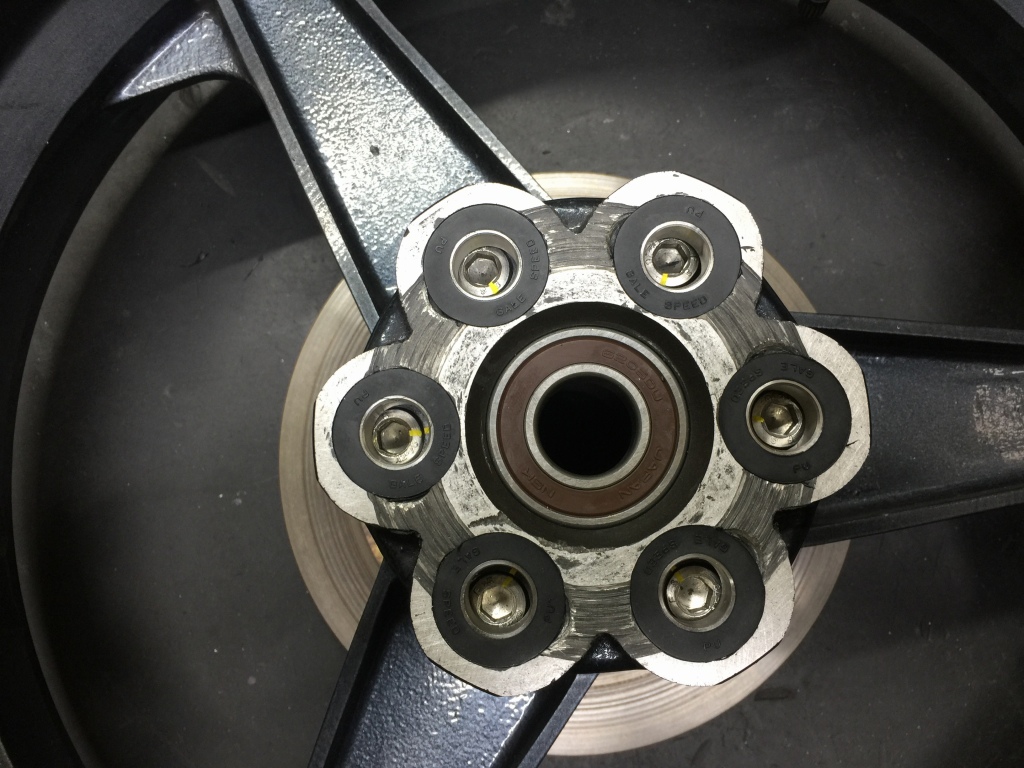

ダンパーを圧入します。この状態でボルトのマーキングは確認できるので、今後の分解の都度、緩みが無いか目視チェックしてください。



ホイールを反転します。

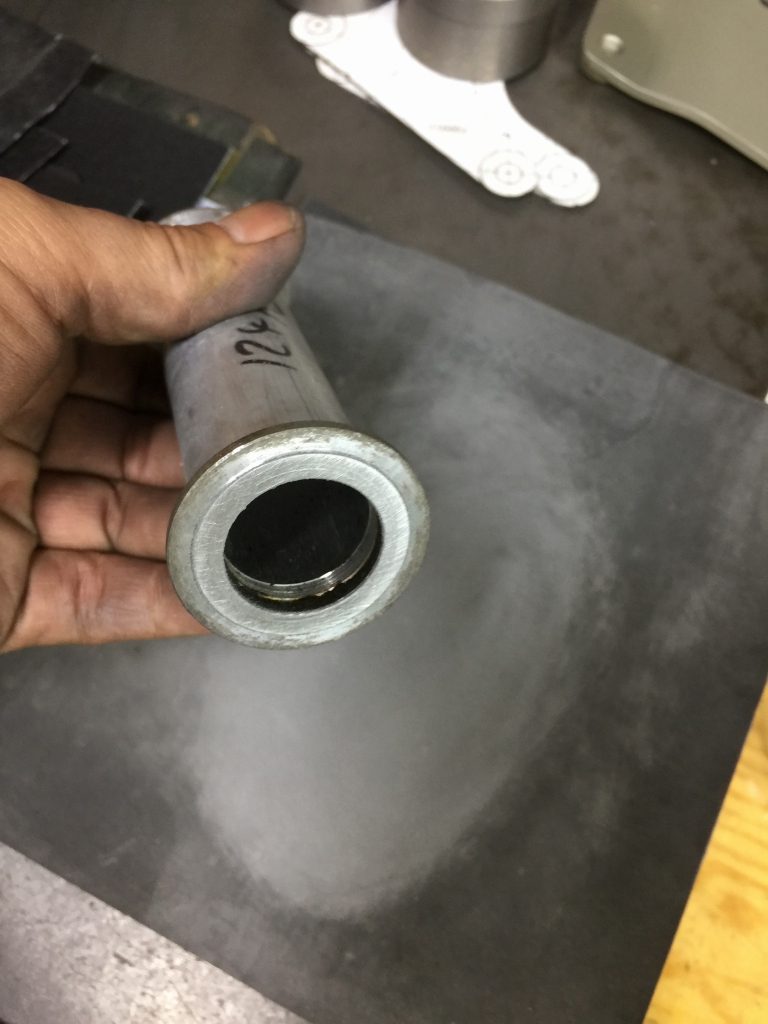

センターのディスタンスカラーは、ベアリングの接触面がオーバートルクで座屈しているので、定盤上のペーパーで面出しします。



面出し後はこちら。



カラーをホイールにセットし、長さを確認します。

やはりホイール側より若干低くなっているのがわかります。

このままではベアリングに過大なプリロードが掛かってしまうので、カラーは長い物に作り変えます。

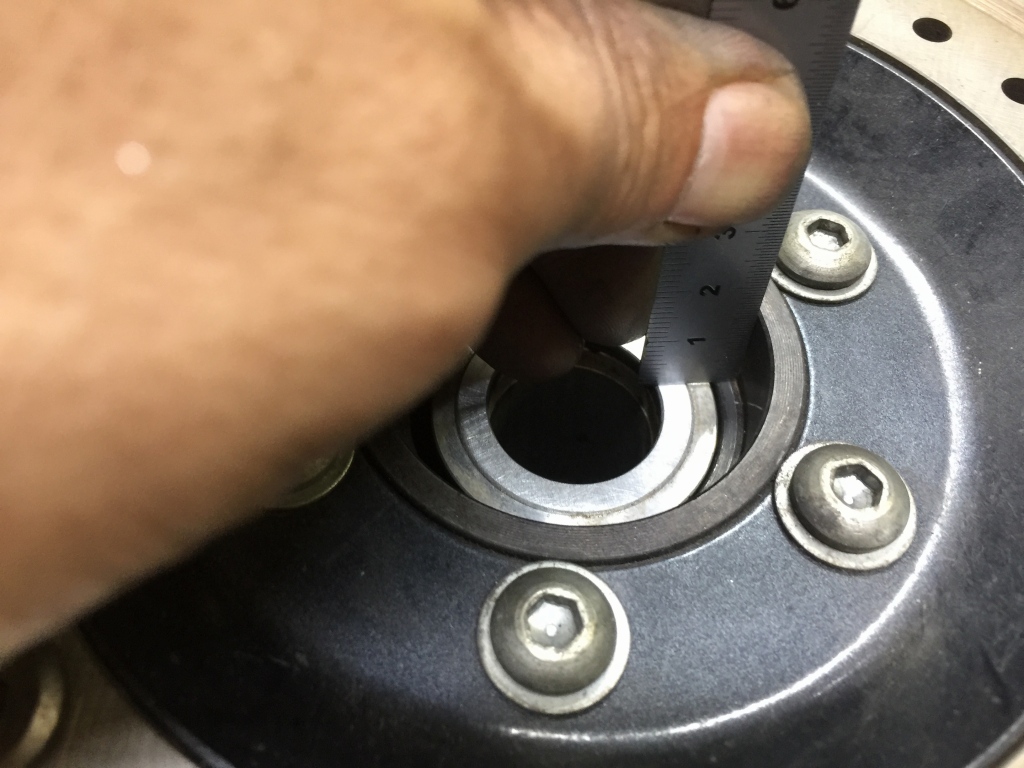

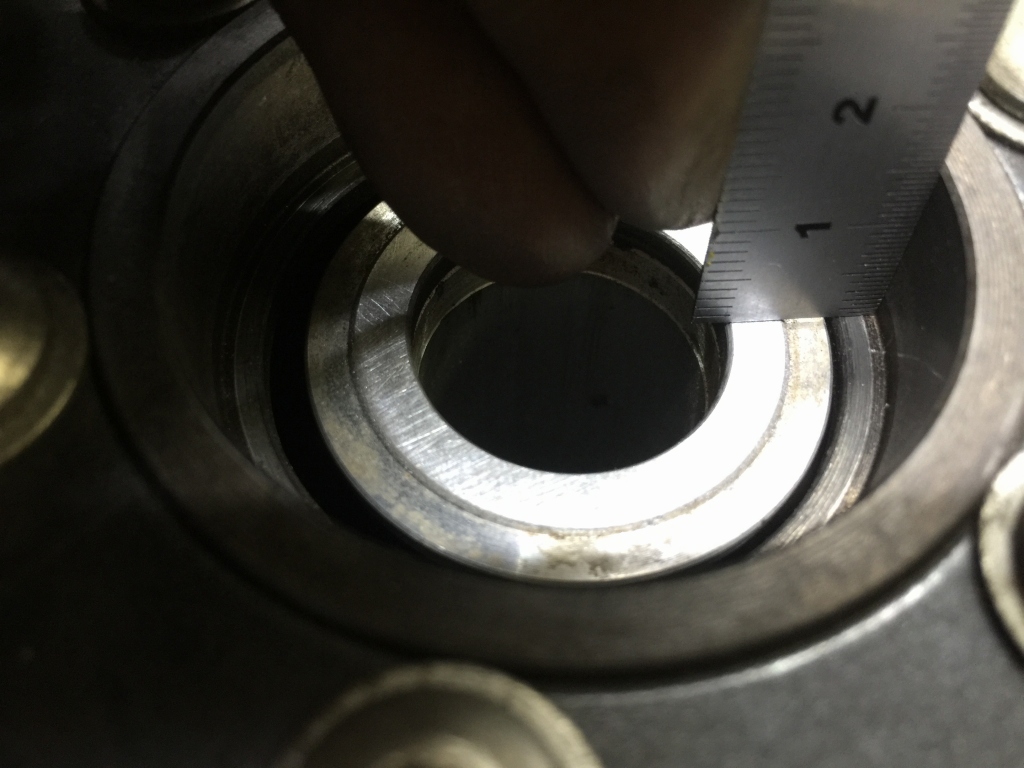

拡大するとこんな感じでカラーが約0.2ミリ短いです。



カラーの両端の部品を外し、ストレートのパイプ部分のみ新しく製作します。現状は116.3ミリです。

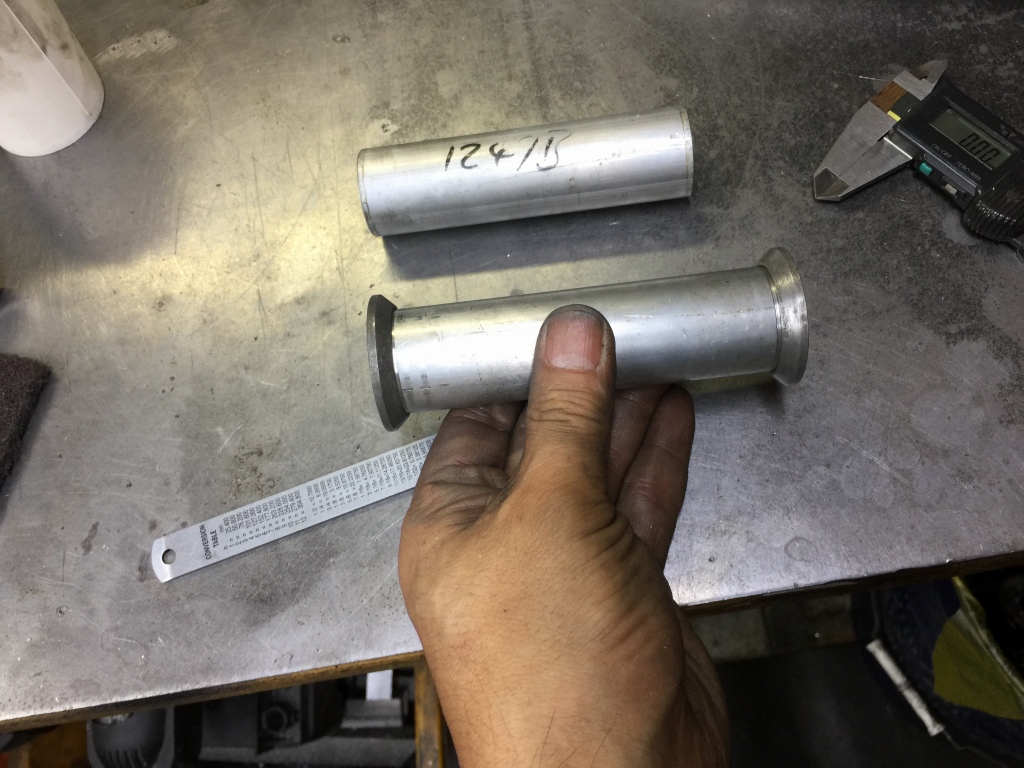

約0.5ミリ長く作ったカラーがこちら。



ホイールに落とし込みます。



カラーの方が長いこの状態が正常です。

ベアリングの圧入時は、インナーレースとアウターレースを同時に押し、インナーレースがカラーに当たったところで止めます。アウターレースのみを押すと、ベアリングが奥に入り過ぎるので要注意です。

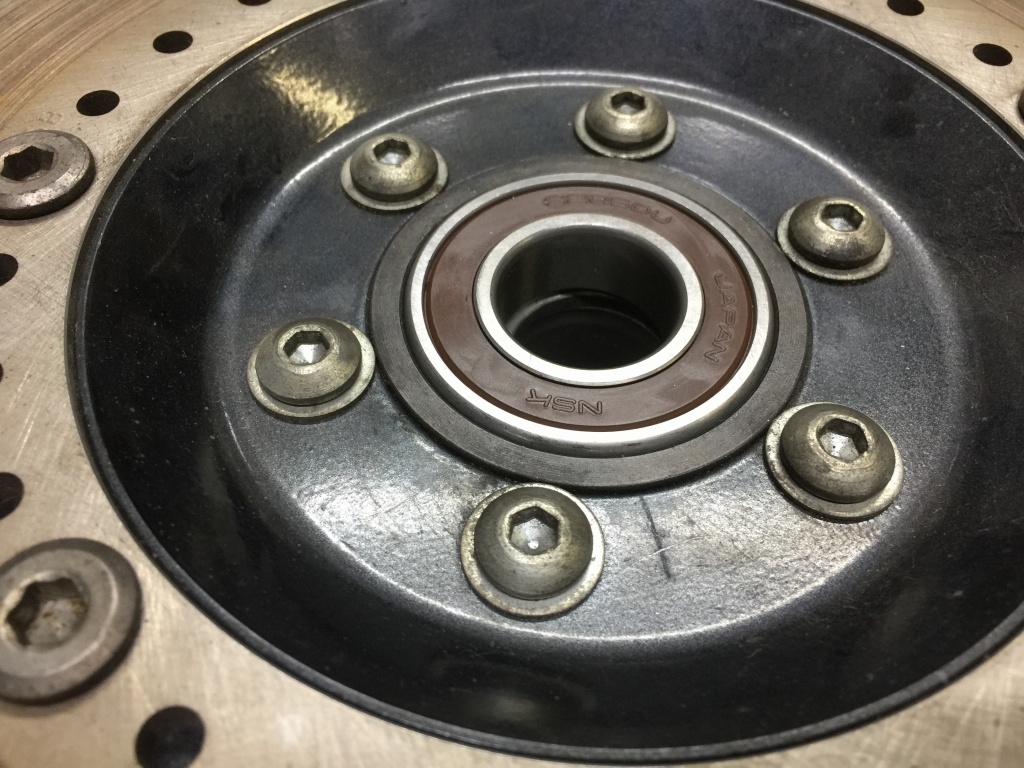

ベアリングを圧入します。インナーレースの止まりまで入れるとこんな感じになりました。

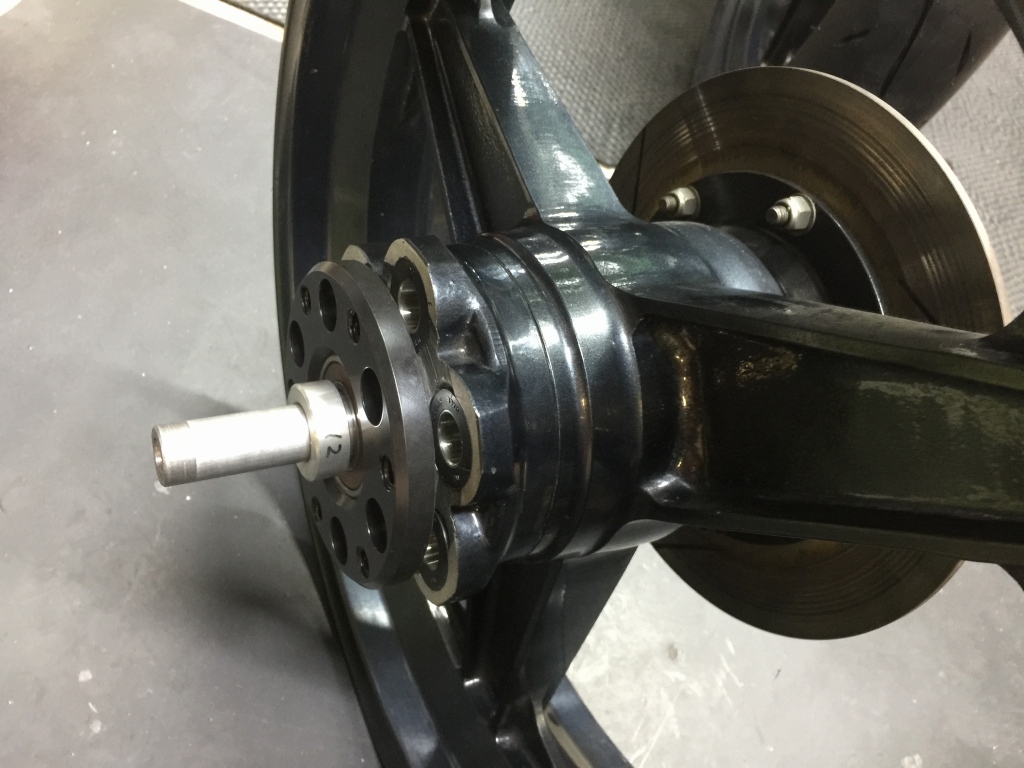

キャリアを仮組してみます。

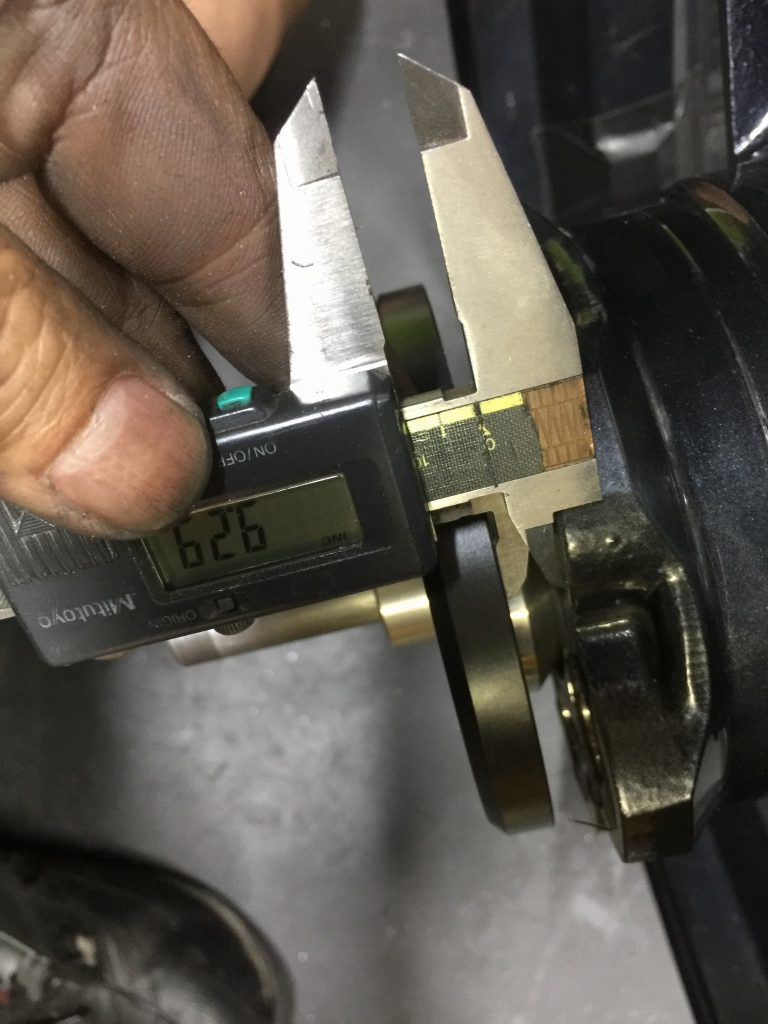

キャリアとホイール側との隙間が、間に入るスプロケットとシムの厚さの合計+約0.2ミリとなるように、内部のカラーの厚さを調整します。

この設定を間違えると、早期にキャリアのベアリングは破損するので要注意です。

このようなスパイダー式の旧ダイマグは、スプロケ厚さがメーカーによっていろいろあるので交換の際には注意が必要です。



今回のキャリアは任意の寸法で製作しているので、この隙間は現状では9.3ミリです。使用するスプロケが8ミリ、シムが0.5ミリ、クリアランスを0.2ミリ確保するには、カラーをあと0.6ミリ削ることになります。



手持ちのスプロケを合わせてみるとこんな感じです。
