Z1000R1 H.Y様 クラッチハウジング交換



急加速のシフトアップ時、クラッチがつながるまで1~2かかるじょうたいで、やや滑りぎみだったのでレリーズの遊びを適正に調整して試運転してみます。



結果、シフトアップ時のクラッチ滑りは改善していませんでした。



ガレージに戻り、再度原因究明します。



今度はクラッチ本体を分解点検します。



クラッチはオーバーホール歴があるとのこと。スプリングやプレートは純正のようです。

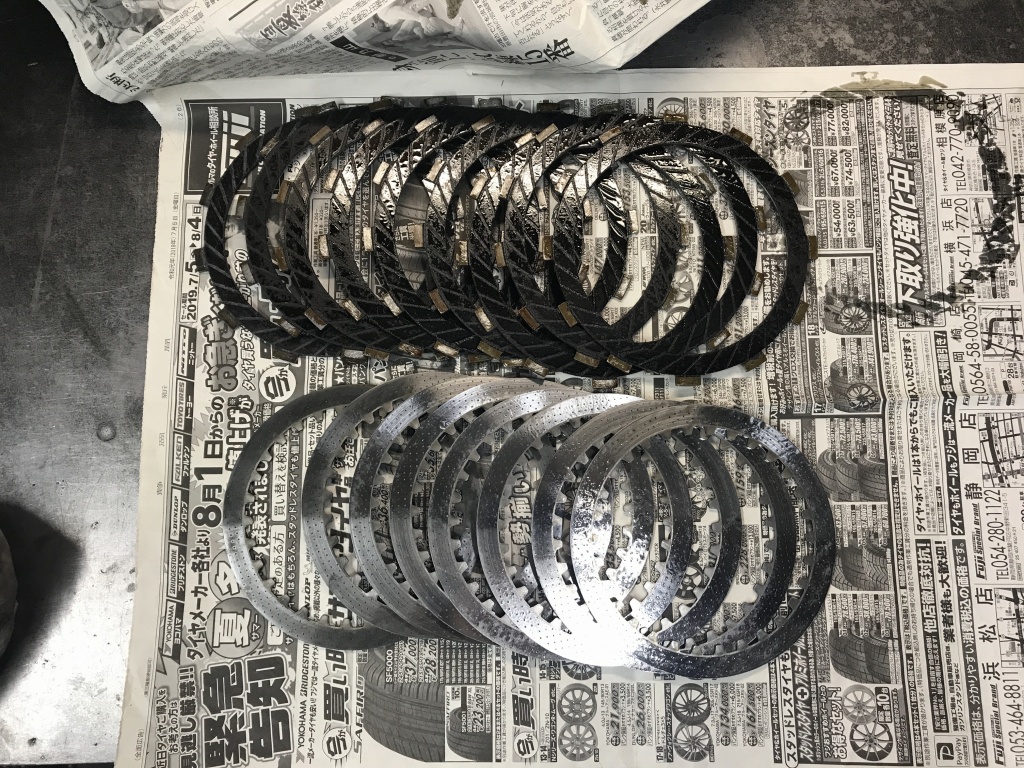

クラッチ板を点検します。焼けや酷い摩耗、欠けなどは無く、比較的きれいな状態です。

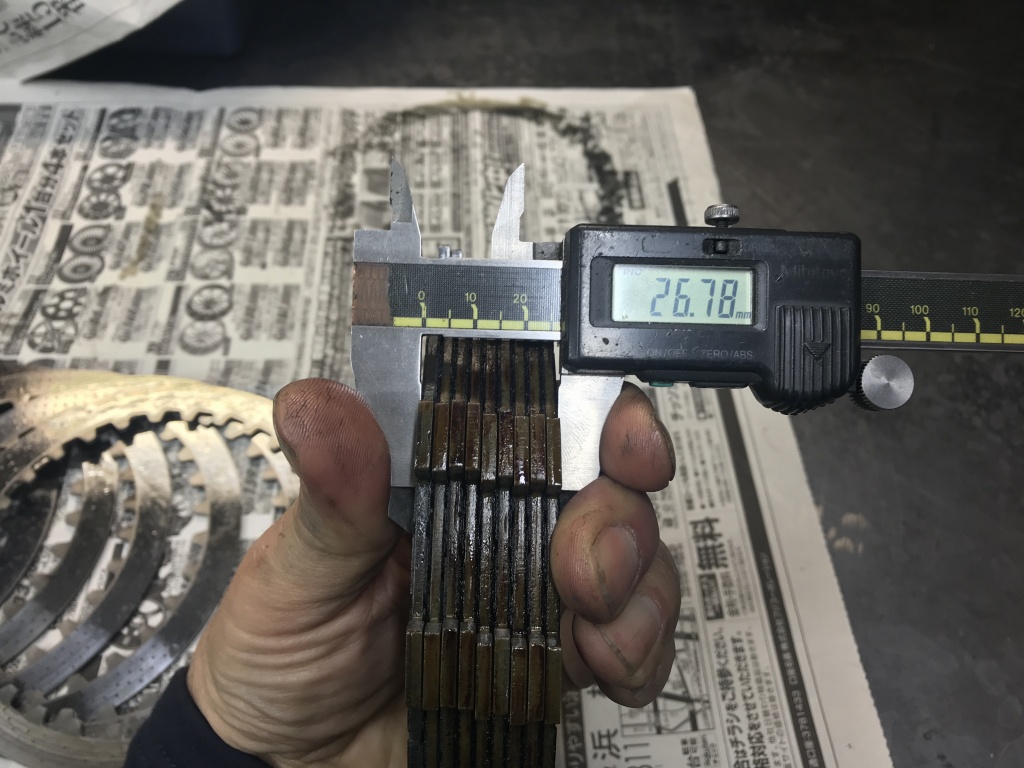

フリクションプレートの厚さも新品状態に近い物でした。

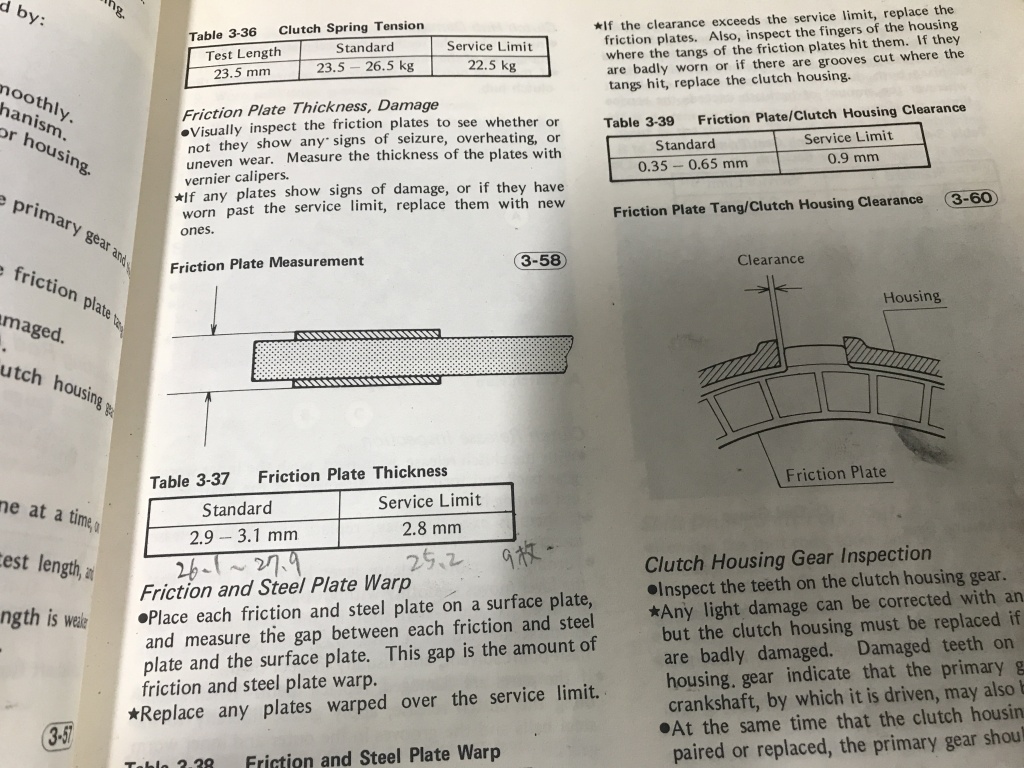

サービスマニュアルの記述はこちら。



更によく見ると、クラッチハウジングははっきりと段付き摩耗があります。こちらは交換していないもよう。

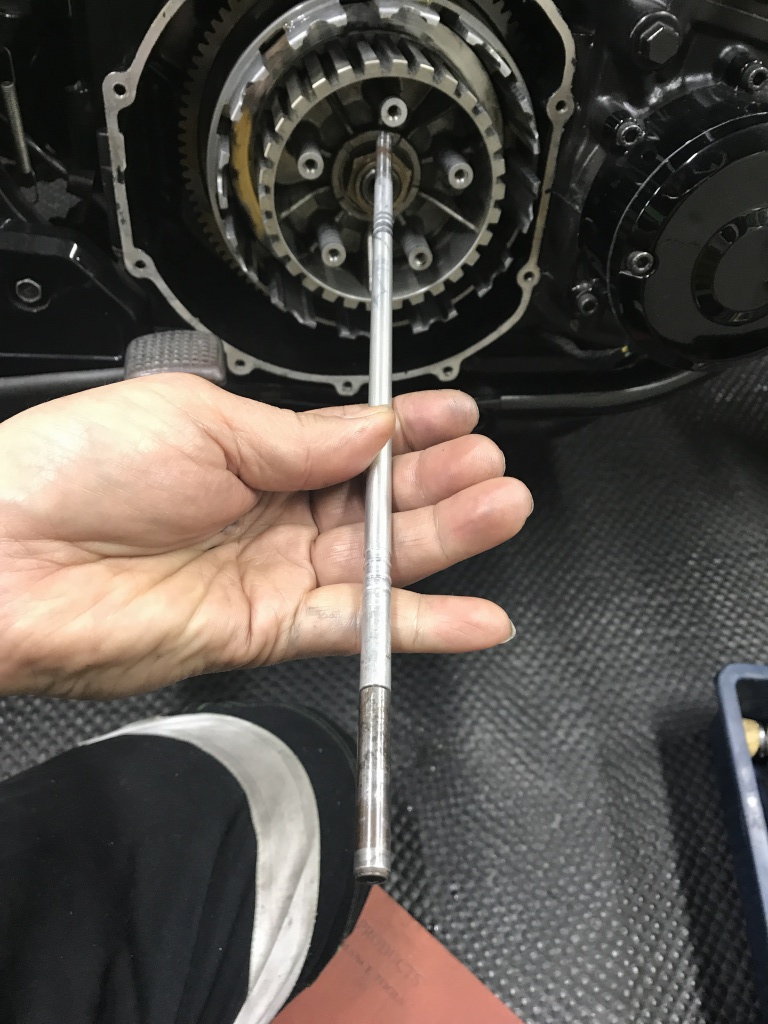

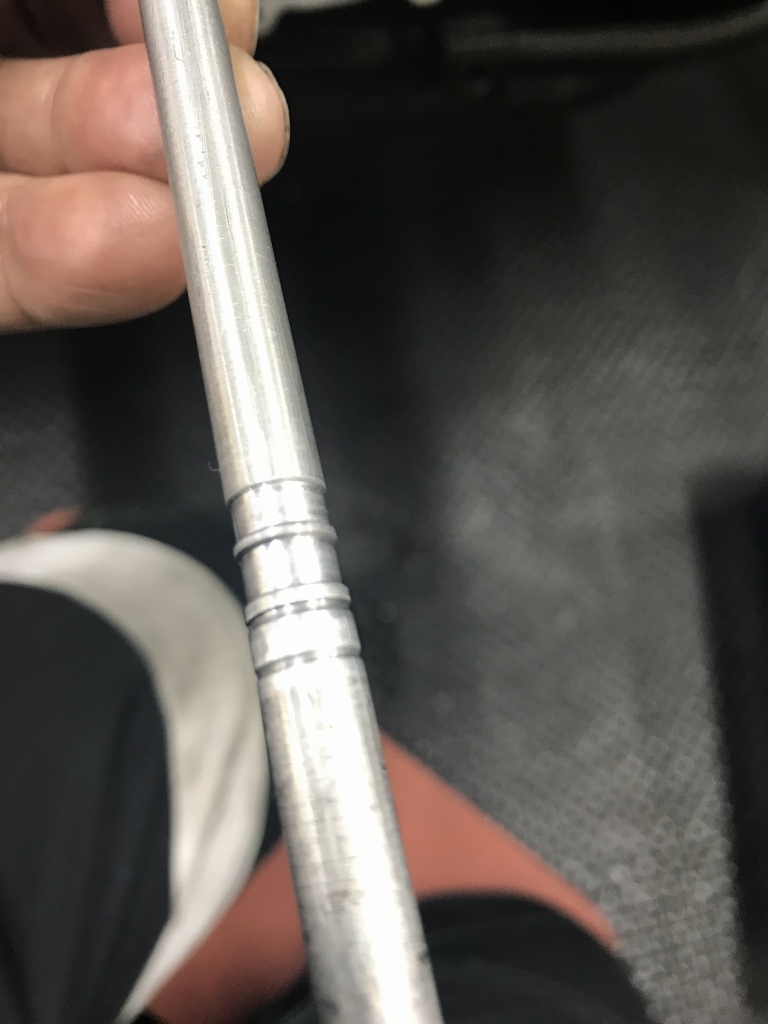

プッシュロッドも摩耗が進んでおり、一度反転されていましたが反対側も摩耗が進んでいます。

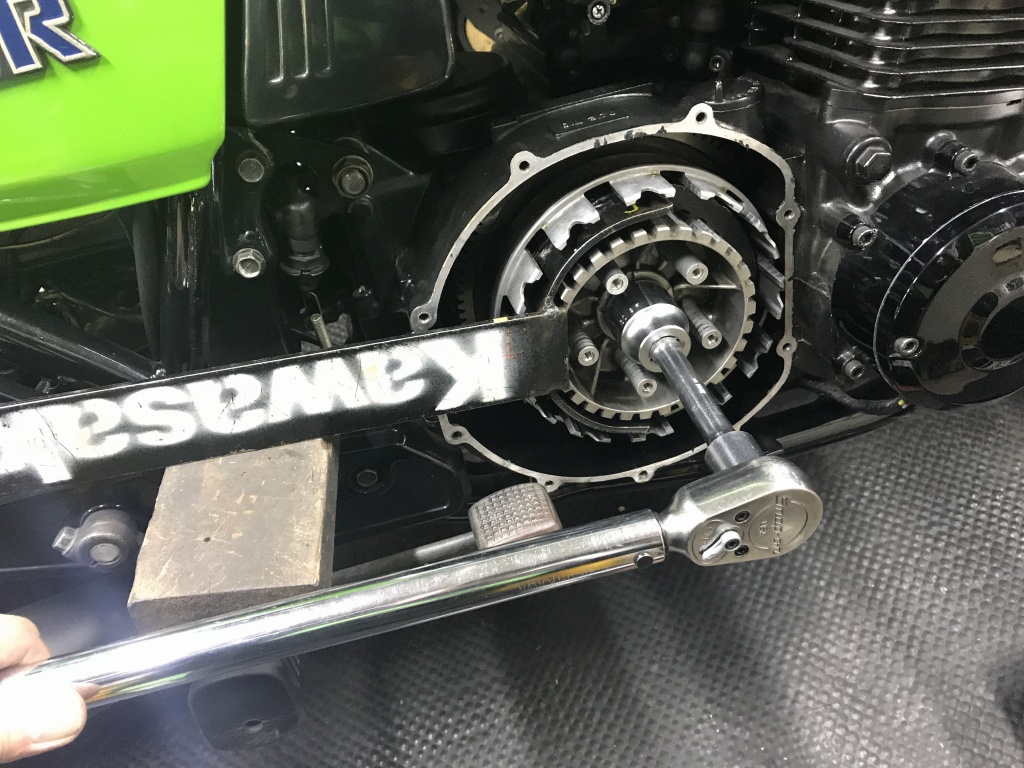

クラッチハウジングを分解して点検することに。

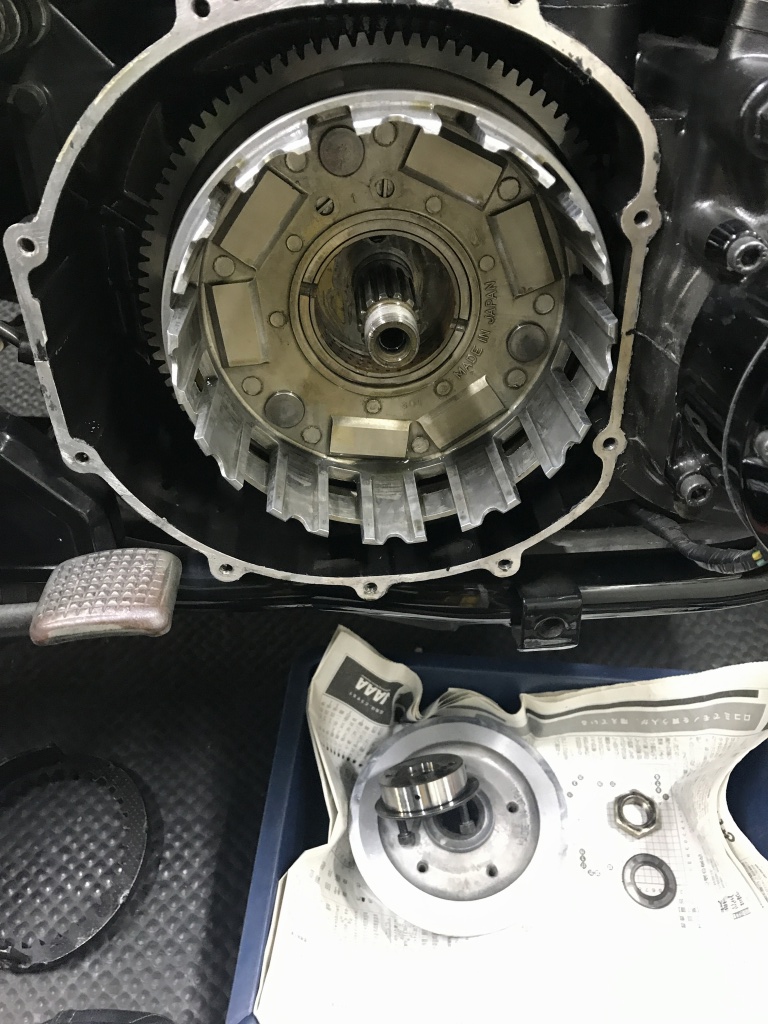

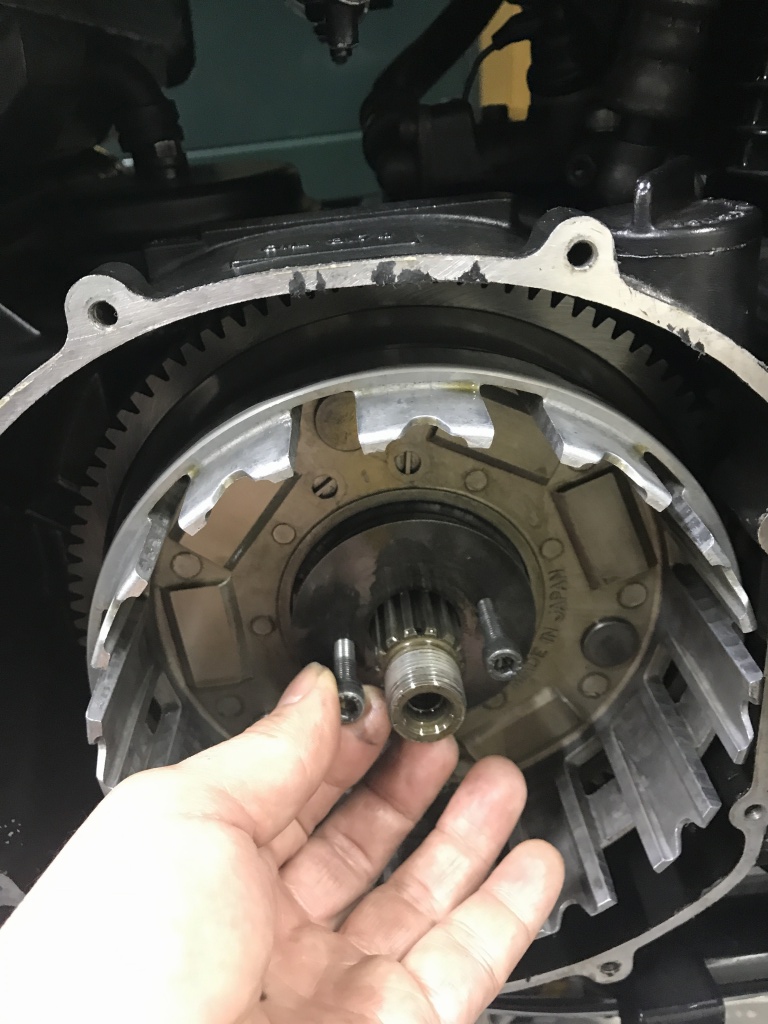

ハウジング中心の軸受を抜き取ります。

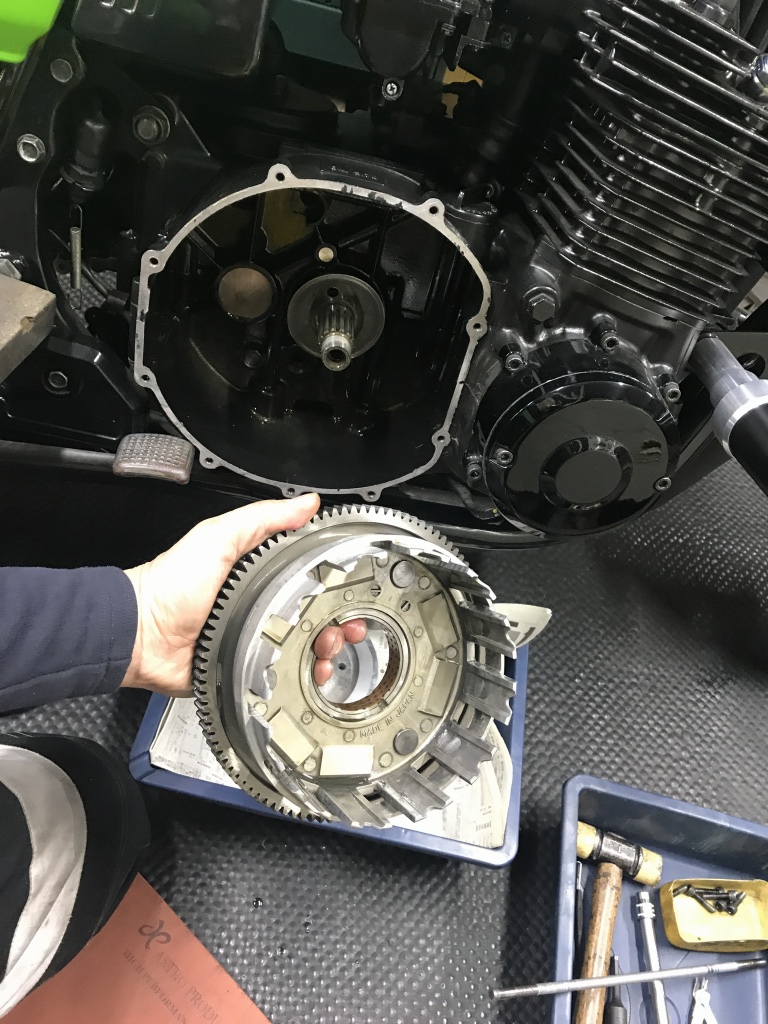

ハウジングをずらしてエンジンから抜き取ります。

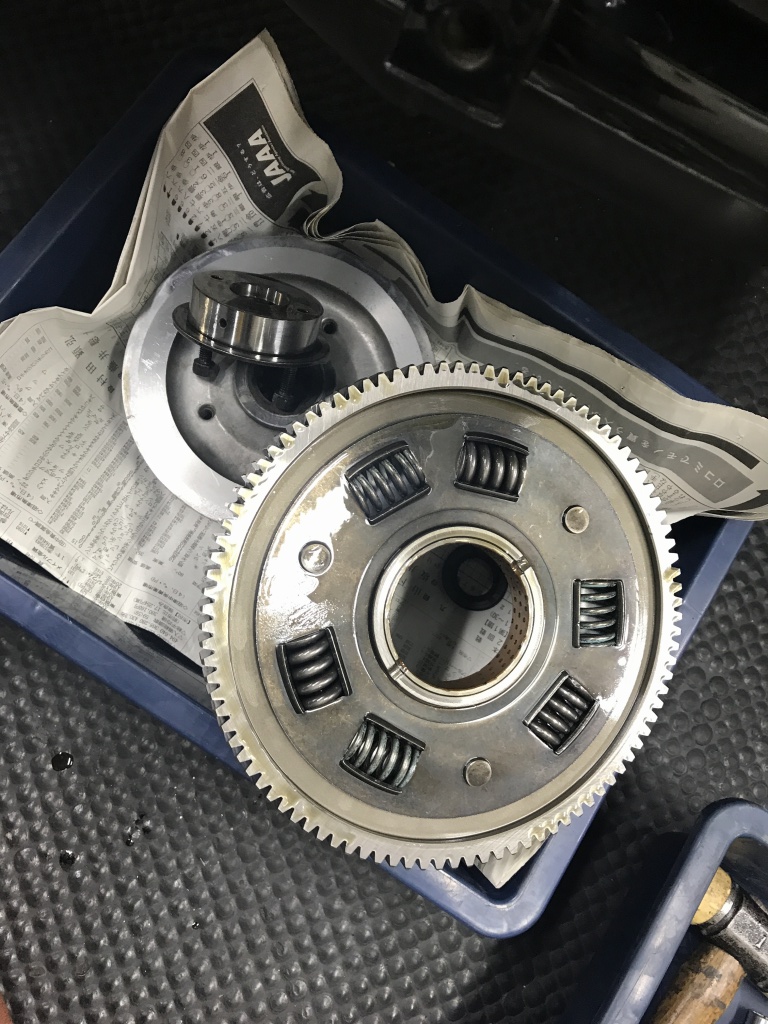

ハウジング裏にあるダンパースプリングもヘタっており、ガタが発生していました。

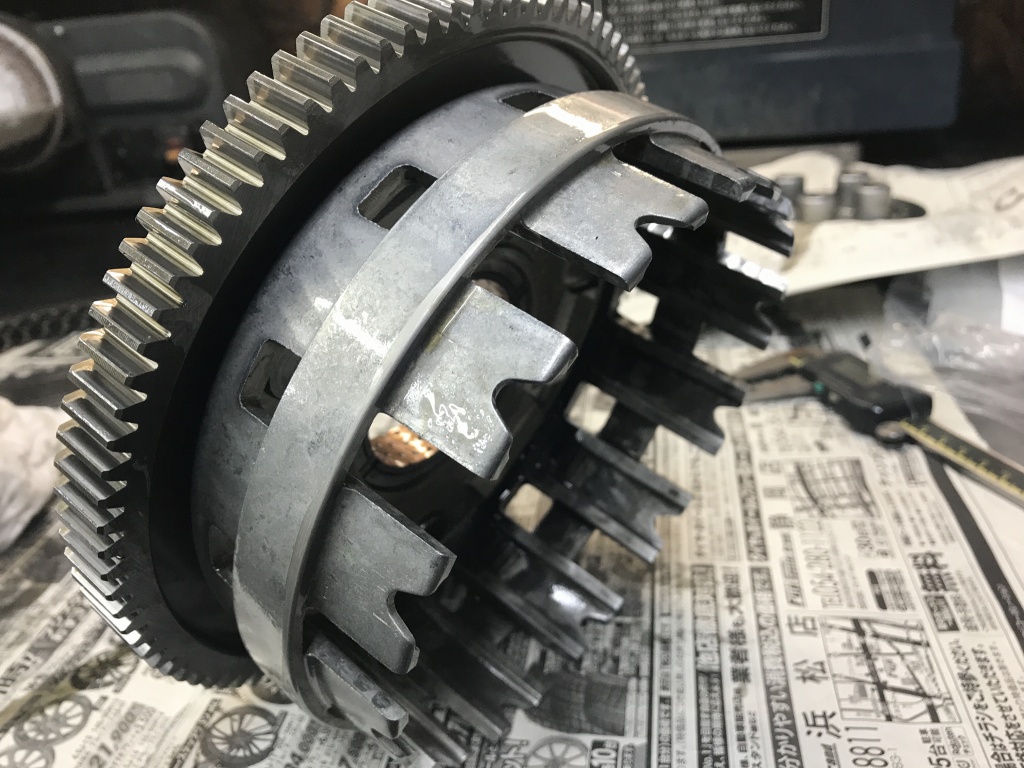

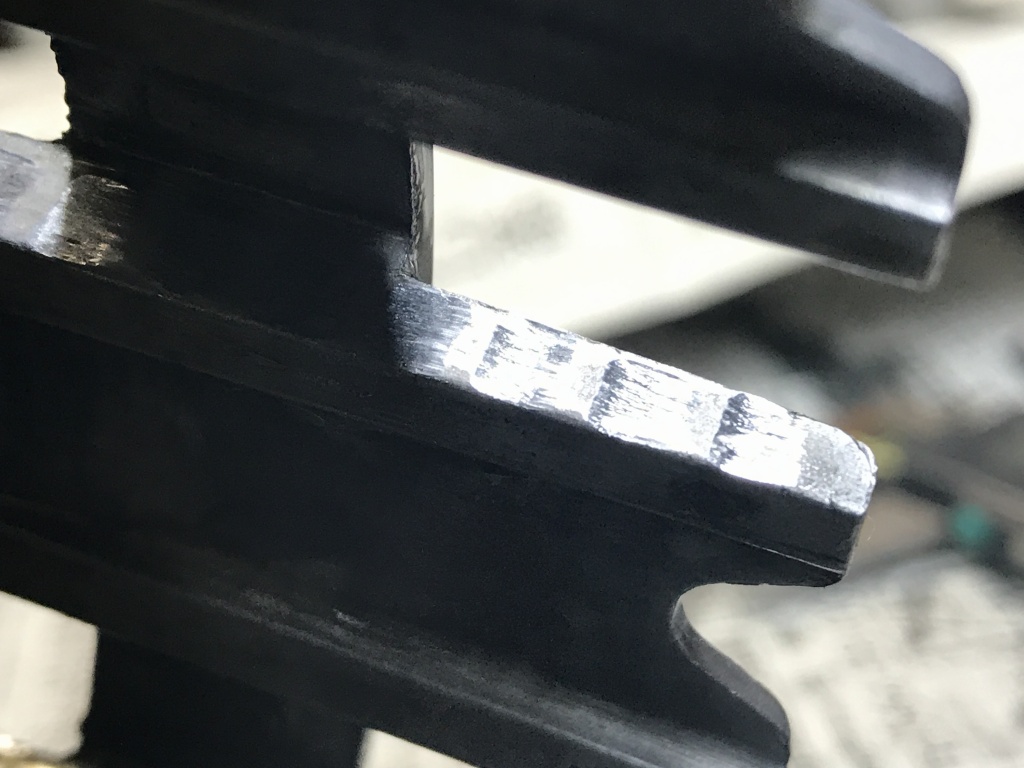

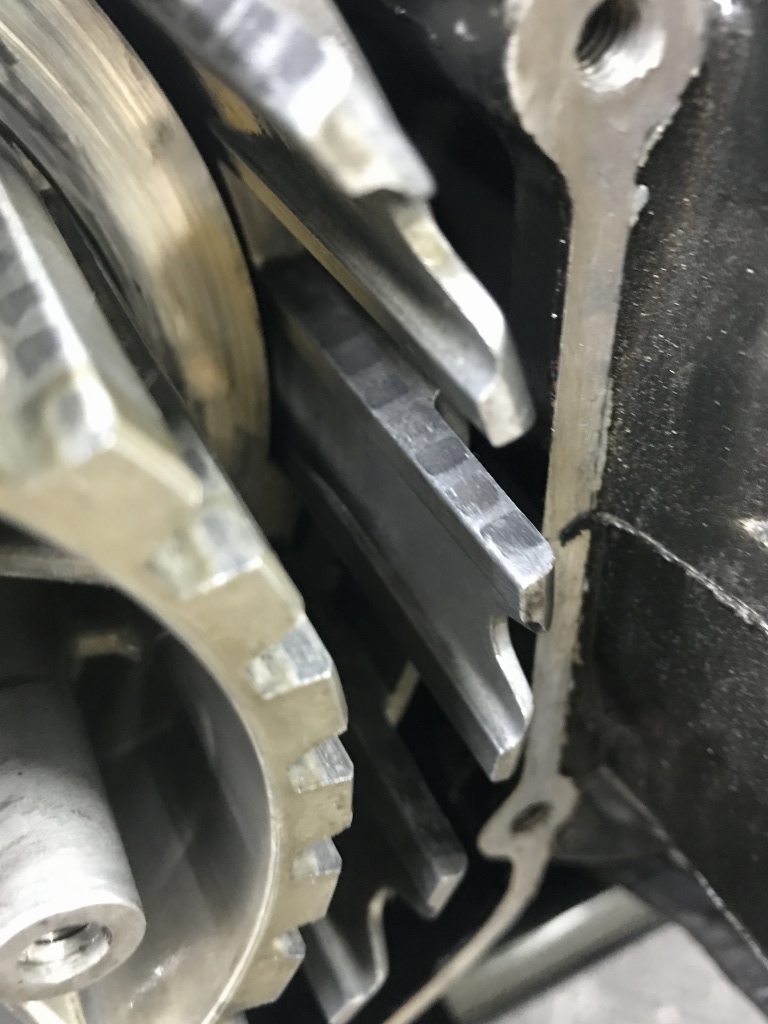

摩耗部分を確認します。



これだけ段付き摩耗があると、フリクションプレートのスムーズな動きを阻害する場合があります。

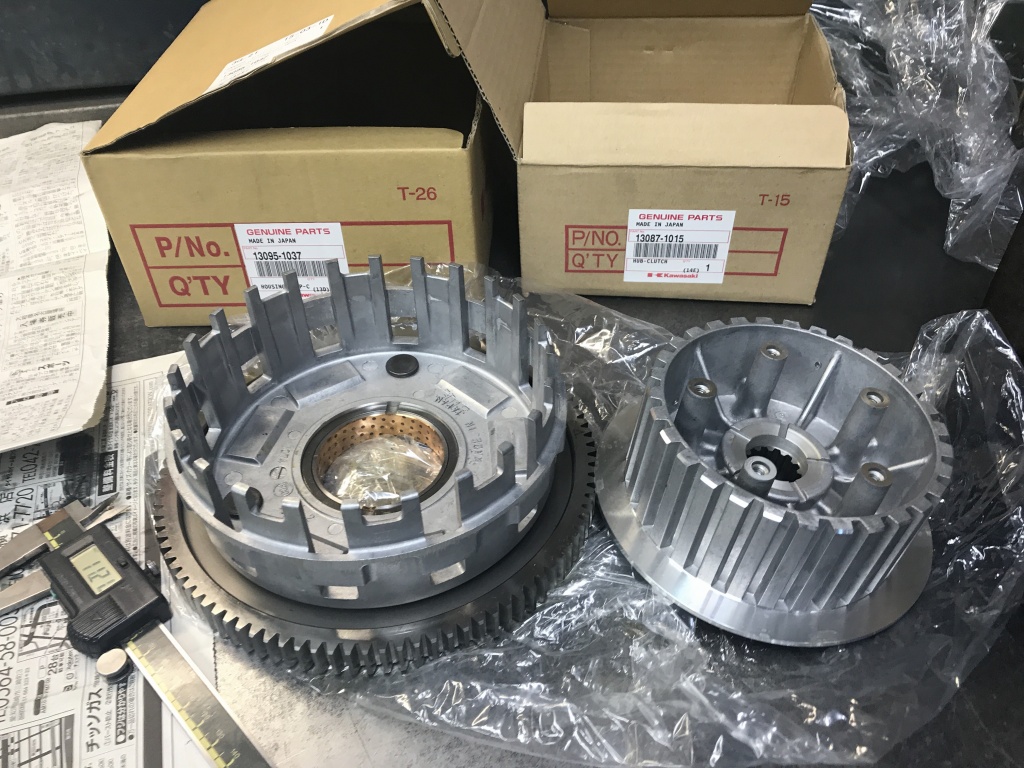

ハブも交換歴が無いようなので、ハウジングと合わせてセットで新品交換します。

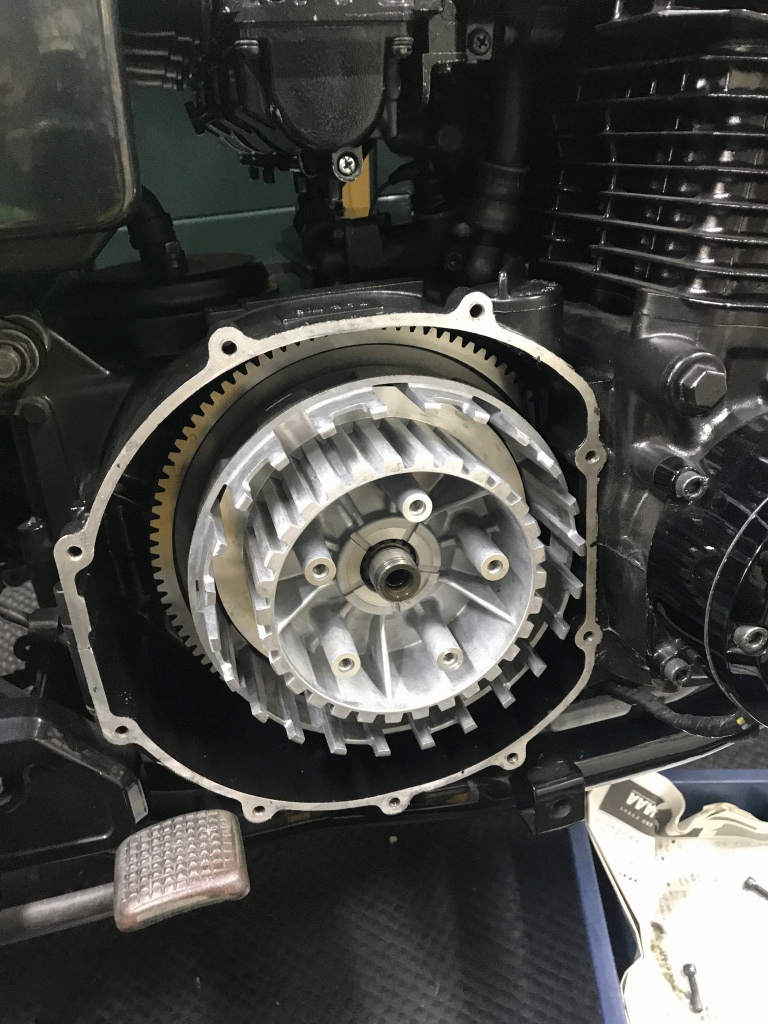

新しいハウジングとハブを組み込みます。

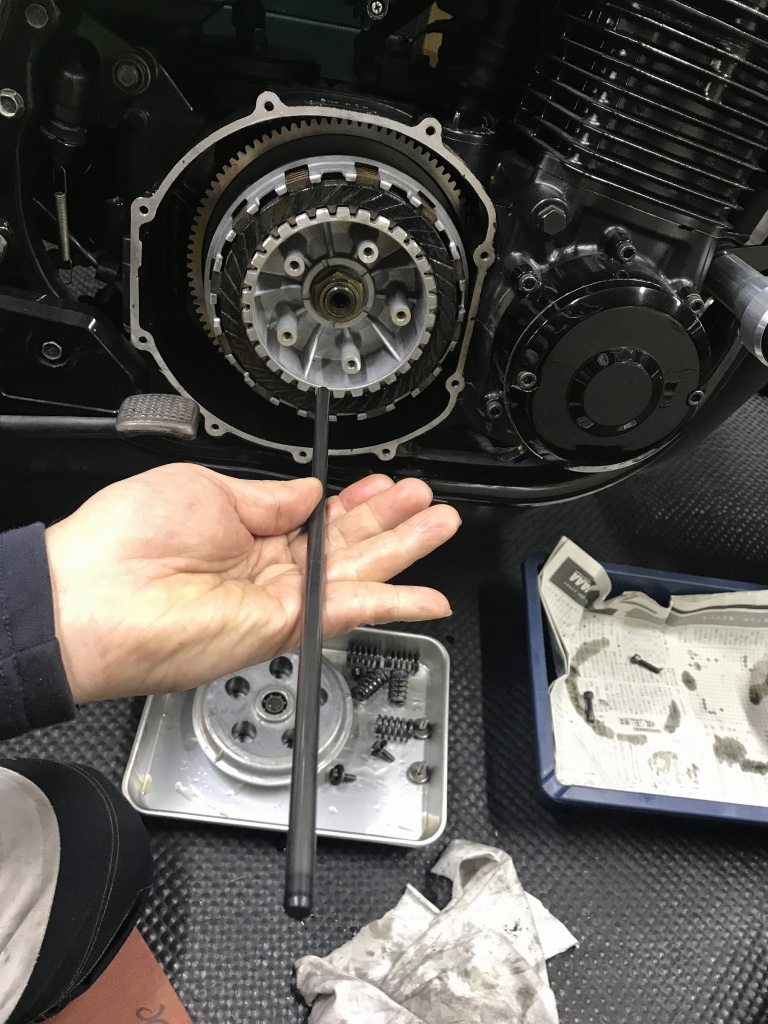

プッシュロッドもポリスの強化品を組み込みます。クラッチ板とスプリングは問題無さそうなので継続使用します。

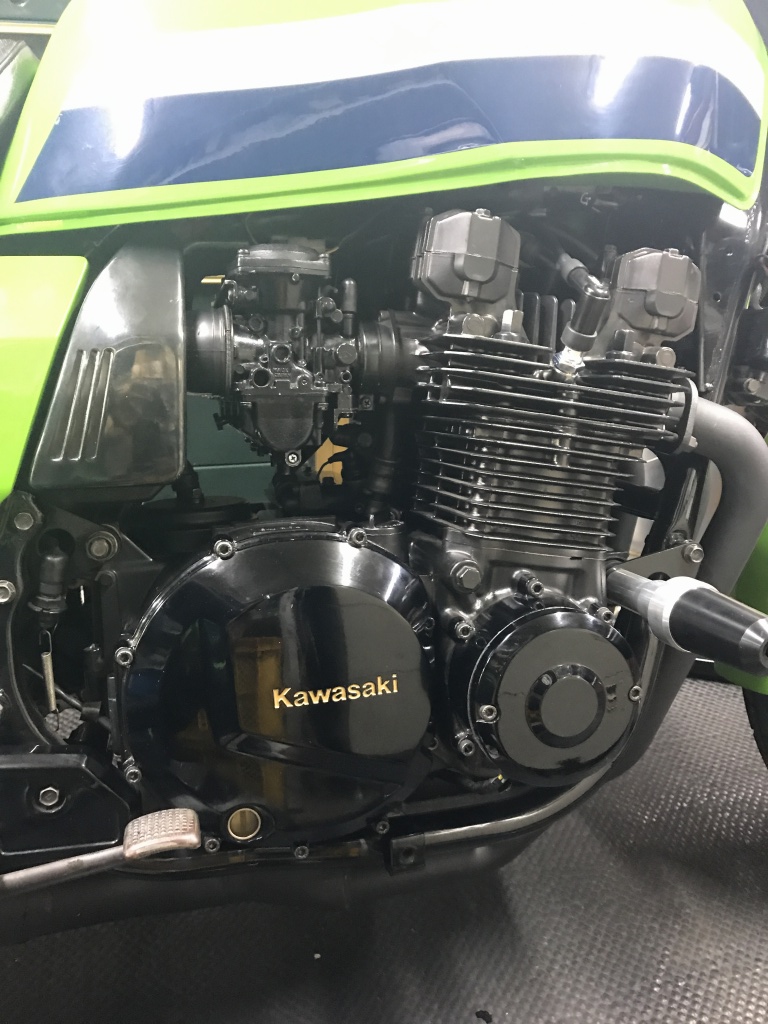

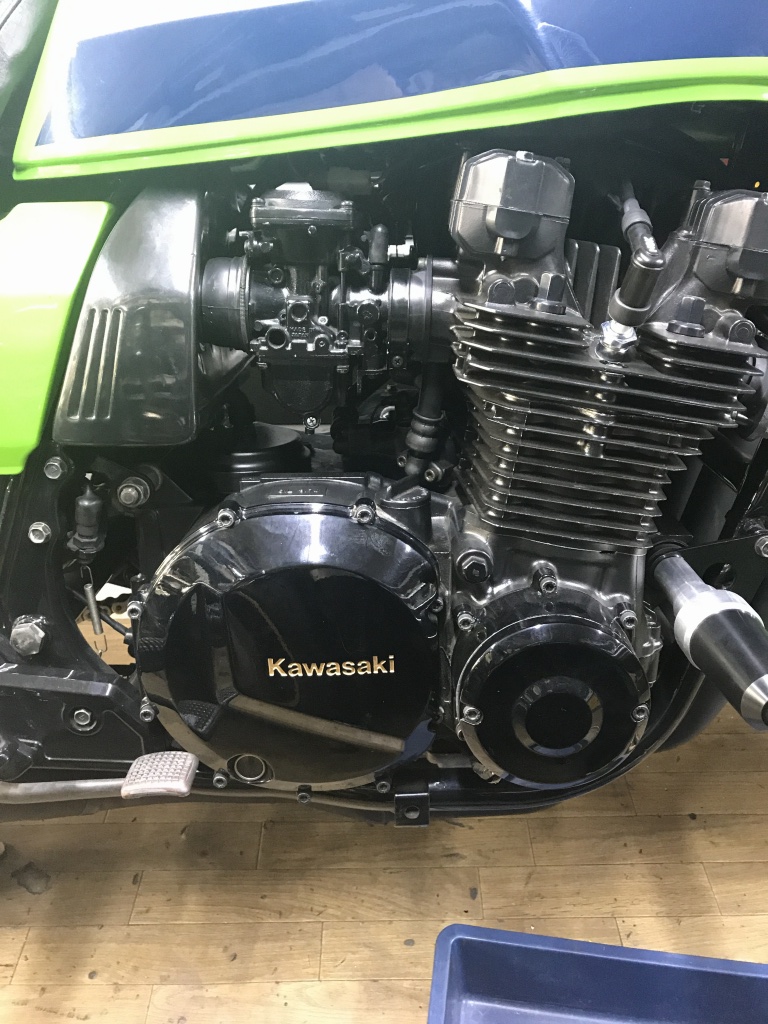

エンジンを復元します。

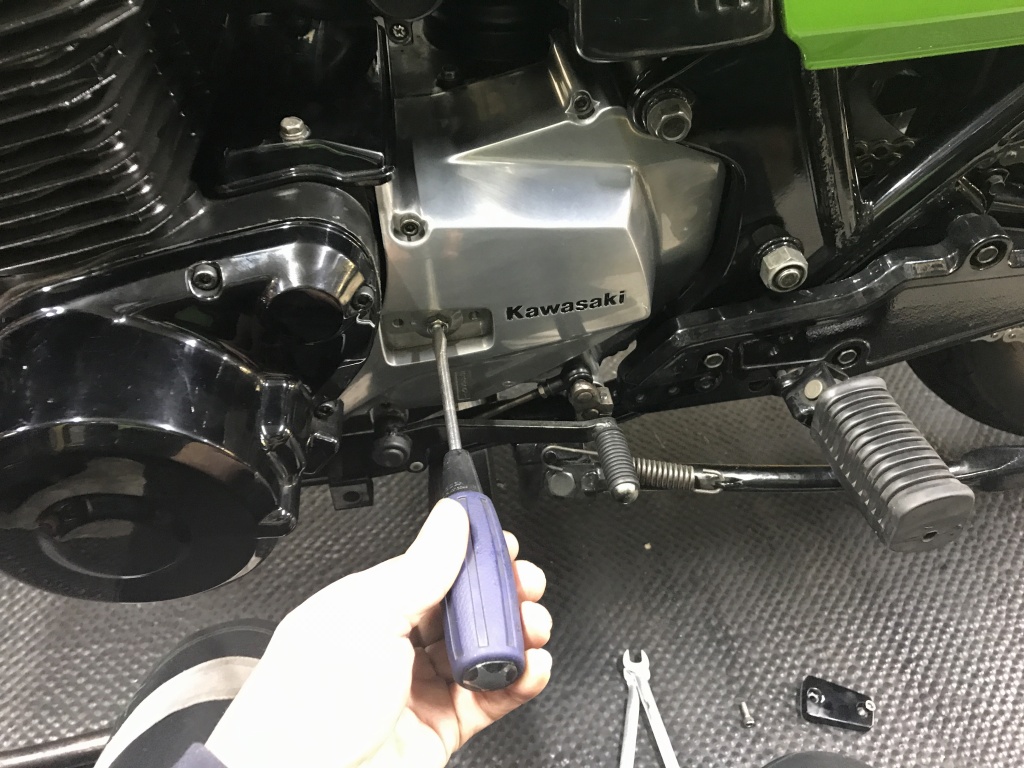

クラッチを新しくしたので、レリーズの遊びも再調整します。

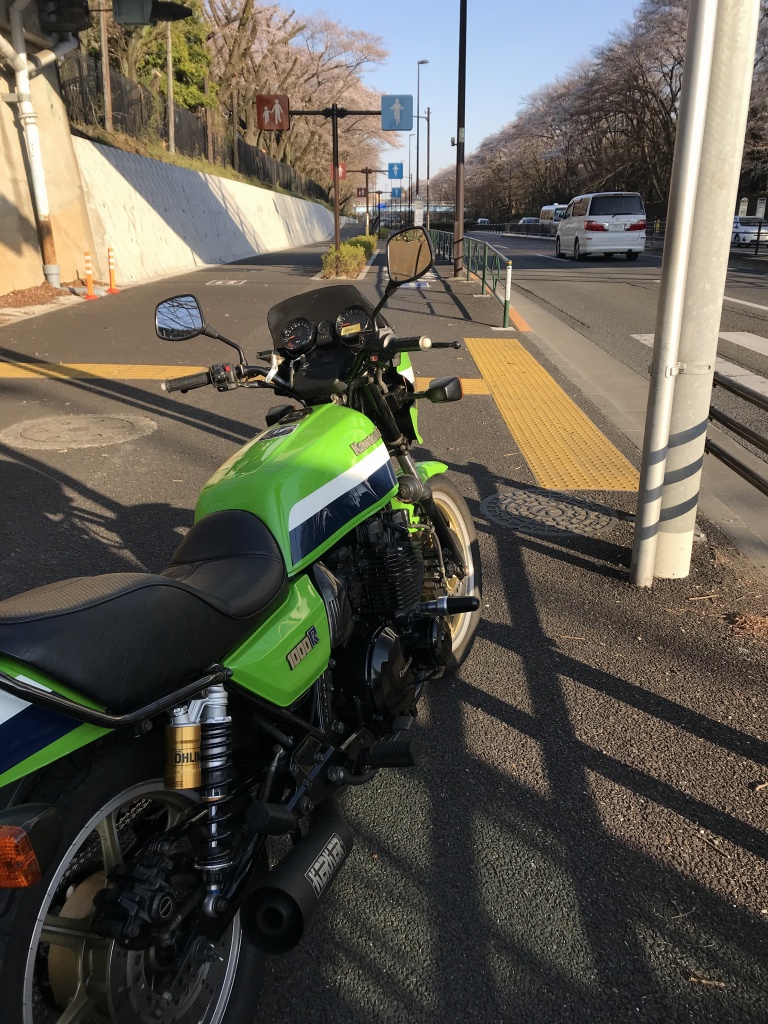

再び試運転に向かいます。



結果、今回は大幅に改善しました。クラッチ操作もかなりスムーズになったので、これでしばらく様子を見ていただくことに。

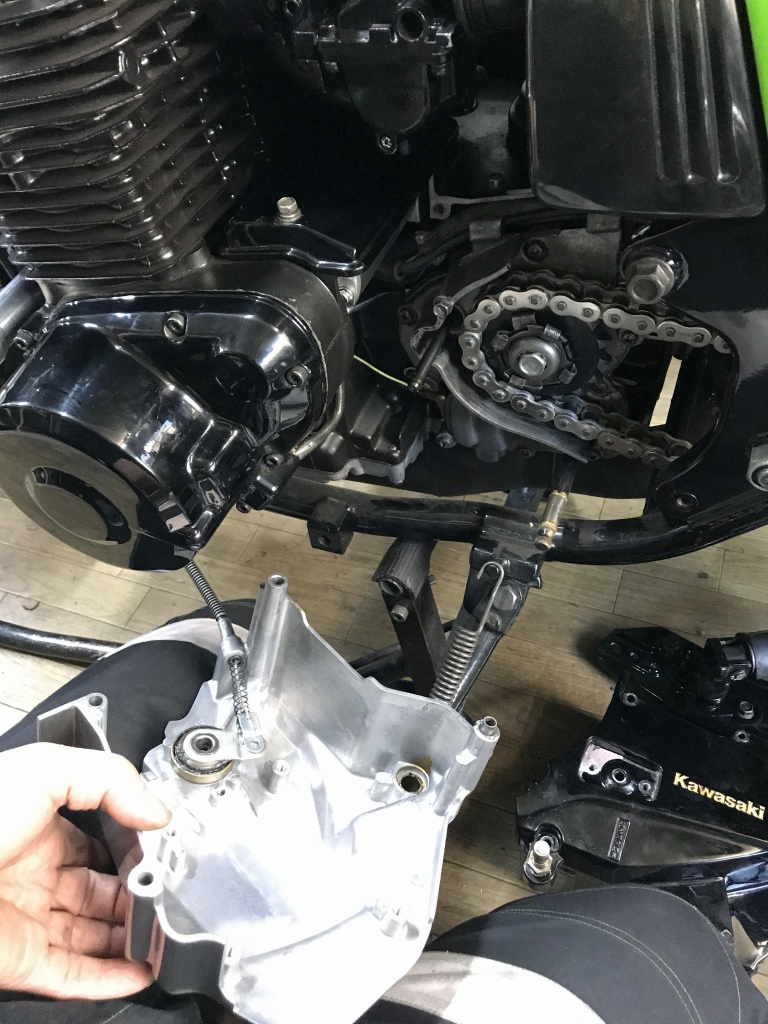

シフトシャフト穴の摩耗が大きくて新品交換したスプロケカバーですが、J用でシルバーなので外して塗装することに。

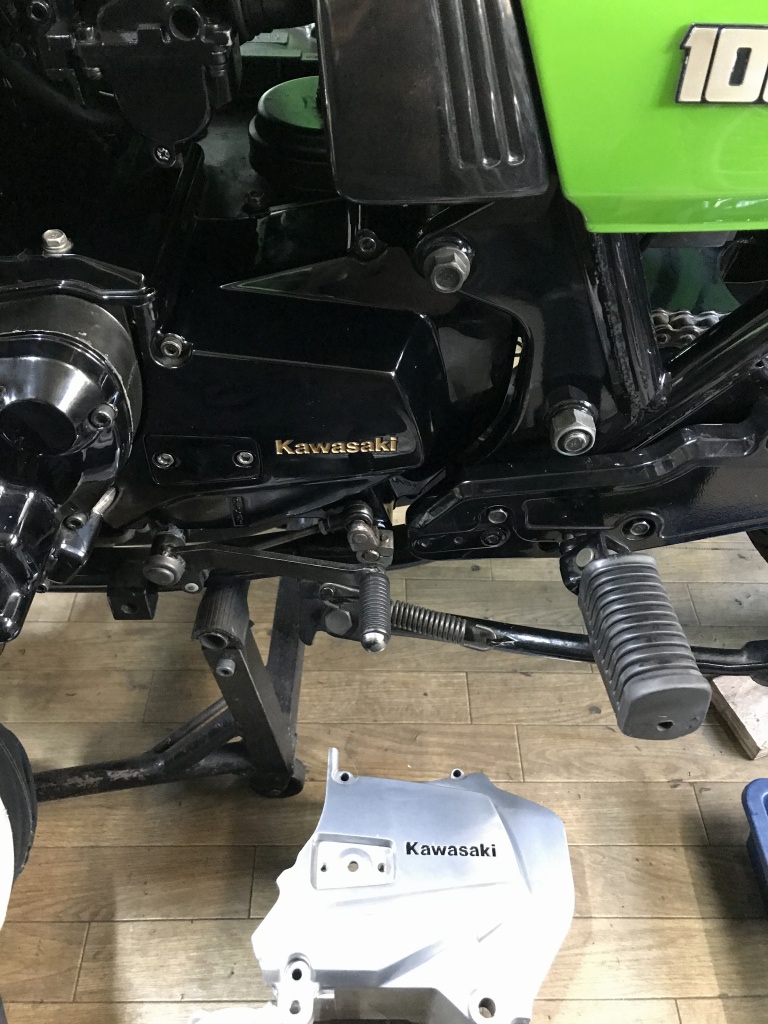

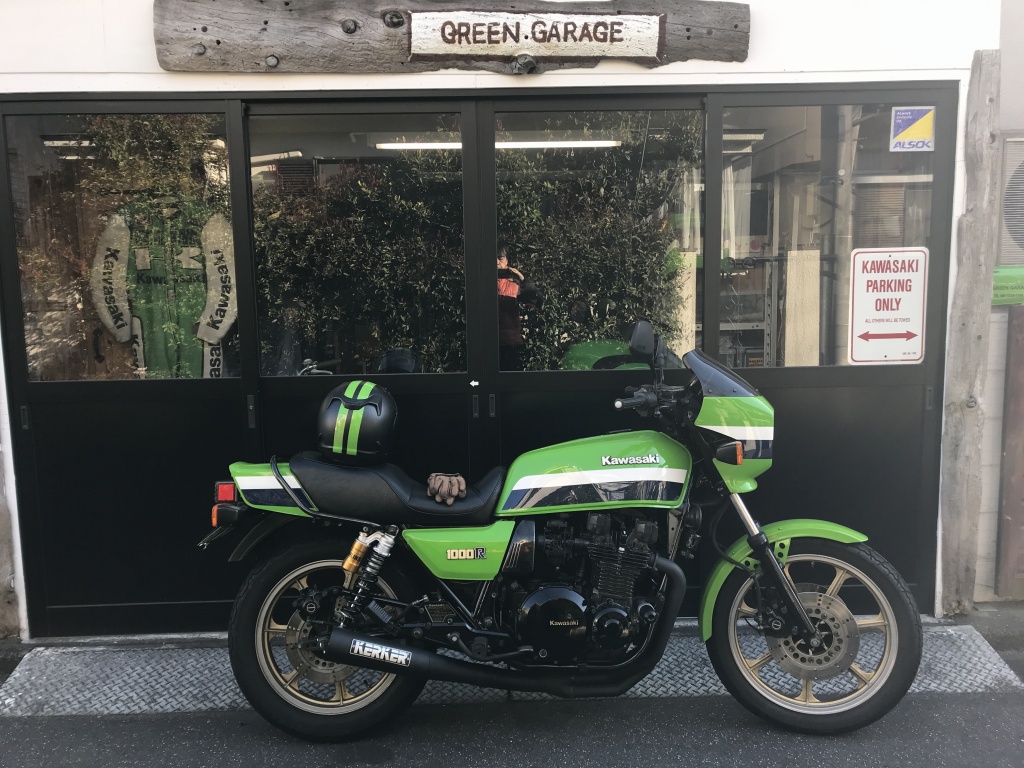

一旦もとのカバーに付け替えて仮納車します。ブラック塗装が完成したら再度交換します。
