デモ車MONSTER#21 圧縮比検討



圧縮比を把握するため、先ずピストントップのボリュームを計測します。その結果、ピストントップは16.93ccとわかりました。



同じく、燃焼室容積を測ります。こちらは40.1ccでした。ヘッドガスケットを1ミリとした場合、計算により圧縮比は11.1:1となることがわかりました。

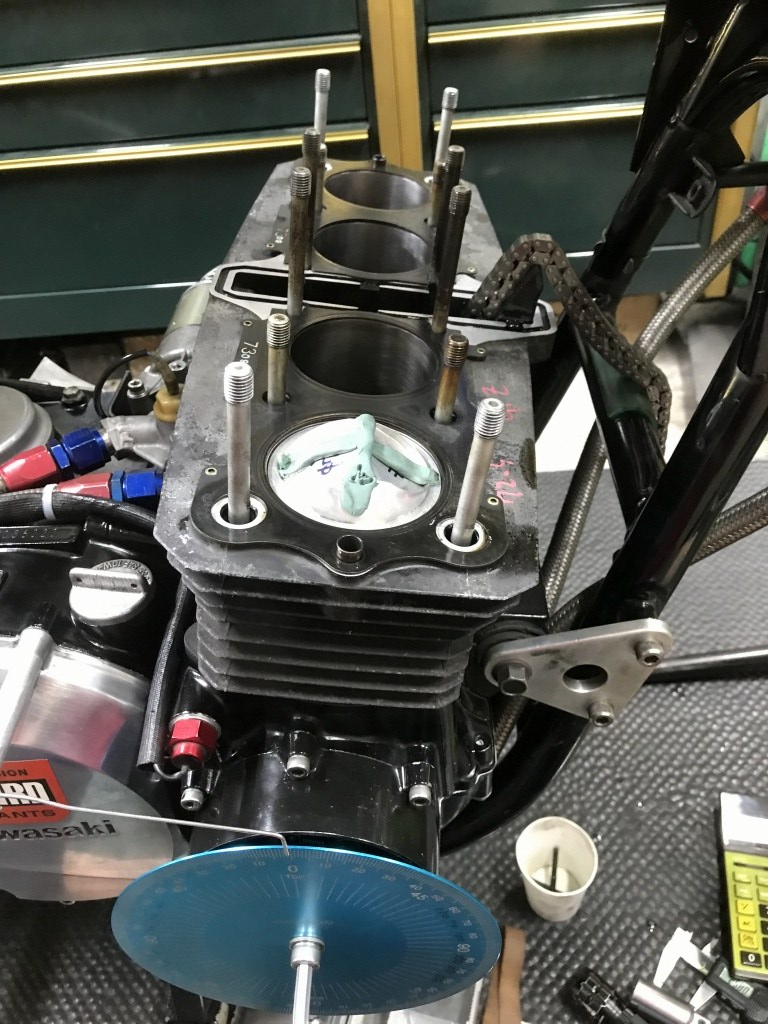

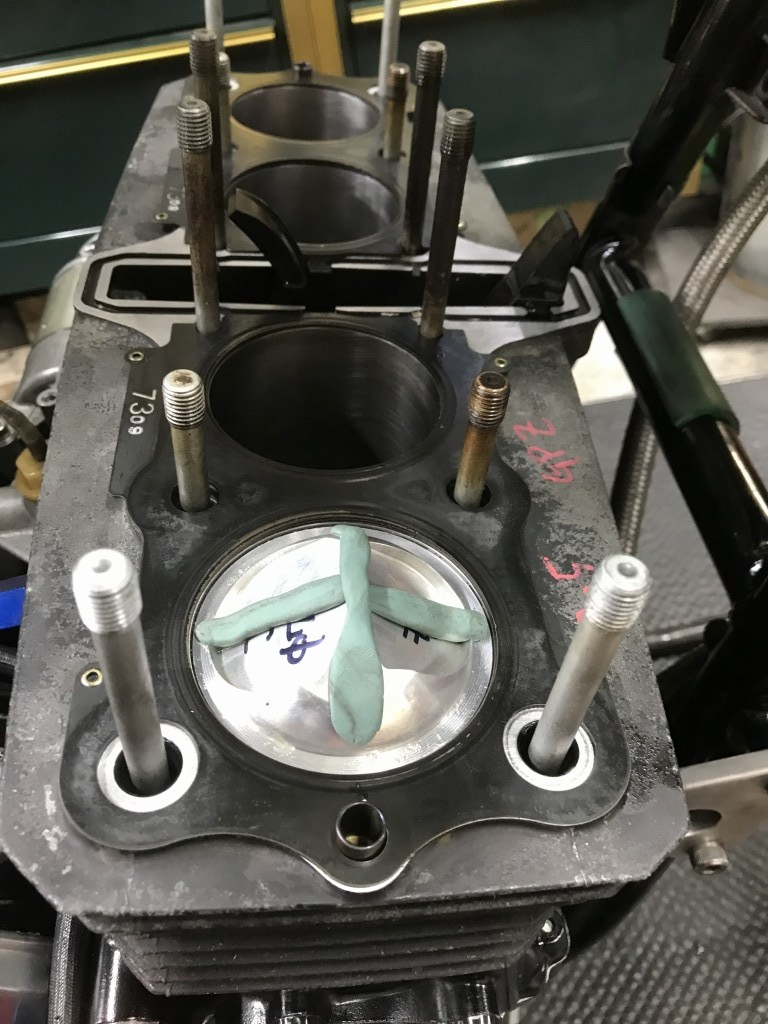

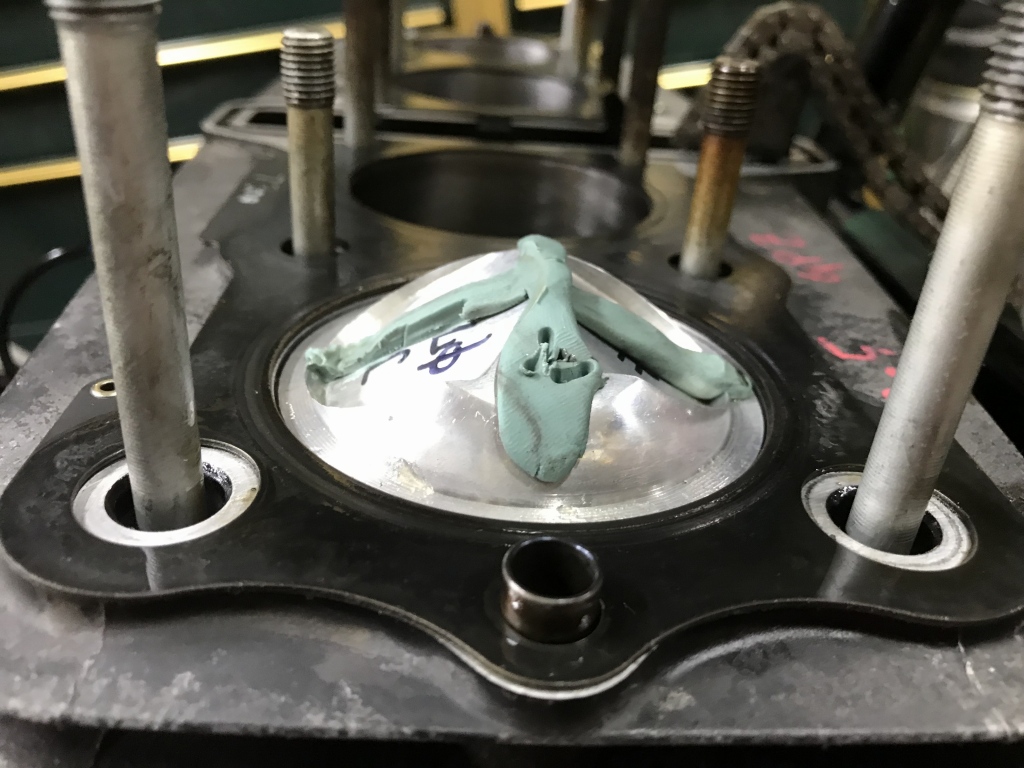

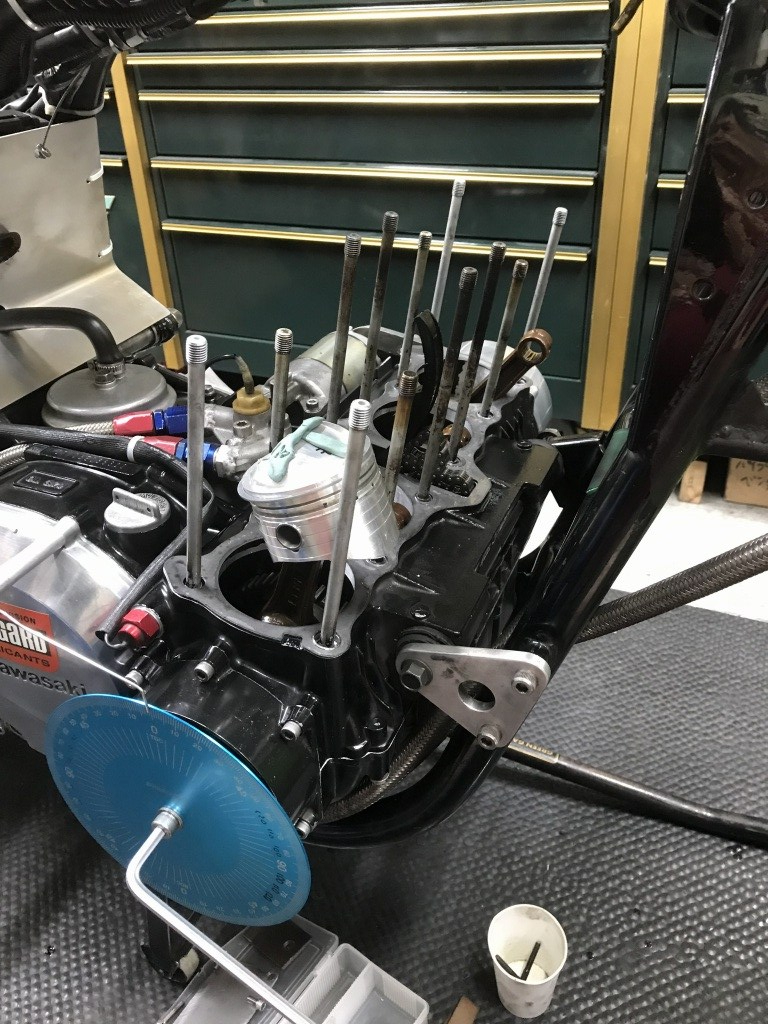

続いて、バルブとピストンのクリアランスを計測します。ピストンの上に粘土を置いてエンジンを仮組します。



ヘッドを組み付けます。

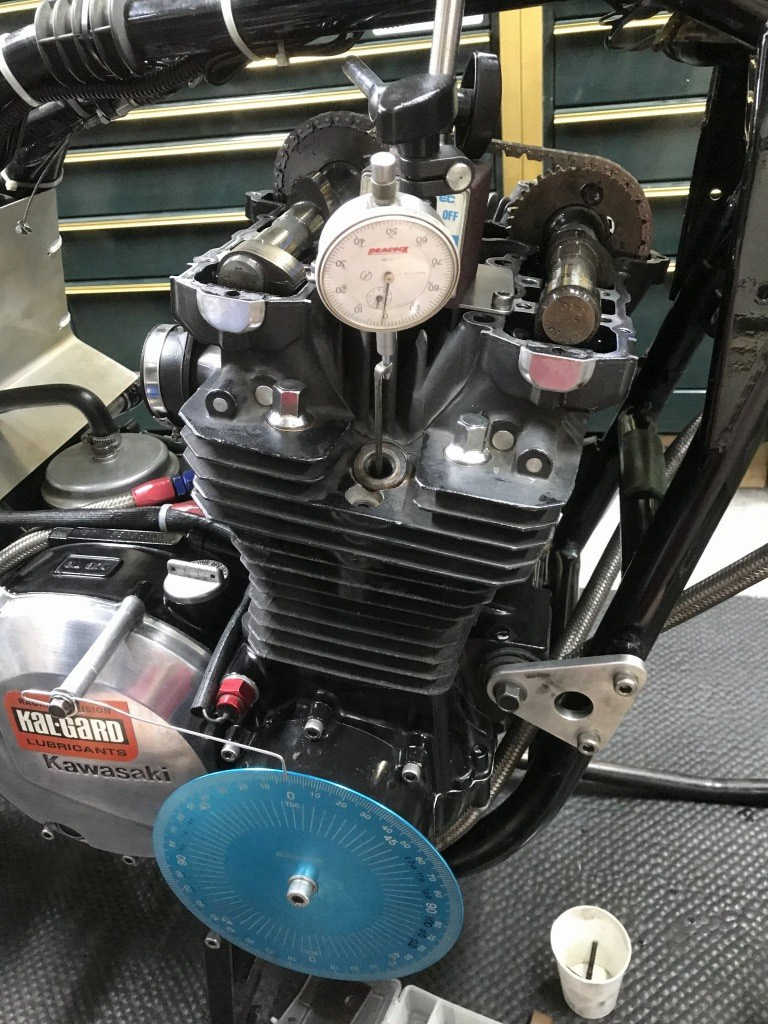

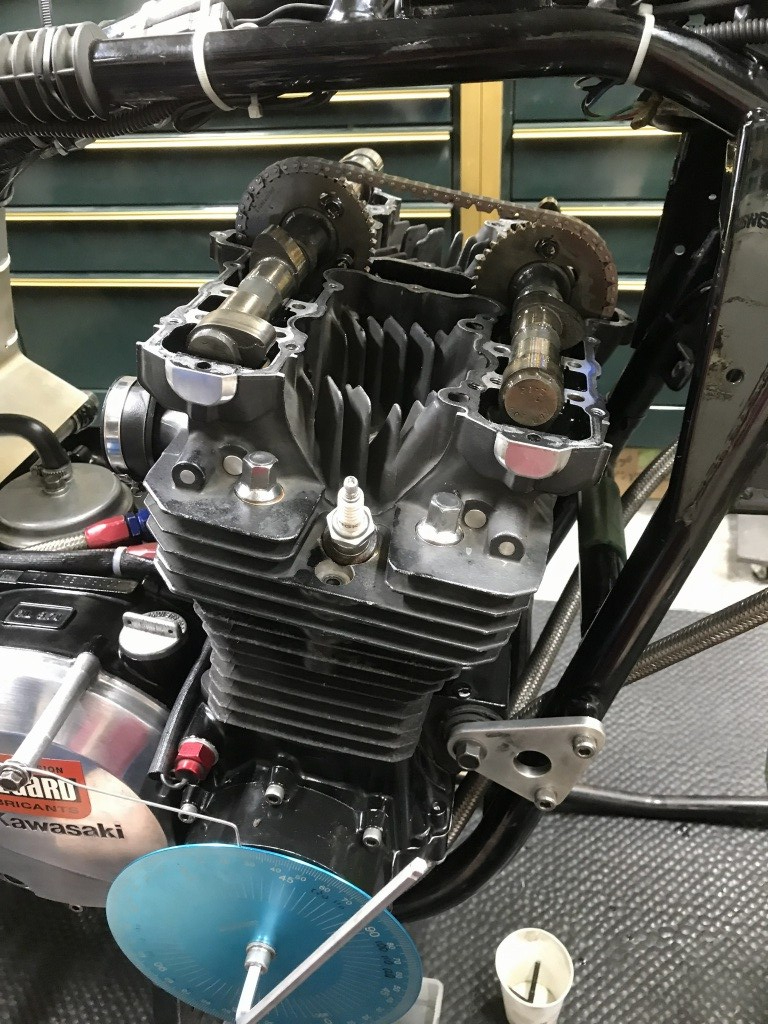

上死点を割り出します。

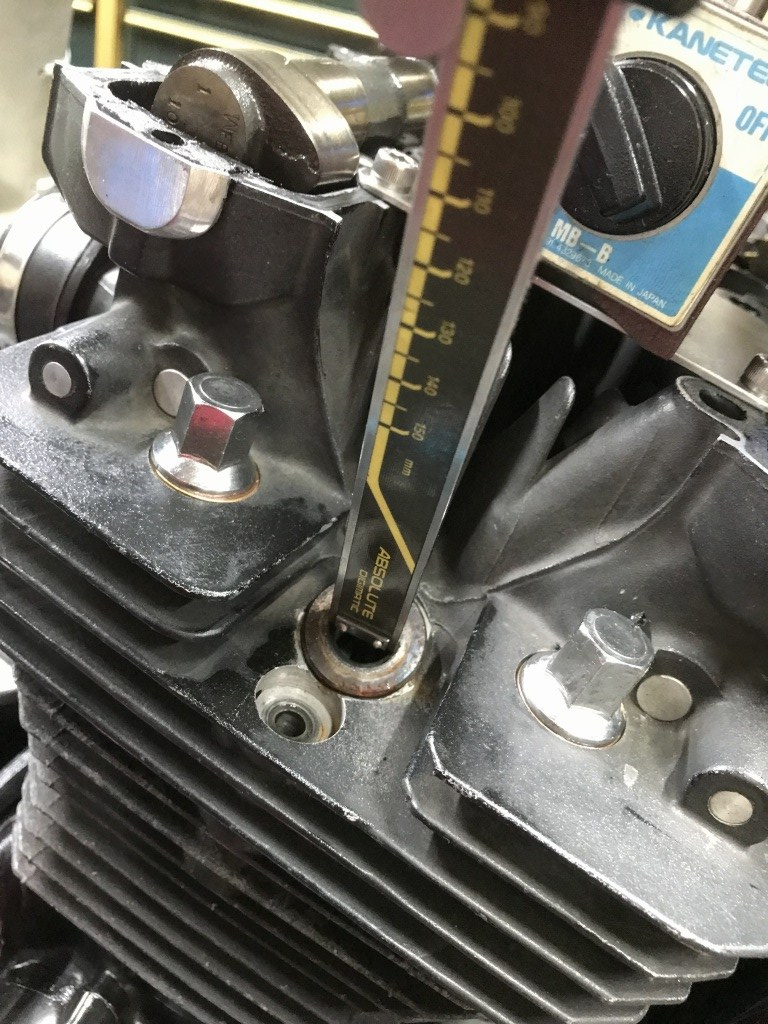

プラグホールからピストンまでの深さを計測します。

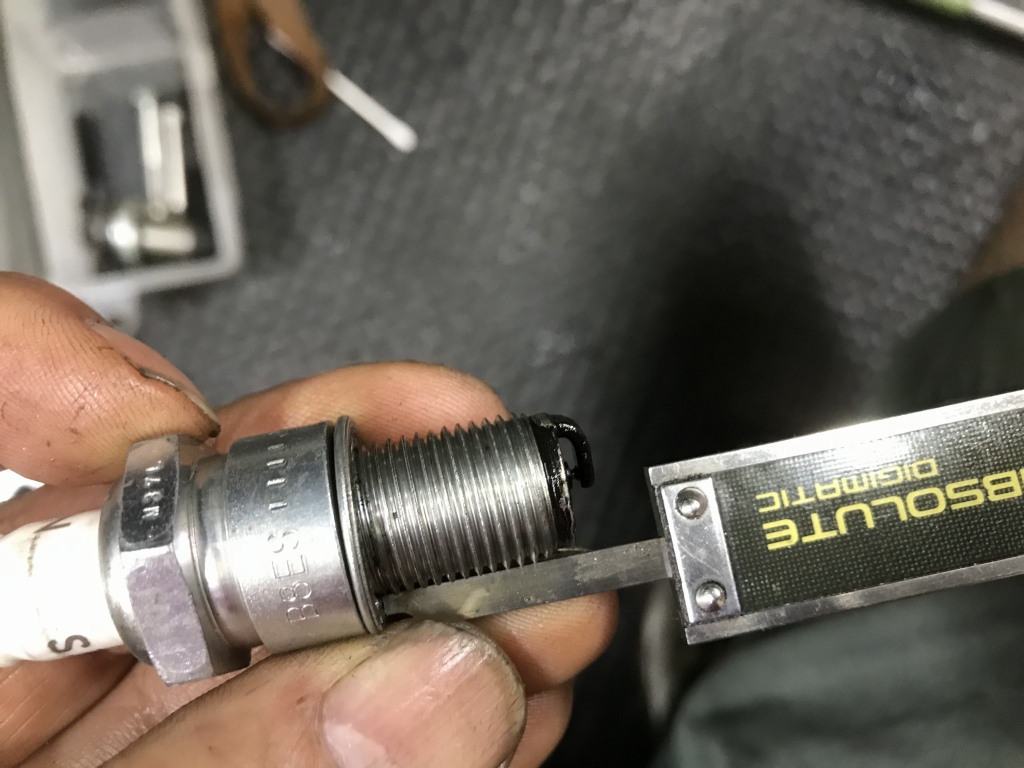

プラグのリーチと比較します。十分にクリアランスがありますね。

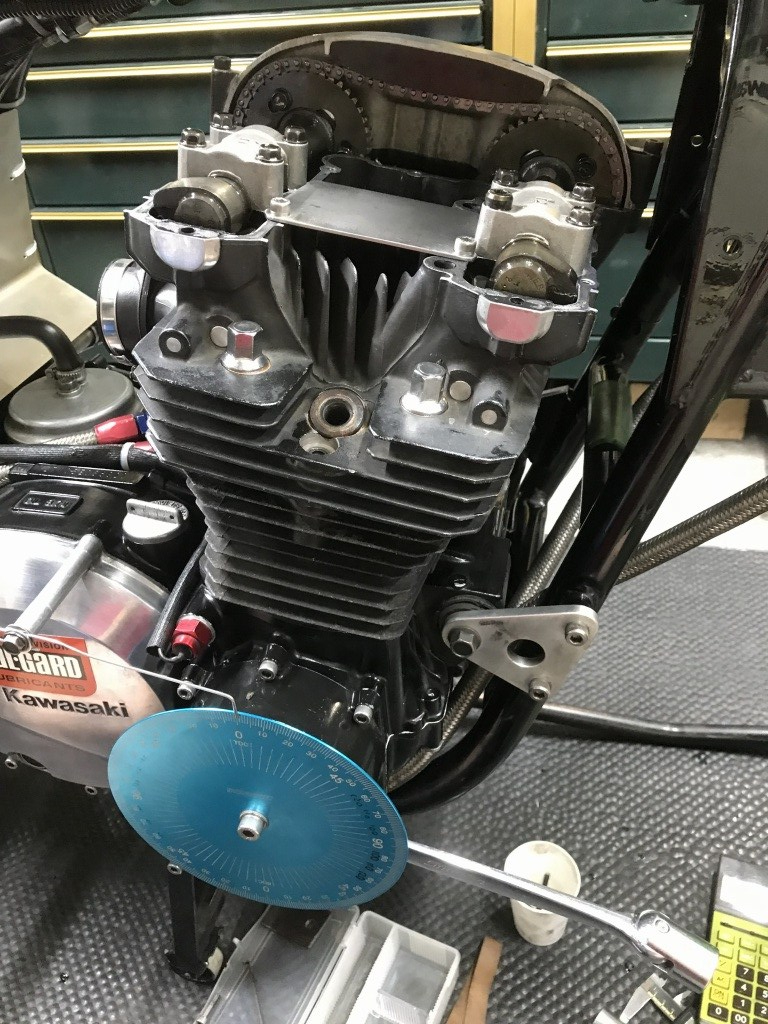

カムを組み付け、1回転クランキングします。

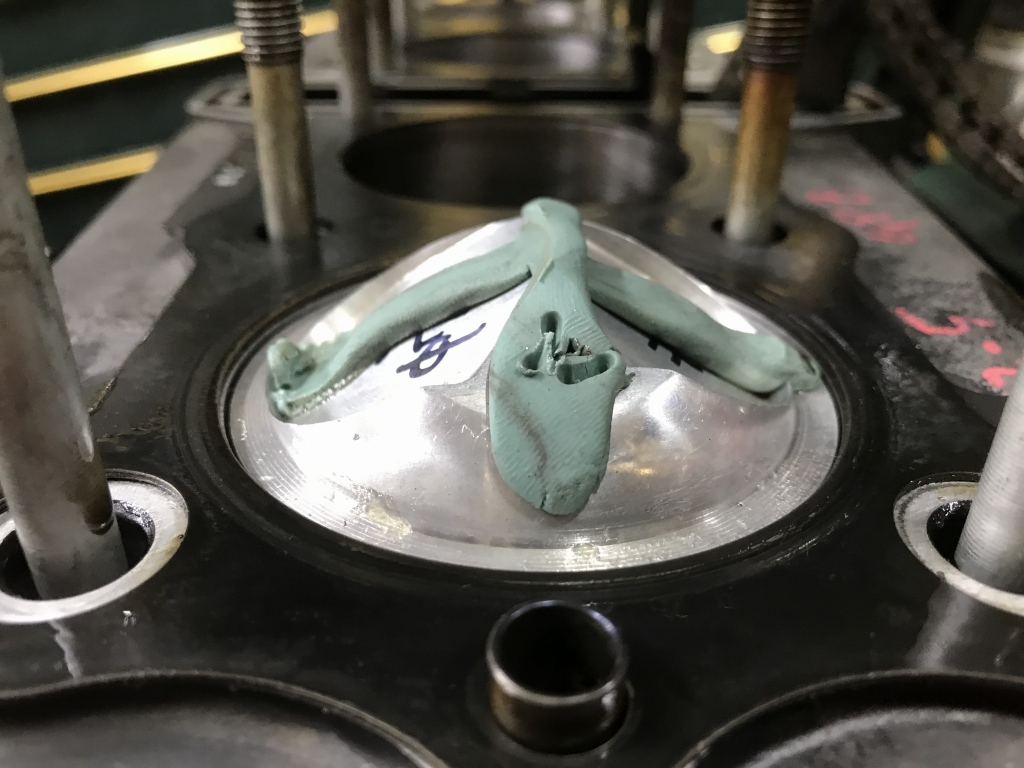

ヘッドを外して粘土のつぶれ具合でクリアランスを確認します。



エキゾースト側はノータッチのようです。インテーク側は粘土が潰れていますね。

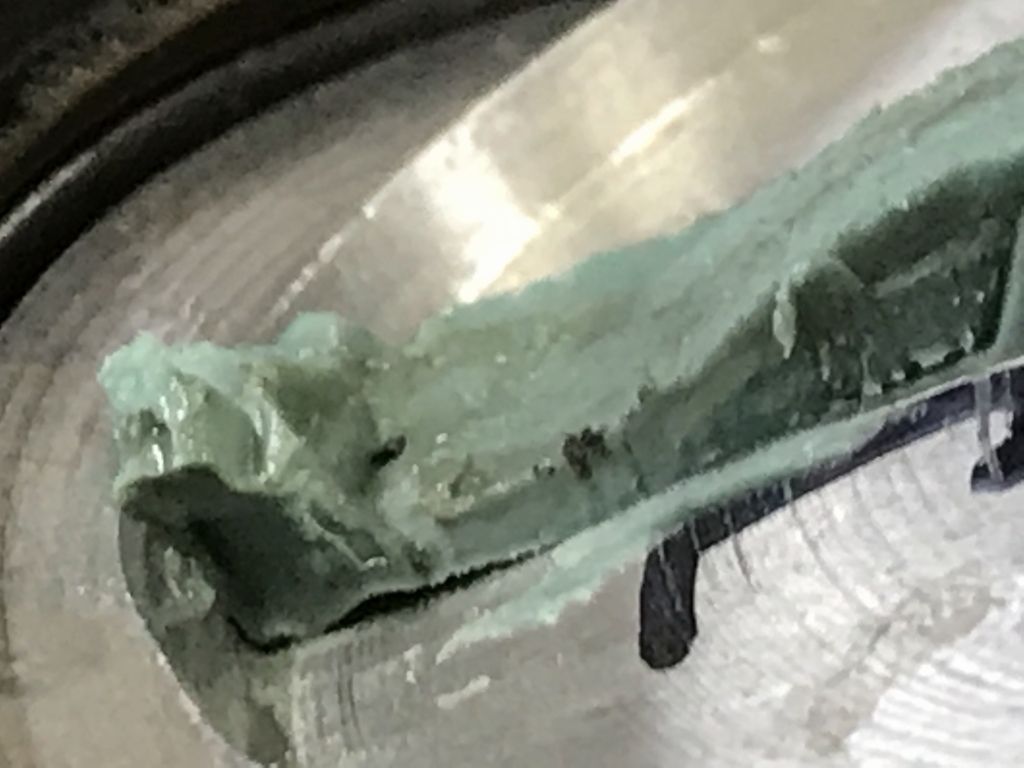

潰れている粘土の中央でカットし、断面を計測します。



約1.5ミリクリアランスがあるので、一応大丈夫でしょう。



シリンダーを外します。

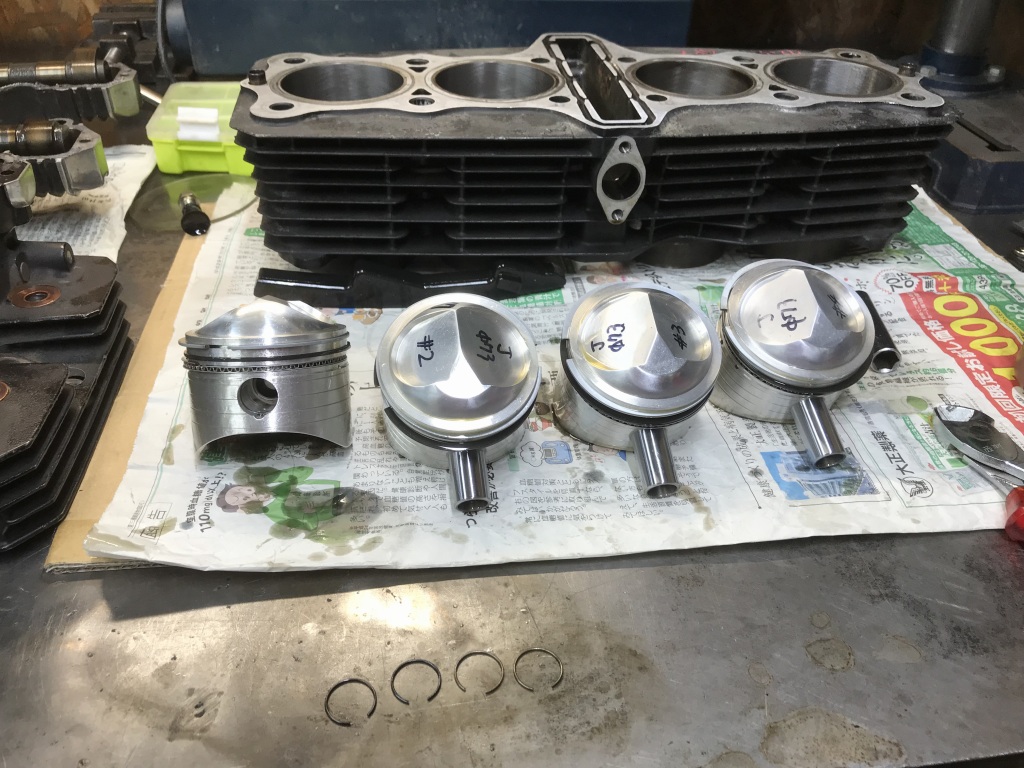

これからは本組です。ピストンにリングをセットします。

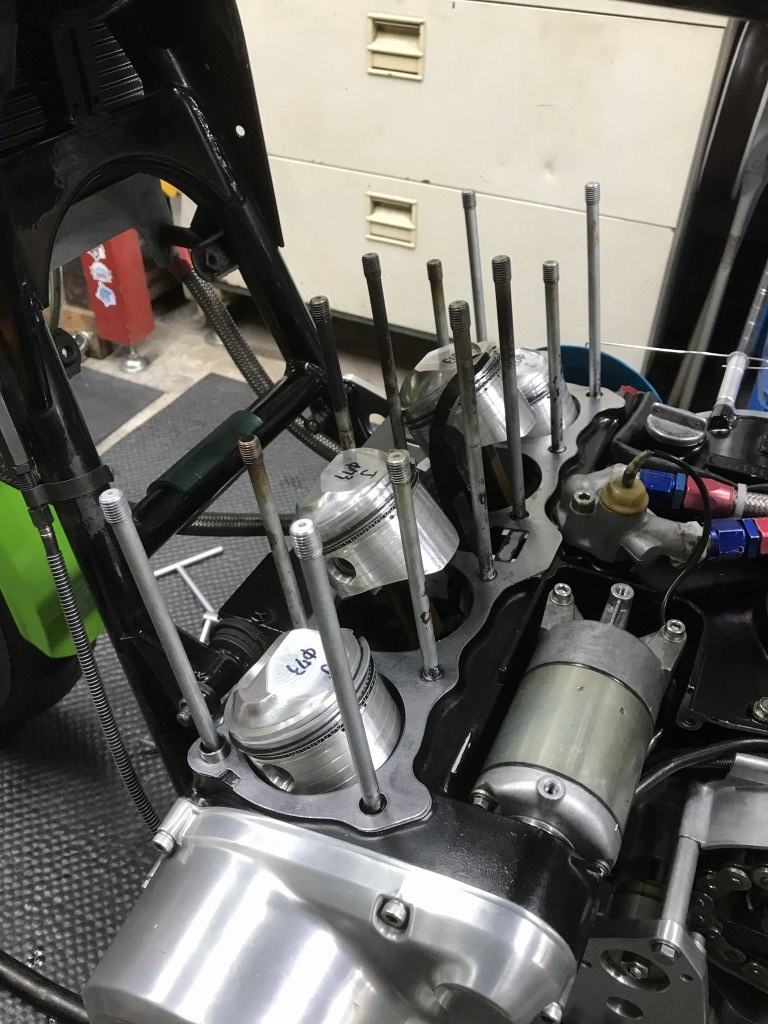

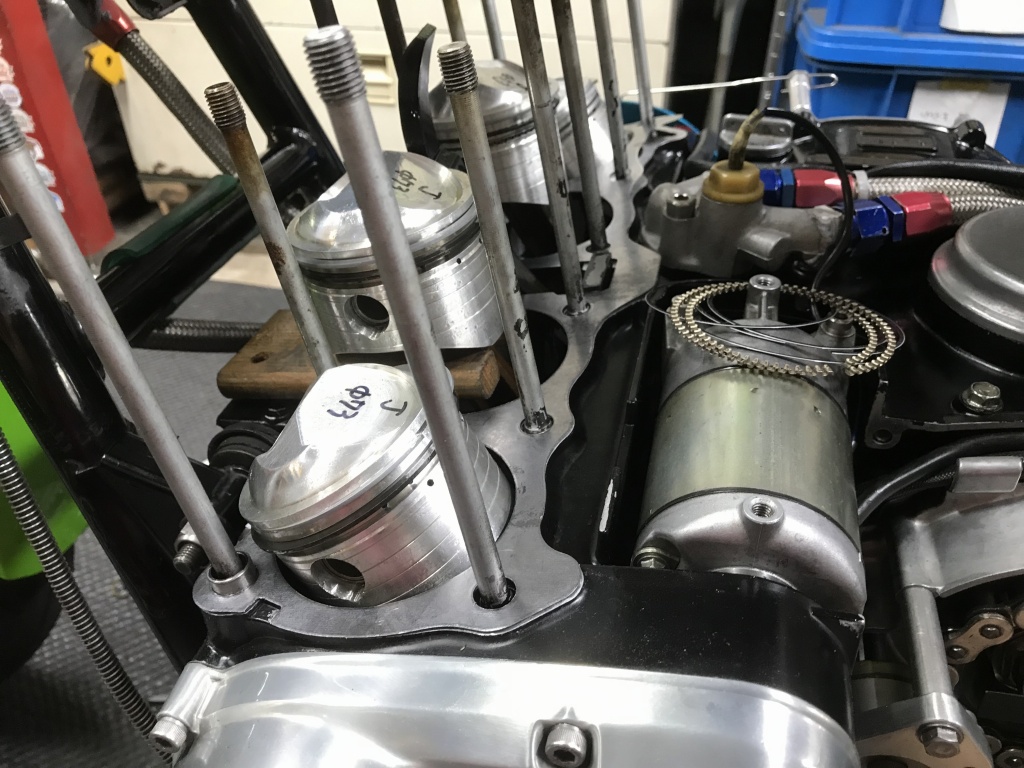

ピストンを組み付けます。

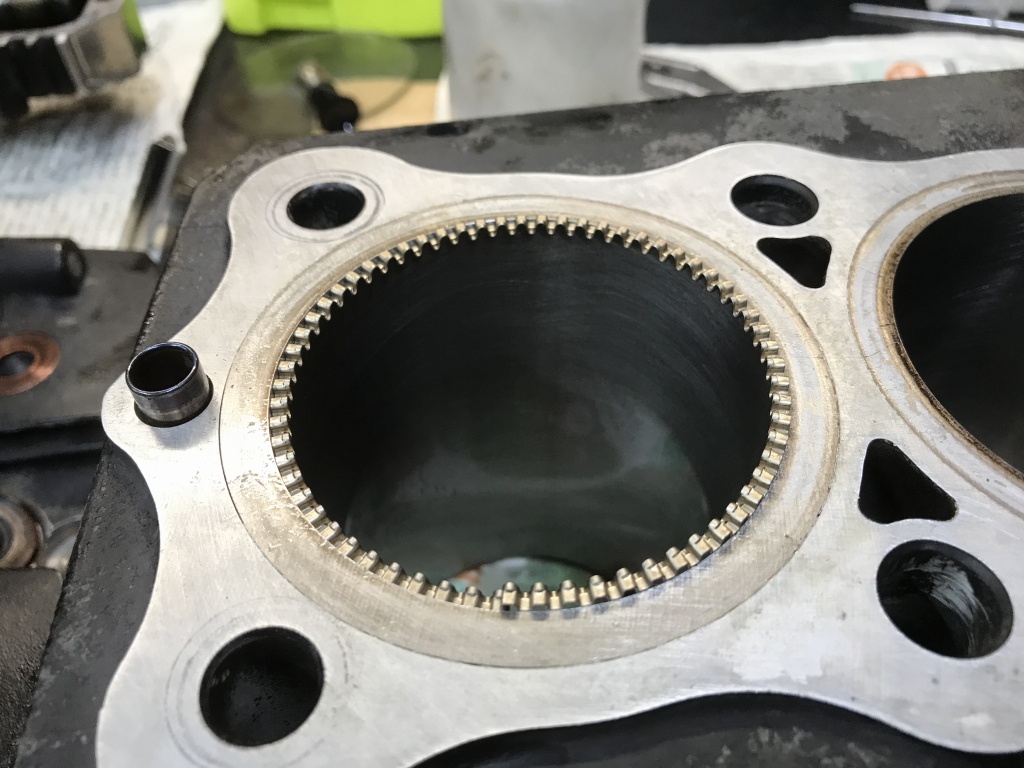

シリンダーを挿入します。オイルリングがきつくて入らないので一旦外して点検します。



オイルリングのエキスパンダーリングですが、ボアに入らないほど大きいようです。

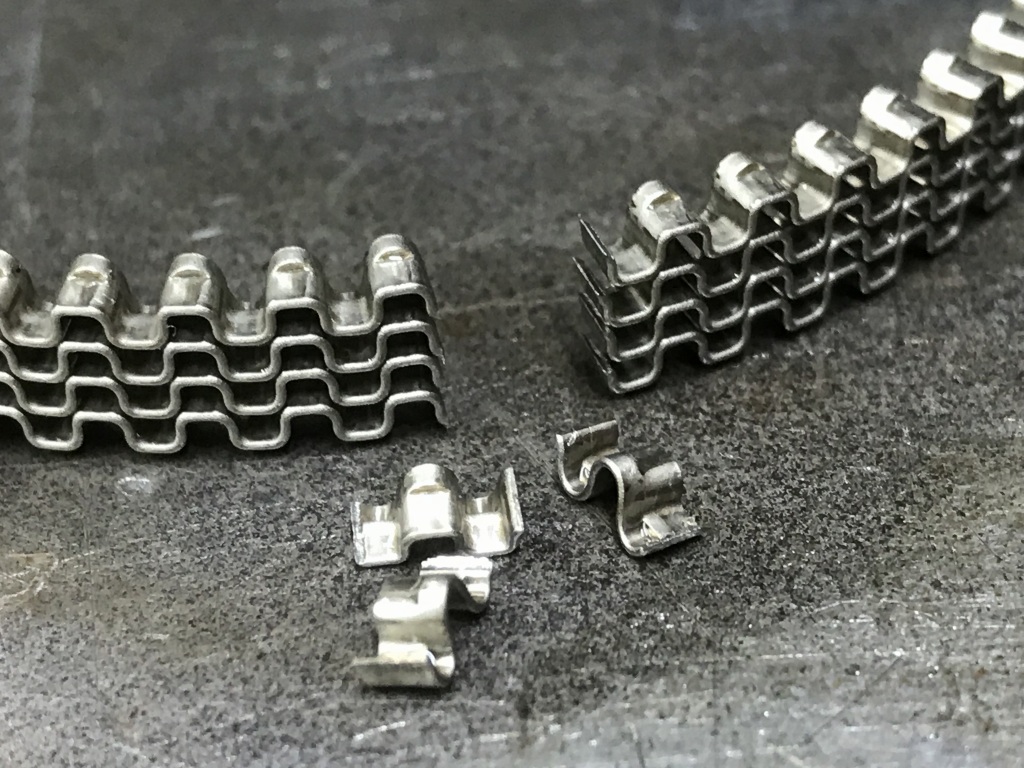

エキスパンダーリングの長さを少しカットします。



再度、ピストンにセットします。

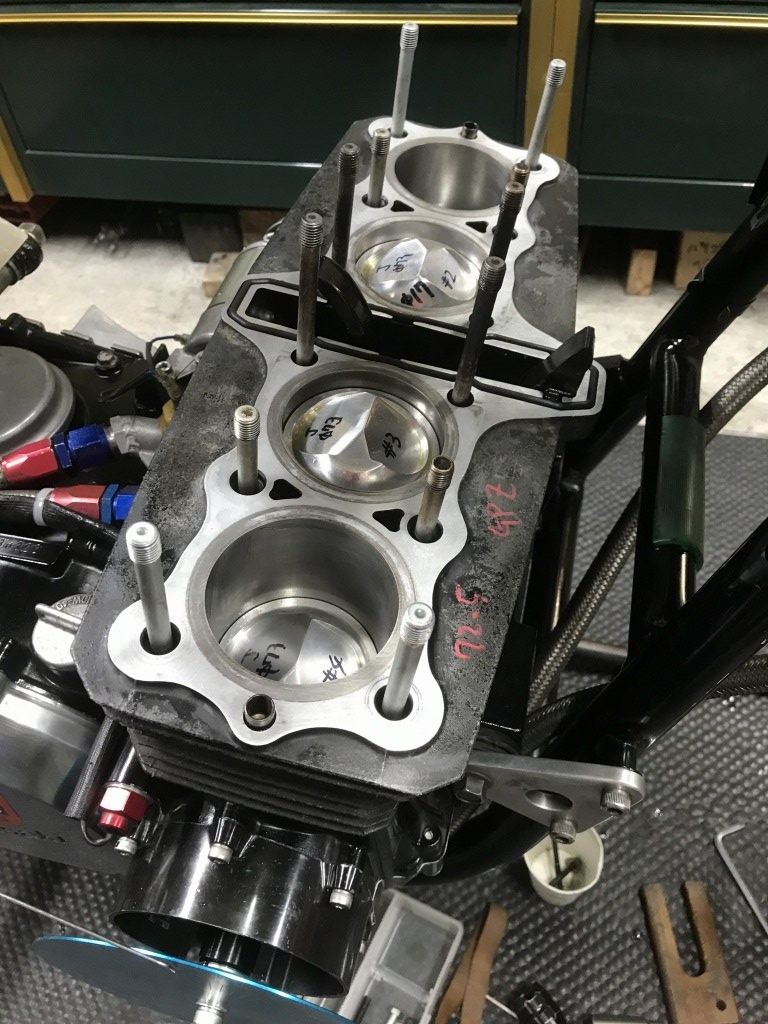

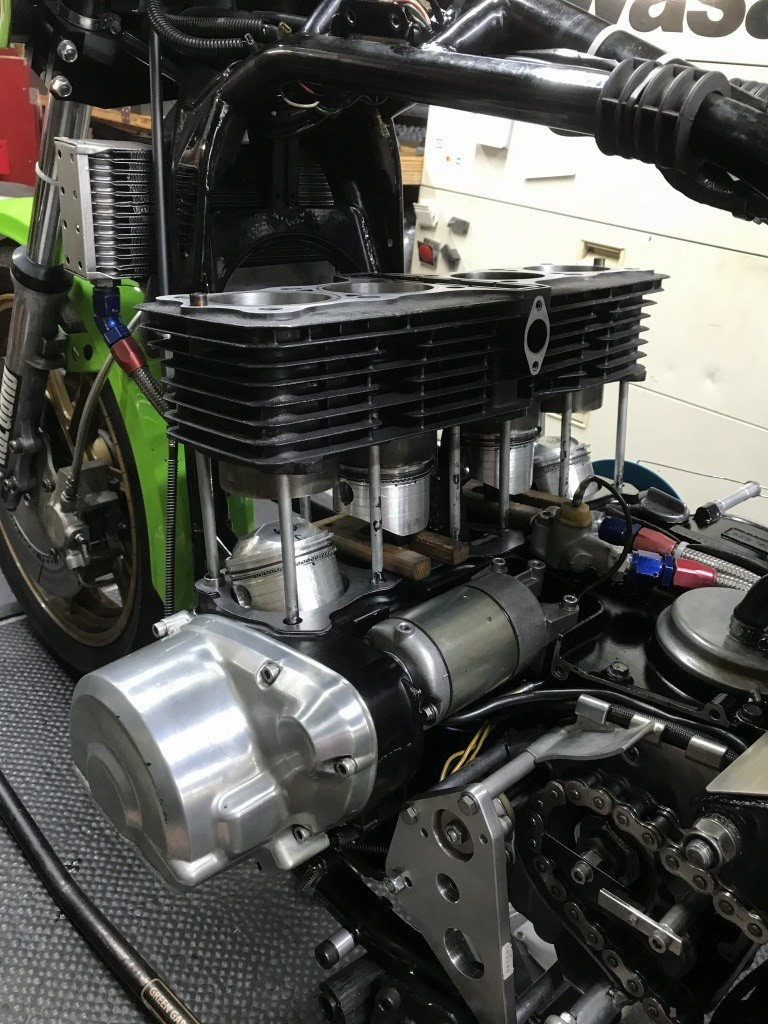

シリンダーを挿入します。

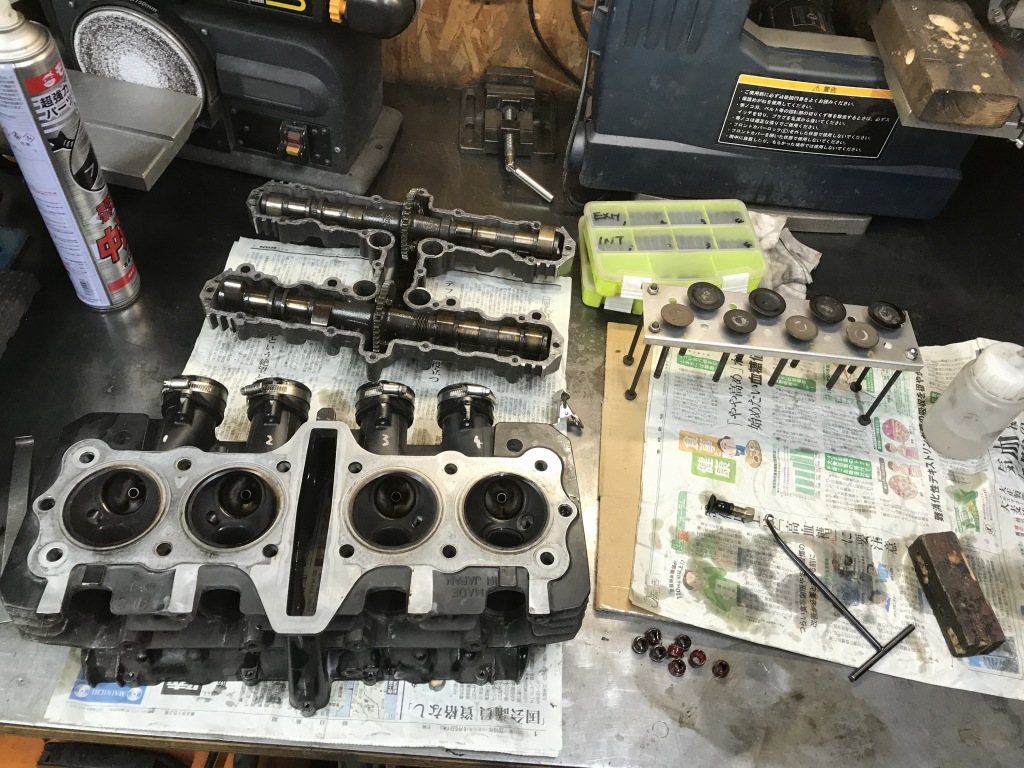

続いてヘッドの準備です。エンブレで少々白煙が出ていたので、バルブステムシールを交換しておきます。

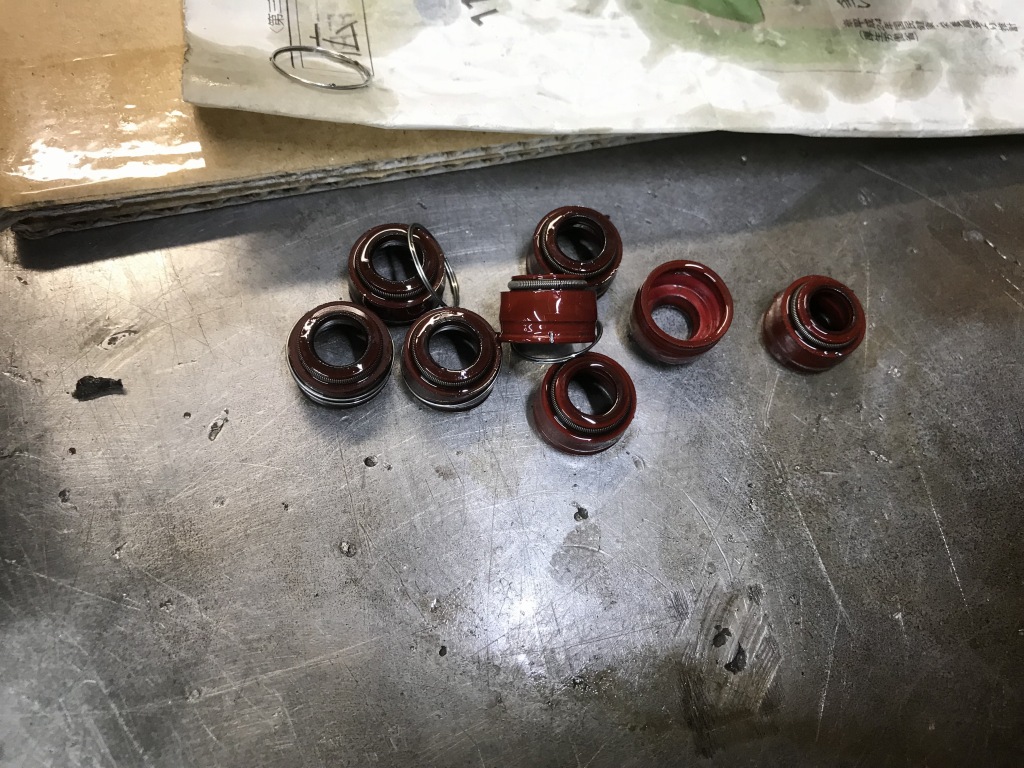

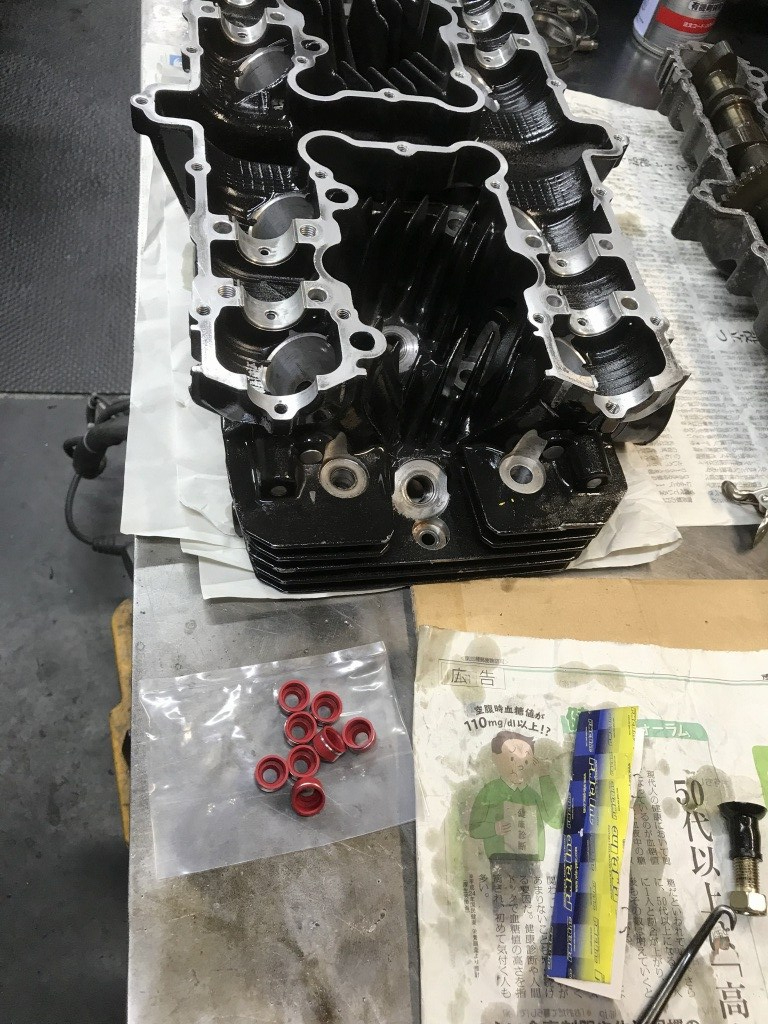

現状は赤いバイトン製のシールです。特に大きなダメージは無いようです。

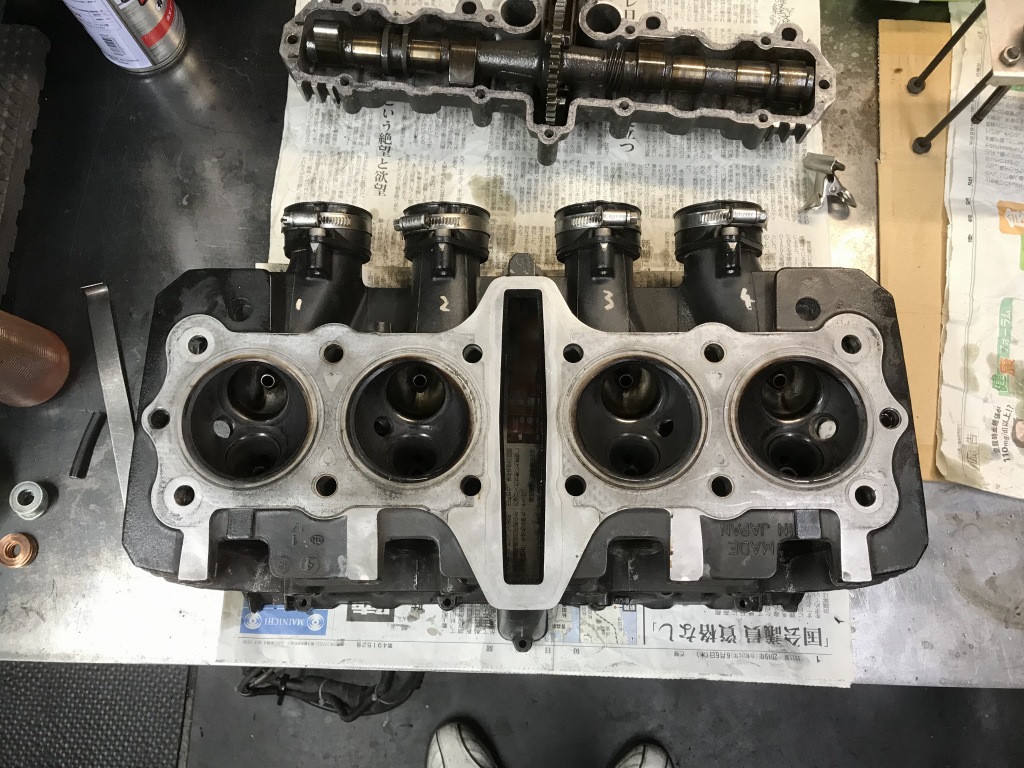

燃焼室も点検します。

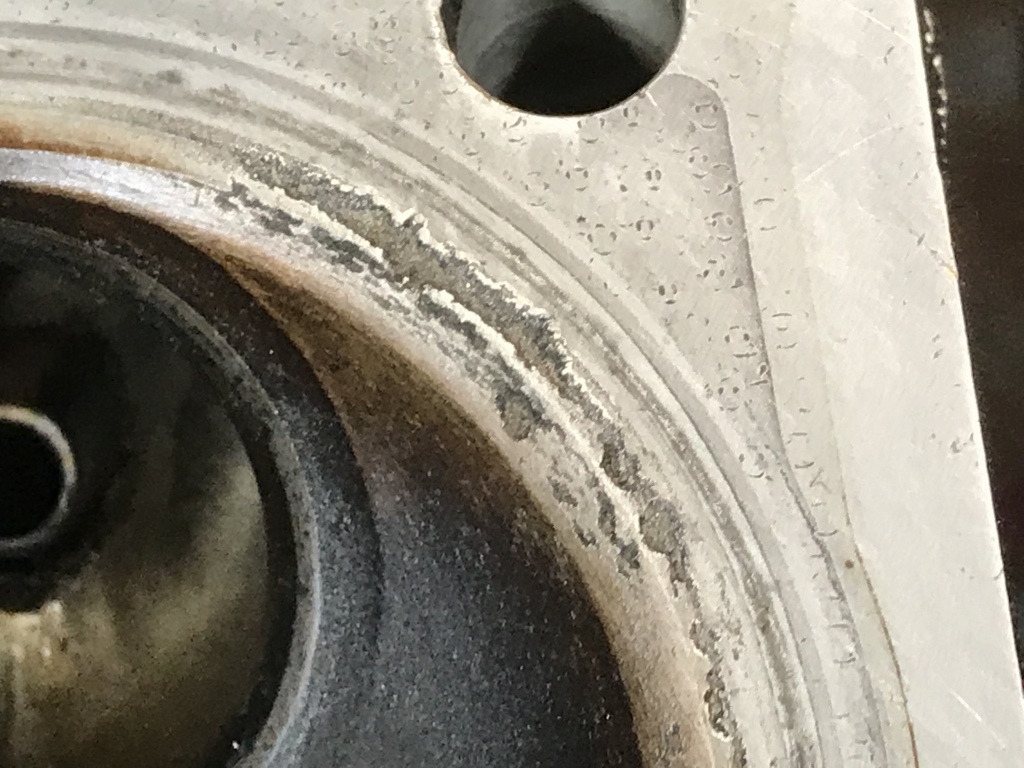

2番の燃焼室のスキッシュには、ノッキングで溶けた痕が少しあります。よく筑波の1ヘア立ち上がりで軽いノッキングが出ていましたが、そのダメージが蓄積したのかもしれません。ボアのビード部分は無事なのでこのまま継続使用します。



今回の交換用ステムシールも、バイトン製を使用します。

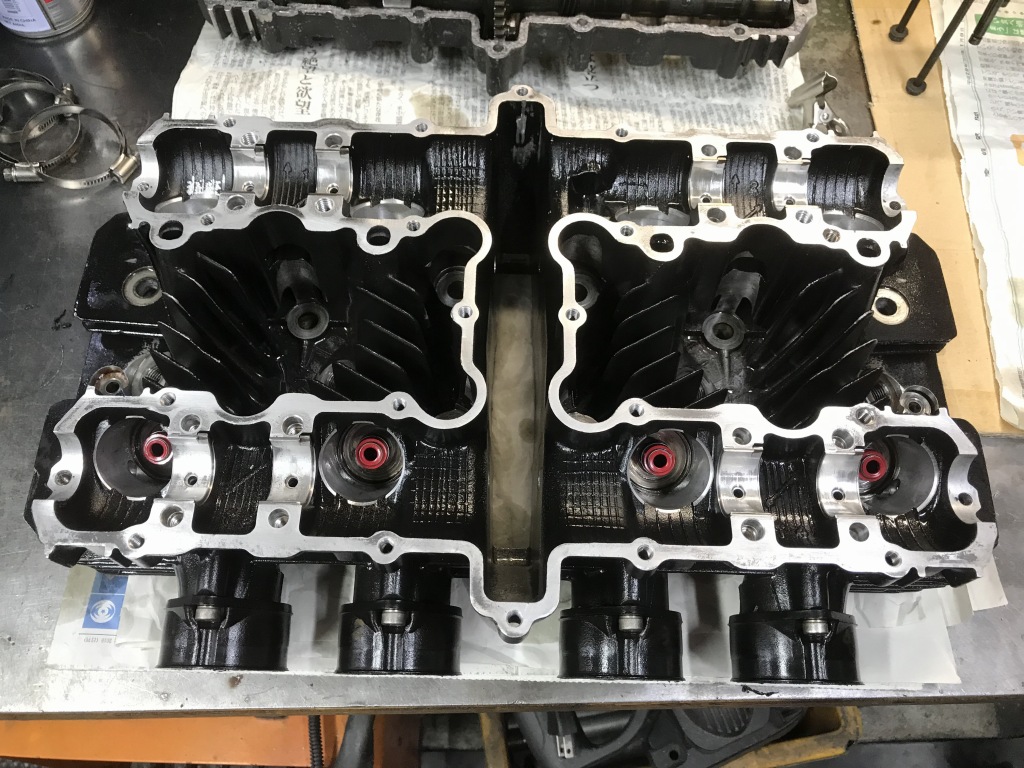

新しいステムシールを取り付けます。

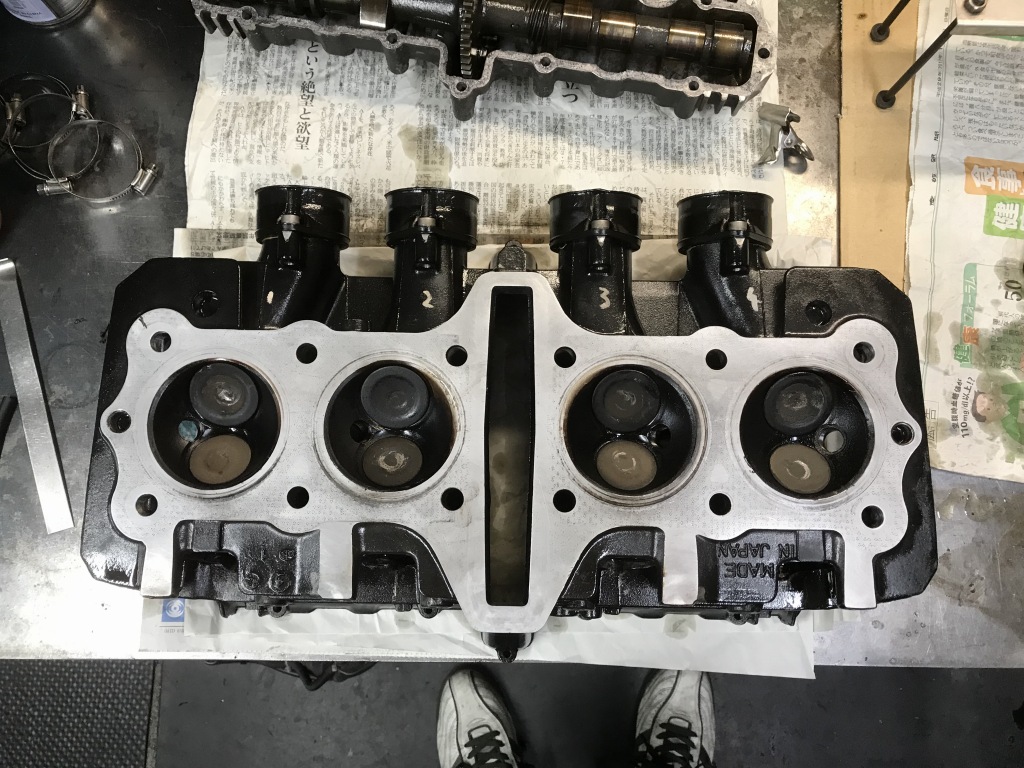

バルブを組み付けます。

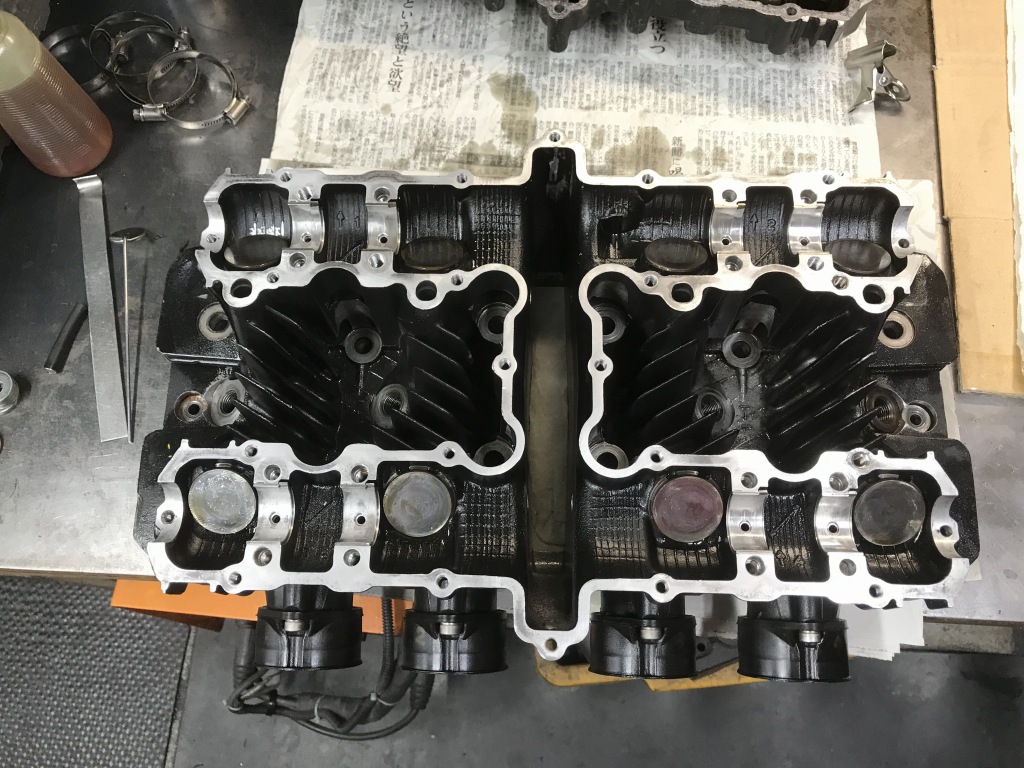

リフターをセットします。

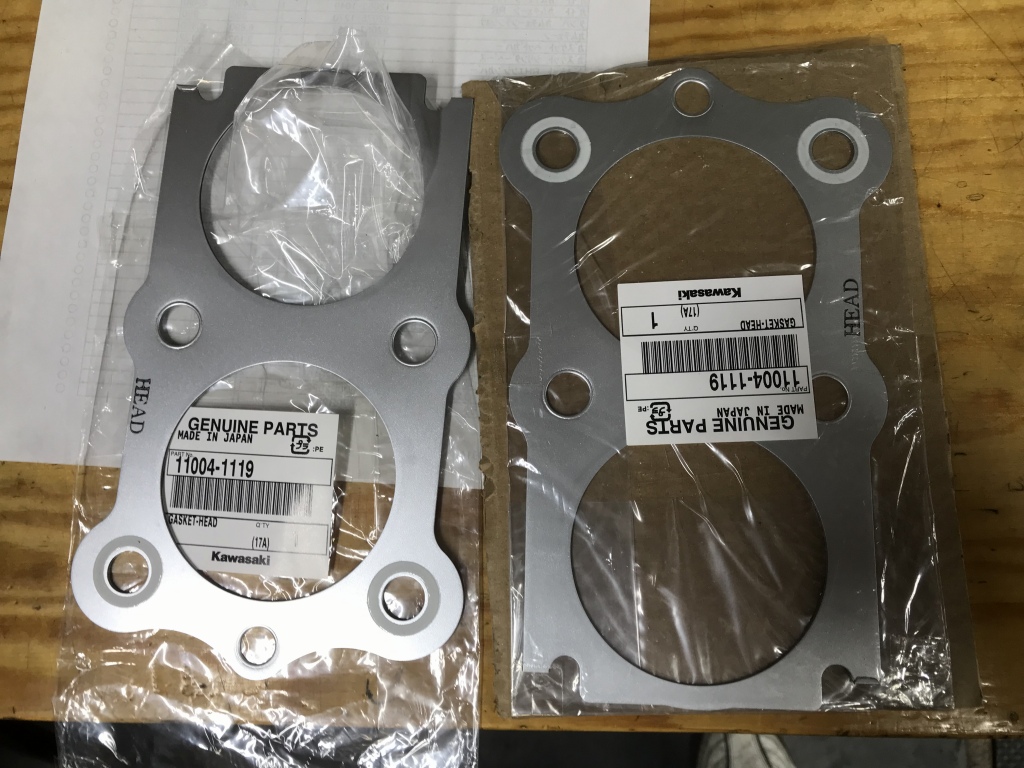

今回使用するシリンダーがGPZ1100用なので、ヘッドガスケットはGPZ1100純正のメタル製を使います。厚みは約0.9ミリです。

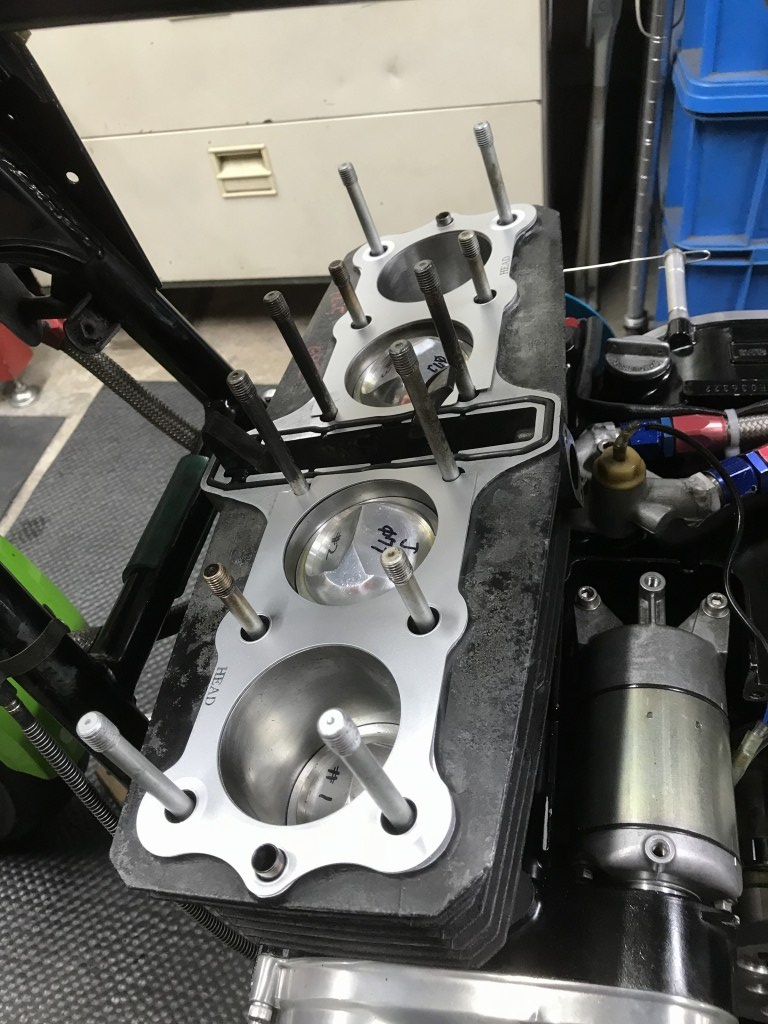

ヘッドガスケットをセットします。

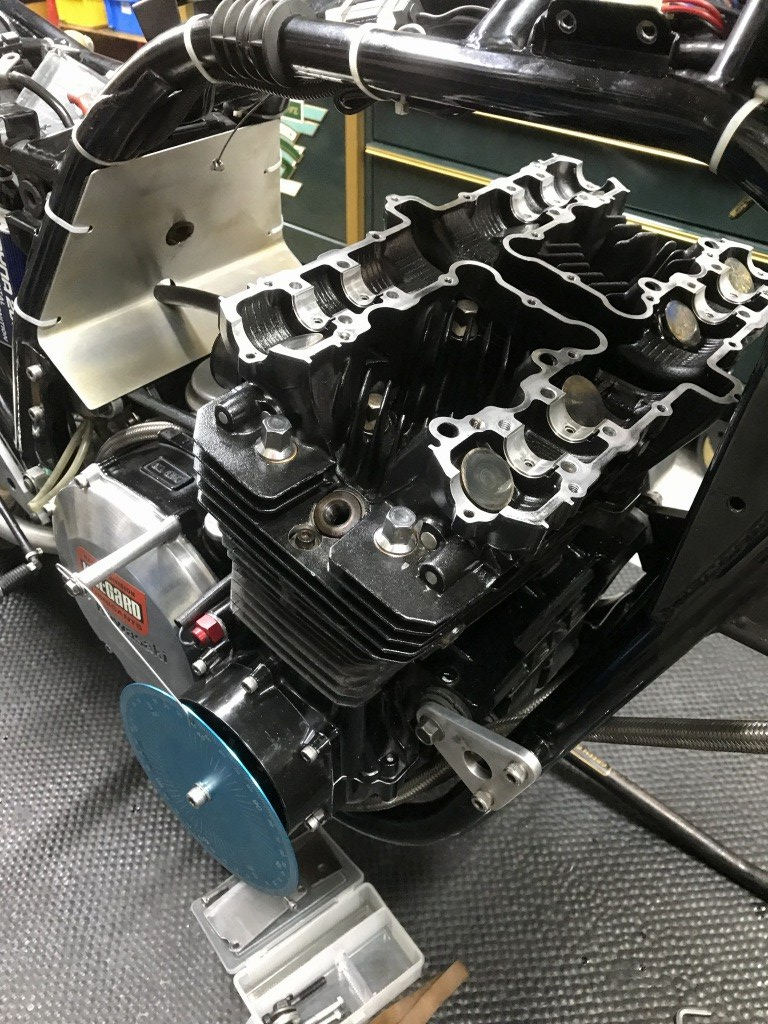

ヘッドを組み付けます。

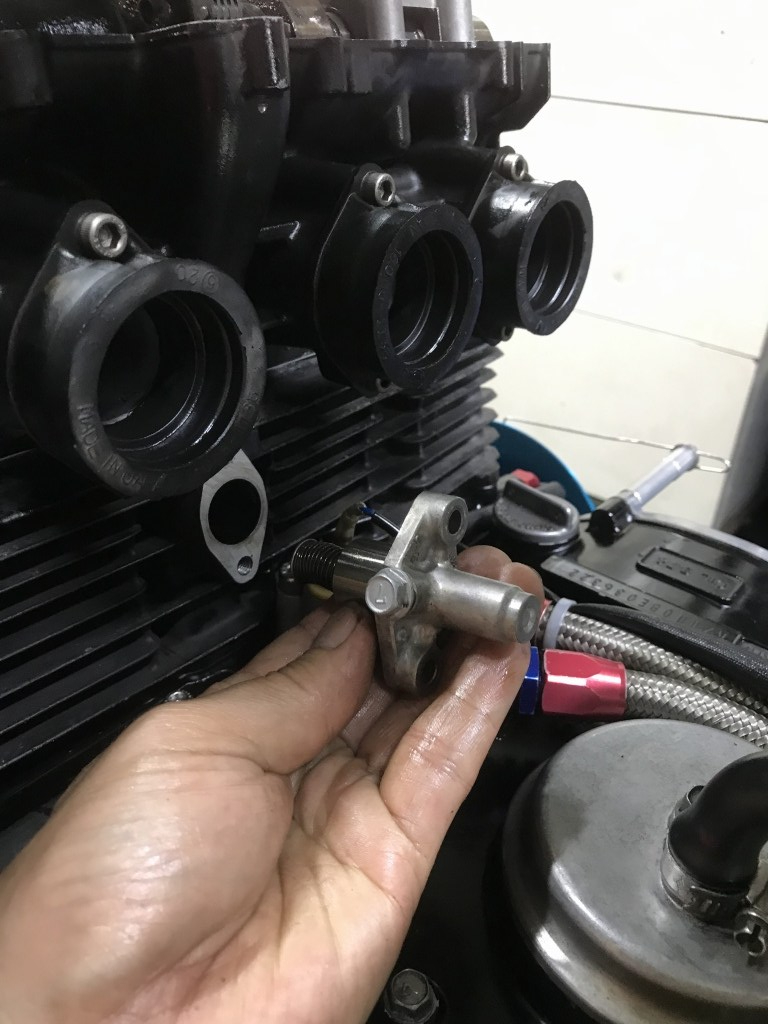

カムを組み付け、テンショナーを取り付けます。

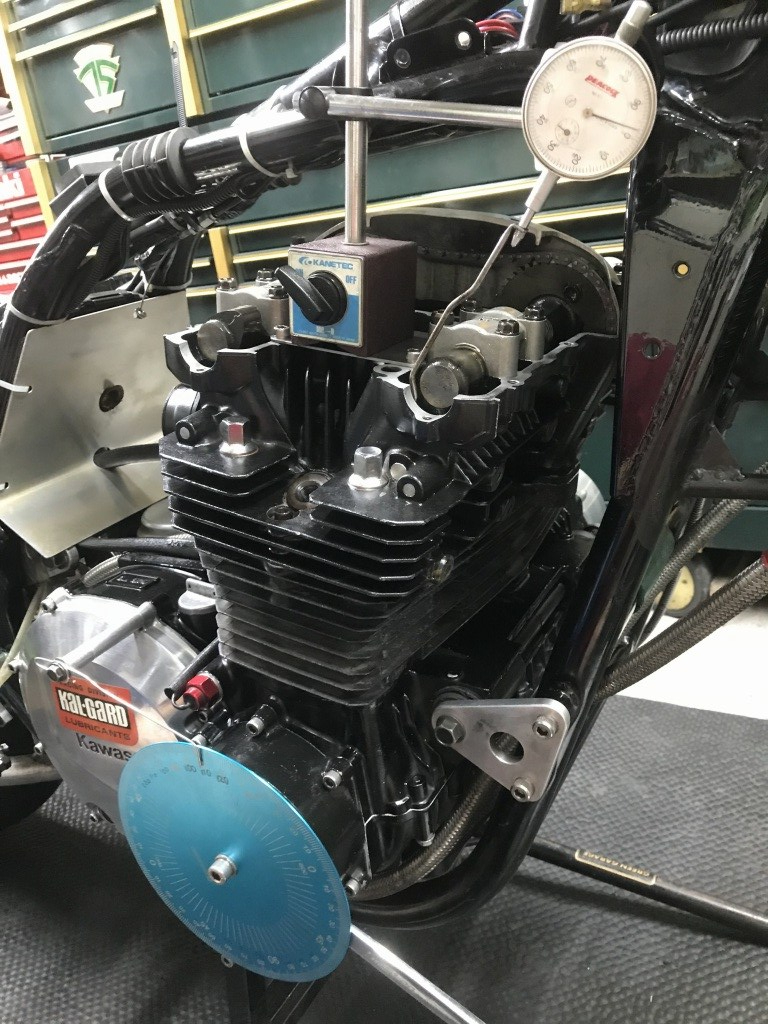

バルブタイミングを調整します。

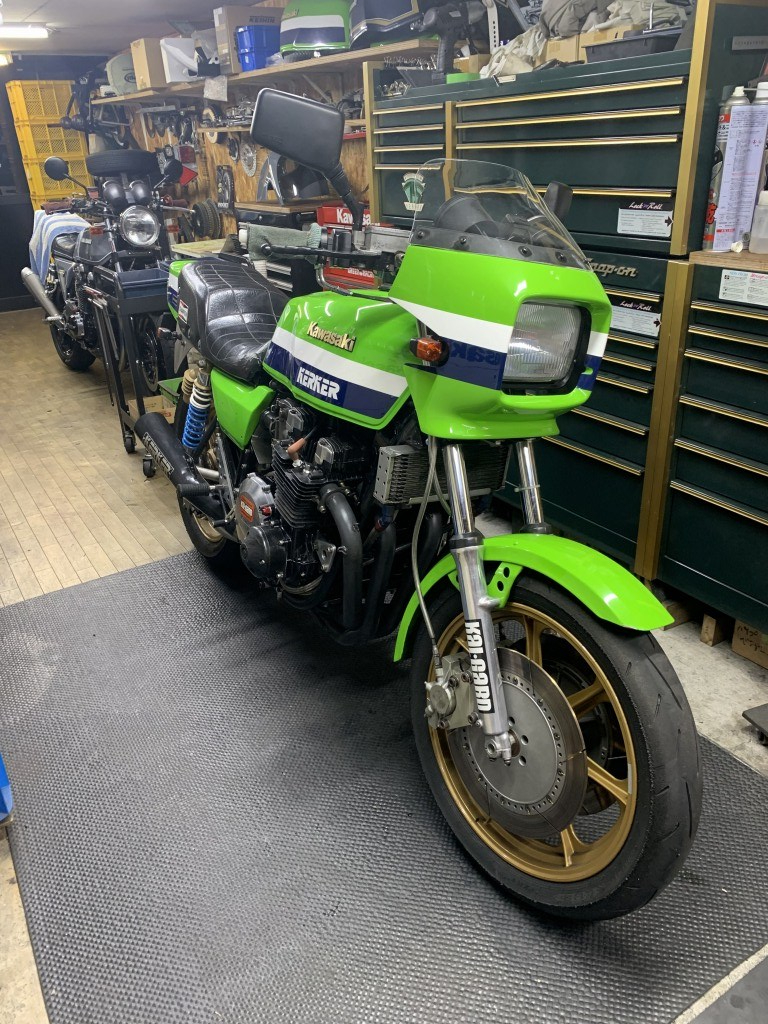

車体を復元し、エンジンの仕様変更は完了しました。明日は朝からエンジンの慣らし運転です。
