S1キャリパーサポートのレプリカを製作するので、先ずは検討から。
設計図から型紙を作り、部品に当てて寸法を確認します。
S1のキャリパーサポートは比較的薄い板を曲げて作られています。
それを再現すべく、7N01の板材をサポートより一回り大きく切り出し、
曲げのテストをしてみます。

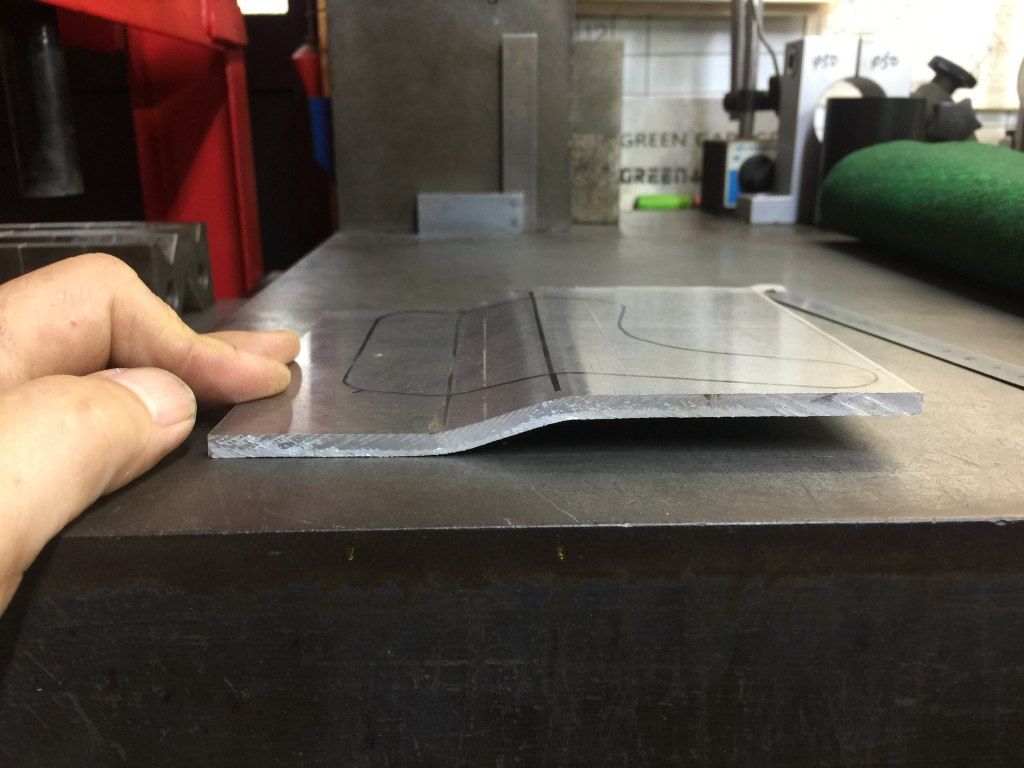

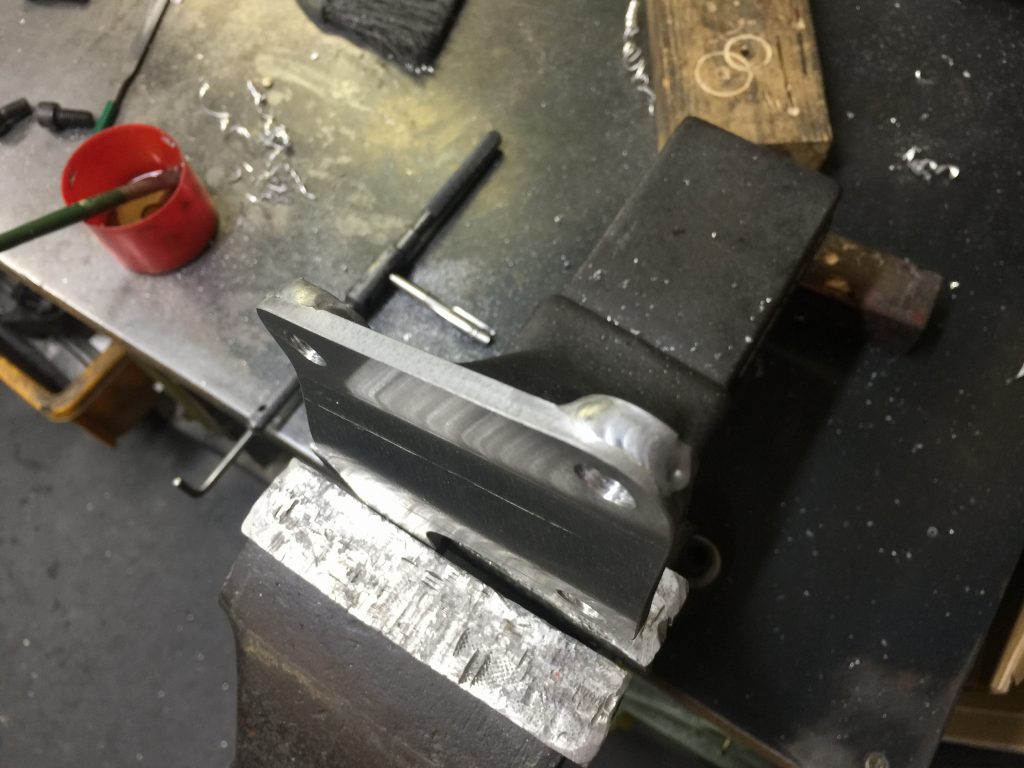

オフセットと平行を調整して、ほぼ狙った角度に曲がりました。
曲げ部分に割れなどもでませんでした。

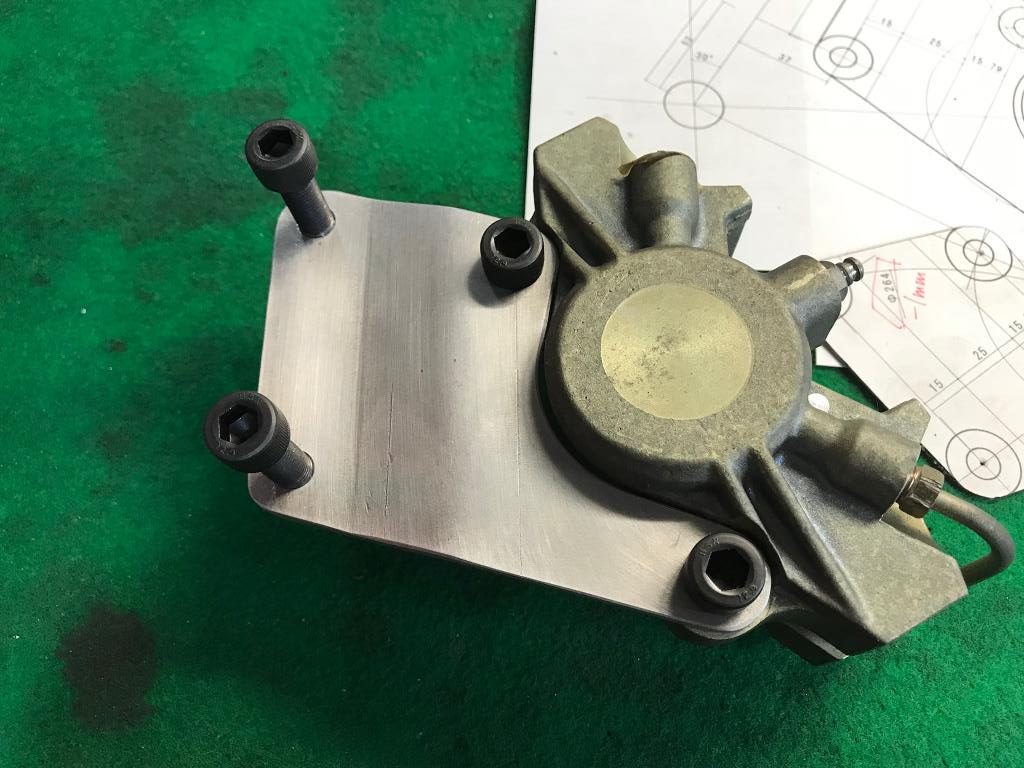

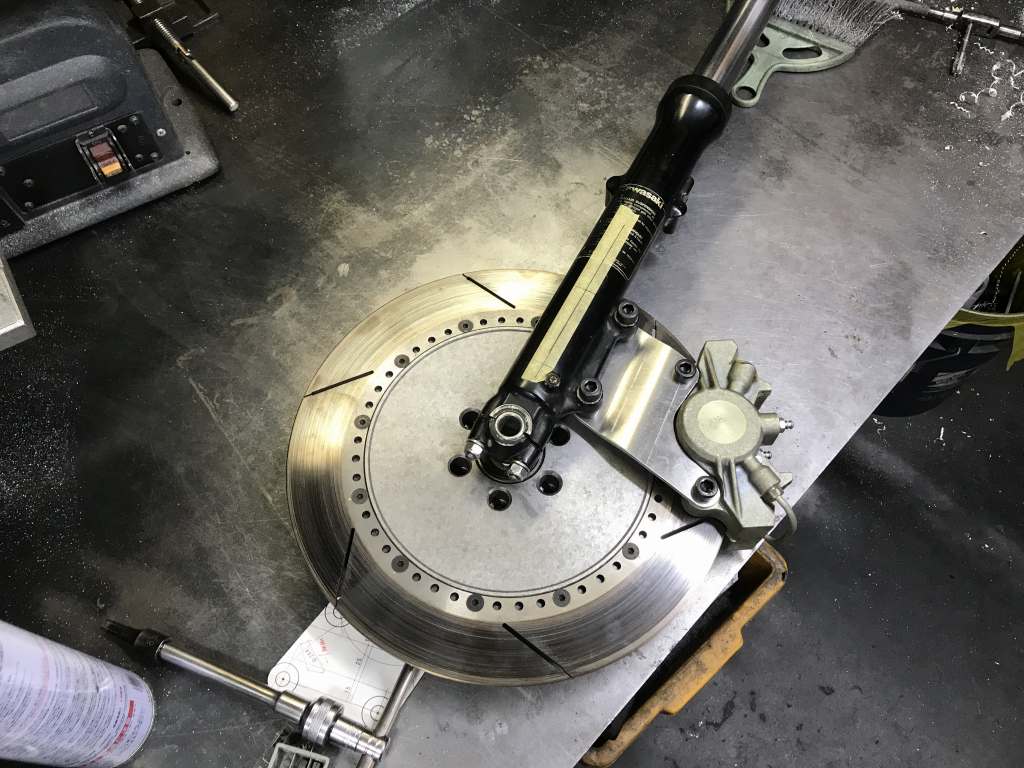

1100B2のフォークで仮組します。

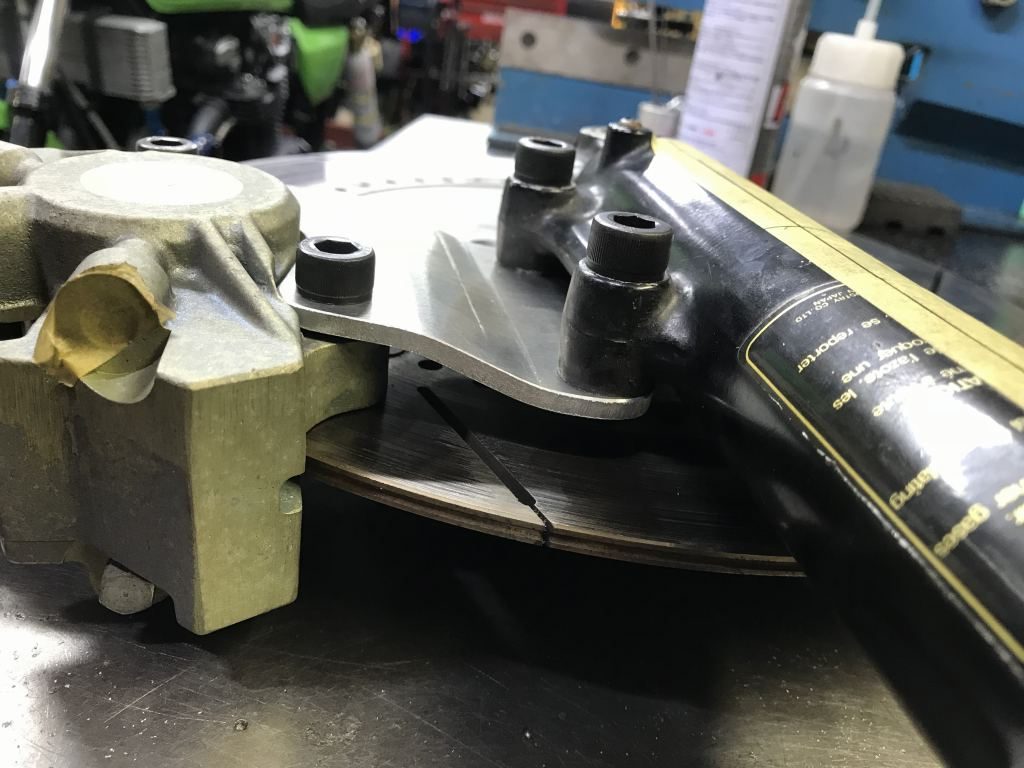

だいたいいい感じです。

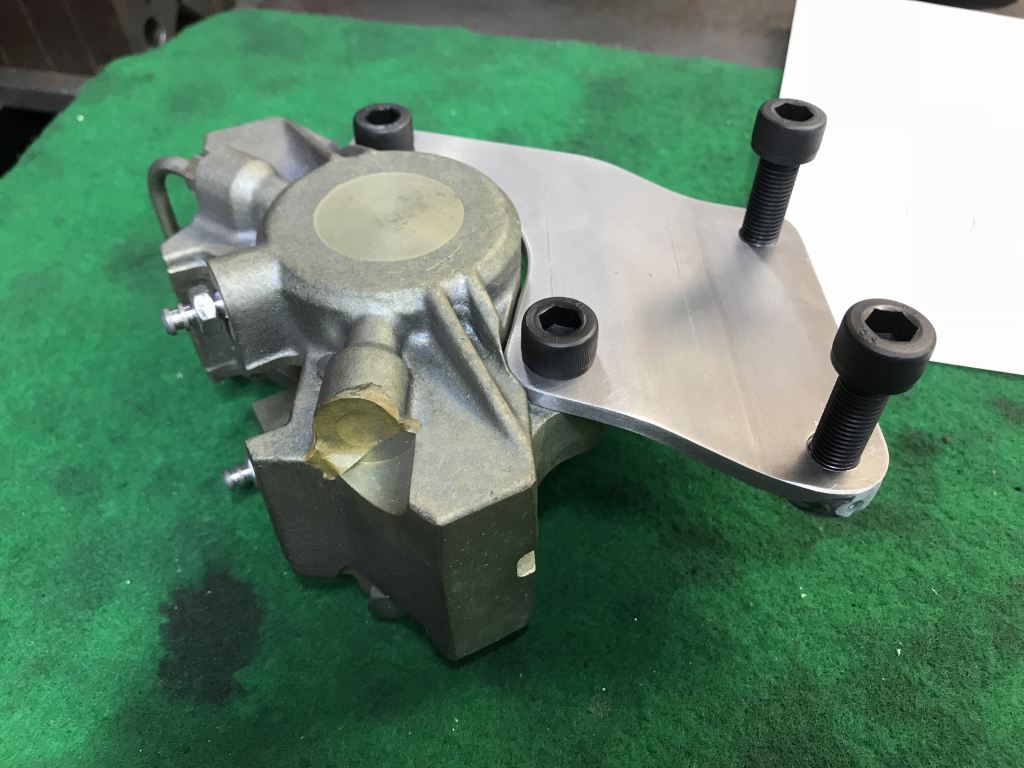

ネジ長さを確保するため、S1同様、裏側にカラーを溶接します。
タップでネジを切り足します。

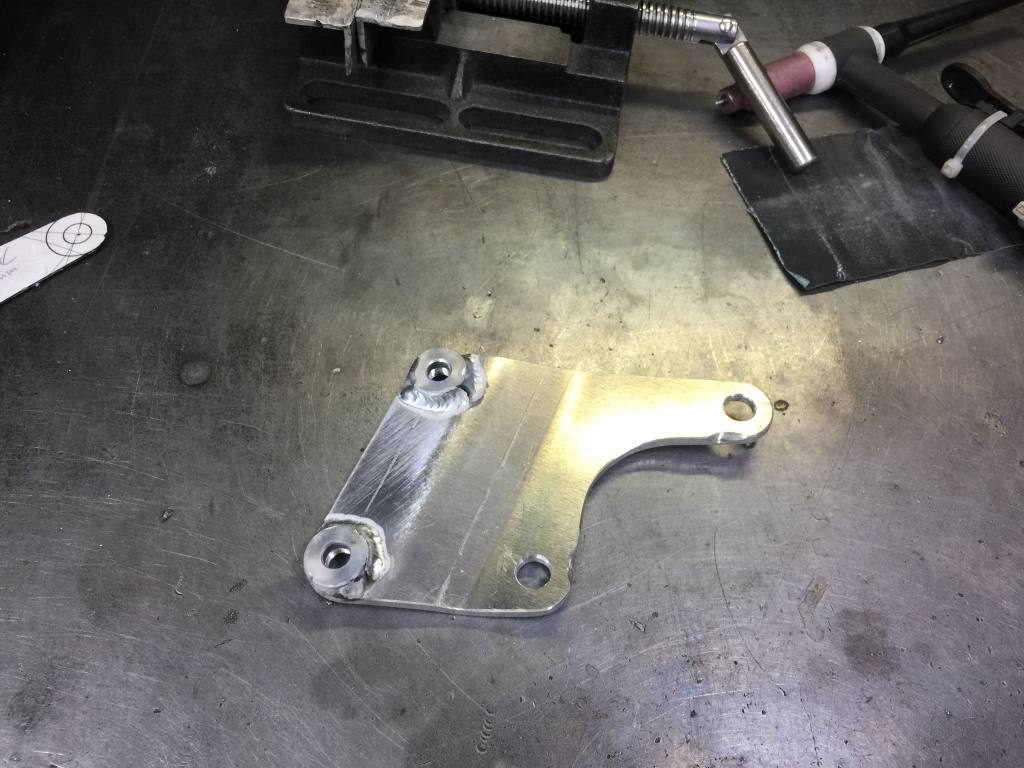

裏側はこんな感じです。うまく実用になるでしょうか。
サポート製作を少し離れ、他に設計する部品の検討を進めます。

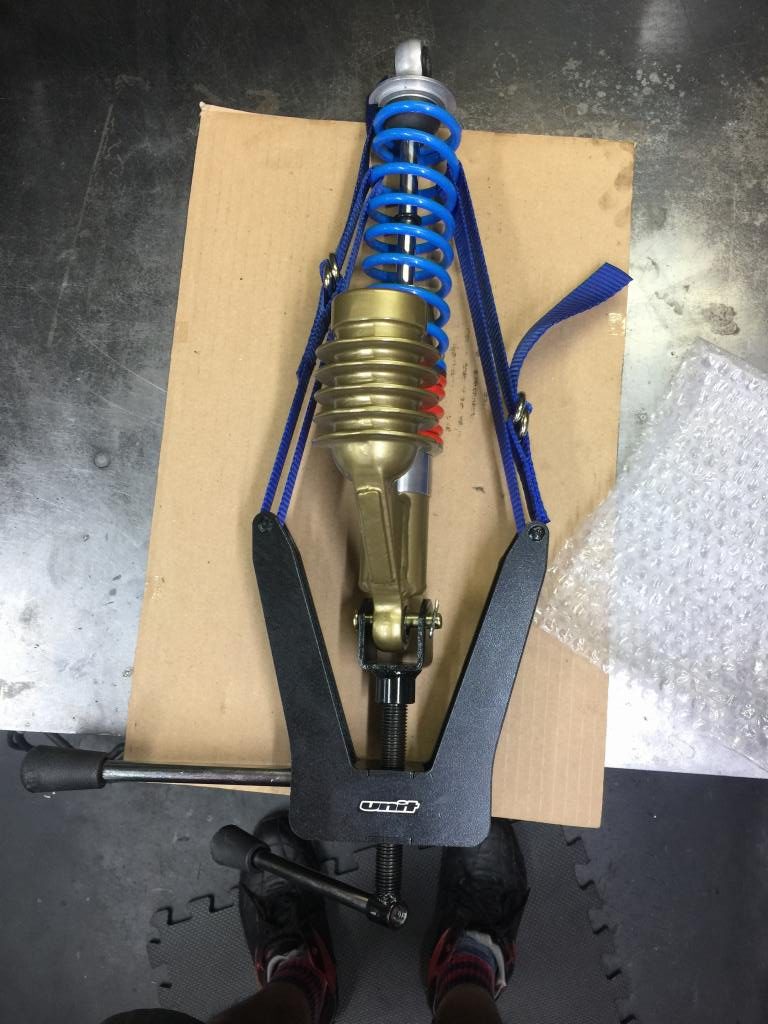

S1のリヤショックには、下側に10ミリほどのスペーサーが入っているので、それを再現します。先ずは既存のショックを分解します。

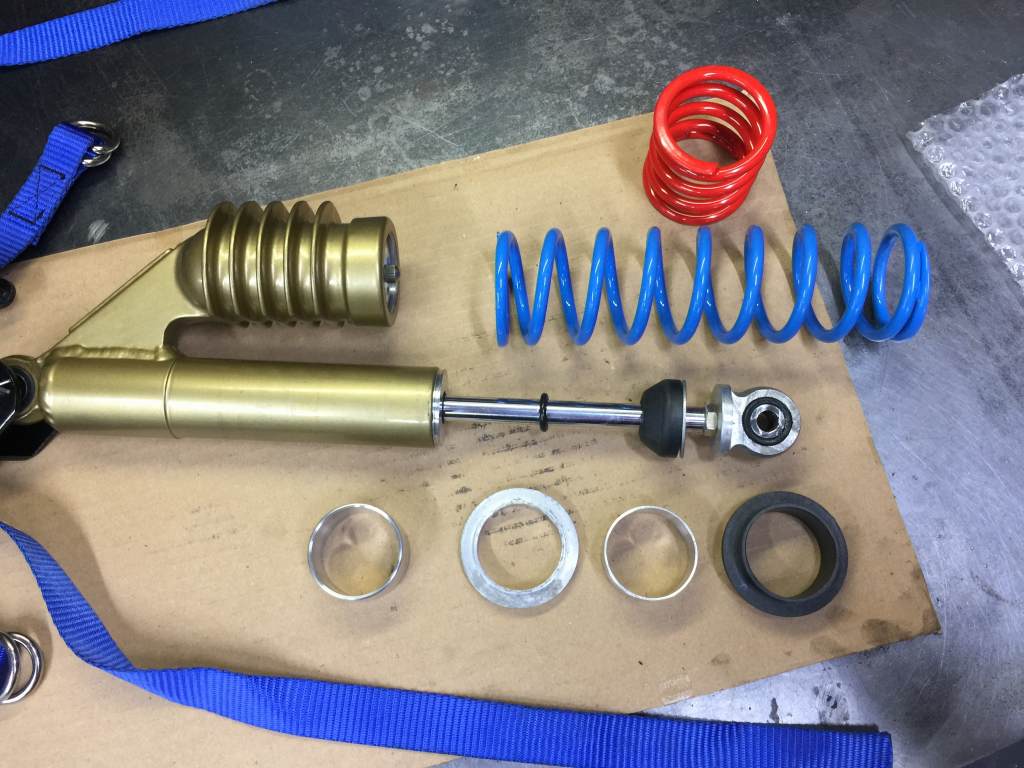

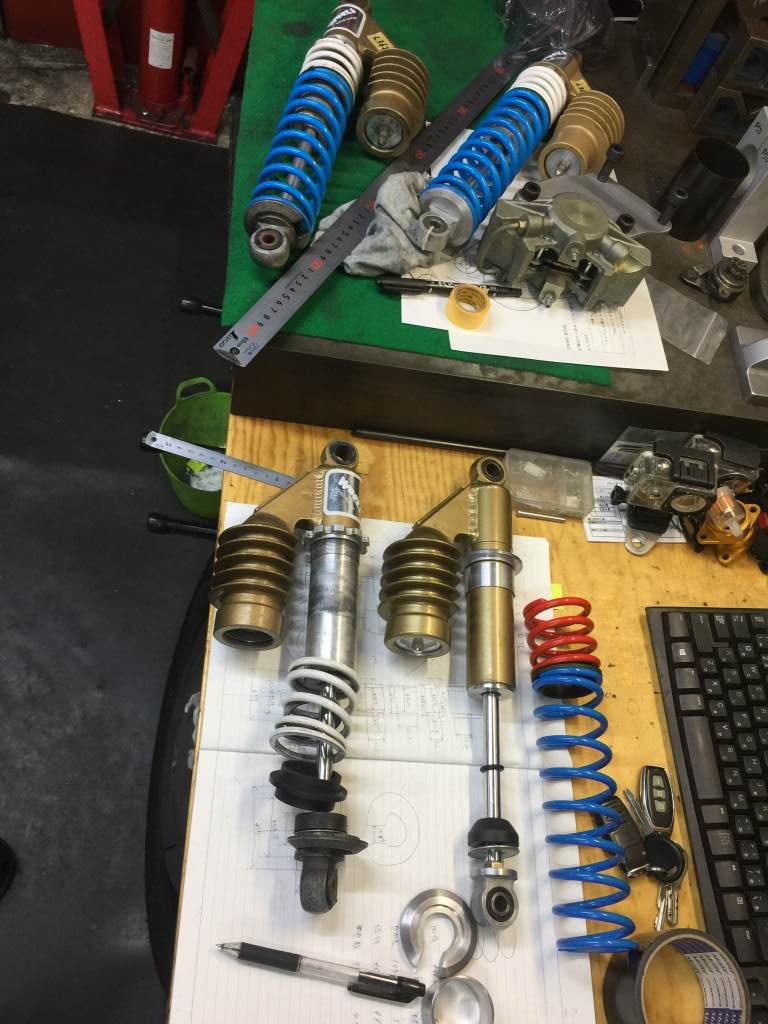

こちらのショックの部品構成はこんな感じです。
他のワークスパフォーマンスとも比較しながら、形状を検討します。

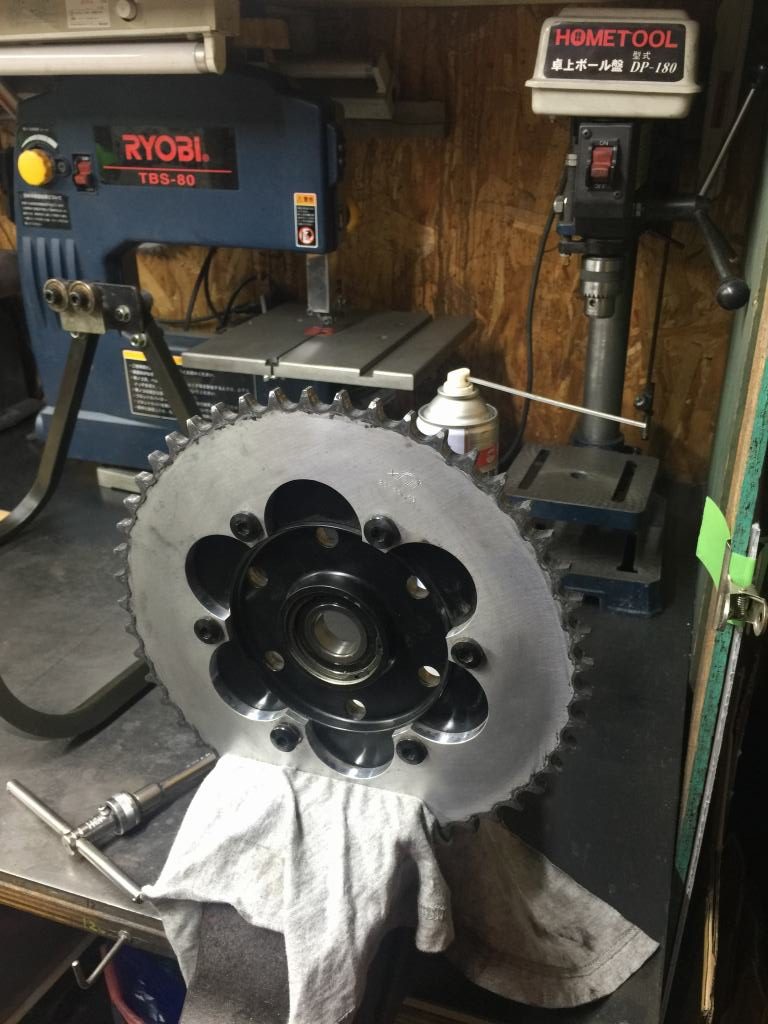

リヤスプロケもギヤ比を変更したいので製作します。
現状はXAMの特注品なので、同じ形状の歯数違いを特注します。

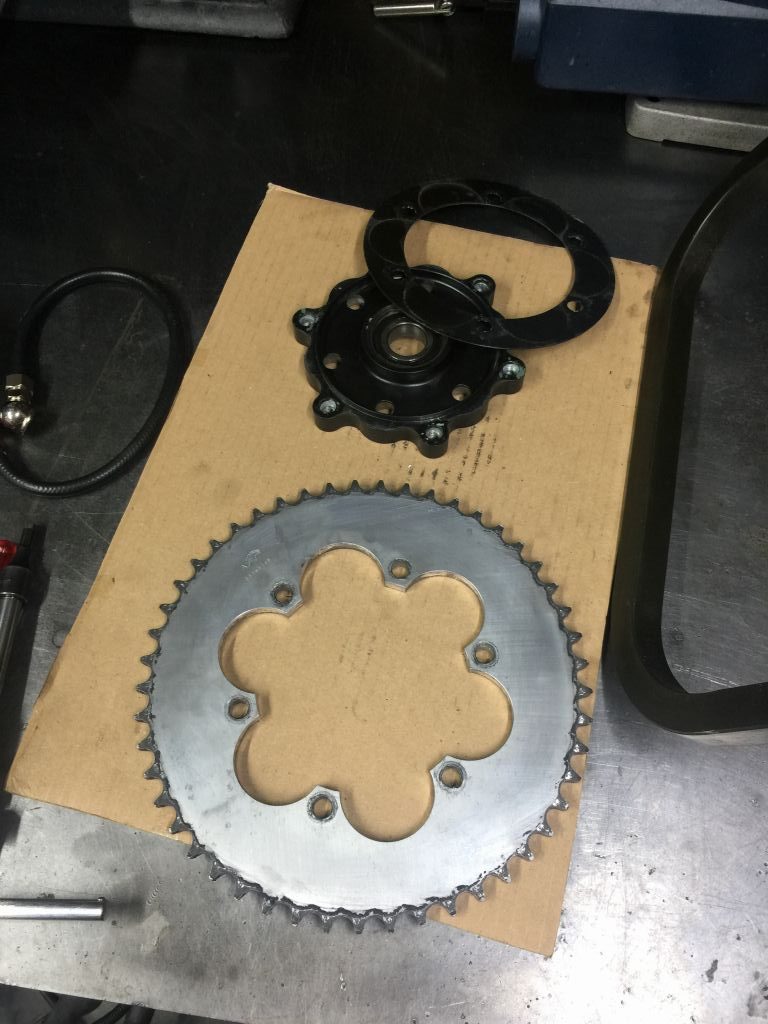

念のため、寸法を計測しておきます。

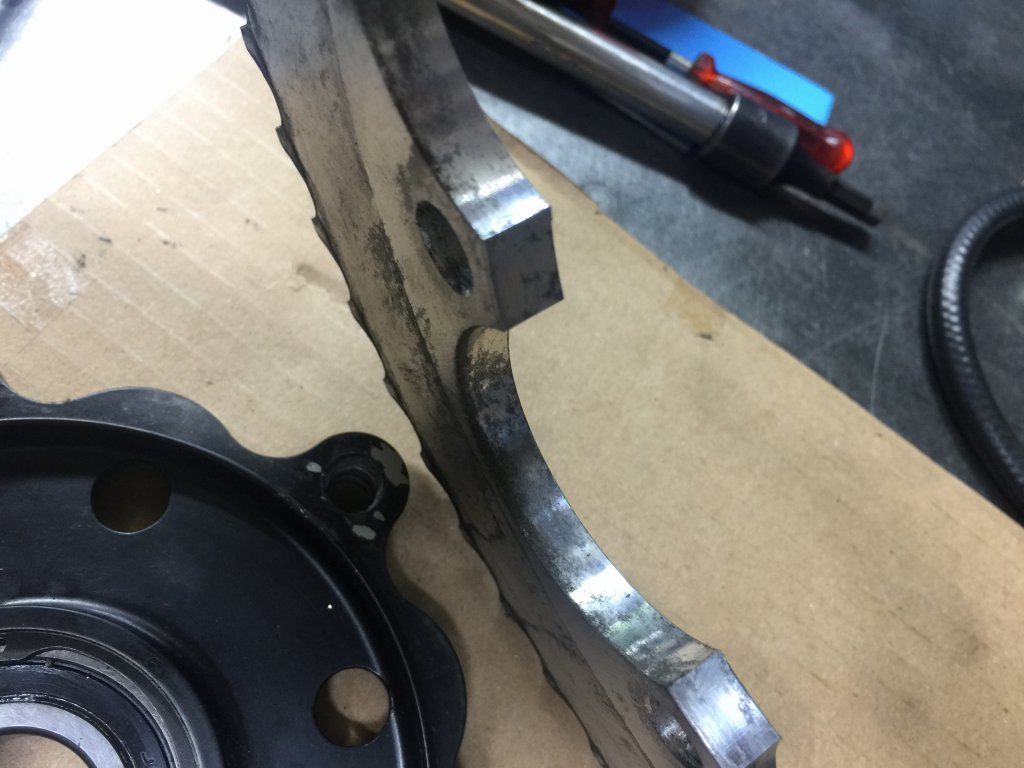

内径部分には面取りがほとんどないので、スプロケキャリアの角R（すみあーる）に乗り上げています。面取りはC1ほどで追加しておきましょう。
スプロケキャリアの拡大です。角Rが付いているのがわかります。

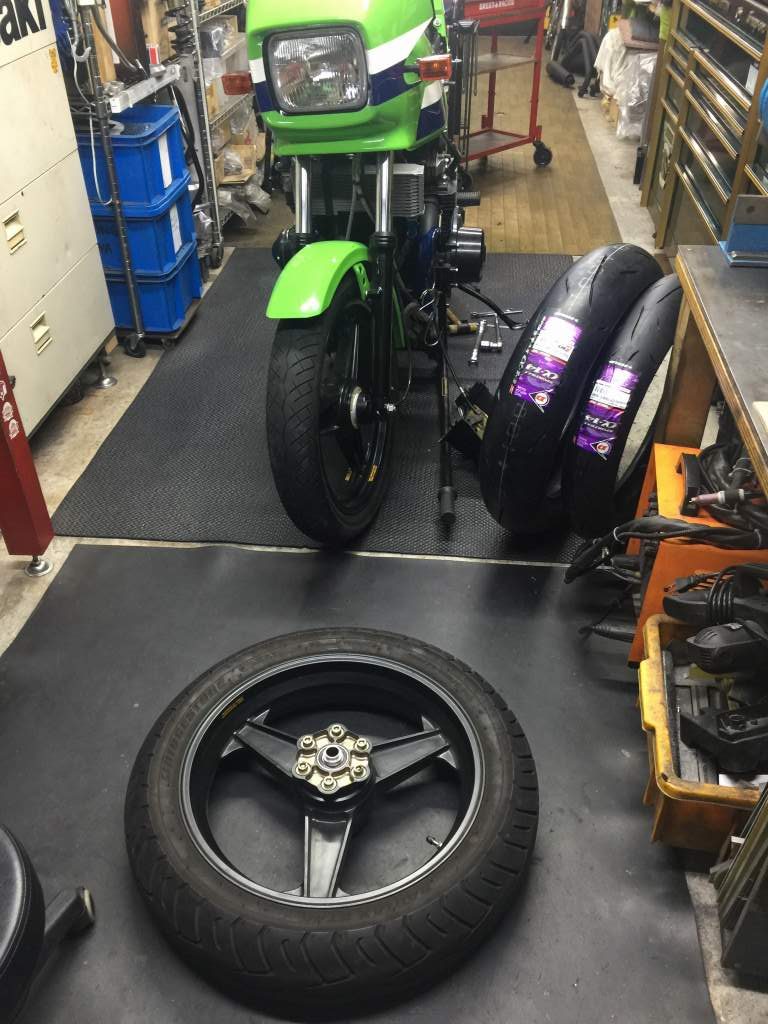

タイヤは前後とも、現在のバイアスからラジアルのα14に変更します。
これだけでハンドリングが飛躍的に良くなるでしょう。

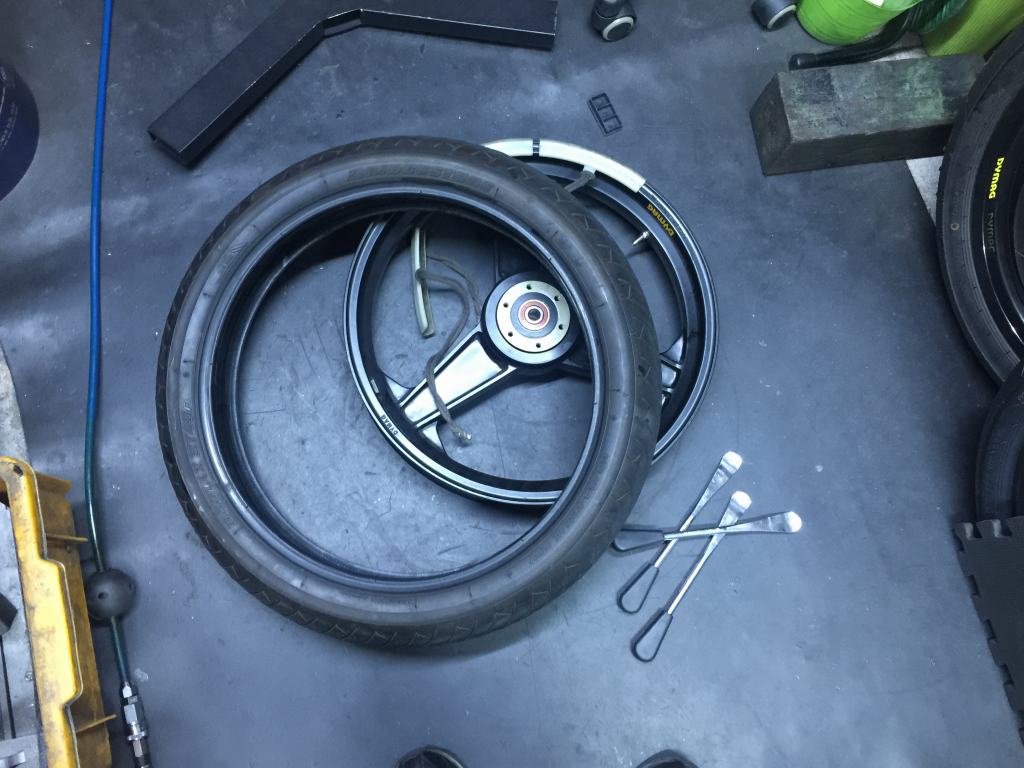

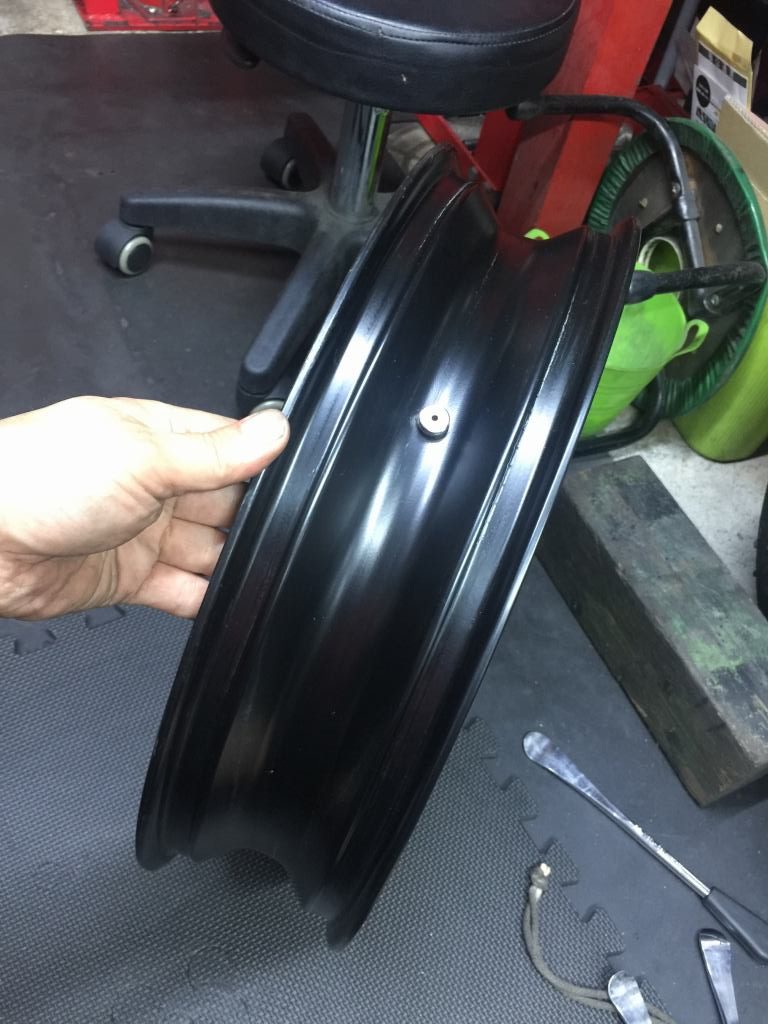

タイヤを外してリムとバルブを点検します。

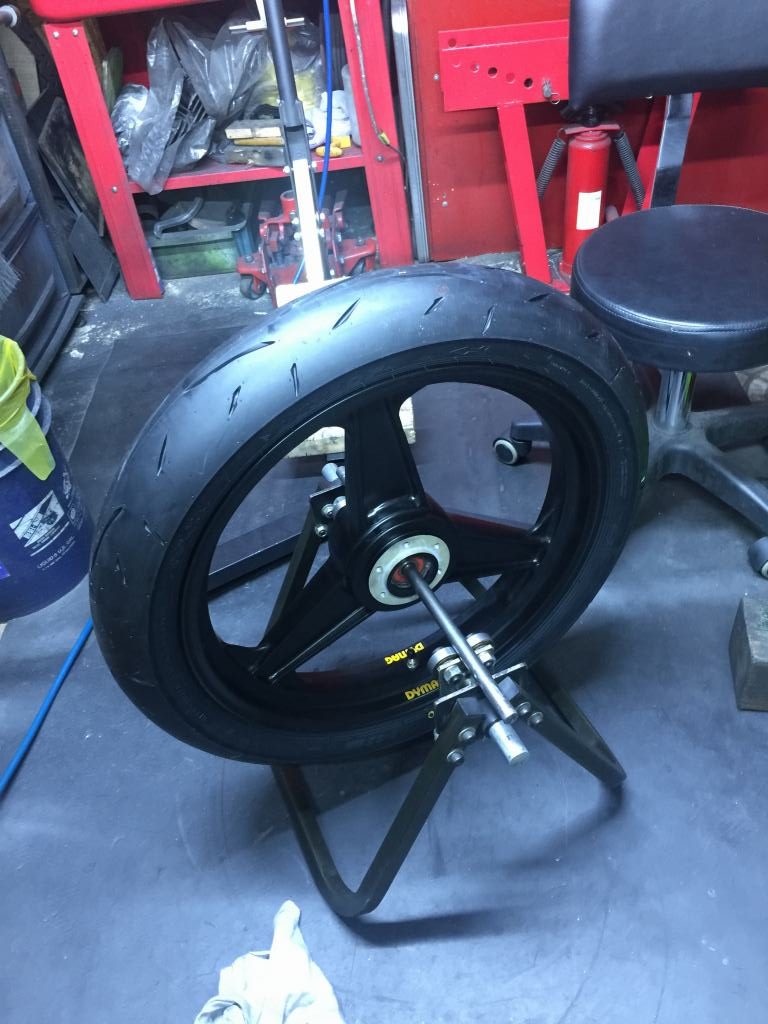

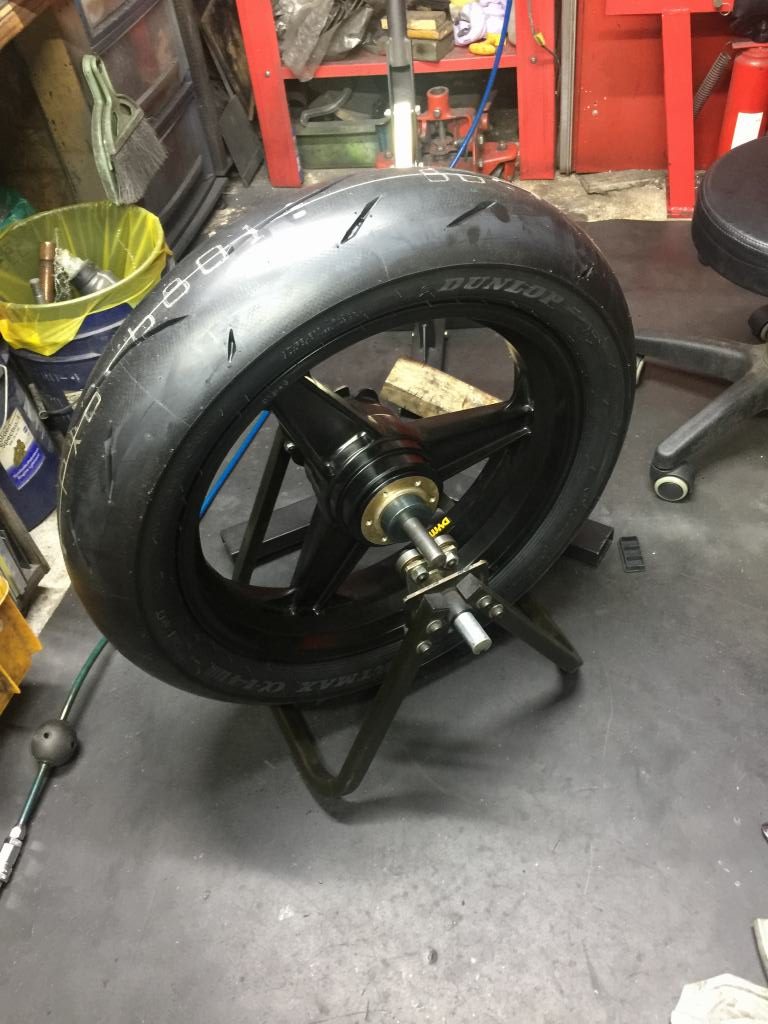

新しいタイヤを組んだらバランス取りします。今回はウエイトゼロでした。

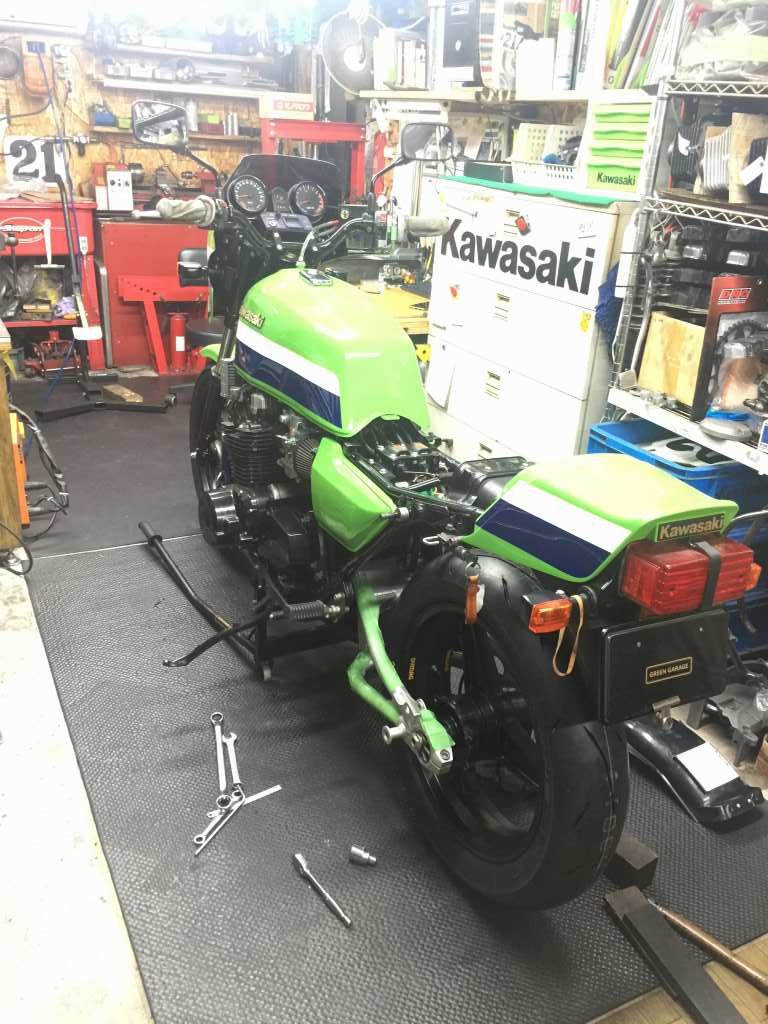

リヤホイールを仮組します。

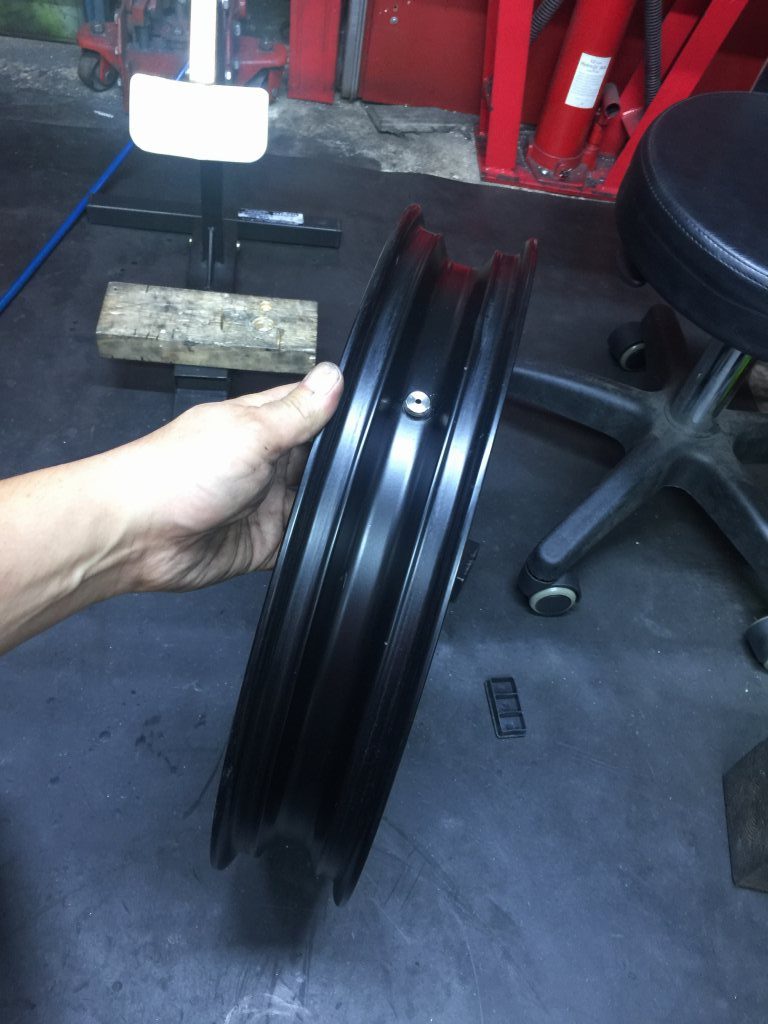

続いてフロントへ。
こちらも同様に。
フロントもバランスウエイトゼロでした。

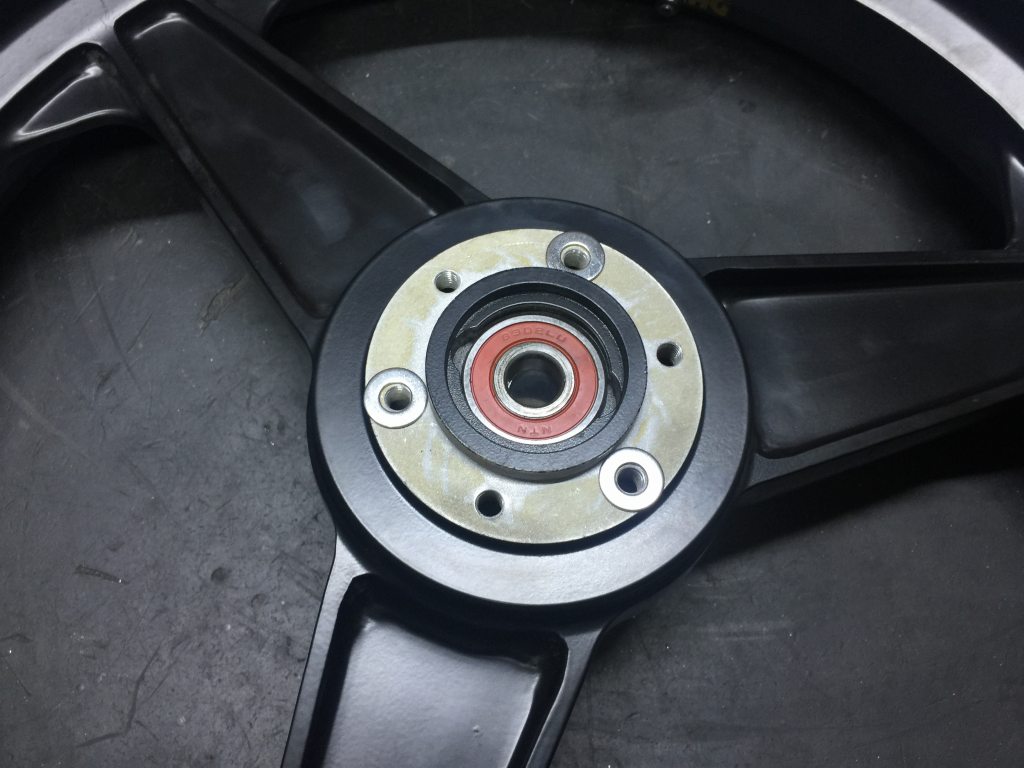

ローターを仮付けする前に、変更後のオフセットを再現するため、座面にワッシャーを入れます。

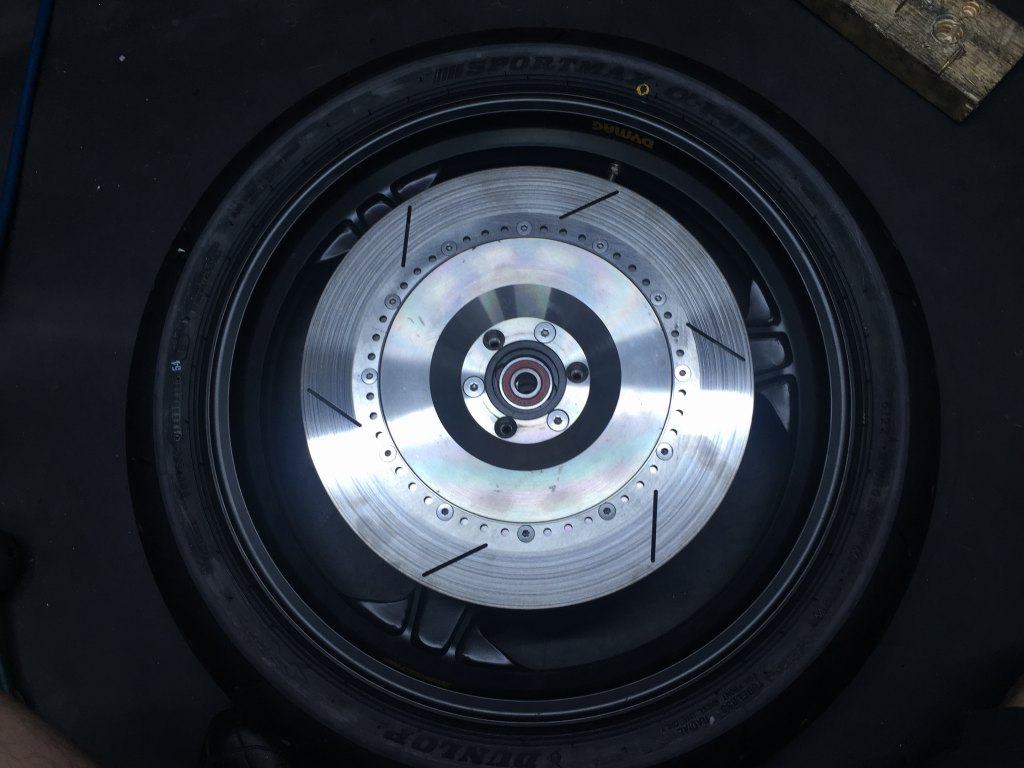

今までのローターを仮組します。

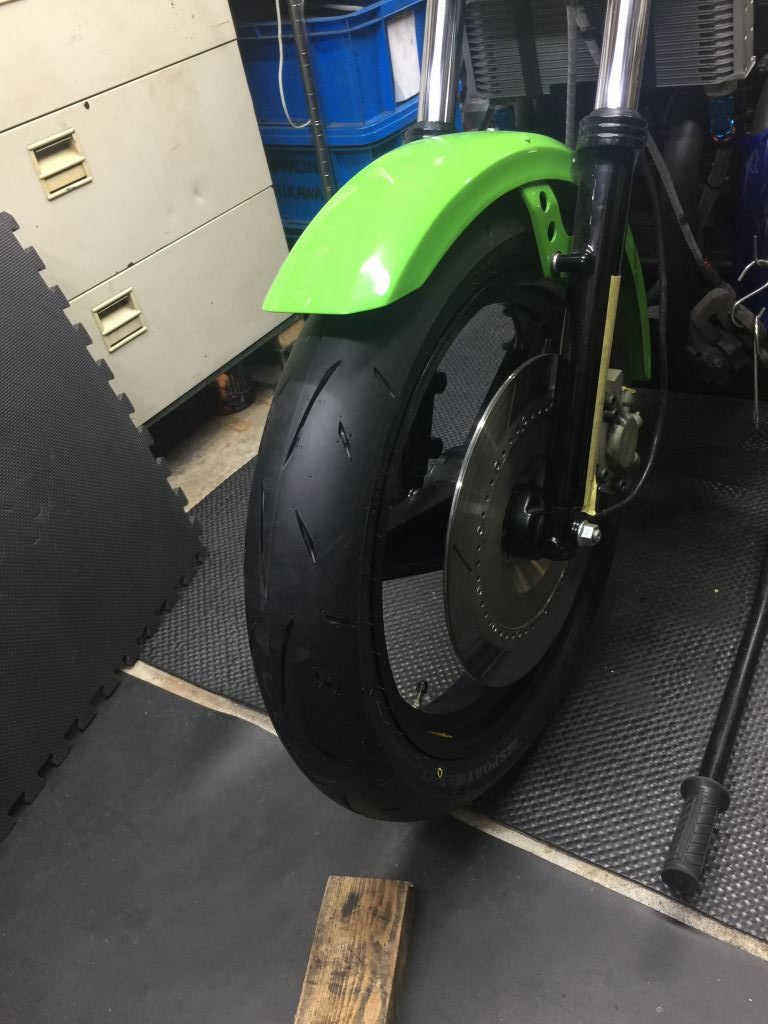

フロントホイールを取り付けます。

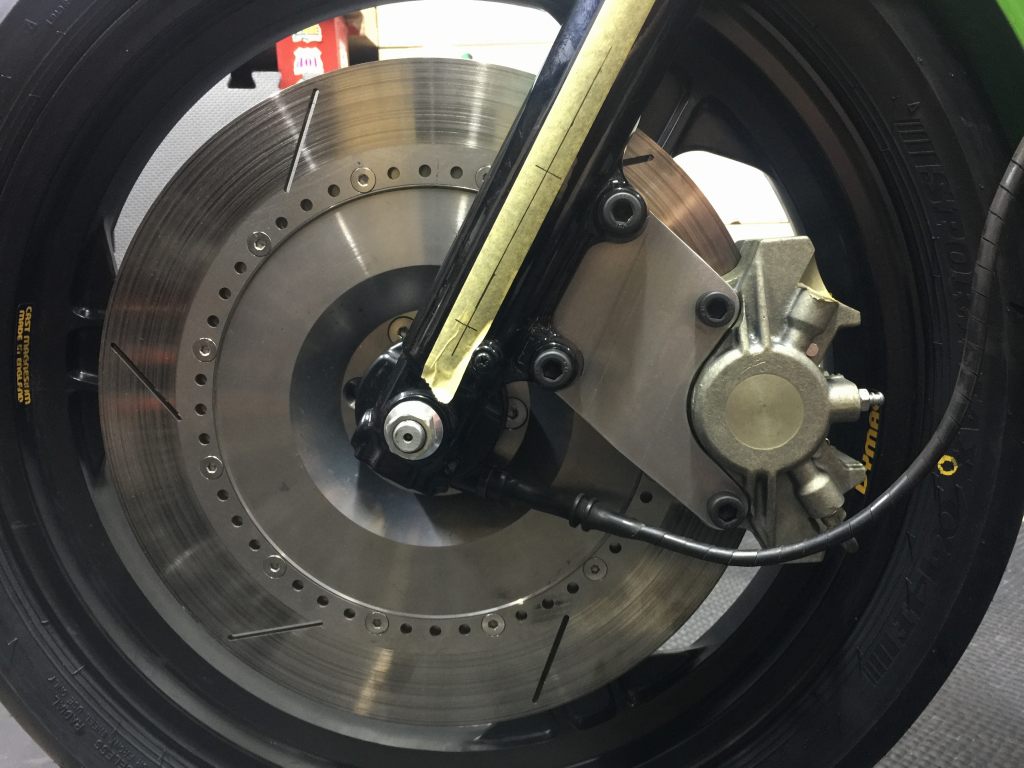

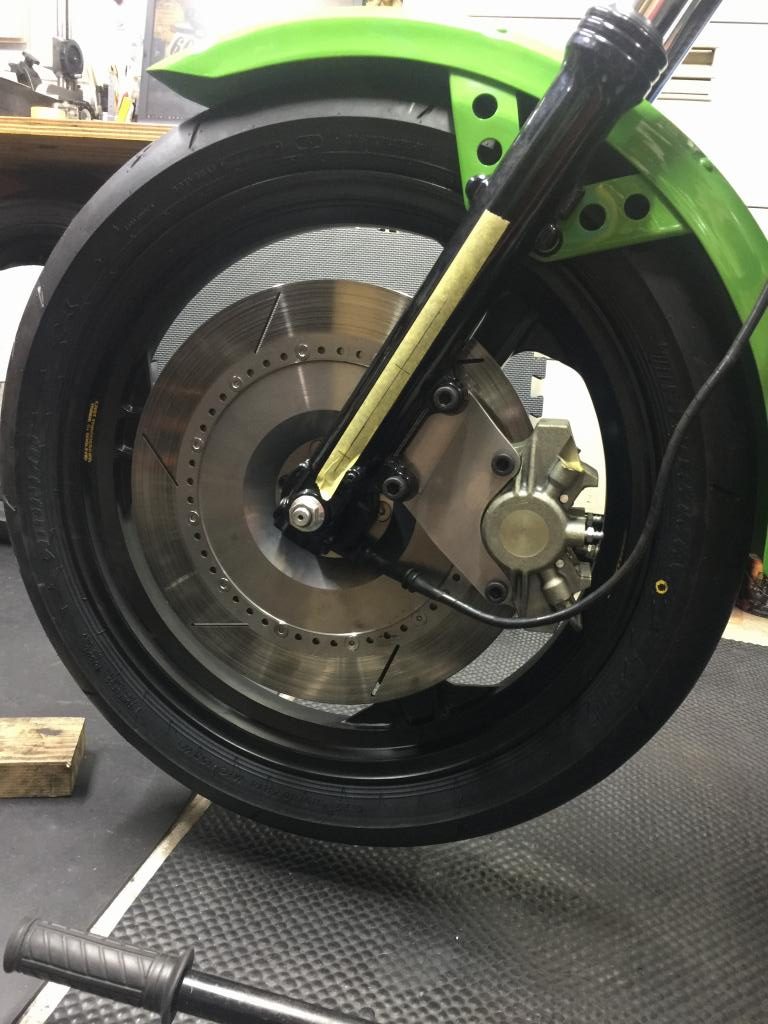

S1キャリパーとサポートを仮組します。

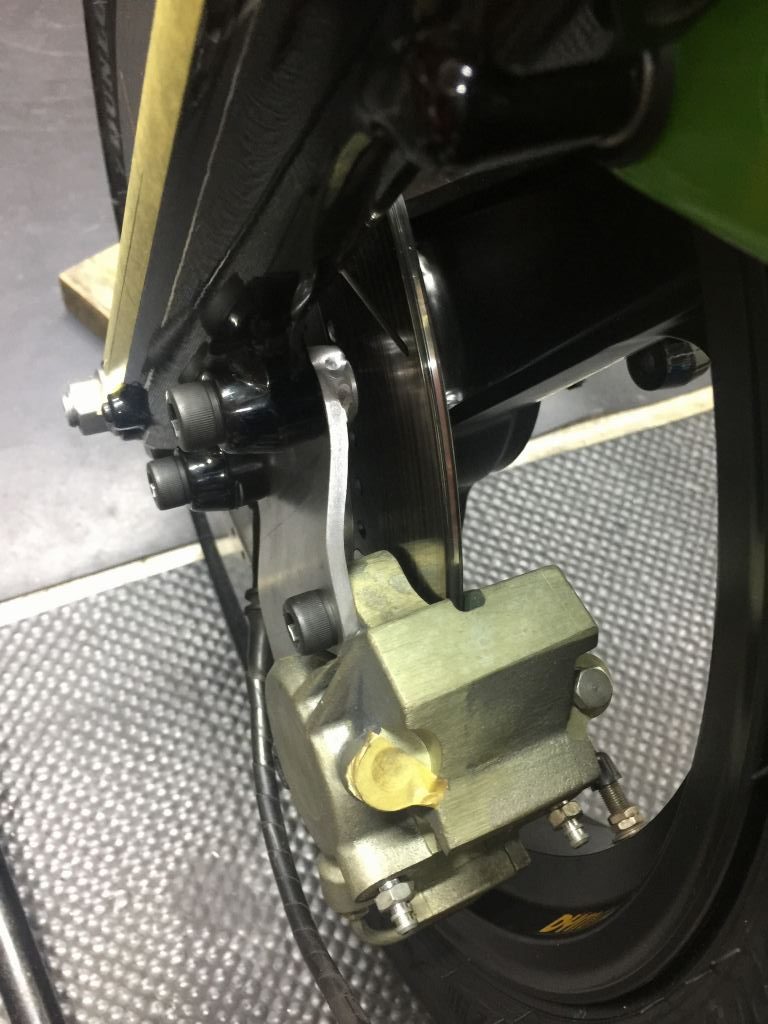

細かい寸法関係をチェックします。
若干修正が必要ですが、概ねこの方法で製作できそうです。
あとは、走行チェックして、操作性と耐久性を確認する予定です。
