Z1R1 T.K様 エンジンオイル漏れ修理 腰上分解点検 その2



腰上分解の続きです。ヘッドを外します。



燃焼室は特に破損は無いもよう。カーボンの堆積もごく少量です。サブプラグは結構燃焼室側に突き出ていますね。もう少しリーチを短くしてもいいでしょう。ヘッドは面研してありますね。



ボアはφ72ミリでした。排気量は1075ccですね。スリーブも変更されているようです。

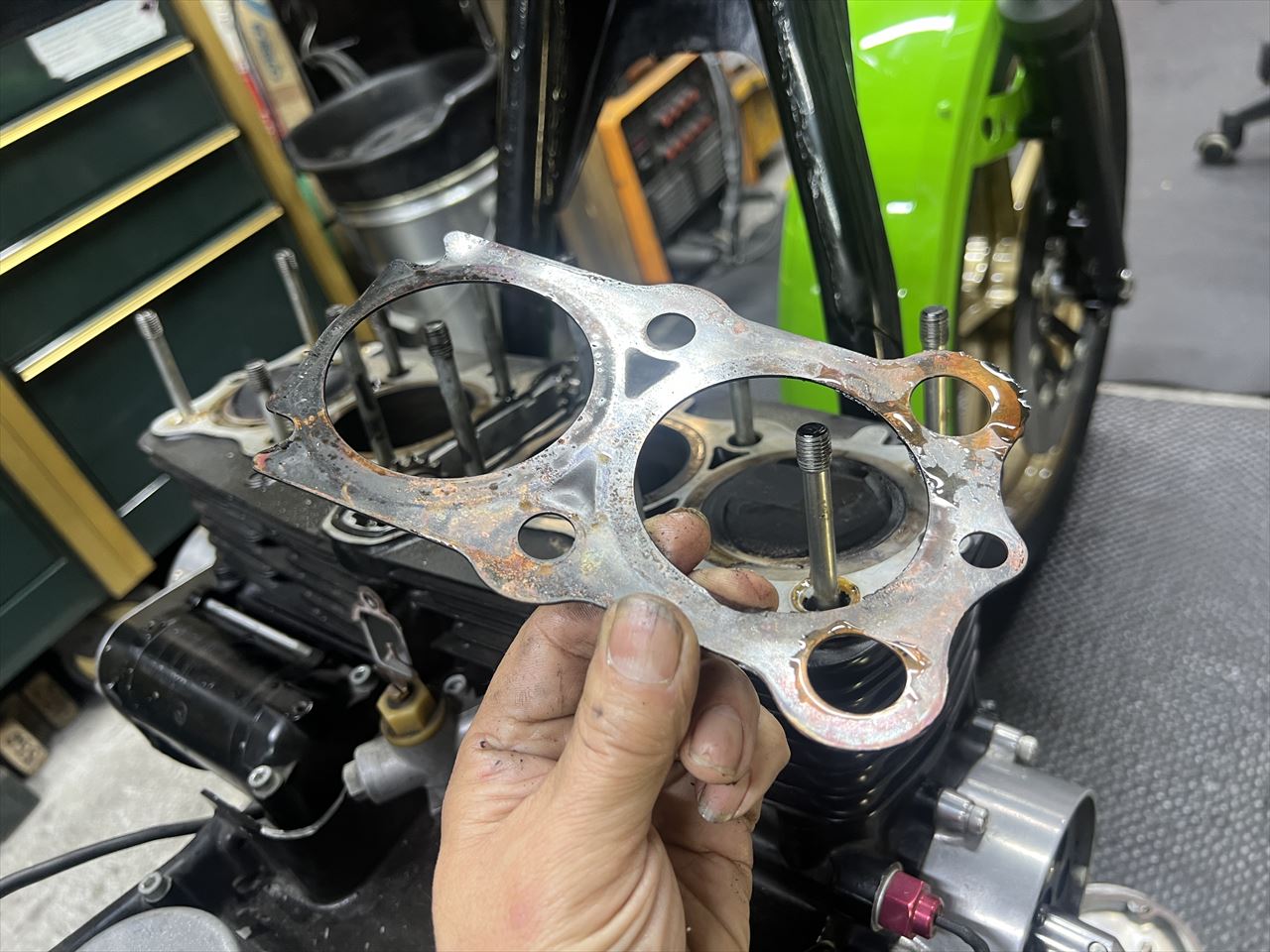

ヘッドガスケットは銅板製4隅のボルト穴が大きいので、J系用のガスケットのようです。

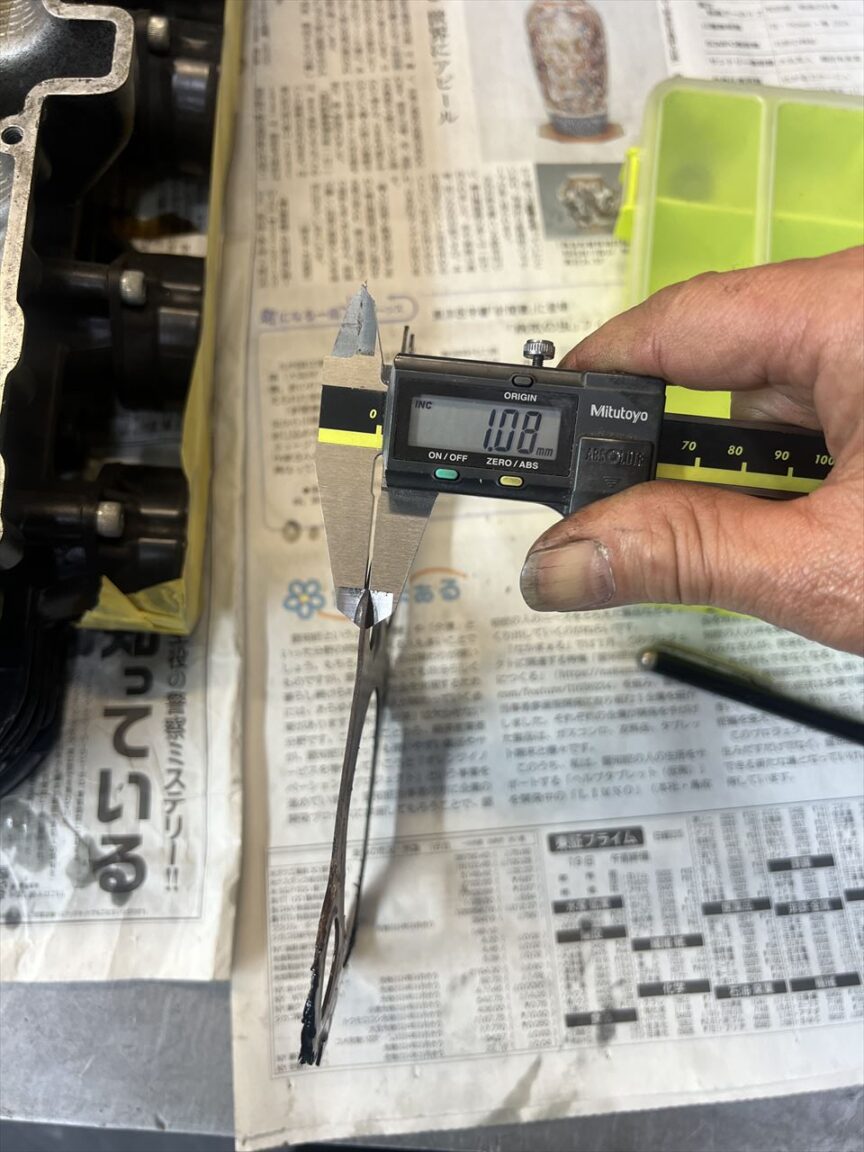

ヘッドガスケットの厚さは約1.1ミリです。

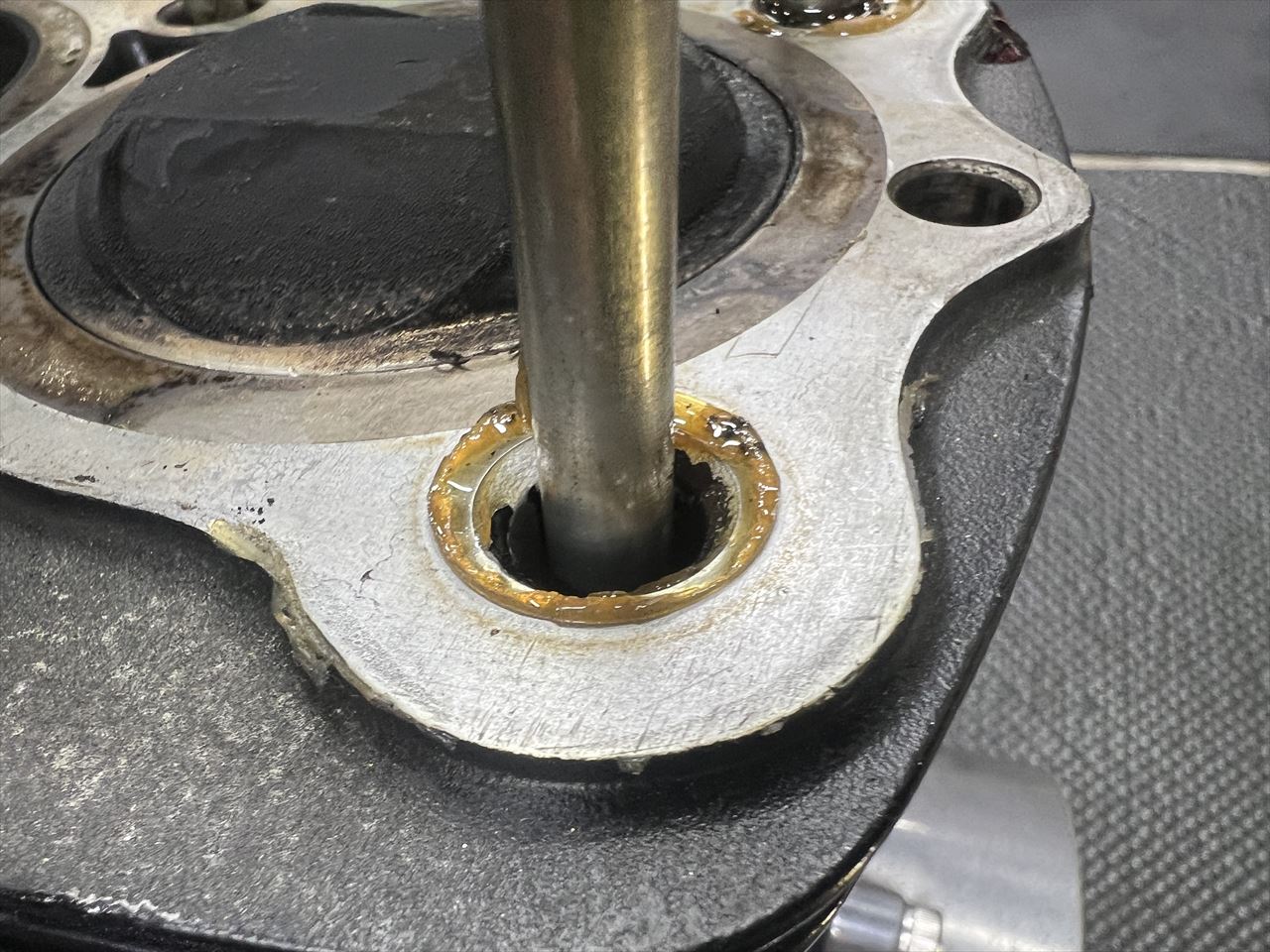

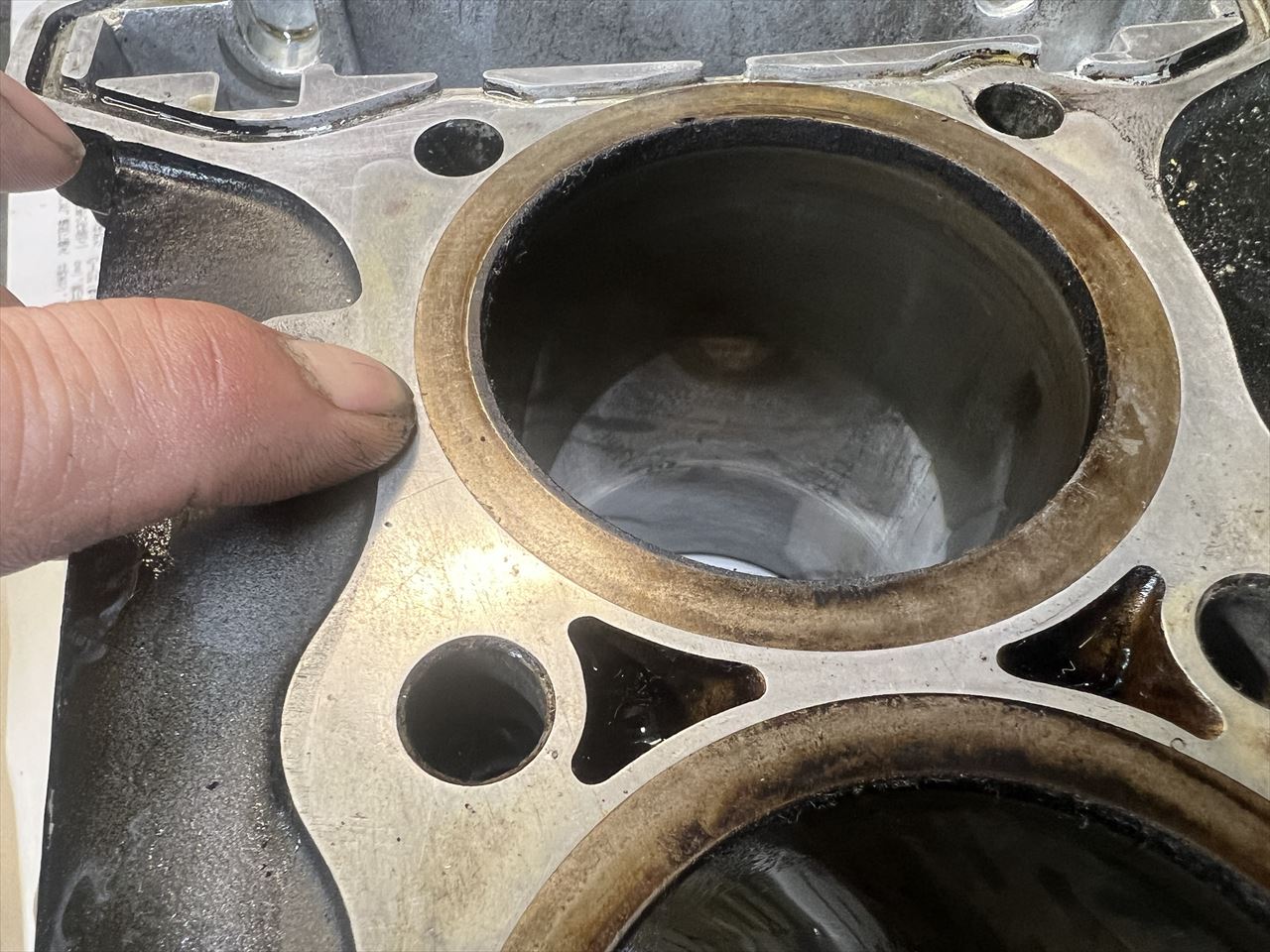

オイル通路である4隅のボルト穴はこんな感じ。シールのために塗られた液体ガスケットが内側にはみ出しています。破片がオイルラインに入ると良くないですね。

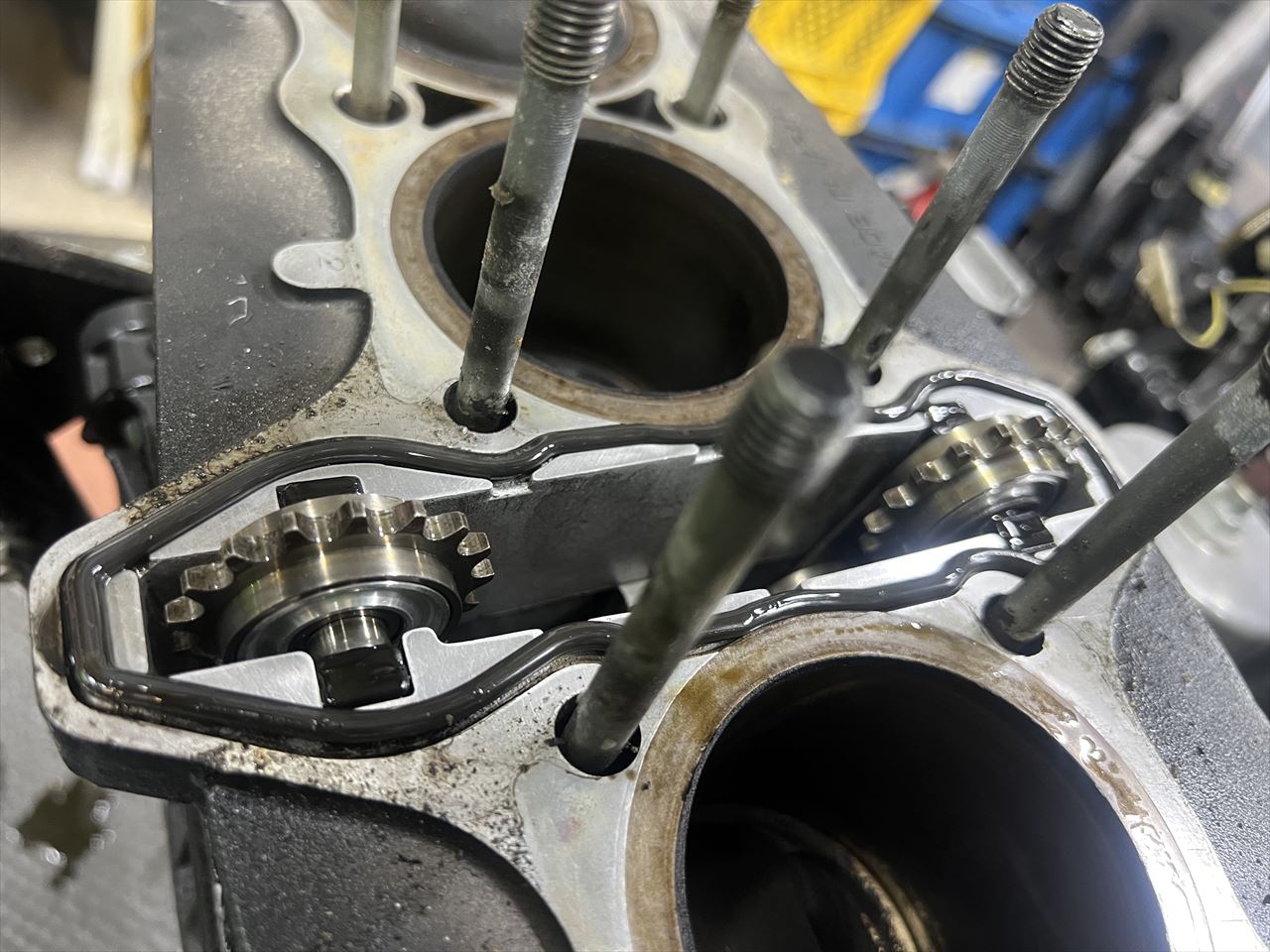

カムチェーントンネル周りはこんな感じ。ノーマル加工のレーシングアイドラーが使われています。Oリングはまだ弾力もあり問題無いようす。

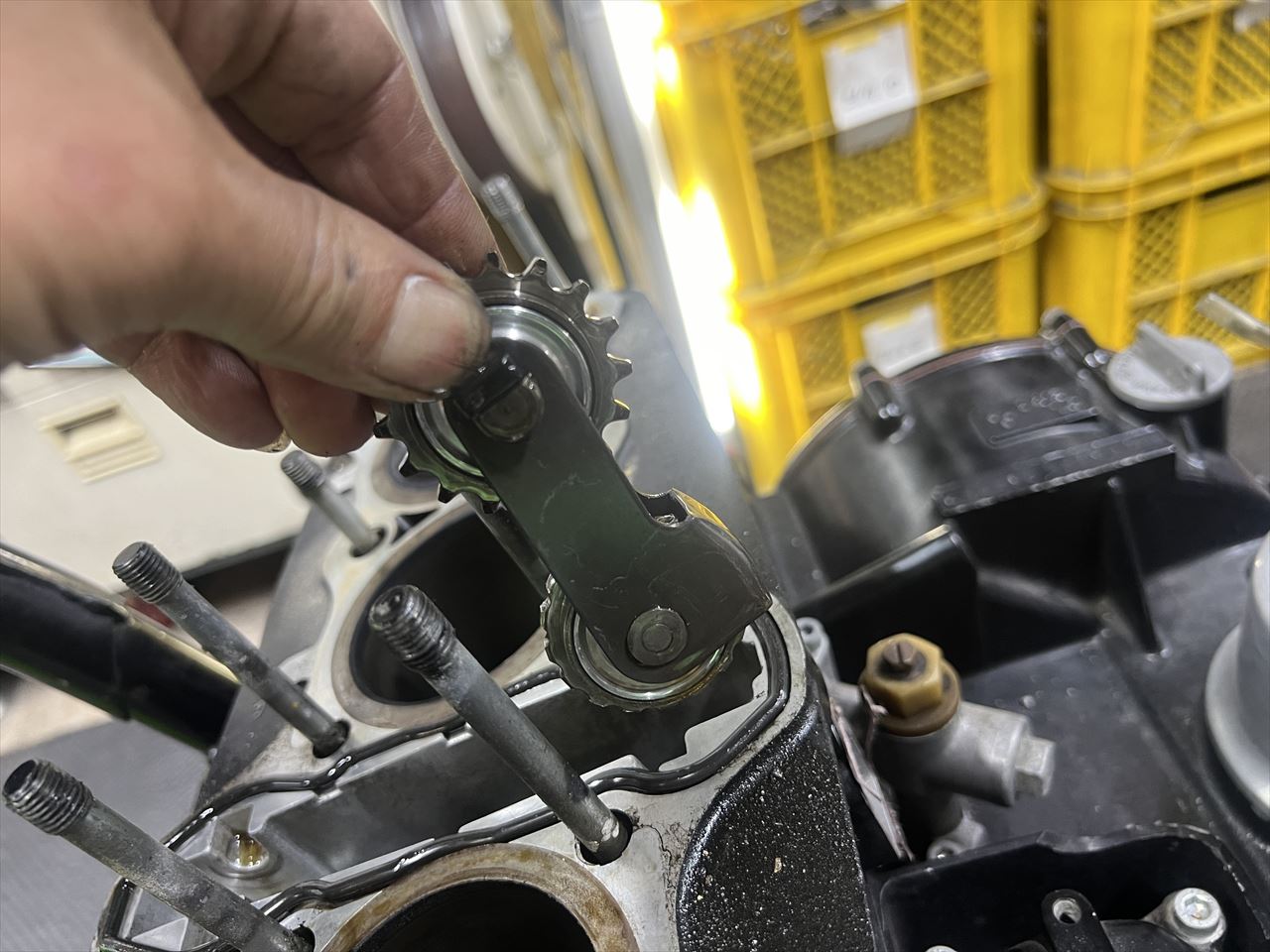

テンショナーローラーを外します。

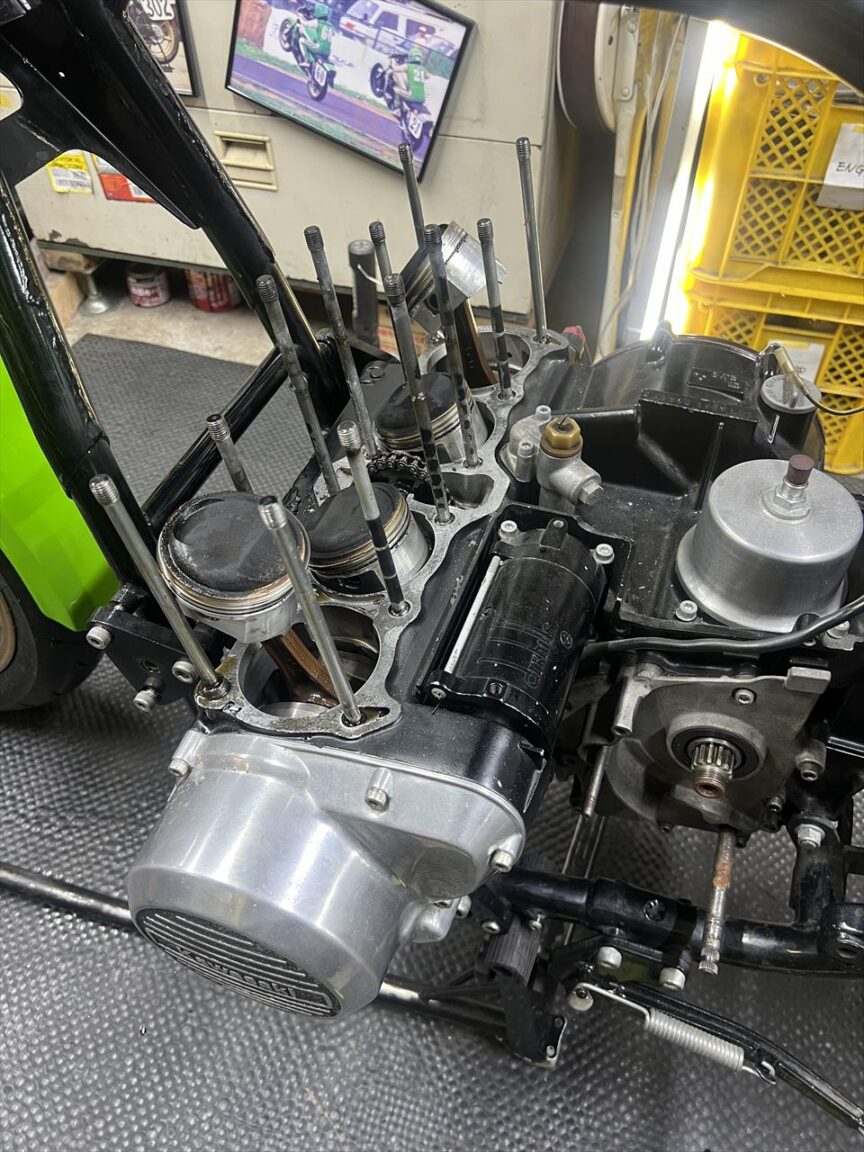

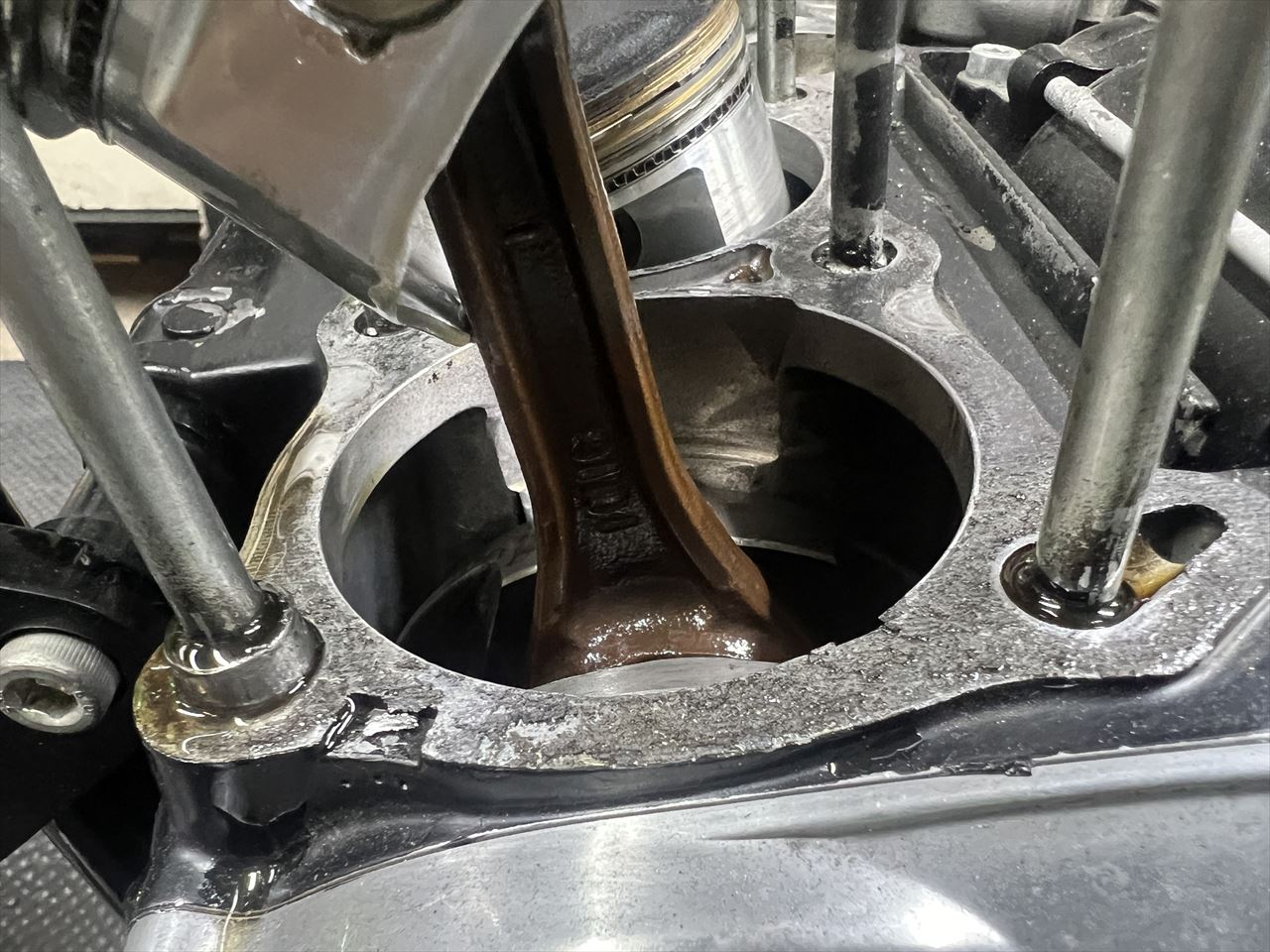

シリンダーを外します。

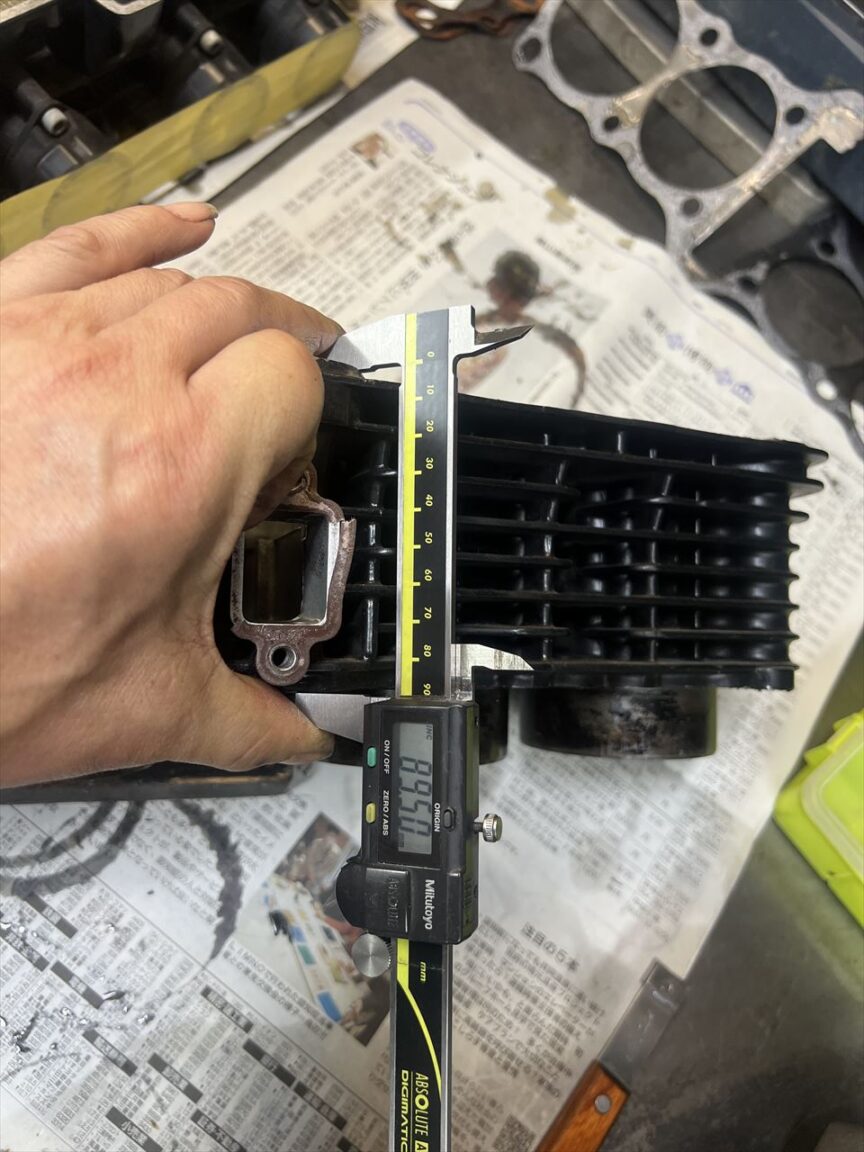

シリンダーの厚みは約89.5ミリ、面研はされていますが極わずかのようです。



スリーブ外径はφ78ミリありますね。



スリーブはシリンダー上面よりわずかに下がっています。

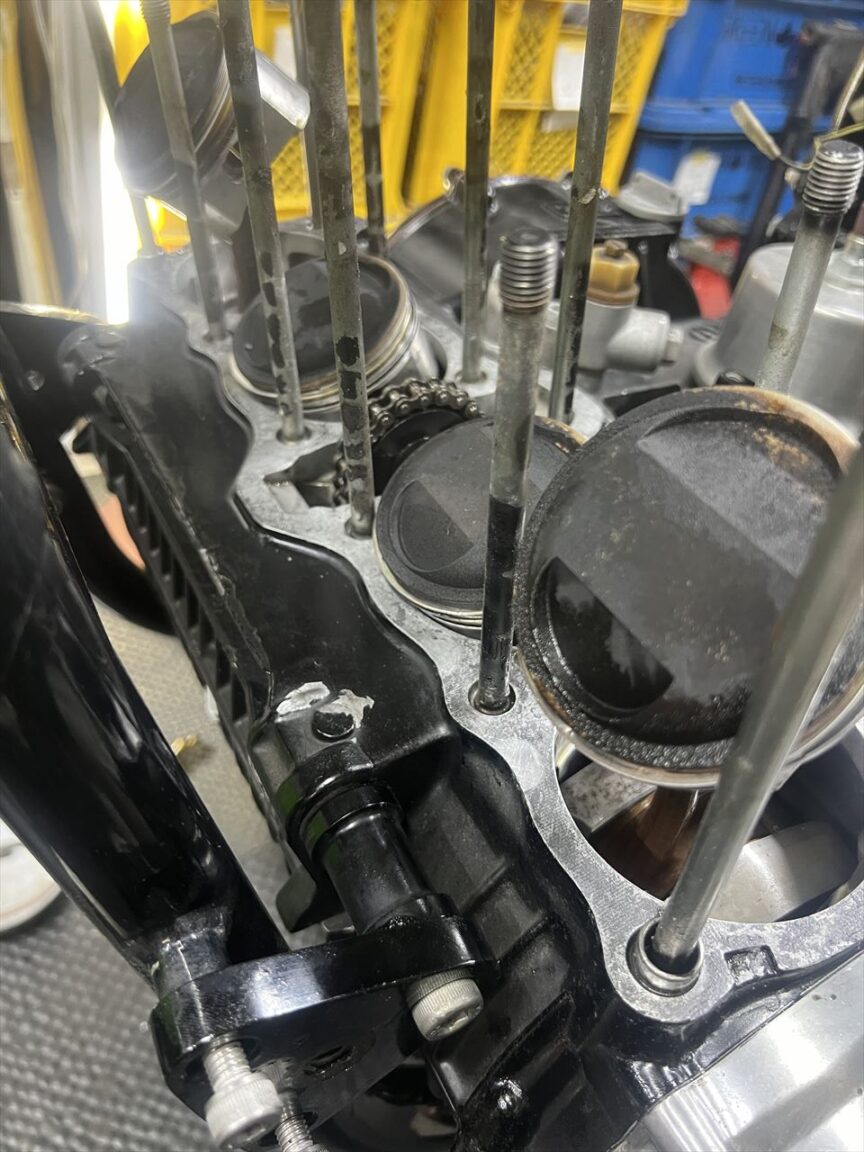

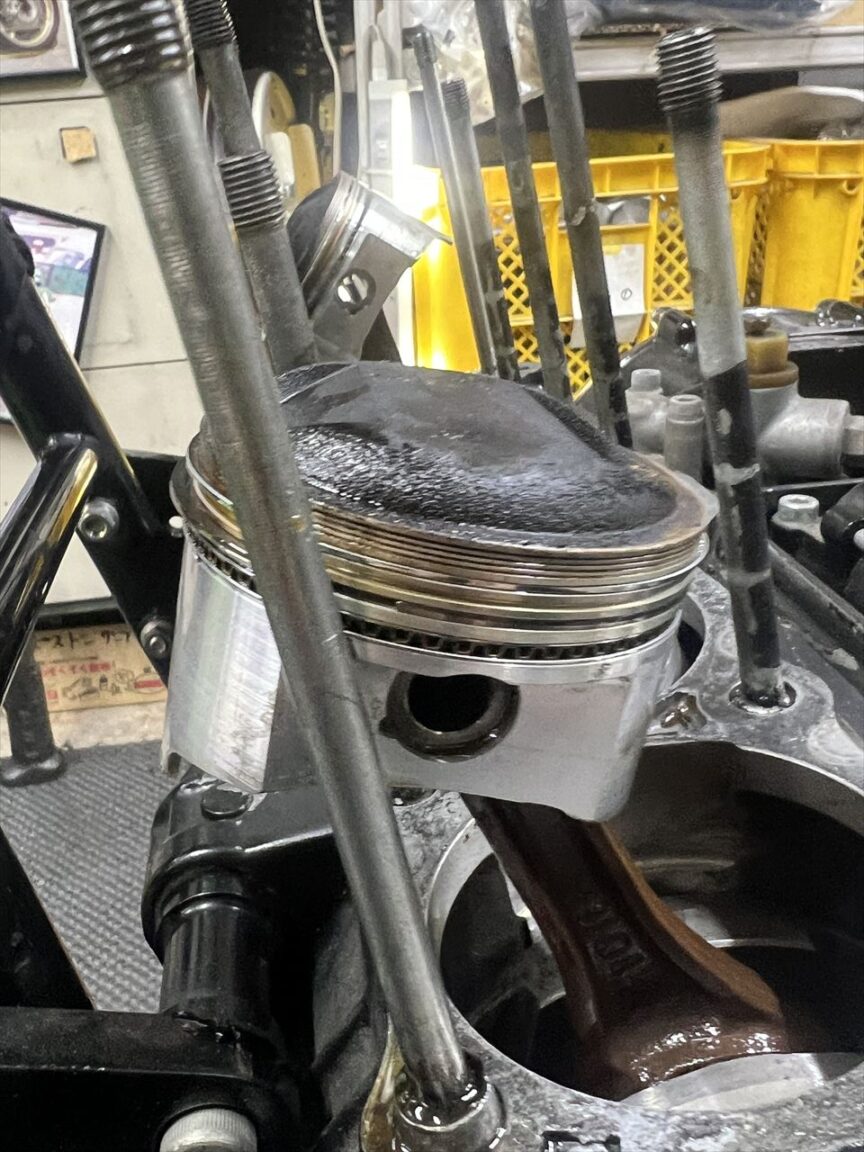

ハイコンプのピストンはこんな感じ。

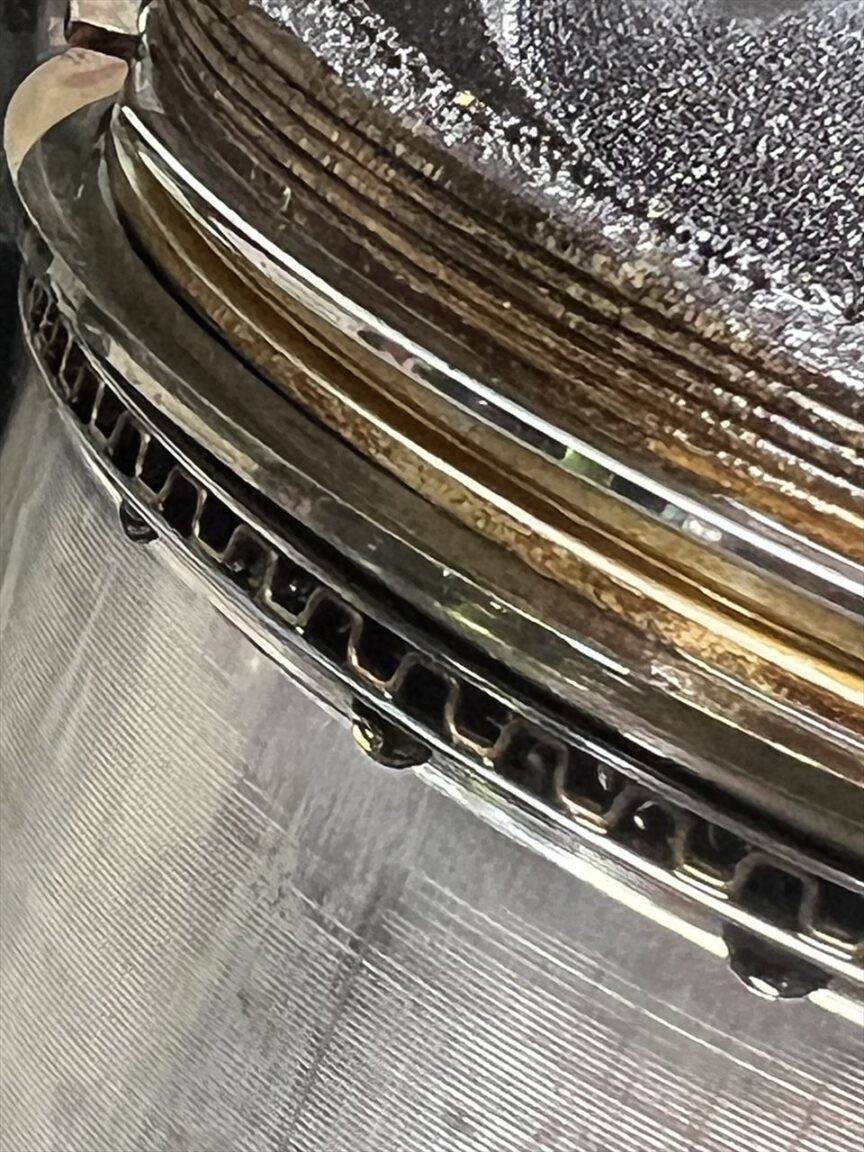

リングはこんな感じでベタ当たりしています。

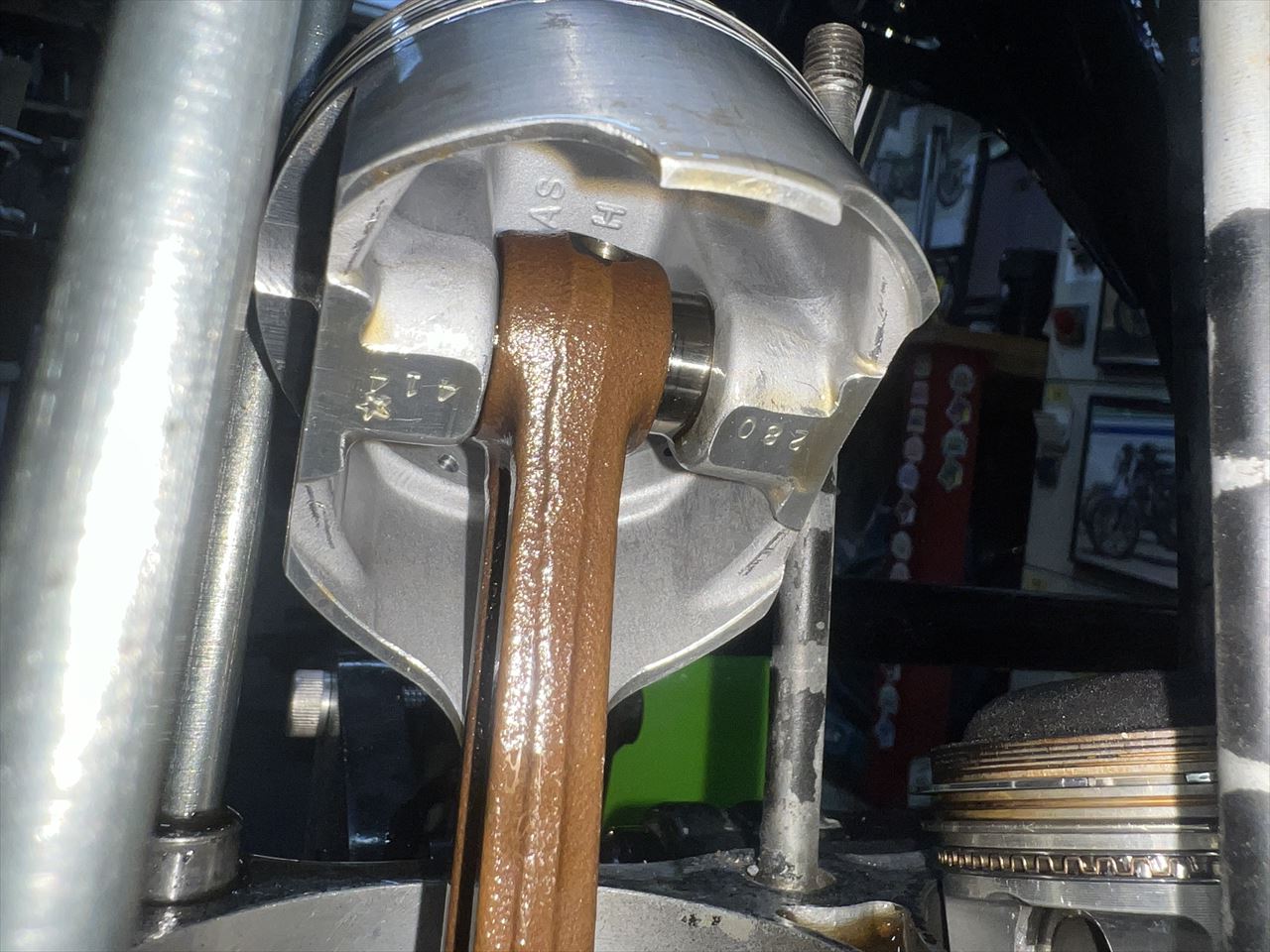

ピストンの裏側はこんな感じ。鍛造ピストンですね。

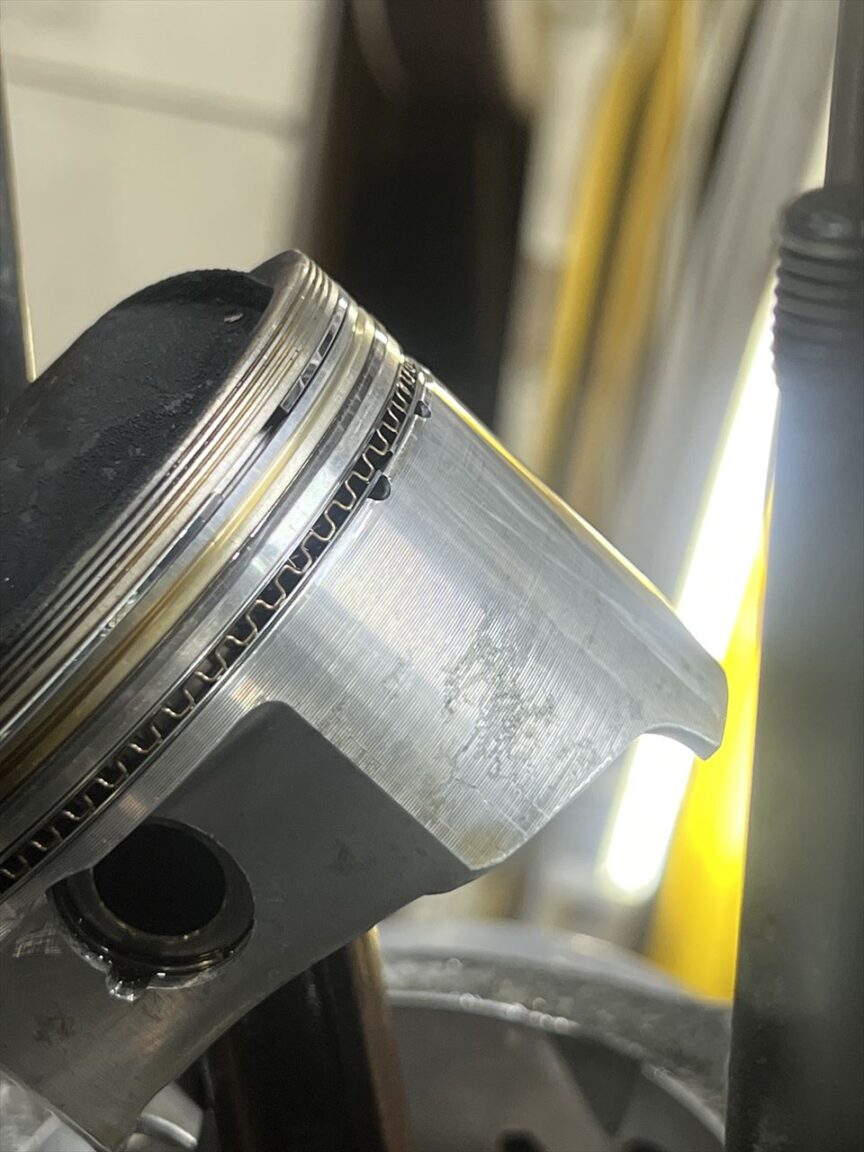

ピストン側面に大きなスカッフなどはありませんが、腐食の痕があります。組んでから長期保管の時期があったのでしょうか。

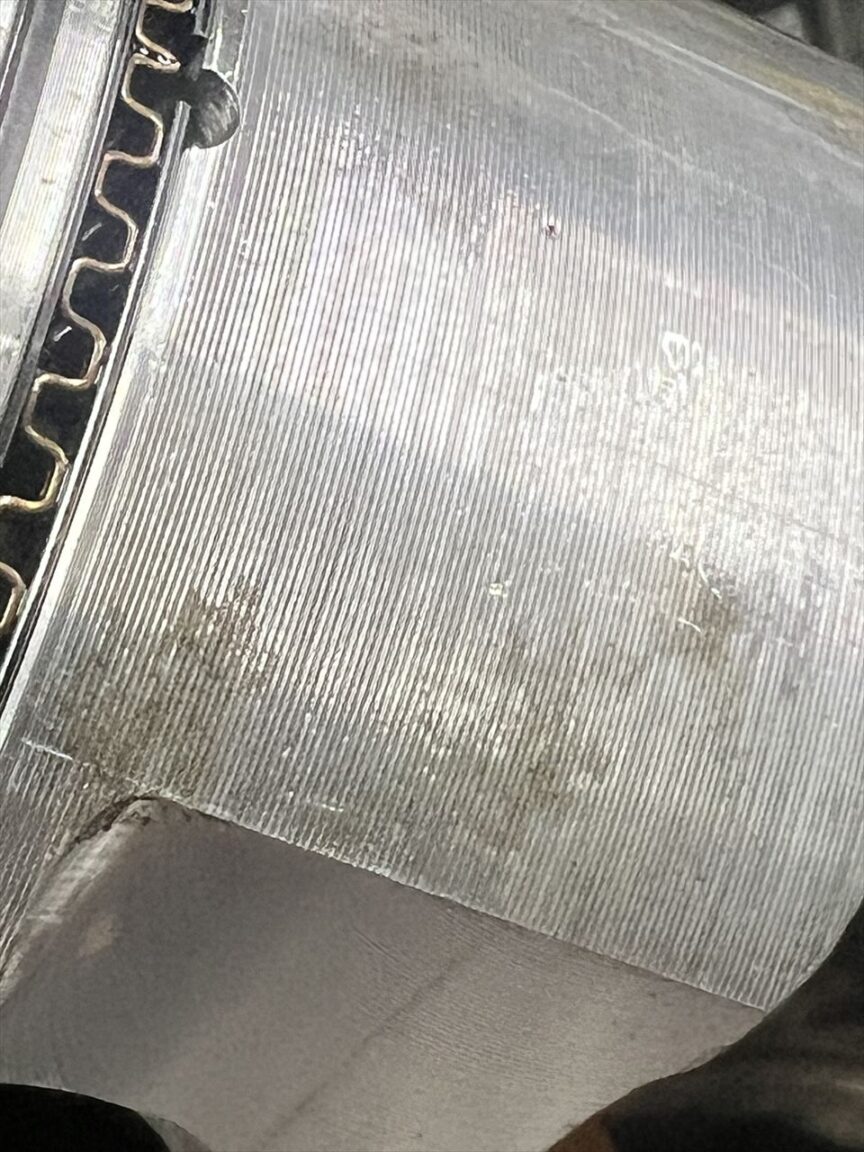

拡大するとこんな感じ。

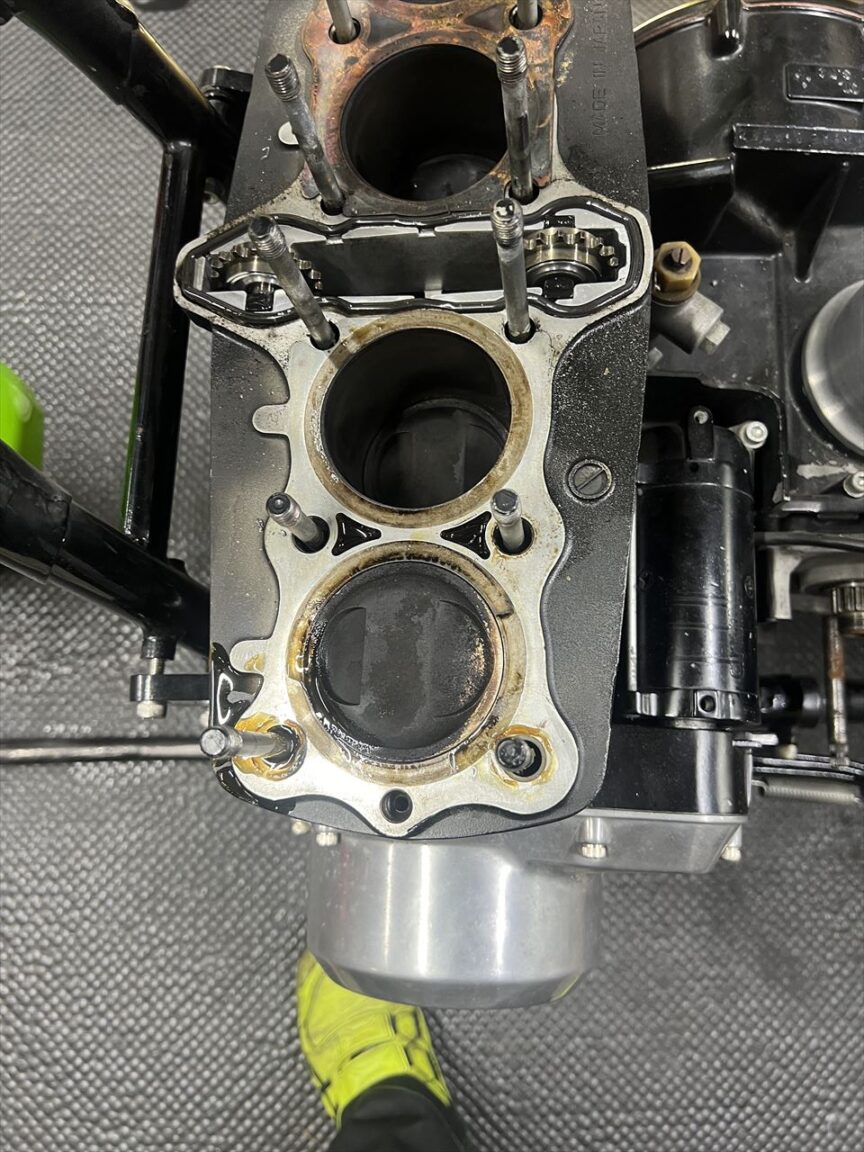

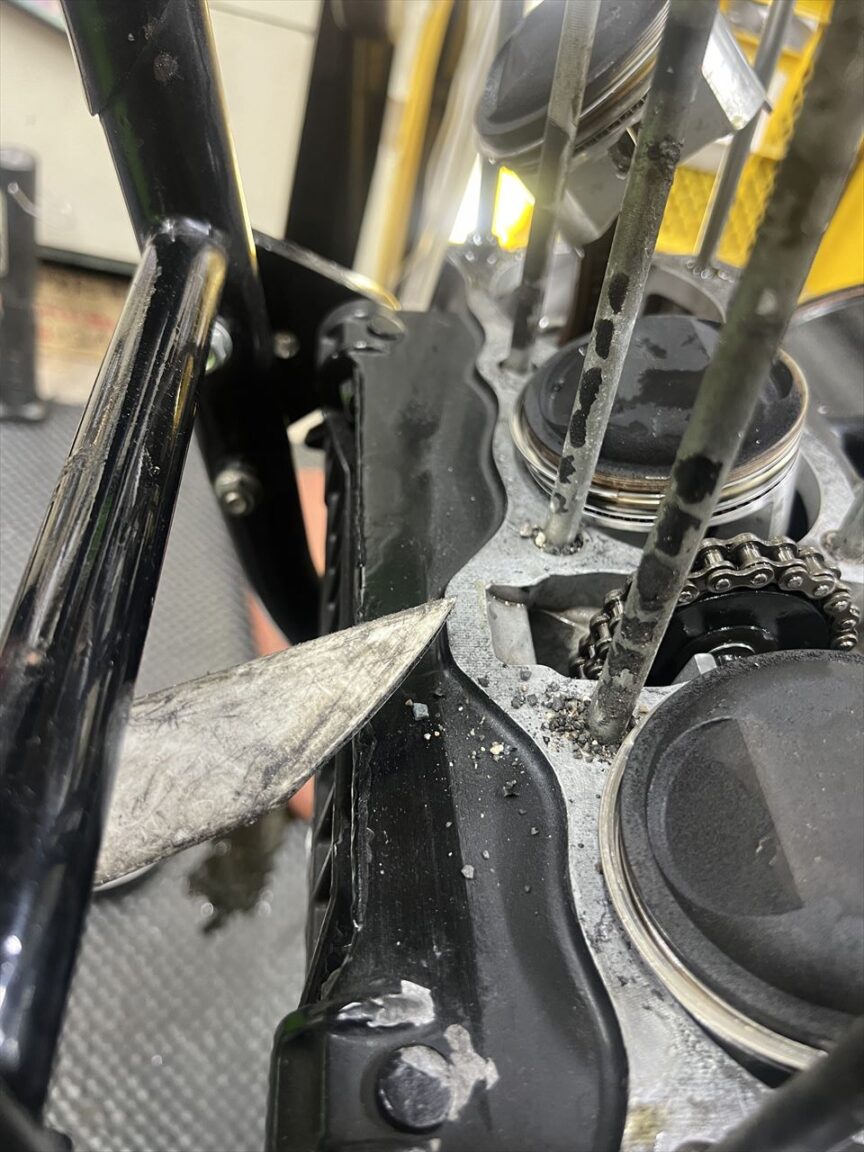

腰下は分解しない予定なので、ケース上面のゴミを掃除機で吸い取ります。



清掃後はこちら。



ケース側も内径拡大ボーリングされているようです。

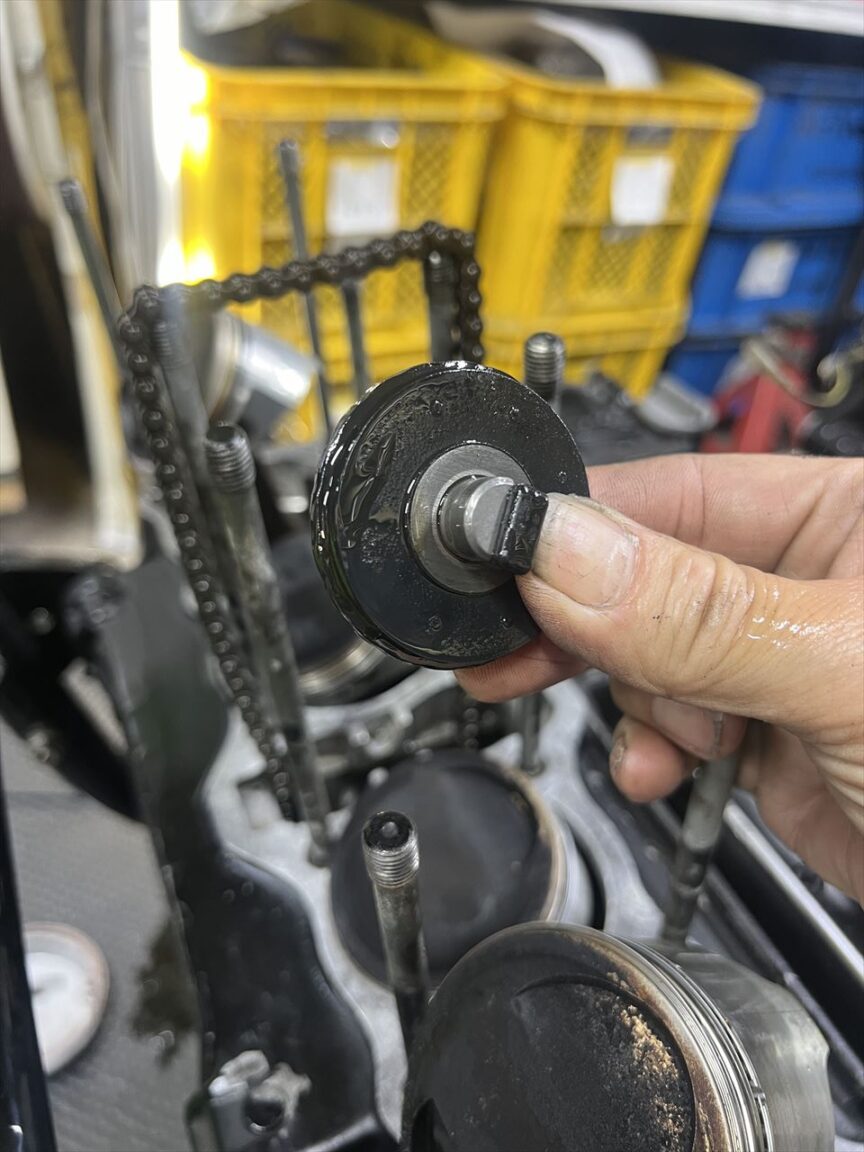

下側のカムチェーンローラーはこんな感じでやや摩耗。



ヘッドを点検します。特に問題無ければ分解無しでいきます。

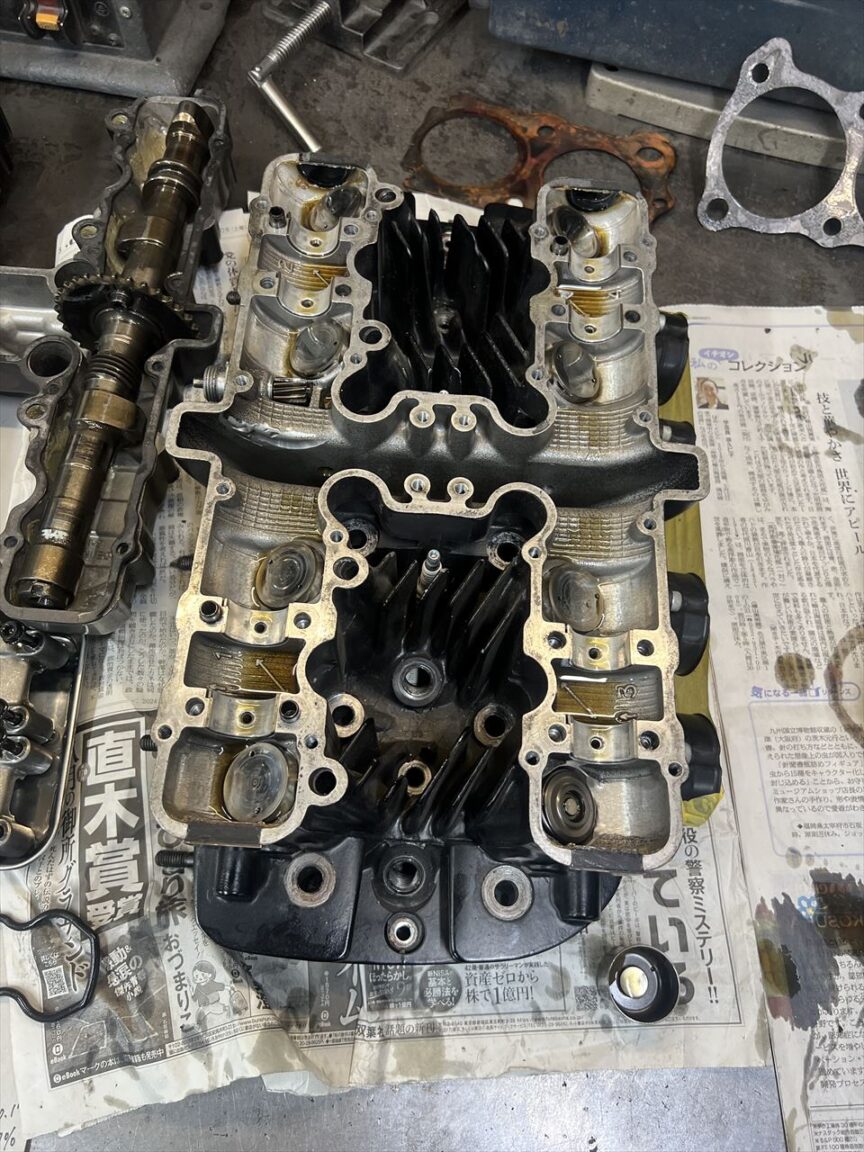

カムチェーントンネルには大きく削れた痕があります。過去にカムスプロケボルトが緩んで付けたキズでしょうか。傷は滑らかに修正されているので、問題無いと判断して組んであったようです。



総合すると、結構いじられたエンジンであり、過去にもっとハイカムの時代があり、カムトラブルののちに修復されて今に至るようです。オイル漏れはタコメーターギヤの部分から流れてきたものかもしれません。Oリング周辺も異常はりませんでした。現状はこのまま復元して問題無いでしょう。
