オイルも漏れているのでジェネレーター周りを分解点検します。

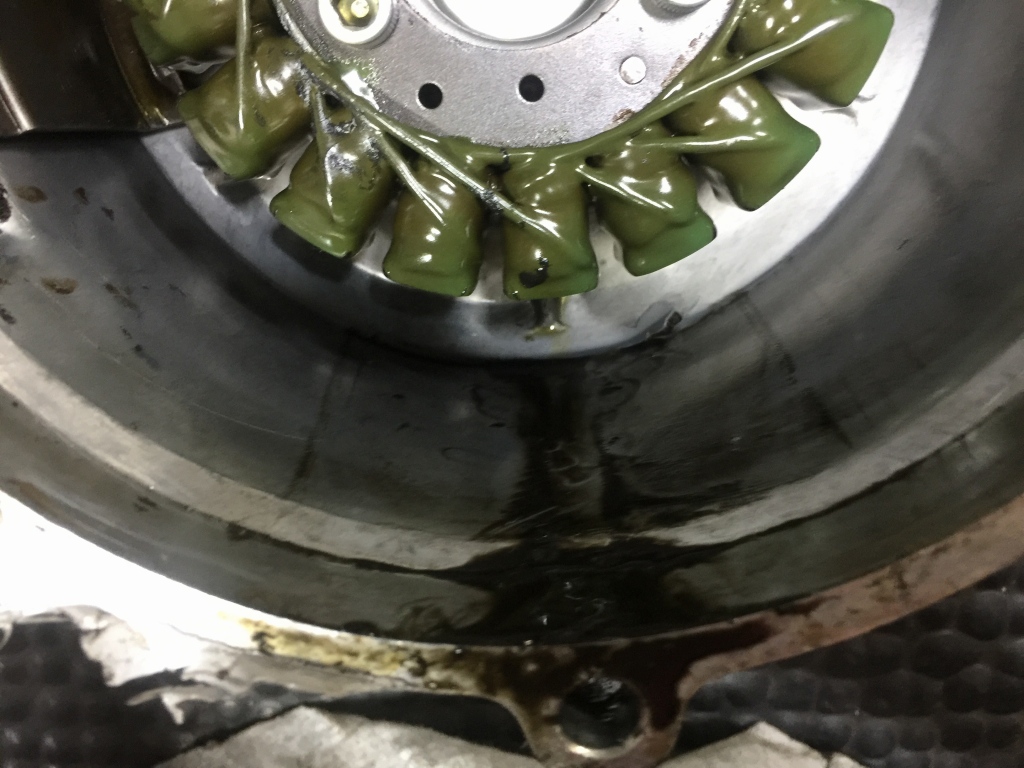

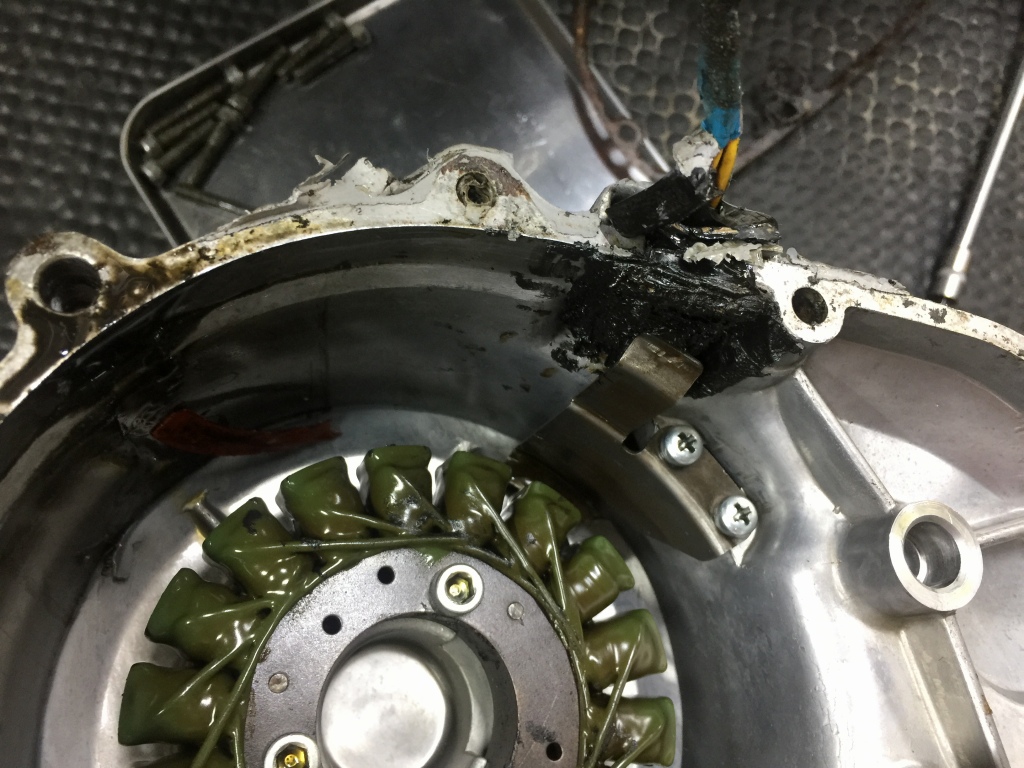

ジェネレーターカバーを外します。ステーターコイルは社外品に交換されているようです。

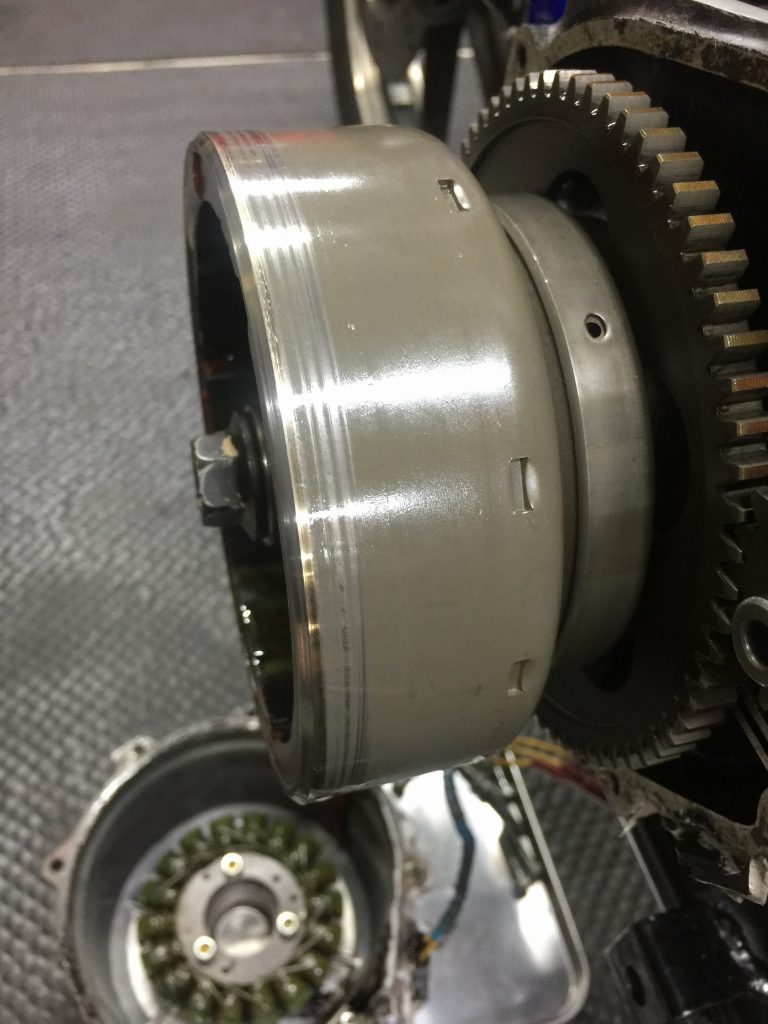

ローター外周には擦り傷があります。ハーネスカバーと接触しているのでしょうか。
ハーネスカバーには接触痕があります。交換の際、少し出っ張っていたようです。
カバーの一番下側にはめくれている部分があります。
外側に路面と接触した痕があるので、その際の熱で変形したのでしょうか。

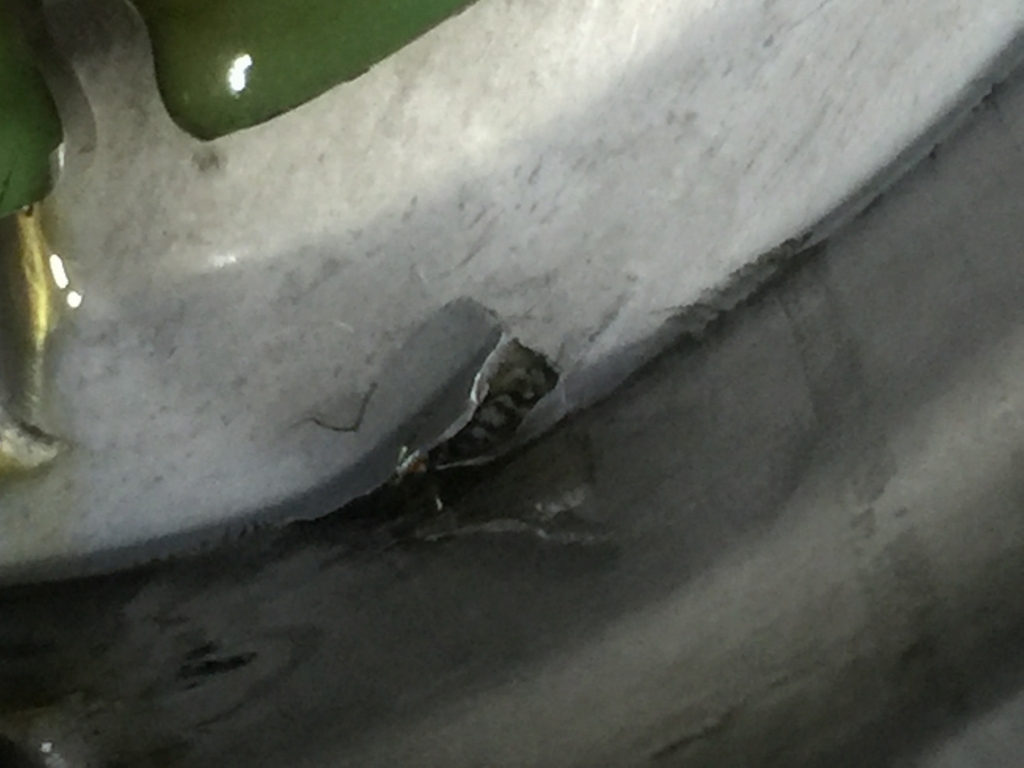

めくれを取ってみると、かなり穴が開いた感じになっています。
クラックがあるようなのでカバーは交換します。
スターターギヤはフリクションが無くなっています。ダンパーがヘタっているようです。

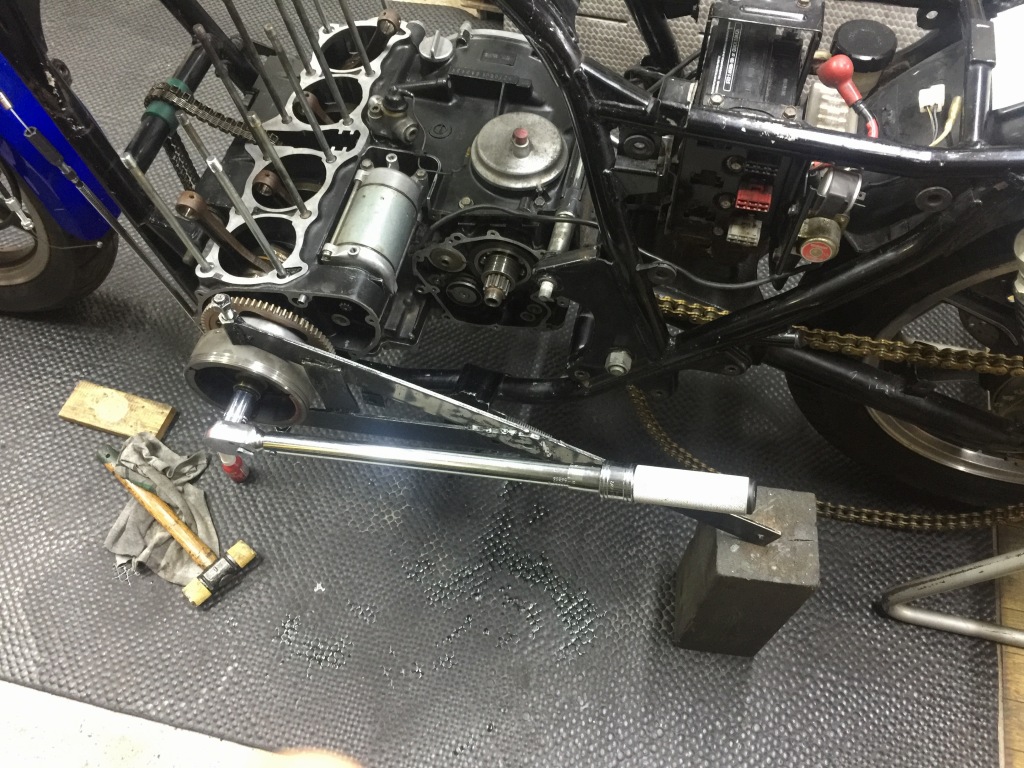

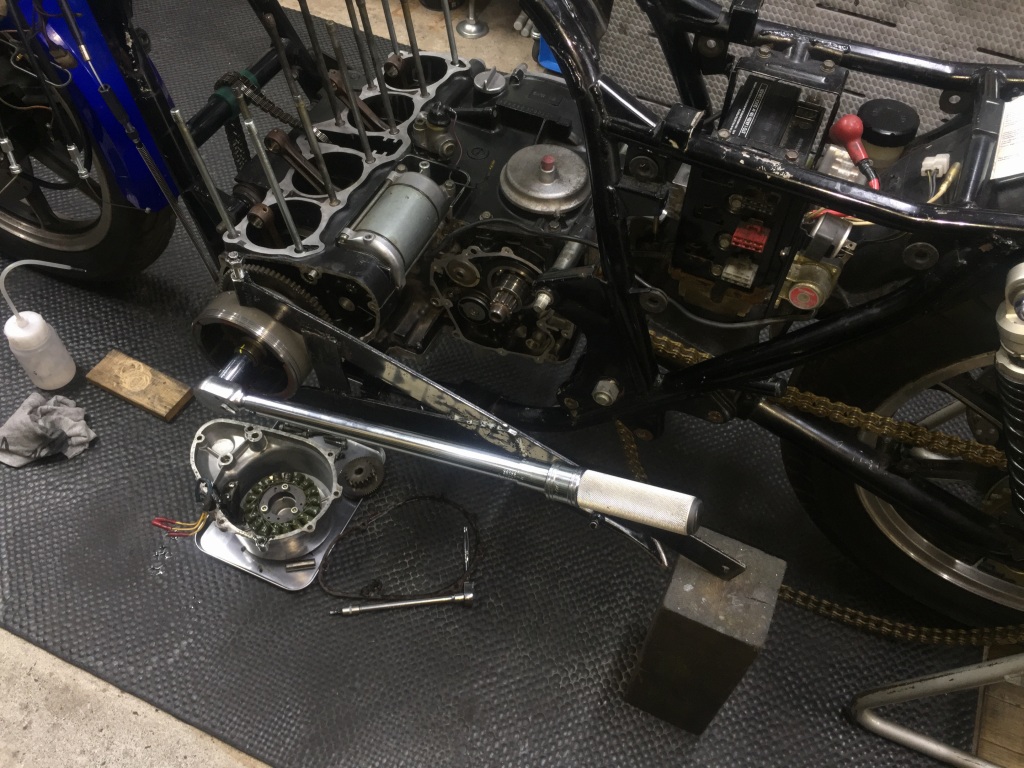

ジェネレーターローターの締め付けトルクを確認します。こちらは問題有りません。

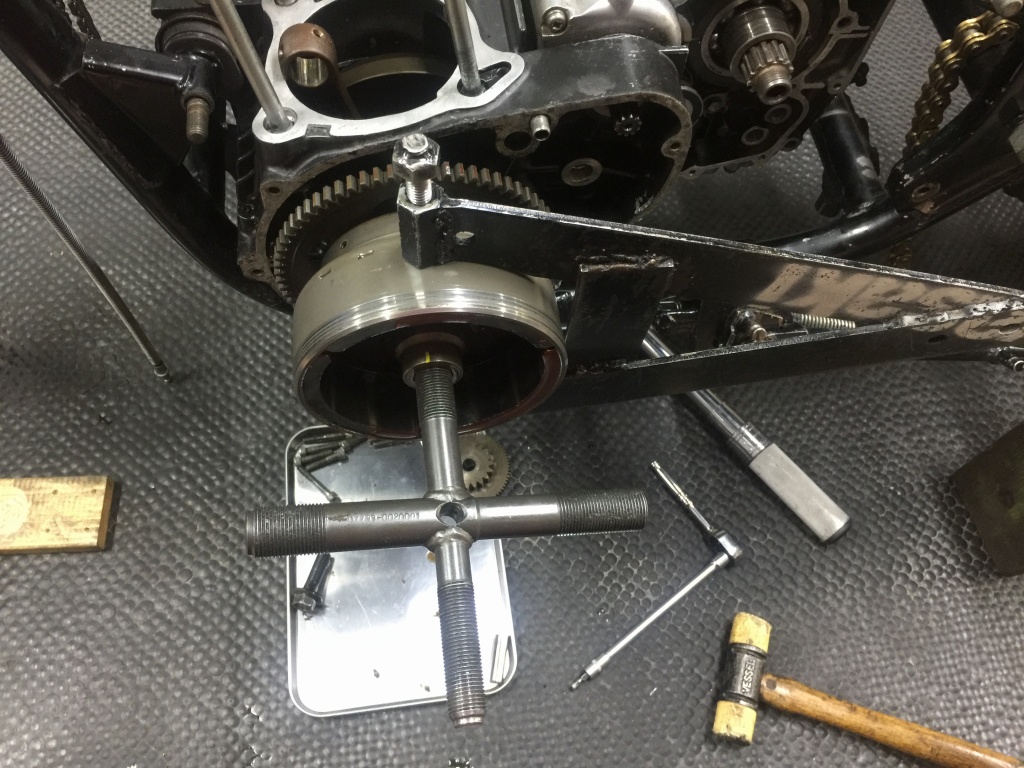

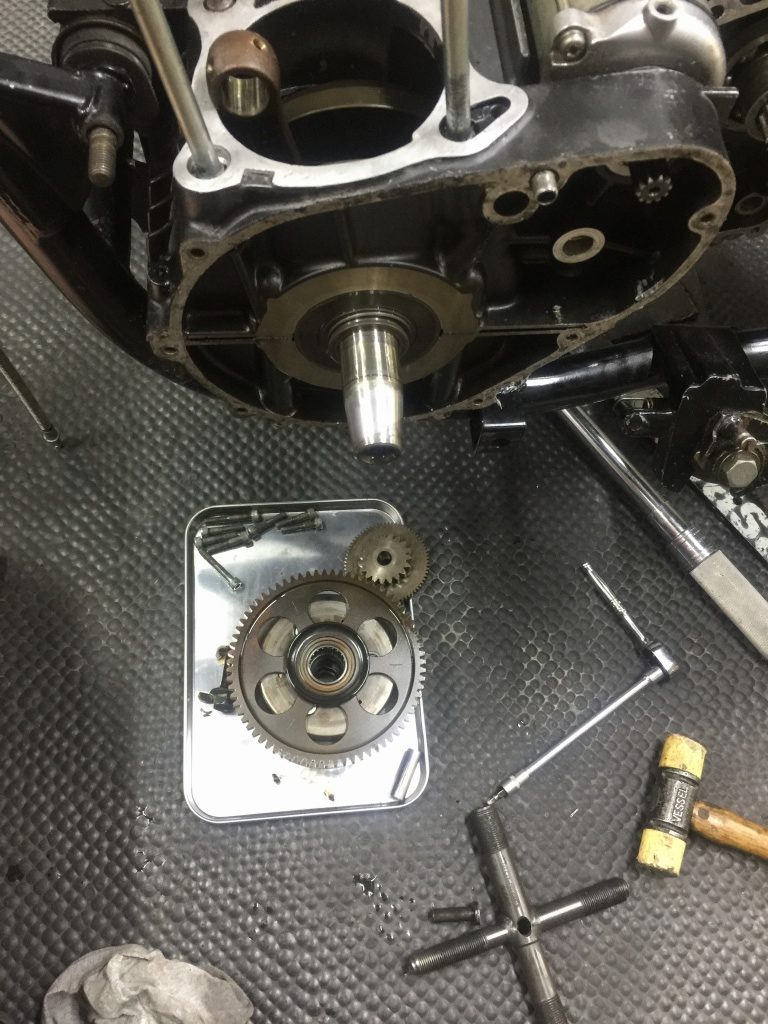

ジェネレーターローターを外します。
クランクのテーパーは綺麗です。
グッドコンディション！
ローター側のテーパーもグッドです。

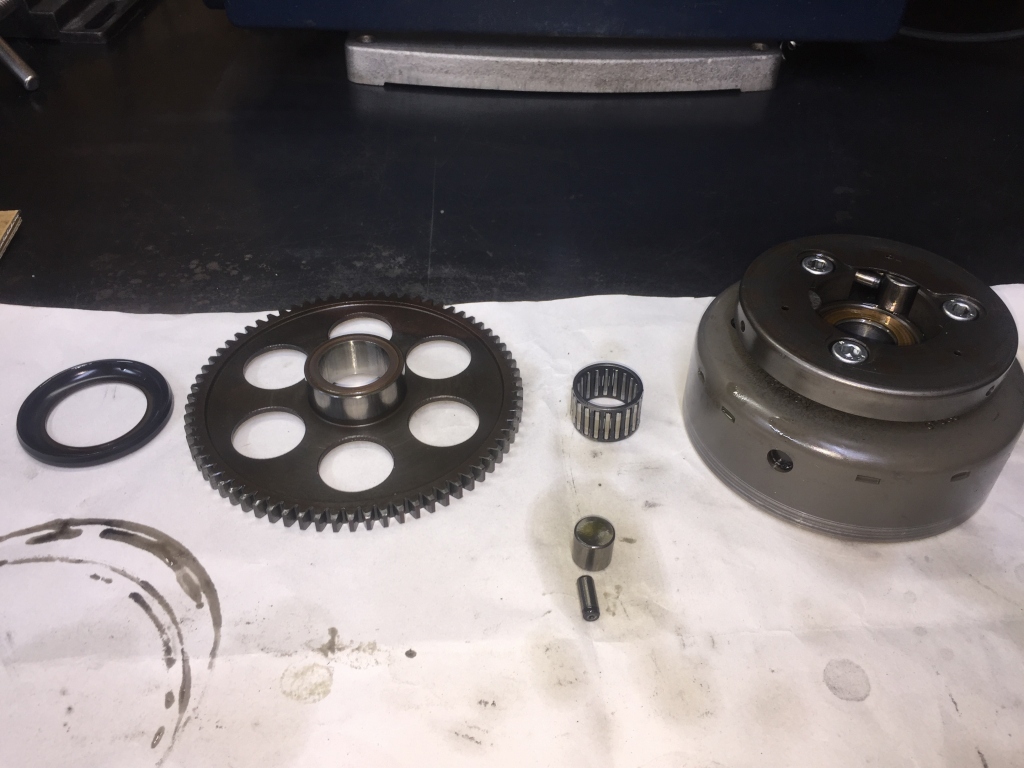

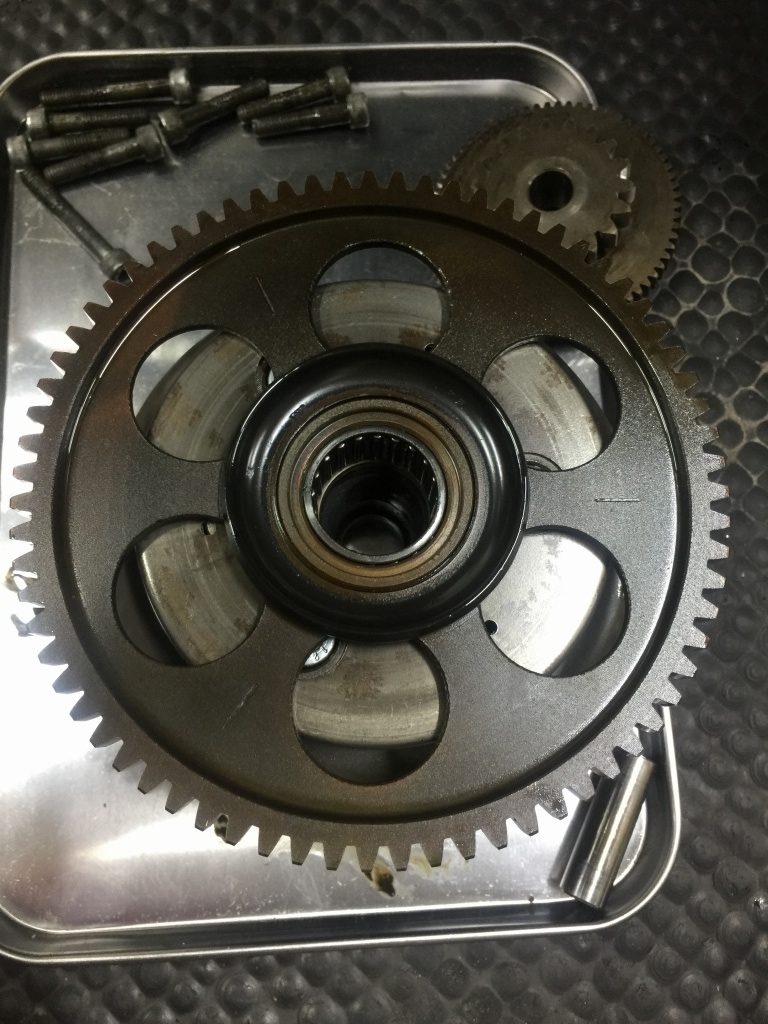

スタータークラッチは圧痕がだいぶ進行しています。

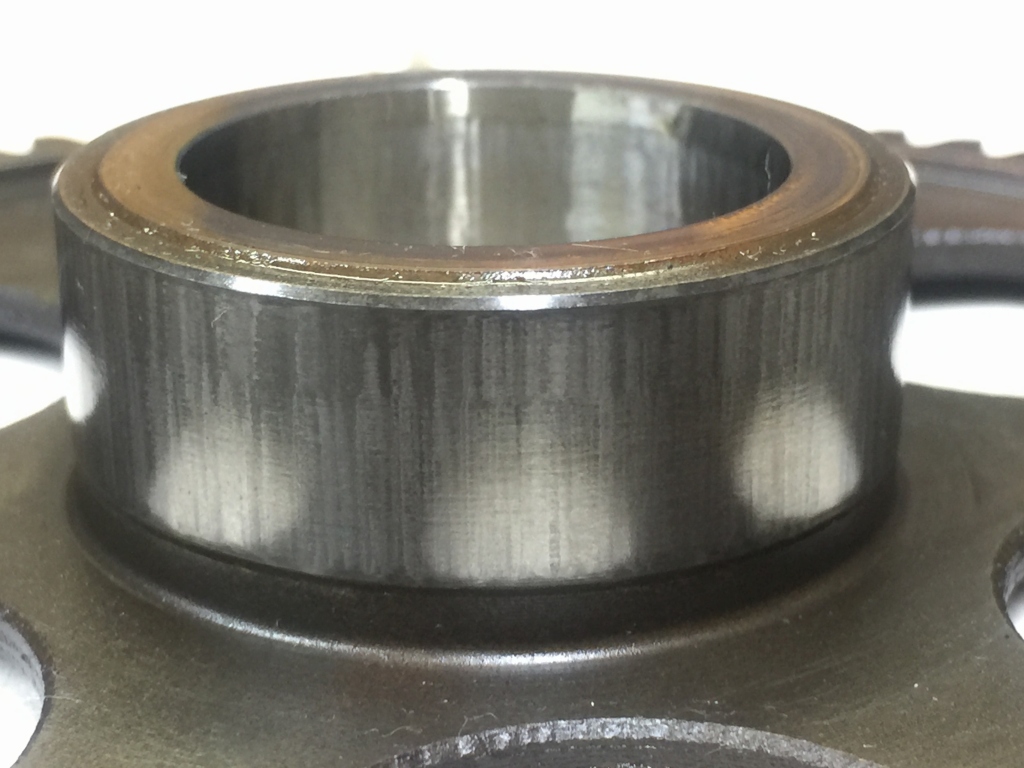

ギヤの円筒部は、指で触ると凸凹がかなりわかります。
今後の不具合予防のため、スタータークラッチ一式で新品交換しておきます。

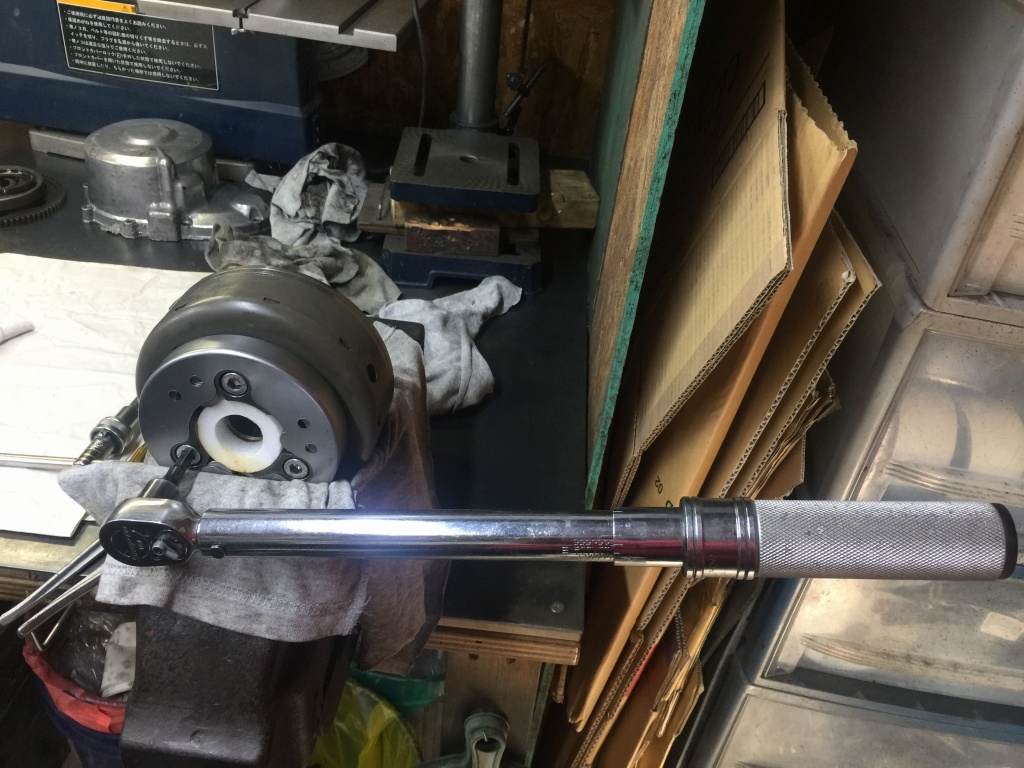

締め付けトルクも確認します。こちらも大丈夫。過去の整備具合は良好です。

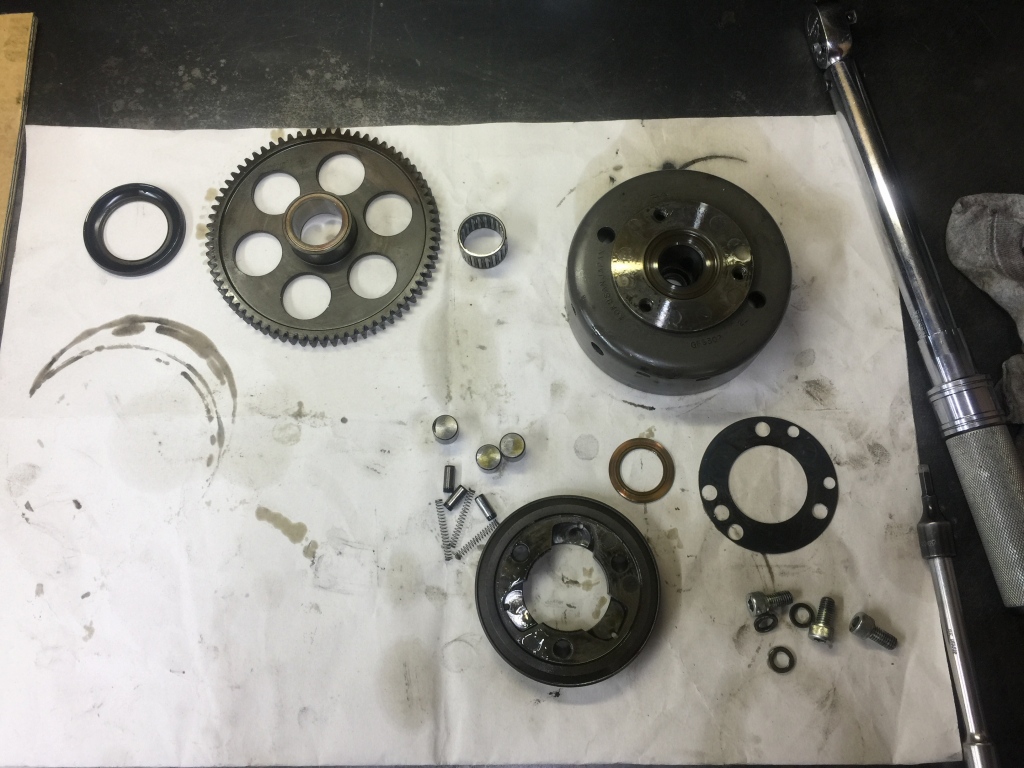

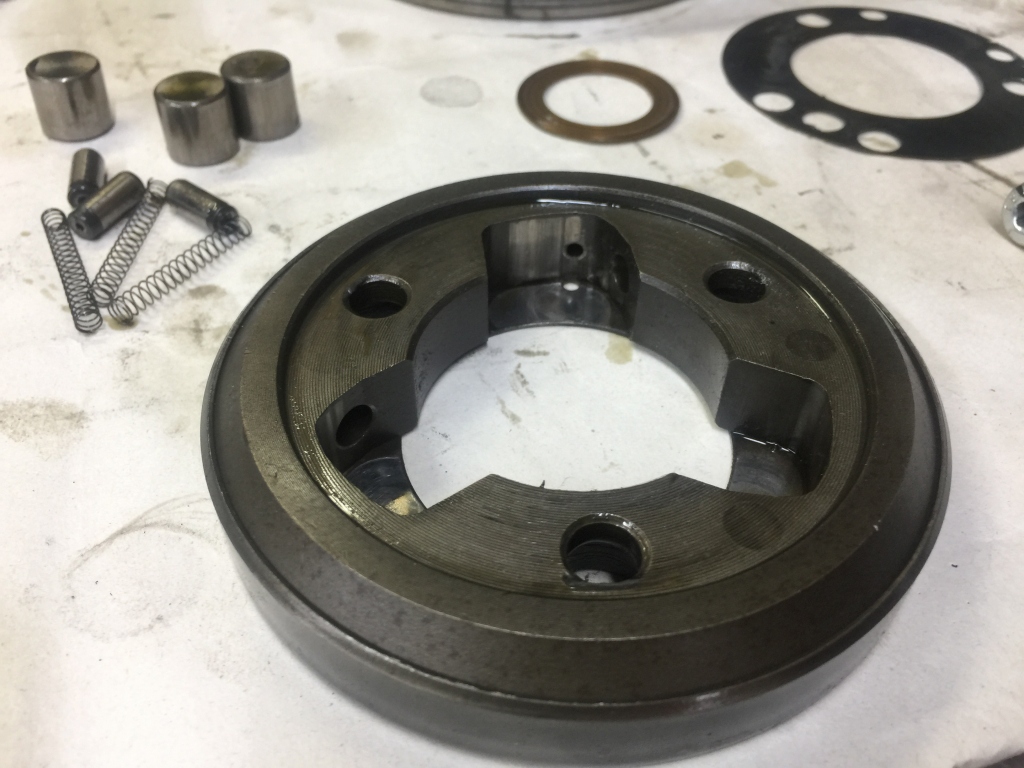

ワンウェイクラッチ交換のため分解します。

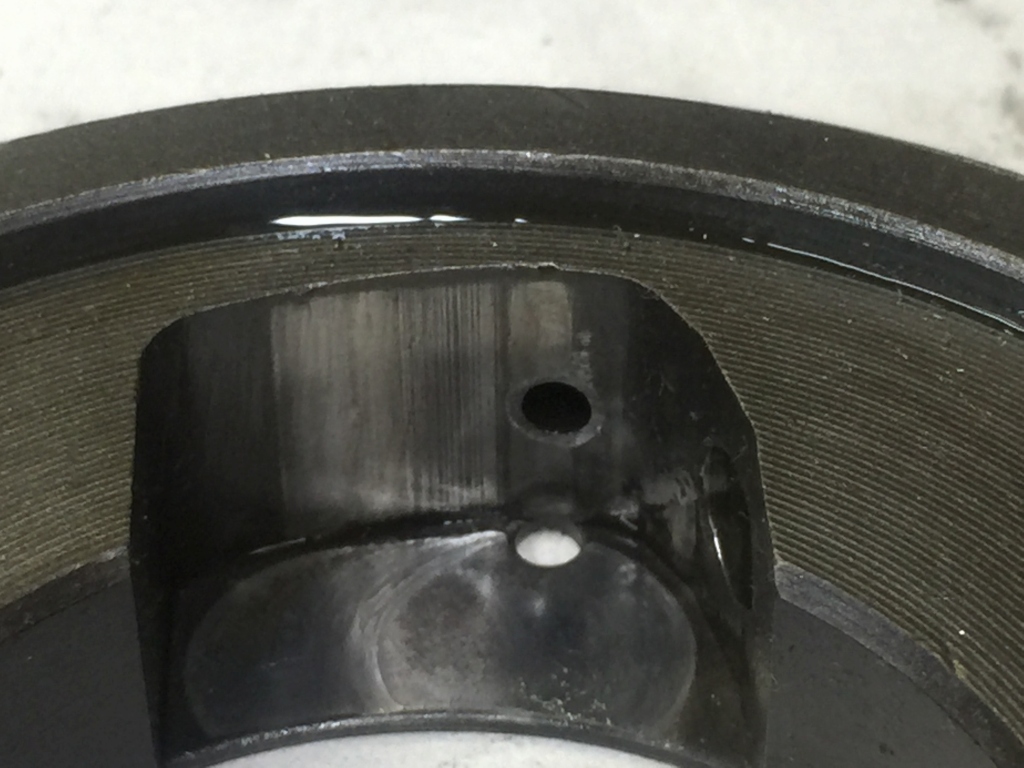

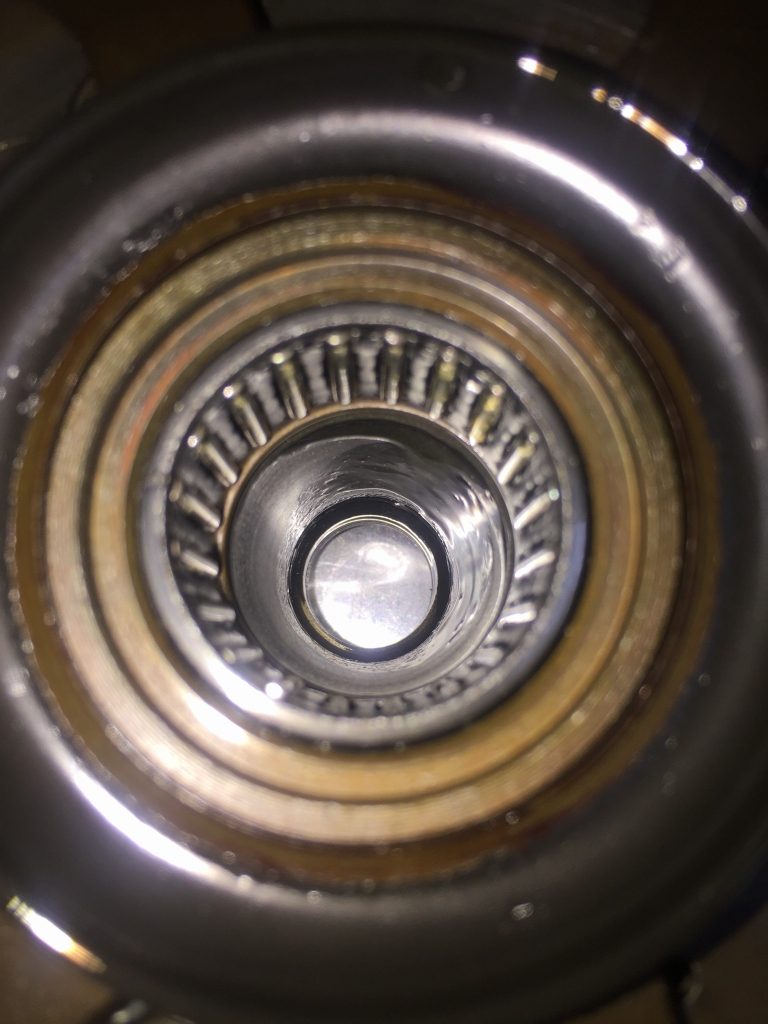

こちらも圧痕が多数あります。

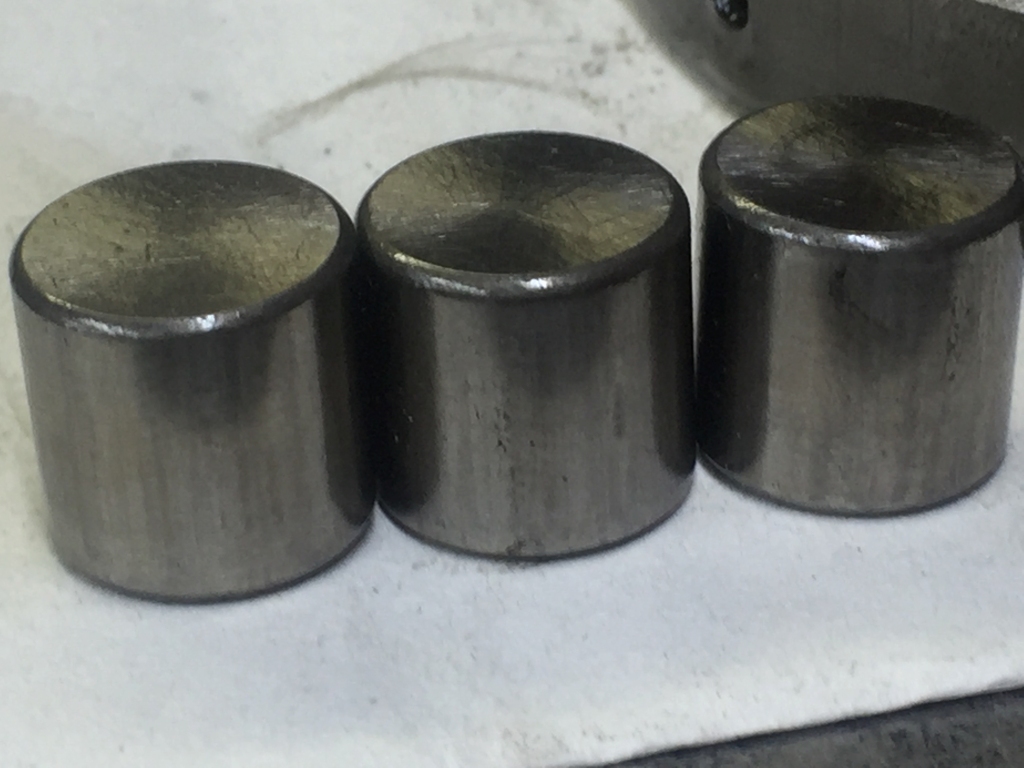

ローラーにも圧痕が。

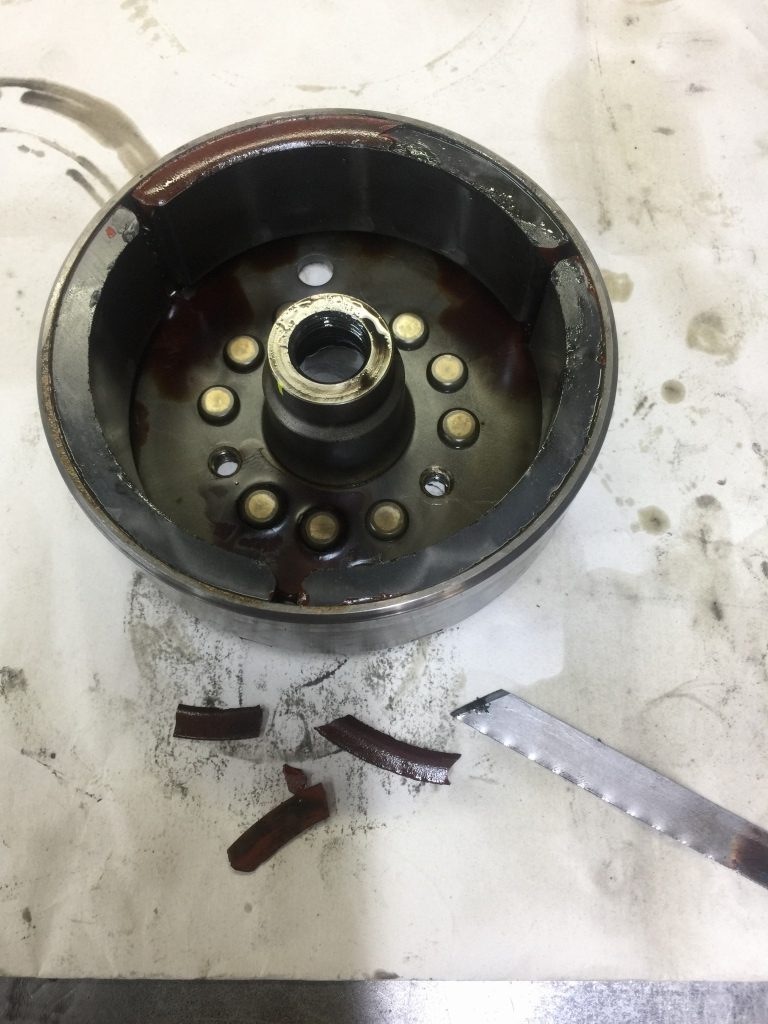

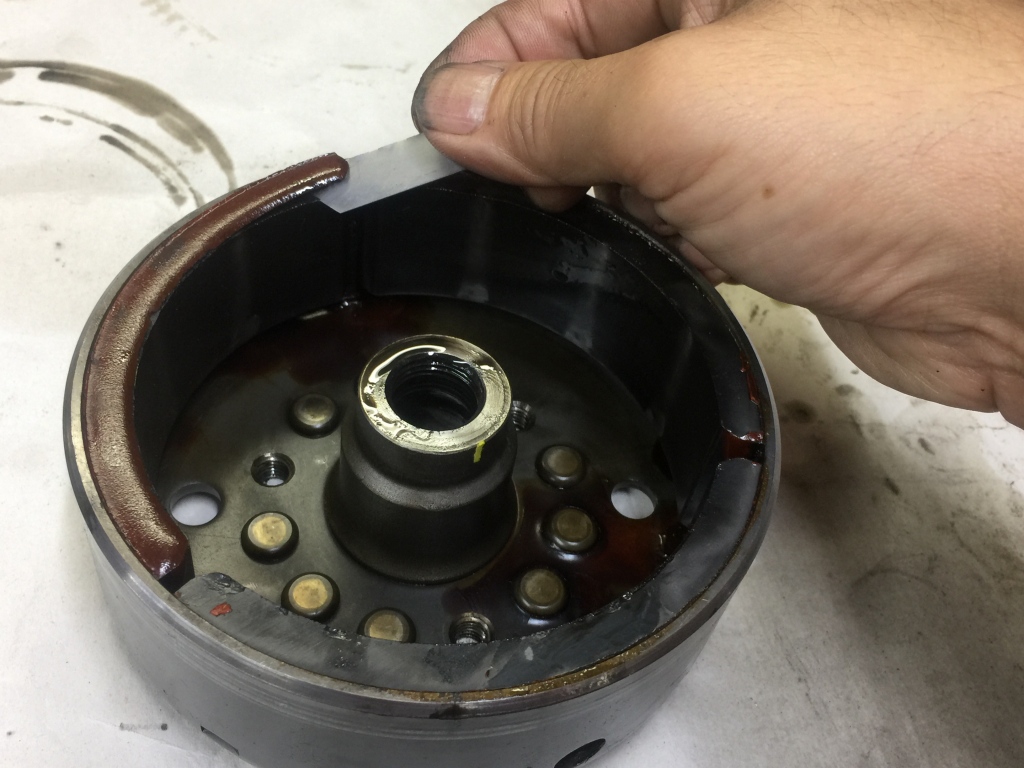

ローターマグネットに付いている接着剤で、脱落するので剥がれそうなものは剥がしておきます。

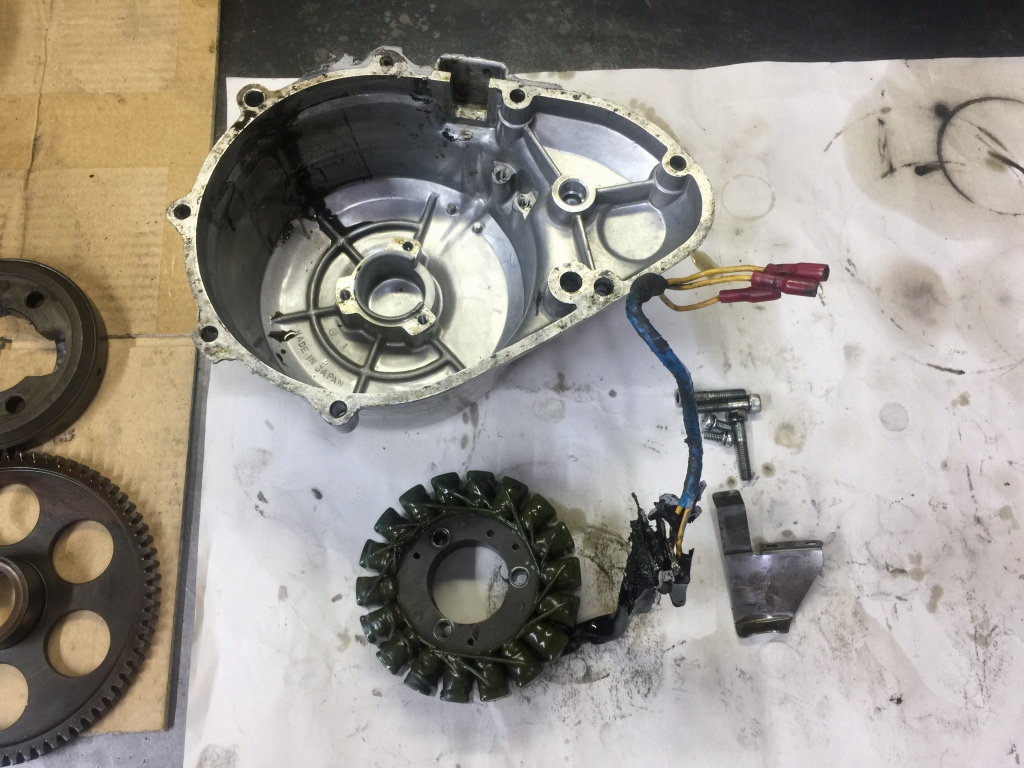

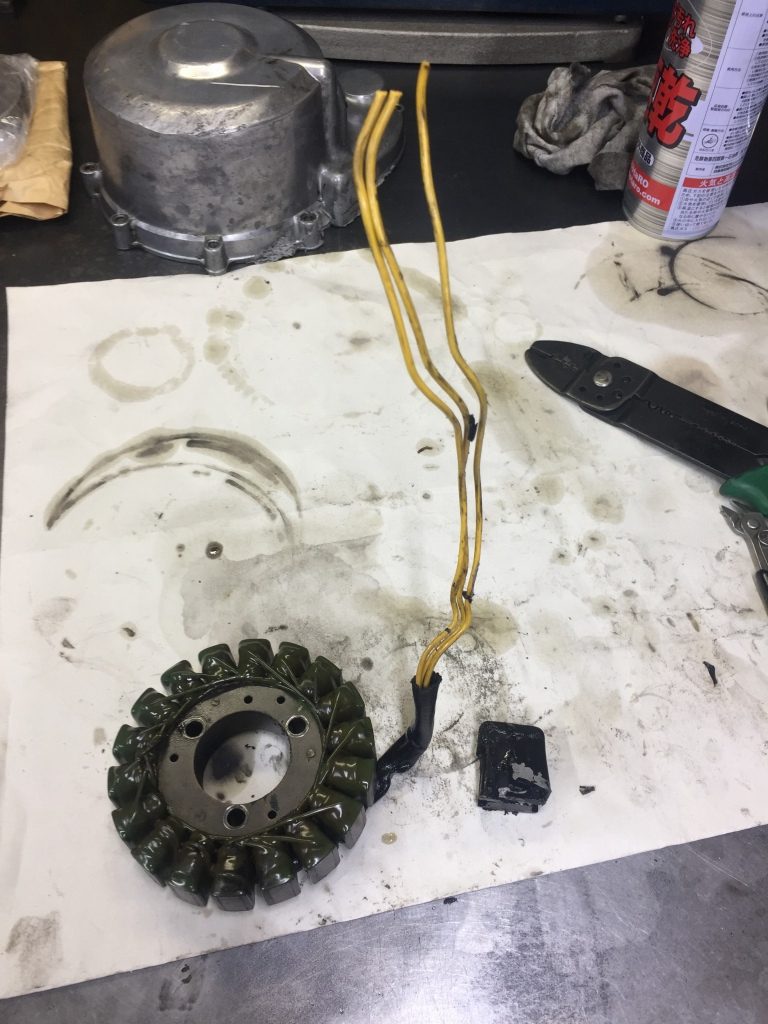

ステーターコイルをカバーから外します。

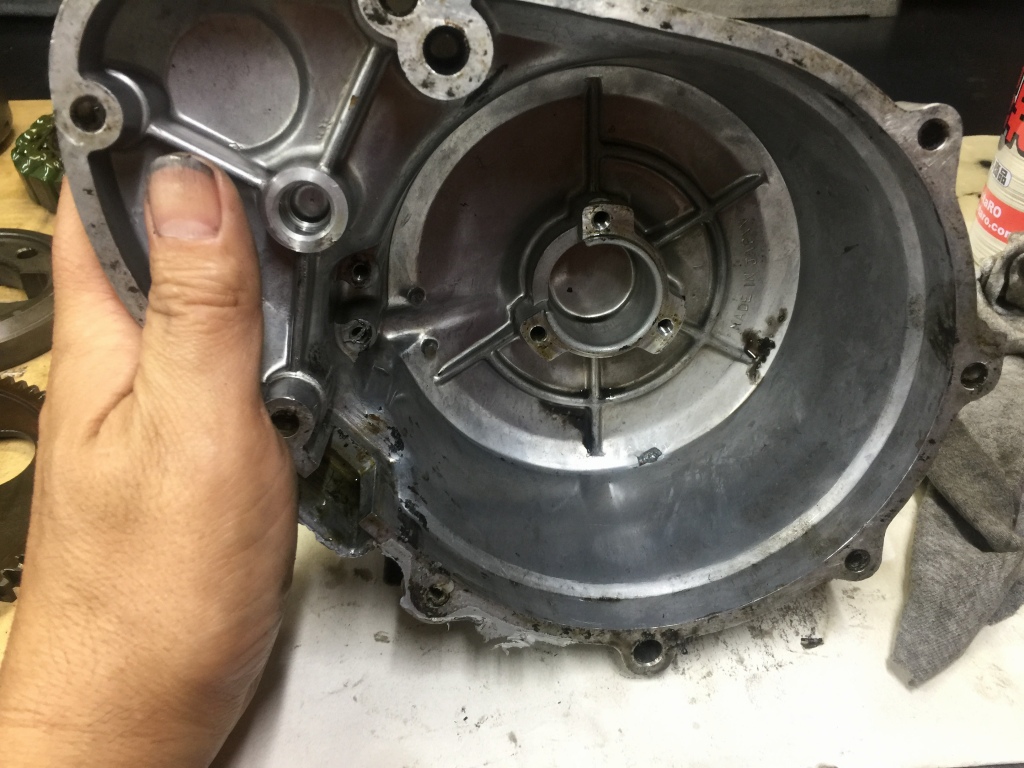

先ほどのカバーの穴はこの位置です。

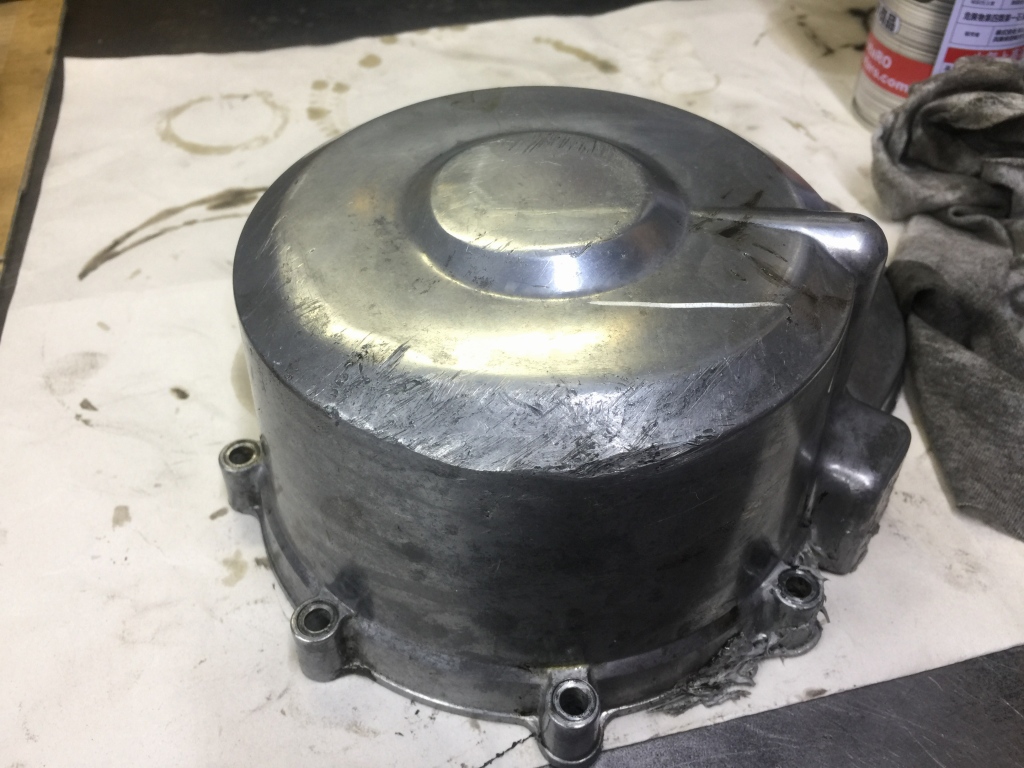

その表側には転倒キズがかなりあります。

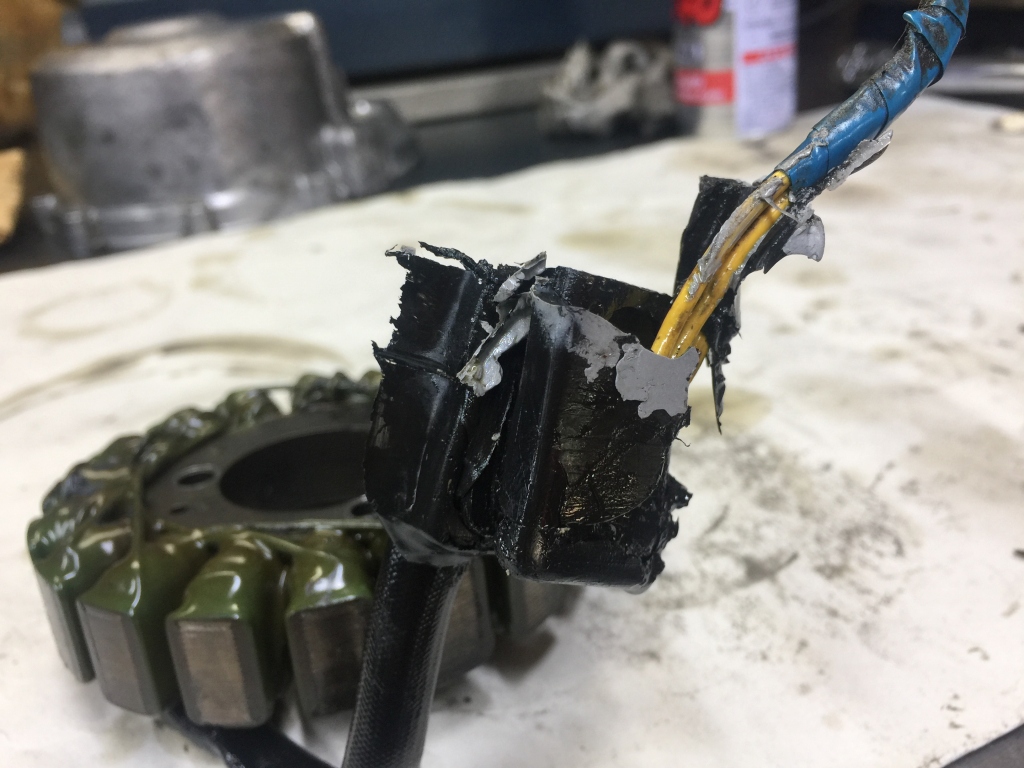

グロメットからのオイル漏れが酷かったので、グロメットを交換します。
コイルとハーネスは状態がいいので、グロメットのみの交換です。

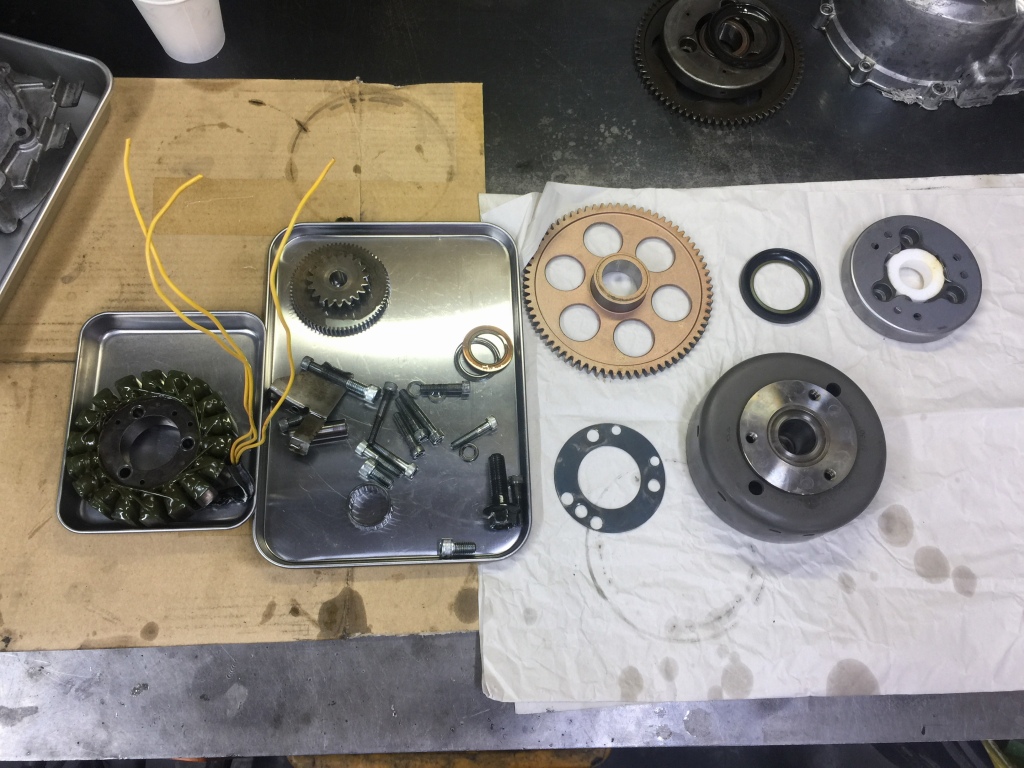

カバーは発注を掛け、在庫していたスタータークラッチ関係を先に組み込みます。

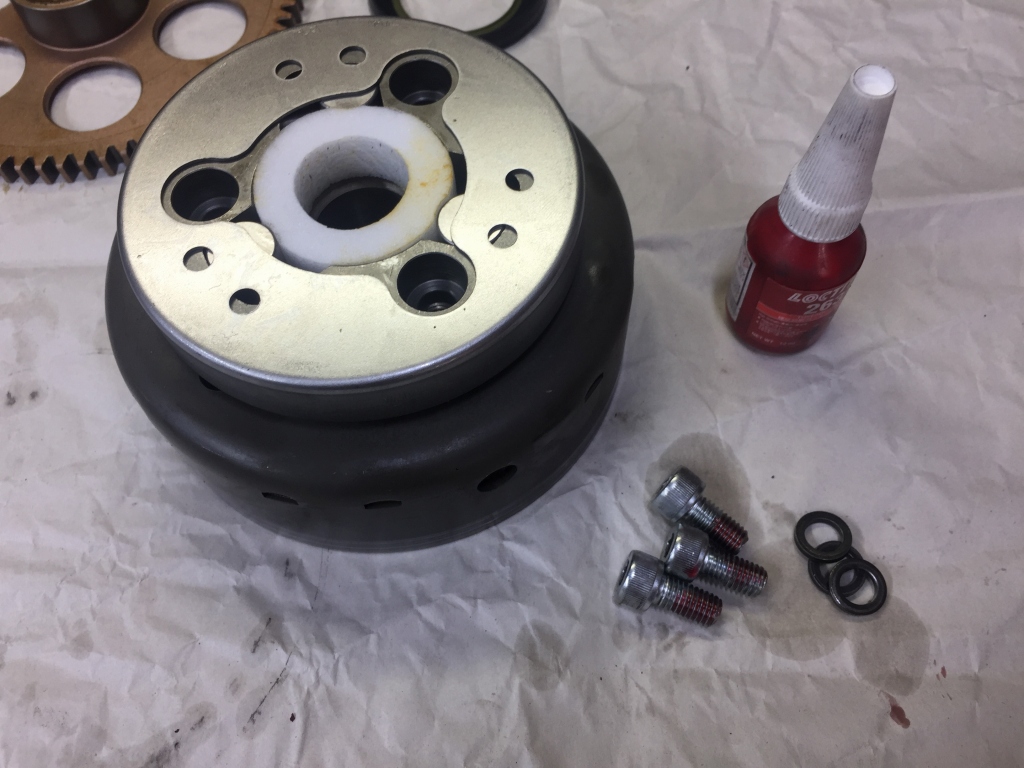

ワンウェイクラッチの取り付けボルトは、念のためネジロックを塗布します。
締め付けは規定トルクでしっかりと。

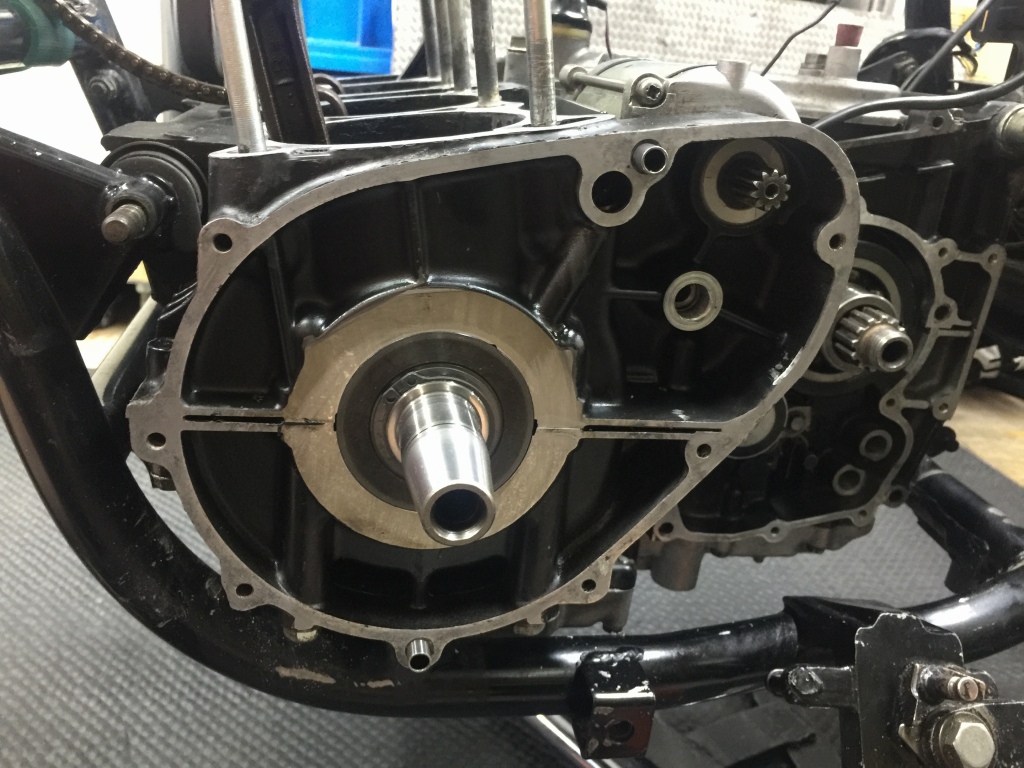

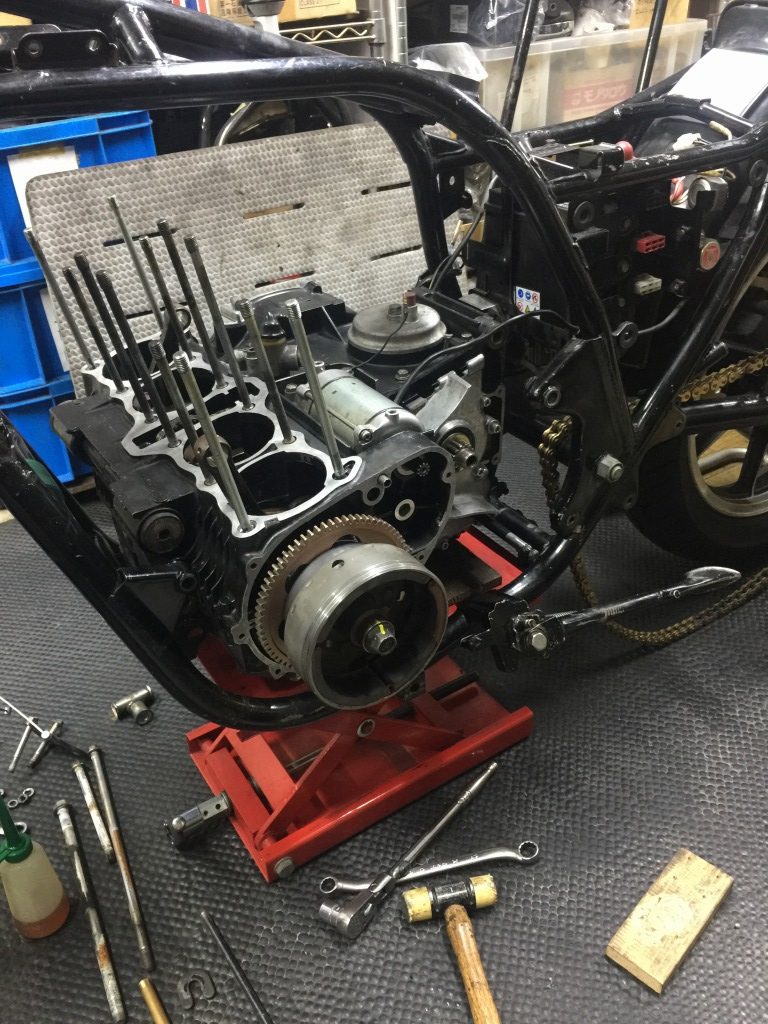

クランクケース側も仕上げます。

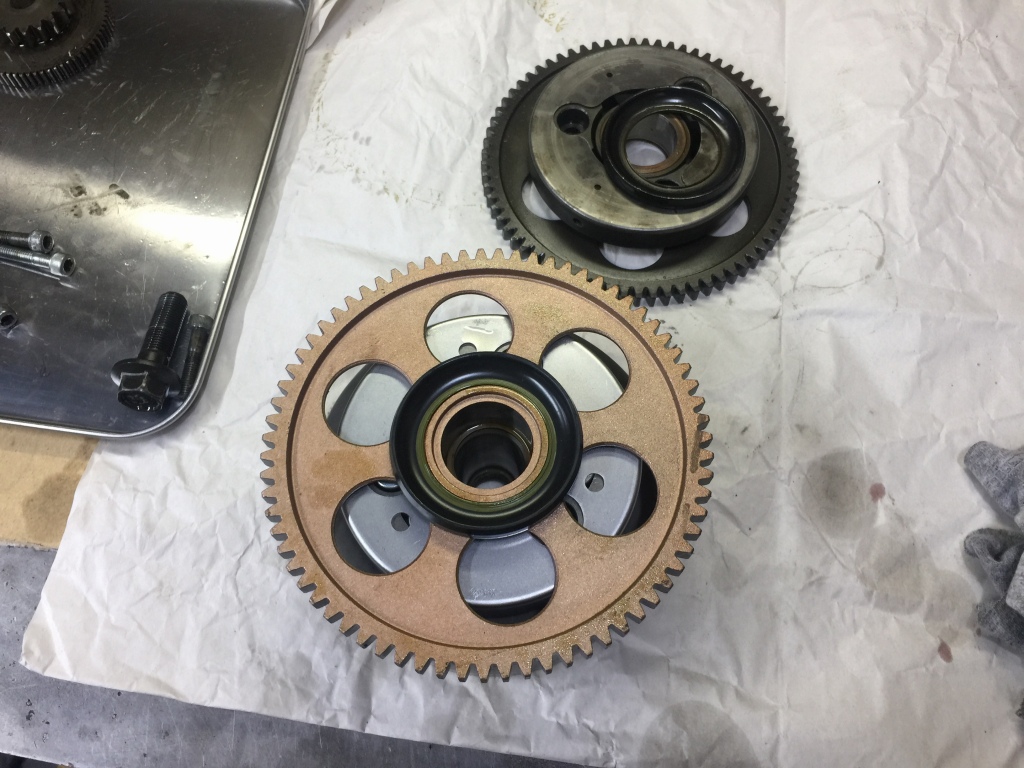

ギヤとダンパーも新品です。

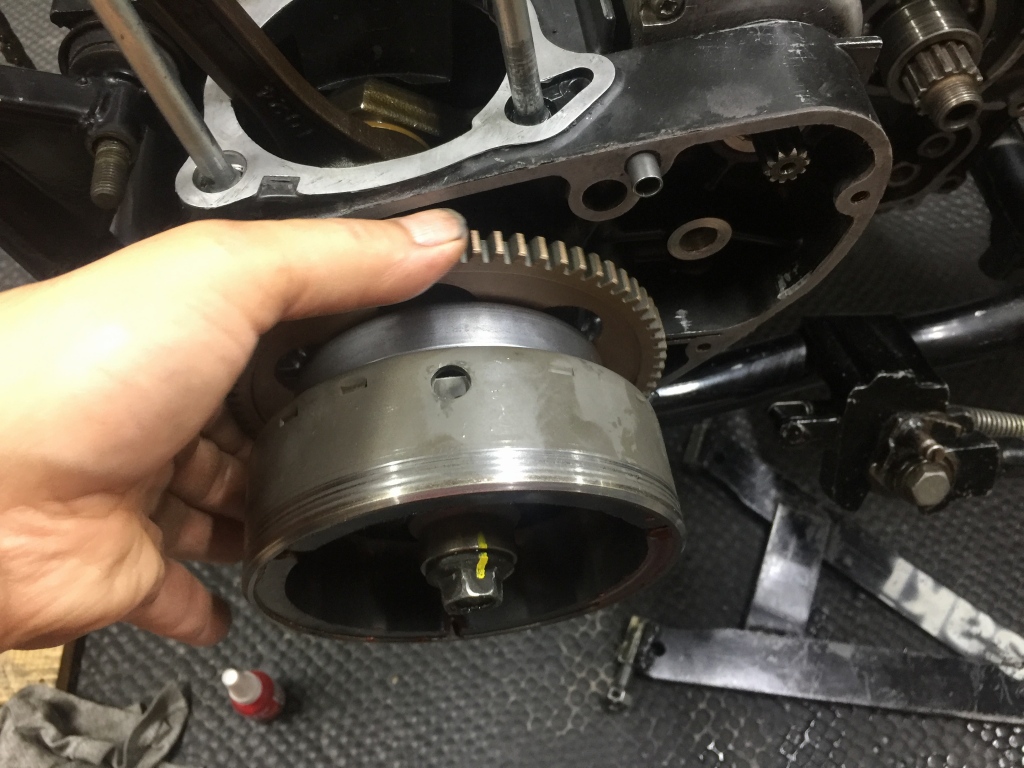

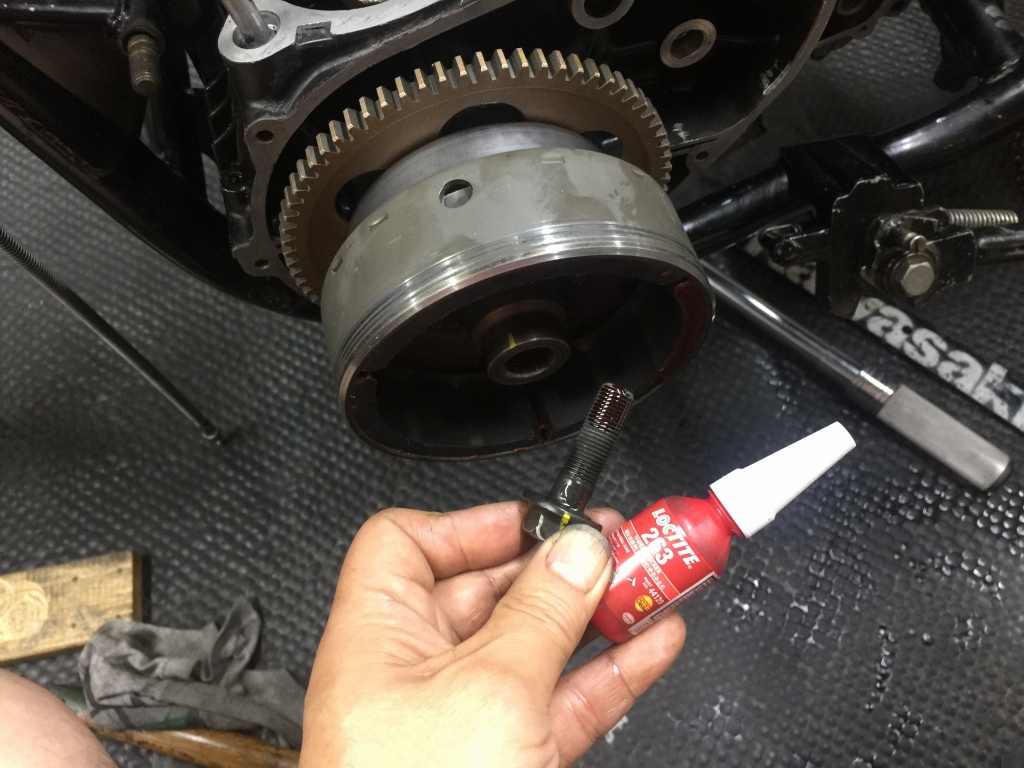

ローターボルトにもネジロックを塗布します。

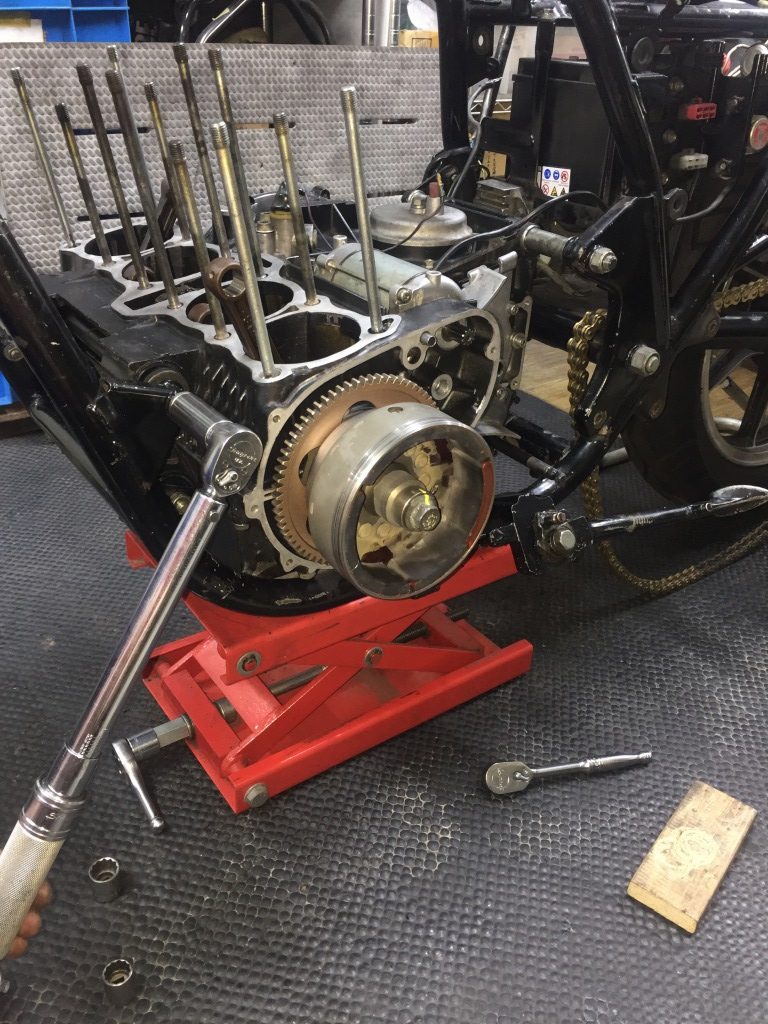

こちらも規定トルクでしっかり締め付けます。
スターターギヤのフリクションも適正になりました。

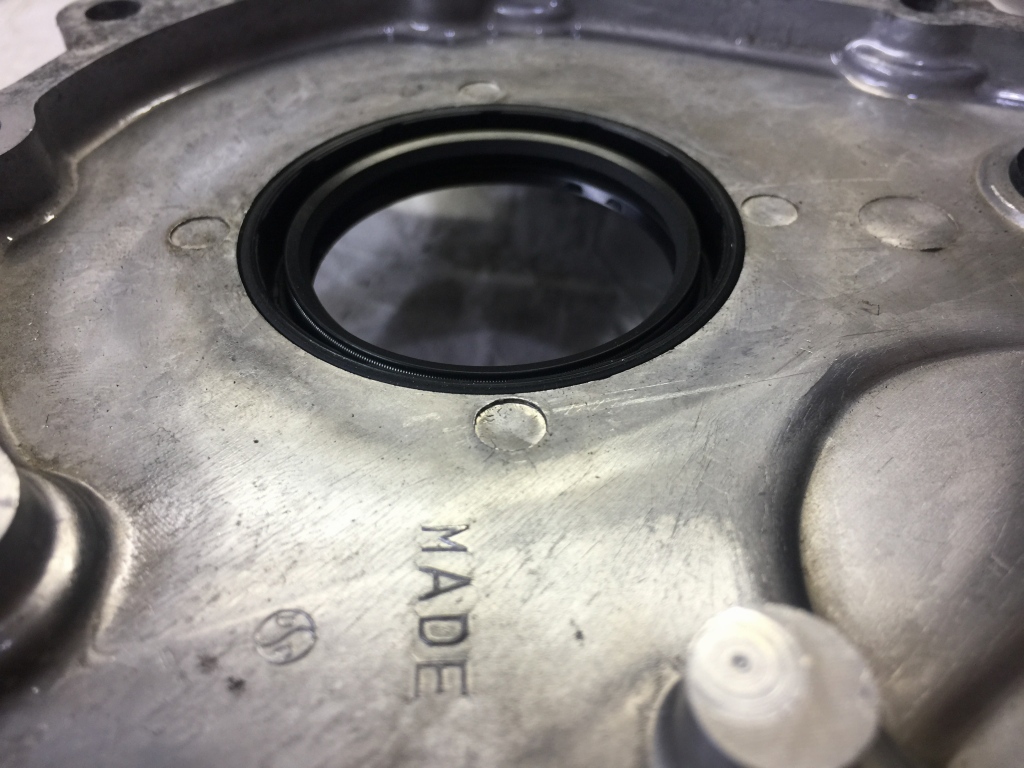

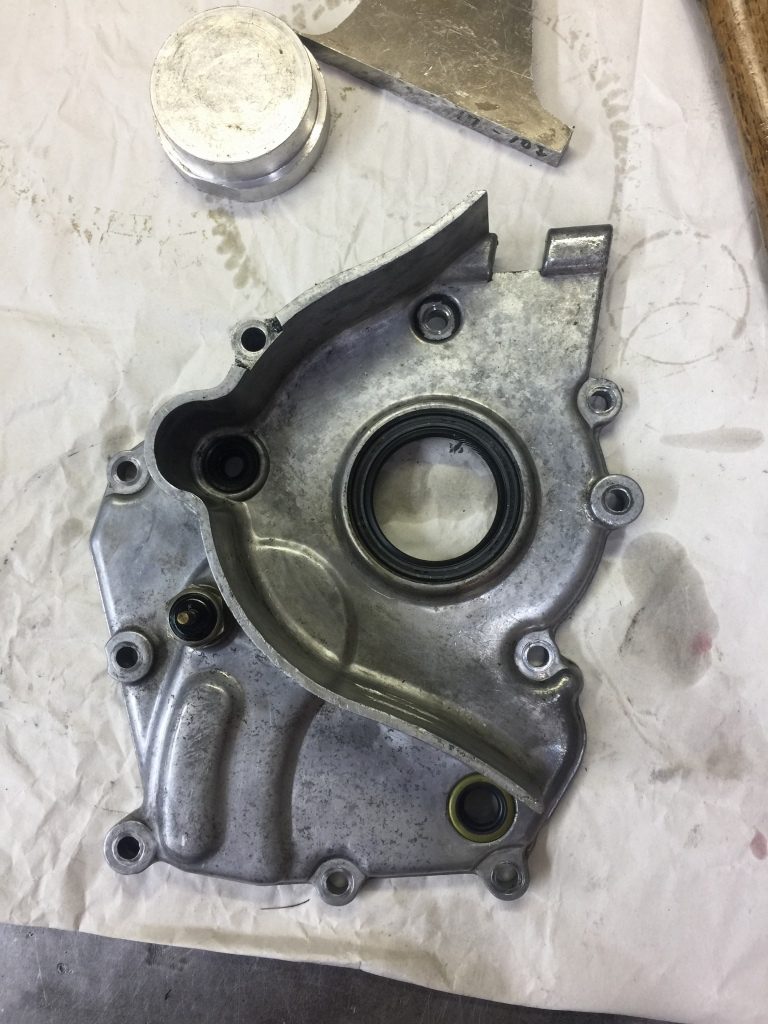

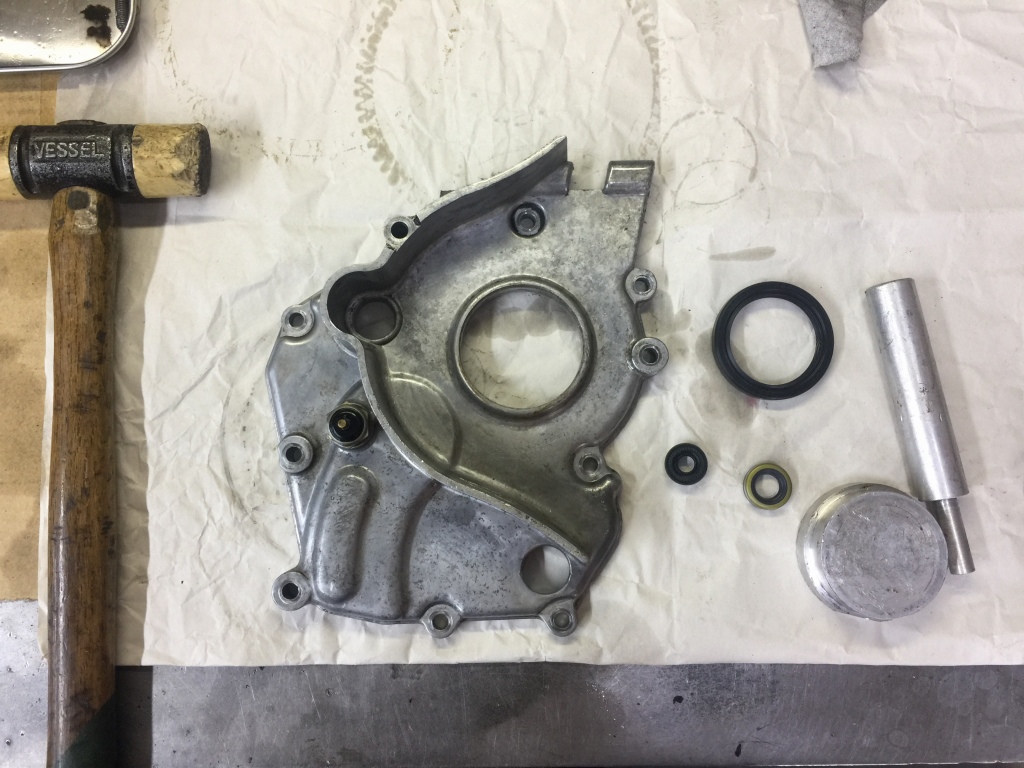

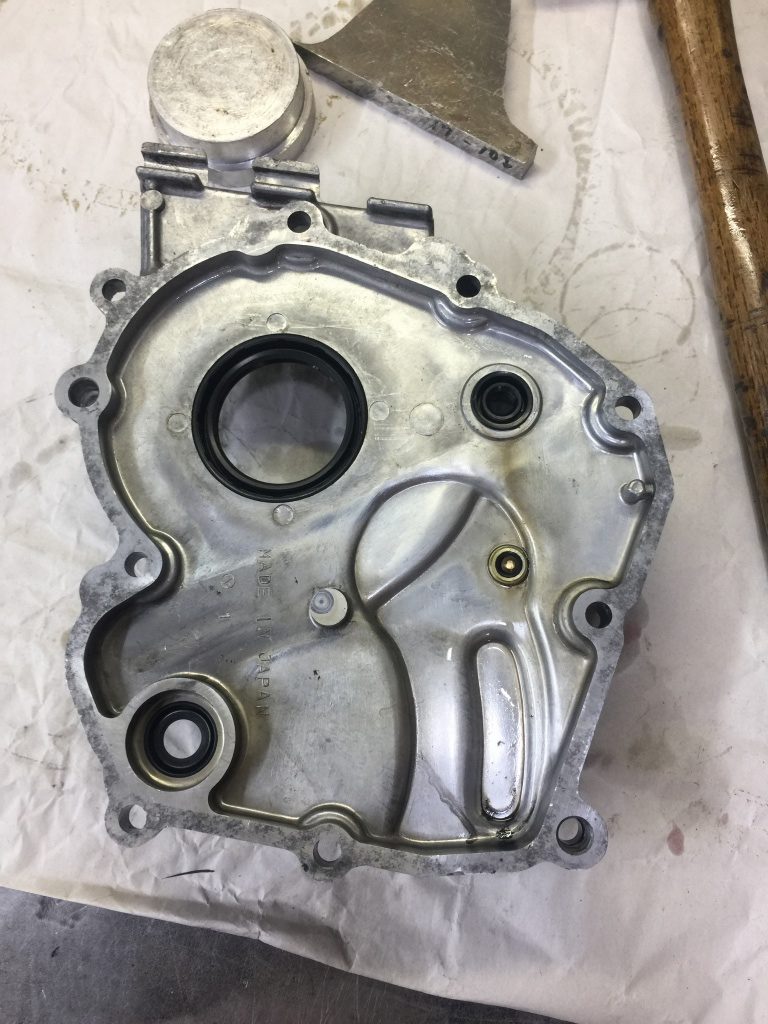

ミッションカバーにオイルシールを組み付けます。
各オイルシールの圧入高さはこのくらいです。

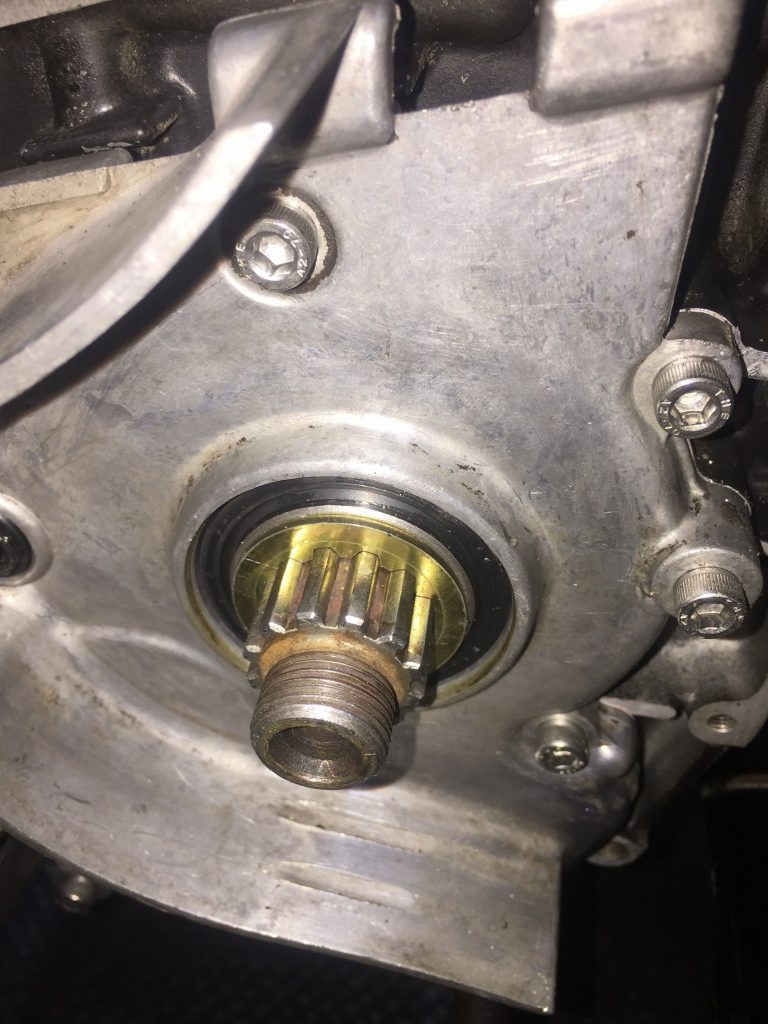

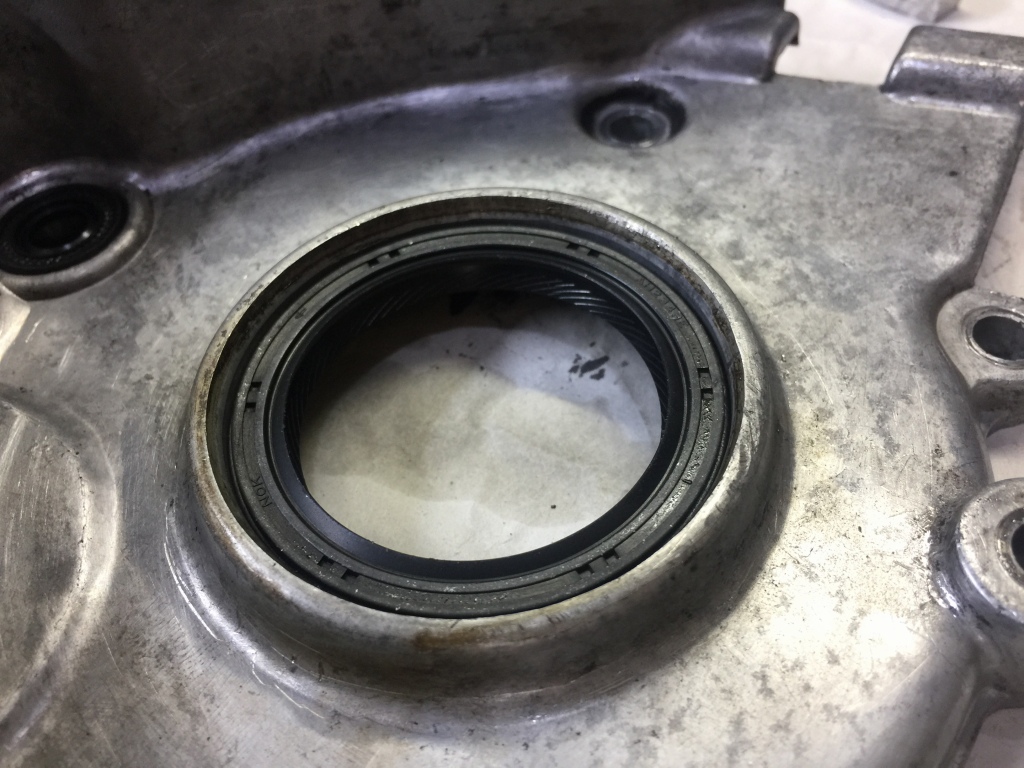

アウトプットシャフトのオイルシールは、必ず裏側を面一にします。
表側はやや沈んだ状態が正規の位置です。
裏側はこんな感じ。
ミッションカバーを取り付けます。

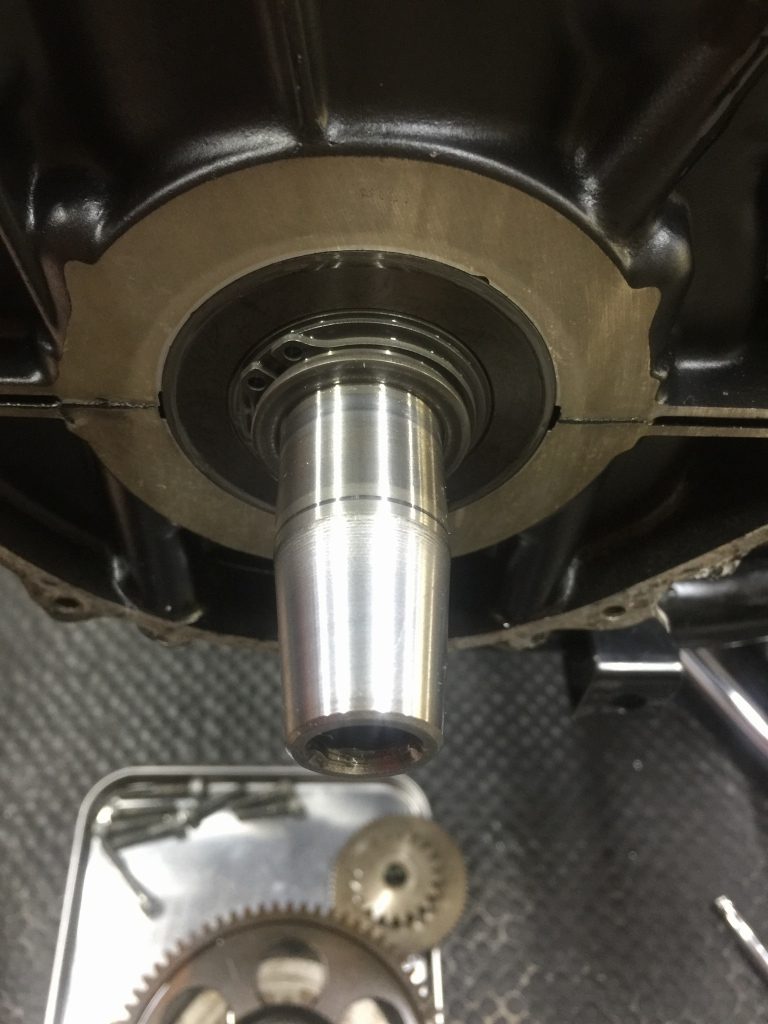

アウトプットシャフトのカラーがオイルシールより飛び出すのがわかります。

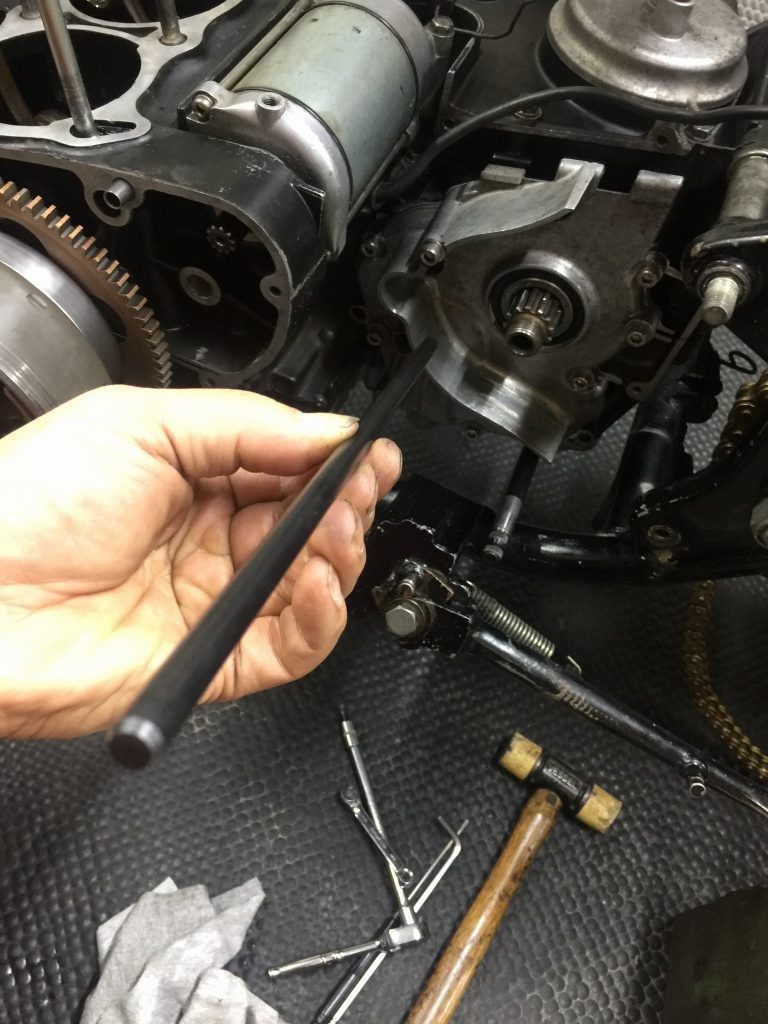

クラッチプッシュロッドは摩耗していたので交換します。
使用するのは後期型のオールスチール製のシャフトです。
続いて本題のエンジンマウント交換です。

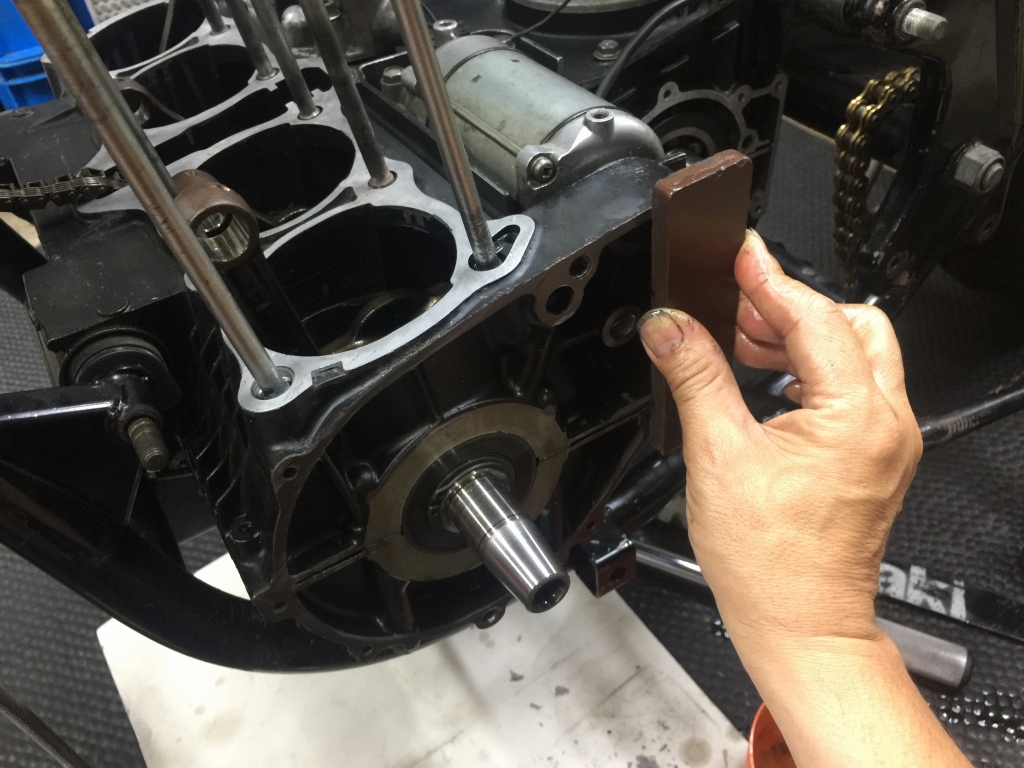

先ずはエンジンマウントボルトを外してエンジンを5センチぐらい持ち上げます。
持ち上げるとこんな感じです。

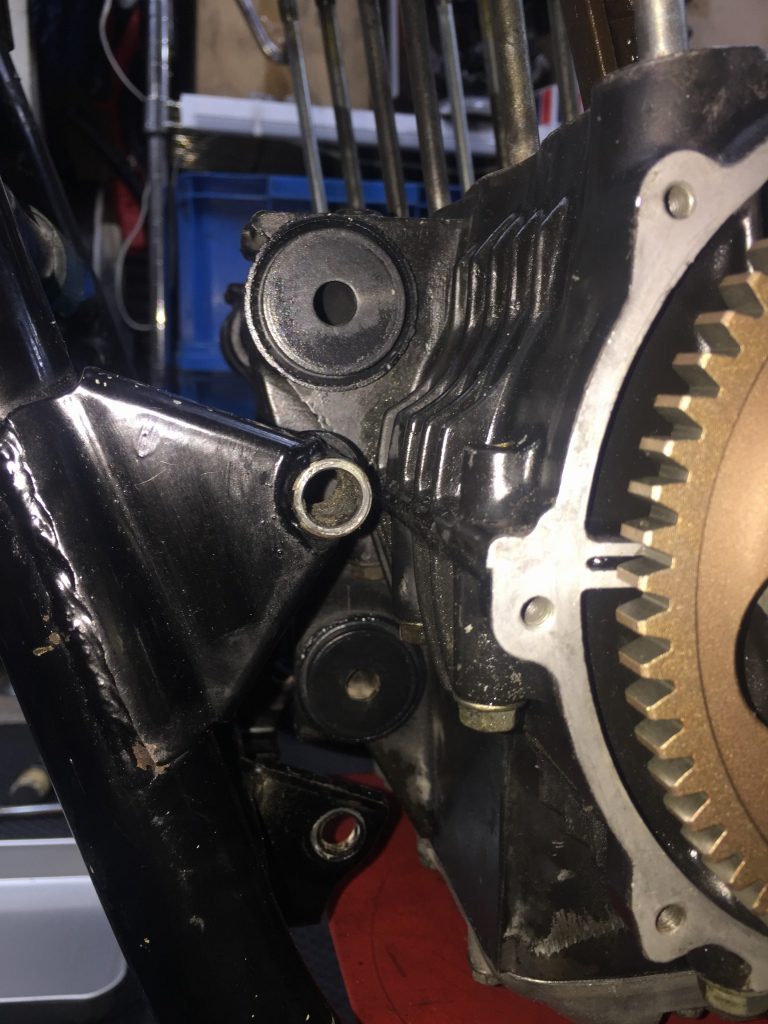

エンジンマウントダンパーを外し、周辺を洗浄します。

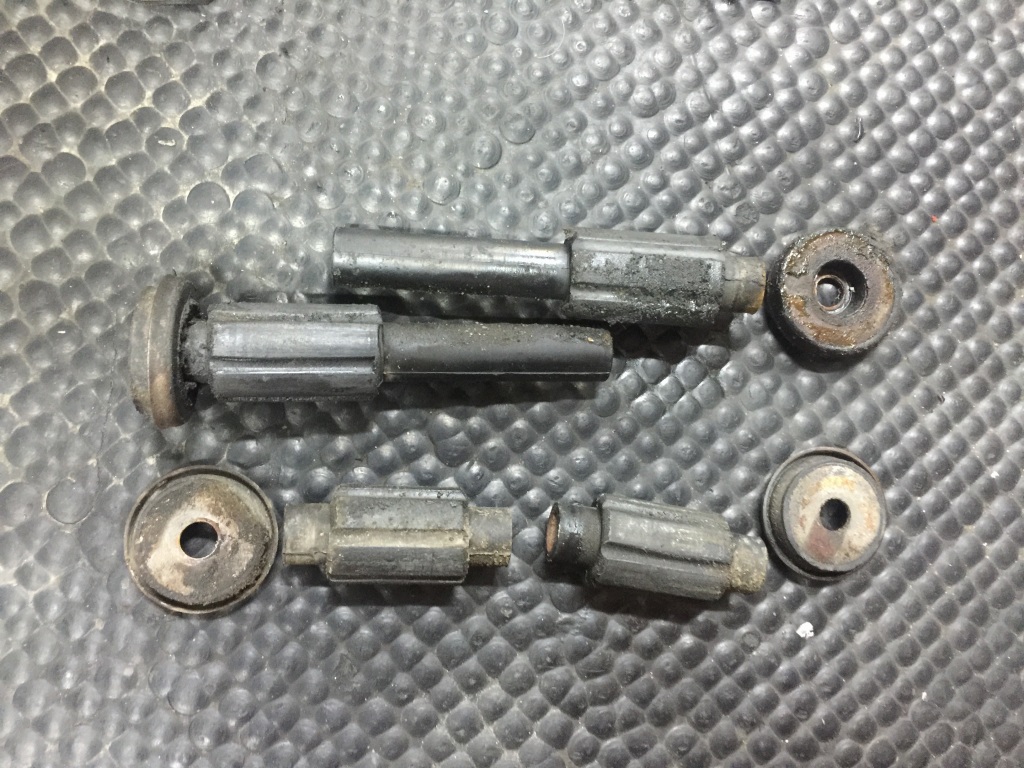

外したエンジンマウントダンパーはこちら。
だいぶヘタって緩くなっていました。

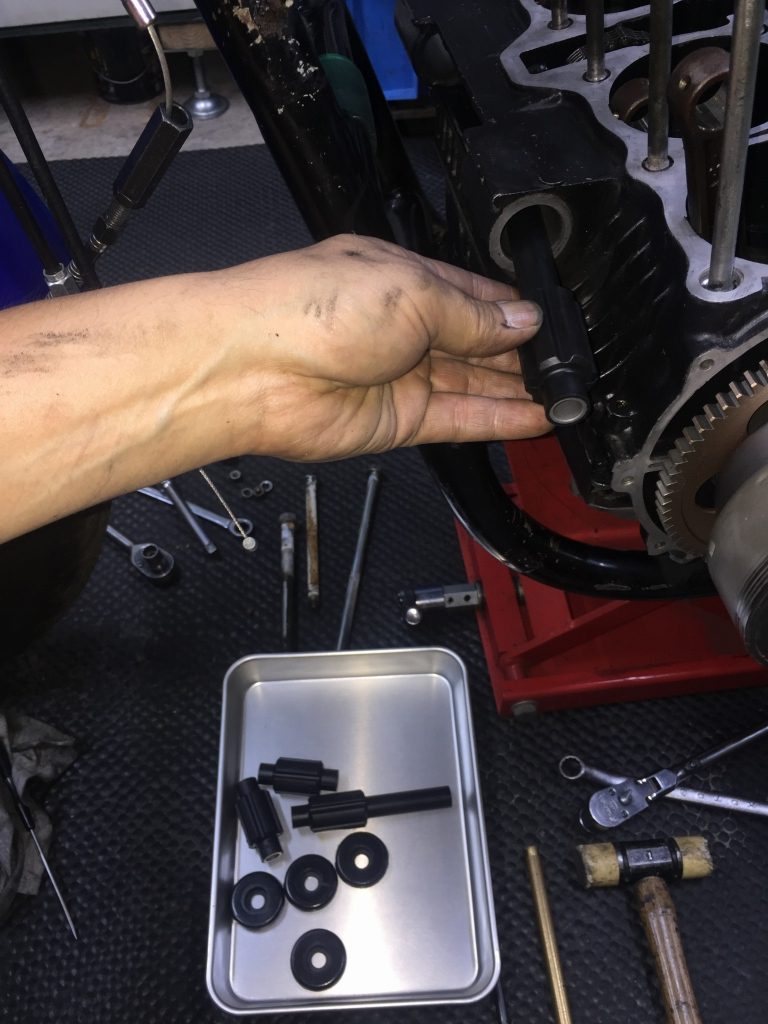

新しいダンパーを圧入します。

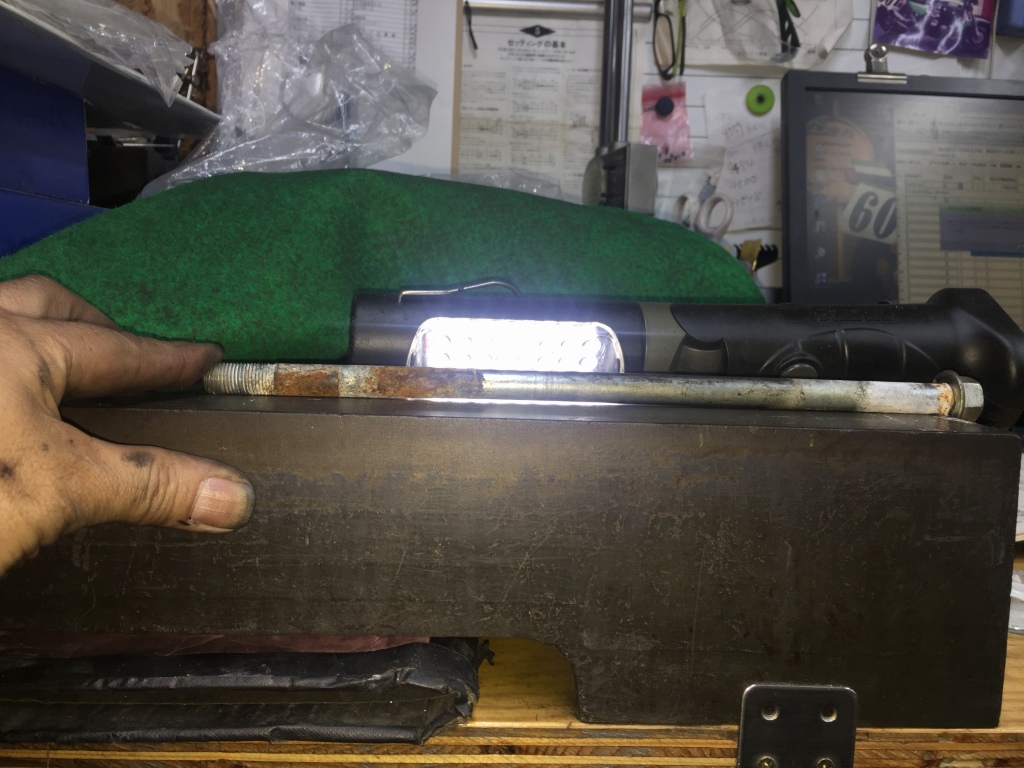

リヤのエンジンマウントボルトは、ストレスのため曲がっているので交換します。

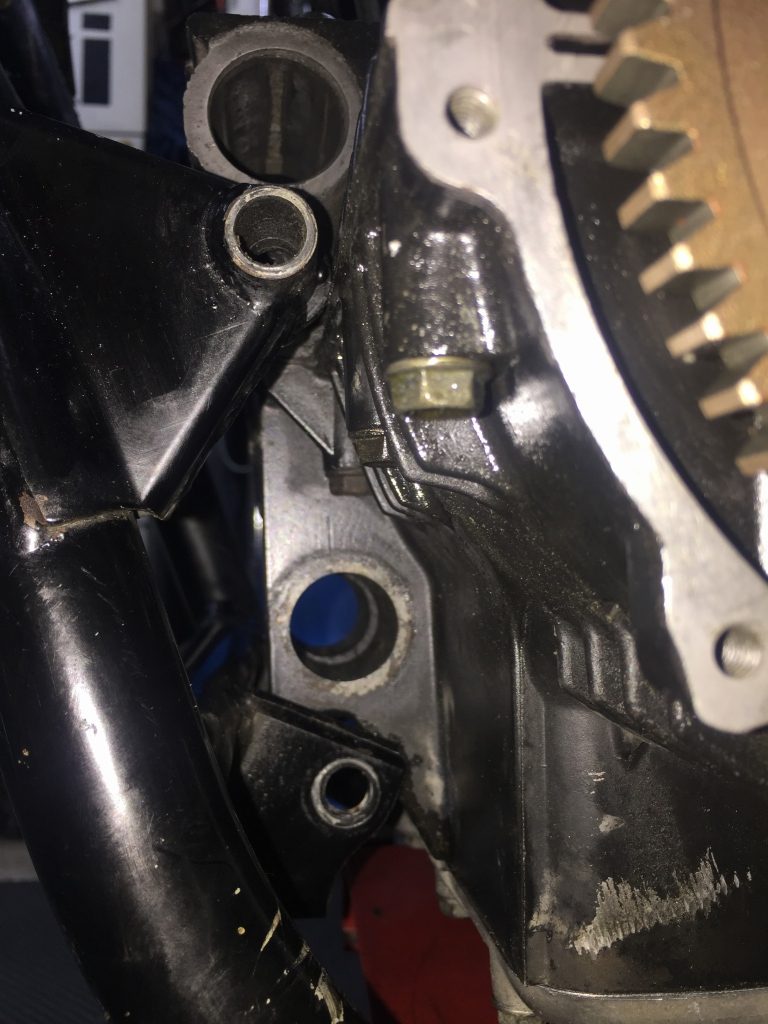

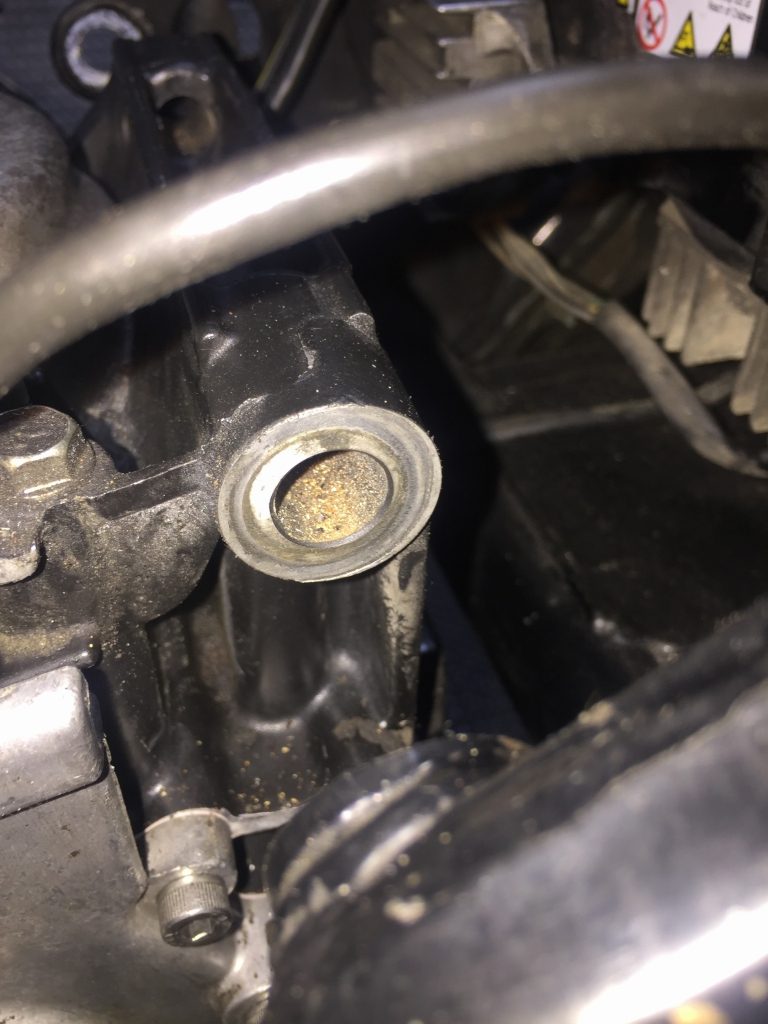

ボルトが曲がっていた部分のクランクケースは、カラーの取り付け面がやや変形して摩耗しています。このまま放置していたら、更に悪化していたでしょう。
エンジンを元の位置に戻します。

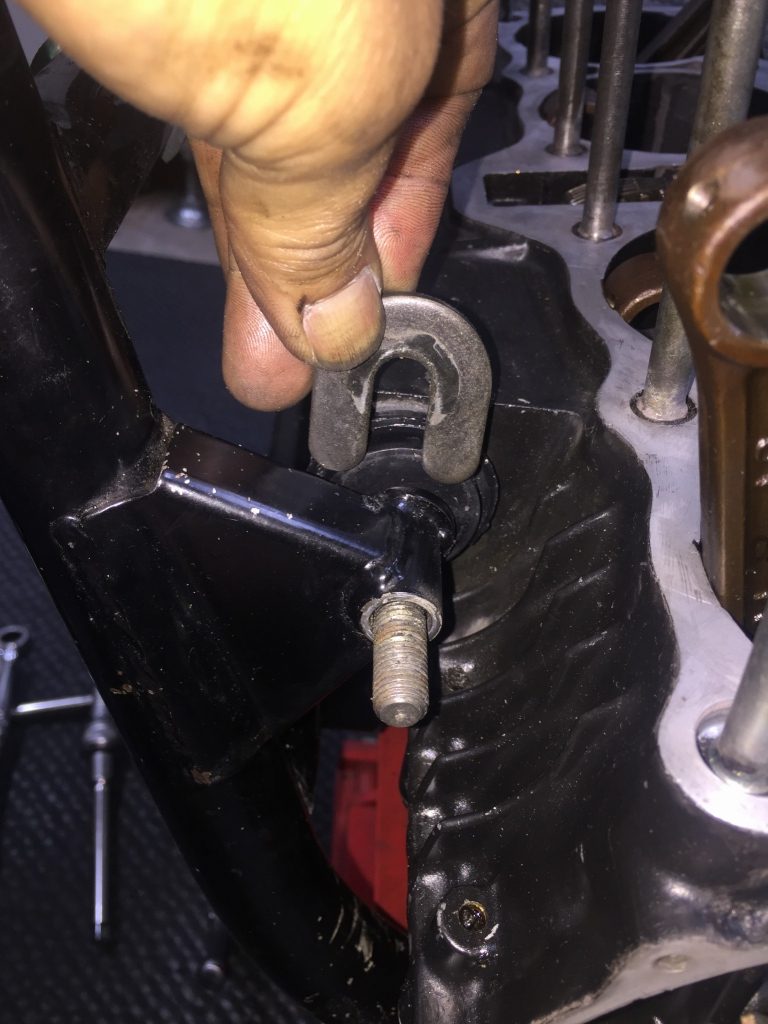

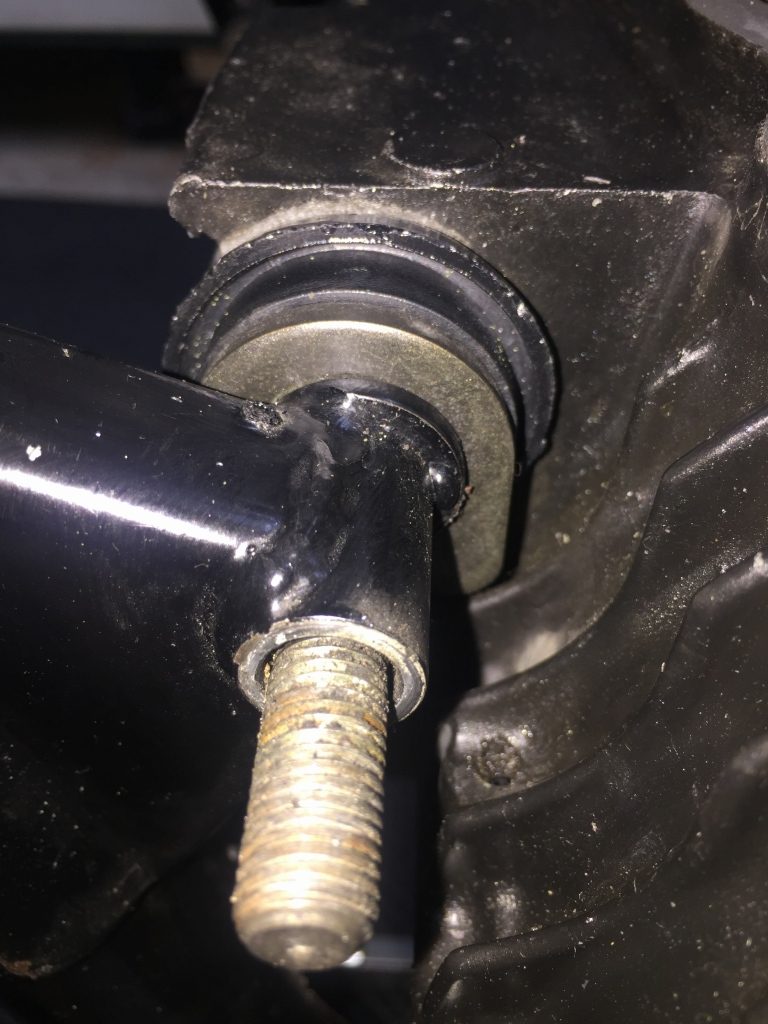

フロントアッパーボルトのこの位置には、後から入れるU字型の厚いワッシャーが入るので要注意。これが入っていない車両も散見されます。

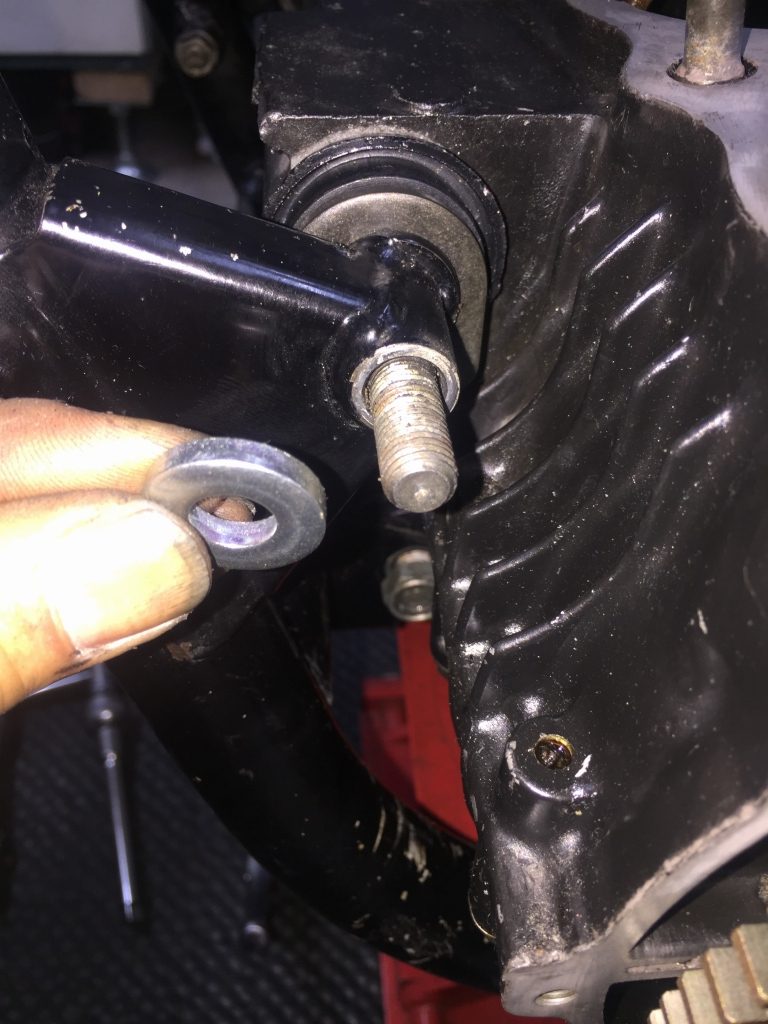

フレームのボルト穴はバカ穴なので、ナットの座面には純正の分厚いワッシャーを必ず入れます。

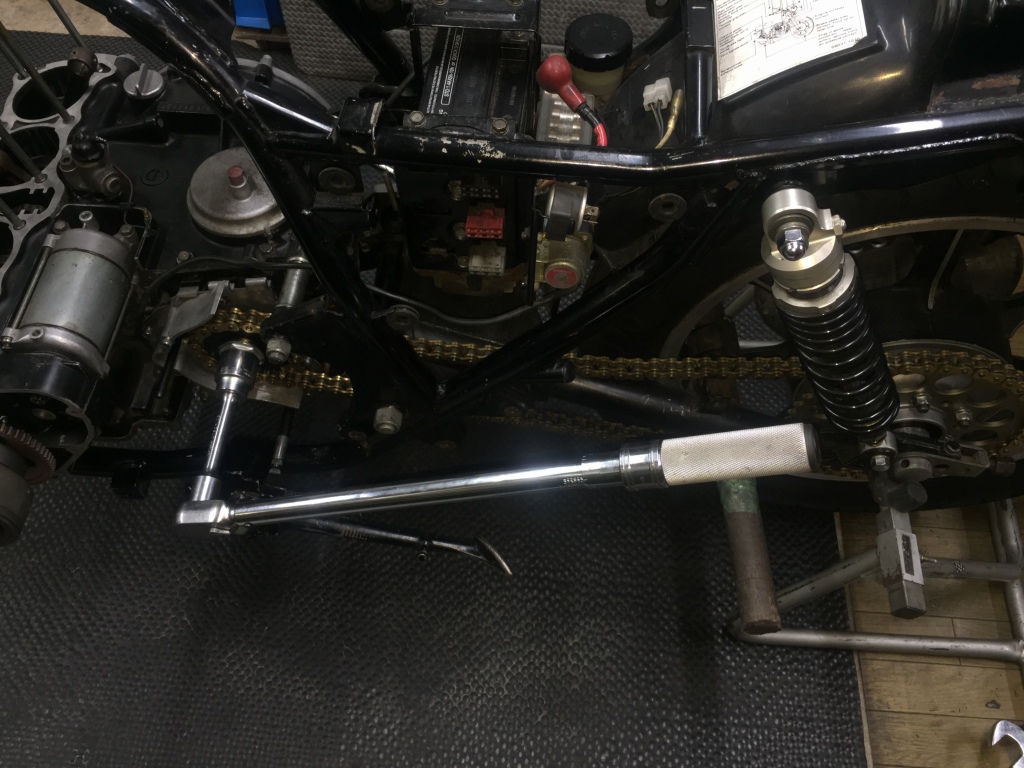

エンジンマウントボルトも規定トルクでしかっり締め付けます。

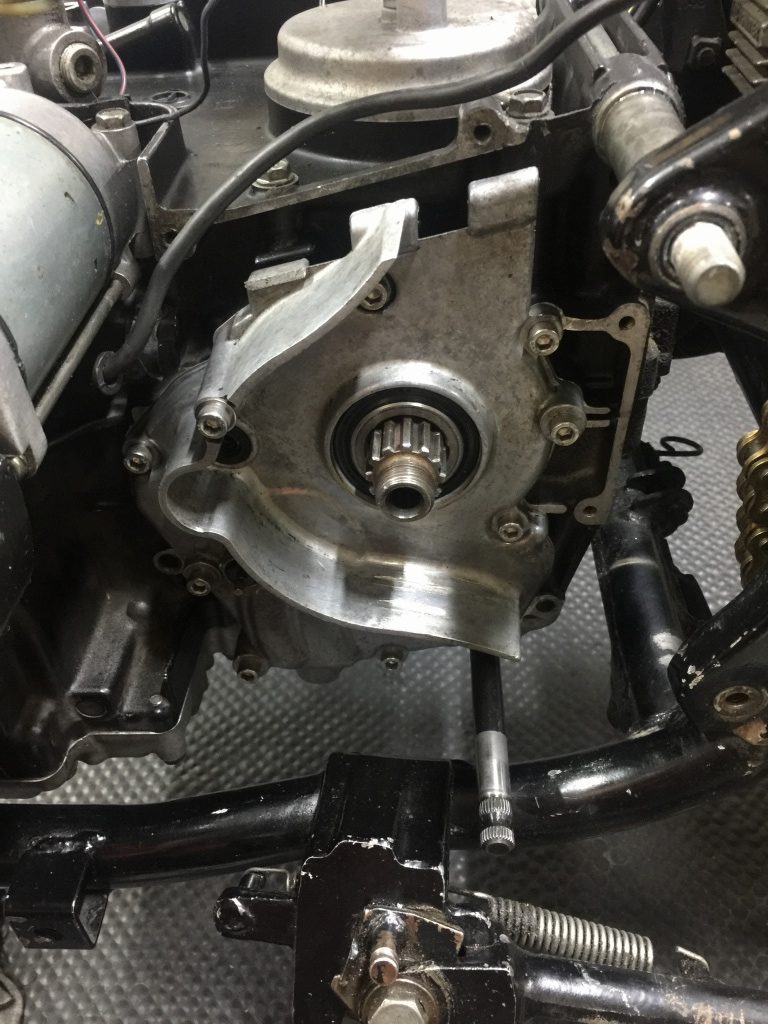

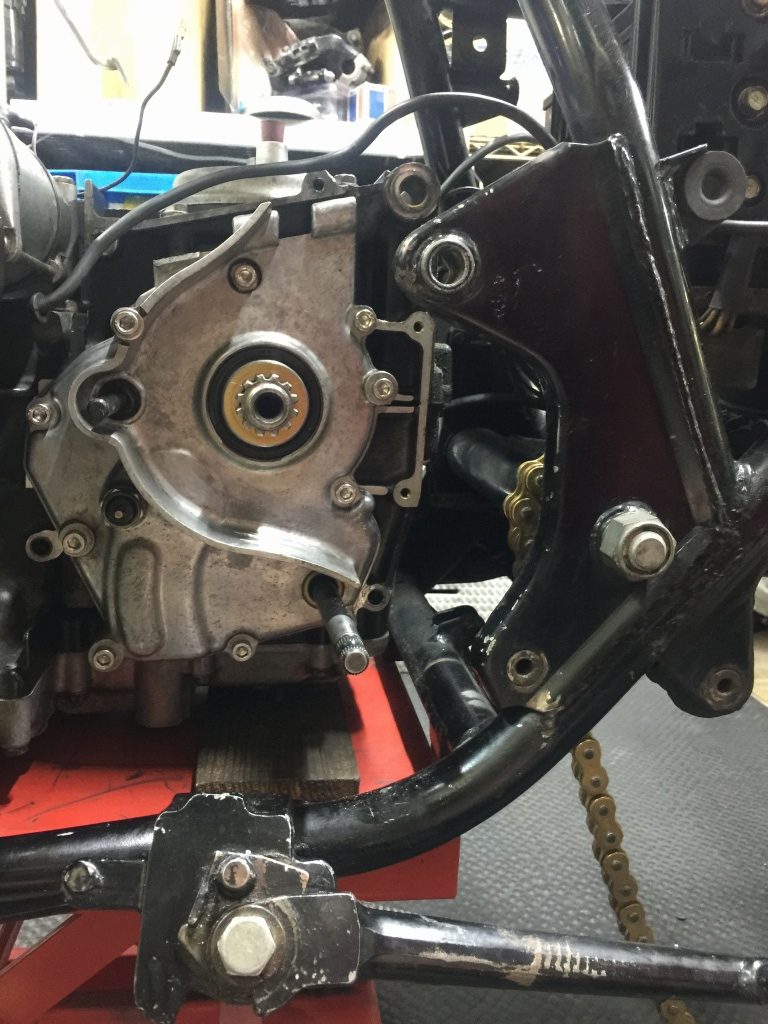

ミッションカバー戻ります。
薄い520スプロケに対し、チェーンライン確保のため内側にスペーサーを入れます。

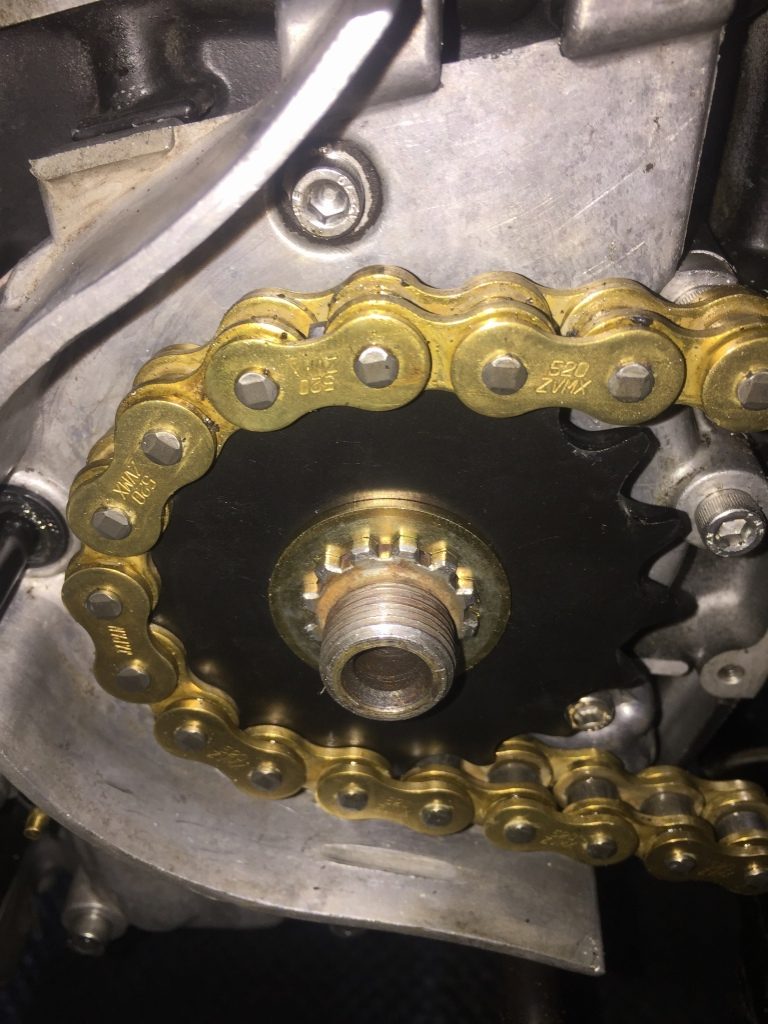

今回は既に用意してあった520スプロケを使うことに。

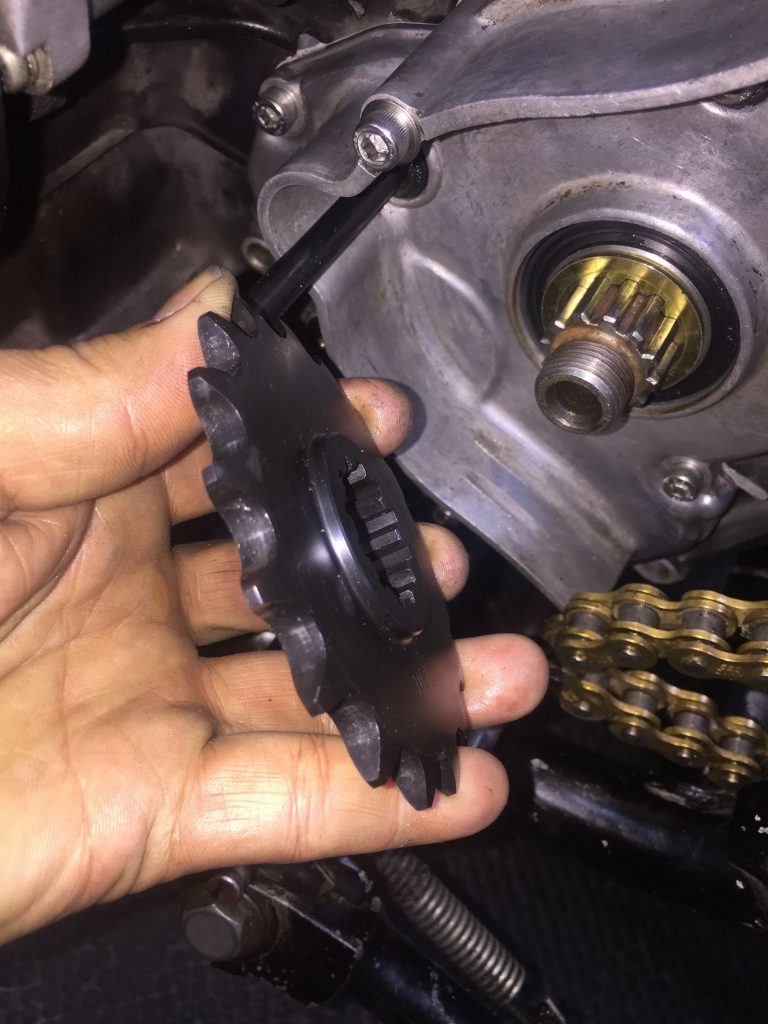

取り付け方向は、ツバをエンジン側にしてチェーンラインを確保します。
外側にもスペーサーを入れ、スプラインの出代を調整します。

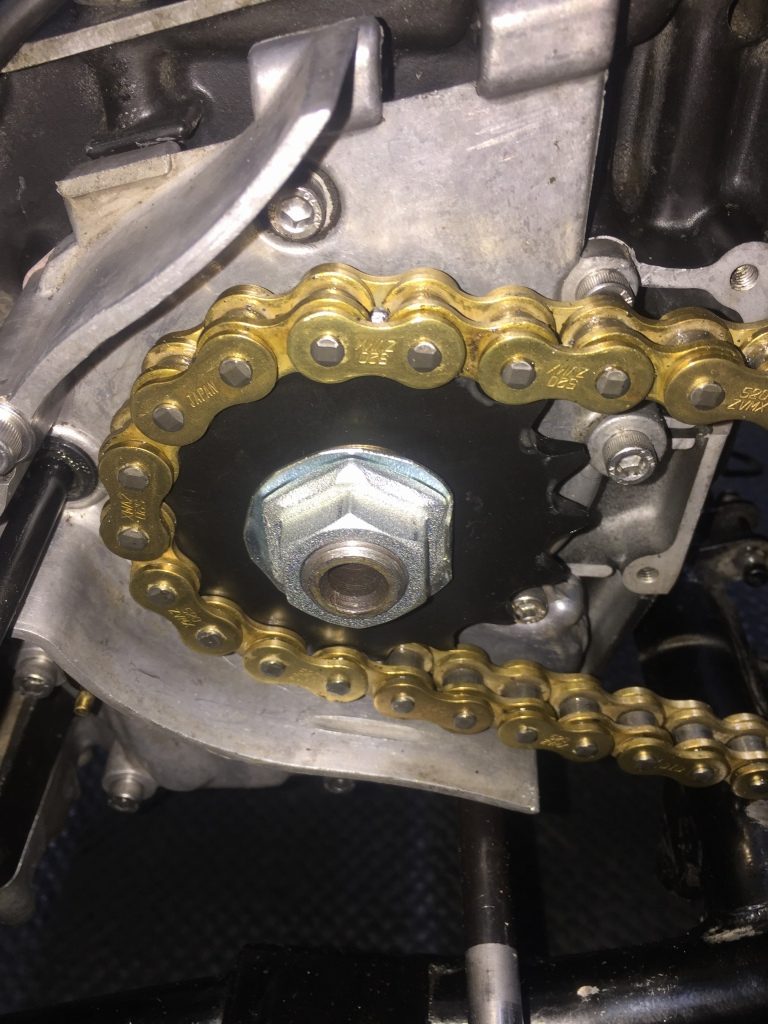

フロントスプロケボルトは、やや強めの13kg･mで締め付けます。
締め付け後、ロックワッシャーを根元から確実に曲げておきます。
