Z1000R2 F.K様 ハーネス類全交換の続き



ハーネス交換の続きです。



レギュレーターはMOSFETに交換します。

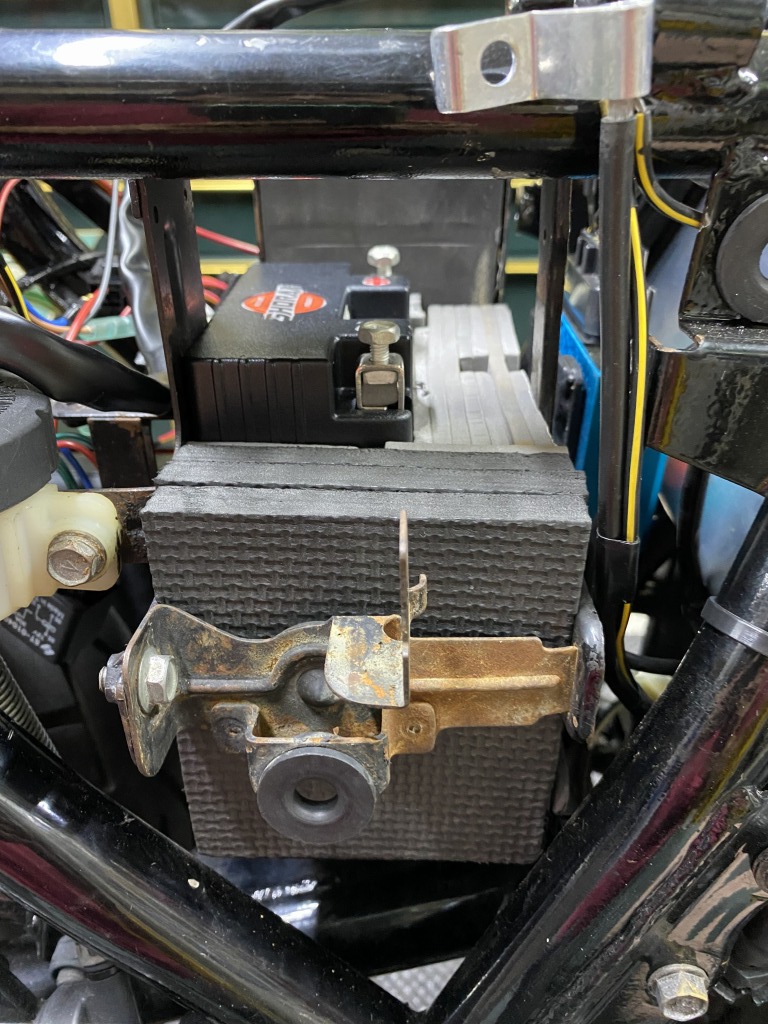

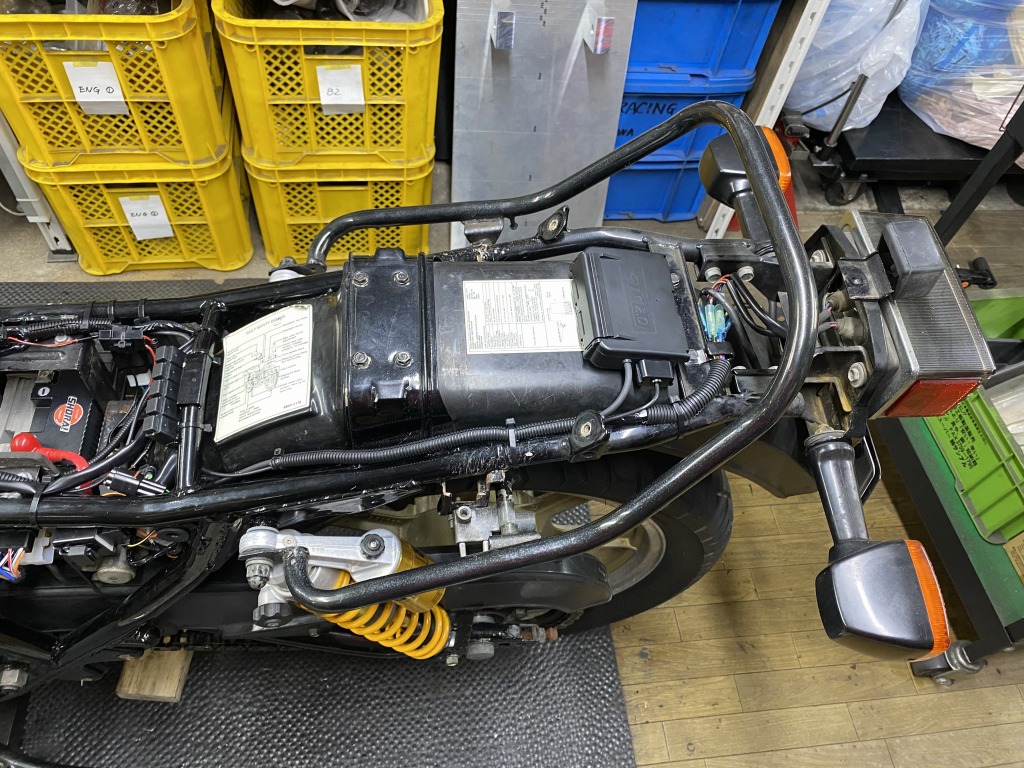

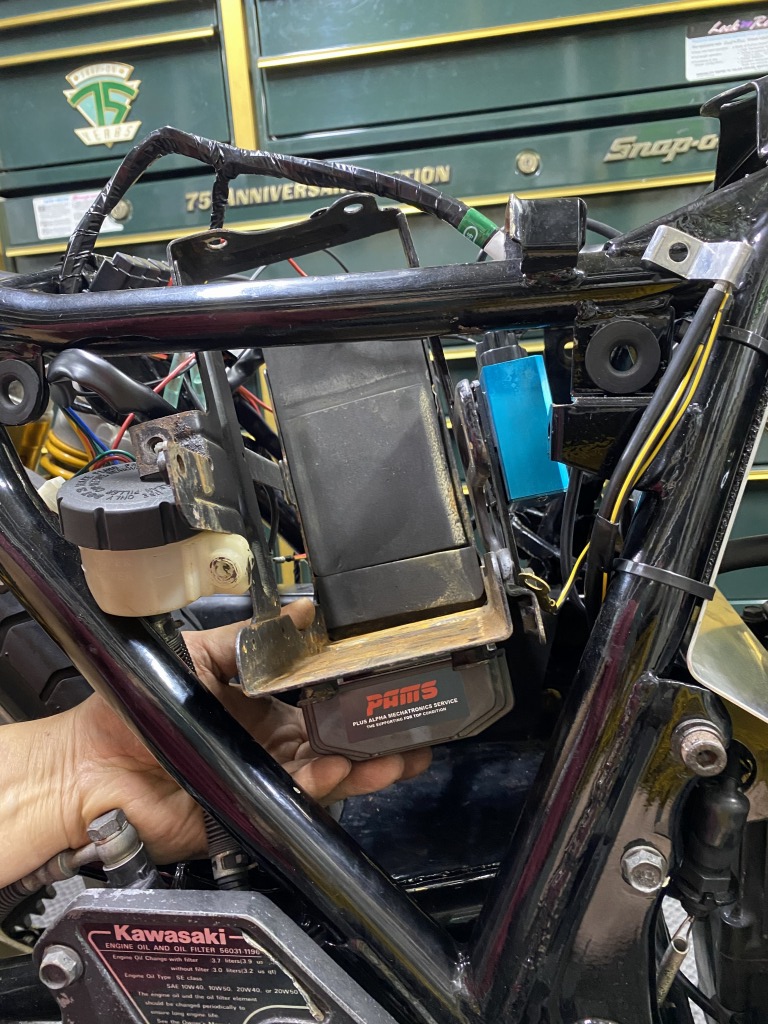

設置位置はノーマルと同じバッテリーケースの下側です。

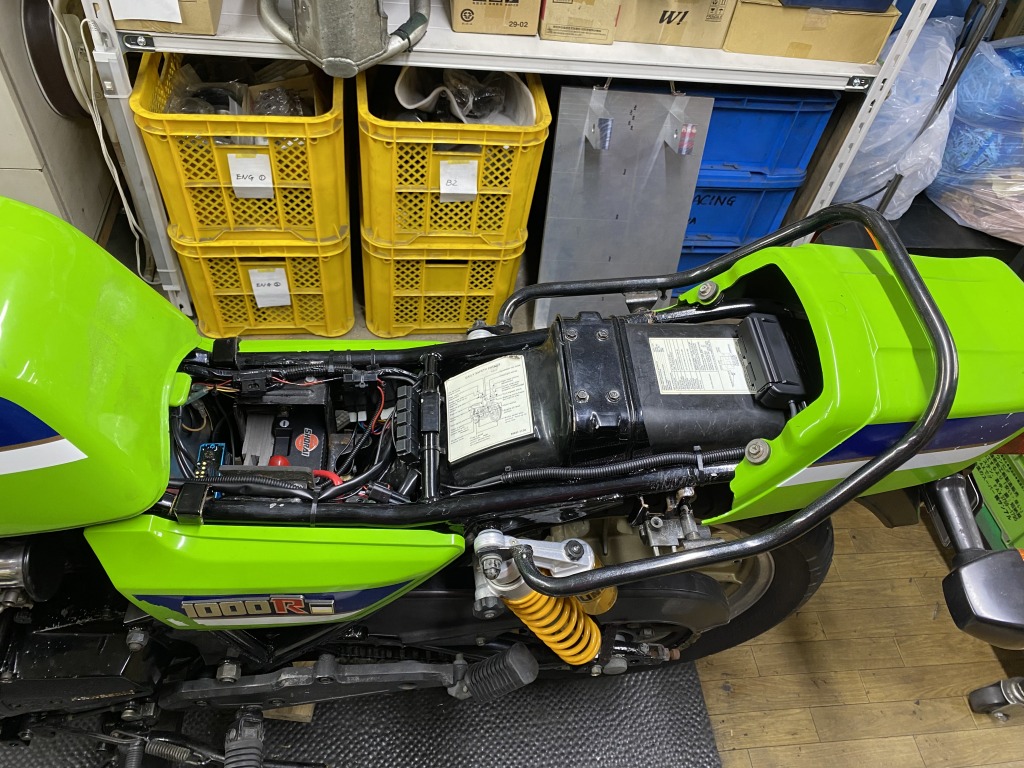

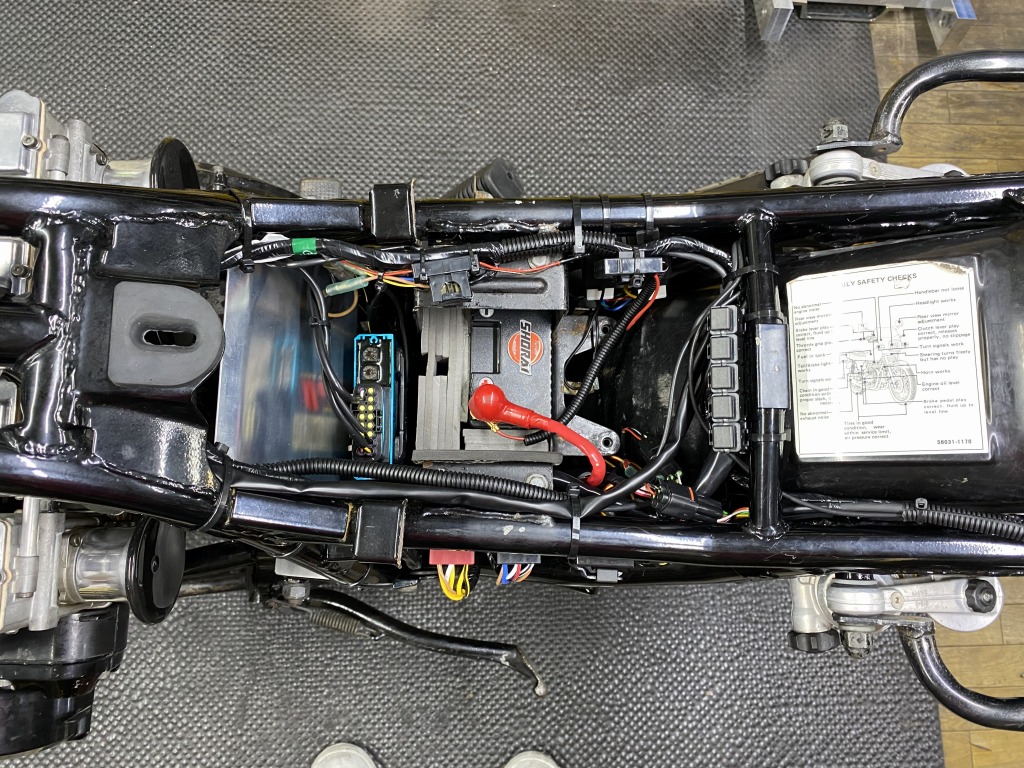

バッテリーはショーライの最小サイズ。スポンジで隙間を埋めます。



スターターモーターも予防的に交換します。

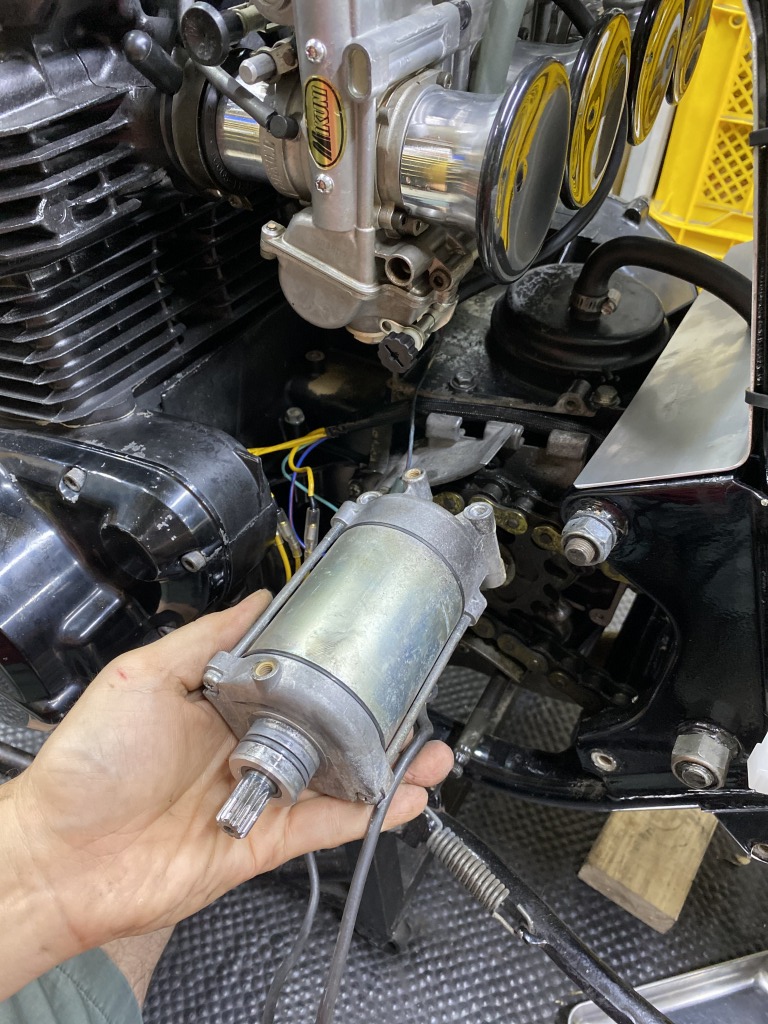

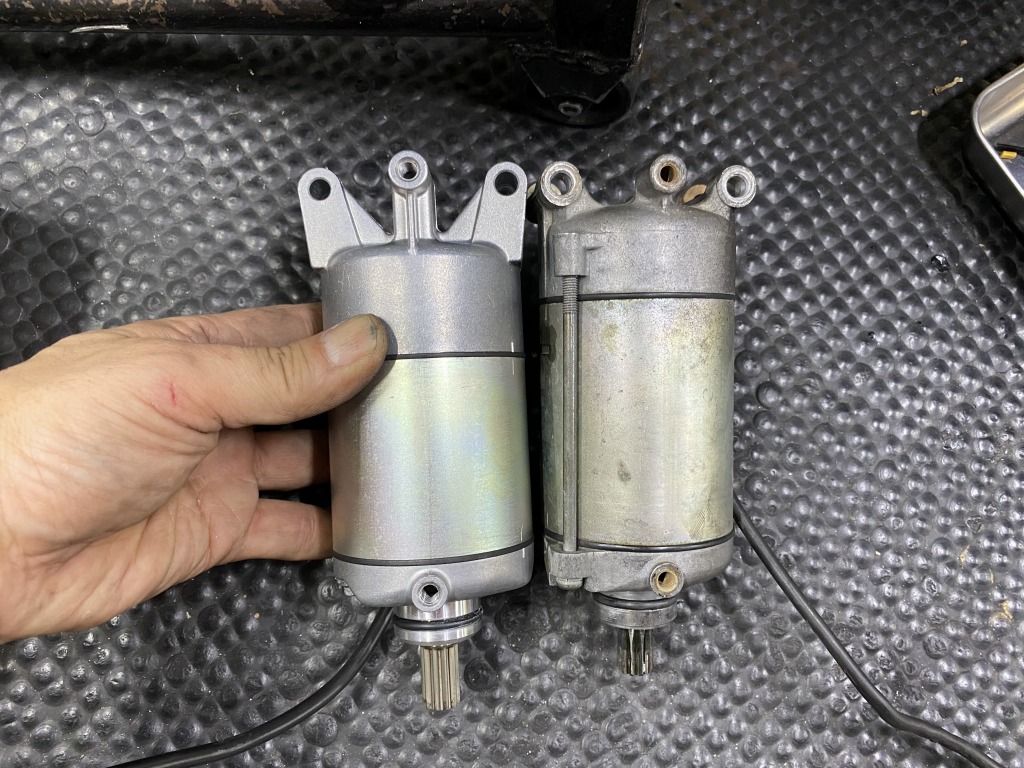

左が現行のモーター。GPZ1100と基本的に同じスペックで高出力です。

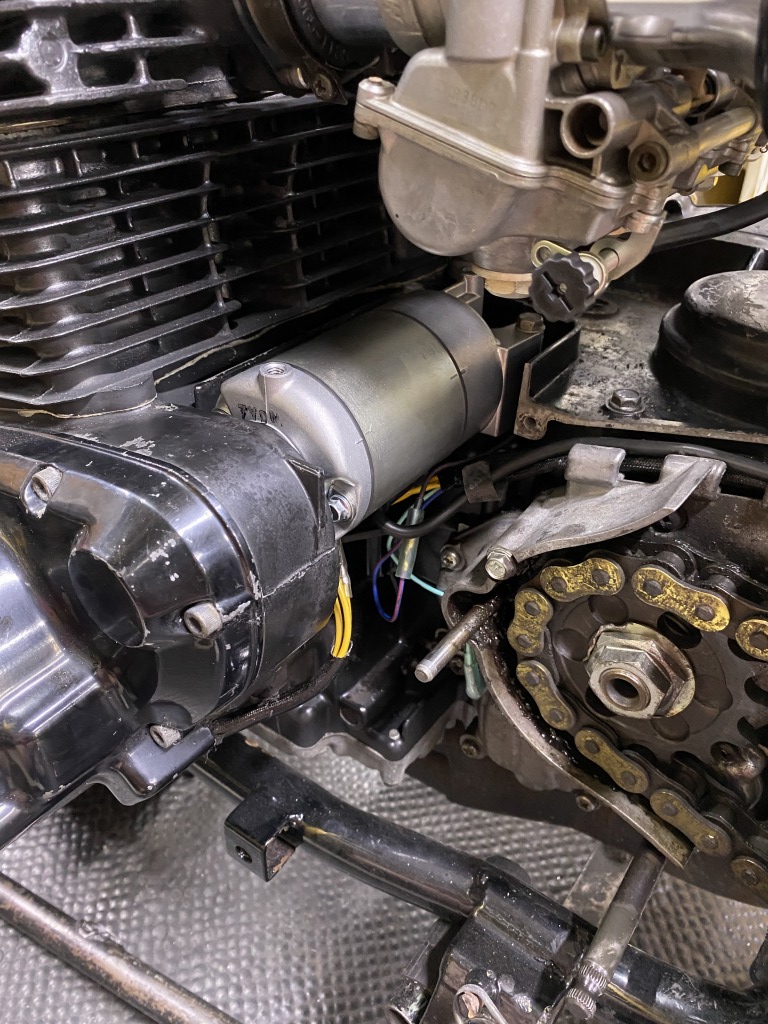

スターターモーターを取り付けます。

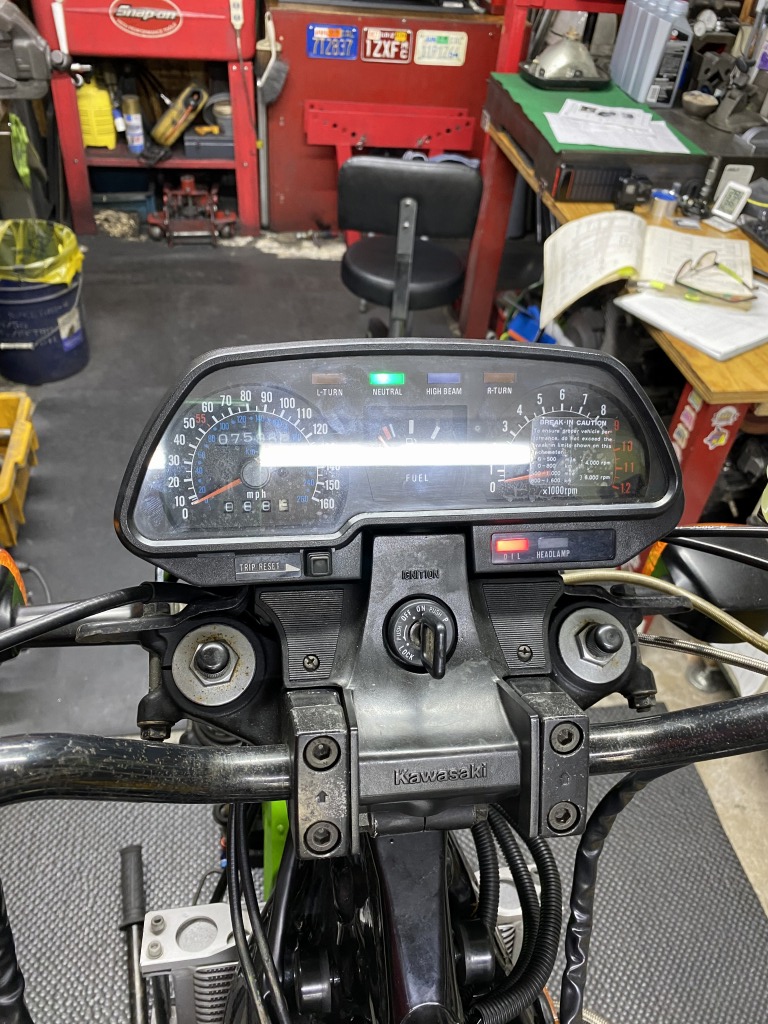

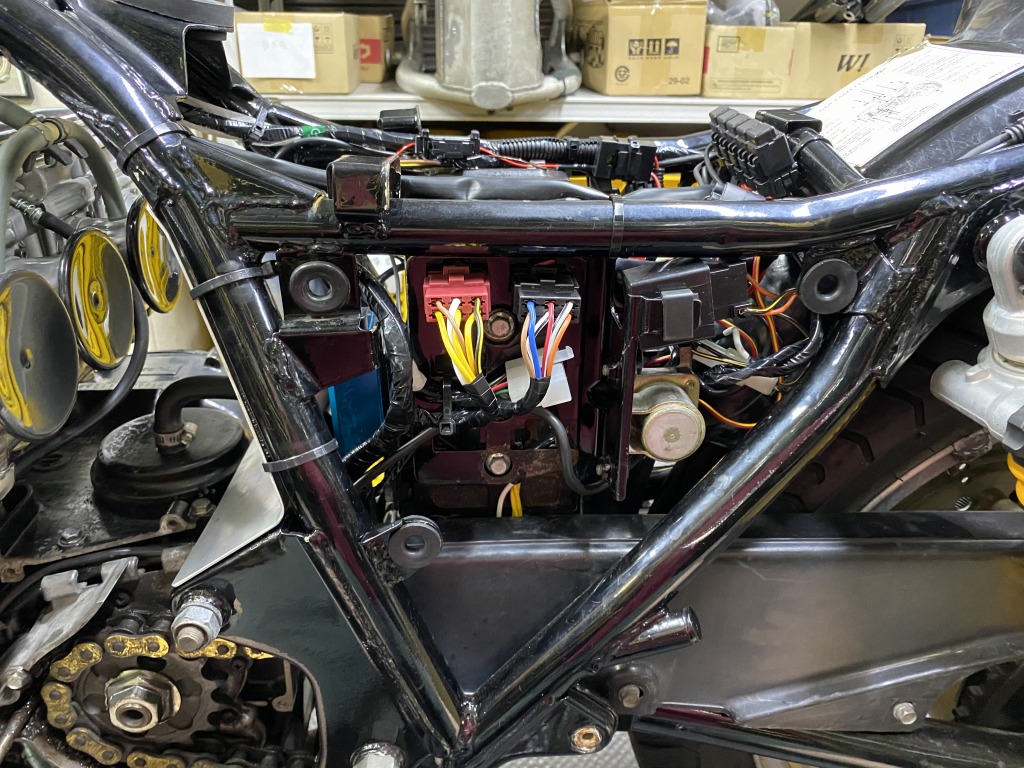

全ての配線がつながったので動作を確認します。油圧警告灯が付かなくてヘッドライト球切れのインジケーターが付いてしまいます。

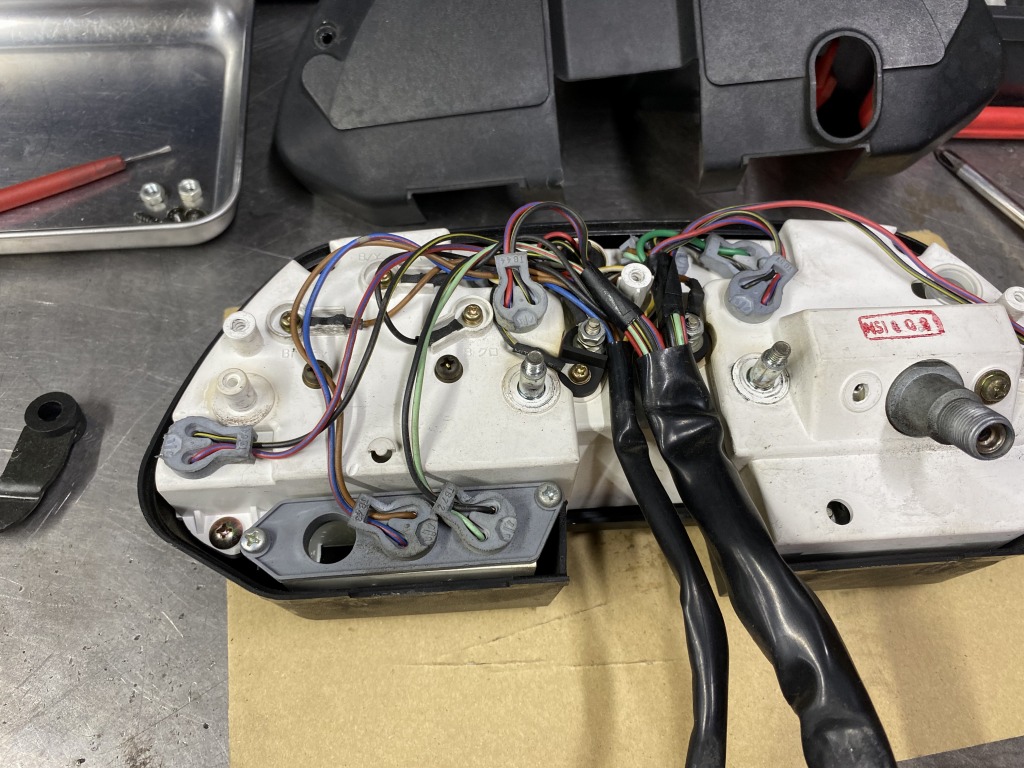

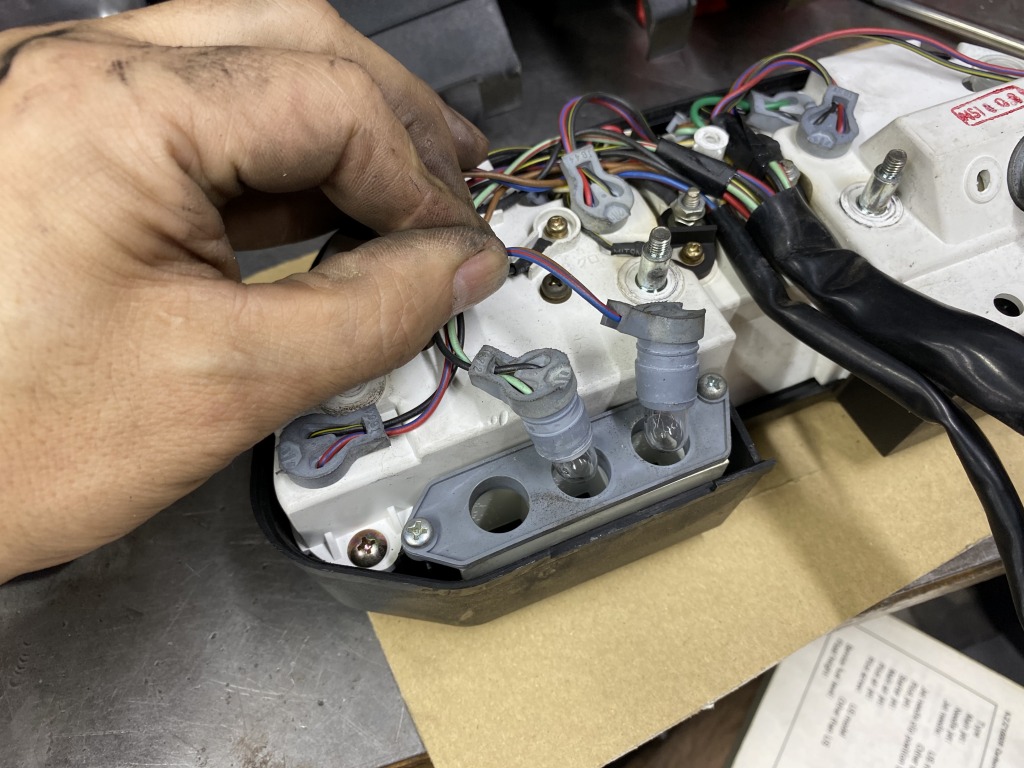

どうやらメーター内がおかしいと分解してみると、ソケットの位置が入れ替わっていました。



正しくはこの順番です。青/赤線が油圧警告灯の線です。

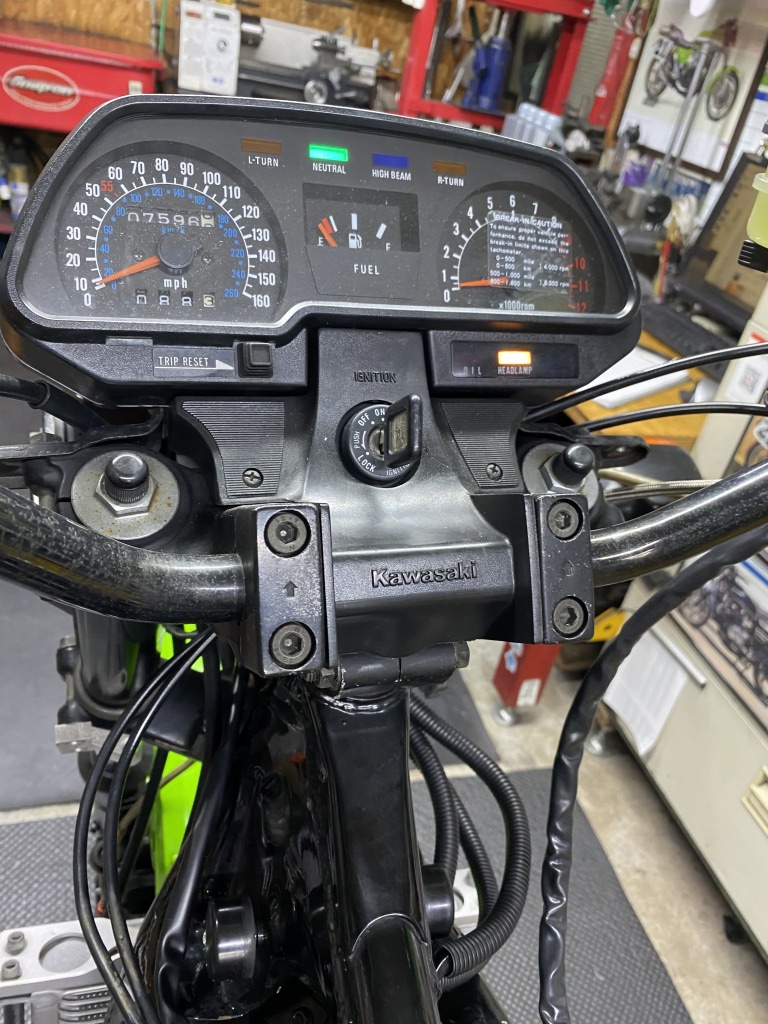

メーターを組み直して確認。これでOKです。



油圧のスイッチ自体も導通が無いので点検します。カムチェーンテンショナーが反対向きなのでリード線が外せません。

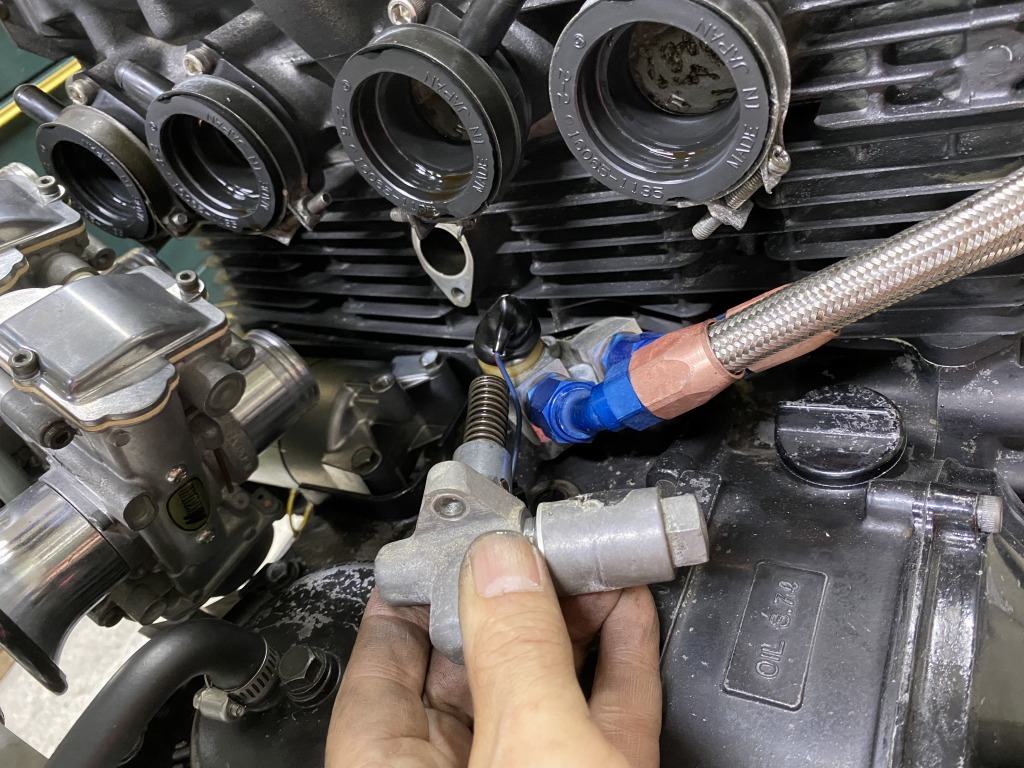

テンショナーを外してスイッチを外します。



スイッチの接点は、全体的に腐食しているもよう。

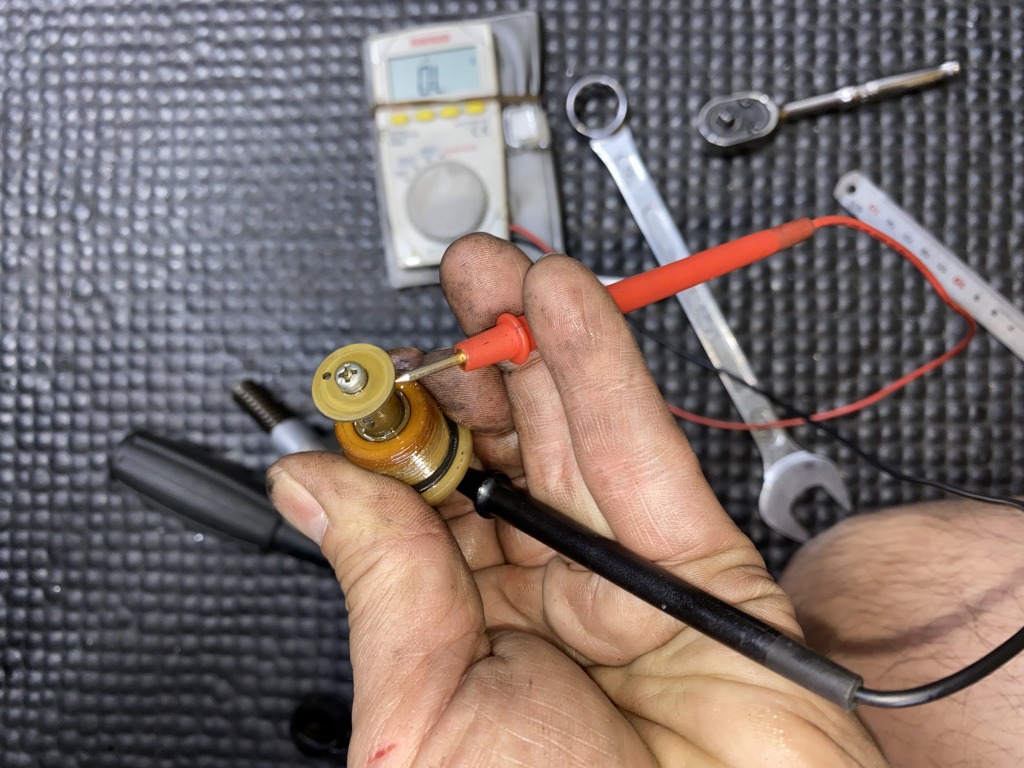

テスターを当てても導通していません。



接点を磨くことでスイッチは復活。テンショナーも正規の方向で組付けます。リード線も切れかかっていたので新品交換しました。

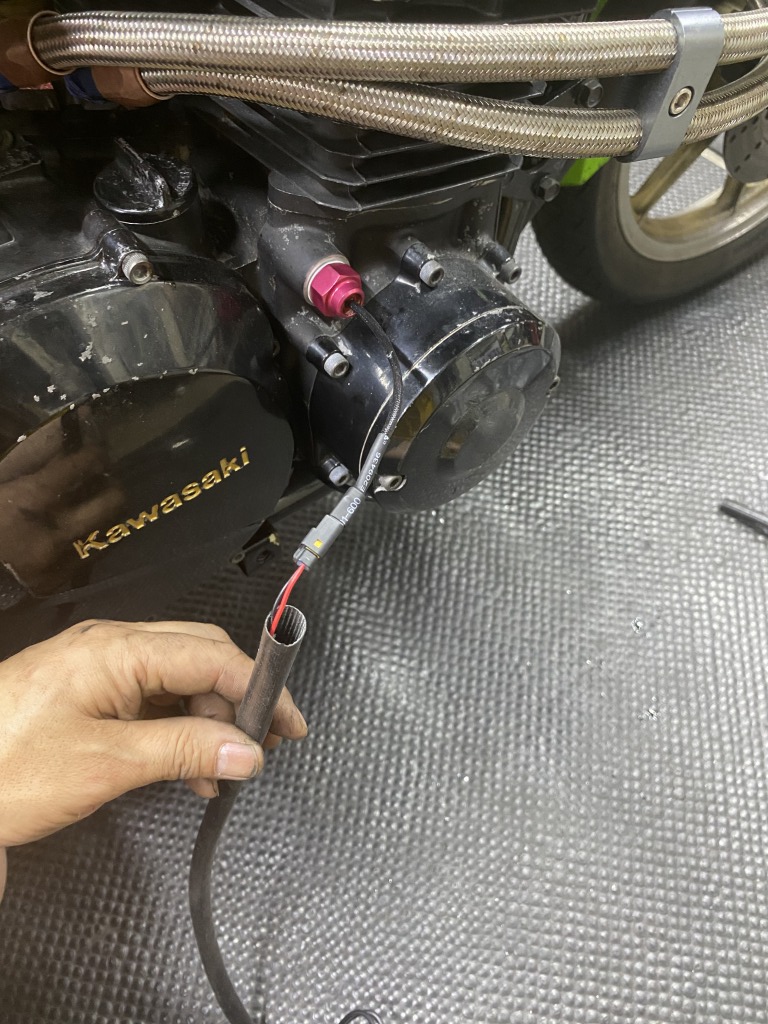

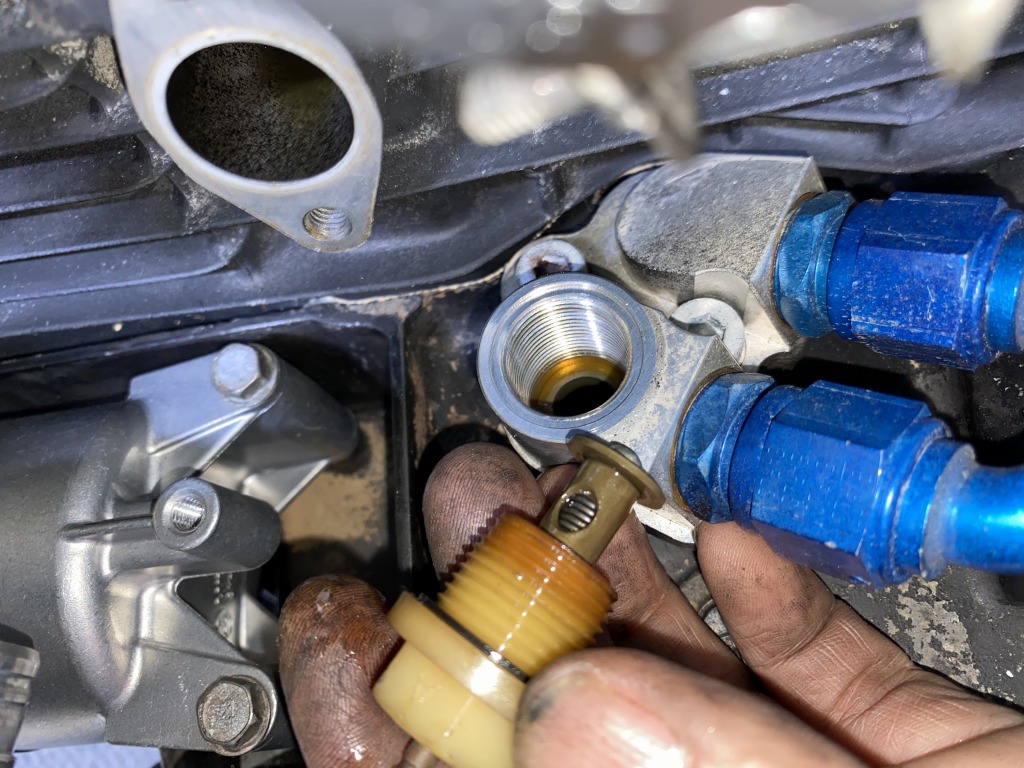

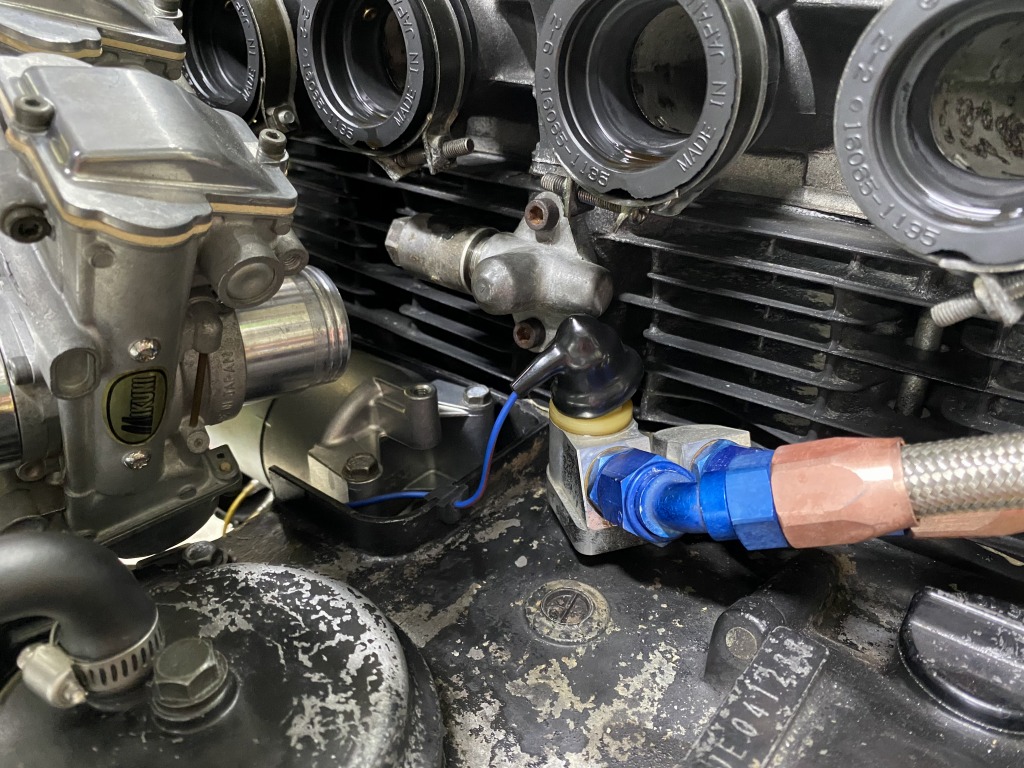

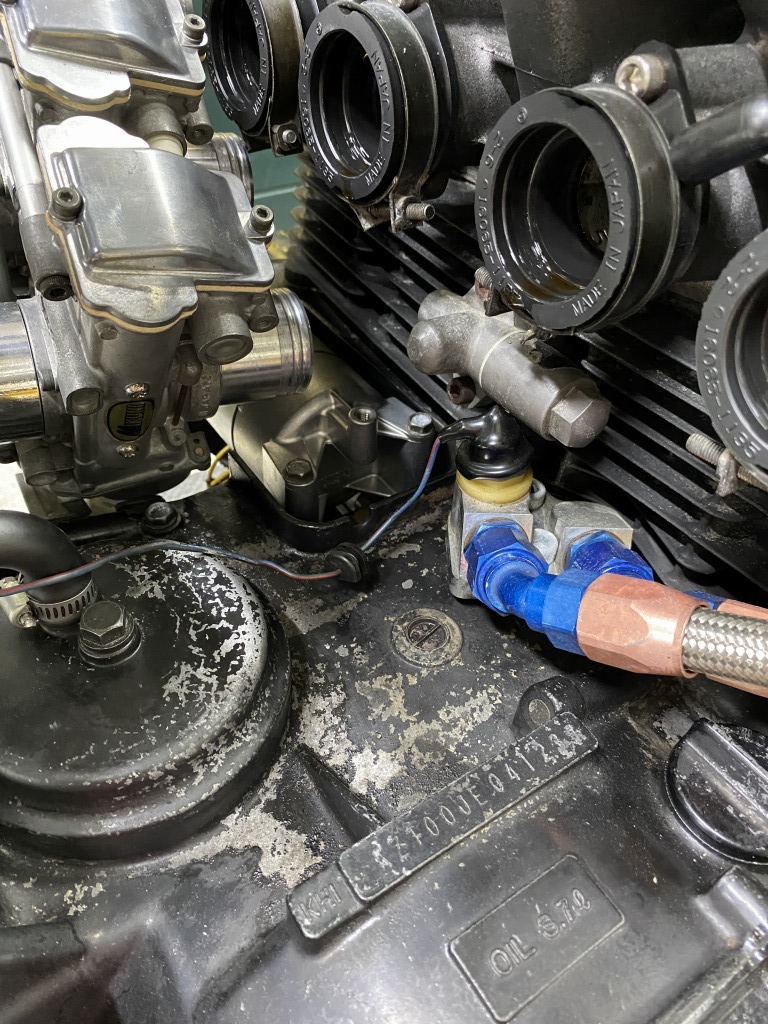

油温センサーを取り付けます。配線は断熱性の高いガラス編組チューブで保護します。

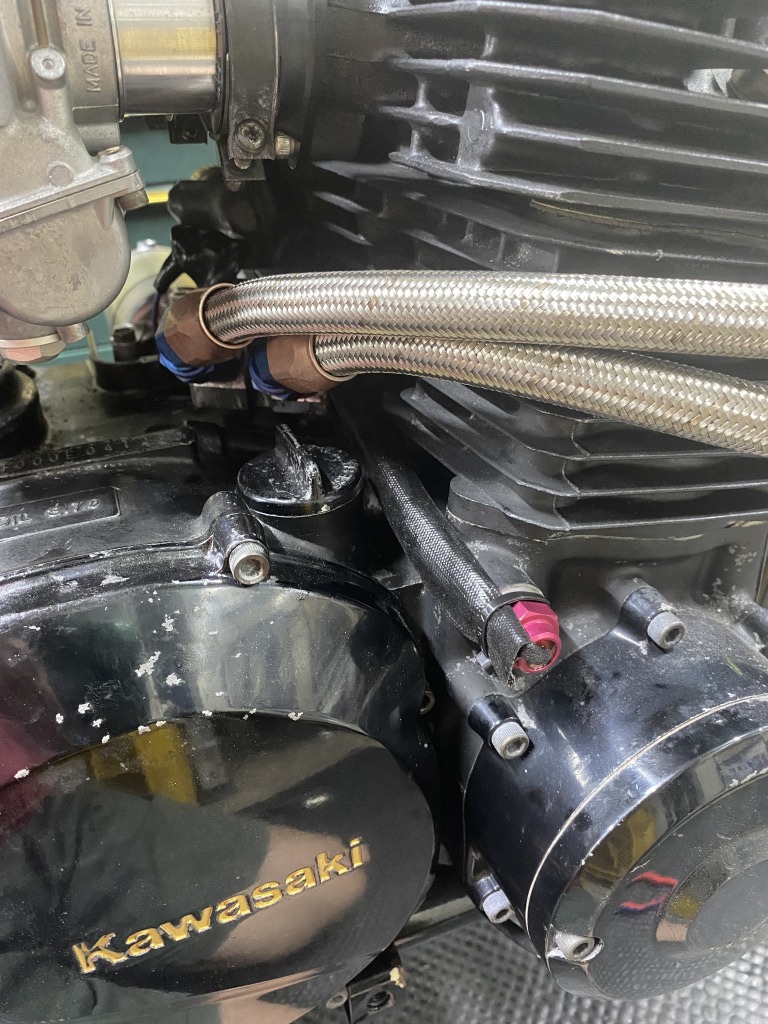

エンジン熱で溶ける心配がないので、配線はキャブの隙間から上に立ち上げています。

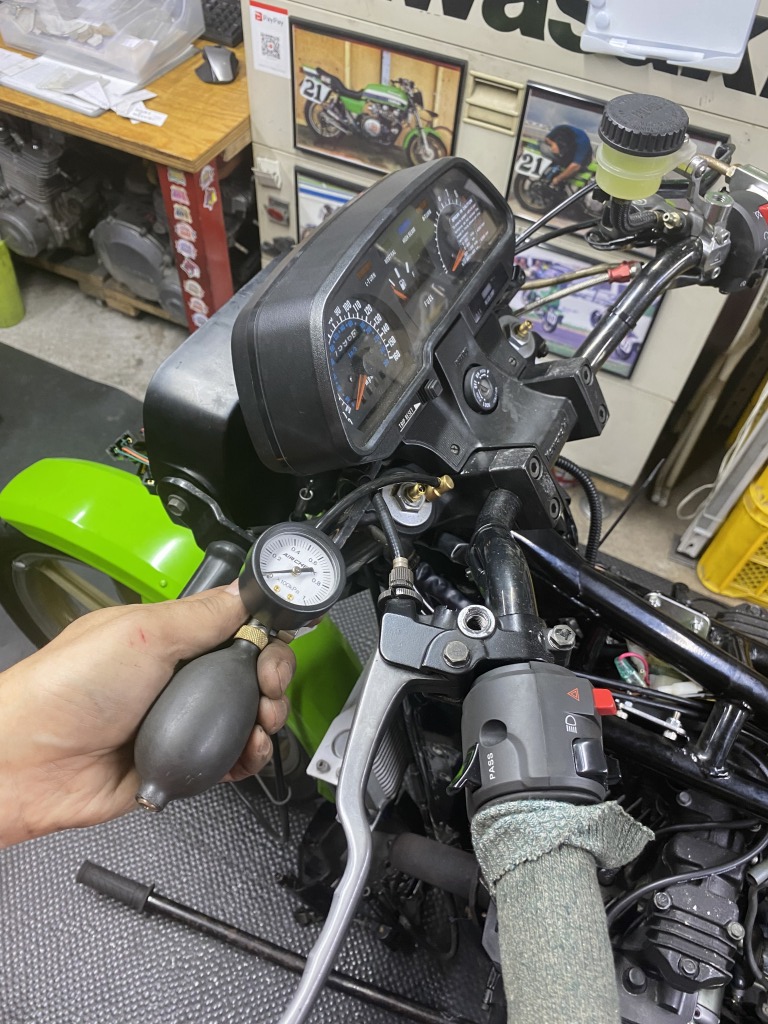

ここで抜けているフォークのエアーを規定値に加圧します。

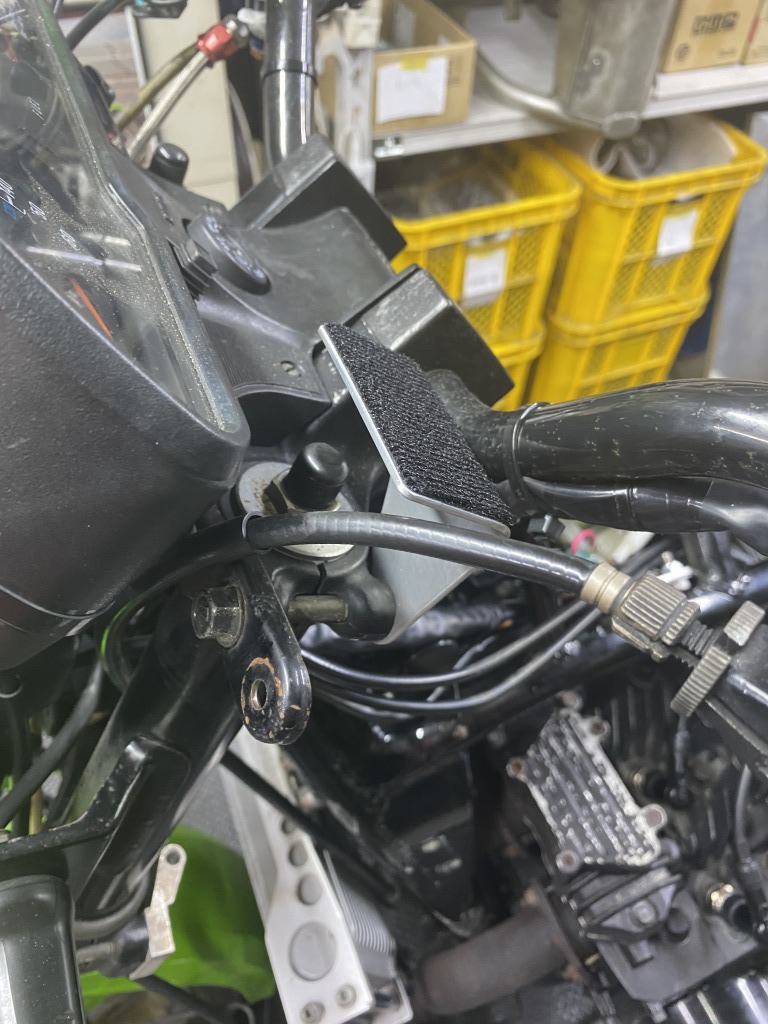

ヨシムラ―メーターのステーを製作し、取り付けます。

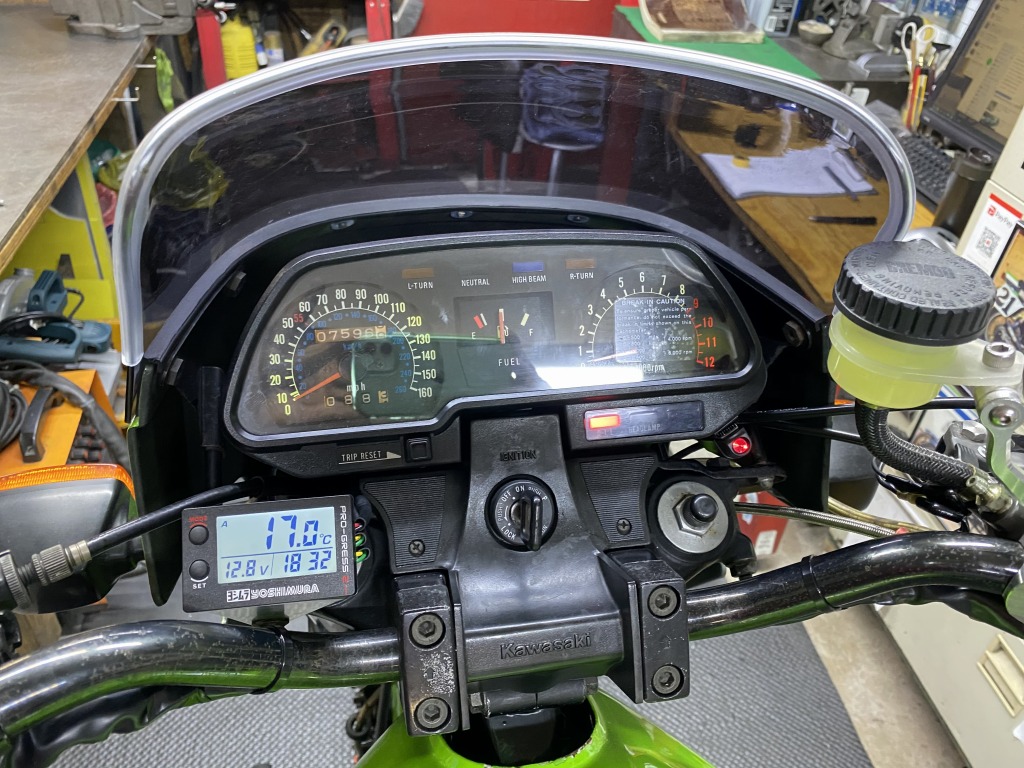

ヨシムラメーターを取り付けます。



配線をフレームにきれいに固縛し、これで完成です。

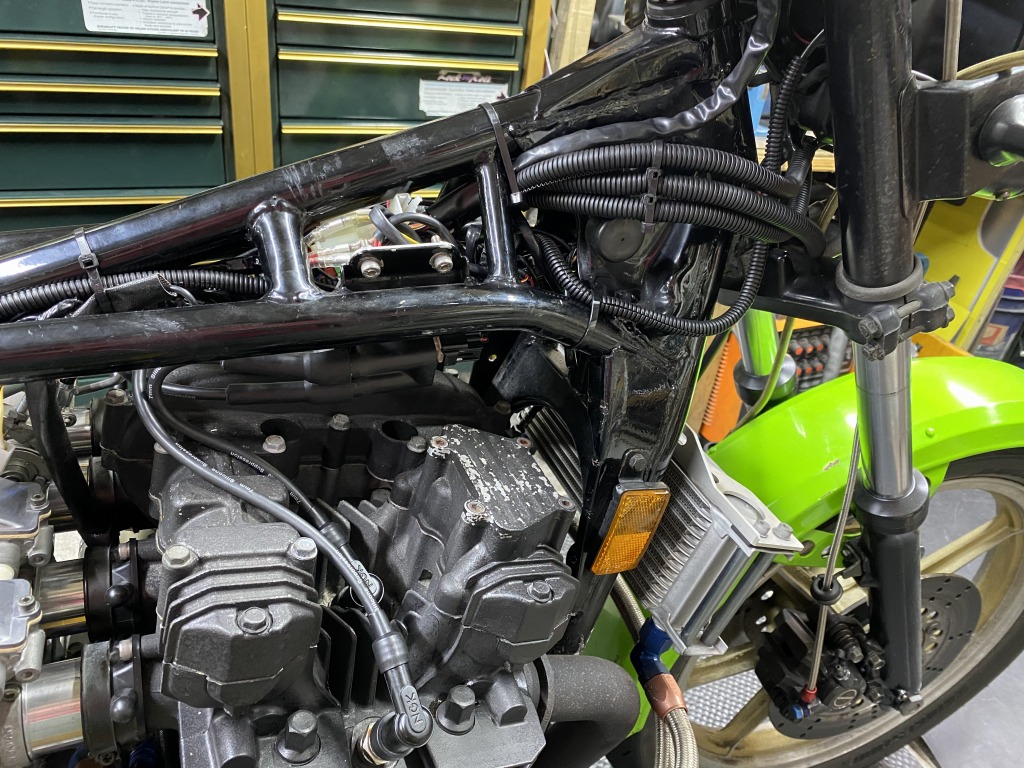

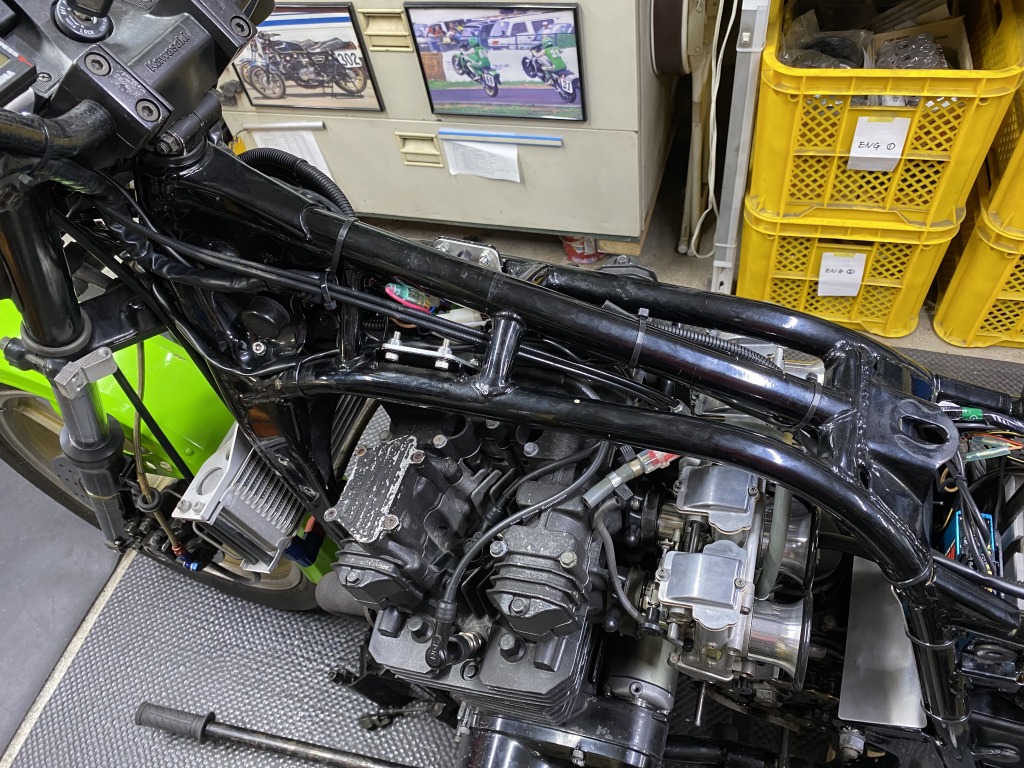

ステム周りのメインハーネスは、スリム化してタンクの隙間を通します。



外装を取り付けます。

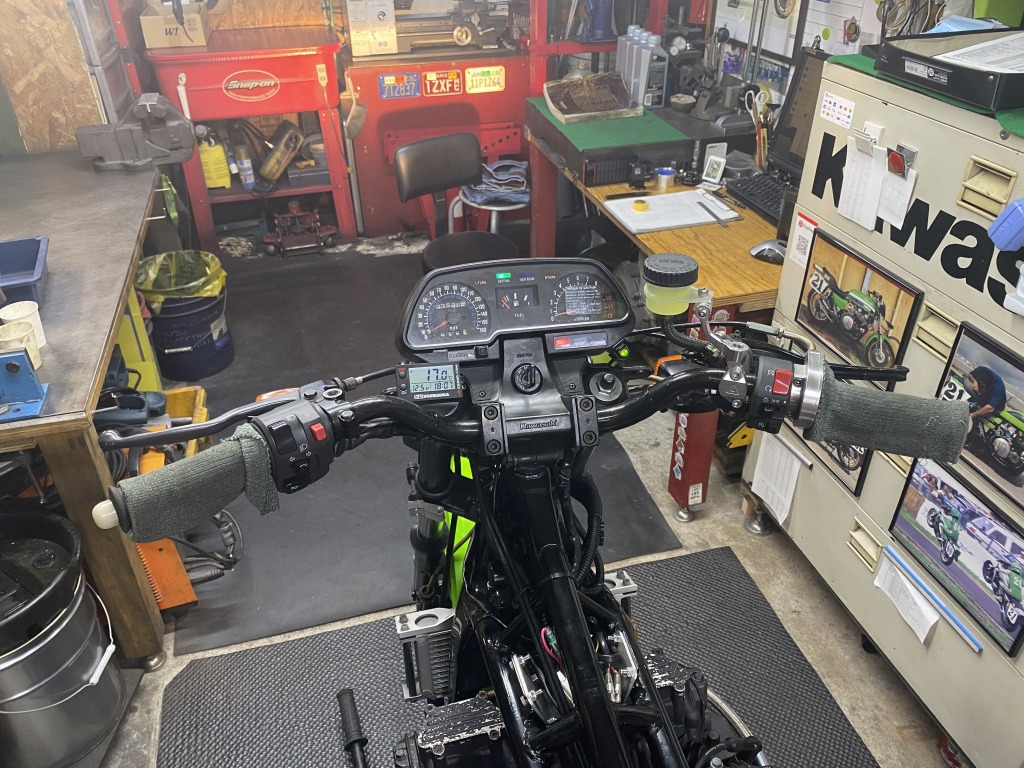

ステム周りもスッキリしました。

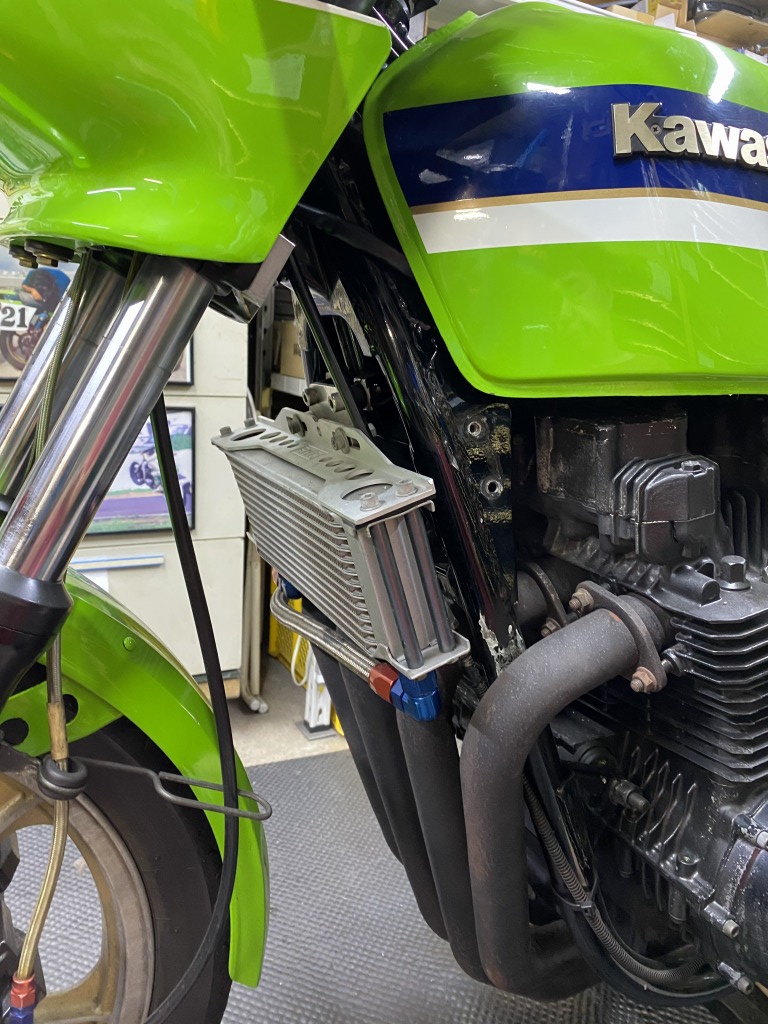

カウルを付けるとこんな眺めです。



これで今回のメニューは完了です。
