Z1000R1 M.N様 ハンドルストッパー再生

加工されて左右非対称になっているハンドルストッパーをノーマル形状に再生します。

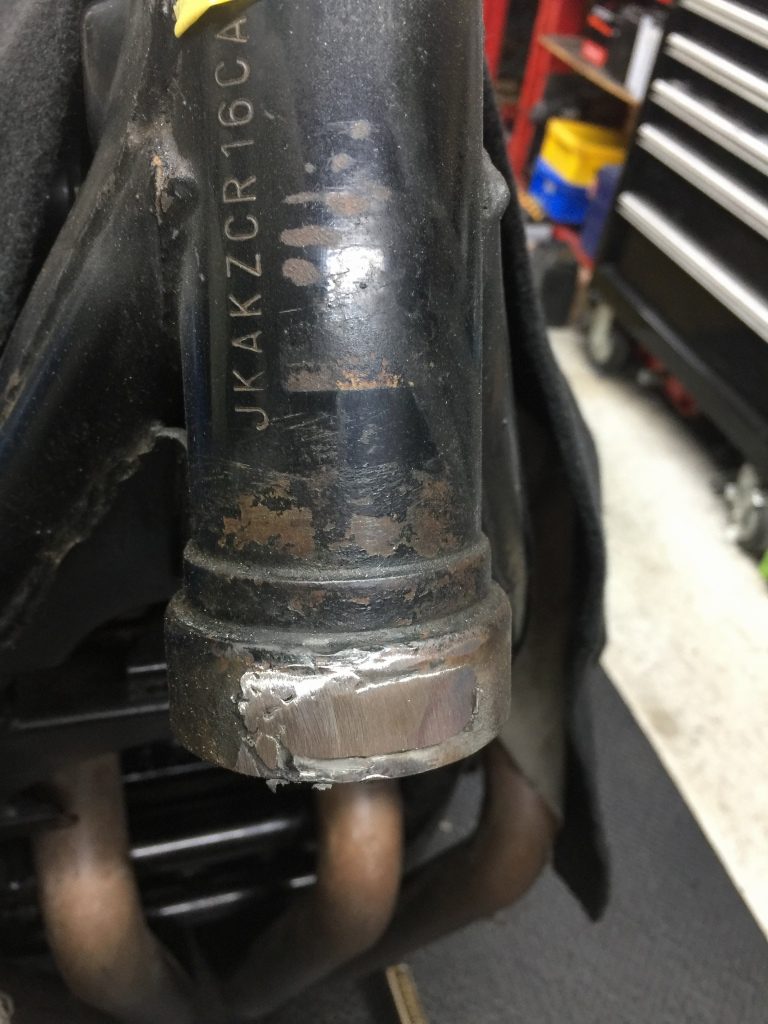

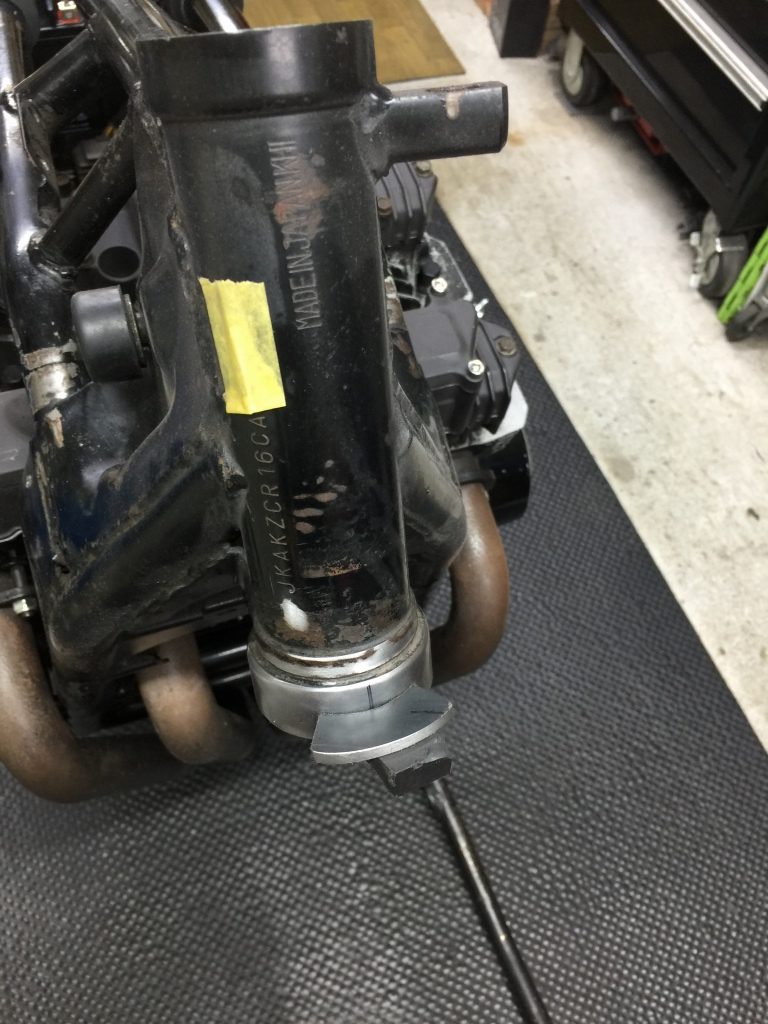

溶接で補修した痕もみられる既存のストッパーを削除します。



向かって左側に、溶接の点付けの痕が確認できます。

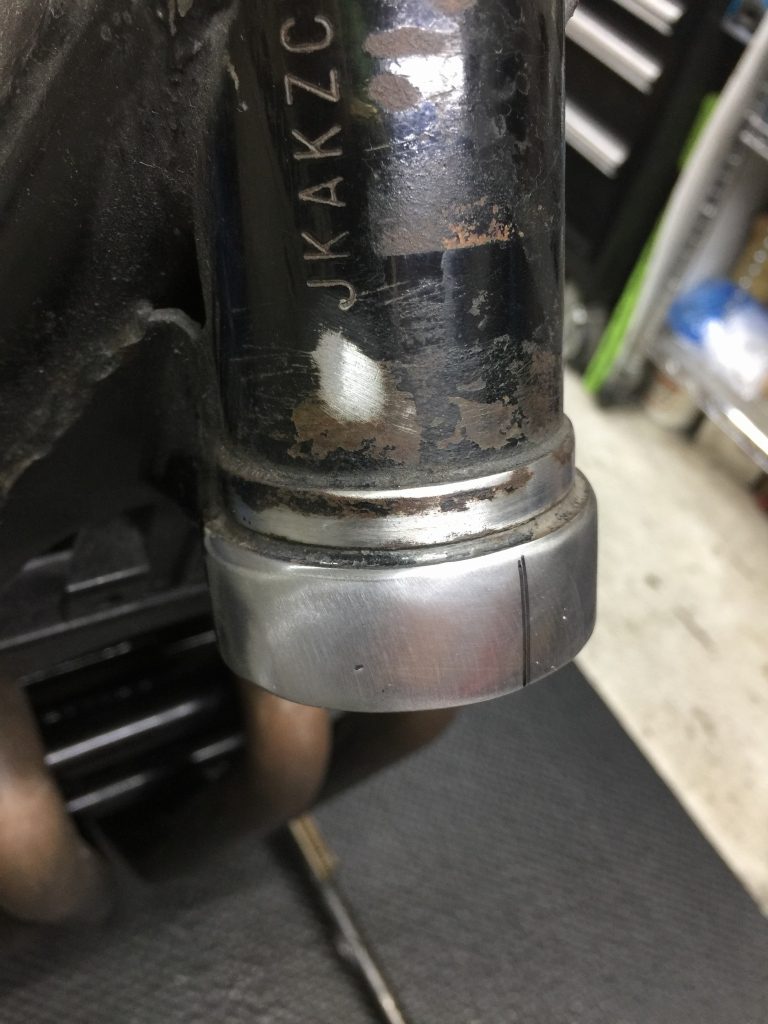

切断面を滑らかに仕上げます。

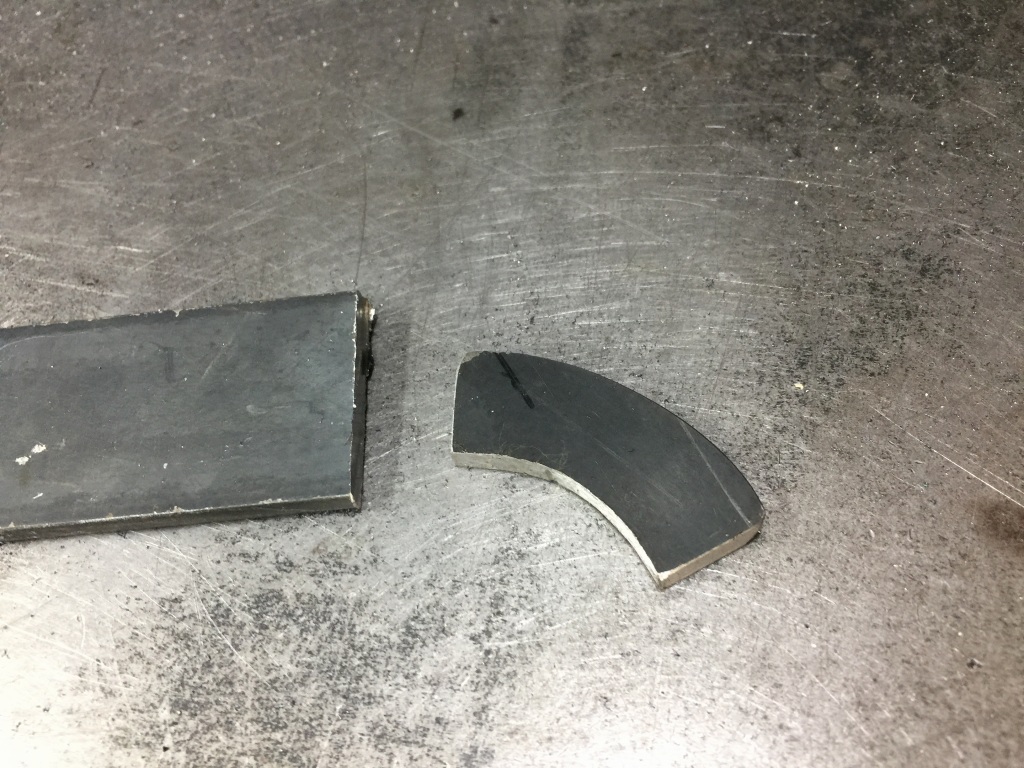

ストッパーになる鉄片を切り出します。形はノーマルと同じです。

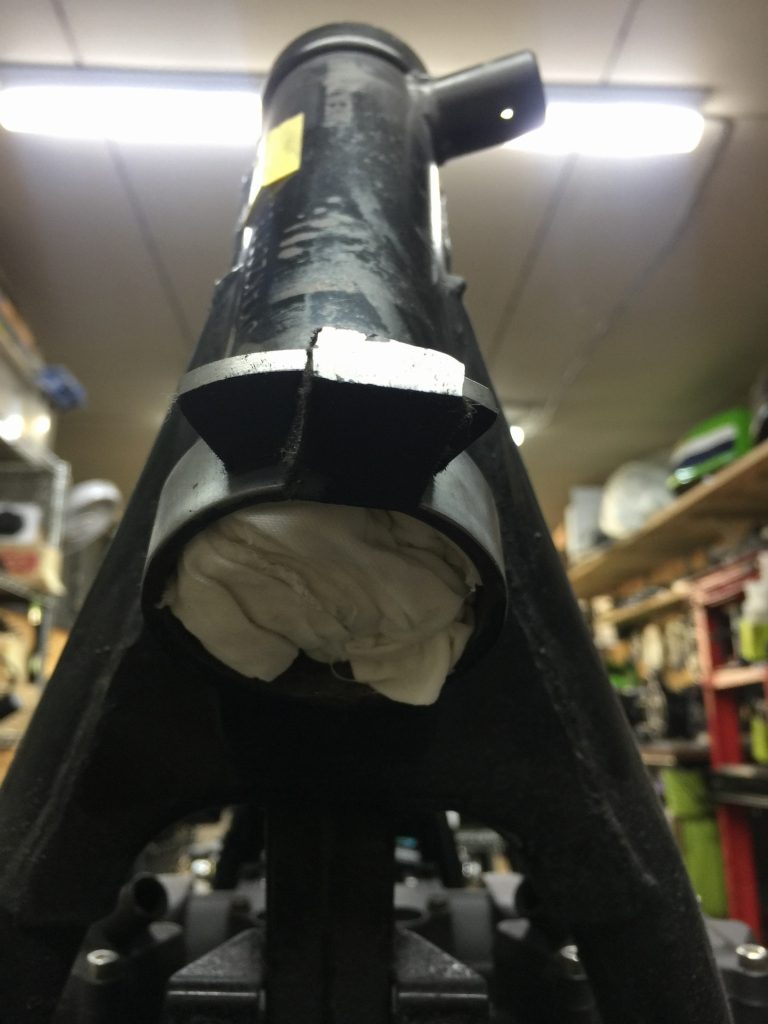

ストッパーをフレームに磁石で仮止めします。

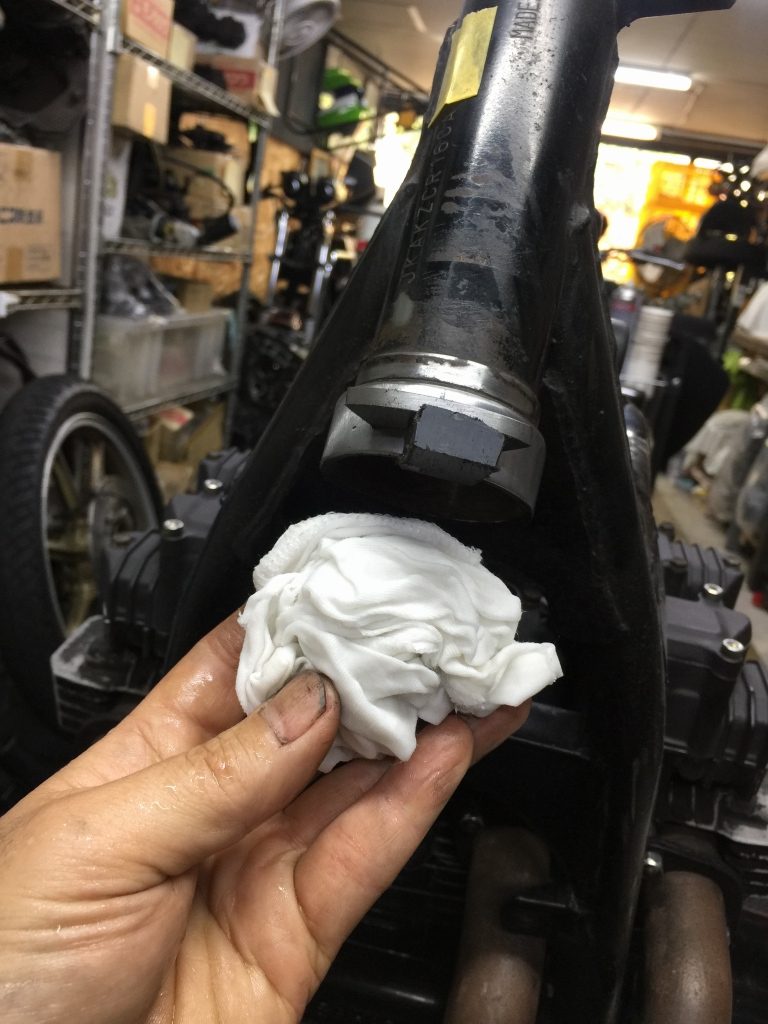

溶接する前に、ベアリングレースとなるハウジングの熱歪を防止するため、

水で湿らせたウエスをヘッドパイプに仕込んでおきます。

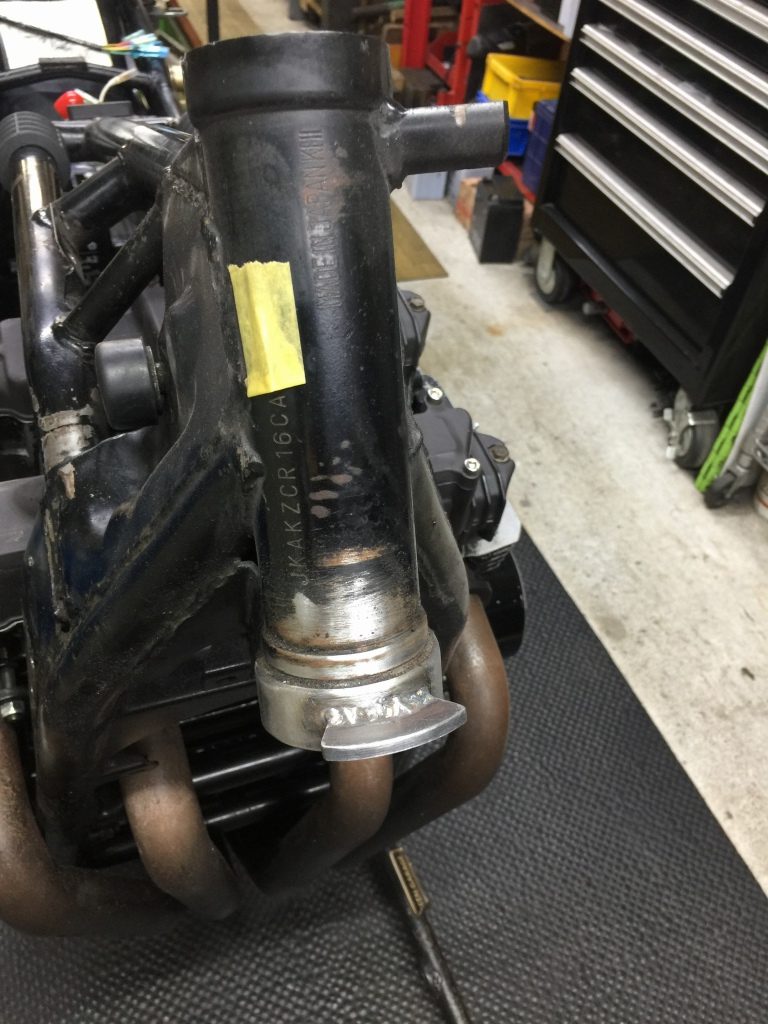

ストッパーを溶接します。

熱歪が発生しないよう、1点づつ冷ましながら時間をかけて溶接します。

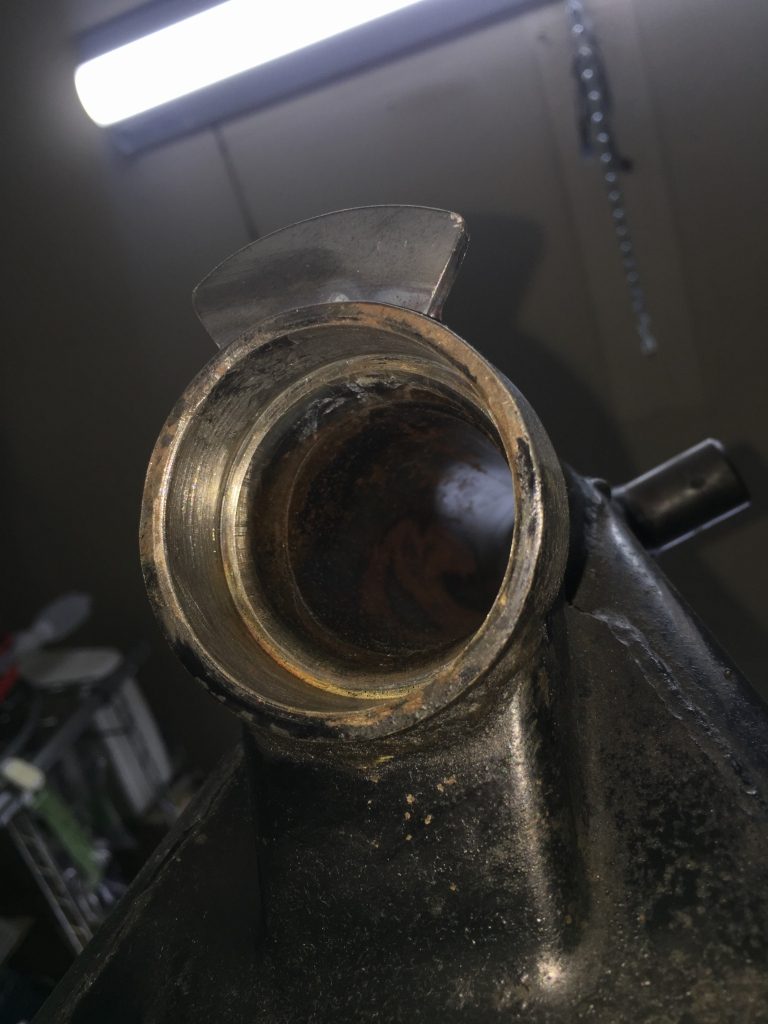

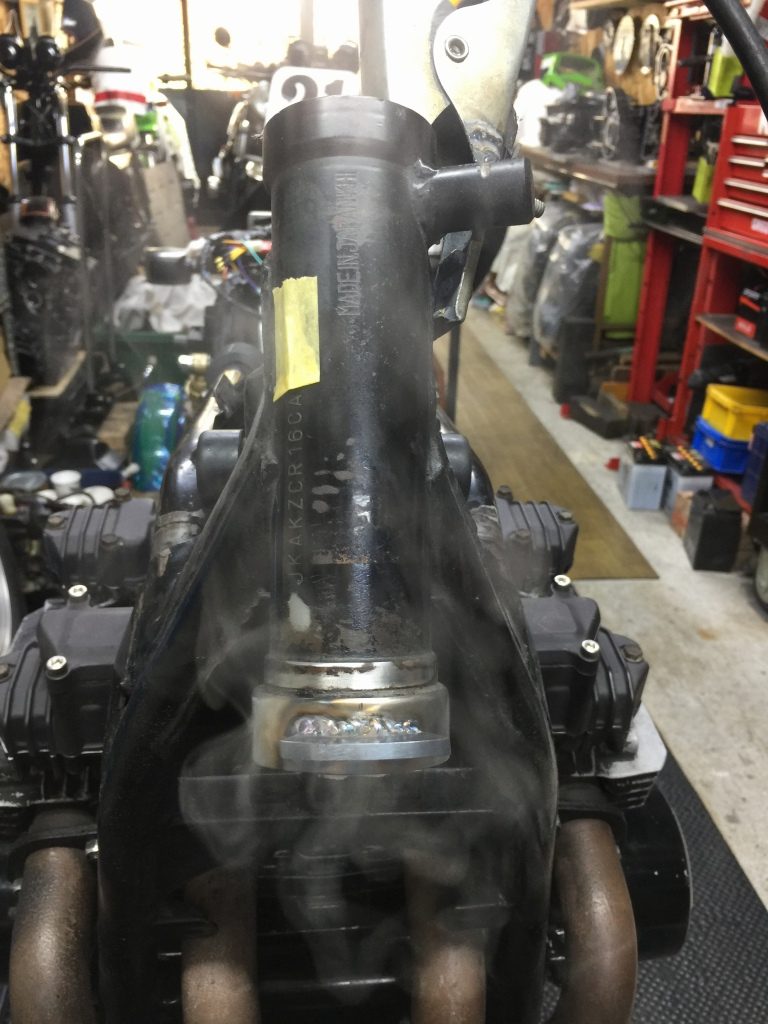

白いモヤはウエスから発生した蒸気です。



溶接が済んだら、塗装するので周辺をペーパーで整えます。



裏側はこんな感じ。

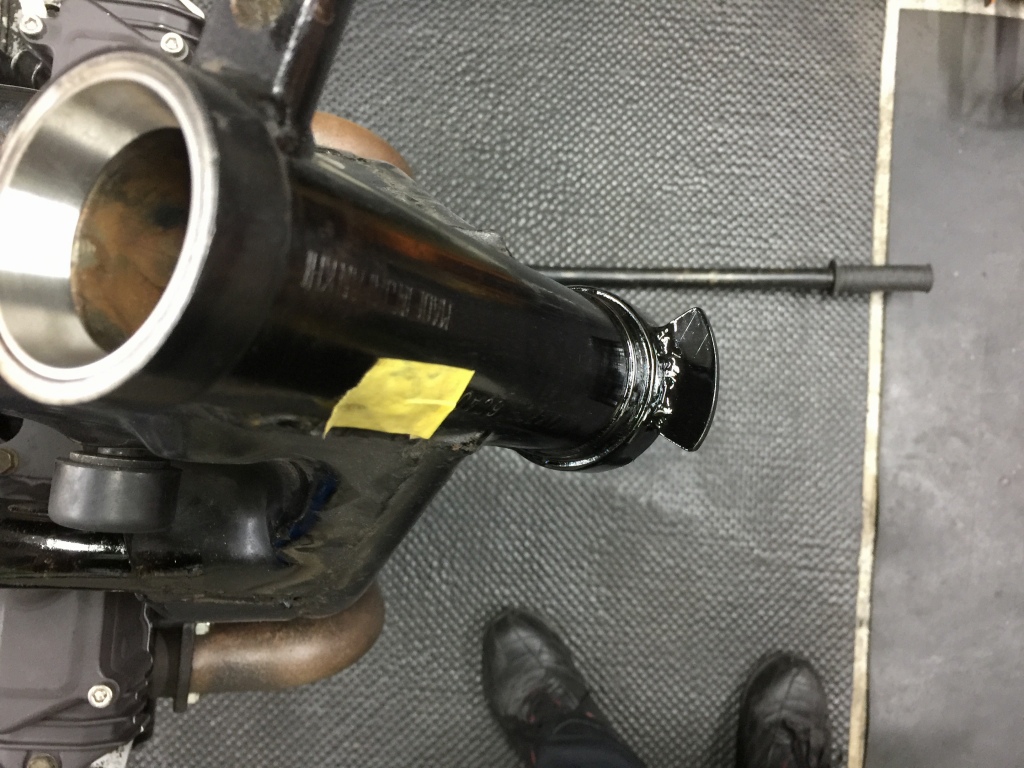

塗装は刷毛塗りです。

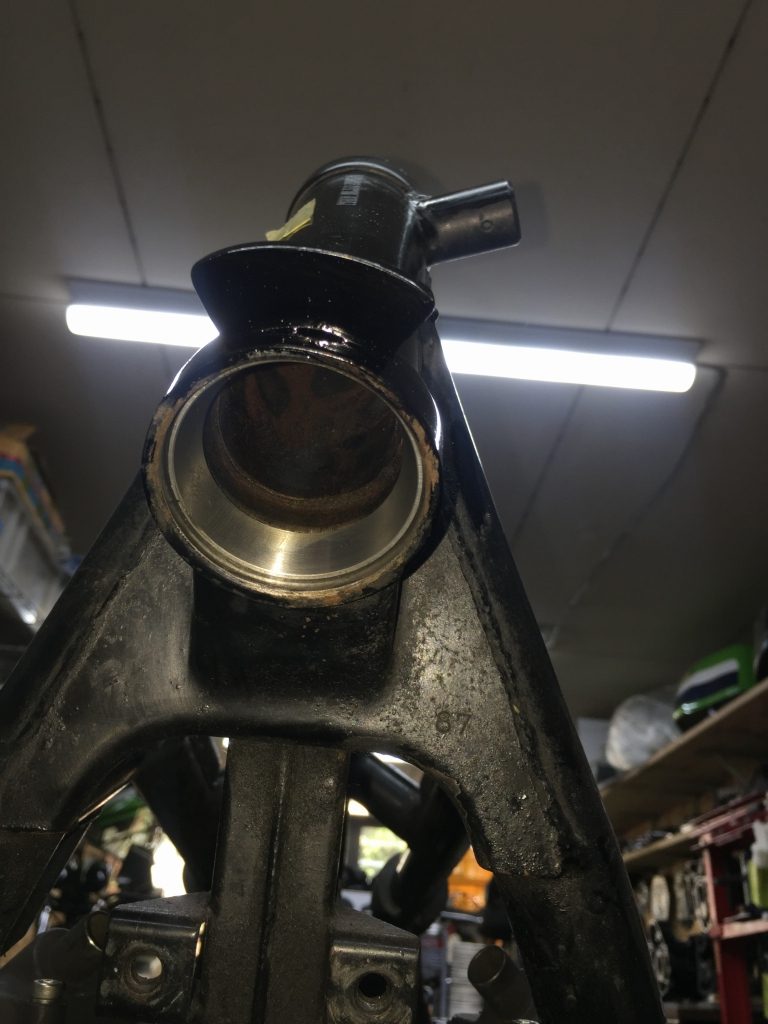

新しいアウターレースを圧入します。

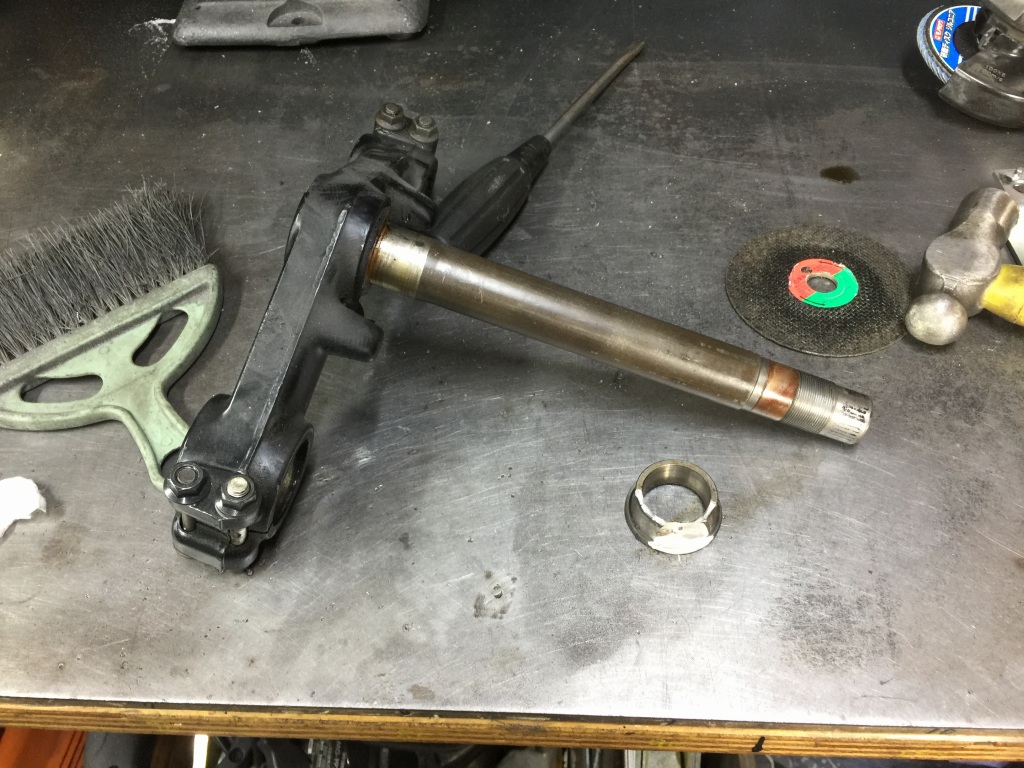

ロアステムのベアリングを交換します。

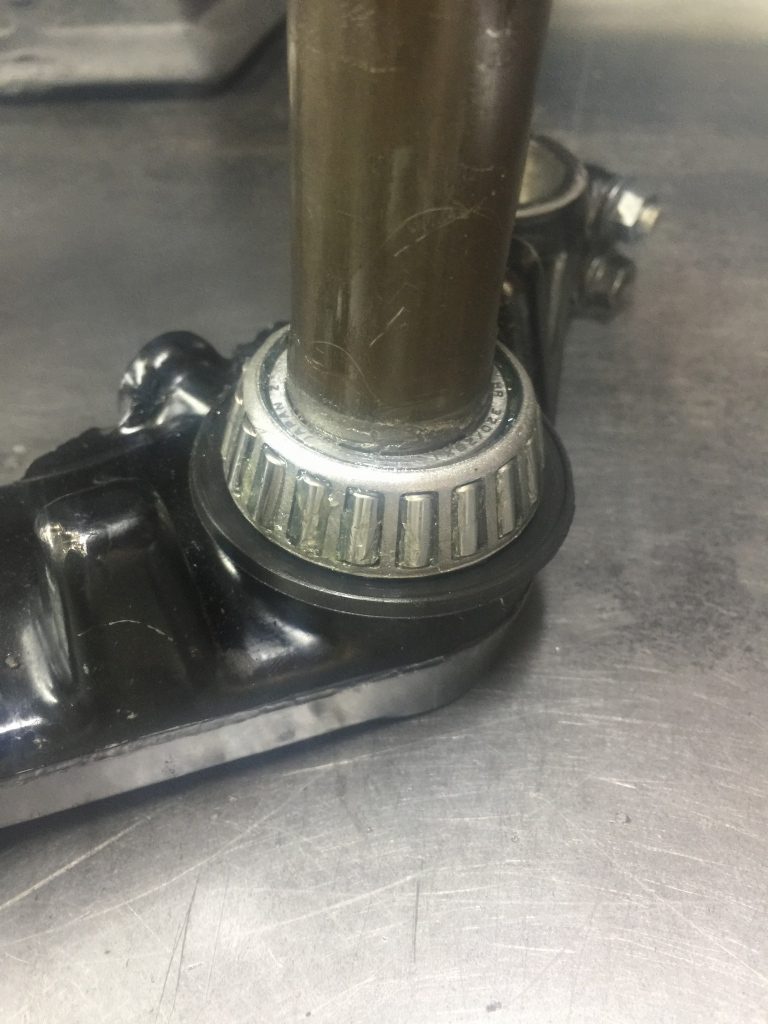

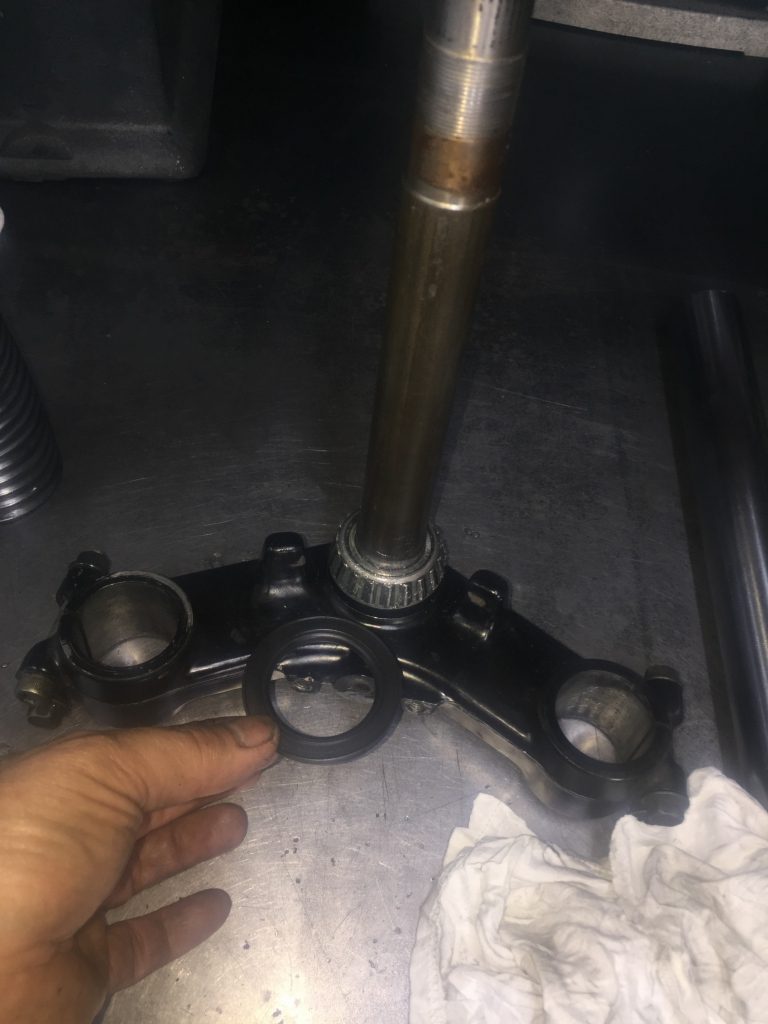

新しいベアリングを圧入したら、純正では付いていないダストシールの代わりにタンクキャップのパッキンを装着します。

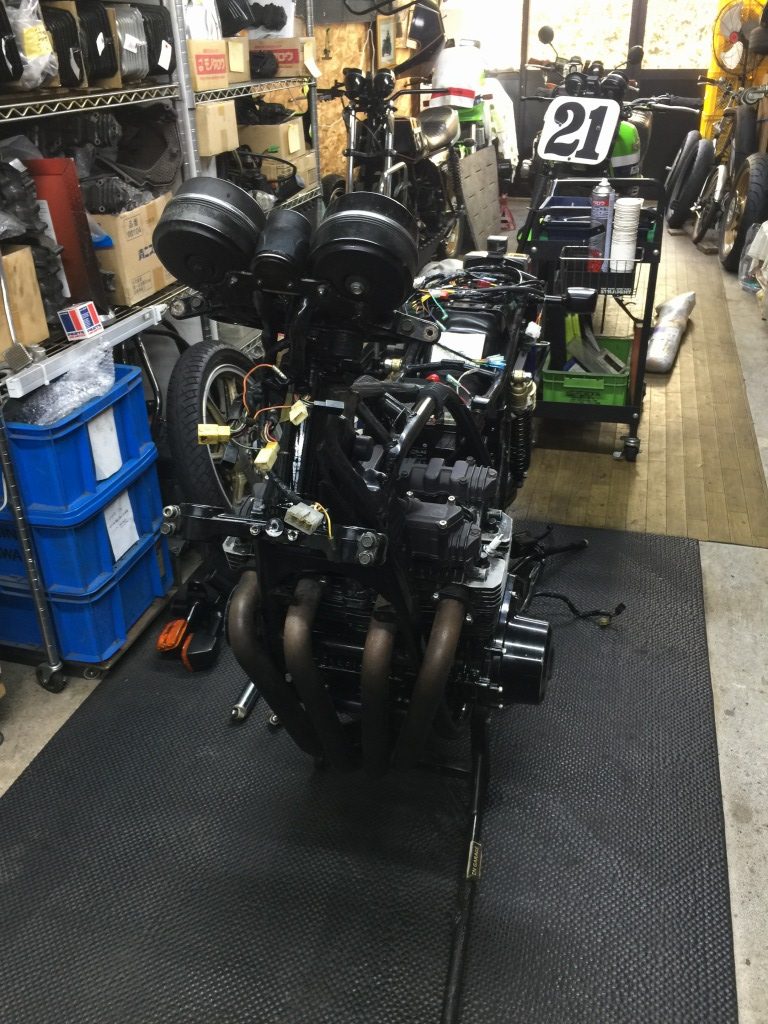

ステムを取り付けます。

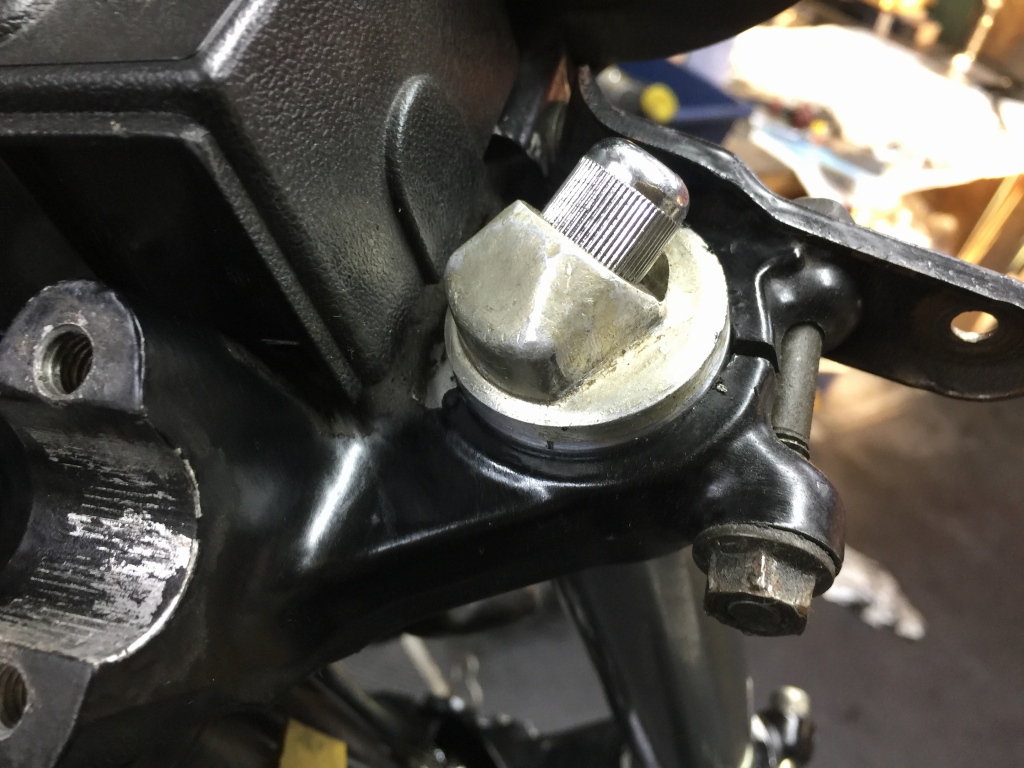

ダストシールはこんな感じになります。

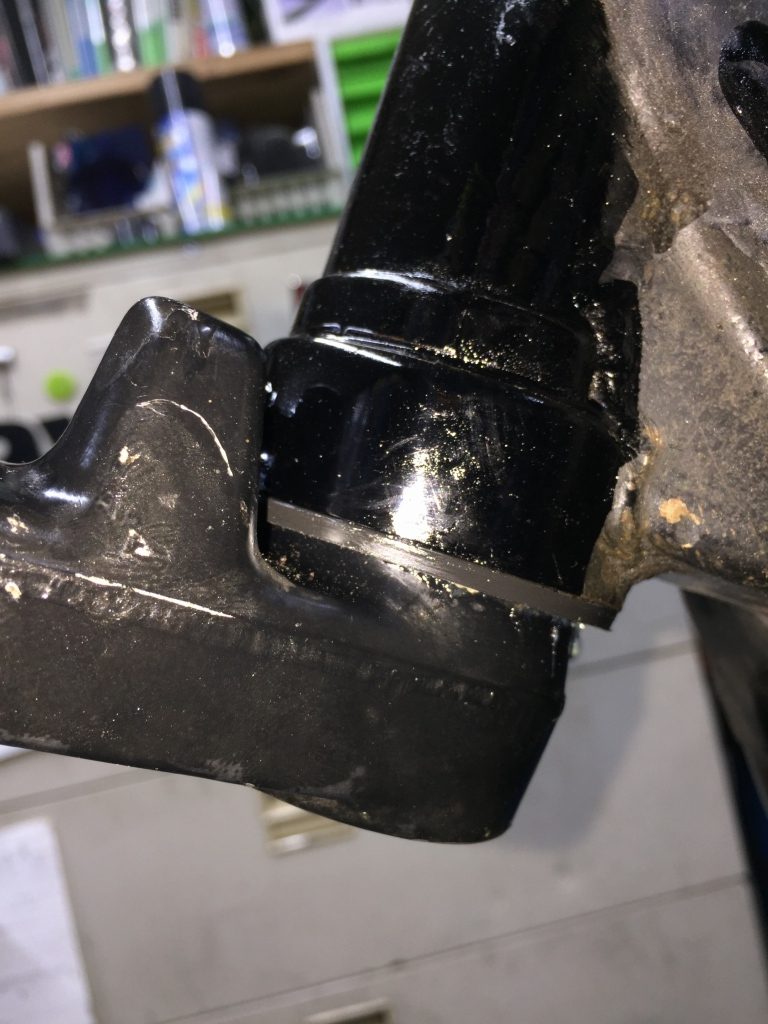

続いて、オイル漏れしているフロントフォークをオーバーホールします。

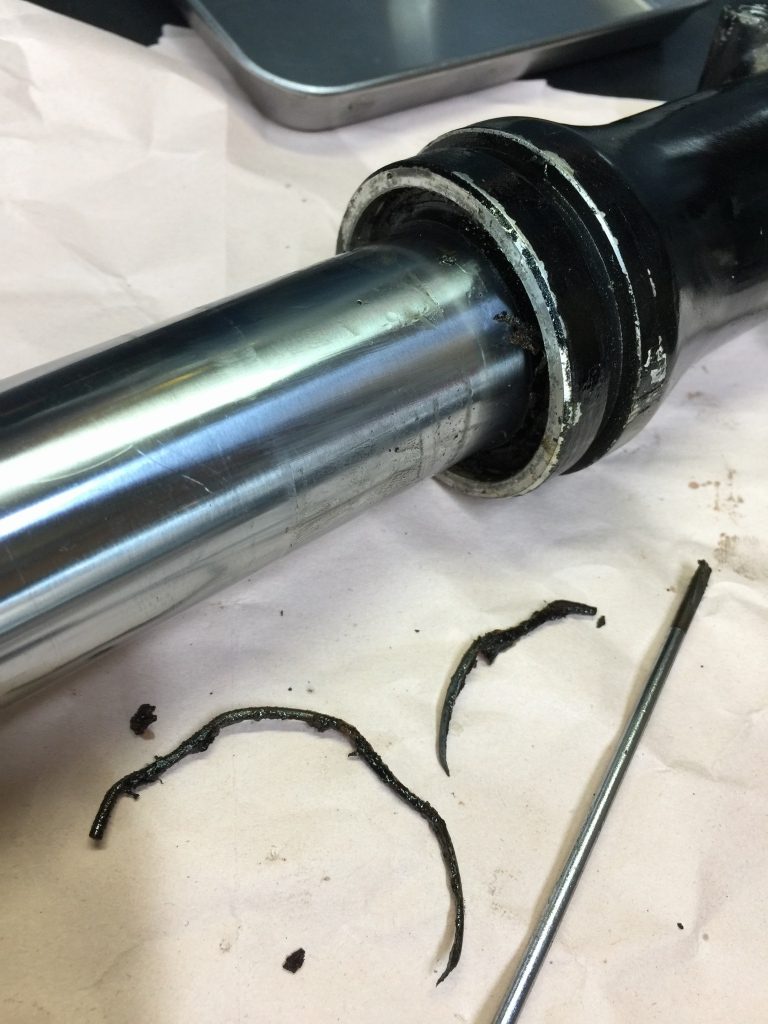

スナップリングは腐食して折れています。

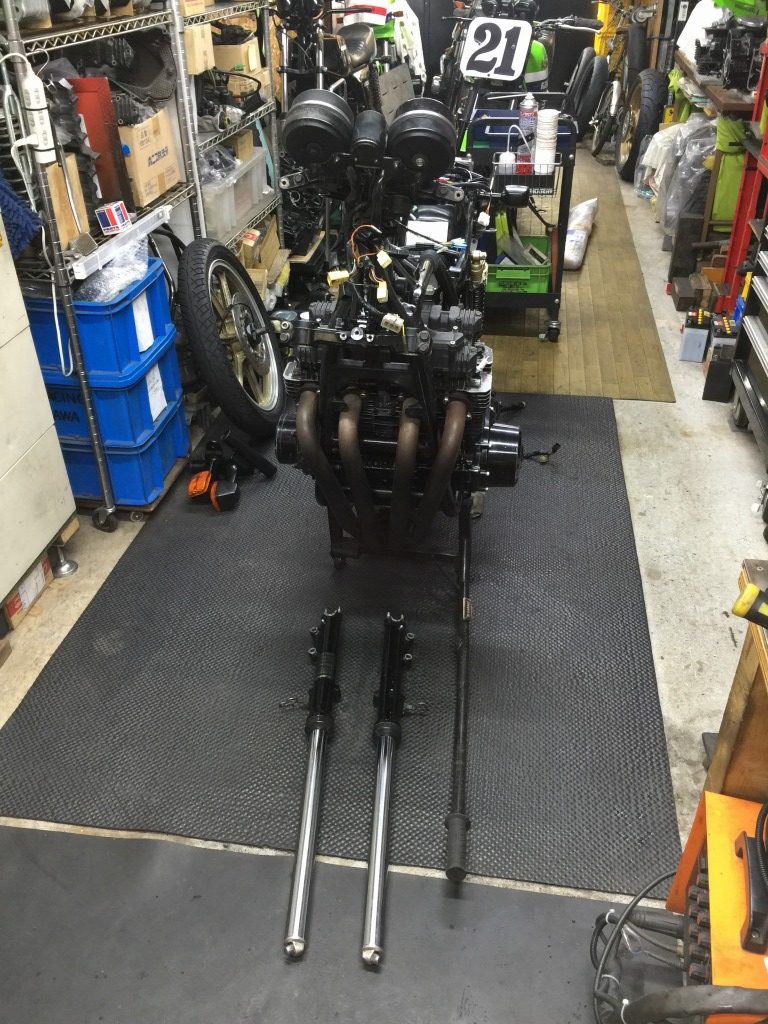

フォークを分解しました。欠品部品などは無いようです。



インナーチューブにはキズが多数付いていますが、オイルシールの摺動部分は無事のようです。

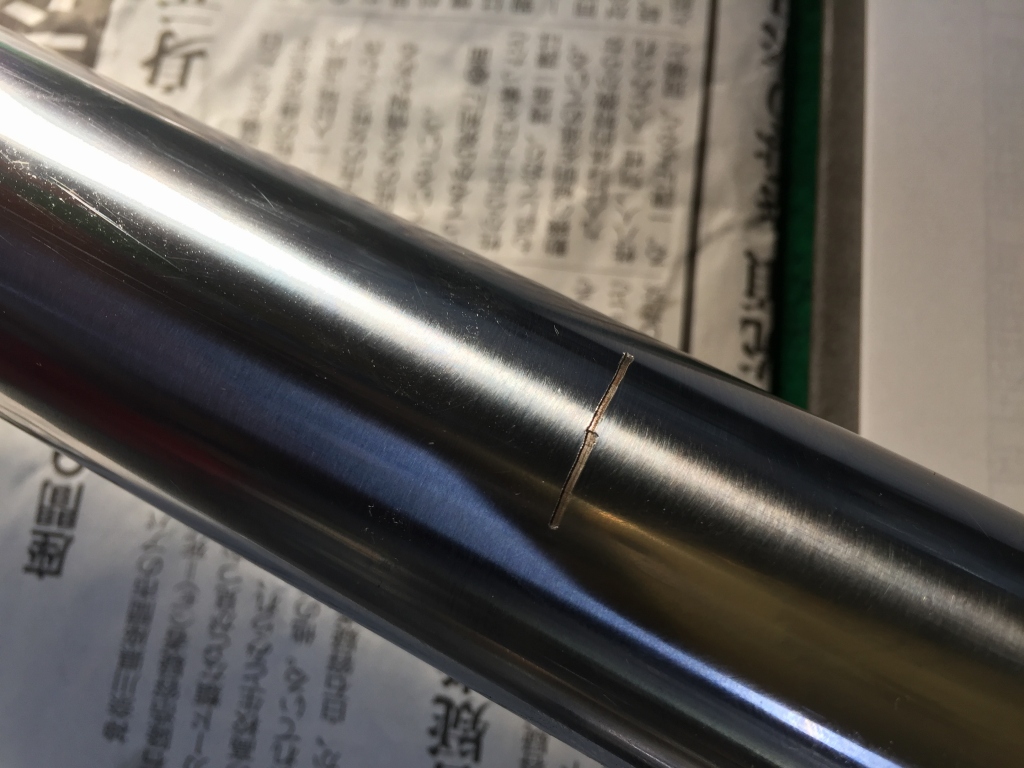

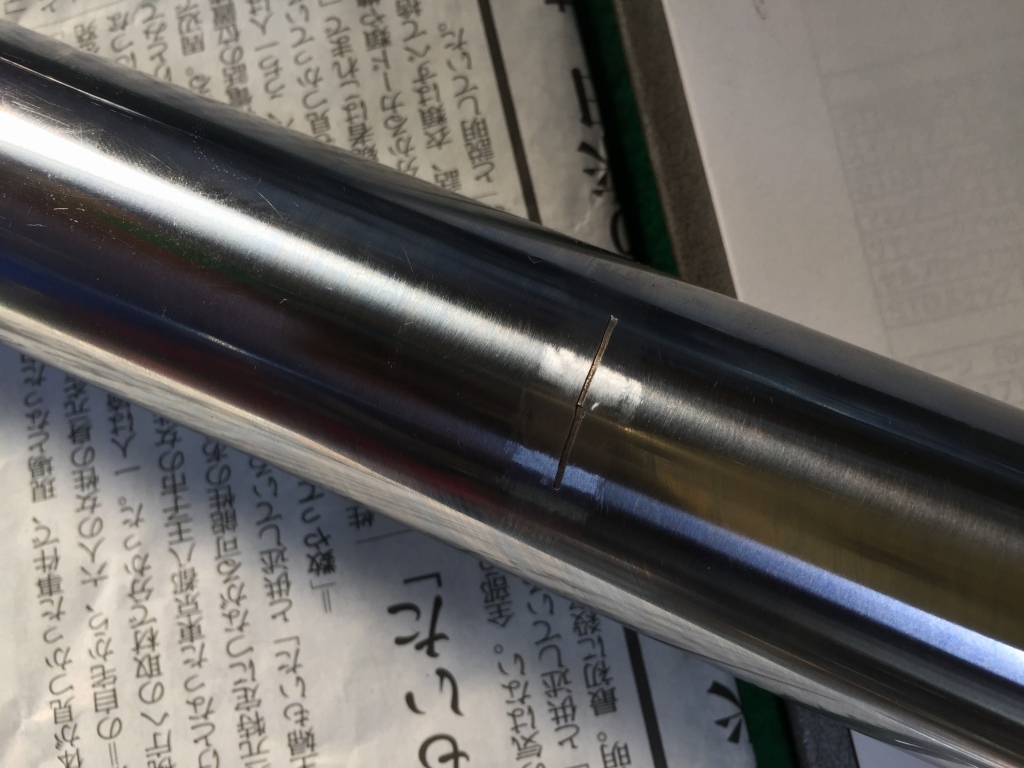

上の方にはこんな深い傷もあります。



オイルシールを通す時に引っかからないよう、オイルストーンで均しておきます。

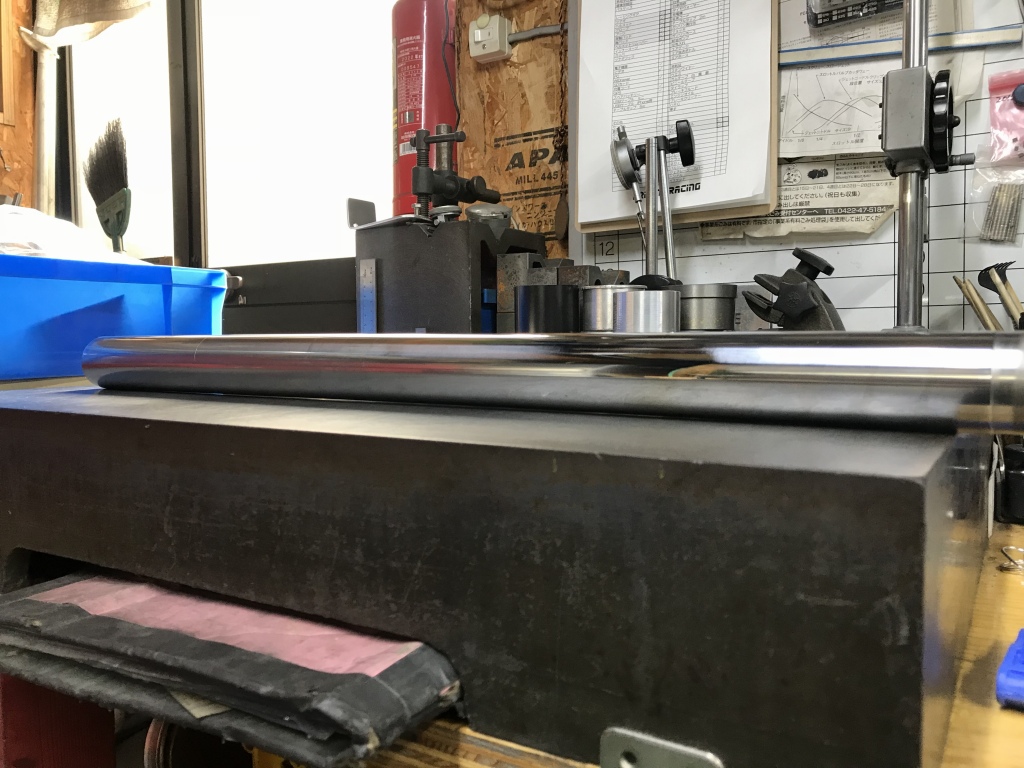

インナーチューブの曲がりを点検します。

隙間が見えるので曲がっているようです。

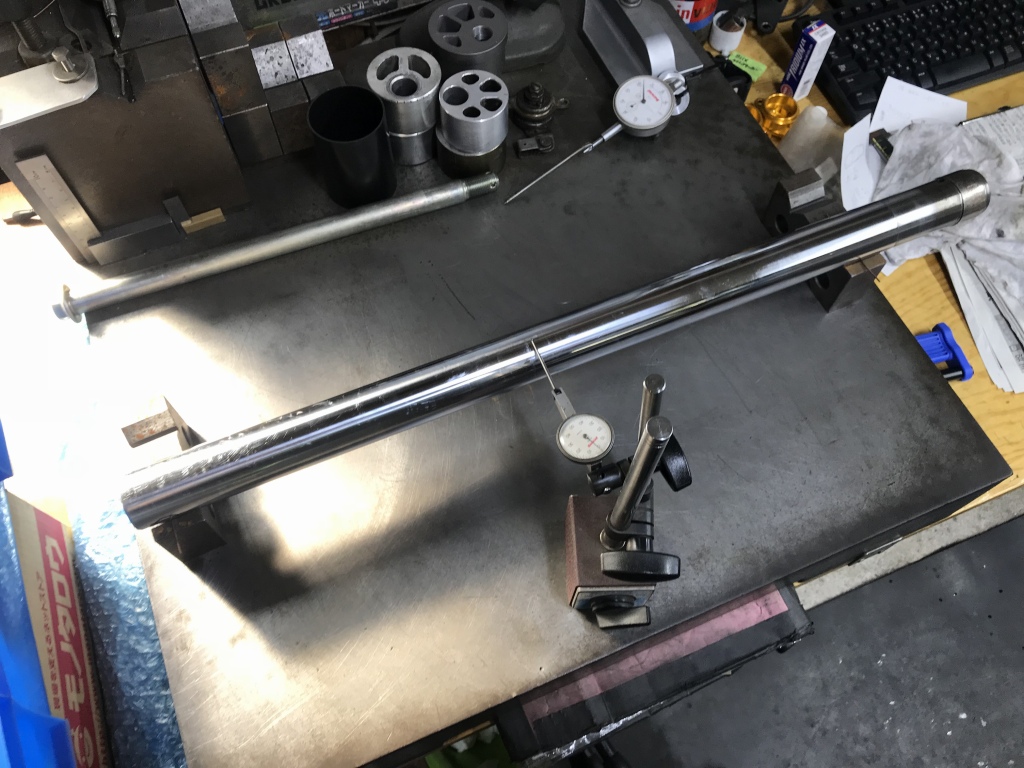

精密に曲がりを測定すると、左右とも0.4ミリほど曲がっていますが、

今回はインナーチューブを継続使用することになりました。

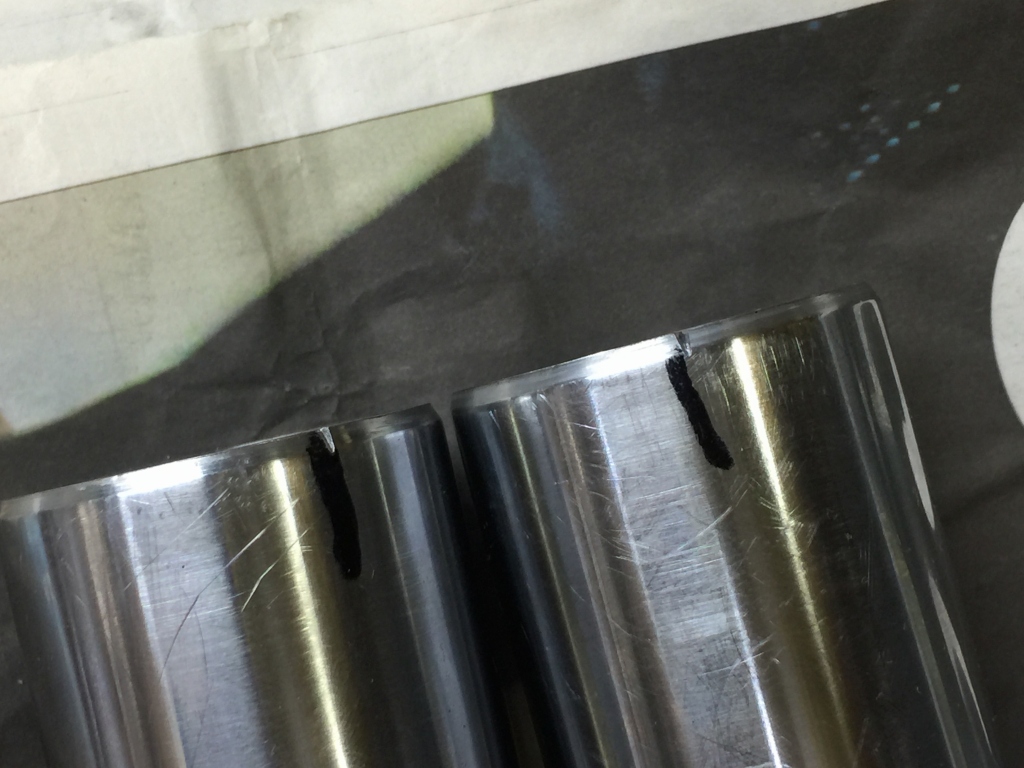

曲がりの凸側にヤスリでマーキングしておきます。

組付けるときはこのマークを前か後ろの同じ方向に左右合わせて組み付けます。

そうすれば、曲がりの影響は最小限になるでしょう。



部品を洗浄して組み立てに入ります。

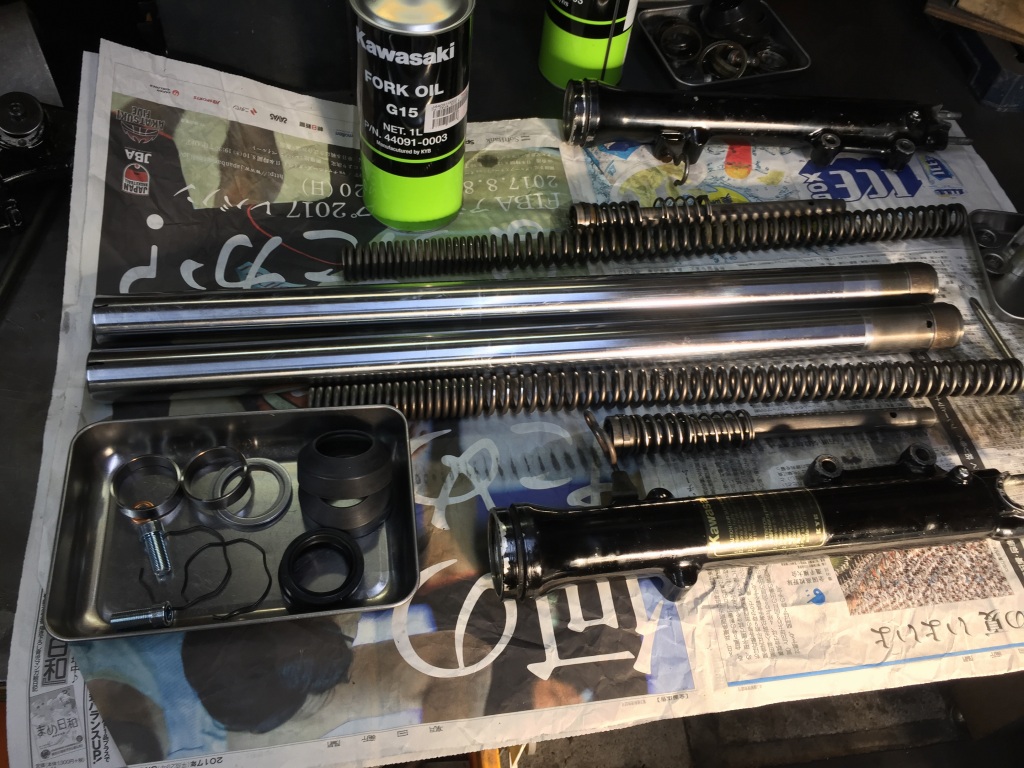

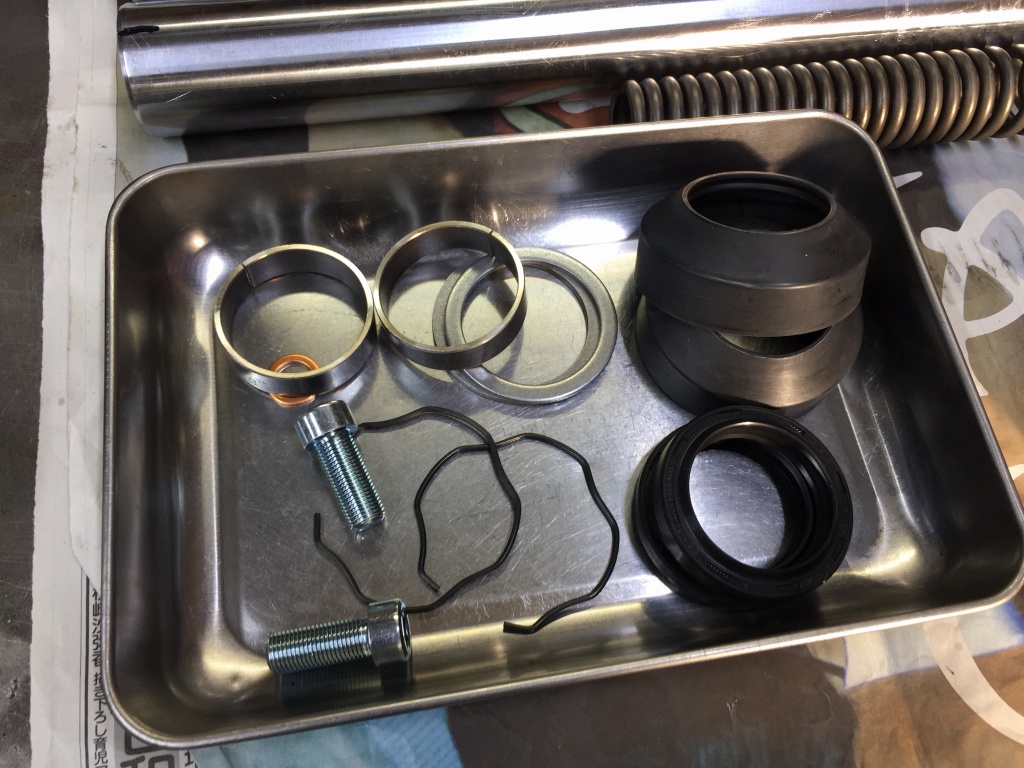

今回交換する部品はこちらです。



フォークを組み立てたら、オイルを入れレベルを調整します。

値はマニュアル通りです。

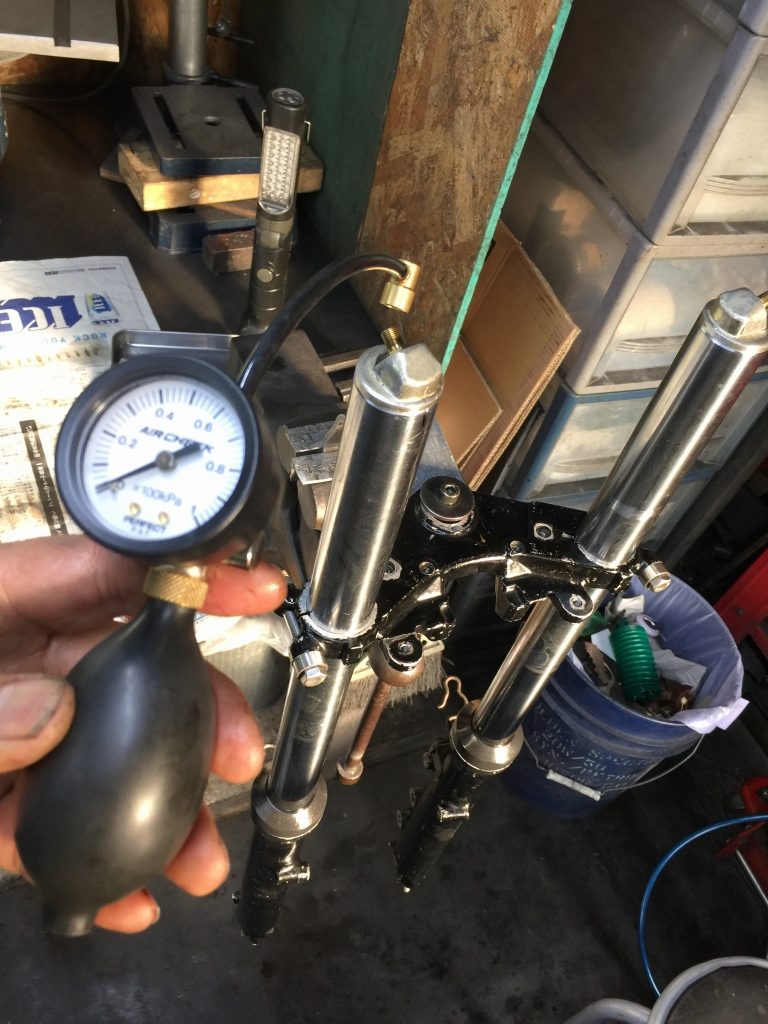

エアもマニュアル通りの標準値で入れて加圧します。



フォークが完成しました。



左右のエアバルブの向きを考慮しつつ、マークは後ろ向きとします。



左側はこんな感じ。

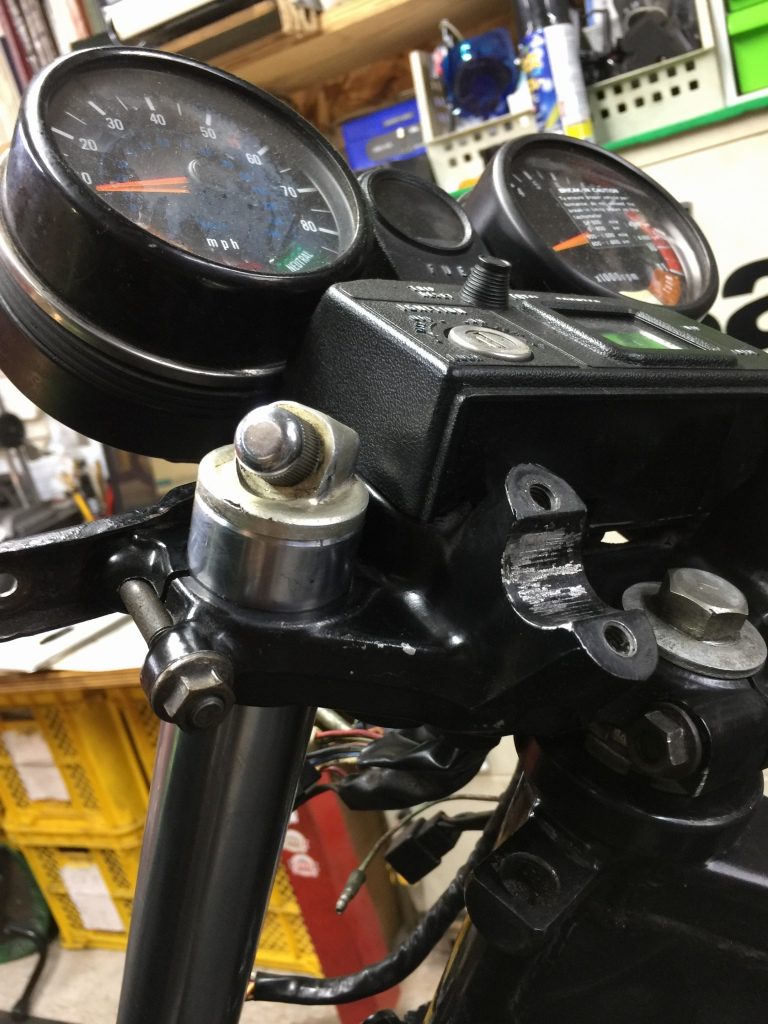

エアバルブの向きがちぐはぐですが仕方ありません。



ホイールを取り付けて、フロントサス周りの完成です。
