先日入庫したZ1Rですが分解点検に入ります。
ノーマルマフラーを外してオイルを抜きます。

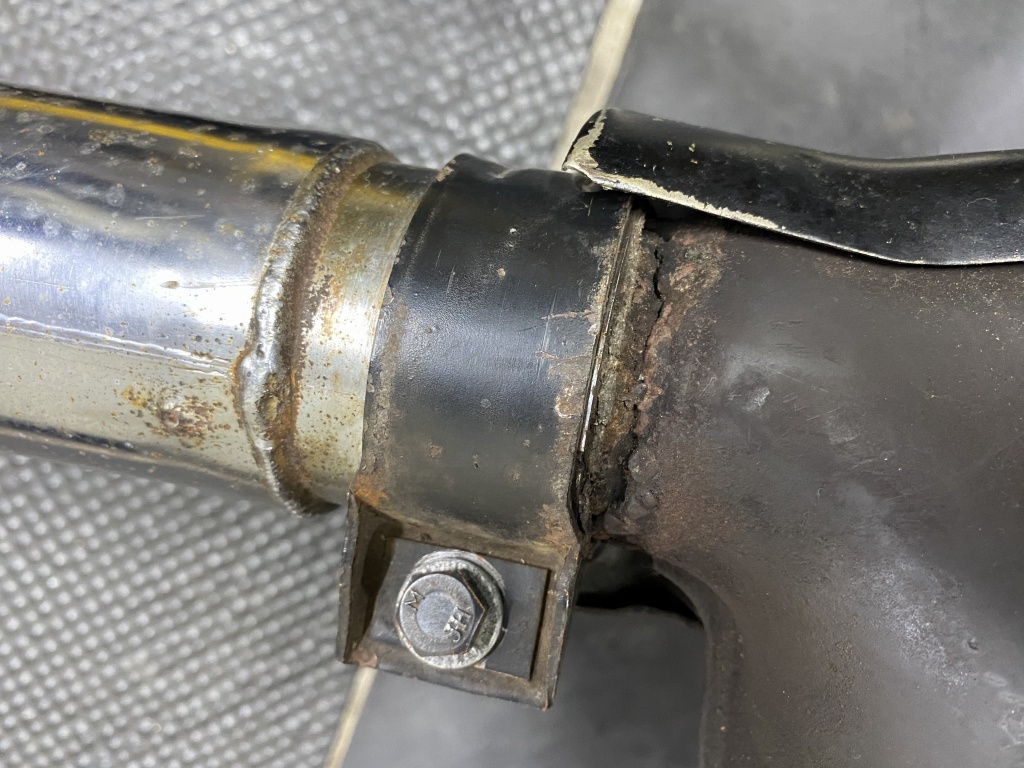

マフラーは概ねきれいだと思っていましたが、集合部の付け根はクラックが入っていて修理した痕もありました。これ以上の溶接修理は難しいかも。

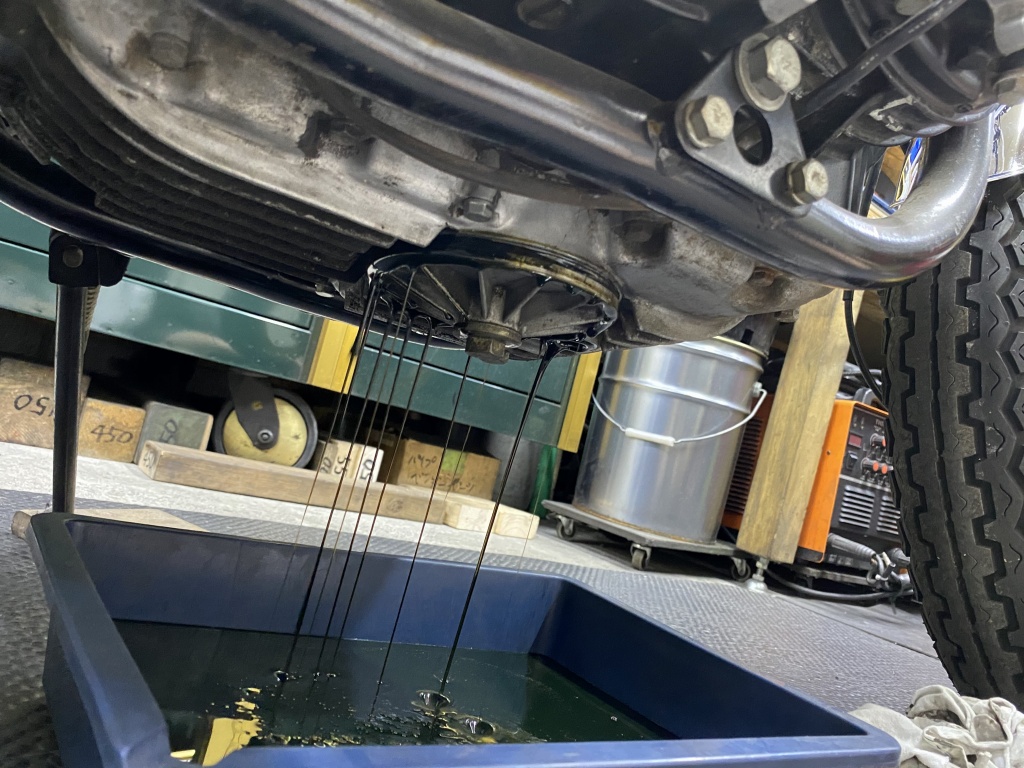

エンジンオイルを抜きます。オイルは意外なほどきれいです。

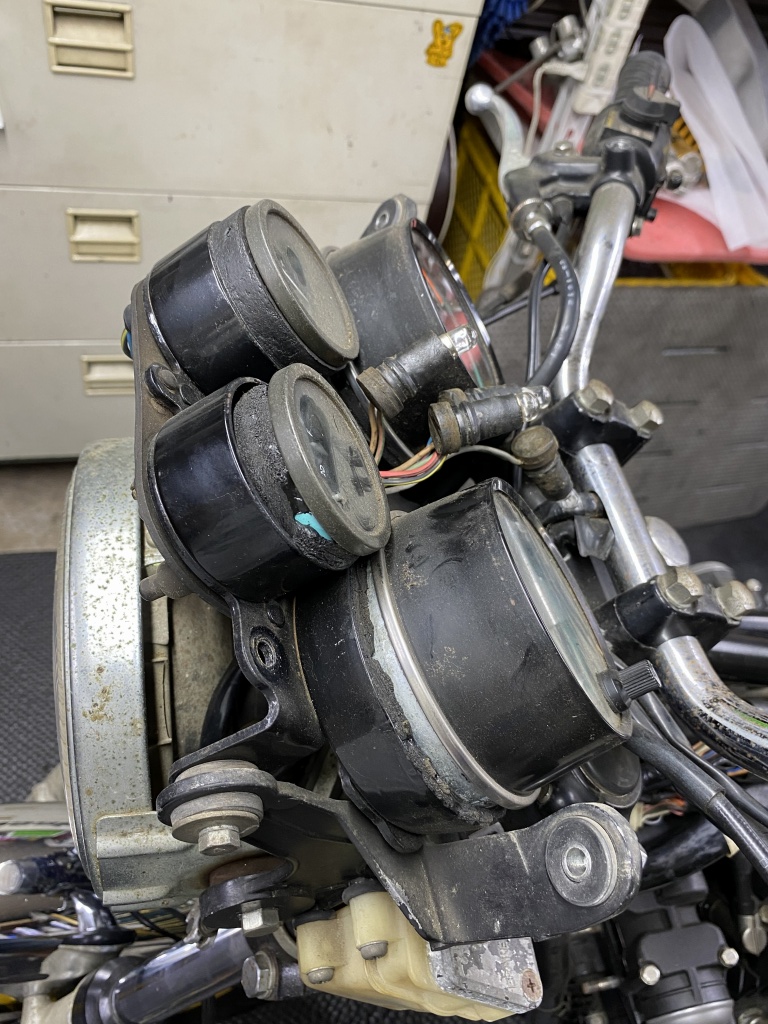

メーター周り。ほぼ原形をとどめていますが、マウントのスポンジは溶けているので簡単なレストアは必要です。

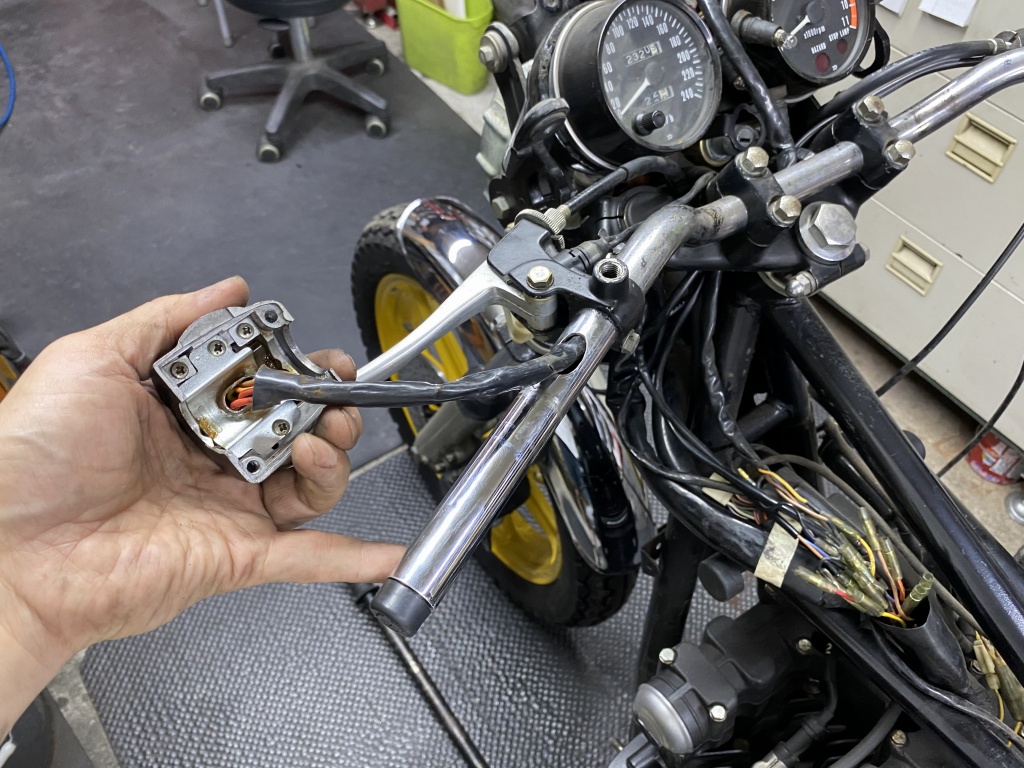

破損しているハンドルスイッチは交換するので外します。配線は一部ハンドルバーに内蔵式です。

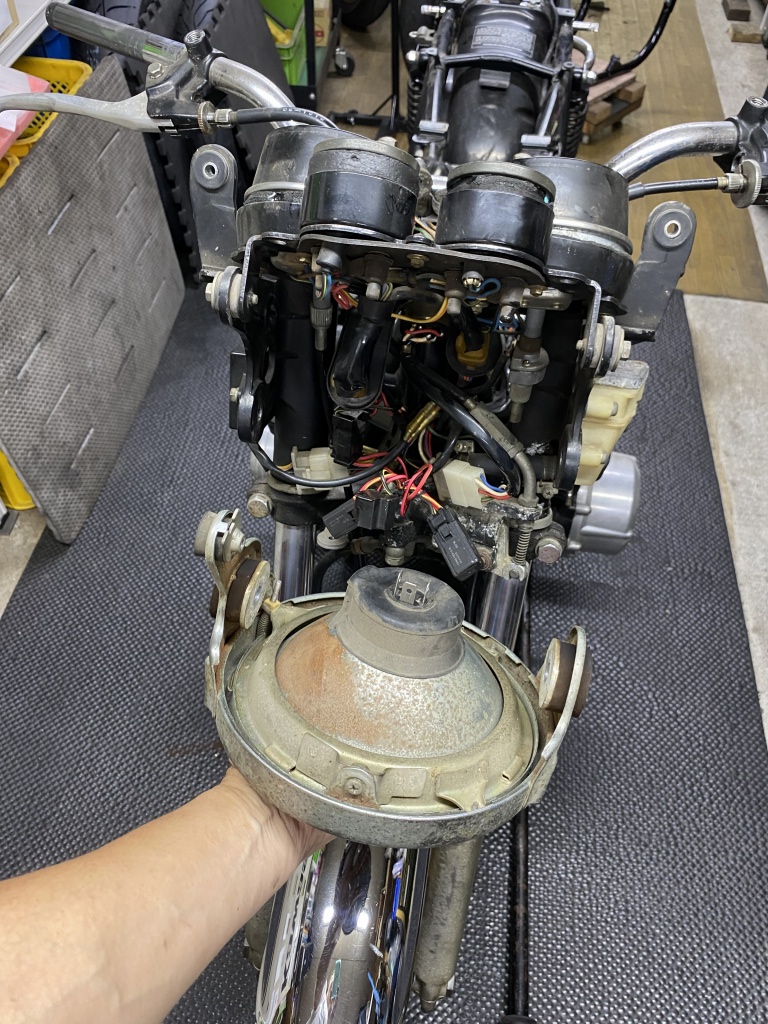

ヘッドライトを外します。

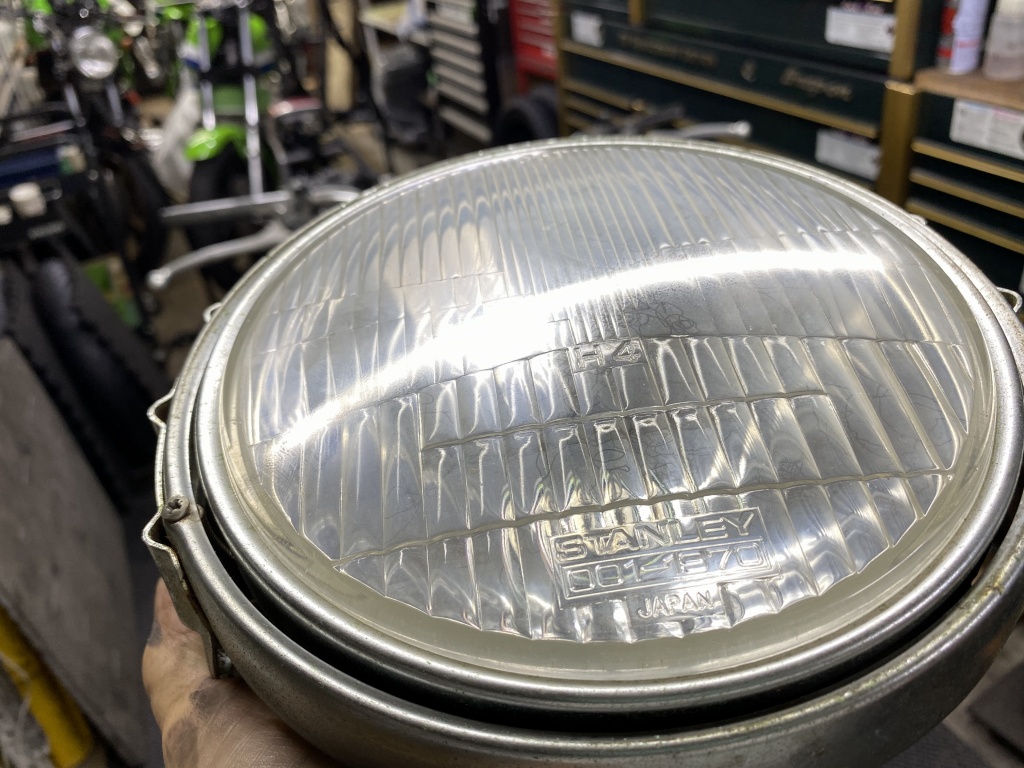

レンズ内側と反射板はかなり曇っています。ウエスで拭いてキレイにならなければ交換が必要です。

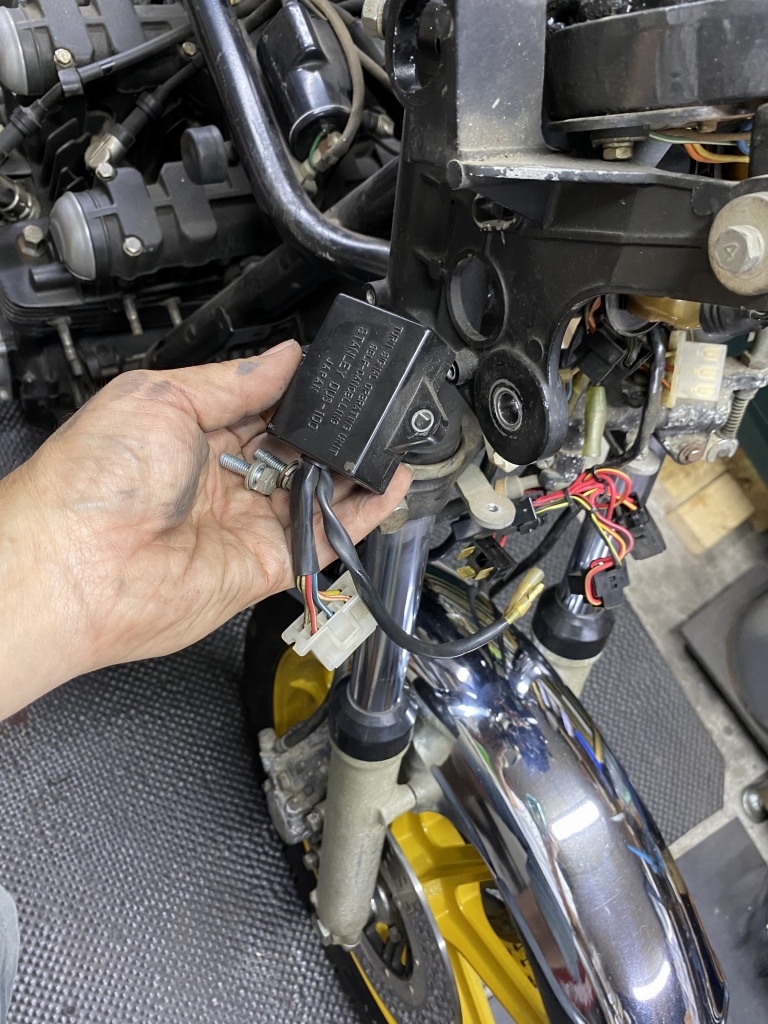

こちらはリザーブライティングデバイス、使わないので取り外します。

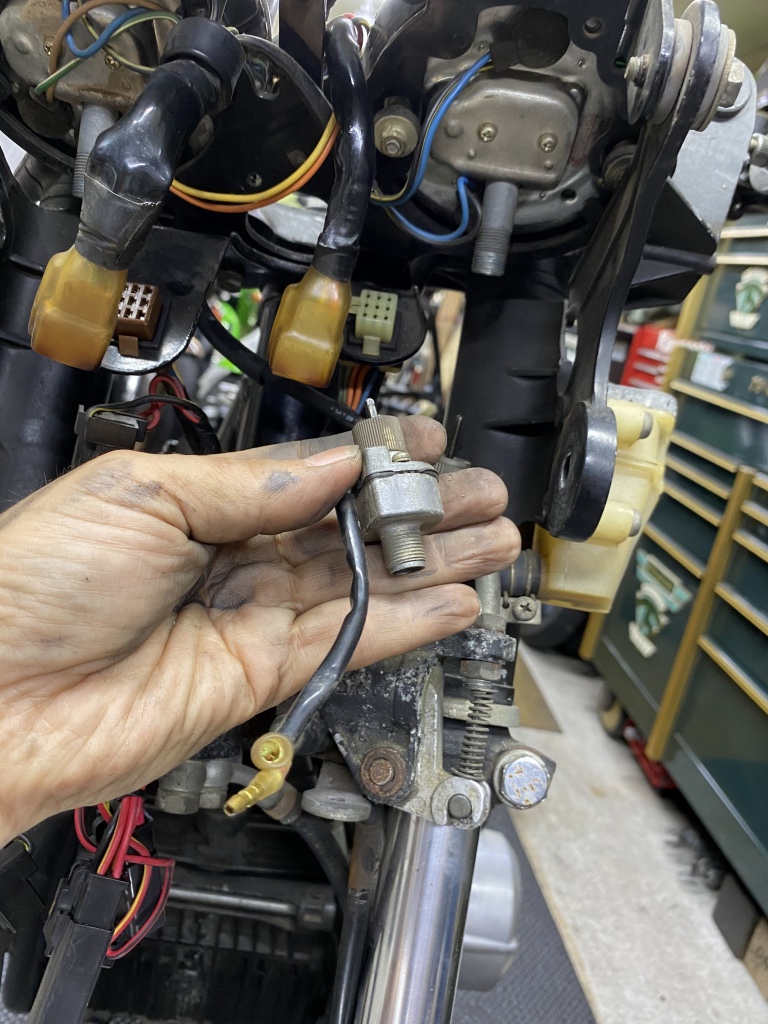

こちらはウインカーオートキャンセラーのセンサー部品、使わないので外します。
特徴のあるZ1Rのフロントブレーキです。ケーブル式のレバーからの力で三又にあるマスターを作動させる2段階式です。これはフロントカウルのデザインを優先した結果、ハンドルにマスターを付けるスペースが無かったための策。非常にタッチが悪く効かないので不評なブレーキです。

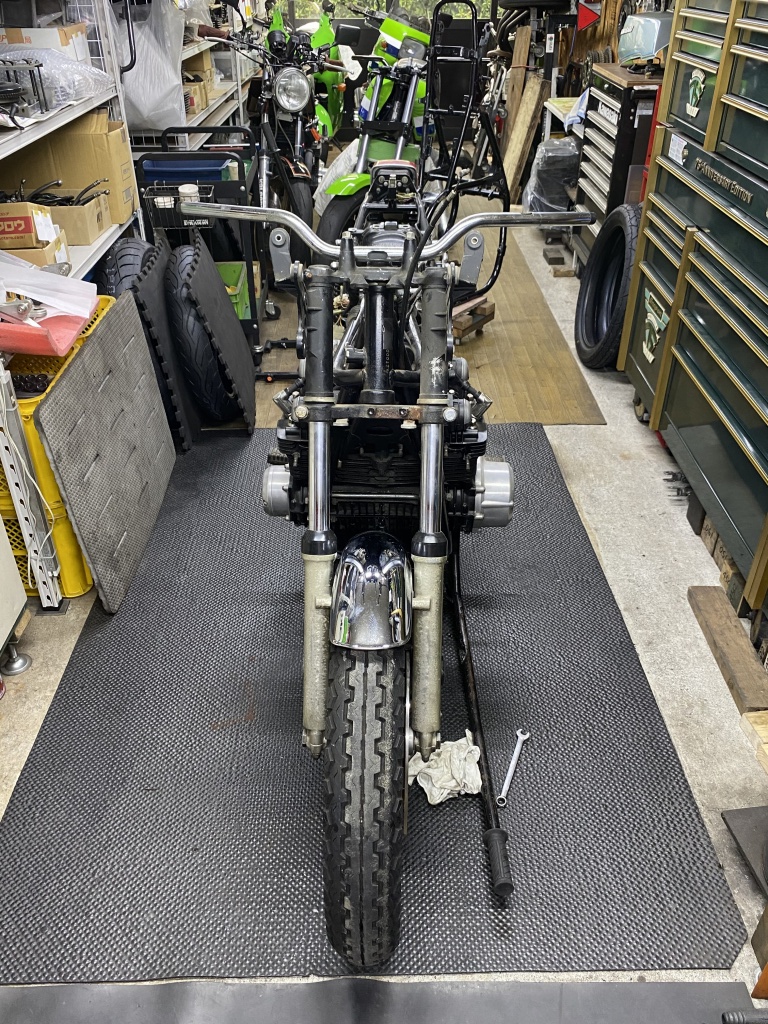

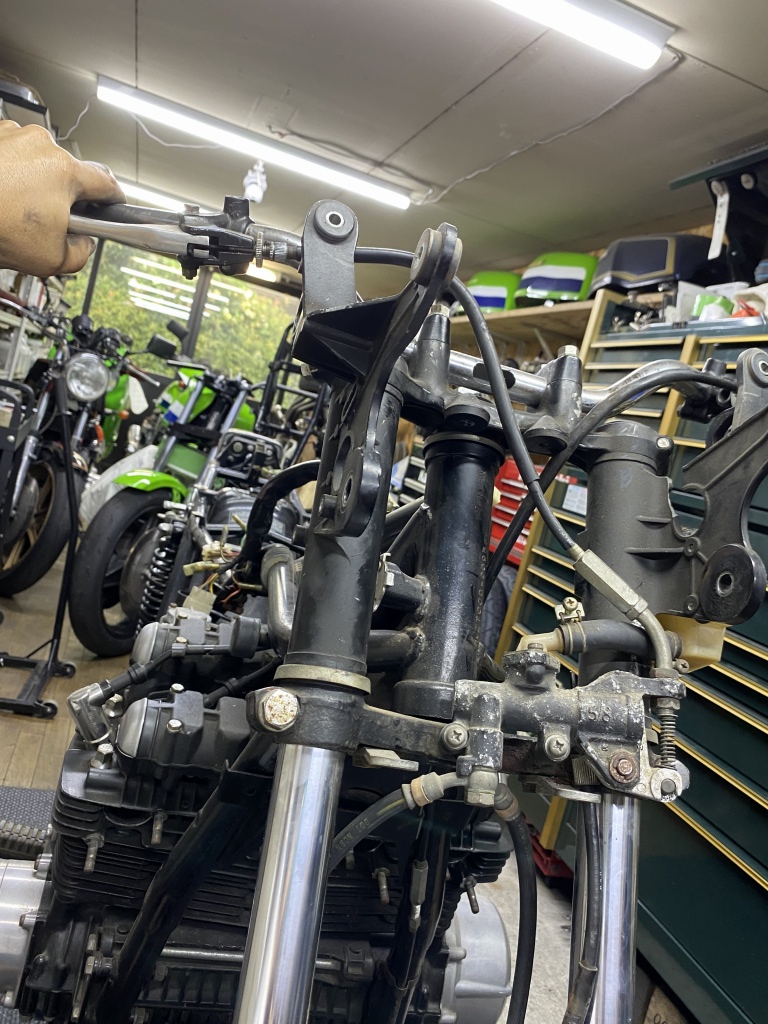

ノーマルマスターも外し、フロント周りがすっきりしました。
フロント周りで大きな破損は左のライトステーです。欠けているので溶接修理が必要です。

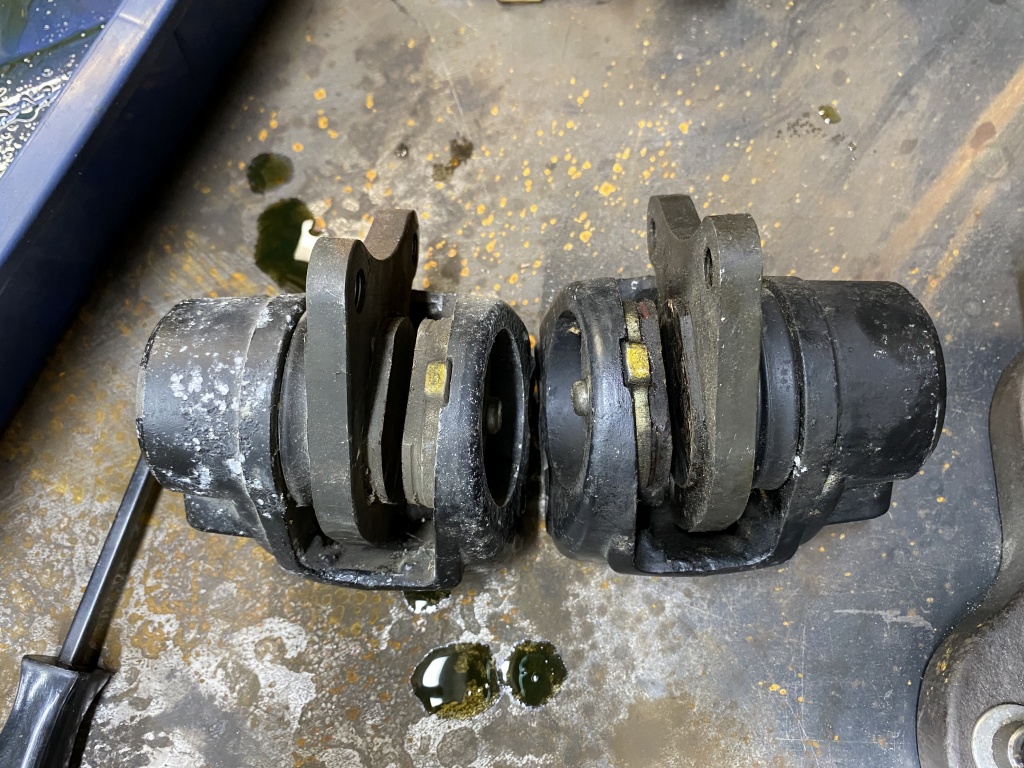

フロントキャリパーも固着しているので、交換した方が良さそうです。

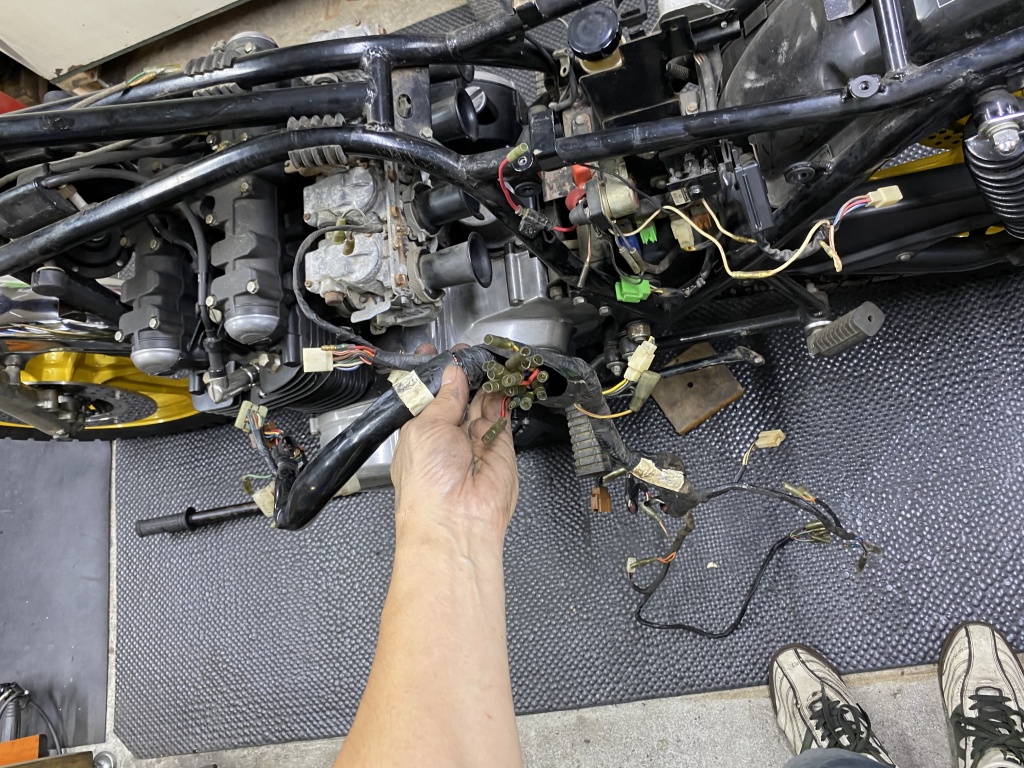

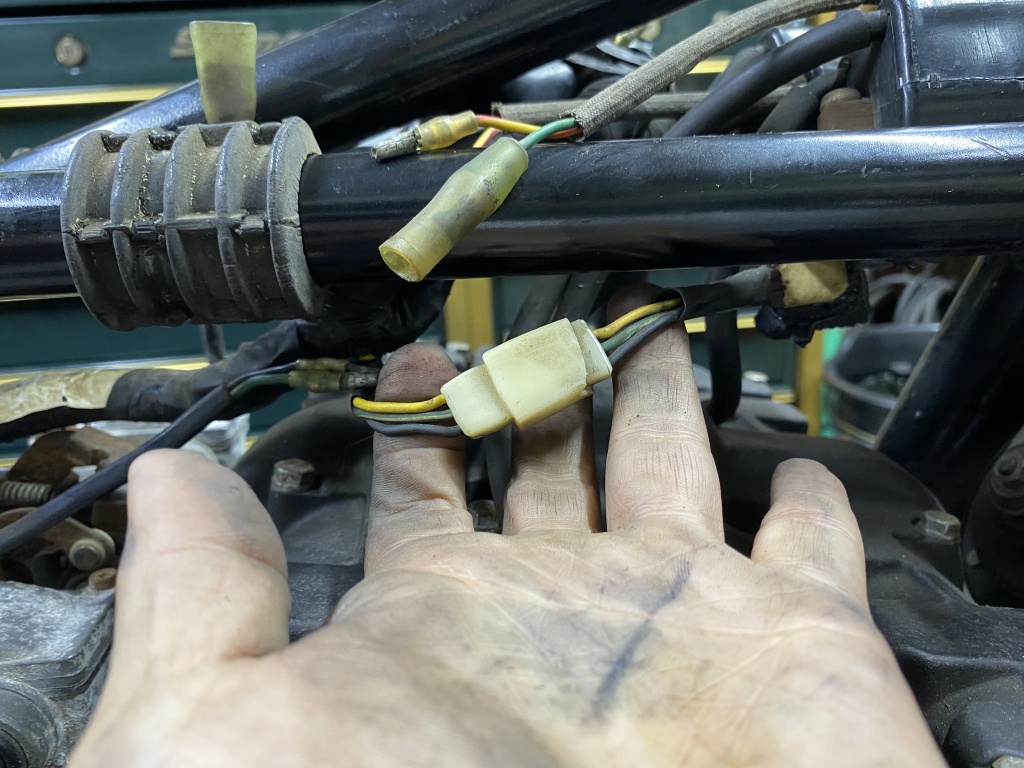

メインハーネスは比較的きれいで、異常なのはこの溶けたカプラーだけのよう。
メインハーネスは一旦外して点検し、継続使用の予定です。

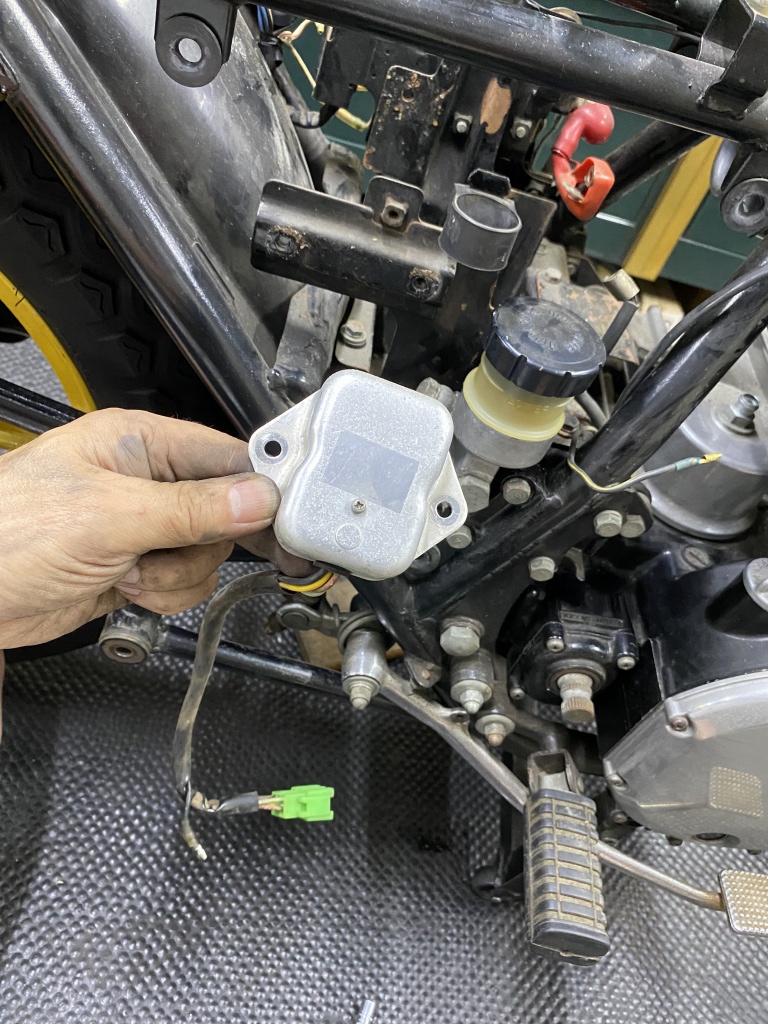

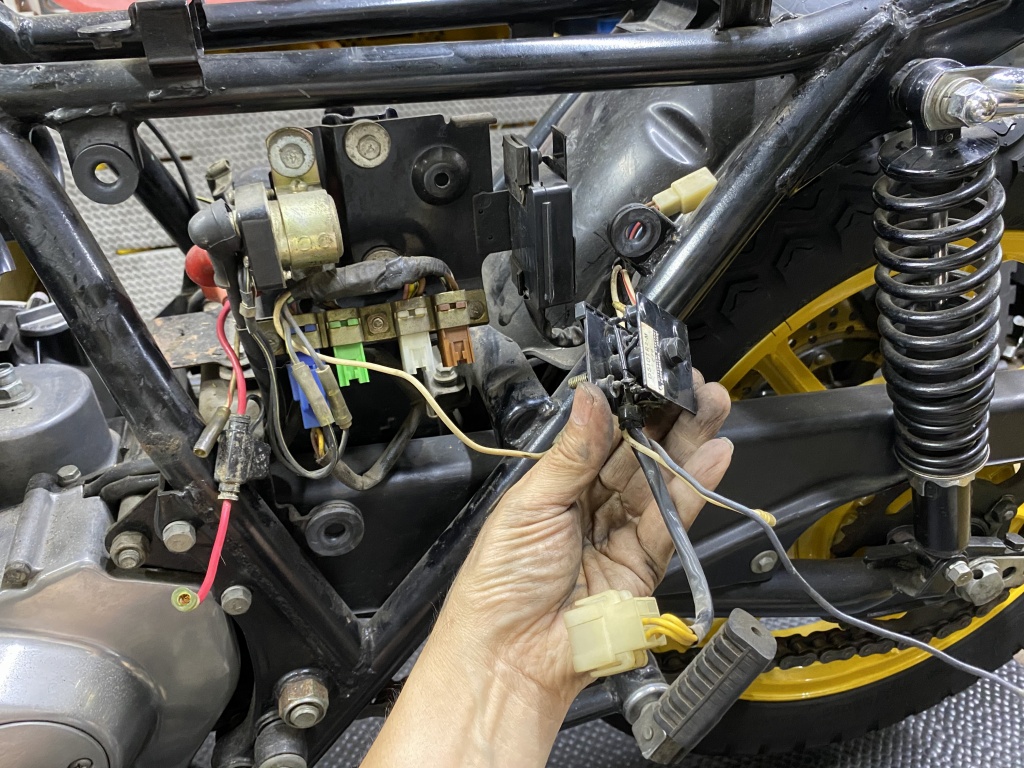

レギュレーターも交換するので外します。
レクチファイヤーも使わないので外します。

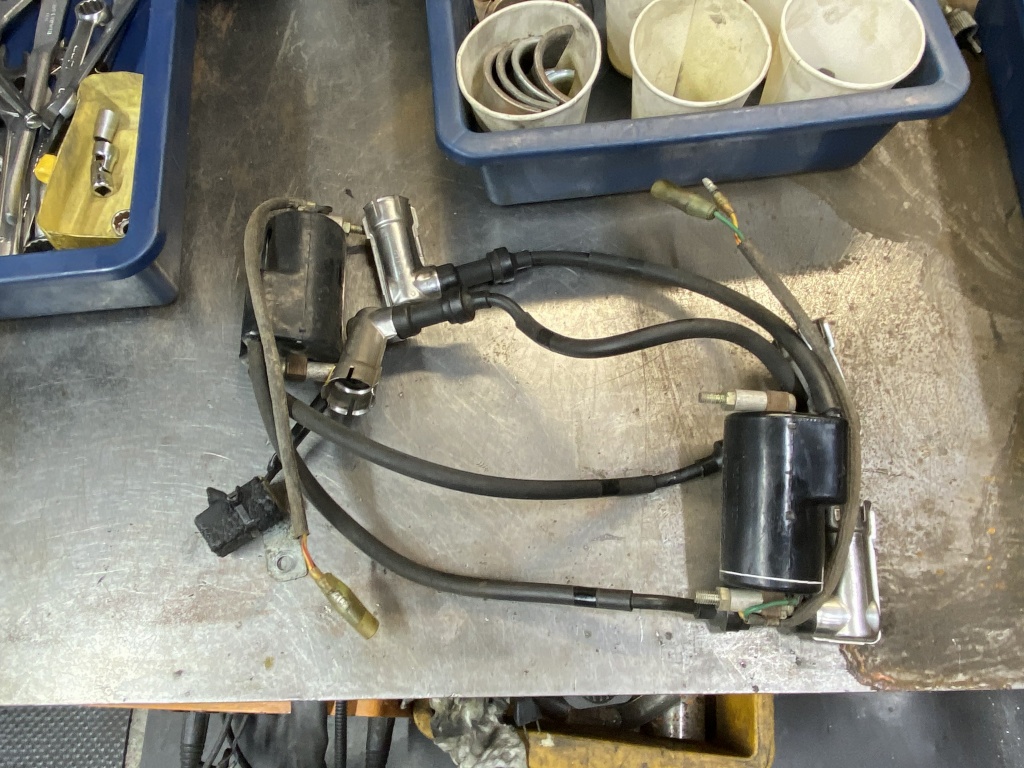

イグニッションコイルも交換するので外します。
2個とも大きなクラックが入っていました。

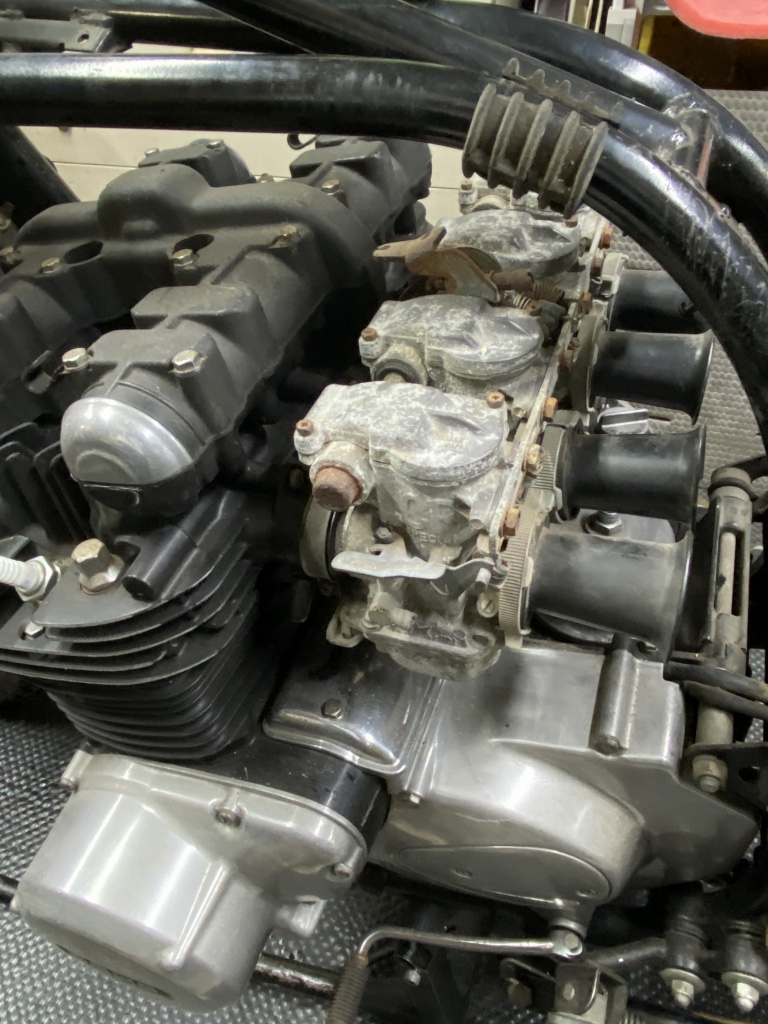

CRキャブは暫定の物とのこと。使おうと思っていますがよくみるとかなり腐食しています。
CRキャブを取り外します。スロットルは一応3個は動きます。

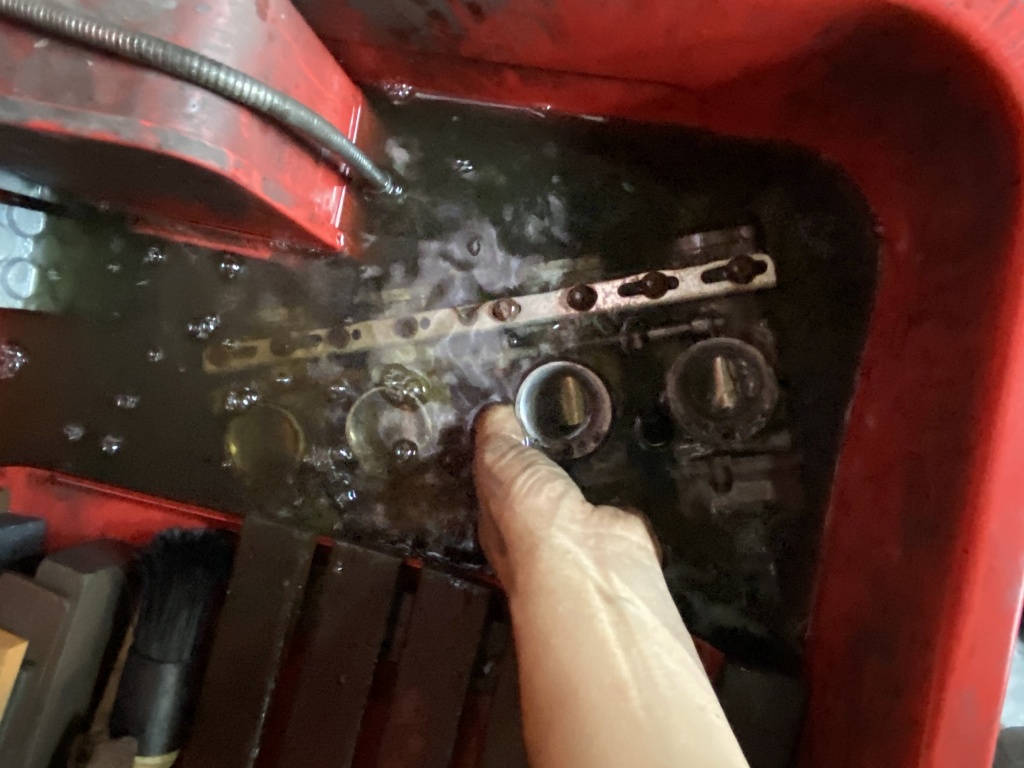

洗浄液に漬けて汚れとサビをふやかしておきます。

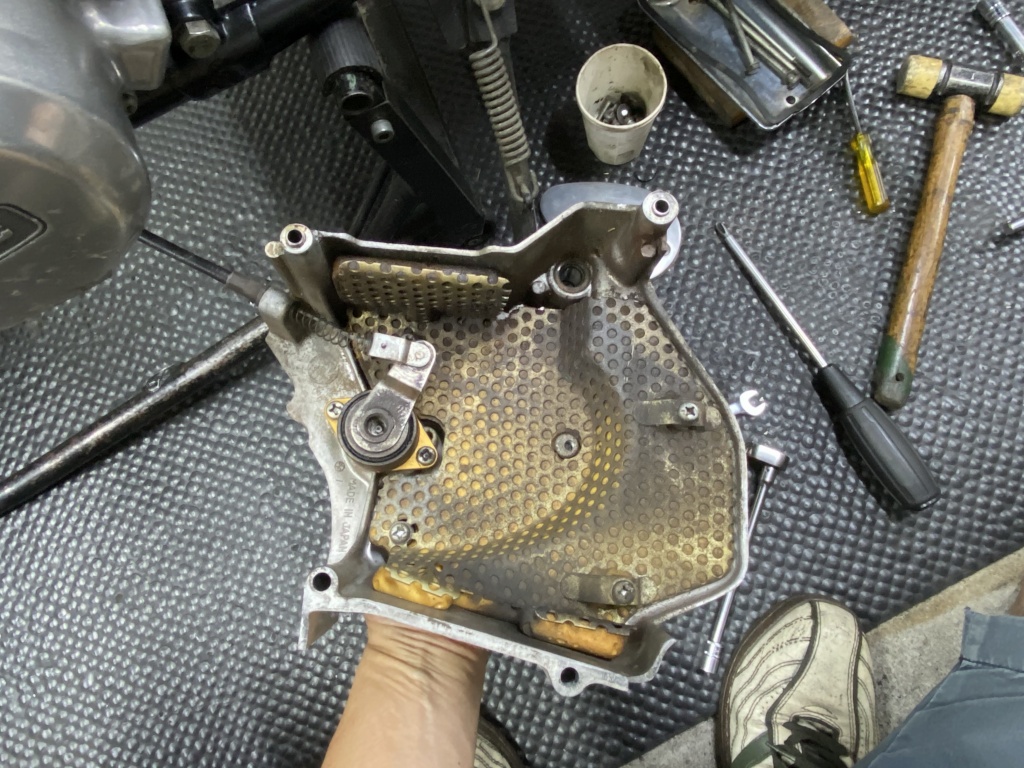

スプロケカバーを外します。内部はかなり綺麗です。レリーズはPMC製に変わっていますね。

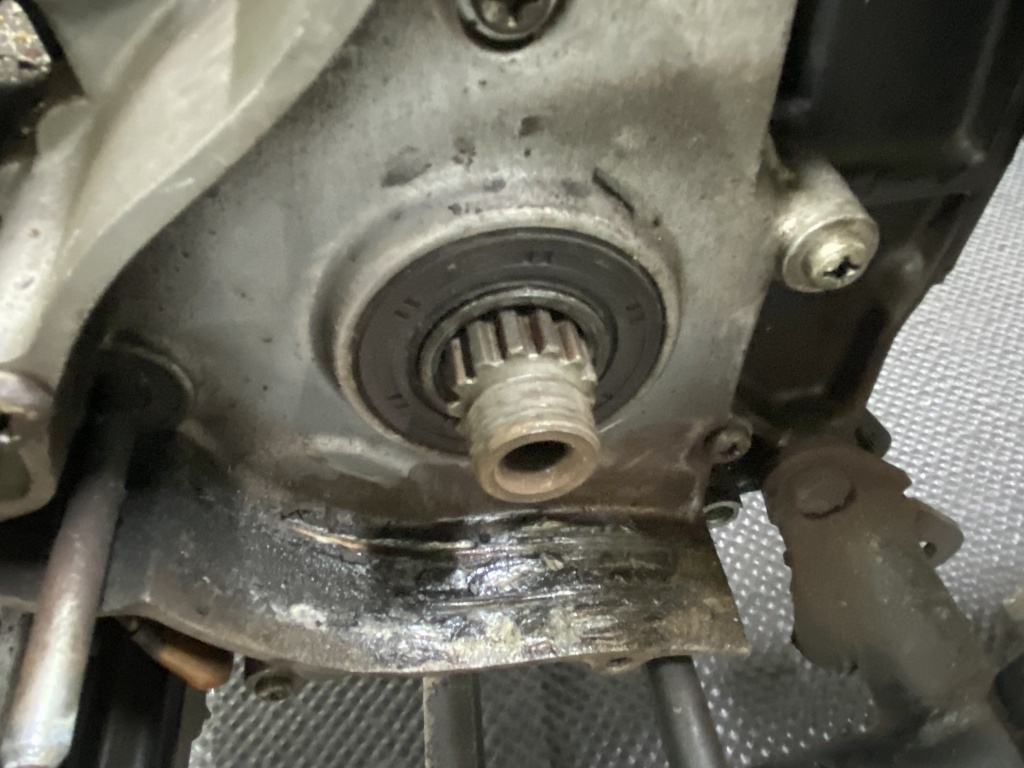

アウトプットシャフトのスプラインもかなり綺麗です。

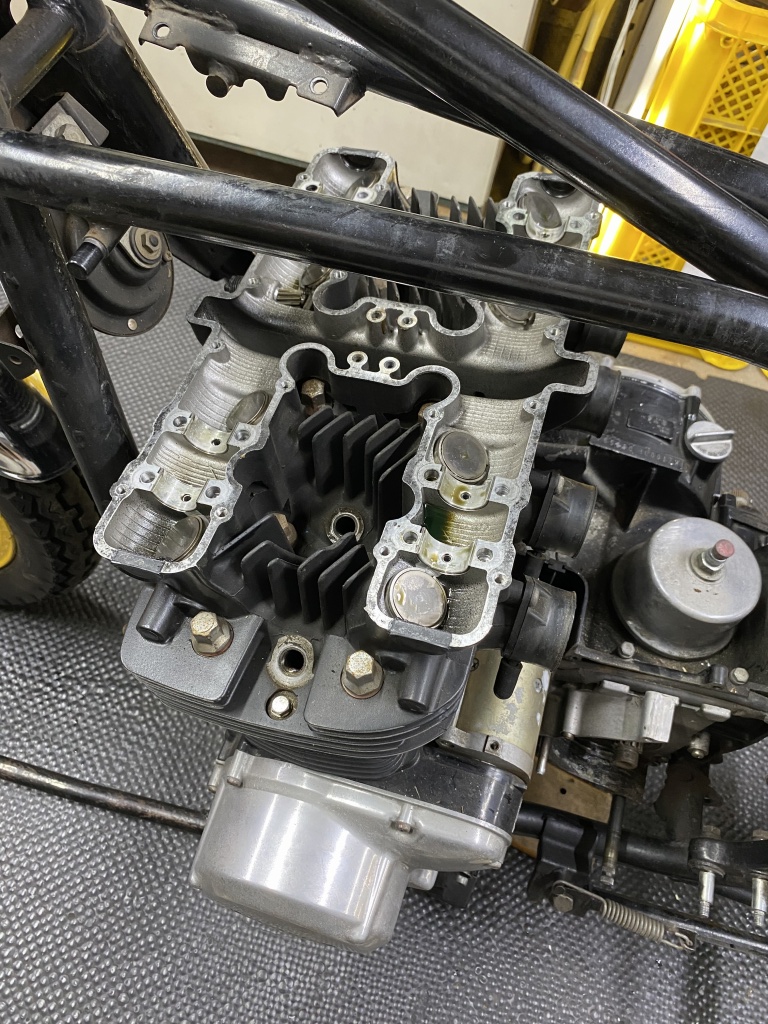

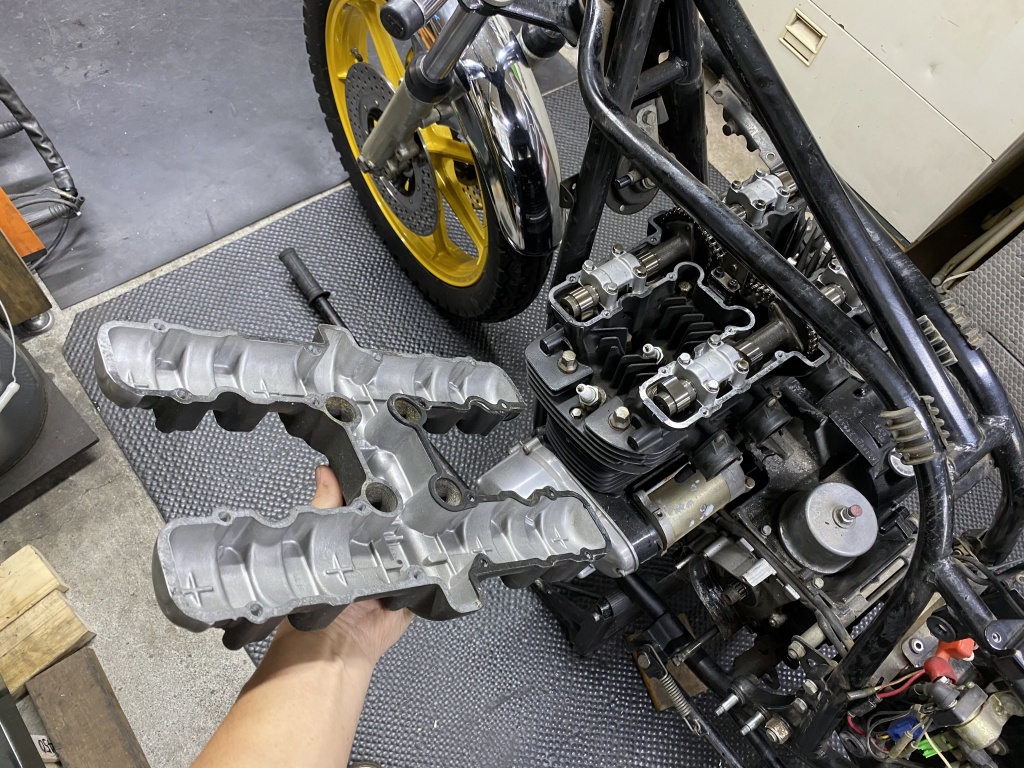

ヘッドカバーを外します。エンジン内部もかなり綺麗です。
バルブタイミングを確認。問題ありません。カムチェーンは少し弛み気味です。

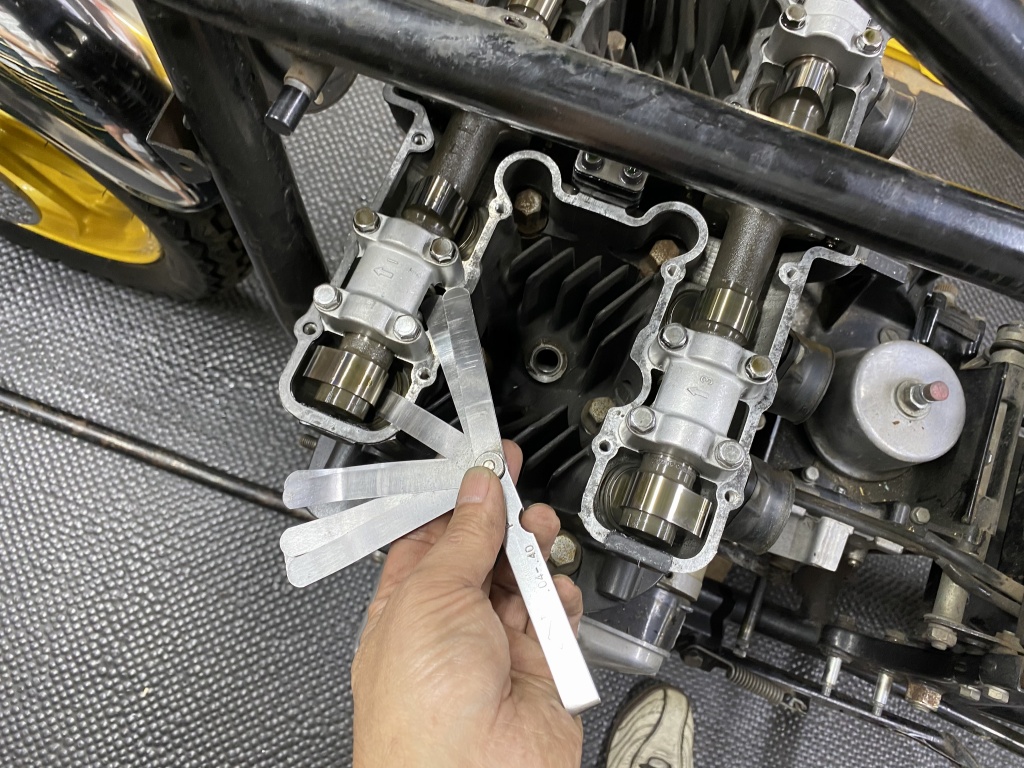

バルブクリアランスを計測、半数ほどは規定値より狭くなっています。

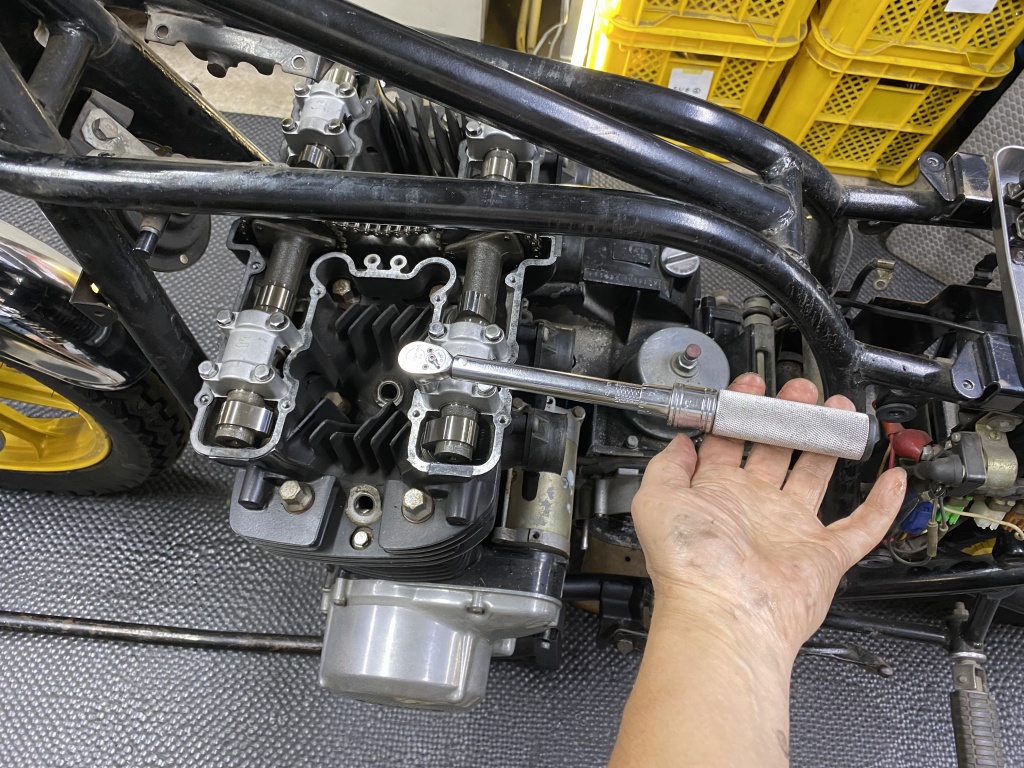

カムホルダーネジのトルクを確認します。全て問題ありません。
カムを外します。摺動部分は何れもきれいです。

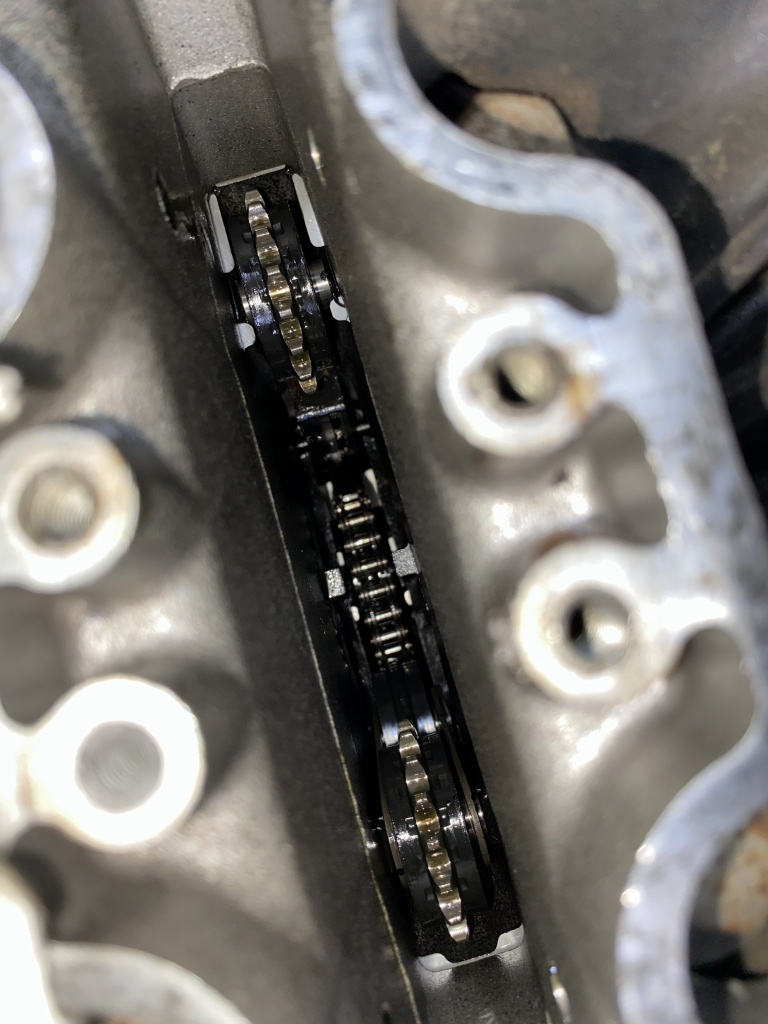

カムチェーントンネル内です。ローラー類のゴムダンパーもほとんど摩耗が見られません。やはり走行距離が少ないか、よほど低負荷のみで走っていたようです。

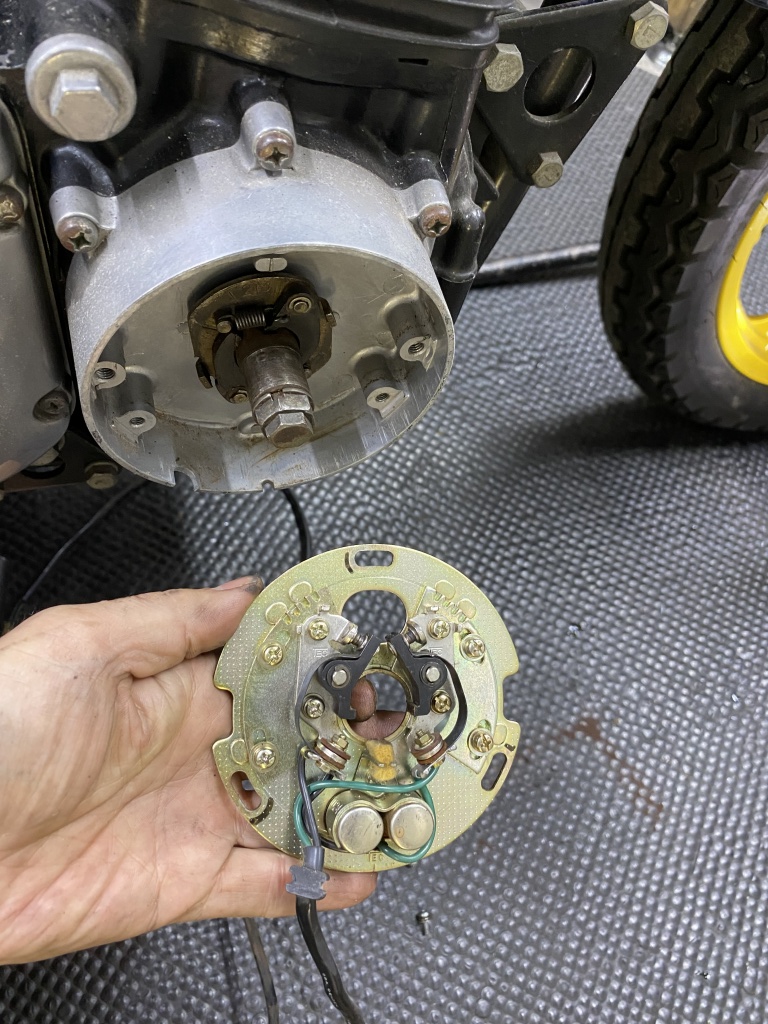

ポイントも使わないので外します。

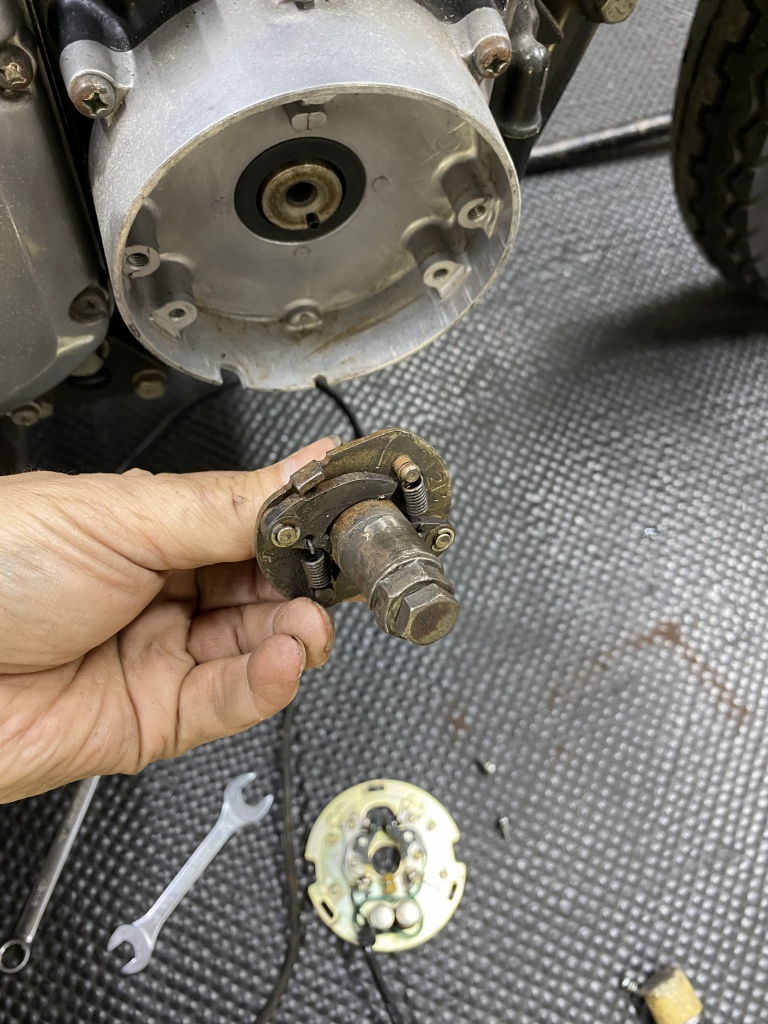

ガバナーは完全に固着して回りません。

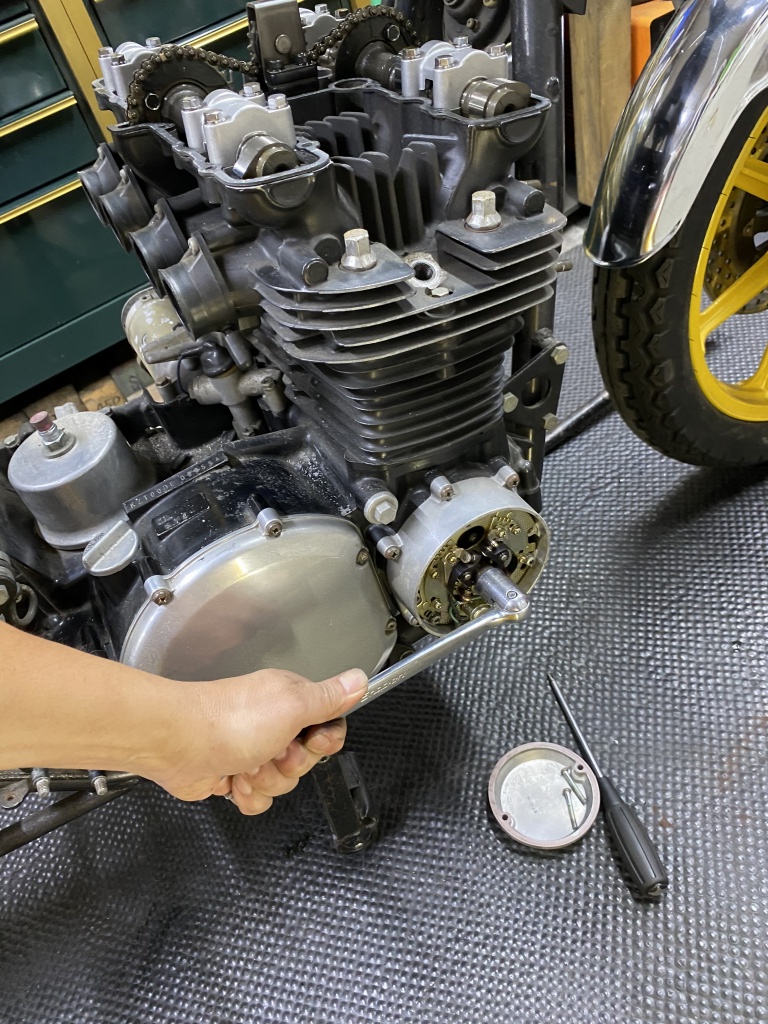

クランキングもスムーズで、エンジンは消耗も少なくかなりグッドコンデションのよう。これ以上の分解点検は今の段階では特に必要無いほどです。
エンジン点検は一旦保留し、足回りへ。

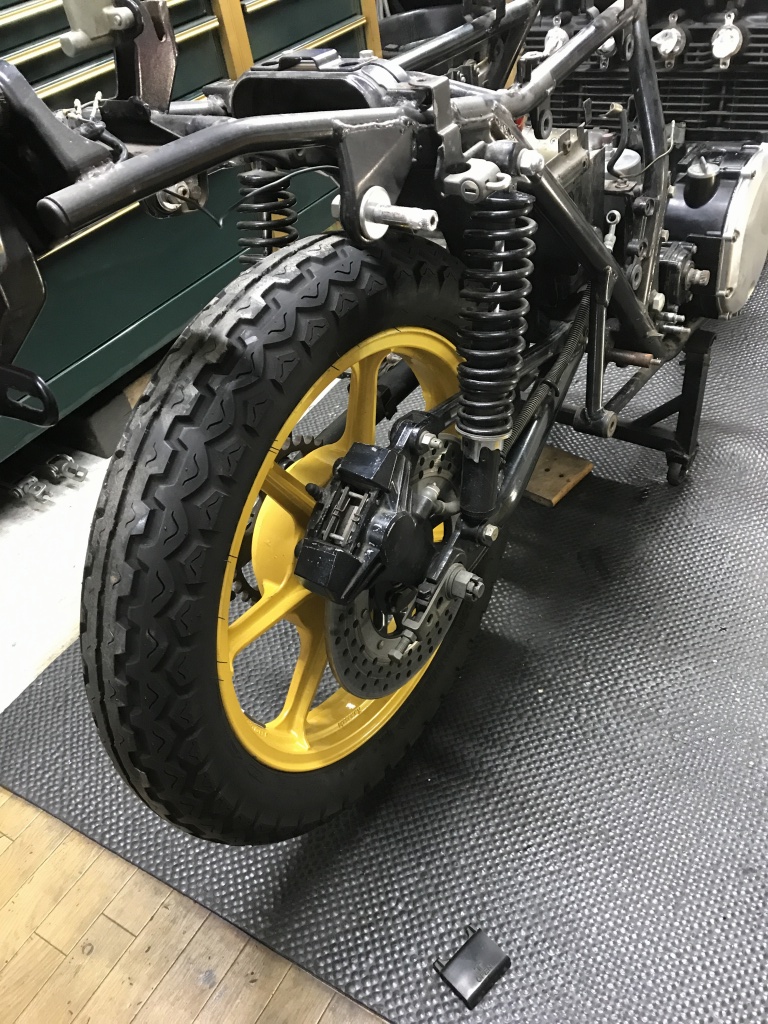

リヤブレーキも引きずっていますが、ピストンが戻っていないようです。

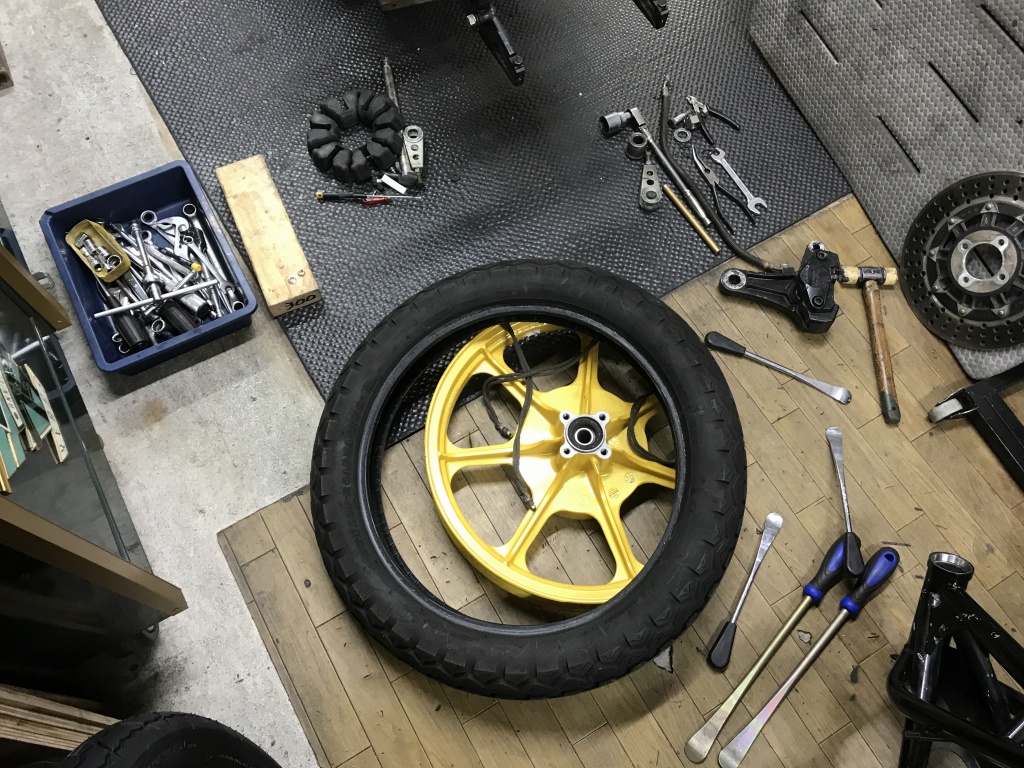

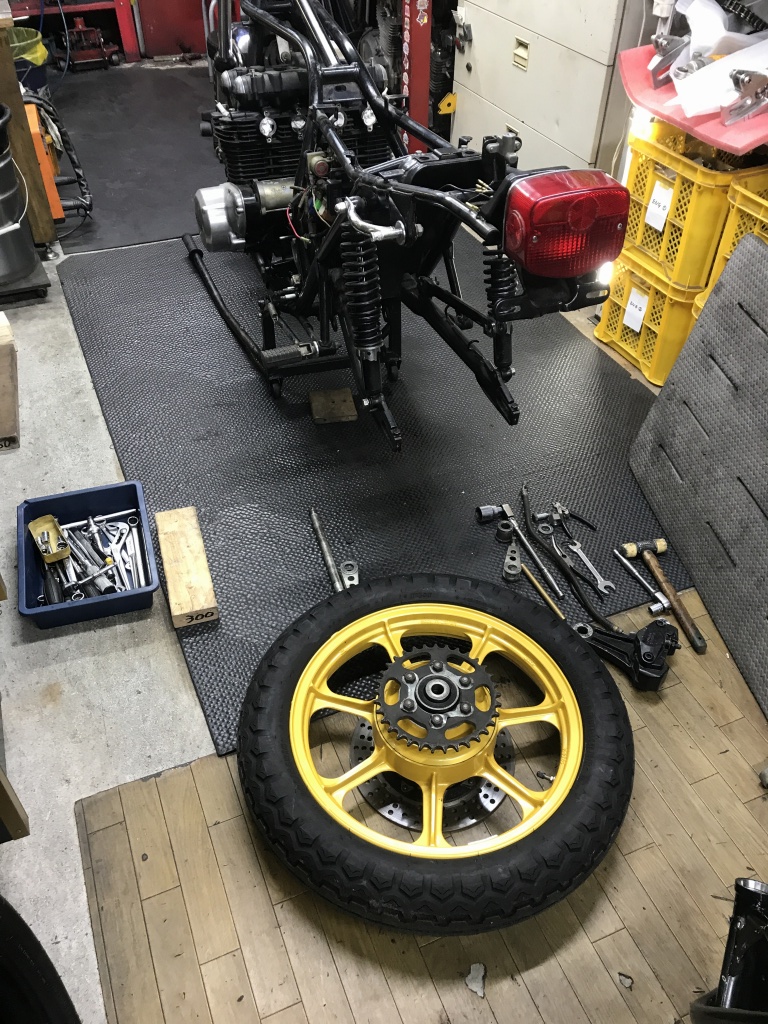

リヤホイールを外します。
タイヤは前後とも2007年の物なので交換します。

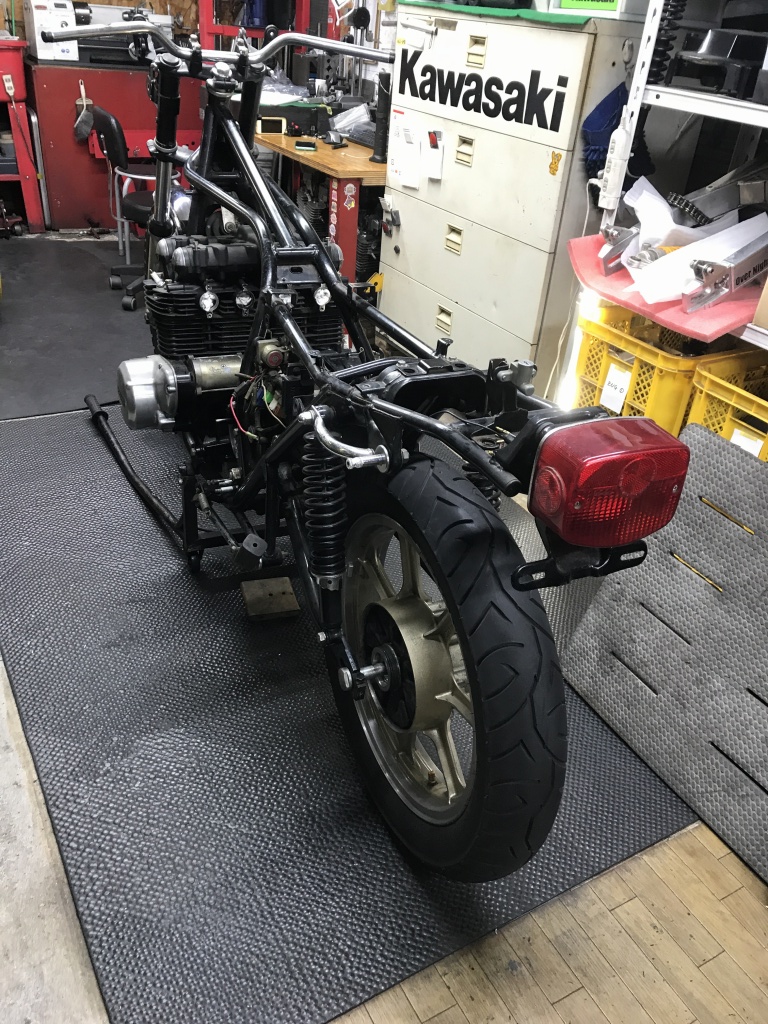

一旦、リヤにダミーのホイールを付けておきます。

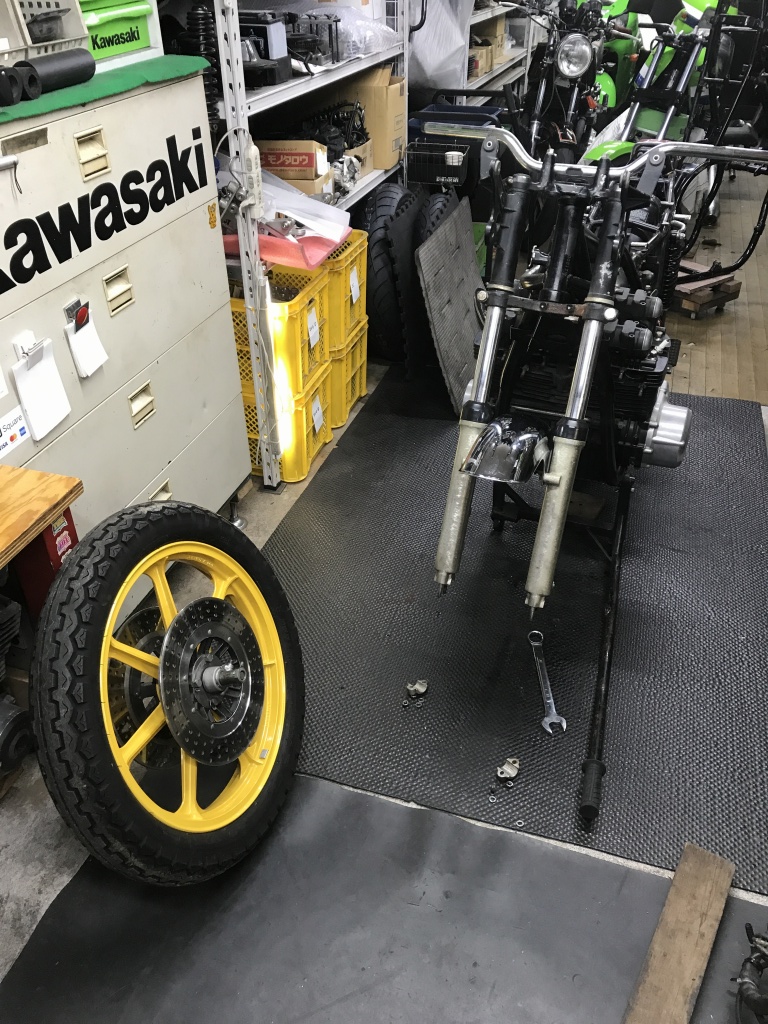

続いてフロント周りへ。

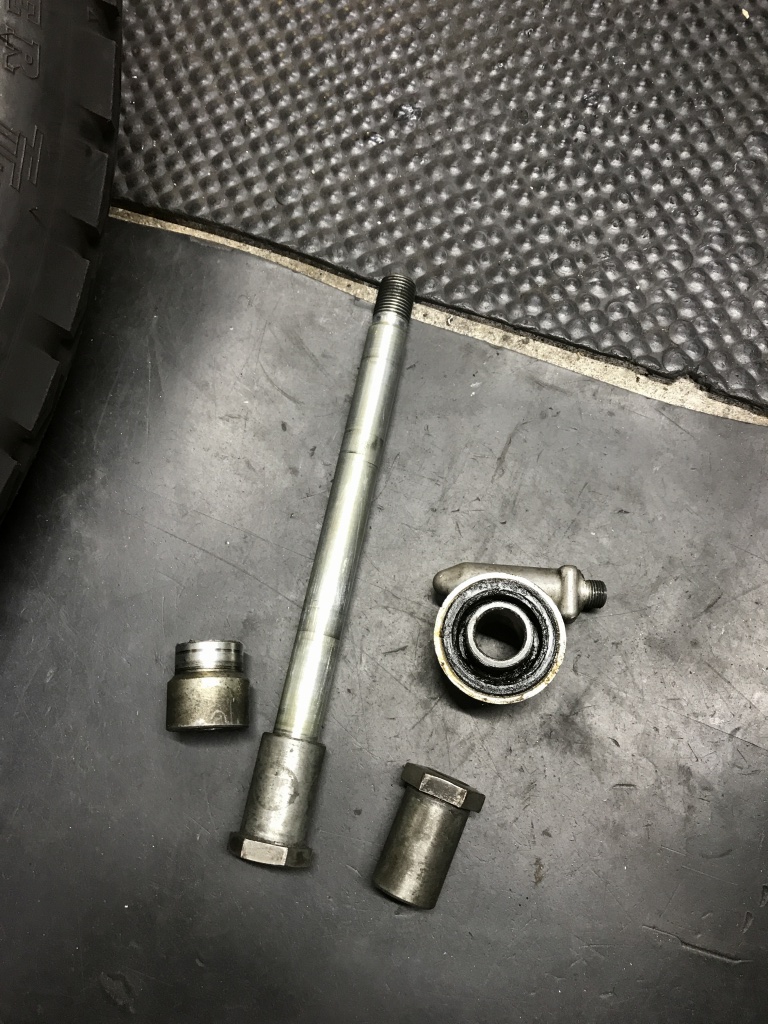

アクスルシャフトも新品のようにきれいです。

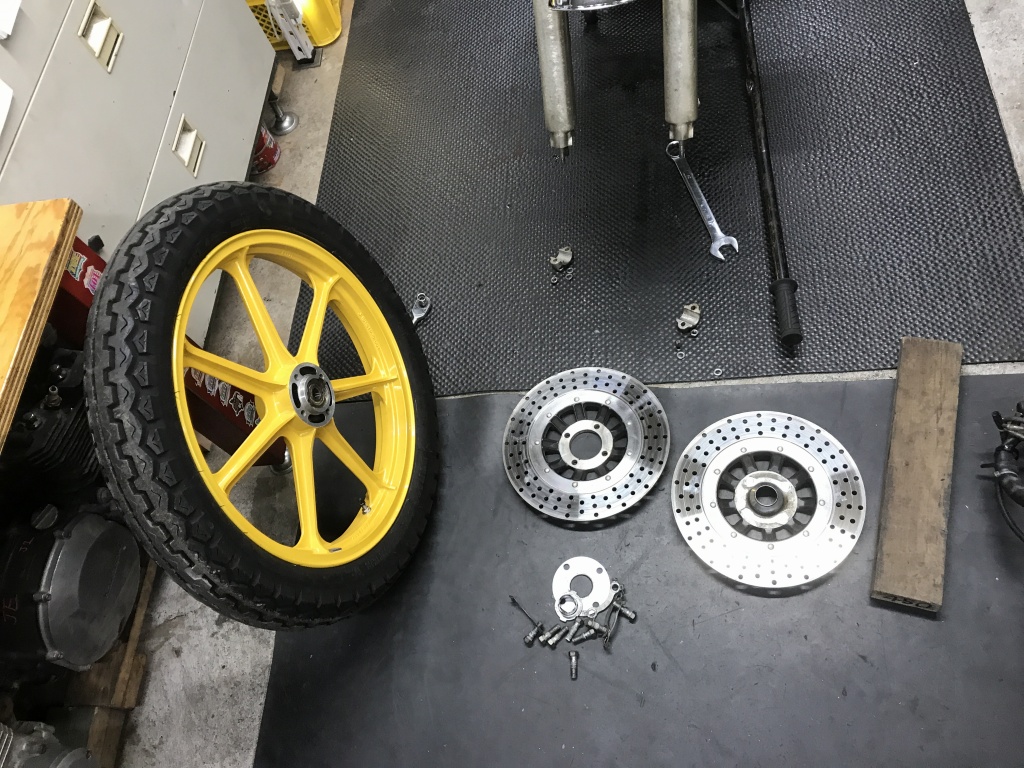

ローターなど全て外します。

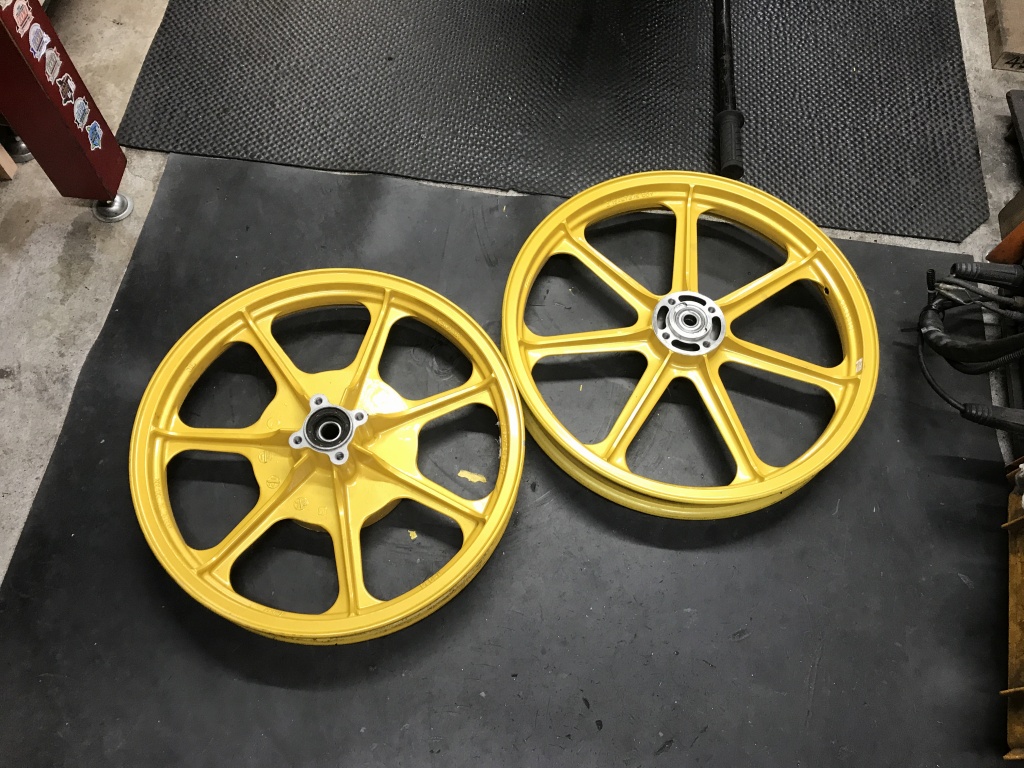

ホイールは特に異常がないのでこの後塗装へ。因みにリヤホイールのビードストッパー穴は溶接で塞がれており、前後ともタイヤチューブはありませんでした。
シンナーで脱脂します。この黄色い塗装後はほとんど走っていないようで、表面に汚れはほとんどありません。

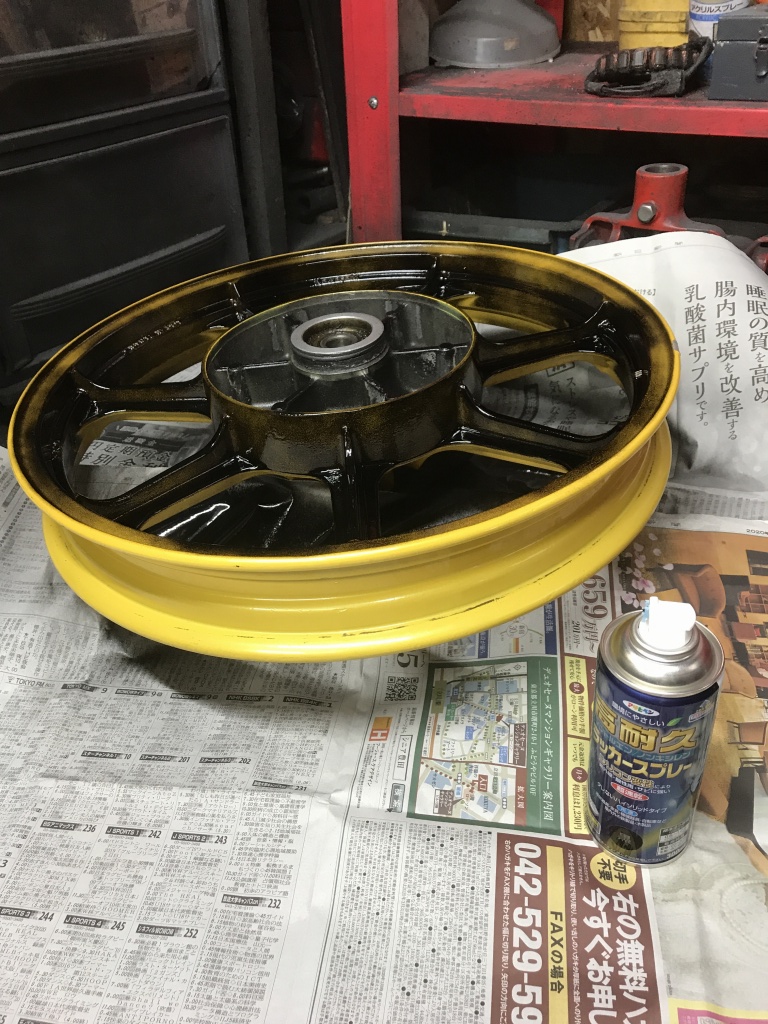

シリコン変性塗料で純正風に塗装します。

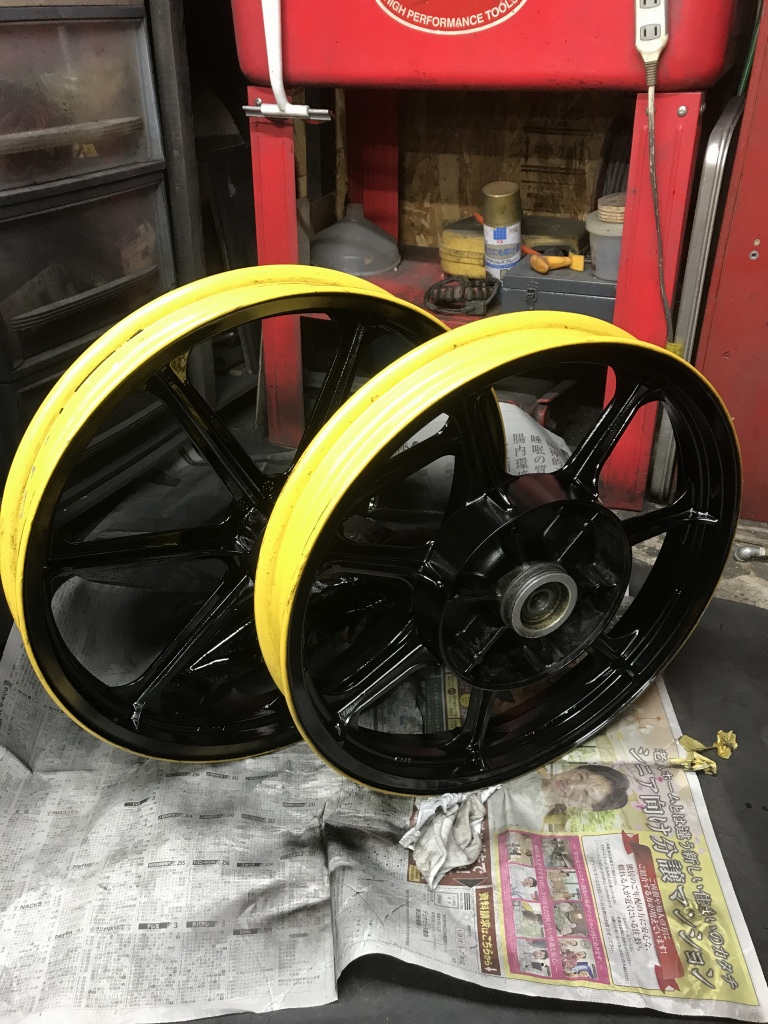

ブラック部分の塗装終了。このあとリムだけ塗装を剥がしてポリッシュします。
