Z1R1 S.R様 オイルクーラーホース製作



フィッティングが入荷したので、オイルクーラーホースを製作します。



ホースの片側にフィッティングを取り付け、現車に合わせて長さを決めてカットします。

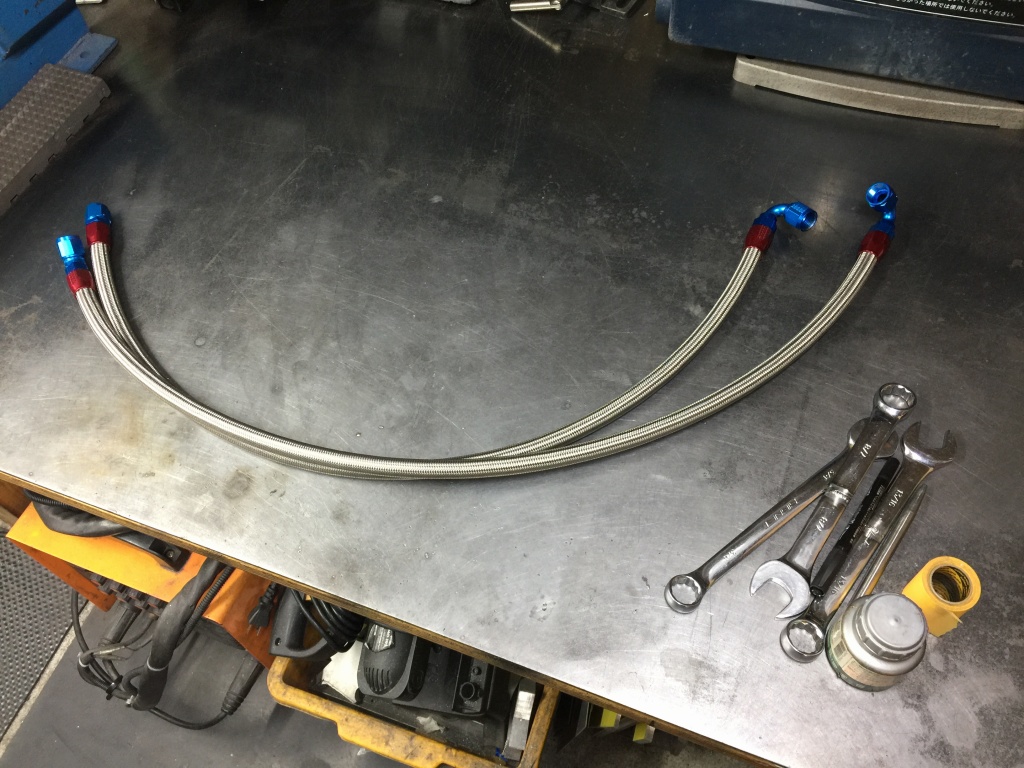

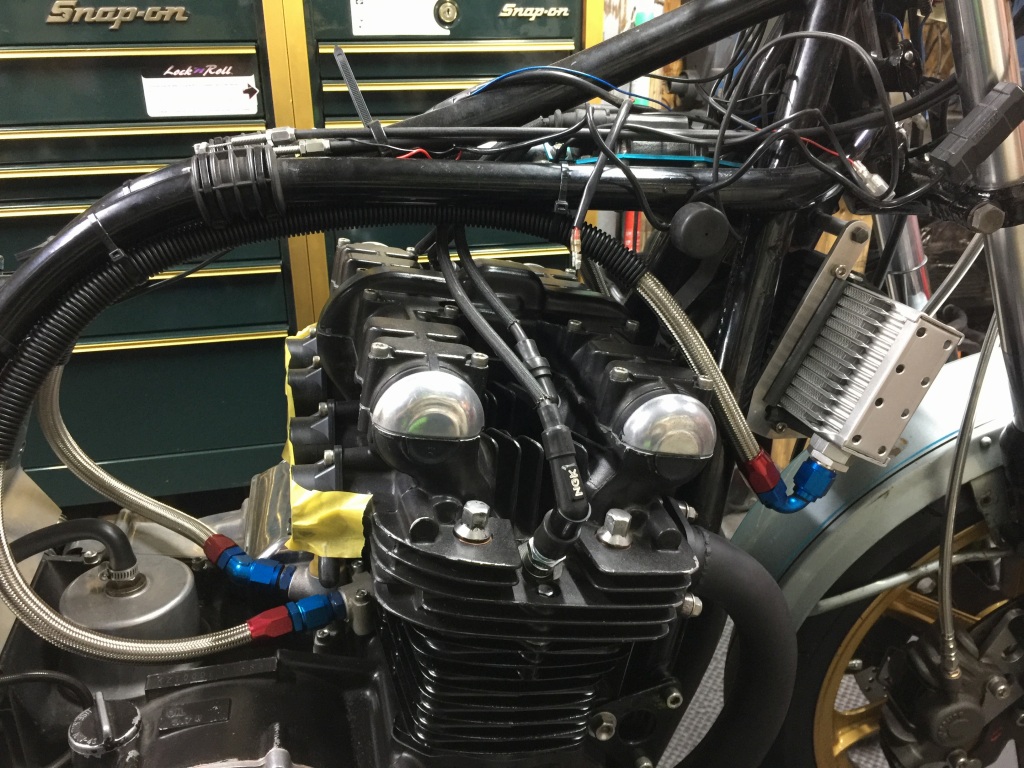

左右2本製作した物がこちら。

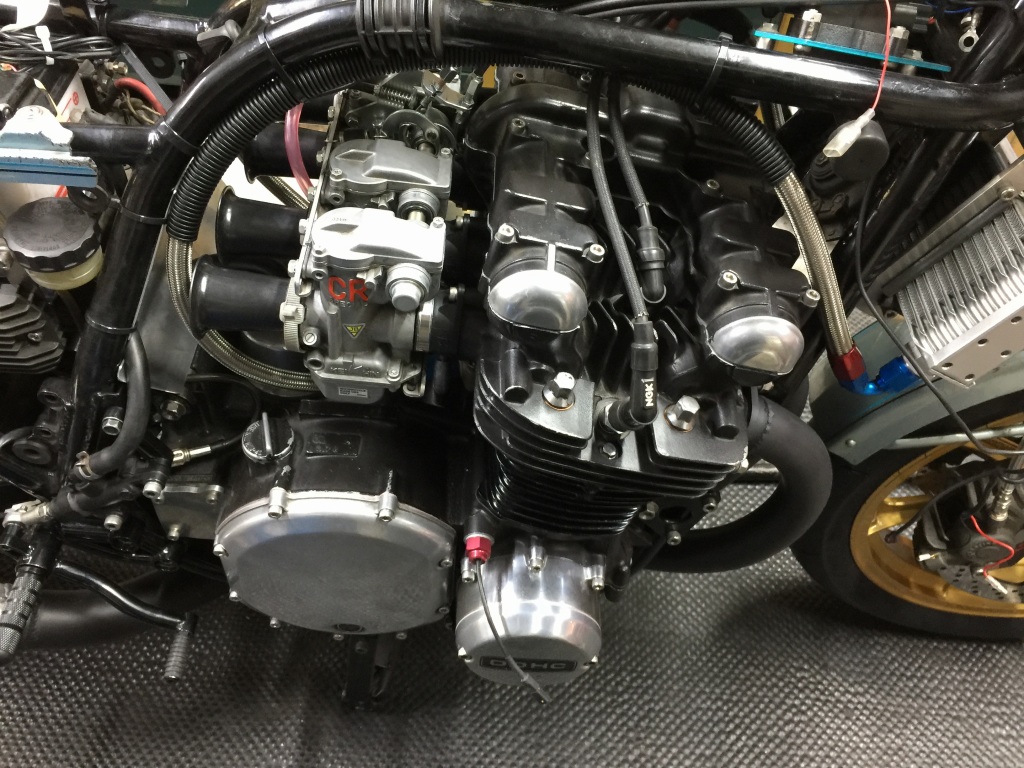

ホースを取り付けます。

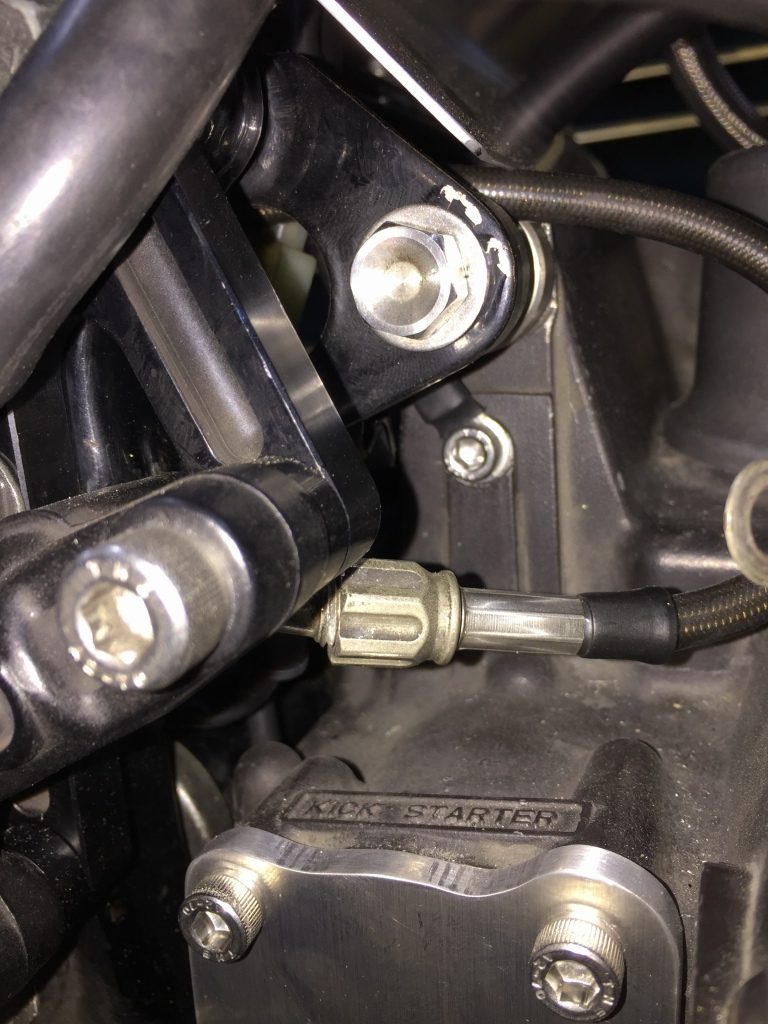

反対側はこんな感じ。



キャブを取り付けます。

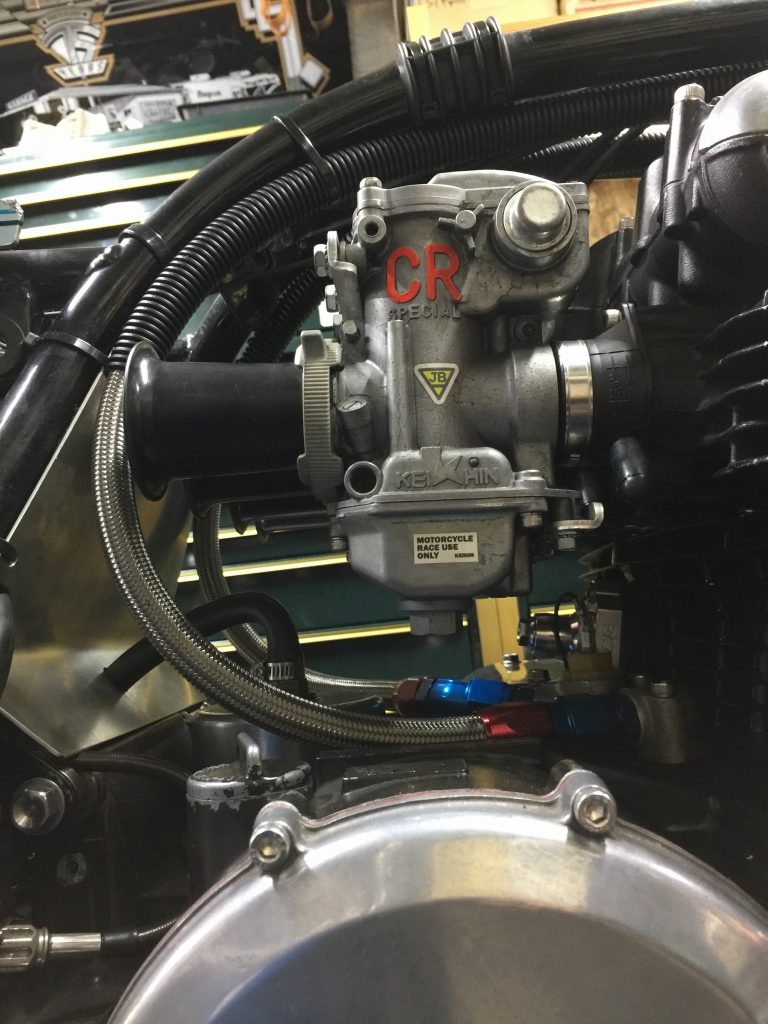

キャブ下のスペースが開いたので、キャブの整備性が良くなりました。

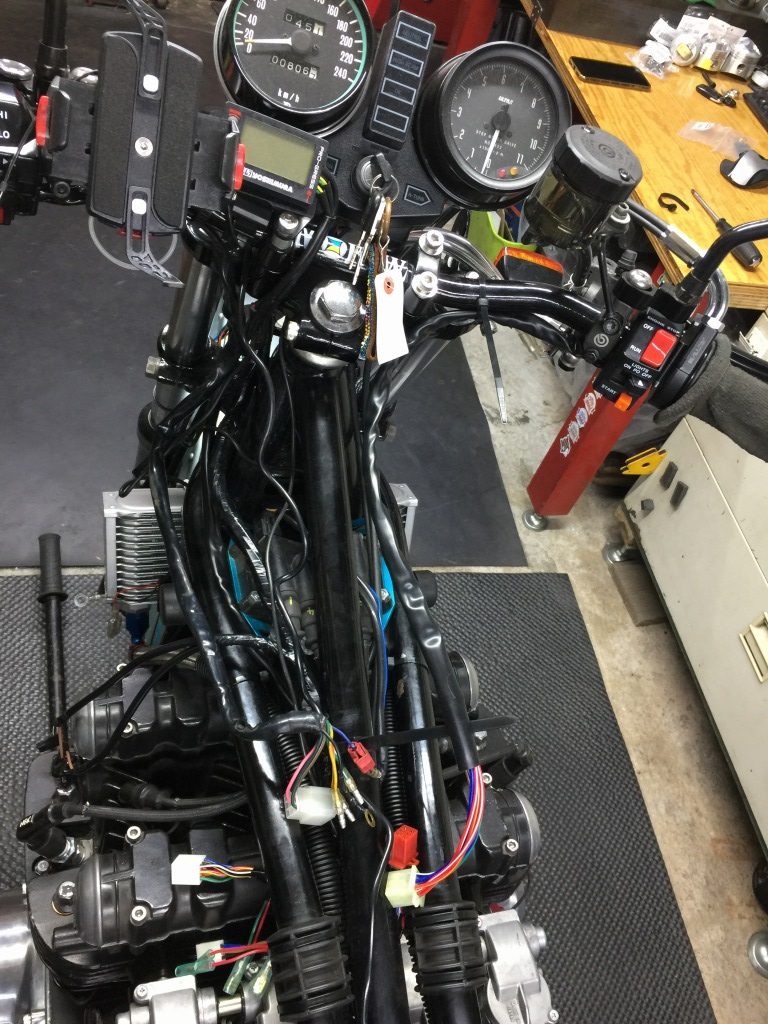

続いてメインハーネスを製作します。Z1000Mk2用の社外品を使う予定でしたが、長期欠品の為、Z1000-R2用のカワサキ純正品を流用することにしました。



前方にある保護チューブは固いので取り除きます。

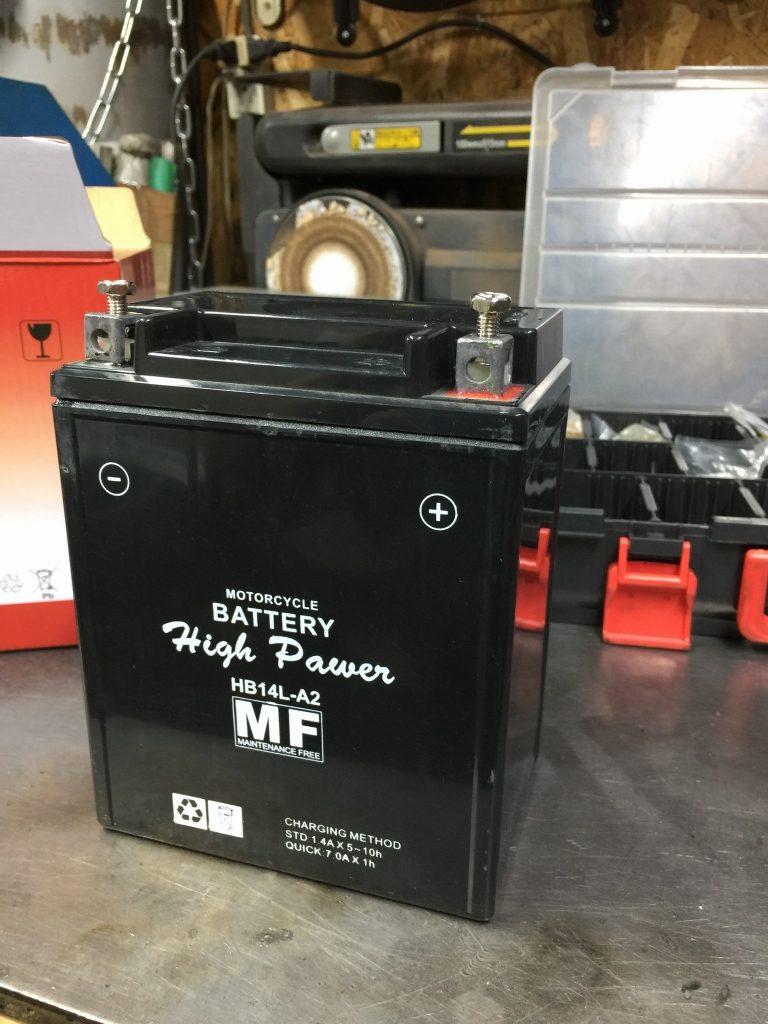

バッテリーはMFタイプに変更します。液漏れが無いので周辺の腐食が少なくなります。

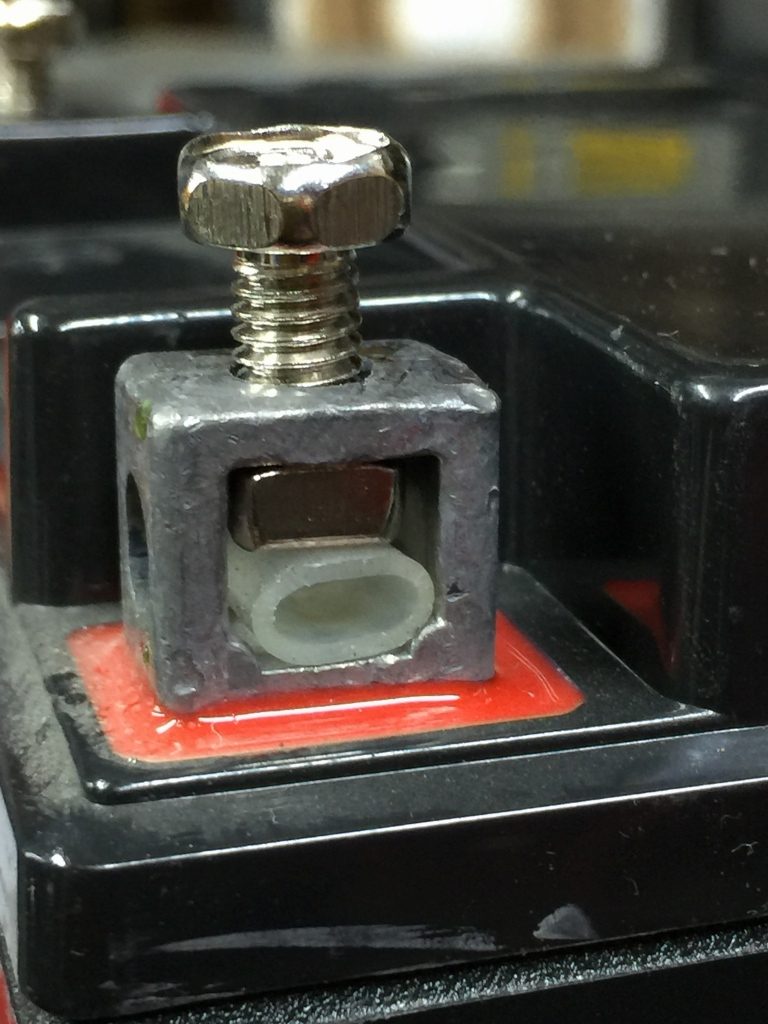

ターミナルのナットの下には、シリコンチューブを短く切ったものを差し込んでおくと、ナットが落ちないので便利です。



バッテリーケーブルも新品交換します。

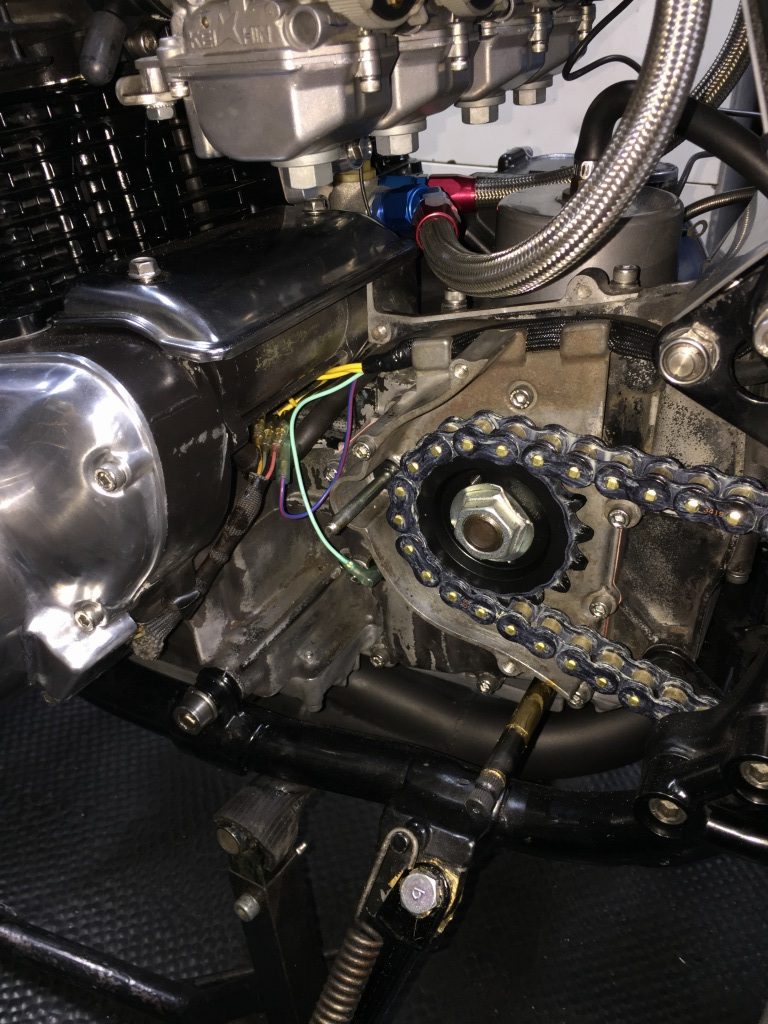

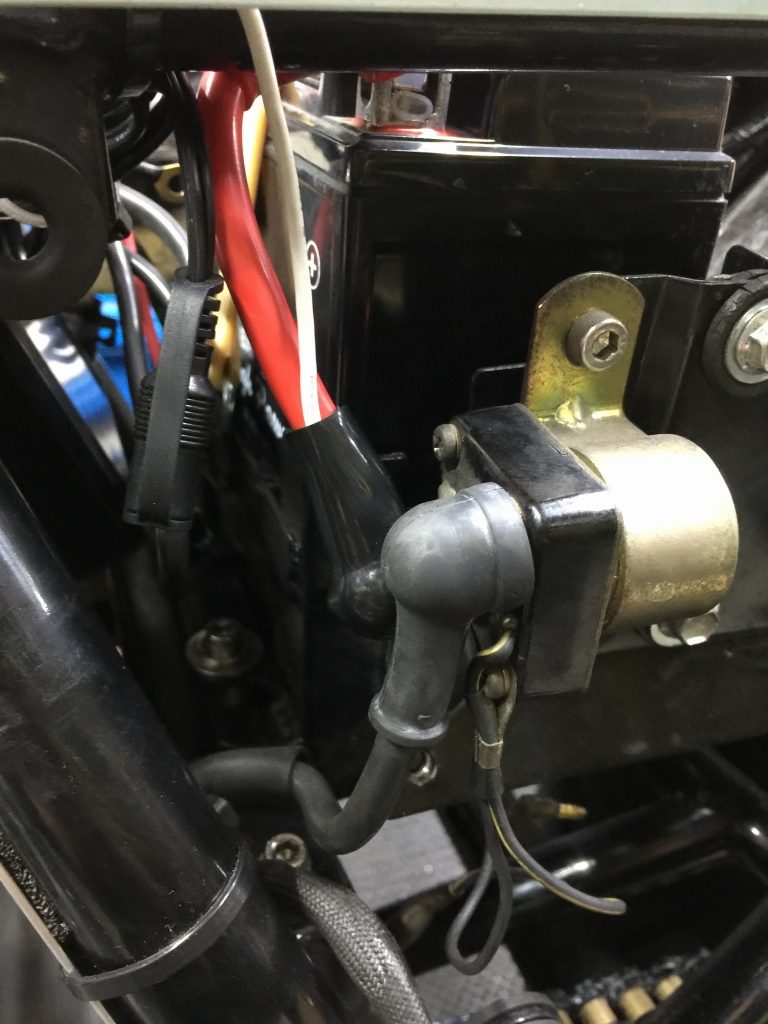

マイナス側は、エンジンアースの折れ込みボルトを取り除いたので、今回はしっかりアースできます。

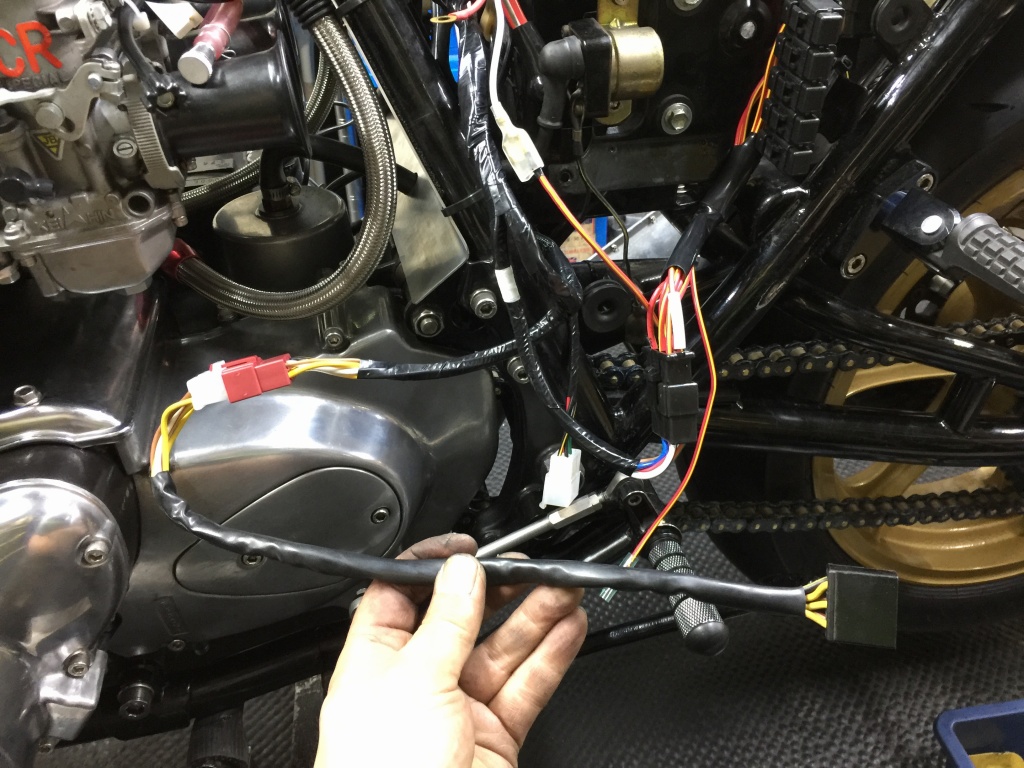

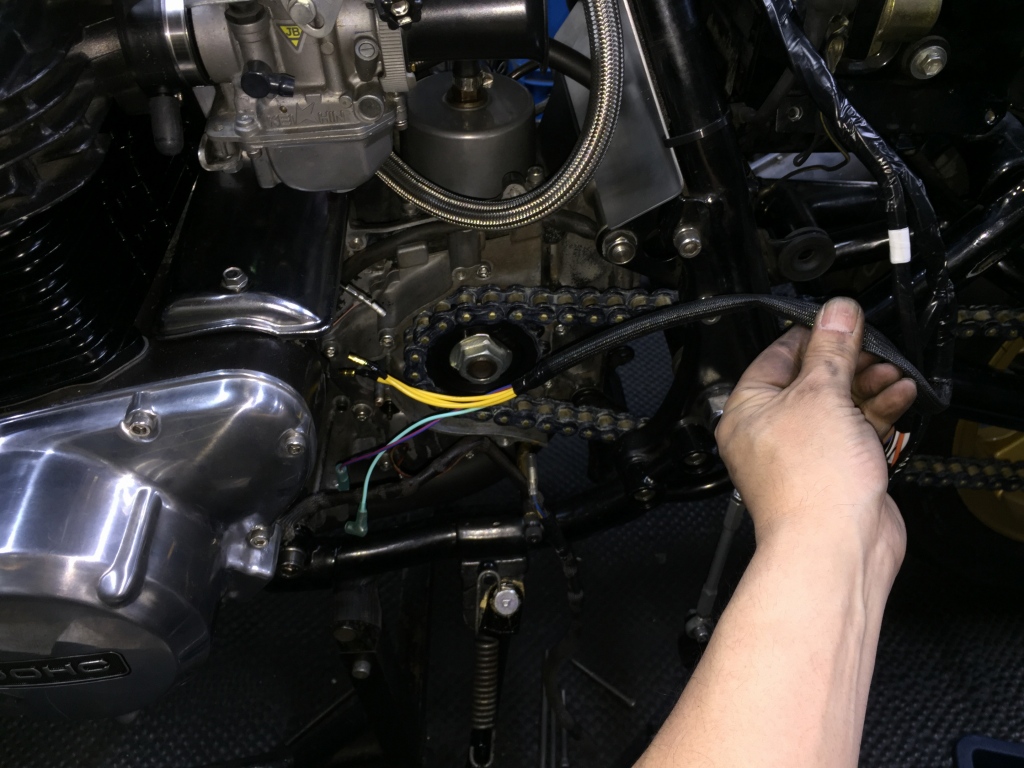

ジェネレーターに行くハーネスは、J系用は前までつながっているので改造します。



ジェネレーター行のハーネスの接続が完了しました。

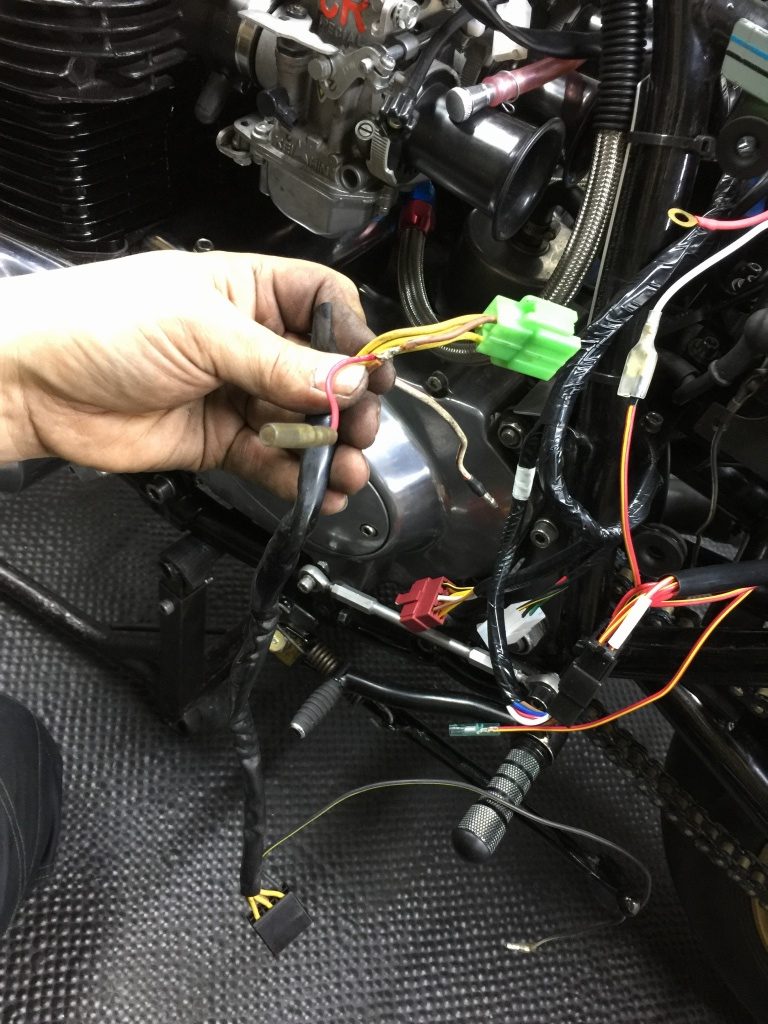

レギュレーターへのハーネスは、社外の変換タイプが付いているので、こちらもJ系用に改造します。



メインハーネス側は改造せずに接続しています。ヒューズBOXはヒューテック製のミニブレードタイプで、こちらもJ系用の5系統タイプを使用します。

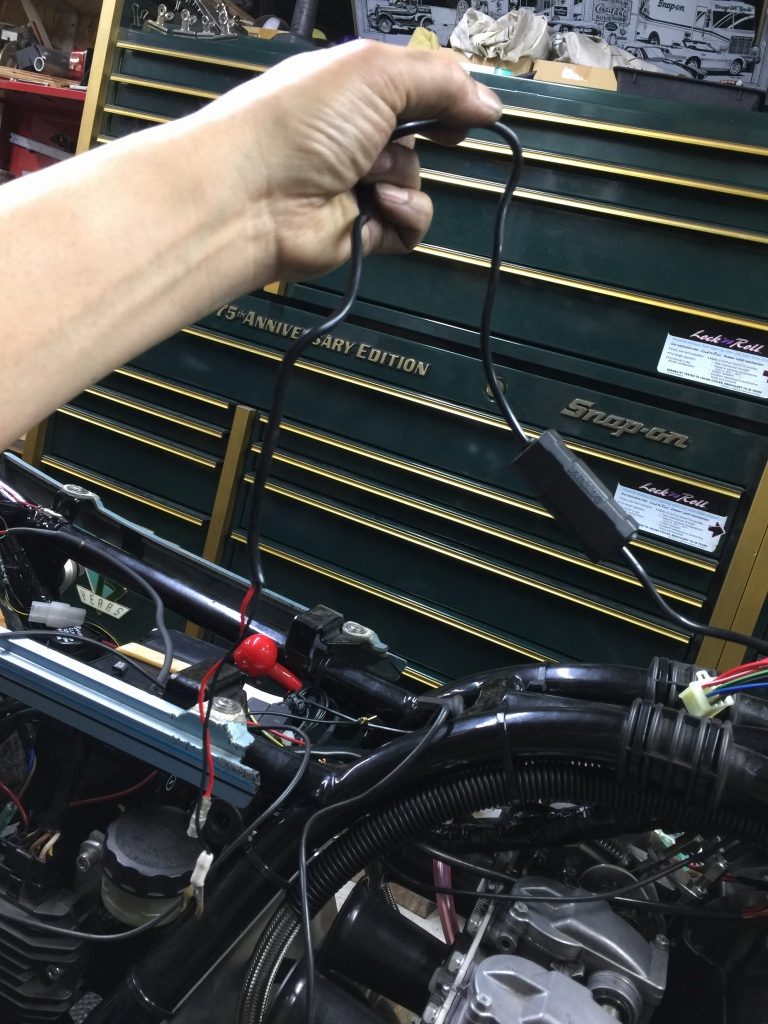

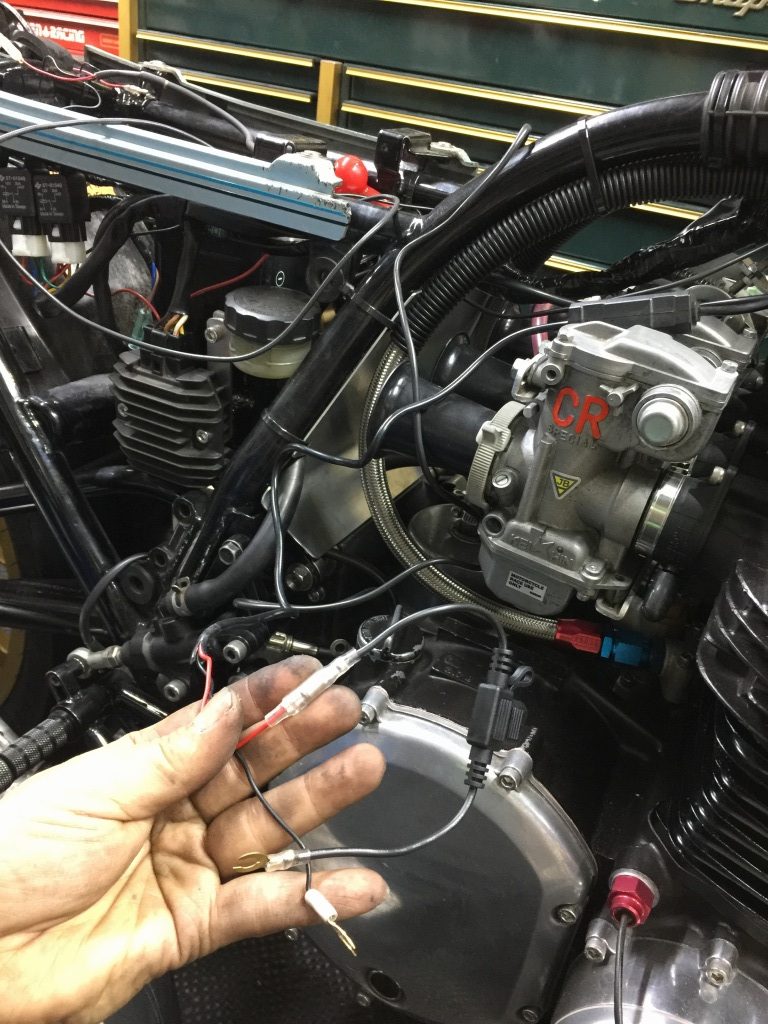

既存のUSB電源取出しハーネスにはヒューズが無いので設置します。



ヒューズ設置後はこちら。



右のハンドルスイッチは、色あせて古いので新品交換します。

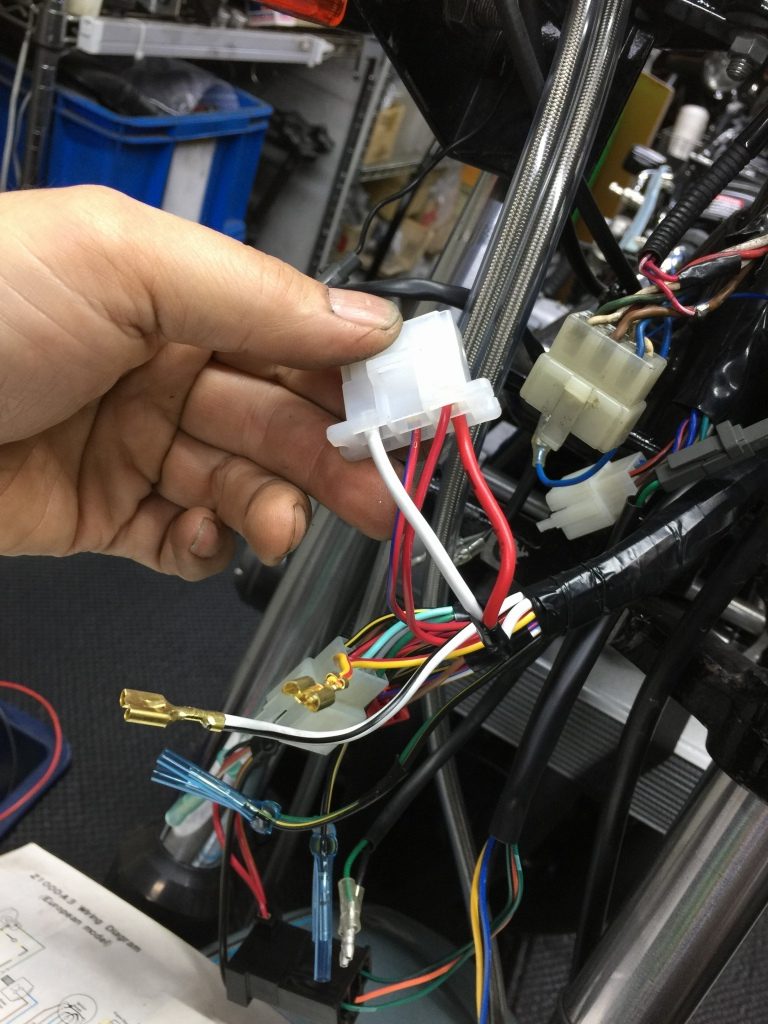

左右のハンドルスイッチからのハーネスは、改造してメインハーネスへ接続します。



ハンドルスイッチ側を一旦カットします。



接続後はこちら。メインハーネス側は改造していないので、今後はZ1000-R2用ならカプラーオンです。

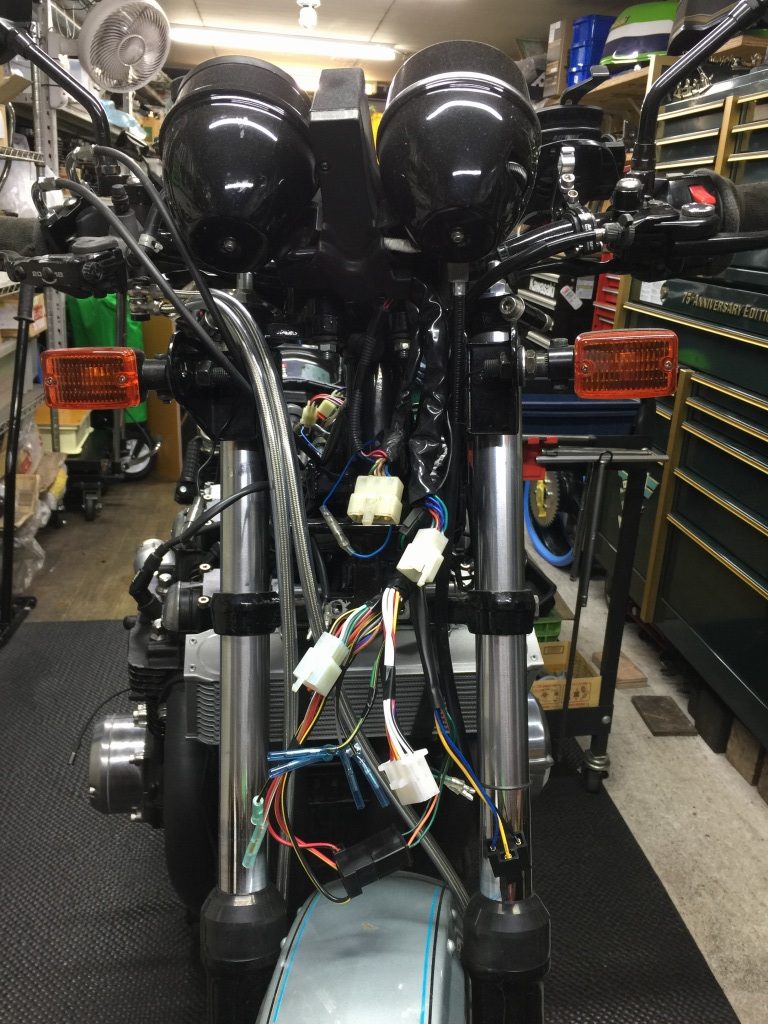

イグニッションスイッチとメーターハーネスへの接続は、メインハーネス側を改造します。今後もZ1000Mk2用メーター系がカプラーオンで取り付け可能になります。



イグニッションスイッチへの接続は、配線の分岐や差し替えが必要です。

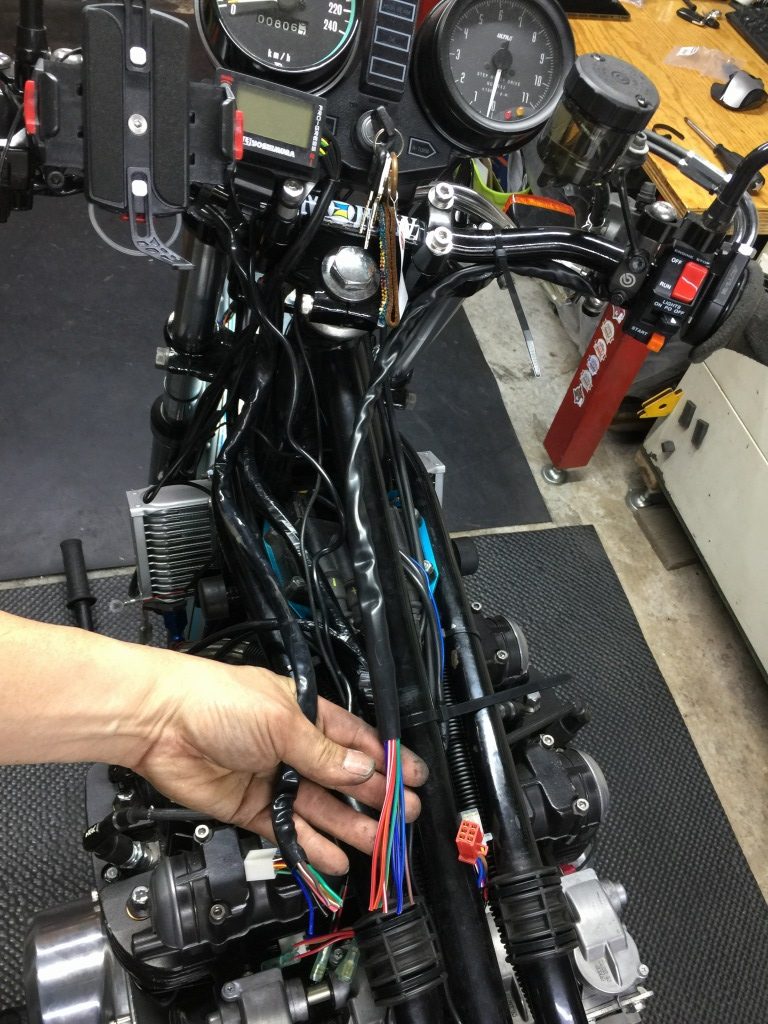

メーターへの接続は、一旦カットして繋ぎ直します。
