Z1R1 A.H様 ブレーキペダルの加工

クラッチレリーズを分解点検します。



内部は潤滑状態も良く、グリスアップだけで大丈夫です。

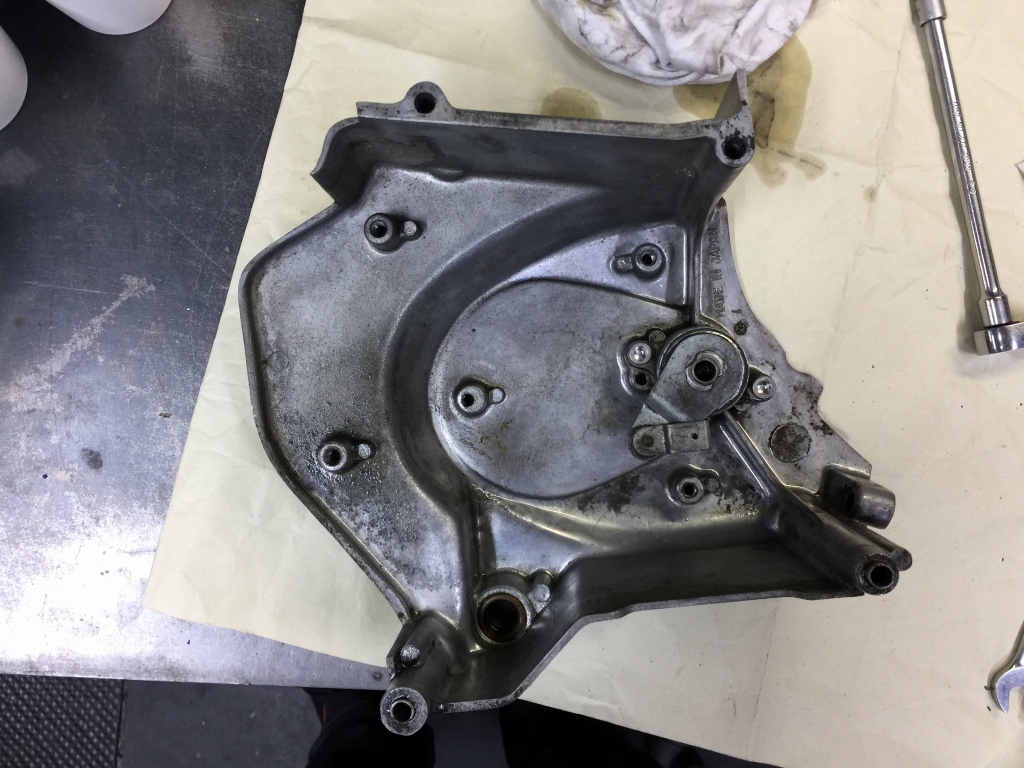

カバーを洗浄してレリーズを組み込みます。

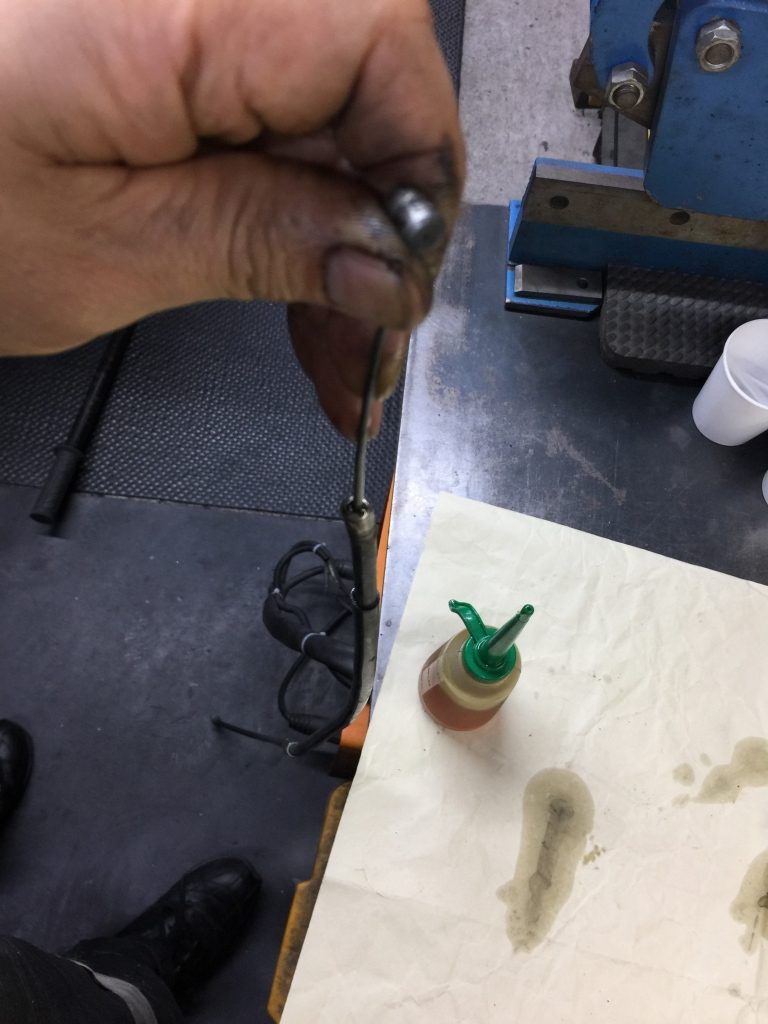

クラッチケーブルも既存のもので問題無いので、エンジンオイルを注して潤滑して組付けます。

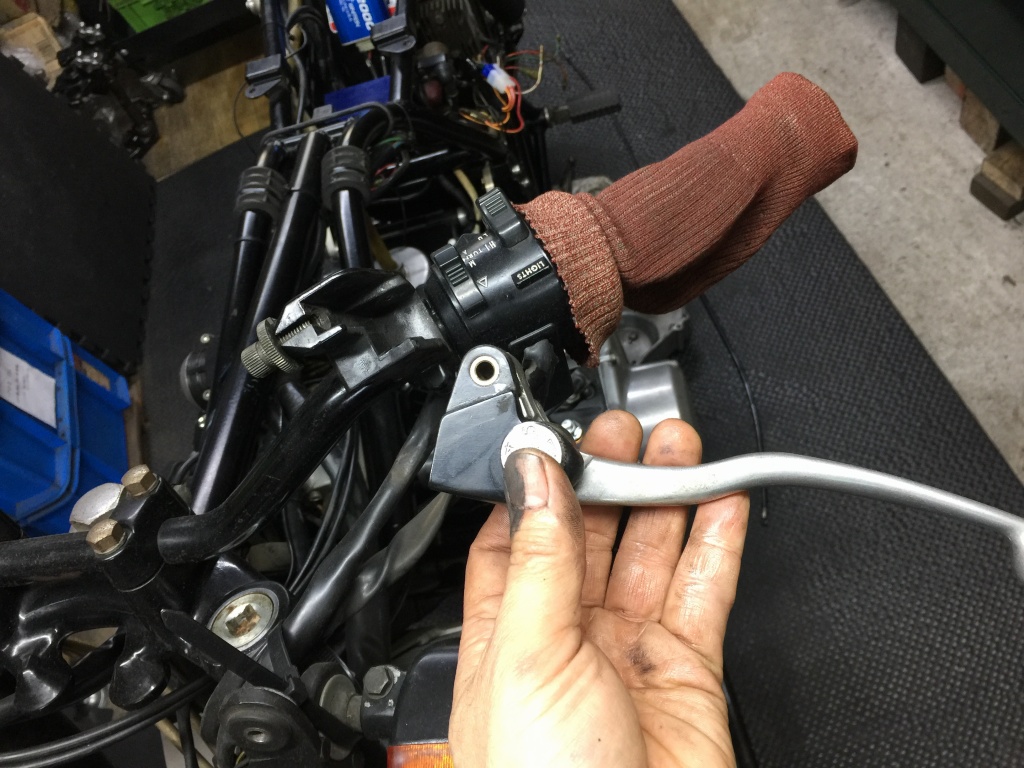

クラッチレバーも一旦外してグリスアップします。

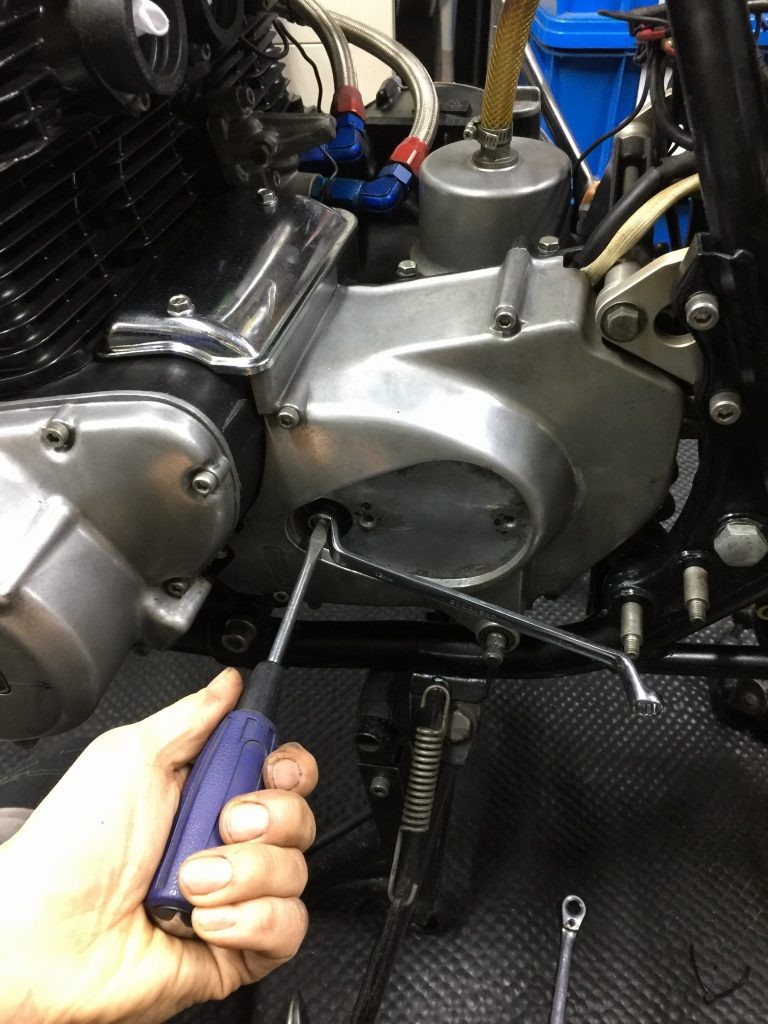

クラッチケーブルを付けたら、レリーズの遊びを調整します。



続いてリヤブレーキ周りです。

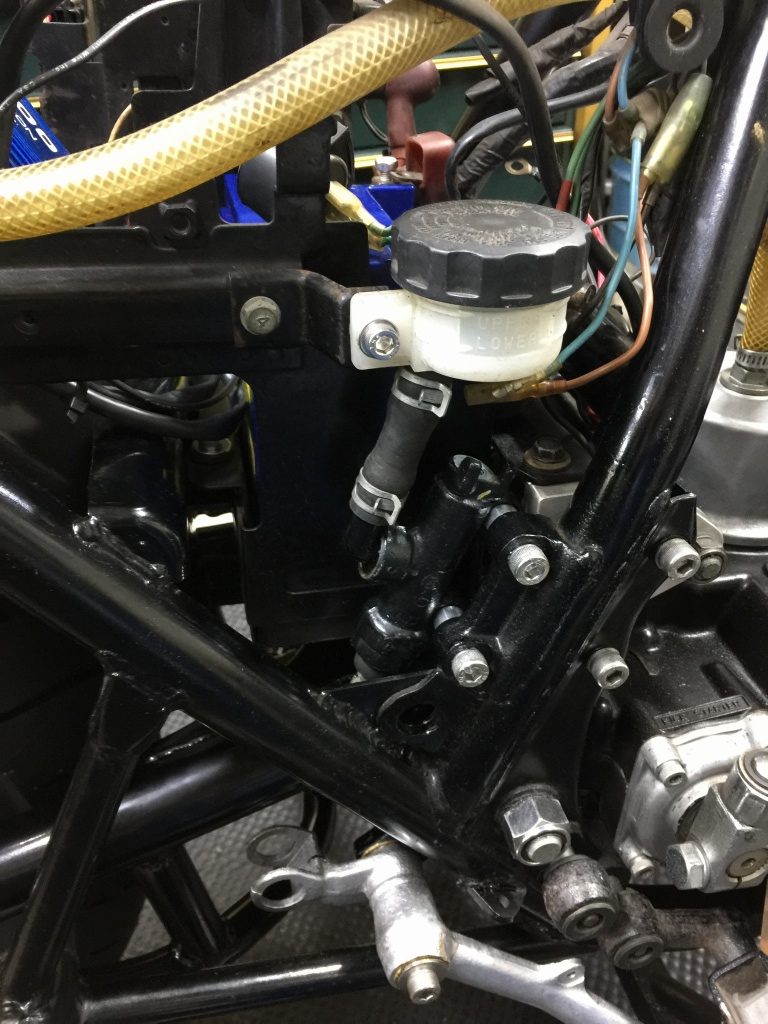

ノーマルマスターは漏れがったので、こちらの現行車種の物に交換します。



削除されていたブレーキペダル軸を付け直した関係でアライメントが変わり、

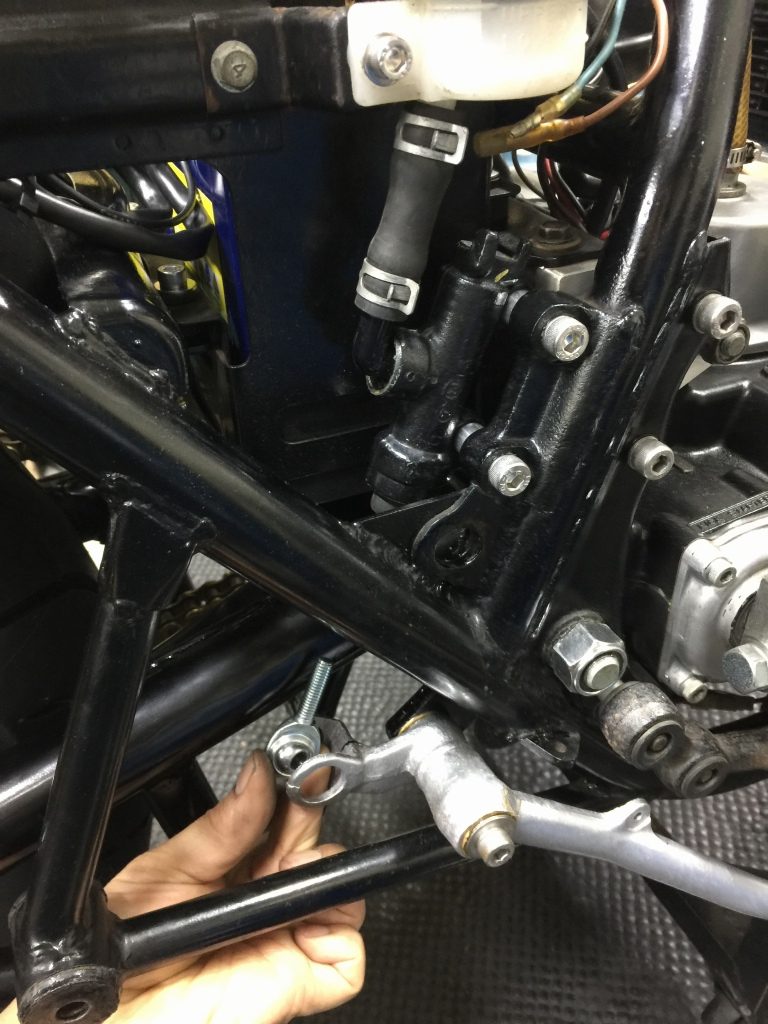

プッシュロッドはこちらのロッドエンドを使うことに。

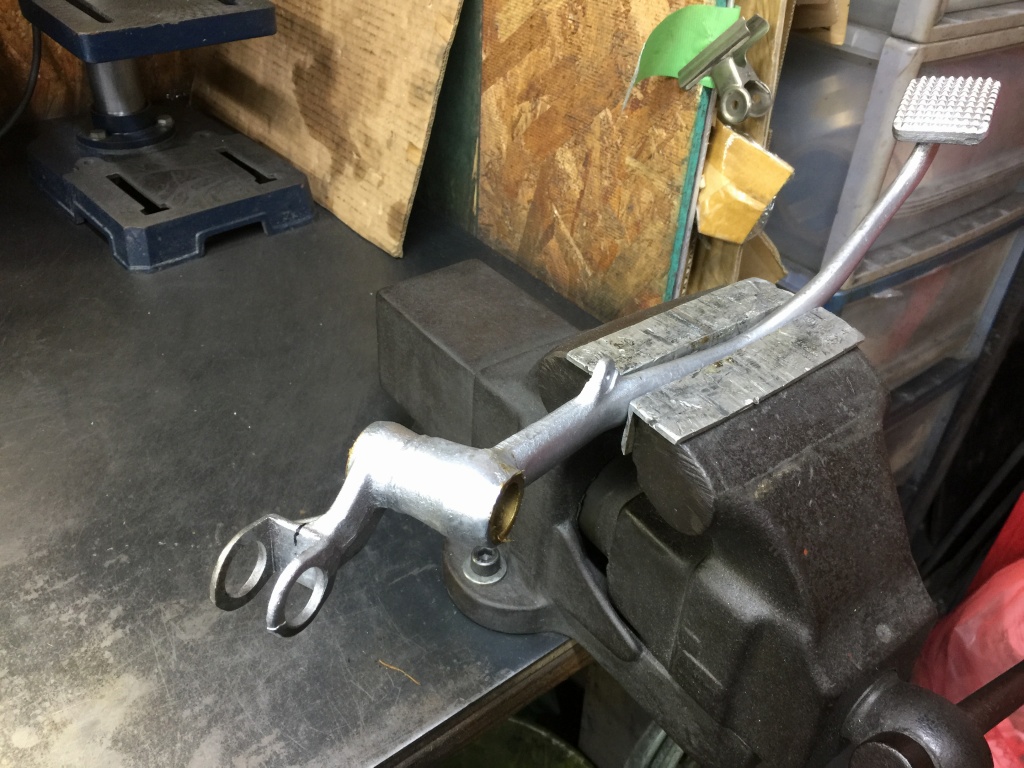

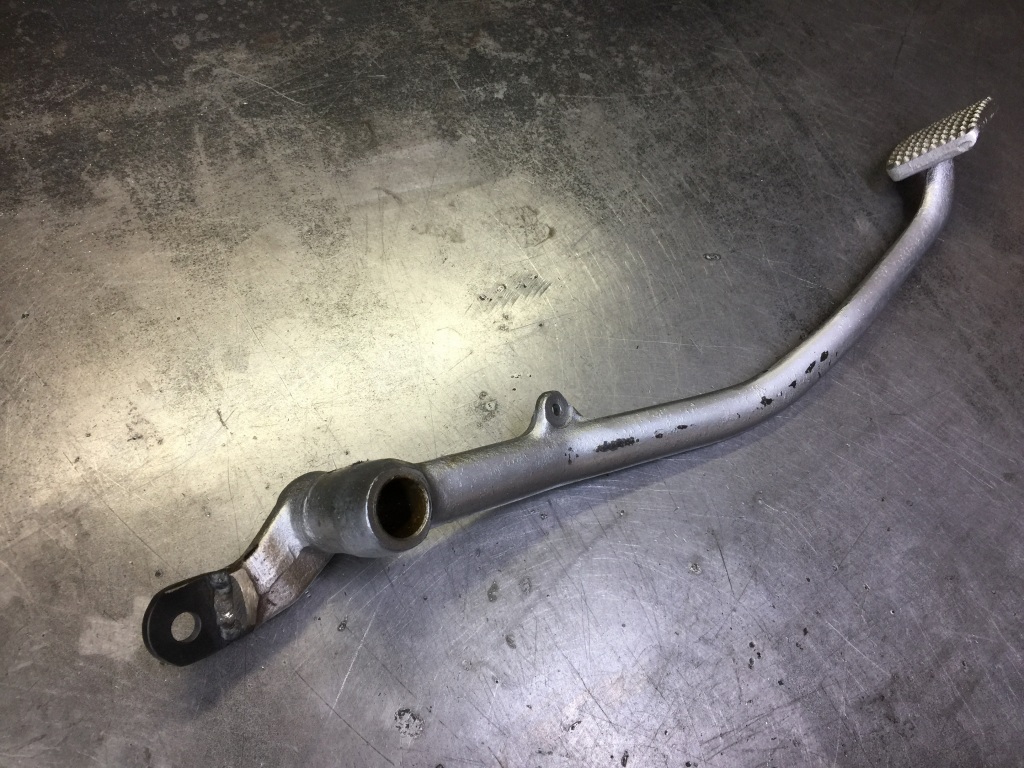

ブレーキペダルのプッシュロッドアーム部分を一旦カットして改造します。

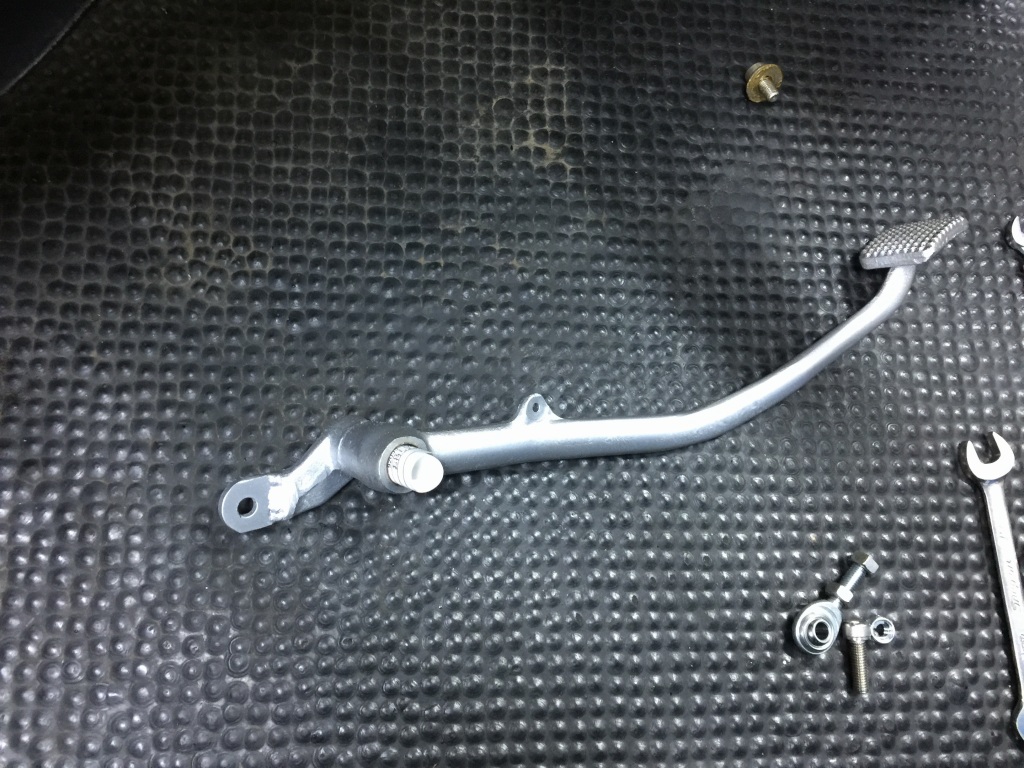

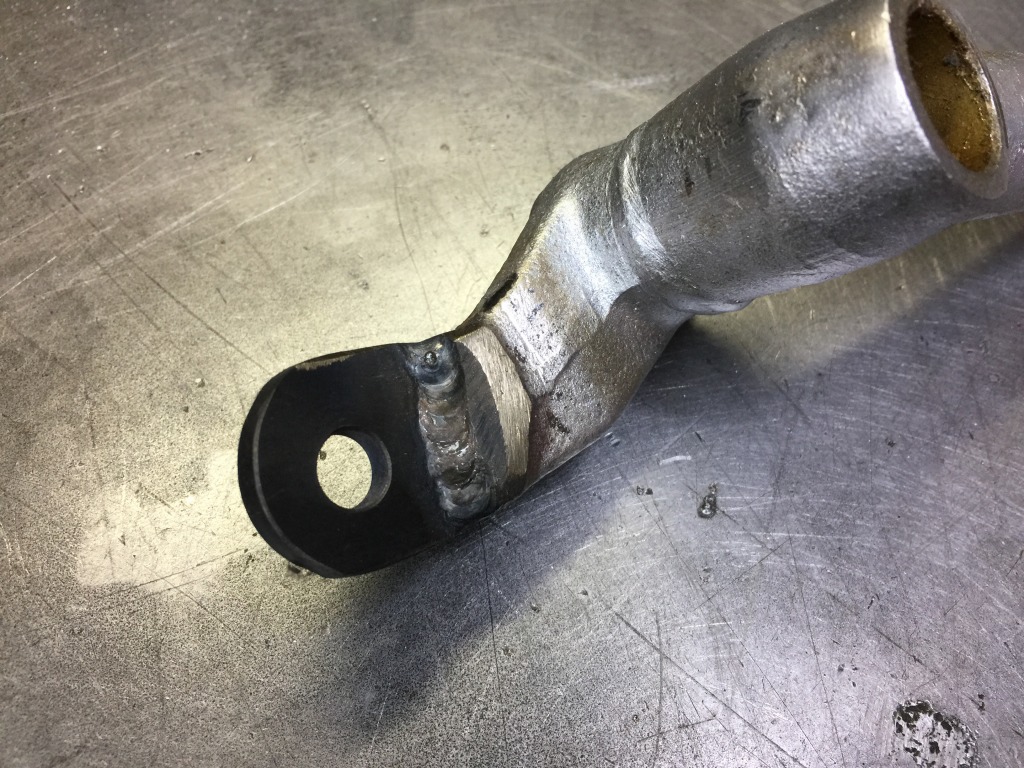

改造後はこちら。



ロッドエンドが直接付くようにしました。



ペダルを塗装します。



既存のブレーキホースは収まりが悪いので新たに製作することに。



上下のフィッティングも最適化し、ホースの長さは現車に合わせます。

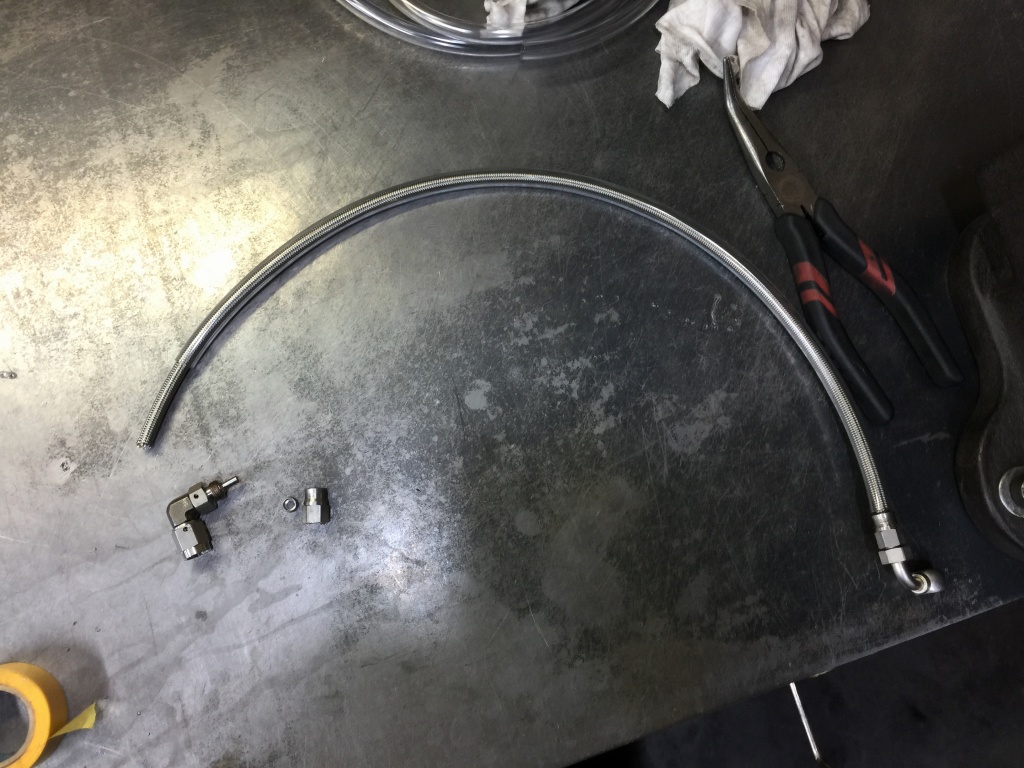

ブレーキホースを製作します。

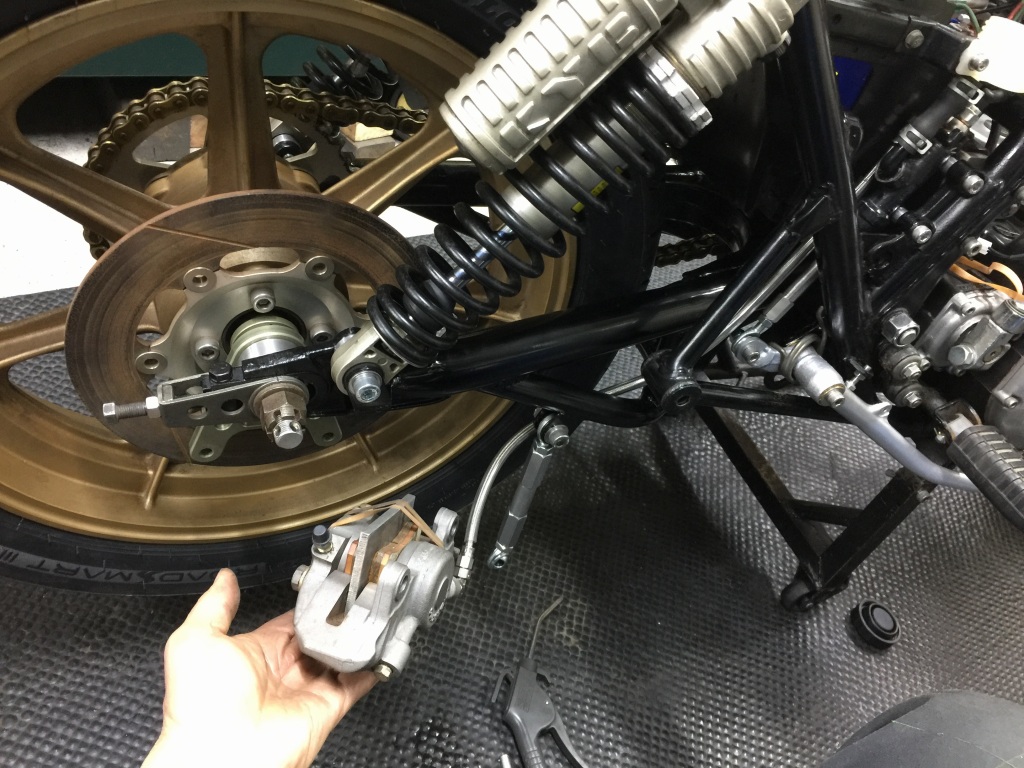

製作したブレーキホースを取り付け、キャリパーは一旦外してエア抜きします。



キャリパーのブリーザーの位置は、基本は対角の位置にするのがフルード交換やエア抜きの関係で合理的です。

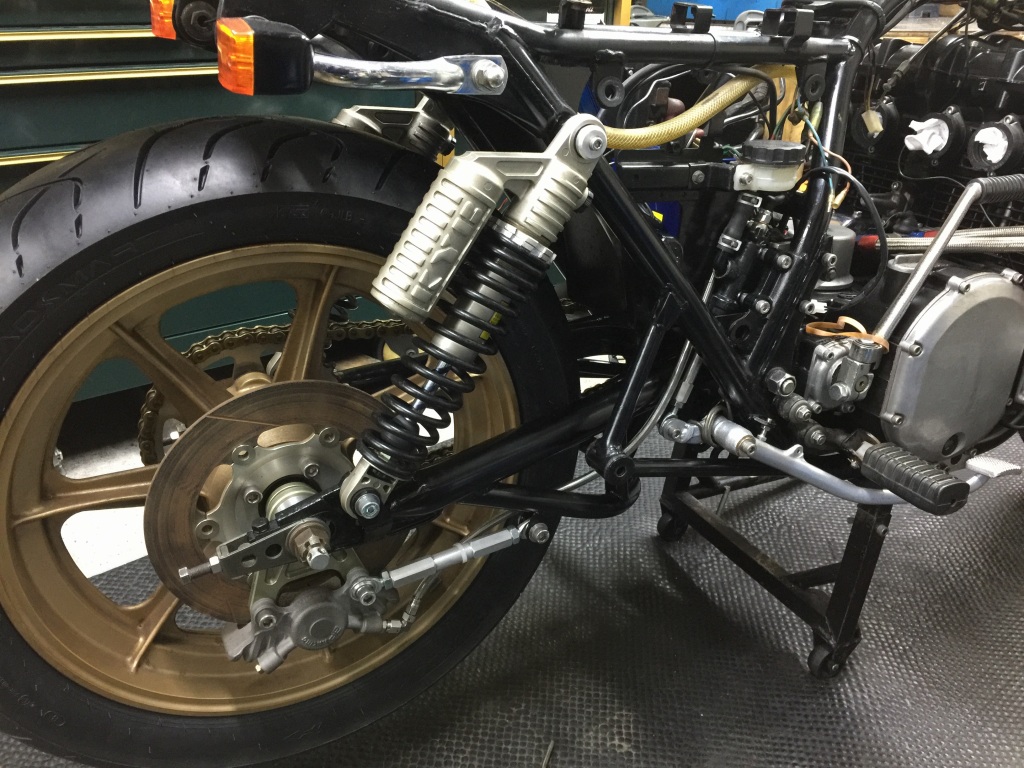

リヤブレーキ周り、完成です。

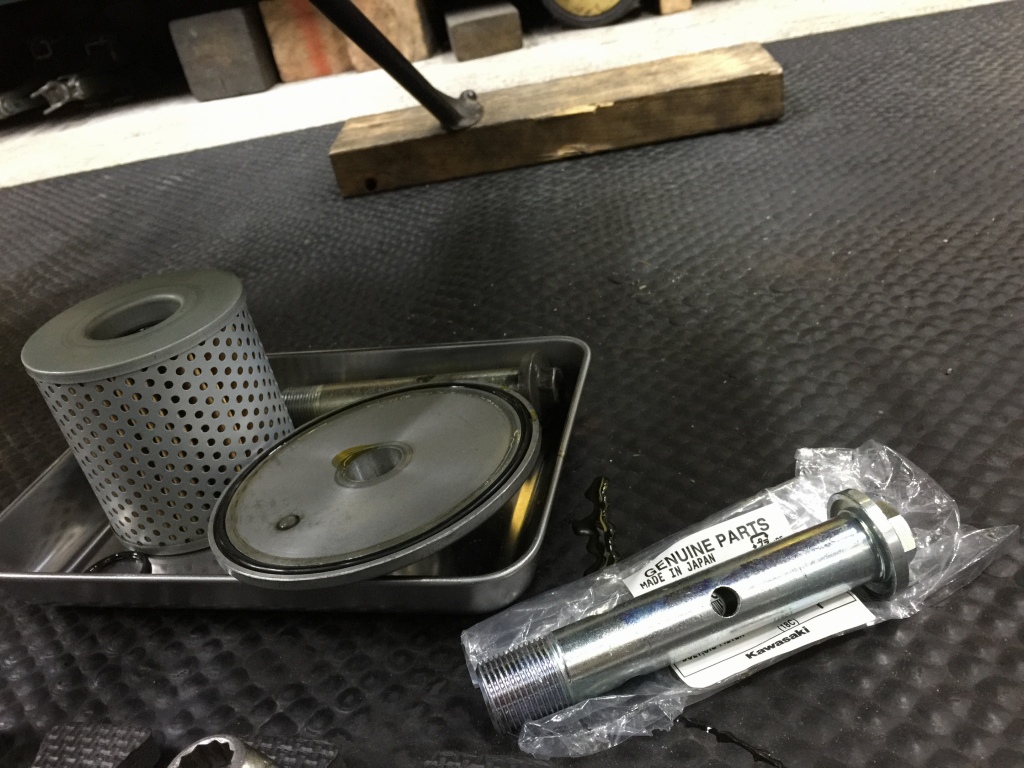

純正のフィルターボルトが入荷したので取り付けます。

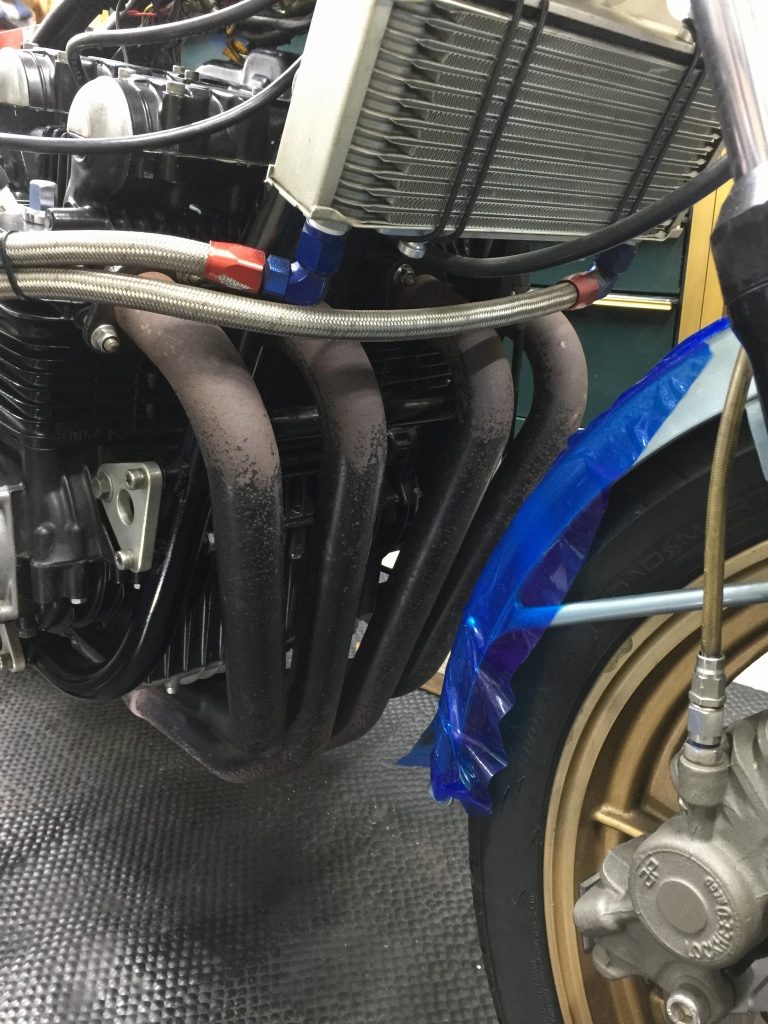

マフラーを取り付けます。

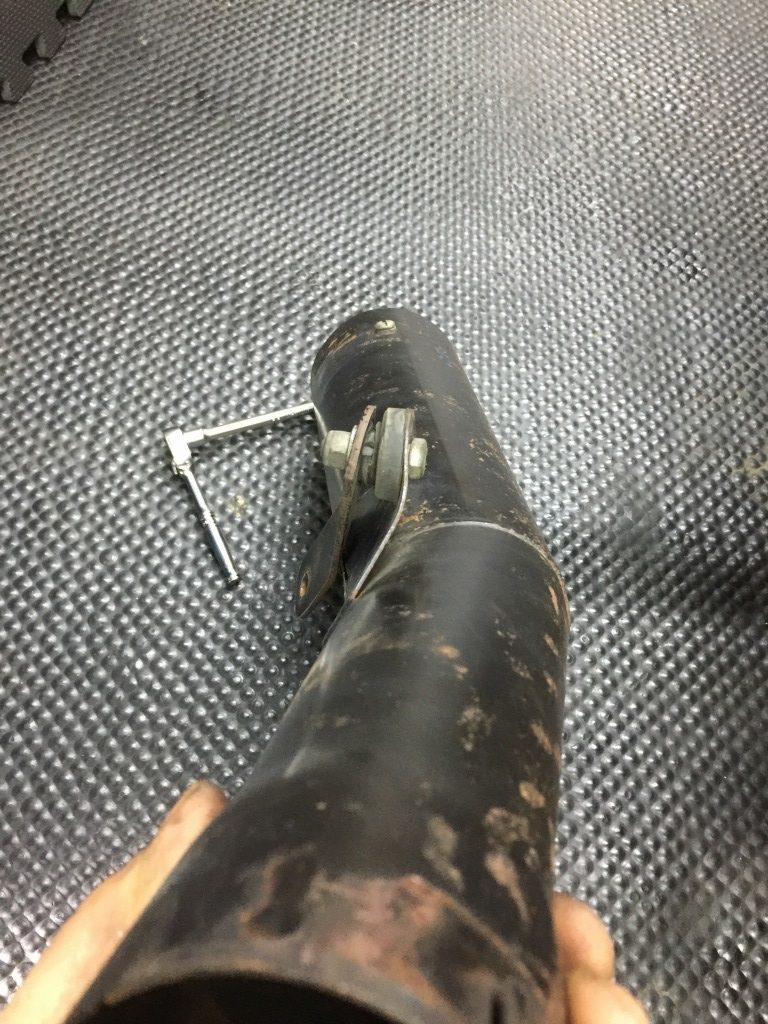

サイレンサーのステーは、新しいスイングアームに合わせて修正します。

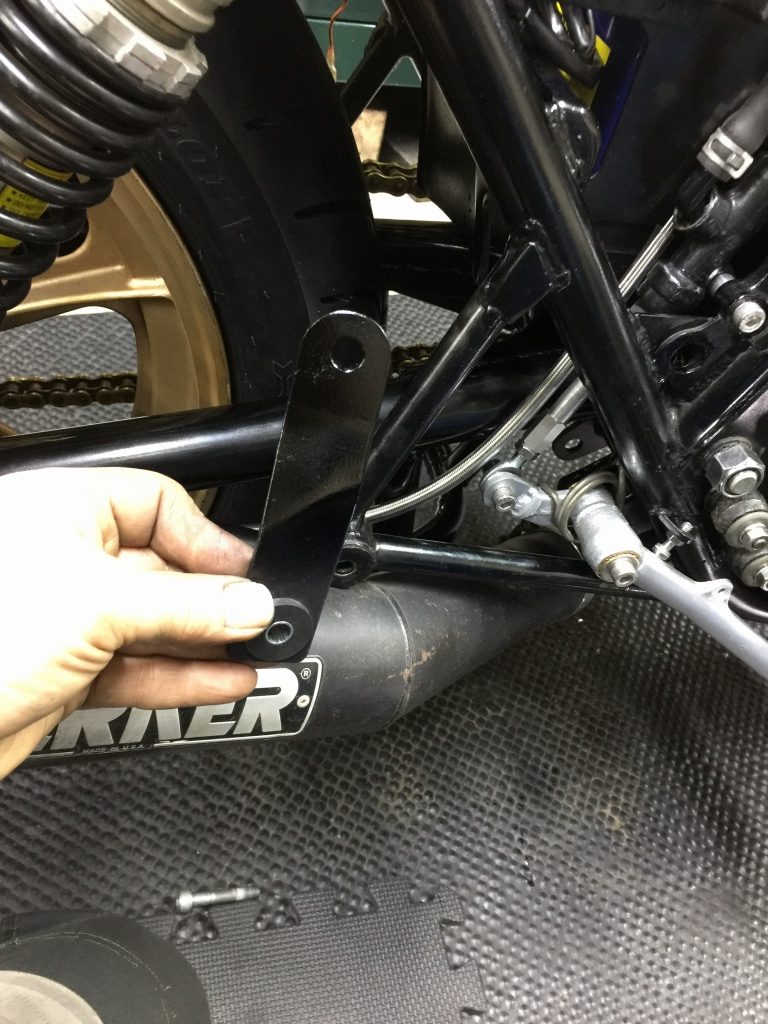

吊り下げのステーは、長さが変わったので新作しました。

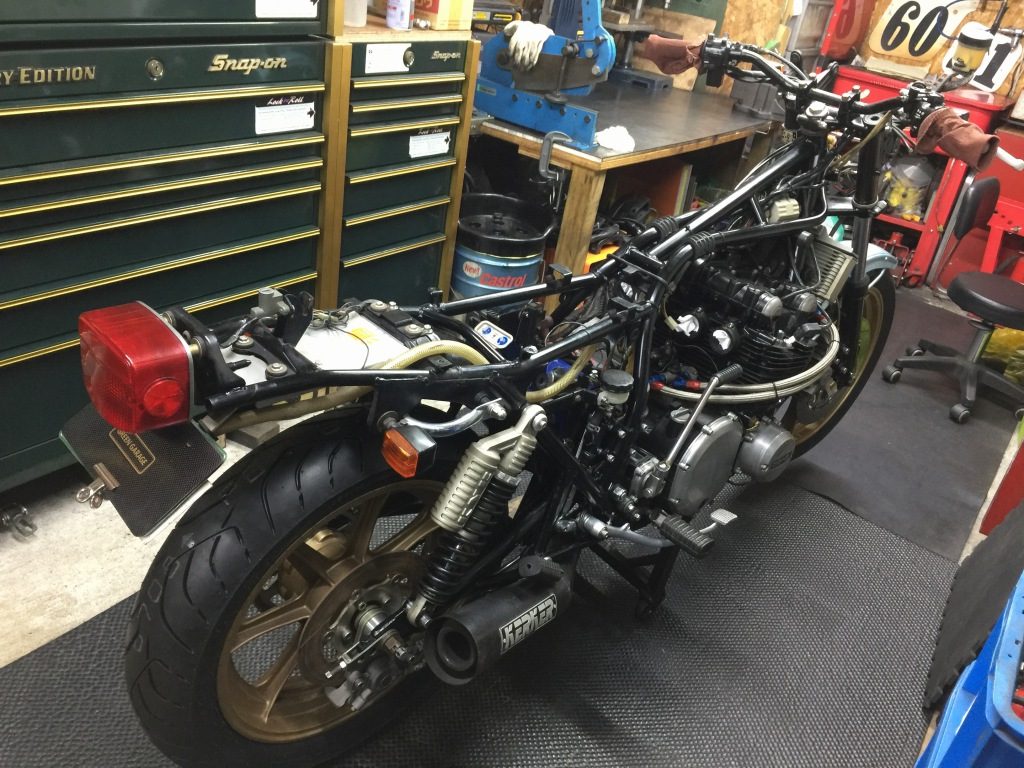

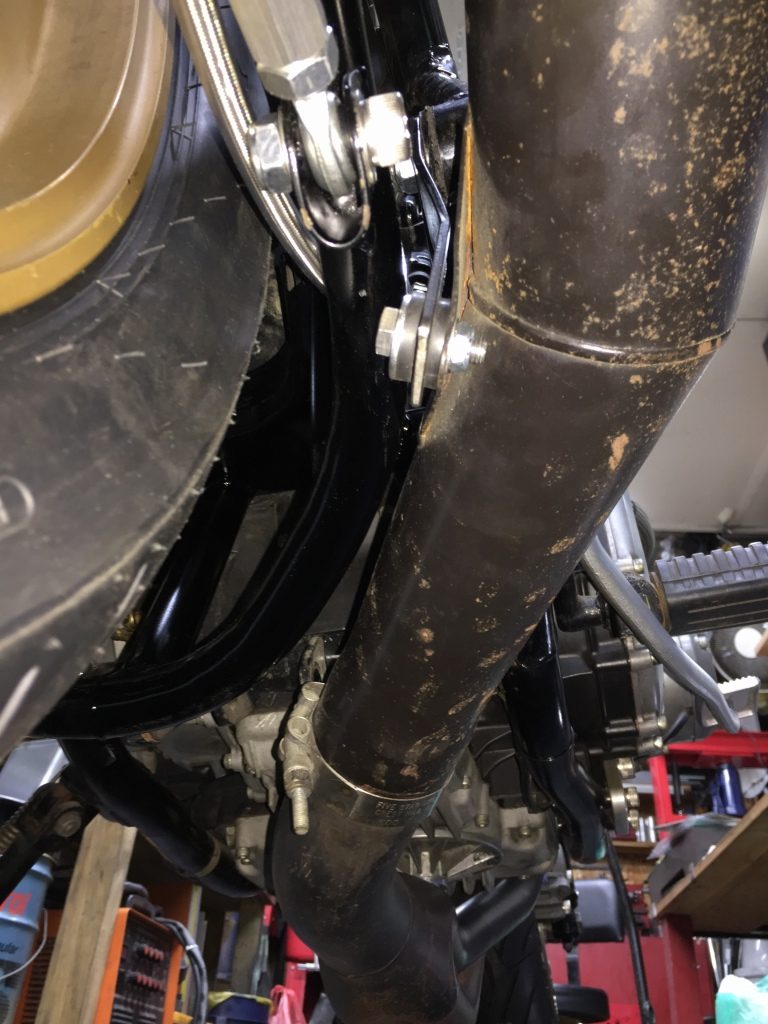

サイレンサーのねじりの向きも修正し、マフラーが付きました。

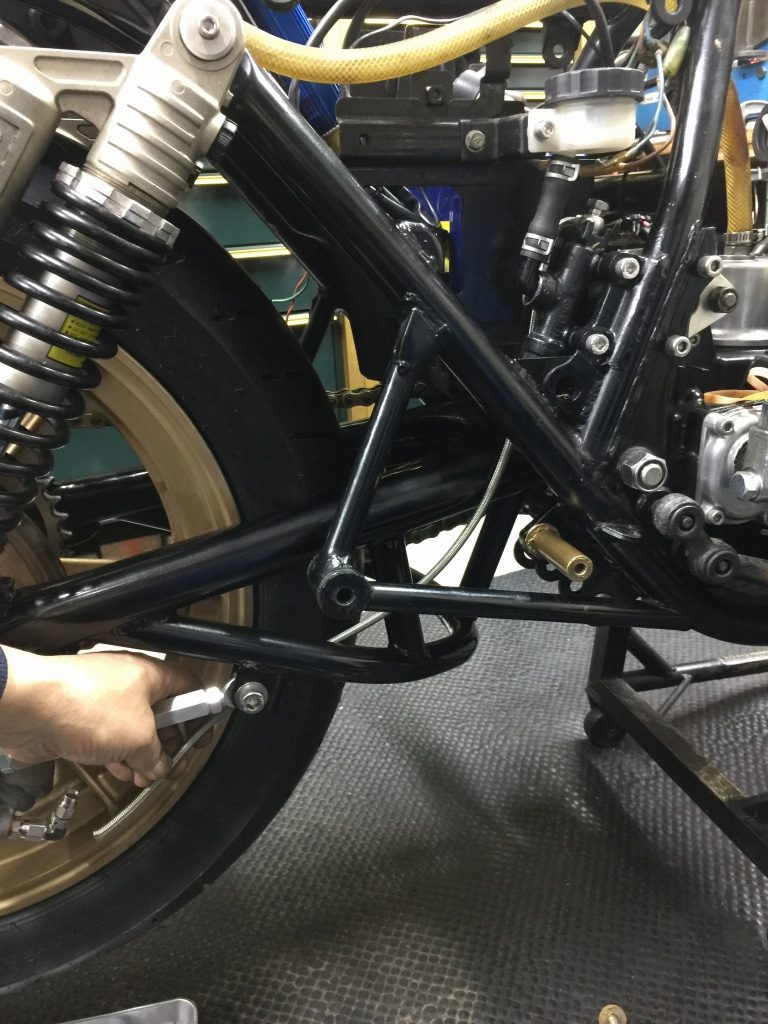

ワークススイングアームのトラス補強部分です。マフラーの逃げ形状がフィットしています。
