Z1R2 N.M様 ステップボスの溶接

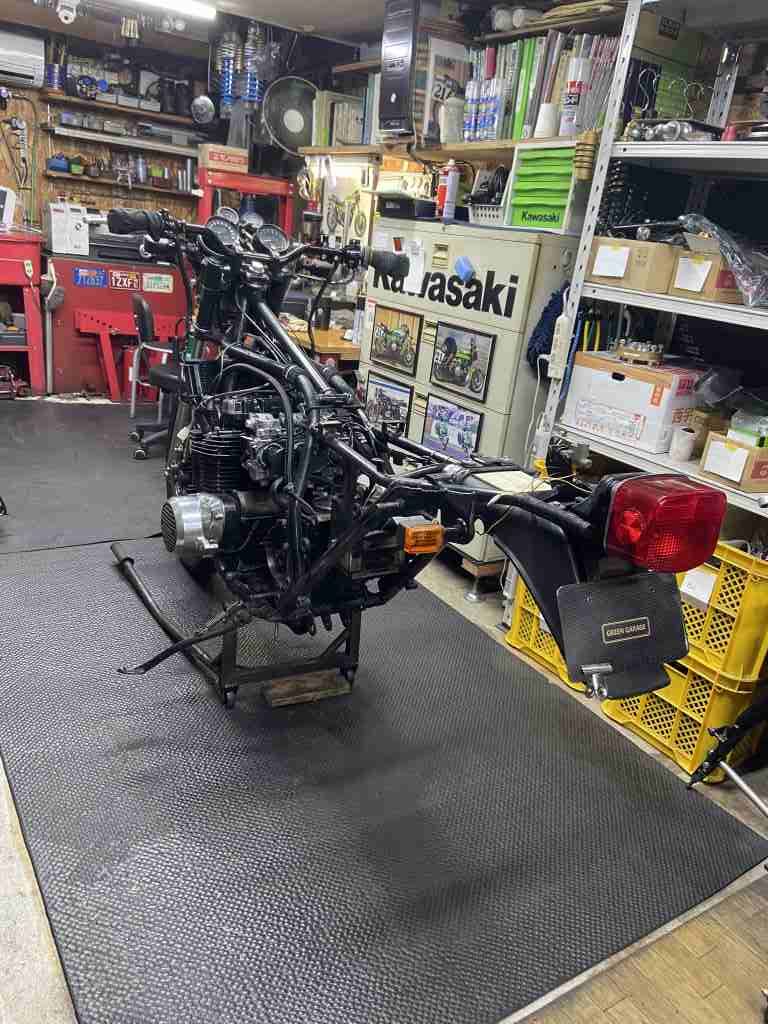

ワークスバックステップVer.2をフレーム直付けで取り付けるので、リヤ周りをバラします。

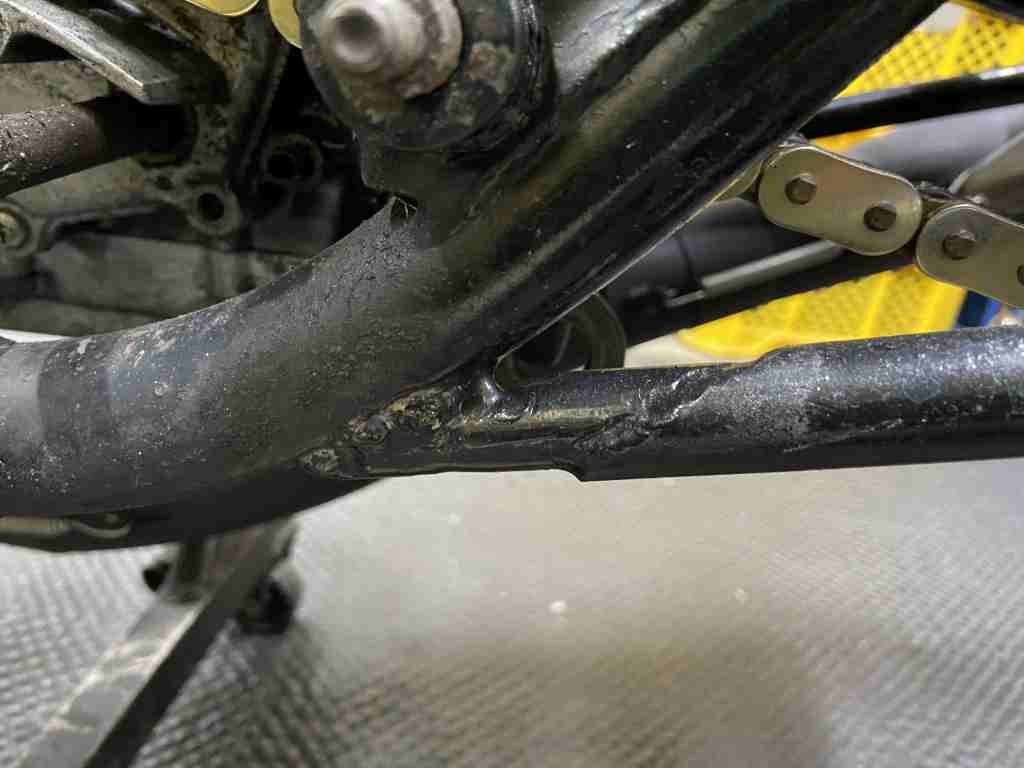

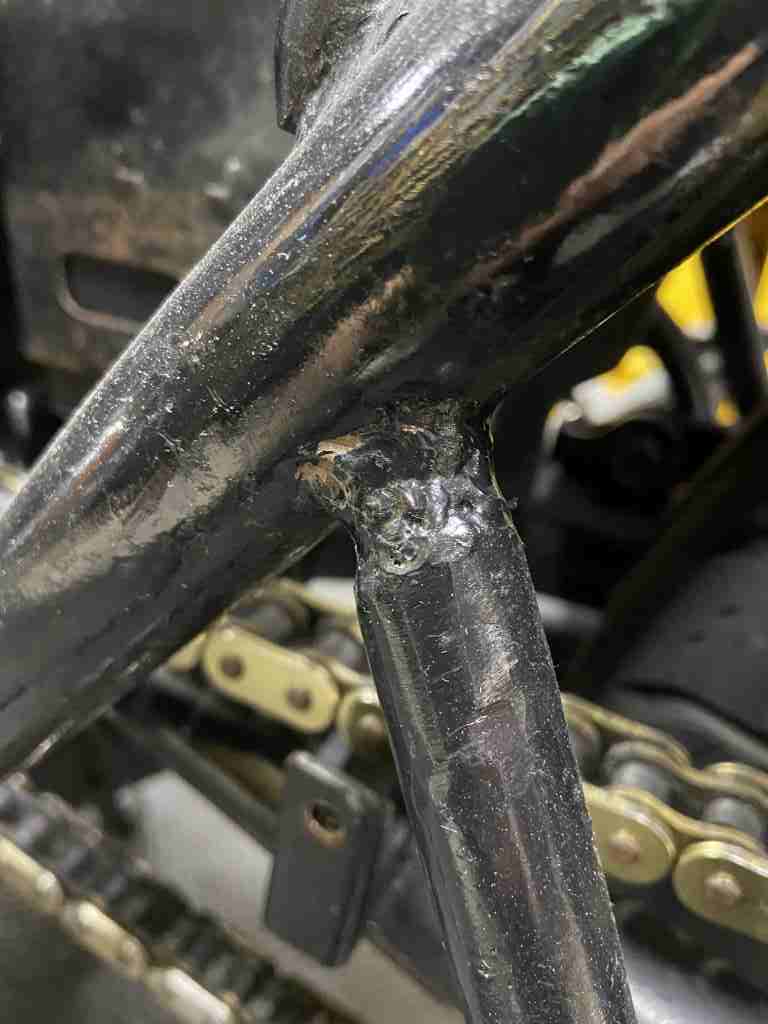

マフラーステーは一旦切断した物を再取付したようです。



無垢の鉄棒で注ぎ足して溶接されています。

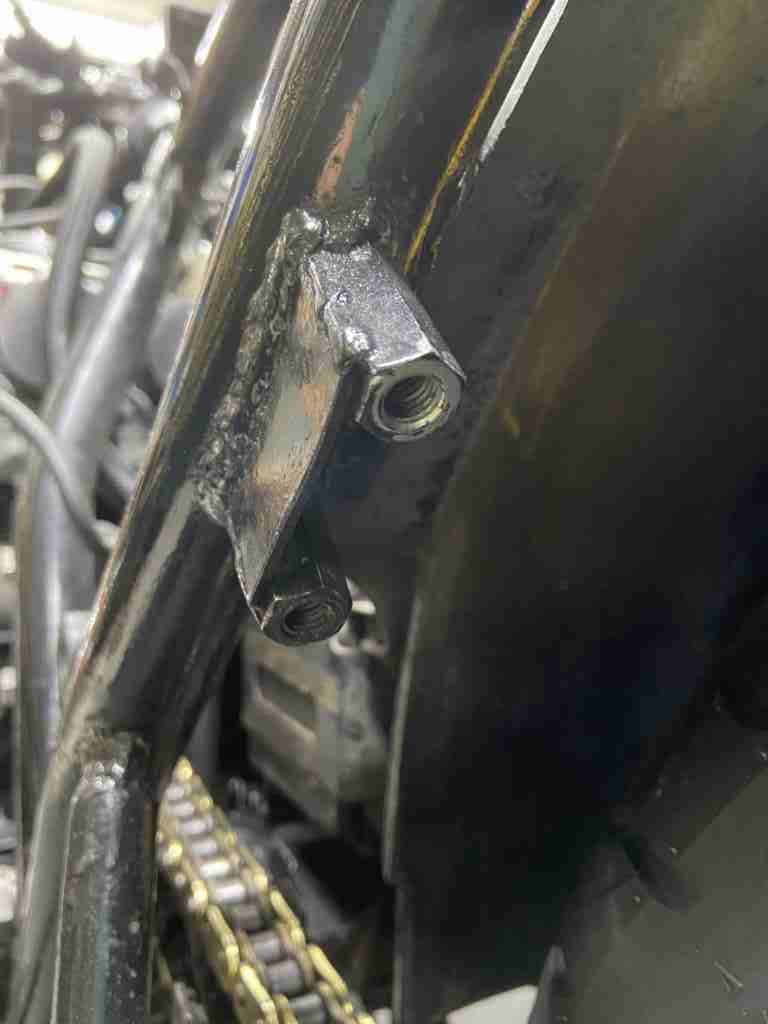

タンデムステップのボスも後付けされています。

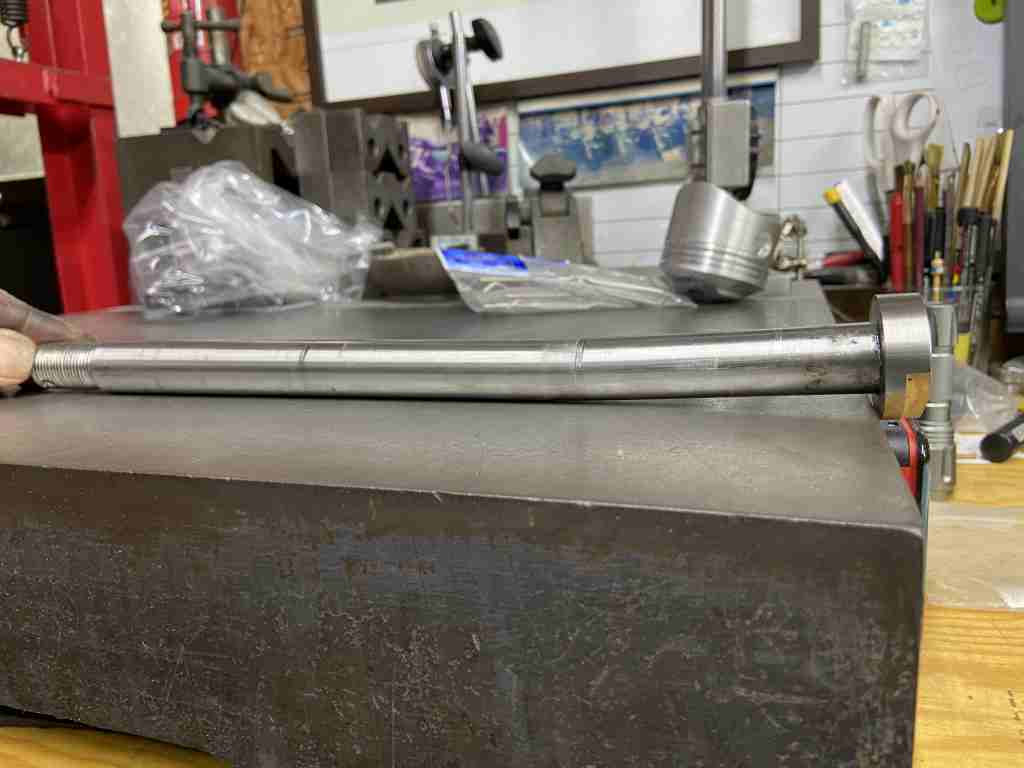

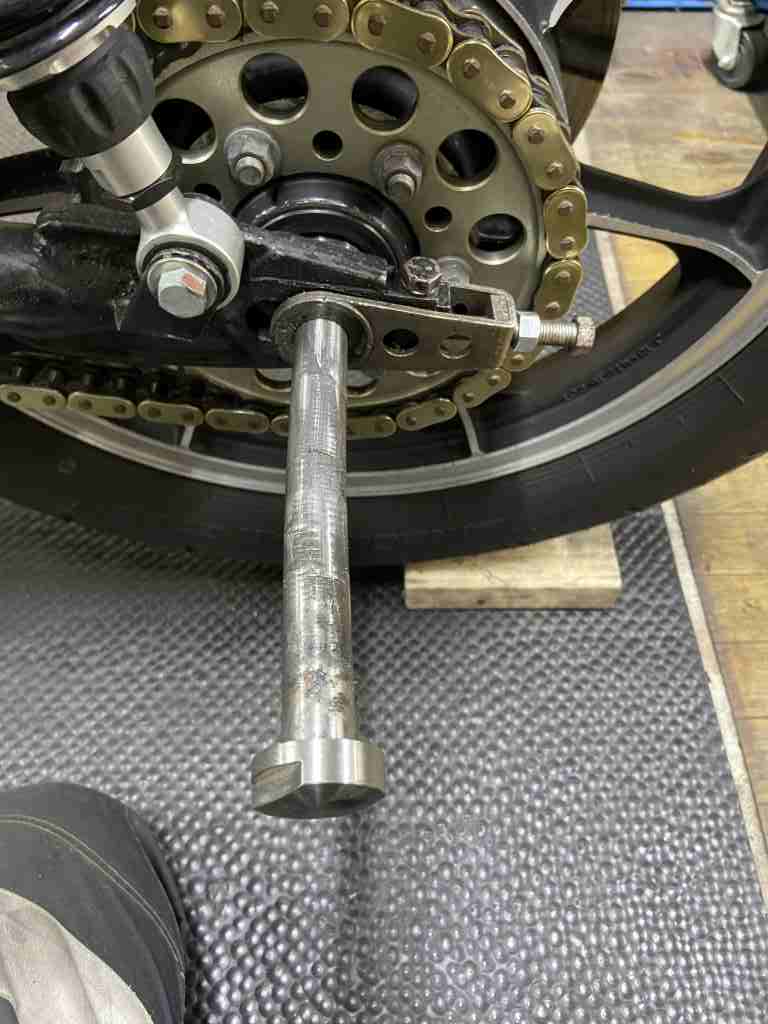

リヤアクスルシャフトはなかなか抜けないと思ったら、ご覧の通り大曲りしていました。



事故でも遭ったのでしょうか。シャフトは交換します。

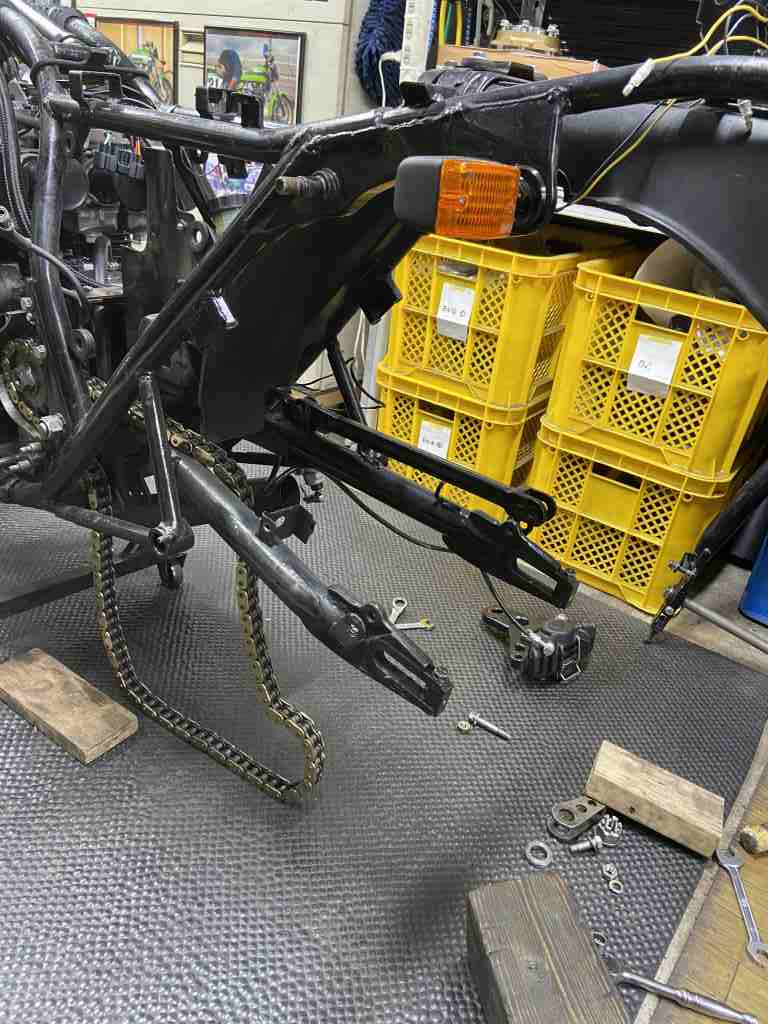

リヤショックを外してもスイングアームは下がりません。かなりフリクションがあるようです。

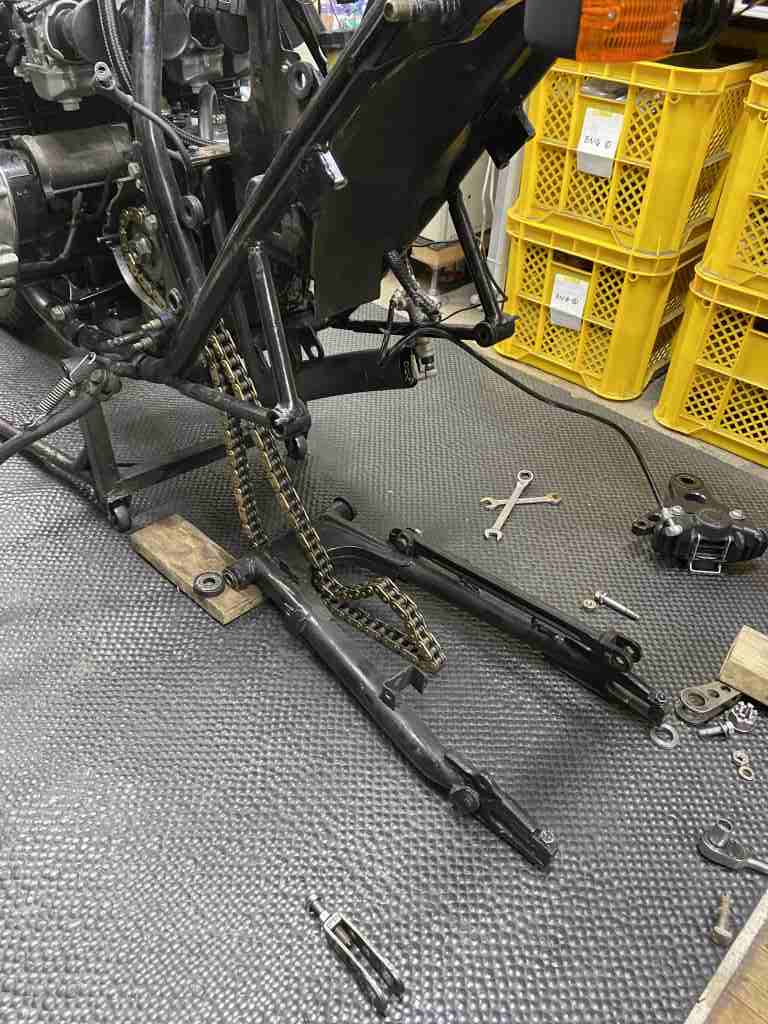

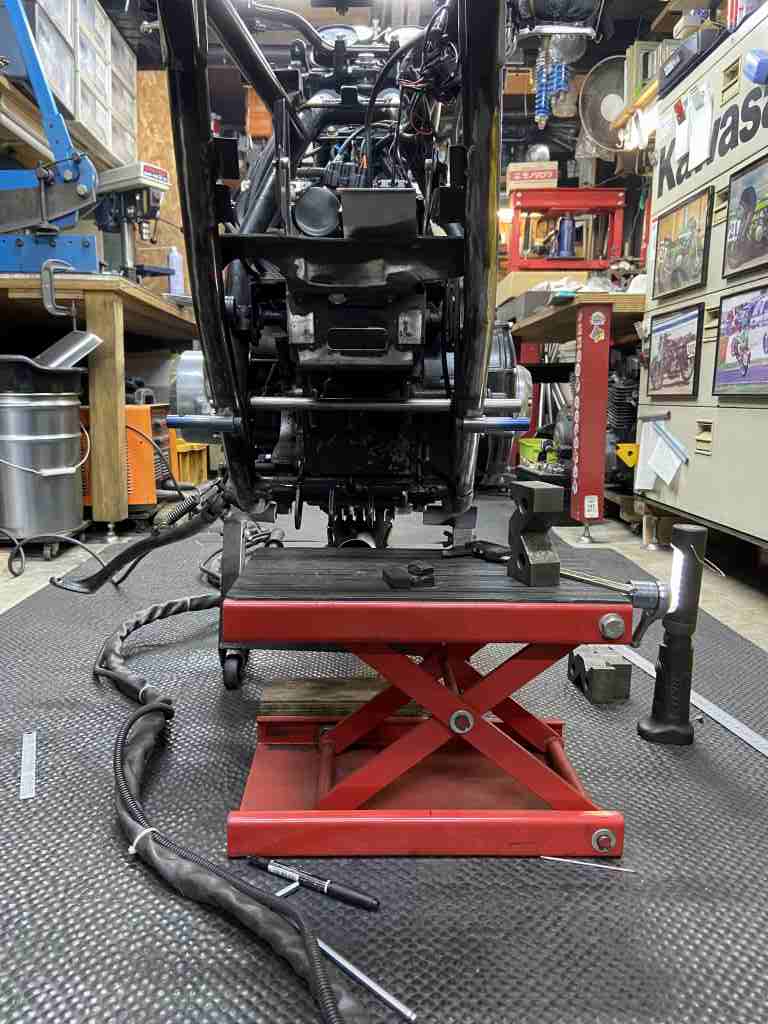

スイングアームを外します。

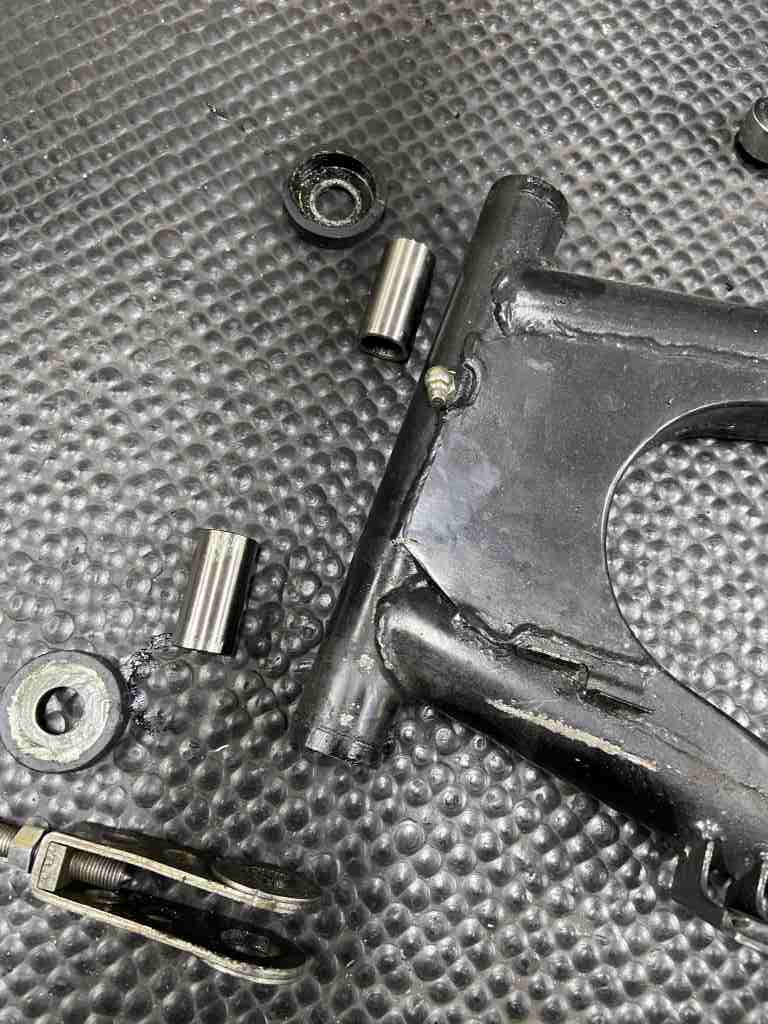

ピボットベアリングは社外品に交換されています。

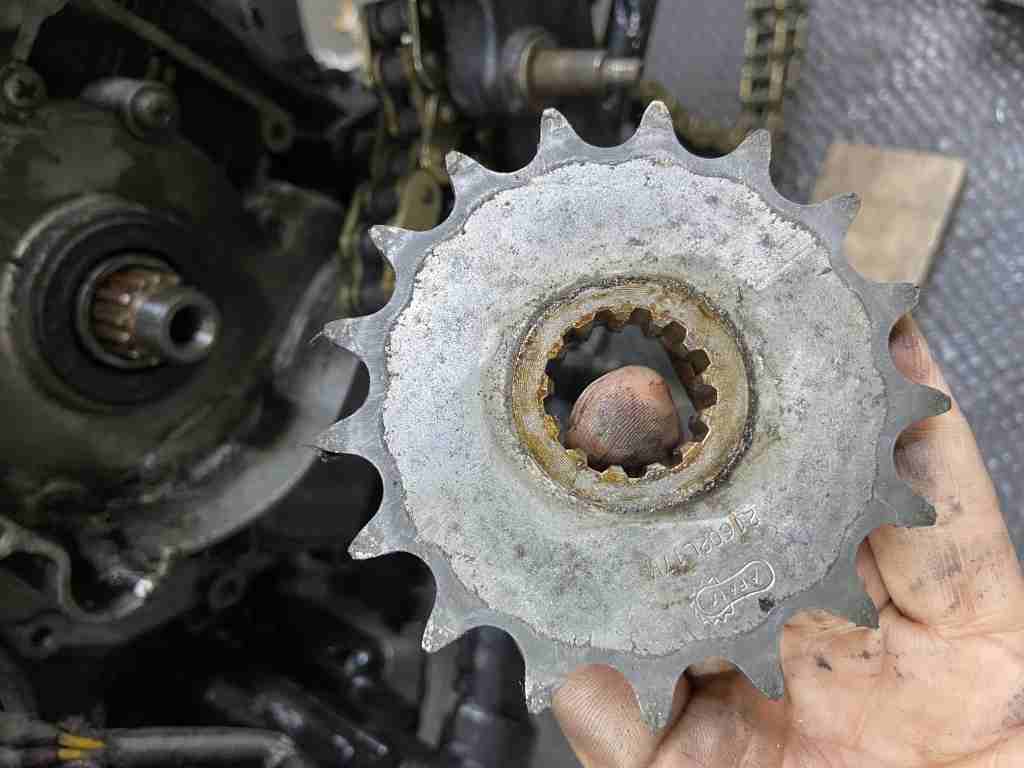

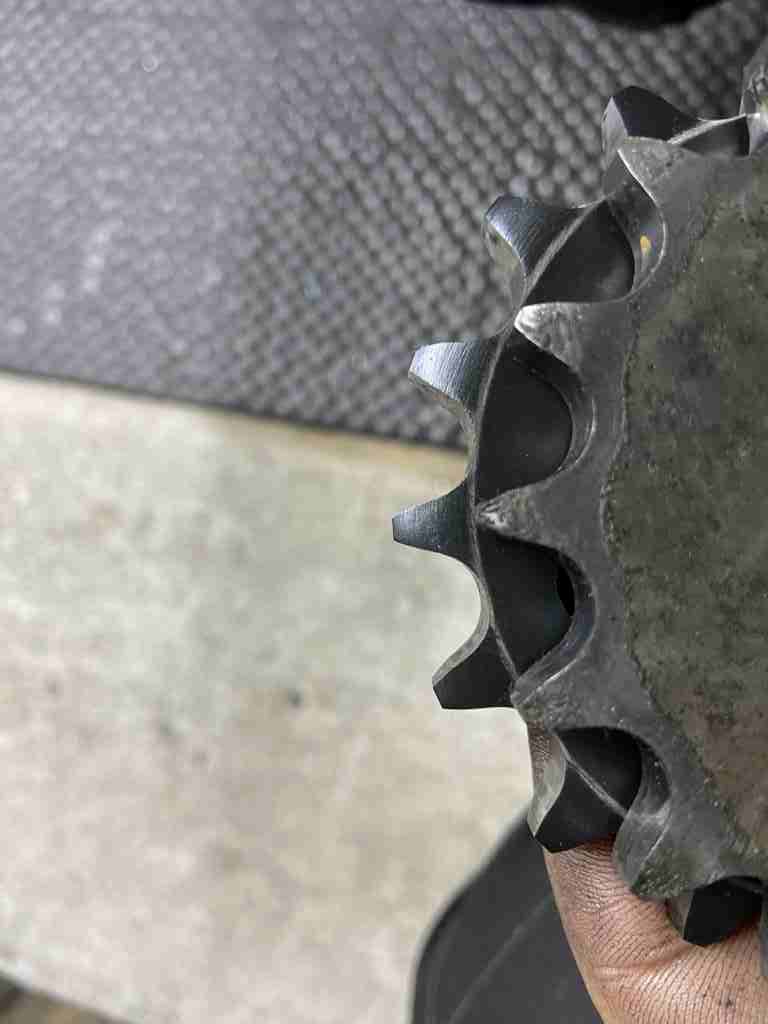

フロントスプロケは少し摩耗しているようです。



新品と比べるとよくわかります。

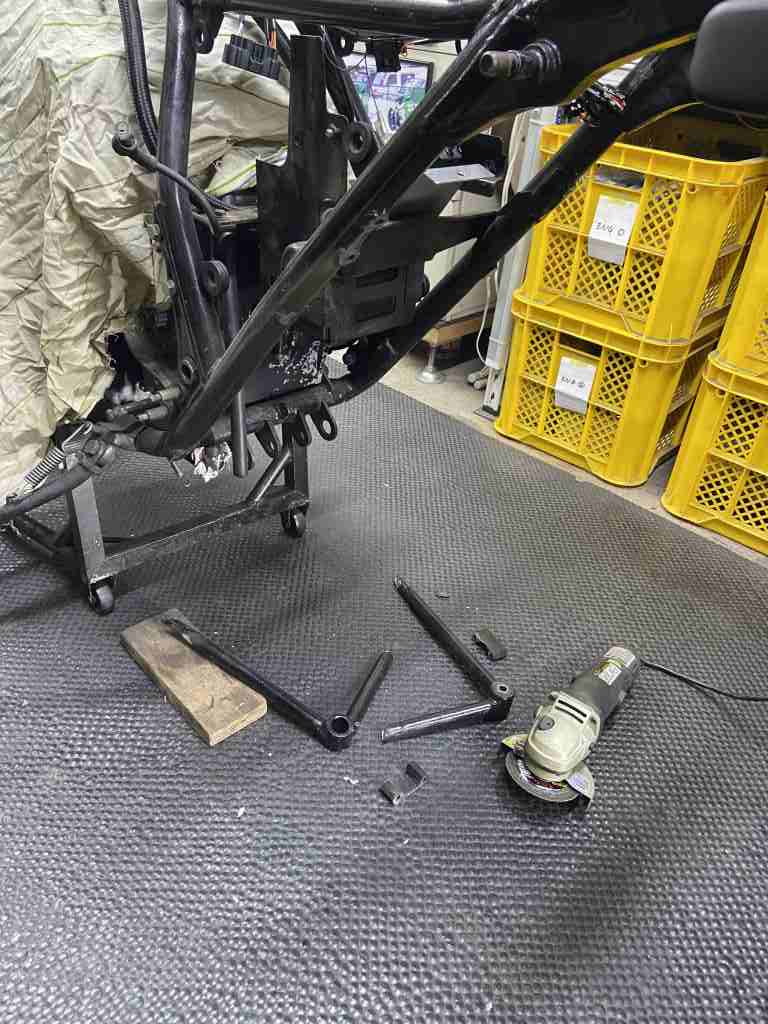

マフラーステーとタンデムステップボスを削除します。



切断面をきれいに研磨します。



リヤブレーキペダル軸の一部も残っているのでついでに削除します。

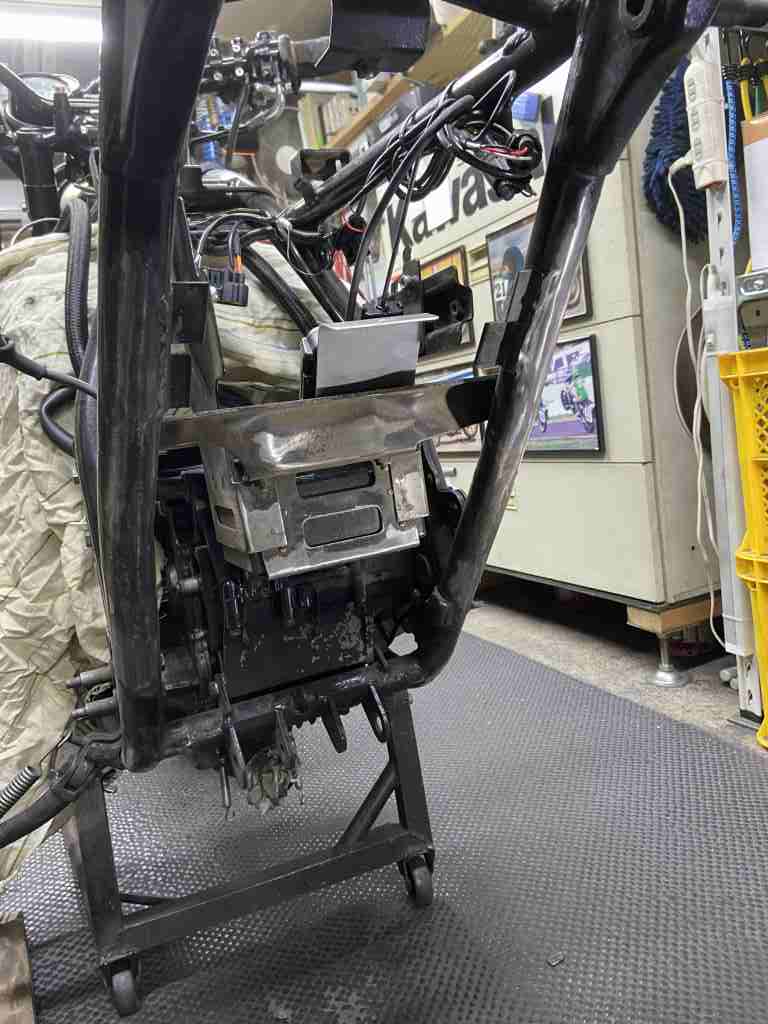

これでスッキリ。

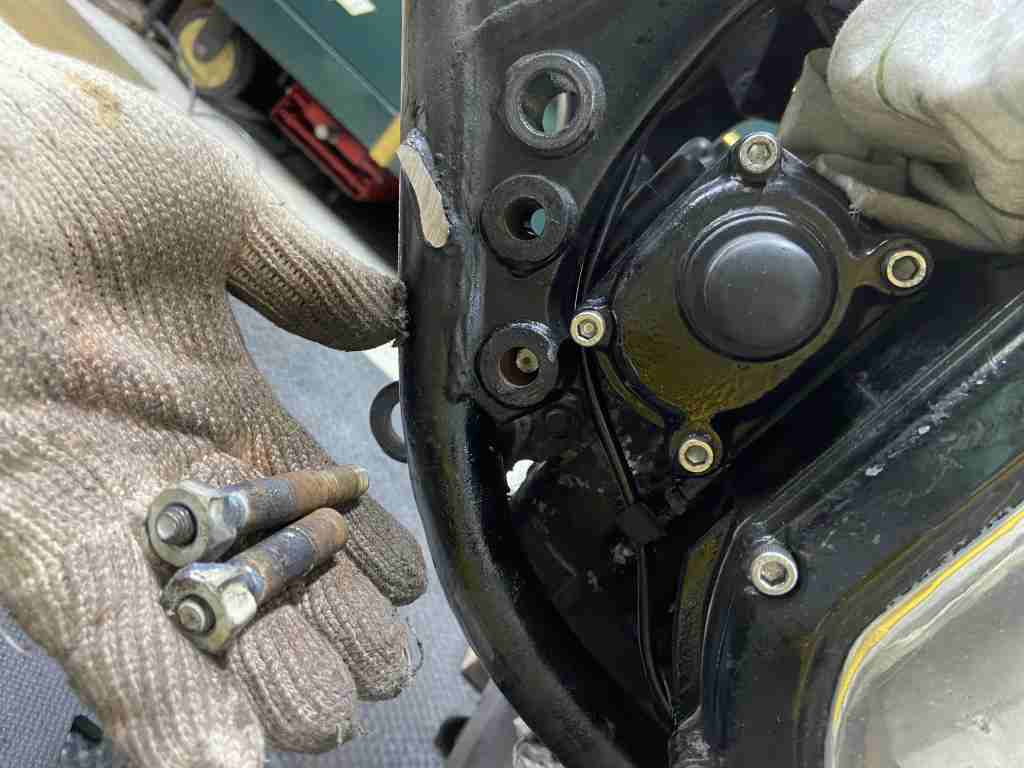

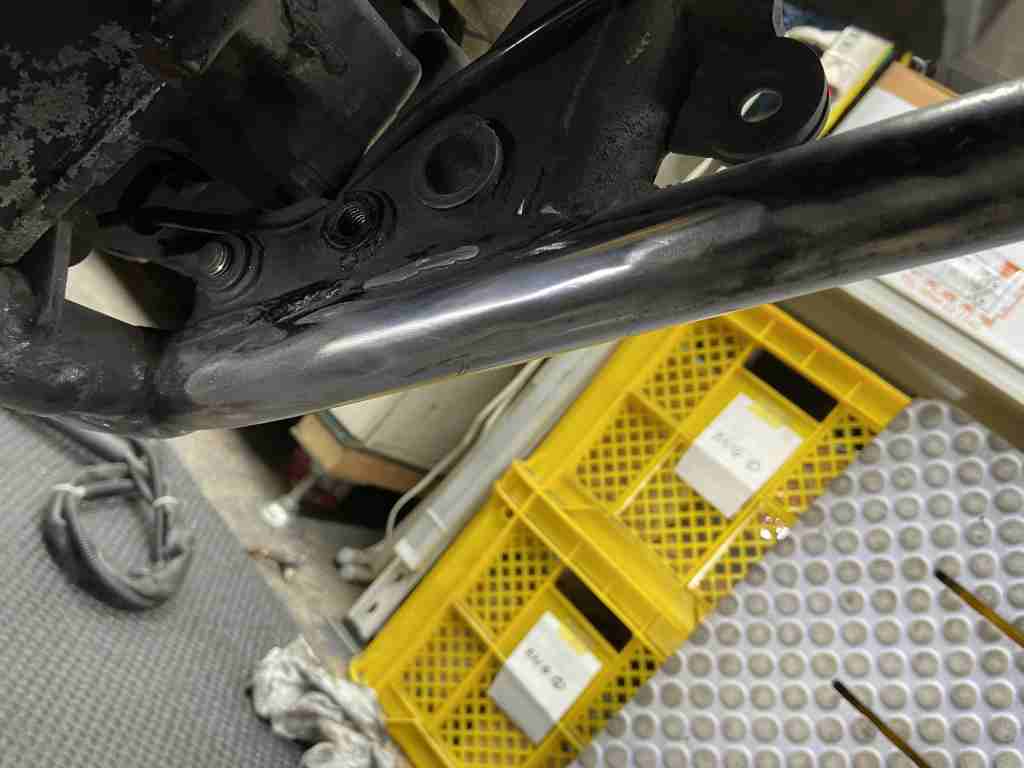

ノーマルのステップスタッドを外します。1本は折れ残ったのでドリルで揉んで取り除きます。

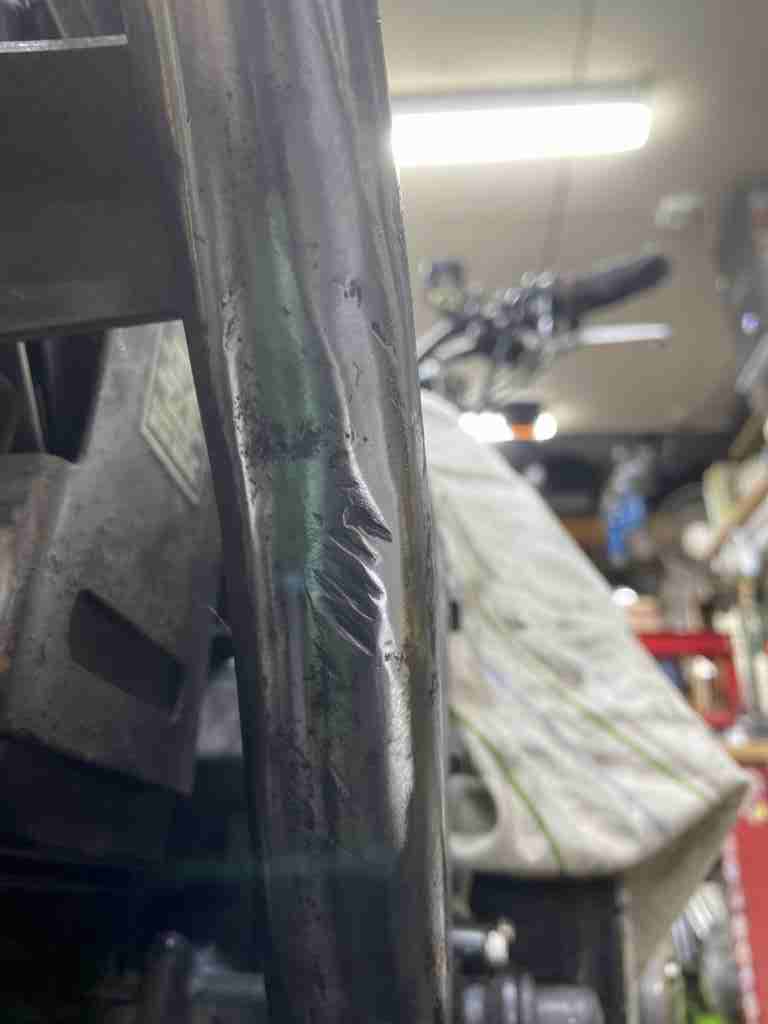

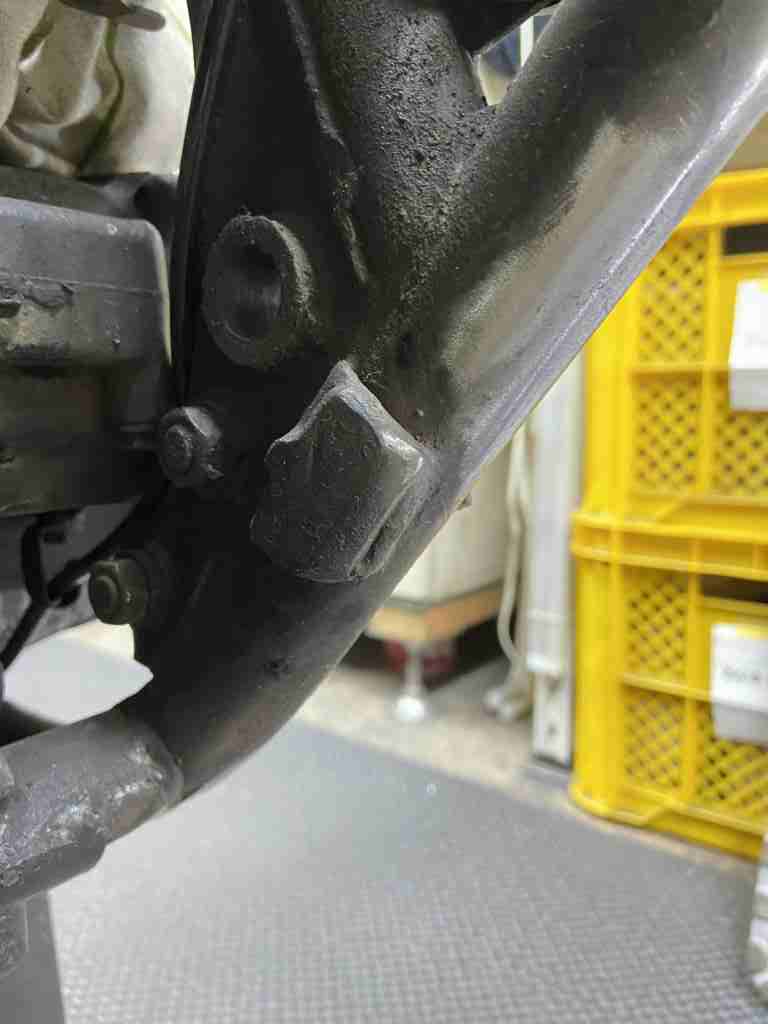

最初にマフラーステーを削除した際に付けたキズでしょうか。深いので溶接で補修しておきます。

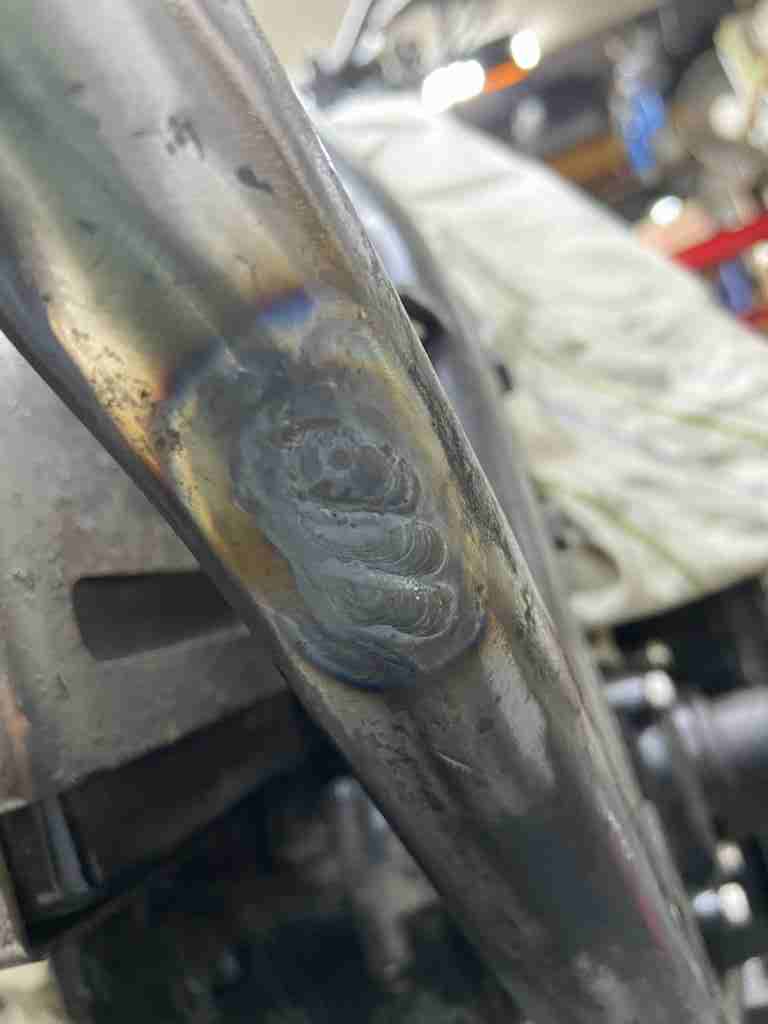

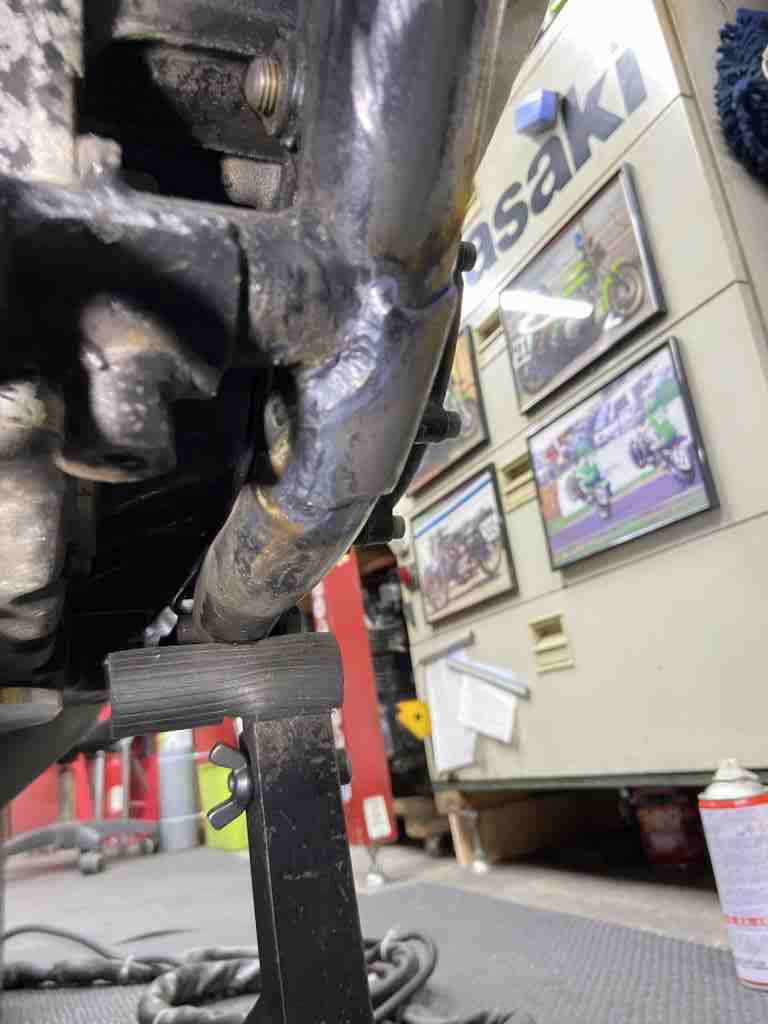

溶接で盛ります。

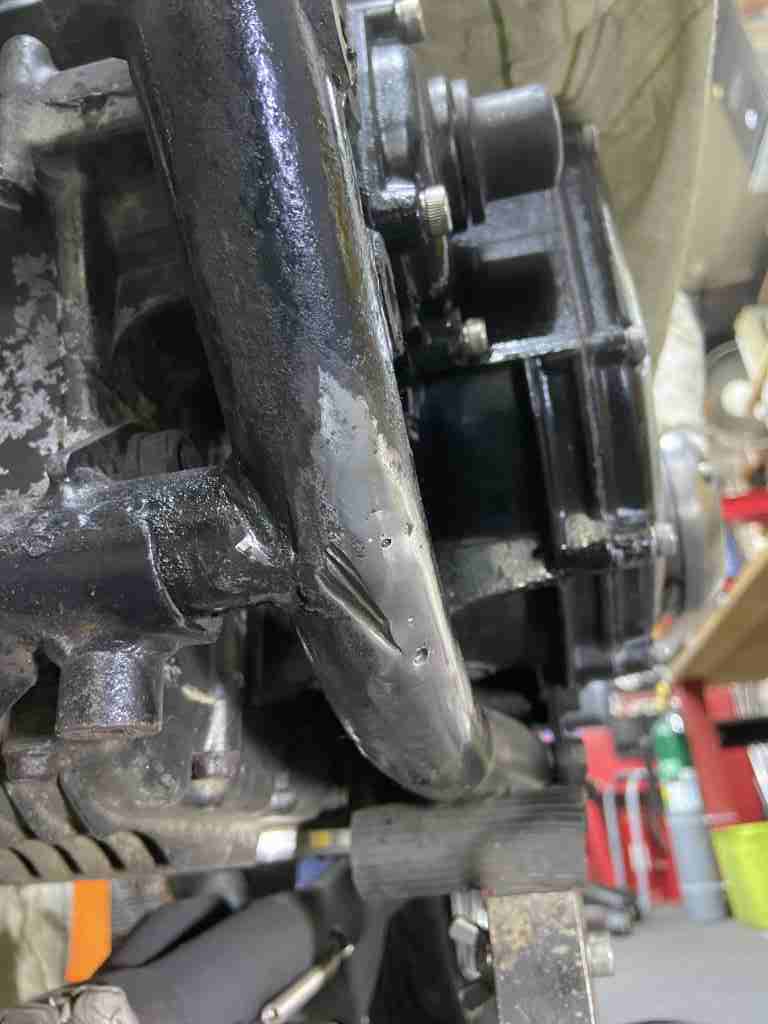

下側も深い傷があります。穴も開いています。

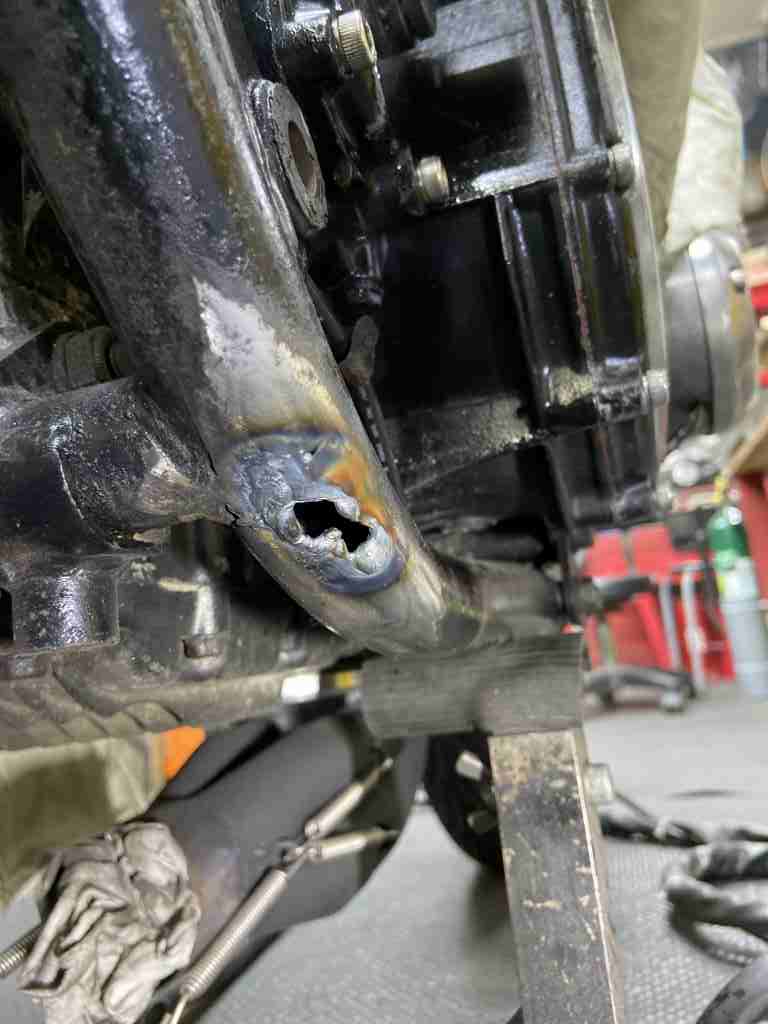

溶接すると一気に溶け落ちました。内部はだいぶサビが進行しており、2度のステーカットも重なって肉厚が薄くなっていたようです。

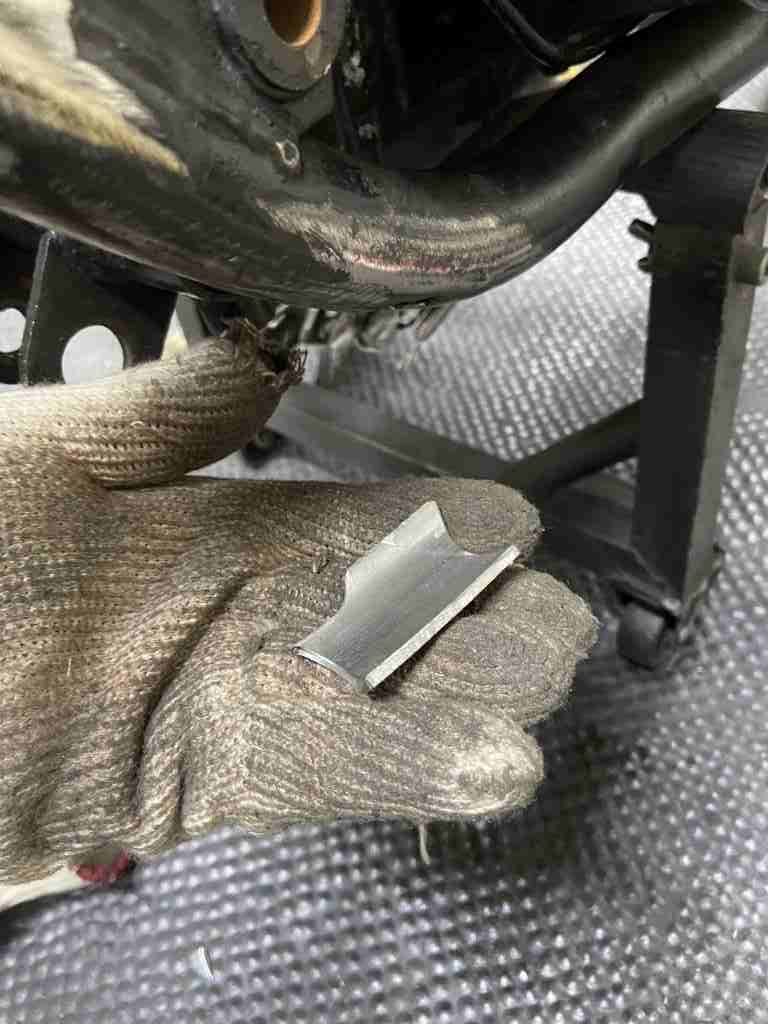

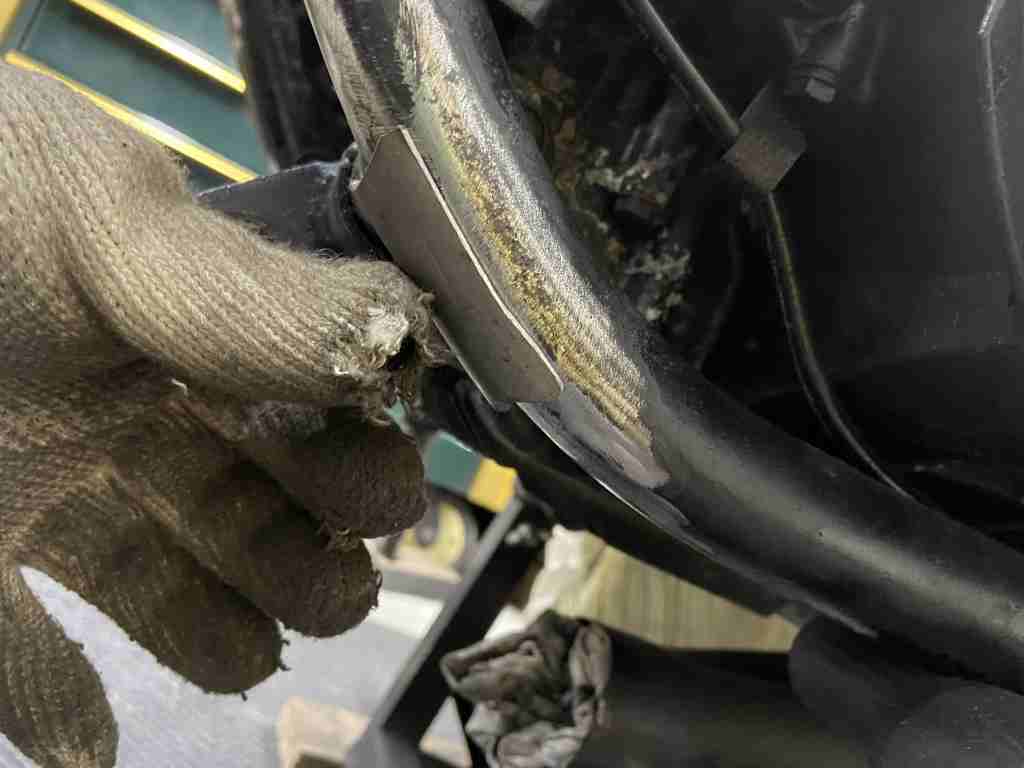

パッチを準備して面沿いで補強します。



穴を大きめにカバーします。

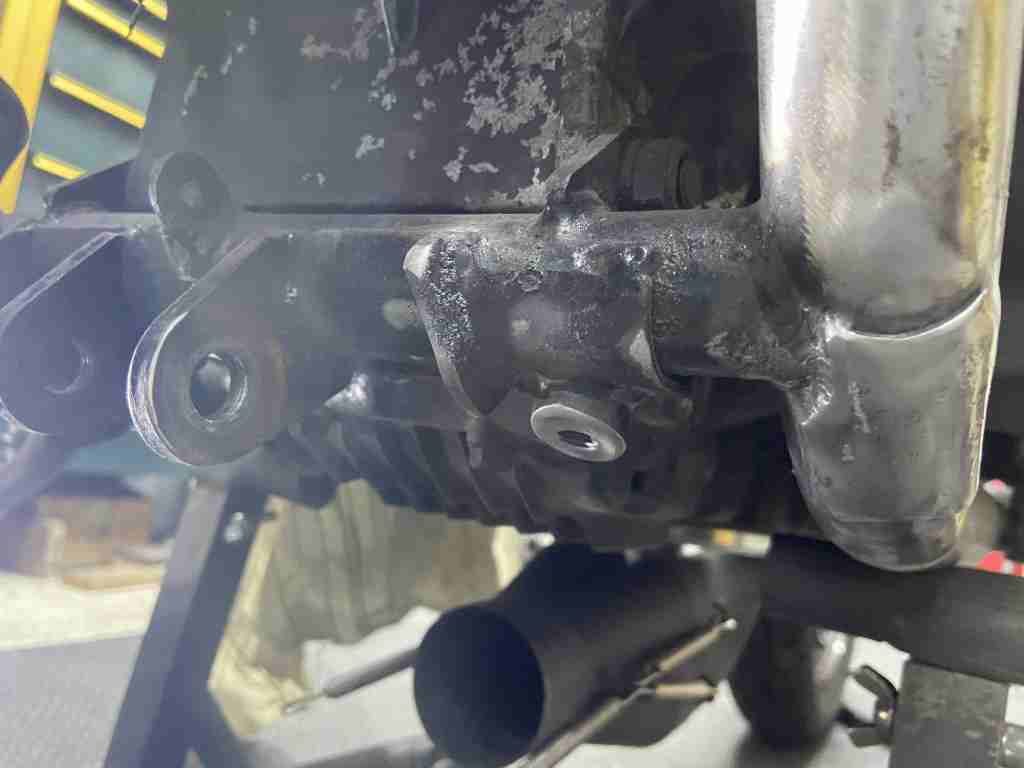

パッチを溶接します。



裏側はこんな感じ。

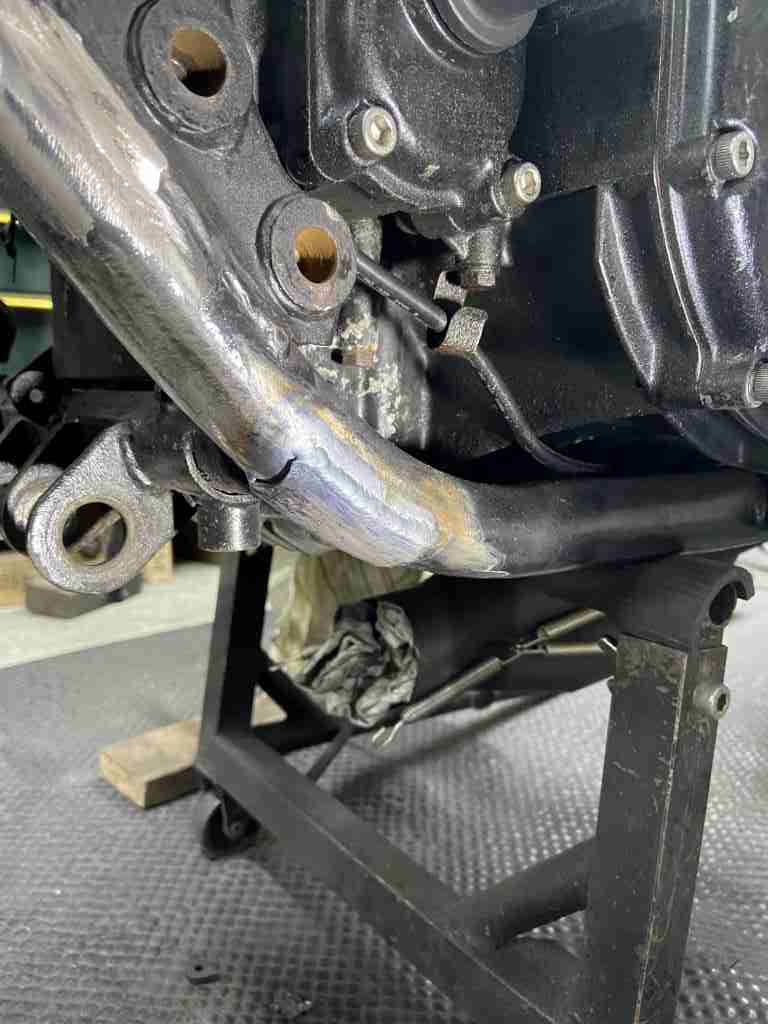

上下ともきれいに研磨します。

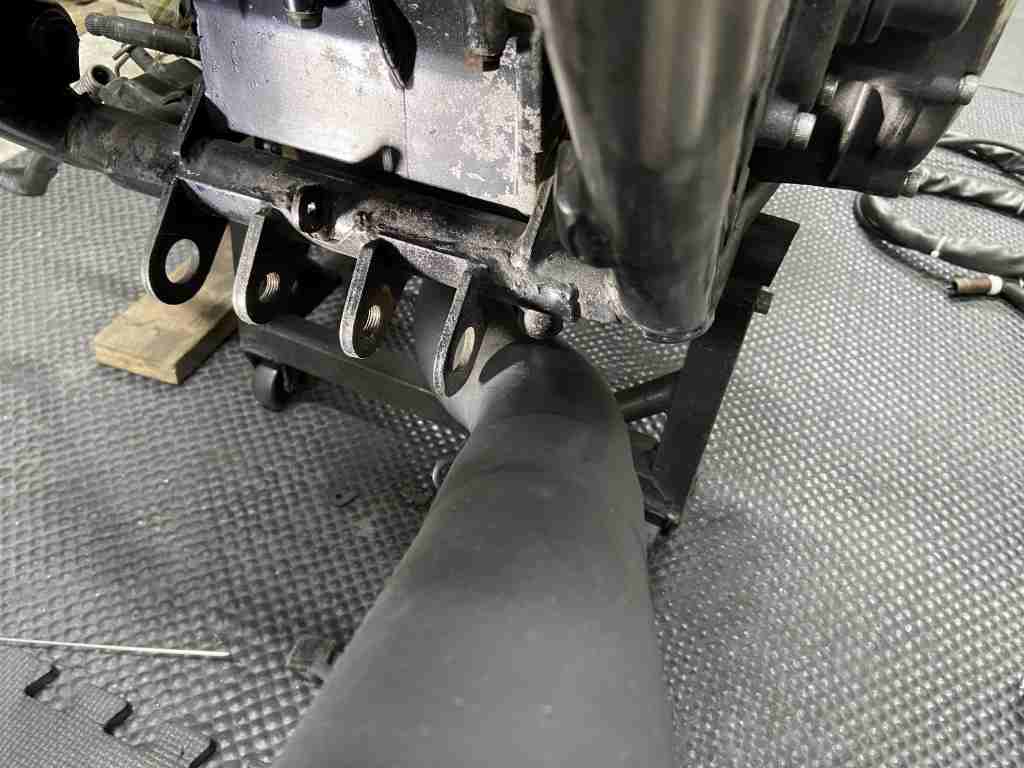

マフラーはカチ上げるので、ルートを確認します。マフラーとセンスタのステーが一部干渉しそうです。



干渉しそうな部分を削除します。

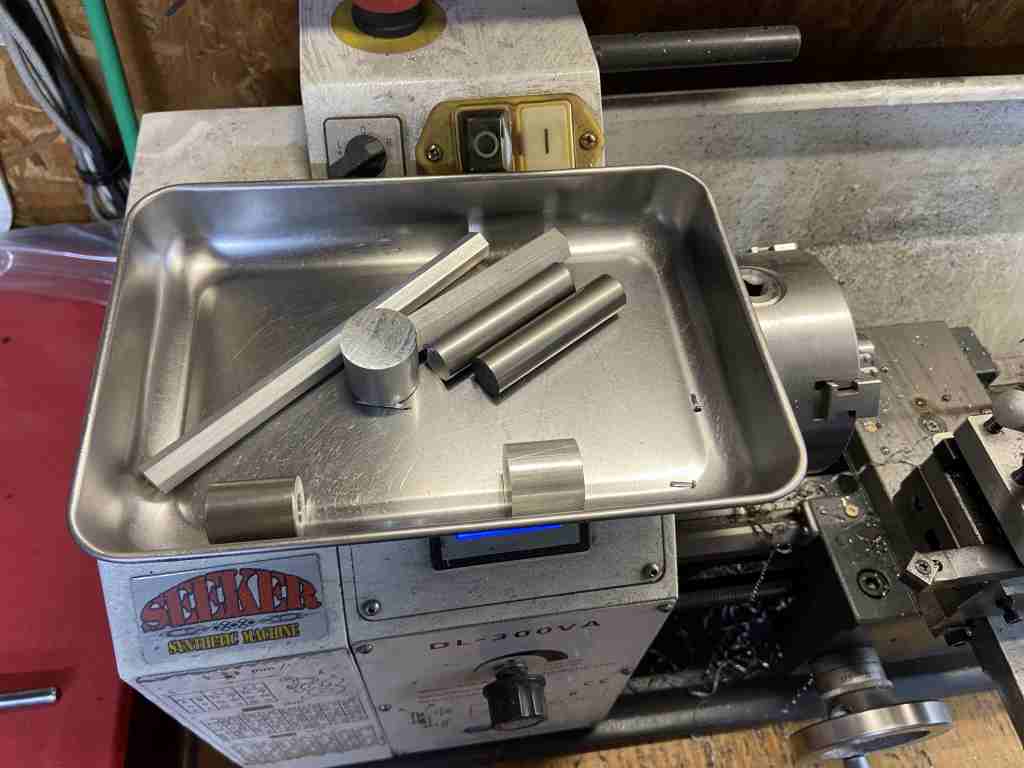

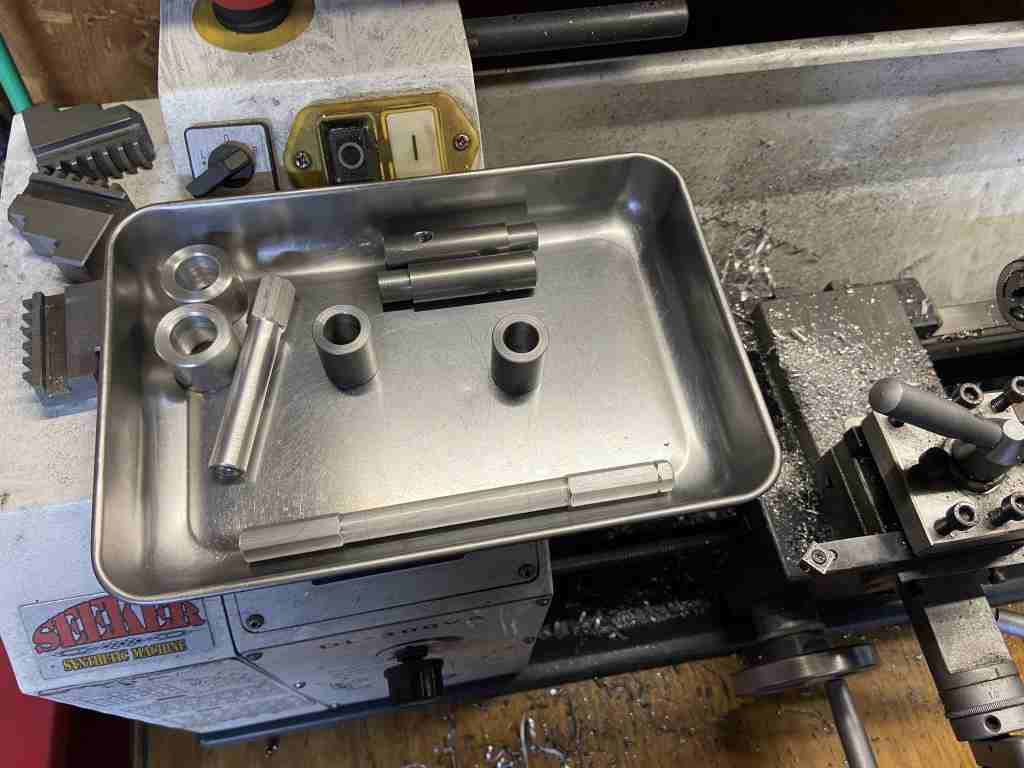

続いてバックステップ関係の小物を製作します。

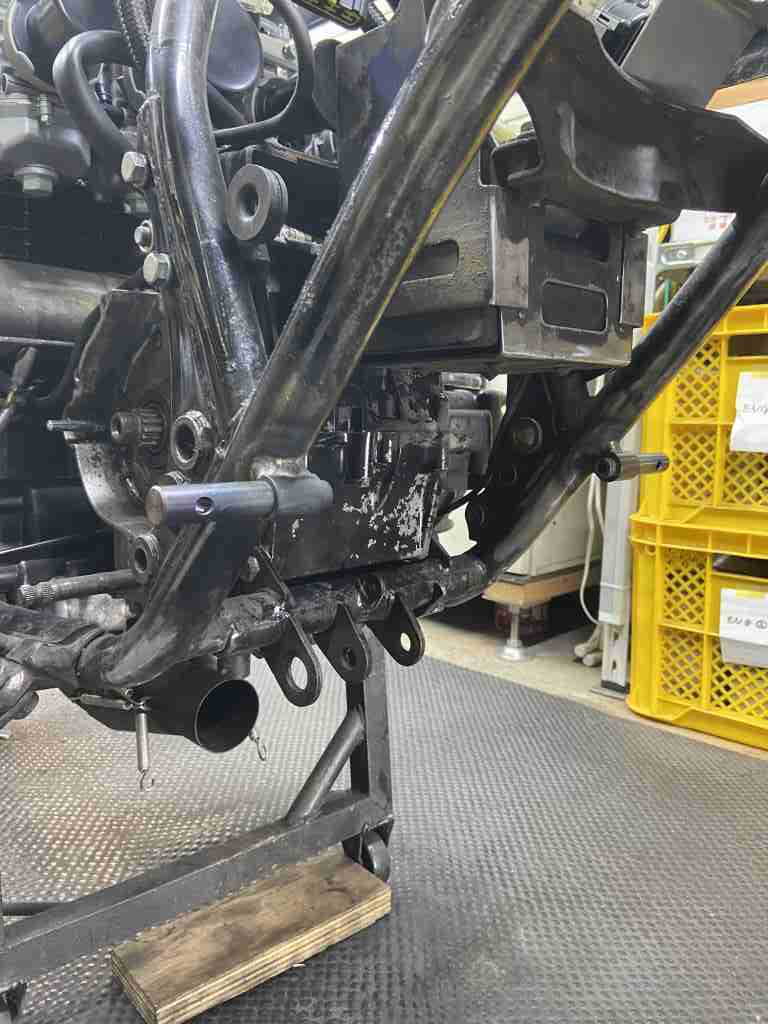

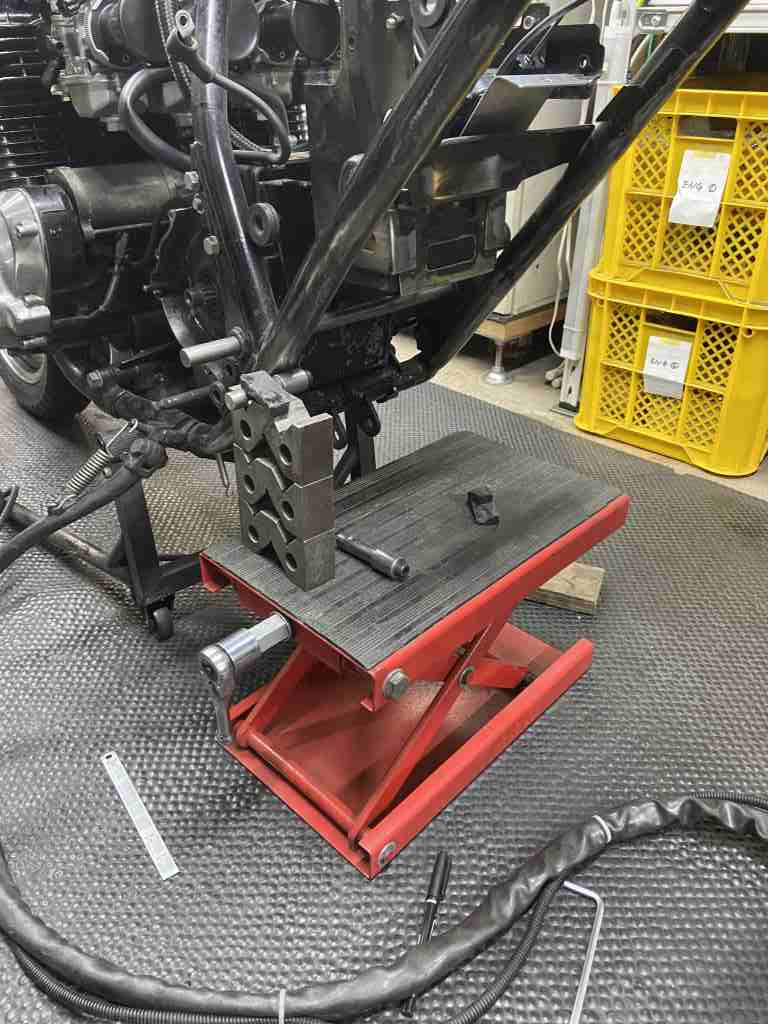

ステップのボスをフレームに直付けします。所定の位置にセットし、水平を見ながら仮付けします。

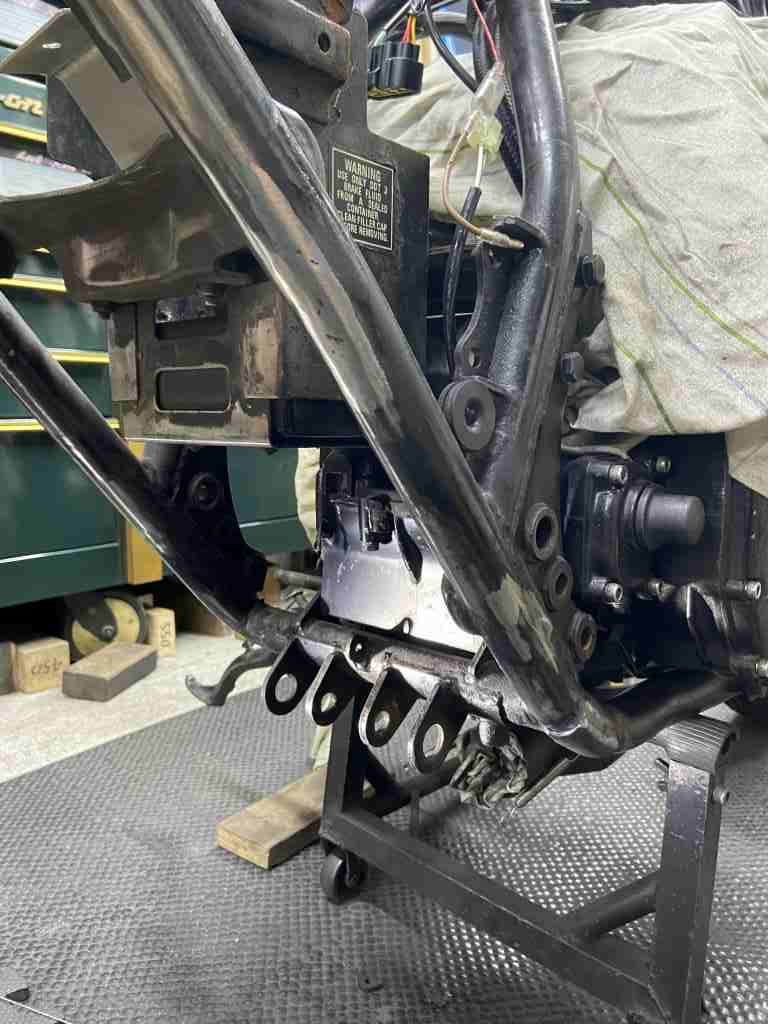

左右同じ高さに溶接します。



つづく
