デモ車#21 エンジンのオイル漏れ修理

カムチェーントンネルの辺りからオイル漏れしてきたので修理します。



シリンダーの前後、カムチェーントンネルの周辺がオイリーです。

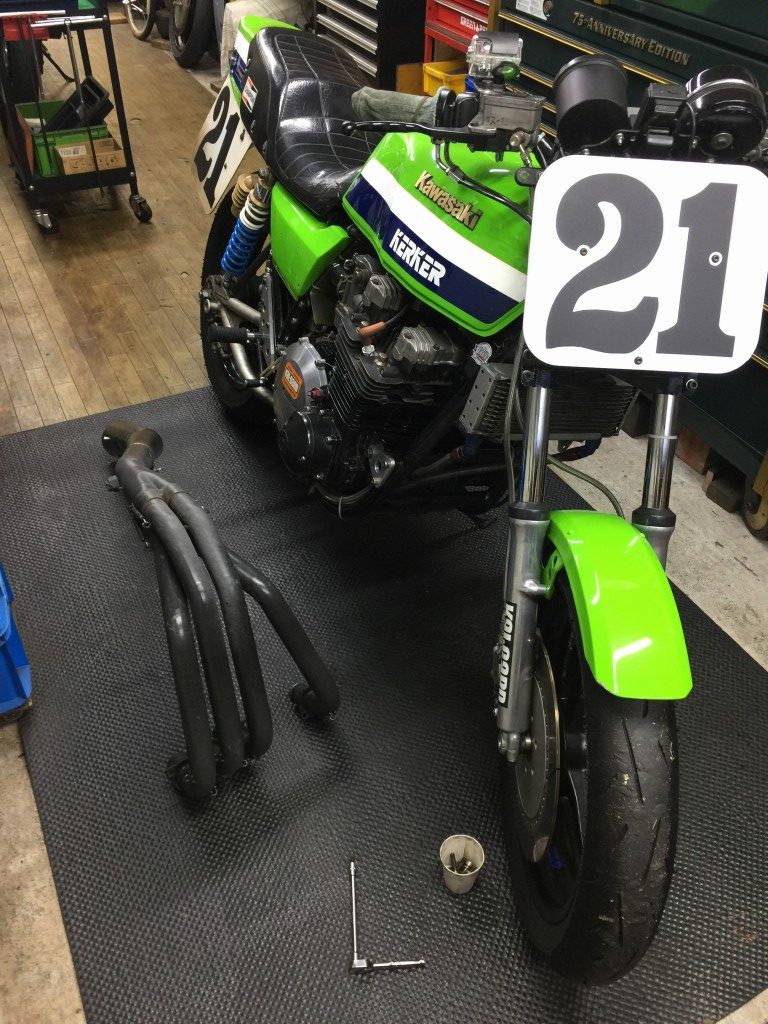

マフラーを外します。

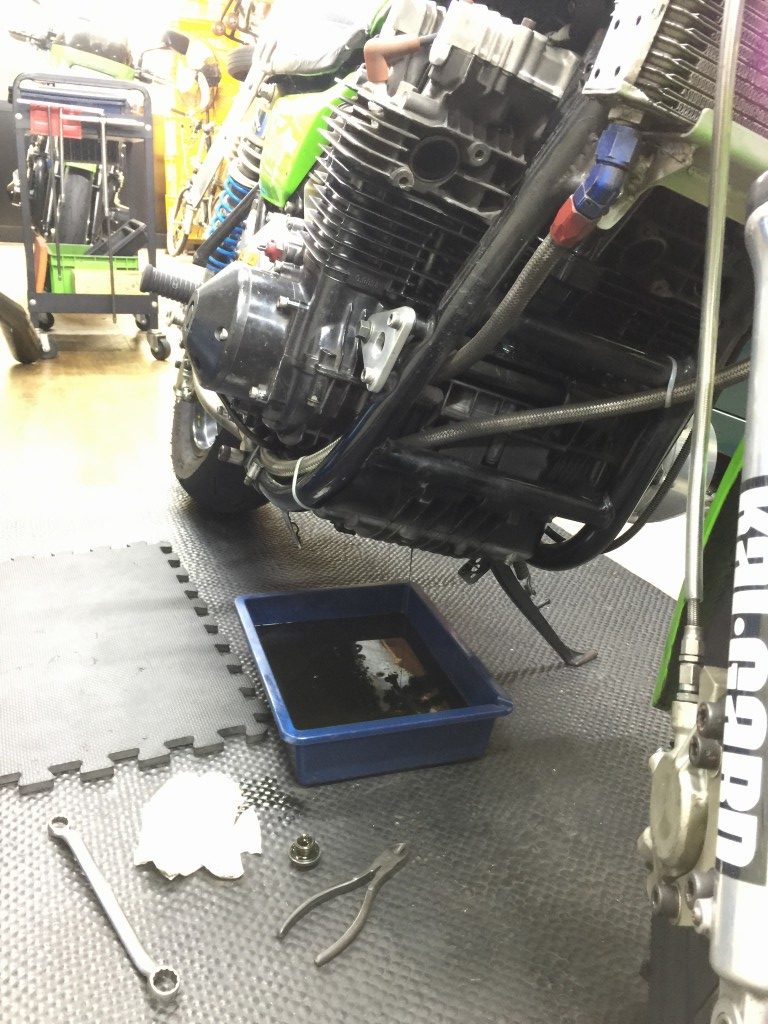

ついでにオイル交換します。

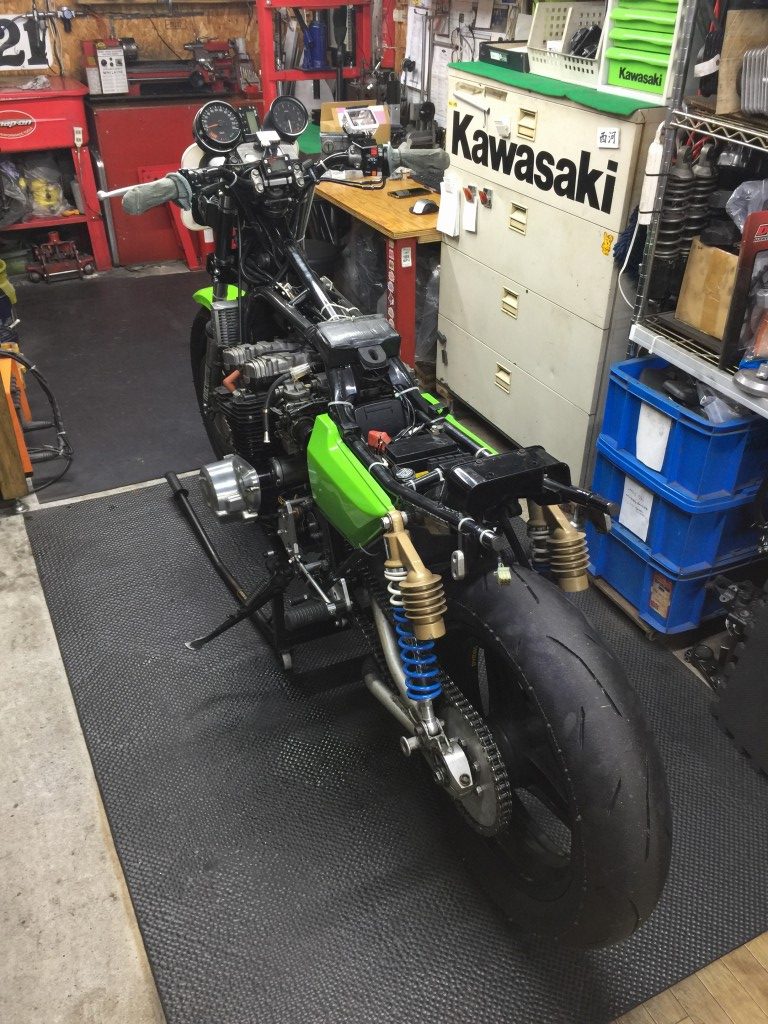

外装を外します。

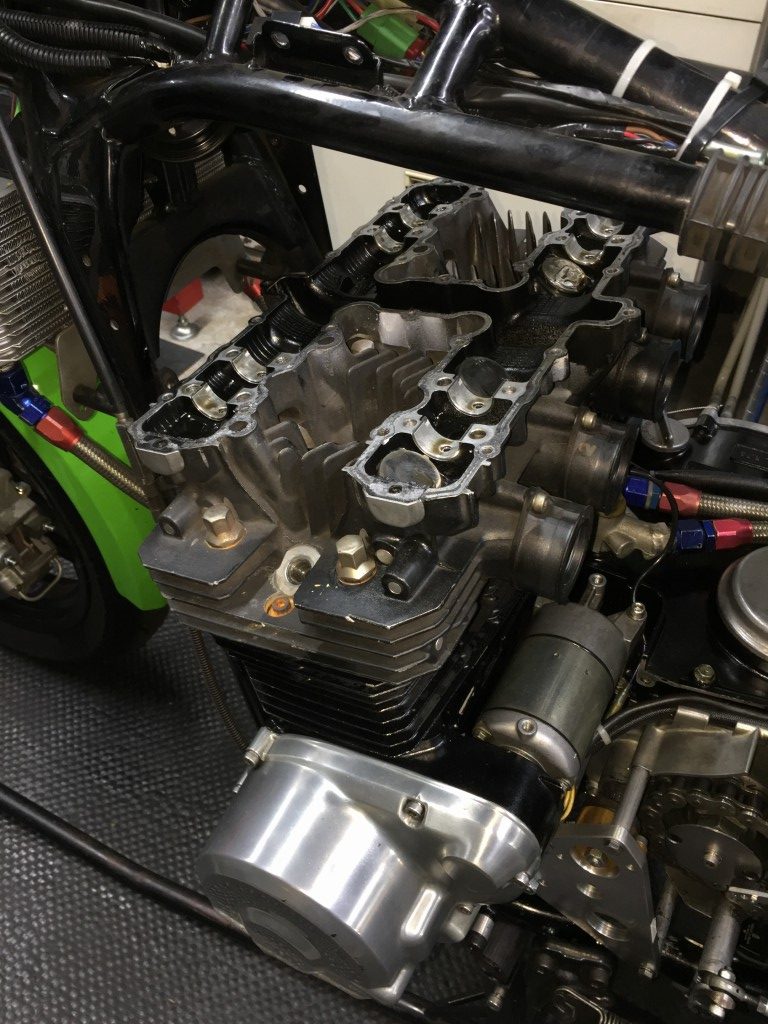

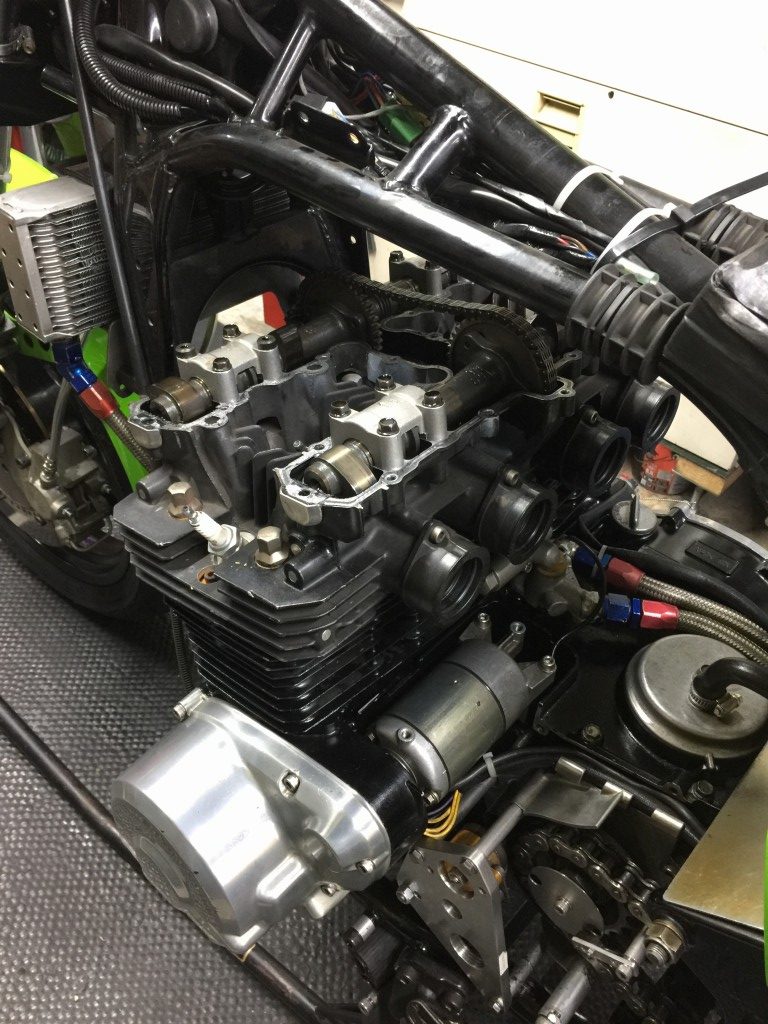

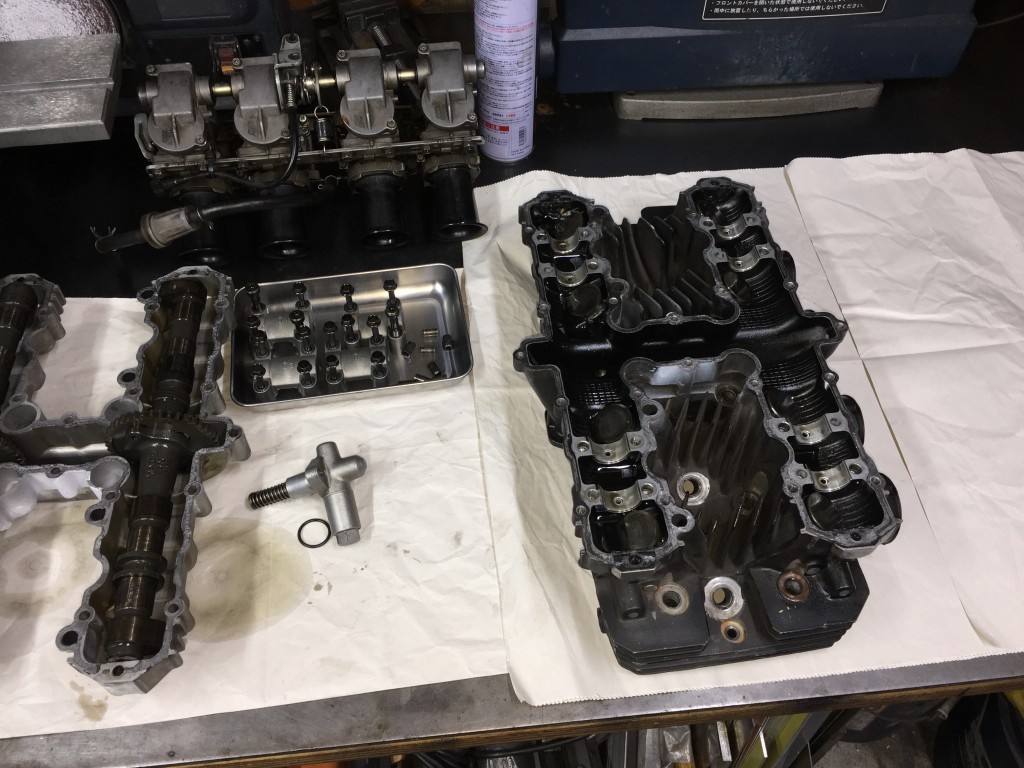

キャブを外し、ヘッドカバーを外します。

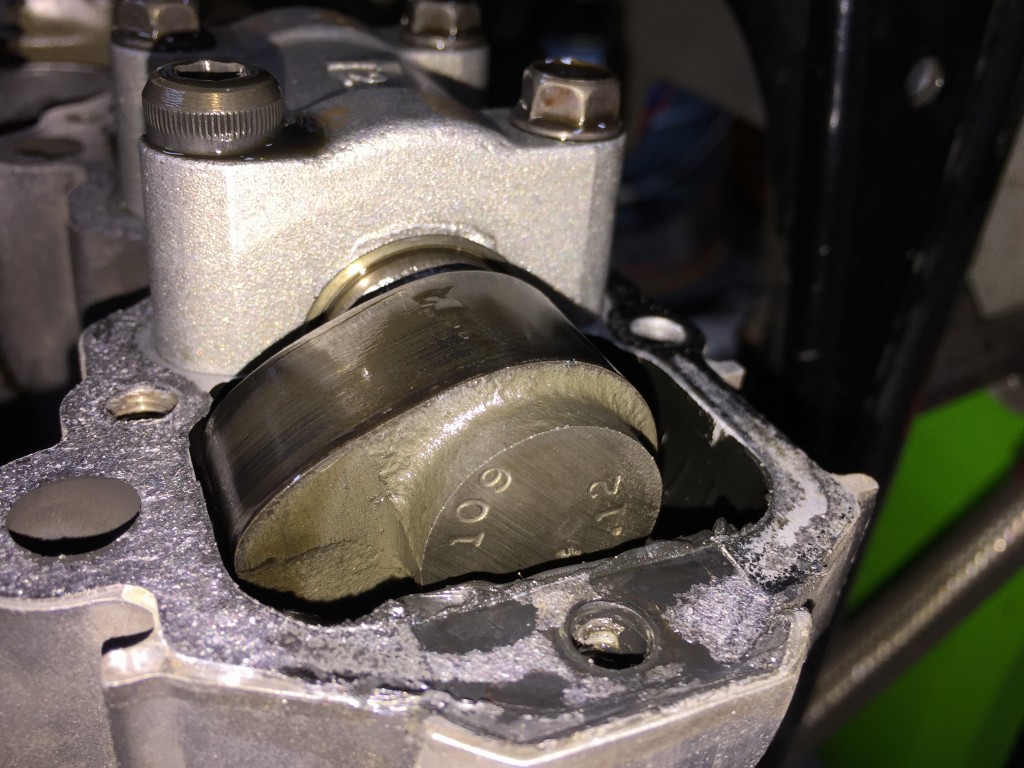

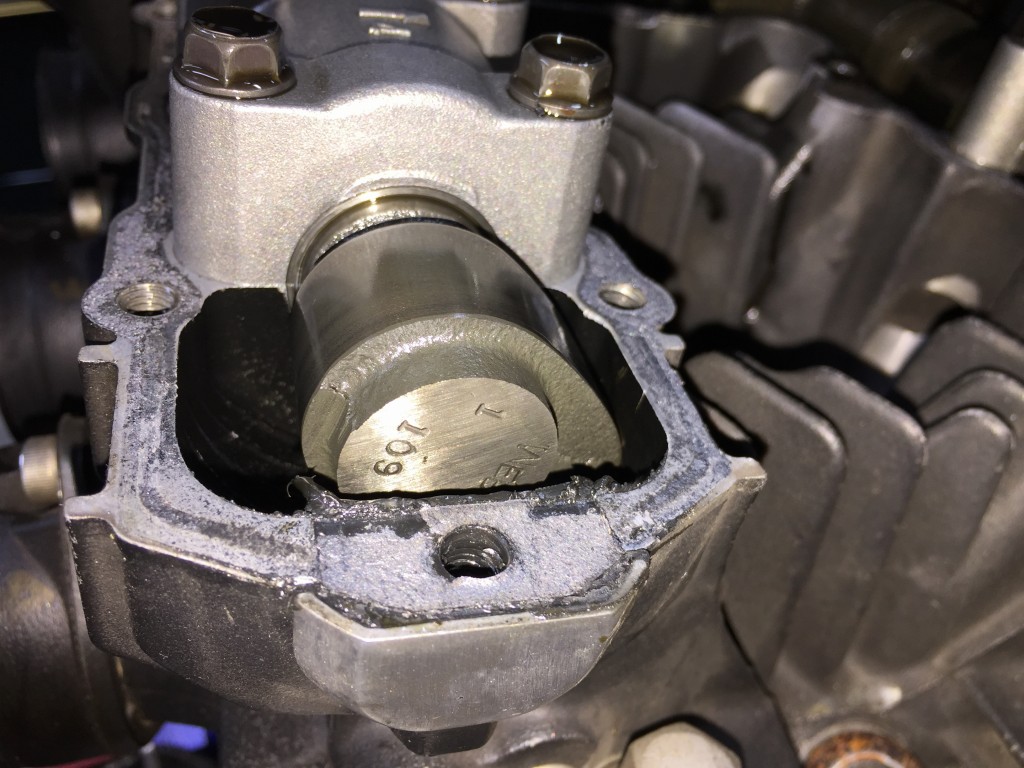

現在のカムは、インテーク、エキゾースト共にWEBの109です。

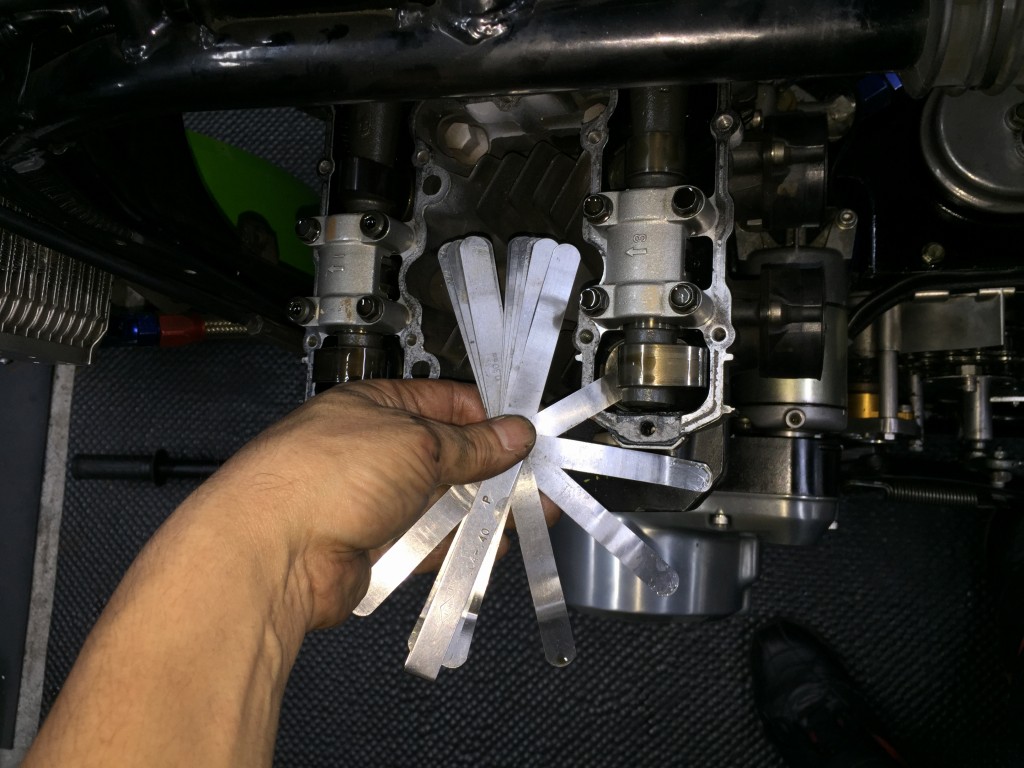

分解前にバルブクリアランスを計測します。全て規定値です。



現在のテンショナーは純正ですが、戻り易くなったので今回で交換します。



カムを外します。



ヘッドを外します。

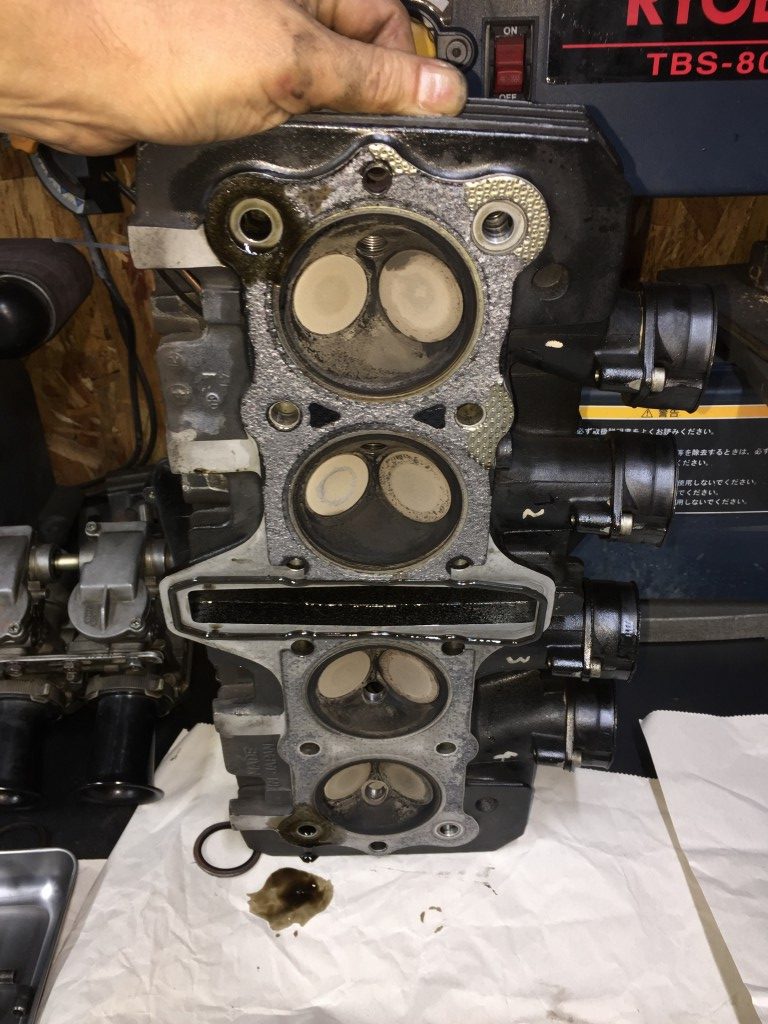

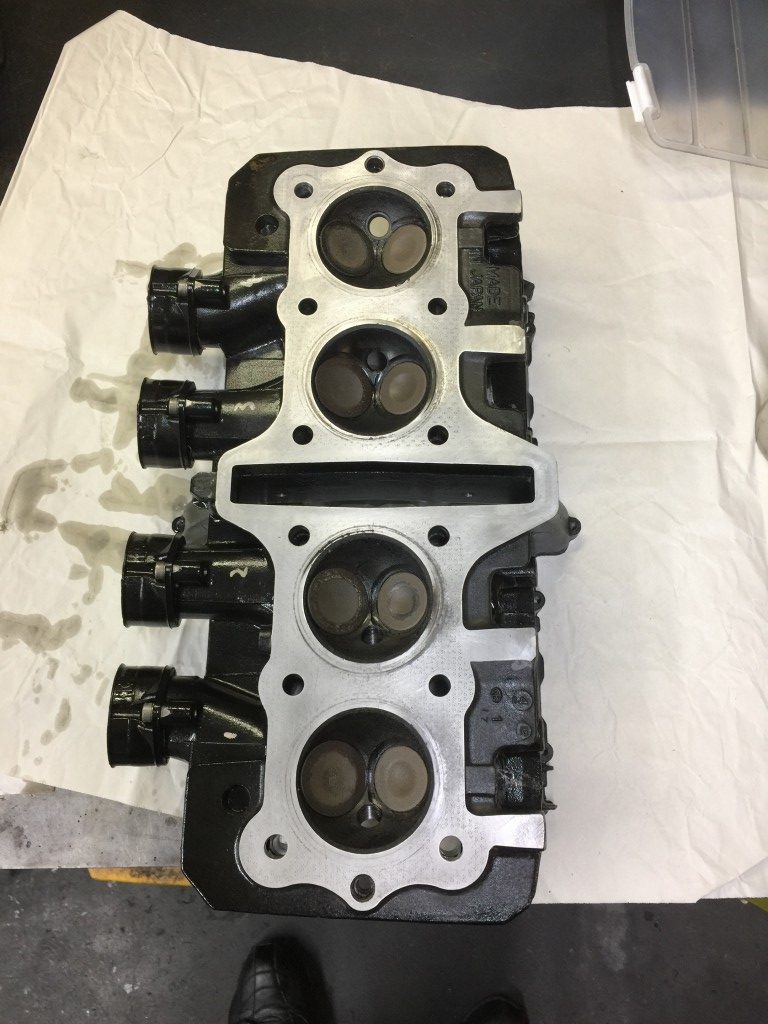

燃焼室はカーボンの堆積がやや進んでいます。カムチェーントンネルのOリングは、まだ弾力はありますが漏れの原因はここでしょう。

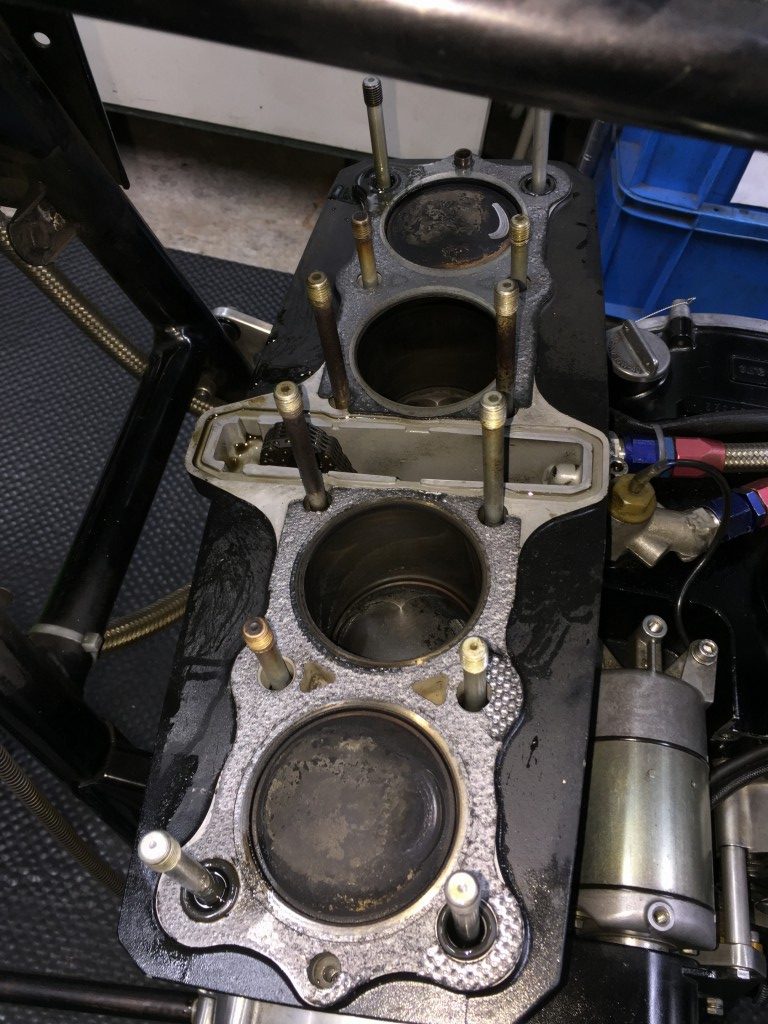

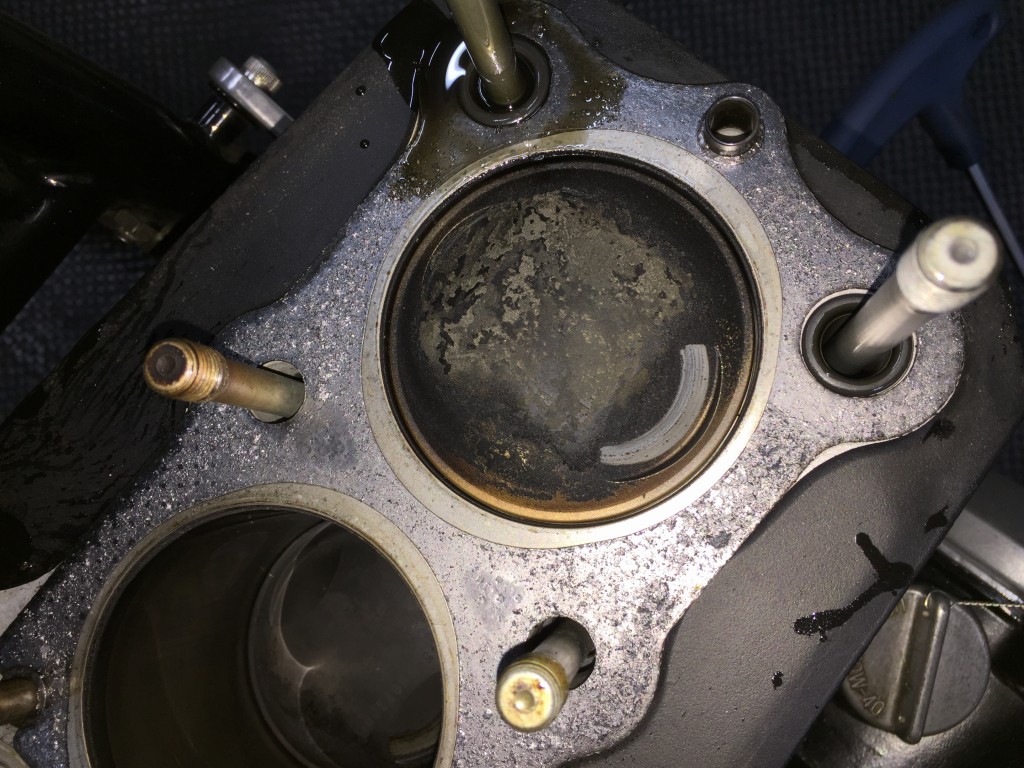

シリンダー側をみてみます。



Oリングの前側がオイルリークの場所のようです。



テンショナー側のオイルも、全て前から回ってきたようです。



ピストンのインテークバルブリセスにはスタンプ痕があります。



ギヤ抜けした時に当たったかもしれませんね。

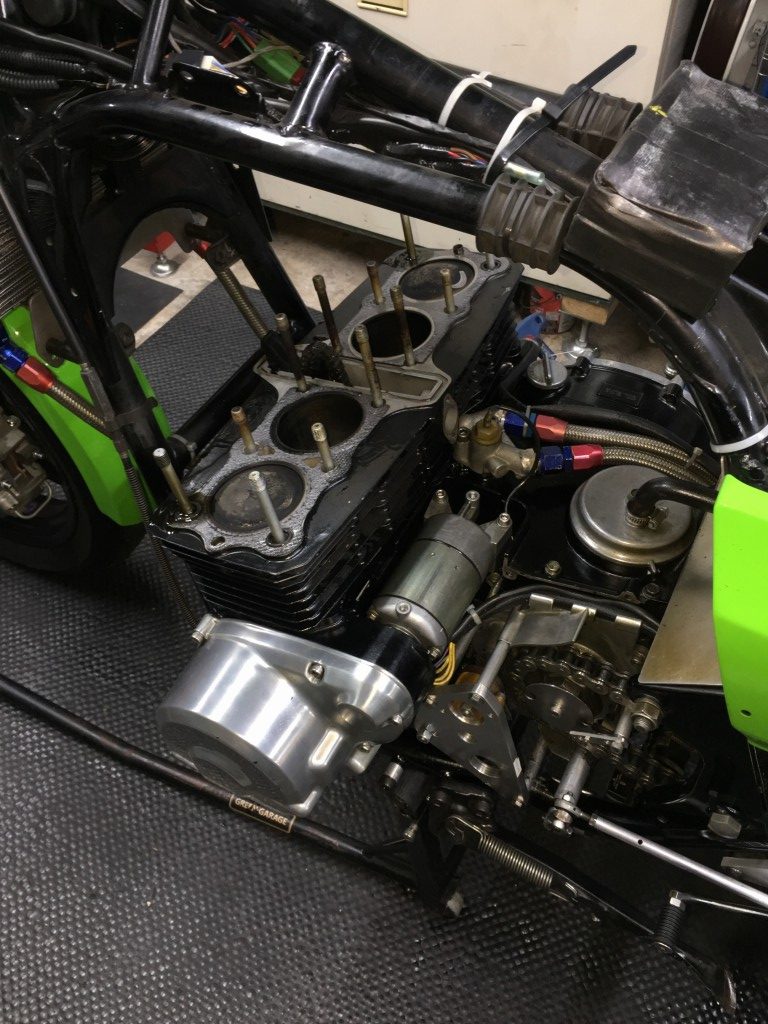

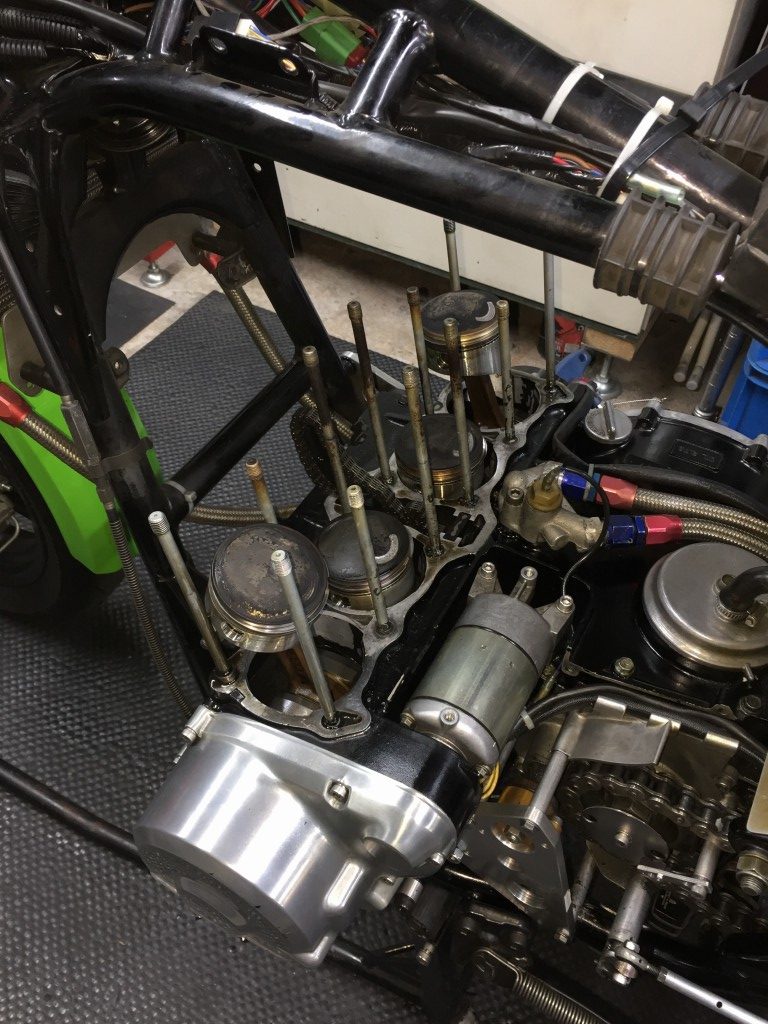

シリンダーを外します。

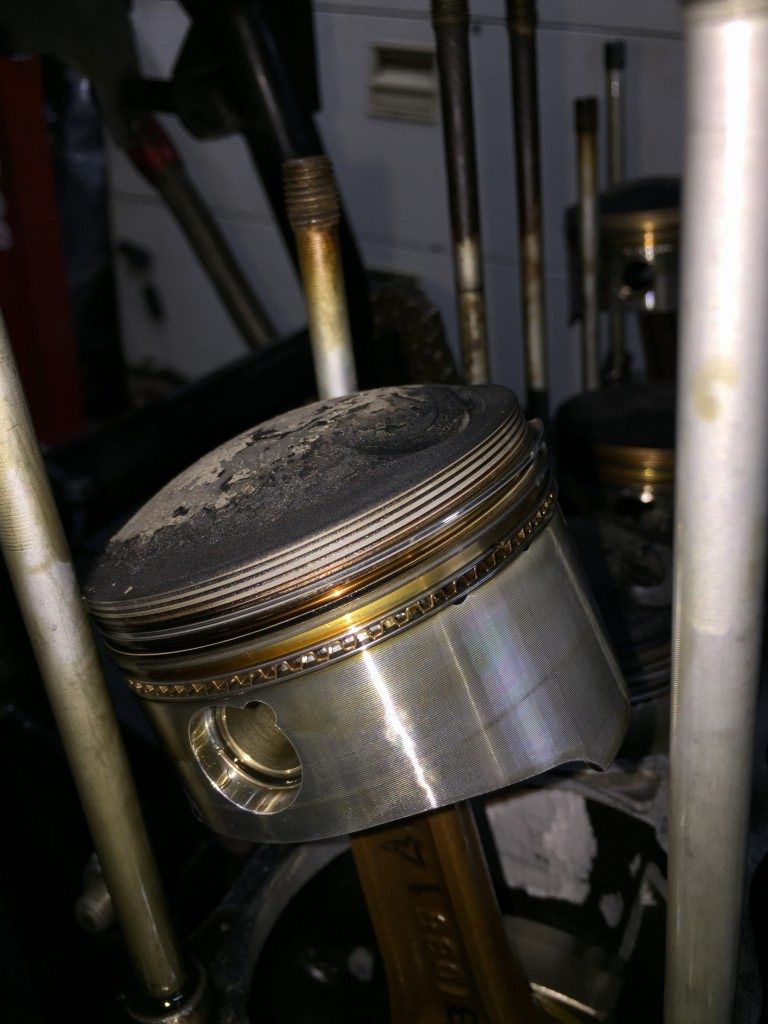

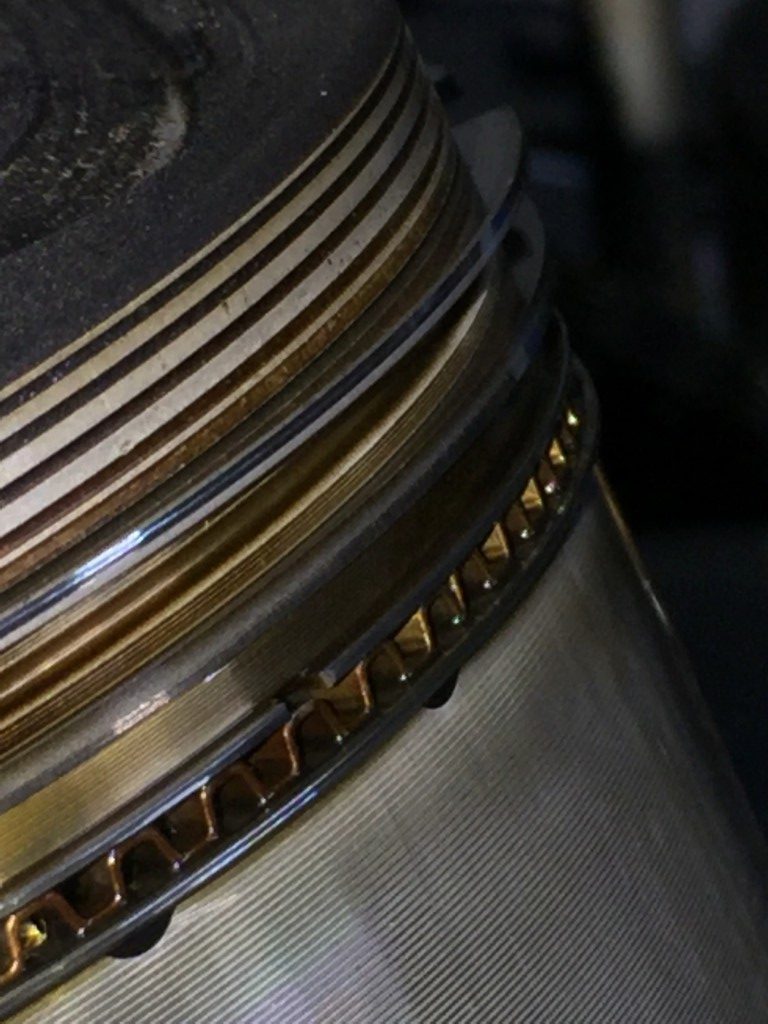

ピストンリングは全面当たりしています。まだ白煙は出ないので、このまま継続使用します。



腰上分解は1年半前ぶりです。以前と特に変わりないようです。

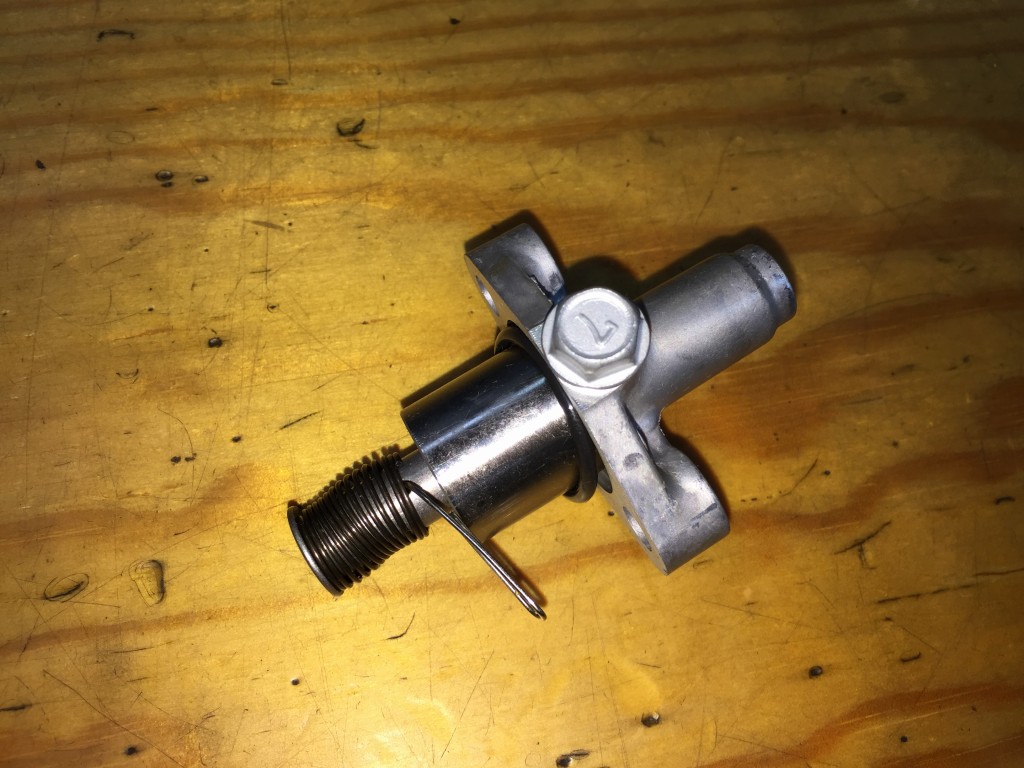

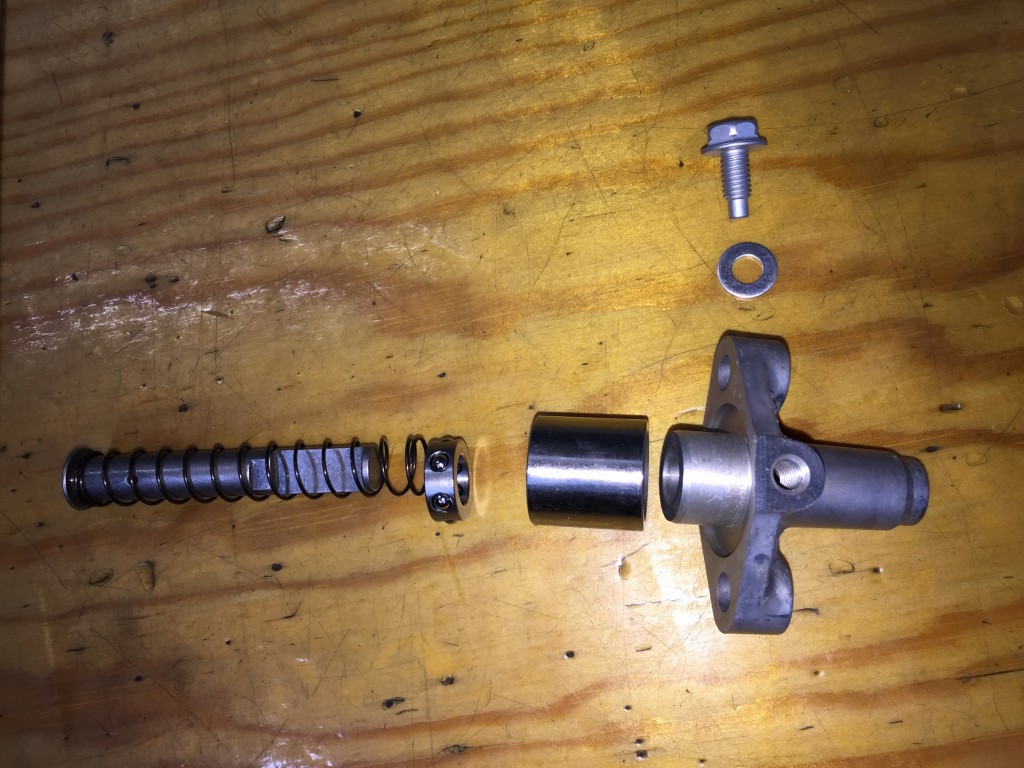

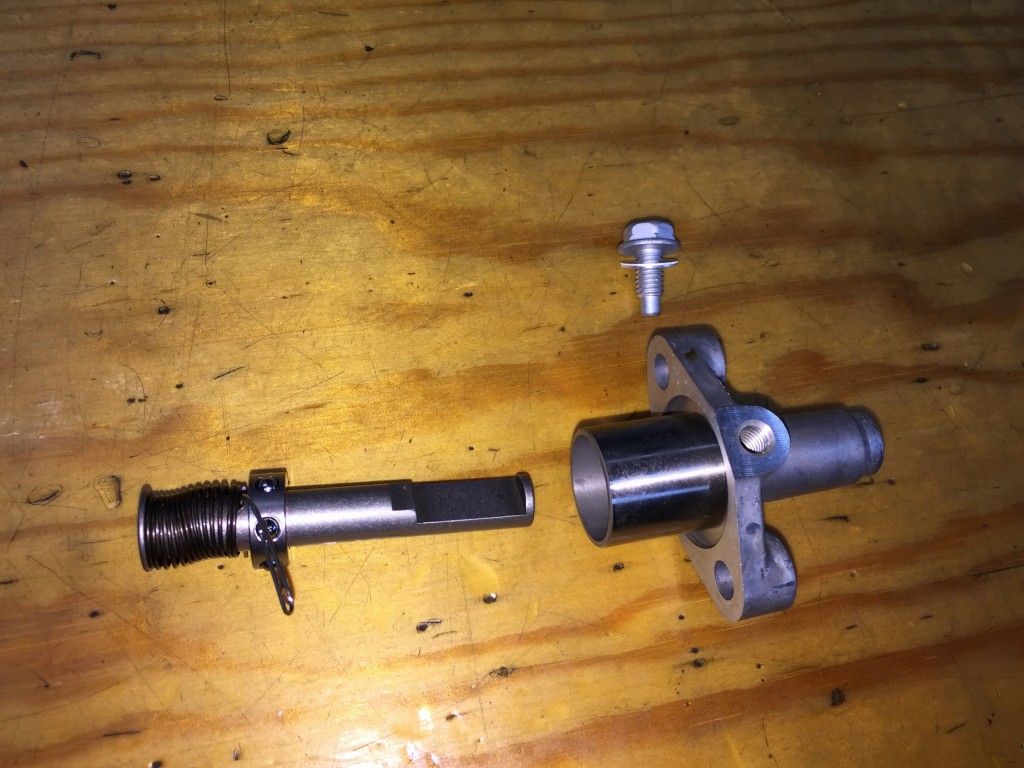

テンショナーはS1と同じものに交換します。現在はバラ部品で購入可能です。

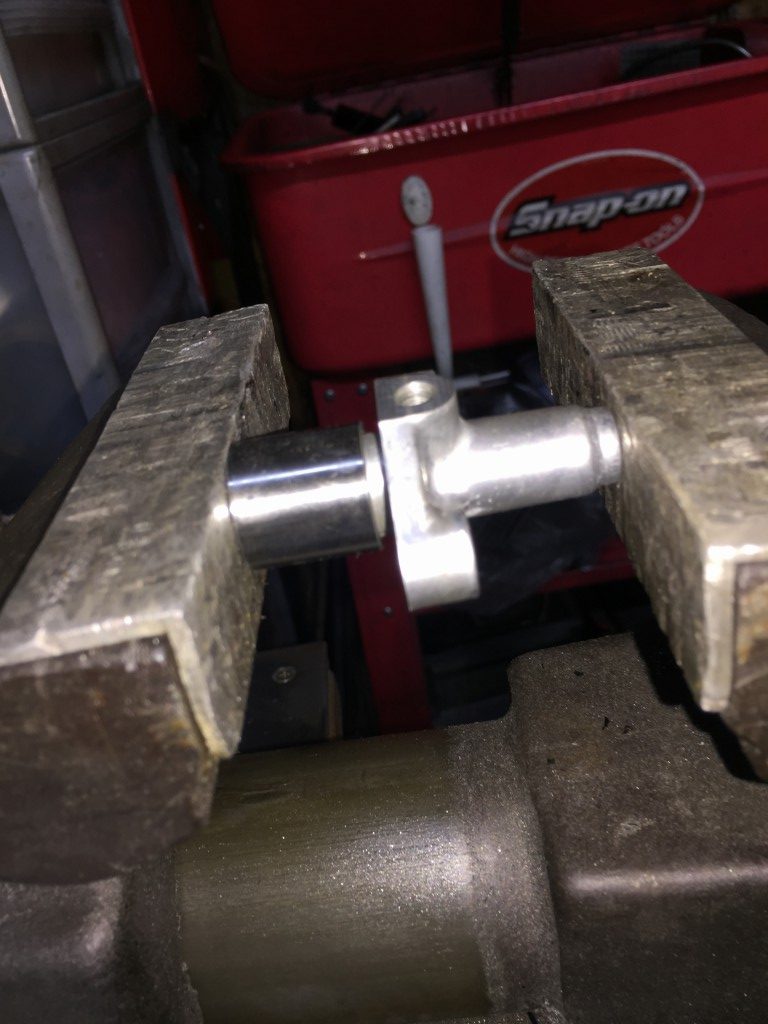

このスリーブは本体に圧入します。



圧入後はこちら。口元の内径側がテーパーになっています。



構造はMk2純正などと同様です。



バネを縮めてプランジャーを奥まで押し込み、ロックボルトで固定しておきます。



在庫もいくつかあるので、ASSYで欲しい方はお問い合わせください。

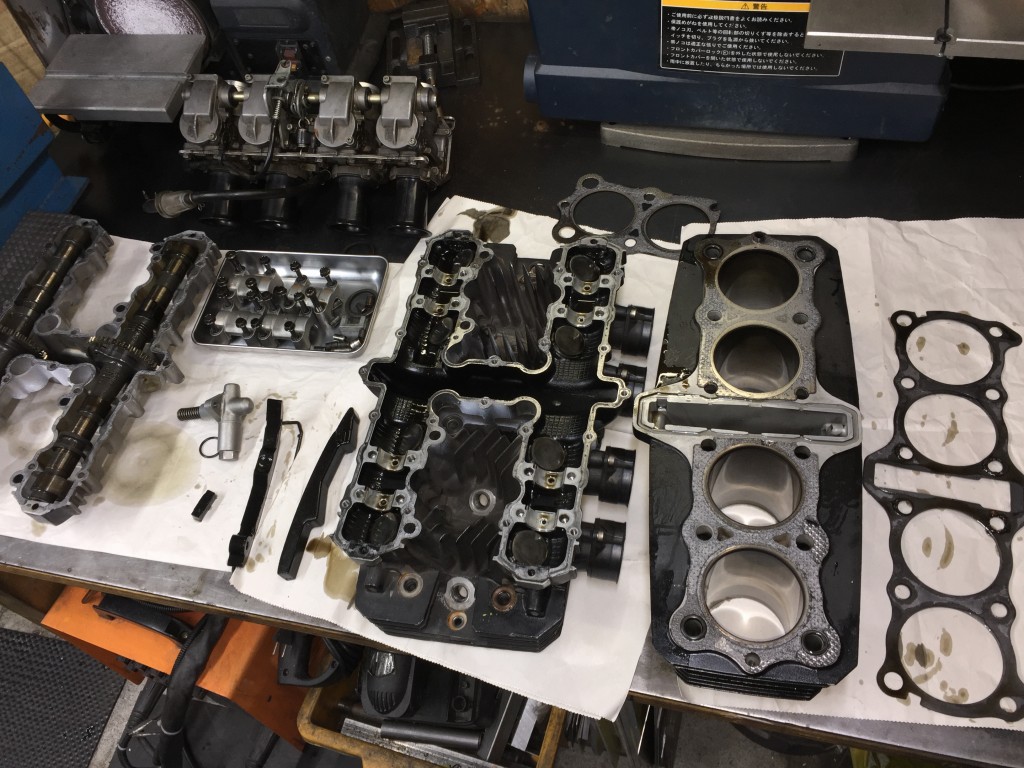

今回の主な交換部品はこんな内容です。

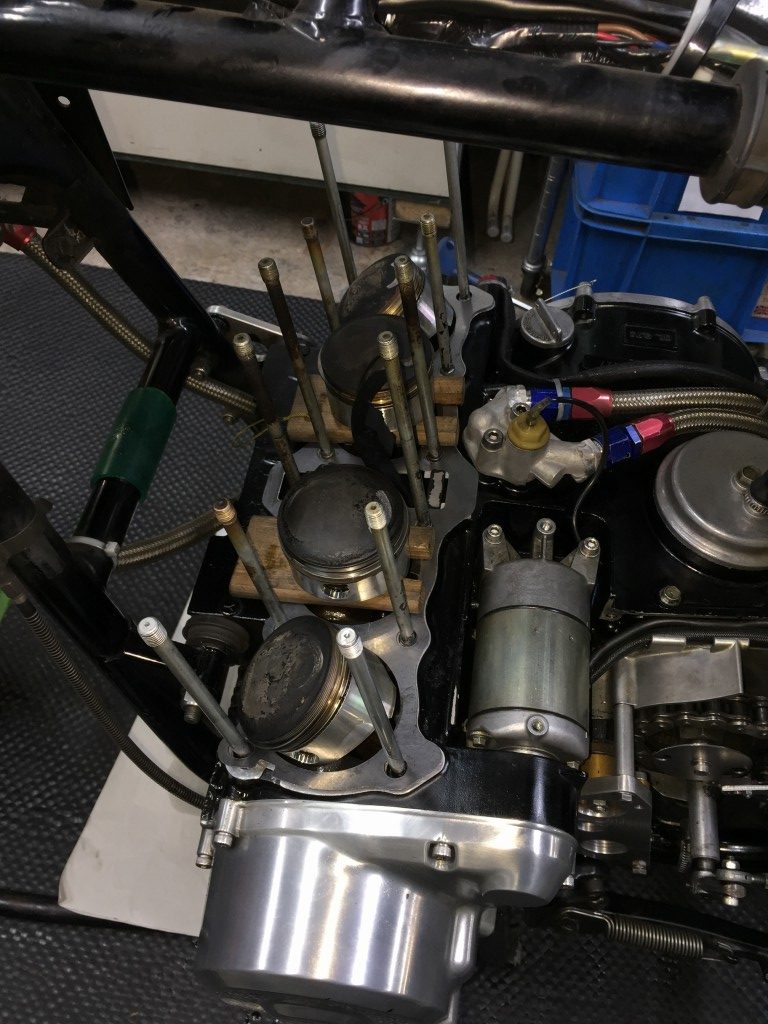

クランクケース側を整えます。

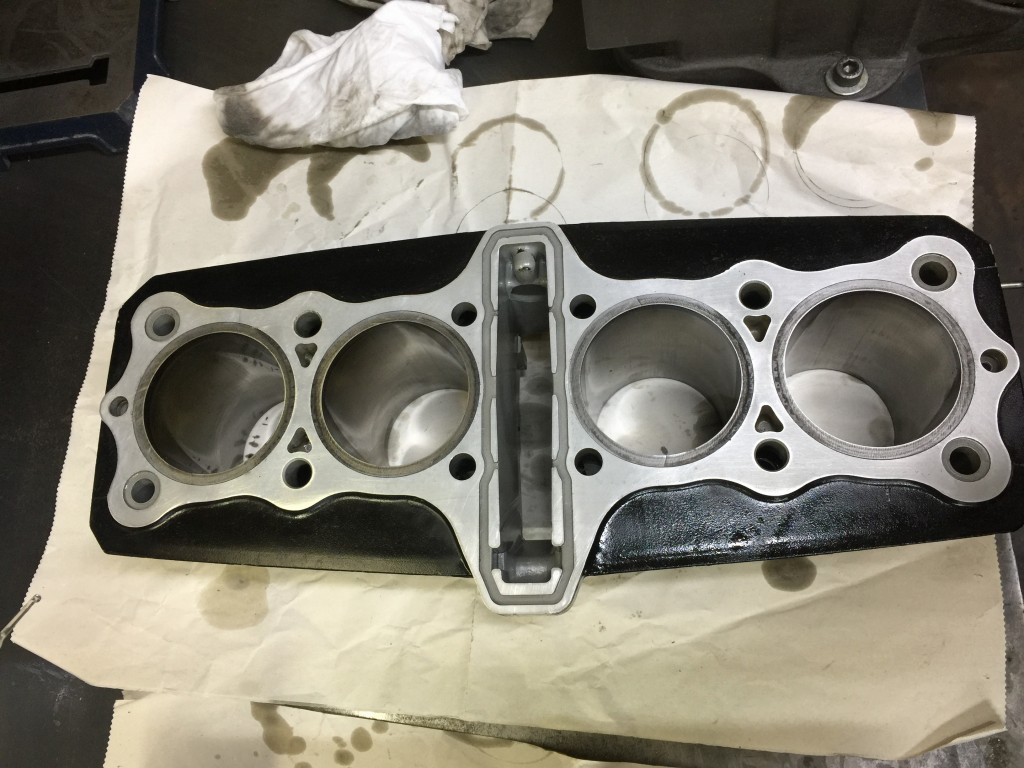

シリンダーを洗浄します。

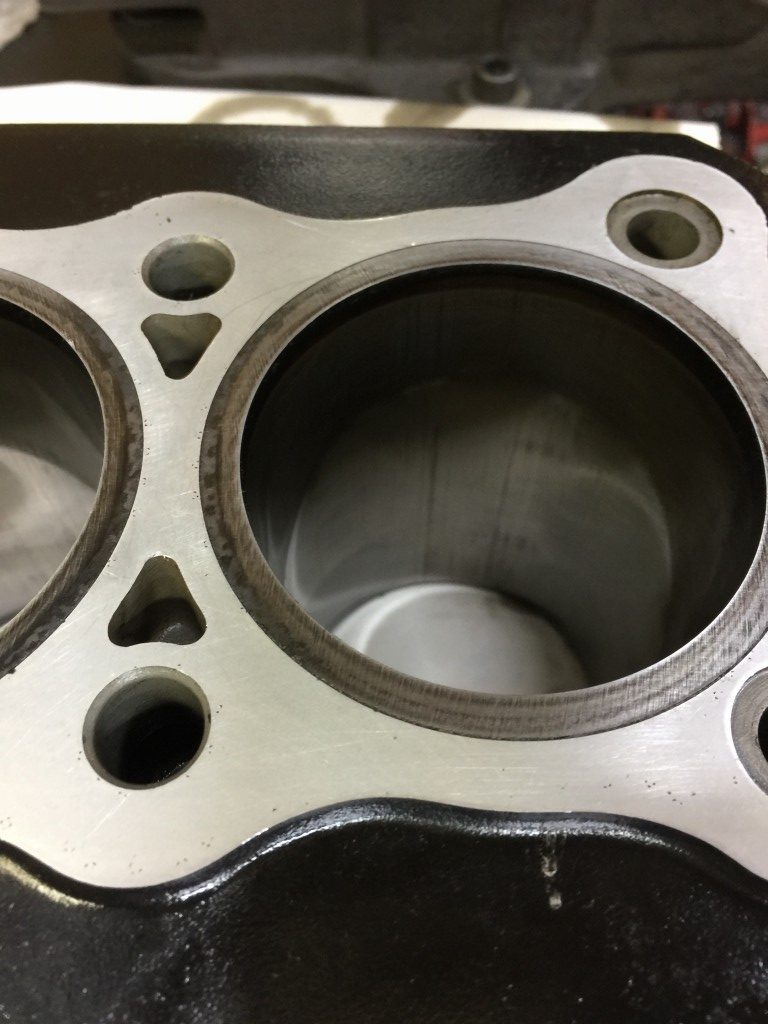

4気筒ともスカッフは軽微なので継続使用します。

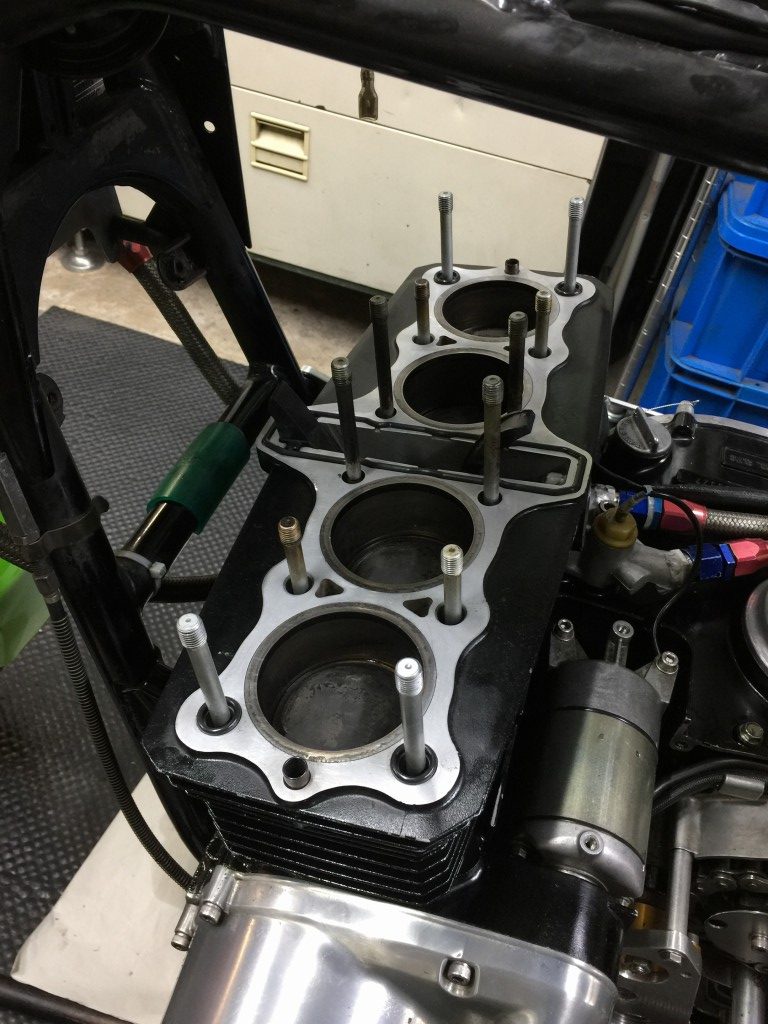

シリンダーを挿入します。

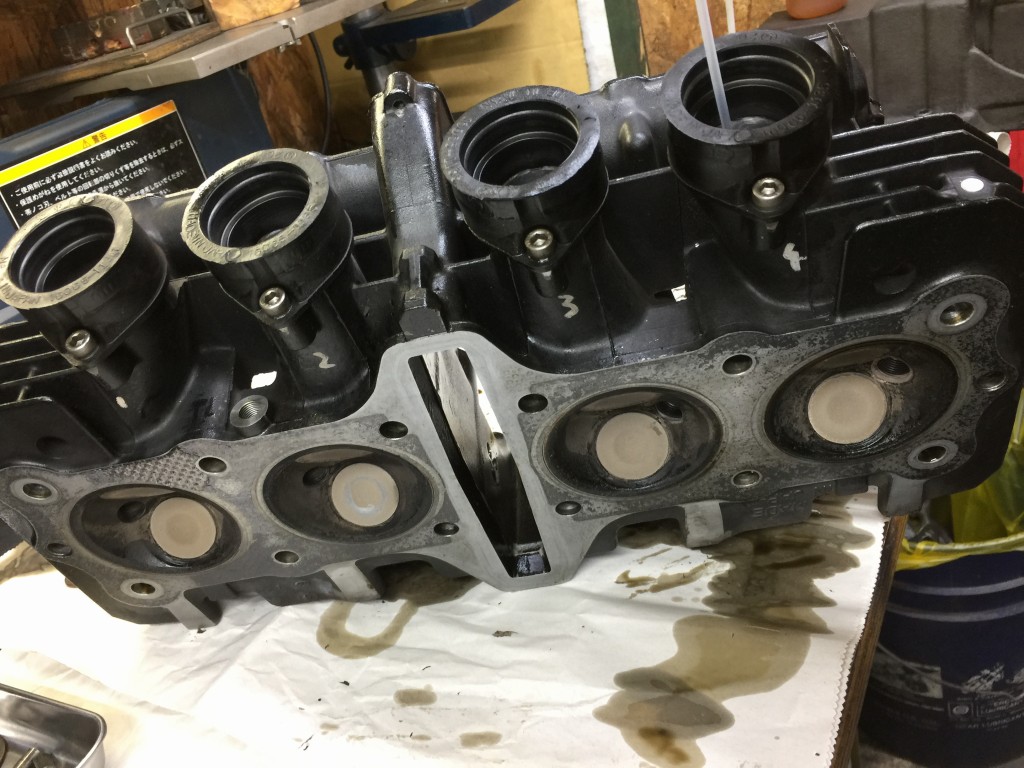

インテークポートにブレーキクリーナーを吹きかけてみましたが、4気筒とも漏れはありません。バルブシーリングは大丈夫です。



シリンダーを洗浄します。

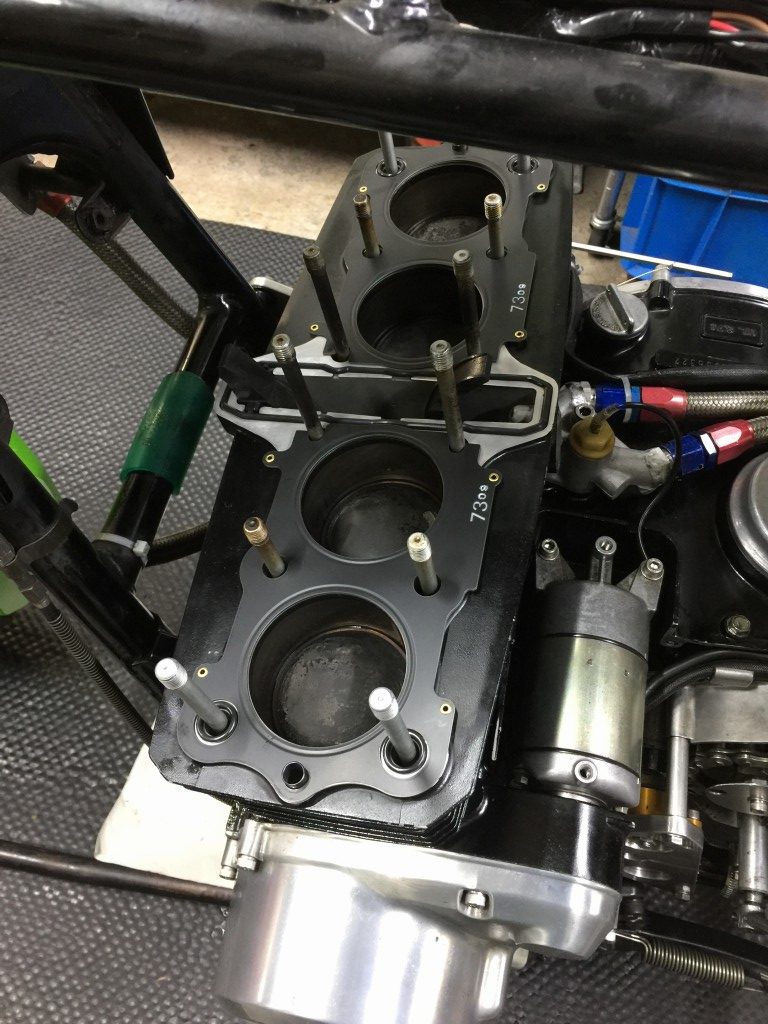

ヘッドガスケットは、少し薄めのt0.9ミリを使い、圧縮比を上げる方向に変更します。

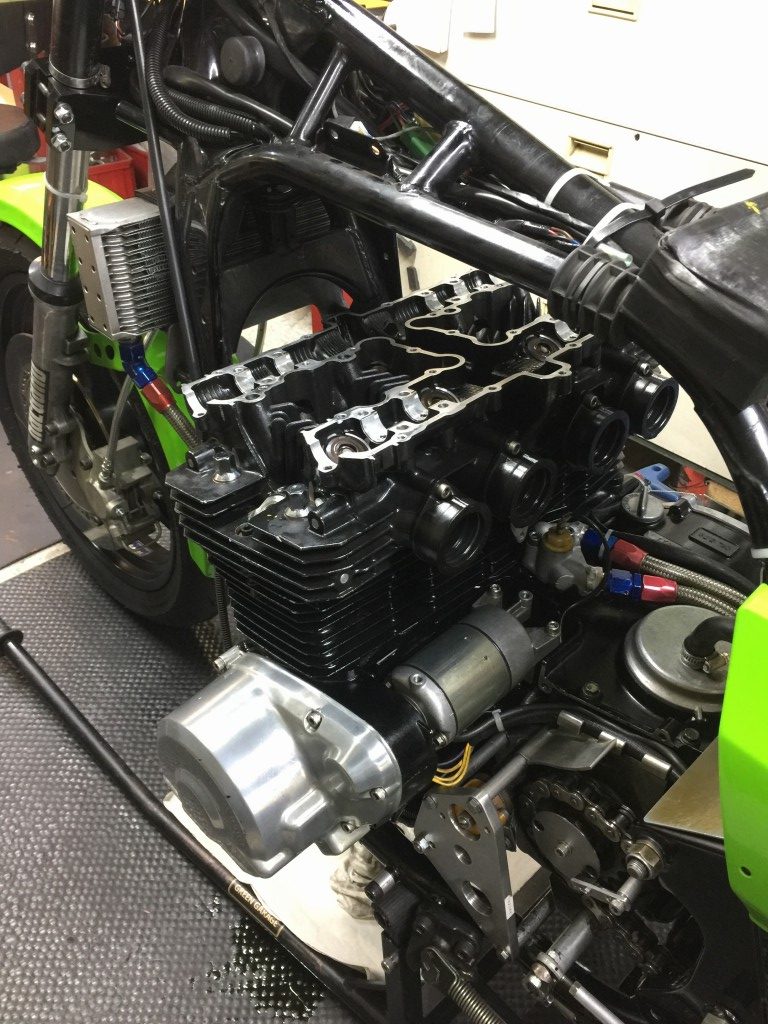

ヘッドを組み込みます。

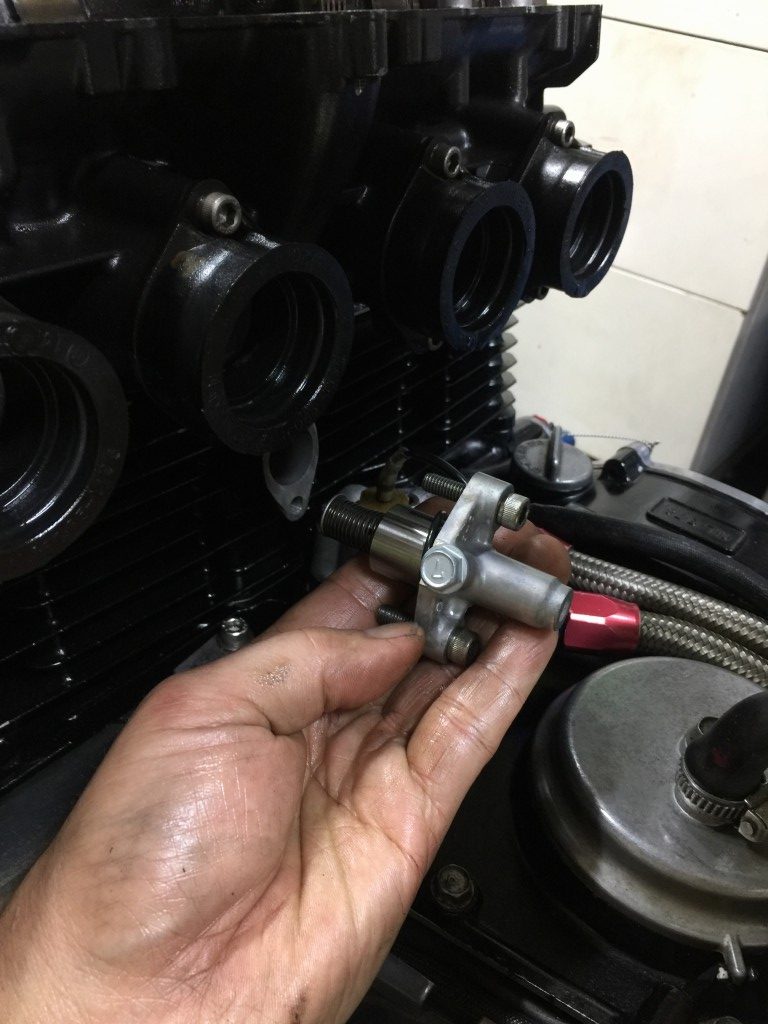

カムを取り付けたら、S1テンショナーを組み込みます。



取り付けたら、ロックボルト一旦緩めてプランジャーを出し、再度締め込んでおきます。この状態でオートでテンションを調整してくれます。

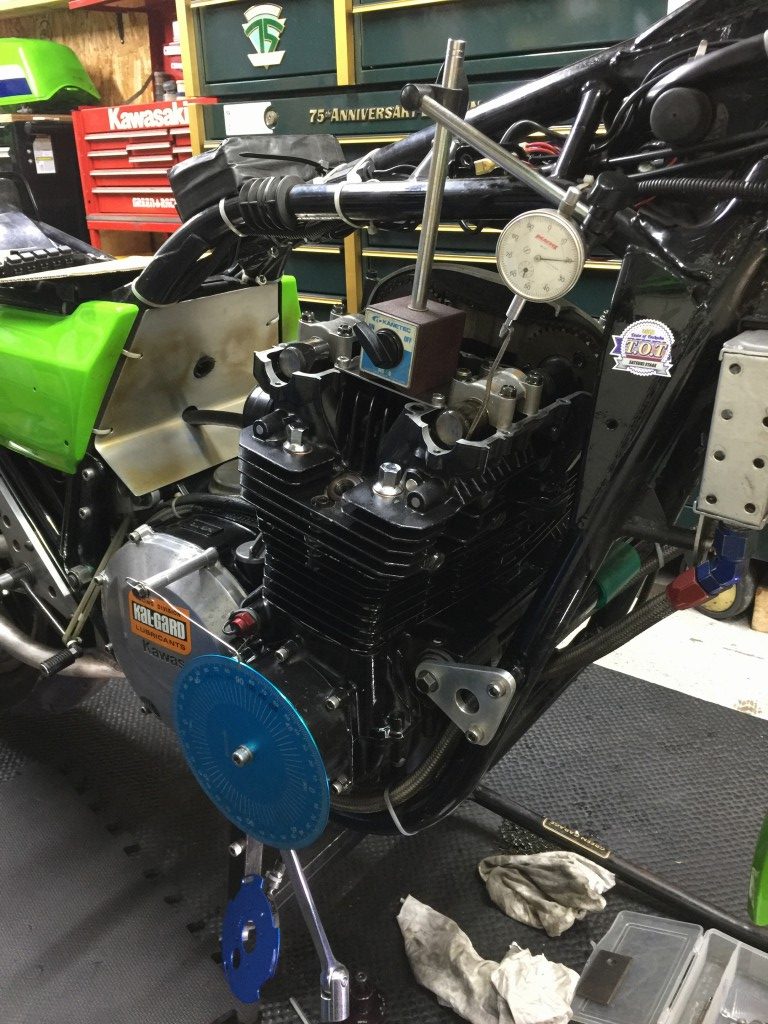

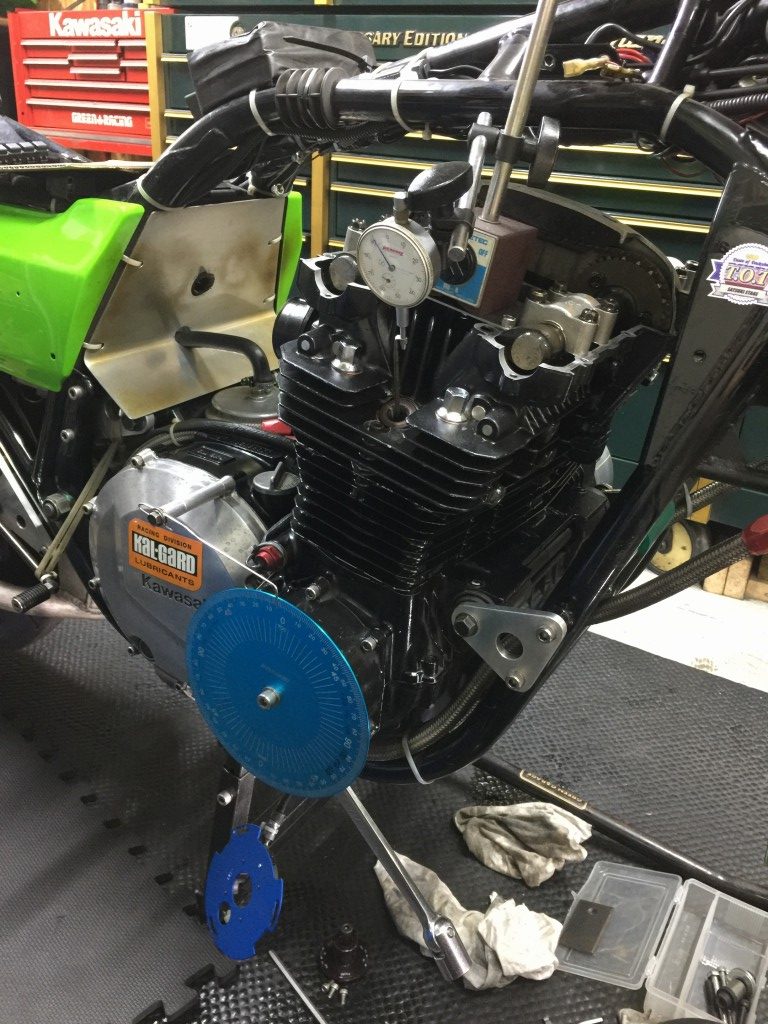

バルブタイミングを確認するので、ピストン上死点を割り出します。



エキゾースト、インテーク、それぞれバルブタイミングを調整します。



エンジンオイルはシェルアドバンスです。

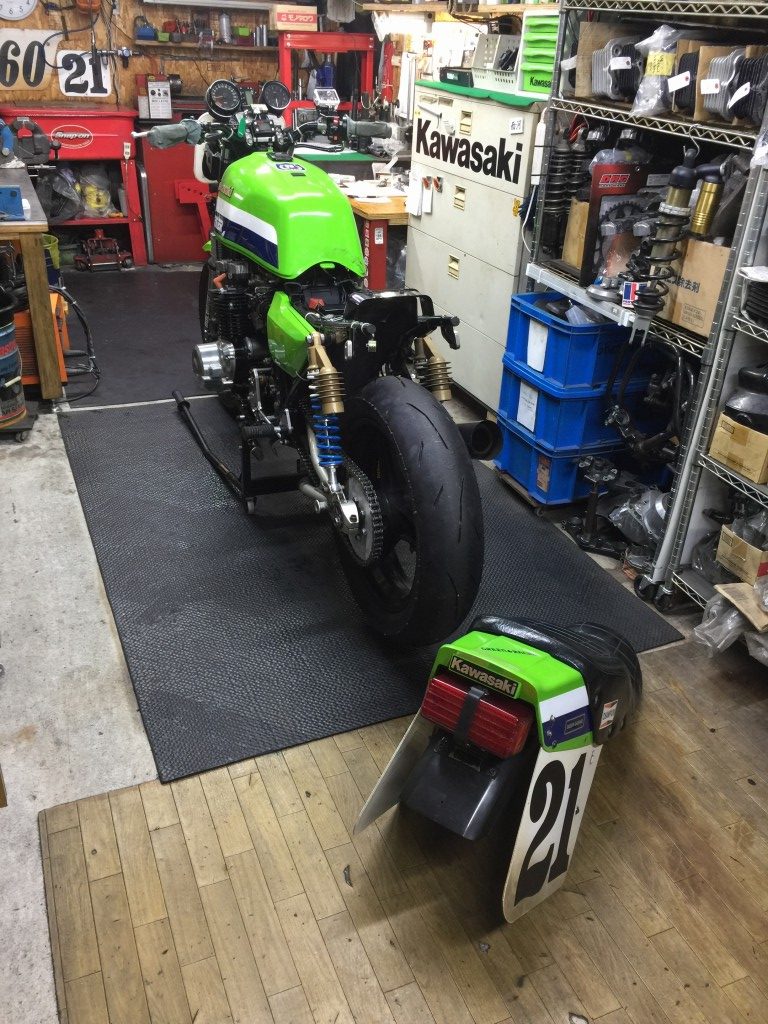

マフラーとキャブも取り付け、オイル漏れ修理完了です。
