Z1000Mk2 O.Y様 エンジン腰下分解

エンジンを下ろした後のフレームを点検します。



汚れが酷いので、先ずはクリーンナップから。



フレームは、クラックなど無く特に問題無いようです。

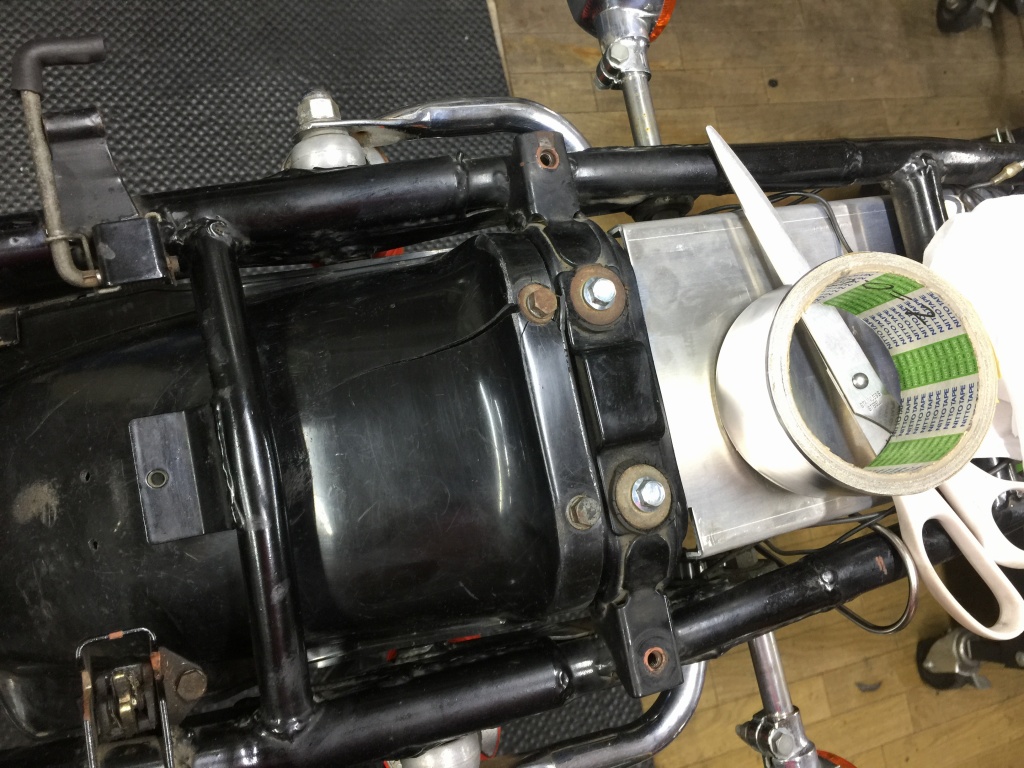

リヤのインナーフェンダーは大きく割れています。

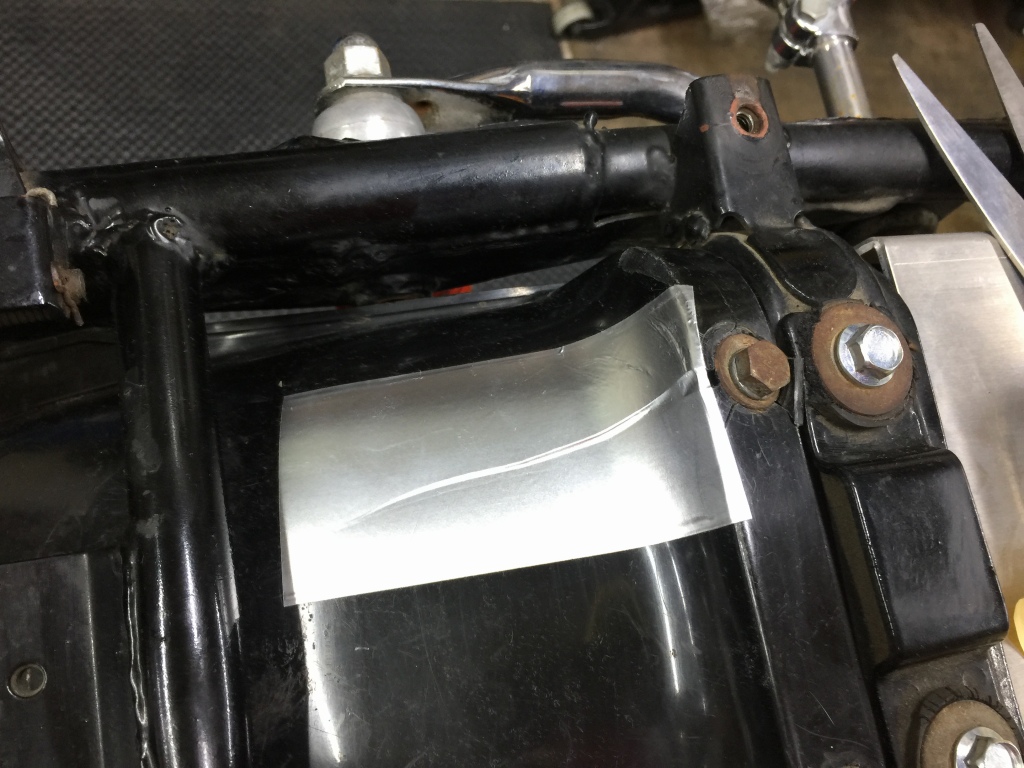

応急でアルミテープで補修しておきます。

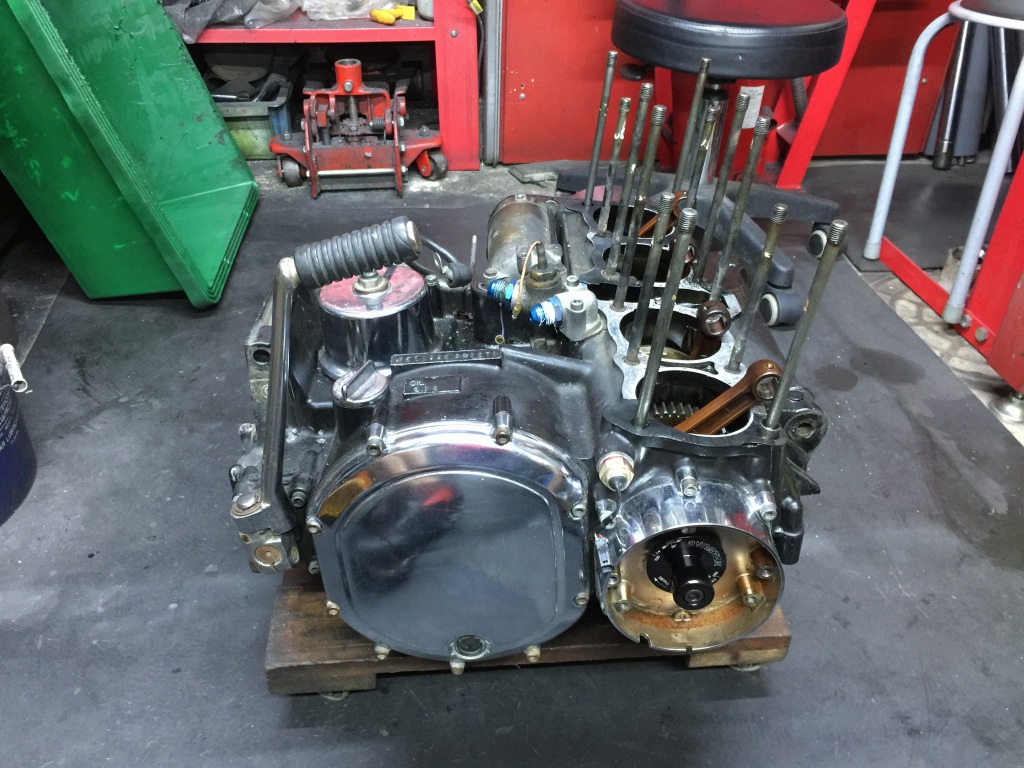

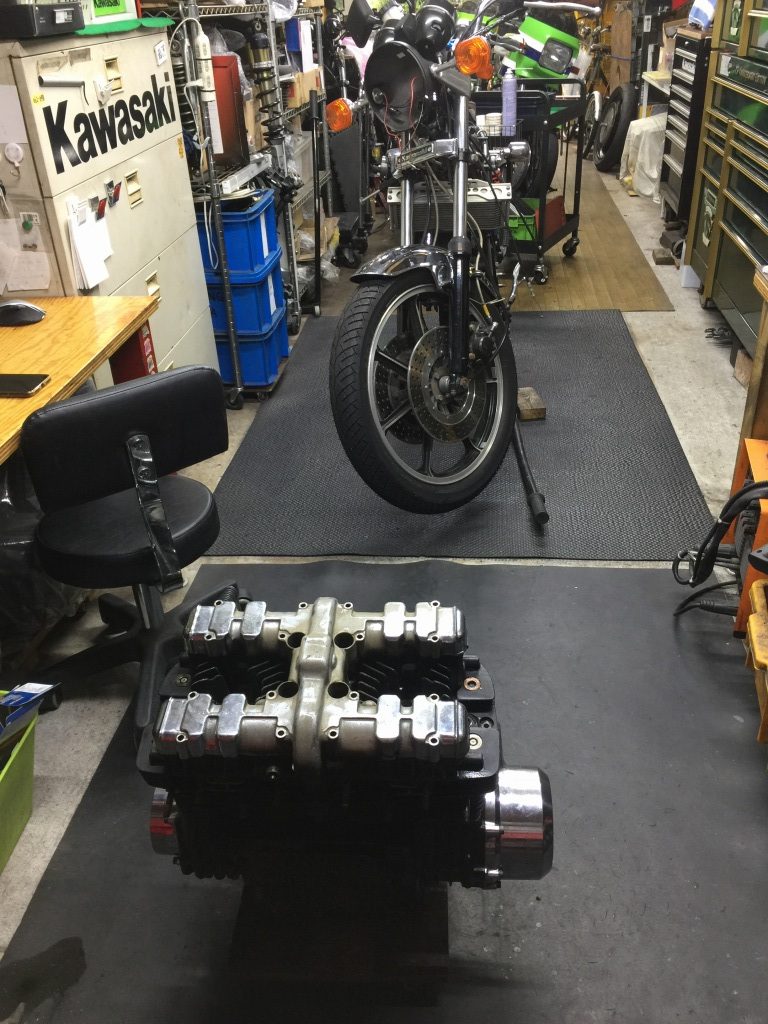

エンジンの分解点検を進めます。

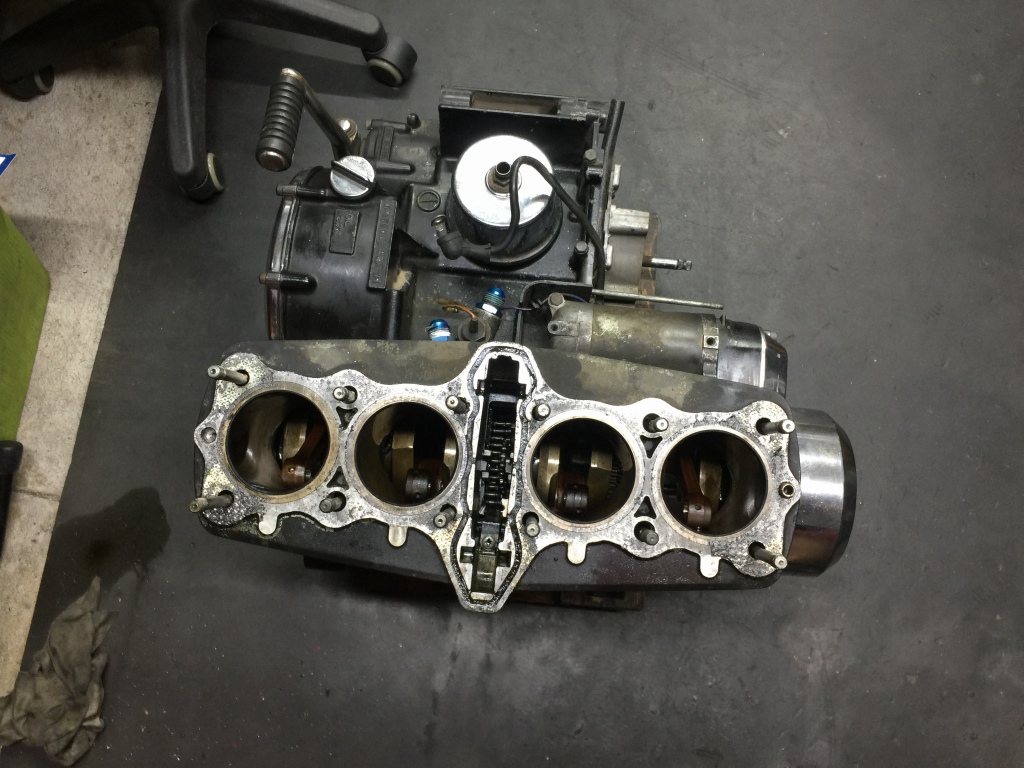

積み重ねてあったヘッドとシリンダーを外します。



腰下の分解開始です。

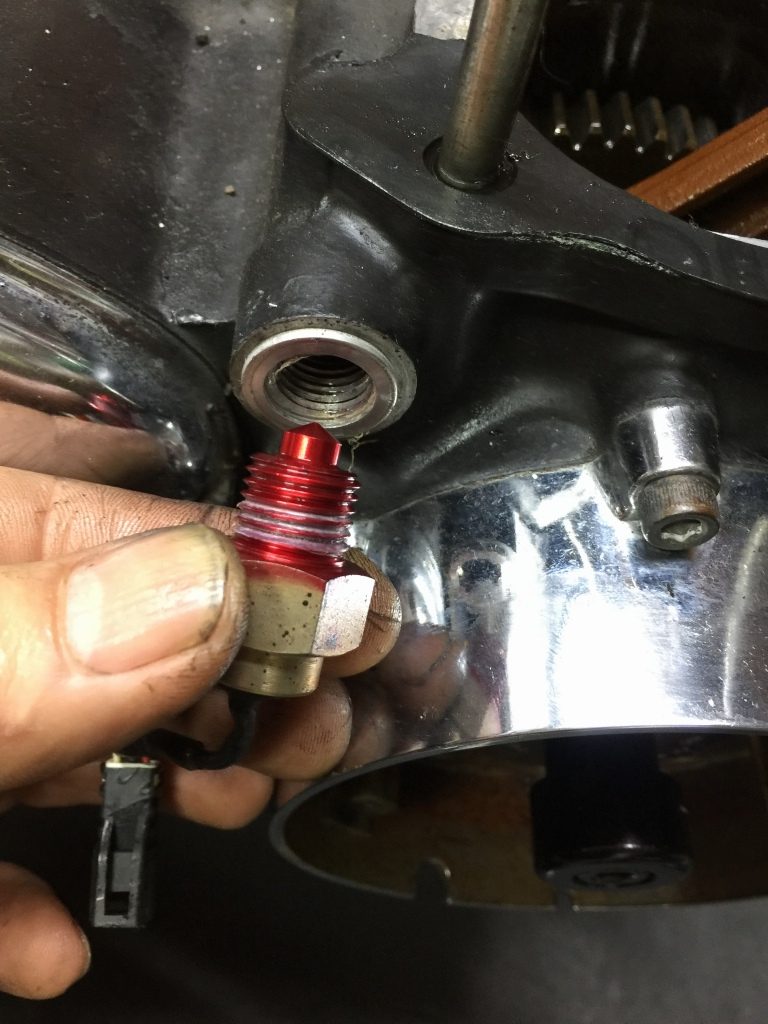

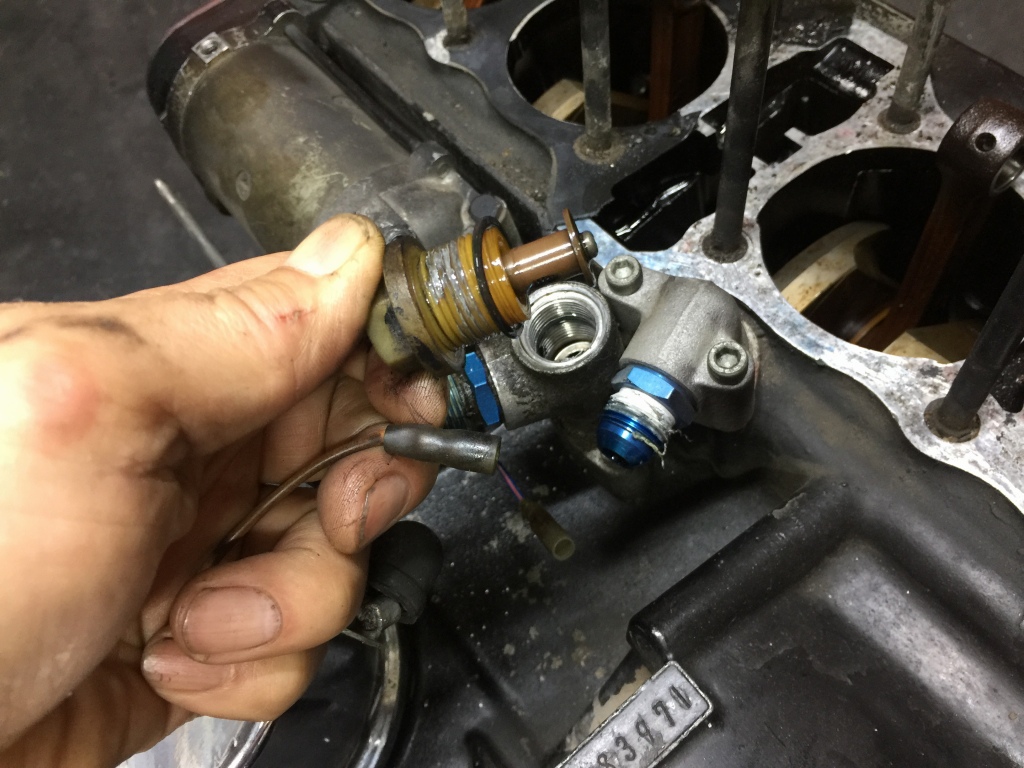

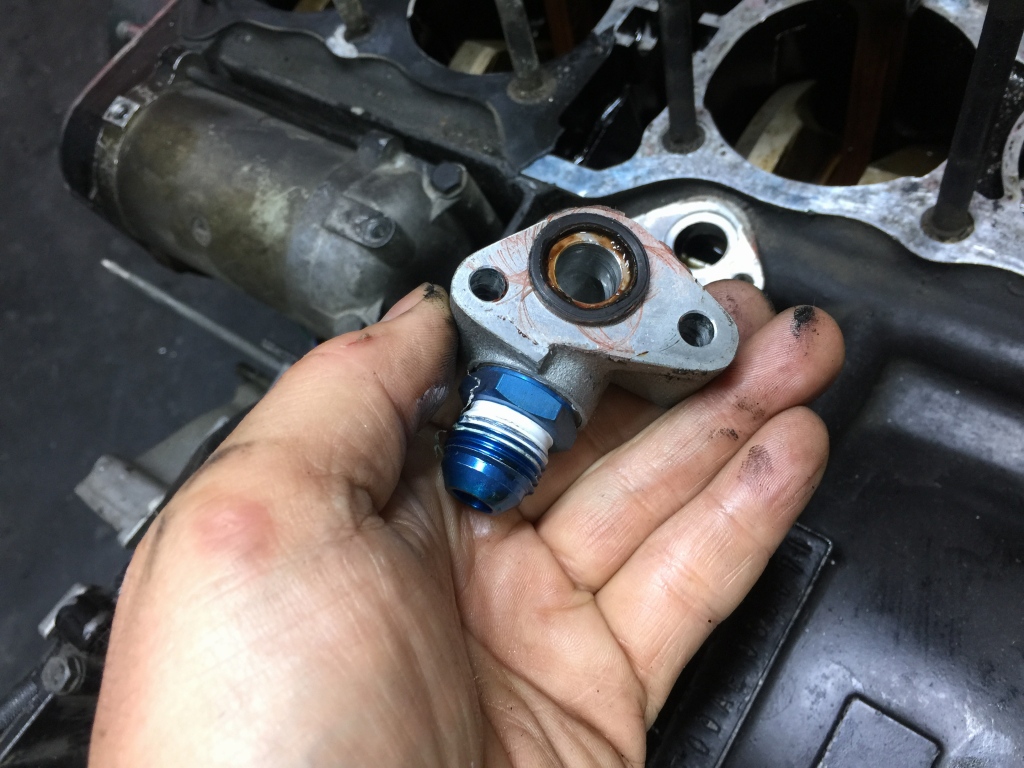

オイルプレッシャースイッチのネジ部分には、シールテープらしきものが付いています。オイルクーラーフィッティングのネジにも巻いていあるので、素人作業の証なので要注意。



オイル取出しのOリング面には液体ガスケットが塗ってあります。これも不要な作業のひとつ。



油温センサーのストレートネジにもシールテープが巻いてあります。



オイルラインにテープが入ると、思わぬトラブルの元になるので厳禁です。

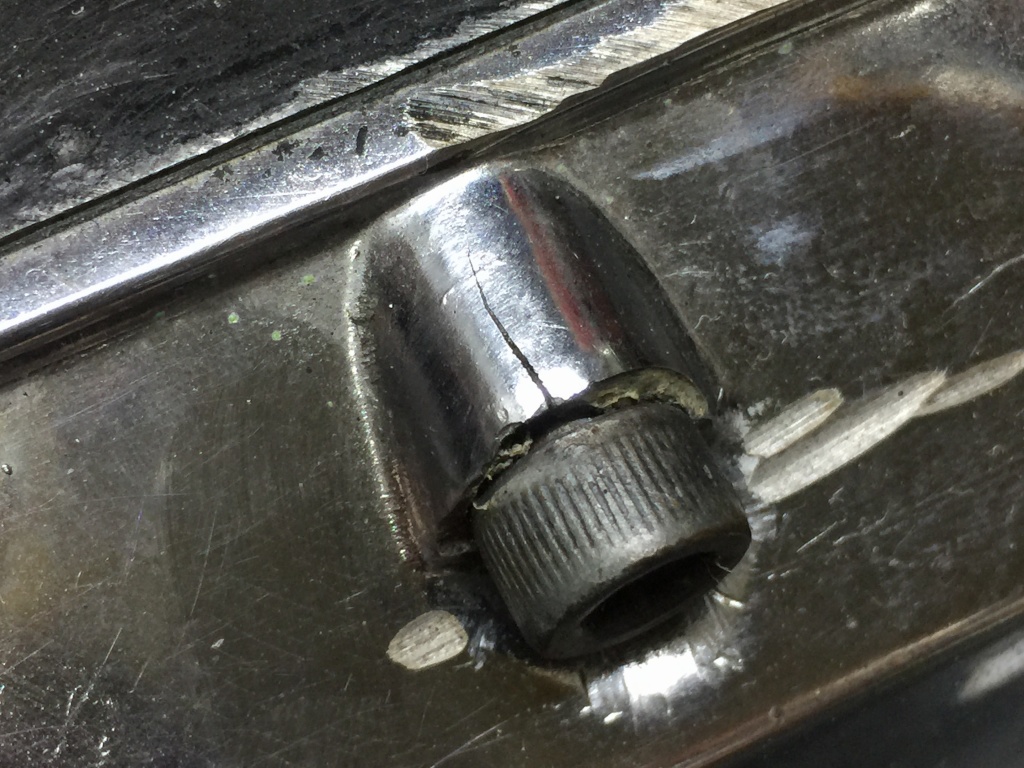

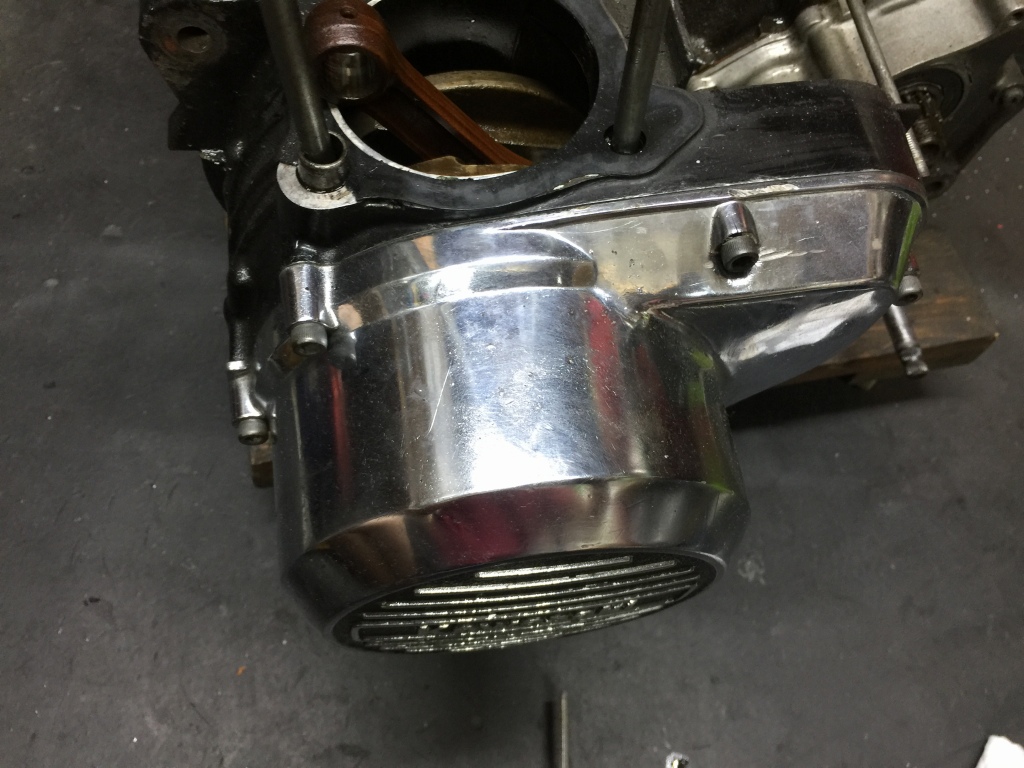

ジェネレーターカバーにはクラックが。



ボルト穴の近くにはサンダーで擦ったような痕跡があります。以前に折れ込みボルトを取り出す処理でもしたのでしょうか。



カバーを外します。クラックは奥までは達していないようです。

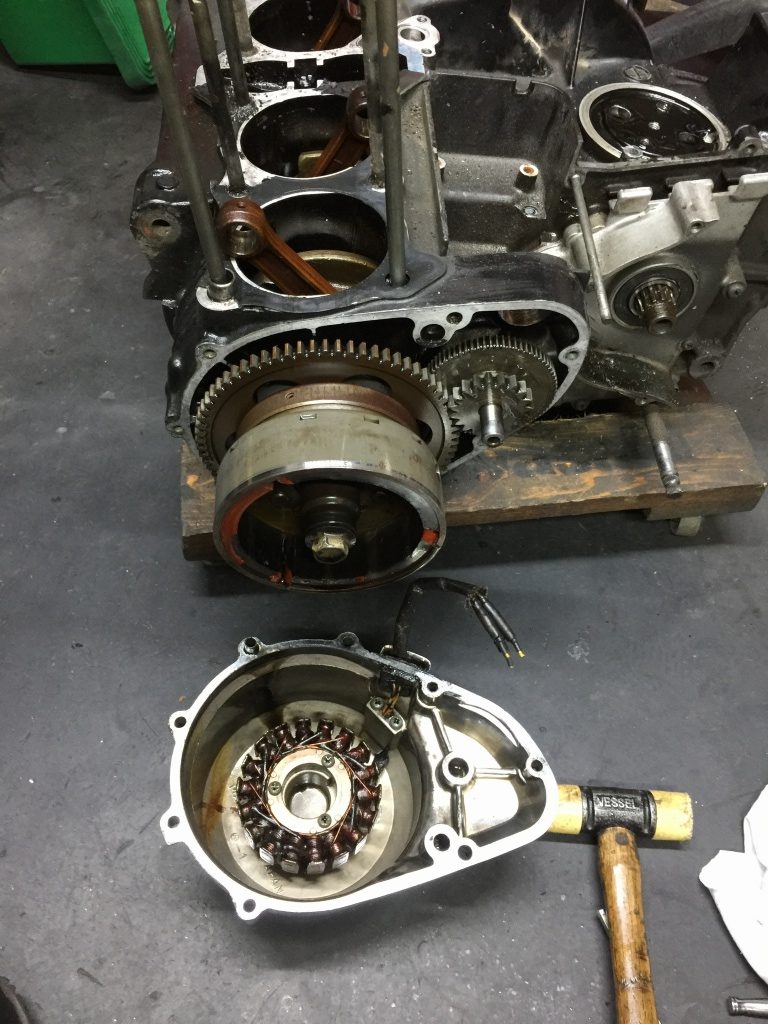

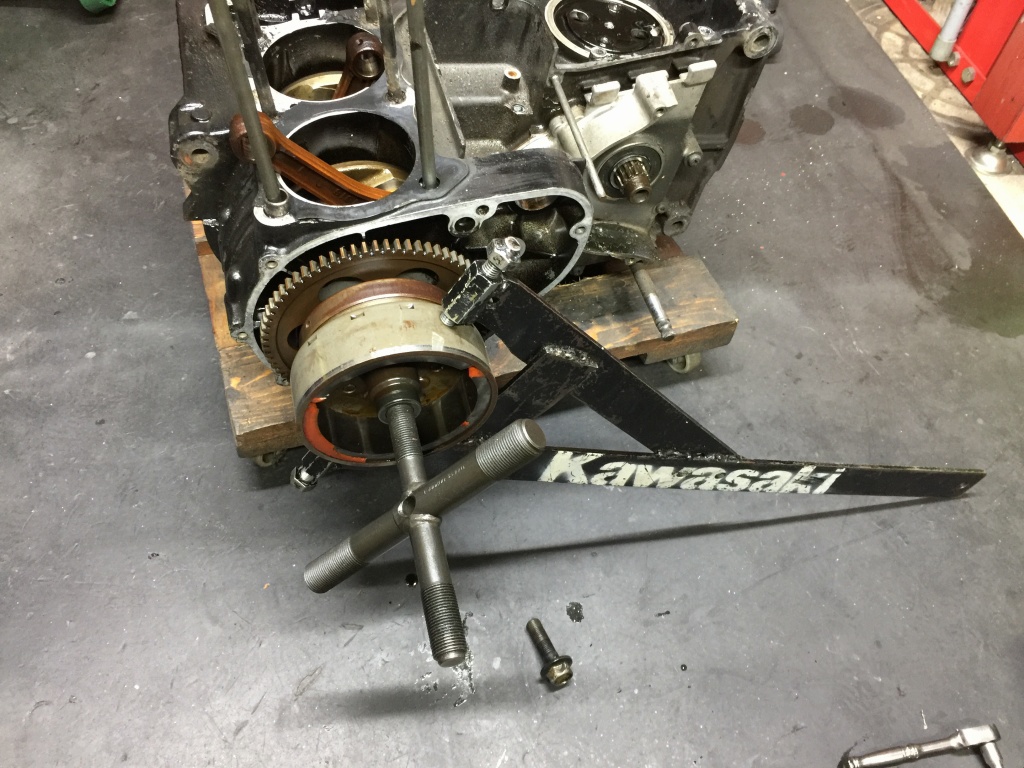

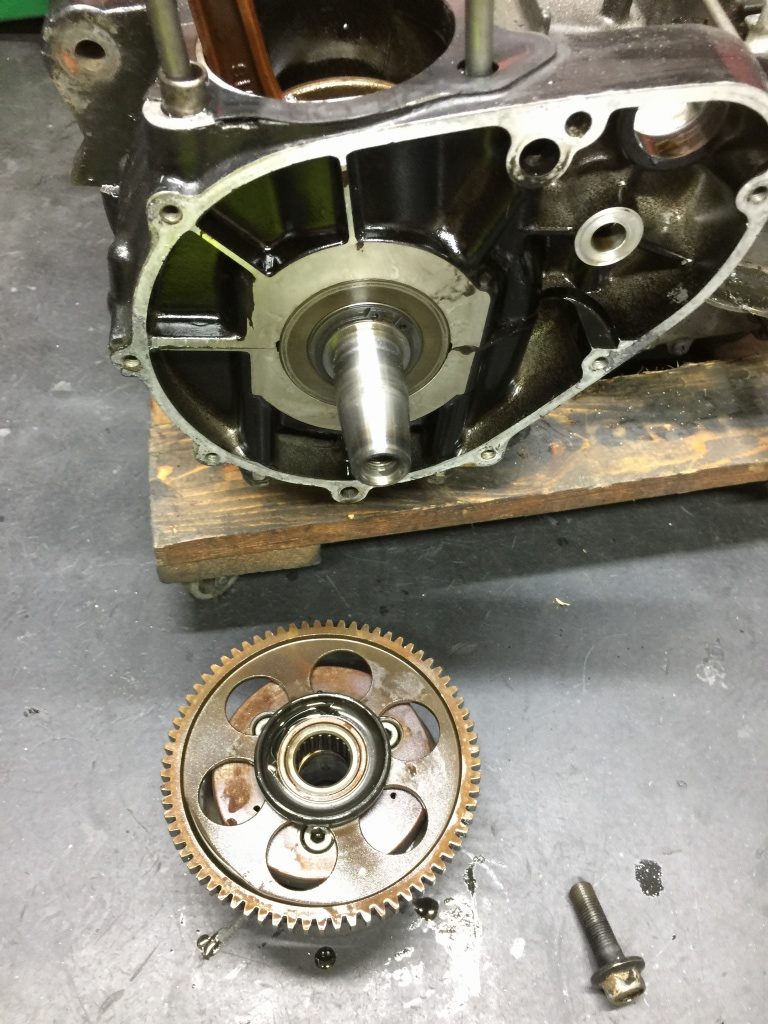

ジェネレーターローターを外します。

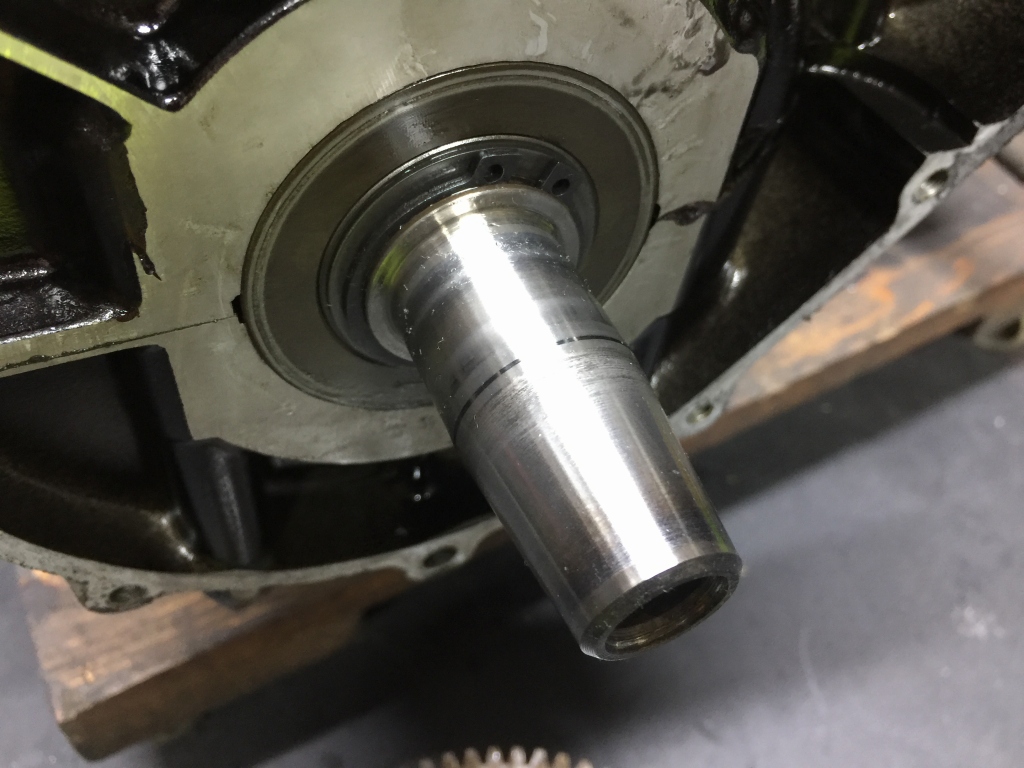

テーパー面はきれいです。

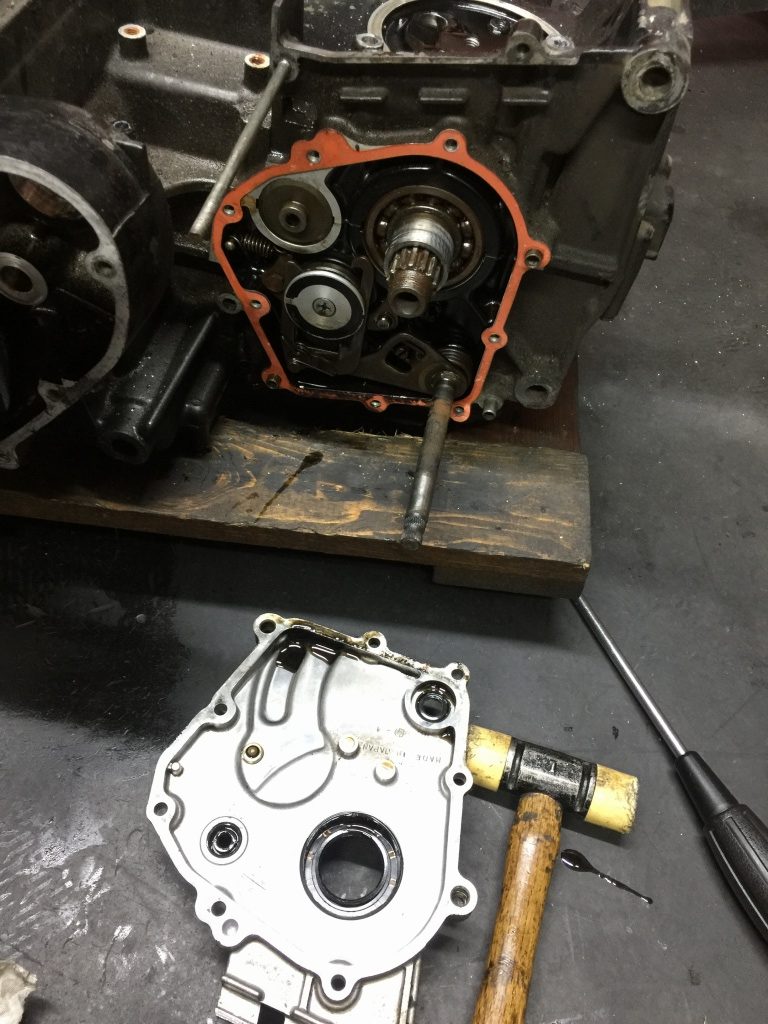

ミッションカバーを外します。

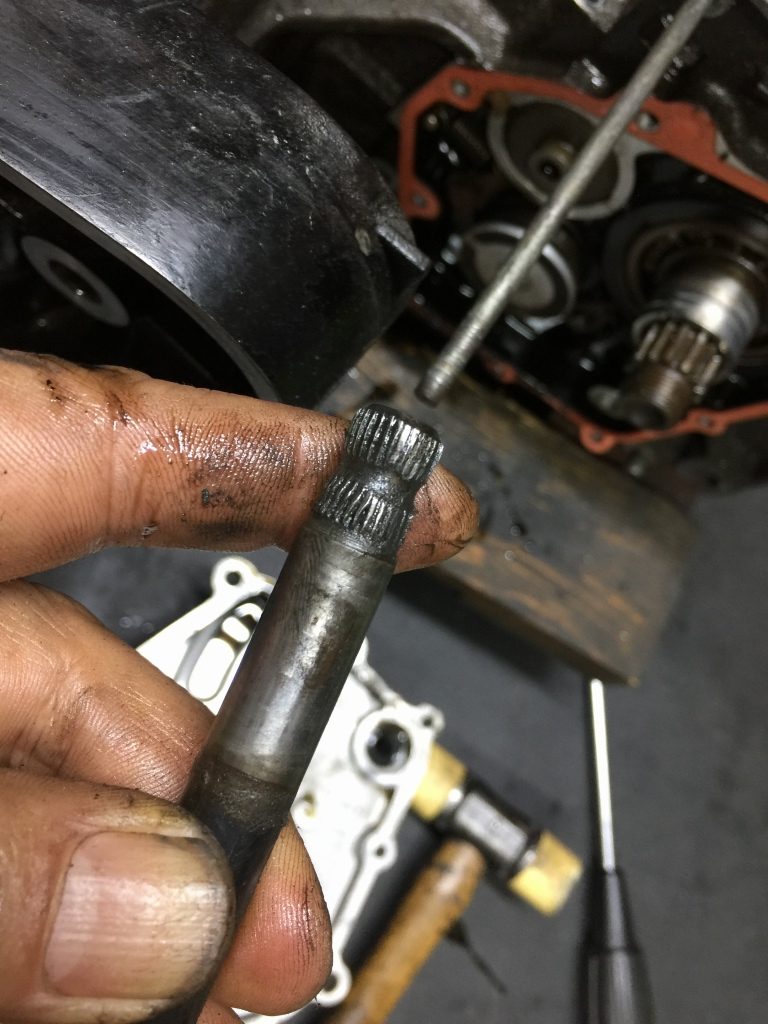

シフトシャフトのセレーションは一部が潰れているので、交換しておきましょう。

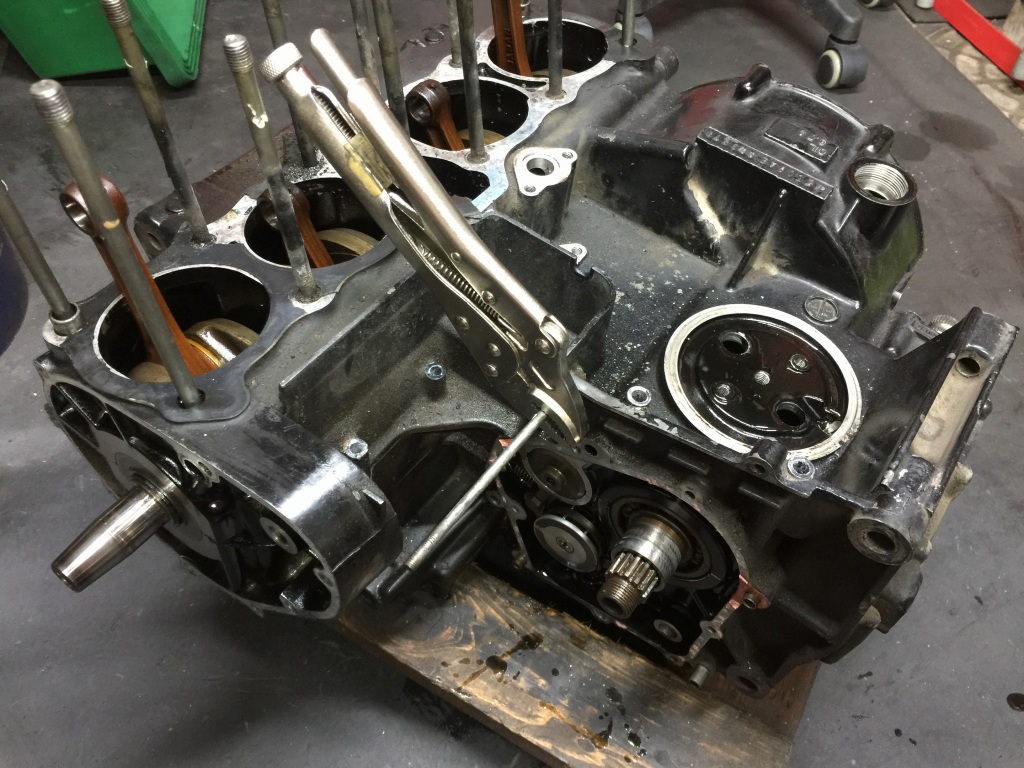

スプロケカバーのボルトが1本だけスタッドになっていたところです。ボルトをバイスプライヤーで掴んで回します。



無事取れました。

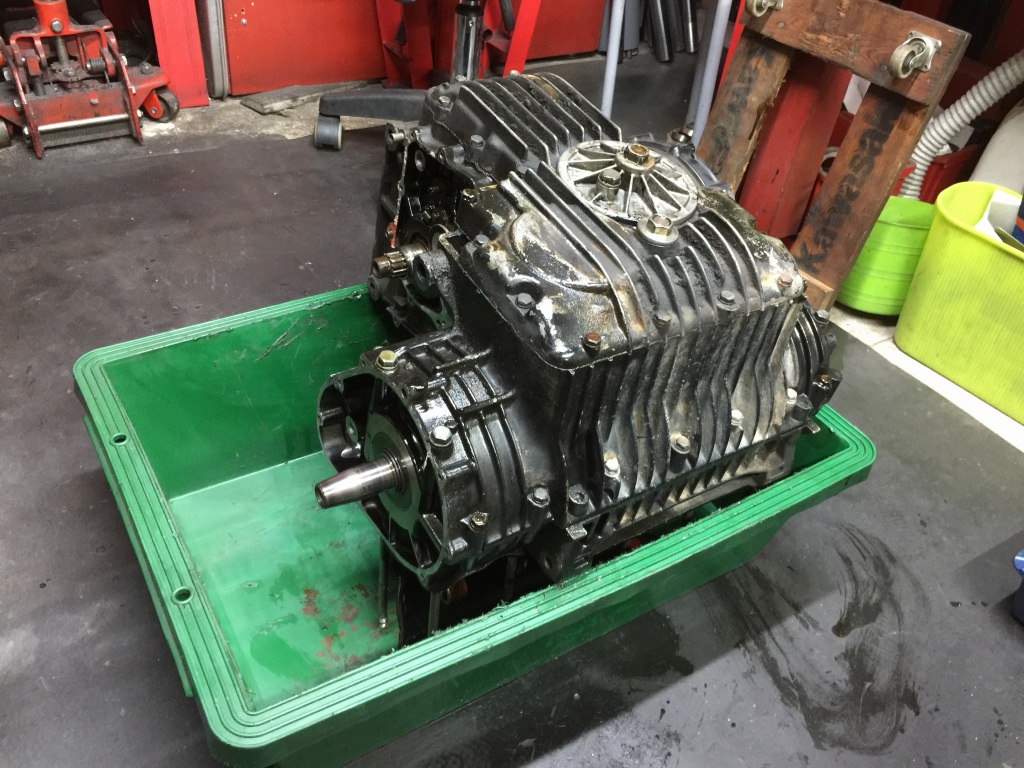

エンジンを反転して、下から分解を続けます。

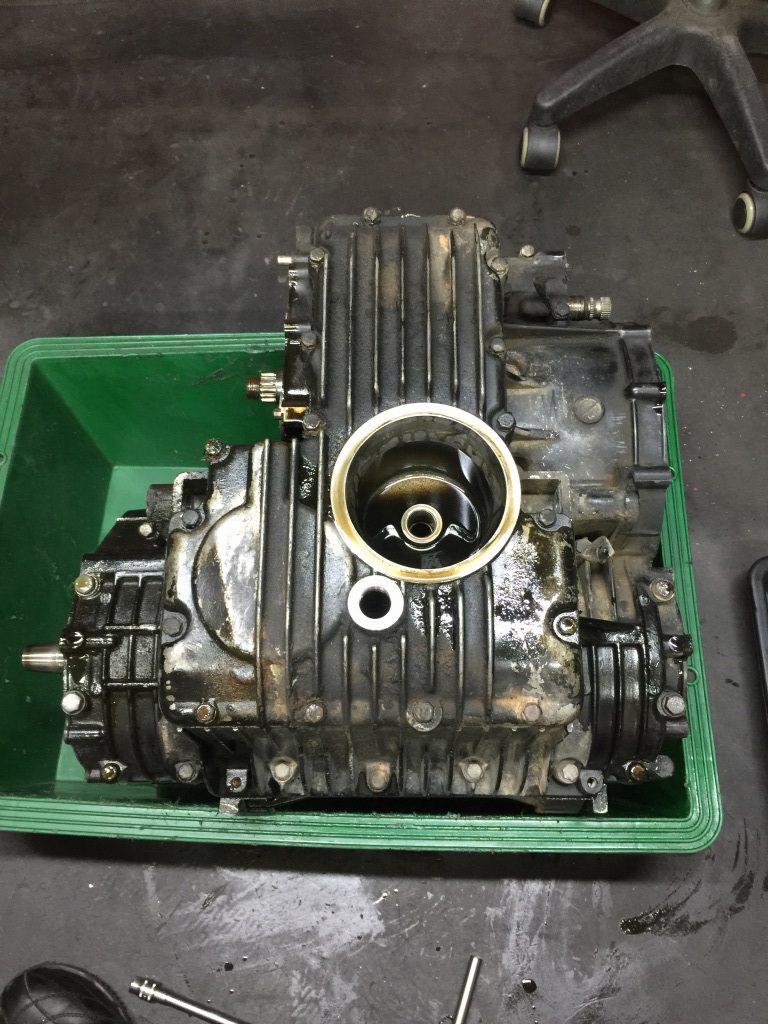

オイルパンは積年の汚れが分厚くこびりついています。

汚れの上から塗装した形跡も。

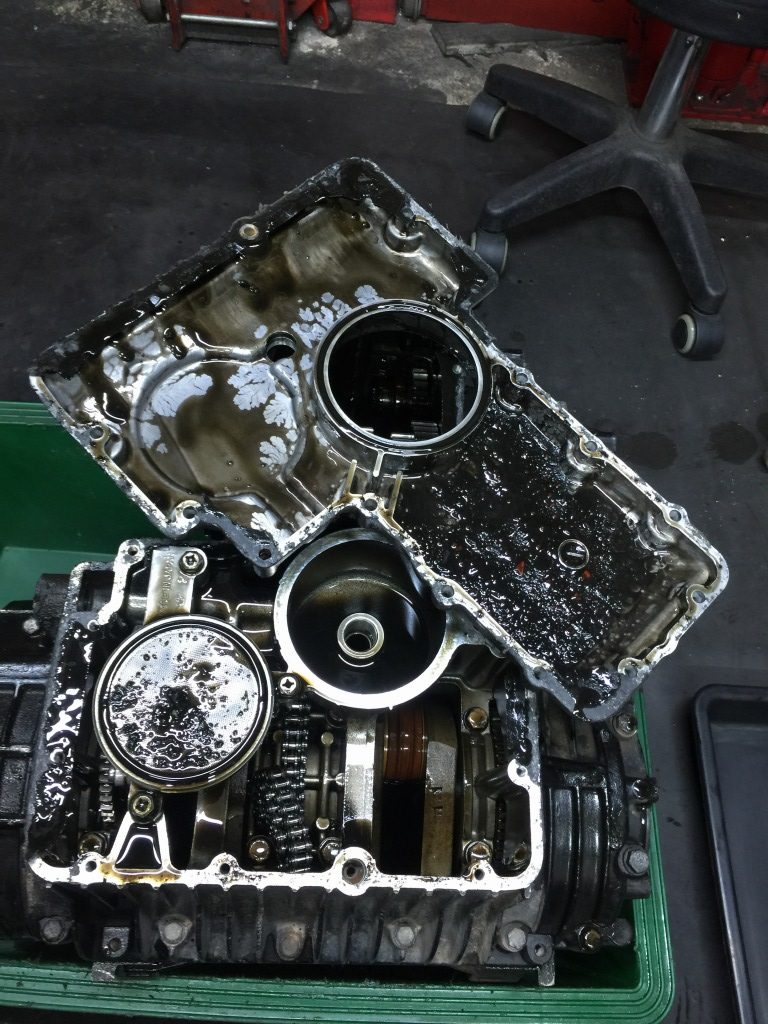

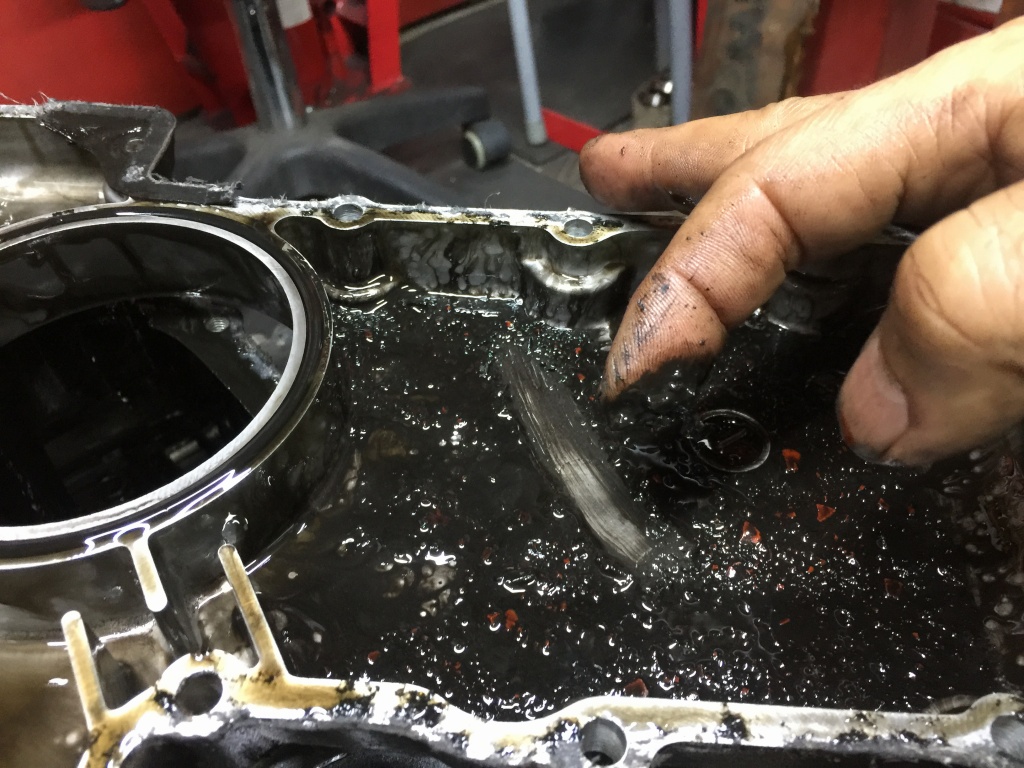

オイルパンを外します。内部はスラッジが大量に堆積しています。

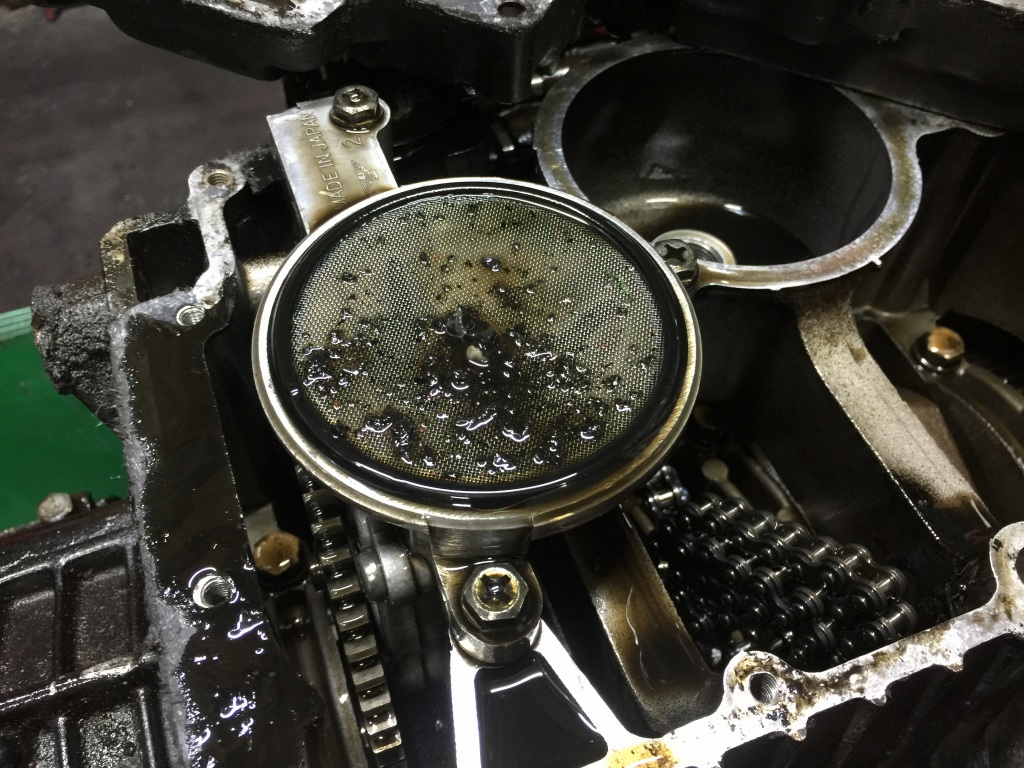

ストレーナーにもゴミがかなり詰まっています。

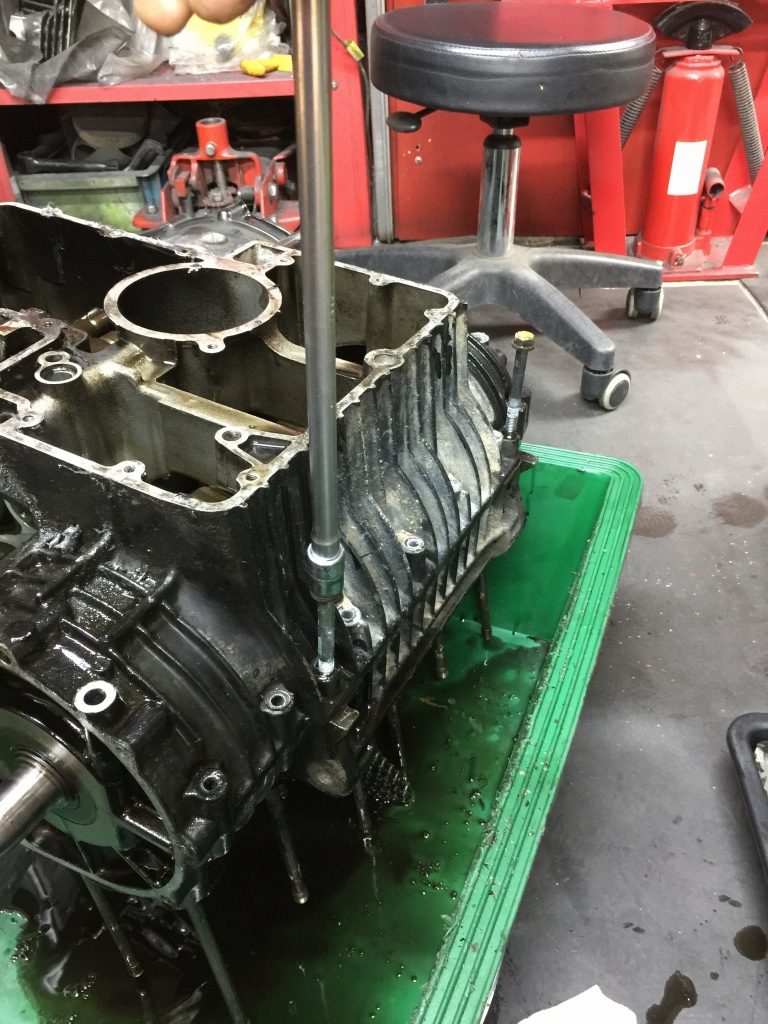

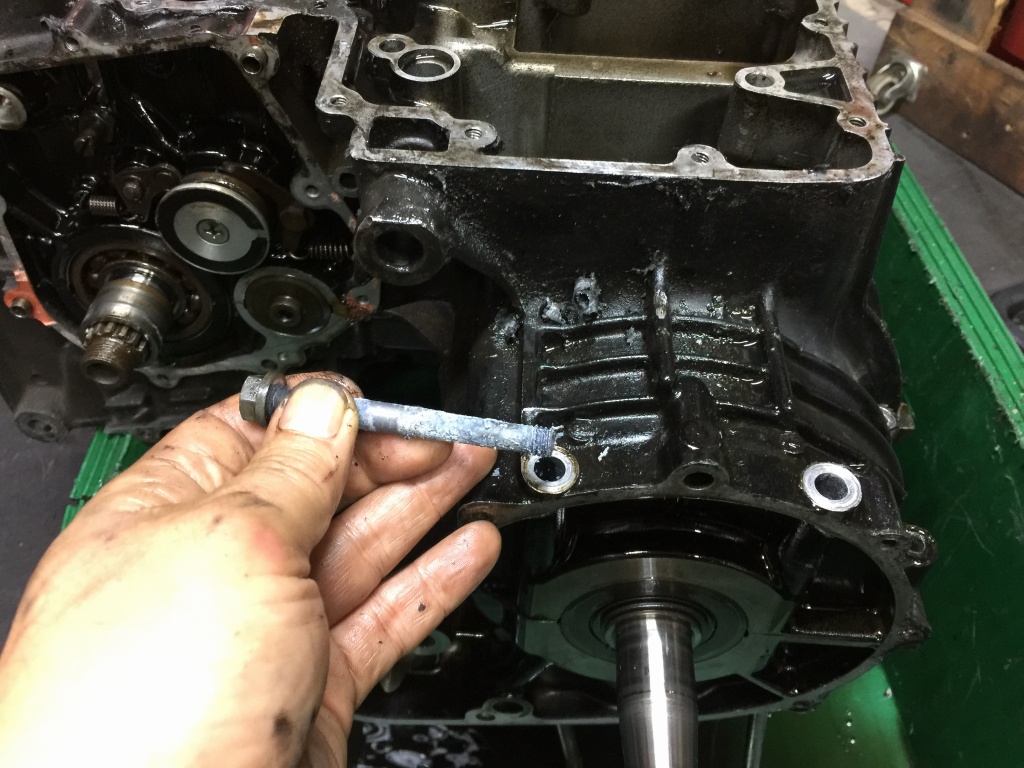

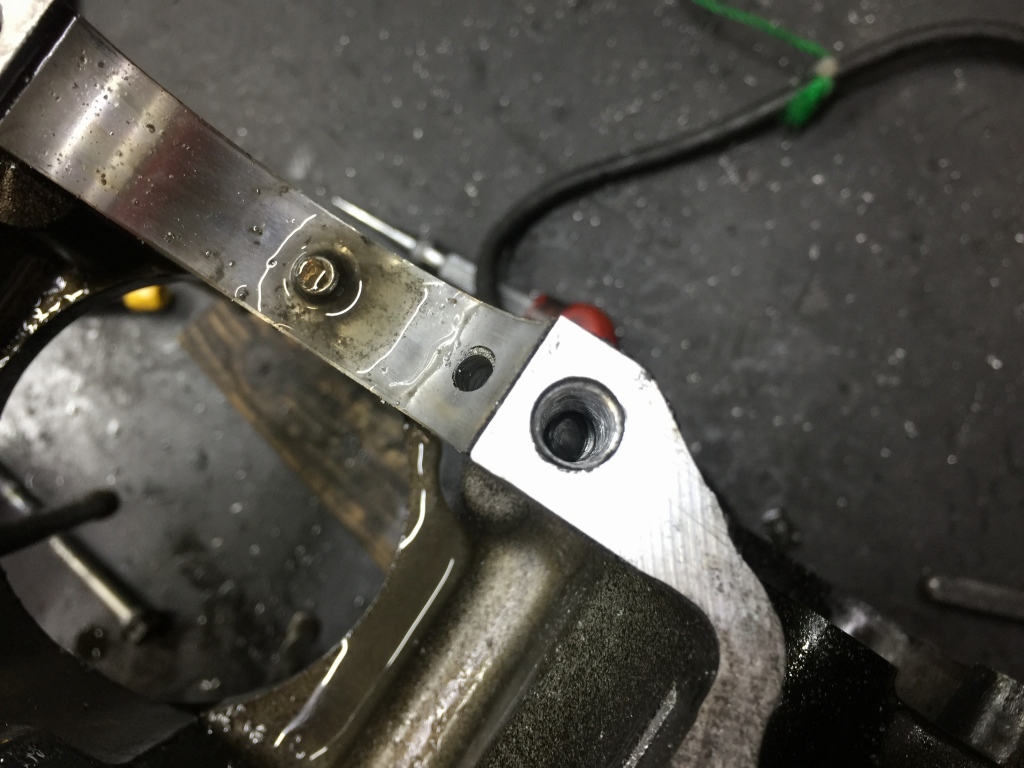

クランクケースのM8ボルトは、1本が折れ残ってしまいました。



ジャッキポイントにボルトをねじ込んで、ケースを分離します。

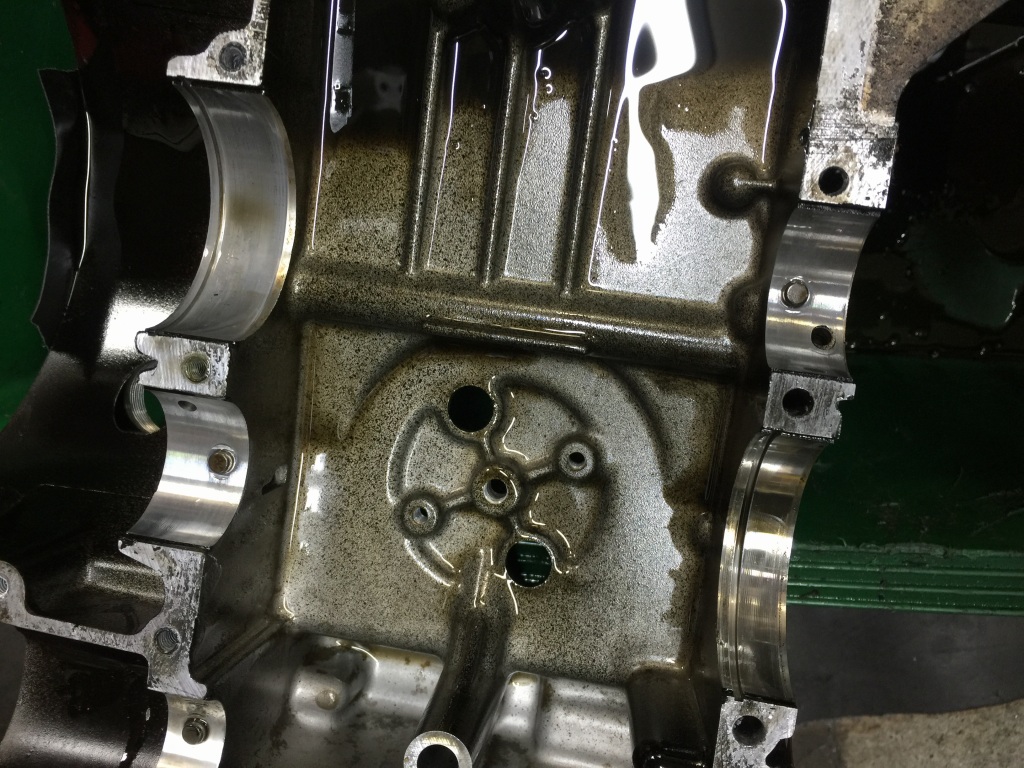

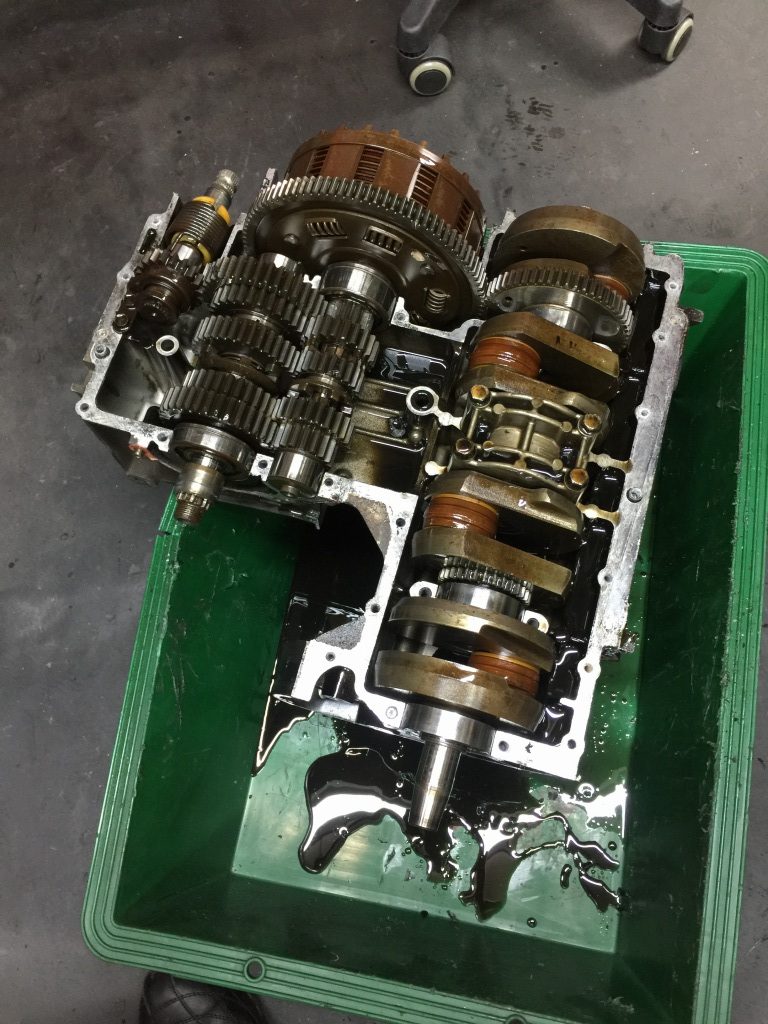

4軸が見えてきました。

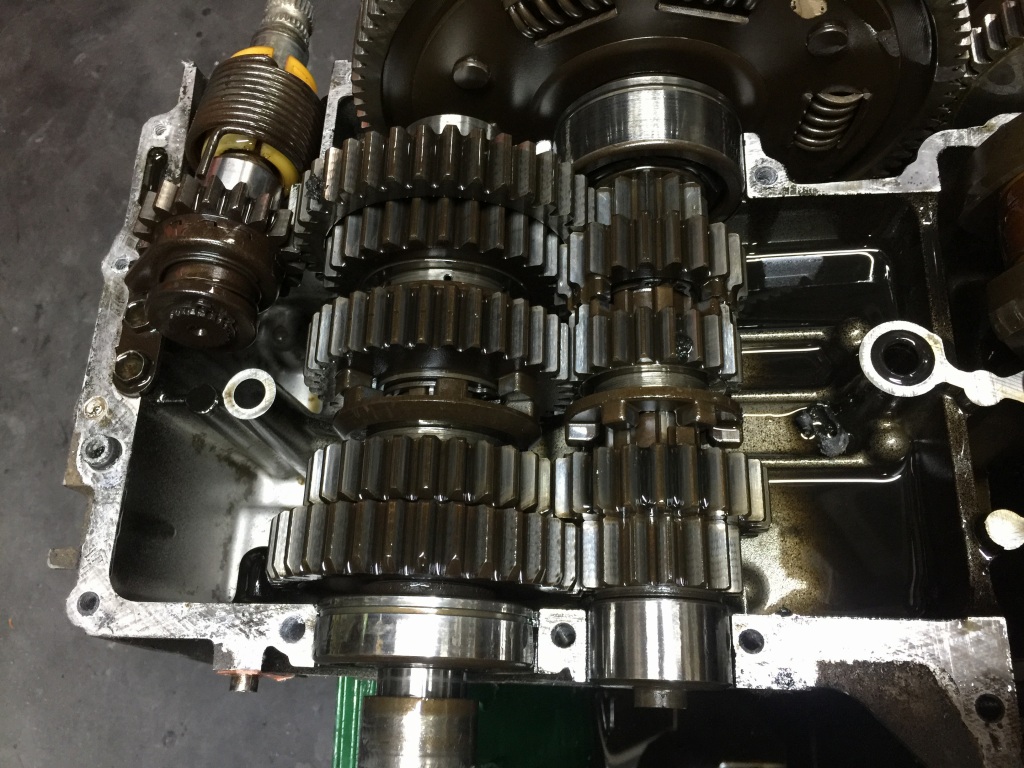

ミッションのドグなどはきれいです。乗り方は丁寧だったようです。



ケースボルトの折れ込み箇所はこちら。

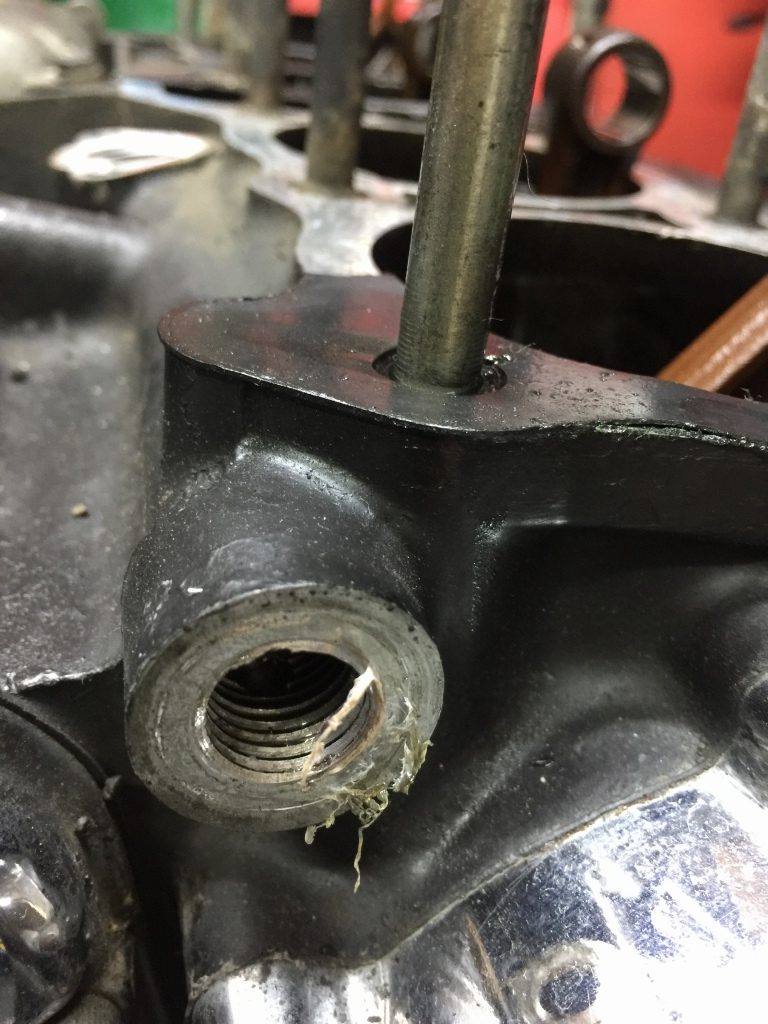

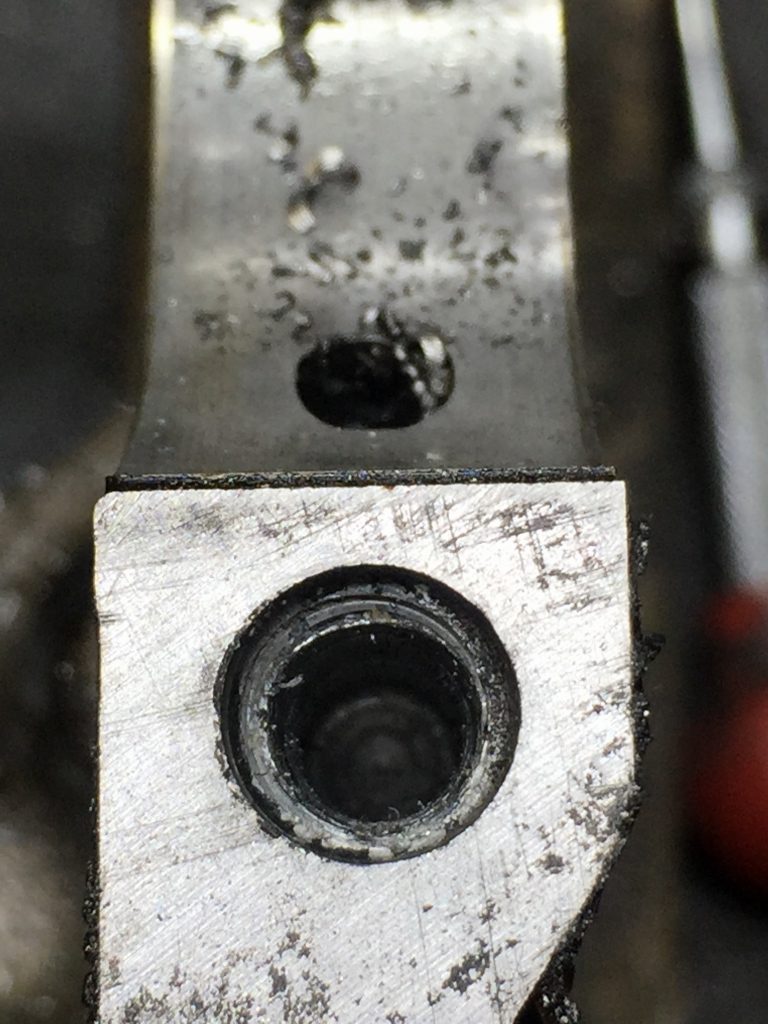

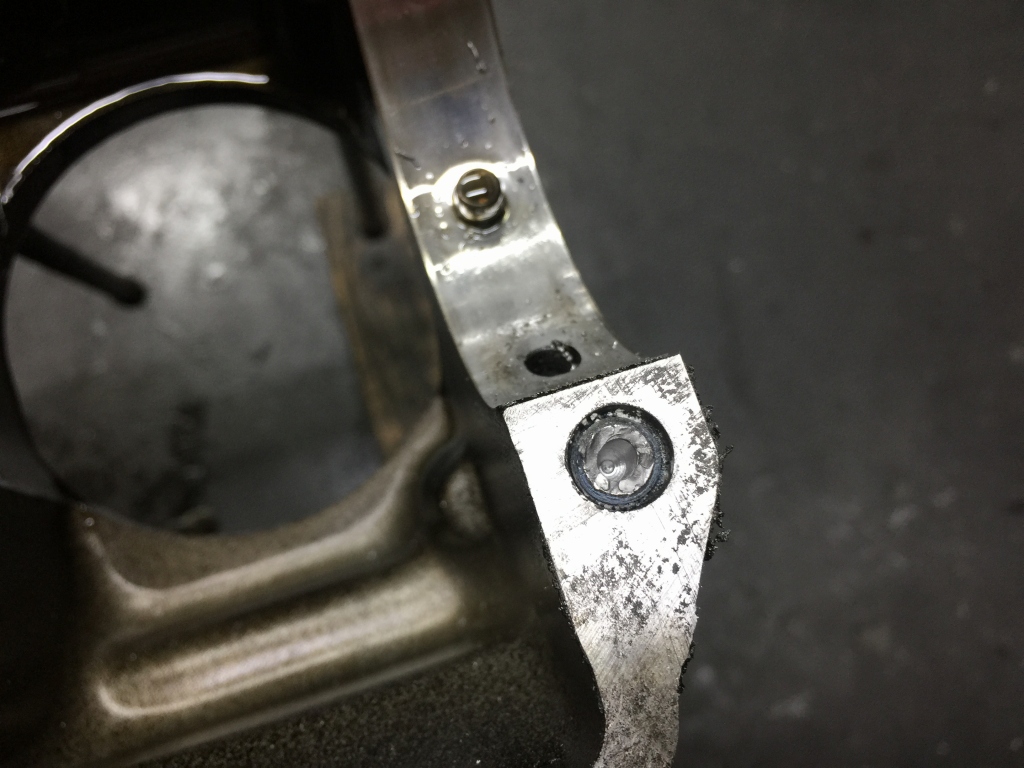

ネジ部分が、長く全て折れ残っています。

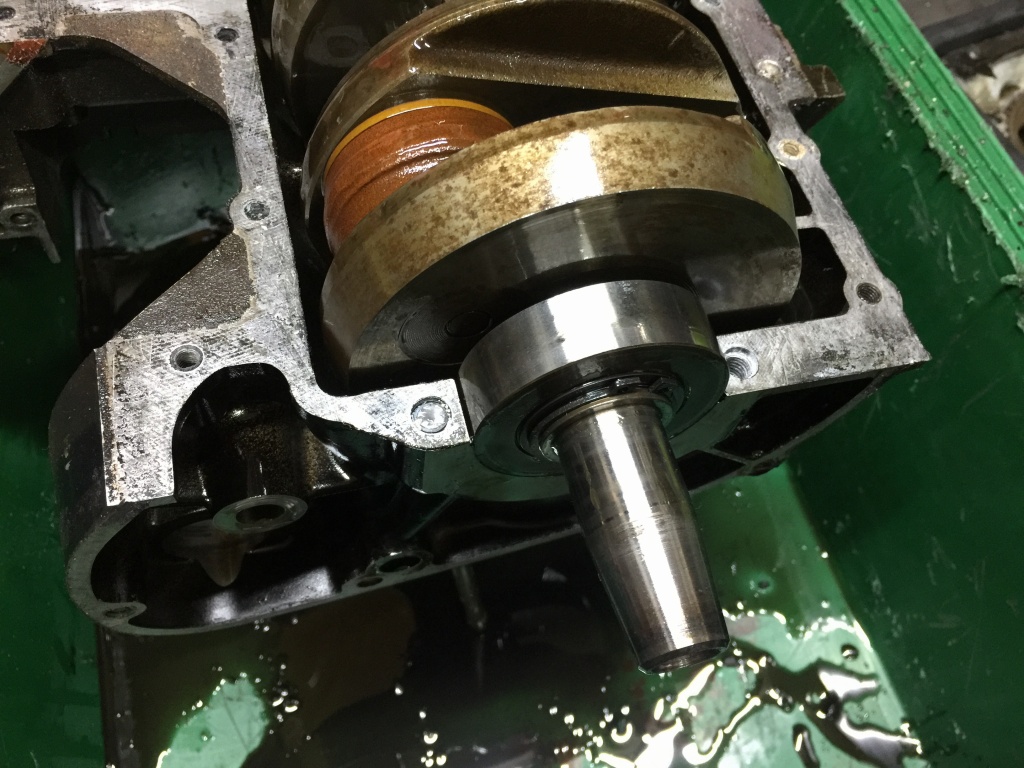

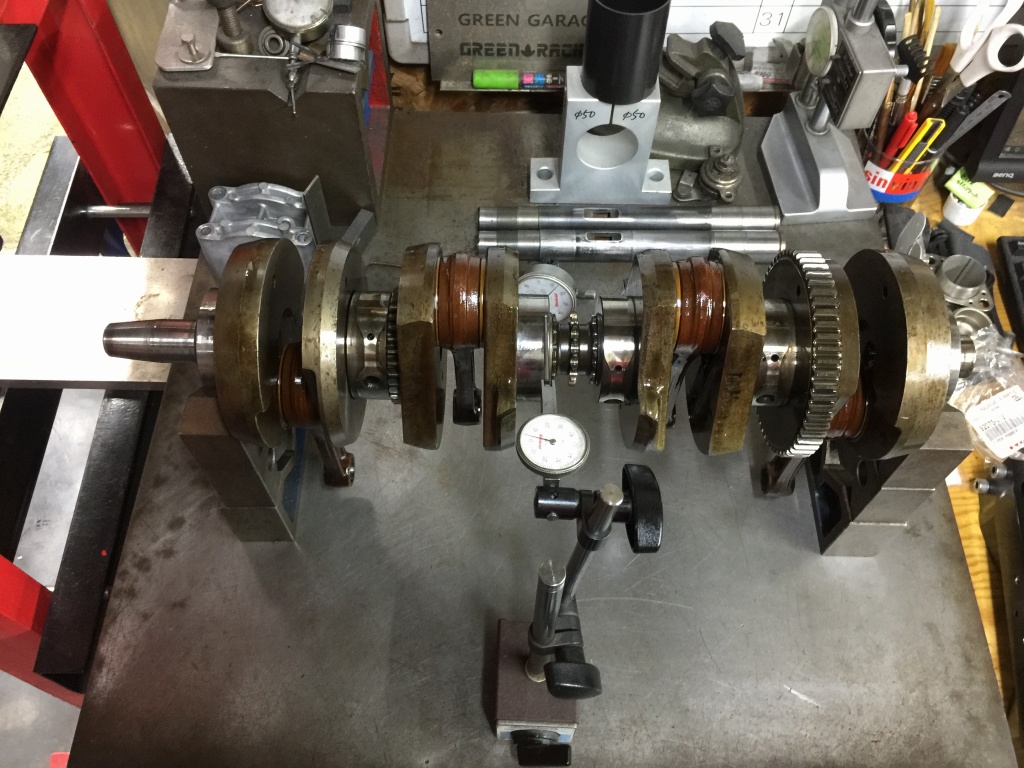

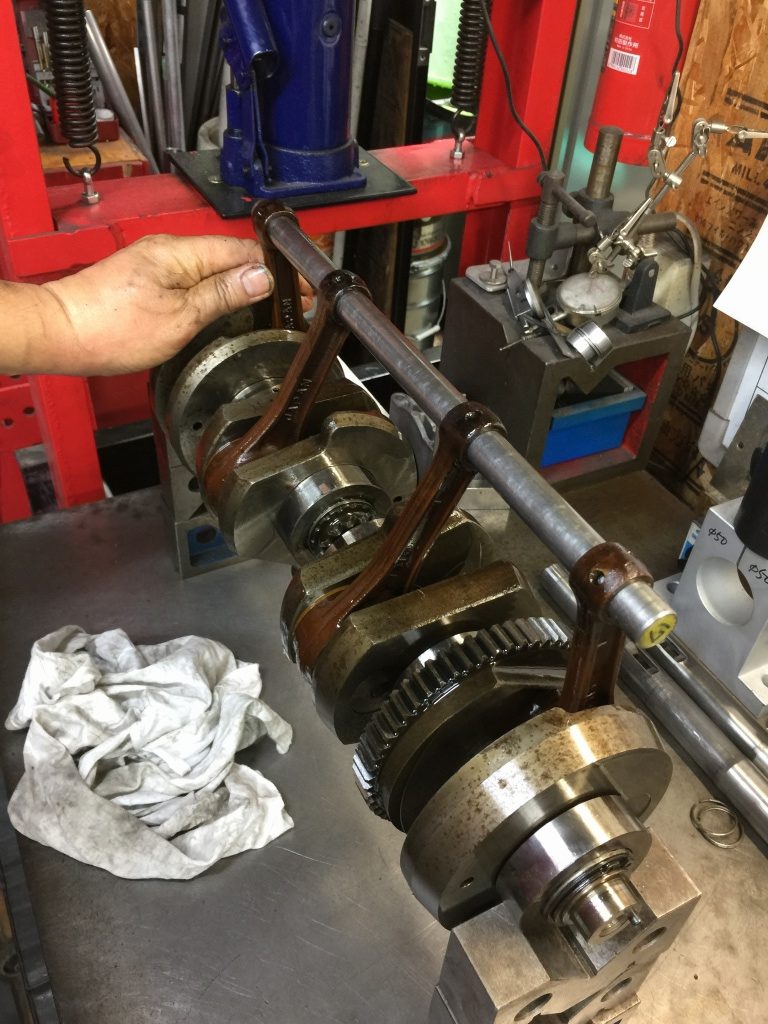

クランクを点検します。ベアリングはスムーズです。振れを計測します。



振れは0.04ミリで規定値内です。

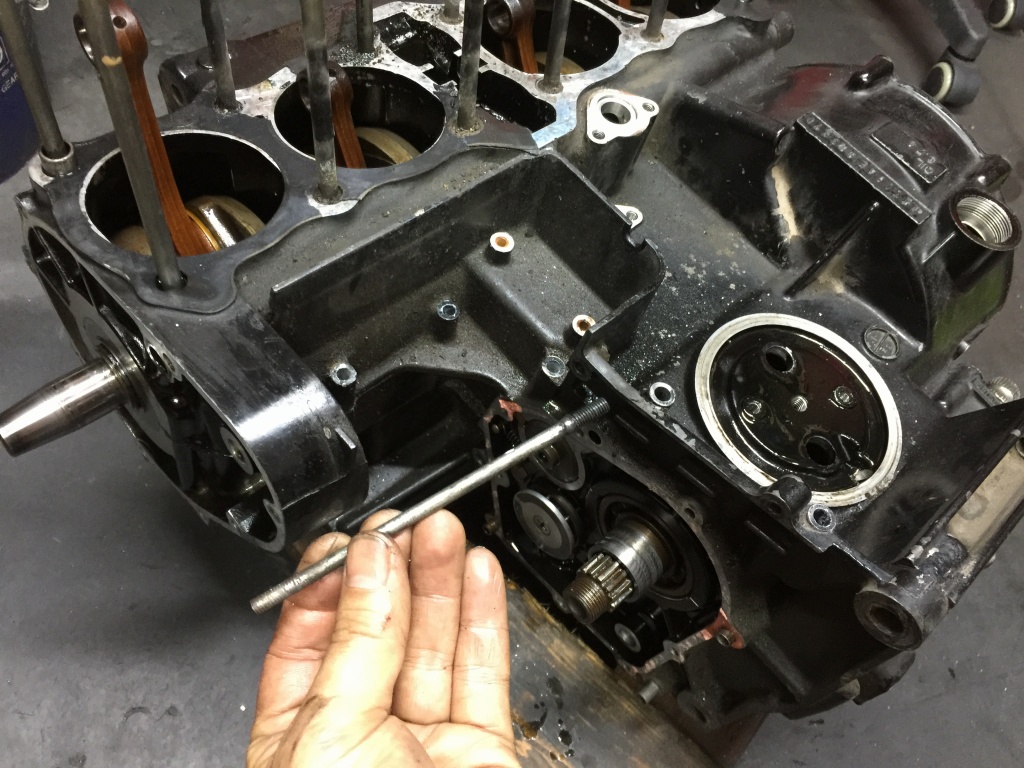

点検棒もスルッと入ります。芯ズレも無いようです。

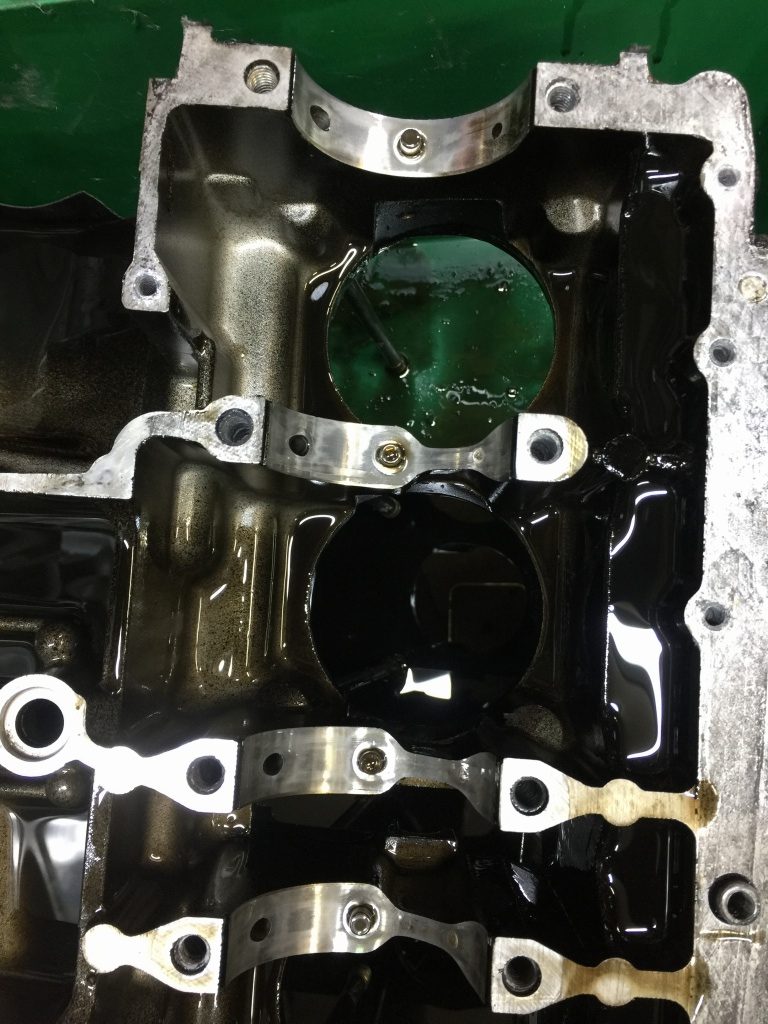

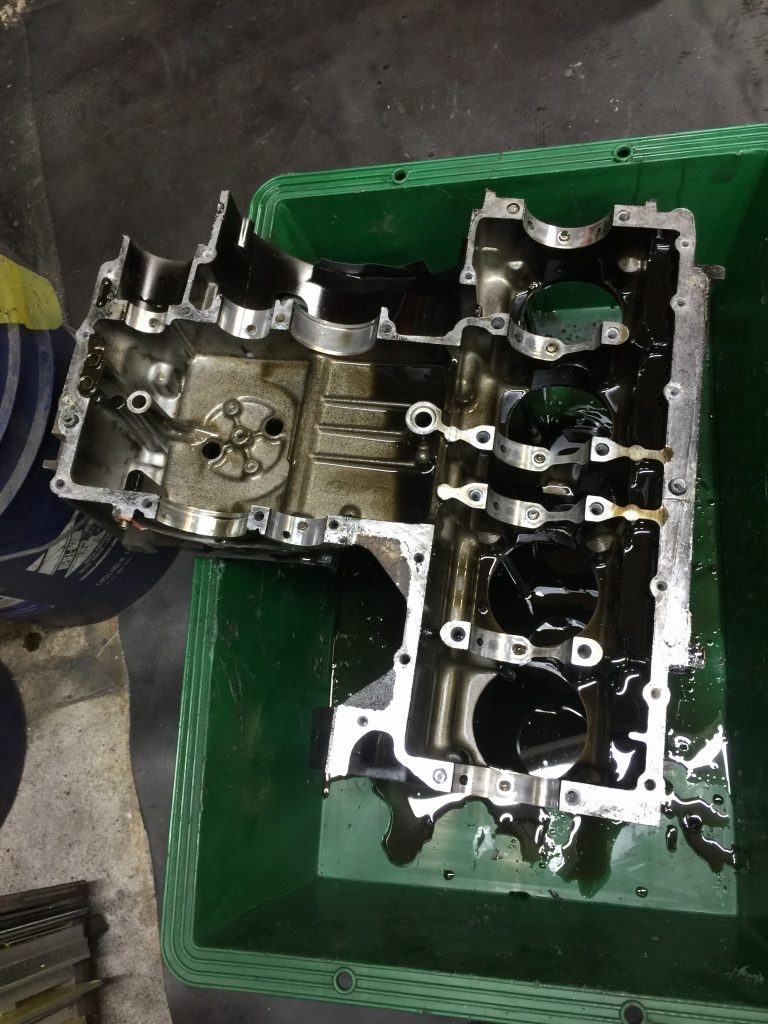

アッパーケースを点検します。

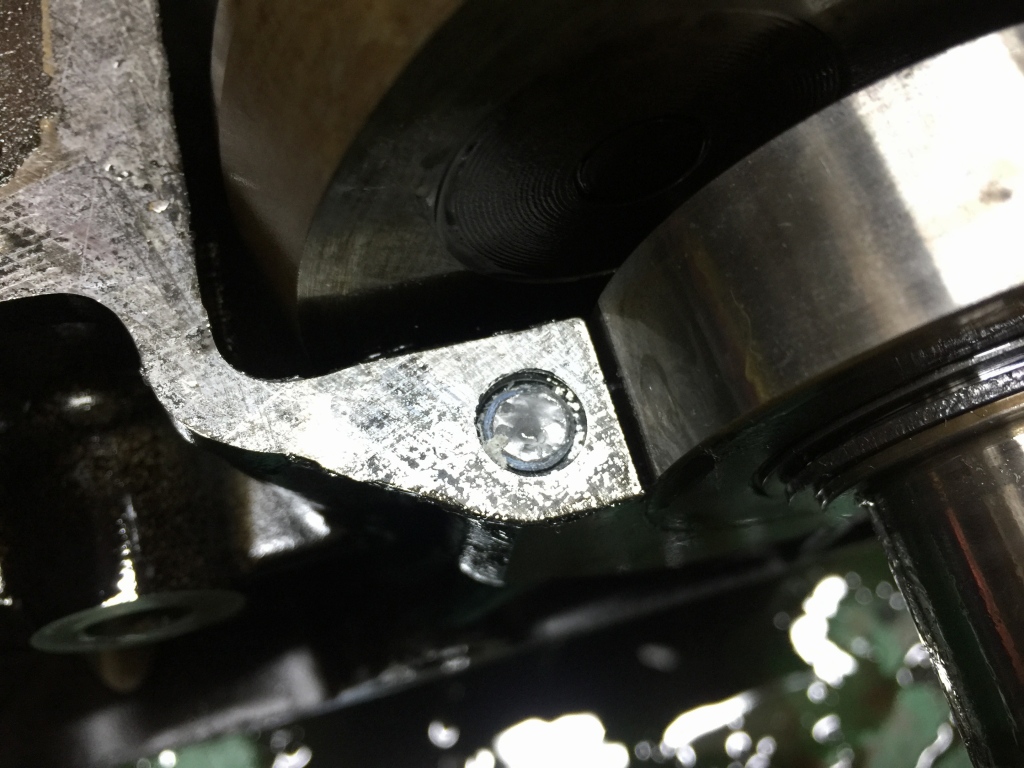

ノックピン穴のクラックは無いようです。



ミッションベアリングのハウジングもきれいで、ガタつきも無いようです。



折れ込みボルトを摘出します。先ずはボルトのセンターにポンチを打ちます。

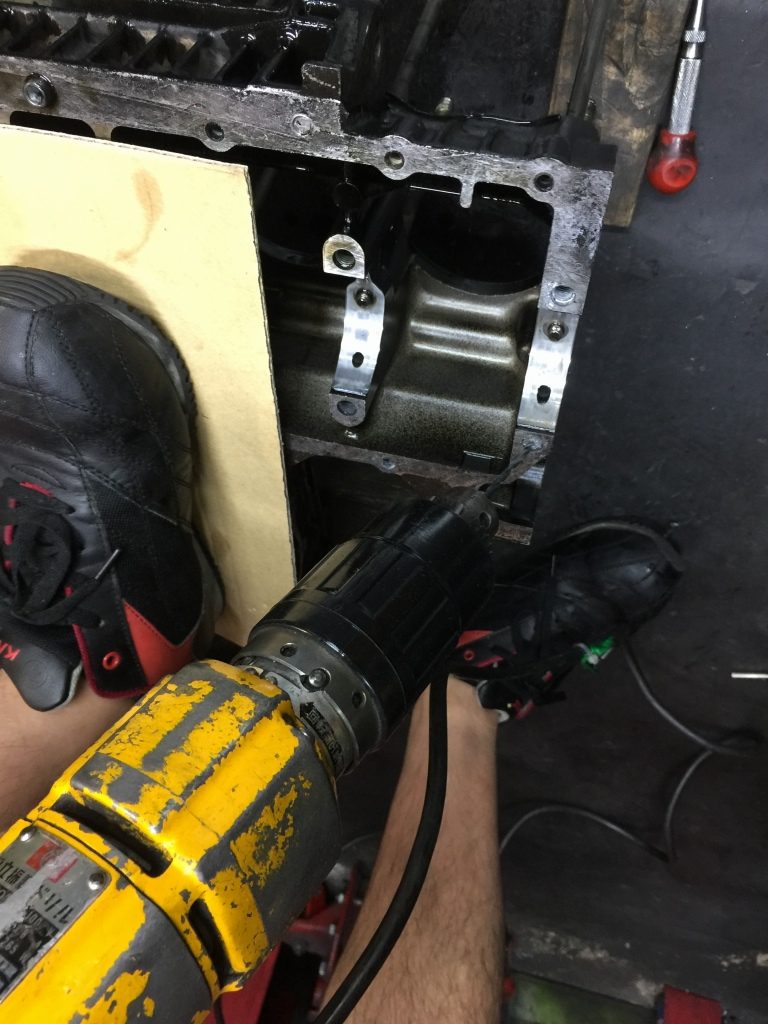

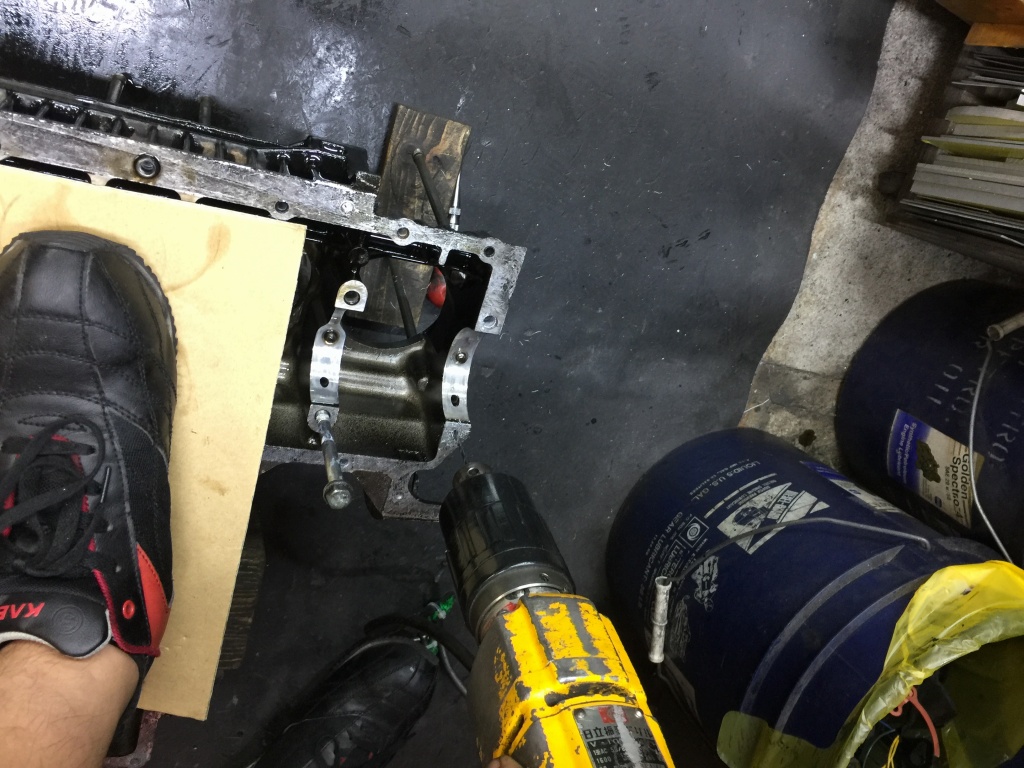

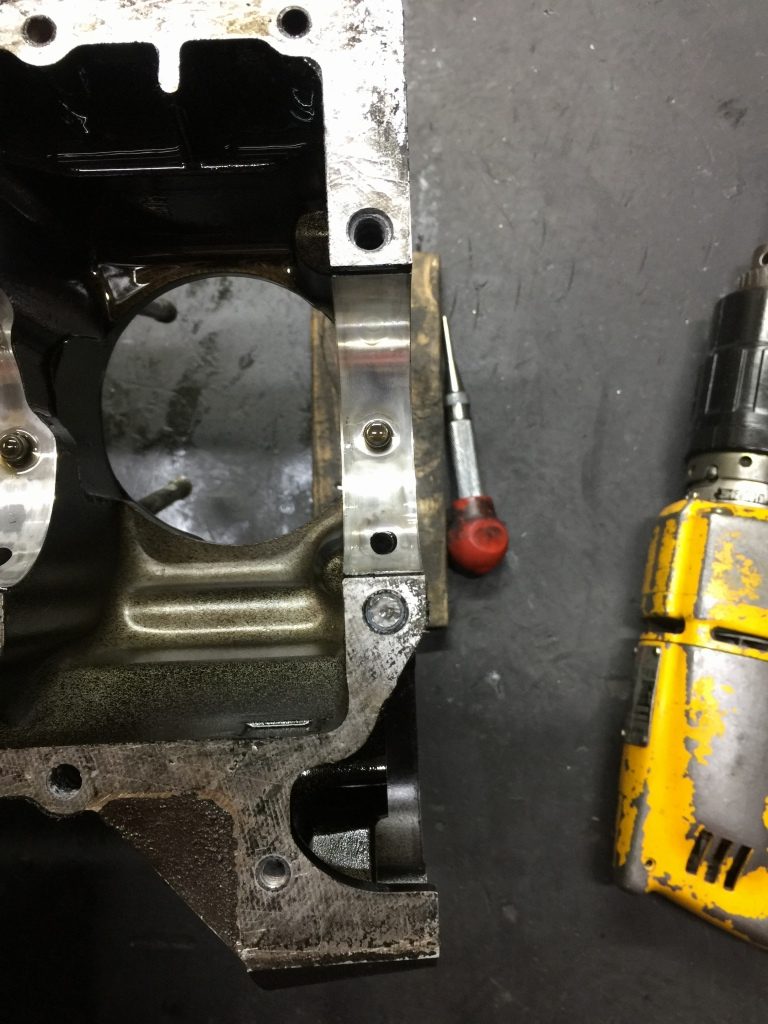

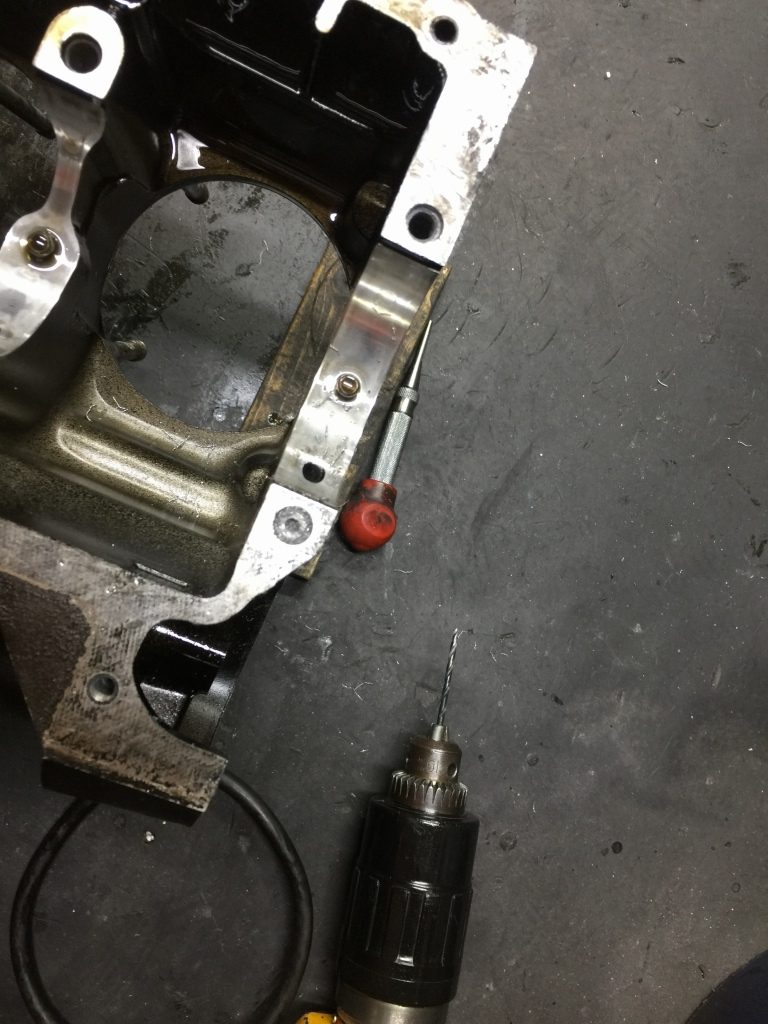

細いボルトでセンターに穴を開けます。中心からズレ始めたら、ドリルを斜めにして方向を修正します。

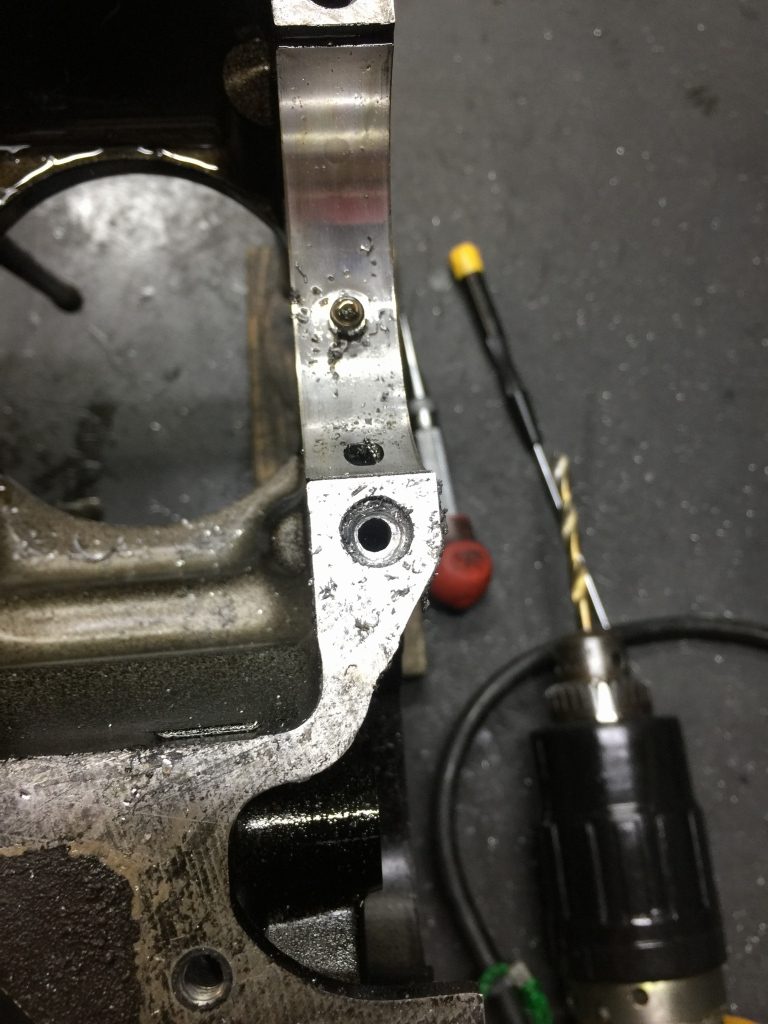

ほぼ中心に穴が開き始めました。



そのままドリルでボルトを貫通させます。



無事、真っすぐ貫通できました。ここまでが一番大事な作業で、いかに正確に中心に穴を開けるられるかで、仕上がりが大きく違ってきます。



細い穴をガイドにして、ドリル径を太くして穴を拡大していきます。



M8ネジの下穴径まで拡大しました。残ったボルトは、ネジ山の谷部分にらせん状に残っているはずです。

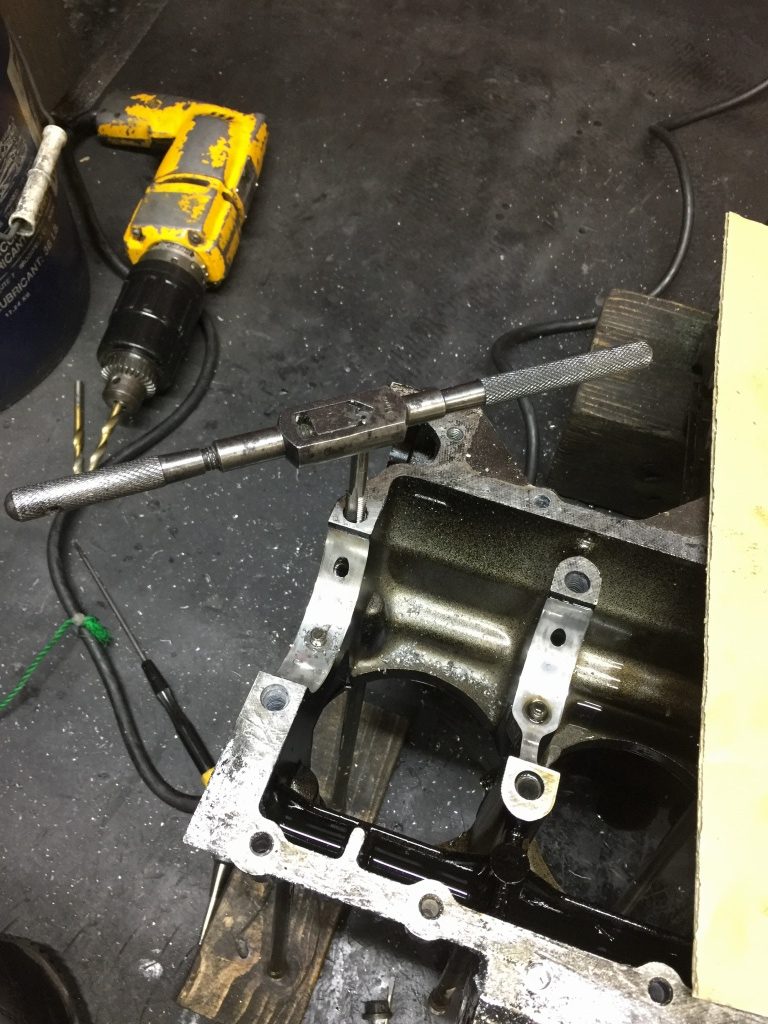

タップで元のネジ山を探りながら、残ったボルトのカスを切り取ります。

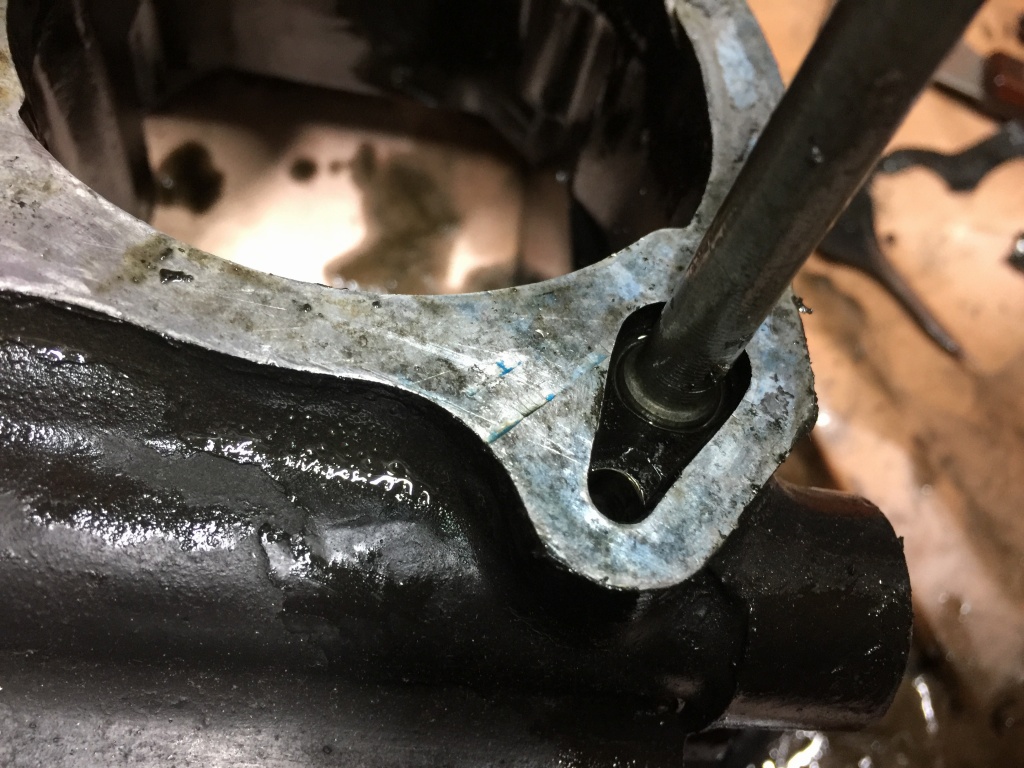

無事、折れ込みボルトが取れました。

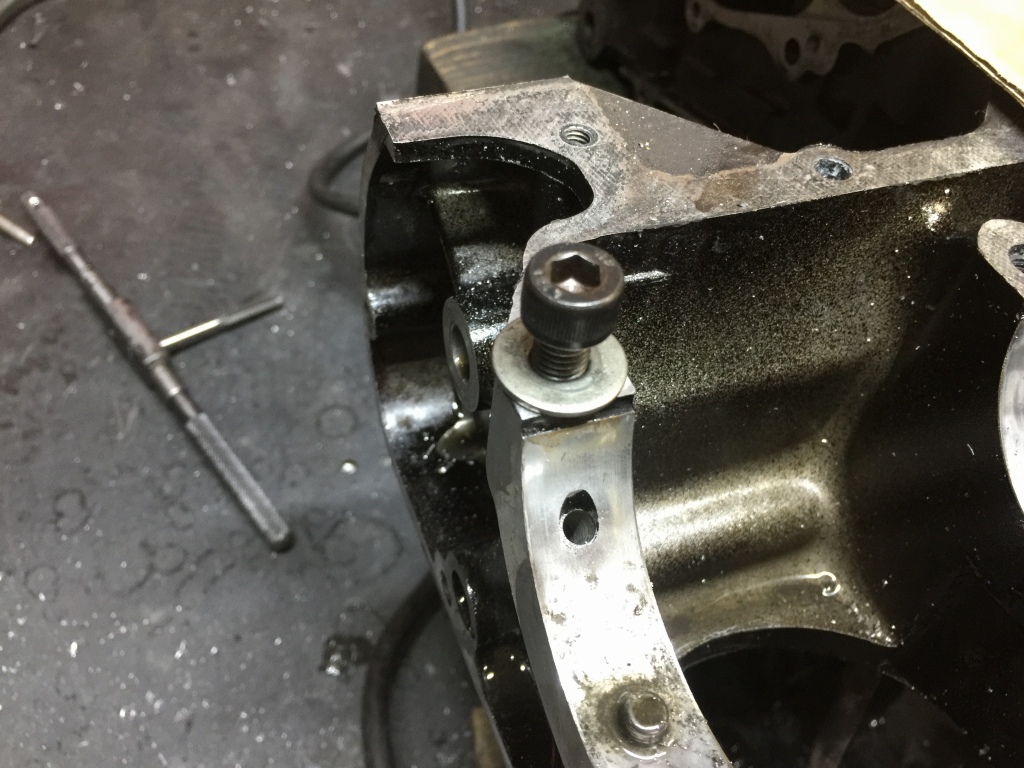

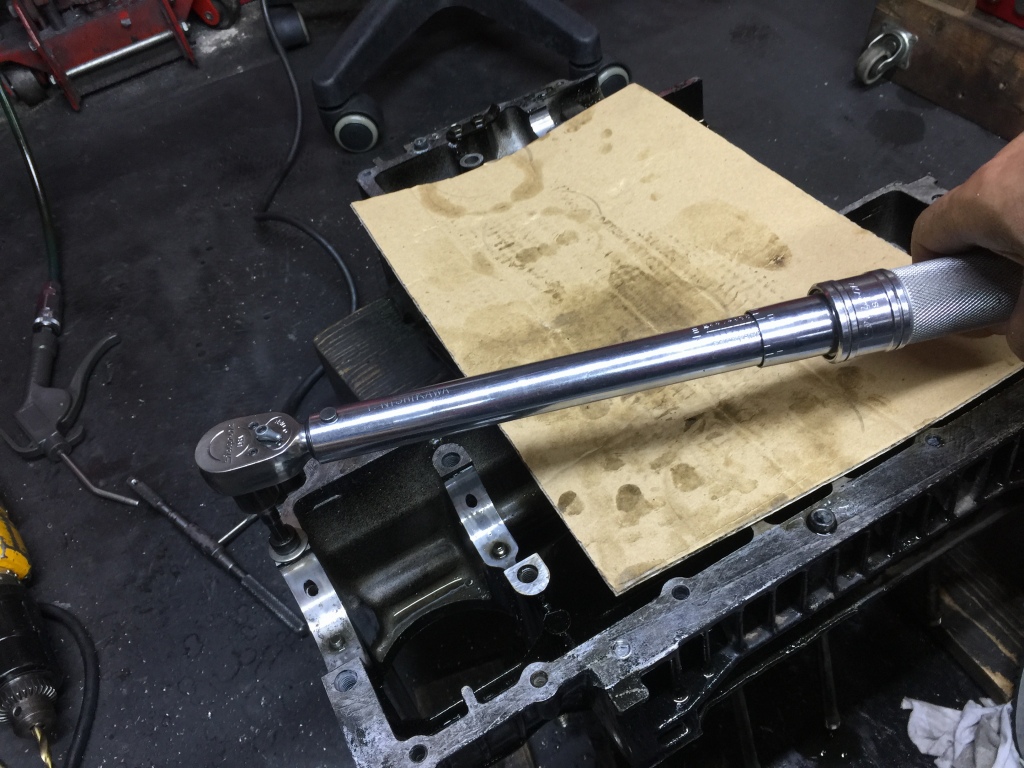

ボルトを取り付け、トルクが掛かるか確認します。



規定トルクがしっかりかかるので大丈夫です。

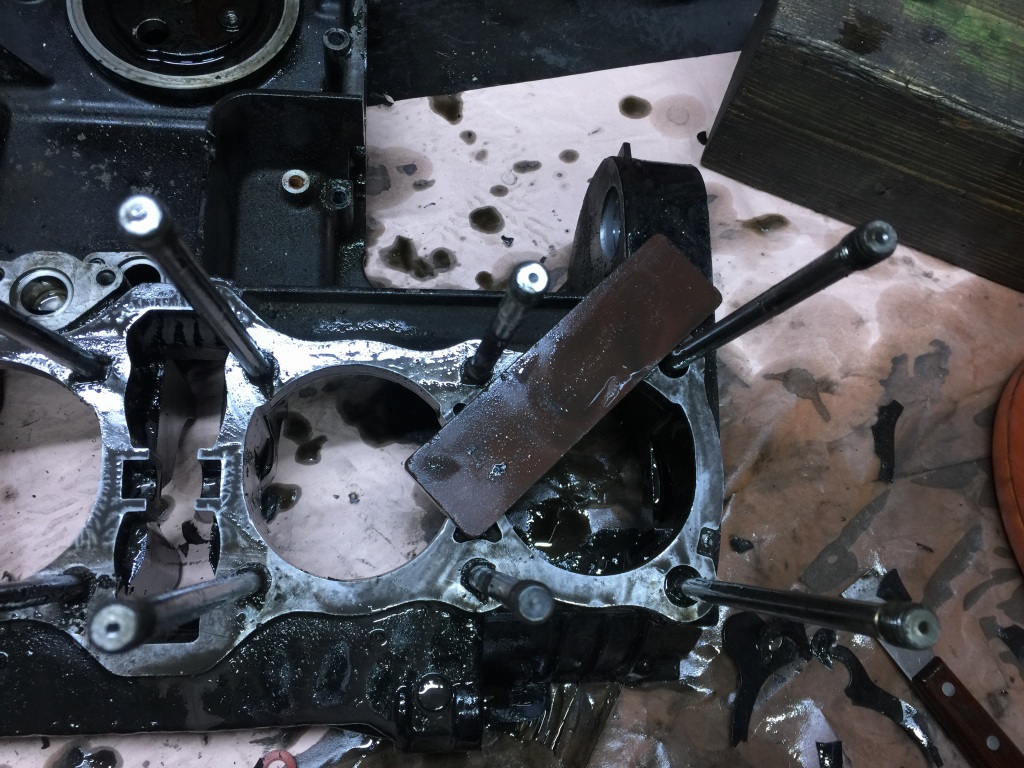

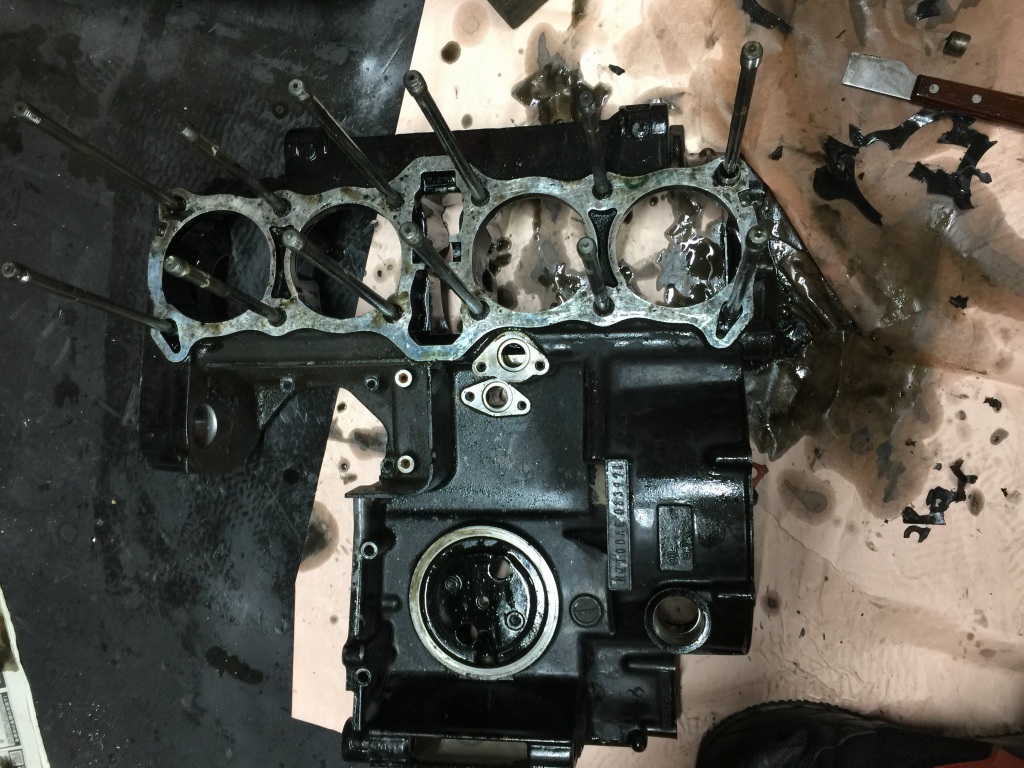

ガスケットを剥がし、組み付けの準備をします。



前回の作業者は、ずいぶん深いキズを付けてしまっていて残念です。



古くて固着したガスケットをいかにきれいに剥がせるかが、レストアの最重要なスキルのひとつです。

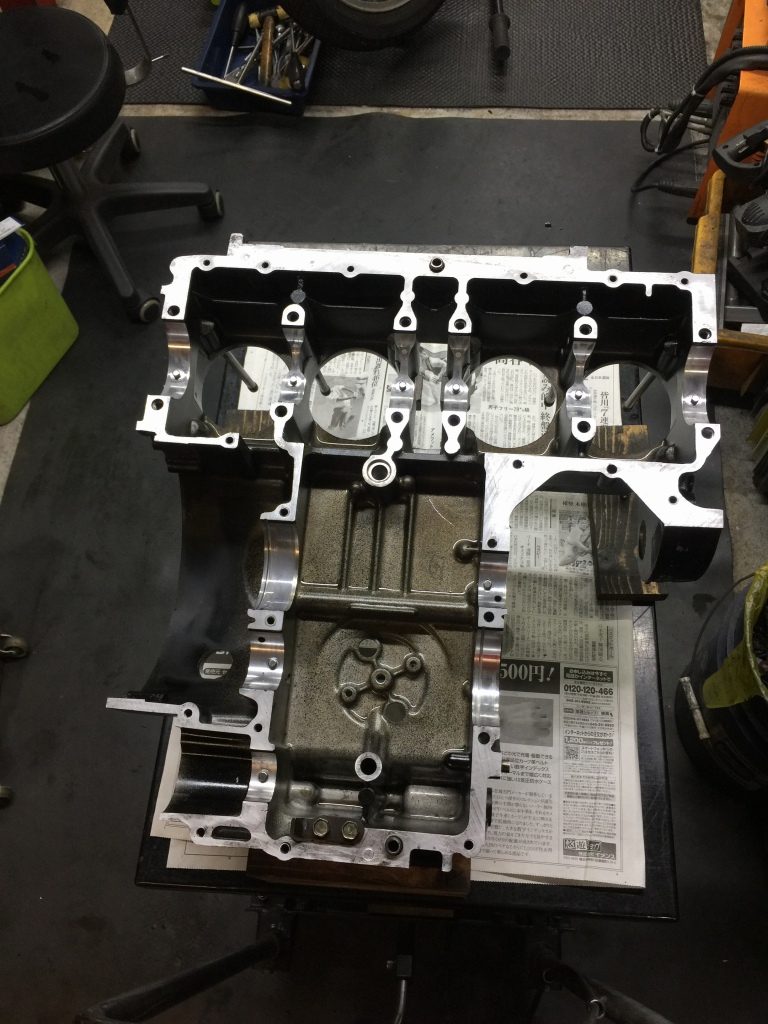

クランクケースの洗浄が終わり、組み立て準備ができました。

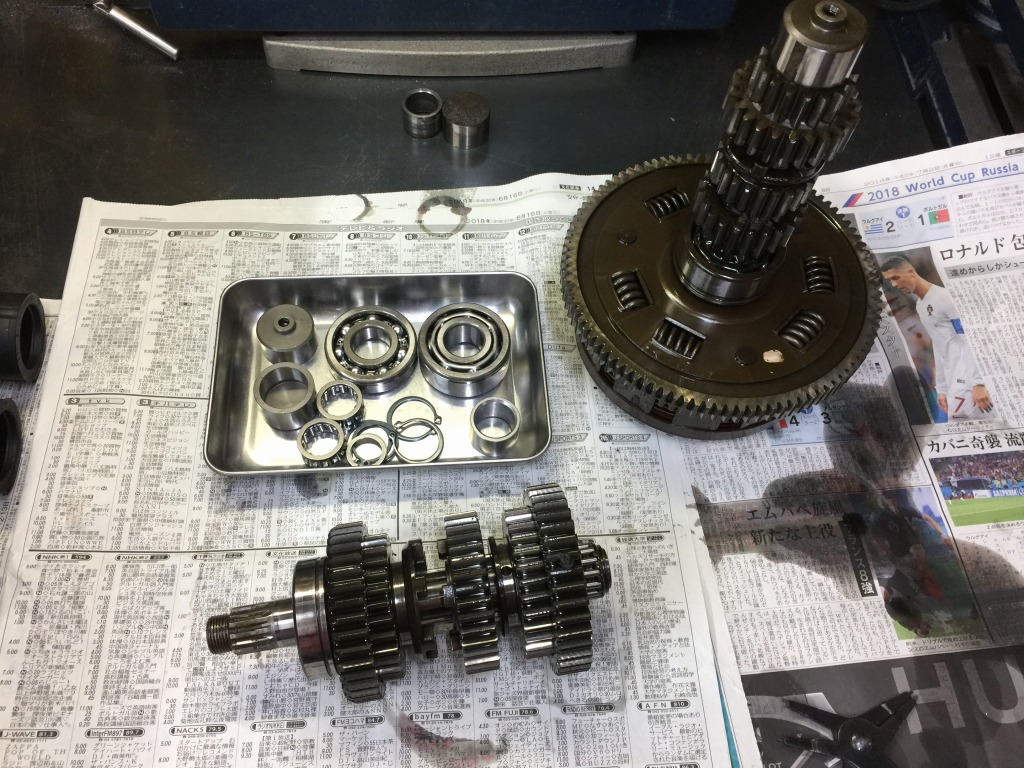

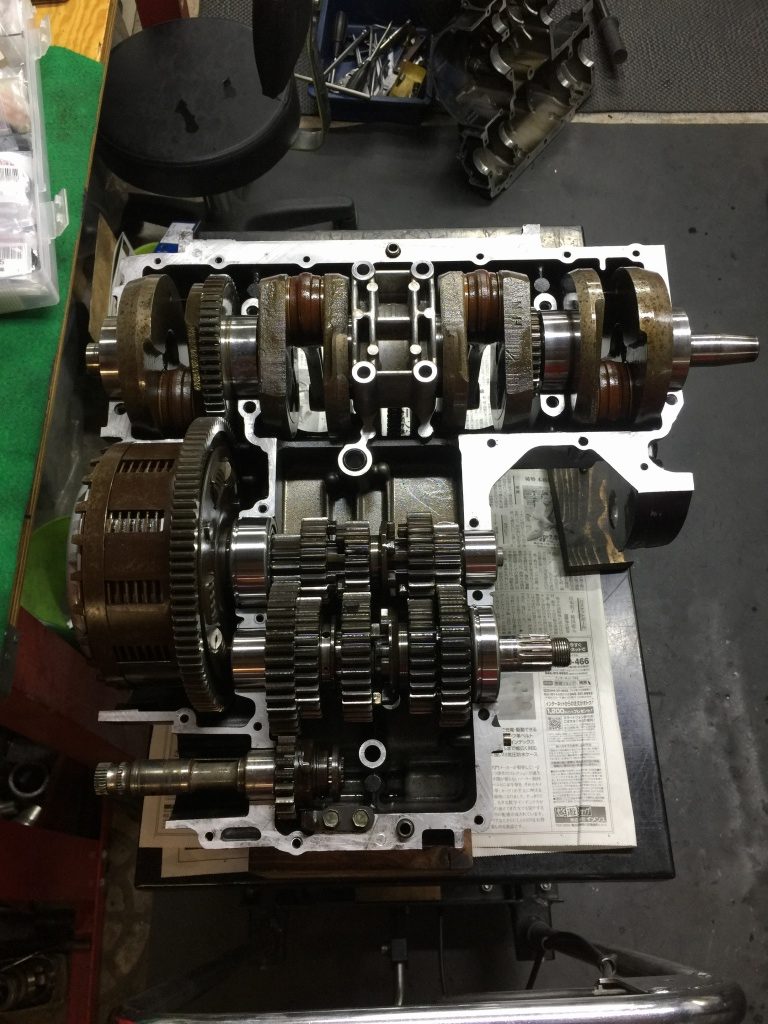

ミッションを分解点検し、ベアリングを新品交換します。

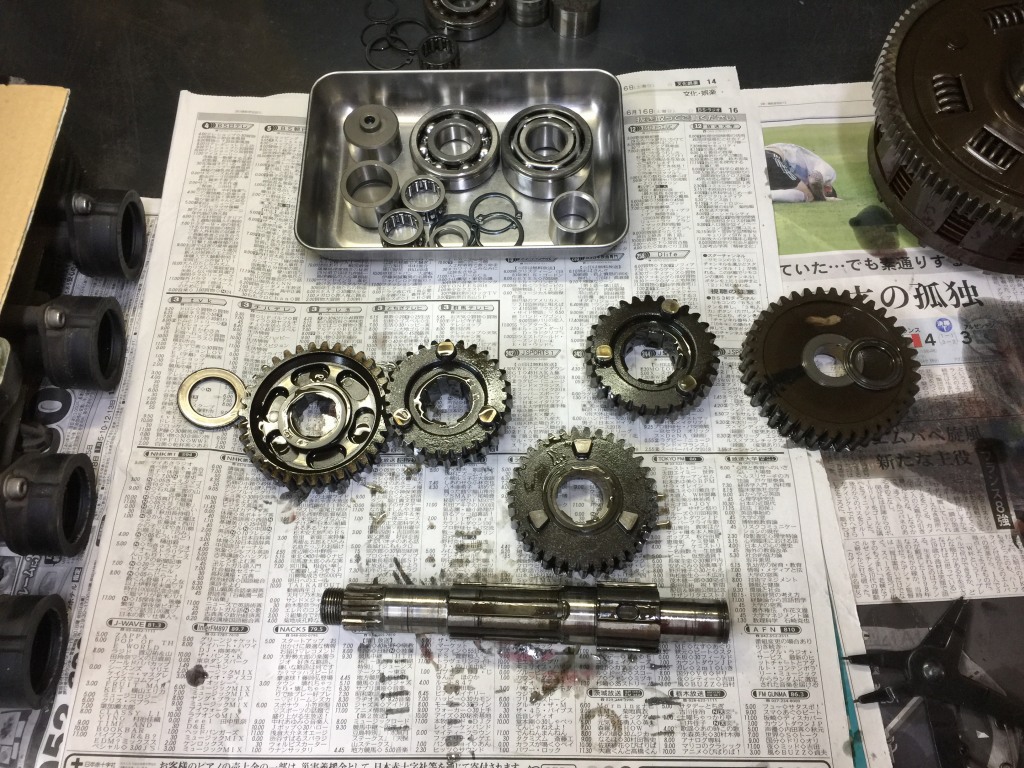

アウトプットシャフトのギヤ類は特に問題ありません。

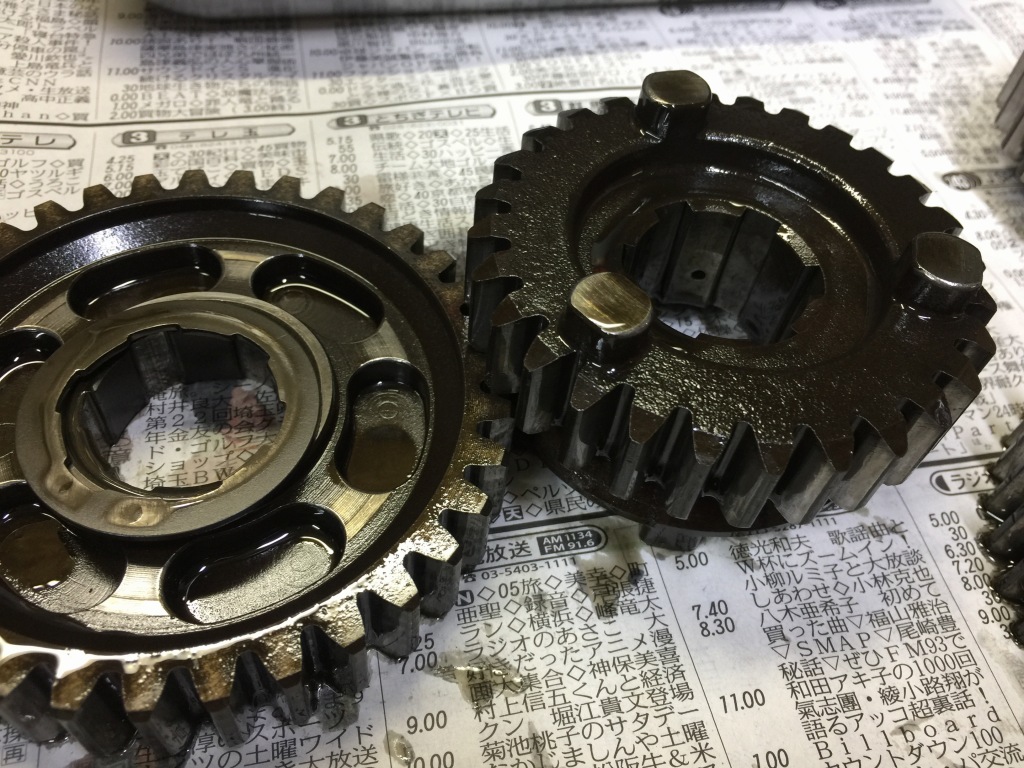

各ドグも比較的キレイです。

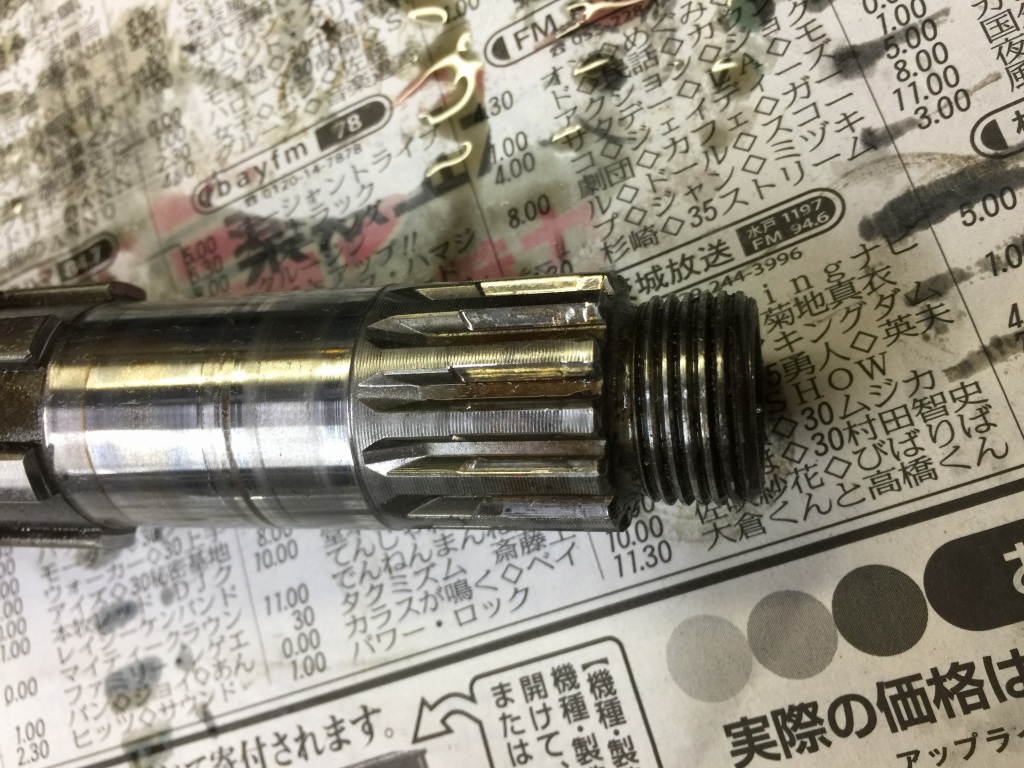

スプロケとか見合うスプラインはだいぶ摩耗しています。過去にトルク不足でスプロケが遊んでいたと思われます。替えはもちろん無く、ストリートユースなのでこのまま温存して使用します。

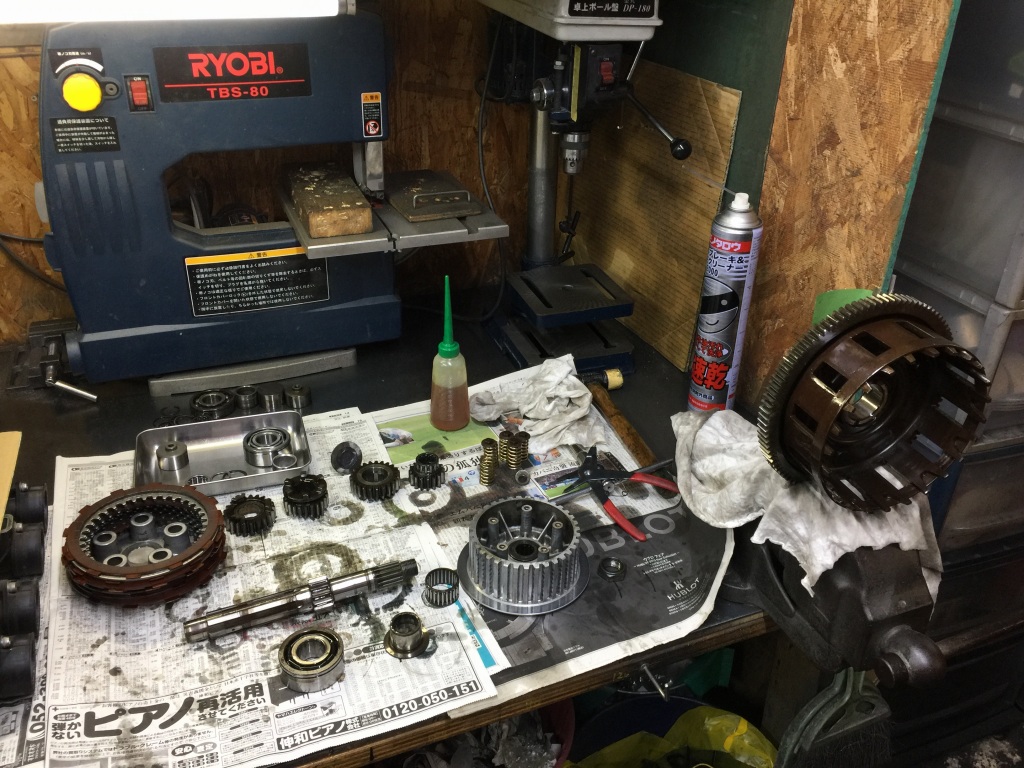

インプットシャフトも分解点検します。

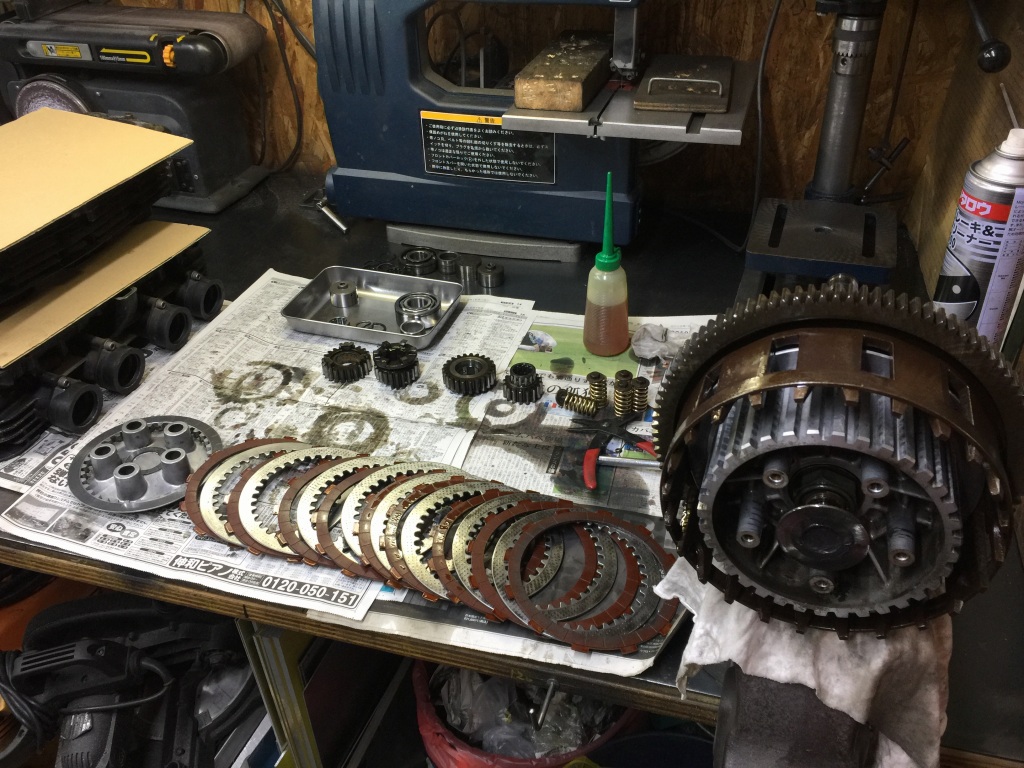

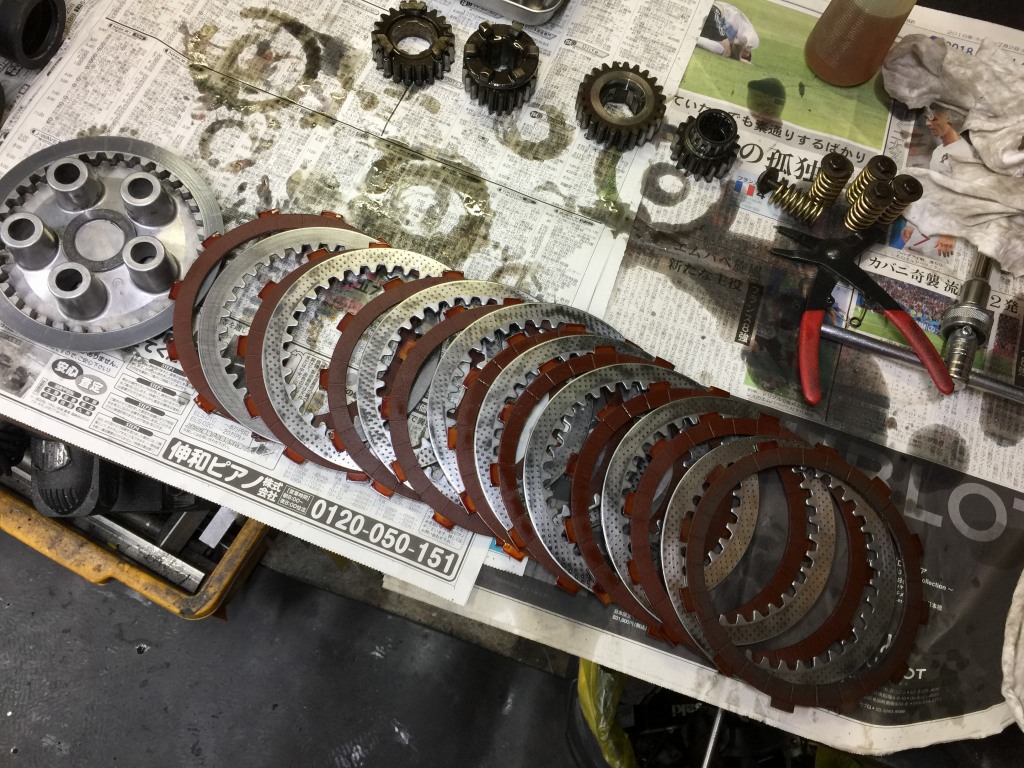

クラッチは枚数の多い強化品が入っていました。ハブの摩耗が少ないので、組んでからはあまり走っていないようです。

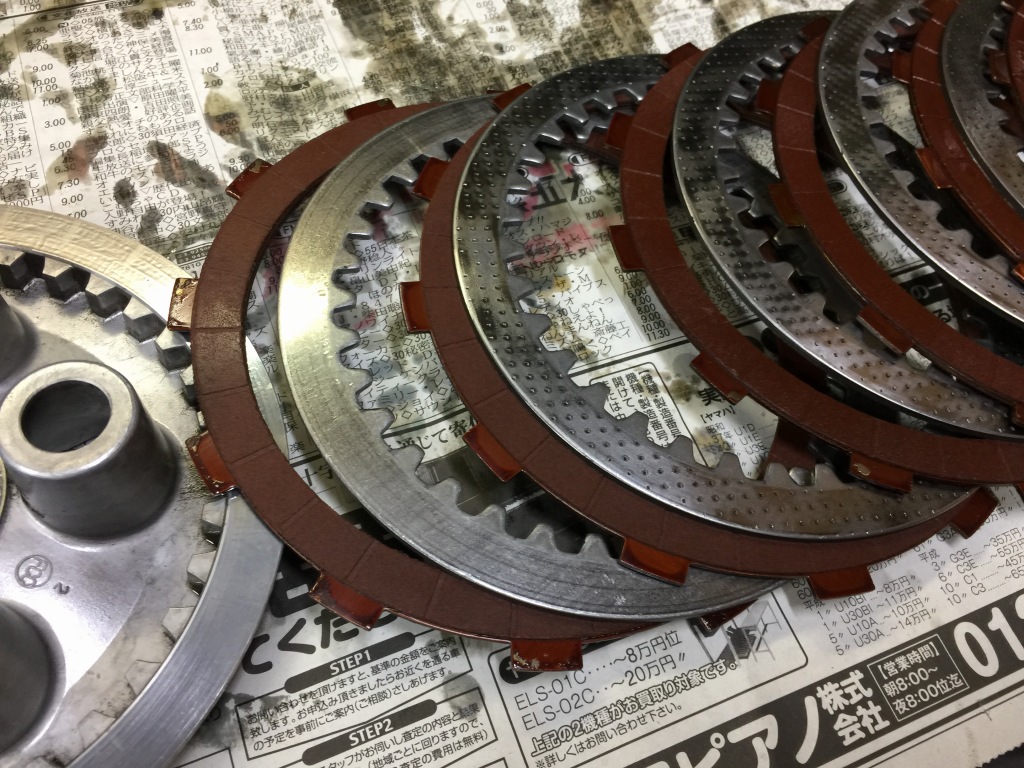

クラッチ板の消耗も特に無いようです。

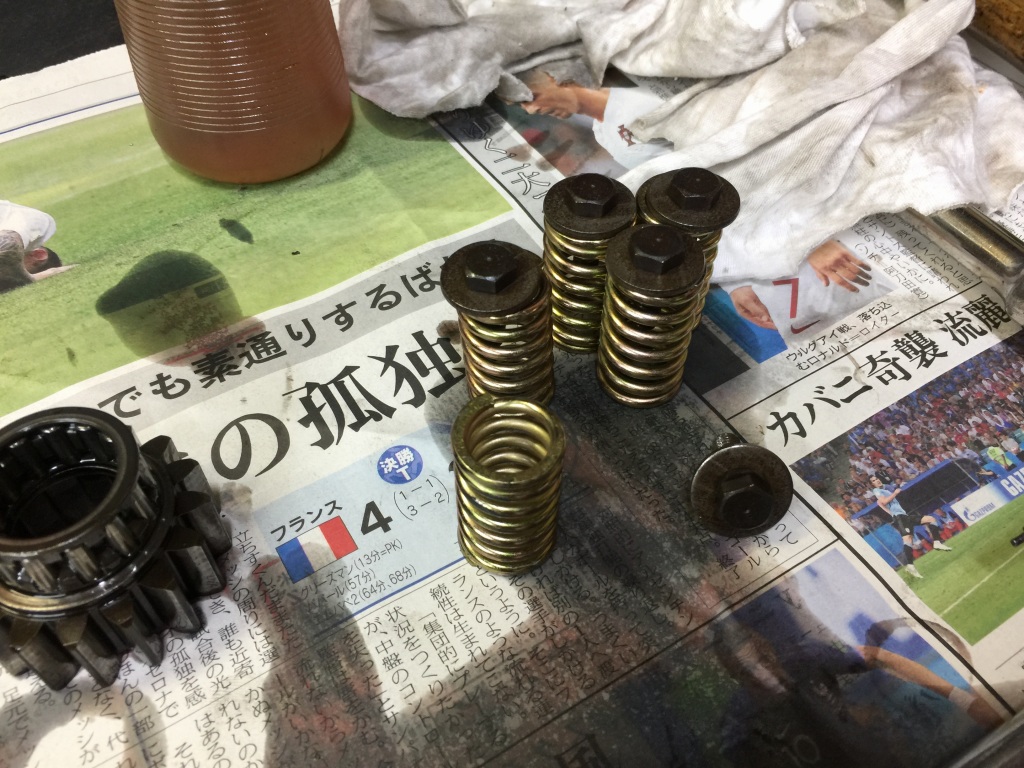

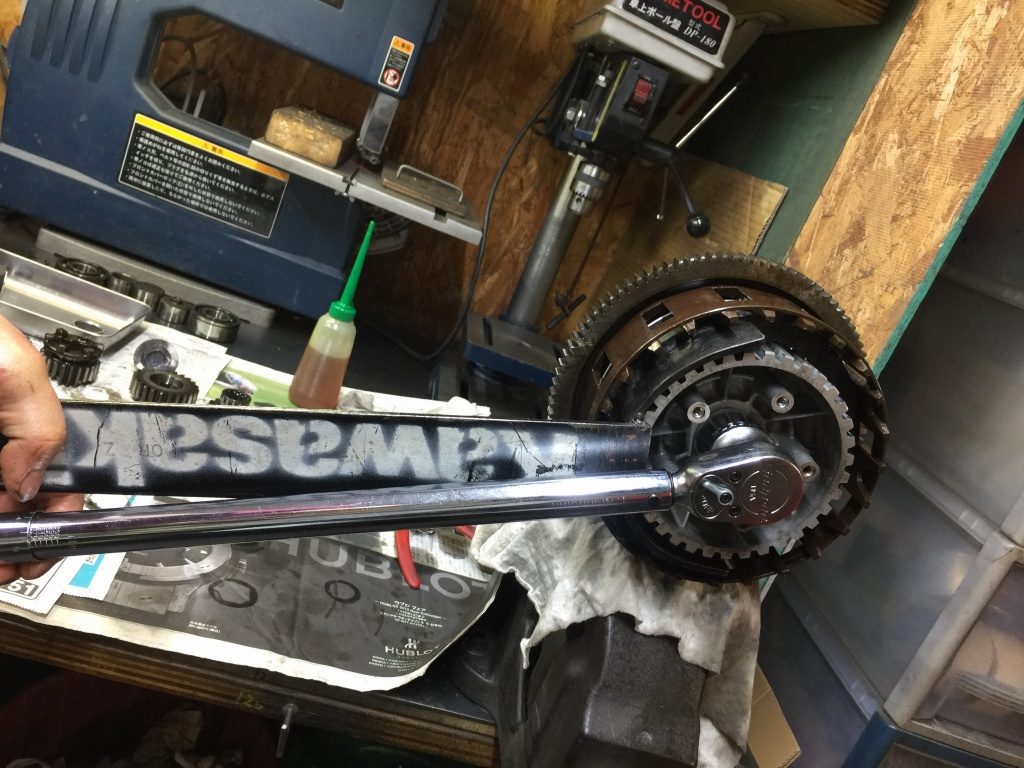

クラッチスプリングも強化品です。

走行して重すぎるようなら、φ72ミリのST1カム位の仕様なら、クラッチは純正でも構わないでしょう。

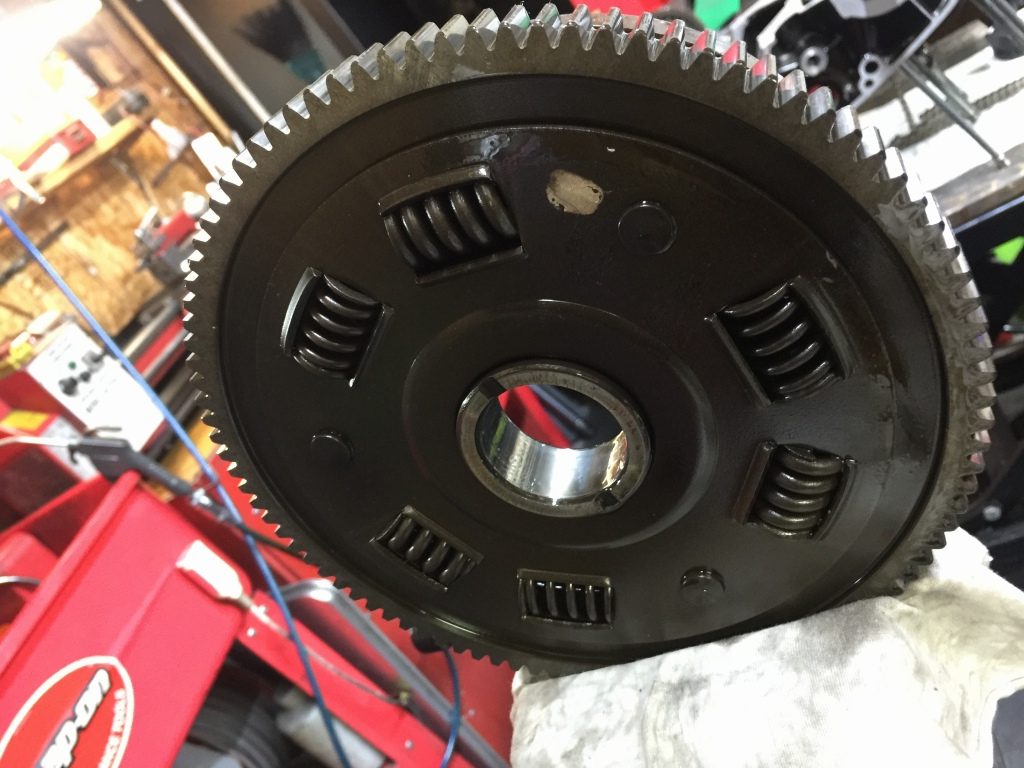

クラッチハウジングのダンパースプリングも、大きなヘタリは無いようです。



ベアリングを交換して復元します。



カムチェーンも交換し、4軸をケースにセットします。

新品のケースボルトを手配したので、組み立てはボルトの入荷を待って行います。
