キャリパー3個をCP3696に変更予定なので取り付け検討します。
パッドはデイトナゴールデンを使用します。

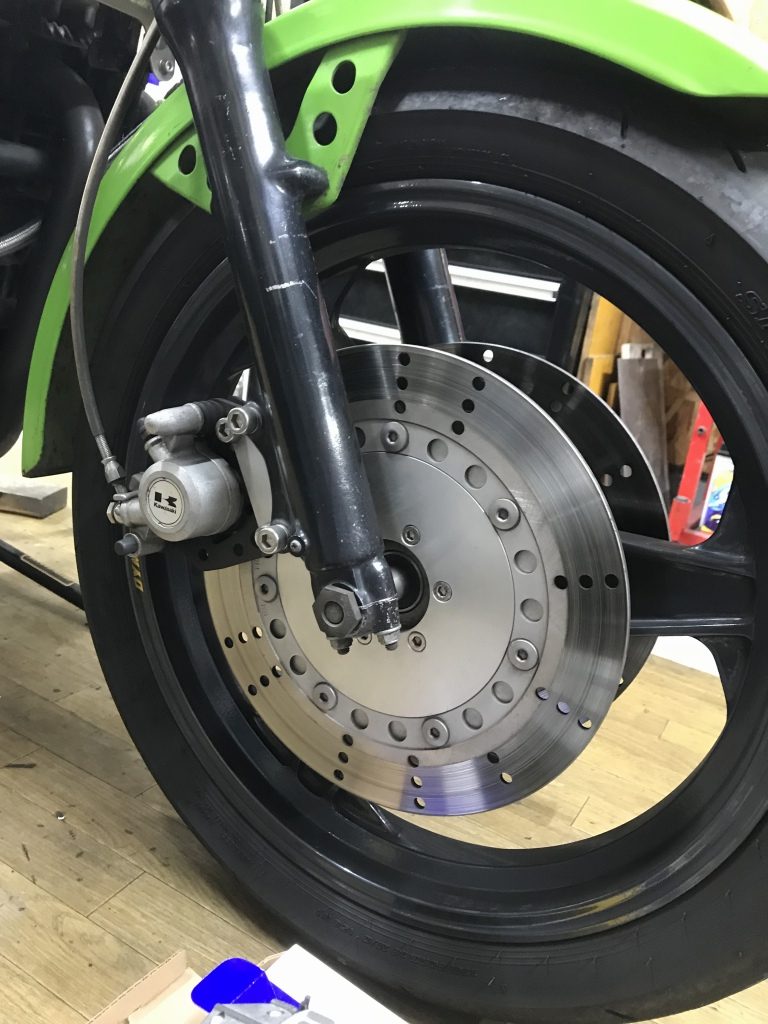

現在のフロントブレーキは、ポリス純正のφ300ミリローターに、GPZ系の純正キャリパーの組み合わせですね。

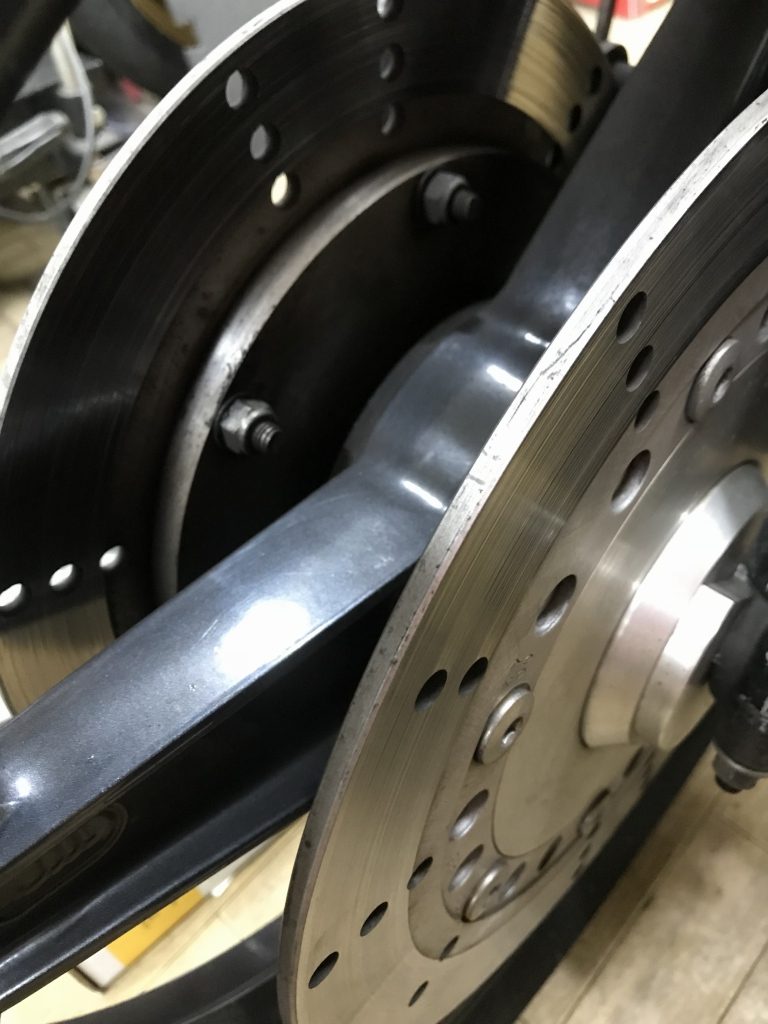

ローターの左右スパンはノーマル相当で狭いので、キャリパーとスポークの干渉が心配です。

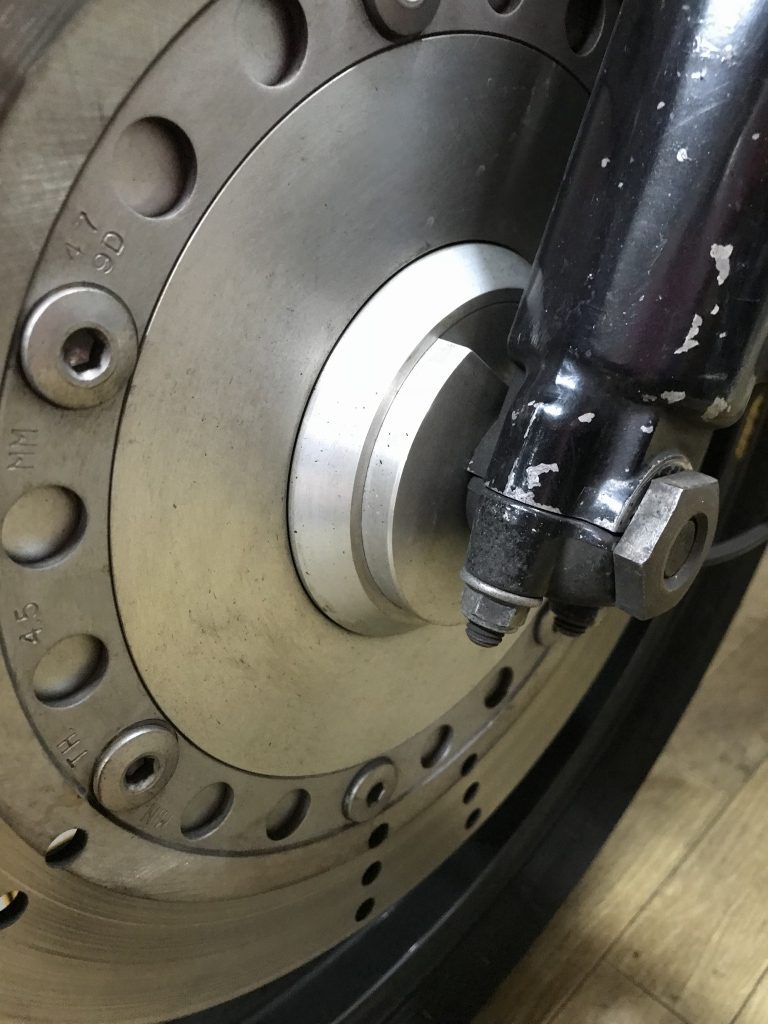

左側はこんな感じです。スピードメーターセンサーが付いています。
ノーマルセンサーを切削加工し、周りにリングを取り付けてある感じです。
インナーローターは、厚さ10ミリ以上もある重量級です。
リヤを先に分解して検討します。

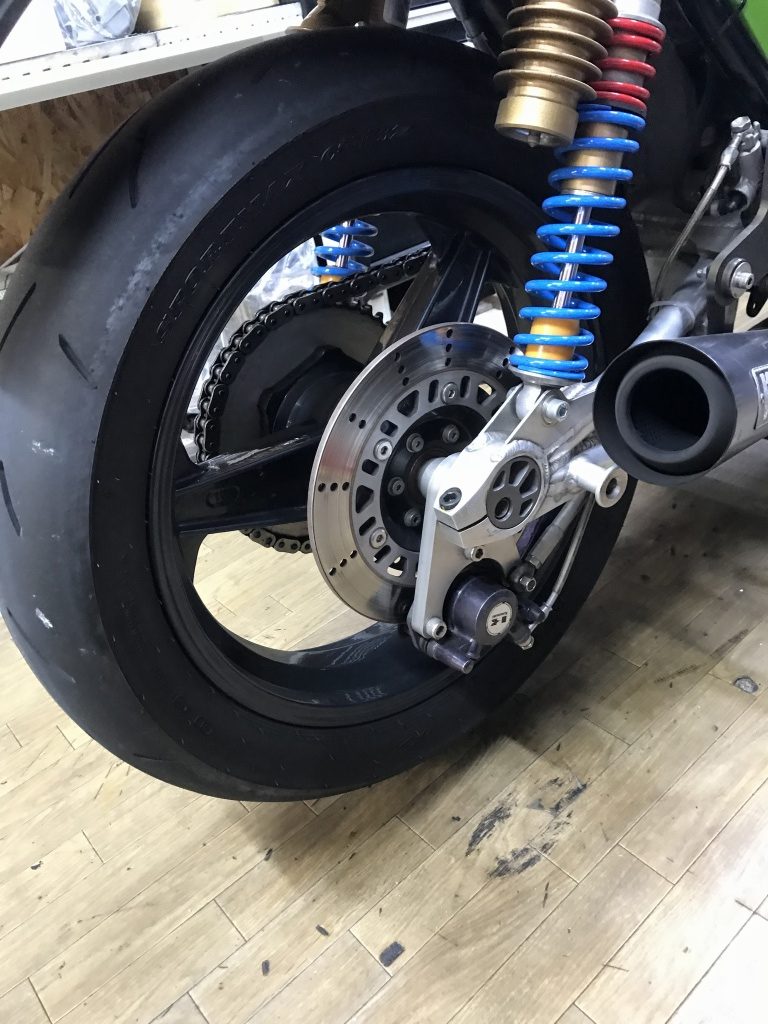

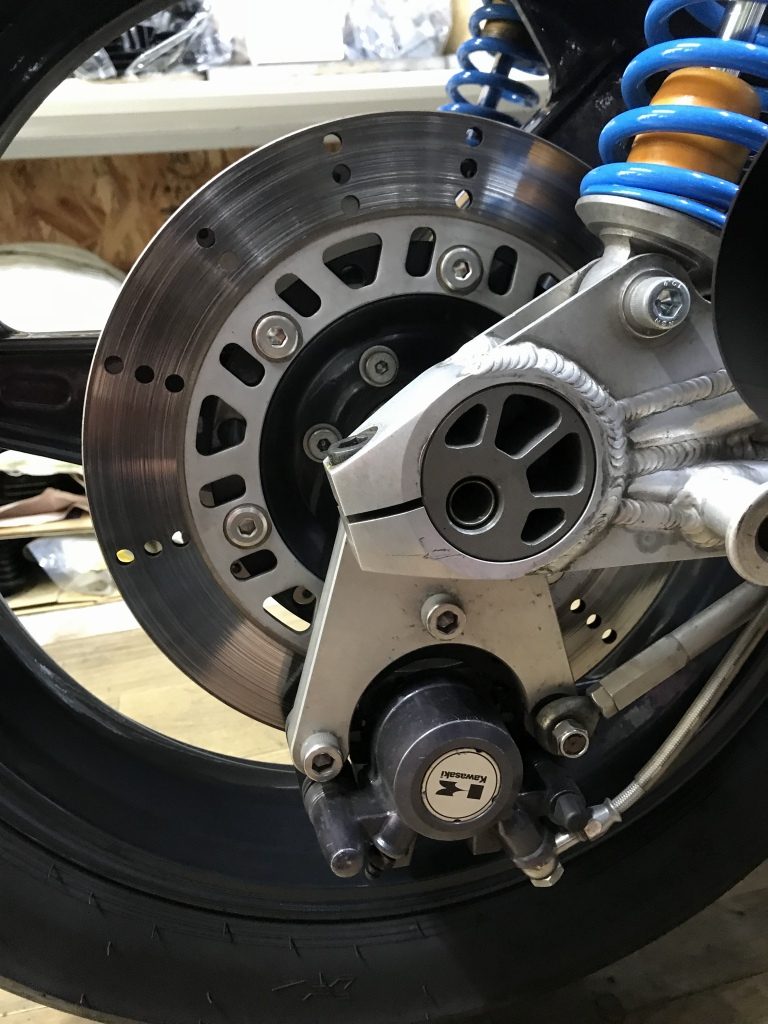

こちらもφ260ミリのGPX系純正ローターに純正キャリパーの組み合わせですね。

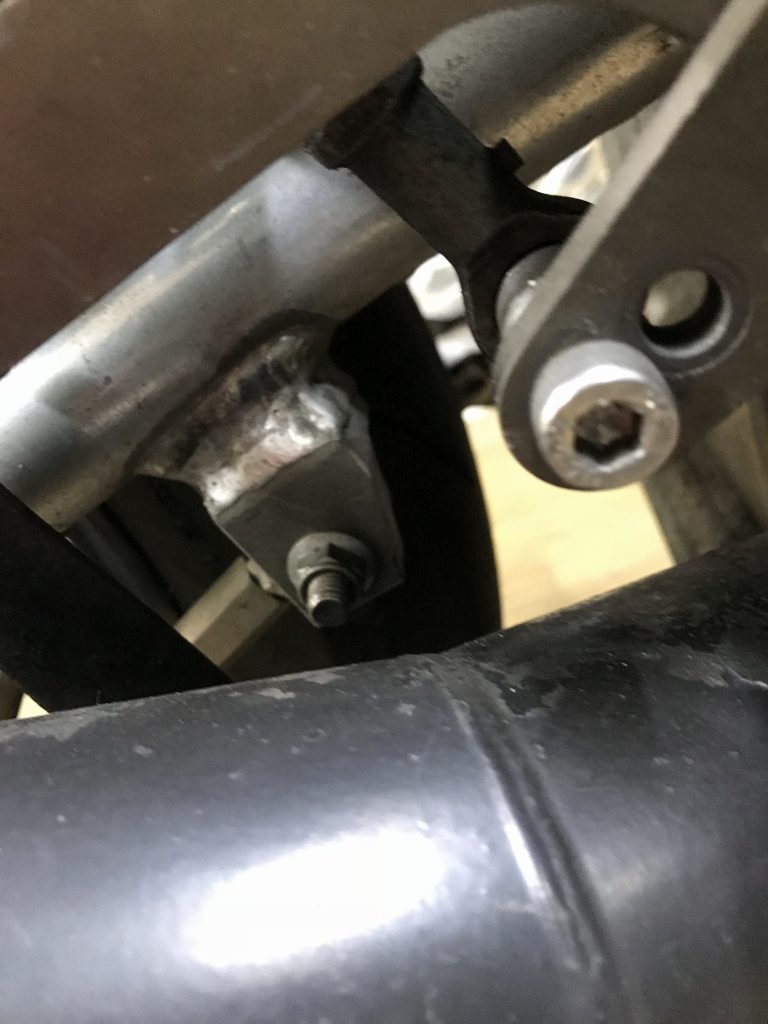

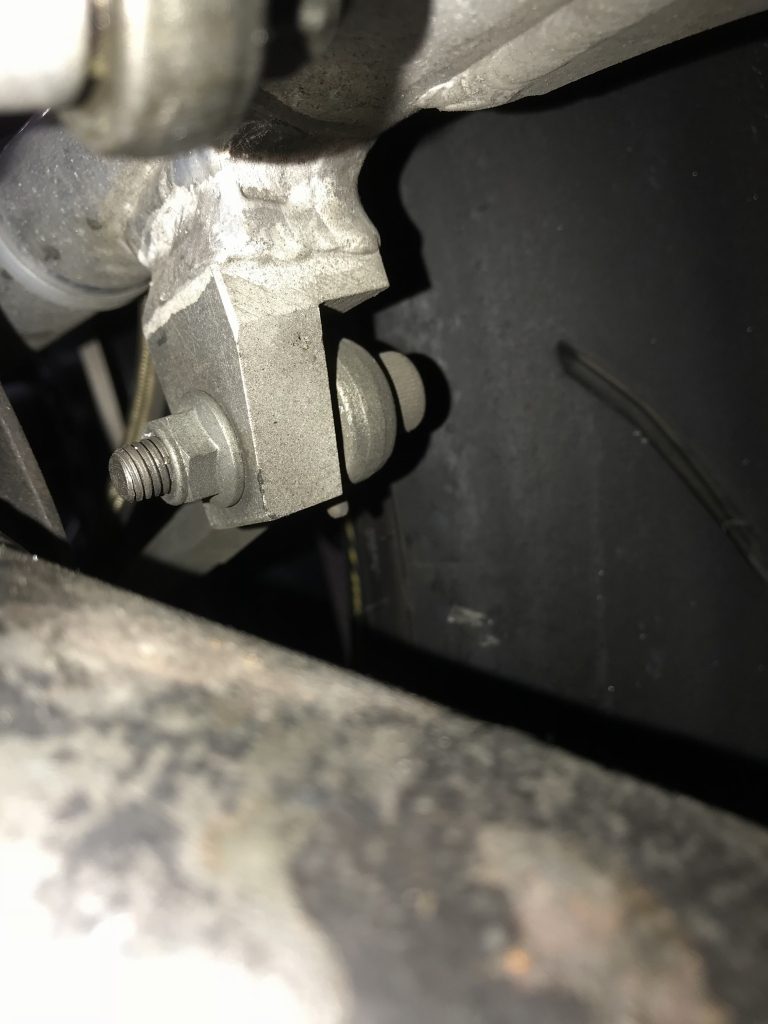

トルクロッドのスイングアーム側ブラケットは、かなり高さがあり、溶接で盛られています。
通常、重量車ではピロボールは10ミリを使いますが、こちらは8ミリです。

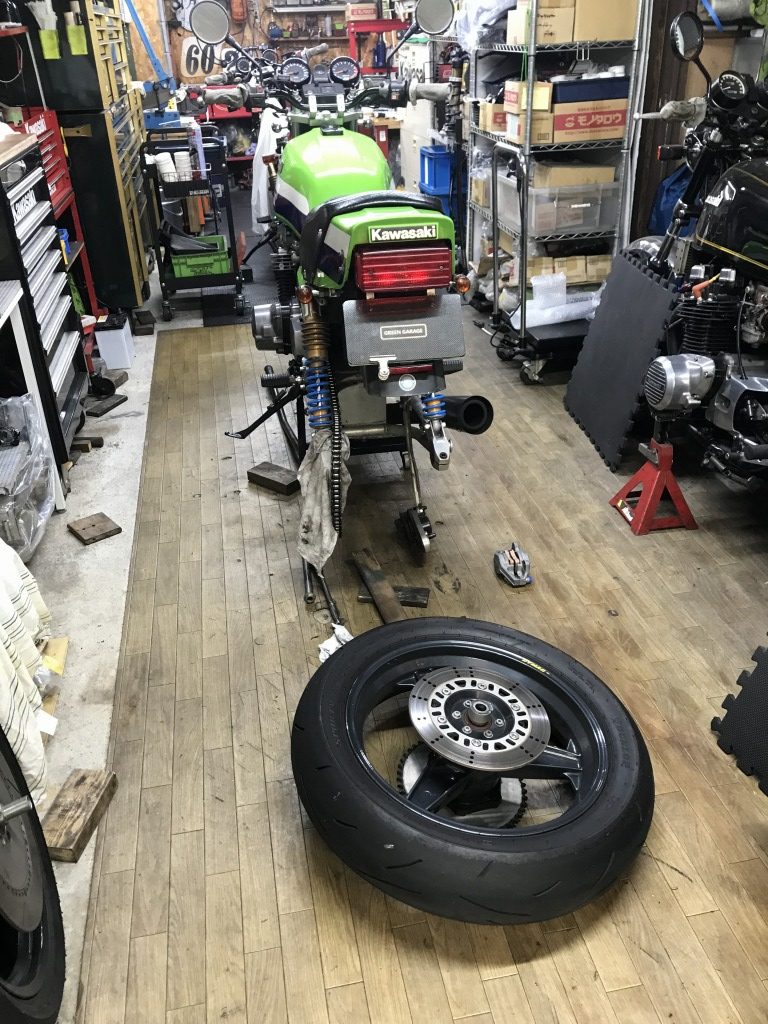

リヤホイールを外します。

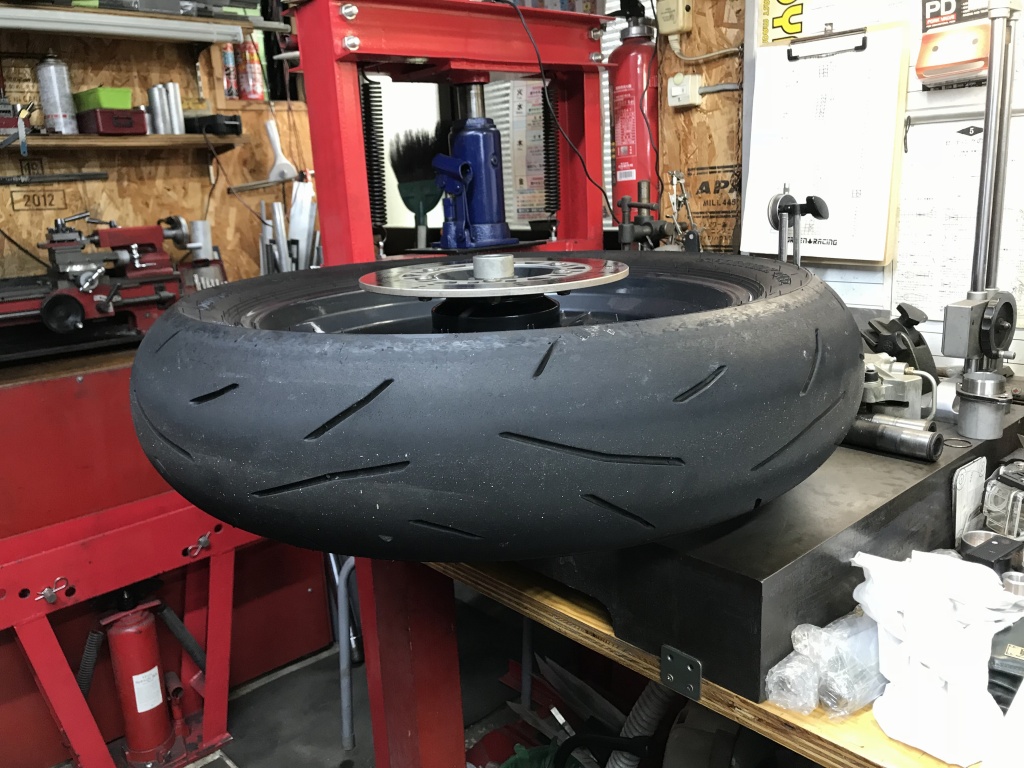

ホイール周りのアライメントを計測しておきます。

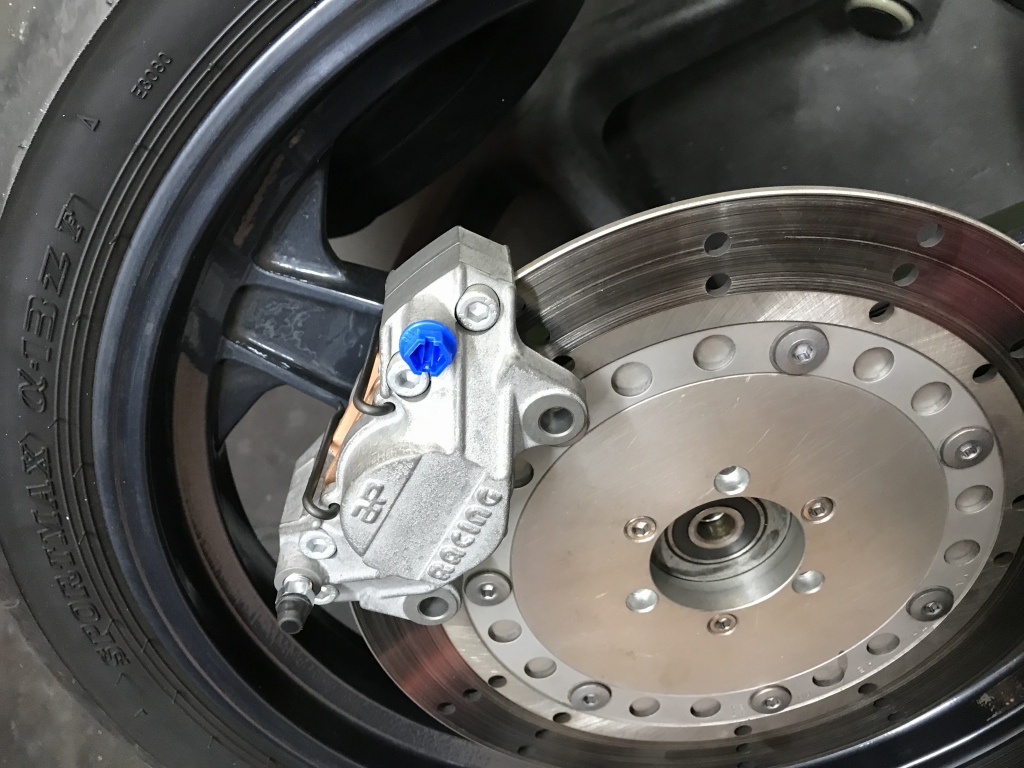

リヤはキャリパーとホイールスポークとの干渉も無く、このまま付きそうです。
スピードメーターセンサーはアウトプットシャフト駆動に変更するので、スプロケカバー内を点検しておきます。

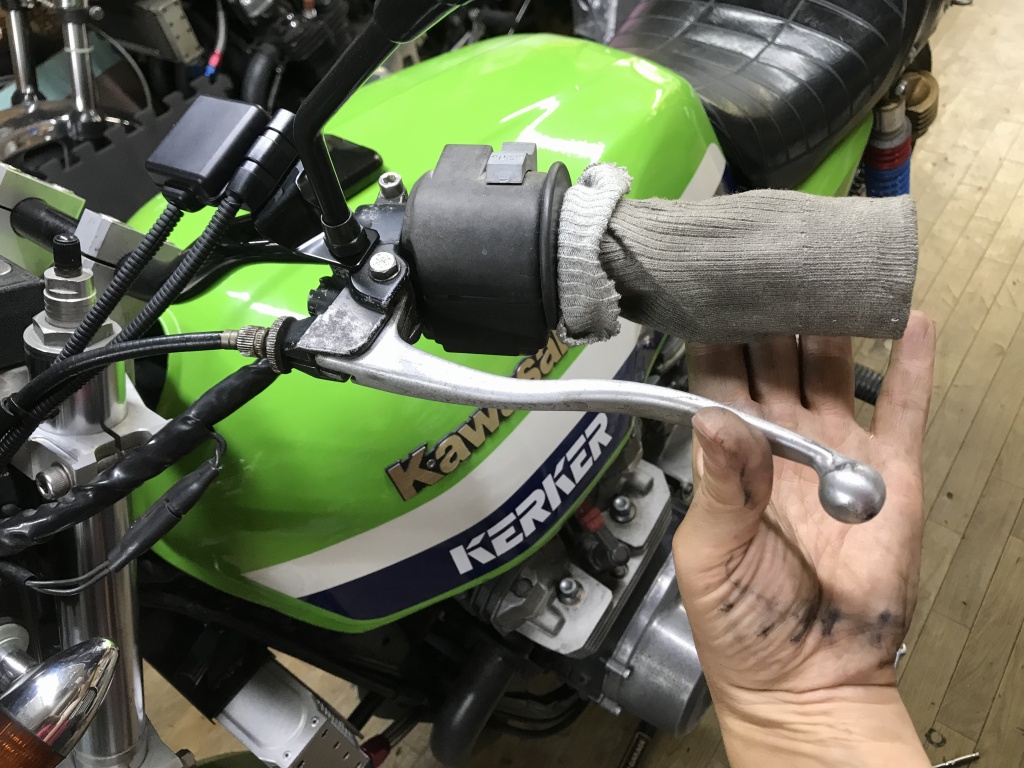

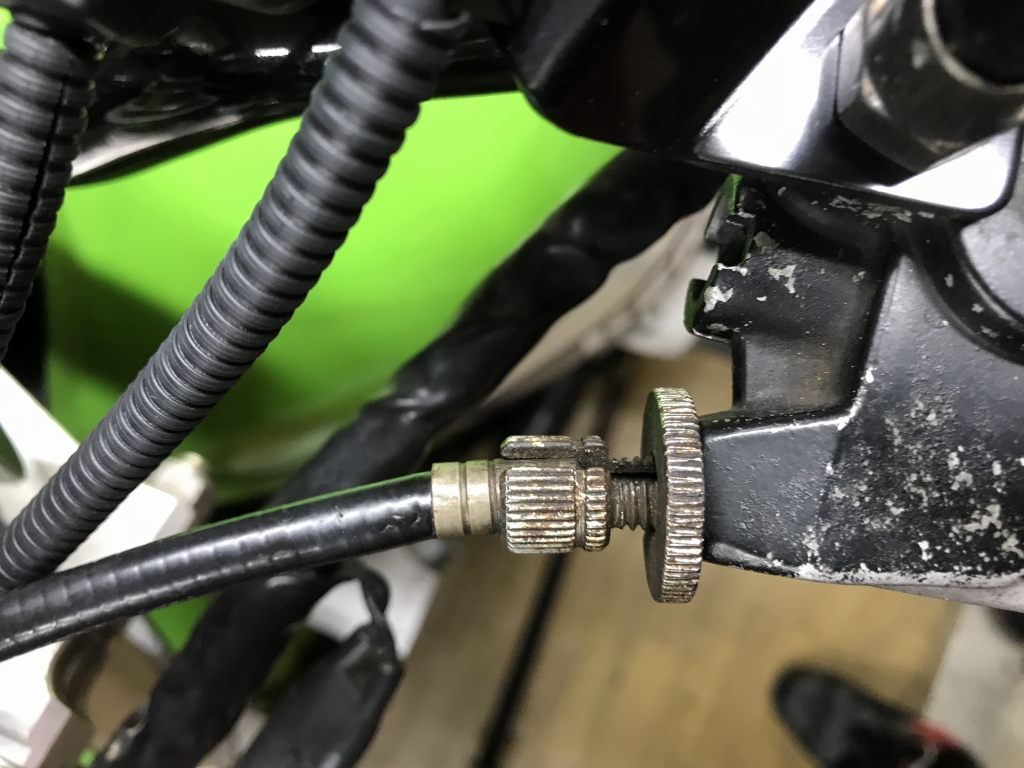

クラッチレバーは遊びがありません。
アジャスターの切り欠きは上を向いています。
雨水が入るので、切り欠きは下向きでセットしましょう。

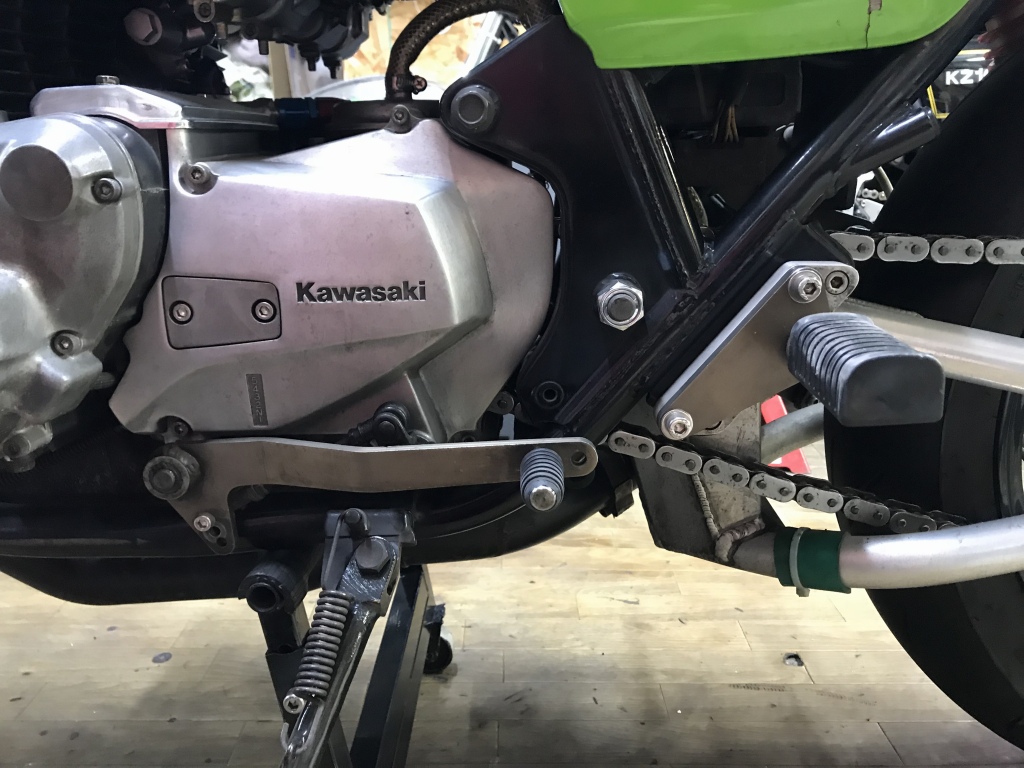

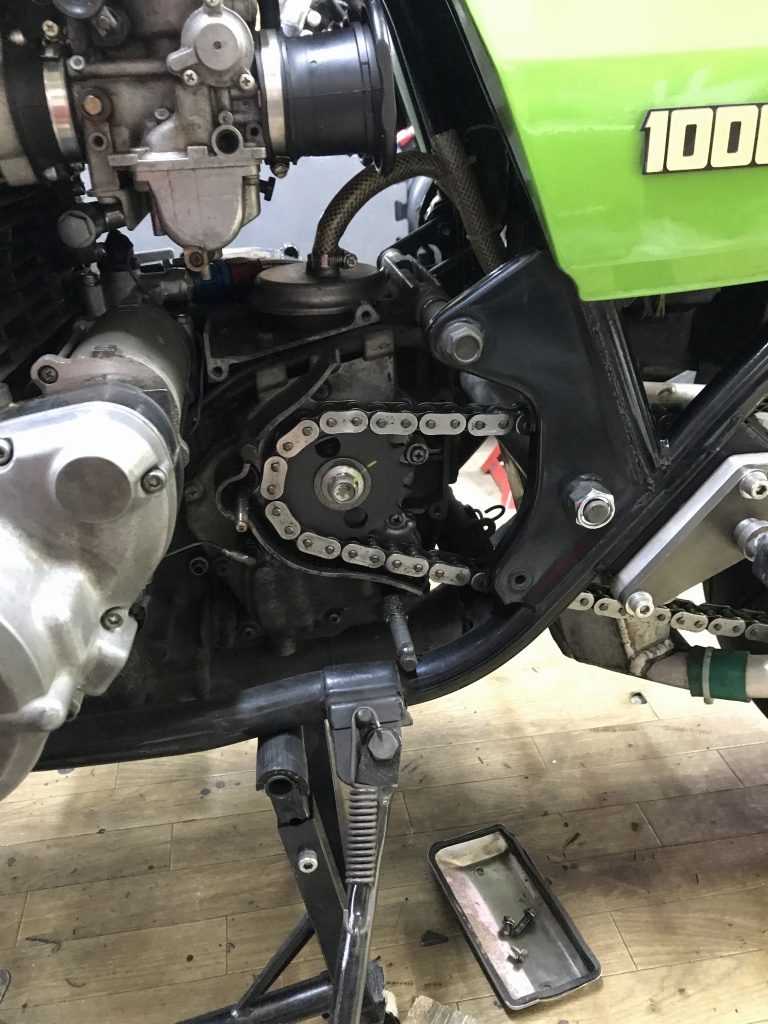

スプロケカバーを外します。アウトプットシャフトは前期型ですね。以前スプロケを取り付けたままで、その時のマーキングが残っています。
スプロケカバーを取り付け、レリーズの遊びを調整します。

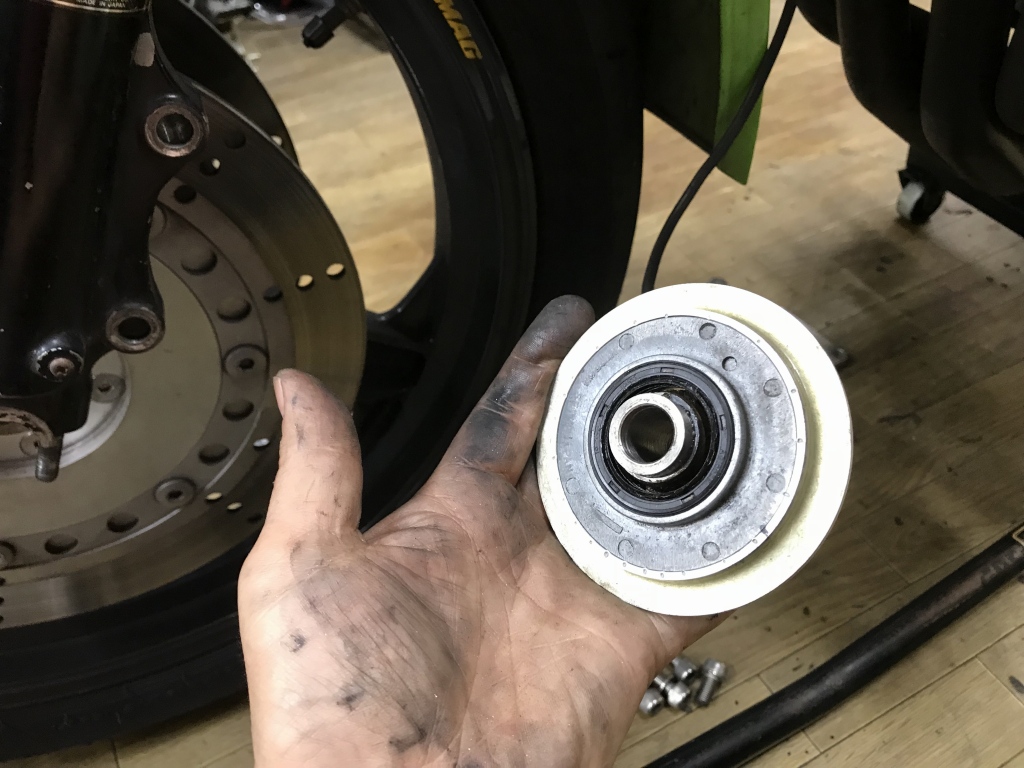

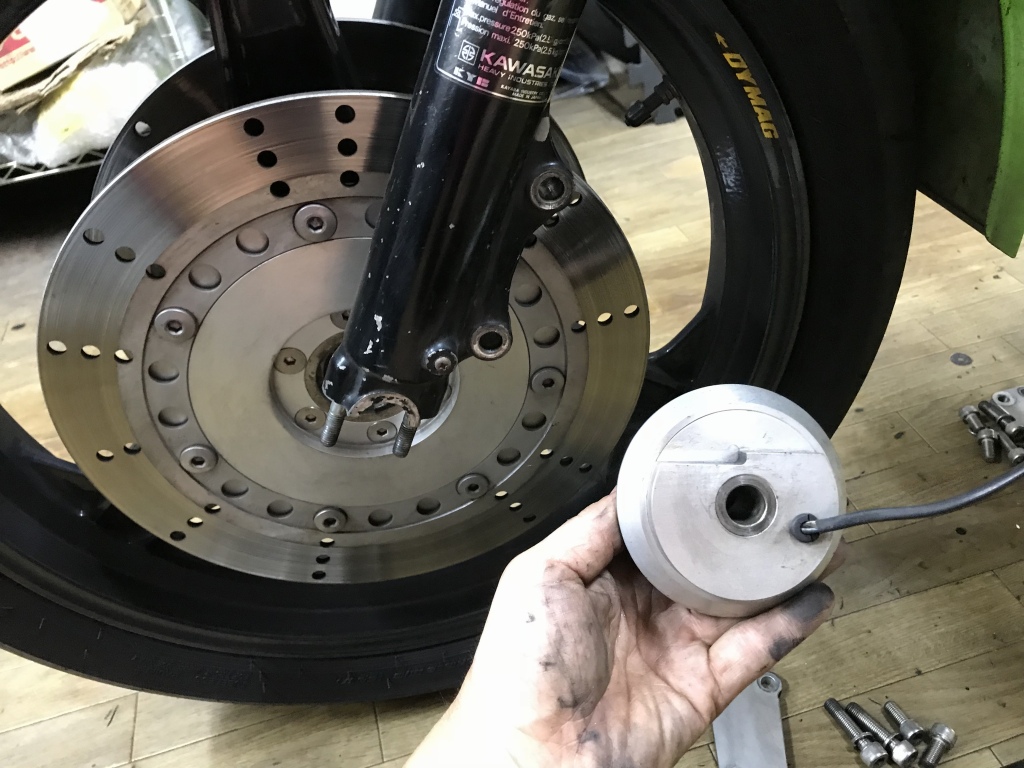

続いてフロントへ。スピードセンサーを外します。
裏側を見ると、ノーマル加工なのがわかります。

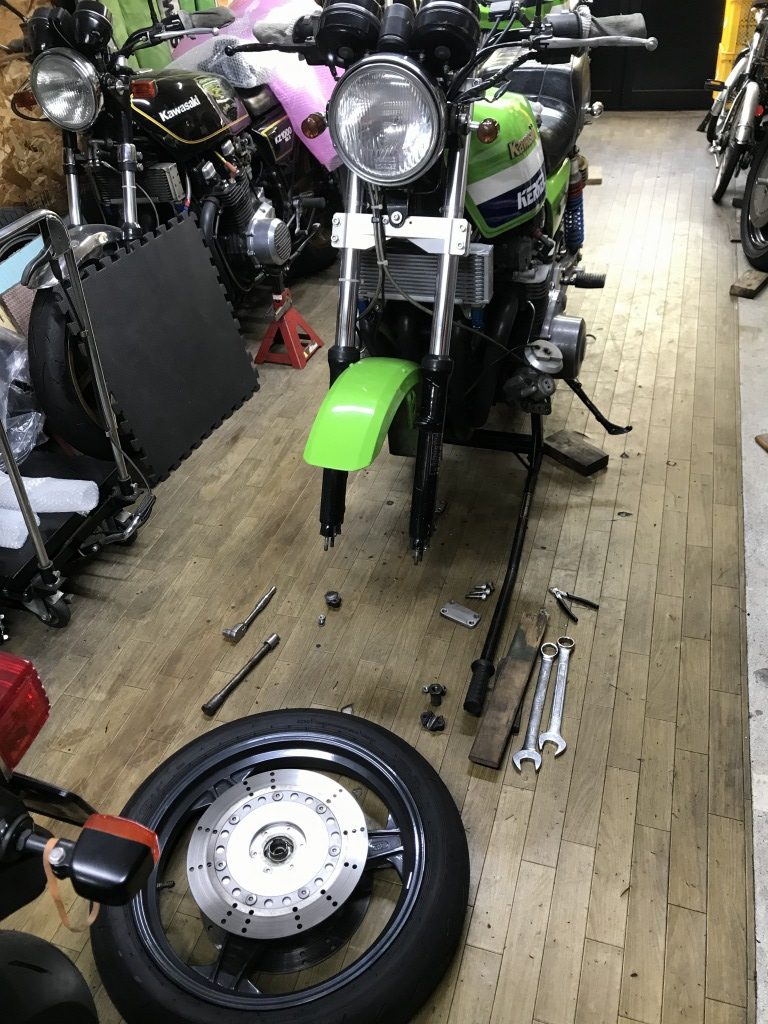

フロントホイールを外します。

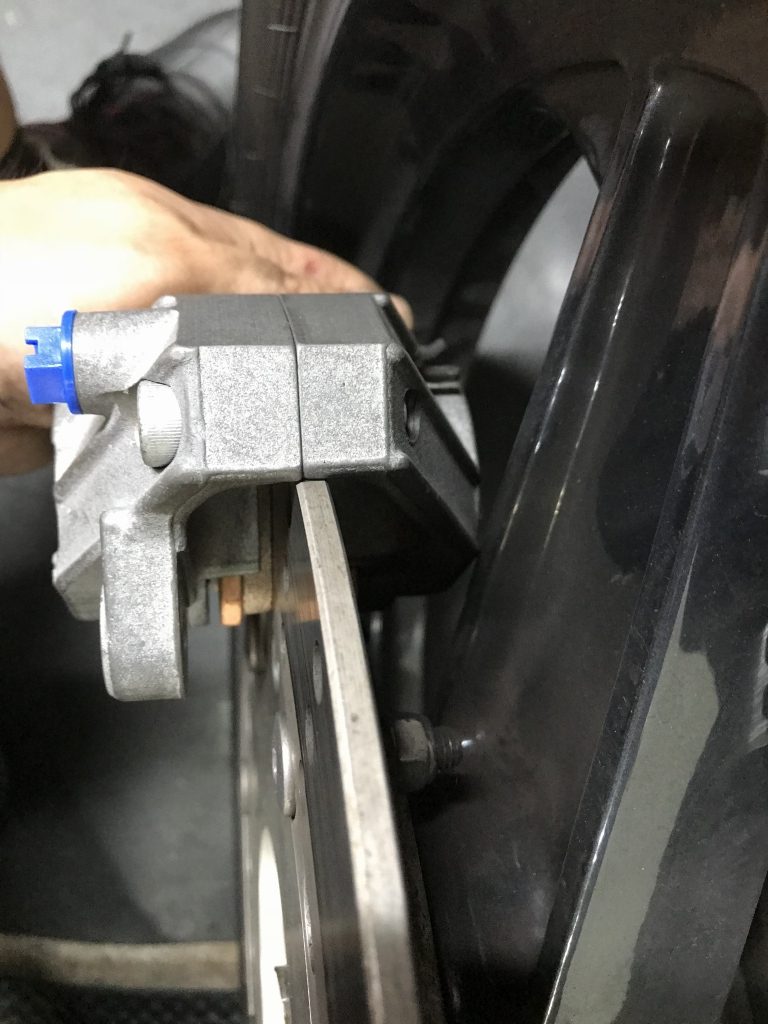

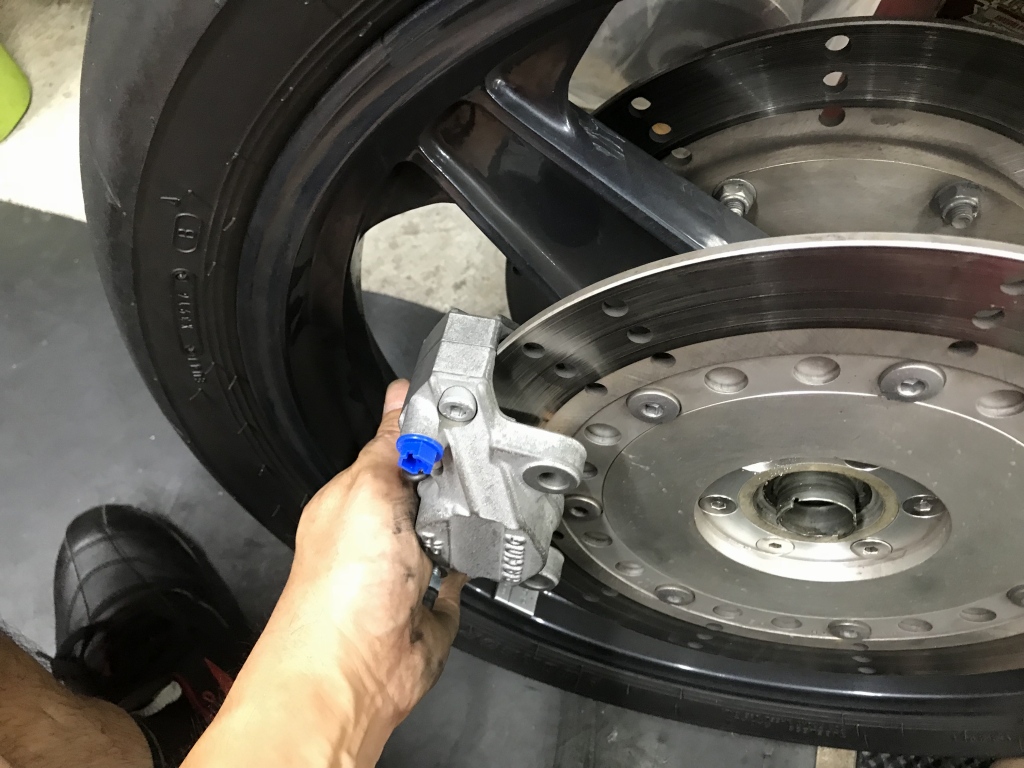

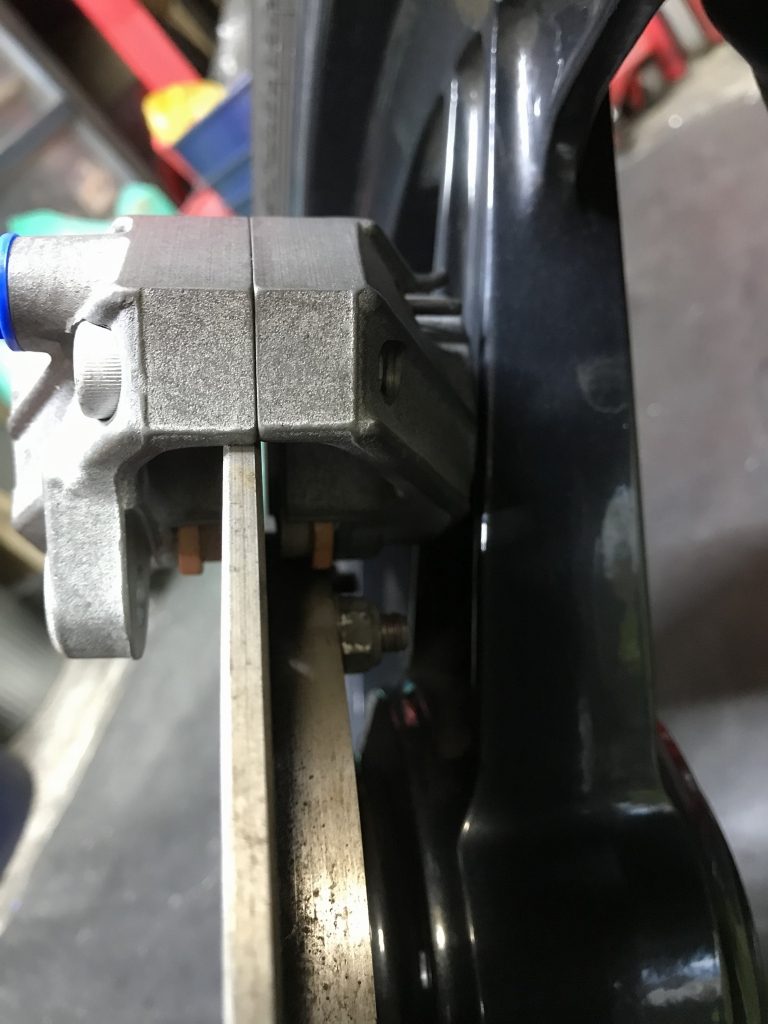

キャリパーを当て干渉度合いをチェックします。
5ミリ以上は食い込む感じです。ローターはオフセットを6ミリ程度は増やす必要がありそうです。スペーサーの追加では収まりが悪いので、インナーローターは新規製作となりました。

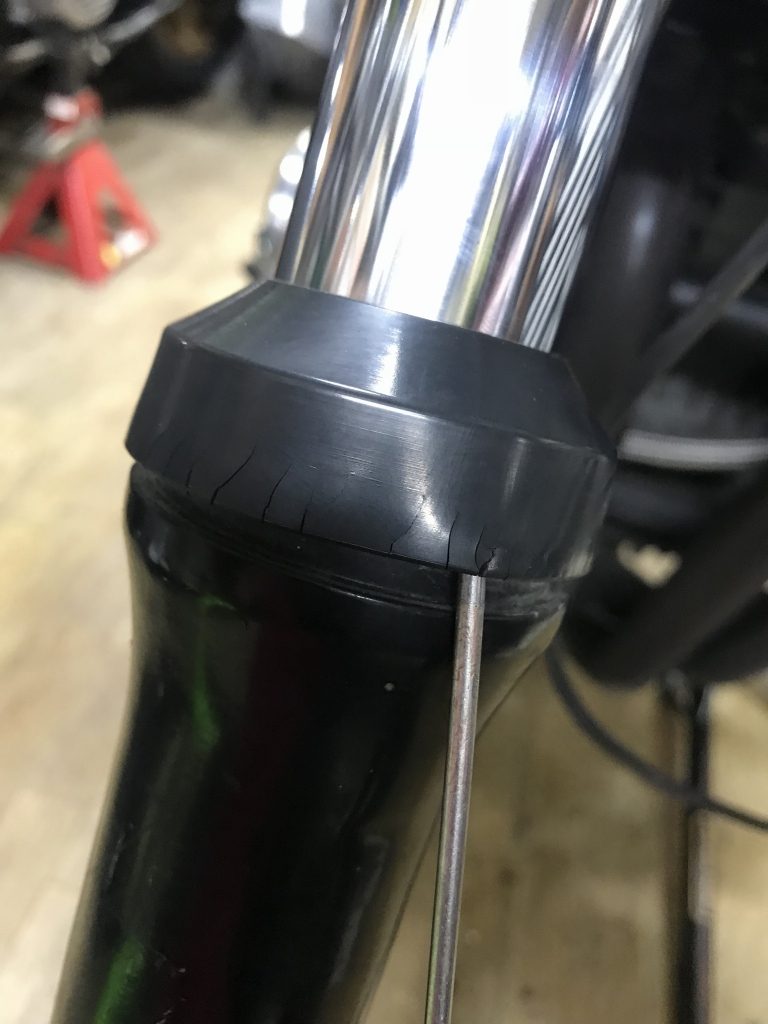

ローターを分解しての寸法取りをする前に、フォークアウターの塗装剥がしを始めます。ダストブーツは劣化でクラック多数です。

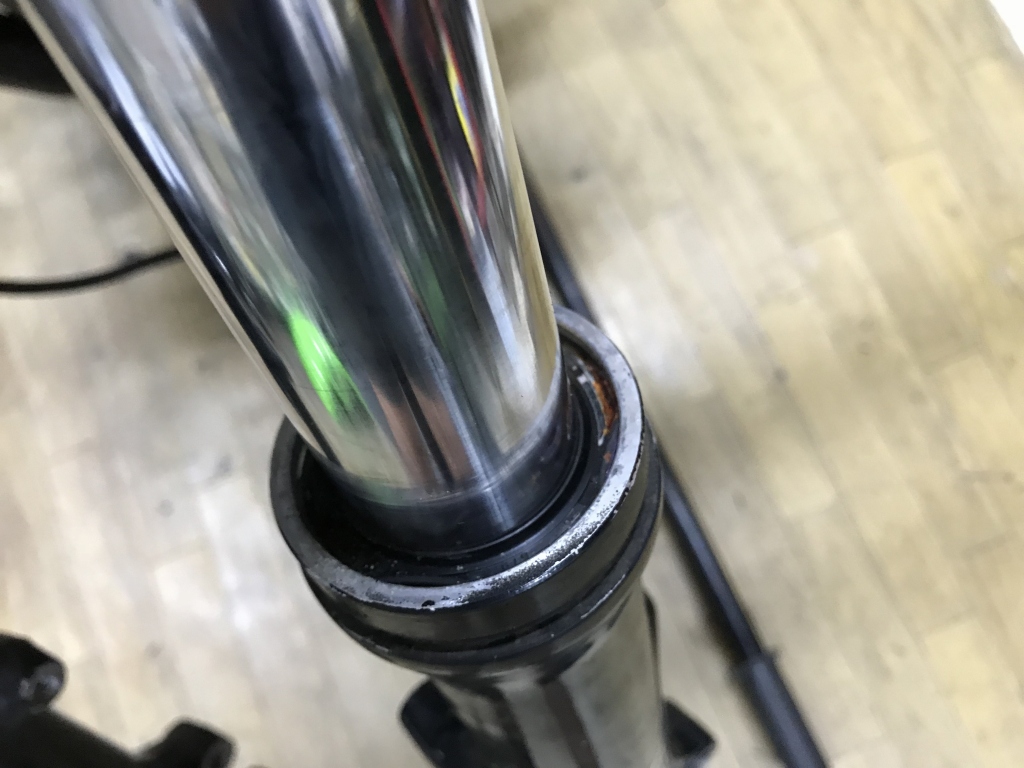

オイルシールのリテーナーリングは錆びています。

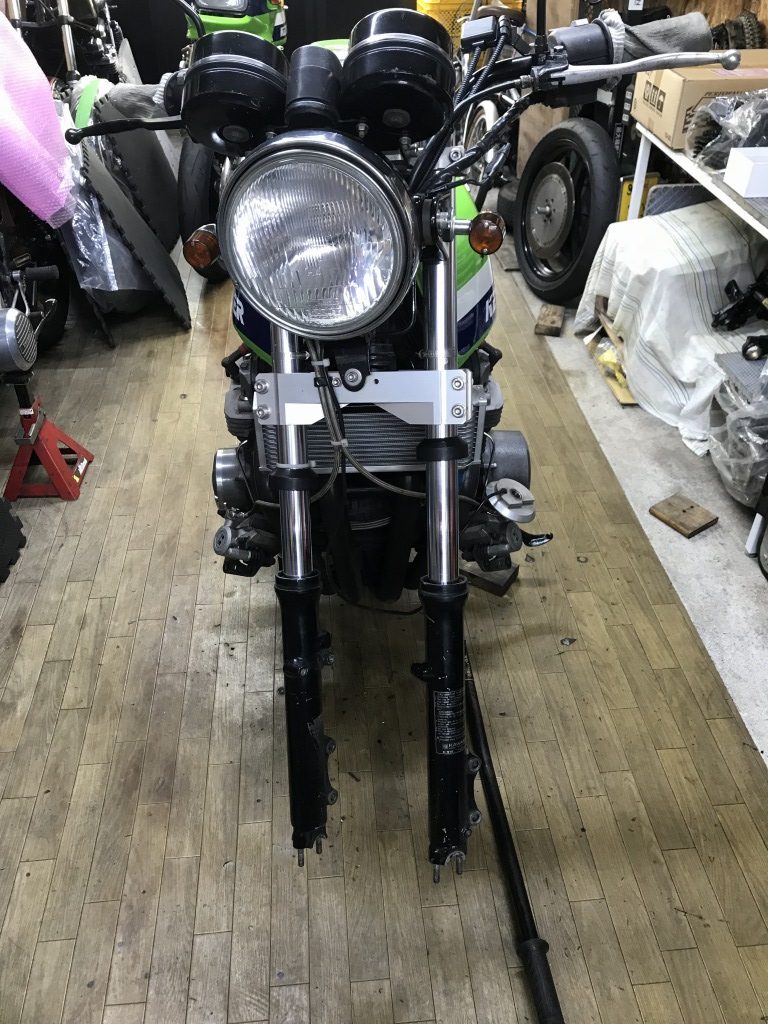

フェンダーまで外します。

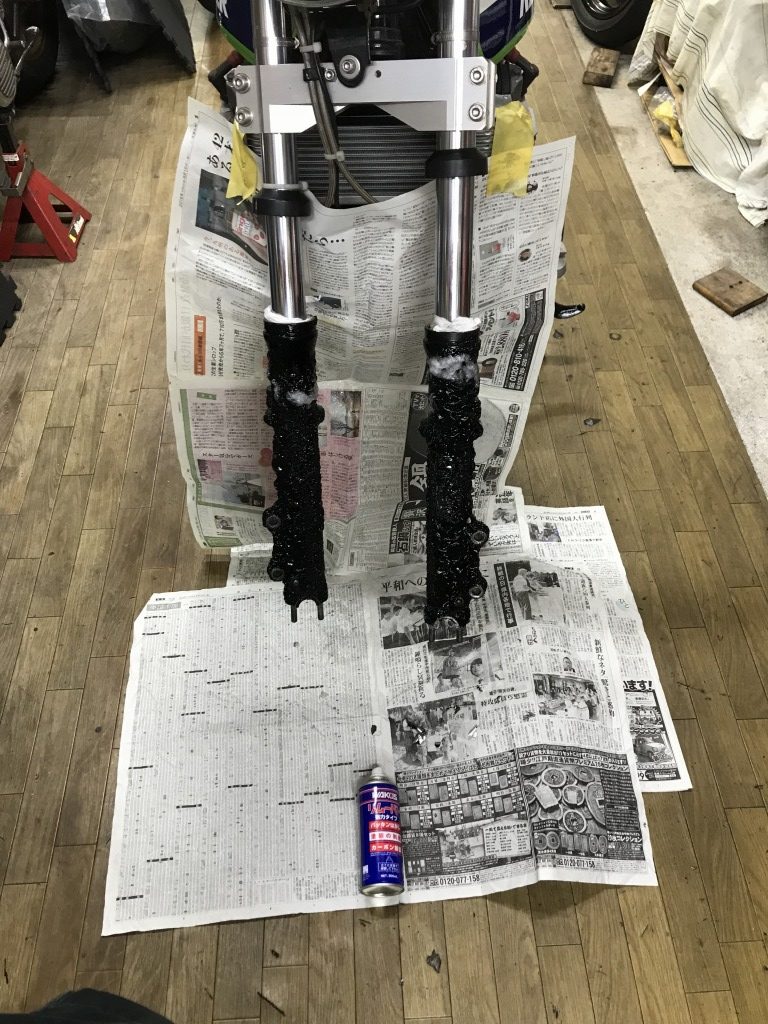

養生したら、塗装面にガスケットリムーバーを塗布します。

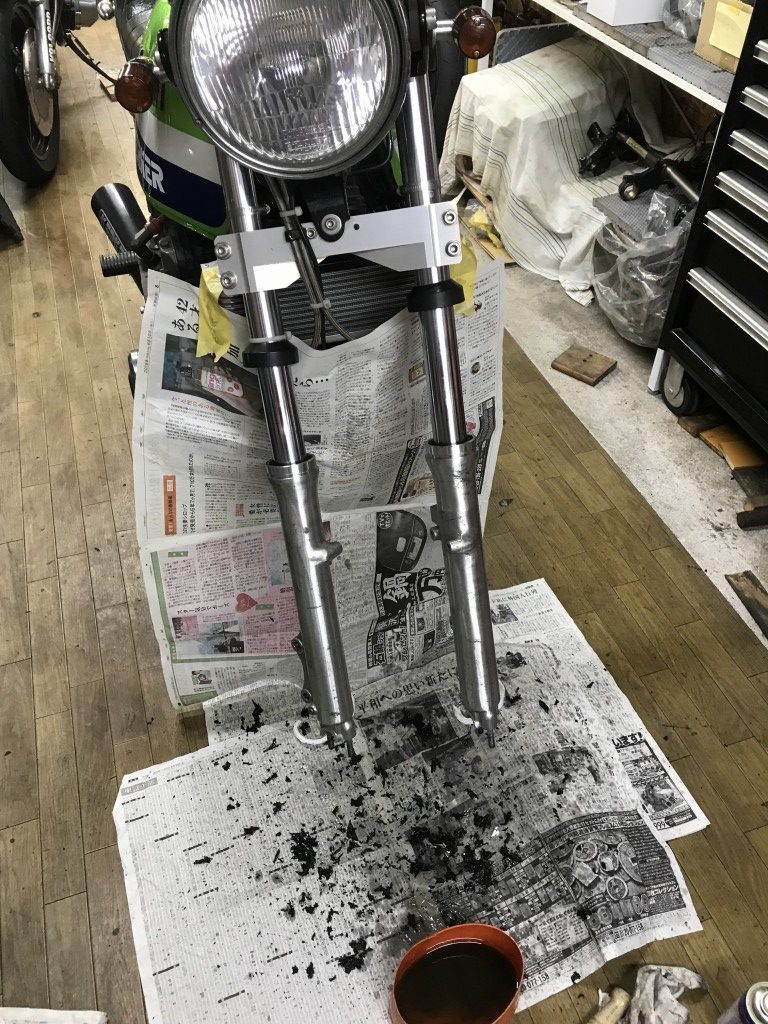

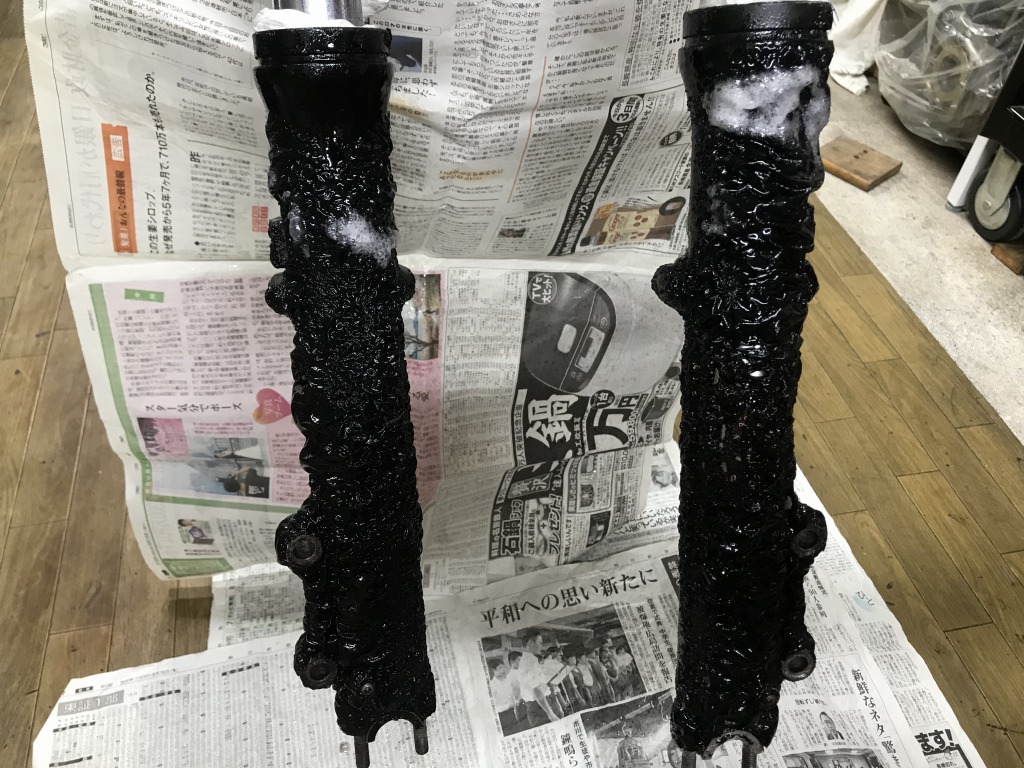

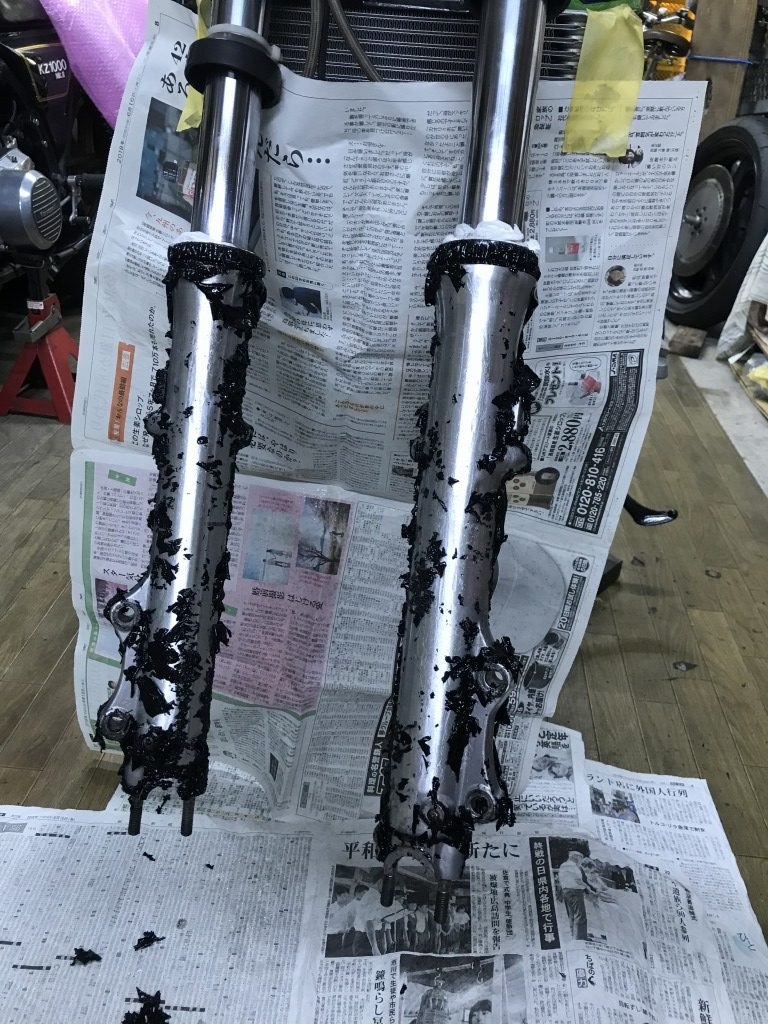

3分ほどで全体的に塗装が浮いてきました。
はがれた塗装を軽く落として、残った部分にリムバーを追加して放置します。

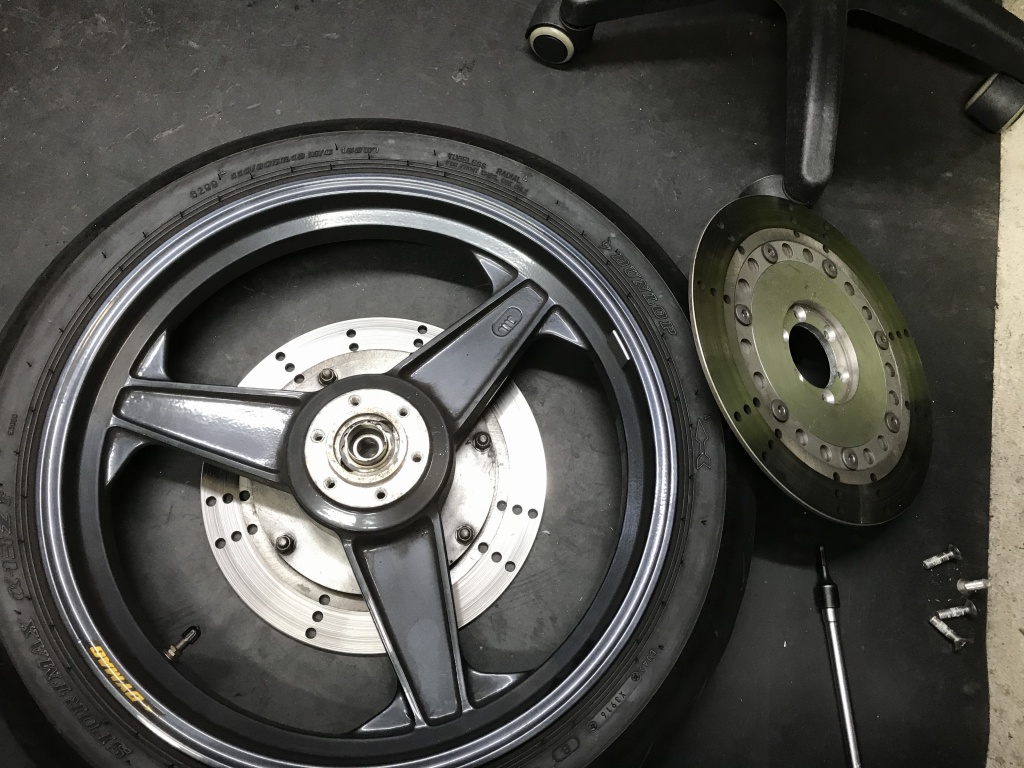

インナーローターを新設計するので、分解して寸法取りします。

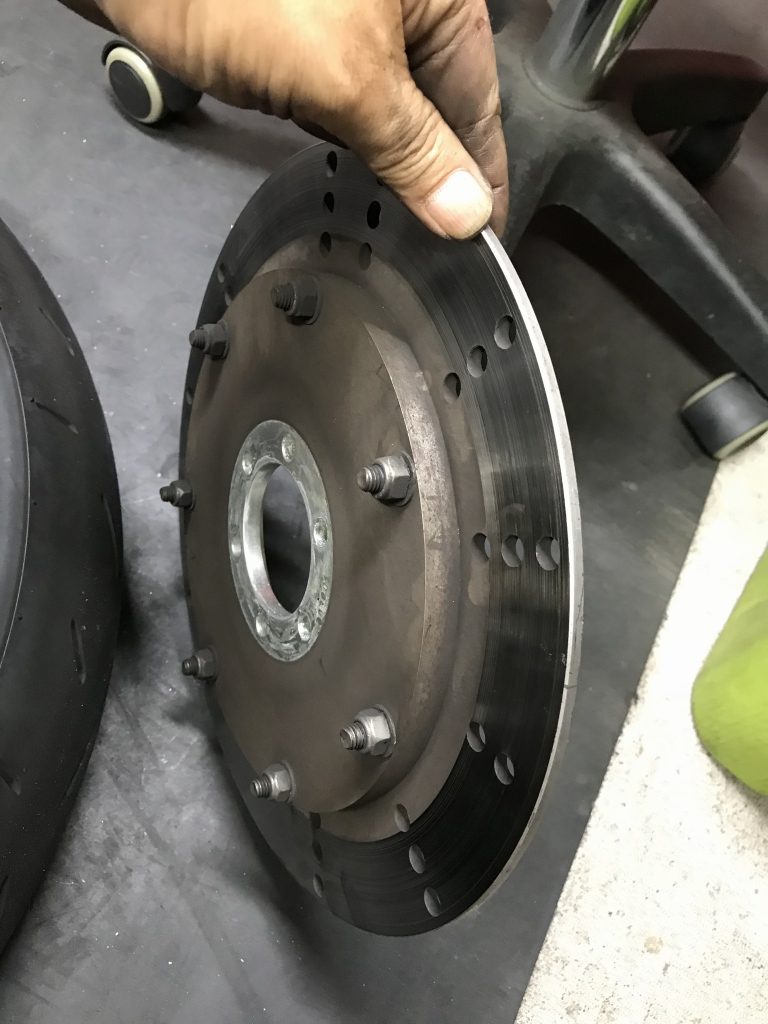

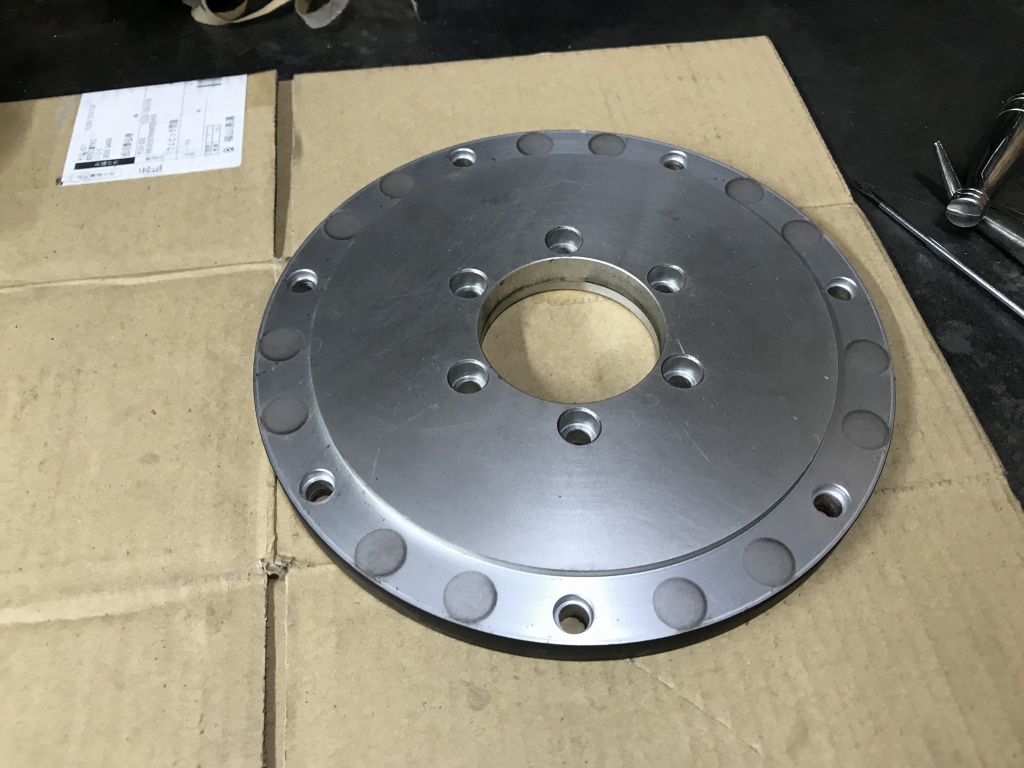

現状のローターは全面この厚さでかなり重いです。
反対側も同様に。

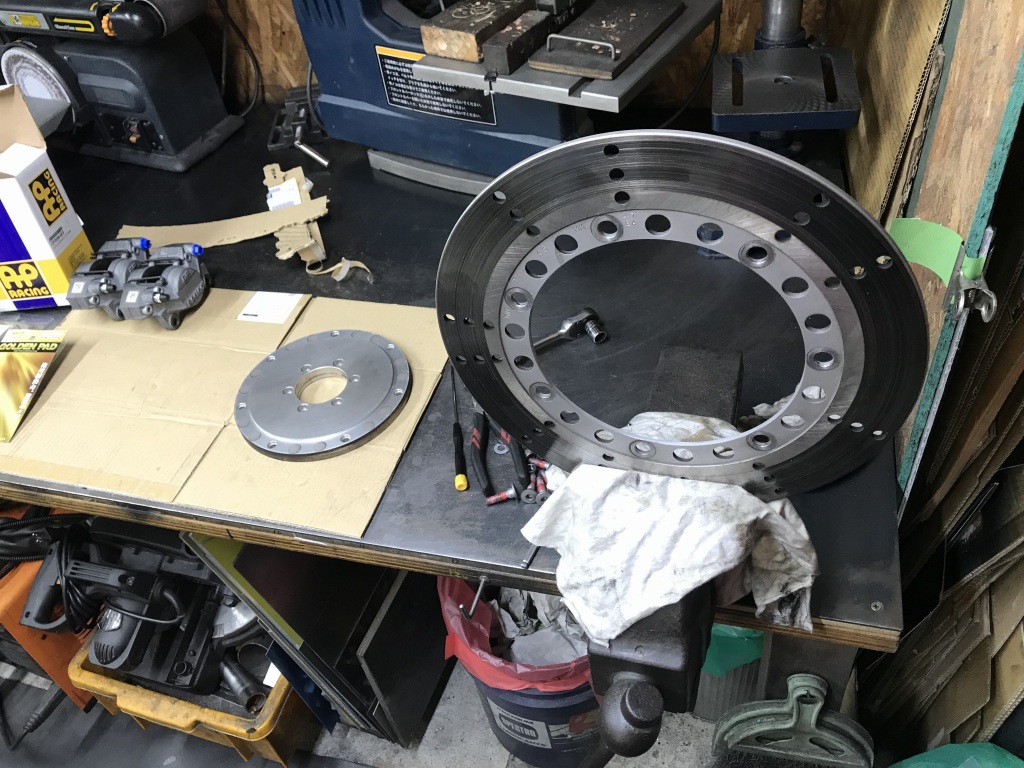

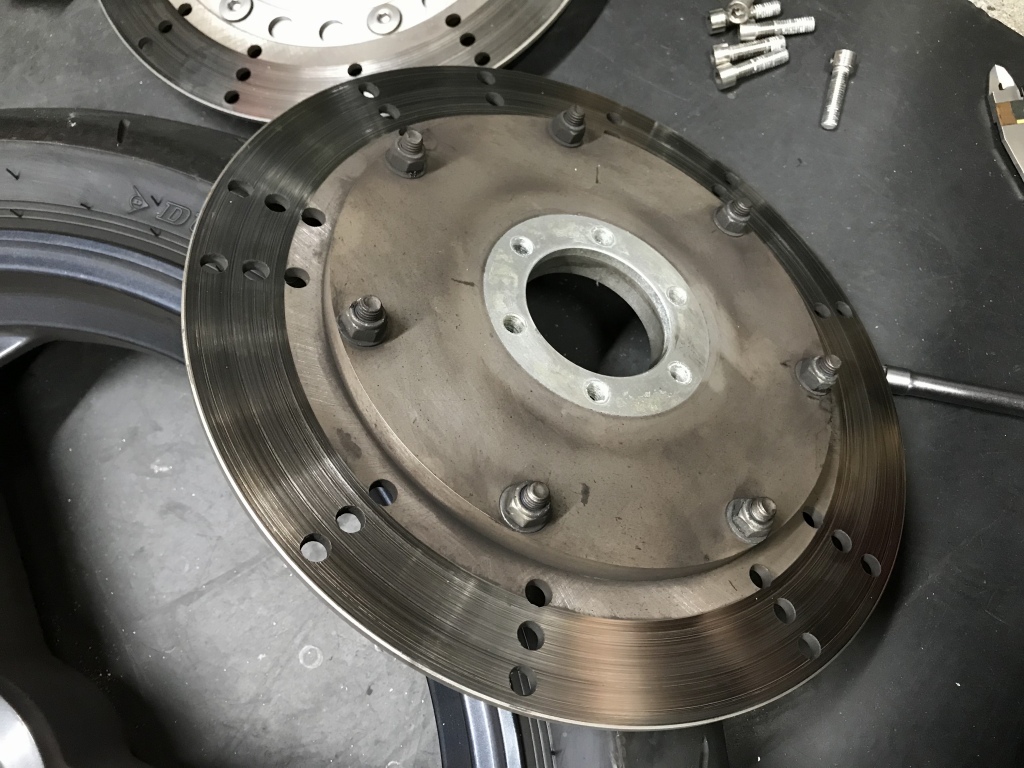

更にローターを分解し、寸法取りします。
5ミリのスペーサーを入れてローターを仮組します。
これでクリアランスはほぼゼロ。あと1ミリは欲しいところ。
但し、ローターボルトが出っ張っているので、余りローターのスパンを広げられないのが難点です。後ほどCAD図面で検討します。

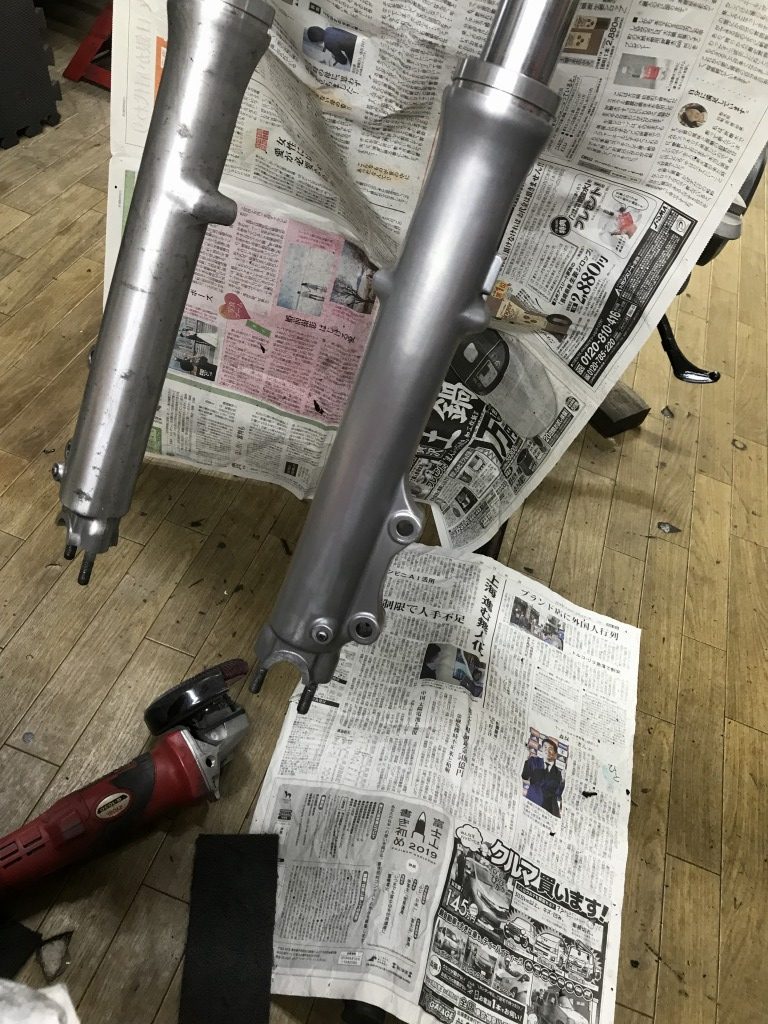

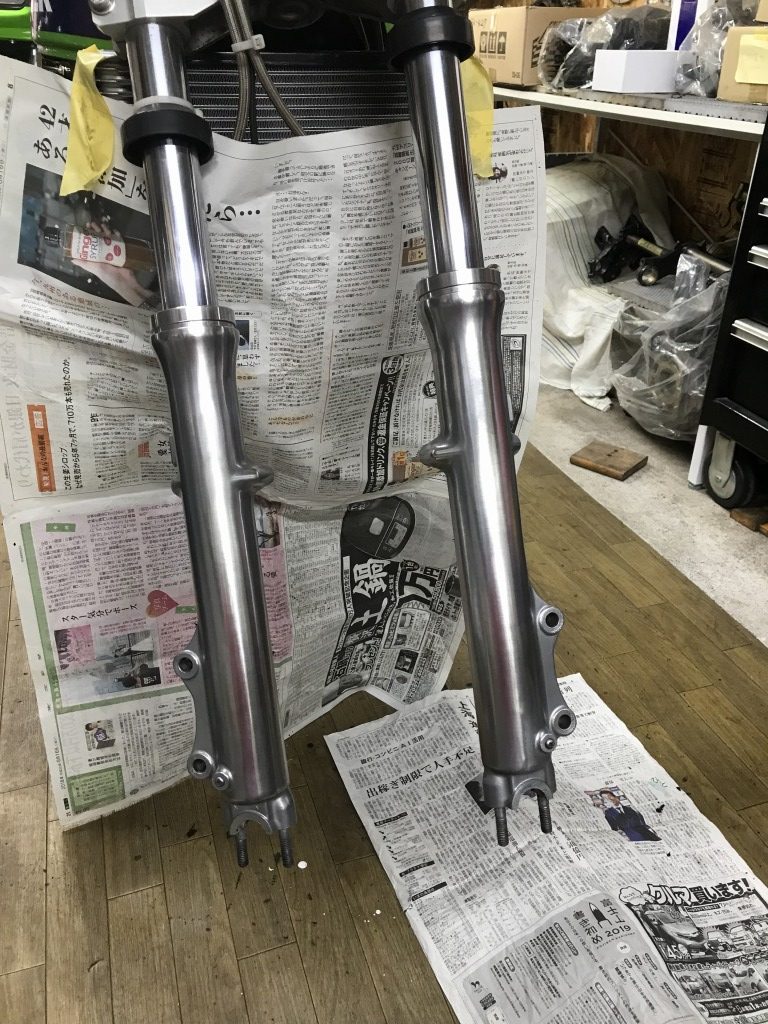

フォークアウターの塗装が剥離できました。

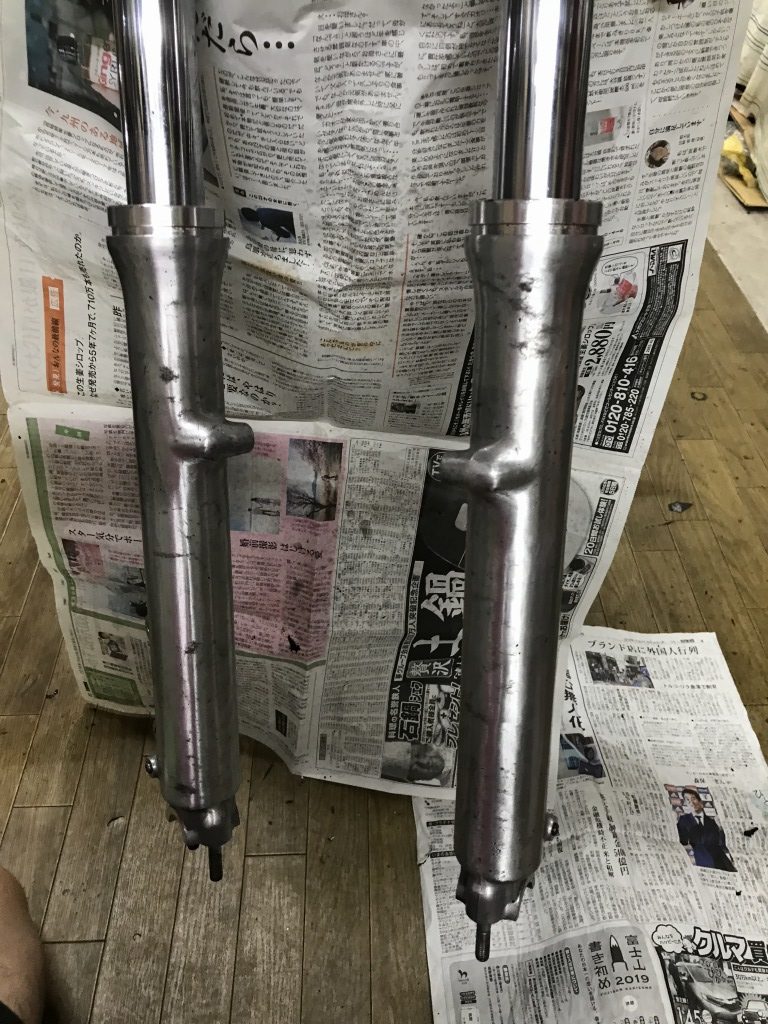

下地のアルミはところどころ腐食しています。
先ずは左から。研磨して錆びを落とし、表面を均質化します。
ナイロンたわしで研磨した後、ピカールで軽く研磨します。

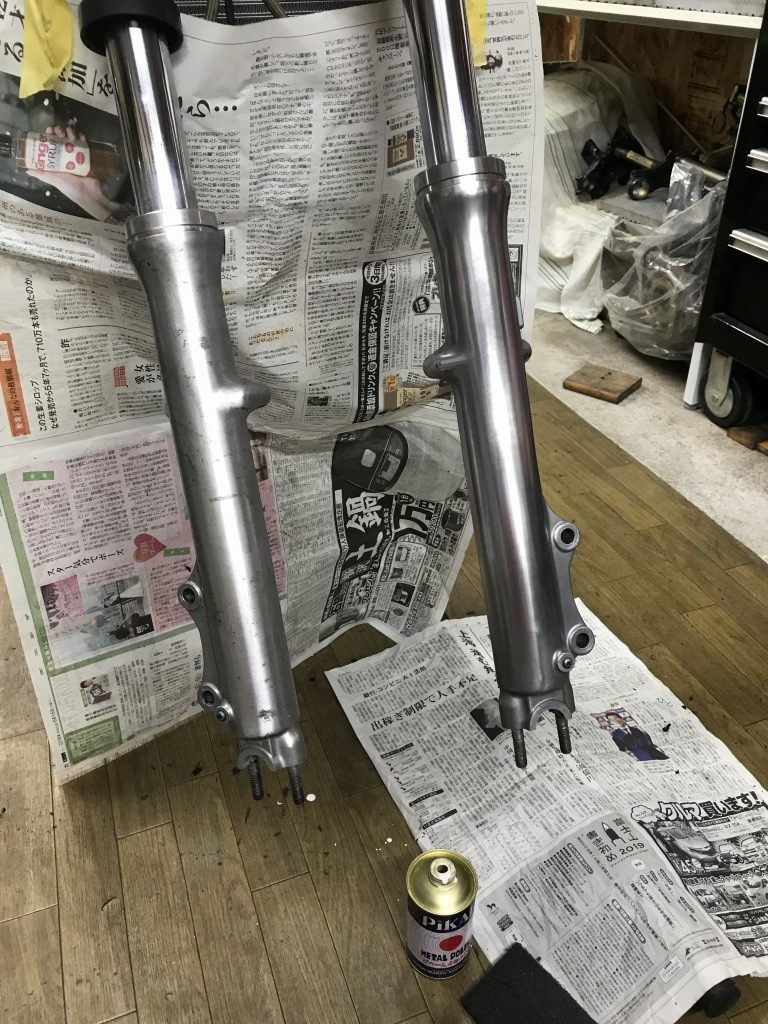

反対側も同様に。これでクリア化完成です。

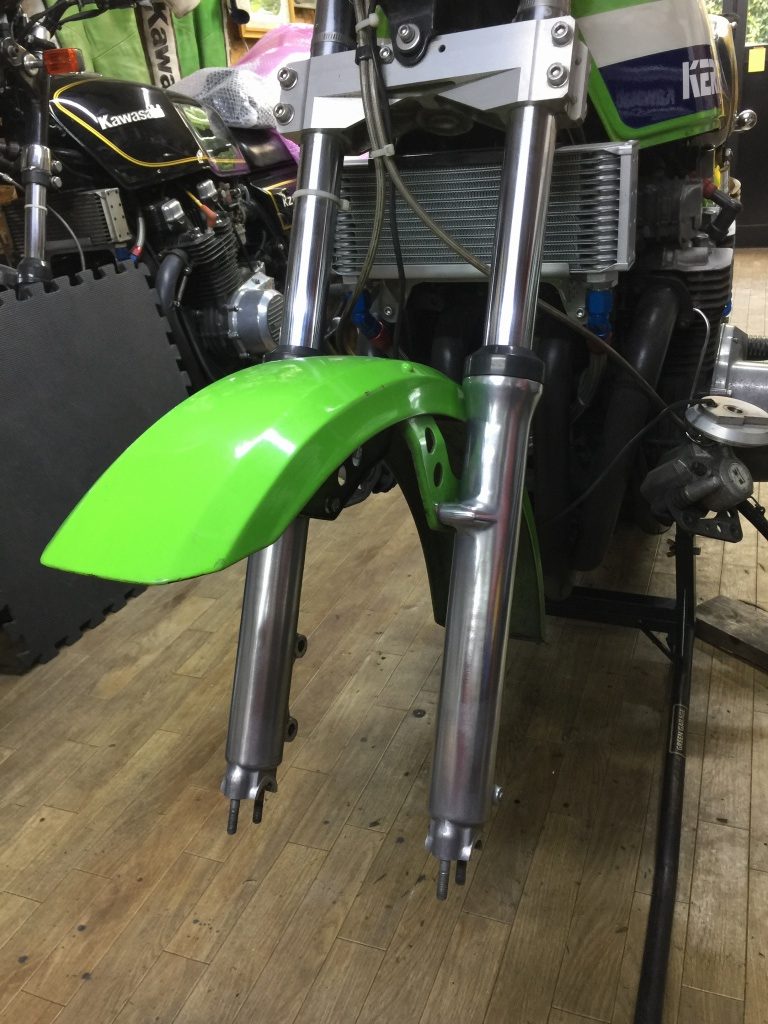

フェンダーを取り付けます。

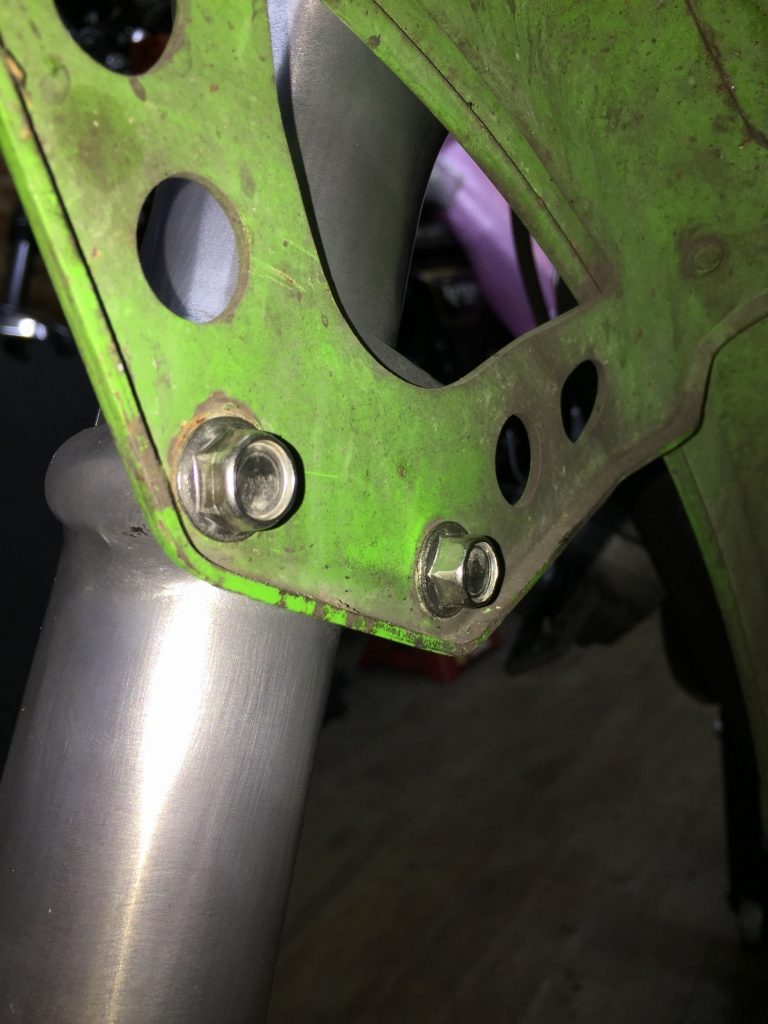

ボルトは頭のサイズが12と13混じっていたので、12ミリのSUSフランジボルトに統一します。
ローター周りの寸法取りとフォークアウターのクリア化が終了しました。
この後、オフセットを増やしたインナーローターを新規に設計します。

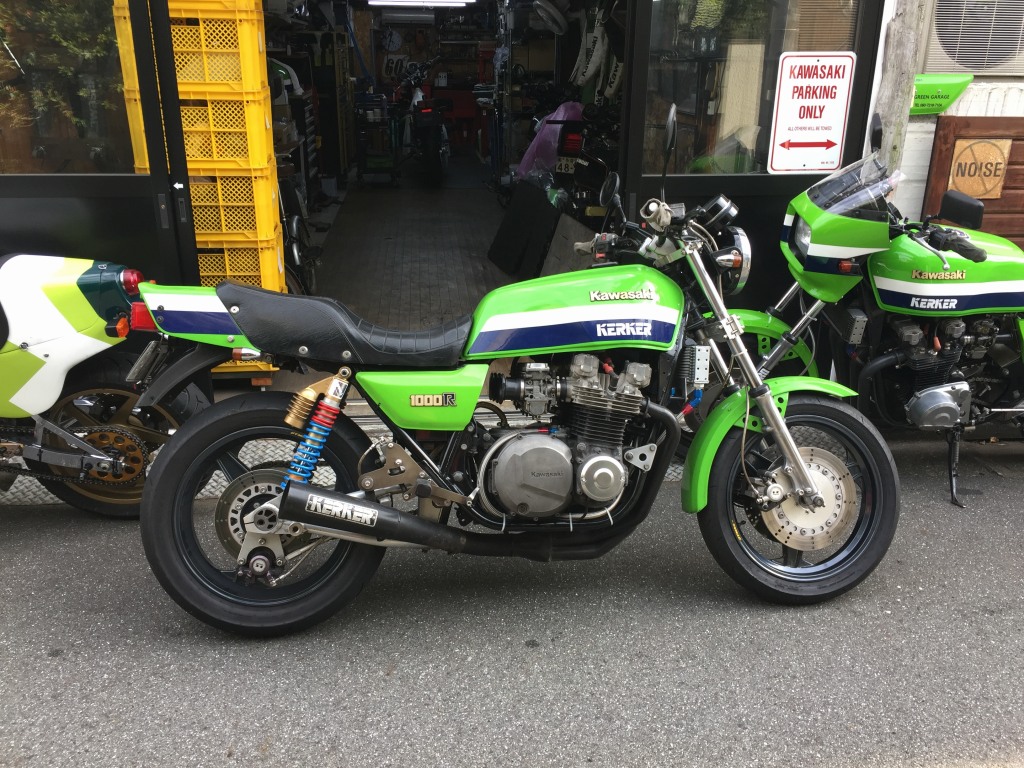

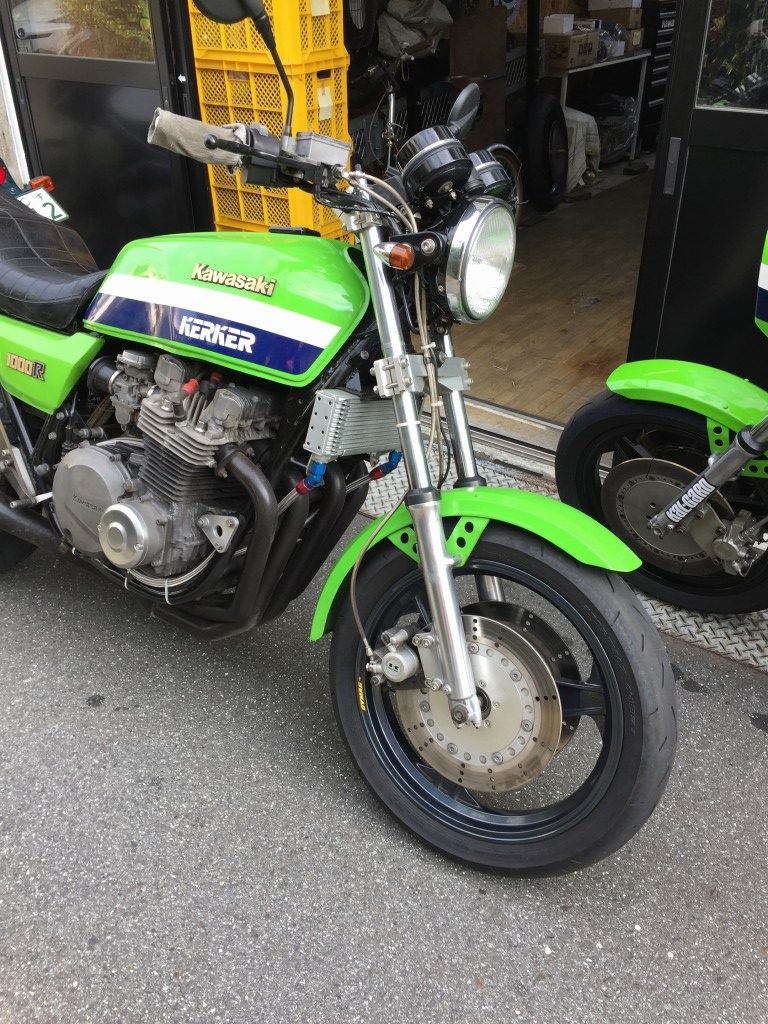

表に出して遠目から見ます。
だいぶ雰囲気が変わりましたね。
