Z1B N.T様 クラッチレリーズプレート製作

油圧クラッチから機械式に戻しますが、レリーズプレートはワンオフでレーシーなものを製作します。

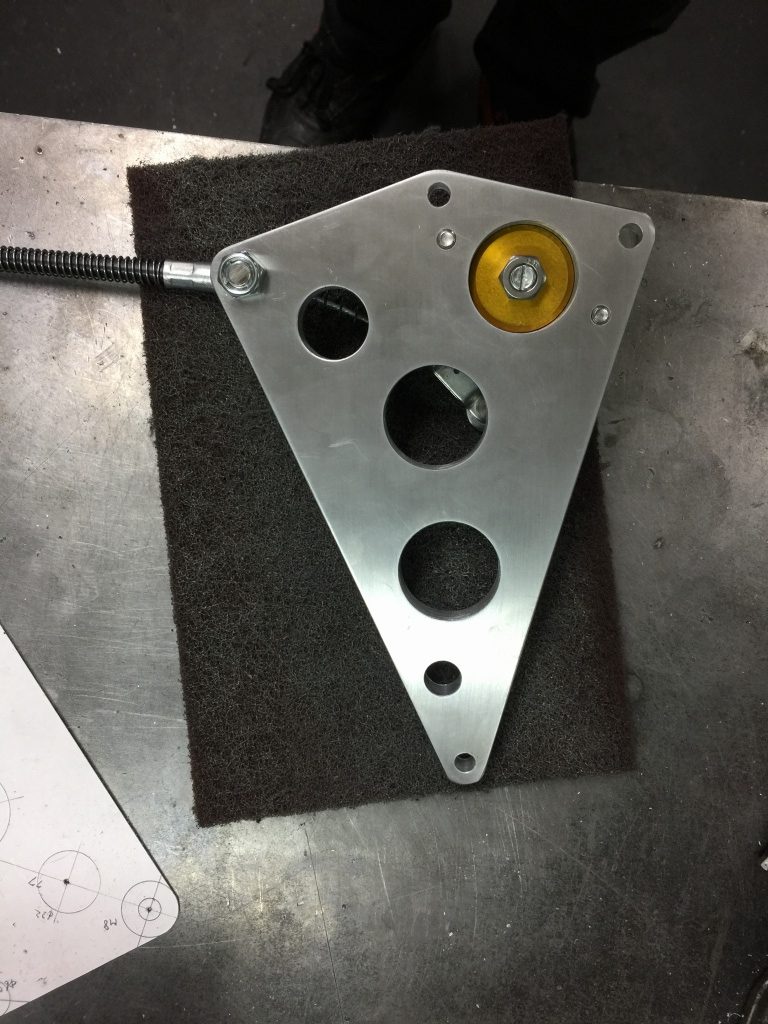

ジュラルミン板から切り出したレリーズプレートがこちら。



レリーズレバーはPMC製のベアリングタイプを使います。

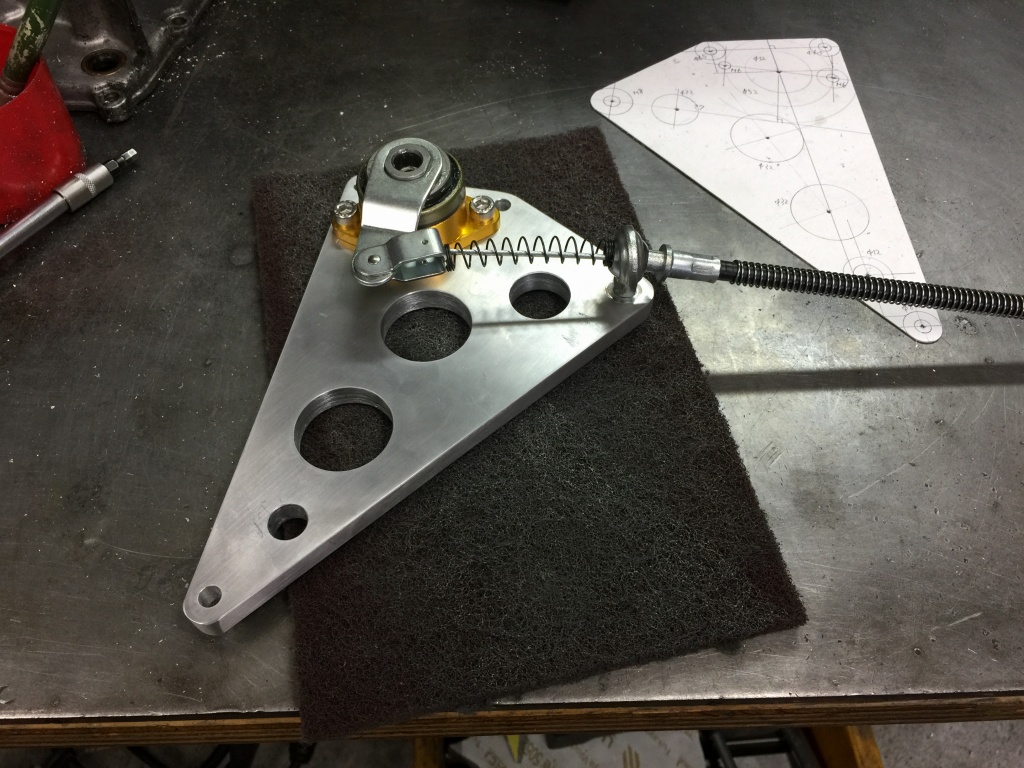

裏側の構造はこんな感じです。

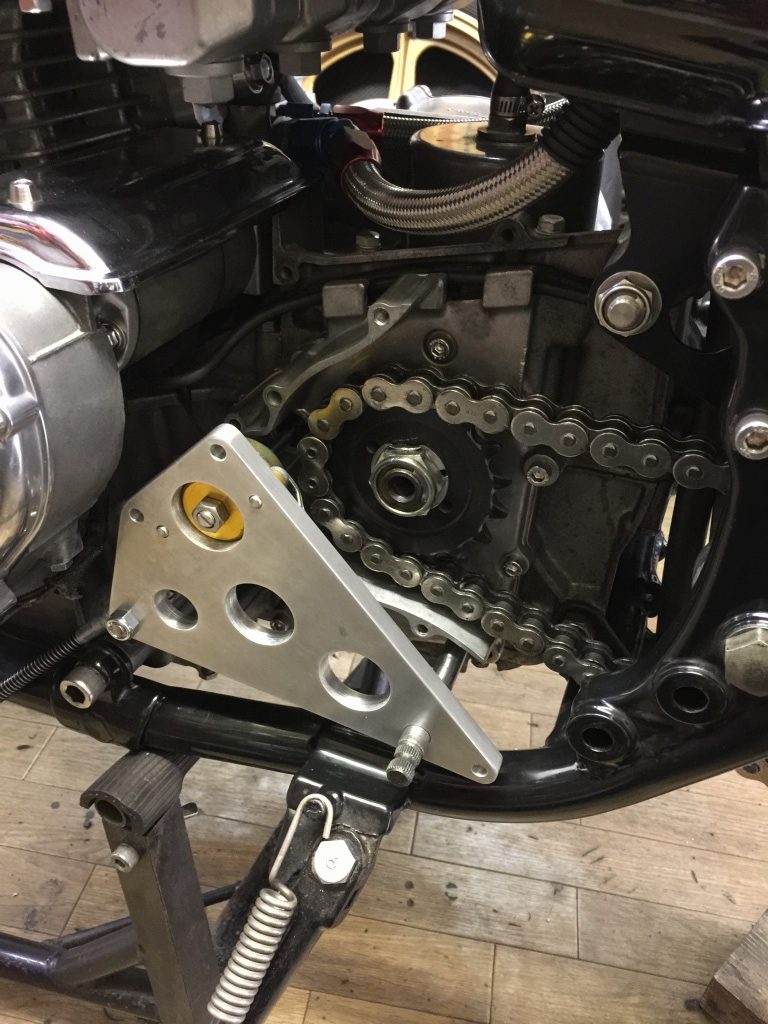

エンジンにセットして、取り付けの柱になるカラーの長さを検討し、製作します。

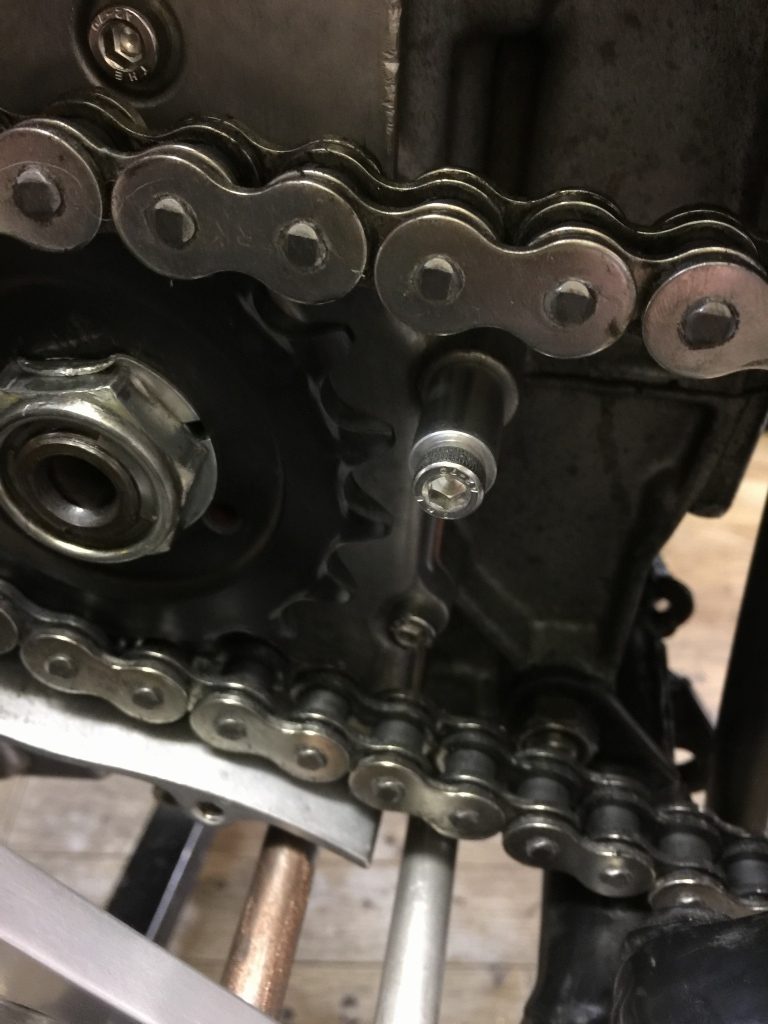

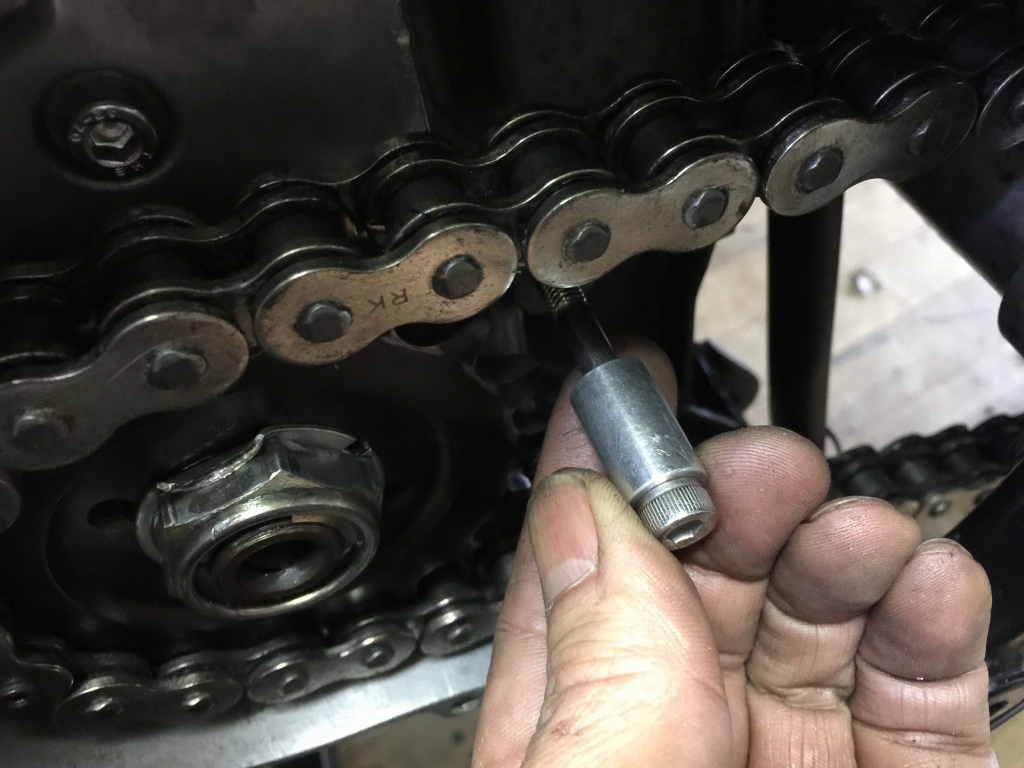

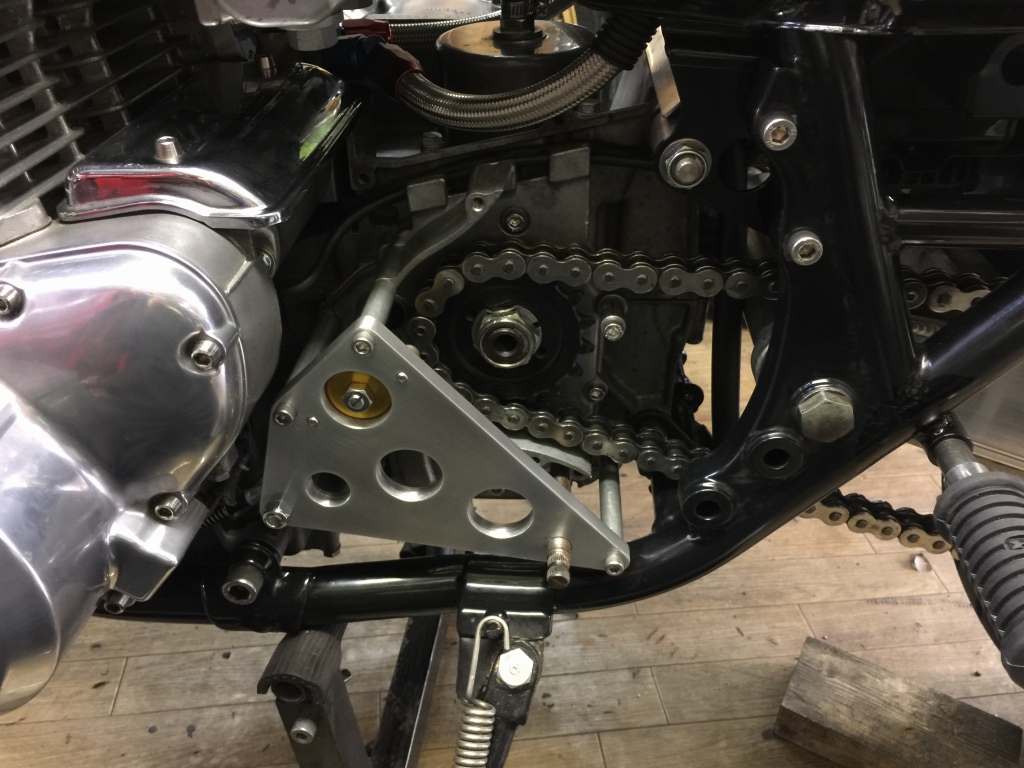

スプロケット近くのボルトを利用して、巻き込み防止のガイドを設置します。

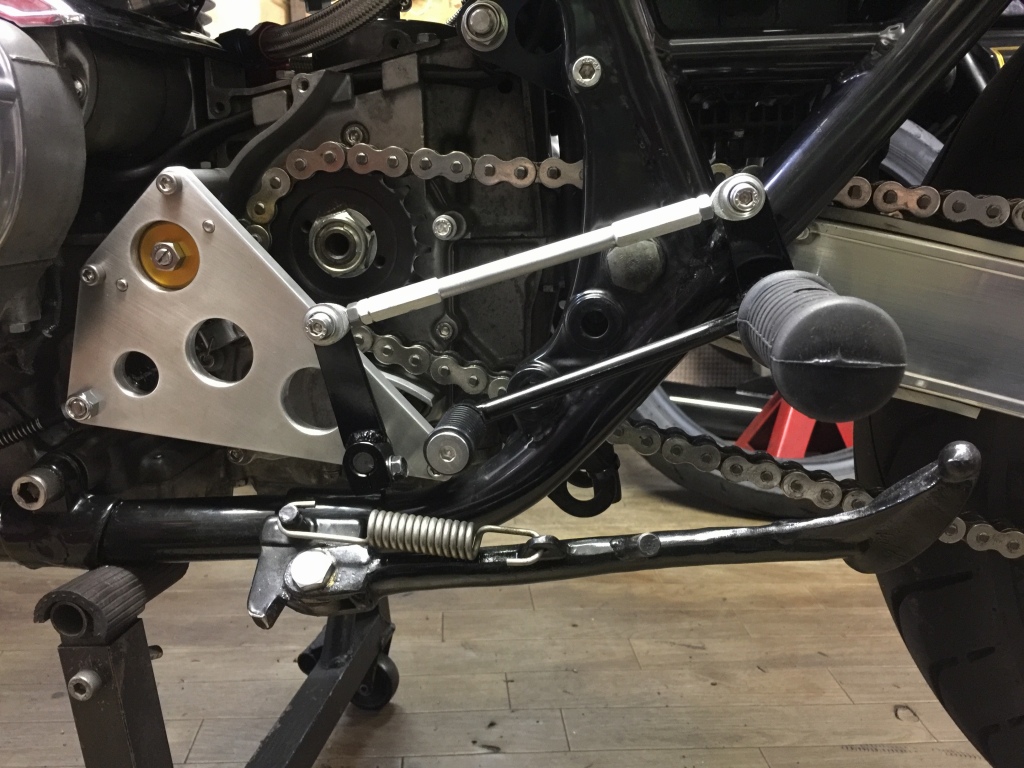

柱を取り付け、クラッチプッシュロッドの遊びを調整して完成です。



続いてペダルの取り付けです。

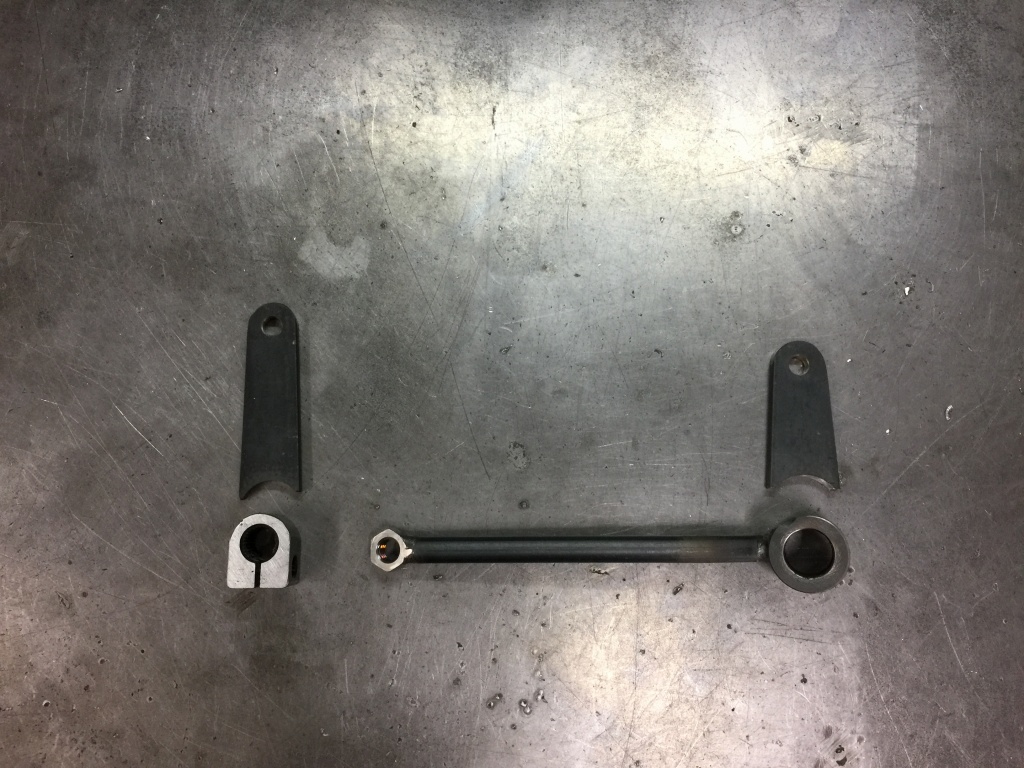

スチールバー製のミニマムな作りです。



初め、通常のレバー比で製作しましたが、

チェンジ操作が少し重いので、レバー比を変更してみます。



チェック用のチェンジレバーにいくつか穴を開け、ちょうどいいレバー比を検討します。

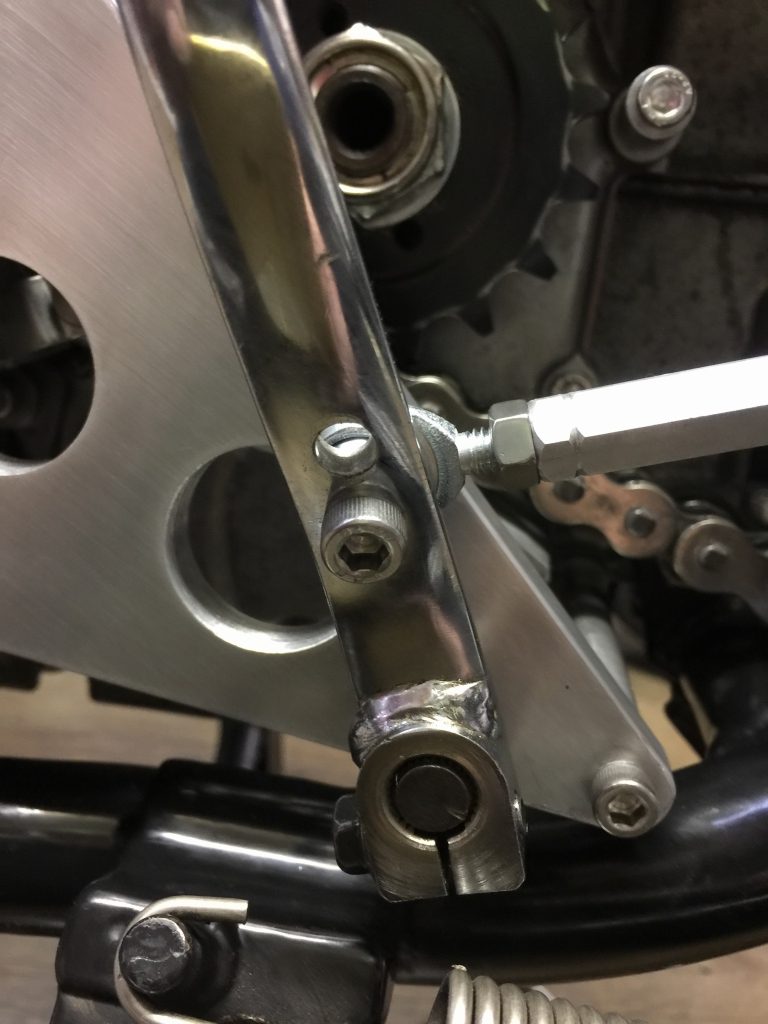

最適なレバー比を決めたうえで、軸のフリクションを軽減するために腕の長さを延長します。

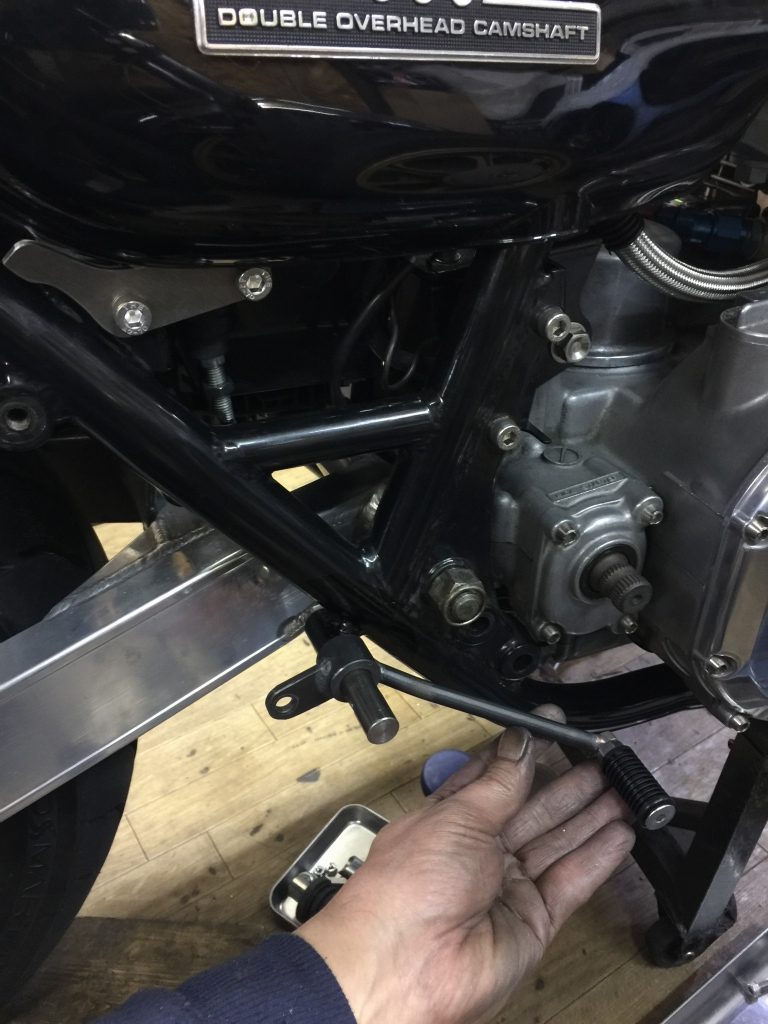

仮付けして動作を確認します。



続いてブレーキペダルを取り付けます。

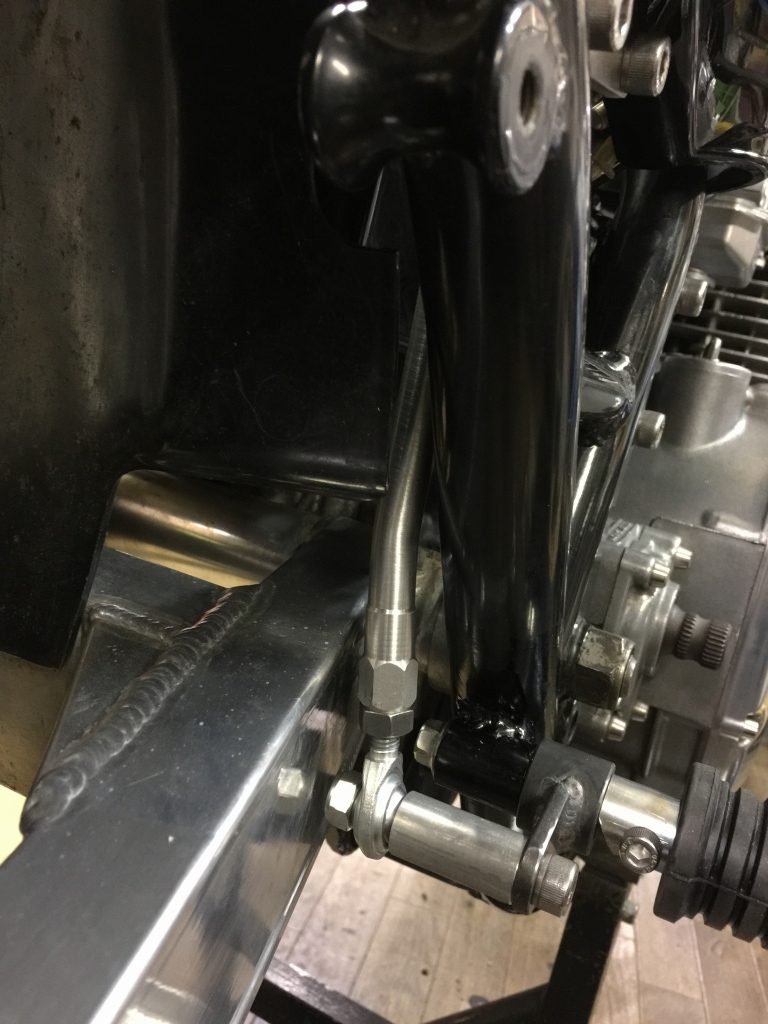

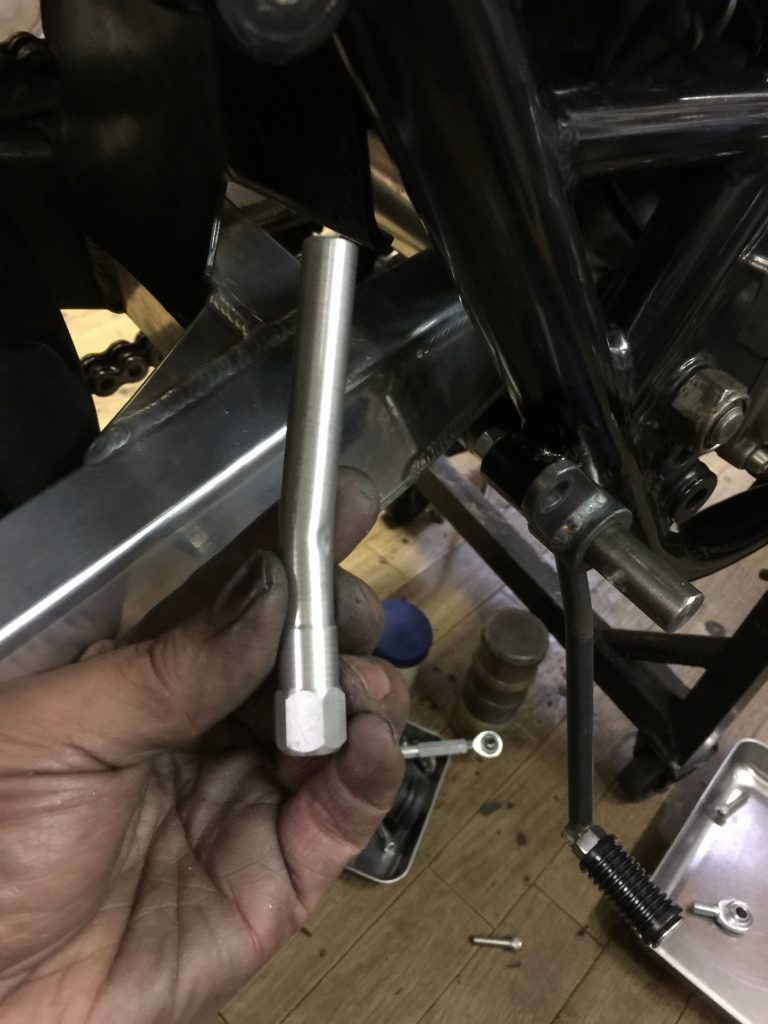

スイングアームとのクリアランスが限られるため、プッシュロッドはへの字に曲がった仕様にします。

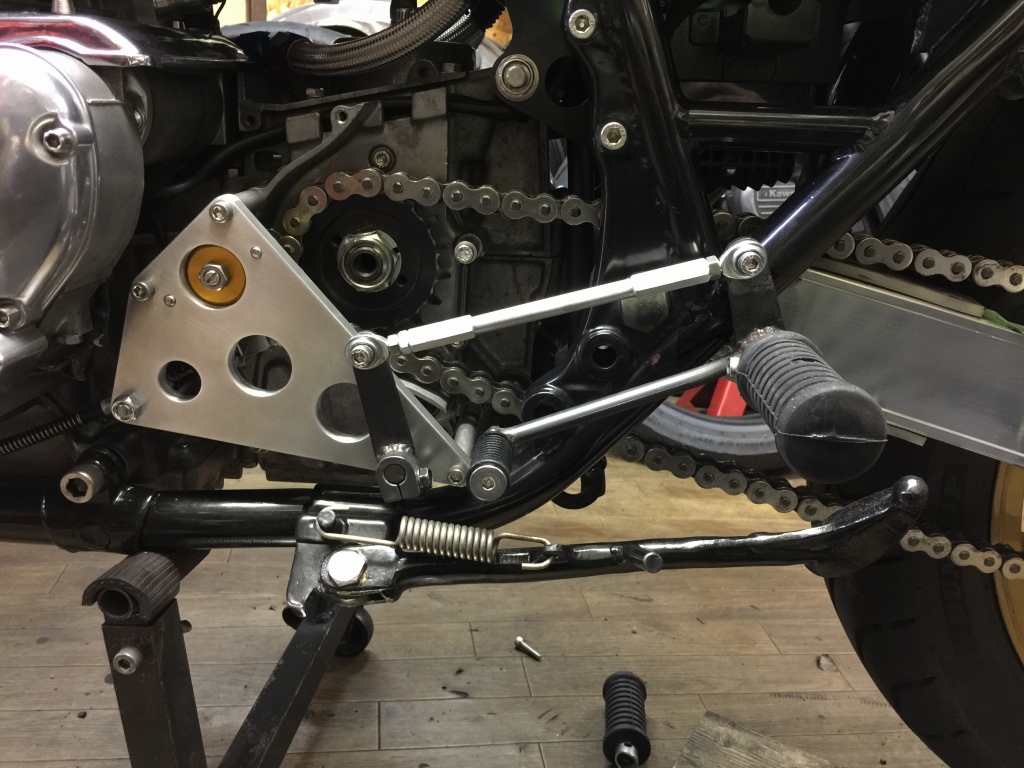

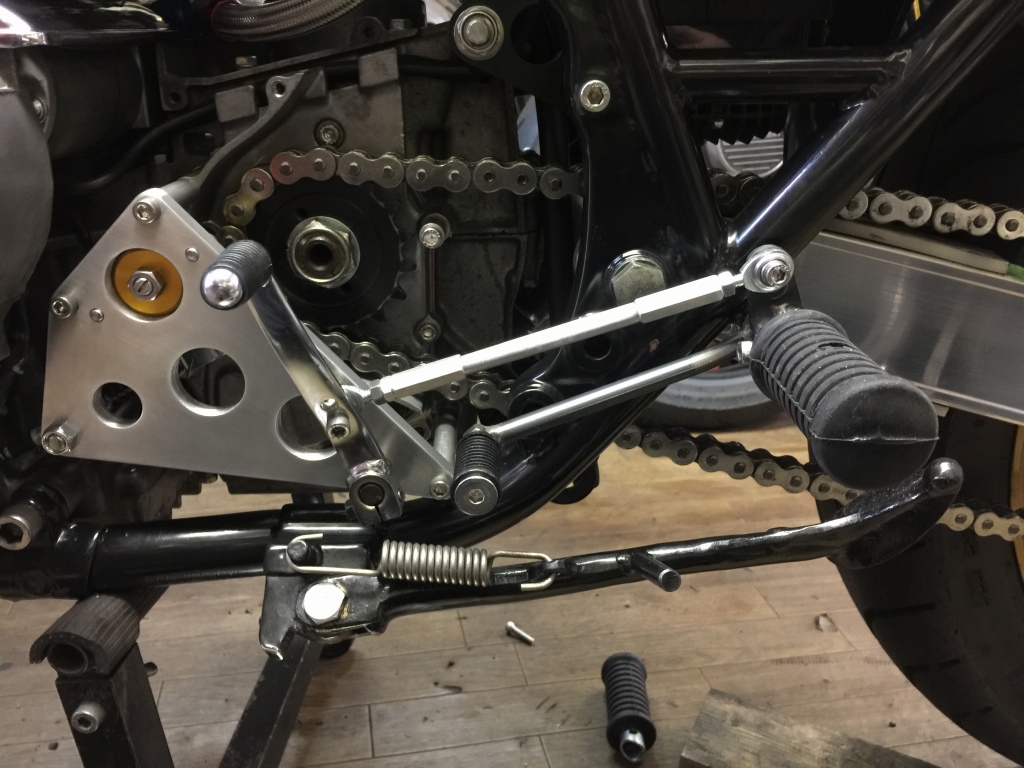

プッシュロッドの長さを調整しながら仮付けします。



プッシュロッドをへの字にしたのは、フレームとの干渉を防ぐためです。

ペダルの高さ調整は、ロッドエンド半回転づつで調整できます。

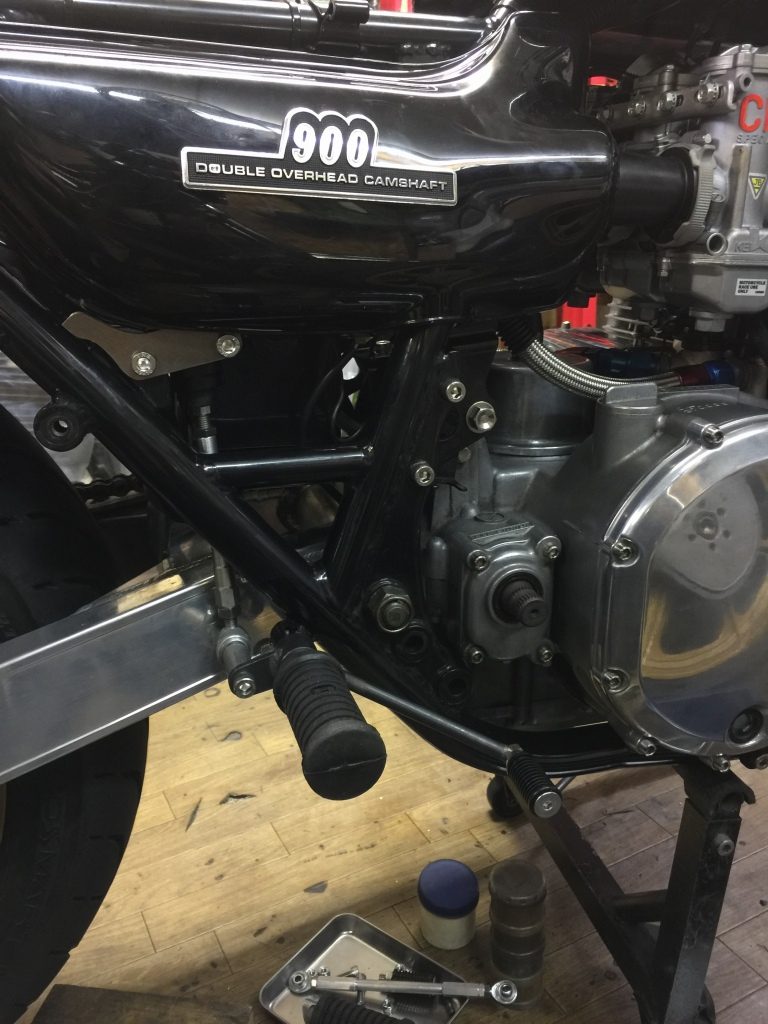

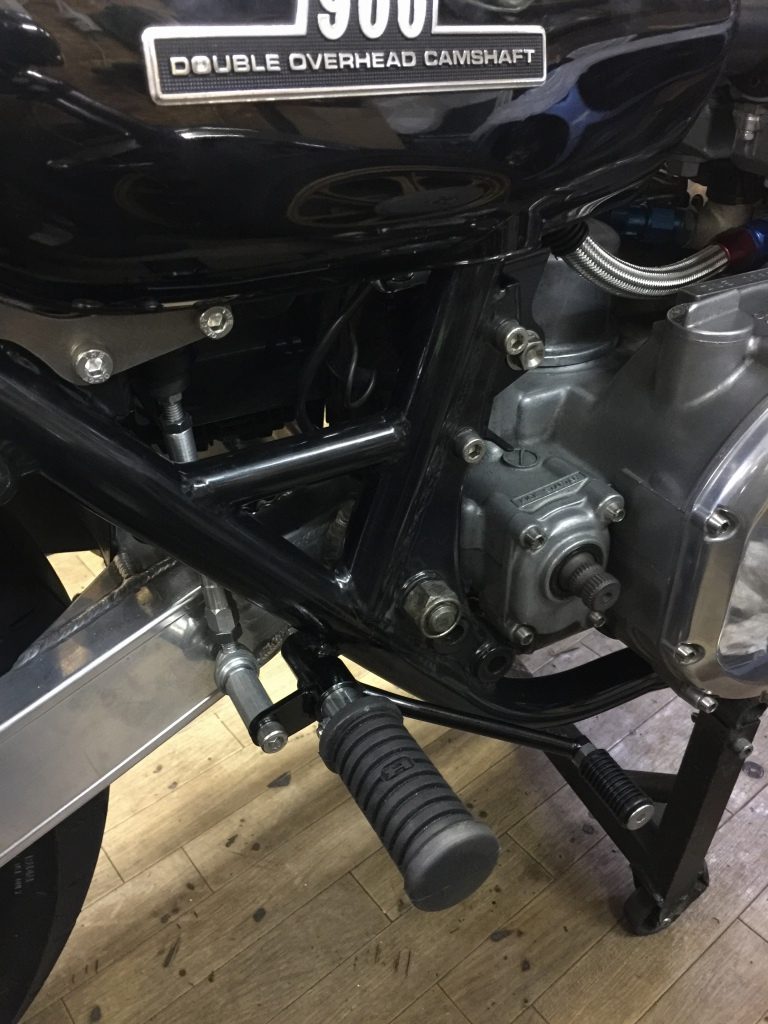

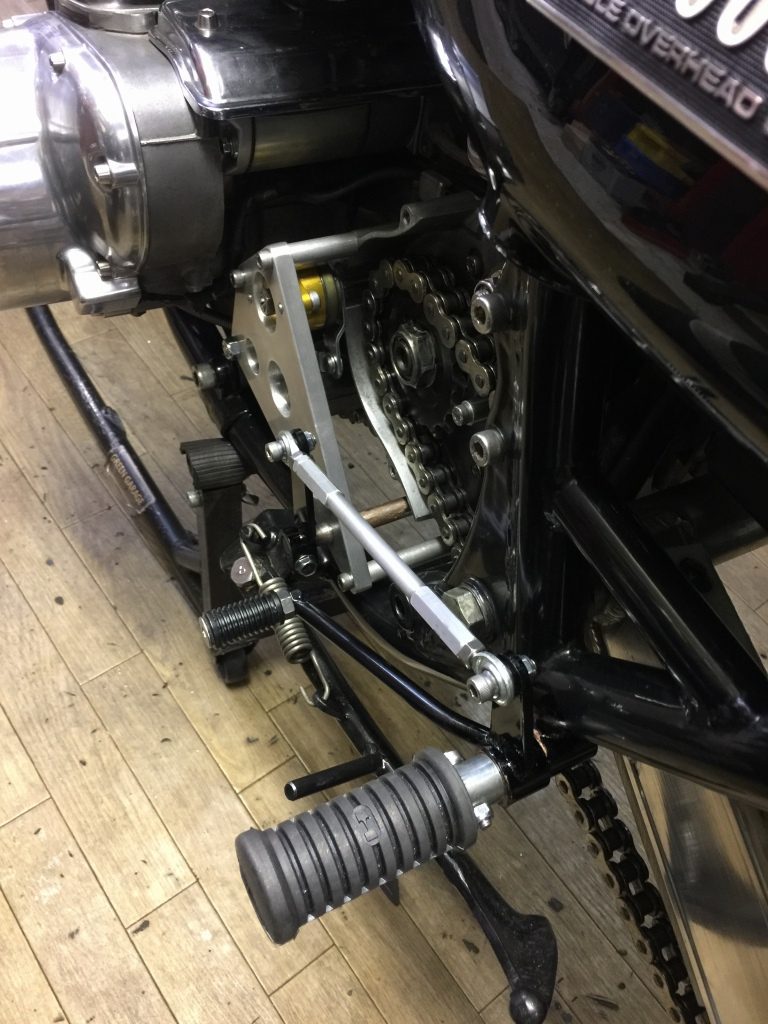

ペダルを塗装して、ステップは完成です。
