デモ車Z1R1 オイルクーラー取り付け

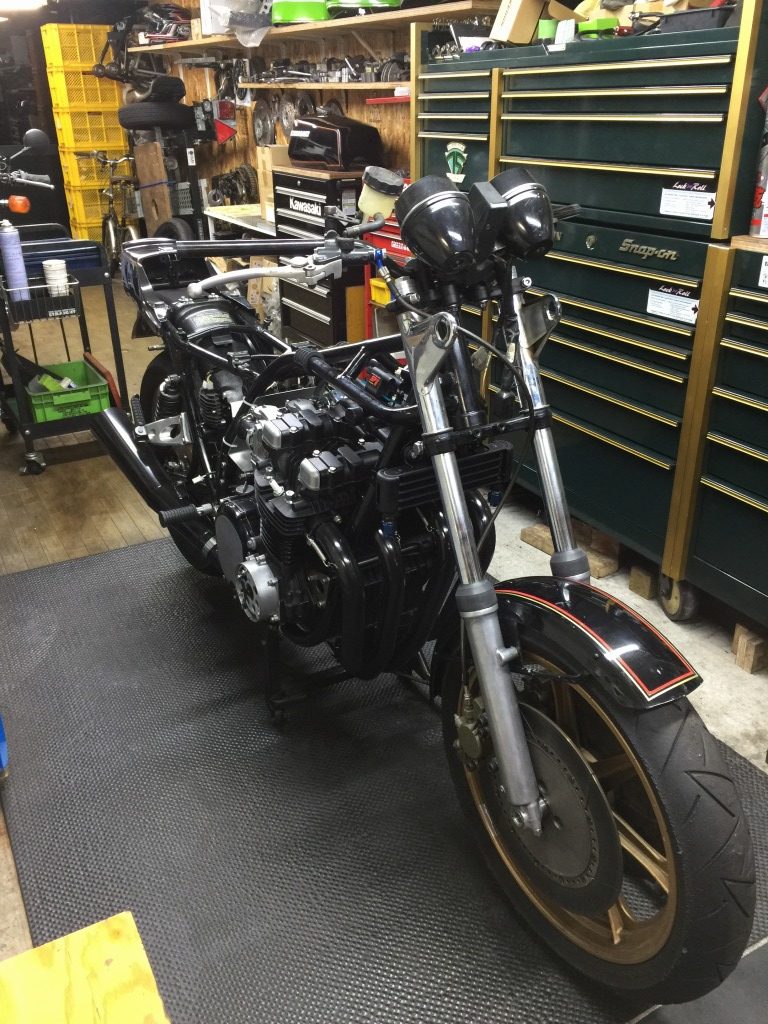

デモ車のZ1R1です。入手から1年が過ぎたので製作を加速させます。

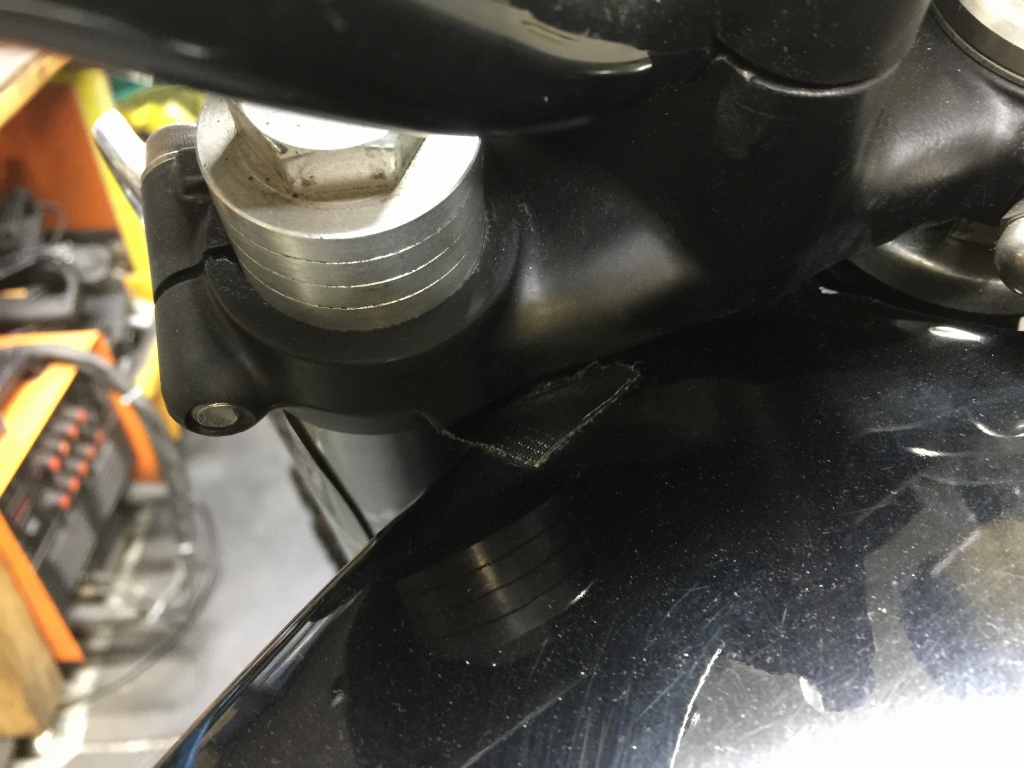

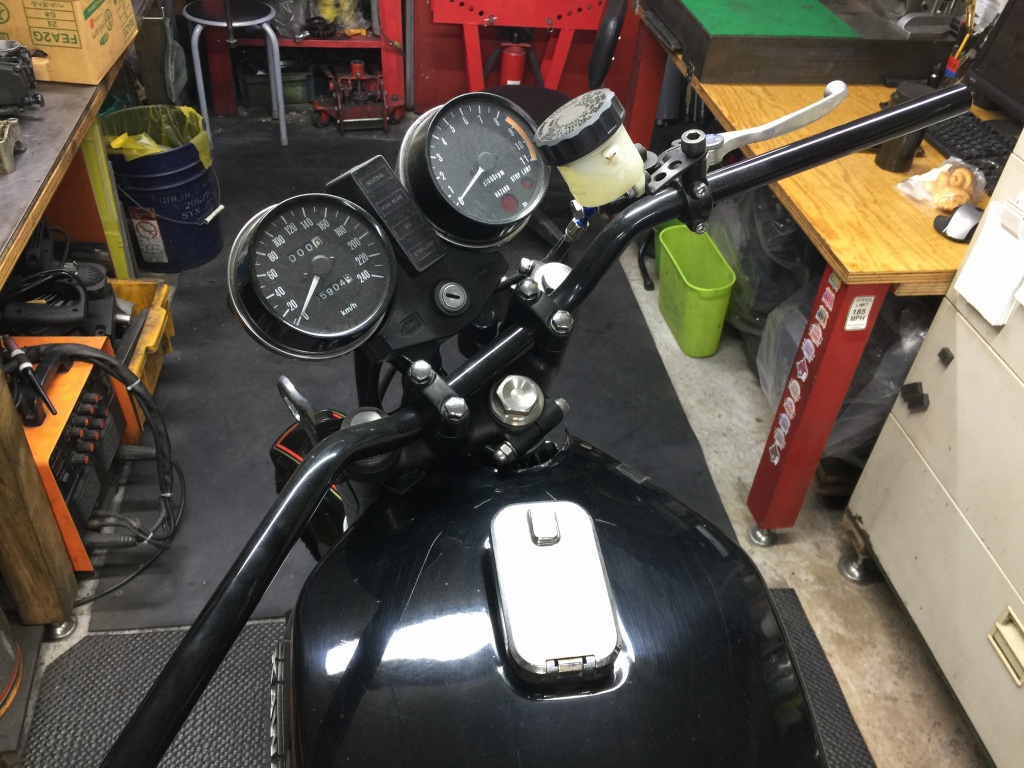

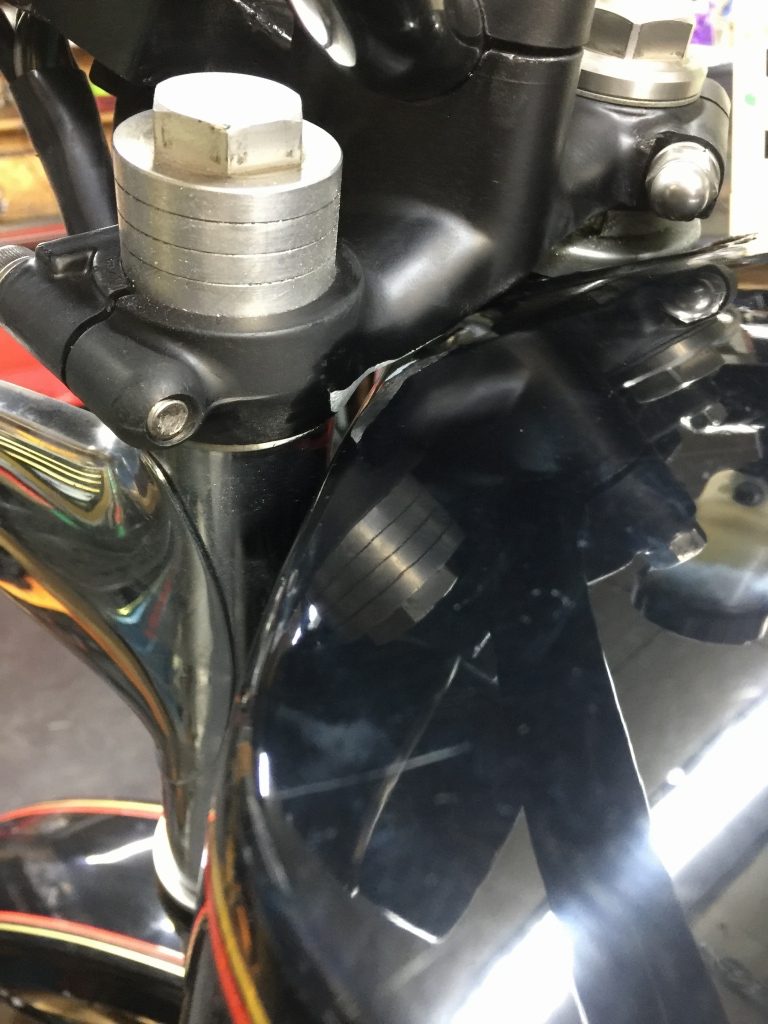

ステムをザッパーに変更したので、ハンドルを切るとアッパーステムとタンクが干渉します。

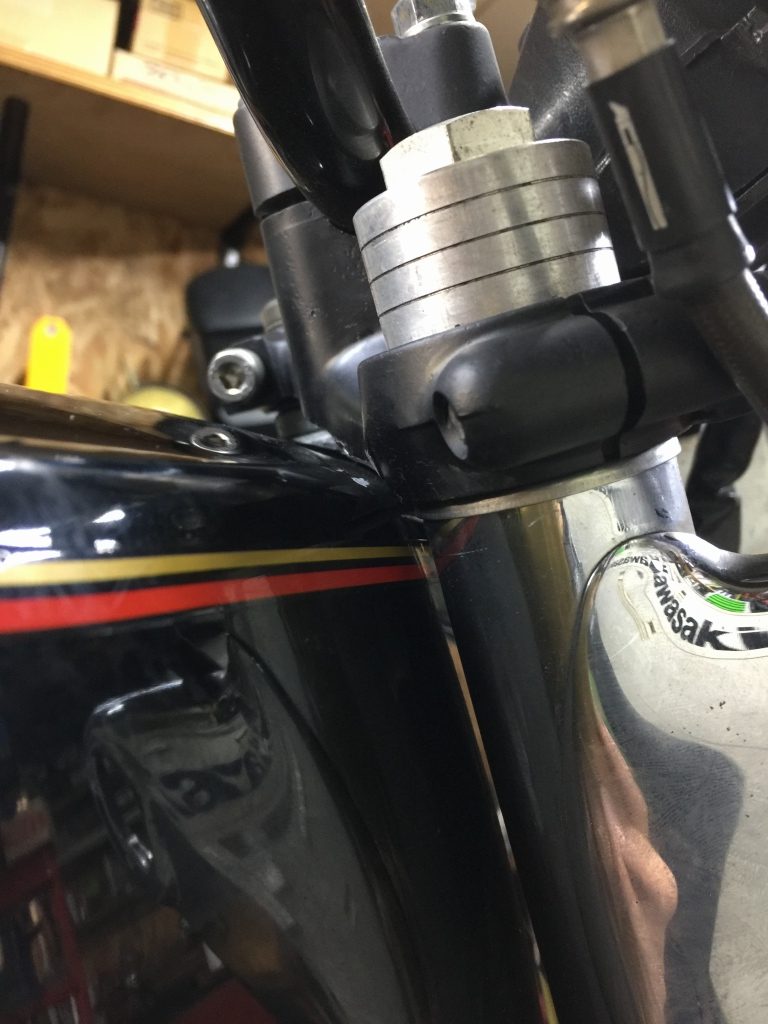

干渉するのはテープが張ってある位置で、左右とも同様です。

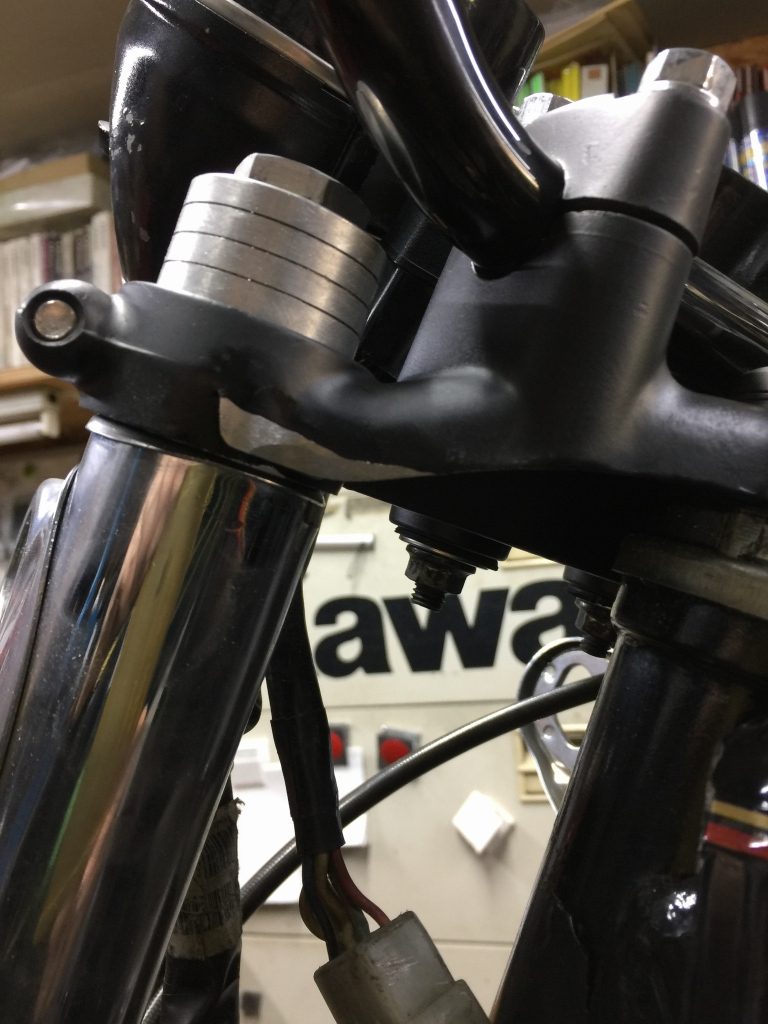

ハンドルストッパーまでは極わずかなので、アッパーステム側を少し削って逃げを作ります。



これで、ノーマルの切れ角で当たらないようになりました。



反対側も同様に処理します。



次は本題のオイルクーラーの取り付けです。

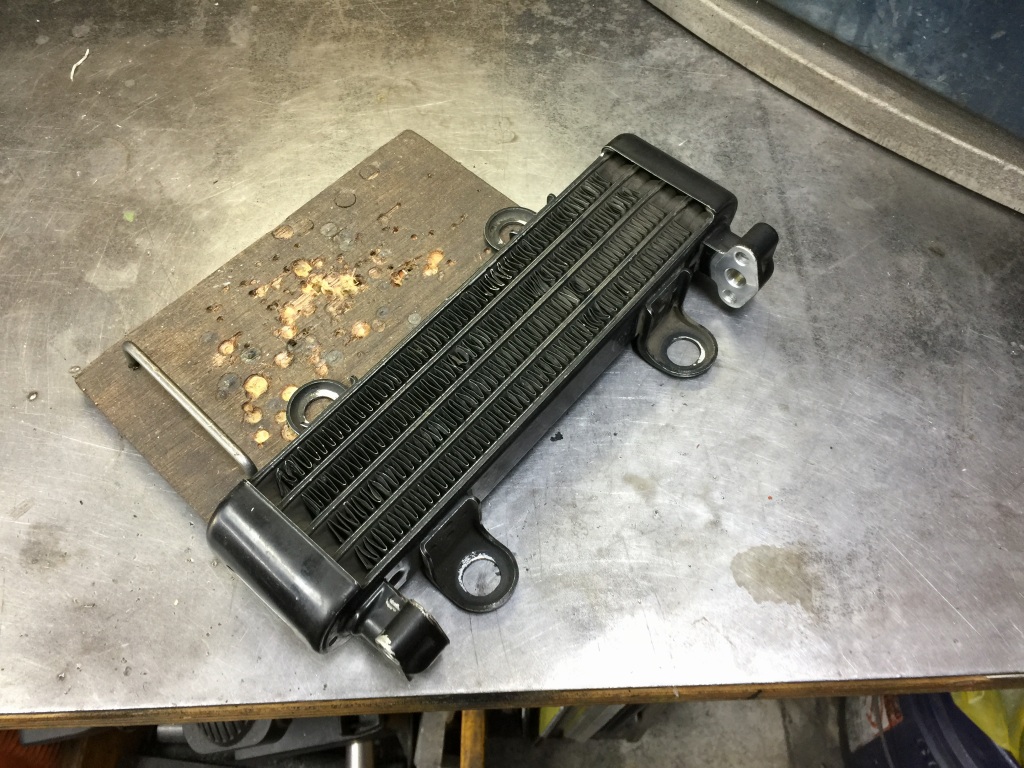

コアはZ1100R純正の5段コアを改造して使用します。

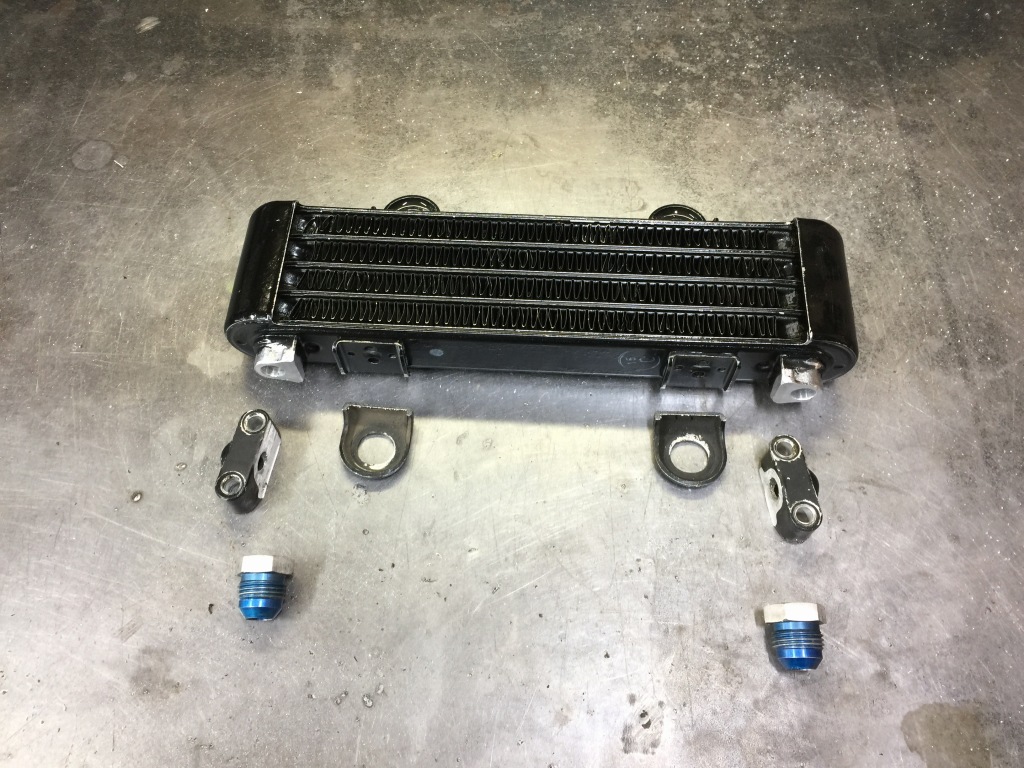

先ず、不要な部分をカットします。オイルフィッティングと下側のステーです。



カットしたフィッティングの部分に、アールズの#8コネクターを溶接します。

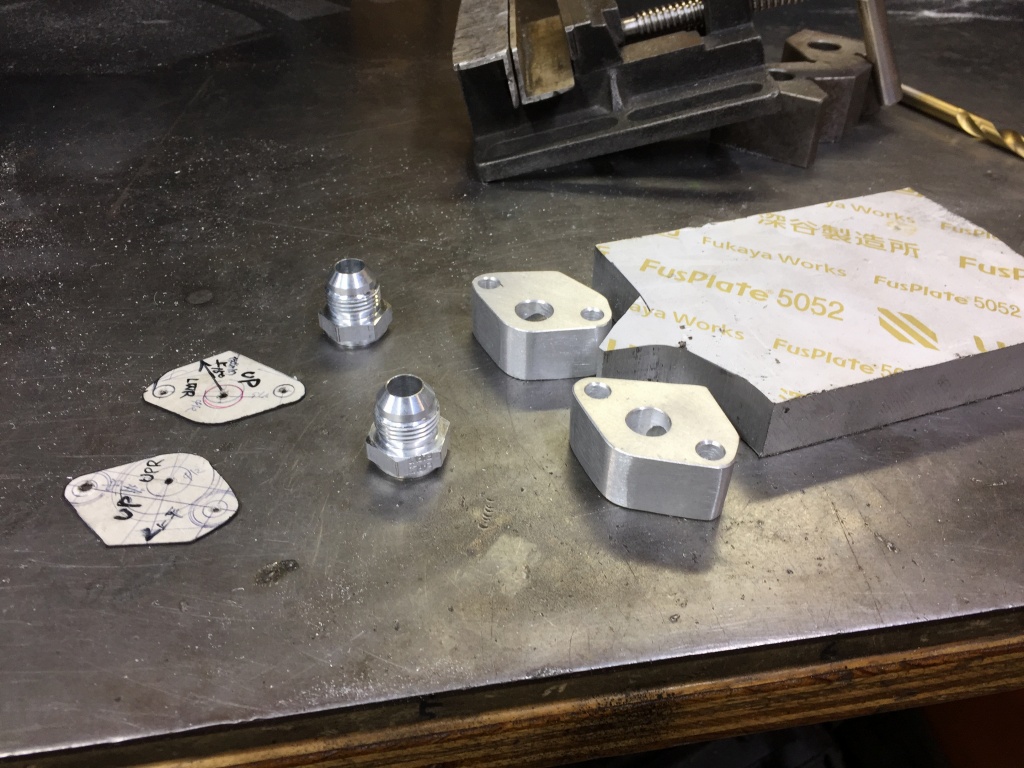

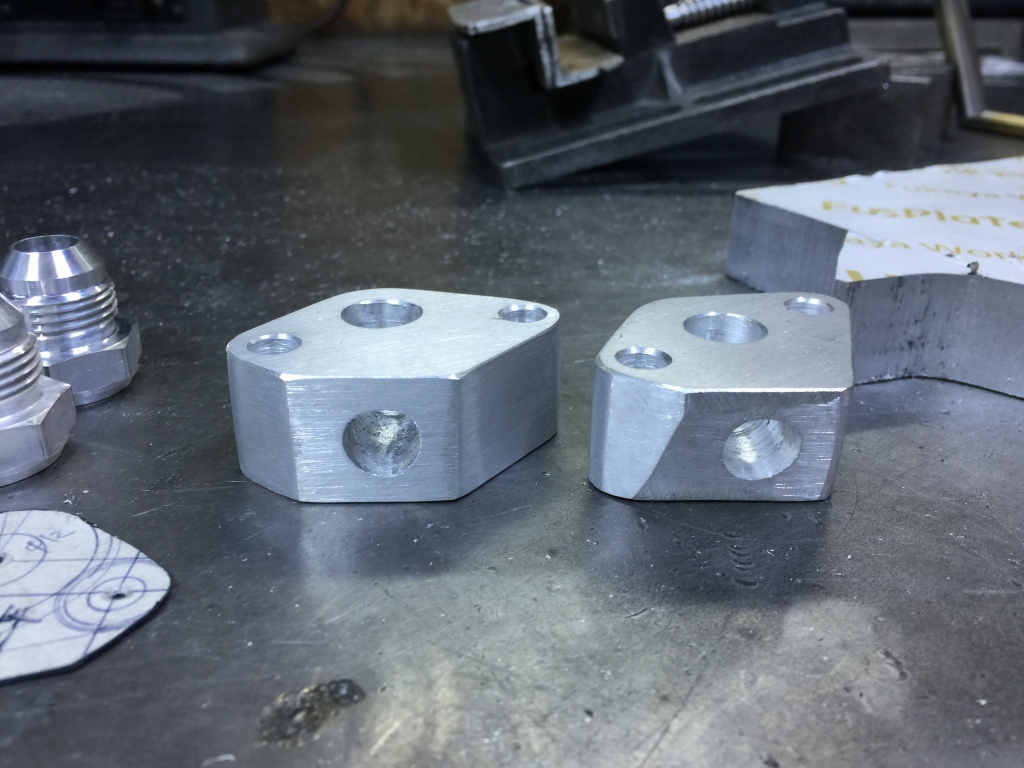

エンジン側のオイル取出しは、厚いアルミ板から切り出したブロックを使います。



2方向から穴を開けてオイル通路とします。

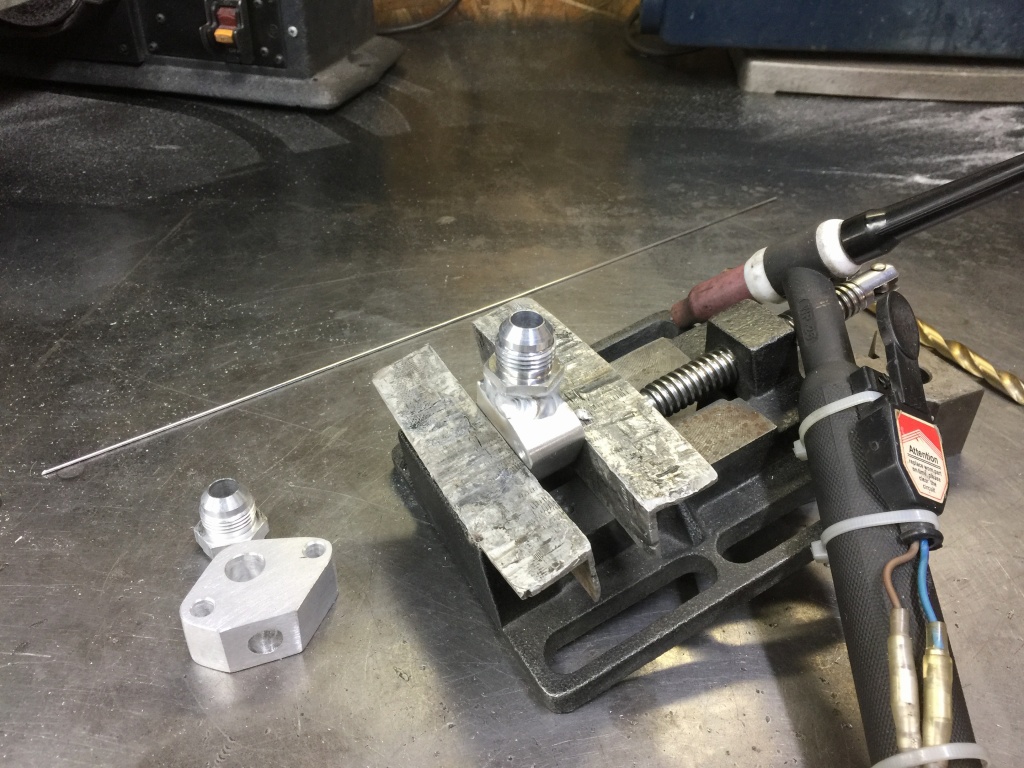

こちらにもコネクターを溶接します。

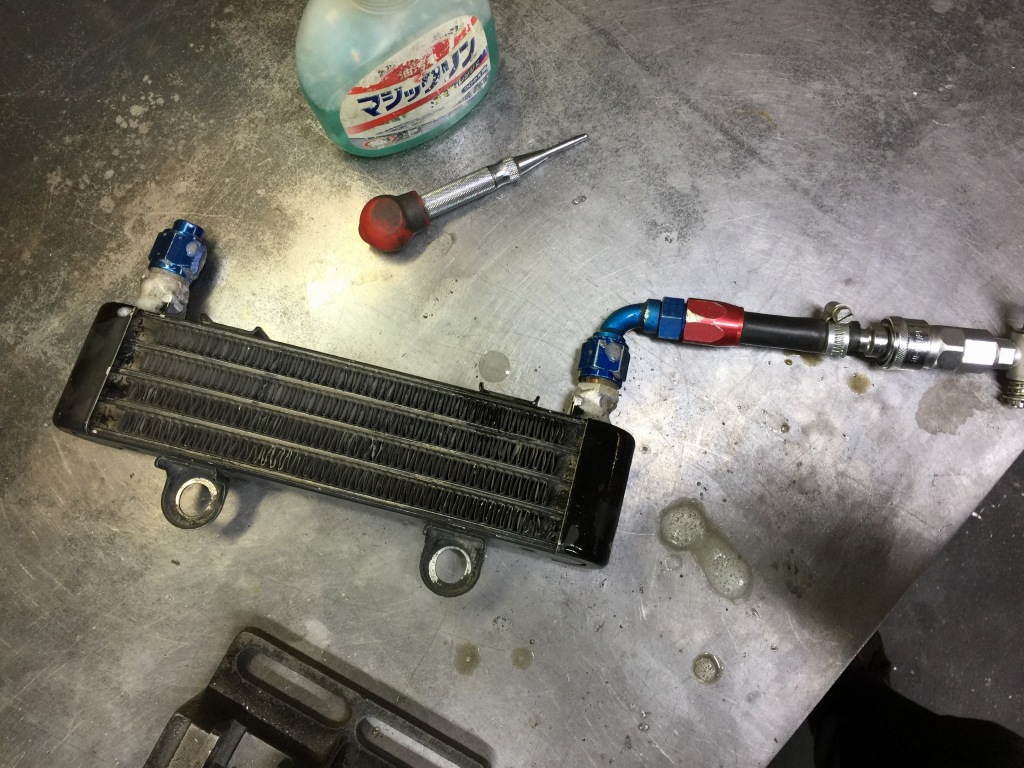

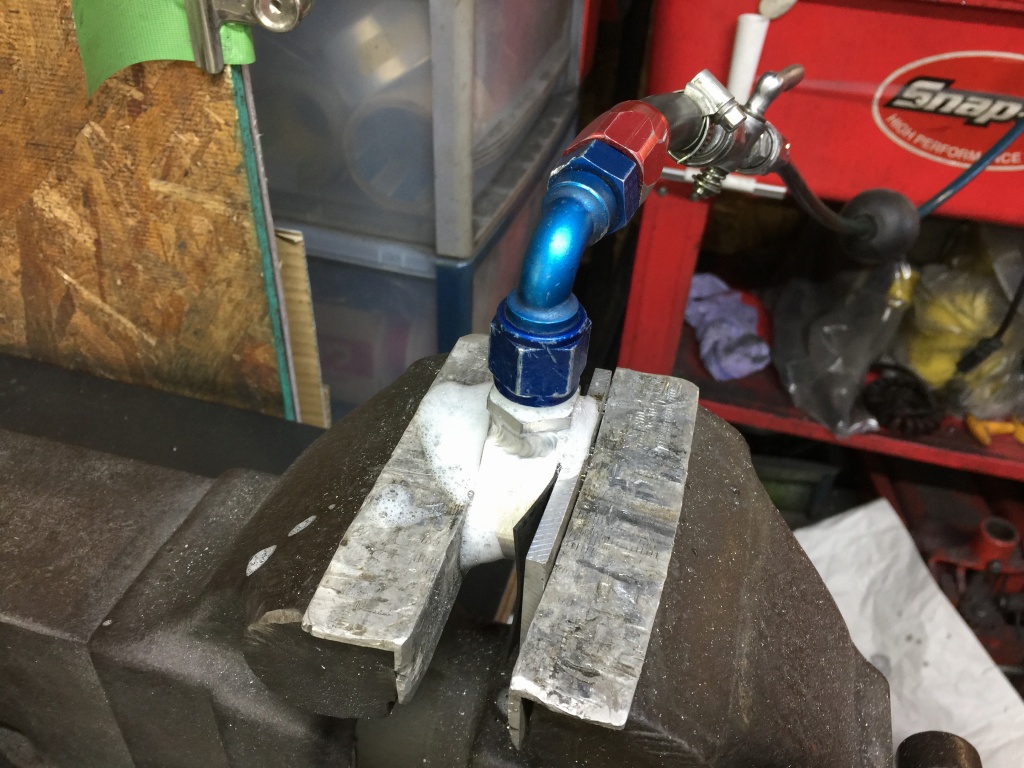

溶接が終わったら、高圧エアと石鹸水で漏れチェックします。

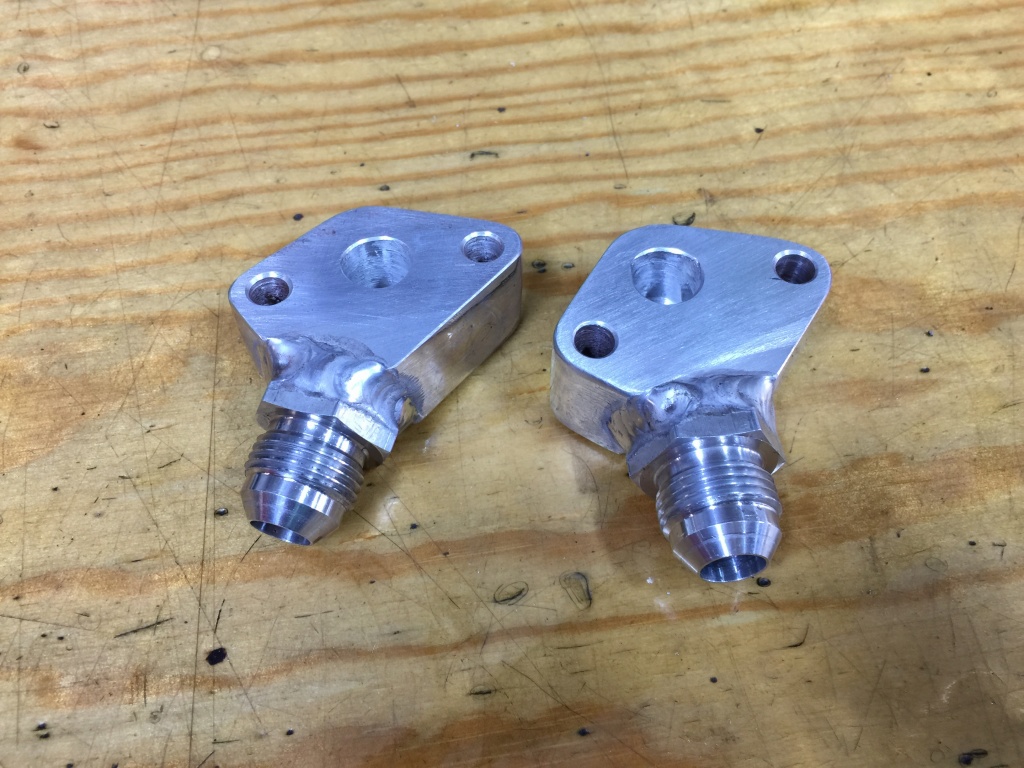

完成したオイル取出しはこんな感じです。

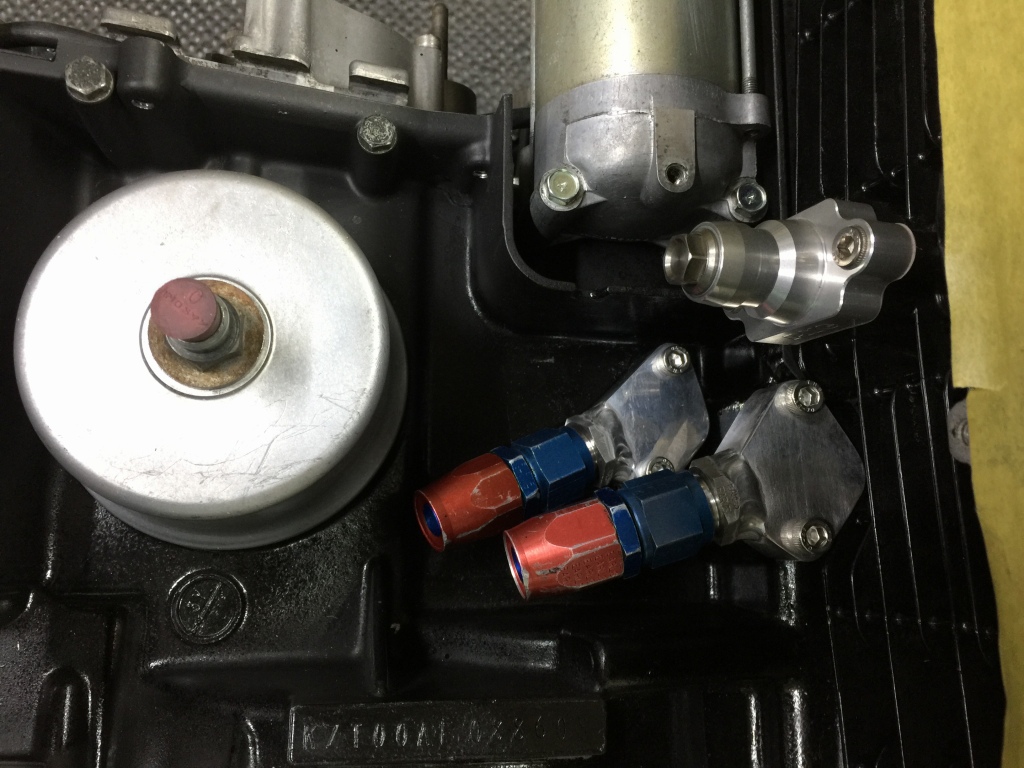

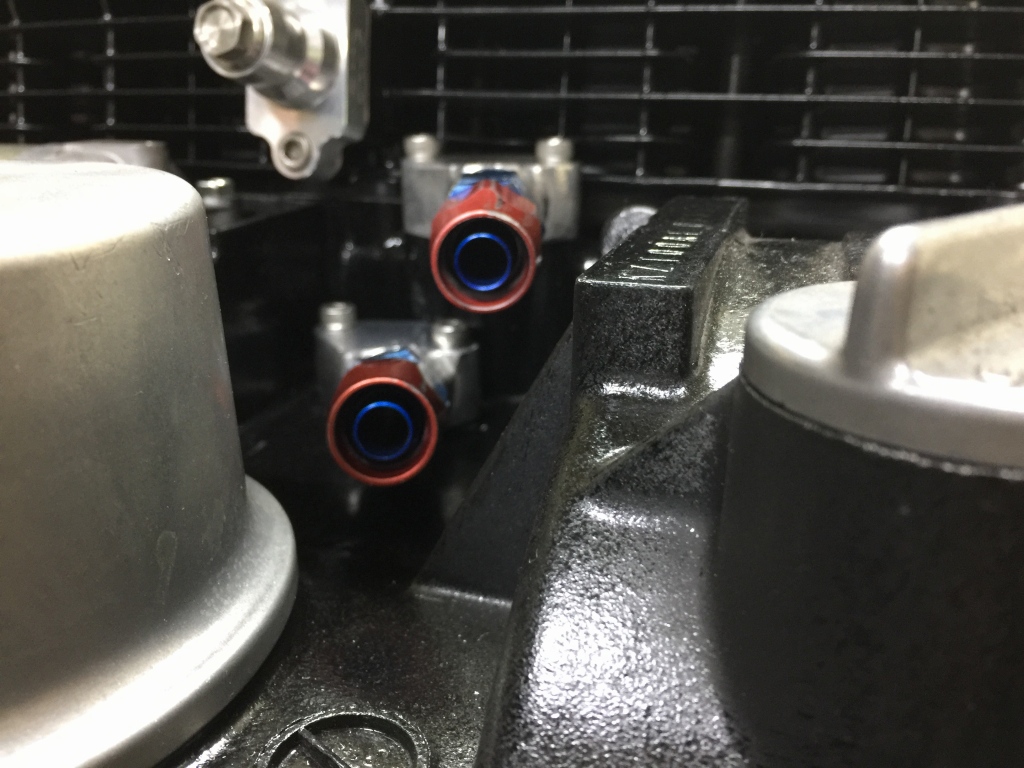

オイル取り出しをエンジンに取り付けます。



キャブの整備性を第一に考えて、ホースはこの谷間を通すレイアウトです。

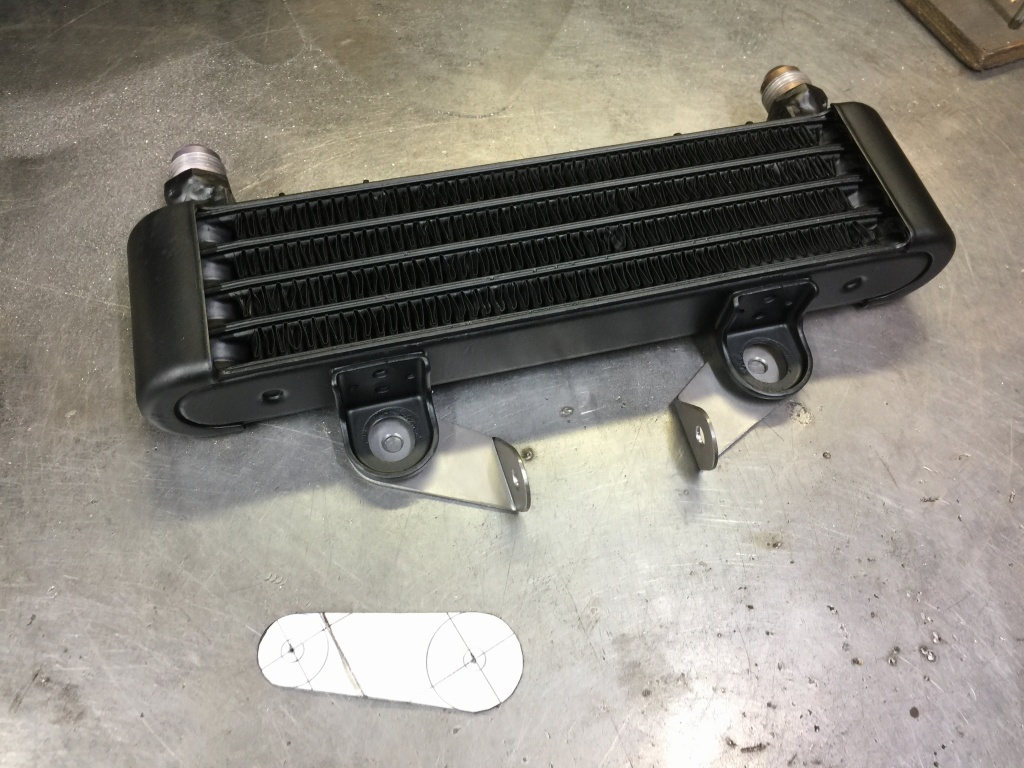

オイルクーラーは垂直マウントするので、専用のステーを設計します。

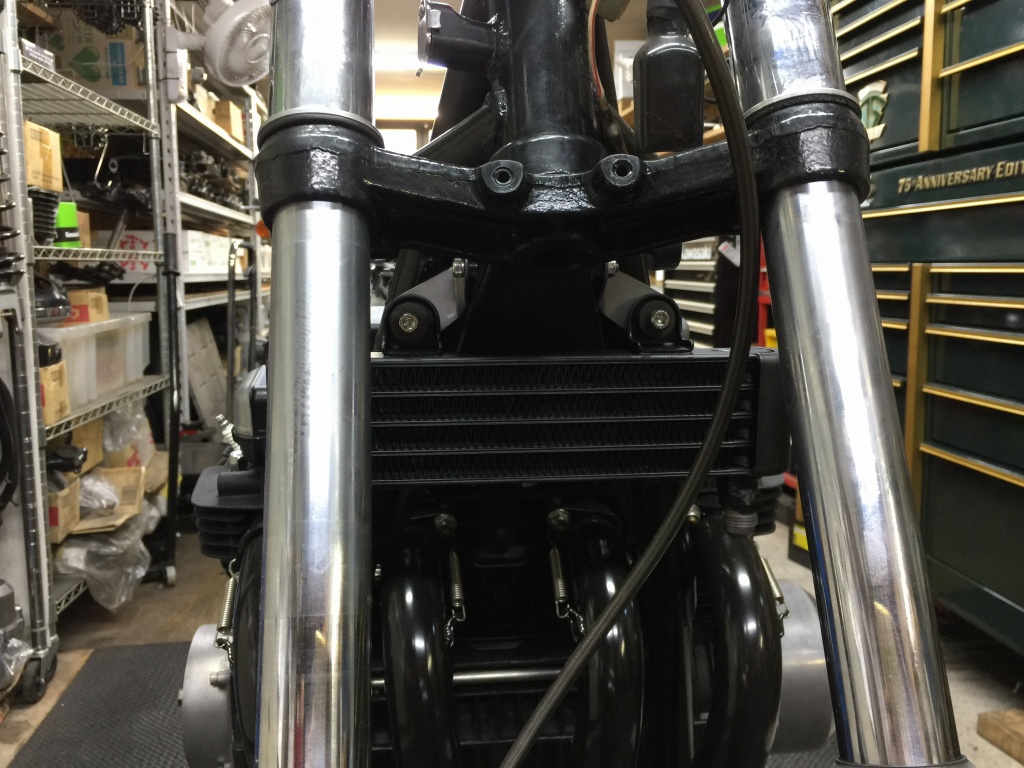

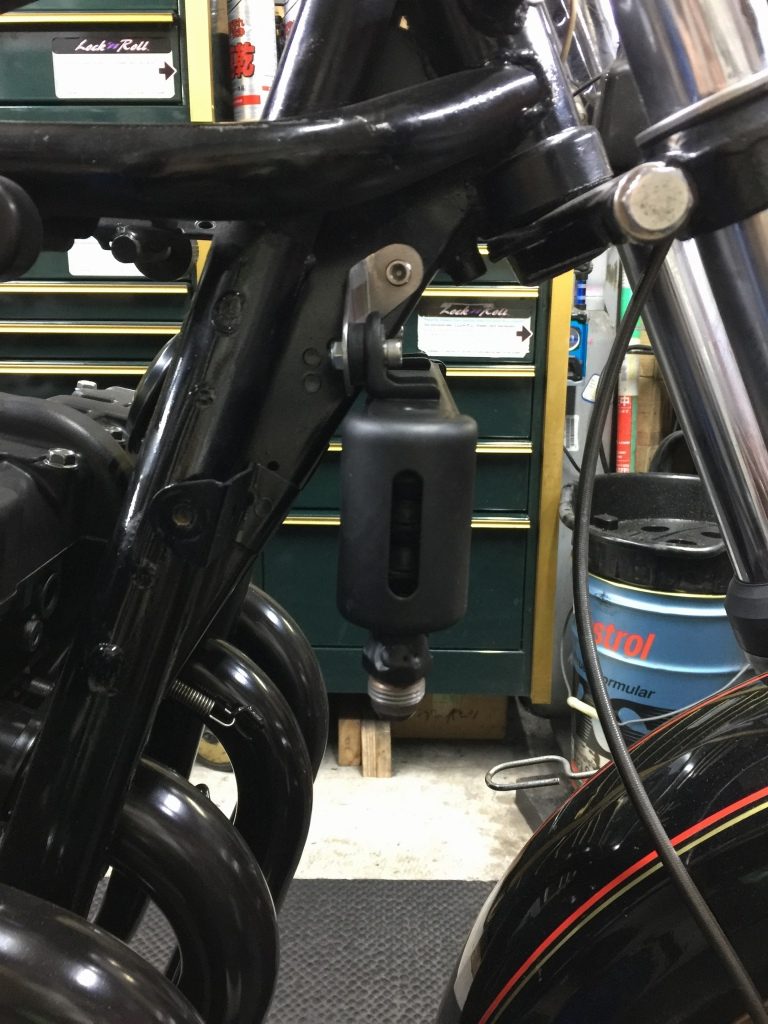

コアを仮付けするとこんな感じです。



コアは垂直なので、走行風に対して最大の効率です。

且つ最大限上側にマウントしているので、コアの下側からヘッドにもフレッシュエアーが当たり、ヘッドも直接冷却されます。

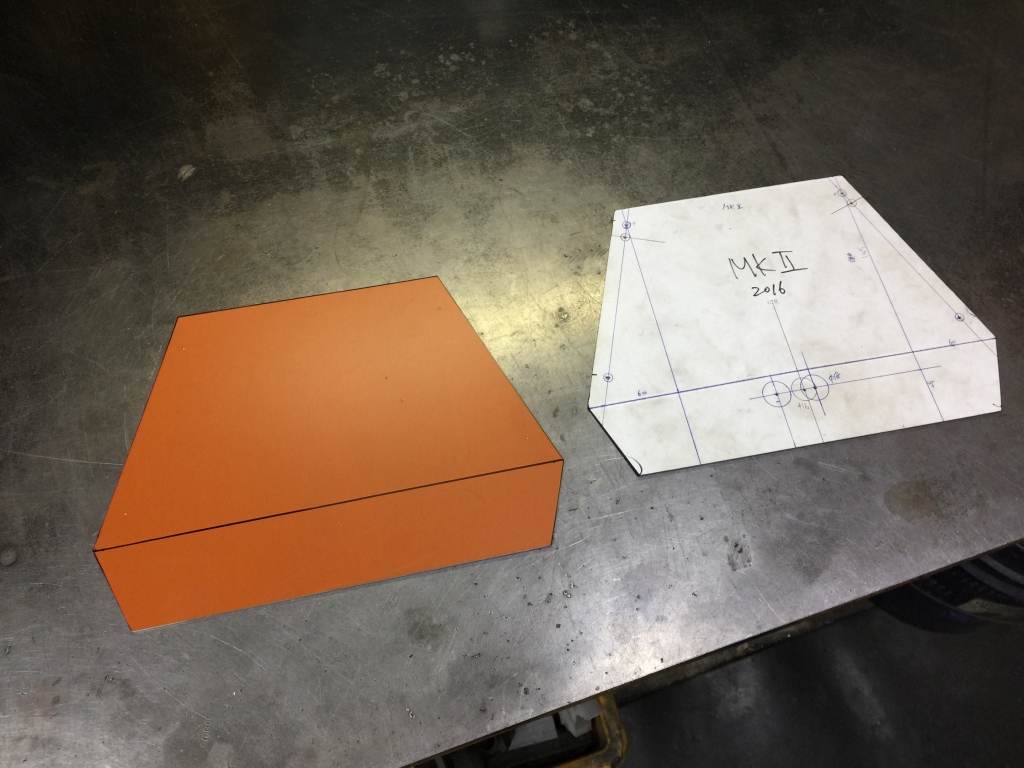

続いて、キャブ後方隔壁を製作します。先ずはジュラルミン板を切り出します。

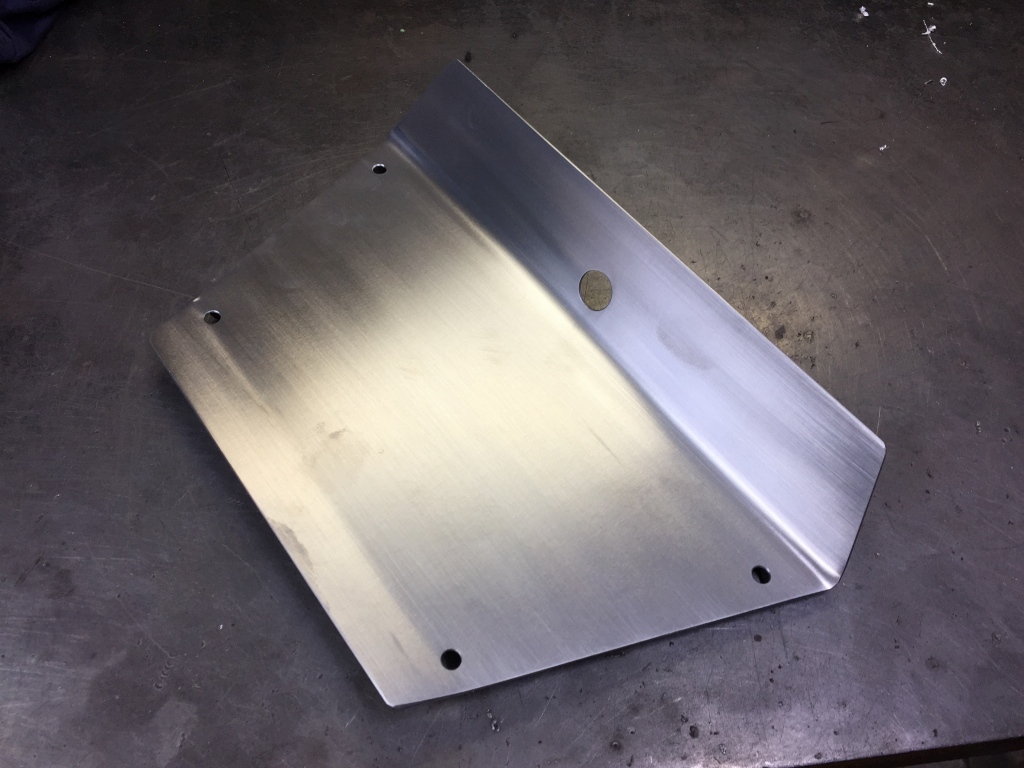

曲げ加工など施して完成です。

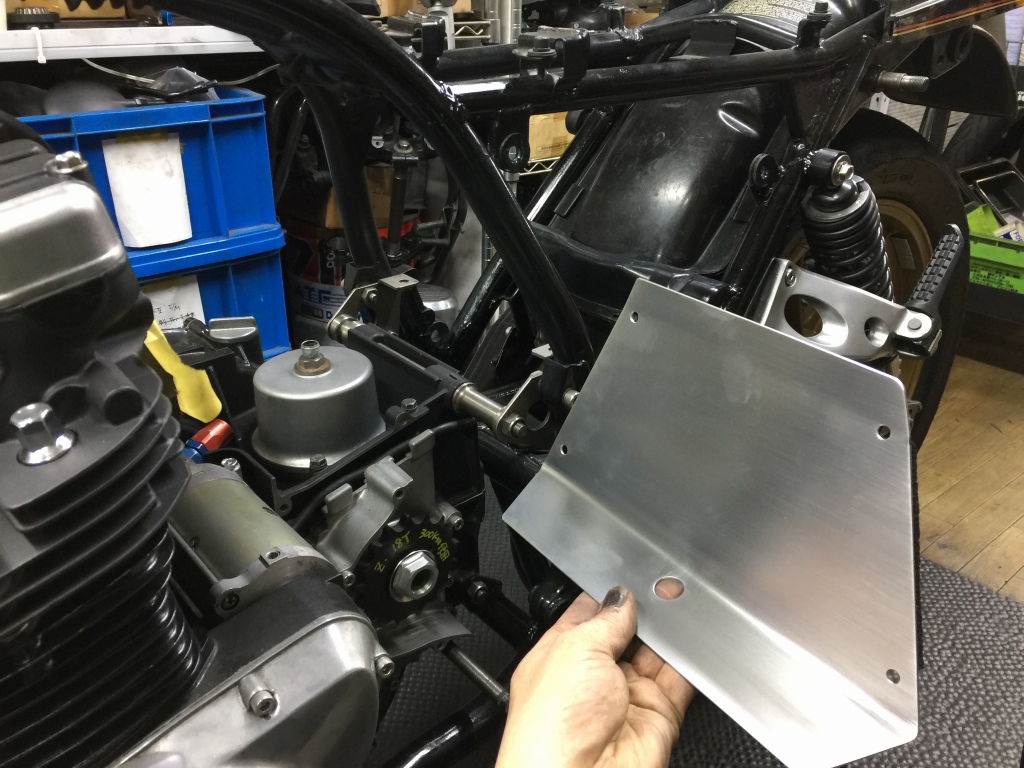

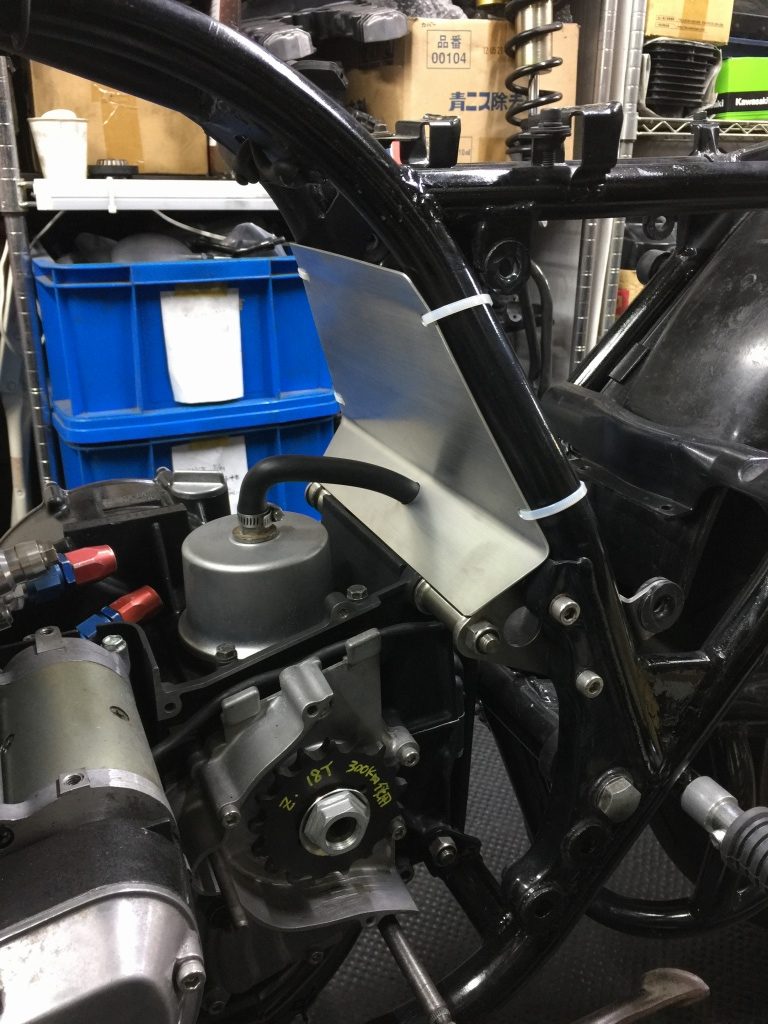

フレームに取り付けます。



取り付けるとこんな感じ。

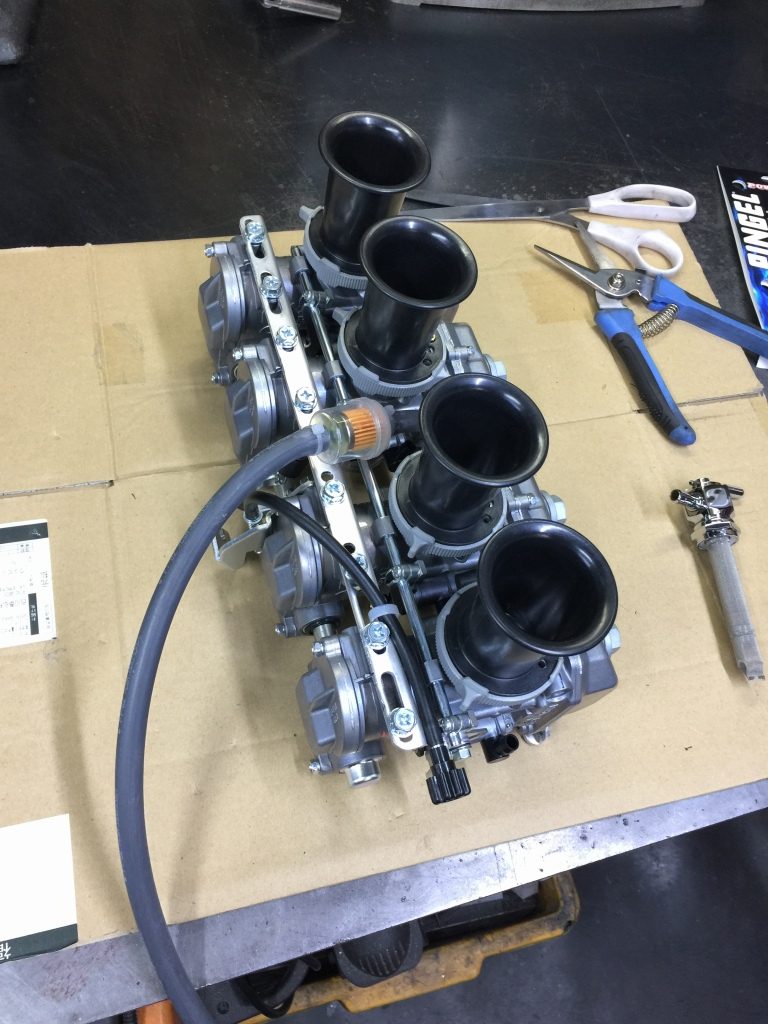

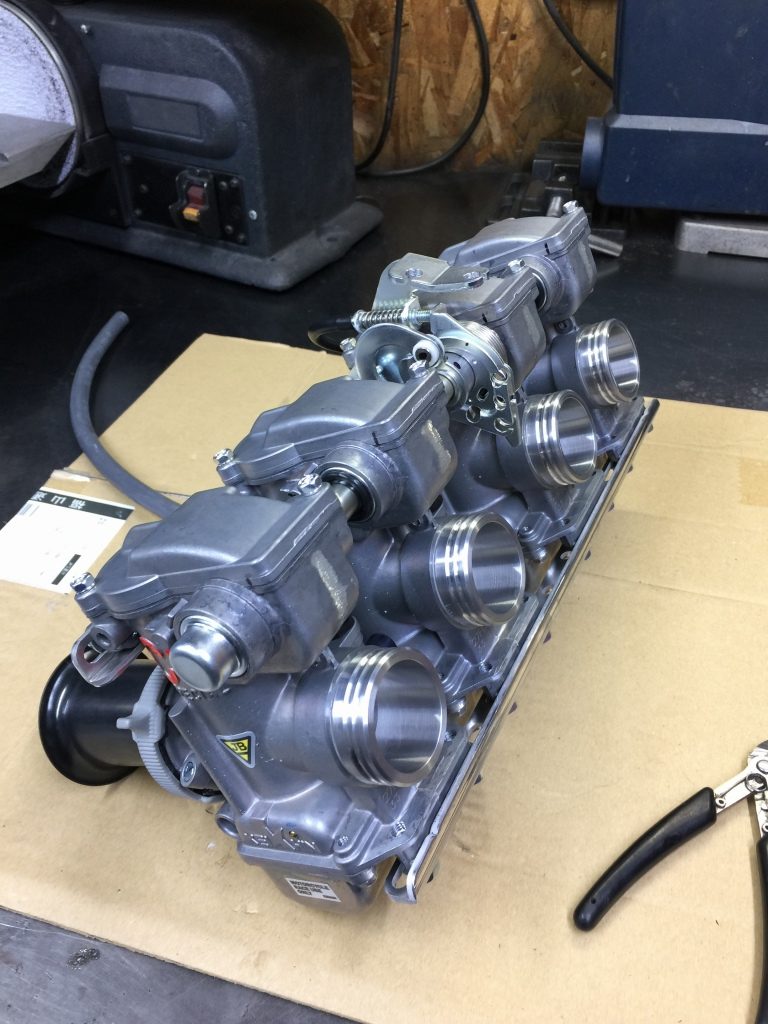

キャブはCR33をチョイス。



スピゴットは、スピードショップイトウ製の、J系キャブホルダー用ショートタイプを使います。

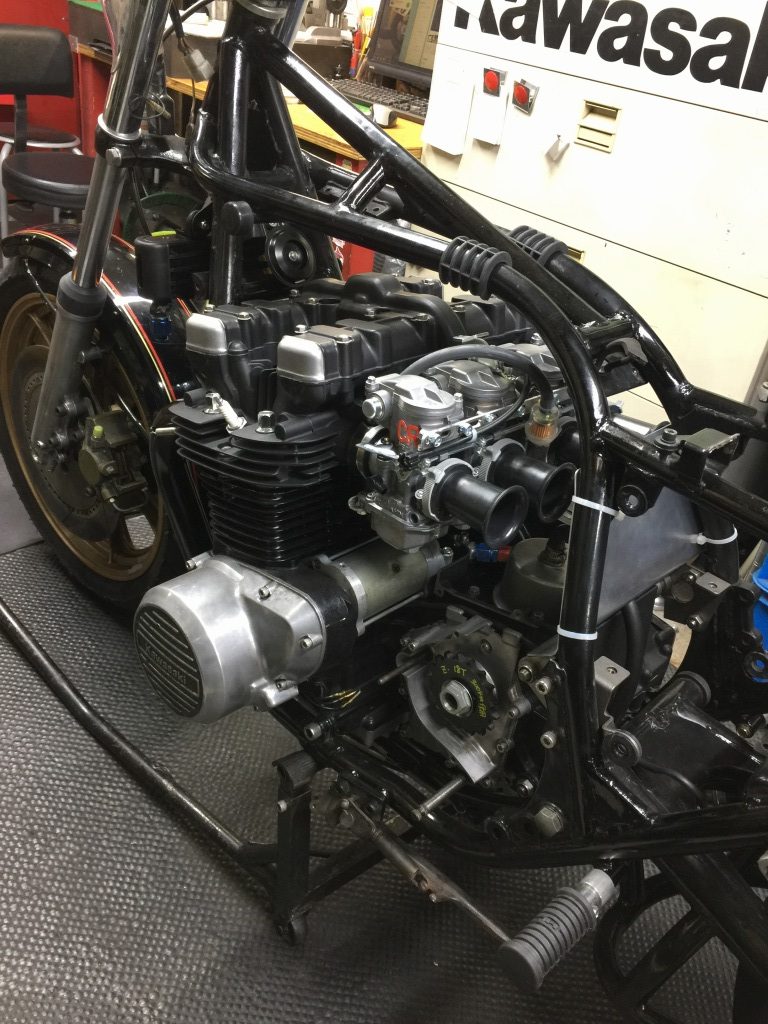

キャブを仮付けし、どんどん進めていきます。

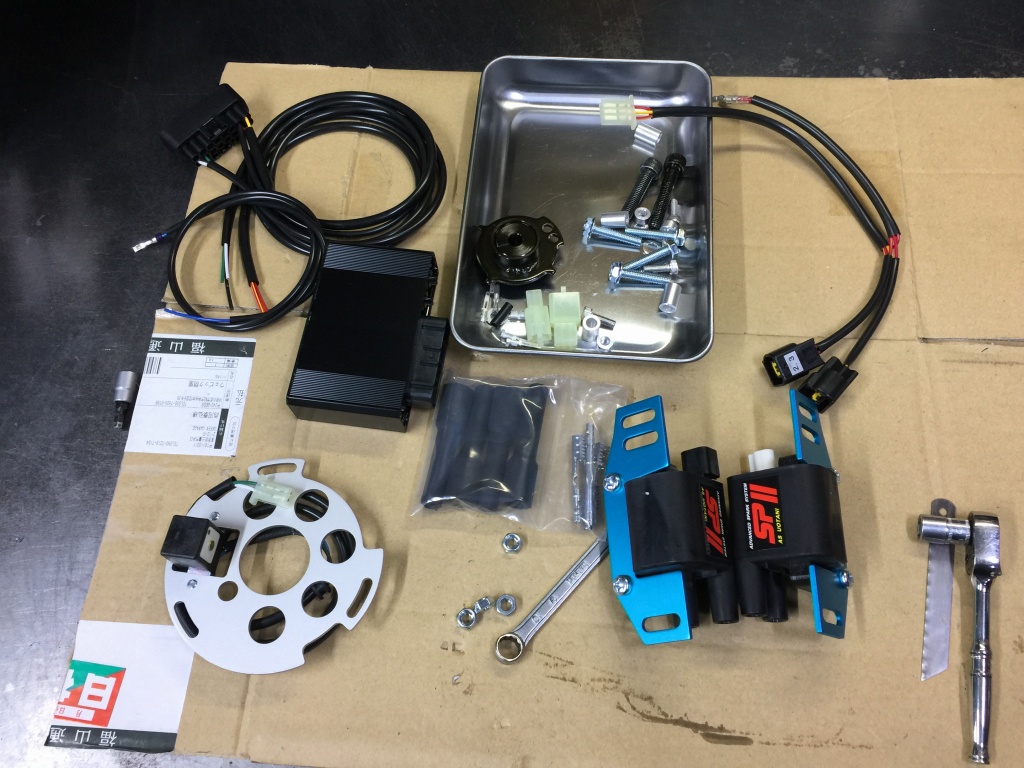

点火系はPAMS版のウオタニSP2をチョイス。国内メーカーなのでアフターも安心の一品ですね。

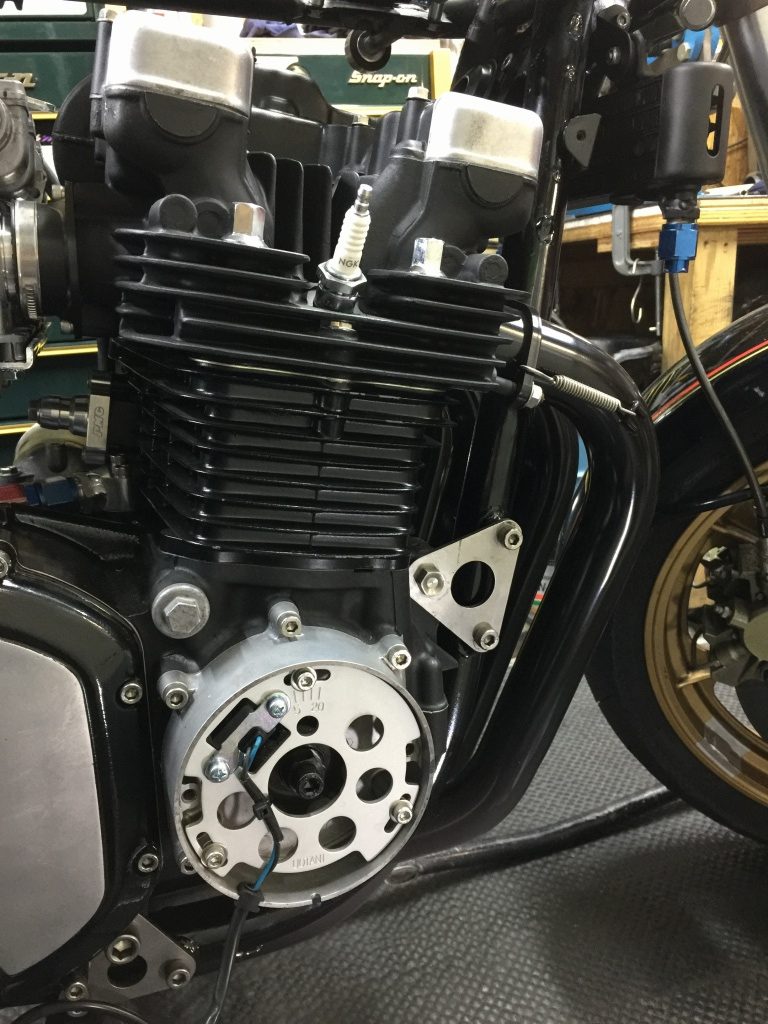

ピックアップを取り付けます。

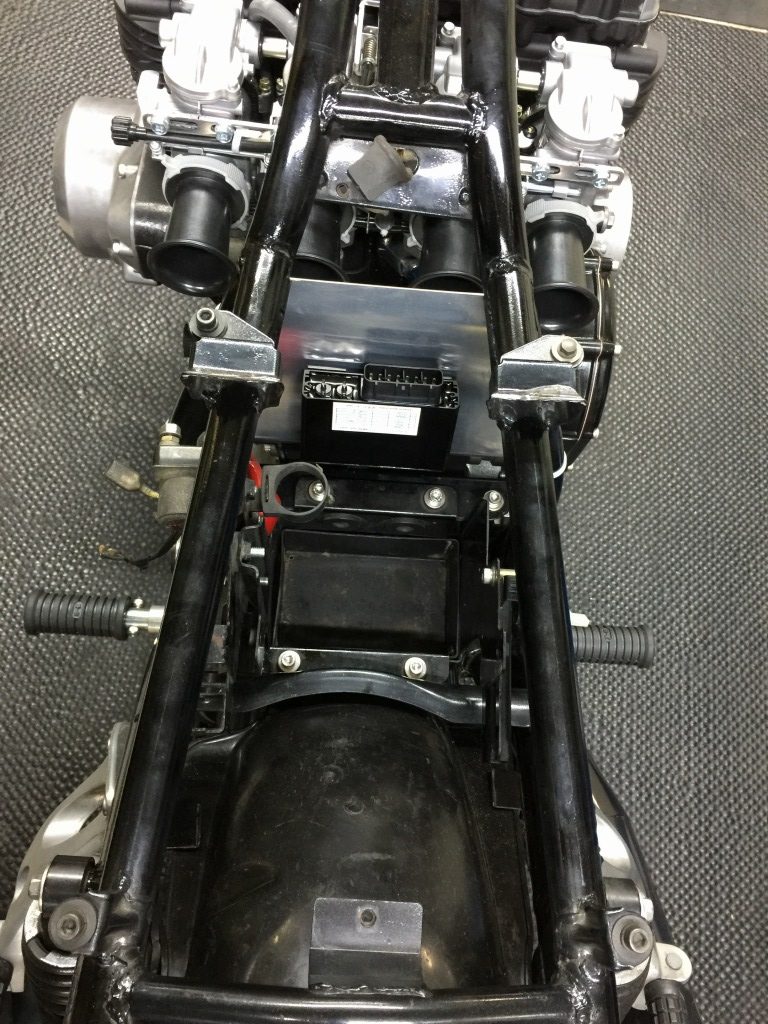

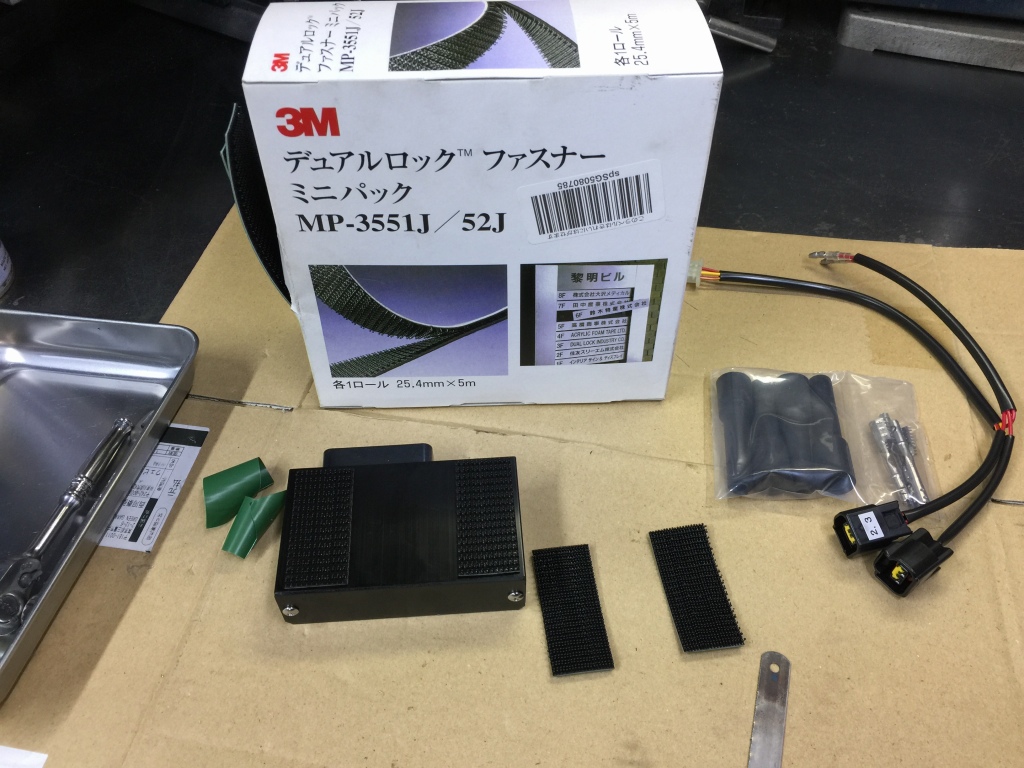

ユニット本体の取り付けは、簡単に脱着できるのに固定が確実な3Mのデュアルロックファスナーを使います。



取付場所は隔壁の裏側です。

サーキット走行もこなせる仕様で製作を進めます。
