Z1000Mk2 K.H様 ワークススイングアームの追加工



160ミリタイヤまで適合するように製作しておいたワークスタイプのスイングアームですが、

タイヤウォーマーを使うにはもう少し内幅が必要とのことで、追加工します。



現状は、ダンロップのα14 150/70-18 をクリアするべく、内幅を160ミリ+αにしています。

α14の150/70-18は、実幅159ミリほどあるためです。

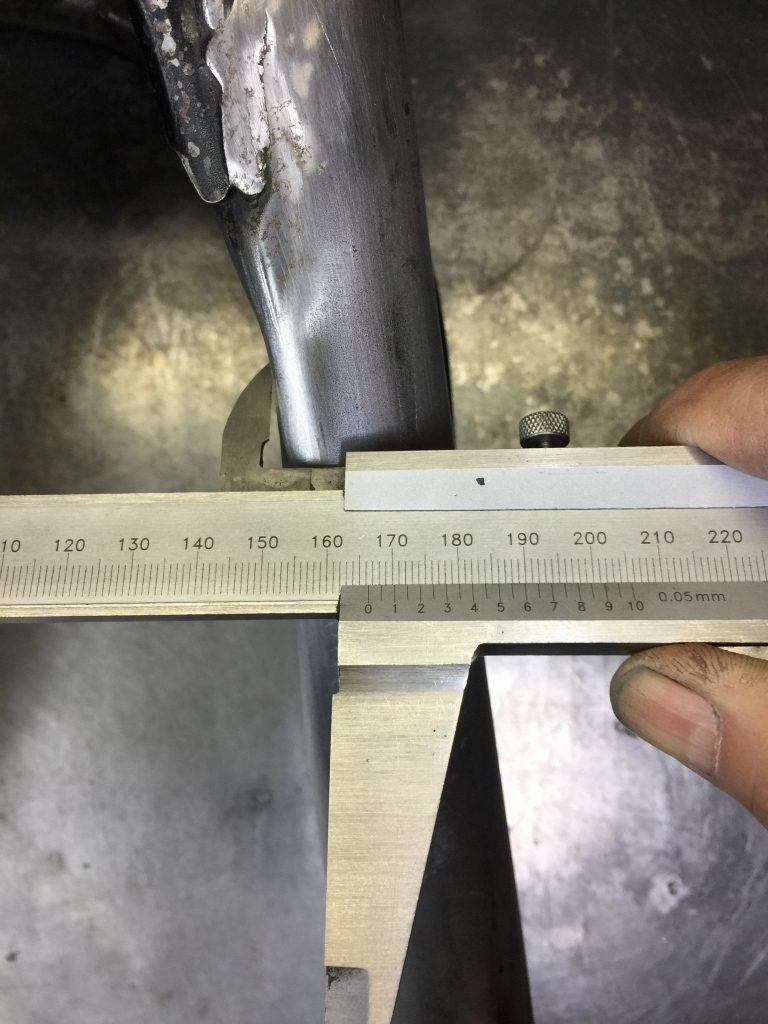

現状、一番狭い所で166ミリほどあります。

これにタイヤウォーマー分を足して、内幅175ミリ以上にします。

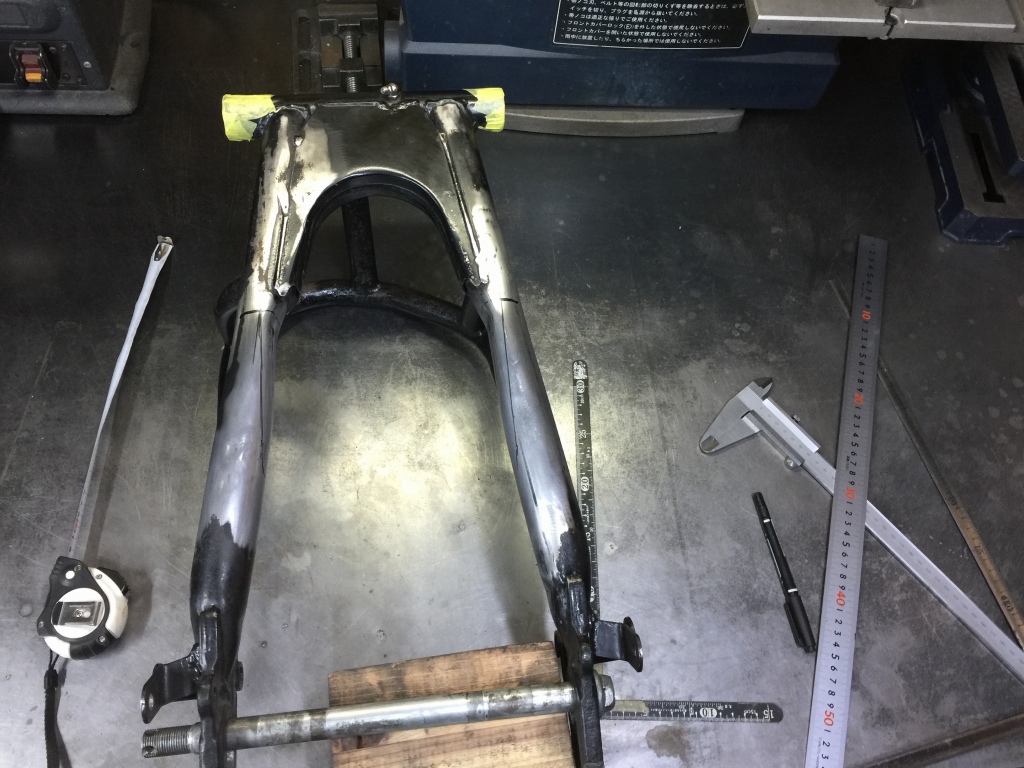

当て板分の厚みを考慮し、内幅180ミリの位置にマーキングします。

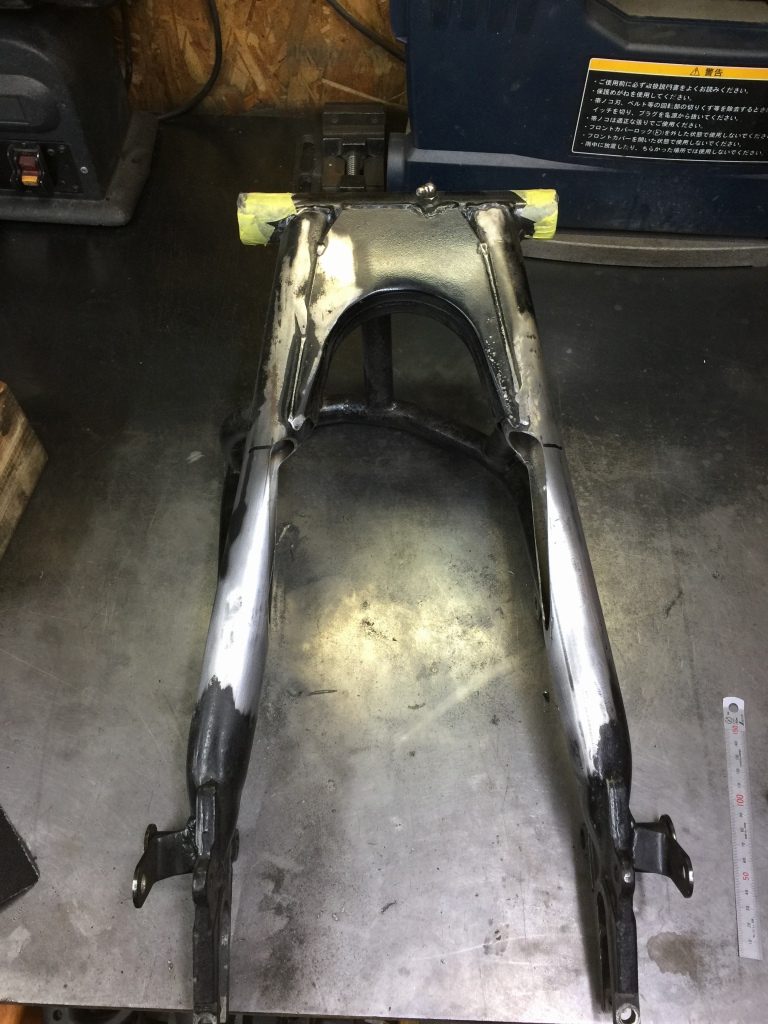

マーキングに合わせて大まかにカットします。



切断面を仕上げます。えぐったところのは、メインパイプの径に対し約半分ほどになります。

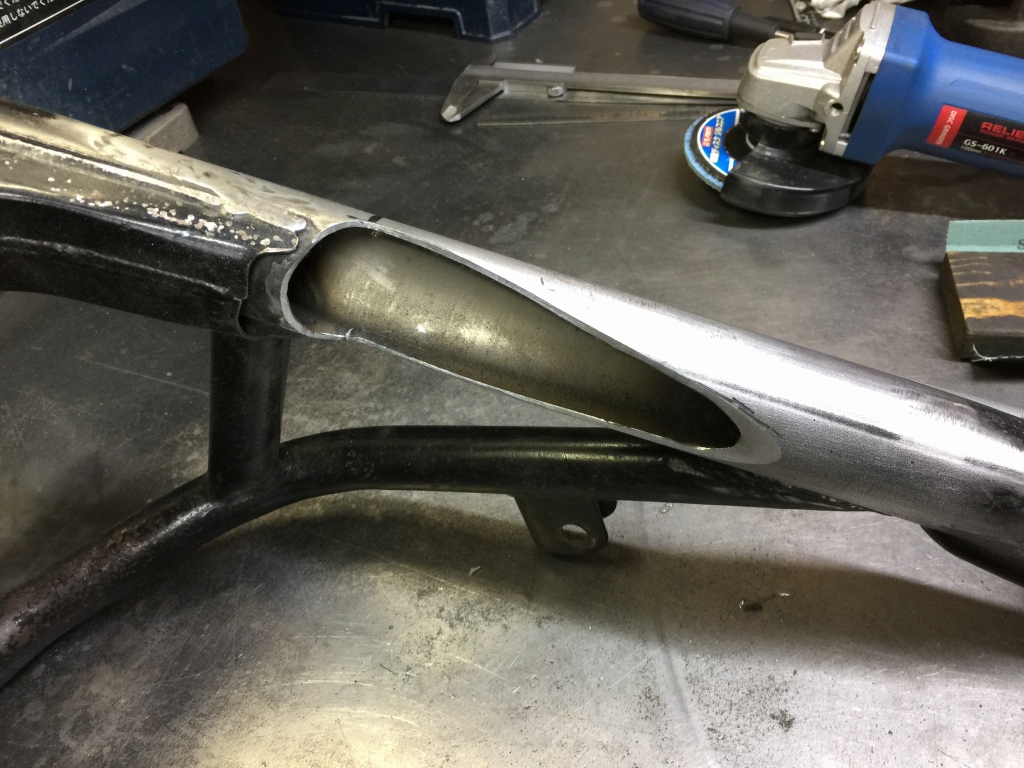

カットしたパイプの中は、サビも無くきれいです。

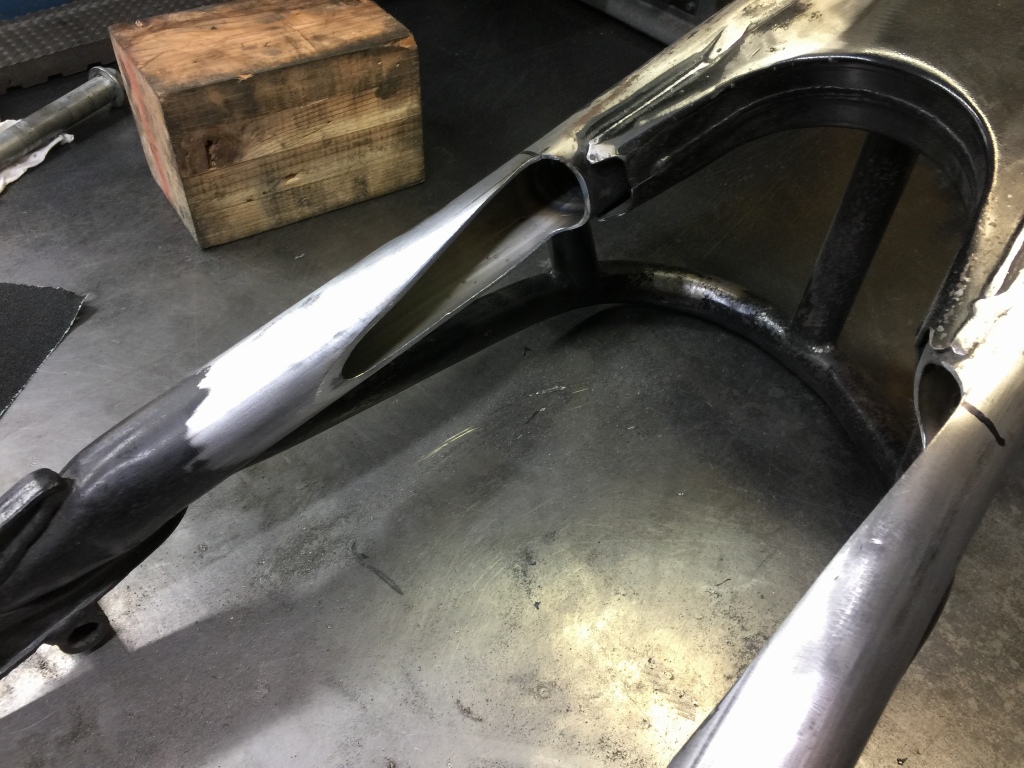

反対側も同様にきれいですね。

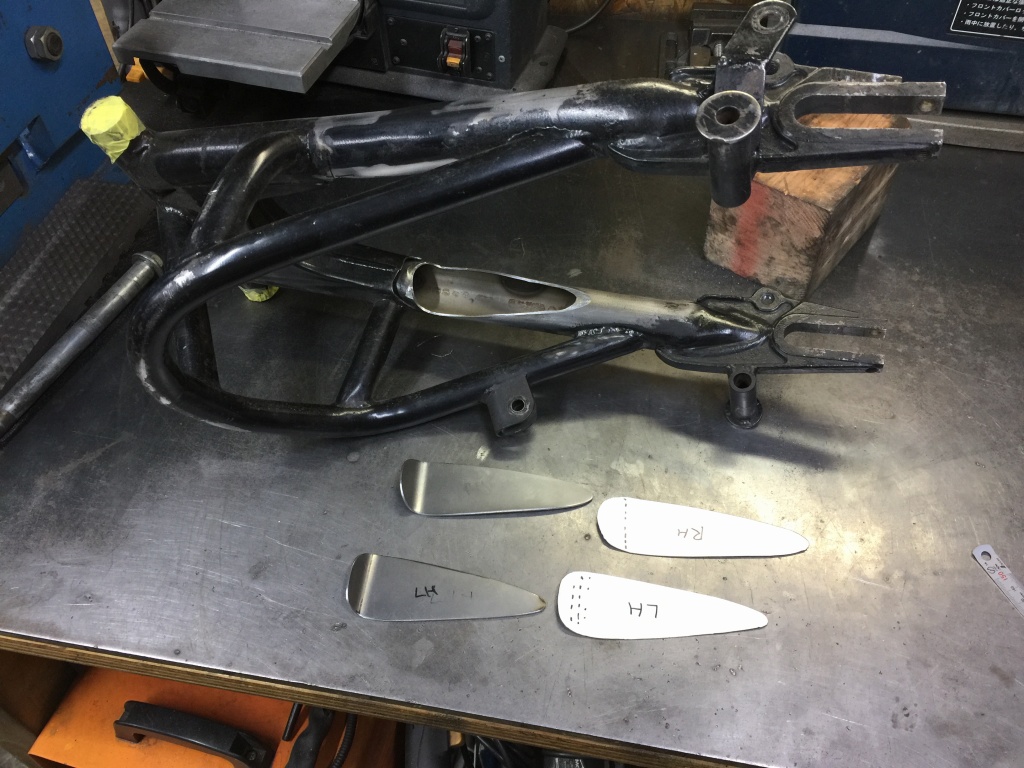

切断面を塞ぐプレートを切り出します。

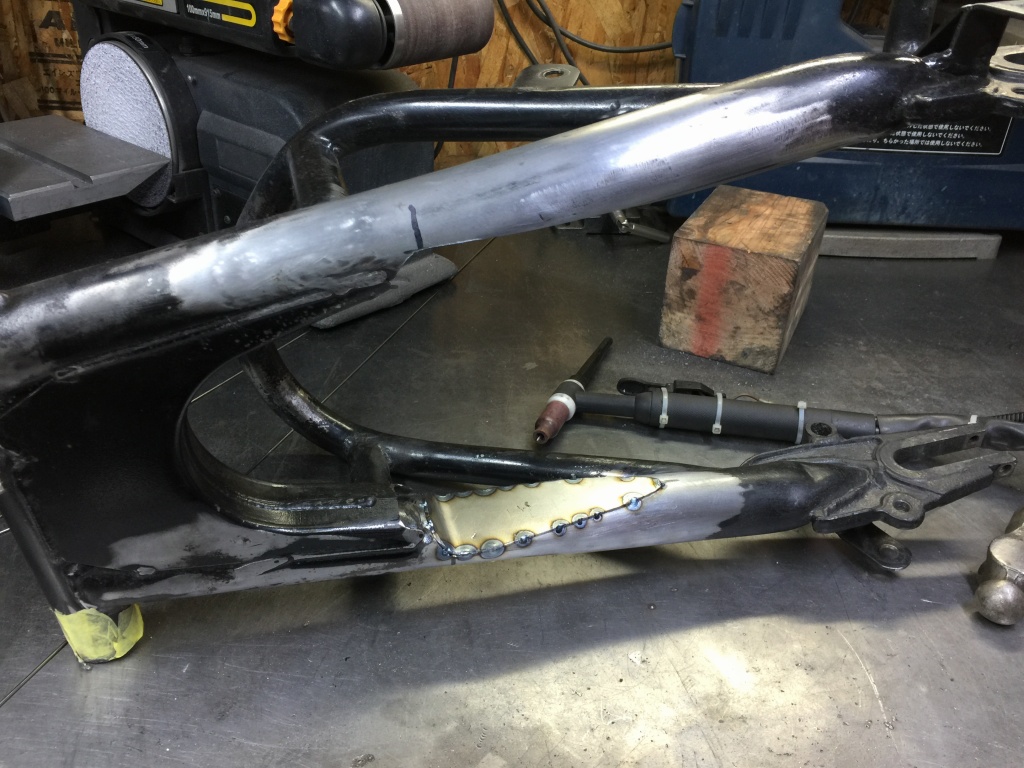

歪まないように、溶接で点付けしながら叩いて密着させます。

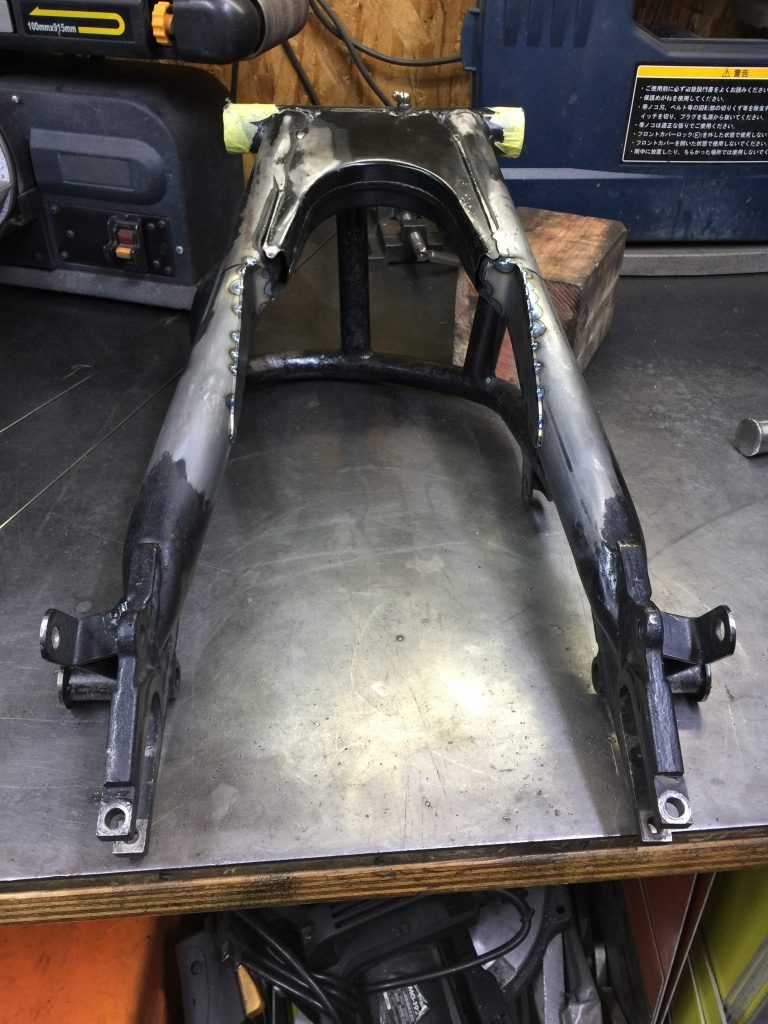

両側とも点付け終了です。

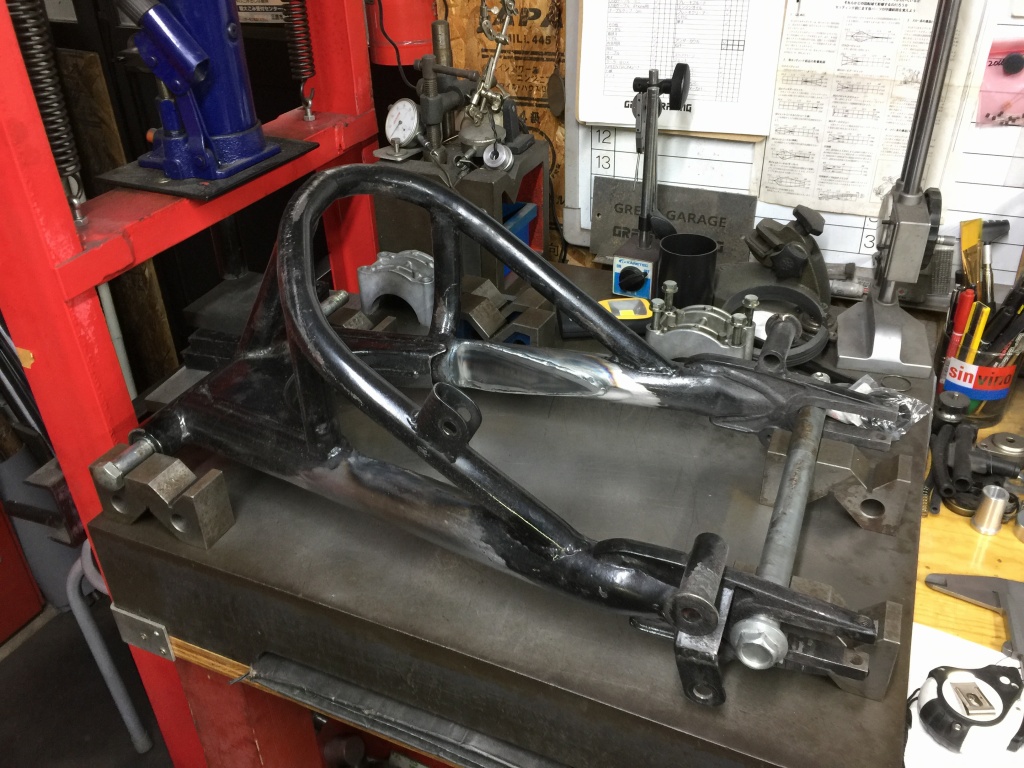

全周溶接後、定盤の上で歪が無いことを確認します。

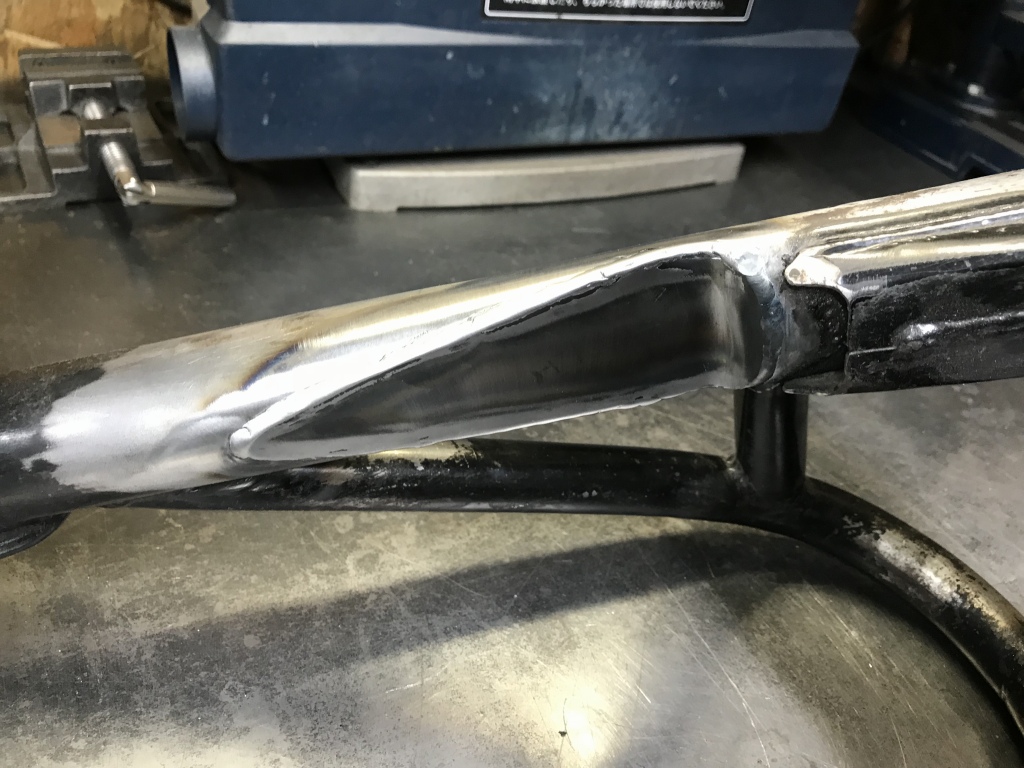

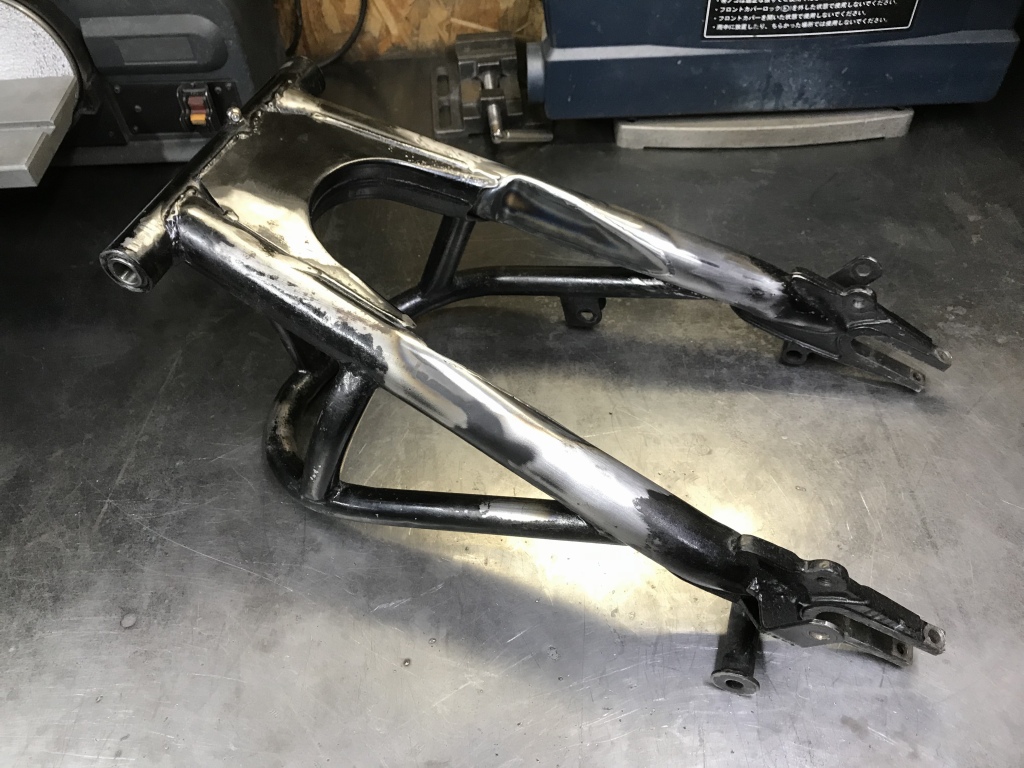

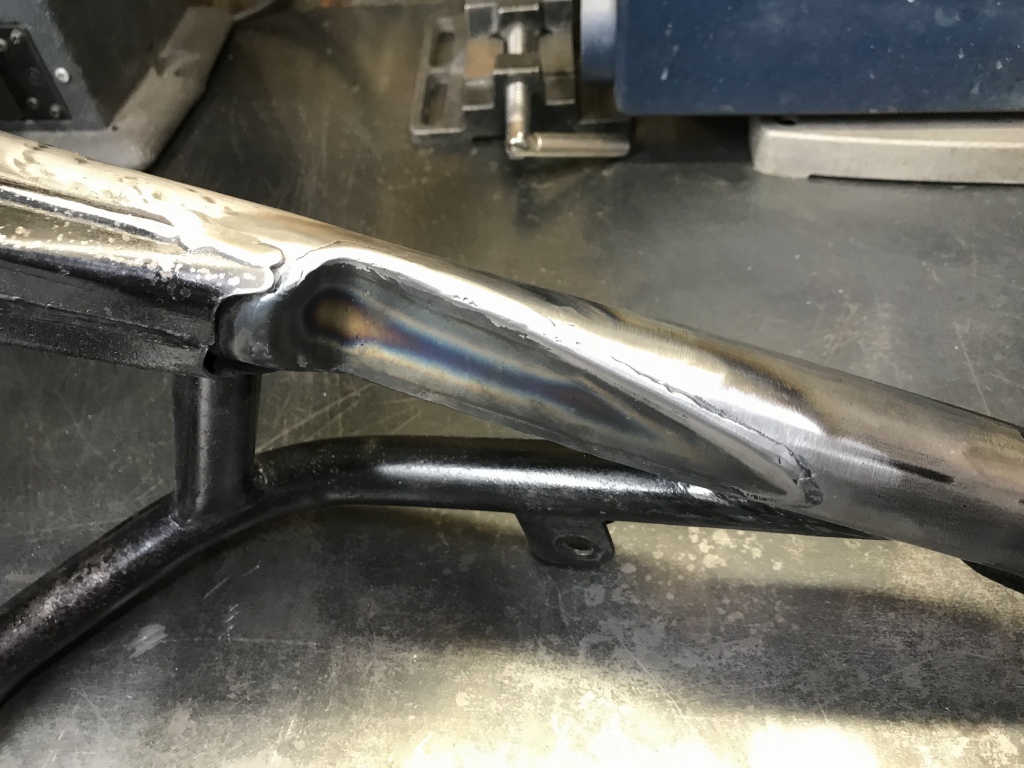

軽く研磨して完成です。

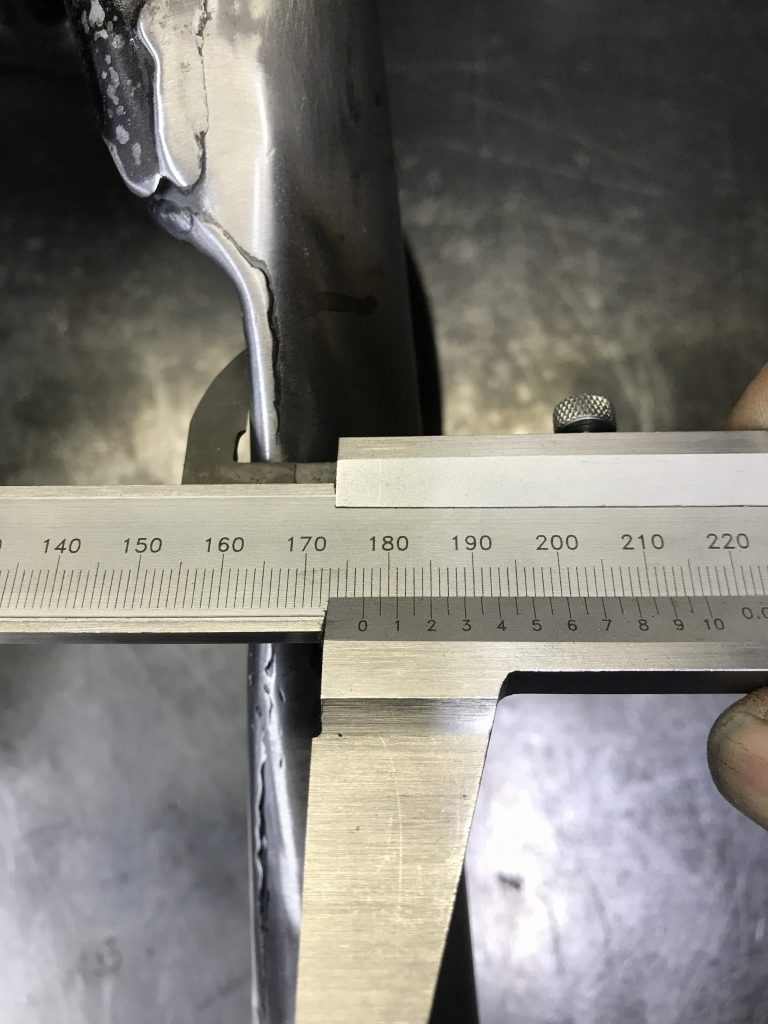

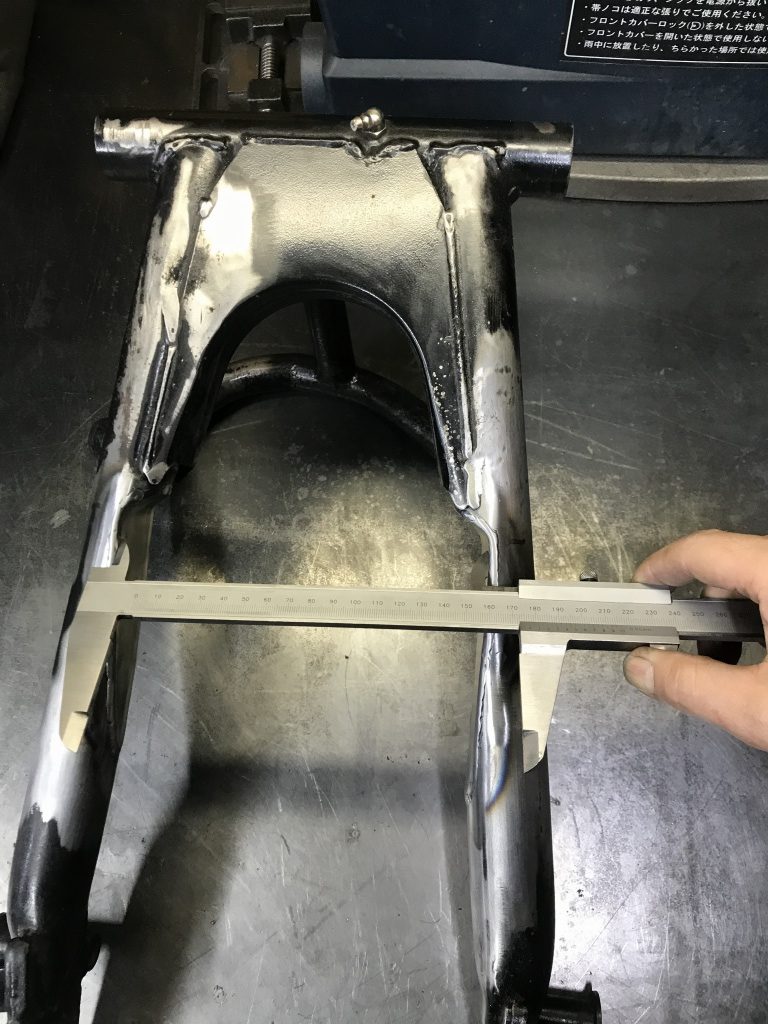

拡大後の内幅を確認してみます。



内幅は177ミリとなりました。これでタイヤウォーマーも使いやすくなるでしょう。
