Z1B N.Y様 交換用クランクケースの点検



クランクケースを破損したとのことで、交換用のケースを準備します。

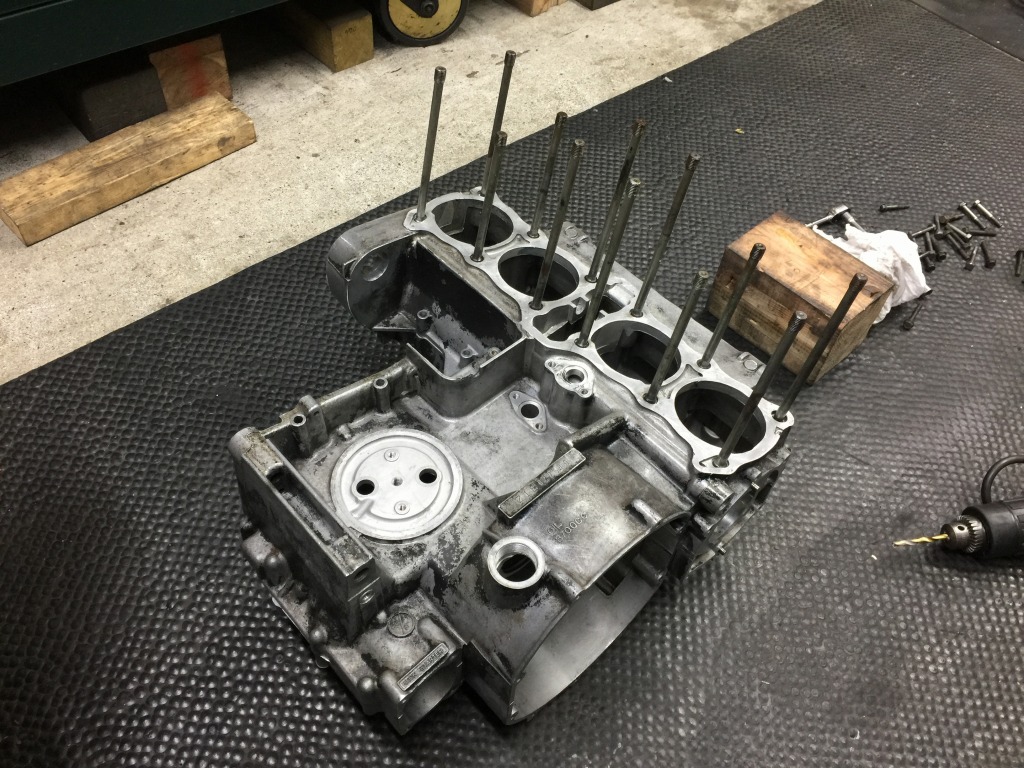

こちらはタイミング良く入手できたZ1Bのケースです。



全体的に大きな不具合は無さそうで、外観では画像の中央の爪部分が少し欠けている位です。

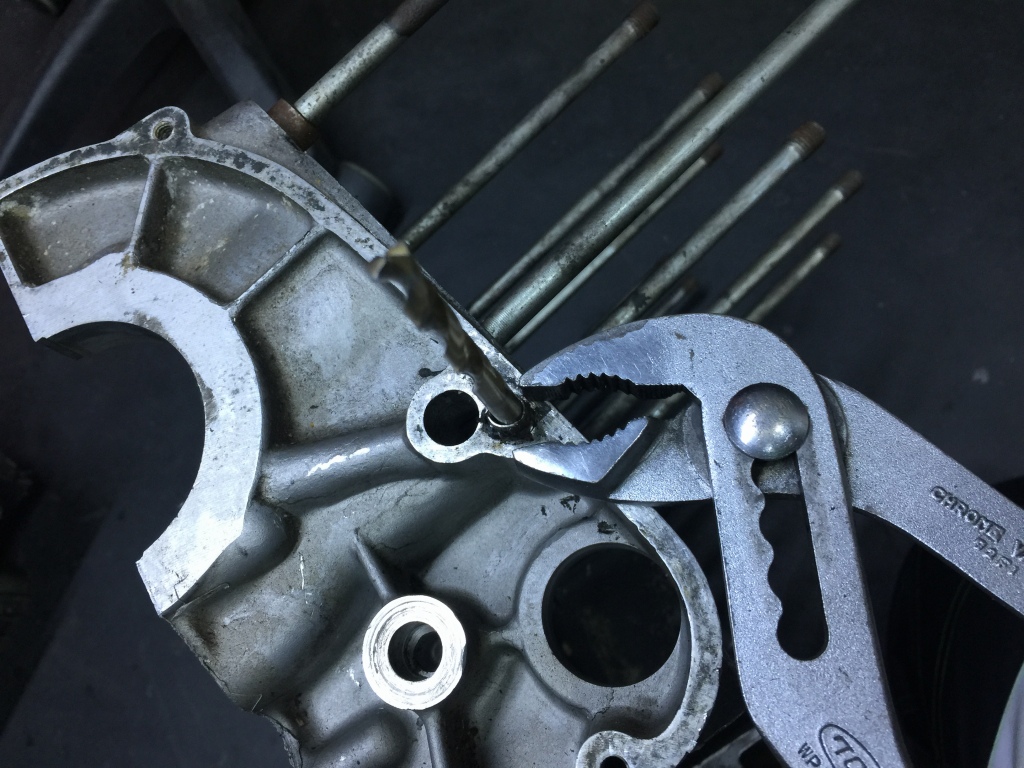

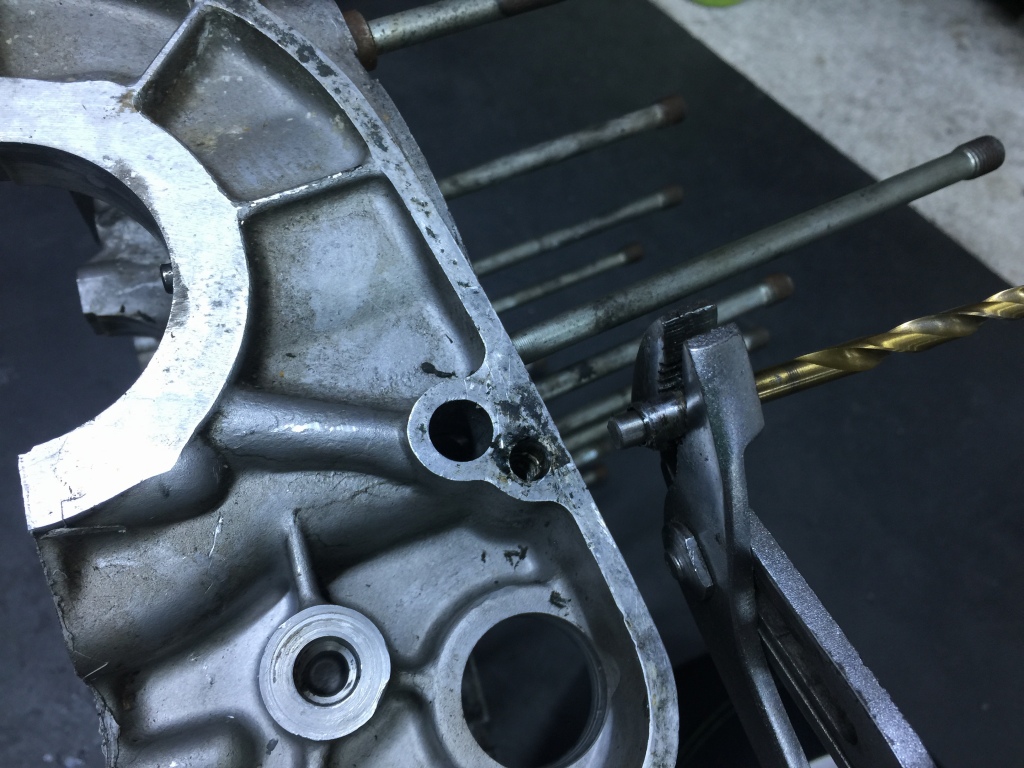

サビついているダウエルピンは、内径に合うドリルなどを挿してからつまんで取ります。



こうすれば最小の潰れでしっかり掴めるので、抜き損じることも少なくなります。

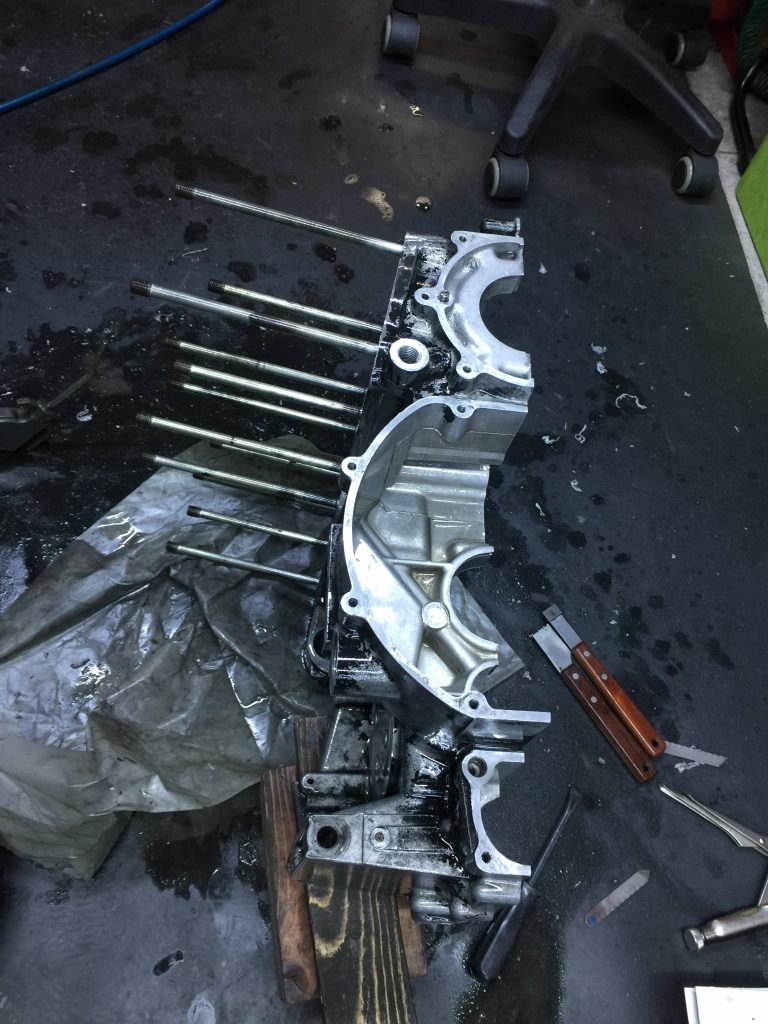

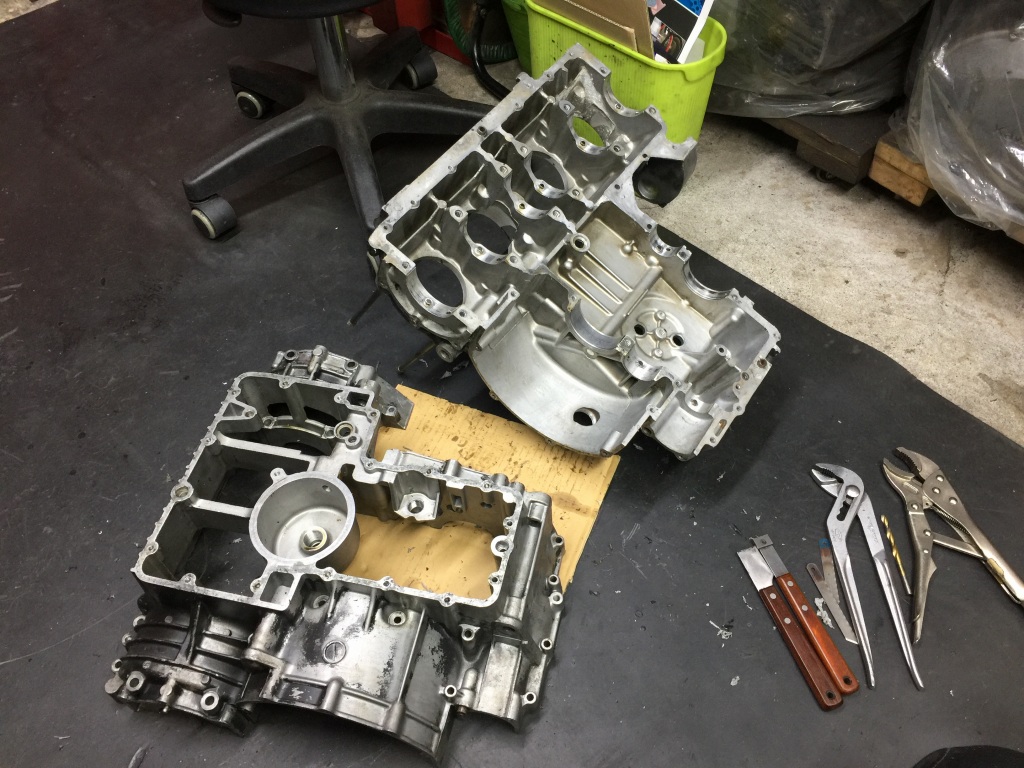

ガスケットを剥がしながら、各部を念入りに点検します。

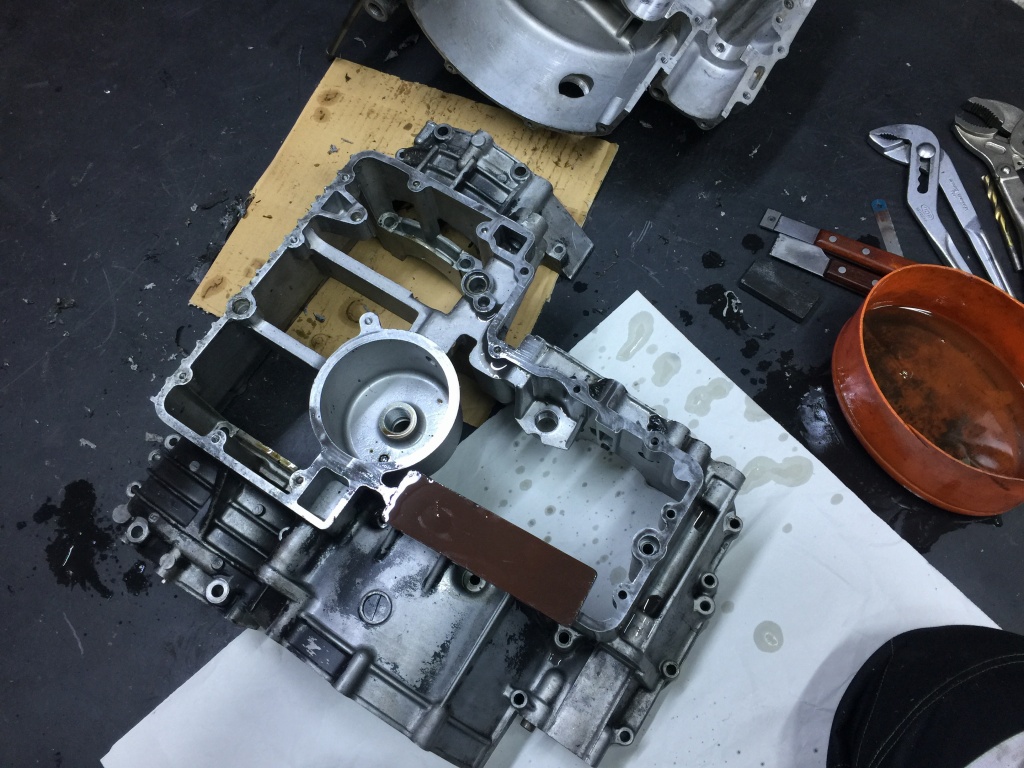

ガスケットを剥がしたらオイルストーンで面修正します。

打痕などで盛り上がった部分も、全て平らに研磨します。

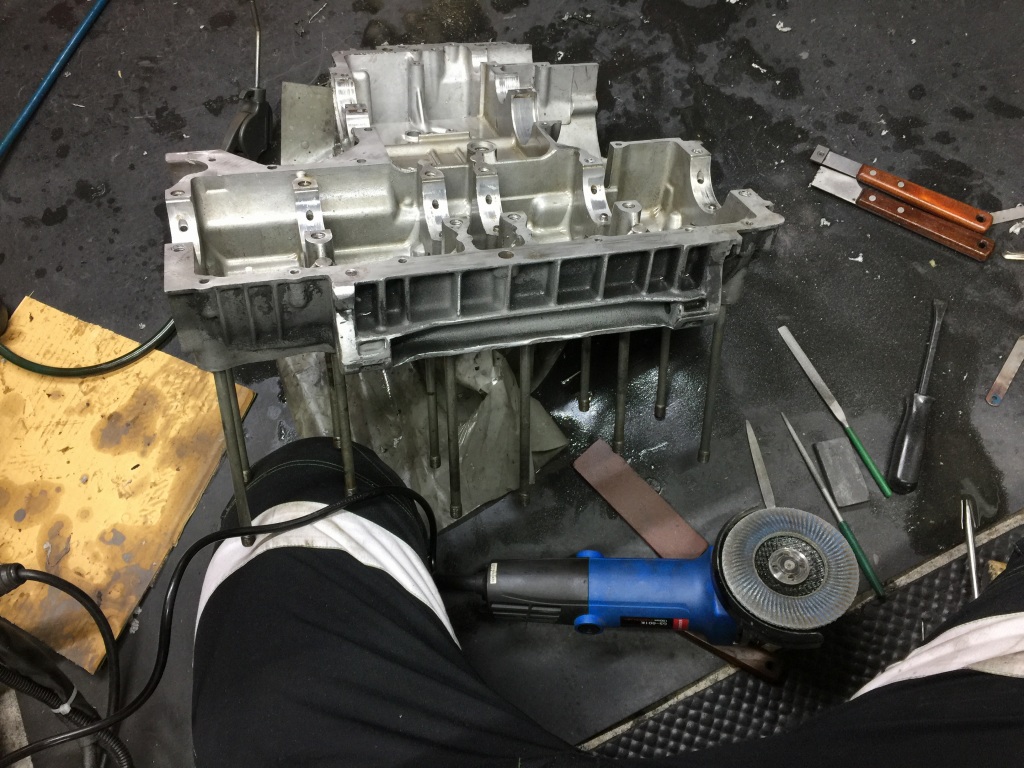

仕上げに外観のキズやバリなどを削って均します。

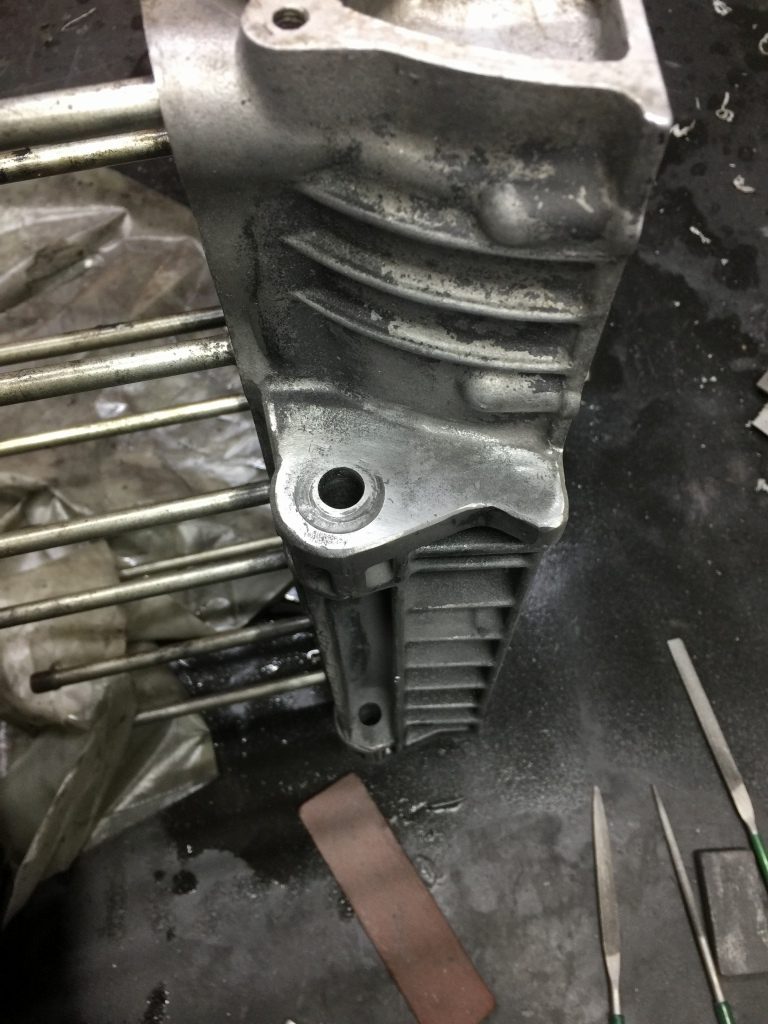

エンジンマウント部分も、バリやエッジを均しておきます。



ネジ穴をチェックしていたら、1ヶ所だけボルトが折れ込んでいます。

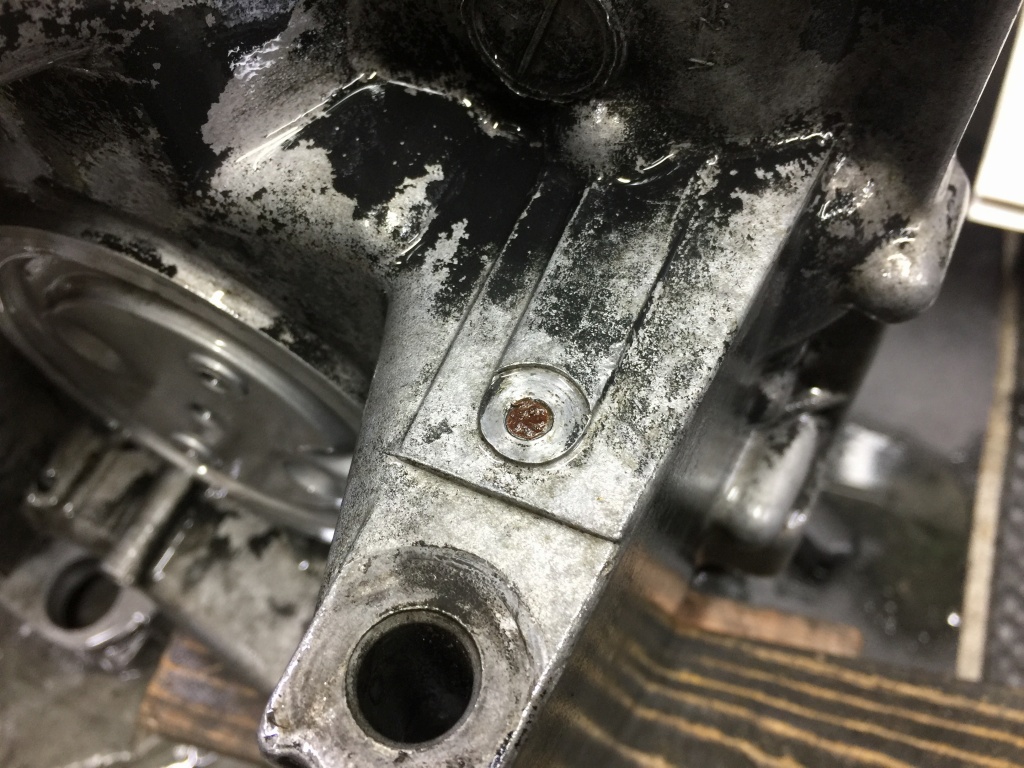

アース線の取り付け穴にボルトの折れ込みがありました。

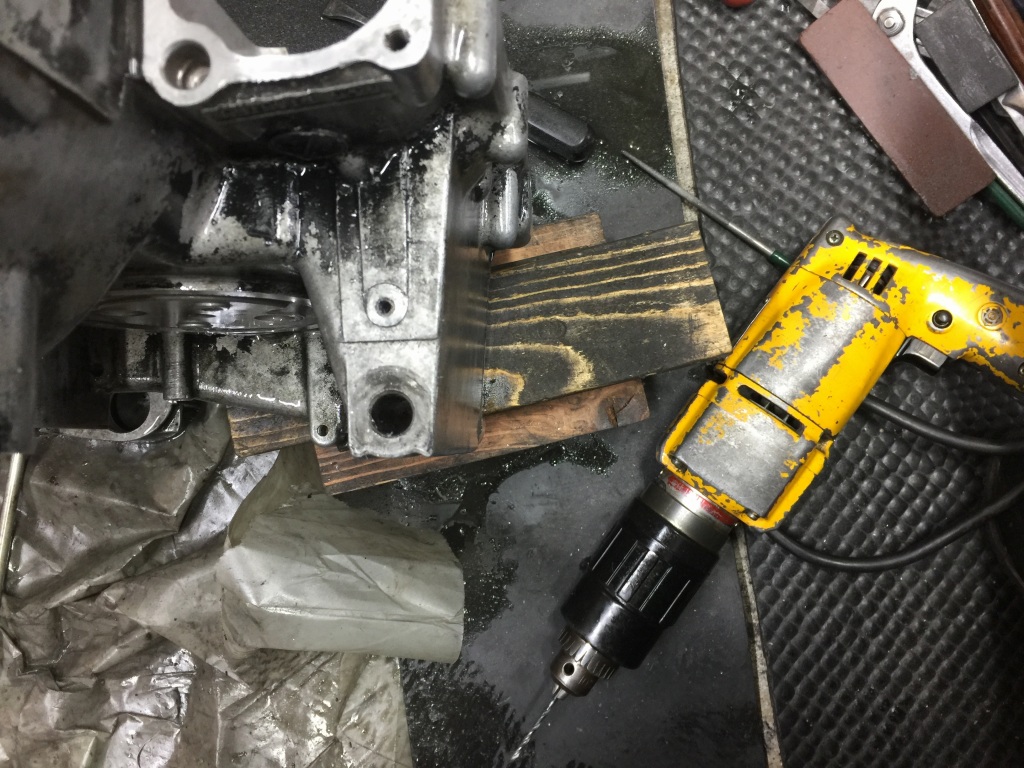

初めに細いドリルでボルトの中心に穴を開けます。

その後、ドリルを徐々に太くして穴を拡大します。

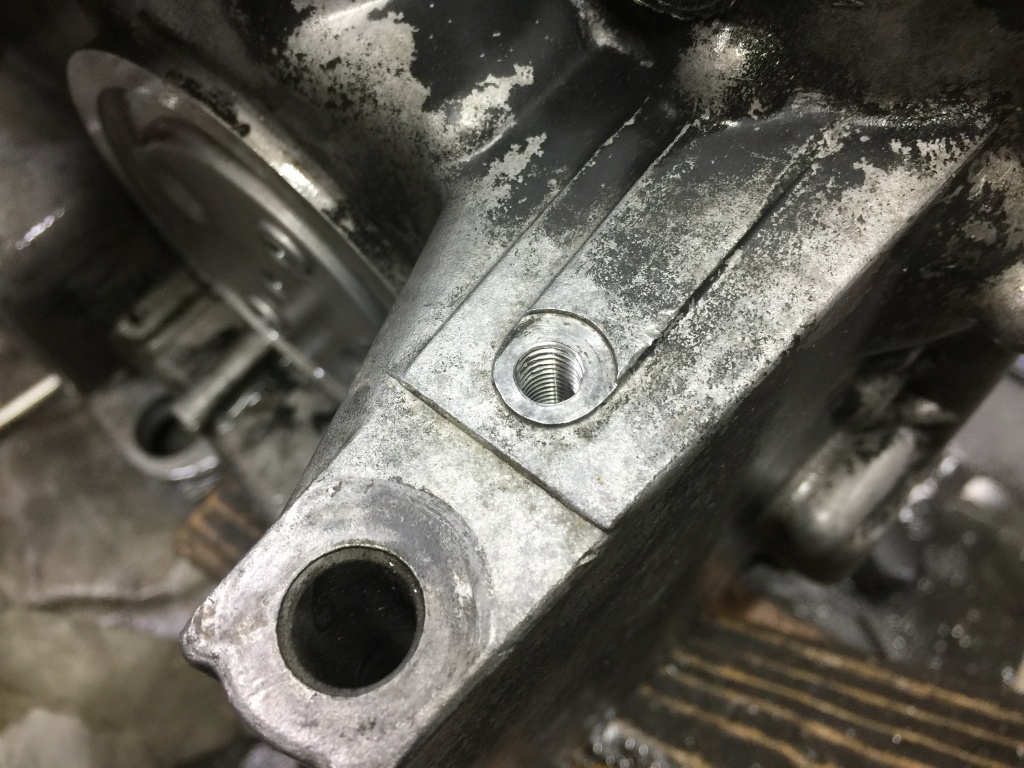

下穴径まで拡大したらタップをたてます。



元のネジ山にも少しキズが付いたので、もう一回り拡大してヘリサートを入れることに。

ヘリサートはブラストをした後で挿入します。

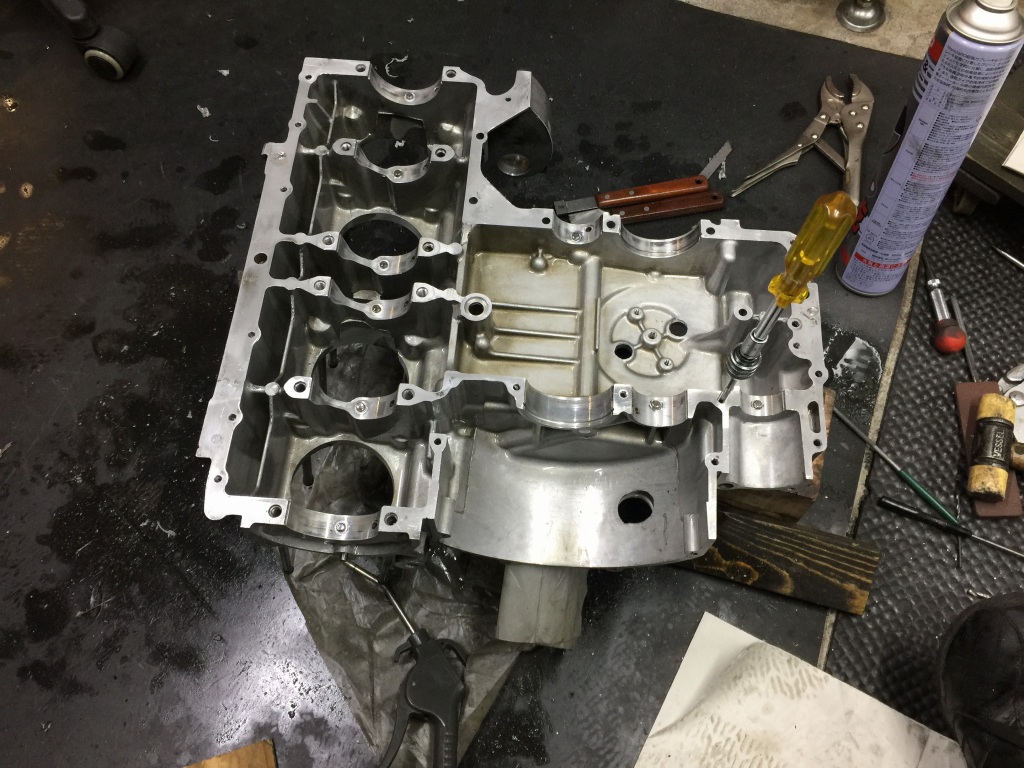

他のネジ穴も全てチェックし、キズや汚れがあればタップをたてておきます。

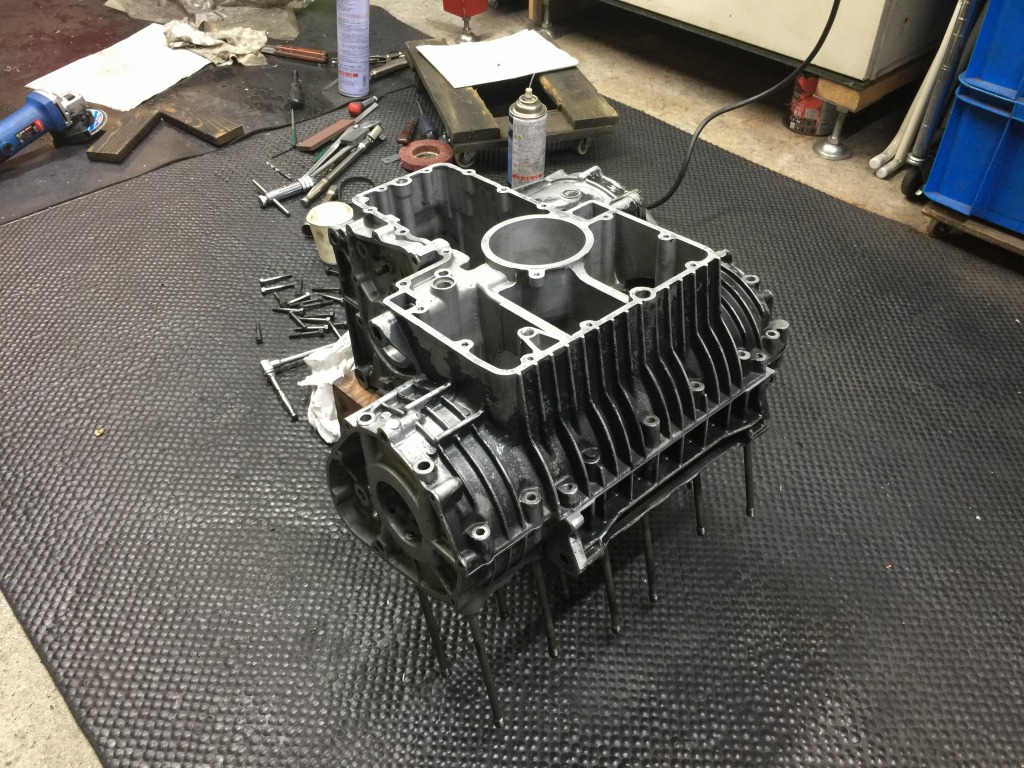

清掃と点検が終了しました。

この後ウエットブラストしてシルバー地に仕上げます。
