Z1000J1 I.S様 S1ローターのアルマイト



PMC製S1タイプローターのインナー部分のアルマイト色変更が完成しました。
よりS1らしさを狙ってカーキ色にしました。



裏側はこんな感じです。

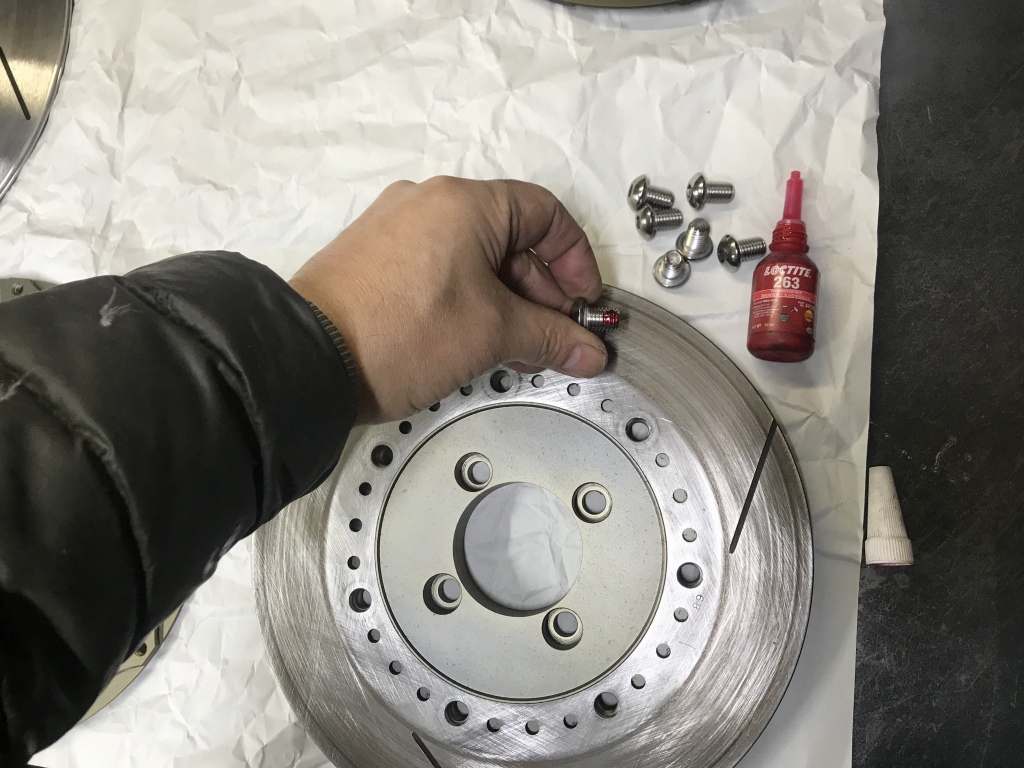

ローターを組み立てます。リヤはネジロックを塗布。

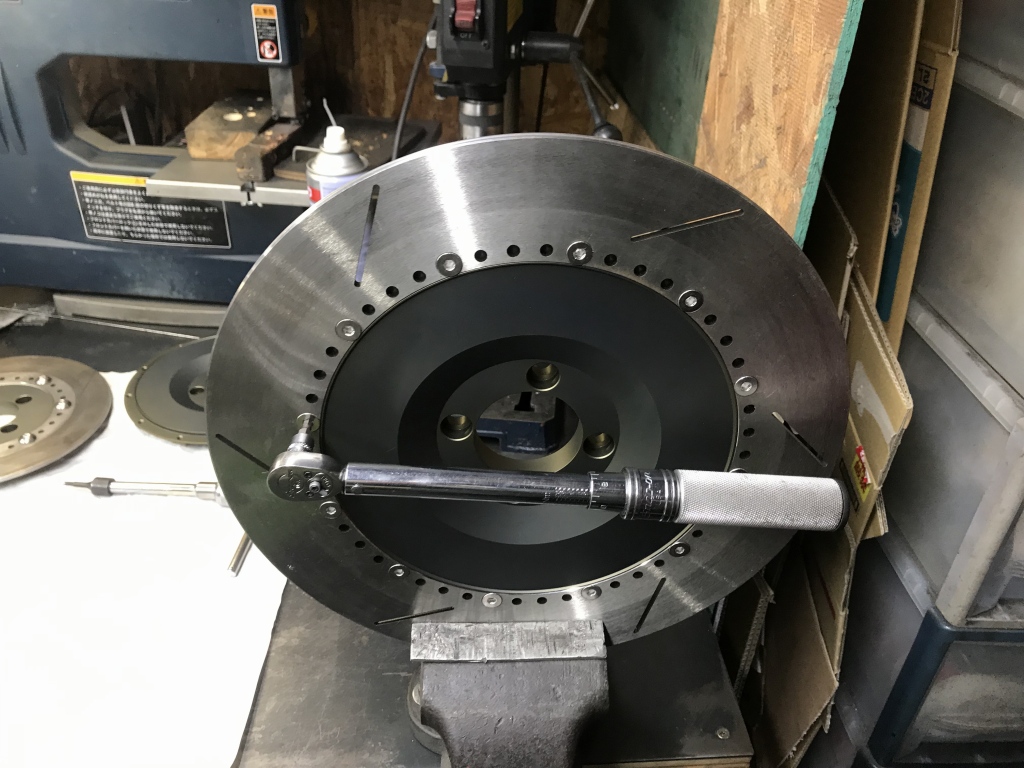

フロントのM6皿ボルトはトルク1kg・mで締め付けます。緩み易いので定期的なチェックが欠かせません。

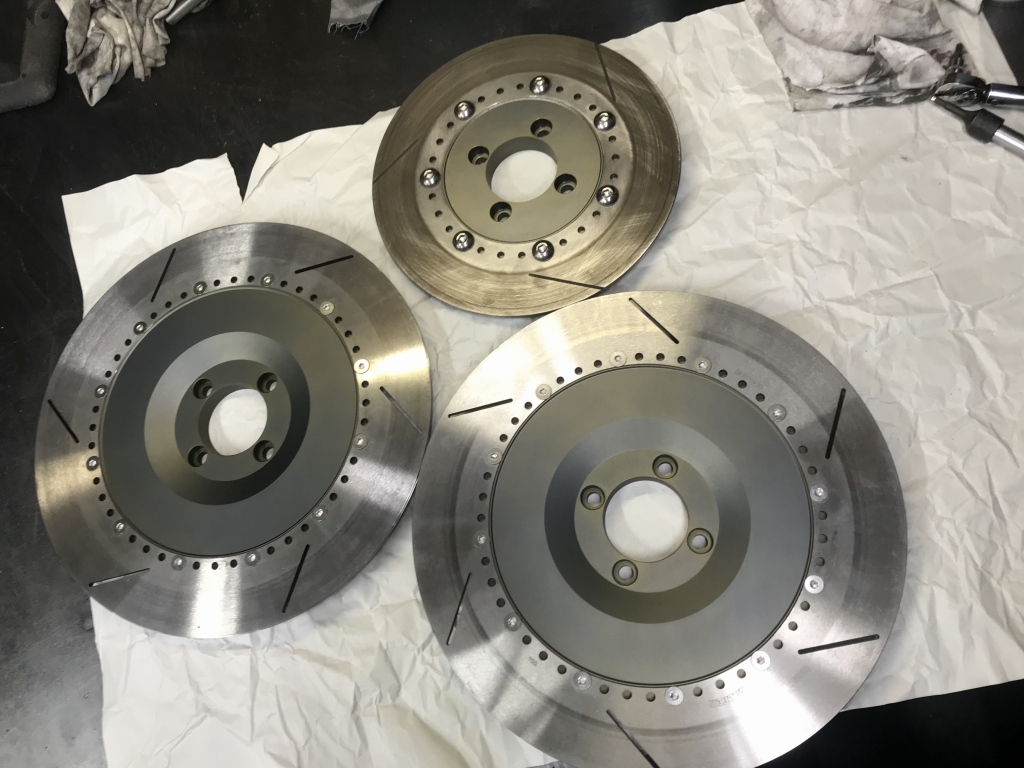

一手間加えた市販S1タイプローターが完成しました。

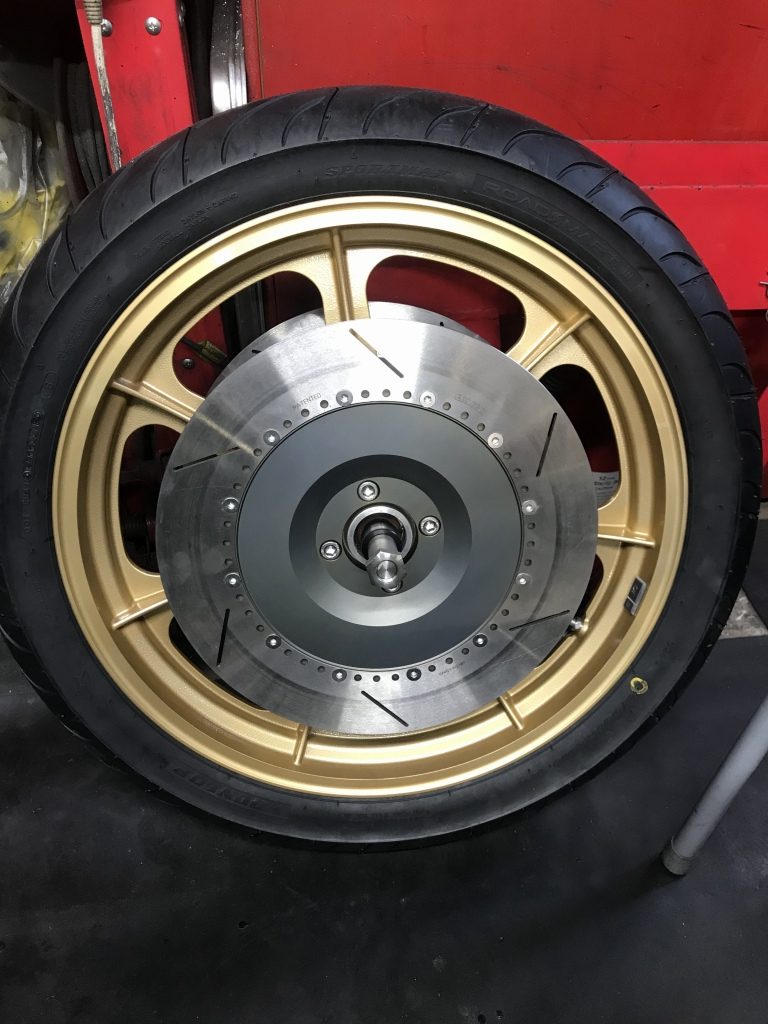

ローターをホイールに組付けます。

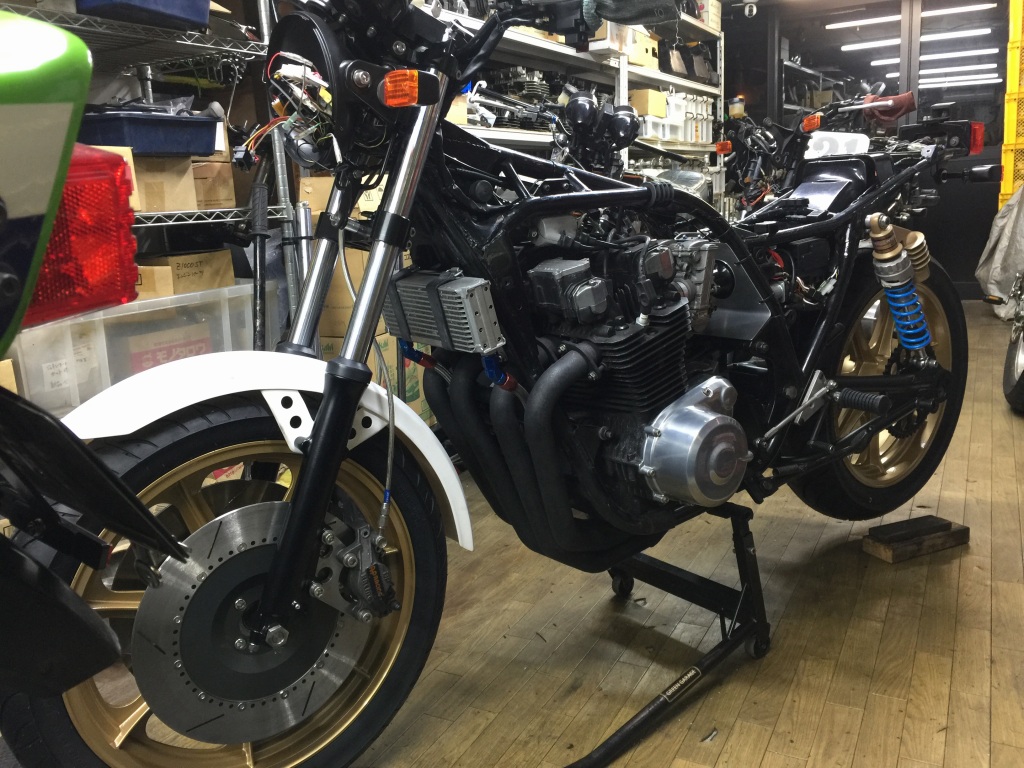

ホイールを車両に仮組します。

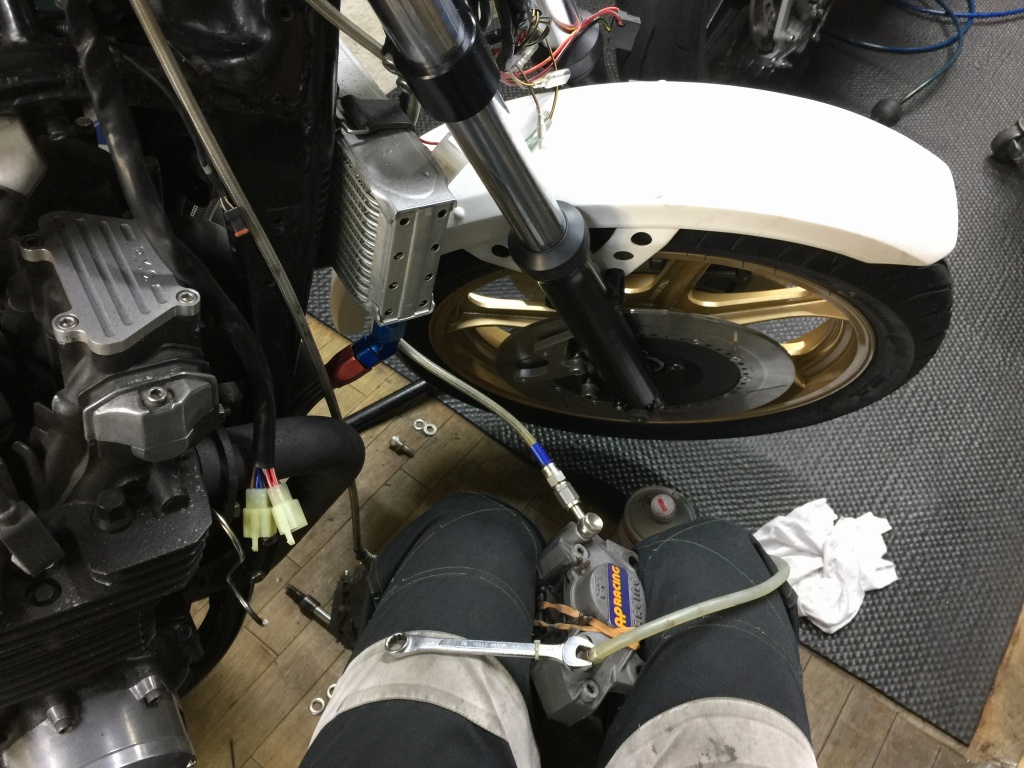

ブレーキのエア抜きをします。

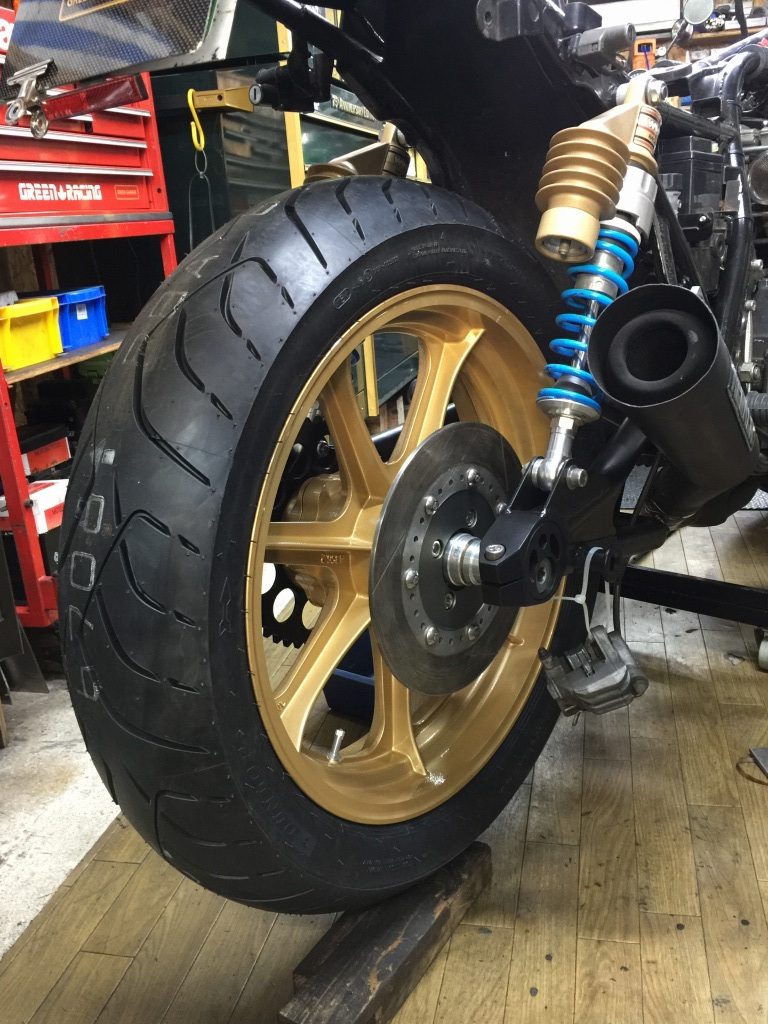

リヤホイールも仮組します。サポートとカラー類は只今製作中。

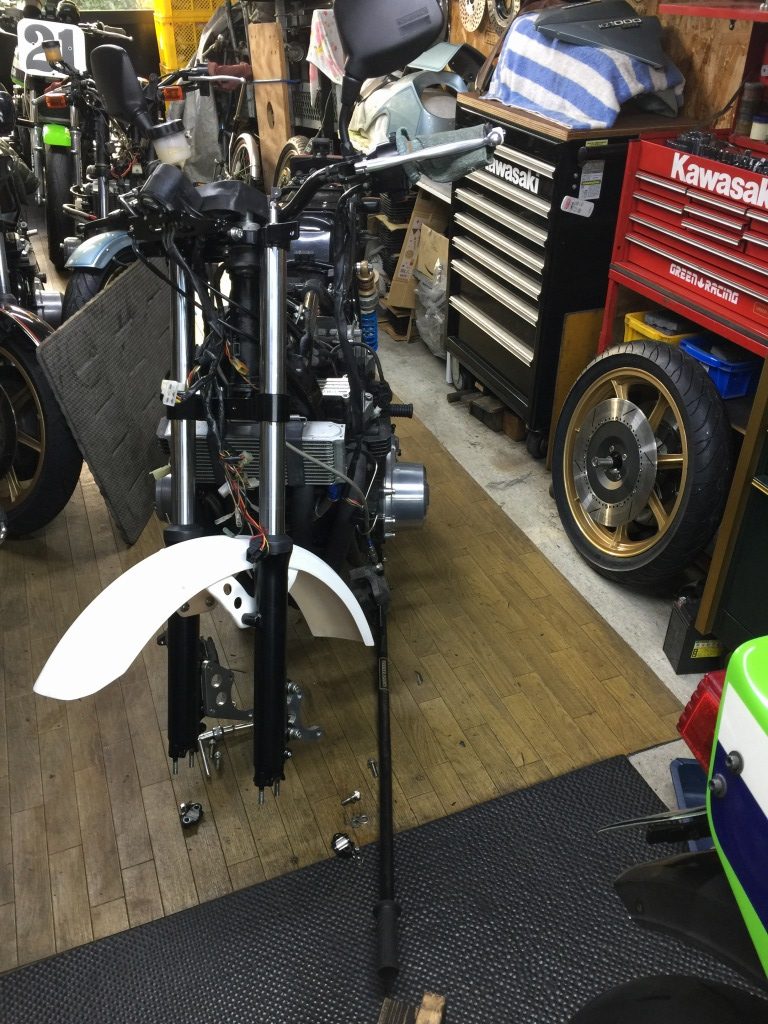

今回取り付けたビトーステムですが、J1ライトステー用の取付ネジ穴が無いので加工します。

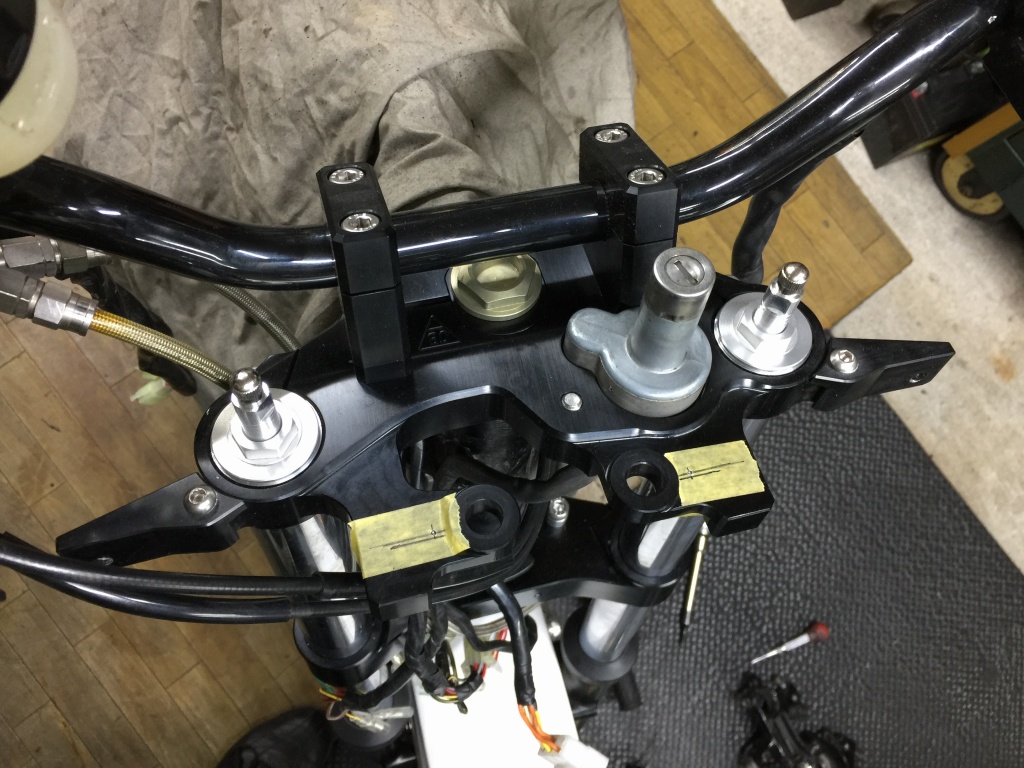

先ずはアッパー側にネジ穴を追加するので、場所を決めます。裏側に段差があるので、それをかわした位置に設置します。

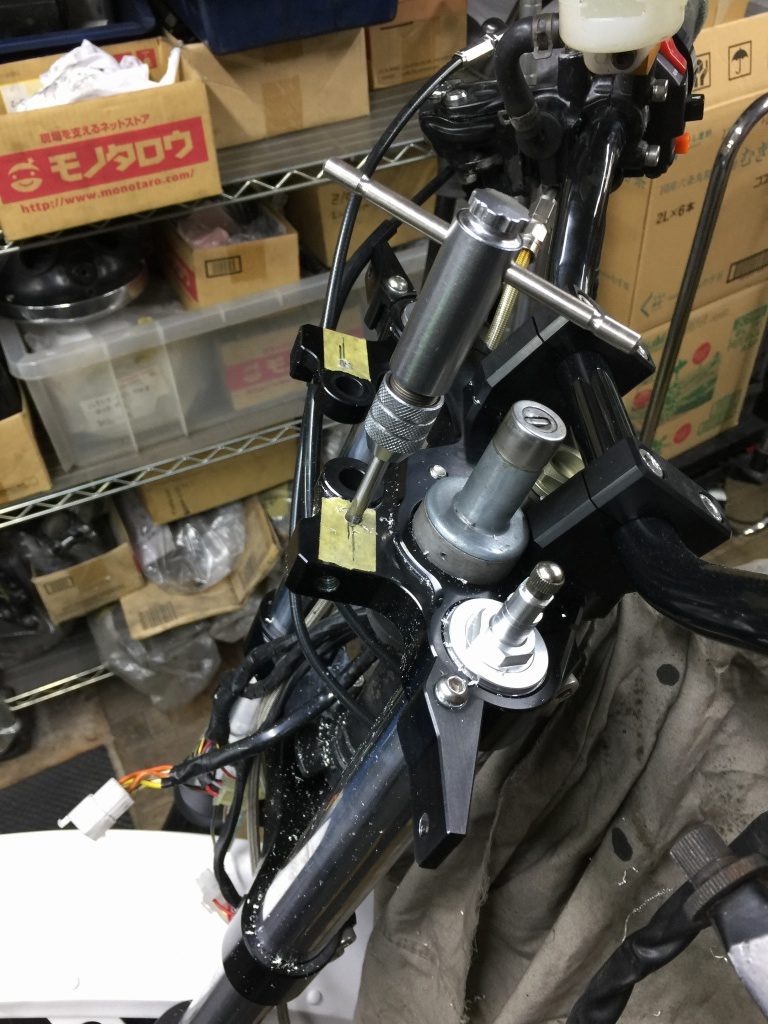

下穴を開け、ネジ切りします。

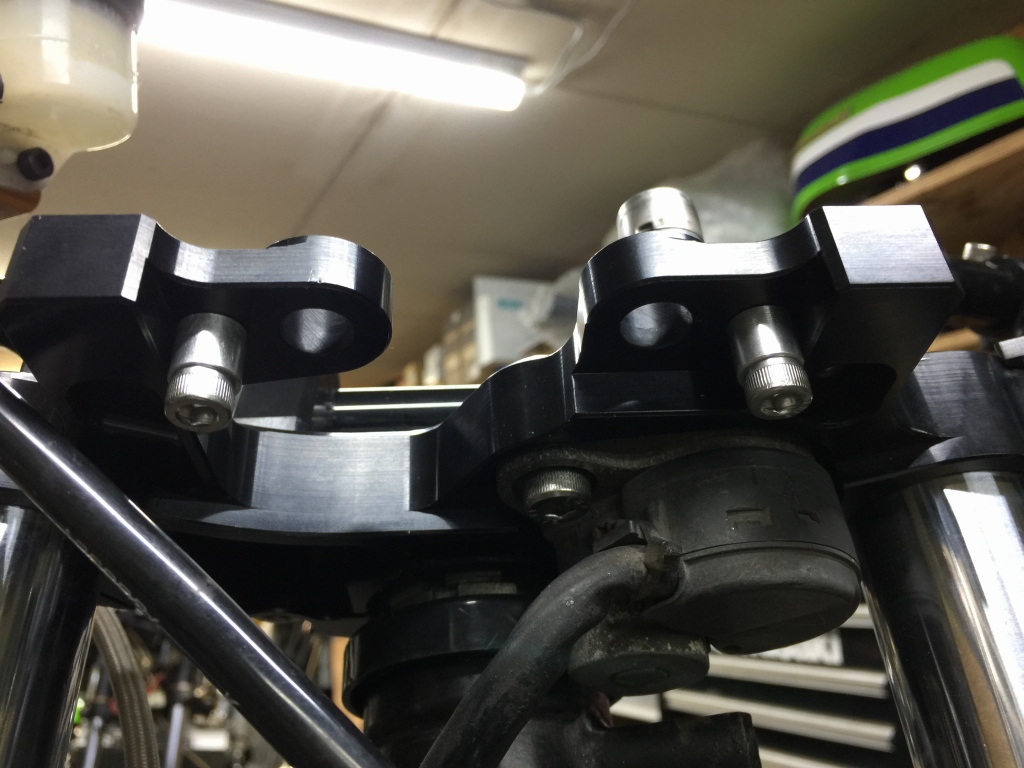

ネジ穴は段差の際なので、カラーで高さを調整します。

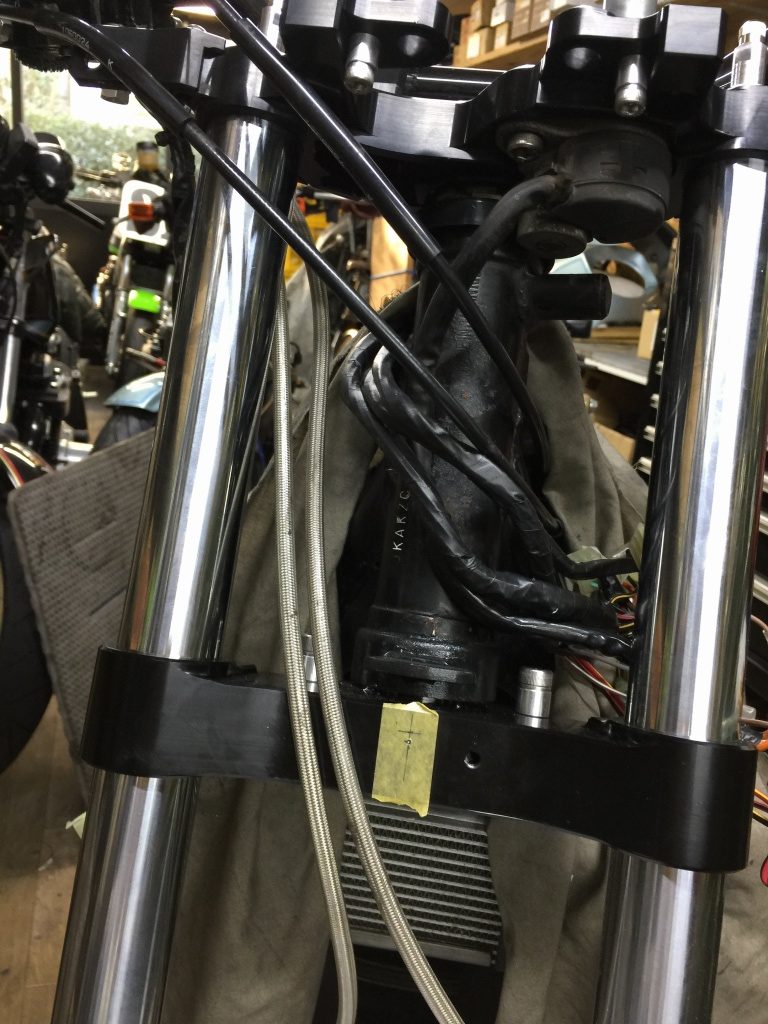

ロア側もセンターにネジ穴を追加します。

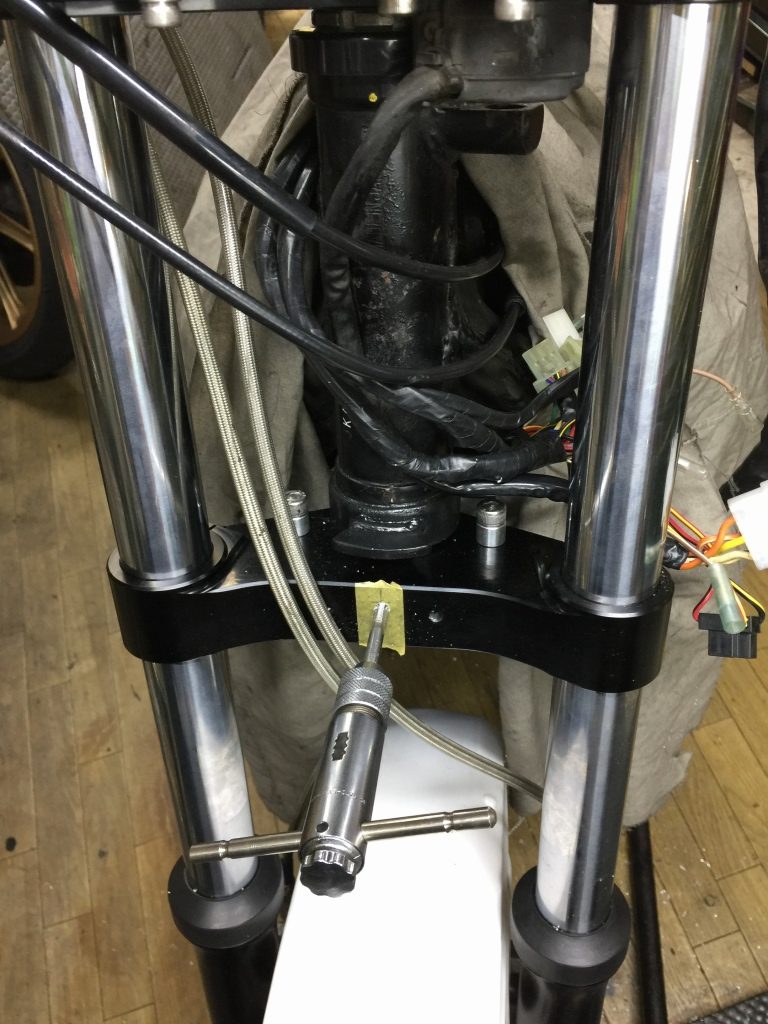

同じく、下穴を開けてネジ切りします。

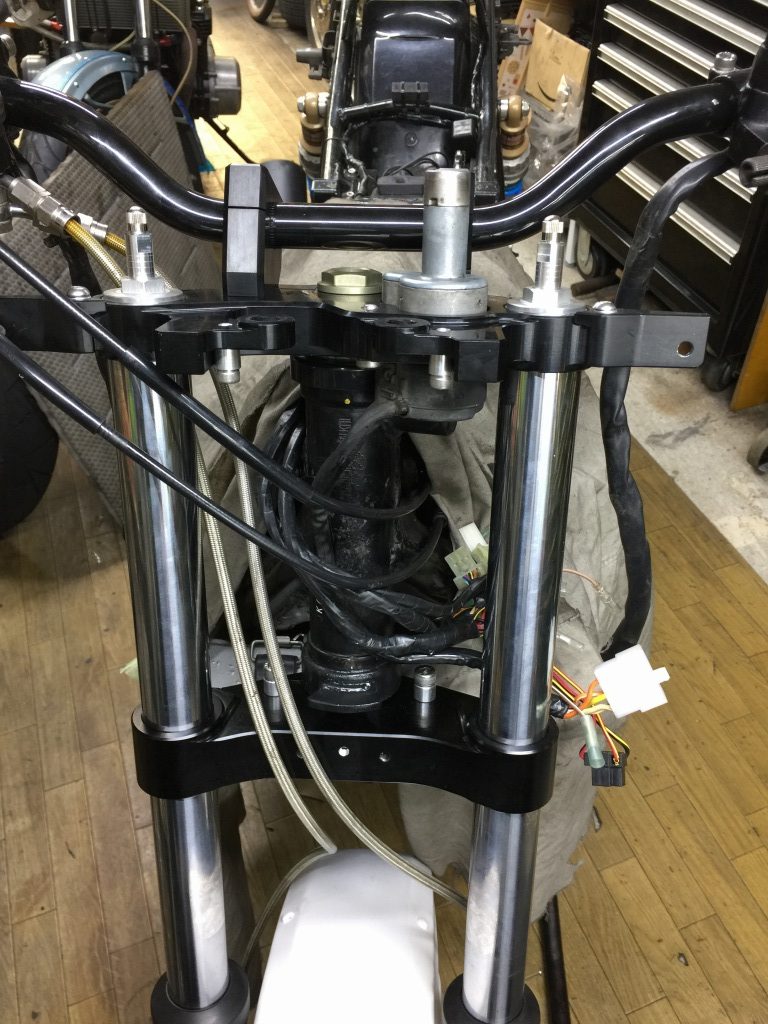

 3ヶ所のネジ穴の追加が完了しました。

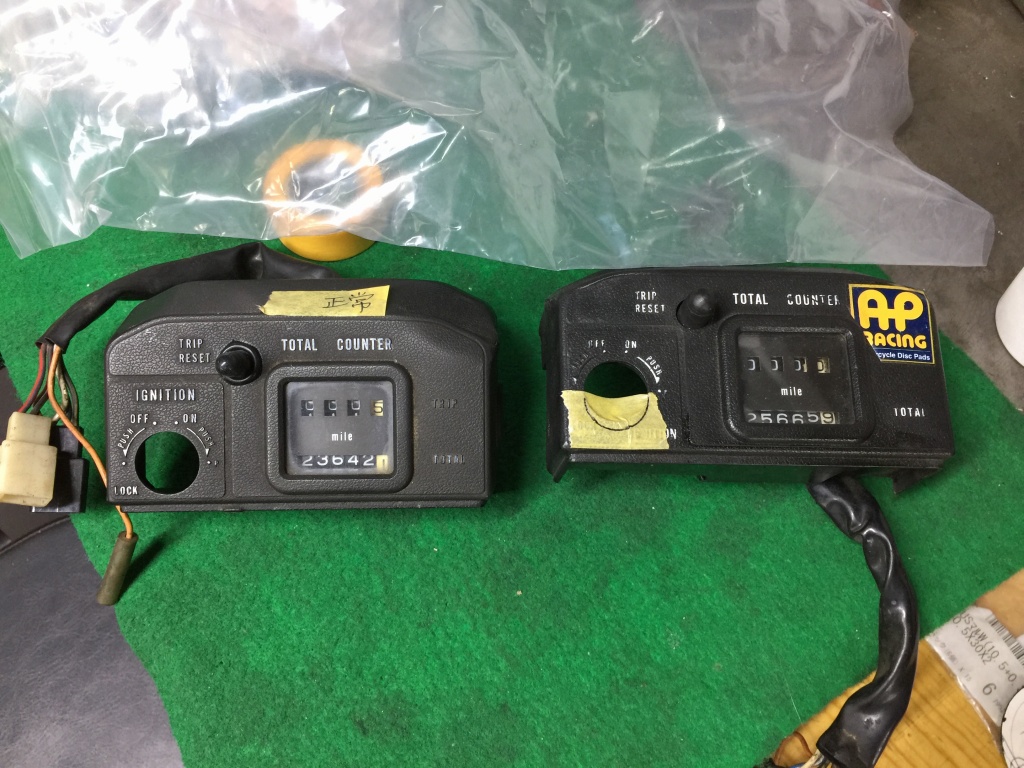

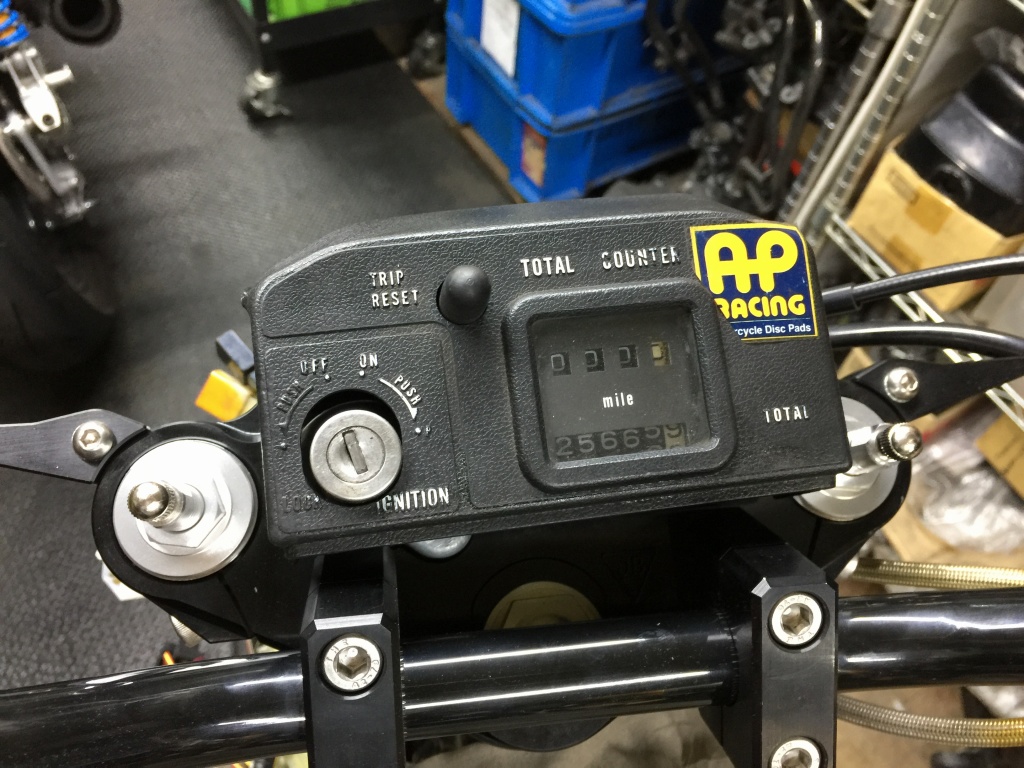

右側の既存のトリップメーターをよく見たら1000J用ではありませんでした。左側は1000J用で、イグニッションスイッチのシリンダー位置が異なります。



違いは穴位置だけなので、穴を修正して取り付けます。オドメーターはマイル計でも、キロのスピードメーターは正しく作動します。

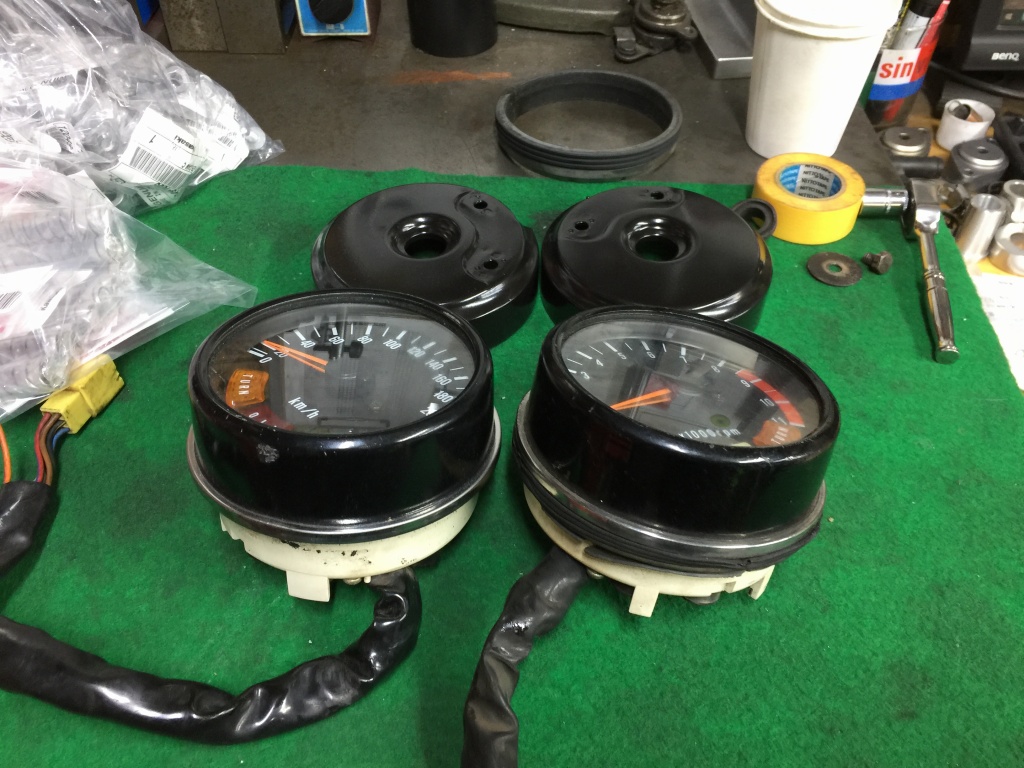

メーターを準備します。スピードメーターは転倒で破損したので中古の良品を用意しました。

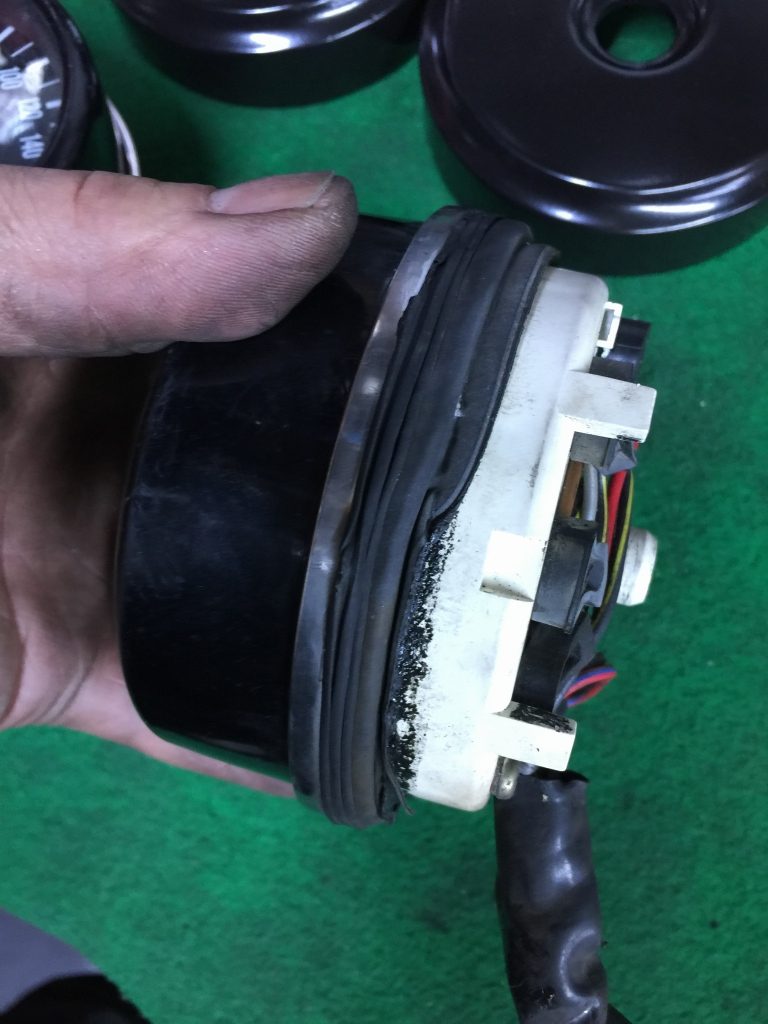

メータースポンジはだいぶ劣化しているので交換します。



メータースポンジはbig-R製を使用します。在庫はもう無いので、次回入荷があればお知らせします。

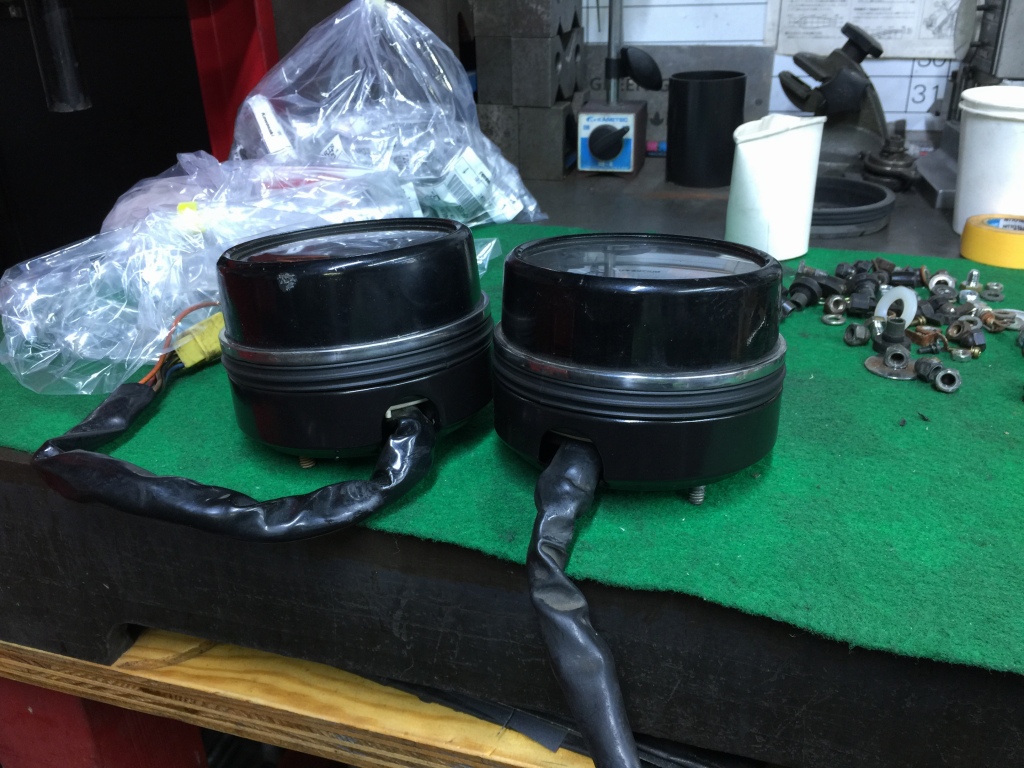

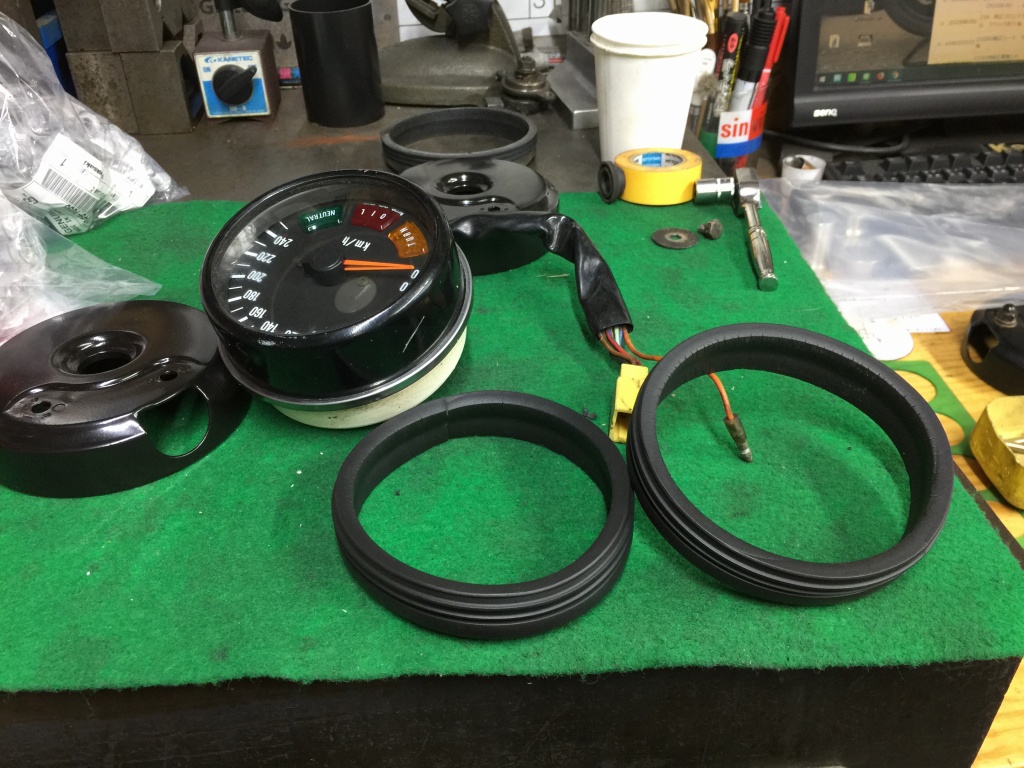

新品スポンジを使ってメーターを組み立てるとこんな感じです。



メーターを取り付けます。ブラケットはパワービルダー製のステンレス強化品です。

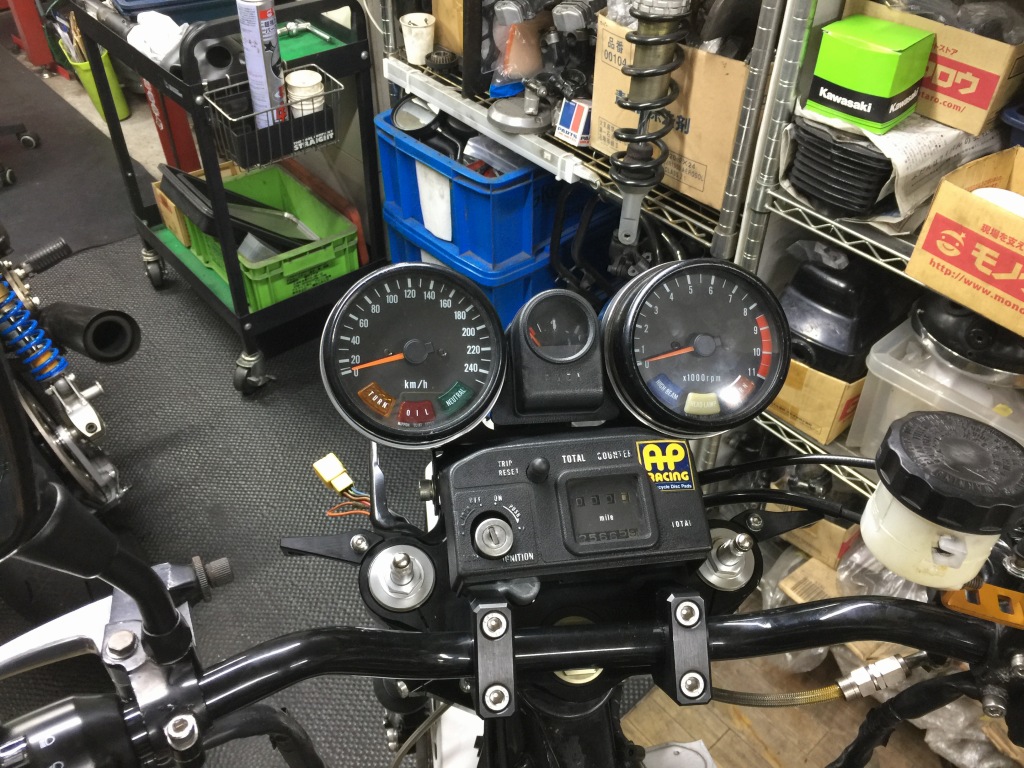

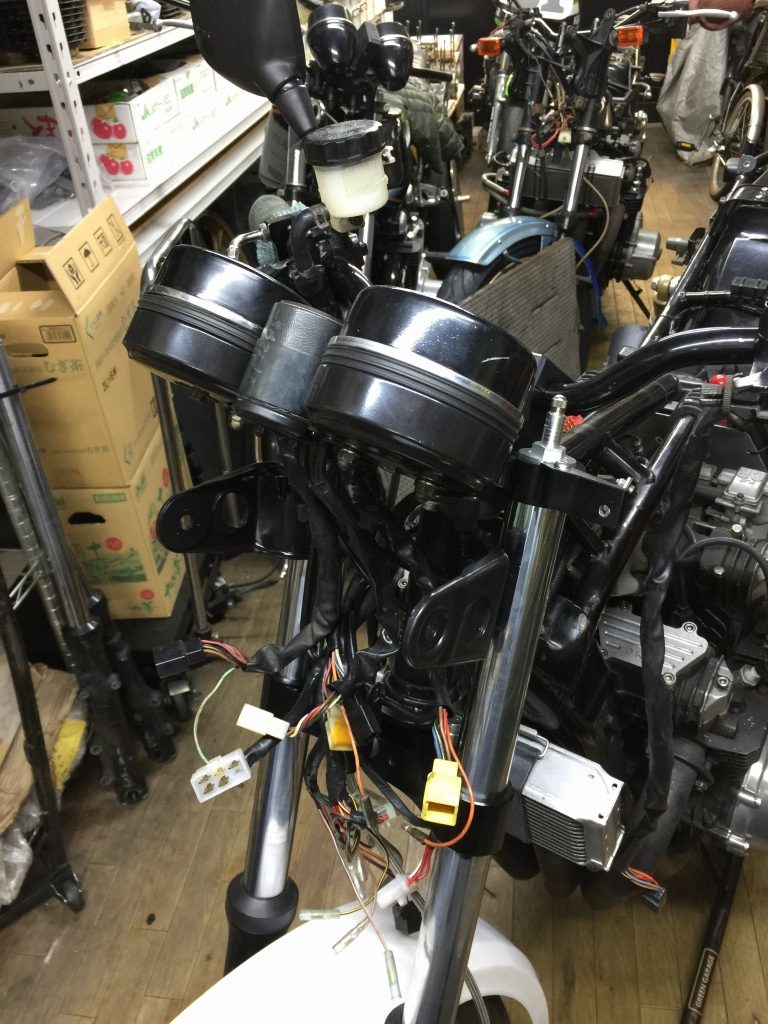

メーター周りはこんな感じ。

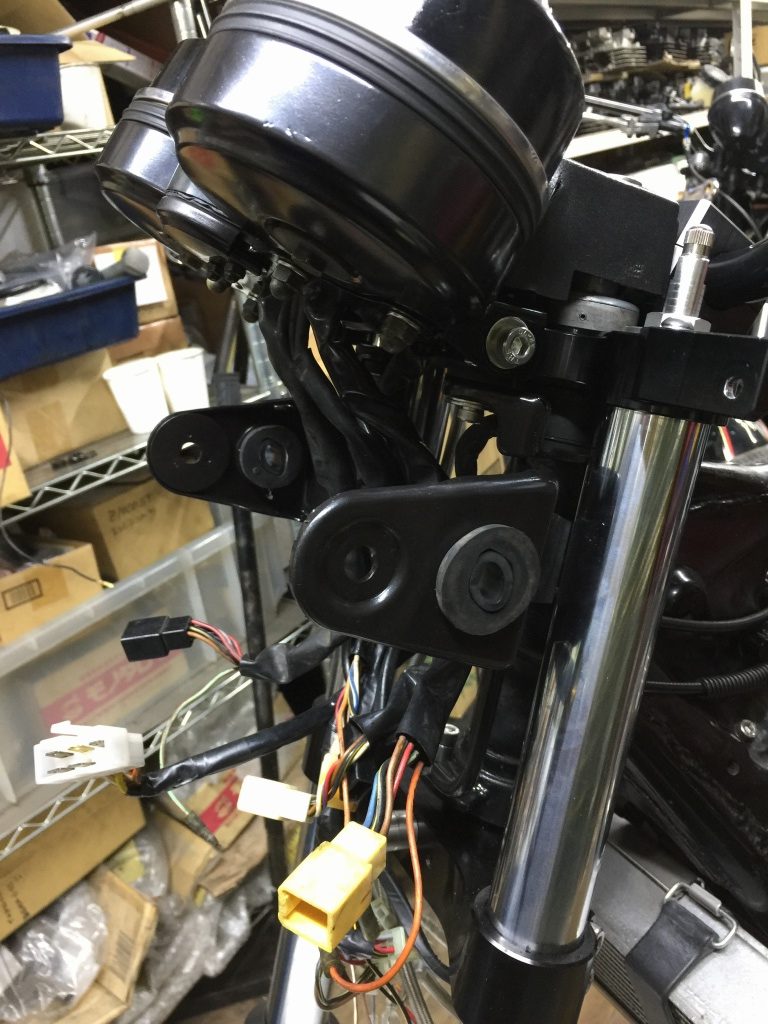

ライトステーも取り付けます。

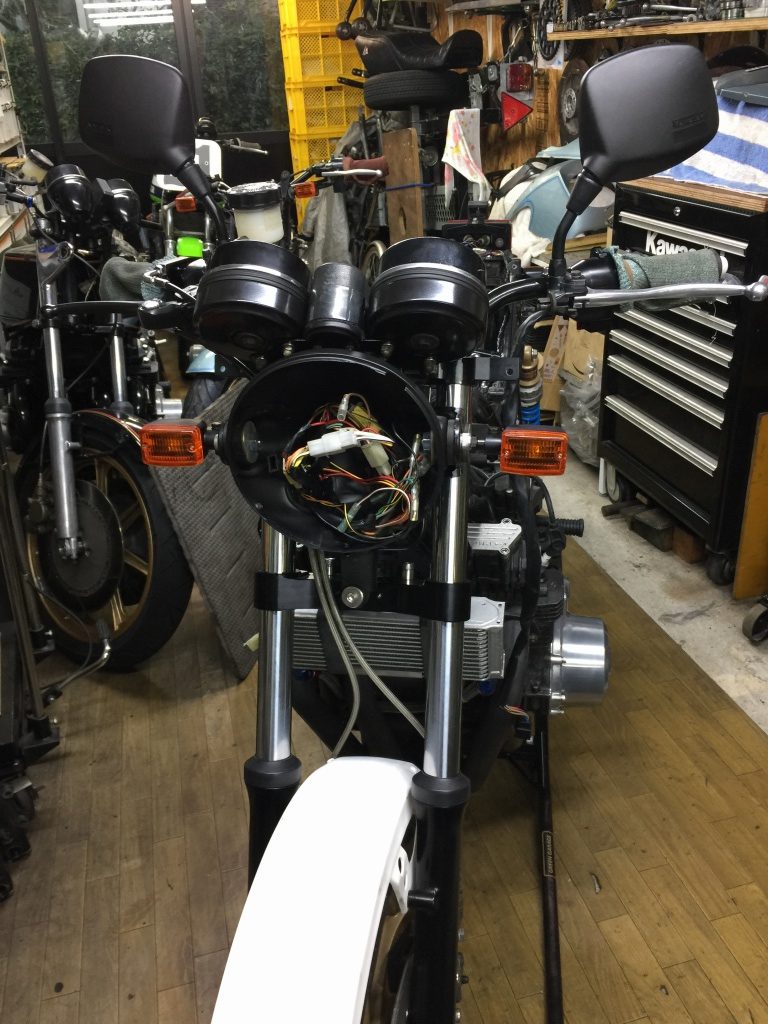

ライトケースを取り付け、ハーネスを接続したら動作確認します。

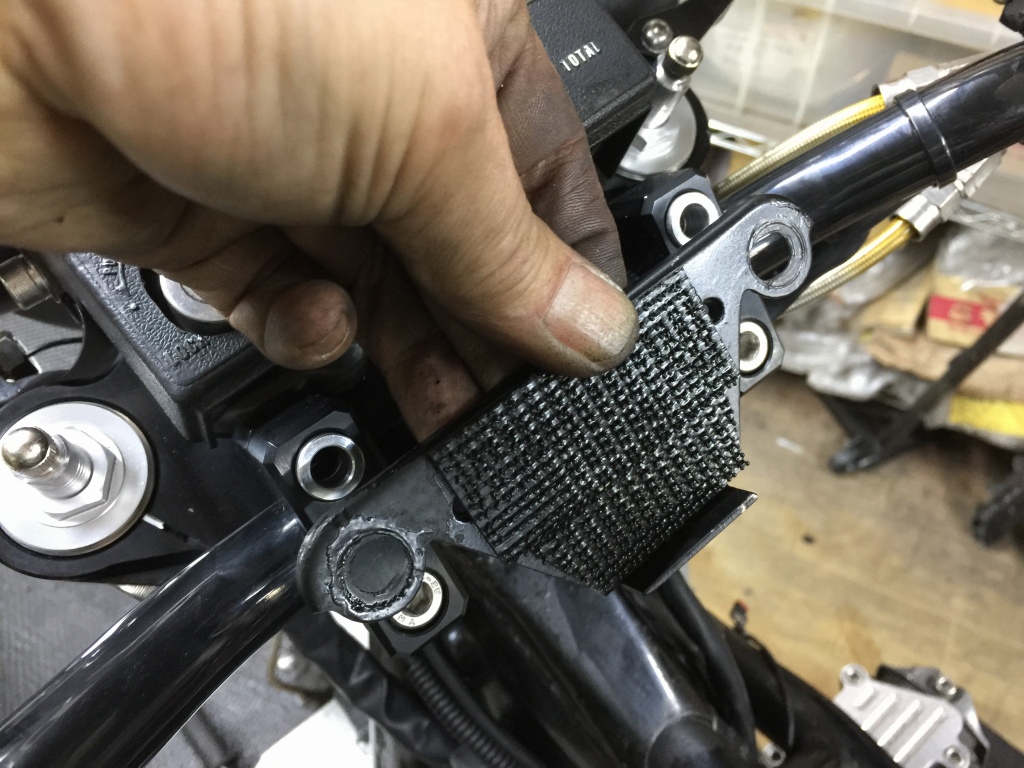

ハンドルカバーの台座を追加メーターのブラケットとして使用していますが、取り付けスパンが異なるので長穴加工します。

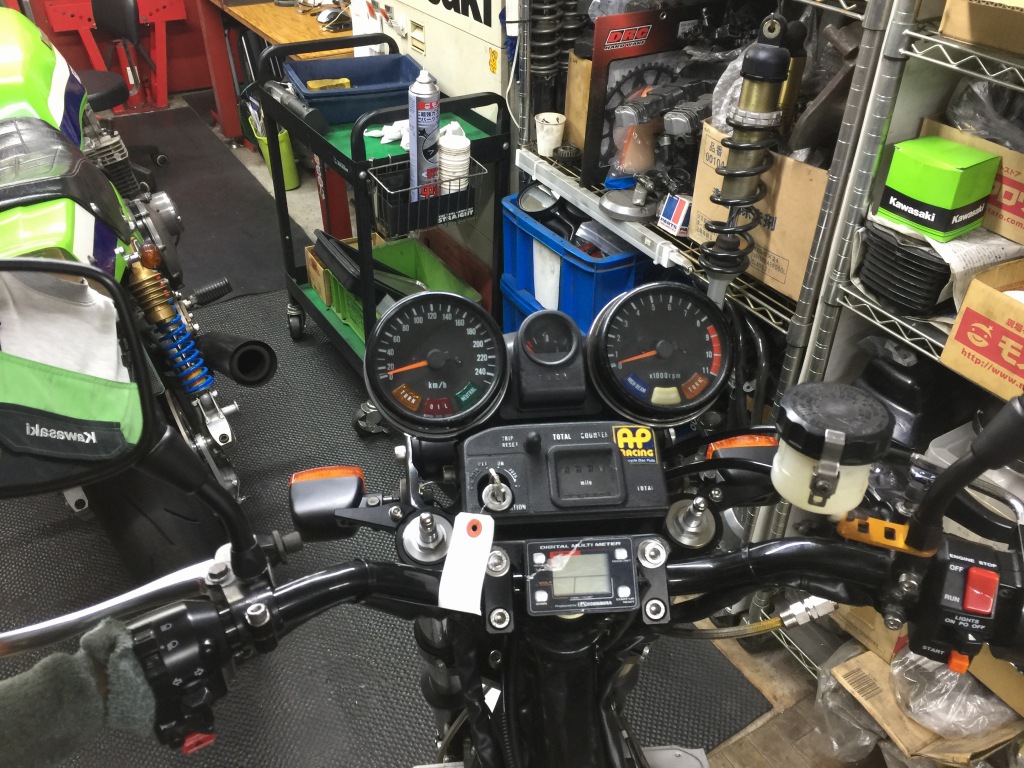

追加メーターをマウントします。
