Z1R1 A.H様 リヤ周りのフィッティング

スイングアームピボットのエンドキャップが入荷したので取り付け、スイングアームを規定トルクで本締めします。



以前のアルミスイングアームがかなり長かったようで、元のチェーンを合わせてみると4コマほど切り詰める必要がありそうです。



今回、ノーマルスイングアームをベースとしたワークスタイプの補強品なので長さはノーマルです。これで本来の旋回性が取り戻せるでしょう。

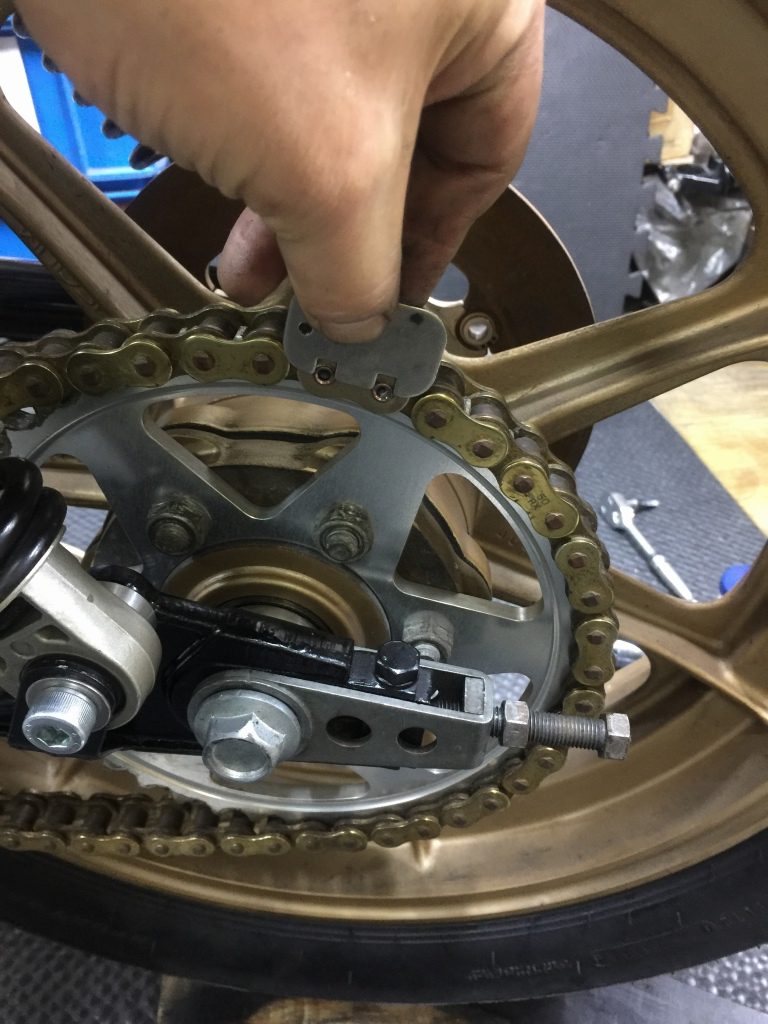

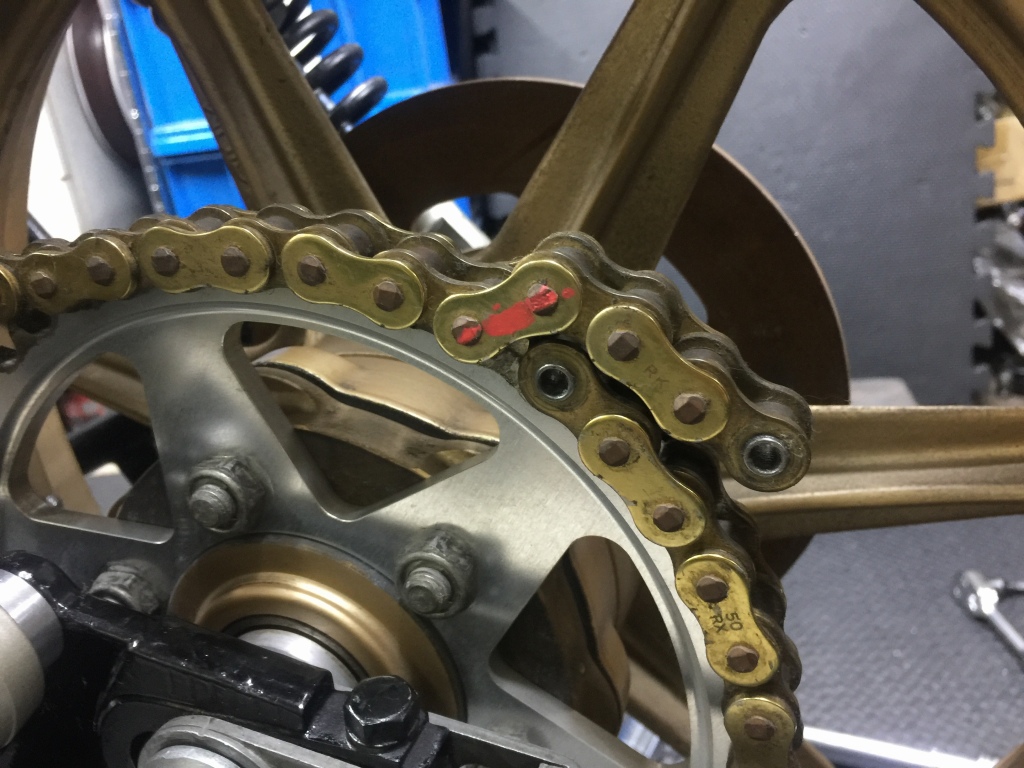

チェーンをカシメたら、チェックゲージで確認します。

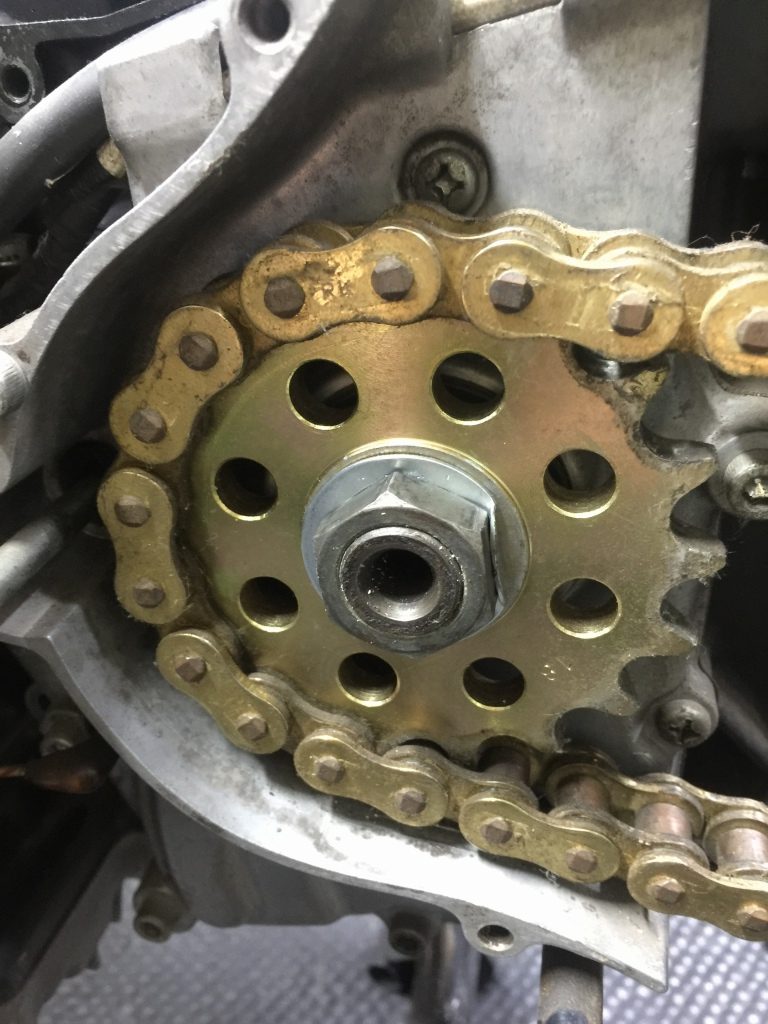

Z1系のフロントスプロケナットは特に緩み易いので、締め付けにはネジロックを併用します。



締め付けトルクは13kg・mとしています。



ロックワッシャーの折り曲げは確実に。



リヤのキャリパーサポートを加工します。

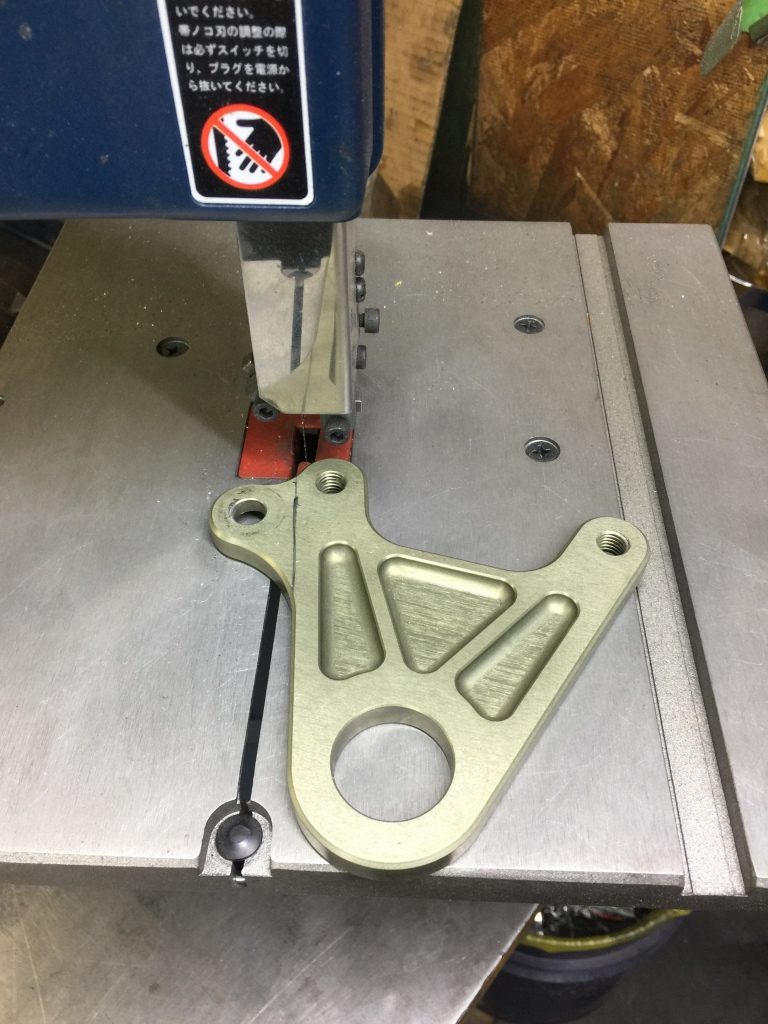

トルクロッドの接続点がキャリパー共締めになるので、元の受けを削除します。

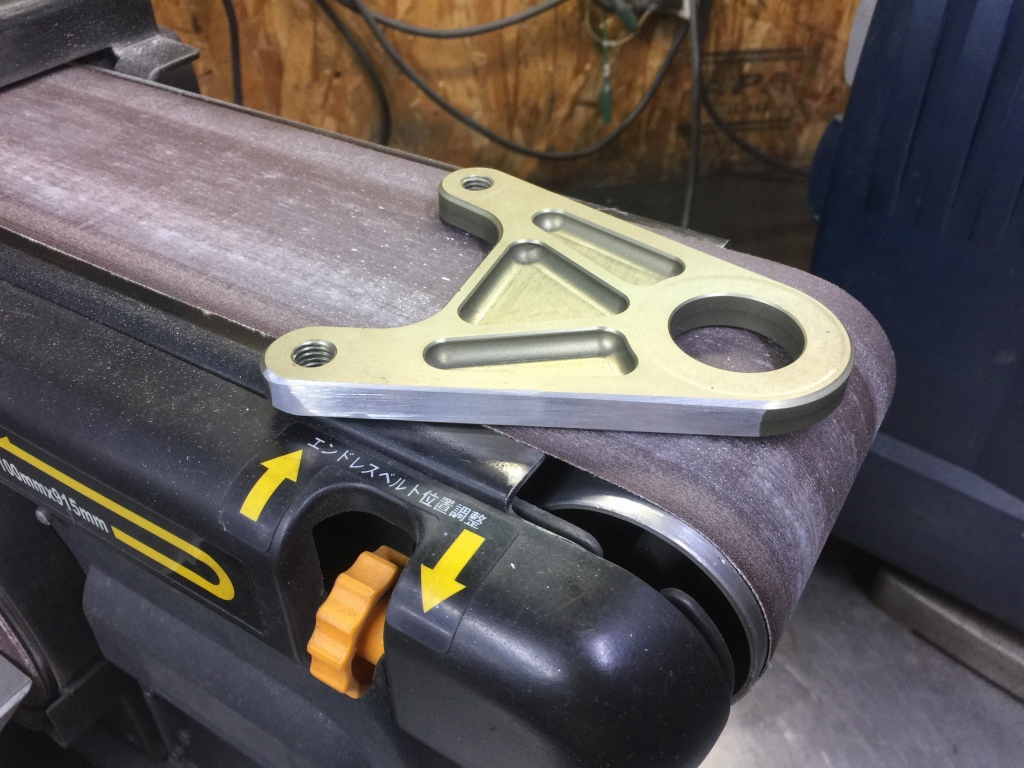

削除したら、切断面を仕上げます。

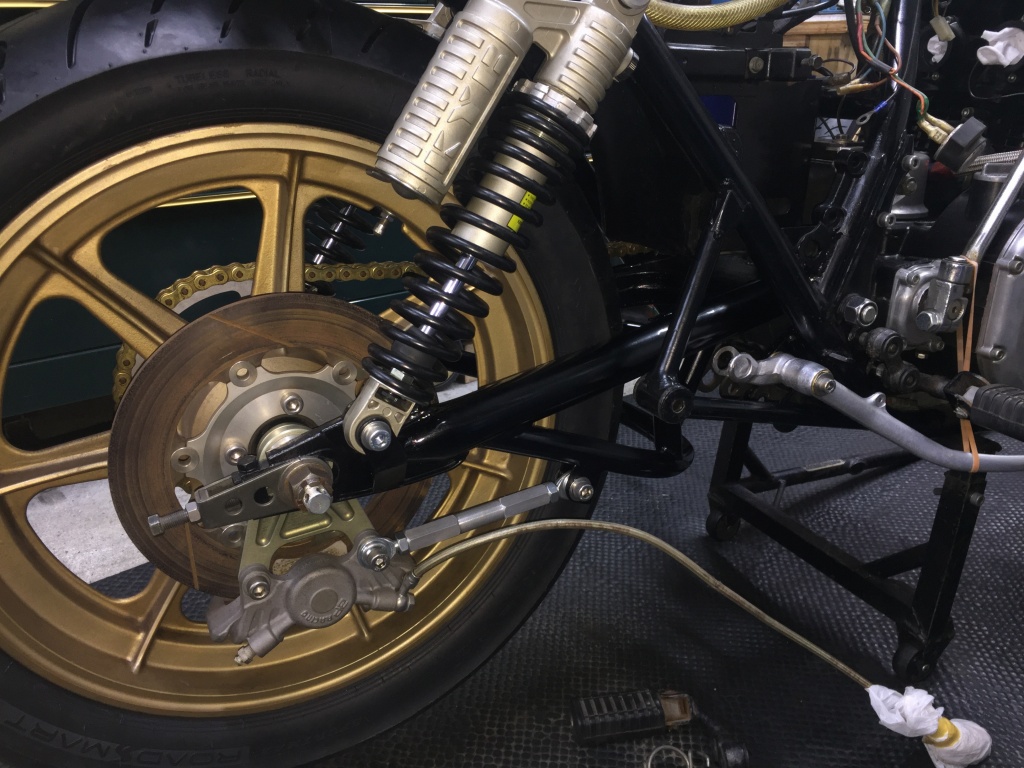

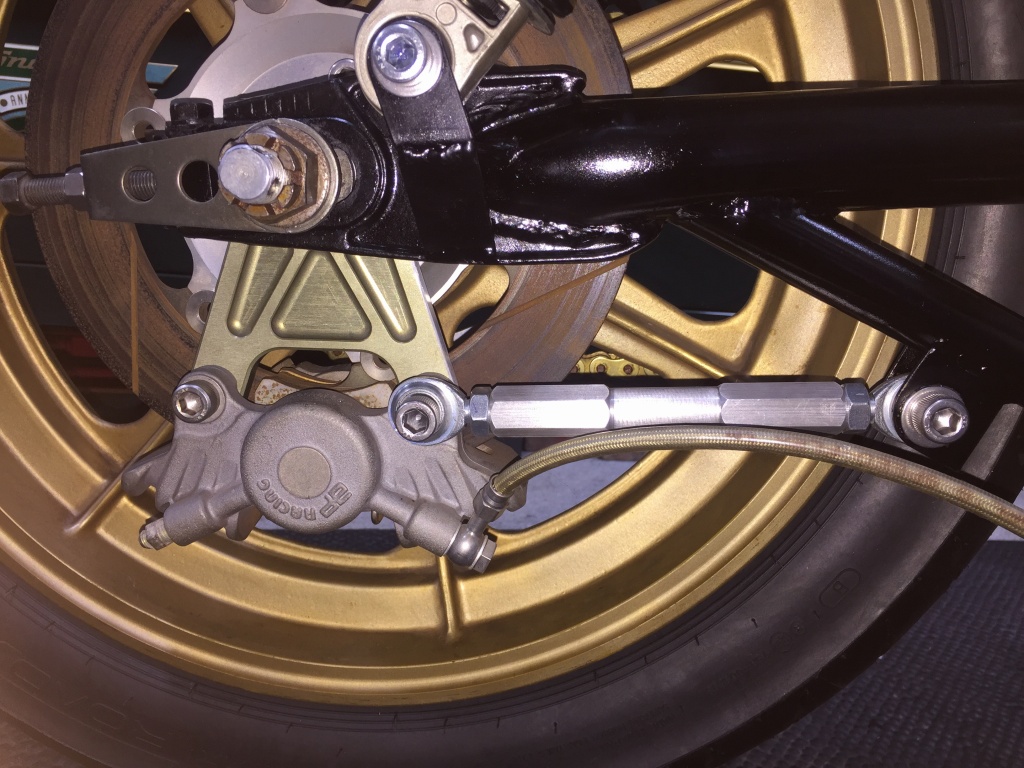

ショートのトルクロッドを製作し、取り付けます。

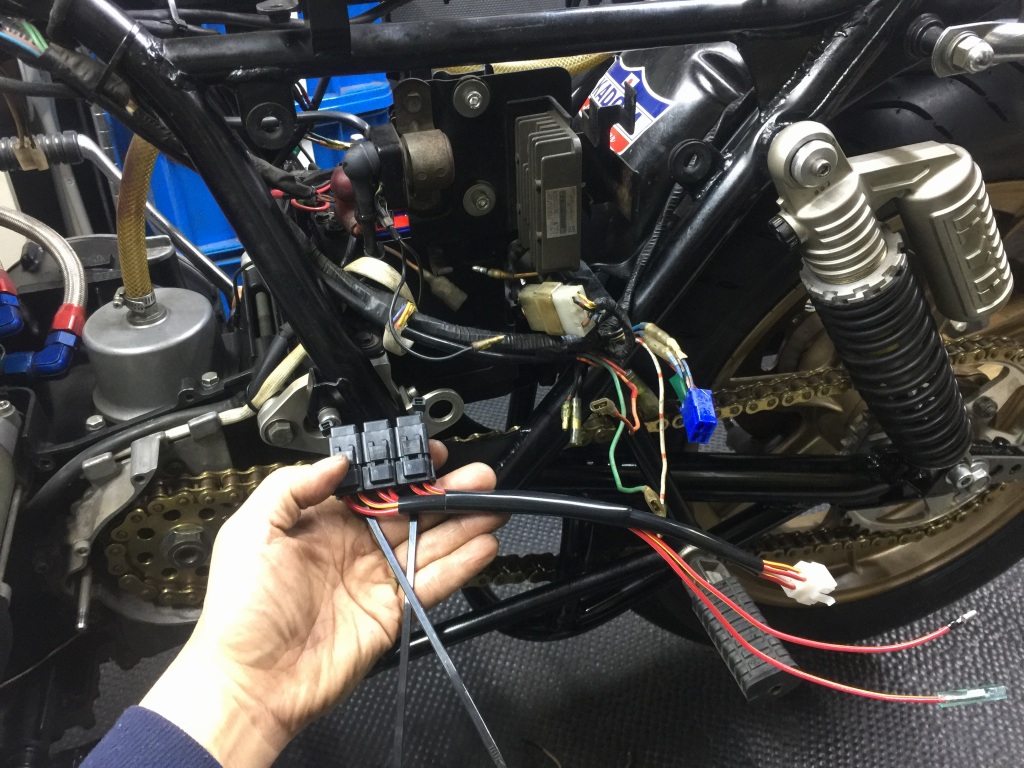

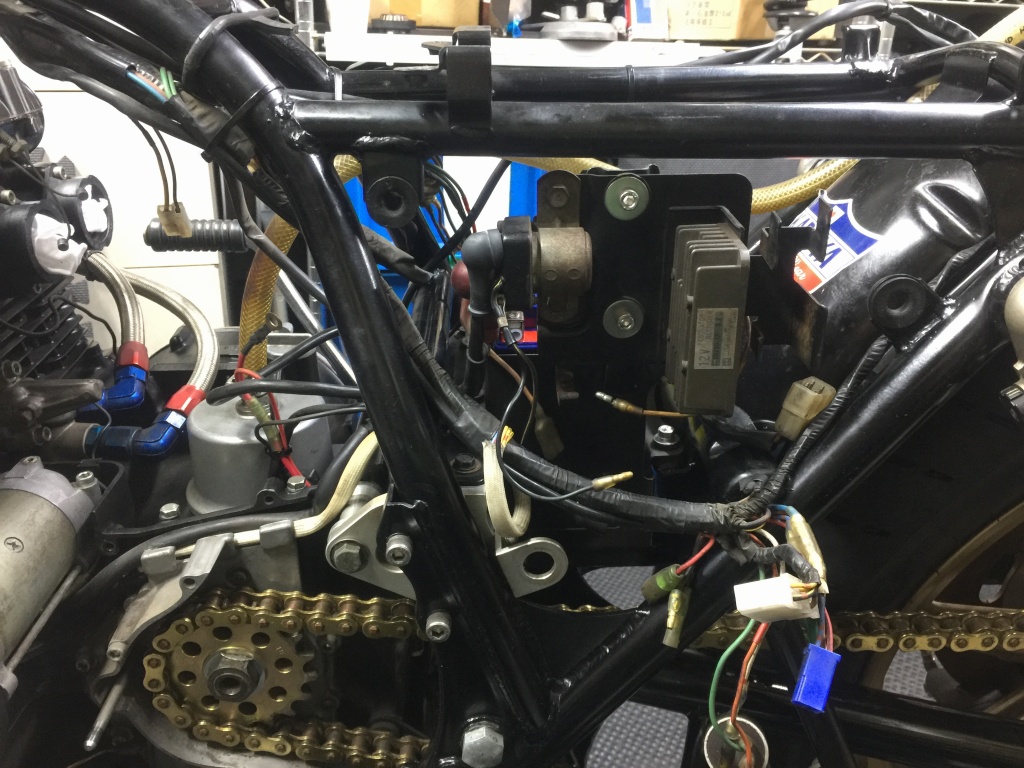

続いて、バッテリー周りの電装品をまとめます。

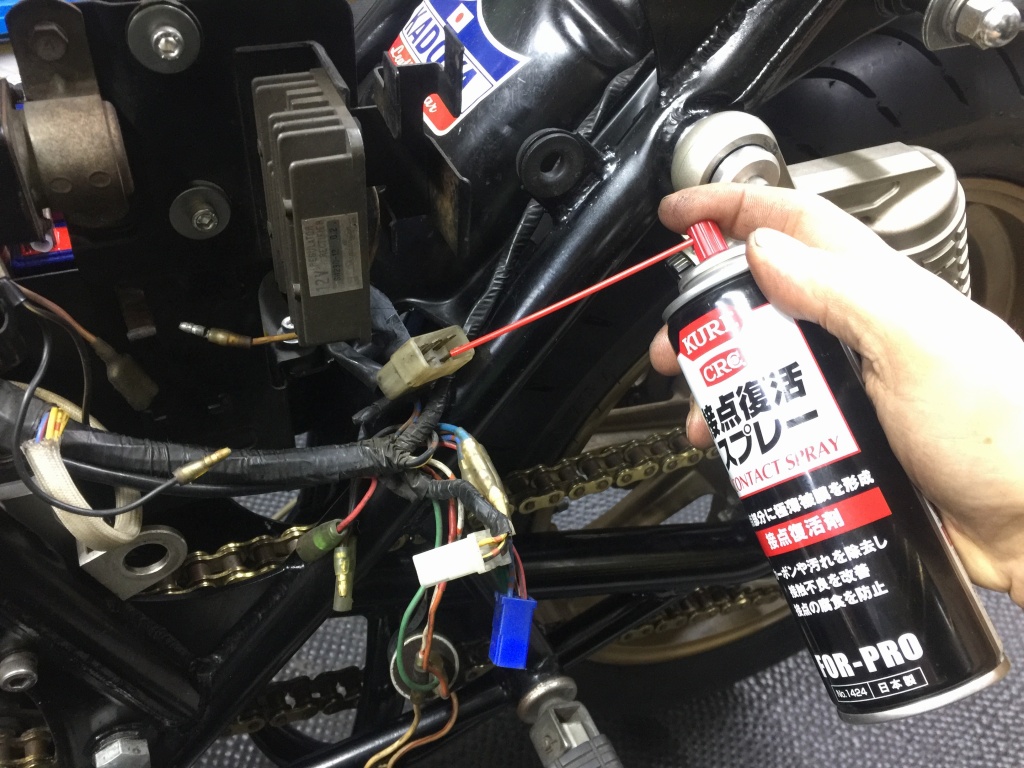

カプラーの端子などには腐食もあるので、全て接点復活剤を塗布しておきます。



ヒューズBOXは、溶けて補修してあるので交換します。



交換には、こちらのヒューテック製ミニブレードタイプを使います。

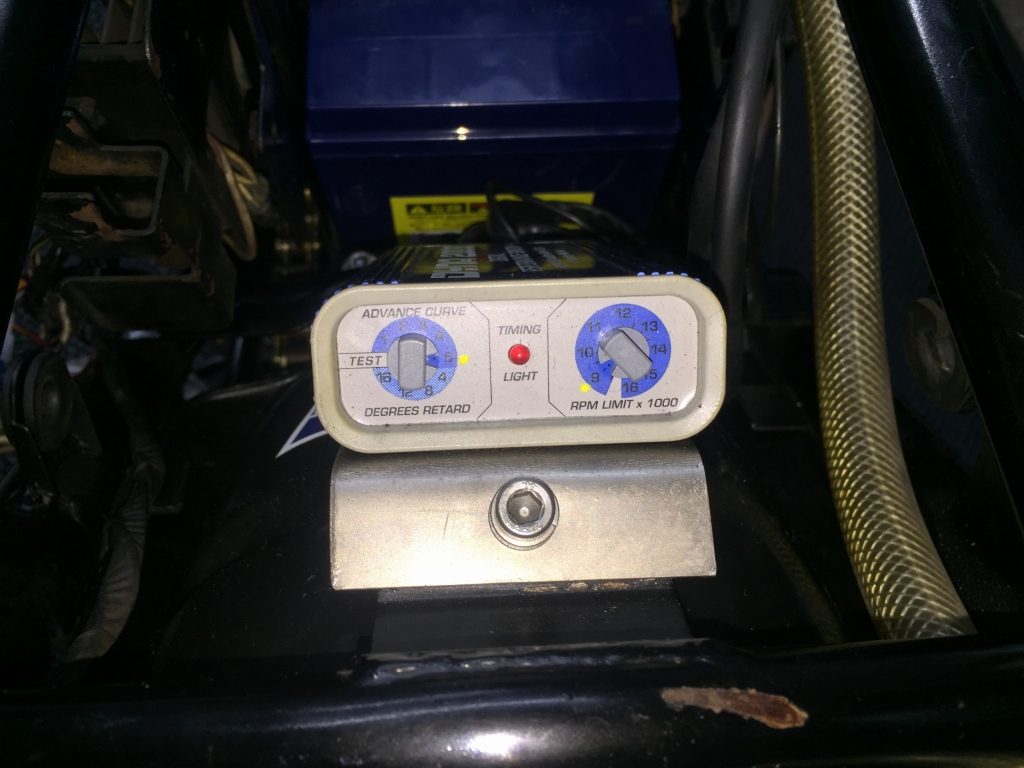

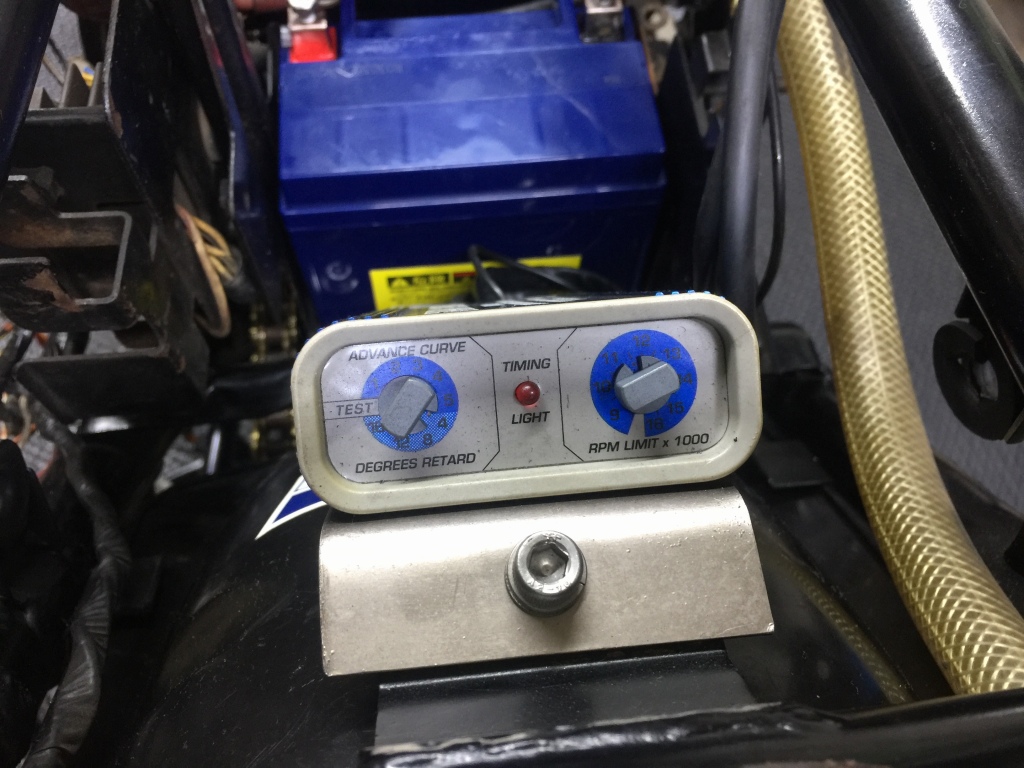

ダイナのユニットを元の位置に取り付けます。

ダイヤル設定は適当では無いようです。

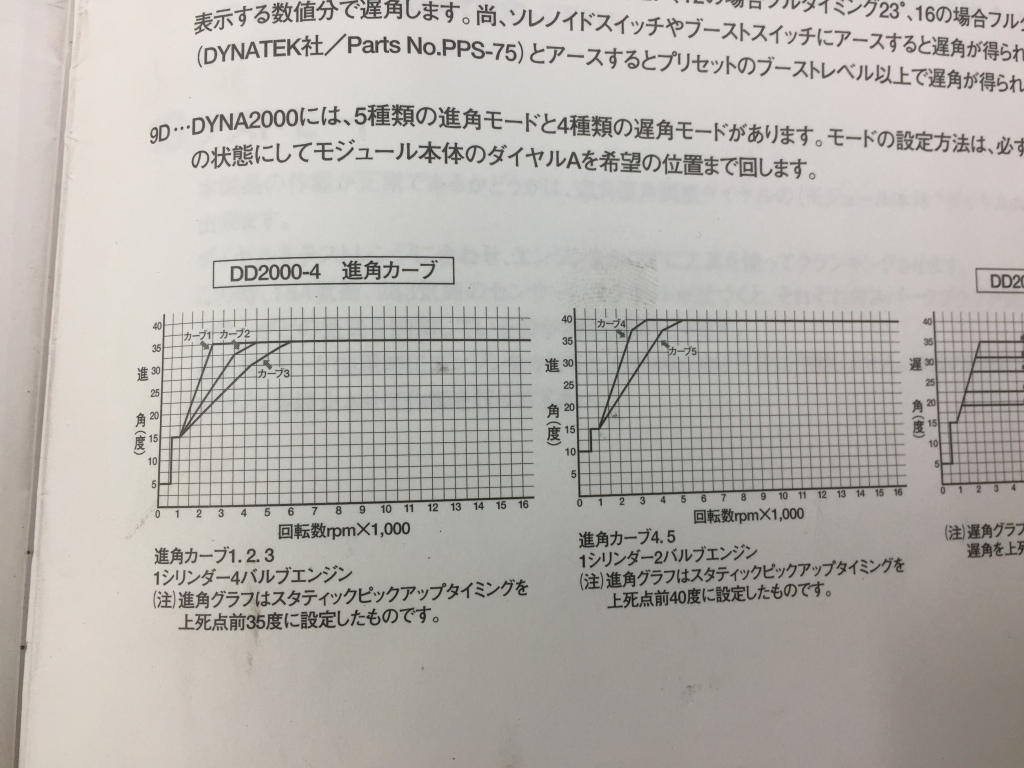

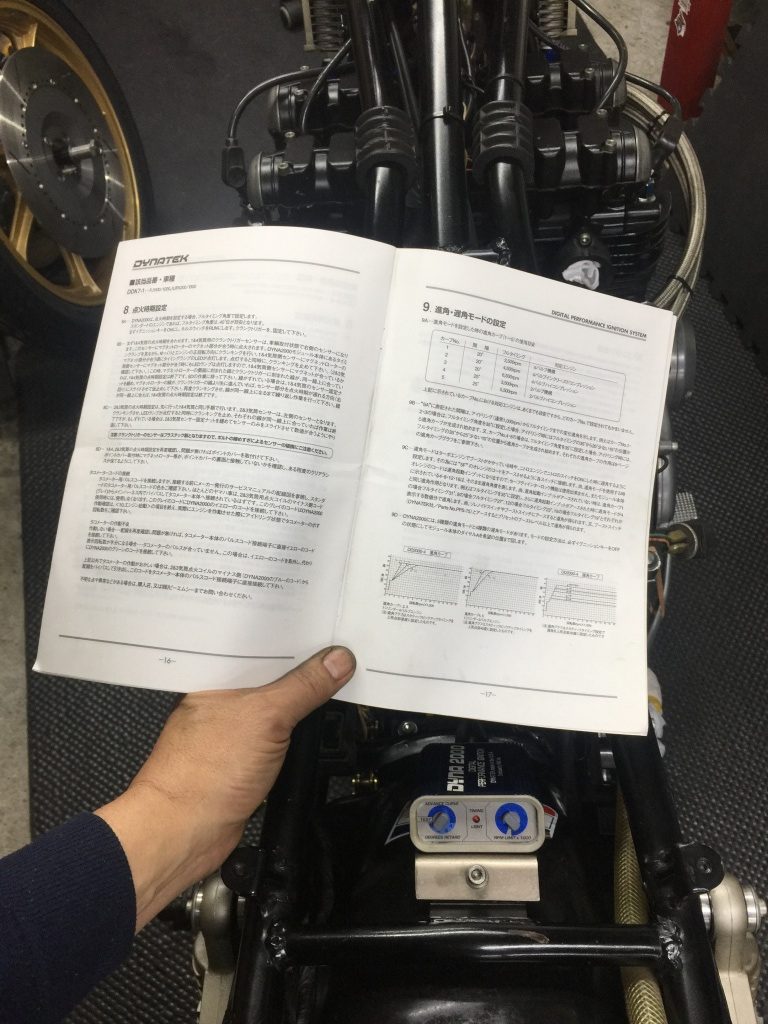

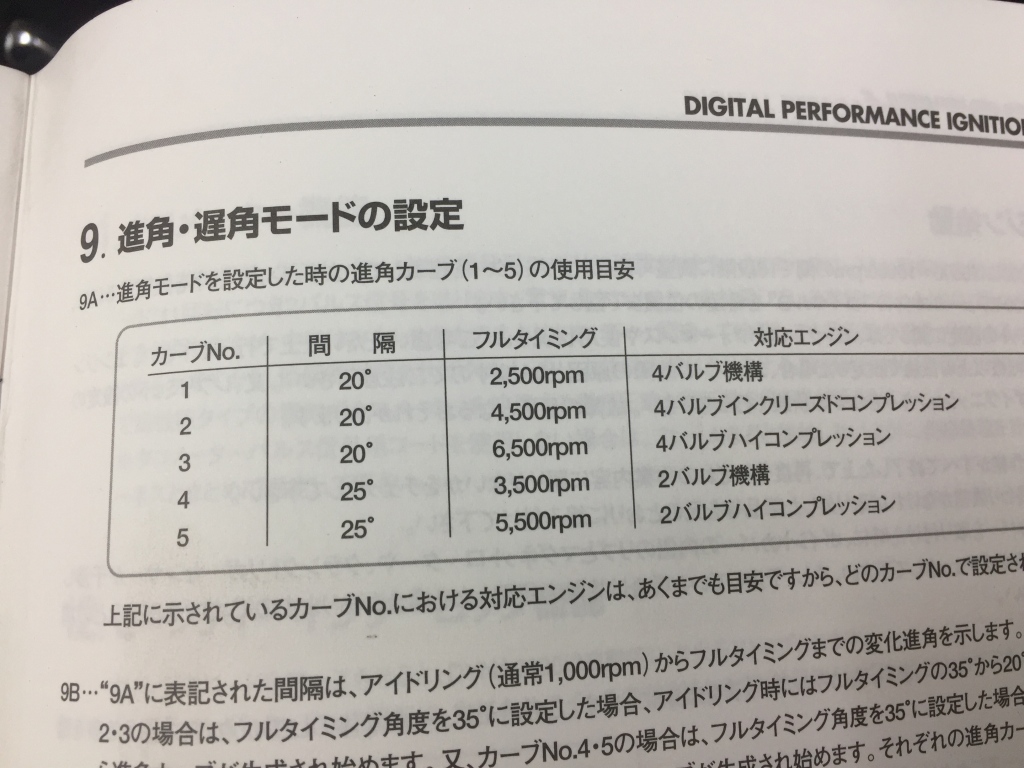

ダイナのマニュアルを確認します。



このエンジンの場合、点火時期ダイヤルは基本的に4か5しか選択肢がありません。



レブリミットは耐久性を考えて9000rpmとします。

ダイヤル操作は、特製をよく理解した人のみ行なってください。

エンジンのノッキングを正しく聞き分けられないようであれば、点火時期ダイヤルの操作をすべきではありません。
