Z1R1 A.H様 ワークススイングアーム製作

スイングアームは、アルミ角タイプからノーマル改のワークスタイプに変更します。



先ずは、ドナーのノーマルスイングアームから、不要なステーを削除します。

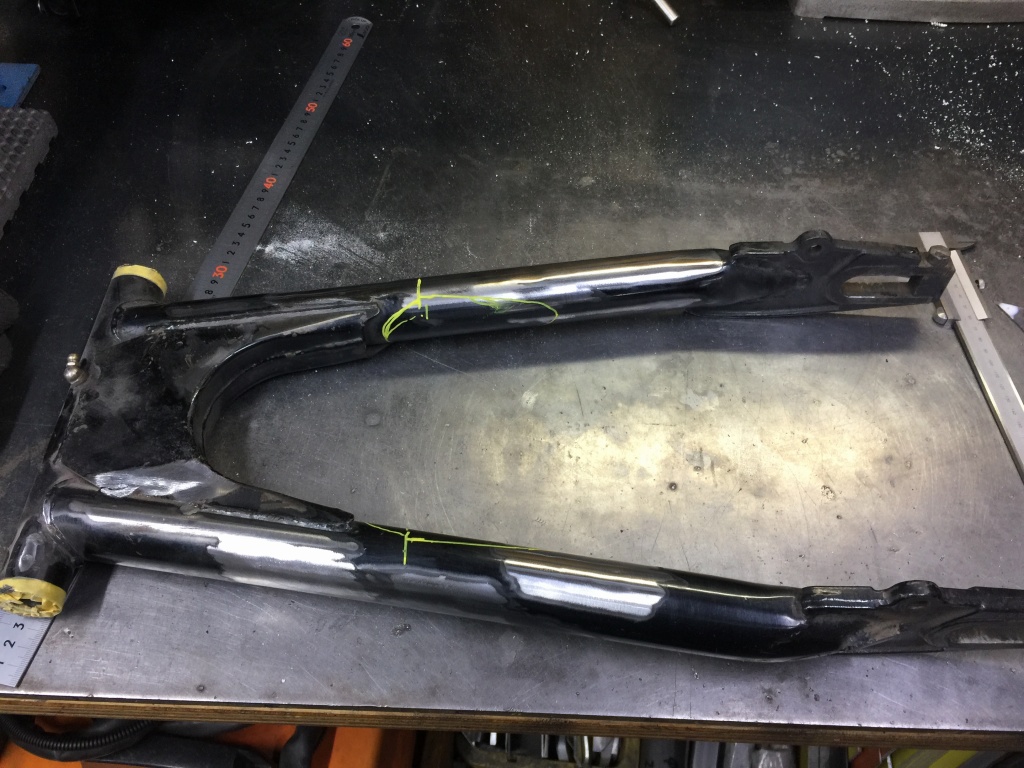

削除部分を研磨し、160タイヤ用の逃げをマーキングします。

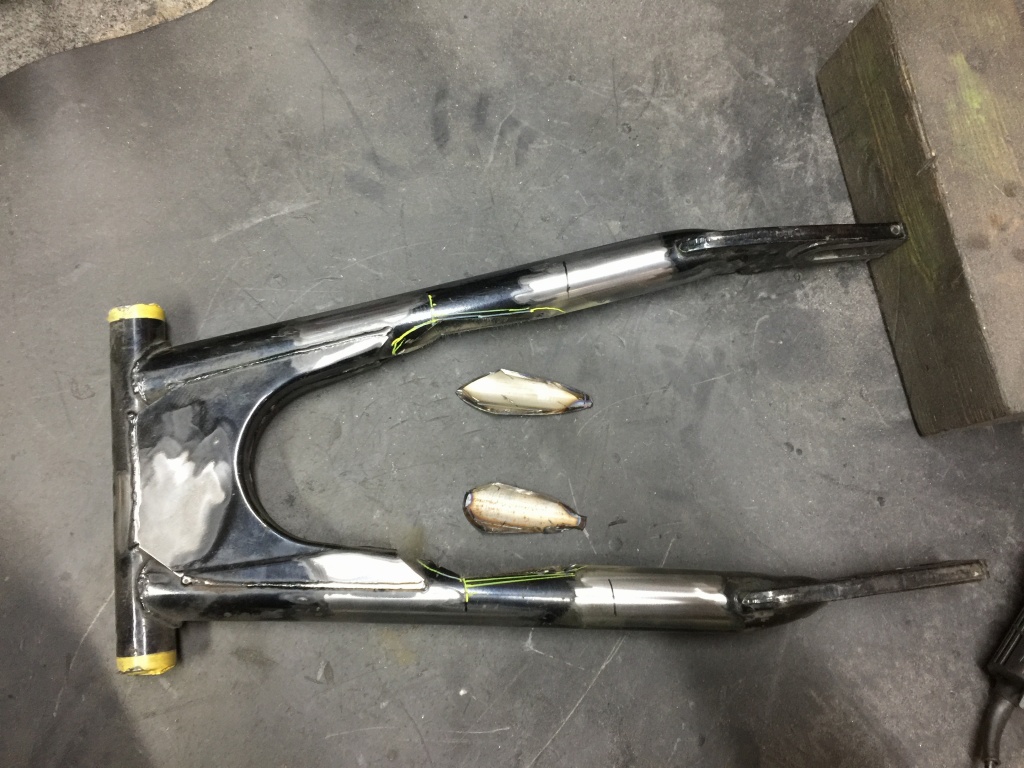

逃げ部分を大まかにカットします。

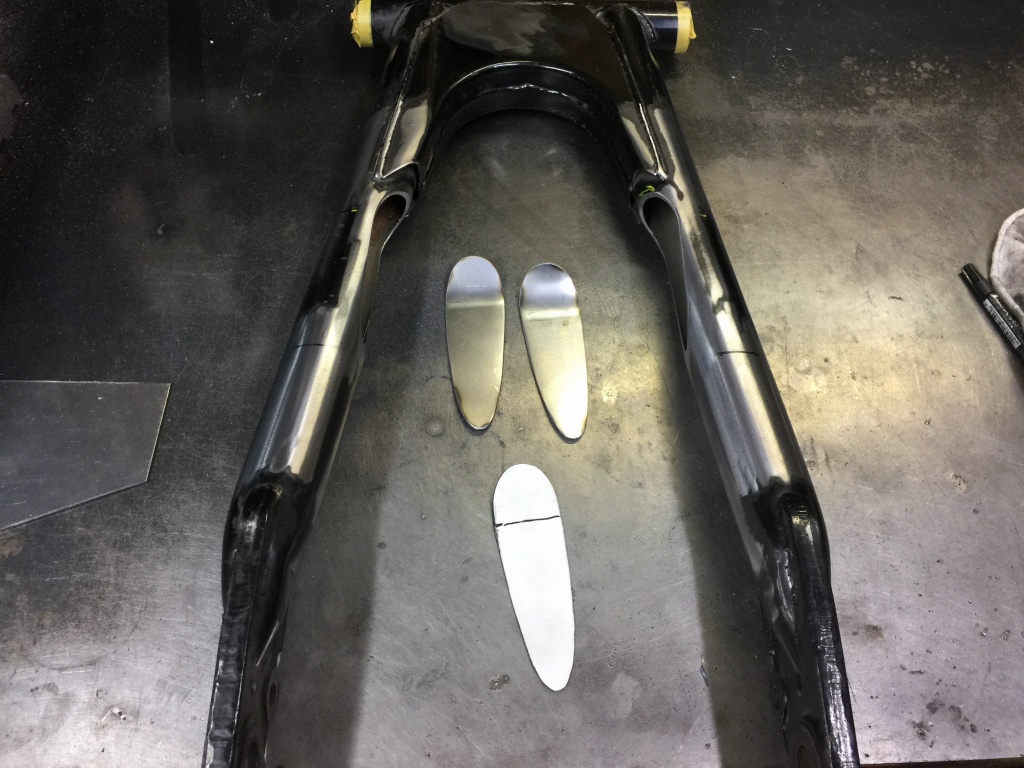

断面を整形し、フタになる鉄板を準備します。



蓋を溶接します。先ずは点付け。

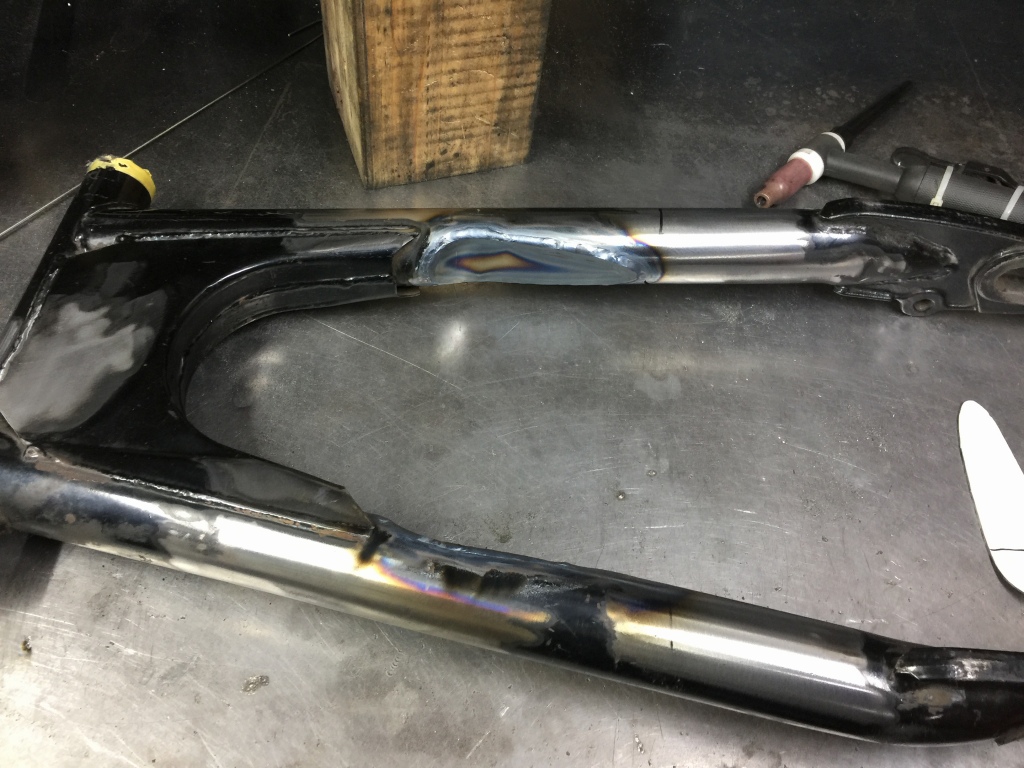

その後全周溶接します。これで内幅は約170ミリになりました。



続いて、トラス補強用のパーツの製作です。

曲げるパイプに潰れ防止の砂を詰めます。

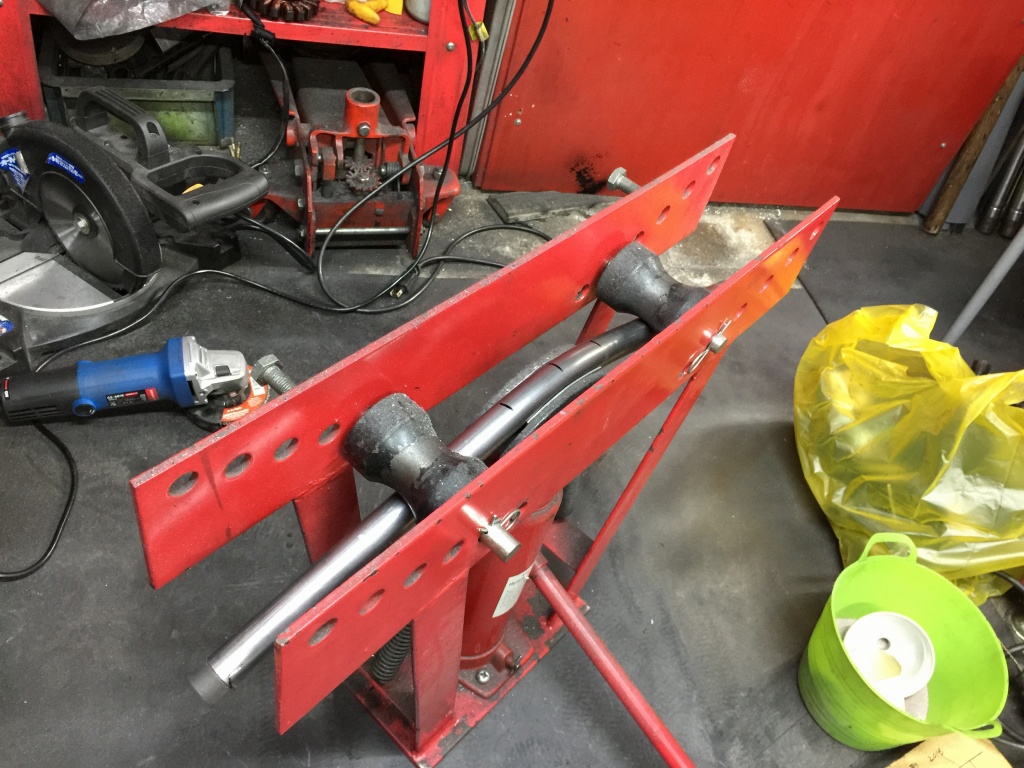

ベンダーでパイプを曲げます。

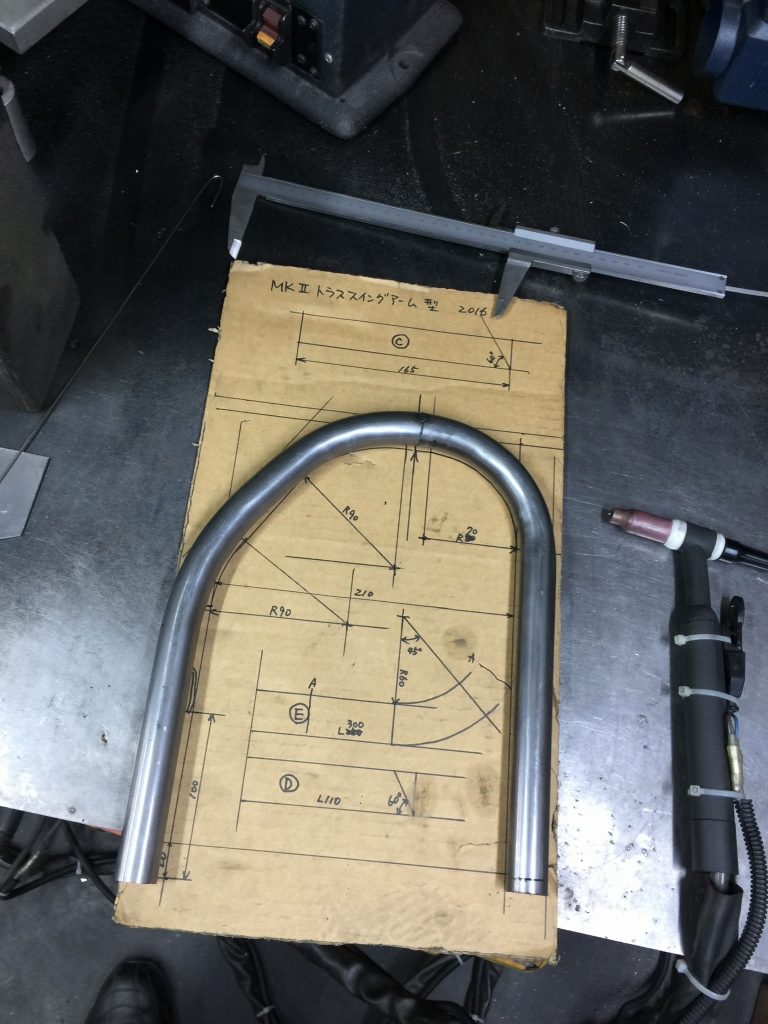

型紙に合わせて整形します。

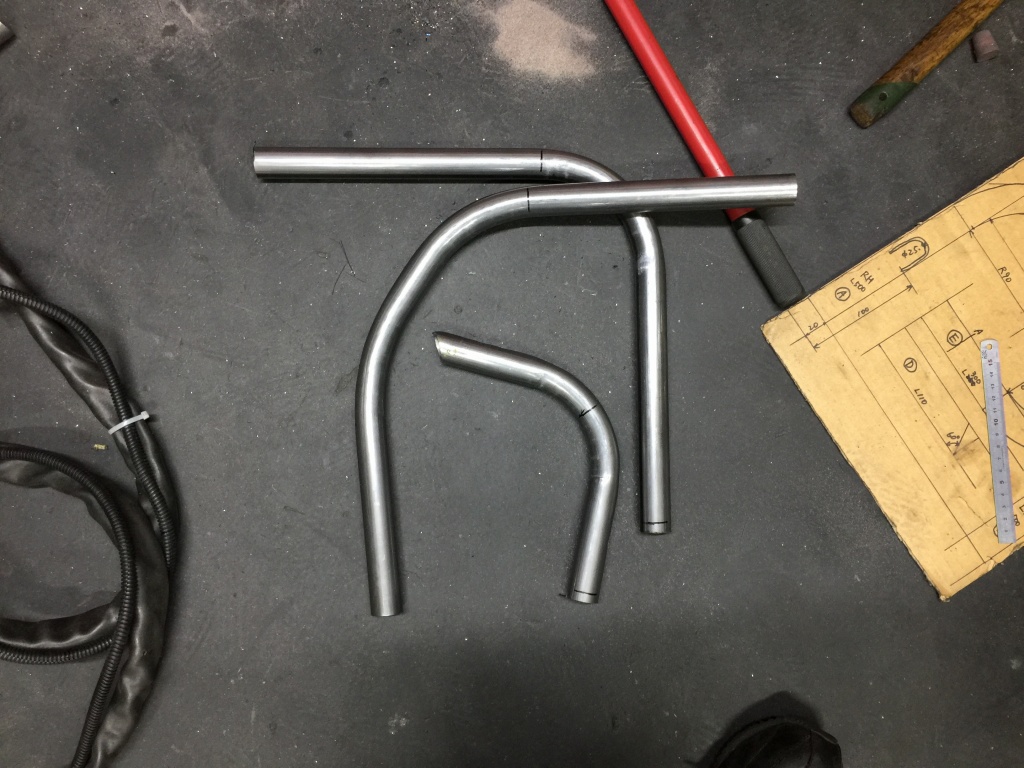

曲げパーツは3本構成。



そのうち2本を繋いで、アンダーのループとします。

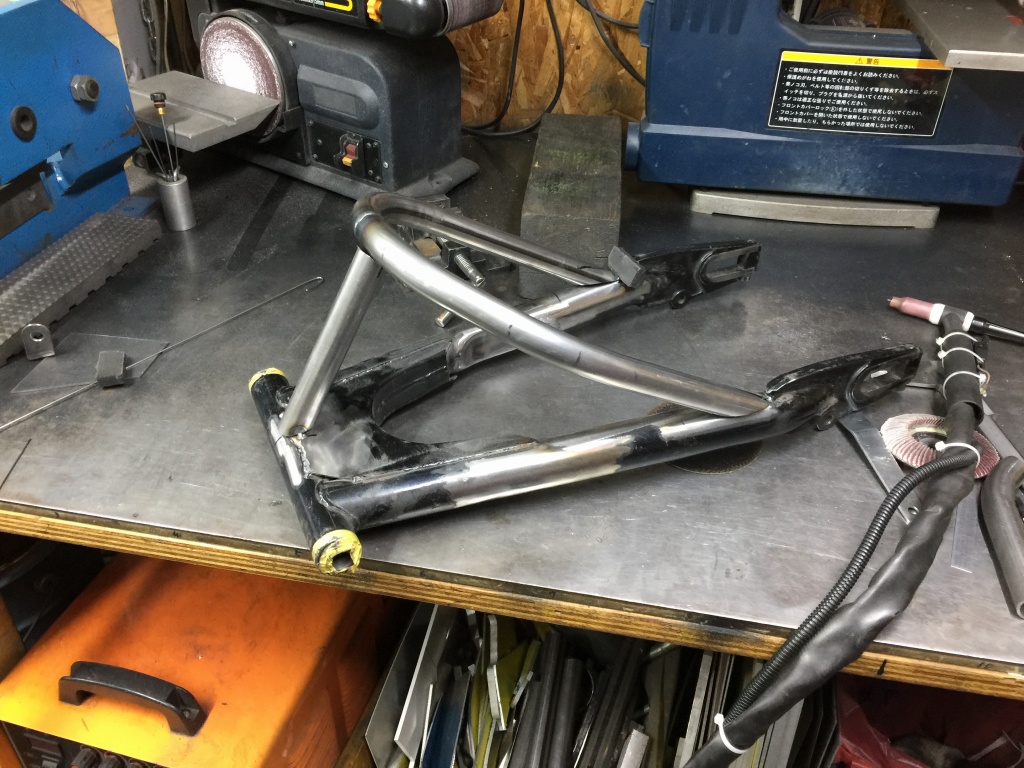

断面を擦り合わせして溶接します。

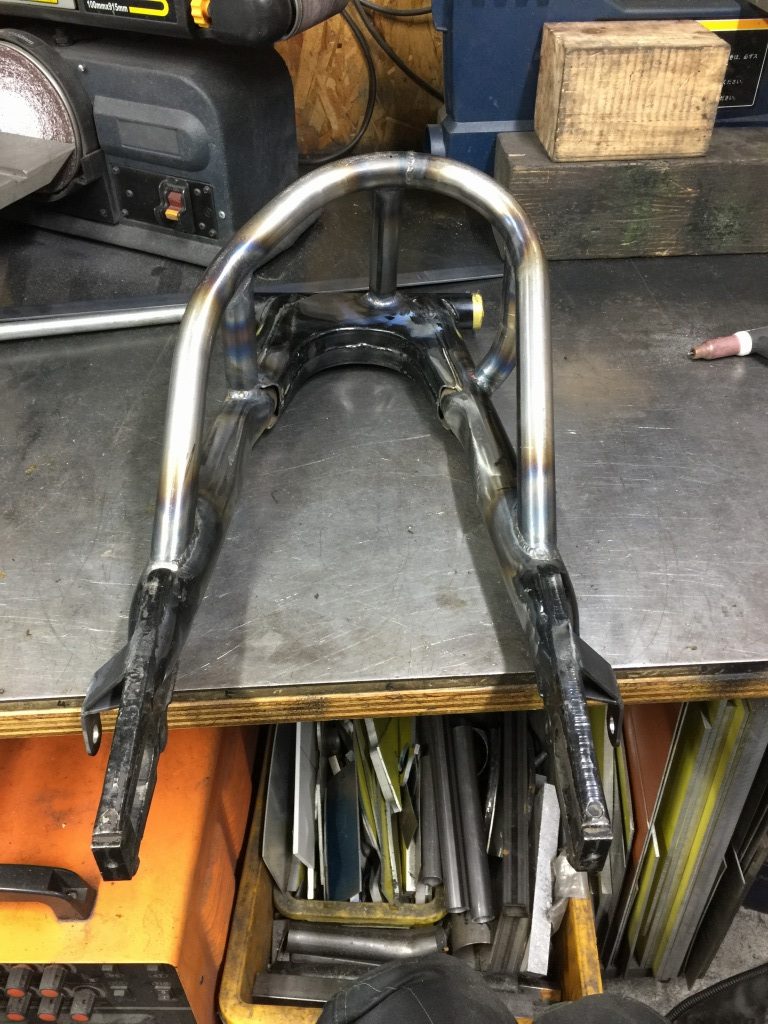

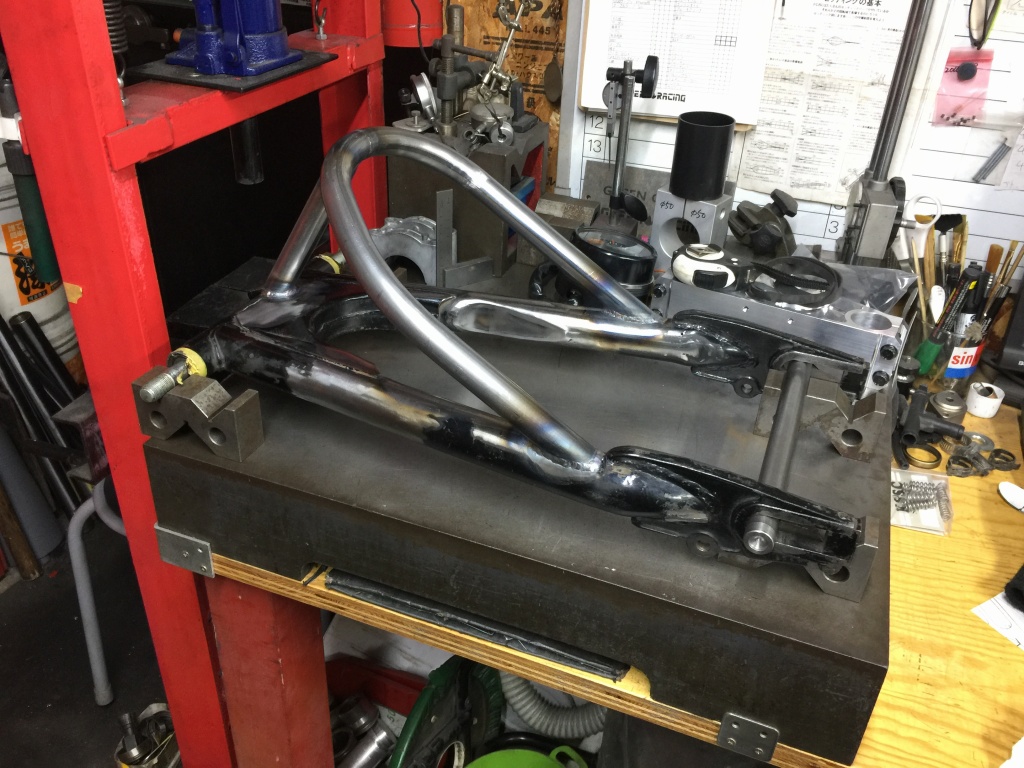

メインの補強部分が付いたら、歪が無いか確認します。

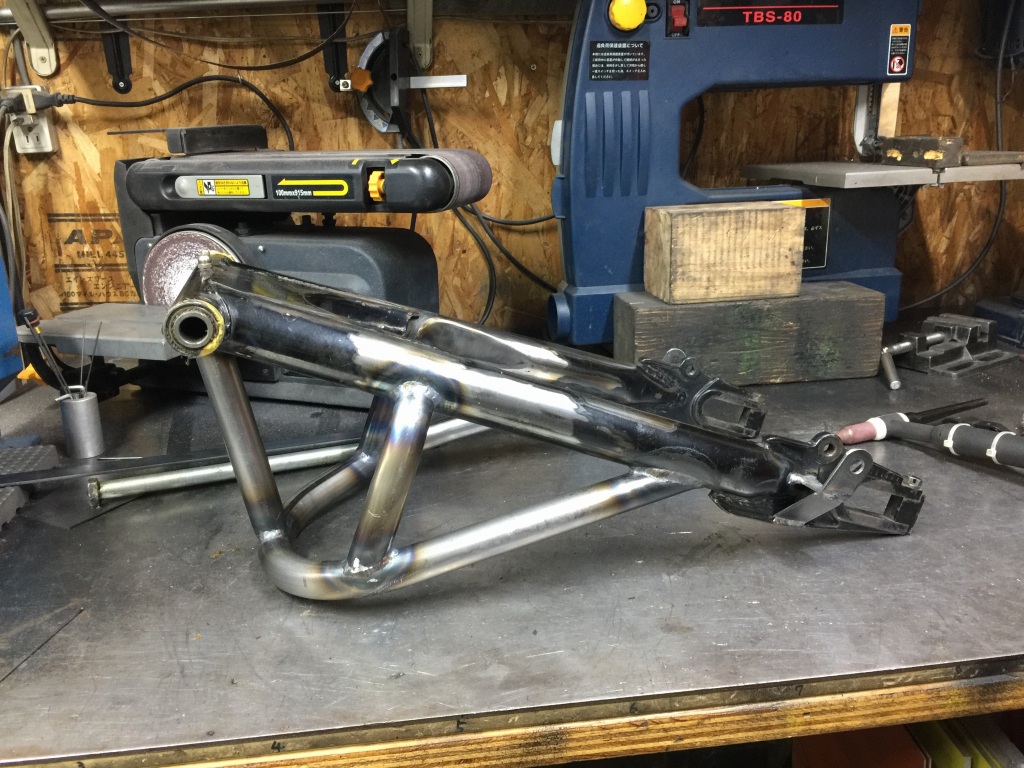

中間の補強と、ワイド化したサス受けを付けて大方完成です。
